SKIL Europe BV - Konijnenberg 60 10/06 2610395309
4825 BD Breda - The Netherlands
AUTOMATIC LEVELING LASER
510 (F0150510 . . )
INSTRUCTIONS page 7
INSTRUCTIONS page 8
HINWEISE Seite 9
INSTRUCTIES bladz. 11
INSTRUKTIONER sida 13
INSTRUKTION side 14
ANVISNINGEN side 15
OHJEET sivu 17
INSTRUCCIONES pág. 18
INSTRUÇÕES pág. 20
ISTRUZIONI pag. 21
LEÍRÁS oldal 23
POKYNY strana 24
KILAVUZ sayfa 26
INSTRUKCJA strona 27
ИНСТРУКЦИИ страница 29
ІНСТРУКЦІЯ страница 31
O∆ΗΓΙΕΣ σελίδα 32
INSTRUCØIUNI pagina 34
YKA3AНИЕ страница 36
POKYNY strana 37
UPUTE stranica 39
UPUTSTVA stranica 40
NAVODILA stran 42
KASUTUSJUHEND lehekülg 43
INSTRUKCIJA lappuse 44
INSTRUKCIJA puslapis 46
www.skileurope.com
GB
F
D
NL
S
DK
N
FIN
E
P
I
H
CZ
TR
PL
RU
UA
GR
RO
BG
SK
HR
SCG
SLO
EST
LV
LT
ME77
2
1
3
2
4
AB
H
F
G
D
F
F
E
E
C
J
D
3
6
5
A
B
C
F
E
E
A
B
C
BABA
4
8
9
7
5
!
@
#
0
o
90
6
$
%
Q
M
P
L
L
N
K
- projisoi vaakasuora linja painamalla painiketta A
- projisoi pystysuora linja painamalla painiketta B
- projisoi vino linja painamalla vuorotellen painikkeita A
ja B
- työkalun edessä olevat esteet eivät vaikuta viivan
projisointiin 7
- käytä työkalua manuaalisesti pikaviitteenä suorasta
viivasta tai viitteenä kahden pisteen kohdistuksesta
(lukitse itsetasausjärjestelmä) 8
- suorita mittaukset käyttämällä projisoitua viivaa
viitteenä 9
● Kohteiden kohdistamiseksi vaakasuoraan viereisille
seinille 0
- voit projisoida vaakalinjoja eri puolille huonetta
kiertämällä laitetta manuaalisesti
- asteikon G 3 avulla voit sijoittaa kohteita
täsmällisesti
● Kohteiden kohdistamiseksi pystysuoraan viereisille
pinnoille !
- voit projisoida pystylinjoja eri puolille huonetta
kiertämällä laitetta manuaalisesti
- asteikon G 3 avulla voit sijoittaa kohteita
täsmällisesti
● Kohteiden kohdennus ristikkäislinjaprojektoria
käyttämällä @
● Laserkatselulasit #
- laserviivan näkemisen parantamiseksi
! nämä lasit eivät suojele silmiäsi lasersäteilyä
vastaan
● Kolmijalka $
- avaa kolmijalka
- lukitse kolmijalka lukitusrenkaalla K
- säädä kolmen jalan pituus lukitussalvoilla L
- säädä tangon M pituus säätövivulla N
- lukitse tanko M lukitusruuvilla P
- asenna laite kolmijalkaan suoraan tai käyttämällä
jatkotankoa Q
! varmista, että työkalu on kiinnittynyt kunnolla
kolmijalkaan
HOITOTOIMET
● Lukitse itsetasausjärjestelmä aina käytön jälkeen ja
kuljetuksen ajaksi siirtämällä kytkin C
lukitusasentoon 5
● Älä altista työkalua jatkuvalle tärinälle tai äärimmäisen
kuumaan tai kylmään lämpötilaan
● Säilytä työkalua aina sen suojalaatikossa/kotelossa
● Pidä työkalu poissa pölyisestä ja kosteasta ympäristöstä
ja suorasta auringonvalosta
● Puhdista työkalu puhtaalla puuvillaliinalla ja
lasinpuhdistinaineella
! poista paristot aina ennen linssin puhdistamista
● Älä hajota työkalua osiin äläkä muunna sitä millään
tavalla
● Älä yritä vaihtaa laserlinssin osia
TAKUU / YMPÄRISTÖ
● Tällä Skil-tuotteella on takuu lakiasetusten/kyseisen
maan säännösten mukaisesti; takuu ei kata normaalin
kulumisen, ylikuormituksen tai asiattoman käsittelyn
aiheuttamaa vaurioitumista
● Jos työkalua ei toimi asianmukaisesti, lähetä se
purkamattomana myyntiliikkeeseen tai lähimpään
Skil-huoltamoon (osoitteet ja työkalun huoltokaava ovat
tarjolla web-osoitteessa www.skileurope.com)
sisällyttäen mukaan ostotosite
● Älä hävitä sähkötyökalua, tarvikkeita tai pakkausta
tavallisen kotitalousjätteen mukana (koskee vain
EU-maita)
- vanhoja sähkö- ja elektroniikkalaitteita koskevan
EU-direktiivin 2002/96/ETY ja sen maakohtaisten
sovellusten mukaisesti käytetyt sähkötyökalut on
toimitettava ongelmajätteen keräyspisteeseen ja
ohjattava ympäristöystävälliseen kierrätykseen
- symboli % muistuttaa tästä, kun käytöstä poisto tulee
ajankohtaiseksi
Láser de nivelación automática 510
INTRODUCCIÓN
● Esta herramienta tiene la función de definir y comprobar la
exactitud de las líneas horizontales, verticales y cruzadas
proyectando rayos láser de nivelación automática
● Lea cuidadosamente este manual de instrucciones así
como la etiqueta de advertencia adherida a la
herramienta, antes de utilizar la misma 1
● Preste especialmente atención a las instrucciones y
advertencias de seguridad; en caso contrario
pueden ocurrir graves lesiones (ojos)
● Guarde este manual de instrucciones para consulta
futura
ESPECIFICACIONES TÉCNICAS
Láser tipo 650 nm
Láser clase 2
Potencia de salida < 1 mW
Fuente de alimentación 2 pilas AA (LR6)/1,5V
Temperatura operativa -10ºC a 55°C
Temperatura de almacenamiento -20ºC to 60°C
Margen de nivelación automática ≤ ±4°
Peso 0,68 kg
Precisión +/- 1 mm/m
SEGURIDAD
● No mire al rayo láser o (radiación láser) 2
● No apunte el rayo láser a personas o animales
● No coloque la herramienta en una posición en la que se
pueda causar que alguien mire al rayo láser
intencionalmente o accidentalmente
● No utilice herramientas ópticas de aumento (como
lupas, telescopios o binoculares) para ver el rayo láser
● No retire ni dañe la etiqueta de advertencia de la
herramienta
● No haga funcionar la herramienta en la presencia de
líquidos inflamables, gases o polvo
● No haga funcionar la herramienta si hay niños cerca
● Esta herramienta no debe ser utilizada por menores de
16 años
E
18
● No utilice la herramienta para ningún propósito no
mencionado en este manual de instrucciones
● Utilice solamente los accesorios originales para esta
herramienta
ELEMENTOS DE LA
HERRAMIENTA 3$
A Botón de conexión/desconexión para proyectar líneas
horizontales
B Botón de conexión/desconexión para proyectar líneas
verticales
C Interruptor de bloqueo del sistema de nivelación
automática
D Tapa del compartimento de pilas
E Ruedas de ajuste
F Burbujas de nivel
G Escala de graduación
H Abertura para luz láser
J Etiqueta de advertencia
K Anillo de bloqueo (trípode)
L Clips de bloqueo (trípode)
M Eje del trípode
N Manivela de ajuste (trípode)
P Mando de bloqueo (trípode)
Q Varilla de extensión (trípode)
USO
● Montaje de las pilas 4
- abra la cubierta D
- inserte 2 pilas AA (LR6) / 1,5V (preste atención a
colocar los polos correctamente)
- cierre la cubierta D y asegúrese de que esté bien
sujeta
- retire siempre las pilas de la herramienta si ésta no
va a utilizarse durante un período largo
- cambie siempre el juego completo de pilas
● Activación/Desactivación 5
- conecte/desconecte la herramienta pulsando el botón
A o el botón B
! no mire al rayo láser
! no apunte el rayo láser a personas o animales
! desactive siempre la herramienta después de
utilizarla
! bloquee siempre el sistema de nivelación
automática tras su uso y durante el transporte
moviendo el interruptor C a la posición de
bloqueo
● Utilización de la herramienta 6
- coloque la herramienta sobre una superficie
horizontal
- active la herramienta
! si la superficie está inclinada más de 4°, la
herramienta está fuera de su rango de nivelación
automática
- nivele la herramienta girando las ruedas de ajuste E
hasta que las burbujas de nivel F queden centradas
- utilice las burbujas de nivel únicamente como una
primera indicación aproximada de nivelación
! antes de proyectar una línea agite la herramienta
un poco para activar el sistema de nivelación
automática
- proyecte una línea horizontal pulsando el botón A
- proyecte una línea vertical pulsando el botón B
- proyecte una línea cruzada pulsando el botón A y a
continuación el B
- las obstrucciones delante de la herramienta no
afectarán la proyección de línea 7
- utilice la herramienta manualmente para la referencia
rápida de una línea recta o la alineación de dos
puntos de referencia (bloquee el sistema de
nivelación automática) 8
- realice mediciones utilizando la línea proyectada
como referencia 9
● Alineación horizontal de objetos en paredes adyacentes 0
- gire la herramienta manualmente para proyectar
líneas horizontales a través de una habitación de
forma sencilla
- utilice la escala de graduación G 3 para efectuar
alineaciones precisas a través de una habitación
● Alineación vertical de objetos en paredes adyacentes !
- gire la herramienta manualmente para proyectar líneas
verticales a través de una habitación de forma sencilla
- utilice la escala de graduación G 3 para efectuar
alineaciones precisas a través de una habitación
● Alineación de objetos utilizando el proyector de línea
cruzada @
● Gafas para mirar el láser #
- para mejorar la vista de la línea del láser
! estas gafas no protegerán sus ojos contra la
radiación láser

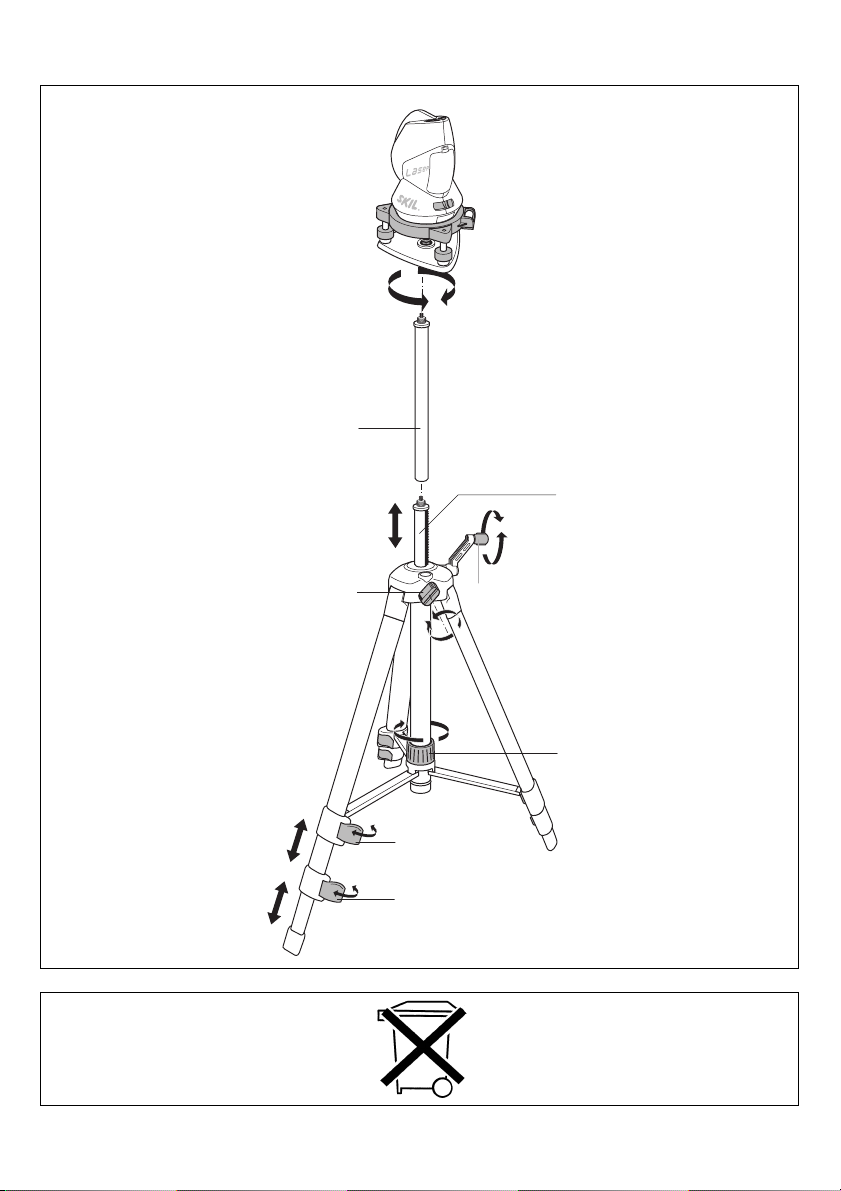

● Trípode $
- despliegue el trípode
- bloquee el trípode con el anillo K
- ajuste la longitud de las 3 patas utilizando los clips L
- ajuste la longitud de la varilla M utilizando la
manivela N
- bloquee el eje M con el mando P
- monte la herramienta directamente sobre el trípode, o
utilice la varilla de extensión Q
! asegúrese de que la herramienta esté bien sujeta
al trípode
MANTENIMIENTO
● Bloquee siempre el sistema de nivelación automática
tras su uso y durante el transporte moviendo el
interruptor C a la posición de bloqueo 5
● No exponga la herramienta a vibraciones continuas ni a
temperaturas extremadamente calientes o frías
● Guarde siempre la herramienta dentro de la casa y en
su caja/estuche protector
● Mantenga siempre la herramienta libre de polvo,
humedad y no la exponga a los rayos del sol
● Limpie la herramienta con un paño de algodón suave y
un producto de limpieza de cristal
! retire siempre las pilas antes de limpiar la lente
● No desmonte ni modifique la herramienta de ninguna
forma
● No intente cambiar ninguna parte de la lente láser
19
GARANTÍA / AMBIENTE
● Este producto Skil está garantizado de acuerdo con el
reglamento estatutario/de país específico; de la garantía
se excluirán los daños causados por desgaste normal,
sobrecarga o manipulación indebida
● En el caso de una queja, envíe la herramienta
desmontada junto con una prueba de su compra a su
distribuidor o a la estación de servicio más cercana de
Skil (los nombres así como el despiece de piezas de la
herramienta figuran en www.skileurope.com)
● No deseche las herramientas eléctricas, los
accesorios y embalajes junto con los residuos
domésticos (sólo para países de la Unión Europea)
- de conformidad con la Directiva Europea 2002/96/CE
sobre residuos de aparatos eléctricos y electrónicos y
su aplicación de acuerdo con la legislación nacional,
las herramientas eléctricas cuya vida útil haya
llegado a su fin se deberán recoger por separado y
trasladar a una planta de reciclaje que cumpla con
las exigencias ecológicas
- símbolo % llamará su atención en caso de necesidad
de tirarlas
Nível laser automático 510
INTRODUÇÃO
● Esta ferramenta foi concebida para a definição e
verificação exacta de linhas horizontais, verticais e
cruzadas através da projecção de feixes laser autoniveladores
● Queira, por favor, ler com atenção este manual de
instruções e a etiqueta de aviso que se encontra na
ferramenta, antes de a usar 1
● Dê especial atenção às instruções e avisos de
segurança; a não observação das respectivas
recomendações poderá resultar em lesões
(oculares) graves
● Guarde este manual de instruções para referência futura
ESPECIFICAÇÕES TÉCNICAS
Tipo de laser 650 nm
Classe do laser 2
Saída de potência < 1 mW
Fonte de alimentação 2 pilhas AA (LR6)/
1,5V
Temperatura de funcionamento -10ºC a 55°C
Temperatura de armazenamento -20ºC a 60°C
Amplitude de auto-nivelamento ≤ ±4°
Peso 0,68 kg
Precisão +/- 1 mm/m
SEGURANÇA
● Não olhe directamente para o feixe laser (radiações
laser) 2
● Não aponte o feixe laser a pessoas ou animais
● Não coloque a ferramenta numa posição tal que possa
levar alguém a olhar directamente para o feixe laser,
intencionalmente ou por acidente
● Não use quaisquer instrumentos ópticos de ampliação
(como lupas, telescópios ou binóculos) para ver o feixe
laser
● Não retire nem danifique a etiqueta de aviso que se
encontra na ferramenta
● Não utilize a ferramenta na presença de líquidos, gases,
ou pó inflamáveis
● Não utilize a ferramenta com crianças à volta
● Esta ferramenta não deve ser usada por pessoas com
idade inferior a 16 anos
● Não utilize a ferramenta para qualquer fim diferente dos
fins indicados neste manual de instruções
● Use apenas os acessórios de origem recomendados
para a ferramenta
ELEMENTOS DA FERRAMENTA 3$
A Botão on/off para projecção de linhas horizontais
B Botão on/off para projecção de linhas verticais
C Interruptor para bloqueio do sistema de auto-
nivelamento
D Tampa do compartimento das pilhas
E Botões de ajustamento
F Nível de bolha
G Escala de graduação
H Abertura da luz laser
J Etiqueta de aviso
K Anel de bloqueio (tripé)
L Bloqueadores (tripé)
M Haste do tripé
N Manípulo de ajustamento (tripé)
P Botão de bloqueio (tripé)
Q Haste de extensão (tripé)
UTILIZAÇÃO
● Colocação das pilhas 4
- abra a tampa D
- coloque 2 pilhas AA (LR6) / 1,5 V (tenha em atenção
a polaridade correcta)
- feche a tampa D e certifique-se de que está bem fixa
no lugar
- retire sempre as pilhas da ferramenta se vai estar
muito tempo sem a usar
- substitua sempre as duas pilhas ao mesmo tempo
● Ligar/desligar 5
- ligue / desligue a ferramenta carregando no botão A
ou no botão B
! não olhe directamente para o feixe laser
! não aponte o feixe laser a pessoas ou animais
! desligue sempre a ferramenta após a utilização
! bloqueie sempre o sistema de auto-nivelamento
depois da utilização e durante o transporte, fazendo
deslizar o interruptor C para a posição de bloqueio
● Utilização da ferramenta 6
- coloque a ferramenta numa superfície horizontal
- ligue a ferramenta
! se a superfície tiver uma inclinação superior a 4°,
a ferramenta fica fora do seu intervalo de autonivelamento
P
20
Loading...
