Automatiskt laservattenpass 510
INLEDNING
● Detta verktyg är avsett för att definiera och kontrollera
exakta horisontella, vertikala och korsande linjer
medhjälp av självriktande laserstrålar
● Läs bruksanvisningen noga och också varningsetiketten
på verktyget innan du använder verktyget 1
● Var särskilt uppmärksam på
säkerhetsinstruktionerna och varningarna; om de
inte följs kan det ge allvarliga (ögon)skador
● Spara bruksanvisningen för framtida referens
TEKNISKA SPECIFIKATIONER
Lasertyp 650 nm
Laserklass 2
Uteffekt < 1 mW
Strömmatning 2 x AA (LR6) / 1,5V-batterier
Driftstemperatur -10ºC till 55°C
Förvaringstemperatur -20ºC till 60°C
Självnivelleringsområde ≤ ±4°
Vikt 0,68 kg
Noggrannhet +/- 1 mm/m
SÄKERHETEN
● Titta inte in i laserstrålen (laserstrålning) 2
● Rikta inte laserstrålen mot personer eller djur
● Ställ inte verktyget så att någon avsiktligt eller oavsiktligt
kan titta in i laserstrålen
● Använd inga förstoringsverktyg (såsom förstoringsglas,
teleskop eller kikare) för att se laserstrålen
● Varningsetiketten på verktyget får inte tas bort eller skadas
● Använd inte verktyget i närvaro av antändliga vätskor,
gaser eller damm
● Använd inte verktyget i närheten av barn
● Verktyget ska inte användas av personer under 16 år
● Använd inte verktyget för annat än vad som anges i
bruksanvisningen
● Använd endast originaltillbehör som är avsedda för
verktyget
DELAR PÅ VERKTYGET 3$
A Knapp på/av för projicering av horisontella linjer
B Knapp på/av för projicering av vertikala linjer
C Omkopplare för låsning av självnivelleringssystemet
D Batterifacklock
E Justervred
F Bubbellibeller
G Graderad skala
H Laserljusöppning
J Varningsmärke
K Låsring (stativ)
L Låskämmor (stativ)
M Stativspak
N Justerhandtag (stativ)
P Låsvred (stativ)
Q Förlängningsspak (stativ)
ANVÄNDNING
● Sätta i batterier 4
- öppna locket D
- lägg i 2 AA (LR6) / 1,5V-batterier (se till att de
kommer åt rätt håll)
- stäng locket D och se till att det sitter stadigt
- ta alltid ut batterierna ur verktyget om det inte ska
användas en längre tid
- byt alltid båda batterierna samtidigt
● På/av 5
- slå på/av verktyget genom att trycka på knapp A
eller B
! titta inte in i laserstrålen
! rikta inte laserstrålen mot personer eller djur
! stäng alltid av verktyget efter användningen
! lås alltid självnivelleringssystemet efter
användning och vid transport, genom att placera
omkopplare C i låst läge
● Använda verktyget 6
- ställ verktyget på en horisontell yta
- koppla på verktyget
! om ytan lutar mer än 4°, kan verktyget inte
nivellera sig självt
- nivellera verktyget genom att vrida på justervreden E
tills bubblorna i libellerna F är centrerade
- använd bubbellibellerna bara för en första grov
nivelleringsindikering
! skaka verktyget något innan du sänder en linje för
att aktivera självnivelleringssystemet
- sänd först en horisontell linje genom att trycka på
knapp A
- sänd en vertikal linje genom att trycka på knapp B
- projicera en korsad linje genom att trycka på knapp A
och knapp B efter varandra
- hinder framför verktyget påverkar inte
linjeprojektionen 7
- använd verktyget manuellt för att snabbt erhålla en rak
linje eller en uppriktning mellan två referenspunkter
(lås självnivelleringssystemet) 8
- gör mätningar med den projicerade linjen som
referens 9
S
13
● Uppriktning av föremål horisontellt på intilliggande
väggar 0
- vrid verktyget manuellt för att enkelt projicera
horisontella linjer över ett rum
- använd den graderade skalan G 3 för korrekt
uppriktning över ett rum
● Uppriktning av föremål vertikal på intilliggande väggar !
- vrid verktyget manuellt för att enkelt projicera vertikala
linjer över ett rum
- använd den graderade skalan G 3 för korrekt
uppriktning över ett rum
● Uppriktning av föremål med hjälp av korsande linjer @
● Laserglasögon #
- för förbättrat seende av laserlinjen
! glasögonen skyddar inte ögonen mot
laserstrålning

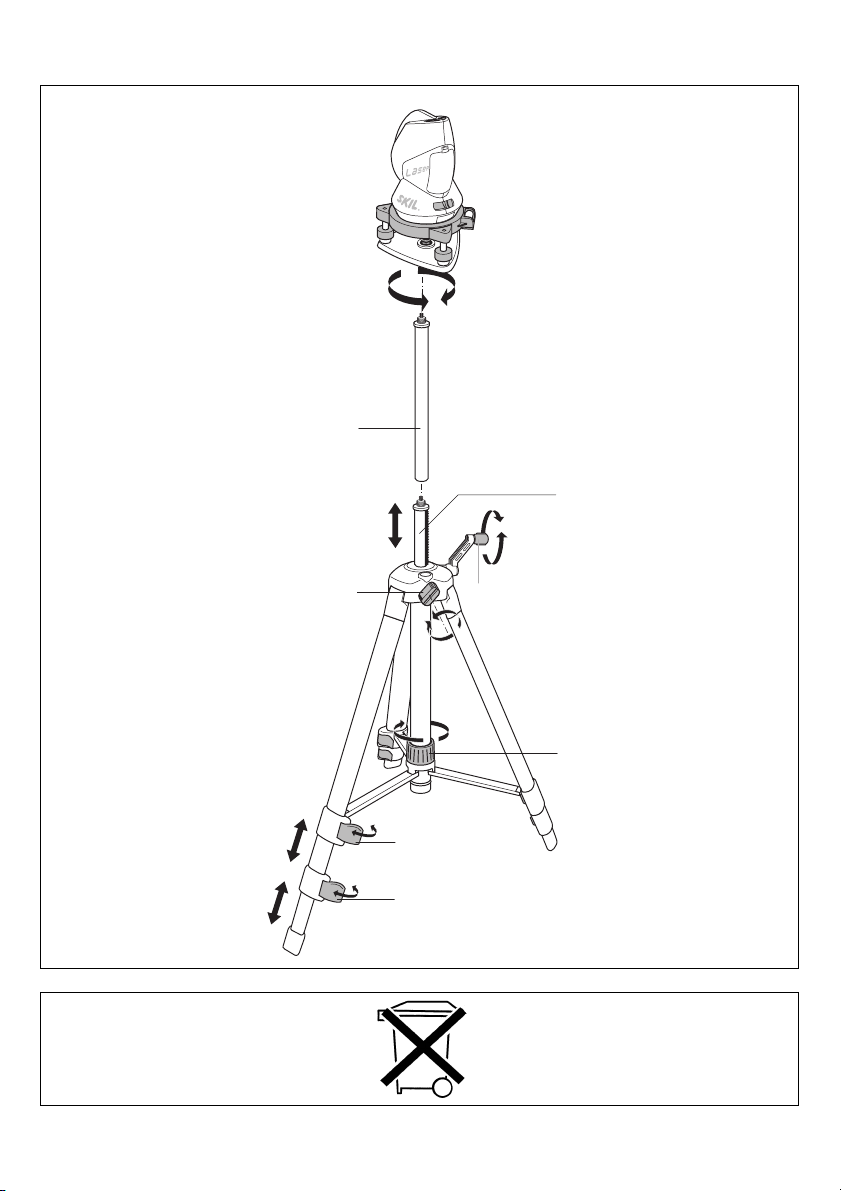

● Stativ $
- fäll ut stativet
- lås stativet med ringen K
- ställ in längden på de 3 benen med klämmorna L
- ställ in längden på spaken M med handtaget N
- lås spaken M med vredet P
- montera verktyget direkt på stativet eller använd
förlängningsspak Q
! se till att verktyget sitter ordentligt fast på stativet
UNDERHÅLL
● Lås alltid självnivelleringssystemet efter användning
och vid transport, genom att placera omkopplare C i
låst läge 5
● Utsätt inte verktyget för ständiga vibrationer eller för
extremt hög eller låg temperatur
● Förvara verktyget inomhus i den skyddande kartongen/
lådan
● Håll alltid verktyget fritt från damm, fuktighet och direkt
solljus
● Gör ren verktyget med en mjuk bomullsduk och
glasrengöringsmedel
! ta alltid ut batterierna innan du gör ren linsen
● Plocka inte isär eller modifiera verktyget på något sätt
● Försök inte byta någon del av laserlinsen
GARANTI / MILJÖ
● Denna Skil-produkt är garanterad i enlighet med
lagstadgade/landsspecifika bestämmelser; skada som
uppstår genom normalt slitage, överlastning eller felaktig
hantering omfattas inte av garantin
● Vid reklamation, sänd in verktyget i ej demonterat skick
tillsammans med inköpsbevis till försäljaren eller till
närmaste Skil serviceverkstad (adresser till
servicestationer och sprängskisser av maskiner finns på
www.skileurope.com)
● Elektriska verktyg, tillbehör och förpackning får inte
kastas i hushållssoporna (gäller endast EU-länder)
- enligt direktivet 2002/96/EG som avser äldre elektrisk
och elektronisk utrustning och dess tillämpning enligt
nationell lagstiftning ska uttjänta elektriska verktyg
sorteras separat och lämnas till miljövänlig återvinning
- symbolen % kommer att påminna om detta när det är
tid att kassera
Automatisk nivelleringslaser 510
INDLEDNING
● Dette er beregnet til at definere og kontrollere nøjagtige
vandrette, lodrette og krydsede linier ved hjælp af
selvnivellerende laserstråler
● Gennemlæs denne brugsanvisning grundigt og se
advarselsmærkaten på værktøjet, før værktøjet tages i
brug 1
● Vær særlig opmærksom på
sikkerhedsinstruktionerne og advarslerne; gøres
dette ikke, kan det medføre alvorlige øjenskader
● Gem denne brugsanvisning - du kan få brug for den
senere
TEKNISKE SPECIFIKATIONER
Lasertype 650 nm
Laserklasse 2
Effekt < 1 mW
Strømforsyning 2 x AA (LR6) /
1,5 V batterier
Driftstemperatur -10ºC til 55°C
Opbevaringstemperatur -20ºC til 60°C
Selvnivelleringsområde ≤ ±4°
Vægt 0,68 kg
Nøjagtighed +/- 1 mm/m
SIKKERHED
● Se ikke ind i laserstrålen (laserstråling) 2
● Peg ikke laserstrålen mod personer eller dyr
● Anbring aldrig værktøjet på et sted, hvor nogen, tilsigtet
eller utilsigtet, kan se ind i laserstrålen
● Brug ikke optiske forstørrelsesanordninger (som f.eks.
forstørrelsesglas, teleskoper eller kikkerter) til at se ind i
laserstrålen
● Advarselsmærkaten på værktøjet må ikke fjernes eller
beskadiges
● Anvend ikke værktøjet i nærheden af brandfarlige
væsker, gasser eller støv
● Anvend ikke værktøjet, når der er børn i nærheden
● Dette værktøj må ikke anvendes af personer under 16 år
● Værktøjet må ikke anvendes til noget andet formål end
det, som er nævnt i denne brugsanvisning
● Brug kun det originale tilbehør, som er beregnet til dette
værktøj
VÆRKTØJSELEMENTER 3$
A Afbryder til at lave vandrette linjer
B Afbryder til at lave lodrette linjer
C Kontakt til at låse selvnivelleringssystem
D Batterirumsdæksel
E Justeringsknapper
F Bobleniveauerne
G Gradueringsskala
H Laserlysåbning
J Advarselsetiket
K Låsering (trefod)
