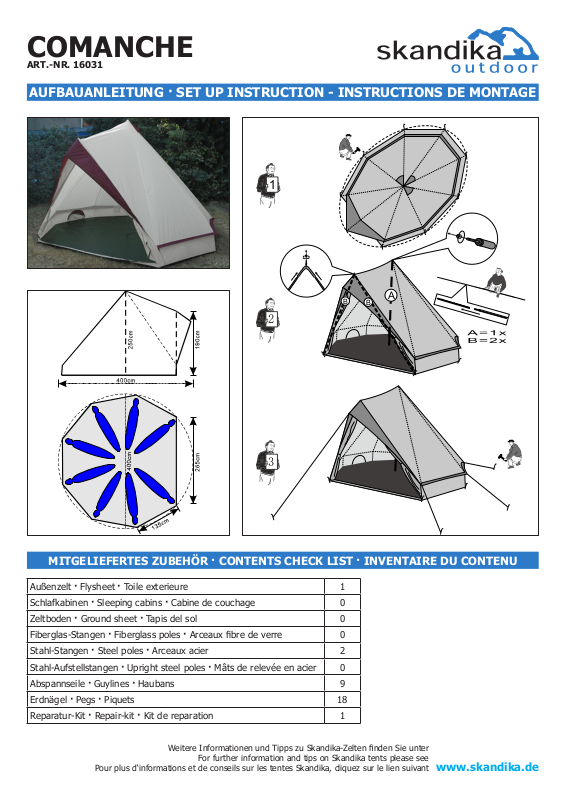

Page 1
COMANCHE
ART.-NR. 16031
AUFBAUANLEITUNG · SET UP INSTRUCTION - INSTRUCTIONS DE MONTAGE
1
A
B
B
2
A
B
B
3
MITGELIEFERTES ZUBEHÖR · CONTENTS CHECK LIST · INVENTAIRE DU CONTENU
Außenzelt · Flysheet · Toile exterieure 1
Schlafkabinen · Sleeping cabins · Cabine de couchage 0
Zeltboden · Ground sheet · Tapis del sol 0
Fiberglas-Stangen · Fiberglass poles · Arceaux bre de verre 0
Stahl-Stangen · Steel poles · Arceaux acier 2
Stahl-Aufstellstangen · Upright steel poles · Mâts de relevée en acier 0
Abspannseile · Guylines · Haubans 9
Erdnägel · Pegs · Piquets 18
Reparatur-Kit · Repair-kit · Kit de reparation 1
Weitere Informationen und Tipps zu Skandika-Zelten nden Sie unter
For further information and tips on Skandika tents please see
Pour plus d‘informations et de conseils sur les tentes Skandika, cliquez sur le lien suivant www.skandika.de
Page 2
HOLEN SIE DAS BESTE AUS IHREM NEUEN ZELT HERAUS
Lesen Sie diese Anleitung bitte sorgfältig. Sie gibt wichtige Hinweise, wie Sie Ihr Zelt aufbauen, benutzen und pegen sollen, damit Sie
das Beste daraus herausholen.
VOR DEM AUFBAU:
• Schauen Sie sich die Zeichnung des Zeltes an. Sie zeigt Ihnen, wie Ihr Zelt im aufgebauten Zustand aussehen soll.
• Lesen Sie die Aufbauanleitung sorgfältig durch bevor Sie Ihr Zelt das erste Mal aufbauen.
• Überprüfen Sie, ob alle Teile vorhanden und unbeschädigt sind.
WÄHREND DES AUFBAUS:
Stangen
• Stangen einführen: Stangen bitte nicht mit Gewalt in die Stangenkanäle einführen. Bei längeren Stangen ist ein einfaches Hinein-
schieben nicht zu empfehlen. Sie sollten stattdessen den Stoff auf die Stangen führen indem Sie kleine Stoffmengen aufraffen und
sie nach und nach auf die Stangen ziehen.
• Stangen aufstellen: Stangen wenn möglich schon ach auf dem Boden liegend zu einem Bogen biegen.
• Bei Zelten mit diagonal verlaufenden Stangen kann der erste Bogen schon auf dem Boden liegend in Form gebogen werden. Der
zweite Bogen lässt sich einfacher in Form biegen, wenn die Mitte der Stange hoch gehalten wird. Vielleicht benötigen Sie hierfür
Hilfe. Dies ist vor allem bei längeren Stangen bzw. größeren Zelten der Fall.
• Bei 3-Stangen geodätischen Zeltkonstruktionen sollten Sie zuerst die kürzere Stange zu einem Bogen biegen.
• Falls die Stangen sich nicht so weit biegen lassen, dass sie in die entsprechende Ösen der Stangenbefestigungen bzw. Ring-und-Stift
Halterungen passen, überprüfen Sie bitte die Stangenkanäle - gerade an den Stangengelenken kann es zu einem Hängenbleiben
des Stoffes kommen.
Zeltmaterial - Spannung
• Beim Aufbau sollten alle Spannbänder und Außenzelt-Einstellbänder gelockert sein.
• Weder die Gummispannbänder, die Abspannseile noch das Zeltmaterial dürfen bzw. darf überspannt werden. Dies könnte nämlich
dazu führen, dass Nähte, Eingänge, Heringbefestigungen und Reißverschlüsse überbelastet und beschädigt werden. Außerdem
könnte das Zeltmaterial bei starkem Wind reißen.
• Zeltmaterial aus Nylon gibt im nassen Zustand nach. Wenn abzusehen ist, dass der Stoff kurzfristig wieder austrocknet, z.B. nach
Regenschauern bei sehr warmem Wetter, sollten Sie davon Abstand nehmen, alles nach zu spannen. Der Stoff spannt sich automa-
tisch während des Austrocknens nach.
Heringe
• Heringe sollten immer schräg zum Boden, möglichst im 45° Winkel, verankert werden, damit maximaler Halt erreicht wird. Heringe
und Zeltnaht sollten in einer Linie stehen. Heringbefestigungen am Außenzelt dürfen nicht überspannt werden.
• Ring-und-Stift System: Führen Sie den Stift in die Metallhülse an einem Ende der Stange ein. Biegen Sie die Stange vom anderen
Ende aus zu einem Bogen und verfahren Sie hier genau so mit der Stift und Hülse. Befestigen Sie die Stangen indem Sie Heringe
durch die Ringe in den Boden verankern, möglichst im 45° Winkel, um maximalen Halt zu erreichen.
BEVOR SIE IHR ZELT IM URLAUB BENUTZEN
Bauen Sie Ihr Zelt zuerst zu Hause auf. Dies hilft Ihnen, sich mit den Einzelteilen und den Aufbauvorgängen vertraut zu machen. Dadurch
wird der nächste Aufbau vereinfacht, vor allem falls er bei schlechten Wetterbedingungen bzw. in der Dunkelheit erfolgen muss.
PFLEGE IHRES ZELTES
• Aufbau: Suchen Sie einen geeigneten, trockenen Stellplatz aus und befreien Sie ihn von spitzen Gegenständen, die den Zeltboden
eventuell beschädigen könnten. Vermeiden Sie Hochwasser gefährdete Gebiete. Positionieren Sie Eingänge immer in Windrichtung.
Vermeiden Sie es, unter Bäumen zu zelten, da diese lange nach dem Regen weiter tropfen. Es besteht ebenfalls eine Gefahr durch
in starkem Wind herunter fallende Äste.
• Sonneneinstrahlung: Bei anhaltend starker Sonneneinstrahlung kann das Zeltmaterial geschwächt werden, ausbleichen und eventuell spröde werden. Bei sorgfältigem Umgang sollte Ihr Zelt jedoch jahrelang halten. Lassen Sie Ihr Zelt nicht langfristig unter starker
Sonneneinstrahlung stehen.
• Regen: Berührung der Innenseite des nassen Zeltmaterials führt zum Durchdringen des Wassers.
• Reißverschlüsse: Schließen Sie Reißverschlüsse nie mit Gewalt. Reißverschlüsse sollen während des Zeltaufbaus immer geschlossen
sein.
• Feuer: Zeltmaterial und Feuer vertragen sich nicht. Zeltmaterial ist leicht entzündlich. Vermeiden Sie offenes Feuer in Zeltnähe.
Campingkocher nie im Zelt anzünden.
• Kondenswasser: Alle Zelte sind für Kondenswasser anfällig wenn die Luft im Zelt wärmer ist als die Außenluft. Eine verbesserte
Belüftung und damit auch verminderte Kondenswasserbildung können erreicht werden, indem Sie Eingänge teilweise offen lassen.
Lüftungsöffnungen im Außenzelt sollten grundsätzlich benutzt werden.
• Zusammenpacken: Vor Abbau des Zeltes sollten alle Einstellbänder der Stangen- und Heringbefestigungen gelockert werden. Dies
erleichtert das Aufstellen und Nachspannen beim nächsten Aufbau.
• Beim Zusammenfalten kann Luft gut entweichen wenn Sie Eingänge aufschließen und das Zelt in Richtung Eingänge zusammen
rollen. Vermeiden Sie ein Herausziehen der Stangen, da mehrteilige Stangen sonst im Stangenkanal auseinander gezogen werden.
Ziehen Sie den Stoff nach und nach von den Stangen herunter.
• Das Zelt sollte möglichst im trockenen Zustand eingepackt werden. Nasse Zelte sollten vor der längerfristigen Einlagerung bei der
ersten Gelegenheit gründlich ausgetrocknet werden.
• Außen- und Innenzelt sollten separat eingepackt werden, vor allem wenn die Innenseite des Außenzeltes wegen Kondenswasserbildung nass ist.
• Noch vor Einlagerung sollten Dreck und Flecken mit einer milden Seifenlösung entfernt werden. Verwenden Sie keine Reinigungsmittel. Spülen Sie den Stoff sorgfältig aus und lassen Sie ihn gründlich trocknen.
Page 3
GETTING THE BEST OUT OF YOUR NEW TENT
Please read this information carefully. It gives you useful tips on how to erect, use and care for your tent, helping you to get the best
out of it.
BEFORE YOU PITCH YOU TENT:
• Look carefully at the tent diagram. It shows you how your tent should look when erected.
• Read the assembly instructions carefully before you pitch your tent for the rst time.
• Check whether you have all the parts and that they are not damaged in any way.
WHEN PITCHING YOUR TENT:
Poles
• Inserting poles: Do not force the poles into or through the pole sleeves. You should not push longer poles into the sleeves, but
instead push the material onto the pole. Do this by gathering small lengths of the sleeve and gradually feeding it onto the pole.
• Positioning poles: Push the poles into an arch, if possible while still at on the ground.
• With tents with diagonal poles, form the rst arch at on the ground and then form the second arch while the centre of the pole is
being held upright. You may need some help for this. This is particularly the case with longer poles and larger tents.
• With 3-pole geodesic tent designs, push the shorter pole into an arch rst.
• If you have problems getting the ends of the arched poles to t the eyelets in the pole anchor straps or ring and pin system, please
check along the length of the pole sleeves: sometimes snagging can occur, particularly at pole joints.
Tent Material - Tension
• Tension bands and ysheet adjuster straps should be fully loosened while erecting the tent.
• Tension bands, guy lines and tent material should not be over tightened as this strains and damages seams, doorways, pegging
points and zips. The tent material could also rip in strong winds.
• Nylon tent material slackens when wet. If the material is likely to dry out quickly, e.g. after a rain shower in warm weather, then do
not re-tighten and guy lines etc. The material will re-tighten naturally while it dries.
Tent pegs
• Pegs give the best hold when pegged into the ground at an angle, ideally 45°. They should be in line with the tent seams. Pegging
points on the ysheet should not be over tightened.
• Ring-and-Pin System: Insert the pin into the metal ferrule on one end of the pole. Holding the pole at the other end, bend it into an
arch and then insert the pin into the ferrule as with the rst end. Fix the poles by pegging through the ring into the ground, ideally
at 45°, in order to obtain max. hold.
BEFORE YOU USE YOUR TENT ON HOLIDAY
Pitch your tent at home rst. This helps familiarise you with the various parts and how to erect your tent and is extremely useful, especially if you then have to pitch your tent in bad weather conditions or in the dark.
CARE OF YOUR TENT
• Pitching: Find a suitable, well drained pitch and remove any sharp objects which may damage your groundsheet. Avoid areas prone
to ooding. Pitch with doorways facing away from the wind. Do not pitch under trees as these drip long after rain has stopped and
also pose the threat of falling branches in high winds.
• Sunlight: Prolonged exposure to strong sunlight may weaken and fade the material, making it brittle. However, with careful use your
tent should last for many years. Avoid leaving your tent pitched in strong sunlight for long periods.
• Rain: Do not touch the inside of wet tent material as this causes water seepage through the material.
• Zips: Never force zips closed. All zips should be closed while the tent is being erected.
• Fire: Tent material and re don’t get along! Tent material is highly inammable. Keep away from naked ames. Never use camping
stoves inside the tent.
• Condensation: All tents are prone to condensation when the air inside is warmer than the air outside. Keep vents in the ysheet open
and doors partially open to increase ventilation and thus reduce condensation.
• Packing Up: All the adjustment straps on poles and pegging points should be loosened before dismantling your tent. This makes it
easier to pitch and tension the tent next time.
• When folding, unzip doorways rst and then fold towards the doorways to release trapped air. Do not pull poles out of the sleeves
as shock corded poles could come apart inside the sleeves. Push the poles through and gradually pull short lengths of material off
the poles.
• Ideally, tents should be packed up when dry. If your tent is wet, dry it thoroughly before long term storage.
• Inner and outer tents should be packed separately if the inside of the ysheet is wet from condensation.
• Dirt and stains should be removed before long term storage. Use a mild soap solution. Never use detergent. Rinse and dry thoroughly.
UTILISEZ AU MIEUX VOTRE TENTE
Pour plus d‘informations et de conseils sur les tentes Skandika, cliquez sur le lien suivant www.skandika.de.
Page 4
D
GB
Wir freuen uns, dass Sie sich für ein Skandika-Zelt entschieden haben. Es bietet Ihnen viel Platz und Komfort in bekannt hoher
Skandika-Qualität. Bauen Sie das Zelt sicherheitshalber vor dem Urlaub einmal zu Hause auf.
• Wählen Sie den Aufstellort des Zeltes. Achten Sie darauf, das der Boden eben und frei von scharfen Teilen ist, die die Zelthaut
beschädigen können.
• Öffnen Sie die Zelttasche und nehmen Sie alles heraus.
• Stecken Sie die Elemente der zentralen Stange zusammen.
• Wenn der Boden hart ist, benutzen Sie am besten einen Gummihammer. Eine zweite Person ist in dieser Phase sehr hilfreich.
• Bevor Sie starten, verschließen Sie das Comanche mit dem Reißverschluss.
• Legen Sie das Comanche mit der oberen Seite auf den Boden.
• Nutzen Sie die Clips an den Ecken des Comanche um den Zeltboden zu verbinden oder zu lösen.
• Sichern Sie das Comanche durch Abstecken der Ecken in den Boden mit Hilfe der Heringe.
• Öffnen Sie den Reißverschluss am Eingang des Comanche.
• Entfernen Sie die Kappe der zentralen Zeltstange.
• Stecken Sie das obere Ende der Zeltstange durch die Öse und stecken Sie anschließen die Kappe wieder auf die Zeltstange.
• Nun können Sie die Zeltstange anheben, um das Comanche aufzurichten.
• Die Zeltstange muss am Boden in der Mitte des Comanche aufgestellt werden. Führen Sie die Stange vorsichtig in die Basis
ein.
• Befestigen Sie die Abspannleinen am Boden, um das Comanche abzuspannen.
• Die Abspannleinen können mit einer Spange eingestellt werden.
• Entfernen Sie den Durchhang der Seile mit Hilfe der Spange. Schieben Sie sie in Richtung des Zeltes.
• Überspannen Sie die Seile nicht, da das die Comanche-Konstruktion beschädigen kann.
Thank you for choosing your new tent from the Skandika range. It provides you with a lot of room and high level of comfort in
the well-known superior quality of Skandika. Before you go on holiday with the new tent, please built it once.
• Select the area you want to erect the Comanche, make sure it is on at ground away from sharp debris which could harm the
fabric or ground sheet.
• Open Comanche bag and take everything out.
• Erect the tent pole.
• If the ground is hard it would be helpful to use a rubber mallet, having a friend to help you at this stage would be really useful!
• Before you start, make sure the Comanche door is zipped up before pegging into the ground.
• Lay the Comanche on the ground with the top side uppermost.
• Use the clips around the edge of the Comanche to connect or separate the ground sheet.
• Secure the Comanche by pegging the corners into the ground using pegs.
• Unzip the Comanche door
• Remove the cap from the central tent pole.
• Push the top of the tent pole through the eyelet on the roof of the Comanche and then place the cap back onto the tent pole
• Now you can lift the tent pole to raise the Comanche. The pole must be placed on the ground in the centre of the Comanche.
• Place the pole base on the centre of the ground sheet directly under the pointed roof of the Comanche and lower the tent
pole into the base carefully.
• Peg the guy ropes into the ground using a rubber mallet if the ground is hard, to secure the Comanche.
• The guy ropes can be adjusted using the adjustmen clasp.
• Remove any slack from the guy rope by using the and sliding towards the tent.
• Do not over tighten the ropes as this can damage Comanche structure.
Nous nous réjouissons que vous ayez choisi une tente Skandika. Ces tentes offrent beaucoup d’espace et de confort et ceci en
qualité supérieure marque Skandika. Nous vous conseillons de faire un essai de montage avant de partir en vacances.
• Sélectionnez l‘emplacement de la tente. Veillez à ce que le sol soit plat et libre d’objets tranchants pouvant endommager la
F
tente.
• Ouvrir le sac de rangement de la tente et sortir tout le contenu.
• Assemblez les éléments de la tige centrale.
• Si le sol est dur, le mieux est d‘utiliser un marteau en caoutchouc. Une deuxième personne est à ce stade très utile.
• Avant de commencer, fermez la tente Comanche avec la fermeture éclair.
• Posez la tente Comanche sur le sol avec la partie extérieure par dessus.
• Utilisez les clips dans les coins de la tente pour xer ou défaire le tapis de sol.
• Assurez la tente en xant les coins dans le sol à l’aide des sardines.
• Ouvrez la fermeture éclair à l‘entrée de la tente.
• Retirez le capuchon de la tige centrale de la tente.
• Insérez le haut de la tige de la tente par le biais de l‘oeillet sur le toit de la tente Comanche puis replacer le capuchon sur la
tige.
• Vous pouvez maintenant soulever la tige de la tente, an d’ériger la tente Comanche.
• La tige doit être placée au sol au milieu de la tente. Introduire prudemment la tige dans la base.
• Fixez au sol les cordages, pour tendre la tente Comanche. Utilisez un marteau en caoutchouc si le sol est trop dur.
• Les cordages peuvent être ajustés à l´aide d´un tendeur.
• Ôtez le mou dans les cordages à l’aide du tendeur. Le poussez vers la tente.
• Ne pas surtendre les cordages pour ne pas abîmer la structure de la tente.
Pour plus d‘informations et de conseils sur les tentes Skandika, cliquez sur le lien suivant www.skandika.de.
Loading...
