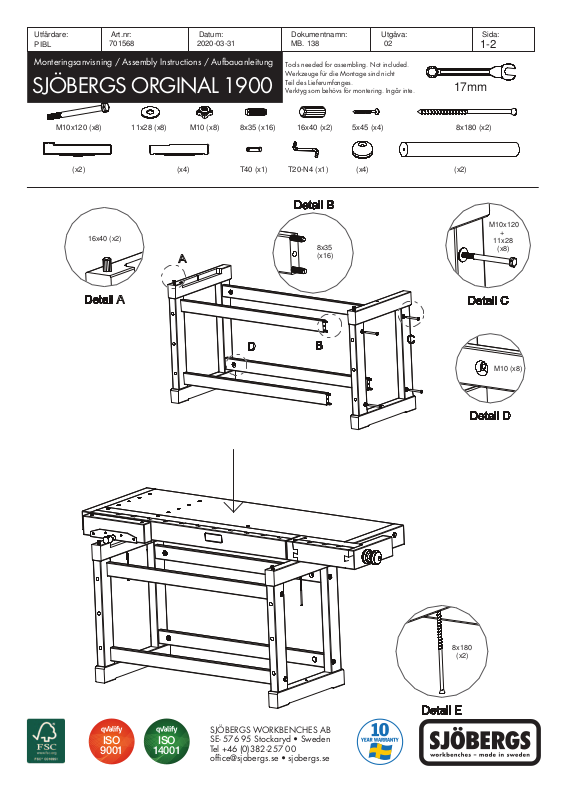

Utfärdare: Art.nr: Datum: Dokumentnamn: Utgåva: Sida:
PIBL
701568 2020-03-31 MB. 138 02
1-2
!∀#∀∃%&
∋∋()∗∗
T

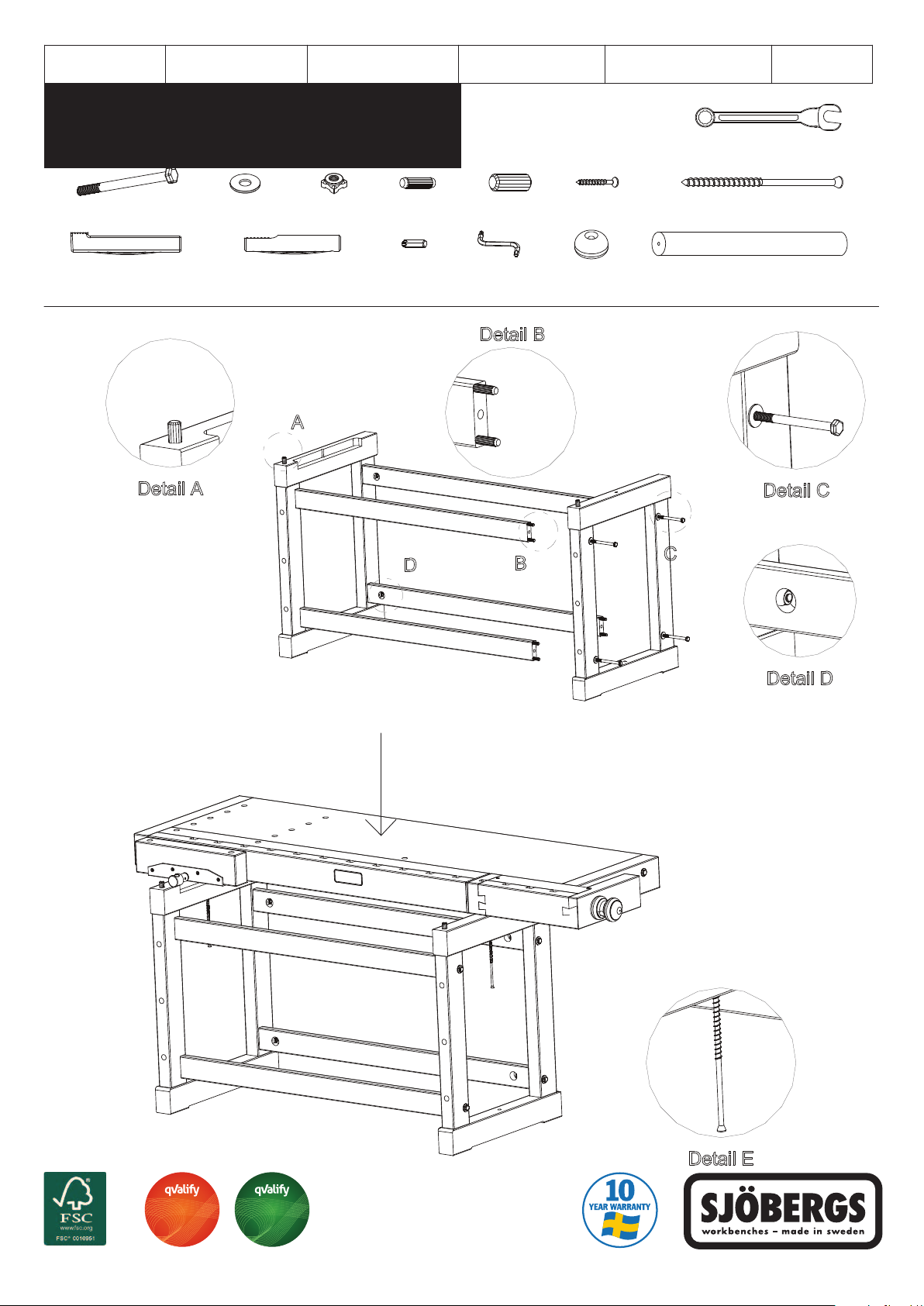

ools needed for assembling. Not included.
Werkzeuge für die Montage sind nicht Teil des Lieferumfanges.
Verktyg som behövs för montering. Ingår inte.
17mm
(x2)
(
x4)
T40 (x1) T20-N4 (x1)
(x4)
(x2)
M10x120 (x8)
11x28 (x8) M10 (x8)
8x35 (x16) 5x45 (x4)
8x180 (x2)
16x40 (x2)
∋∋
16x40 (x2)
8x35
(
x16)
M10x120
+
11x28
(x8)
M10 (x8)
8x180
(x2)
onteringsanvisning / Assembly Instructions / Aufbauanleitung
ISO
9001
ISO
140 01
M
SJÖBERGS ORGINAL 1900
Tools needed for assembling. Not included.
erkzeuge für die Montage sind nicht
W
eil des Lieferumfanges.
T
Verktyg som behövs för montering. Ingår inte.
SJÖBERGS WORKBENCHES AB
SE- 576 95 Stockaryd • Sweden
Tel +46 (0)382-257 00
[email protected] • sjobergs.se
Page 2
U
tfärdare: Art.nr: Datum: Dokumentnamn: Utgåva: Sida:
PIBL
701568 2020-03-31 MB. 138 02
2-2

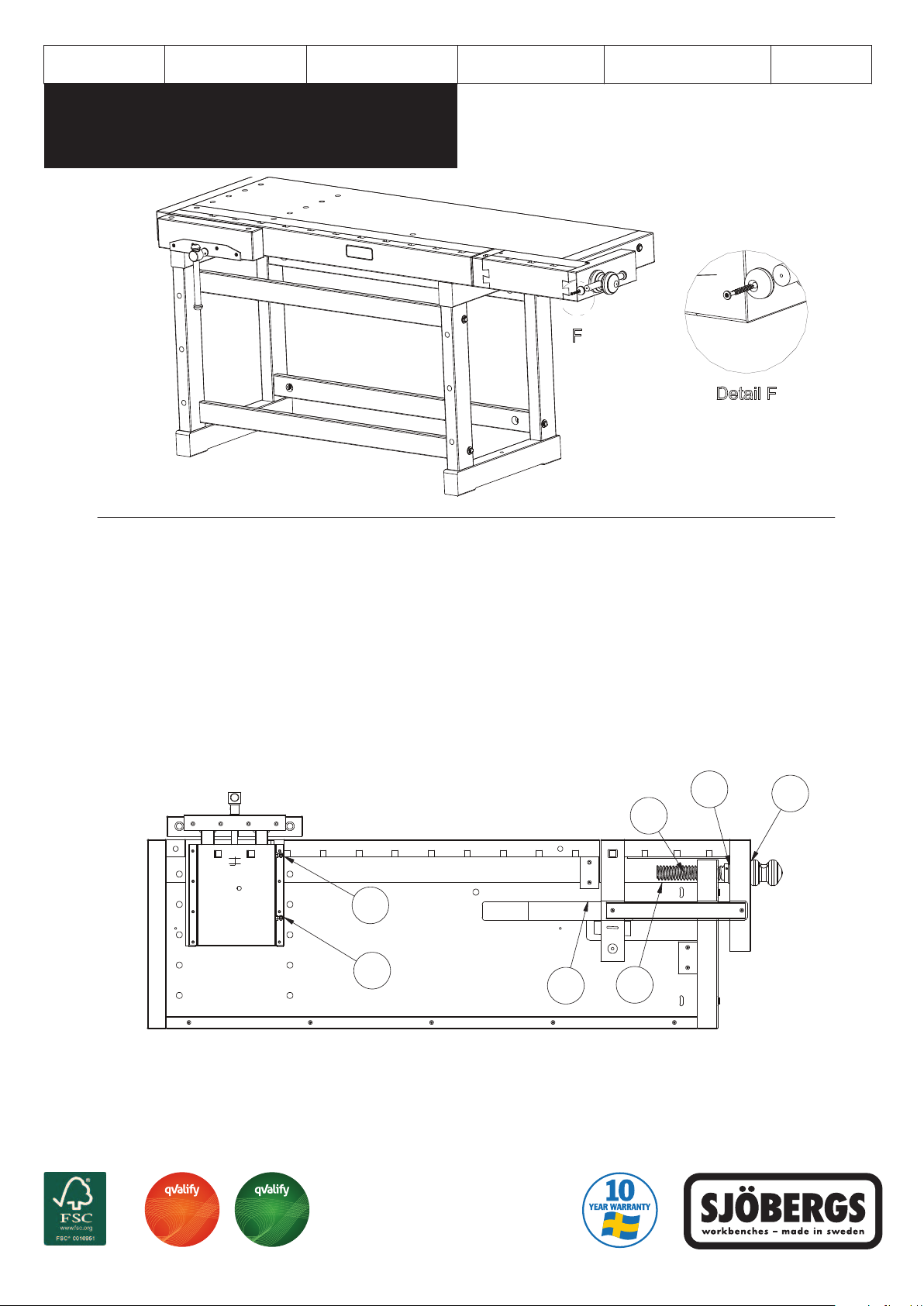

MAINTENANCE INSTRUCTIONS
Pflegeanleitung für Original Sjöberg Hobelbanke
SKÖTSELANVISNING FÖR HYVELBÄNKAR
1. When the vice is stiff, loosen the adjustable screws.
When the vice is loose, tighten the adjustable screws.
Sollte die Zange schwergängig sein, Justierschrauben lösen.
Justierschrauben anziehen, wenn die zange zu locker läuft.
Lossa justerskruvarna när tången går trögt.
Spänn justerskruvarna när det är glappt i tången.
2. Where the wooden spindle enters the tail vice (outside).
Die Anstossfläche des Schraubkopfes an der Aussenkante der Hinterzange.
Vid skruvskallens anläggning mot baktångslådan (utsidan).
LUBRICATION-SCHMIEREN-SMÖRJNING (2-5)
The following sliding surfaces should be greased with tallow or liquid paraffin when needed.
Folgende Flächen sollen bei Bedarf mit Talg oder Paraffinöl eingeschmiert werden.
Följande glidytor skall smörjas med nöttalg alt. parafinolja vid behov.
3. Where the washer meets the tail vice (inside).
An der Antossfläche der Unterlegsscheibe zur Hinterzange.
Vid brickans anläggning mot baktångslådan (insidan).
4. The wooden spindle.
An der Holzspindel.
Träskruven.
5. The rest of the sliding surfaces where wood meets wood.
Bei den übrigen Gleitflächen Holz an Holz.
Vid övriga glidytor mot trä.
5x45 (x4)
1
1
2
3
4
5
5
onteringsanvisning / Assembly Instructions / Aufbauanleitung
ISO
9001
ISO
140 01
M
SJÖBERGS ORGINAL 1900
SJÖBERGS WORKBENCHES AB
SE- 576 95 Stockaryd • Sweden
Tel +46 (0)382-257 00
[email protected] • sjobergs.se
