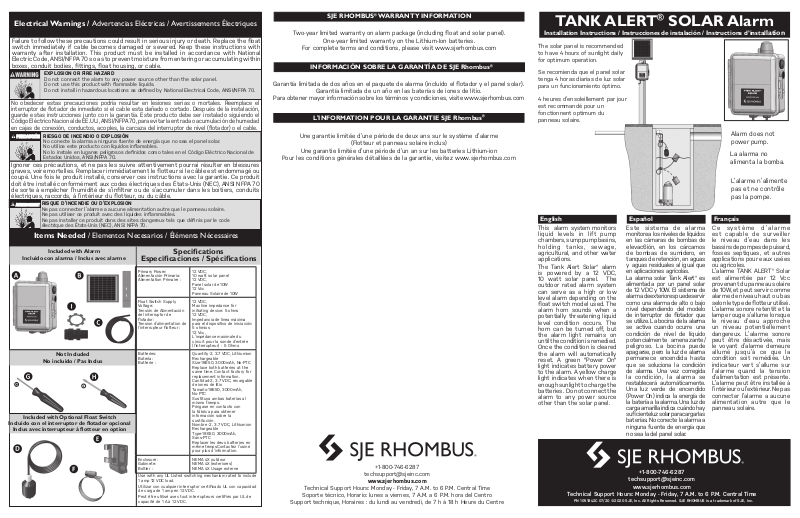

Page 1
PRECAUCION
AVERTISSEMENT
Electrical Warnings / Advertencias Eléctricas / Avertissements Électriques
Failure to follow these precautions could result in serious injury or death. Replace the oat
switch immediately if cable becomes damaged or severed. Keep these instructions with
warranty after installation. This product must be installed in accordance with National
Electric Code, ANSI/NFPA 70 so as to prevent moisture from entering or accumulating within
boxes, conduit bodies, ttings, oat housing, or cable.
EXPLOSION OR FIRE HAZARD
Do not connect the alarm to any power source other than the solar panel.
Do not use this product with ammable liquids.
Do not install in hazardous locations as dened by National Electrical Code, ANSI/NFPA 70.
No obedecer estas precauciones podría resultar en lesiones serias o mortales. Reemplace el
interruptor de flotador de inmediato si el cable esta dañado o cortado. Después de la instalación,
guarde estas instrucciones junto con la garantía. Este producto debe ser instalado siguiendo el
Código Eléctrico Nacional de EE.UU., ANSI/NFPA 70, para evitar la entrada o acumulación de humedad
en cajas de conexión, conductos, acoples, la carcaza del interruptor de nivel (flotador) o el cable.
RIESGO DE INCENDIO O EXPLOSIÓN
No conecte la alarma a ninguna fuente de energía que no sea el panel solar.
No utilice este producto con líquidos inamables.
No lo instale en lugares peligrosos denidos como tales en el Código Eléctrico Nacional de
Estados Unidos, ANSI/NFPA 70.
Ignorer ces précautions, et ne pas les suivre attentivement pourrai résulter en blessures
graves, voire mortelles. Remplacer immédiatement le otteur si le câble est endommagé ou
coupé. Une fois le produit installé, conserver ces instructions avec la garantie. Ce produit
doit être installé conformément aux codes électriques des États-Unis (NEC), ANSI NFPA 70
de sorte à empêcher l’humidité de s’inltrer ou de s’accumuler dans les boitiers, conduits
électriques, raccords, à l’intérieur du otteur, ou du câble.
RISQUE D’INCENDIE OU D’EXPLOSION
Ne pas connecter l’alarme a aucune alimentation autre que le panneau solaire.
Ne pas utiliser ce produit avec des liquides inammables.
Ne pas installer ce produit dans des sites dangereux tels que dénis par le
électrique des États-Unis (NEC), ANSI NFPA 70
.
code

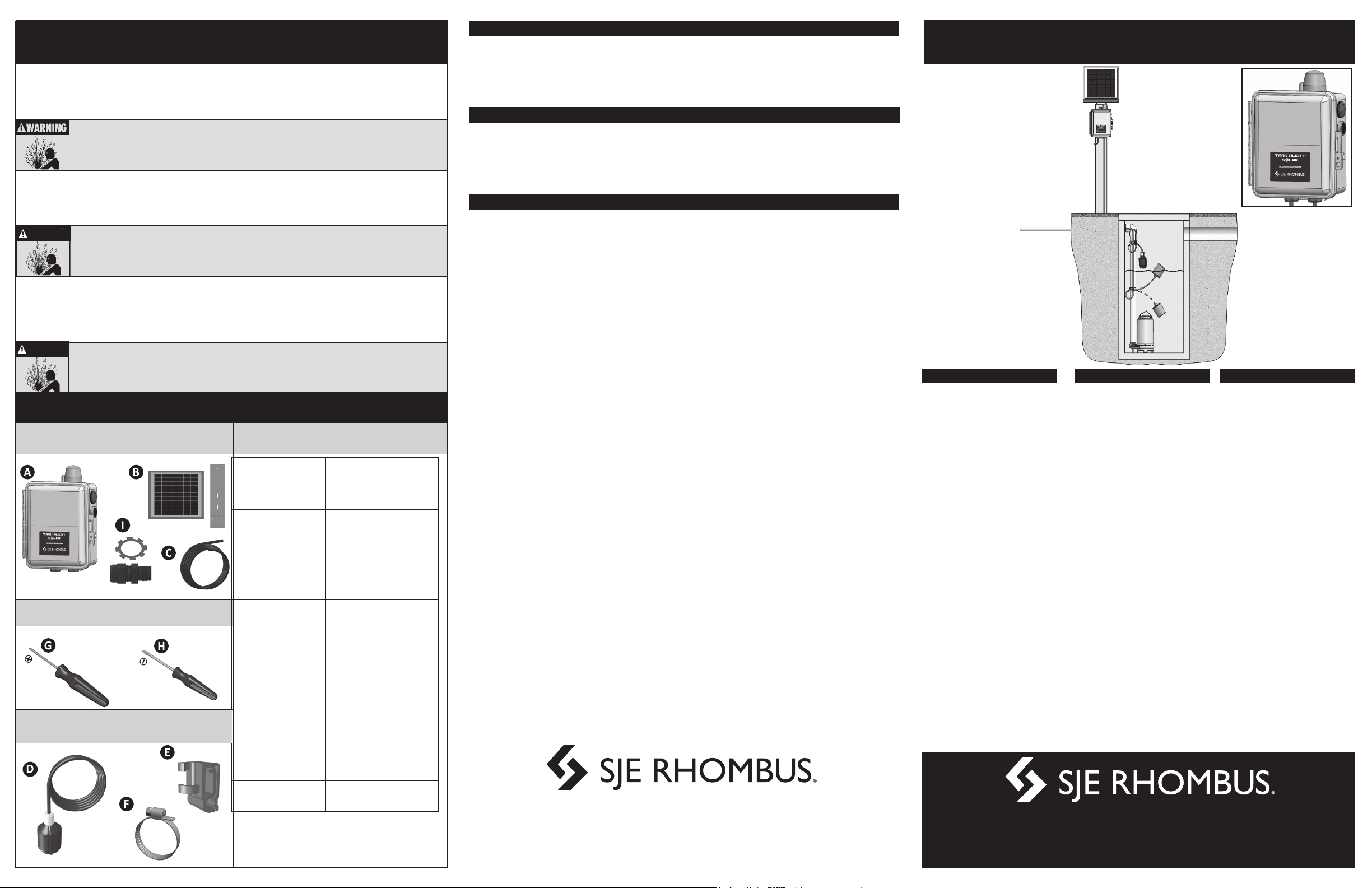

Items Needed / Elementos Necesarios / Éléments Nécessaires
Included with Alarm
Incluido con alarma / Inclus avec alarme
Not Included
No incluido / Pas Inclus
Included with Optional Float Switch
Incluido con el interruptor de otador opcional
Inclus avec interrupteur á otteur en option
Especicaciones / Spécications
Primary Power:
Alimentación Primaria:
Alimentation Primaire :
Float Switch Supply
Voltage:
Tensión de Alimentación
del interruptor de
otador:
Tension d’alimentation de
l’interrupteur otteur :
Batteries:
Batería:
Batterie :
Enclosure:
Gabinete:
Boîtier :
Use with any UL Listed switching mechanism rated to include
1 amp 12 VDC load.
Utilizar con cualquier interruptor certicado UL con capacidad
de carga de 1 amp en 12 VDC.
Peut être utilisé avec tout interrupteurs certiés par UL de
capacité de 1 A à 12 VDC.
Specications
12 VDC,
10 watt solar panel
12 VDC,
Panel solar de 10W
12 Vcc
Panneau Solaire de 10W
12 VDC,
Max line impedance for
initiating device: 5 ohms
12 VDC,
Impedancia de línea máxima
para el dispositivo de iniciación:
5 ohmios
12 Vcc,
L’impédance maximale du
circuit pour la sonde d’entrée
(l’interrupteur) : 5 Ohms
Quantity-2, 3.7 VDC, Lithiumion
Rechargeable
Size-18650, 3000mAh, No-PTC
Replace both batteries at the
same time. Contact factory for
replacement information.
Cantidad-2, 3.7 VDC, recargable
de iones de litio
Tamaño-18650, 3000mAh,
No-PTC
Sustituya ambas baterías al
mismo tiempo.
Póngase en contacto con
la fábrica para obtener
información sobre la
sustitución.
Nombre -2, 3.7 VDC, Lithiumion
Rechargeable
Type-18650, 3000mAh,
Sans-PTC
Replacer les deux batteries en
même tempsContactez l’usine
pour plus d’information.
NEMA 4X outdoor
NEMA 4X (exteriores)
NEMA 4X Usage externe
SJE RHOMBUS® WARRANTY INFORMATION
Two-year limited warranty on alarm package (including oat and solar panel).
One-year limited warranty on the Lithium-Ion batteries.
For complete terms and conditions, please visit www.sjerhombus.com
INFORMACIÓN SOBRE LA GARANTÍA DE SJE Rhombus®
Garantía limitada de dos años en el paquete de alarma (incluido el otador y el panel solar).
Garantía limitada de un año en las baterías de iones de litio.
Para obtener mayor información sobre los términos y condiciones, visite www.sjerhombus.com
L'INFORMATION POUR LA GARANTIE SJE Rhombus
®
Une garantie limitée d’une période de deux ans sur le système d’alarme
(Flotteur et panneau solaire inclus)
Une garantie limitée d’une période d’un an sur les batteries Lithium-ion
Pour les conditions générales détaillées de la garantie, visitez www.sjerhombus.com
+1-800-746-6287
www.sjerhombus.com
Technical Support Hours: Monday - Friday, 7 A.M. to 6 P.M. Central Time
Soporte técnico, Horario: lunes a viernes, 7 A.M. a 6 P.M. hora del Centro
Support technique, Horaires : du lundi au vendredi, de 7 h à 18 h Heure du Centre
TANK ALERT® SOLAR Alarm
Installation Instructions / Instrucciones de instalación / Instructions d’installation
The solar panel is recommended
to have 4 hours of sunlight daily
for optimum operation.
Se recomienda que el panel solar
tenga 4 horas diarias de luz solar
para un funcionamiento óptimo.
4 heures d’ensoleillement par jour
est recommandé pour un
fonctionnent optimum du
panneau solaire.
Alarm does not
power pump.
La alarma no
alimenta la bomba.
L’alarme n’alimente
pas et ne contrôle
pas la pompe.
English Español Français
This alarm system monitors
liquid levels in lift pump
chambers, sump pump basins,
holding tanks, sewage,
agricultural, and other water
applications.
The Tank Alert Solar® alarm
is powered by a 12 VDC,
10 watt solar panel. The
outdoor rated alarm system
can serve as a high or low
level alarm depending on the
oat switch model used. The
alarm horn sounds when a
potentially threatening liquid
level condition occurs. The
horn can be turned o, but
the alarm light remains on
until the condition is remedied.
Once the condition is cleared
the alarm will automatically
reset. A green "Power On"
light indicates battery power
to the alarm. A yellow charge
light indicates when there is
enough sunlight to charge the
batteries. Do not connect the
alarm to any power source
other than the solar panel.
Technical Support Hours: Monday - Friday, 7 A.M. to 6 P.M. Central Time
PN 1051842C 07/20 ©2020 SJE, Inc. All Rights Reserved. SJE RHOMBUS is a trademark of SJE, Inc.
Este sistema de alarma
monitorea los niveles de líquidos
en las cámaras de bombas de
elevac6ión, en los cárcamos
de bombas de sumidero, en
tanques de retención, en aguas
y aguas residuales al igual que
en aplicaciones agrícolas.
La alarma solar Tank Alert® es
alimentada por un panel solar
de 12 VDC y 10W. El sistema de
alarma de exteriores puede servir
como una alarma de alto o bajo
nivel dependiendo del modelo
de interruptor de otador que
se utilize. La bocina de la alarma
se activa cuando ocurre una
condición de nivel de líquido
potencialmente amenazante/
peligroso. La bocina puede
apagarse, pero la luz de alarma
permanece encendida hasta
que se soluciona la condición
de alarma. Una vez corregida
la condición, la alarma se
restablecerá automáticamente.
Una luz verde de encendido
(Power On) indica la energía de
la batería a la alarma. Una luz de
carga amarilla indica cuándo hay
suciente luz solar para cargar las
baterías. No conecte la alarma a
ninguna fuente de energía que
no sea la del panel solar.
+1-800-746-6287
www.sjerhombus.com
Ce système d’alarme
est capable de surveiller
le niveau d’eau dans les
bassins de pompes de puisard,
fosses septiques, et autres
applications pour eaux usées
ou agricoles.
L’alarme TANK ALERT® Solar
est alimentée par 12 Vcc
provenant du panneau solaire
de 10W, et peut servir comme
alarme de niveau haut ou bas
selon le type de otteur utilisé.
L’alarme sonore retentit et la
lampe rouge s’allume lorsque
le niveau d’eau approche
un niveau potentiellement
dangereux. L’alarme sonore
peut être désactivée, mais
le voyant d’alarme demeure
allumé jusqu’à ce que la
condition soit remédiée. Un
indicateur vert s’allume sur
l’alarme quand la tension
d’alimentation est présente.
L’alarme peut être installée à
l’intérieur ou l’extérieur. Ne pas
connecter l’alarme a aucune
alimentation autre que le
panneau solaire.
Page 2

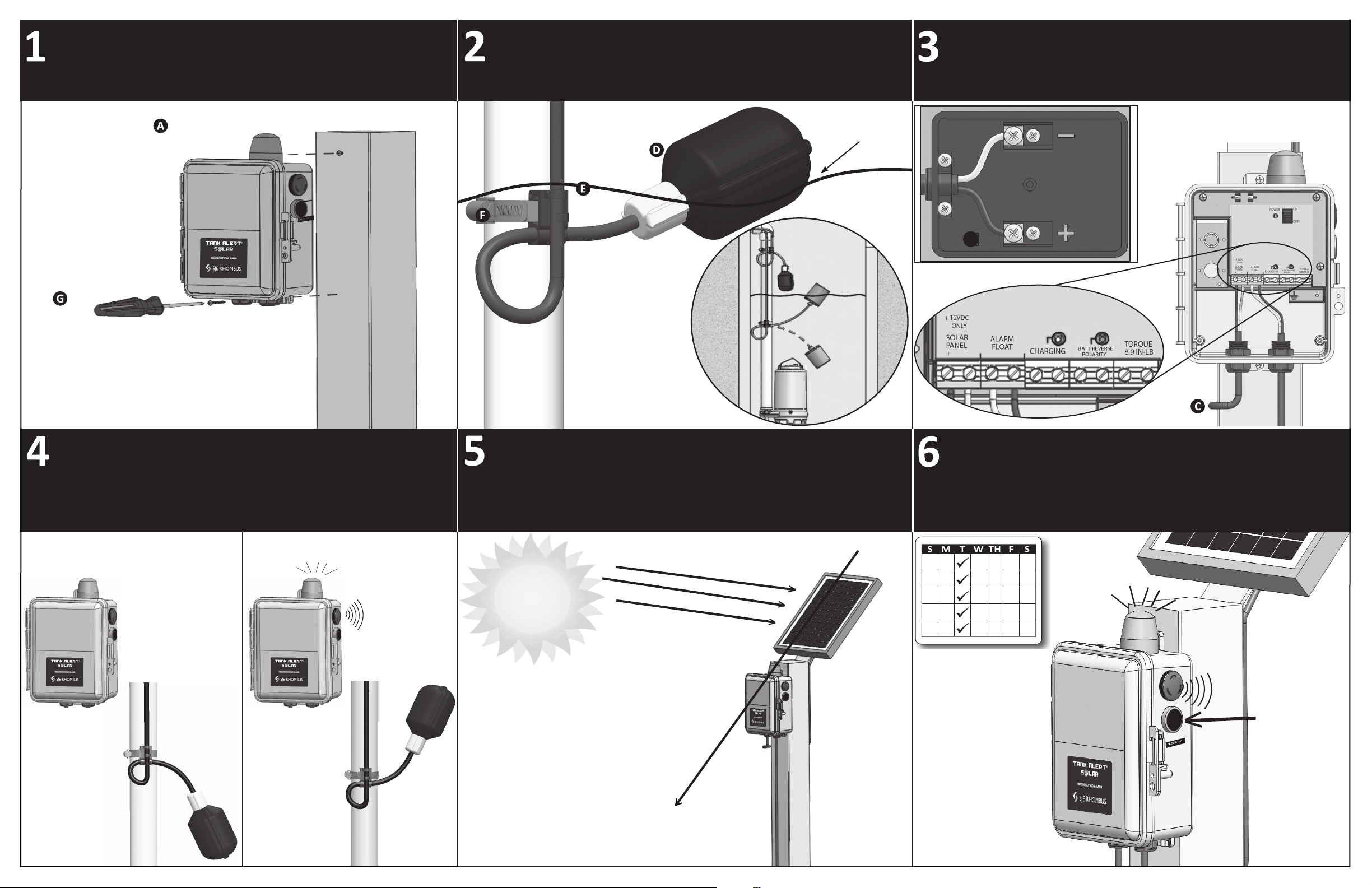

Mount using the keyhole on the top of the unit.
1 23456
78910111213
14 15 16 17 18 19 20
21 22 23 24 25 26 27
28 29 30 31
Montar usando el ojo de la cerradura en la parte superior de la unidad.
Fixer au mur en utilisant le trou situé á l’arrière du boitier.
Install oat at desired activation level.
Instale el interruptor de otador al nivel de activación deseado.
Installez le otteur au niveau d’wactivation souhaitée.
Alarm does not
power pump.
La alarma no
alimenta la
bomba.
L’alarme n’alimente
pas la pompe.
Cover the solar panel and connect the cable from the back of the solar
panel to the alarm. Connect the oat switch to the alarm.
Cubra el panel solar y conecte el cable de la parte posterior del panel solar a la
alarma. Conecte el interruptor de otador a la alarma.
Couvrer la surface du panneau solaire à l’aide d’un couvercle en carton durant
l’installation. Brancher le câble d’alimentation à l’arrière du panneau solaire a
l’alarme. Brancher le otteur aux borniers de l’alarme.
activation level
nivel de activación
niveau d’activation
B
Remove the cover from the solar panel and turn on the alarm
power
application shown).
Retire la cubierta del panel solar y encienda el interruptor de alimentación de la
alarma. Compruebe el funcionamiento de la alarma después de la instalación (se
muestra la aplicación de alto nivel).
Enlever le couvercle du panneau solaire et allumez l’interrupteur d’alimentation.
Véri ez que l’alarme fonctionne correctement. (Détection de haut niveau illustrée).
switch. Check alarm operation after installation (high level
Alarm O
Alarma desactivada
Arrêt de l’alarme
Alarm On
Alarma activada
Alarme activée
Verify the yellow charge light is on when the solar panel has
direct sunlight. The Tank Alert
®
Solar alarm solar panel is recom-
mended to have 4 hours of sunlight daily for optimum operation.
Compruebe que la luz amarilla de carga está encendida cuando el panel solar recibe luz
solar directa. Se recomienda que el panel solar de alarma Tank Alert® tenga 4 horas diarias
de luz solar para un funcionamiento óptimo.
Véri ez que le voyant jaune (batteries en charge) est allumé quand le panneau solaire est
en plein soleil. 4 heures d’ensoleillement par jour est recommandé pour un fonctionnent
optimum.
N
Test alarm weekly to insure proper operation. Replace batteries
after 3 years for optimum battery autonomy.
Pruebe la alarma semanalmente para asegurar el funcionamiento correcto.
Reemplace las pilas después de 3 años para una óptima autonomía de la batería.
Tester l’alarme chaque semaine pour assurer le bon fonctionnement. Remplacer
les batteries tous les 3 ans pour une autonomie optimum.
S
