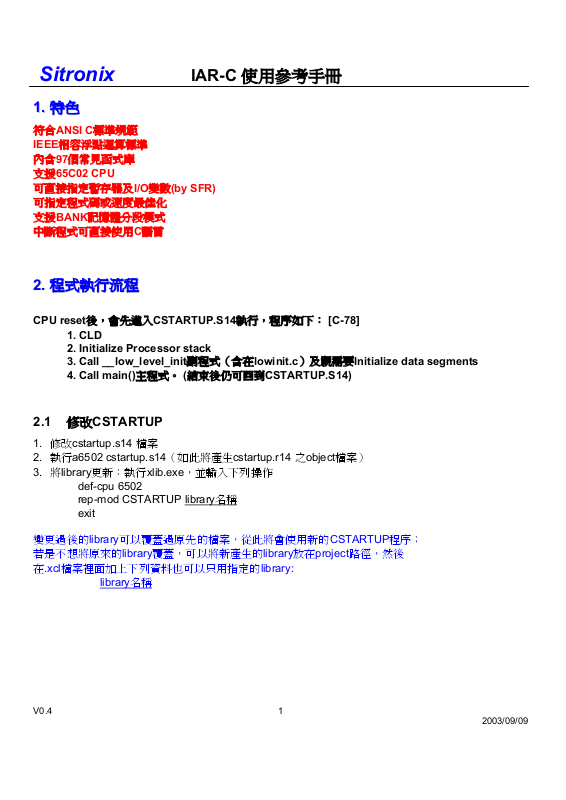

Sitronix IAR-C 使用參考手冊
11.. 特特色色
符合ANSI C標準規範
IEEE相容浮點運算標準
內含97個常見函式庫
支援65C02 CPU
可直接指定暫存器及I/O變數(by SFR)
可指定程式碼或速度最佳化
支援BANK記憶體分段模式
中斷程式可直接使用C語言
22.. 程程式式執執行行流流程程
CPU reset後，會先進入CSTARTUP.S14執行，程序如下： [C-78]
1. CLD
2. Initialize Processor stack
3. Call __low_level_init副程式（含在lowinit.c）及視需要Initialize data segments
4. Call main()主程式。 (結束後仍可回到CSTARTUP.S14)
2.1 修改CSTARTUP
1. 修改cstartup.s14 檔案
2. 執行a6502 cstartup.s14（如此將產生cstartup.r14 之object檔案）
3. 將library更新：執行xlib.exe，並輸入下列操作
def-cpu 6502
rep-mod CSTARTUP library名稱
exit
變更過後的library可以覆蓋過原先的檔案，從此將會使用新的CSTARTUP程序；
若是不想將原來的library覆蓋，可以將新產生的library放在project路徑，然後
在.xcl檔案裡面加上下列資料也可以只用指定的library:
library名稱
V0.4
2003/09/09
1
Sitronix IAR-C 使用參考手冊
33.. CC lliibbrraarryy定定義義
IAR-C的標準library包含三個部分：
1. 標準C library定義。
2. CSTARTUP定義的程序。
3. 內定供6502使用的low-level功能。
使用方式：
首先必須先指定合適的記憶體模式與CPU的library，並在程式中include需用到的Head files。
詳細Library定義參考[C-94]~[C-170]
Library種類命名分類如下：
LIBRARY
CLT
CLL
CLTB
CLLB
CLTP
CLLP
CLTBP
CLLBP
PS：
1. Tiny: 所有變數default放在Zero page裡面.
2. Large: 所有變數default放在Zero page外面.
COMMAND
[[CC--9933]
LINE
-mt Tiny No bank 6502/65C02
-ml Large No bank 6502/65C02
-mb Tiny Bank 6502/65C02
-mB Large Bank 6502/65C02
-mtp Tiny 6502 Protel 6502
-mlp Large 6502 Protel 6502
-mbp Tiny Bank Protel 6502
-mBp Large Bank Protel 6502
]
MEMORY
BANK支援 CPU種類
V0.4
2003/09/09
2
Sitronix IAR-C 使用參考手冊
44.. XXCCLL硬硬體體定定義義檔檔分分析析：：
-c6502
（定義CPU）
-Z(ZPAGE)ZPAGE,C_ARGZ,Z_UDATA,Z_IDATA=A0-EF
（指定 ZPAGE,C_ARGZ,Z_UDATA,Z_IDATA 使用 "ZPAGE" segments的A0H-EFH區域）
-Z(ZPAGE)EXPR_STACK+20=80
（保留給 "EXPR_STACK" 20H 個bytes，從80H開始；它是C運算需要的stack空間）
-Z(ZPAGE)INT_EXPR_STACK+10
（保留給 INT_EXPR_STACK 10H 個bytes，從"ZPAGE" segments剩下的位址起算；如果有在C程式
用到 ”中斷”，則需要保留空間）
-Z(NPAGE)CSTACK+80=100
（保留 CSTACK 80H 個bytes，從100H開始；這是給65c02保留的硬體stack空間）
-Z(NPAGE)C_ARGN=180-3FF
（指定 C_ARGN 使用 "NPAGE" segments的180H-3FFH區域）
-Z(NPAGE)NPAGE,N_UDATA,N_IDATA,ECSTR=400-FFF
（指定 NPAGE,N_UDATA,N_IDATA,ECSTR 使用 "NPAGE" segments的400H-FFFH區域）
-Z(NPAGE)RF_STACK+0
（指定 RF_STACK 使用 "NPAGE" segments的空間，若設 ”0” 則內訂為100H個bytes；它是提供給
recursive function，用來保存自動變數與參數）
-ZLCDm+0=1000
（自訂 “LCDm” segment空間，從1000H開始）
-Z(CODE)CODE,RCODE,NONBANKED,Z_CDATA,N_CDATA,C_ICALL,C_RECFN,CSTR,CCSTR,
CONST=4000-7FDF
（指定CODE, RCODE, NONBANKED, Z_CDATA, N_CDATA, C_ICALL, C_RECFN, CSTR, CCSTR,
CONST 使用 “non-banked ROM” segments的4000H-7FDFH區域）
-Z(CODE)INTVEC=7FE0-7FFF
（指定 "INTVEC" interrupt segment 在7FE0-7FFF區域）
-b(CODE)BANK1:BANK2:DAVID3:ANY4:TEST5=018000,8000,10000,64
（指定BANK結構：有BANK1…….TEST5等5個bank，第一個bank位址由bank號碼01的8000H開始；
每個bank大小是8000H；每個bank的間隔是bank加1、位址加0000，最多有64H個banks）
-M004000-007FFF=04000-07FFF
-M018000-01FFFF=08000-0FFFF
-M028000-02FFFF=10000-17FFF
-M038000-03FFFF=18000-1FFFF
-M048000-04FFFF=20000-27FFF
（邏輯位址與實體位址對應表，左邊是邏輯位址，右邊是實體位址；在SSI之下必須mark起來不使用）
-e_small_write=_formatted_write
（指定printf/sprintf 使用精簡版的程序，功能較標準的ANSI縮水，但空間只佔ANSI 20％） [C-76]
-e_medium_read=_formatted_read
（指定scanf/sscanf 使用精簡版的程序，功能較標準的ANSI縮水，但佔空間較少） [C-77]
V0.4
2003/09/09
3
Sitronix IAR-C 使用參考手冊
cllb /* -mB -v1 */
（指定使用的library為cllb）
-D?BANK_REGISTER=32
（指定Bank switch register位址） [C-80]
-D?BANK_REGISTER_MASK=FF
（指定Bank switch register的mask；可分別指定可設定的bit）
-D?BANK_LOW=8000
（指定BANK啟始的邏輯位址）
-D?BANK_HIGH=FFE0
（指定BANK結束的邏輯位址）
Example:
SEGMENT SPACE START ADDRESS END ADDRESS SIZE TYPE ALIGN
======= ===== ============= =========== ==== ==== =====
EXPR_STACK 0080 - 009F 20 rel 0
ZPAGE 00A0 - 00A5 6 rel 0
C_ARGZ 00A6 - 00A7 2 rel 0
Z_UDATA 00A8 rel 0
Z_IDATA 00A8 rel 0
INT_EXPR_STACK 00A8 - 00B7 10 rel 0
CSTACK 0100 - 017F 80 rel 0
C_ARGN 0180 - 01BD 3E rel 0
N_UDATA 0400 rel 0
NPAGE 0400 dse 0
N_IDATA 0400 - 0403 4 rel 0
ECSTR 0404 rel 0
RF_STACK 0404 dse 0
LCDm 1000 - 12FF 300 rel 0
CODE 4000 - 455F 560 rel 0
RCODE 4560 - 4CD7 778 rel 0
NONBANKED 4CD8 - 4DFB 124 rel 0
Z_CDATA 4DFC rel 0
N_CDATA 4DFC - 4DFF 4 rel 0
C_ICALL 4E00 dse 0
C_RECFN 4E00 dse 0
CCSTR 4E00 rel 0
CSTR 4E00 dse 0
CONST 4E00 - 4E00 1 rel 0
INTVEC 7FEE - 7FFD 10 com 0
BANK1 0001:8000 bnk 0
TEST2 0002:8000 bnk 0
DAVID3
V0.4
2003/09/09
4
Sitronix IAR-C 使用參考手冊
Stack: [C-73]
Stack設的太小，程式執行上可能超過而造成潛藏的錯誤；設的太大將會浪費記憶空間；實務上可以先
將欲使用的區域填上固定值，
然後再執行程式，最後檢視實際有變更的區域即可大致估算需要的空間。
Expression stack: 程式執行中需要臨時暫存結果的空間（X暫存器指示最上面的stack位置）。
Interrupt expression stack: 進入interrupt時期，需要臨時暫存結果的空間（X暫存器指示最上面的stack
位置）。
Processor stack: CPU的硬體stack，儲存function呼叫的return地址，以及儲存CPU的狀態與暫存器資
料。
Recursion stack: 執行recursion function時，儲存local變數及參數的空間。
Default stack size:
Expression stack: 32(0x20)
Interrupt expression stack: 4(0x04)
Processor stack: 256(0x100)
Recursion stack: 256(0x100)
OTHER:
1. putchar.c 及 getchar.c是IAR-C最基本的I/O呼叫功能，要使用其他C的I/O指令需先將這兩個function
2. 當有使用malloc or calloc，內定heap size是2000 bytes，要變更heap size請修改heap.c [C-78]
改寫成適合目前的MCU。[C-64]
V0.4
2003/09/09
5
Sitronix IAR-C 使用參考手冊
55.. CCoommppiilleerr參參數數
CPU選擇 [C-70]
6502: (-v0)
65c02: (-v1)
65c02 protel: (-v2)
Memory模式選擇
Tiny bank: (-mb)
Large bank: (-mB)
SPEED OPTIMIZATION機制：
可產生較佳執行效能的方式，內定值是3（-s）。
數 值 效 能
0
1~3
4~6
7~9
PS: speed或size最佳化只能二選一，不能同時。
SIZE OPTIMIZATION機制：
可產生較小空間的程式碼，內定值是3（-z）。
數 值 效 能
[C-71]
[C-49]
Debug操作情況
沒有最佳化 正常
普通效能 正常
較高效能 有些結構無法debug
最高效能 有些結構無法debug
[C-50]
Debug操作情況
0
1~3
4~6
7~9
PS: speed或size最佳化只能二選一，不能同時。
允許C語言擴充特定關鍵字
當需要使用到IAR-C的擴充字集，例如sfr, zpage……等，須要下此參數（-e）
允許“//”的用法
這是C++的用法，用來表示註解的方式，可以下此參數使它合法在IAR使用（-K）
關閉warnings的警告顯示
關閉Compiler時的警告訊息顯示（-w）
產生debug information
V0.4
2003/09/09
沒有最佳化 正常
普通壓縮 正常
較高壓縮 有些結構無法debug
最高壓縮 有些結構無法debug
[C-42]
[C-43]
[C-43]
[C-51]
6
Sitronix IAR-C 使用參考手冊
要產生debug information必須指定此參數（-r）
在有需要Debug的場合，例如要使用SSI開發工具時，必須要指定此參數編譯，否則無法產生debugger
需要的資訊。
V0.4
2003/09/09
7
Sitronix IAR-C 使用參考手冊
66.. 資資料料精精度度表表示示
Data type Bytes Range Notes
Sfr
char (default)
char (-c option)
signed char
unsigned char
short, int
unsigned short
unsigned int
long
unsigned long
pointer
float, double,
long double
在6502 IAR-C中較有效率的資料表示：
1. 儘量使用8-bit資料型態。
2. 儘量使用unsigned資料型態。
[[CC--8899]
1 0 ~ 255
1 -128 ~ 127
1 -128 ~ 127
1 0 ~ 255
2 -32768 ~ 32767
2 0 ~ 65535
4 -2147483648 ~ 2147483648
4 0 ~ 4294967295
2
4 (+-)1.18E-38 ~ (+-)3.39E+38
]
special-function registers
可直接宣告MCU的control
register，在C裡面當變數直接用
內定無號數
指定有號數
有號數
無號數
有號數
無號數
有號數
無號數
指標
有號浮點數
V0.4
2003/09/09
8
Sitronix IAR-C 使用參考手冊
77.. IIAARR--CC特特有有定定義義 // 擴擴充充字字集集
7.1 擴充字集
zpage, npage
no_init
sfr
Interrupt,
monitor
non_banked
7.1.1 Interrup使用
“interrupt”是用在宣告中斷副程式，INT vector起始位置是定義在.xcl硬體描述檔上的”INTVEC”，
使用格式如下：
Interrupt [vector] function-name()
1. “vector”內容表示此函數的offset vector，也就是真實向量在 “INTVEC+vector”。
2. “vector”可以省略，如果省略則向量將必須從CSTARTUP指定。
3. 中斷函式不可直接傳進或傳出參數。
7.1.2 Monitor使用
可指定變數在 Zero page或是Normal page
可指定變數在 non_volatile RAM
可直接定義變數在control register或I/O
指定中斷程序及非中斷程序
宣告同bank函式使用
“monitor”是用在宣告禁止中斷副程式，也就是優先權凌駕中斷的程序可以放在裡面，執行這樣的
程式將可受不被中斷的保護，在編譯上它將在函式內將中斷disable，使用格式如下：
monitor function-name()
7.1.3 Non_banked使用
“non_banked”是用來宣告這個函式將放在Non-bank下呼叫，使用格式如下：
non_banked function-name()
V0.4
2003/09/09
9
Sitronix IAR-C 使用參考手冊
7.2 ＃PRAGMA定義
#pragma bitfields=default
#pragma bitfields=reversed
#pragma codeseg(SEG_NAME)
#pragma language=default
#pragma language=extended
#pragma function=default
#pragma function=interrupt
#pragma function=monitor
#pragma function=non_banked
#pragma memory=constseg(SEG_NAME)
#pragma memory=dataseg(SEG_NAME)
#pragma memory=default
#pragma memory=no_init
#pragma memory=npage
#pragma memory=zpage
#pragma warnings=default
#pragma warnings=off
#pragma warnings=on
7.2.1 bitfields
“bitfields”宣告是用來指定bit資料結構的定義方向，為了可以將C放在不同的平台上達到相容度，說明如
下：
struct
{
short a:3; /* a is 3 bits */
short :5; /* this reserves a hole of 5 bits */
short b:4; /* b is 4 bits */
} bits; /* bits is 16 bits */
15 12 11 8 7 3 2 0
Hole(4) b:4 Hole(5) a:3
對照組如下：
#pragma bitfields=reversed
struct
{
short a:3; /* a is 3 bits */
short :5; /* this reserves a hole of 5 bits */
short b:4; /* b is 4 bits */
} bits; /* bits is 16 bits */
15 13 12 8 7 4 3 0
V0.4
2003/09/09
10
Bitfield Orienation
Code Segment
決定程式碼的放置位址
Extension Control
讓Compiler可接受擴充指令
Function Attribute
Memory Usage
Warning Message Control
Sitronix IAR-C 使用參考手冊
a:3 Hole(5) b:4 Hole(4)
7.3 特定使用FUNCTION
_args$
_argt$
address_24_of
break_instruction
cld_instruction
disable_interrupt
enable_interrupt
nop_instruction
傳回函式中所有參數的型別（by array）
傳回參數的型別
傳回函式或資料的bank與位址值
相當於6502 “BRK”
相當於6502 “CLD”
相當於6502 “SEI”
相當於6502 “CLI”
相當於6502 “NOP”
V0.4
2003/09/09
11
Sitronix IAR-C 使用參考手冊
88.. 使使用用AASSSSEEMMBBLLYY介介面面
8.1 Keywords list
名 稱 說 明
DEFFN name
IFREF name
LOCBN name
LOCBZ name
PRMBN name
PRMBZ name
REFFN name
宣告指定的函數
指定函數的位址指標 (pointer)，可得到函數位址
指定函數的Normal page Local變數起始位址
指定函數的Zero page Local變數起始位址
傳入指定函數的Normal page參數起始位址
傳入指定函數的Zero page參數起始位址
代表指定函數進入點位址 (JSR呼叫用)
8.2 Function memory mapping
DEFFN name (A, 0, B, 0, X+32768, 0, Y, 0 )
NPage parameters
ZPage parameters + 0x8000
NPage local variable
ZPage local variable
A
bytes
Local
Variable
X
bytes
Parameter
Zero Page Area
LOCBZ name
LOCBZ name + 1
LOCBZ name + 2
.
.
.
.
LOCBZ name + A
LOCBZ name + A+1
LOCBZ name + A+2
.
.
.
.
PRMBZ name
PRMBZ name + 1
PRMBZ name + 2
.
.
.
.
Variable
Parameter
Normal Page Area
LOCBN name
B
bytes
Local
Y
bytes
LOCBN name + 1
LOCBN name + 2
LOCBN name + B
LOCBN name + B+1
LOCBN name + B+2
.
.
.
.
PRMBN name
PRMBN name + 1
PRMBN name + 2
.
.
.
.
.
.
.
.
V0.4
2003/09/09
12
Sitronix IAR-C 使用參考手冊
8.3 範例一
;---------------------------------------------------------------------------; void TestFN (char X , char Y, char W, char H)
public TestFN
deffn TestFN(0,0,1,0,32768,0,4,0)
; | | | +---- NPage parameters
; | | +---------- ZPage parameters plus 0x8000
; | +---------------- autos NPage
; +-------------------- autos ZPage
;----------------------------------------------------------------------------
TestFN:
STA np:LOCBN TestFN+1 ; 儲存X參數.
IDB1: LDA np:LOCBN TestFN+3 ; W
STA np:LOCBN TestFN ; 儲存到Local變數
LDY np:LOCBN TestFN+2 ; Y
LDA np:LOCBN TestFN+1 ; X
LSR A
STA IND
LDA np:LOCBN TestFN+1 ; X
AND #00000111b
TAY
INC np:LOCBN TestFN+2 ; Y ++
DEC np:LOCBN TestFN+4 ; H -BNE IDB1
RTS
V0.4
2003/09/09
13
Sitronix IAR-C 使用參考手冊
8.4 範例二
C source：
char assem(char pc1, char pc2, zpage int pi1, int pi2)
{
int my_a;
int my_b;
my_a= pc1;
my_b= pc2;
return ( pi1+pi2 );
}
void main(void)
{
int main_x= 255;
assem('x', 'y', main_x, 2);
}
Assembler：
NAME shell(18)
RSEG CODE(0)
PUBLIC assem
DEFFN assem(0,0, 4,0, 32770,0, 4,0)
PUBLIC main
DEFFN main(0,0, 2,0, 32768,0, 0,0),assem
EXTERN ?CL6502MDL_1_00_L00
RSEG CODE
; 1. char assem (char pc1, char pc2, zpage int pi1, int pi2)
; 2. {
assem:
STA np:LOCBN assem+4 ; pc1 （第一個byte參數放在A必須自己存）
; 3. int my_a;
; 4. int my_b;
; 5. my_a= pc1;
LDA np:LOCBN assem+4 ; pc1
STA np:LOCBN assem ; my_a low
LDA #0
STA np:LOCBN assem+1 ; my_a high
; 6. my_b= pc2;
LDA np:LOCBN assem+5 ; pc2
STA np:LOCBN assem+2 ; my_b low
LDA #0
STA np:LOCBN assem+3 ; my_b high
; 7. return (pi1+pi2);
LDA np:LOCBN assem+6 ; pi2
CLC
V0.4
2003/09/09
14
Sitronix IAR-C 使用參考手冊
ADC zp:LOCBZ assem ; pi1
; 8. }
RTS ; 藉由A暫存器傳回運算值，並且結束函數
; 9.
; 10. void main (void)
; 11. {
main:
; 12. int main_x= 255;
LDY #255
STY np:LOCBN main ; main_x low
LDY #0
STY np:LOCBN main+1 ; main_x high
; 13. assem('x', 'y', main_x, 2);
LDA #2
STA np:PRMBN assem+2 ; 02
LDA #0
STA np:PRMBN assem+3 ; 00
LDA np:LOCBN main ; main_x low
STA zp:PRMBZ assem
LDA np:LOCBN main+1 ; main_x high
STA zp:PRMBZ assem+1
LDA #121
STA np:PRMBN assem+1 ; ‘y’
LDA #120
JSR np:REFFN assem ; ‘x’
; 14. }
RTS
END
V0.4
2003/09/09
15
Sitronix IAR-C 使用參考手冊
8.5 重點摘要
1. 傳入函數的參數，第一個byte會放在A暫存器，不會放在PRMBZ（或PRMBN）中。
2. 在呼叫一個函數前，須將參數的第一個byte放在A暫存器傳遞。
3. 呼叫函式後，“A”、“Y”暫存器以及Z、N、C flags 可能被修改，如有需要必須在事前作備份。
4. “X”暫存器通常用來做Expression stack指標。
5. 函數傳回值若只有一個Byte將透過“A”暫存器傳回；若超過一個byte，則將改由推入Expression
stack指標傳回。
6. LOCBZ及PRMBZ會傳回8-bit address；LOCBN及PRMBN會傳回16-bit address。
7. 當DEFFN定義的函式不需宣告Local variable時，可以簡化成只擺兩組parameter參數（parameter
參數不能省略）。
8. 要設計可以讓C使用的組合語言函數，需宣告成“PUBLIC”。
V0.4
2003/09/09
16
Sitronix IAR-C 使用參考手冊
99.. 應應用用
1. 將data放在bank上，由nonbank呼叫的方法。 [C-82]
V0.4
2003/09/09
17
Loading...
