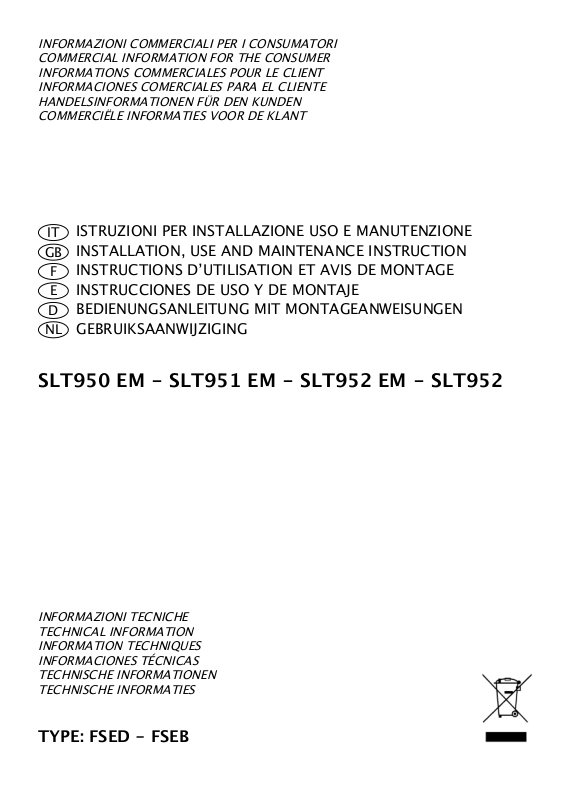

Sirius SLT950 EM, SLT951 EM, SLT952 EM, SLT952 User Manual

INFORMAZIONI COMMERCIALI PER I CONSUMATORI
COMMERCIAL INFORMATION FOR THE CONSUMER
INFORMATIONS COMMERCIALES POUR LE CLIENT
INFORMACIONES COMERCIALES PARA EL CLIENTE
HANDELSINFORMATIONEN FÜR DEN KUNDEN
COMMERCIËLE INFORMATIES VOOR DE KLANT

ISTRUZIONI PER INSTALLAZIONE USO E MANUTENZIONE

IT

INSTALLATION, USE AND MAINTENANCE INSTRUCTION

GB

INSTRUCTIONS D’UTILISATION ET AVIS DE MONTAGE

F

INSTRUCCIONES DE USO Y DE MONTAJE

E

BEDIENUNGSANLEITUNG MIT MONTAGEANWEISUNGEN

D

GEBRUIKSAANWIJZIGING

NL

SLT950 EM - SLT951 EM - SLT952 EM - SLT952

INFORMAZIONI TECNICHE
TECHNICAL INFORMATION
INFORMATION TECHNIQUES
INFORMACIONES TÉCNICAS
TECHNISCHE INFORMATIONEN
TECHNISCHE INFORMATIES

TYPE: FSED - FSEB

2

IT

Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere

considerato come un normale riuto domestico, ma deve essere portato nel punto

di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroni­che. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce
a evitare potenziali conseguenze negative per l’ambiente e per la salute, che po­trebbero derivare da uno smaltimento inadeguato del prodotto. Per informazio-

ni più dettagliate sul riciclaggio di questo prodotto, contattare l’ucio comuna­le, il servizio locale di smaltimento riuti o il negozio in cui è stato acquistato il
prodotto. Questo elettrodomestico è marcato conformemente alla Direttiva Eu­ropea 2002/96/CE sui riuti da apparecchiature elettriche ed elettroniche (WEEE).

GB

The symbol on the product or on its packaging indicates that this product may not be
treated as household waste. Instead it shall be handed over to the applicable collection
point for the recycling of electrical and electronic equipment. By ensuring this product
is disposed of correctly, you will help prevent potential negative consequences for the
environment and human health, which could otherwise be caused by inappropriate
waste handling of this product. For more detailed information about recycling of this

product, please contact your local city oce, your household waste disposal service or

the shop where you purchased the product. This appliance is marked according to the

European directive 2002/96/EC on waste electrical and electronic equipment (WEEE).

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité

F

comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se
chargeant du recyclage du matériel électrique et électronique. En vous assurant que
ce produit est éliminé correctement, vous favorisez la prévention des conséquences

négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat
d’un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur

le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre

région, votre service d’élimination des déchets ménagers ou le magasin où vous avez

acheté le produit. Cet appareil est commercialisé en accord avec la directive européen-

ne 2002/96/CE sur les dèchets del équipments èlectriques et èlctroniques (WEEE).

El símbolo en el producto o en su embalaje indica que este producto no se pue-

E

de tratar como desperdicios normales del hogar. Este producto se debe entregar al
punto de recolección de equipos eléctricos y electrónicos para reciclaje. Al asegurar­se de que este producto se deseche correctamente, usted ayudará a evitar posibles
consecuencias negativas para el ambiente y la salud pública, lo cual podría ocurrir
si este producto no se manipula de forma adecuada. Para obtener información más
detallada sobre el reciclaje de este producto, póngase en contacto con la admini­stración de su ciudad, con su servicio de desechos del hogar o con la tienda donde
compró el producto. Este electrodomestico està marcado conforme a la directiva Eu-

ropea 2000/96/CE sobre los residuos de aparatos elèctricos y electrònicos (WEEE).

3

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses

D

Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sam­melpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben
werden muss. Durch Ihren Beitrag zum korrekten Entsorgen dieses Produkts schützen
Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit wer­den durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling
dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben. Dieses Elektrohaushaltsgerät ist entspre-

chend der EU-Richtlinie 2002/96/CE Über Elektro- und Elektronik – Altgeräte (WEEE).

NL

Het symbool op het product of op de verpakking wijst erop dat dit product niet
als huishoudafval mag worden behandeld. Het moet echter naar een plaats wor­den gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als
u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt
u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voor­doen in geval van verkeerde afvalbehandeling. Voor meer details in verband
met het recyclen van dit product, neemt u het best contact op met de gemeente­lijke instanties, het bedrijf of de dienst belast met de verwijdering van huishou­dafval of de winkel waar u het product hebt gekocht. Dit apparrat voldoet aan de

Europese richtlijnen 2002/96/CE voor elektrische en elektronische afval (WEEE).

4

Avvertenze

Sistema d’uso

Installazione

Funzionamento

Manutenzione

INDICE

IT

5

AVVERTENZE

I bambini e le persone inesperte o i disabili
possono utilizzare l’apparecchio solo sotto
la supervisione di adulti.

L’aria raccolta non deve essere convoglia­ta in un condotto usato per lo scarico di
fumi di apparecchi alimentati con energia
diversa da quella elettrica (impianti di ri­scaldamento centralizzati, termosifoni,
scaldabagni, ecc.).

Per lo scarico dell’aria da evacuare rispet­tare le prescrizioni delle autorità compe­tenti.

Prevedere un’adeguata areazione del locale

quando una cappa ed apparecchi alimentati

con energia diversa da quella elettrica (stufe
a gas, ad olio, a carbone, ecc.), vengono usa-

ti contemporaneamente. La cappa aspirante
evacuando l’aria potrebbe creare una pres­sione negativa nella stanza.

La pressione negativa del locale non deve
superare i 0,04 mbar, evitando così il risuc­chio dei gas di scarico della fonte di calore.
Pertanto bisogna attrezzare il locale con delle
prese d’aria che alimentino un usso costan­te di aria fresca.

Quando l’etichetta dati tecnici interna alla
cappa mostra il simbolo , l’apparecchio
è in classe II°, quindi non necessita di colle-

gamento a terra.

Quando l’etichetta dati tecnici interna alla
cappa non mostra il simbolo , l’apparec-
chio è in classe I°, quindi necessita di colle-

gamento a terra.

Nell’operazione di collegamento elettrico as­sicurarsi che la presa di corrente sia munita di

collegamento a terra e vericare che i valori

di tensione corrispondano con quelli indicati

nella targhetta all’interno dell’apparecchio.

Prima di procedere a qualsiasi operazione di

pulizia o manutenzione è necessario togliere
l’apparecchio dalla rete.

Se l’apparecchio non è provvisto di cavo
essibile non separabile e di spina, o di altro

dispositivo che assicuri la omnipolare di­sinserzione dalla rete, con una distanza di
apertura dei contatti di almeno 3 mm, allora
tali dispositivi di separazione dalla rete devo-

no essere previsti nell’istallazione ssa.

Se l’apparecchio è provvisto di cavo alimen-

tazione e di spina, deve essere posto in modo
che la spina sia accessibile.

Evitare l’uso di materiali che causano am­mate (ambè) nelle immediate vicinanze
dell’apparecchio. Nel caso di fritture fare
particolarmente attenzione al pericolo di
incendio che costituiscono olio e grassi.
Particolarmente pericoloso per la sua in­ammabilità è l’olio già usato. Non usare
griglie elettriche scoperte. Per evitare un
possibile rischio di incendio attenersi alle
istruzioni indicate per la pulizia dei ltri
antigrasso e la rimozione di eventuali de­positi di grasso sull’apparecchio.

SISTEMA D’USO

I modelli SLT950 EM SLT951 EM e SLT952

EM (External Motor) possono essere utilizzati

solo se abbinati a motori esterni dello stesso
produttore.

Il modello SLT952 è dotato di motore a bordo.

Prima di procedere nell’installazione dell’ap­parecchio vericare che tutti i componen-

ti non siano danneggiati, in caso contrario
contattare il rivenditore e non proseguire con

l’installazione.

Inoltre leggere attentamente tutte le istruzio­ni di seguito riportate.

- Utilizzare un tubo di evacuazione aria che abbia
la lunghezza massima non superiore a 5 metri.

- Limitare il numero di curve nella canalizza-

zione poiché ogni curva riduce l’ecienza di
aspirazione equiparata a 1 metro lineare. (Es:
se si utilizzano n°2 curve a 90°, la lunghezza

della canalizzazione non dovrebbe superare i

3 metri di lunghezza).

- Evitare cambiamenti drastici di direzione.

- Utilizzare un condotto con diametro da
150mm costante per tutta la lunghezza.

- Utilizzare un condotto di materiale appro­vato normativamente.

6

INSTALLAZIONE

SLT950 EM – SLT951 EM

Realizzare un controsotto con una apertura
delle dimensioni di:
SLT950 EM: 1465x965mm con distanza mi­nima di 270mm tra sotto e controsotto;
SLT951 EM: 1065x665mm con distanza mi­nima di 270mm tra sotto e controsotto, è

possibile scegliere il lato della cappa sul qua-

le far deuire l’aria aspirata. Dopo aver scelto

la posizione migliore, predisporre la cana­lizzazione; la fornitura in dotazione com­prende un raccordo uscita aria del diametro

di 150mm da installare all’uscita prescelta.

Lasciare chiusi i fori di evacuazione non uti­lizzati.

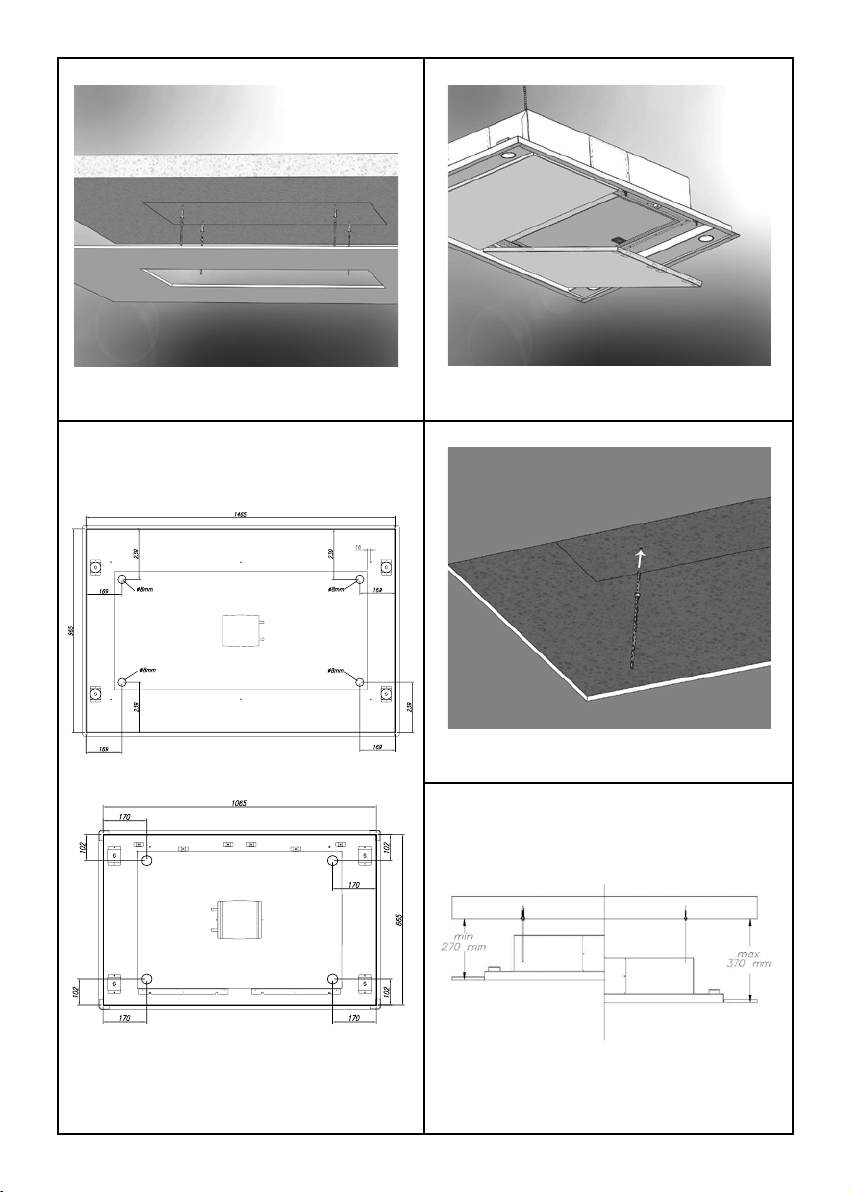

Disegnare nel sotto solido il perimetro del

foro di alloggio della cappa a cielo in base al

modello prescelto (Dis. 1); eettuare n° 4 fori
al sotto rispettando le dimensioni riportate
nel dis. 2; inserire nei fori i tasselli metrici
forniti in dotazione; aprire i pannelli inox e
rimuovere i ltri antigrasso per evitare even­tuali danni e permettere l’installazione (Dis.3
); avvitare le barre lettate in dotazione nei
tasselli (dis.4);le barre lettate sono lunghe
250 mm e permettono l’installazione della
cappa a cielo ad una distanza dal sotto so­lido compresa tra 270 mm e 370 mm (Dis. 5);

in caso di installazioni più ampie tra la cappa

a cielo e il sotto occorre munirsi di barre
lettate più lunghe. Eettuare il collegamen-

to elettrico e collegare il tubo di evacuazione

dell’aria; inserire la cappa a cielo nella nicchia
facendo entrare le barre lettate nei fori (Dis.

6), il bordo esterno della cappa a cielo deve
coincidere perfettamente con il controsot­to. Inserire nelle barre lettate i piastrini for-

niti in dotazione e i dadi facendo attenzione

nel tirarli adeguatamente (dis. 7); riposizio­nare in sede i ltri antigrasso e i pannelli di
copertura dei ltri antigrasso.

SLT952 – SLT952EM

Realizzare un controsotto con un’apertura
delle dimensioni di:
SLT952 (MOTORE A BORDO) : 1050x645mm
con distanza minima di 450mm tra sotto e
controsotto.
SLT952 EM (external motor): 1050x645mm
con distanza minima di 250mm tra sotto
e controsotto.

E’ possibile scegliere il lato della cappa sul
quale far deuire l’aria aspirata.

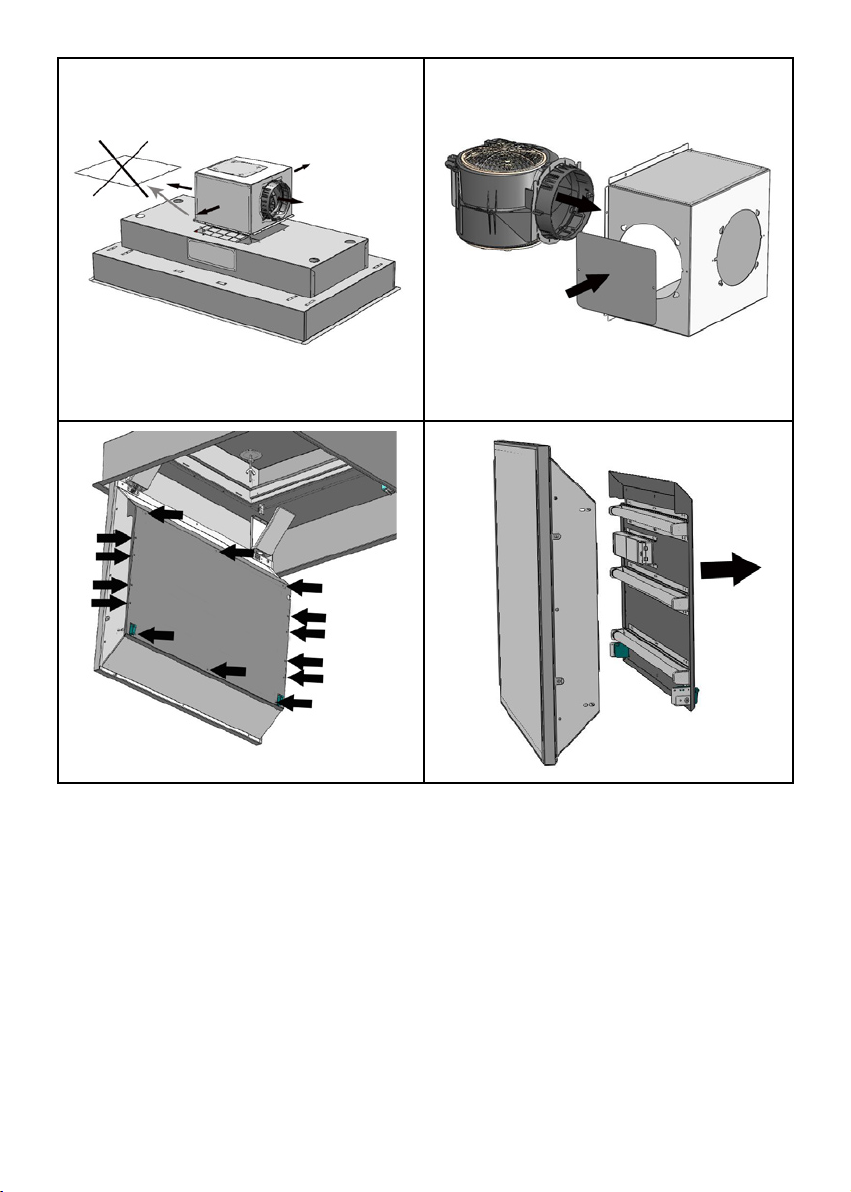

Nel modello SLT952, rimuovere il tappo di
chiusura nella parte superiore e posizionarvi

il motore di aspirazione (vedi dis.12). Colle­gare il cavo elettrico del motore all’apposito
connettore presente all’interno della cappa,
orientare la angia uscita aria nella direzione
preferita e ssare il motore alla carcassa uti-

lizzando le viti rimosse in precedenza.

Nel caso sia necessario orientare l’uscita
aria verso l’alto, occorre rimuovere il tappo

di chiusura indicato nel dis. 13. Rimuovere le
viti di ssaggio del motore, estrarlo, ruotar­lo, inserirlo nel foro di uscita appena aperto

e ssarlo con le viti rimosse in precedenza.

Il foro non utilizzato deve essere chiuso con

l’apposito tappo.
Nel modello SLT952 EM, è possibile utilizzare
le uscite laterali o l’uscita superiore ssando
le apposite ange, fornite in dotazione, dopo

aver rimosso il tappo di chiusura.

Le uscite laterali prevedono la angia ret­tangolare in alternativa, nell’uscita superio­re è possibile ssare la angia da diametro

200mm eventualmente aggiungere la ridu­zione a 150mm se necessaria.
Lasciare chiusi i fori di evacuazione non uti­lizzati.

Disegnare nel sotto solido il perimetro del

foro di alloggio della cappa a cielo in base al

modello prescelto (Dis. 1); eettuare n° 4 fori
al sotto rispettando le dimensioni riportate
nel dis. 2; inserire nei fori i tasselli metrici

forniti in dotazione.

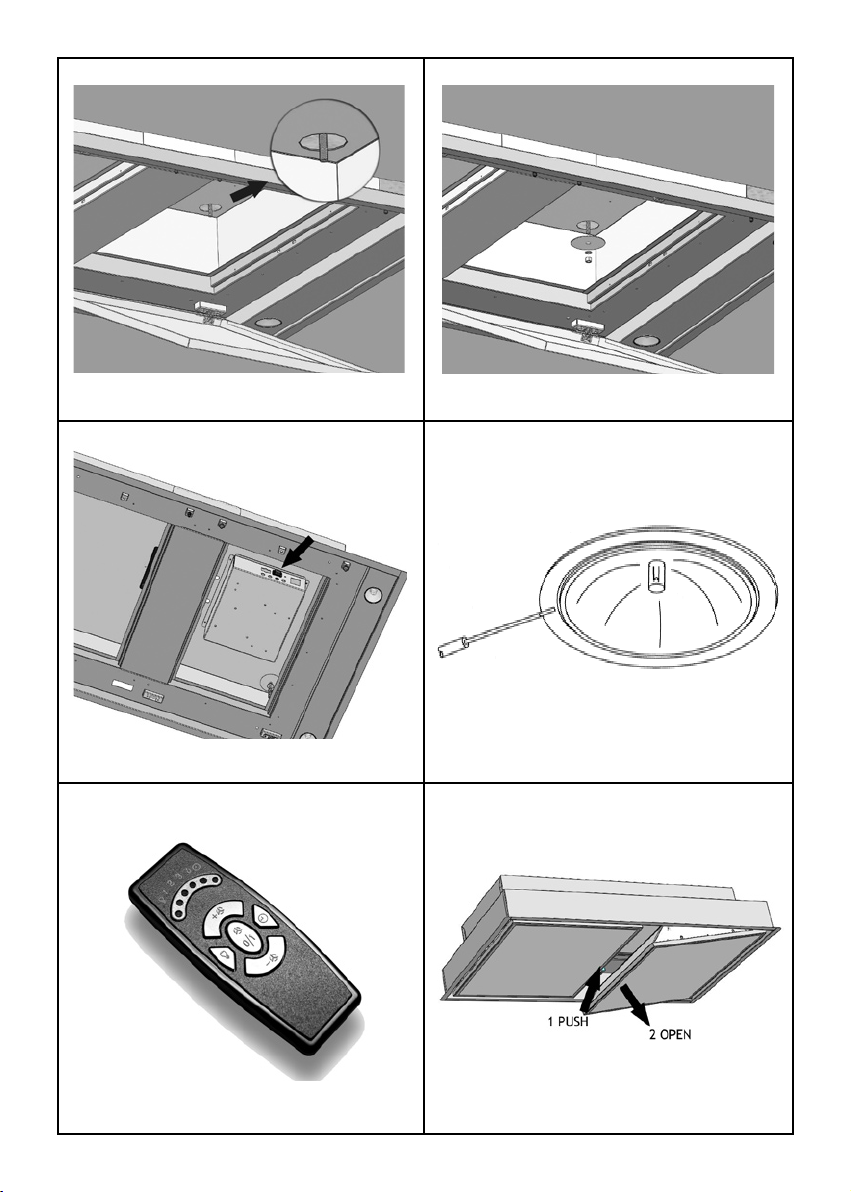

Aprire i pannelli eettuando una leggera

pressione come indicato nel dis. 11, sorreg-

gerli durante l’apertura e rimuovere i ltri

antigrasso agendo nella apposita maniglia.

Avvitare le barre lettate in dotazione nei
tasselli (dis.4); le barre lettate sono lunghe
250 mm e permettono l’installazione della
cappa SLT952 EM ad una distanza dal sotto

solido massima di 420 mm. Nel caso di in­stallazioni più ampie tra la cappa a cielo e il

sotto occorre munirsi di barre lettate più
lunghe; analogamente in caso di profondità

della nicchia inferiori a 380 mm sarà neces­sario tagliare le barre lettate fornite in do­tazione.

7

Per il modello SLT952, con motore a bordo,

utilizzare le barre lettate con lunghezza pari

a 300mm fornite in dotazione con il motore
di aspirazione, le barre lettate sono calcola­te per installare la cappa ad una distanza dal

sotto solido di 450mm.

In caso di installazioni più ampie tra la cappa

a cielo e il sotto occorre munirsi di barre
lettate più lunghe.

Eettuare il collegamento elettrico e collega­re il tubo di evacuazione dell’aria; inserire la

cappa a cielo nella nicchia facendo entrare le
barre lettate nei fori (Dis. 6), il bordo ester­no della cappa a cielo deve coincidere per-

fettamente con il controsotto. Inserire nelle
barre lettate i piastrini forniti in dotazione e

i dadi facendo attenzione nel tirarli adegua-

tamente (dis. 7); riposizionare in sede i ltri

antigrasso e chiudere i pannelli.

FUNZIONAMENTO

Radiocomando per il comando a distanza di

cappe aspiranti (g. 10).

Caratteristiche tecniche:

- Alimentazione a pila alkalina: 12V mod 23°

- Frequenza di lavoro : 433.92 MHz

- Consumo max. : 25 mA

- Temperatura d’esercizio : - 20 + 55°C

Descrizione di funzionamento:

- Per accendere o spegnere la cappa premere

una sola volta il tasto:

- Per aumentare la velocità no alla 4a (max)
premere il tasto :

- Per diminuire la velocità no alla 2a pre­mere il tasto:

- Per tornare alla 1 a velocità da una superio-

re premere due volte il tasto:

- Per accendere e spegnere le luci premere

il tasto:

Al primo tocco del tasto luce le lampade si
accendono alla massima potenza. Mante­nendo premuto il tasto, la luce diminuisce di
intensità per poi aumentare continuamente.
Lasciando il tasto, la luminosità rimane im-

postata. Toccando nuovamente il tasto luce è

possibile spegnere le lampade.

Per impostare il temporizzatore premere il

tasto:

8

Il led più a destra inizierà a lampeggiare (ogni
5 secondi), la cappa rimane accesa per un

tempo di 10 min alla velocità selezionata per
poi spegnersi automaticamente. Aumentando
o diminuendo la velocità mentre il tempo­rizzatore è attivo, quest’ultimo viene disabi­litato.

Modalità di funzionamento:

Nel caso siano installati due sistemi cappa­radiocomando nello stesso locale o nelle im­mediate vicinanze i sistemi avendo lo stesso
codice di trasmissione potrebbero essere in­uenzati quindi è necessario cambiare il co­dice di un solo radiocomando.

ATT.: La batteria deve essere sostituita ogni
anno per garantire la portata ottimale del tra­smettitore, per sostituire la batteria scarica
rimuovere il coperchio di plastica, togliere la
batteria in uso e inserirne una nuova rispet­tando la polarità indicata nel contenitore. La
batteria usata deve essere smaltita negli ap­positi contenitori.
Il prodotto è dotato di un dispositivo elettro­nico che permette lo spegnimento automati­co dopo quattro ore di funzionamento dal-

l’ultima operazione eseguita.

Generazione di un nuovo codice di tra­smissione:

Il radiocomando viene fornito dalla fabbrica

con dei codici predeniti. Se si desidera una

nuova generazione di codici, occorre ese-

guire la seguente procedura: Premere con­temporaneamente i tasti UP (+), STOP (0/1)
e DOWN (-) in modo continuo per 2 secondi,
nello stesso tempo si avrà l’accensione dei
led, succes-sivamente premere i tasti UP (+)
e DOWN (-), 3 lampeggi dei led indicheran­no che l’operazione è stata completata. ATT:
questa operazione cancella in maniera deni-

tiva i codici preesistenti.

Apprendimento del nuovo codice di tra­smissione:

Dopo aver cambiato il codice di trasmissio­ne nel radiocomando, occorre far apprendere
alla centrale elettronica della cappa aspirante

il nuovo codice nel seguente modo: premere
il tasto d’emergenza (visibile dopo l’apertura
del pannello frontale) per due volte conse-

cutive in modo da togliere alimentazione al
prodotto e ripristinarla, da questo momento
ci sono 15 secondi di tempo per premere il
tasto luce per far si che la cappa si sin­cronizzi con il nuovo codice.

MANUTENZIONE

Un’accurata manutenzione garantisce un

buon funzionamento ed un buon rendimento
nel tempo.

Una cura particolare va rivolta ai ltri anti­grasso, per rimuovere il ltro antigrasso pro­cedere come segue in base al modello:
SLT950 SLT951: Aprire il pannello inox ti-

randolo leggermente verso il basso come da
dis. 3.
SLT952 SLT952EM: Aprire i pannelli eet­tuando una leggera pressione come indicato

nel dis. 11, sorreggerli durante l’apertura.

A completa apertura rimuovere il ltro anti­grasso agendo sull’apposita maniglia.

Per il ripristino del ltro antigrasso dopo la
pulizia eseguire l’operazione inversa.

Attenzione, quando riagganciate il pannello

inox di copertura del ltro antigrasso fare at­tenzione che sia ben ssato.

Per la pulizia dell’apparecchio stesso viene

consigliato l’uso di acqua tiepida e detersivo
neutro, evitando l’uso di prodotti contenenti

abrasivi. Per la pulizia di apparecchi in acciaio
viene consigliato l’uso di prodotti specializ­zati, seguendo le istruzioni indicate sul pro­dotto.

Per sostituire la lampada dicroica, (SLT950 e

SLT951) slare la lampada (dis. 9) e sostituire

con una lampada delle stesse caratteristiche.

Per la sostituzione delle lampade uorescen­ti (SLT952 e SLT952EM) occorre scollegare il

prodotto dalla rete elettrica quindi, aprire il

panello interessato eettuando una leggera

pressione come indicato nel dis. 11, sorreg-

gerlo durante l’apertura.

Rimuovere le viti perimetrali indicate dal dis.

14; estrarre il supporto delle lampade uore­scenti (dis. 15), procedere nella sostituzione

con lampada delle stesse caratteristiche.
Ripristinare il pannello e le viti rimosse in
precedenza.

Per la sostituzione dell’alimentatore delle
lampade uorescenti agire analogamente a

come descritto sopra.

9

Warnings

Uses

Installation

Working

Maintenance

CONTENTS

GB

10

WARNINGS

The appliance is not intended for use by
young children or inrm persons without
supervision. Young children should be su­pervised to ensure they do not play with
the appliance.

The air sucked can’t be conveyed throu­gh or into a duct used to let out fumes
from appliances fed by energy other than
electric power (eg. centralized heating, ra­diators, water-heaters, etc.).

To evacuate the air outlet, please comply
with the pertaining rules given by compe­tent authorities.

Provide the room with an adequate aeration
when a cooker hood and appliances fed by

energy other than electric power (gas-, oil-,
or coal- stoves, etc.) are used simultaneously.

The cooker hood, when evacuating the sucked
air, could generate a negative pressure in the

room- which can’t exceed the limit of 0.04
mbar, in order to avoid the suck of exhausts

deriving from the heat-source. Therefore the
room should be provided with air-intakes to

allow a costant ow of fresh air.

If the rating lable in the cooker-hood shows
the symbol , the appliance is built in class
II° and it does not need any earth connec-
tion.

If the rating lable in the cooker-hood does
not show the symbol , the appliance is
built in class I° and it needs the earth con-
nection.

When performing the electrical connections
on the appliance, please make sure that the
current-tap is provided with earth connection
and that voltage values correspond to those
indicated on the label placed inside the ap­pliance itself.

Before carrying out any cleaning or maintai­ning operations, the appliance needs to be
removed from the electric grid.

another device ensuring omnipolar discon­nections from the grid, with an opening di­stance between the contacts of at least 3 mm,
then such disconnecting devices must be

supplied within the xed installation.

If the appliance is endowed with a supply cord
and a plug, the appliance has to be put in a
place where the plug can be reached easily.

The use of materials which can burst into
ames should be avoided in close proxi­mity of the appliance. When frying, please
pay particular attention to re risk due to
oil grease. Being highly inammable, fried
oil is especially dangerous. Do not use un­covered electric grills. In order to avoid
possible re risk, all instructions for grea­se-lter cleaning and for removing even­tual grease deposits should be strictly fol­lowed.

USES

SLT950 EM SLT951 EM and SLT952 EM mo-

dels (External Motor) can be used only if con­nected with external motors manufactured by

the same producer.
SLT952 model is equipped with internal mo­tor.

Before starting the appliance installation,
please check that all components are not da­maged, in such a case contact your retailer
and do not carry out installation.
Furthermore, please read carefully all of the
following installation instructions.

- Use an exhausting pipe whose maximum
length does not exceed 5 meters.

- Limit the no. of elbows in the piping , since

each elbow reduces the aspiration ecien­cy of 1 linear meter. (Ex.: if you use no. 2 x
90 ° elbows, the length of piping l must not
exceed 3 meters)

- Avoid abrupt direction changes.

- Use a 150 mm constant diameter pipe for
the whole length.

- Use piping approved by standards in force.

If the appliance is not provided with a non-

separable exible cable and plug, or with

11

INSTALLATION

SLT950 EM – SLT951 EM

This appliance can only be used in the ex­traction version. It must be connected to a

separate DHK7000 motor (sold separately).

Fit a false ceiling with an opening that has the

following dimensions:
SL950 1465x965 mm with a minimum gap

of 270 mm between the ceiling and the false
ceiling.

SL951 1065x665 mm with a minimum gap

of 270 mm between the ceiling and the false
ceiling.
It is possible to select the side of the hood for

the exhaust air conduit.

After choosing the most suitable position,
prepare the ducting: the attachments provi­ded include a round ring with a diameter of
150 mm for the top outlet and an oval ring

with an oval/circular union (diameter 150
mm) for a side outlet, if necessary.
Leave any unused exhaust outlets closed.

Draw the outline of the hole to house the cei­ling-mounted hood, according to the chosen

model on the solid ceiling (Fig. 1); make 4

holes in the ceiling according to the mea-

surements shown in Fig. 2; place the metric
plugs provided in the holes; Open the stain­less steel panels and remove the grease lters

to avoid damaging them in any way and for

easier installation (Fig. 3); screw the threa­ded bars provided into the plugs (Fig.4); the

threaded bars are 250 mm long and serve to
install the ceiling-mounted hood at a distan­ce from the solid ceiling of between 270 mm

and 370 mm (Fig. 5); in case of a larger gap

between the hood and the ceiling, use longer
threaded bars. Make the electrical connec-

tions and connect the air outlet ue; Insert

the ceiling-mounted hood into the niche, in-

serting the threaded bars into the holes (Fig.

6); the outer edge of the hood needs to be
perfectly ush with the false ceiling. Place the

plates and nuts provided over the threaded
bars, making sure to tighten them securely

(Fig. 7); ret the grease lter and lter cover

panels.

SLT952 – SLT952 EM

Fit a false ceiling with an opening that has the

following dimensions:
SLT952 (INTERNAL MOTOR): 1050x645mm

with a minimum distance of 450mm between

the ceiling and the false ceiling;

SLT952 EM (EXTERNAL MOTOR):

1050x645mm with a minimum distance of

250mm between the ceiling and the false

ceiling;

It is possible to select the side of the cooker
hood where the air suctioned can be dischar­ged.
In the SLT952 model, remove the plug in the

upper part of the appliance and t the suc­tioning unit. (see g.12). Connect the motor

electric cable to the suitable connector found
inside the cooker hood , orient the air out-let

ange towards the desired direction and x

the motor to the cooker hood body by using
the screws previously removed.
If it is necessary to orient the air out-let
upwards, please remove the plug shown in

g. 13. Remove the motor xing screws ,

pull the motor out, rotate it and then insert

it in the out-let hole just opened and x it by

using the screws previously removed.
Unused holes must be closed with the suita­ble plug.
In the SLT952 EM model, it is possible to
use the side air-out-lets or the top out-let

by using suitable anges, supplied with the

appliance, after having removed the plug.

Side out-lets also have a rectangular ange

as an alternative, while in the top out-let it

is possible to x a 200mm diameter ange

and eventually add the 150mm union if ne­cessary.
Leave any unused air out-let holes closed.

Draw the outline of the hole to house the cei­ling-mounted cooker hood in the solid cei-

ling, accordingly to the model chosen (Fig.

1); drill no. 4 holes in the ceiling, according
to the dimensions shown in g. 2; insert the

metric screw anchor provided into the holes.
Open the panels by slightly pressing them, as

shown in g. 11, holding them during ope­ning , and remove the grease lters by acting

on their handle. Screw the threaded bars sup­plied with the appliance into the metric screw

anchors (g.4); threaded bars are 250 mm

long and allow the installation of SLT952 EM
cooker hood at a maximum distance of 420
mm from the solid ceiling. In case of a wider
distance between the cooker hood and the

ceiling, use longer threaded bars; similarly,

12

in case the recess has a depth lower than 380
mm., cut the threaded bars supplied with the
appliance.

For SLT952 model, with internal motor, use
the 300mm long threaded bars provided for
the suctioning unit; threaded bars are inten­ded to install the cooker hood at a distance of
450mm from the solid ceiling.
In case of a wider distance between the cei­ling-mounted cooker hood and the ceiling,
use longer threaded bars .

Make the electrical connection and connect
the air out-let pipe; place the ceiling-moun­ted cooker hood into the recess, inserting

the threaded bars into the holes (Fig. 6); the

outer edge of the cooker hood needs to be

perfectly ush with the false ceiling. Insert

the plates and the nuts provided into the
threaded bars, making sure to tighten them

securely (g. 7); ret the grease lters into

their seating and close the panels.

WORKING

6 - channel radio control for cooker hood re-

mote (g. 10).

Technical data:

Alkaline battery powered: 12v mod. 23A
Operating frequency: 433.92 Mhz
Combinations: 4096
Max. consumption: 25mA
Operating temperature: -20° : +55°C

- To light the cooker hood on or to

light it o press the button:

- To increase the speed up to the

fourth one press the button:

- To reduce the speed up to the

second one press the button:

- To go from a high speed back to

the rst one press twice the button:

- To give power to the lights or to

shut them down press the button:

The “light” switch can turn the lights on and

o. after the rst touch of the light switch the
lamps turn on at the maximum power. Kee-

ping the switch pressed the intensity of the
light decreases and then increases continuo­usly. Leaving the switch the brightness re­mains set up. Touching again the light switch

it is possible to turn the lamps o.

- To set the timer up press the

button:

The LED on the right side will start to ash
(every 5 seconds), the hood will work for 10

minutes at the selected speed and then it li-

ghts automatically o. If the client increases

or reduces the speed while the timer is on,
this is automatically stopped.

13

Standard conguration
If two cookerhoods-radiocontrol system are
installed in the same room or in the immediate

vicinity, each system may aect the operation

of the other, due to the fact that they have the
same code. Therefore it will be necessary to
change the code of one of the radio controls.

Warning:
The battery should be replaced eve­ry yearto guarantee the optimal range of
the transmitter. To replace the exhausted
battery, take the plastic lid o, remove the
battery and replace it with a new one, ob­serving the correct battery polarities. Used
batteries should be discarded in special
collection bins.

Generating a new transmission code

The radiocontrol is supplied by the manufac­turer with default codes stored. If you want to

create a new set of codes, proceed as follows:

press and hold the UP, STOP and DOWN but­tons simultaneously for 2 seconds. Afterthe
LEDS light up, press the UP and DOWN button

swithin 5 seconds. The LEDS will ash 3 times

to indicate that the process is completed.
WARNING: This procedure deletes all pre­viously stored codes.

Learning the new transmission code
After changing the transmission code on the
radio control, the cooker hood electronic con­trol unit must be made to set the new code

as follows: press the main Power O button

on the cookerhood and then restore power

to the electronic control unit. Within the next

15 seconds, press the Light button. This will
ensure the control unit is synchronized with
the new code.

MAINTENANCE

An accurate maintenance guarantees good
functioning and long-lasting performance.

A special care must be paid with grease l­ters: please follow the following steps to
remove the grease lter, accordingly to the
cooker hood model:
SLT950 SLT951: Open the stainless steel pa-

nel by slightly pulling it downwards, as shown

in g. 3.
SLT952 SLT952EM: Open the panels by sli­ghtly pressing them , as shown in g. 11,

holding them during opening.

After opening the panel completely, remove

the grease lter by pulling the handle.

To reinsert the grease lter after the cleaning,

just perform the opposite operation.

To clean the appliance itself tepid water
and neutral detergent are recommended,
while abrasive products must be avoided. For
steel appliances specialized detergents are

recommended (please follow the instructions

indicated on the product itself to obtain the

desired results).

Attention: after refastening the stainless steel

panel make sure that it is properly xed.
To replace the dichroic lamp, (SLT950 -
SLT951) remove the lamp (Fig. 9) and replace

it with a lamp of the same kind 1.

It is necessary to disconnect the appliance
from the electrical network to replace the

uorescent lamps (SLT952 and SLT952EM):

open the panel by slightly pressing it as

shown in g. 11, and holding it during ope­ning. Remove the screws shown in g. 14;
pull out the uorescent lamps support (g.

15), and replace the old lamp with a new one

with same characteristics.
Ret the panel and the screws previously re­moved.
Follow the steps described above to replace

the uorescent lamps ballast.

14

INDEX

Attention

Version de l’appareil

Installation

Fonctionnement

Entretien

15F16

ATTENTION

* Les enfants, les personnes dépendantes ou
handicapée ne peuvent utiliser l’appareil que
si elles sont sous la surveillance d’adultes.

* L’air aspiré ne doit pas être canalisé dans
un conduit qui est utilisé pour évacuer les
fumées produites par des appareils ali­mentés par des sources d’énergie autres
que l’énergie électrique (installations de
chauage central, radiateurs, chaue-eau,
etc.).

* Pour évacuer l’air qui doit être éliminé
respectez les prescriptions des autorités
compétentes.

* Prévoyez une aération de la pièce adéquate

quand une hotte et des appareils alimentés
par une énergie autre que l,énergie électri-

que (poêle à gaz, à charbon, etc.) sont uti­lisés en même temps. En eet, en évacuant
l’air, la hotte pourrait créer une dépression
dans la pièce. La pression négative de la pièce

ne doit pas dépasser 0,04 mbar, évitant ainsi
que la source de chaleurs provoque un appel
des gaz qui doivent être évaqués. Il est donc

nécessaire d’équiper la pièce de prises d’air
alimentant un ux d’air frais constant.

Quand l’ètiquette des caractéristiques te­chniques, qui se trouve dans la hotte mon­tre le symbole , l’appareil est en classe
II°, par conséquent il n’a pas besoin de au­cune connexion à la terre.

Quand l’ètiquette des caractéristiques te­chniques, qui se trouve dans la hotte ne
montre pas le symbole , l’appareil est
en classe I°, par conséquent il a besoin de
la connexion à la terre.

* L’ors du raccordement électrique assurez-

vous que la prise de courant soit munie de

mise à la terre; vériez aussi que les valeurs

de tension correspondent à celles qui sont
indiquées sur la plaque des caractéristiques

de l’appareil, qui se trouve à l’intérieur de

celui-ci.

*Avant de procéder à une opération d’entre­tien ou de nettoyage quelconque, il faut dé-

brancher l’appareil.

Si votre appareil n’a pas pas de câble exible

qui ne peut pas être séparé, ni de prise ou bien
d’autre dispositif qui garantisse le débranche­ment de tous les pôles du réseau,avec une

distance d’ouverture entre les contacts d’au

moins 3mm., ces dispositif de séparation du

réseau doivent alors être prévus dans l’instal­lation xe.

Si l’appareille xé est pourvu du câble de l’ali­mentation et une che, l’appareille doit être
placé de manière que la che soit facilement

accessible.

* Evitez d’utiliser des matériaux qui causent
des ambées à proximité de l’appareil. Dans
le cas de fritures, faites tout particulière­ment attention au danger d’incendie que
représentent les huiles et les corps gras.
A cause de son inammabilité l’huile usa­gée est particulièrement dangereuse. N’uti­lisez pas de grilles électriques découvertes.
Pour éviter des risques d’incendie possibles
suivez les instructions donnèes concernant
le nettoyage des ltres anti-graisses et sur
la façon d’enlever des dépots éventuels de
graisse sur lappareil.

VERSIONS DE L’APPAREIL

Les modèles SLT950 EM SLT951 EM et SLT952
EM (Esternal Motor) peuvent être utilisés seu­lement s’ils sont couplés à des moteurs ex-

ternes du même producteur.

Avant de commencer l’installation de l’ap­pareil verier si tous les composants ne sont
pas endommages; dans le cas contraire, con­tacter le revendeur et ne pas poursuivre l’in-

stallation. En outre, lire attentivement toutes

les instructions suivantes:

- Utiliser un tuyau d’evacuation d’une lon­gueur maximale de 5 metres.

- Limiter le nombre des coudes de la canali-

sation, puisque chaque coude reduit le ren­dement d’aspiration d’un metre lineaire. (Par
exemple: si on utilise 2 coudes de 90° la lon­gueur de la canalisation ne doit pas depasser
les 3 metres).

- Éviter des drastiques changements de di­rection.

- Utiliser un conduit d’un diametre de 150

mm pour toute la longueur.

- Utiliser un conduit en materiel approuve par
la reglementation.

INSTALLATION

SLT950 EM - SLT951 EM

Réaliser un faux plafond avec une ouverture
ayant les dimensions suivantes:
SLT950 EM: 1465x965mm avec distance mi­nimum de 270mm entre plafond et faux pla­fond;
SLT951 EM: 1065x665mm avec distance mi­nimum de 270mm entre plafond et faux-pla­fond; Choisir le côté de la hotte par lequel
l’air sera évacué. L’air peut également être

évacué par le dessus.

Après avoir localisé la bonne solution, prédi­sposer le tuyau d’évacuation qui sera relié au

moteur séparé.
La fourniture en dotation comprend une bri­de circulaire 150mm pour la sortie supérieu­re et une bride ovale avec un raccord ovale
150mm en cas de sortie latérale.
Veiller à laisser fermé les orices d’évacua­tion non employés.

Dessiner sur le plafond solide le périmètre

du trou de logement de la hotte selon le

modèle choisi (Des. 1); eectuer n° 4 trous

sur le plafond en respectant les dimensions

reportées dans le dessin 2; introduire dans

les trous des goujons métriques fournis en

dotation; ouvrir les panneaux inox et retirer
les ltres anti-graisse pour éviter les dom­mages et permettre l’installation (Des. 3);
visser les barres letées fournies en dotation
dans les goujons (Des. 4); les barres letées

ont une longueur de 250 mm et elles permet-

tent l’installation de la hotte à une distance

du plafond solide comprise entre 270 mm et

370 mm (Des. 5); en cas d’installations plus

vastes entre la hotte et le plafond, il est né-

cessaire de se munir de barres letées plus
longues. Eectuer le branchement électrique
et relier le tube d’évacuation de l’air; intro-

duire la hotte dans la niche en faisant entrer

les barres letées dans les trous (Des. 6), le
bord externe de la hotte doit coïncider par­faitement avec le faux-plafond.

Introduire dans les barres letées les plaquet-

tes fournies en dotation et les écrous en fai-

sant attention de la tirer correctement (Des.

7); ensuite Fixer la hotte avec les vis fournies

en dotation.

SLT952 - SLT952 EM

Réaliser un faux plafond avec une ouverture
des suivantes dimensions:
SLT952 (MOTEUR A BORD): 1050x645mm

avec un écart minimum de 450mm entre le

plafond et le faux plafond;
SLT952EM (esternal motor): 1050x645mm

avec un écart minimum de 250mm entre le

plafond et le faux plafond;

Il est possible de choisir le côté de la hotte où

faire sortir l’air aspiré.
Pour le modèle SLT952, enlever le bouchon

de fermeture qui se trouve dans la partie

supérieure e positionner le moteur d’aspi­ration (voir dessin 12). Brancher le câble

électrique du moteur dans le connecteur ap-

proprié qui se trouve à l’intérieure de la hotte,

orienter le collet sortie air dans la direction

préférée et xer le moteur à la carcasse en

utilisant les vis précédemment enlevés.

Dans le cas où il est nécessaire d’orienter la

sortie air vers le haut, il faut enlever le bou­chon de fermeture indiqué dans le dessin 13.

Enlever les vis de serrage du moteur ; puis
il faut le retirer, le rouler et l’insérer dans le
trou eectué et ensuite le xer avec les vis

précédemment enlevés. Fermer le trou non
utilisé avec le bouchon approprié.

Pour le modèle SLT952 EM, il est possible
d’utiliser les sorties latérales ou la sortie
supérieure en xant les collets appropriés,
fournis en dotation, après avoir enlevé le

bouchon de fermeture.
Les sorties latérales prévoient un collet

rectangulaire comme autre possibilité; pour
la sortie supérieure il est possible xer un
collet du diamètre de 200mm; éventuelle-

ment on peut ajouter une réduction à 150mm
si nécessaire.

Laisser fermés les trous d’évacuations non

utilisés.

Dessiner sur le plafond solide le périmètre du
trou du logement de la hotte à ciel d’après le
modèle choisi (dessin 1) ; eectuer n° 4 trous

dans le plafond en respectant les dimensions

comme au dessin 2 ; insérer dans les trous

les chevilles métriques fournies en dotation.

17

Ouvrir les panneaux par une légère pression
comme indiqué dans le dessin 11 ; les sou­tenir pendant l’ouverture et enlever les ltres

anti-graisse en se servant de la poignée ap­propriée.

Visser les barres letées en dotation dans les
chevilles (dessin 4) ; les barres letées sont
longues 250mm et elles permettent l’instal-

lation de la hotte SLT952 EM à une distan­ce du plafond solide de 420mm maximum.

Dans le cas d’installations plus larges entre

le hotte à ciel et le plafond, il faut se munir

de barres letées plus longues ; dans le cas

où la profondeur de la niche est inférieure à
380mm, il est nécessaire couper les barres

letées fournies en dotation.

Pour le modèle SLT952, avec moteur à bord,
il faut utiliser les barres letées de 300mm
fournies en dotation avec le moteur d’aspi­ration ; les barres letées sont calculées pour

installer la hotte à une distance du plafond
de 450mm.

Dans le cas d’installations plus larges entre la

hotte à ciel et le plafond, il faut se munir de

barres letées plus longues;

FONCTIONNEMENT

Radiocommande 6 canaux pour commande à
distance de hottes d’aspiration (g. 10).

Caracteristiques techniques

Alimentation pile alkaline: 12v mod.23A
Frequence de service: 433,92 Mhz
Combinaisons : 4096
Consommation maximum: 25mA
Temperature de service: -20° : +55°C

- Pour allumer ou eteindre la hotte,
frapper une fois la touche:

- Pour augmenter la vitesse jusqu’a
la 4°(maximum) frapper la touche:

- Pour diminuer la vitesse jusqu’a
la 2° frapper la touche:

Eectuer le branchement électrique et relier
le tuyau d’évacuation d’air; insérer la hotte

à ciel dans la niche en faisant entrer les bar-

res letées dans les trous (dessin 6) ; le bord
externe de la hotte à ciel doit concorder par­faitement avec le faux plafond. Insérer dans
les barres letées les plaquettes fournies en

dotation et les écrous en faisant attention à

les tirer adéquatement (dessin 7) ; reposi
tionner les ltres anti-graisse et fermer les
panneaux.

- Pour revenir sur la 1° vitesse depuis
une vitesse superieure, frapper
deux fois la touche:

- Pour allumer ou eteindre les
lumieres, frapper la touche:

-

Grace au bouton “lumière” on peut allumer ou
éteindre la lumière même. En appuyant sur
cette touche pour la première fois, les lam­pes s’allument à la puissance maximale. En

appuyant sur cette touche de façon continue,

l’intensité de la lumière diminue et ensuite

augmente continuellement. En relachant la

touche, la lumière reste posée. En appuyant

encore une fois sur la même touche, il est

possible d’éteindre la lumière.

- Pour programmer le temporisateur,

frapper la touche:

18

Le voyant lumineux a l’extreme droitese met
a clignoter (toutes les 5 secondes), la hot­te reste allumee pendant 10 mn a la vitesse
selectionnee puis s’eteint automatiquement.

Si on augmente ou diminue la vitesse lorsque

le temporisateur est actionne, ce dernier
s’exclu automatiquement.

Modalites de fonctionnement

Si deux dispositifs hotte-telecommande sont
installees dans la meme piece, ou dans le
voisinage immediat, les dispositifs ayant le
meme code de transmission pourraient etre
inuences, et il est donc necessaire de modi­er le code d’une seule telecommande.

Attention: La pile doit etre remplacee tous les
ans pour garantir la portee oprimale du tran­smetteur - Pour remplacer la pile dechargee,

souleverle couvercle en plastique,retirer

la pile usee et introduire une nouvelle pile
en respectant la polarite indiquee sur le
recipient. La pile usee doit etre eliminee dans
les recipients specialement destines a cet

usage.

Creation d’un nouveau code de transmission

La telecommande est fournie par l’usine avec
des codes predenis. Si on desire creer des
nouveaux codes, il faut suivre la procedure
suivante : frapper simultanement les tou­ches UP(+), STOP (0/1) et DOWN (-) de facon
continue pendant 2 secondes; lesvoyants lu­mineuxs’allument en meme temps; frapper
ensuite les touches UP(+)et DOWN(-); 3 cli­gnotements des voyants lumineux indiquent
que l’operation a ete eectuee.

Attention: Cette operation elimine de maniere
denitive les codes preexistants.

Apprentissage du nouveau code de tran­smission

Apres avoir modie le code de transmission
de la telecommande, il faut que la centrale
electronique de la hotte apprenne le nouveau
code; pour cela, proceder de la facon suivan­te: frapper le poussoir d’arret general de la
hotte, puis retablir l’alimentation sur la cen­trale electronique; a partir de ce moment, on

dispose de 15 secondes pour frapper la tou-

che lumiere qui synchronise la hotte avec le

nouveau code.

ENTRETIEN

Un entretien soigné est une garantie de bon
fonctionnement et de bon rendement de vo­tre appareil dans le temps.

Faites très attention surtout à la grille anti

graisse.

Un soin particulier doit être porté aux ltres
anti-graisse; pour enlever le ltre anti-grais­se procéder selon le modèle:
SLT950 SLT951: ouvrir le panneau inox en
le tirant légèrement vers le bas, comme au

dessin 3.

SLT952 SLT952EM: ouvrir les panneaux par
une légère pression comme indiqué dans le
dessin 11 ; les soutenir pendant l’ouverture.

Pour insérez la grille, exécutez l’opération

contraire.

Attention: accrochez le panneau de la gril-

le anti-graisse en faisant attention à le xer

bien.

Pour nettoyer l’appareil, nous conseillons
d’utiliser de l’eau tiède et du détersif neutre:

évitez les produits abrasifs.

Pour remplacer la lampe dichroique, (SLT950

- SLT951) enlever la lampe (g.9) et la rem­placer avec une lampe du même type.

Pour le remplacement des lampes uorescen­tes (SLT952 e SLT952EM) il faut débrancher le
produit du réseau électrique ; ensuite ouvrir
le panneau intéressé par une légère pression,

comme indiqué dans le dessin 11, en le sou-

tenant pendant l’ouverture.

Enlever les vis périmétrales indiquées dans

le dessin 14; sortir le support des lampes
uorescentes (dessin 15) et procéder avec le
remplacement d’une lampe aux mêmes ca-

ractéristiques.
Remettre le panneau et les vis enlevées pré­cédemment.

Pour le remplacement de l’alimentateur des
lampes uorescentes, procéder comme su-

sdit.

19

Advertencias

Versiones de uso

Instalación

Funcionamiento

Mantenimiento

ÍNDICE

ES

20

ADVERTENCIAS

Los niños, las personas inexpertas o los
minusválidos pueden utilizar el aparato
sólo bajo la supervisión de adultos.

El aire recogido no se tiene que conducir
hacia un conducto usado para la evacua­ción de humos de aparatos alimentados
con energía que no sea eléctrica (instala­ciones de calefacción centralizadas, radia­dores, calentadores de baño, etc.).

Para la evacuación del aire respetar las
prescripciones de las autoridades compe­tentes.

Asegurarse de que haya una buena ventila­ción del local cuando una campana y aparatos
alimentados con energía que no sea la elé-

ctrica (estufas de gas, sistemas de leña, car­bón, aceite, etc.), son usados contemporá-

neamente. La campana aspirante evacuando
el aire podría crear una presión negativa en
la habitación.

La presión negativa del local no tiene que su­perar los 0,04 mbar, evitando de este modo
al recirculación de los gases de descarga de la
fuente de calor. Por lo tanto hay que equipar
el local con tomas de aire que alimenten un

ujo constante de aire fresco.

Cuando la etiqueta de datos técnicos interna
de la campana muestra el símbolo , el
aparato está en clase Ia, por lo tanto no ne-

cesita de conexión a tierra.

Cuando la etiqueta datos técnicos interna de
la campana no muestra el símbolo , el
aparato está en clase Ia, por lo tanto necesita

de conexión a tierra.

En la operación de conexión eléctrica asegu-

rarse de que la toma de corriente tenga co-

nexión a tierra y vericar que los valores de

tensión correspondan con aquellos indicados
en la placa dentro del aparato.

Antes de realizar cualquier operación de lim­pieza o mantenimiento hay que desconectar
el aparato de la red eléctrica.

Si el aparato no cuenta con cable exible que

no se puede separar y con enchufe, u otro
dispositivo que asegure la omnipolar desin­serción de la red, con una distancia de aper­tura de los contactos de por lo menos 3 mm,
entonces tales dispositivos de separación de
la red se tienen que prever en la instalación

ja.

Si el aparato cuenta con cable de alimenta­ción y con enchufe, se tiene que colocar de
manera que sea accesible.

Evitar el uso de materiales que causen lla­mas (ambé) en las cercanías del aparato.
En el caso de frituras poner especial aten­ción al peligro de incendio que constituyen
aceite y grasas. Particularmente peligroso
por su inamabilidad es el aceite ya usado.
No usar parrillas eléctricas descubiertas.
Para evitar un posible riesgo de incendio
atenerse a las instrucciones indicadas para
la limpieza de los ltros antigrasa y la eli­minación de eventuales depósitos de grasa
en el aparato.

VERSIONES

Los modelos SLT950 EM SLT951 EM y SLT952

EM (Esternal Motor) pueden ser usados sólo
combinados con motores externos del mismo

productor.
El modelo SLT952 está equipado con un mo­tor integrado.

Antes de instalar el equipo, comprobar que to-

dos los componentes no esten danados, de lo
contrario pongase en contacto con el vendedor y
no seguir la instalacion. Tambien, por favor, lea

todas las instrucciones que aqui se encuentran.

- Utilice un tubo de evacuacion de aire que
tenga una longitud maxima de no mas de 5

metros.

- Limite el numero de curvas en la canalizacion
ya que cada curva reduce la ecacia de la
aspiracion equivalente a 1 metro. (Ej: si se usan
N° o 2 curvas a 90° la longitud de la canalizacion
no tiene que superar los 3 metros).

- Evite cambios drasticos de direccion.

- Utilizar un tubo con un diametro de 150mm

constante en toda la longitud

- Utilice tuberias de materiales aprobados
por la legislacion.

21

INSTALACIÓN

SLT950 EM - SLT951 EM
SLT950 EM: 1465x965mm con una distancia

mínima de 270mm entre techo y falso techo;
SLT951 EM: 1065x665mm con una distancia
mínima de 270mm entre techo y falso techo;

Es posible elegir el lado de la campana so-

bre el que uirá el aire aspirado. Después de

haber escogido la mejor posición, prepare la

canalización; el suministro incluye un anillo

circular de 150mm de diámetro para la salida
superior y un anillo oval con un racor oval/
circular de 150mm de diámetro para una
eventual salida lateral.

Deje cerrados los oricios de evacuación no

utilizados.

Dibujar en el techo sólido el perímetro del

oricio de alojamiento de la campana en base
al modelo escogido (Dib. 1); efectuar 4 ori-

cios en el techo respetando las dimensiones

indicadas en el dibujo 2; introducir en los ori­cios los tacos sumini-strados junto con la
campana; abrir los paneles inox y quitar los
ltros antigrasa para evitar posibles daños y
permitir la instalación (Dib. 3); atornillar las

barras roscadas suministradas en los tacos
(dib. 4); las barras roscadas tienen una lon­gitud de 250 mm y permiten la instalación de
la campana de techo a una distancia del techo
sólido comprendida entre 270 mm y 370 mm
(Dib. 5); en caso de instalaciones más am­plias entre la campana y el techo, habrá que
utilizar barras roscadas más largas. Efectuar

la conexión eléctrica y conectar el tubo de
evacuación del aire;Introducir la campana en

el nicho haciendo que las barras roscadas en-

tren en los oricios (Dib. 6); el borde externo

de la campana debe coincidir perfectamen­te con el falso techo.Introducir en las barras
roscadas las plaquitas suministradas como
equipamiento y las tuercas, prestando aten-

ción a apretarlas adecuada-mente (dib. 7);
Vuelva a colocar en su alojamiento los ltros

antigrasa y los paneles de cobertura de los

ltros antigrasa.

SLT952 - SLT952 EM

Realizar un falso techo con una abertura de

las siguientes dimensiones:
SLT952 (MOTOR INTEGRADO): 1050x645mm

con distancia mínima de 450mm entre el te-

cho y el falso techo;
SLT952 EM (motor externo): 1050x645mm

con distancia mínima de 250mm entre techo
y falso techo.
Se puede escoger el lado de la campana por el

cual encanalar el aire extraído.

En el modelo SLT952, quitar el tapón de
cierre en la parte superior y posicionar allí el

motor de extracción (ver dib.12). Conectar

el cable eléctrico del motor en el correspon­diente conector que se encuentra dentro de
la campana, orientar la brida de salida de hu-

mos en la dirección preferida y jar el mo­tor al armazón usando los tornillos extraídos

precedentemente.
En el caso de que haya que orientar la sali­da de humos hacia arriba, hay que quitar el
tapón de cierre indicado en el dib.. 13. sacar

los tornillos de jación del motor, extraerlo,

girarlo, ponerlo en el hueco de salida acaba-

do de abrir y jarlo con los tornillos extraídos
precedentemente. Dejar cerrado el oricio no

utilizado con el tapón correspondiente.
En el modelo SLT952 EM, se pueden usar las

salidas laterales o la salida superior jando

las correspondientes bridas, incluidas, tras
haber quitado el tapón de cierre.
Para las salidas laterales usar la brida rectan­gular como alternativa, para la salida superior

es posible jar la brida de diámetro 200mm y
eventualmente añadir la reducción de 150mm

si fuese necesario.

Dejar cerrados los oricios de evacuación no

utilizados.

Dibujar en el techo sólido el perímetro del ori-

cio de alojamiento de la campana con salida
hacia arriba según el modelo elegido(Dib. 1);
efectuar n° 4 oricios en el techo respetando
las dimensiones indicadas en el dib. 2; intro­ducir los tacos suministrados en los oricios.

Abrir los paneles efectuando una ligera pre­sión como se indica en el dib. 11, aguantarlos

durante la abertura y quitar los ltros anti-

grasa ayudándose con el asa correspondiente.
Atornillar las barras roscadas suministradas

en los tacos(dib.4); las barras roscadas miden

250 mm de longitud y permiten la instalación
de la campana SLT952 EM a una distancia del
techo sólido máxima de 420 mm.

22

En caso de instalaciones más amplias entre la
campana con salida en vertical y el techo es

necesario usar barras roscadas más largas;

del mismo modo en caso de profundidad del
alojamiento inferior a 380 mm será necesario
cortar las barras roscadas suministradas.

Para el modelo SLT952, con motor integrado,
usar las barras roscadas con una longitud de
300mm suministradas con el motor de ex­tracción, las barras roscadas han sido calcu­ladas para instalar la campana a una distancia
del techo de 450mm.
En caso de instalaciones más amplias entre
la campana con salida vertical y el techo es
necesario usar barras roscadas más largas.

Efectuar la conexión eléctrica y conectar el
tubo de evacuación de humos; introducir

la campana con salida vertical en el aloja­miento haciendo entrar las barras roscadas

en los oricios(Dib. 6), el borde exterior de

la campana con salida vertical debe coincidir
perfectamente con el falso techo. Introducir
los tacos y las tuercas suministrados en las
barras roscadas teniendo cuidado de tirarlos

correctamente (dib. 7); volver a colocar en su
lugar los ltros anti-grasa y cerrar los pane-

les.

FUNCIONAMIENTO

Radio mando 6 canales para el mando a di-

stancia de campanas aspirantes (g. 10).

CARACTERISTICAS TECNICAS

Alimentacion pila alcalina: 12v mod.23A
Frecuencia de trabajo: 433,92 Mhz
Combinaciones : 4096
Consumo max: 25mA
Temperatura de funcionamiento: -20° : +55°C

- Para encender o apagar la campana,

apriete el boton una vez:

- Para aumentar la velocidad
hasta la 4a (max.) apriete el boton:

- Para disminuir la velocidad hasta
la 2a apriete el boton:

- Para volver a la 1a velocidad desde
una superior, apriete dos veces

el boton:

- Para encender y apagar las luces

apriete el boton:

- Con el boton luz se puede encender

o apagar la iluminacion:

Apretando este boton la primere vez, las lam­paras se encenden a la maxima potencia. Te­niendo el boton aprietado, la intensidad de la
luz disminue y pues aumenta continuamen­te. Dejando el boton, la lumino-sidad queda
planteada.Apretando el boton otra vez, es
posible apagar la luz.

- Para congurar el temporizador
apriete el boton:

El led mas a la derecha empezara a parpa­dear (cada 5 segundos), la campana per-

manece encendida durante 10 min a la ve-

locidad seleccionada para despues apagarse
automaticamente.

23

Si se aumenta o se disminuye la velocidad

mientras el temporizador esta activado, este
ultimo se desactivara.
Nota: Para cada funcion seleccionada se en-

ciende el led correspondiente.

Modalidades de funcionamiento

Si estuvieran instalados dos sistemas cam­panamando a distancia en el mismo local o

en las cercanias, los sistemas con el mismo
codigo de transmision podrian ser inuidos,
portanto, es necesario cambiar el codigo de

uno de los dos mandos a distancia.

ATENCION:

La bateria debe sustituirse cada ano para­garantizar el mejor alcance del transmisor -

Para sustituir la bateria descargada, extraiga
la tapa de plastico, quite la bateria en uso e

introduzca la nueva respetando la polaridad
indicada en el contenedor. La bateria usa­da debe eliminarse en los correspondientes
contenedores.

Generacion de un nuevo codigo de
transmision

El mando a distancia sale de fabrica con codigos
predenidos. Si se desea generar unnuevo
codigo, hay que seguir el siguiente procedi­miento: Apriete simultaneamente los botones
UP(+),STOP(0/1) y DOWN(-) de manera conti-

nua durante 2 segundos, en ese mismo tiempo

se encenderan los leds, a continuacion, aprie­telos botones UP(+)yDOWN(-), 3 senales lumi­nosas de los leds indicaran que la operacion se

ha completado.

ATENCION: Esta operacion borra denitiva­mente los codigos preexistentes.

Proceda de la siguiente manera:

Aprieteel boton de apagado general de la
campana, restablezca la alimentacion a la
centralita electronica, a partir de este mo­mento tiene 15 seg. paraapretar el boton luz

y hacer asì que la campana se sincronice con

el nuevo codigo.

Aprendizaje del nuevo codigo de transmision

Despues de haber cambiado el codigo de
transmision en el mando a distancia, hay que
hacer que la central electronica de la campa­na aprenda el nuevo codigo.

MANTENIMIENTO

Un cuidadoso mantenimiento garantiza un
buenfuncionamiento y un buen rendimiento
durante tiempo.

Hay que prestar una especial atención a los

ltros anti-grasa, para sacarlos proceder como
indicado a continuación según el modelo:
SLT950 SLT951: Abrir el panel inox tirándolo

ligeramente hacia abajo como indicado en el
dib. 3.
SLT952 SLT952EM: Abrir los paneles efec­tuando una ligera presión como indicado en
el dib. 11, aguantarlos durante la abertura.

Cuando esté abierta completamente sacar el ltro

antigrasa mediante la correspondiente manilla.

Para volver a colocar el ltro antigrasa después

de la limpieza efectuar la operación inversa.

Atención, cuando se enganche el panel ino-

xidable que cubre el ltro antigrasa poner
atención en que esté bien jado.Para la lim-

pieza del mismo aparato se aconseja el uso
de agua tibia y detergente neutro, evitando el
uso de productos que contengan abrasi-vos.

Para la limpieza de aparatos de acero se
aconseja el uso de productos especializados,
siguiendo las instrucciones indicadas en el
producto.

Para sustituir la lámpara dicroica, (SLT950 -

SLT951) sacar la lámpara (g.9) y sustituirla

con una lámpara de las mismas características.

Para sustituir las lámparas uorescentes
(SLT952 y SLT952EM) hay que desconectar el

producto de la red eléctrica y luego abrir el
panel en cuestión efectuando una ligera pre­sión como indicado en el dib. 11, aguantarlo
durante la abertura.
Sacar los tornillos del perímetro indicados en

el dib. 14; quitar el soporte de las lámparas
uorescentes (dib. 15), y a continuación su-

stituir las lámparas con otras con las mismas
características.
Volver a colocar el panel y los tornillos.
Para sustituir el alimentador de las lámparas
uorescentes proceder como descrito ante­riormente.

24

INHALTSVERZEICHNIS

Allgemeine Sicherheitshinweise

Allgemeine Montagehinweise

Geräteausführung

Installation und Montage

Schaltung des Geräts

Wartung

D

25

ALLGEMEINE

SICHERHEITSHINWEISE

* Kinder, hilose oder behinderte Personen
dürfen das Gerät nur unter Aufsicht von
Erwachsenen betreiben.

* Ein Anschluss der Abluftleitungen an
Verbrennungs-Abgaskamine (z.B. der Zen­tralheizung usw.) ist nicht zulässig.

* In jedem Fall sind bei der Ableitung der
Abluft die behördlichen Vorschriften zu
beachten.

* Achtung! Bei gleichzeitigem Betrieb einer

Abluft-Dunstabzugshaube und einer raum-

luft-abhängigen Feuerstätte (wie z.B. gas-,

öl- oder kohlebetriebene Heizgeräte, Durch­lauferhitzer, Warmwasserbereiter) ist Vor-si­cht geboten, da beim Absaugen der Luft dur­ch die Dunstabzugshaube dem Auf-stellraum
die Luft entnommen wird, die die Feuerstätte
zur Verbrennung benötigt. Ein gefahrloser
Betrieb ist möglich, wenn bei gleichzeitigem
Betrieb von Haube und raumluft-abhängiger
Feuerstätte im Auf-stellraum der Feuerstät­te ein Unterdruck von höchstens 0,04 mbar
erreicht wird und damit ein Rücksaugen der
Feuerstätten-abgase vermieden wird.

* Dies kann erreicht werden, wenn durch ni-

cht verschließbare Önungen, (z.B. in Türen,

Fenstern, Zuluft-/Abluftmauerkasten oder
andere technische Maßnahmen, wie gegen­seitige Verriegelung o.ä.), die Verbren-nun­gsluft nachströmen kann.

Anmerkung: Bei der Beurteilung muss immer
der gesamte Lüftungsverbund der Wohnung
beachtet werden. Bei Betrieb von Kochge­räten, z.B. Kochmulde und Gasherd, wird die­se Regel nicht angewendet.
Im Zweifelsfalle muss der zuständige Schor­nsteinfegermeister zu Rate gezogen werden.

* Beim elektrischen Anschluss müssen die
Spannungswerte des Stromnetzes mit den
Werten des im Inneren des Geräts ange-bra­chten Typenschildes übereinstimmen.

Schutzklasse II:

Gerätetypen, die in der Schutzklasse I ausge­führt sind, tragen auf dem Typenschild das

entsprechende Symbol ( ). In diesem Fall ist

das Gerät gemäß der Norm nicht geerdet.

* Vor jeder Reinigungs-oder Wartungsarbeit
muss das Gerät vom Stromnetz getrennt wer­den. Falls das Gerät nicht an eine immer gut
zugängliche Steckdose angeschlossen wird,
ist in der Installation eine allpolige Trennvor­richtung vom Netz, mit einer Kontaktönun­gsweite von mindest. 3 mm pro Pol, vorzu­sehen.

* Oenes Feuer bzw. der Gebrauch von
Elektrogrills unter dem Gerät, ist zu ver­meiden. Beim Frittieren, besonders mit
mehrmals benutztem Öl, besteht Brand­gefahr. Auch bei Nichtbeachtung der Rei­nigungsanweisungen besteht die Gefahr
eines Brandes.

ALLGEMEINE

MONTAGEHINWEISE

Die Modelle SLT950 EM SLT951 EM und
SLT952 EM (External Motor) können nur ve­rwendet werden, indem sie mit Außenmoto­ren desselben Herstellers kombiniert sind.
Das Modell SLT952 ist mit einem Innen-Mo­tor ausgestattet.

1. Auspacken des Geräts

* Der Karton ist an der Oberseite zu önen.

Seitlich am Karton sind Pfeile aufgedruckt,
die nach oben weisen müssen.

* Zum Önen des Kartons und der Plas-

tiksäcke dürfen keine scharfen Gegenstände

(z.B. Messer) verwendet werden.

* Die Packstücke sind vorsichtig aus dem Kar­ton zu nehmen und auf einer glatten, saube­ren und weichen Unterlage abzustellen.
* Alle Verpackungsbestandteile sind vorsi­chtig zu entfernen und bis zum Abschluss
der Montage vollständig aufzubewahren.
Rück-sendungen werden nur in der vollstän­digen Originalverpackung akzeptiert.

2. Prüfung vor der Montage

* Der Kartoninhalt ist auf Richtigkeit, Voll­ständigkeit, äußere Beschädigungen und

einwandfreie Oberäche zu überprüfen.

26

* Das Gerät ist auf ordnungsgemäße Funktion
zu überprüfen.
* Festgestellte Mängel sind vor Einbau zu
melden.
* Defekte und beschädigte Geräte dürfen ni­cht eingebaut und betrieben werden, da sonst
keine kostenfreie Bearbeitung nach unseren
Garantiebedingungen erfolgt.

3. Abluftleitungen

Es ist für den Anschluss eine runde oder ecki­ge Abluftleitung mit Durchmesser 150mm er­forderlich. Eine Reduzierung auf 125mm bei
Geräten bis ca. 650cbm/h ist möglich. Redu­zierungen und Querschnittsveränderungen
führen zu Leistungsverlusten und erhöhten
Geräuschen. Unsachgemäße Abluftführung
führt zum Erlöschen der Gerätegarantie. Laut
Verordnung einzelner Bundesländer müssen
Dunsthauben-Abluftleitungen, welche durch
einen zweiten Raum oder durch den Dachbo­den geführt werden, aus nicht brennbarem

Material sein (gemäß DIN 4102 Klasse A1).

4. Montage

*Die Montage ist gemäß der dem Gerät bei­liegenden Montageanleitung durch-züfuhren.
Hierbei sind folgende.

Punkte zu beachten:

Der Mindestsicherheitsabstand zwischen Ge­rät und Kochfeld ist unbedingt einzuhalten

(in der Regel 65 cm).

* Der Elektroanschluss hat nach den VDE-Be­stimmungen durch einen konzessionierten
Fachbetrieb zu erfolgen.
* Die Abluftleitung ist in dem geforderten
Durchmesser zu erstellen. Bei Dachaustritten
wird der Einbau eines Kondenswasser-sam­mlers und einer weiteren Rückstauklappe
empfohlen.
* Nischenrückwände sind nur auf ausreichend
getrockneten Wänden zu montieren.
* Der Rücksprung zwischen Arbeitsplatten­kante und Gerätevorderkante darf bei Wand-

hauben maximal 10 cm und bei Inselgeräten
maximal 5 cm betragen.

* Bei Einbau der Kochmulde ist zu beachten,
dass die Mitte zwischen den beiden hinteren
Kochplatten unter der Gerätemitte eingebaut
wird.

GERÄTEAUSFÜHRUNG

Das Gerät kann nur im Abluftbetrieb benutzt

werden und muss zu einem externen Motor
SEM1, SEM2, SEM5 oder ziu anderen externen

motoren des selben Herstellers angeschlos­sen warden.

Vor dem Einbau des Gerats vergewissern Sie
sich, dass alle Bestandteile nicht beschadigt
sind. Andersfalls, bitte den Verkaufer kon-

taktieren und den Einbau abbrechen. Bitte

alle folgenden Anweisungen sorgfaltig lesen.

- Ein Abluftrohr verwenden, dass nicht langer

als 5 Meter ist.

- Die Zahl der Rohrbogen im Abluftka­nal vermeiden, da jeder Rohrbogen die

Leistungsfahigkeit um ein linear Meter senkt
(z.B. werden 2 Rohrbogen 90° verwendet,
muss die maximale Lange des Abluftkanals
nicht mehr als 3 Meter betragen).

- Drastische Richtungsanderungen vermei-

den.

- Eine Rohrleitung im Durchmesser von 150
mm fur die ganze Lange der Rauchrohrlei­tung verwenden.

- Material fur Rohrleitung verwenden, das

den Normen und Vorschriften entspricht.

27

INSTALLATION

UND MONTAGE

SLT950 EM - SLT951 EM

Das Gerät darf ausschließlich in der Au­sführung mit Abzug nach außen verwendet
werden. Es muss an einen separaten Motor
Typ DHK7000 (wird getrennt verkauft) an­geschlossen werden. Es ist eine Hängedecke

mit einer Önung folgender Größe zu reali­sieren:

SLT950 EM: 1465x965mm mit einem Minde-
stabstand von 270 mm zwischen Decke und

Hängedecke;

SLT951 EM: 1065x665mm mit einem Minde-
stabstand von 270 mm zwischen Decke und

Hängedecke;

Die Seite, an der die abgesaugte Luft abge­leitet werden soll, kann frei gewählt werden.
Nach Wahl der besten Position muss der ent­sprechende Ausstoßkanal hergestellt werden.
Die Lieferung umfasst einen Bundring Dur­chmesser 150mm für den oberen Ausgang,
und einen ovalen Ring mit ovaler/runder
Verbindung Durch-messer 150mm für einen
eventuellen seitlichen Ausgang. Nicht genu-

tzte Abzugsönungen müssen ver-schlossen

bleiben.

An der Festdecke die Ränder der Önung für

die Aufnahme der Abzugshaube entspre­chend dem gewählten Modell anzeichnen

(siehe Zeichng. 1);An der Decke 4 Bohrungen

anbringen, wobei die in Abb. 2 angegebenen
Abmessungen eingehalten werden müssen.
Die mitgelieferten metrischen Dübel in die
Bohrungen einsetzen. Die Edelstahlplatten

önen und die Fettlter herausnehmen, um

eventuelle Schäden zu vermeiden und die

Deckeninstallation zu ermöglichen (Zeichng.

2). Die mitgelieferten Gewindestangen in die
Dübel einschrauben (Zeichng. 4); Die Gewin-

destangen sind 250 mm lang und gestatten
die Installation der Abzugshaube an der Dec­ke in einem Abstand von 270 bis 370 mm von

der Festdecke (Zeichng. 5); Bei Installationen

mit größerem Abstand zwischen Decke und
Abzugshaube müssen längere Gewindestan­gen besorgt werden.Die elektrischen An­schluss vornehmen und das Luftabzugsrohr

anschließen; Die Deckenabzugshaube in die

Aussparung einsetzen und dabei die Gewin-

destangen in die Bohrungen ein-führen (Zei­chng. 6).

Der äußere Rand der Abzugshaube muss per­fekt an der Hängedecke anliegen.Die mitgelie­ferten Metallplättchen in die Gewindestangen
einsetzen und mit den Muttern festschrauben,
wobei darauf geachtet werden muss, dass sie

richtig angezogen werden (Zeichng. 7); Die
Fettlter wieder in ihre Aufnahme einsetzen
und die Abdeckungen der Fettlter wieder an-

bringen.

SLT952 - SLT952 EM

In der Doppeldecke eine Önung in den fol­genden Größen durchführen:
SLT952 (INNEN-MOTOR) : 1050x645mm Min-

destanstand 450mm zwischen der Decke und

der Doppeldecke;
SLT952 EM (external motor): 1050x645mm

Mindestabstand 250mm zwischen der Decke
und der Doppeldecke.
Man kann die Seite der Dunstabzugshaube aus
der die abgesaugte Luft ausgelassen wird au­swählen.
Für das Modell SLT952 den Verschluss aus der
oberen Seite abnehmen und den Absaug-Mo-

tor einsetzen (Bild 12). Den Stromkabel des

Motors an dem dazu bestimmten Verbinder in-

nerhalb der Dunstabzugshaube anschließen;

Den Absaug-Flansch in der ausgewählten Ri­chtung richten und den Motor am Gehäuse mit
den im Voraus entfernten Schrauben befesti­gen.
Soll der Luftaustritt nach oben reichen, muss
zuerst der Verschluss, wie in Bild 13 angezei­gt, entfernt werden. Die Befestigungsschrau­ben des Motors entfernen, ihn herausziehen
und drehen, dann in die im Voraus durchge­führte Önung einsetzen und mit den im Vo­raus entfernten Schrauben wieder befestigen.
Die nicht benutzte Önung mit dem dazu be­stimmten Verschluss schließen.
Für das Modell SLT952 EM können die seitli­chen Austritte oder der obere Austritt mittels
den dazu bestimmten Flanschen benützt wer­den, nachdem der Verschluss entfernt worden
ist.
Die seitlichen Austritte benötigen andernfalls

einen rechteckigen Flansch; an dem oberen

Austritt kann ein Flansch von 200mm Dur-

chmesser befestigt werden; wenn nötig kann

eine Untersetzung von 150mm angeschlossen
werden.
Die nicht verwendeten Auslässe zulassen.

28

An der Decke, je nach Modell, den Umfang der

Önung für die Himmel-Dunstabzugshaube
zeichnen (Bild 1); n° 4 Löcher in die Decke
bohren und die Größen in Bild 2 beachten;

die ausgestatteten Messdübel in die Löchern
einlegen.

Die Paneele önen, indem Sie einen leichten

Druck ausüben, wie in Bild 11, und diese

während der Önung stützen. Die Fettlter
mittels des dazu bestimmten Gris entfer-

nen.
Die ausgestatteten Gewindestangen in den
Dübel festschrauben (Bild 4); die Gewinde­stangen messen 250mm und erlauben den

Einbau der Dunstabzugshaube SLT952 EM;

der Abstand von der festen Decke beträgt

420mm Max.

Ist der Abstand zwischen der Himmel-Dun­stabzugshaube und der Decke größer, müs­sen längere Gewindestangen verwendet
werden. Analog, ist die Tiefe der Nische nie­driger als 380mm, müssen die ausgestatte­ten Gewindestangen gekürzt werden.

SCHALTUNG DES GERÄTS

Fernbedienung (Funkfernsteuerung) (Abb.10)

TECHNISCHE MERKMALE

Stromversorgung durch Alkalibatterie: 12v mod.23A
Betriebsfrequenz: 433,92 Mhz
Anzahl Kombinationen : 4096
Max. Stromaufnahme: 25mA
Betriebstemperatur: -20° : +55°C

- Zum Ein- oder Ausschalten der

Abzugshaube, betatigen Sie
einmal die Taste:

- Zum Erhohen der Geschwindigkeit
bis zur 4. (hochsten) Stufe,
betatigen Sie die Taste:

Für das Modell SLT952, mit Einbaumotor,
Gewindestangen in der Länge von 300mm

verwenden; diese Gewindestangen sind so

berechnet worden, dass der Einbau der Dun­stabzugshaube einen Abstand von 450mm
von der festen Decke beträgt.
Ist der Abstand zwischen der Himmel-Dun­stabzugshaube und der Decke größer, müs­sen längere Gewindestangen verwendet wer­den.
Den Stromanschluss anschließen und das

Luftauslassrohr verbinden; die Himmel-

Dunstabzugshaube in die Nische einsetzen,
indem die Gewindestangen in die Löcher
dringen (Bild 6). Der Außenrahmen der Him­mel-Dunstabzugshaube muss vollkommen

mit der Doppeldecke zusammentreen. Die

ausgestatteten Plättchen und die Muttern in
die Gewindestangen einsetzen und darauf
beachten, dass diese auch richtig gezogen
werden (Bild 7). Die Fettlter wieder einset­zen und die Paneele schließen.

- Zum Verringern der Geschwindigkeit

bis auf die 2. Stufe, betatigen
Sie die Taste:

- Zum Zuruckstellen von einer hoheren

auf die 1. Geschwindigkeitsstufe,

betatigen Sie zwei Mal die Taste:

- Zum Ein- und Ausschalten der Beleuchtung,

betatigen Sie die Taste:

Die “Licht” Taste kann die Haube ein- oder
ausschalten. Wenn man die Licht Taste drückt,
schalten sich die Lampen auf der maxima­le Intensität ein. Beim Behalten diese Taste
gedrückt, die Intensität der Licht verringert.
Beim Lassen der Taste, die Helligkeit bleibt
eingesetzt. Beim Drücken die Taste noch ein­mal kann die Licht ausgeschaltet werden.

- Zum Einstellen des Timers, betatigen
Sie die Taste:

Die äußerste rechte Led beginnt zu blinken

(alle 5 Sekunden), die Abzughaube läuft 10

Min. lang auf der eingestellten Geschwindig­keit und wird dann automatisch abgeschaltet.
Wenn Sie die Geschwindigkeit bei aktiviertem

29

Timer erhöhen oder verringern, wird dadurch
der Timer abgeschaltet.

Funktionsweise

Sollten im gleichen Raum oder jedenfalls in
unmittelbarer Nähe zwei Abzugshauben mit
Funksteuerung installiert werden, können
diese sich gegenseitig stören, da sie den glei­chen Übertragungscode haben. Daher muss in
diesem Fall der Code einer der beiden Funk­steuerungen geändert werden.

Batteriewechsel:

Hierfür ist die Abdeckung der Fernbedienung
abzunehmen. Die Batterie kann nun getau­scht werden. Verwenden Sie nur Ersatzbatte­rien des gleichen Typs.
Wenn die Fernbedienung versagen sollte, ist
zunächst die Batterie zu wechseln, um diese
Störungsmöglichkeit auszuschließen.

Generierung eines neuen Übertragungscodes

Die Funksteuerungen werden fabrikseitig mit
voreingestellten Codes ausgeliefert. Wenn
ein neuer Code generiert werden soll, ist wie

folgt vorzugehen: Betätigen Sie gleichzeitig
die Tasten UP (+),STOP (0/1) und DOWN (-)

2 Sekunden lang. Dabei leuchten die entspre-

chenden Leds auf. Danach die Tasten UP (+)
und DOWN (-) betätigen. Ein 3-maliges Blin-

ken der Leds zeigt an, dass der Vorgang ab­geschlossen ist.

ACHTUNG

vorherigen Codes denitiv gelöscht.

Übernahme des neuen Übertragungscodes

Nach Änderung des Übertragungscodes der
Funksteuerung muss der neue Code von der
elektronischen Steuerung übernommen wer­den.

Dazu ist wie folgt vorzugehen:
Betätigen Sie den Hauptschalter der Abzugs­haube und stellen Sie dann die Stromversor­gung der elektronischen Steuerung wieder
her. Ab diesem Moment haben Sie 15 Sek.
Zeit, um die Lichttaste zu betätigen, um zu
erreichen, dass die Steuerung sich auf den
neuen Code synchronisiert.

: Durch diesen Vorgang werden die

WARTUNG

Nur eine sorgfältige Pege garantiert auf

Dauer eine gute Leistung und Funktion des
Geräts.

Eine besondere Aufmerksamkeit erfordern die

Fettlter. Für die Entfernung, je nach Modell,
bitte die folgenden Punkte beachten:
SLT950 SLT951: das Edelstahl-Paneel önen,

indem es leicht heruntergezogen wird, wie in
Bild 3.

SLT952 SLT952EM: die Paneele durch einem
leichten Druck önen, wie in Bild 11; diese
während der Önung stützen.

Eingesetzt wird der Fettlter im umgekehrten

Handlungsablauf.

Achtung: wenn das edelstahle Blech einge­setzt wird, soll man aufpassen, dass der Filter
richtig eingesetzt wird.

Die Reinigung wird von Hand mit warmem
Wasser und milde Seife empfohlen.

In keinem Fall sind kratzende, ätzende oder
aggressive Reinigungsmittel und Hilfsmittel
zu verwenden. Verwenden Sie für Edelstahlge-

räte Spezialprodukte zur Edelstahlpege. Die

jeweilige Gebrauchsanweisung des verwende­ten Produktes ist unbedingt zu beachten.

Beim Lampelwechsel, die Lampe entfernen /
(Abb. 9) und mit einer änlichen Lampe ersetz­ten.

Für die Ersetzung der Leuchtstoampen
(SLT952 e SLT952EM) muss das Gerät vom

Stromnetz abgeschaltet werden, dann das ge­wünschte Paneel durch einem leichten Druck

önen, wie in Bild 11, und dieses während der
Önung stützen.

Die Umfangsschrauben wie in Bild 14 ent-

fernen; die Halterung der Leuchtstoampen
herausziehen (Bild 15) und mit der Ersetzung

einer neuen Lampe fortfahren.
Das Paneel wieder einsetzen und mit den im
Voraus entfernten Schrauben wieder befesti­gen.
Für die Ersetzung des Vorschaltgeräts der

Leuchtstoampen wie Oben fortsetzen.

30

INHOUDSOPGAVE

Waarschuwingen

Gebruiksversies

Installatie

Werking

Onderhoud

31NL32

WAARSCHUWINGEN

* Kinderen en hulpeloze of gehandicapte
personen mogen het apparaat alleen onder
toezicht volwassenen gebruiken.

* De opgezogen lucht mag niet geleid wor­den in een afvoerbuis die gebruikt wor­dt voor de rook van apparatuur die niet
elektrisch gevoed wordt ( installaties voor
gecentraliseerde verwarming, centrale ve­rwarming, boilers, enz.).

* De voorschriften respecteren van de be­voegde autoriteiten wat de afvoer van de
te evacueren lucht betreft.

* Het is belangrijk een aangepaste verluchting
van de ruimte te voorzien indien een dampkap
en apparaten met een niet - elektrische ener-

giebron ( gaskachels, kolenkachels, mazou­tkachels, enz.) tegelijkertijd gebruikt worden.

De dampkap zou door het evacueren van de
lucht een negatieve druk kunnen veroorzaken
in het lokaal. De negatieve druk in het lokaal
mag de 0,04mbar niet overschrijden. Op
deze wijze wordt vermeden dat de uitlaatgas­sen van de warmtebron terug gezogen wor­den. Het is dus noodzakelijk het lokaal uit te
rusten met luchtaanvoeren die een constante
stroom van verse lucht garanderen.

Indien het classiceringslabel in de afzui­gkap is uitgerust met het symbool , dan
is het apparaat gebouwd volgens klasse II
en hoeft het niet geaard te worden.

Indien het classiceringslabel in de afzui­gkap is uitgerust met het symbool , dan
is het apparaat gebouwd volgens klasse I
en is aarding noodzakelijK.

* Het is noodzakelijk het toestel van het li­chtnet te scheiden door de stekker uit het
stopcontact te trekken alvorens met een
schoonmaakbeurt of onderhoudsbeurt te be­ginnen.

Als het apparaat is uitgerust met een snoer en
stekker, moet het apparaat op een dusdanige
wijze worden gemonteerd dat men eenvoudig
bij de stekker kan.

* Vermijd, in de onmiddellijke nabijheid van

het toestel, materialen die vlammen (ambé)

kunnen veroorzaken. In het geval van fritu­ren moet men bijzonder oppassen voor het
brandgevaar bij gebruik van oliën en vetten.
Reeds gebruikte olie is bijzonder gevaarlijk
omwille van zijn ontvlambaarheid.
Geen onbedekte elektrische roosters ge­bruiken. Om een eventueel brandrisiko te ver­mijden moet men zich strikt aan de aanwij­zingen houden voor het schoonmaken van de

vet lters en het verwijderen van eventuele

afzettingen van vet op het toestel.

GEBRUIKSVERSIES

De modellen SLT950 EM SLT951 EM en

SLT952 EM (Esternal Motor) kunnen alleen
worden gebruikt in combinatie met de exter-

ne motoren van dezelfde fabrikant.
Het model SLT952 heeft een eigen ingebou­wde motor.

Het apparaat is enkel geschikt met externe
motor (EM). Hiervoor kunt u gebruik maken

van de SEM1, SEM2, SEM5 of een andere mo­tor van dezelfde fabrikant.
Voordat u het apparaat installeert, controleert
u of er geen beschadigde componenten zijn.
Als dit toch het geval is, neemt u contact op
met de verkoper en installeert u het apparaat
niet. Lees bovendien aandachtig alle hierna
volgende instructies.

- Gebruik voor de luchtafvoer een buis die
niet langer is dan 5 meter.

- Beperk het aantal bochten in de bui­sleiding want elke bocht vermindert de

afzuigecientie met een waarde gelijk aan
een strekkende meter pijp. (Vb: als u 2 bo­chten van 90° gebruikt, mag de hele luchtlei­ding die langer zijn dan 3 meter).

- Leg geen scherpe bochten in de leiding.

- Gebruik indien mogelijk een rookpijp met
een constante diameter van 150 mm over de
hele lengte.
In elk geval mag de pijp nergens smaller zijn
dan 120 mm.

- Gebruik een pijp in een door de normen
voorgeschreven materiaal.

INSTALLATIE

SLT950 EM - SLT951 EM

Maak een verlaagd plafond met een opening

met de volgende afmetingen:

SL950: 1465x965mm met een minimum af-
stand van 270mm tussen het plafond en het

verlaagde plafond;

SL951: 1065x665mm met een minimum af-
stand van 270mm tussen het plafond en het

verlaagde plafond;

Het is mogelijk om de zijkant te kiezen waar
de lucht uit moet stromen. Nadat de beste
posi-tie is gekozen leg de buizen aan; bijge­leverd worden een ronde ring met een door­snede van 150mm boor de uitgang bovenaan
en een ovale ring met een ovaal/ ronde ver­binding met een doorsnede van 150 mm voor
een eventuele uitgang aan de zijkant. Laat de
niet gebruikte openingen voor de luchteva­cuatie dicht.

Teken op het vaste plafond de omtrek an
de opening voor de behuizing van de pla­fondafzuig-kap af op basis van het gekozen

model (Tek. 1); Boor 4 gaten in het plafond

ten opzicht van de afmetingen die in tek. 2

worden aangegeven; steek de bijgeleverde

boorpluggen in de gaten.
Open de roestvrijstalen panelen en verwijder

de antivet-lters om eventuele schade te

voor-komen en de installatie mogelijk te

maken (Tek. 3);Draai de bijgeleverde schroe­fstangen in de pluggen (Tek.4).

De schroefstangen zijn 250mm lang en hier­mee kan de plafondafzui-gkap op een af­stand tus-sen 270 mm en 370 mm van het

vaste plafond worden gehangen (Tek. 5);Als

u de plafondafzuigkap op een grotere afstand
van het plafond wilt hangen moet u langere
schroefstangen gebruiken.Verbind de elektri-

sche aansluitingen en de luchtafvoerbuis;Zet

de plafondafzuigkap in de opening door de

schroefstangen in de opening te steken (Tek.

6), de buitenste rand van de afzuigkap moet

perfect overeenkomen met het verlaagde
pla-fond.Steek op de schroefstangen de bij­geleverde ringetjes en de moeren en draai

ze goed vast (tek. 7);Plaats de antivet-lters

weer en vervolgens ook het beschermingspa-

neel van de antivet-lters.

SLT952 - SLT952 EM
Maak een verlaagd plafond met een opening

met de volgende maten:
SLT952 (INGEBOUWDE MOTOR): 1050x645mm

met een minimum ruimte van 450 mm tussen

plafond en verlaagd plafond;
SLT952 EM (externe motor): 1050x645mm

met een minimum ruimte van 250 mm tussen

plafond en verlaagd plafond;

U kunt zelf kiezen aan welke kant van de kap
u de afgezogen lucht wenst af e voeren.
In het model SLT952 verwijdert u de afslui­ting in de bovenkant om er de afzuigmotor in

te plaatsen (zie tek.12). Sluit het stroomsnoer

van de motor aan op de daarvoor bestemde

plug in de kap zelf. Draai de luchtafvoerens

in de gewenste richting en zet de motor vast
op de constructie met de schroeven die u ve­rwijderd hebt.
Als u de luchtuitlaat naar boven wilt richten,
verwijdert u de afsluiting die is aangeduid op
de tek. 13. Verwijder de borgschroeven, haal
de motor eruit, verdraai hem, steek hem in
de vrijgekomen opening en zet hem vast met
de verwijderde schroeven. Bedek de niet ge­bruikte opening met de daarvoor bestemde
afsluiting.
In het model SLT952 EM kunt u de zijdelin­gse openingen gebruiken of de afvoer bove­naan. U zet de bijbehorende meegeleverde

enzen vast nadat u eerst de afsluiting hebt

verwijderd.
Voor de uitgangen aan de zijkanten kunt u

eventueel de rechthoekige ens gebruiken. In
de opening bovenaan kunt u de ens van 200

mm bevestigen. Voeg er eventueel het ver­loopstuk van 150 mm aan toe, indien nodig.
Laat alle niet gebruikte afvoeropeningen af­gedekt.

Teken op het basisplafond de omtrek van de
opening waarin de afzuigkap komt, met de

vorm van het door u gekozen model (Tek. 1);

boor 4 openingen in het plafond op de maten

in de tekening 2; monteer de meegeleverde

tappluggen in de openingen.

Open de panelen: druk ze lichtjes in zoals

aangeduid op de tek. 11. Ondersteun de pa­nelen terwijl u ze opent en verwijder de vet-

lters met behulp van de daarvoor bedoelde

handgreep.
Schroef de meegeleverde draadstiften in de

tappluggen (tek.4). Deze stiften zijn 250 mm

lang. U kunt er de afzuigkap SLT952 EM mee
installeren op maximum 420 mm van het
basisplafond.

33

Als u een grotere afstand nodig hebt tus­sen kap en plafond, dient u zelf voor langere
draadstiften te zorgen. Hebt u minder ruimte
dan 380 mm in de opening in het plafond,
dan zult u de meegeleverde stiften korter
moeten maken.

Voor het model SLT952 met ingebouwde mo­tor gebruikt u de draadstiften met een lengte
van 300 mm die bij de afzuigmotor horen.
De lengte van de stiften is berekend voor een
installatie van de kap op 450 mm afstand van
het basisplafond.
Als u een grotere afstand wenst tussen kap en
plafond, dient u langere stiften te gebruiken.

Maak de elektrische aansluitingen en kop­pel de luchtafvoerbuis aan. Monteer de kap
in de opening in het plafond met de stiften

in de openingen (Tek. 6). De buitenste rand

van de plafondkap moet perfect samenvallen
met die van het verlaagde plafond. Monteer
op de schroefstiften de meegeleverde plaa-

tjes en moeren en haal ze goed aan(tek. 7).
Monteer de vetlters weer op hun plaats en

sluit de panelen.

VERKING

De afstandsbediening gebruiken ( tek 10)

TECHNISCHE KENMERKEN

Voeding met alkaline batterijen: 12v mod.23A
Werkfrequentie: 433,92 Mhz
Combinaties: 4096
Max verbruik: 25mA
Werktemperatuur: -20° : +55°C

- Voor het aanzetten of uitzetten van
de afzuigkap druk één keer op de toets

- Om de snelheid te verhogen tot

aan 4°(max) druk op de toets:

- Om de snelheid te verlagen tot

aan 2° druk op de toets

- Om terug te keren naar de 1°

snelheid vanaf een hoger snelheid
druk twee keer op de toets

:

:

:

- Om de lampen aan en uit te zetten

druk op de toets:

Met het ‘lichtknopje’ kunt u de lichten aan-

en uitzetten. Bij de eerste keer indrukken van
de knop, zullen de lampen op maximaal ver­mogen gaan branden. Indien u de knop in­gedrukt houdt, zal het licht afwisselend feller
worden en weer dimmen. Als u de knop lo­slaat, blijft deze in die stand branden. Om de

lampen uit te zetten, drukt u nogmaals 1x op

de knop.

- Om de timer in te stelle ndruk op
de toets

34

:

De led aan de rechter kant begint te knippe-

ren (iedere 5 minuten), de afzuigkap blijft 10

minuten aanstaan op de gekozen snelheid en
gaat vervolgens automatisch uit.
Als de snelheid wordt verhoogd of verlaagd
nadat de timer is ingesteld wordt de timer
uitgezet.

Werkmodaliteit

Wanneer er twee kappen in dezelfde ruimte
worden geplaatst, of dicht bij elkaar, kan dit
van invloed zijn op de werking en moet de
code van slechts één afstandbediening wor­den veranderd.

Att: De batterij moet ieder jaar worden vervan-

gen om een optimale transmissie te kunnen
garanderen - Om de lege batterij te vervan­gen verwijder het plastic dekseltje, verwijder
de batterij en steek een nieuwe batterij erin,
respecteer de polen die op de houder zijn
aangegeven. De gebrukte batterij moet weg­gegooid worden in een speciale afvalbak.

Een nieuwe transmissiecode maken

De afstandbediening wordt door de fabriek
geleverd met ingestelde codes. Als een een

nieuwe code wilt maken ga als volgt te werk:
Druk gelijktijdig op de toetsen UP (+),STOP
(0/1) en DOWN (-) en houdt ze 2 secondes

ingedrukt, gelijktijdig begint een led te bran-

den, druk vervolgens op de toetsen UP (+) en
DOWN (-), 3 als de led 3 keer knippert is de

handeling uitgevoerd.

Att

: Met deze handeling worden voor altijd de

ingestelde codes verwijderd.

Invoeren van een nieuwe transmissiecode

Nadat de centrale code van de afstandbedie­ning is veranderd moet aan de elektronische
centrale van de afzuigkap de nieuwe code

doorgegeven worden op de volgende manier:

Druk op de toets voor het uitzetten van de
afzuigkap, herstel de elektrische voeding van
de elektronische centrale, vanaf dit moment
beschikt u over 15 secondes om op de ver­lichtingsknop te drukken zodat de afzuigkap
zich op de nieuwe code synchroniseert.

ONDERHOUD

Nauwkeurig onderhoud waarborgt goed fun­ctioneren en langdurige prestaties.

Speciale aandacht voor de vetlters.
Wees bijzonder voorzichtig met de vetlters.

Verwijder ze op de juiste manier voor elk mo-

del:
SLT950 SLT951: Open het rvs-paneel: trek

het lichtjes naar onder zoals op de tek. 3.

SLT952 SLT952EM: Open de panelen: druk

er lichtjes op zoals aangeduid op de tek. 11.
Ondersteun ze tijdens het openen.

Om het vetlter terug te plaatsen na het

schoonmaken, handel in tegenovergestelde
richting.Het apparaat zelf is het beste schoon
te maken met lauw water en neutrale ontvet­tingsmiddelen. Schuur-middelen raden wij
af. Neutrale ontvettingsmiddelen speciaal

voor rvs producten zijn aan te raden (volg

de instructies op de gebruiksaanwijzing van
het ontvet-tingsmiddel voor de beste resul-

taten).

ATTENTIE: na het terugplaatsen van het rvs
paneel, let er op dat deze goed bevestigd is.
Indien de lamp vervangen dient te worden,

haal deze er uit (g. 3) en vervang het met

dezelfde soort lamp.

Om de uorlampen in de modellen SLT952

en SLT952EM te vervangen, maakt u eerst het
stroomsnoer los. Dan drukt u lichtjes op het
paneel om het te openen zoals op de tek. 11.
Ondersteun het tijdens het openen.
Verwijder de schroeven om en om die u ziet
op de tek. 14. Trek de lampenhouders van de

uorlampen eruit (tek. 15) en vervang ze met

gelijkwaardige nieuwe lampen.
Sluit het paneel en zet het vast met de ve­rwijderde schroeven.
Ga op dezelfde manier te werk om de voeding

van de uorlampen te vervangen.

35

1

3

4

2 5

36

6

7

8

10

9

11

37

12

13

14

15

38

39

90001100023 - GM 06/10
