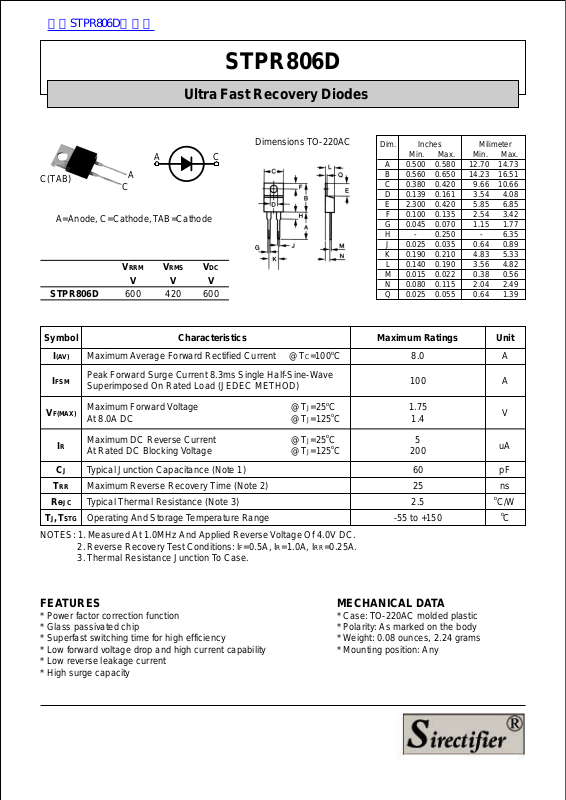

STPR806D
Ultra Fast Recovery Diodes
Dimensions TO-220AC
CA
C(TAB)
A
C
A=Anode, C=Cathode, TAB=Cathode
STPR806D
VRRM
V
600
VRMS
V
420
VDC
V
600
Symbol Characteristics
I(AV) Maximum Average Forward Rectified Current @TC=100 C
IFSM
VF(MAX)
Peak Forward Surge Current 8.3ms Single Half-Sine-Wave
Superimposed On Rated Load (JEDEC METHOD)
Maximum Forward Voltage
At 8.0A DC
@TJ=25 C
@TJ=125 C
Dim.
A
B
C
D
E
F
G
H
J
K
L
M
N
Q
Inches
Min. Max.
0.500 0.580
0.560 0.650
0.380 0.420
0.139 0.161
2.300 0.420
0.100 0.135
0.045 0.070
- 0.250
0.025 0.035
0.190 0.210
0.140 0.190
0.015 0.022
0.080 0.115
0.025 0.055
Maximum Ratings
o
8.0
100
o
o
1.75
1.4
Milimeter
Min. Max.
12.70 14.73
14.23 16.51
9.66 10.66
3.54 4.08
5.85 6.85
2.54 3.42
1.15 1.77
- 6.35
0.64 0.89
4.83 5.33
3.56 4.82
0.38 0.56
2.04 2.49
0.64 1.39
Unit
A
A
V
o
o
5
200
60
25
2.5
-55 to +150
IR
CJ
Maximum DC Reverse Current
At Rated DC Blocking Voltage
Typical Junction Capacitance (Note 1)
@TJ=25 C
@TJ=125 C
TRR Maximum Reverse Recovery Time (Note 2)
ROJC C/W
Typical Thermal Resistance (Note 3)
TJ, TSTG Operating And Storage Temperature Range
NOTES: 1. Measured At 1.0MHz And Applied Reverse Voltage Of 4.0V DC.
2. Reverse Recovery Test Conditions: IF=0.5A, IR=1.0A, IRR=0.25A.
3. Thermal Resistance Junction To Case.
FEATURES
* Power factor correction function
* Glass passivated chip
* Superfast switching time for high efficiency
* Low forward voltage drop and high current capability
MECHANICAL DATA
* Case: TO-220AC molded plastic
* Polarity: As marked on the body
* Weight: 0.08 ounces, 2.24 grams
* Mounting position: Any
* Low reverse leakage current
* High surge capacity
uA
pF
ns
o
o
C

STPR806D
Ultra Fast Recovery Diodes
FIG.1 - FORWARD CURRENT DERATING CURVE
10
8
6
4
2
AVERAGE FORWARD CURRENT
AMPERES
RESISTIVE OR INDUCTIVE LOAD
0
0
25
50
CASE TEMPERA TURE , C
75 100 125 150
FIG.3 - TYPICAL REVERSE CHARACTERISTICS
1000
100
TJ= 125 C
10
REVERSE CURRENT ,(uA)
1.0
TJ= 75 C
175
FIG.2 - MAXIMUM NON-REPETITIVE SURGE CURRENT
150
125
100
75
50
25
0
PEAK FORWARD SURGE CURRENT,
AMPERES
1 5 10 50 1002
NUMBER OF CYCLES A T 60Hz
8.3ms Single Half-Sine-Wave
(JEDEC METHOD)
20
FIG.4 - TYPICAL FORWARD CHARACTERISTICS
100
100
10
10
1.0
1.0
0.1
TJ= 25 C
INSTANTANEOUS
0.01
20 40
0
PERCENT OF RATED PEAK REVERSE VOLTAGE (%)
60 80 100
1000
100
CAPACITANCE , (pF)
TJ= 25 C, f= 1MHz
10
0.1 4
INSTANTANEOUS FORWARD CURRENT ,(A)
INSTANTANEOUS FORWARD CURRENT ,(A)
0.1
120
140
0.1
0.2 0.4 1.2 1.4
0
INSTANTANEOUS FORWARD VOLTAGE , VOLTS
INSTANTANEOUS FORWARD VOLTAGE , VOLTS
FIG.5 - TYPICAL JUNCTION CAPACITANCE
1
REVERSE VOLTAGE , VOLTS
10
0.6 0.8 1.0
100
TJ= 25 C
PULSE WIDTH 300us
2% Duty cycle
1.8
2.01.6
