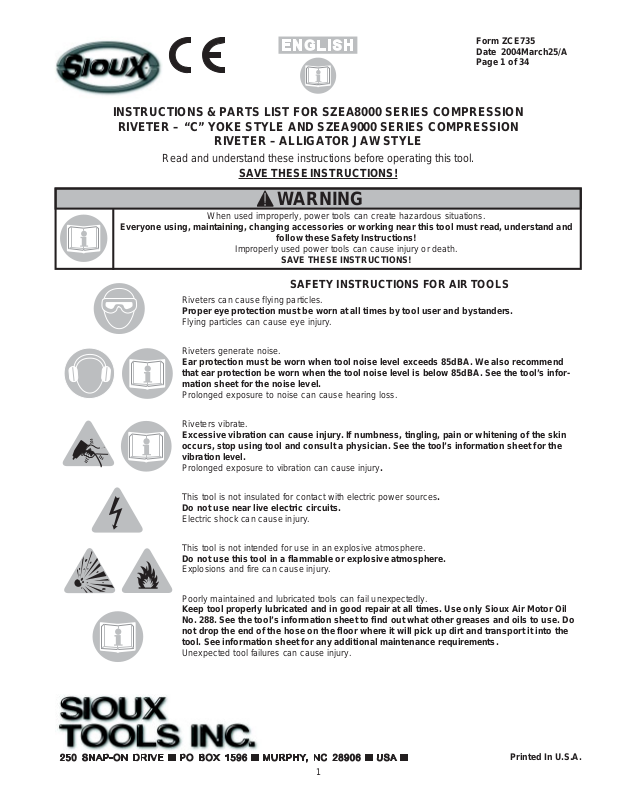

Sioux SZEA8000 User Manual [en, es, it, fr, de +2]

Form ZCE735
Date 2004March25/A
Page 1 of 34

INSTRUCTIONS & PARTS LIST FOR SZEA8000 SERIES COMPRESSION

RIVETER – “C” YOKE STYLE AND SZEA9000 SERIES COMPRESSION

RIVETER – ALLIGATOR JAW STYLE

Read and understand these instructions before operating this tool.

SA VE THESE INSTRUCTIONS!

WARNING

When used improperly, power tools can create hazardous situations.

Everyone using, maintaining, changing accessories or working near this tool must read, understand and

follow these Safety Instructions!

Improperly used power tools can cause injury or death.

SA VE THESE INSTRUCTIONS!

SAFETY INSTRUCTIONS FOR AIR TOOLS

Riveters can cause flying particles.

Proper eye protection must be worn at all times by tool user and bystanders.

Flying particles can cause eye injury.

Riveters generate noise.

Ear protection must be worn when tool noise level exceeds 85dBA. We also recommend
that ear protection be worn when the tool noise level is below 85dBA. See the tool’s infor­mation sheet for the noise level.

Prolonged exposure to noise can cause hearing loss.

Riveters vibrate.

Excessive vibration can cause injury. If numbness, tingling, pain or whitening of the skin
occurs, stop using tool and consult a physician. See the tool’s information sheet for the
vibration level.

Prolonged exposure to vibration can cause injury.

This tool is not insulated for contact with electric power sources.
Do not use near live electric circuits.

Electric shock can cause injury.

This tool is not intended for use in an explosive atmosphere.

Do not use this tool in a flammable or explosive atmosphere.

Explosions and fire can cause injury.

Poorly maintained and lubricated tools can fail unexpectedly.

Keep tool properly lubricated and in good repair at all times. Use only Sioux Air Motor Oil
No. 288. See the tool’s information sheet to find out what other greases and oils to use. Do
not drop the end of the hose on the floor where it will pick up dirt and transport it into the
tool. See information sheet for any additional maintenance requirements.

Unexpected tool failures can cause injury.

Printed In U.S.A.

1

Tools not operated at proper air pressure can operate erratically.

Do not exceed a maximum air pressure of 90 psig/6.2 bar. Use an air regulator to maintain
proper air pressure.

Erratic operation in power tools can cause injury.

Air hoses can come loose from power tools and whip.

Inspect and do not use tools with loose or damaged air hoses or fittings.

Whipping air hoses can cause injury.

When disposing of a tool, do it in a way that does not harm personnel or the environment.

Tools left connected to the air supply while making adjustments, changing accessories, or doing
any maintenance or service on tool can start unexpectedly.

Always remove tool from air supply and activate trigger to bleed air line before making any
adjustments, changing accessories, or doing any maintenance or service on tool.

Tools starting unexpectedly can cause injury.

Any unauthorized modification to the yoke, jaws or compression mechanism can weaken it

Do not modify the yoke, jaws or compression mechanism in any way.

In addition to voiding the warranty, a weakened yoke, jaws or compression mechanism can fail,
causing injury.

Cracks can occur in the yoke and compression mechanism.

Inspect the yoke and compression mechanism regularly for cracks.

A cracked yoke and compression mechanism can fail, causing injury.

Hands and fingers can contact jaws or yoke of riveter.

Keep hands and fingers away from jaws or yoke of riveter when it is operating.

Hands or fingers in contact with jaws or yoke during operation can be injured.

Check that the safety throttle lever is correctly set to insure that the tool cannot be oper­ated inadvertently by simply pressing the throttle lever down.

SOUND AND VIBRATION READINGS

Catalog No. dBA dBA m/s

SZEA8000 73.4 85.0 Less than 2.5
SZEA9000 73.4 85.0 Less than 2.5

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

EN 792, EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.

March 1, 2004

Murphy, North Carolina,

USA

Date and place of issues

*Sound Pressure *Sound Power *Vibration

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

DECLARATION OF CONFORMITY

SZEA8000 & SZEA9000HP Series

following the provisions of

Gerald E. Seebeck

President

Sioux Tools Inc.

Name and position of issuer

2

Signature of issuer

2

Operating Instructions:

1. Operators should familiarize themselves with the correct setting procedures of the rivet set to ensure proper operation of the
tool and correct installation of the rivet. See the information sheet for correct settings.

2. Select the correct rivet set per the following:
a. Rivet type
b. Rivet diameter
c. Thickness of material to be riveted
Properly calculate to required rivet set per application. See Alligator Jaw and “C” Yoke nomenclature sheet.

3. Refer to information sheet on selecting rivet sets for compression riveters to determine correct length of rivet set required.
**Note that this type of tool reaches maximum power near the end of the stroke and the rivet will not be properly set if tool does

not reach full stroke.

4. Always disconnect tool from air supply when changing or adjusting rivet set.

5. Make trial installations in test material to assure proper rivet set adjustment.

6. To activate tool, depress throttle lever by pushing lever forward and down. The forward motion is required to clear the safety
throttle valve before the lever can be depressed. Release lever.

7. Do not use tool for anything other than its intended purpose.

Principle of Operation:

Air powered compression riveters deliver a squeezing action that drives the rivet by “flowing” the rivet metal with compressed
forces. Squeezing action is obtained by coupling an air cylinder and piston to a wedge or cam thus multiplying the original force to
extreme ratios. High compressive forces are obtained from a relatively compact unit having small diameter cylinders and using
very little compressed air.

SZEA8000 Series Compression Riveter – “C” Yoke Style

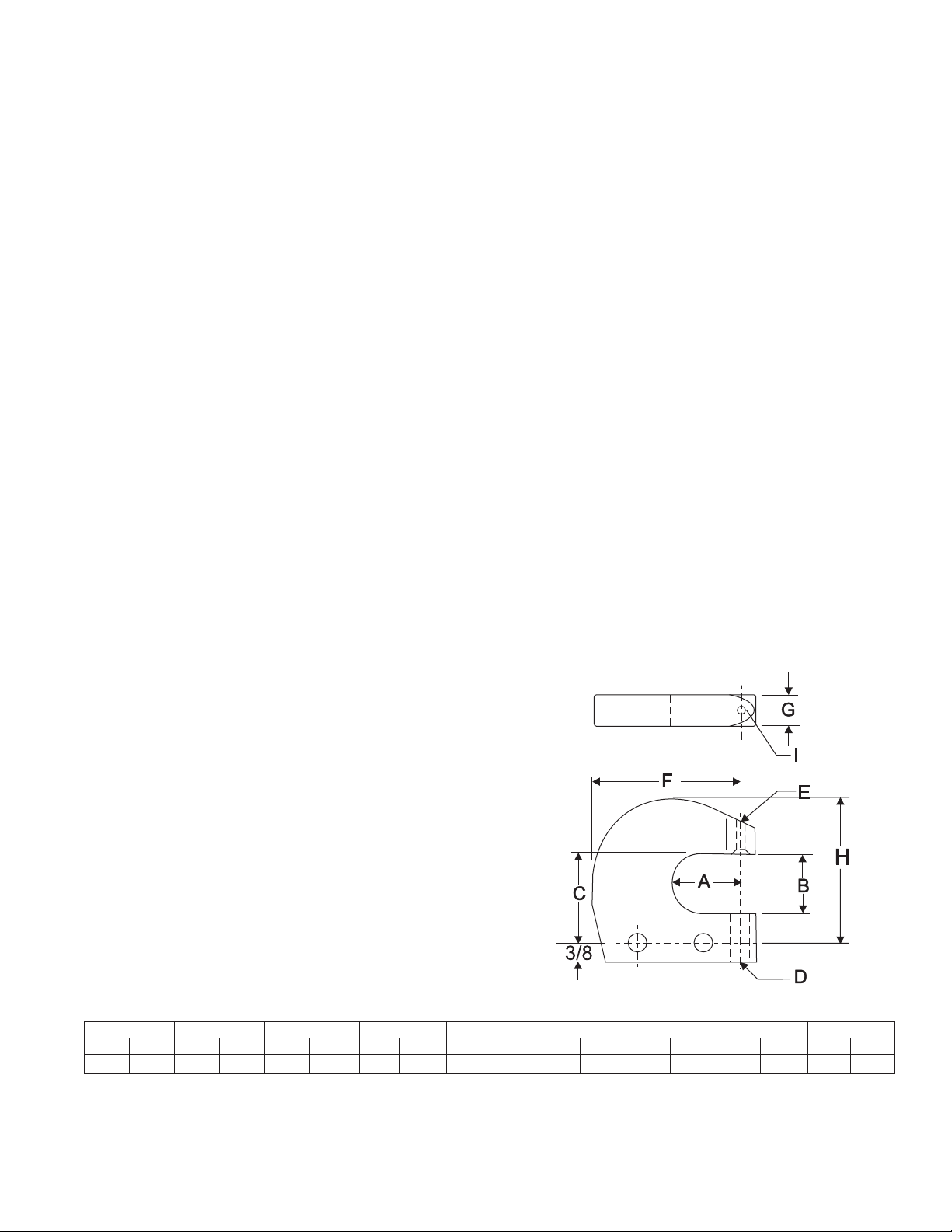

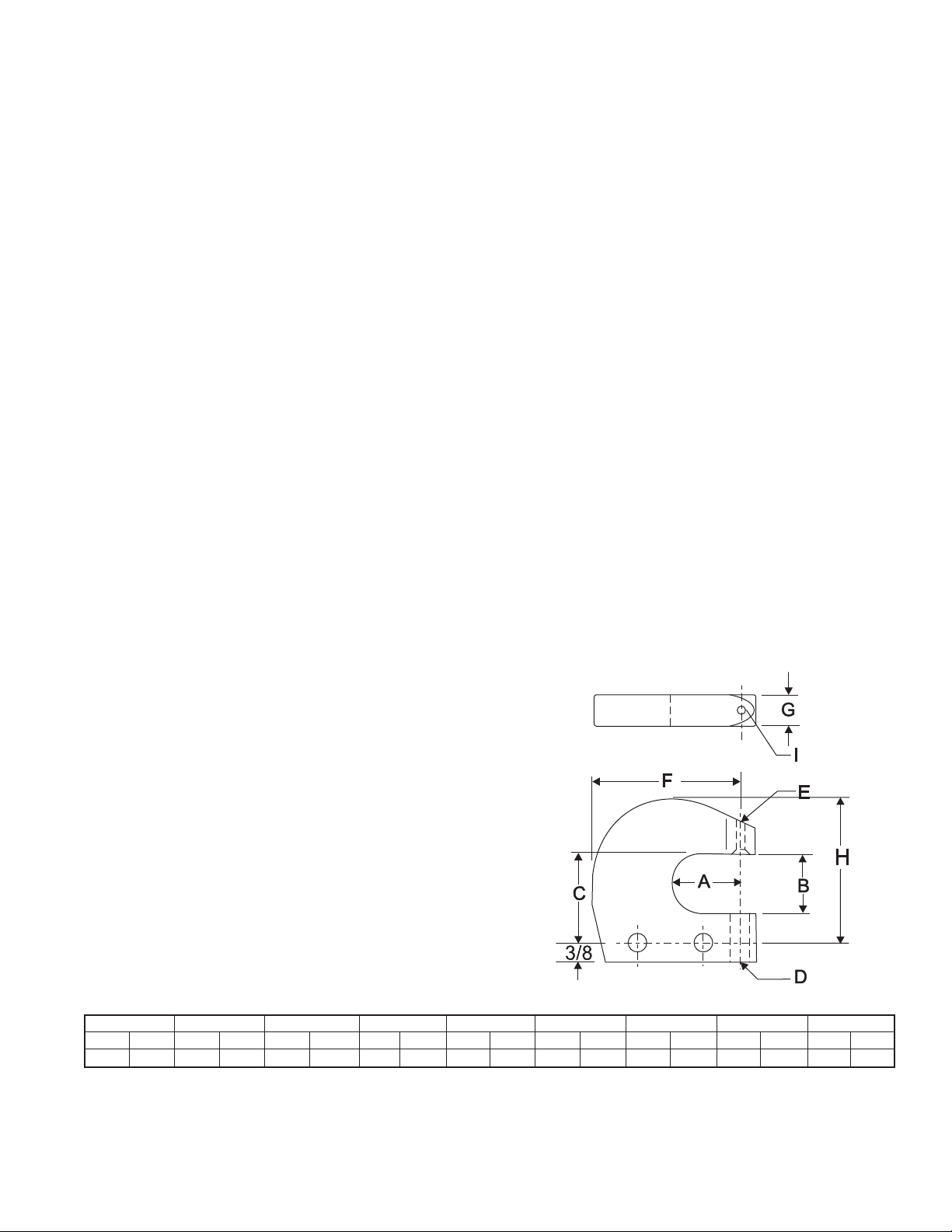

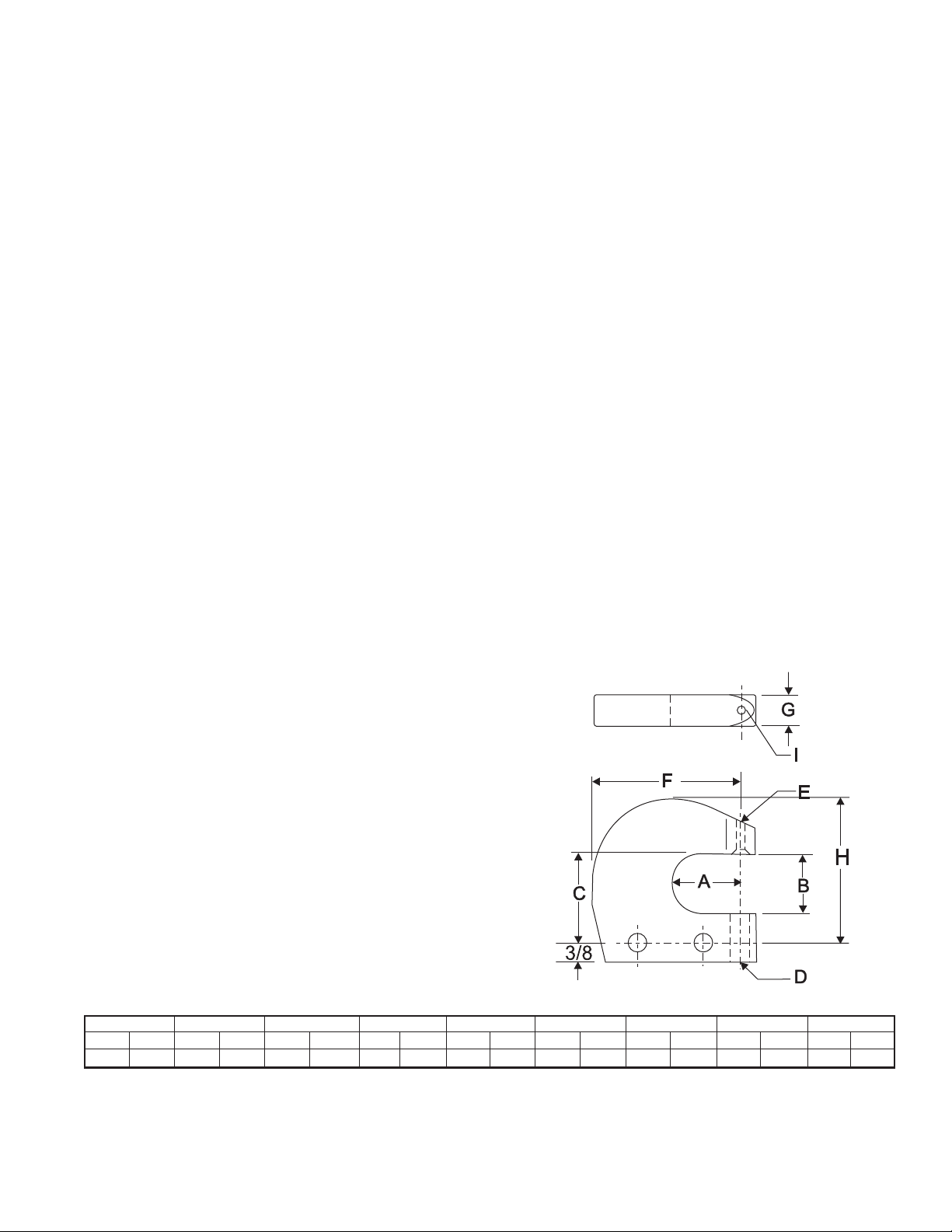

C-YOKE NOMENCLATURE

A Reach
B Gap
C Height from yoke hole center to top of yoke gap
D Bottom set hole diameter CR-1 or CR-2
E Top set hole diameter CR-1 or CR-2
F Width of yoke set hole center to end of yoke

G Thickness of yoke

H Height of yoke from bolt hole center to top of yoke

I Radius from set hole center

ABC DE F G H I

in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

3

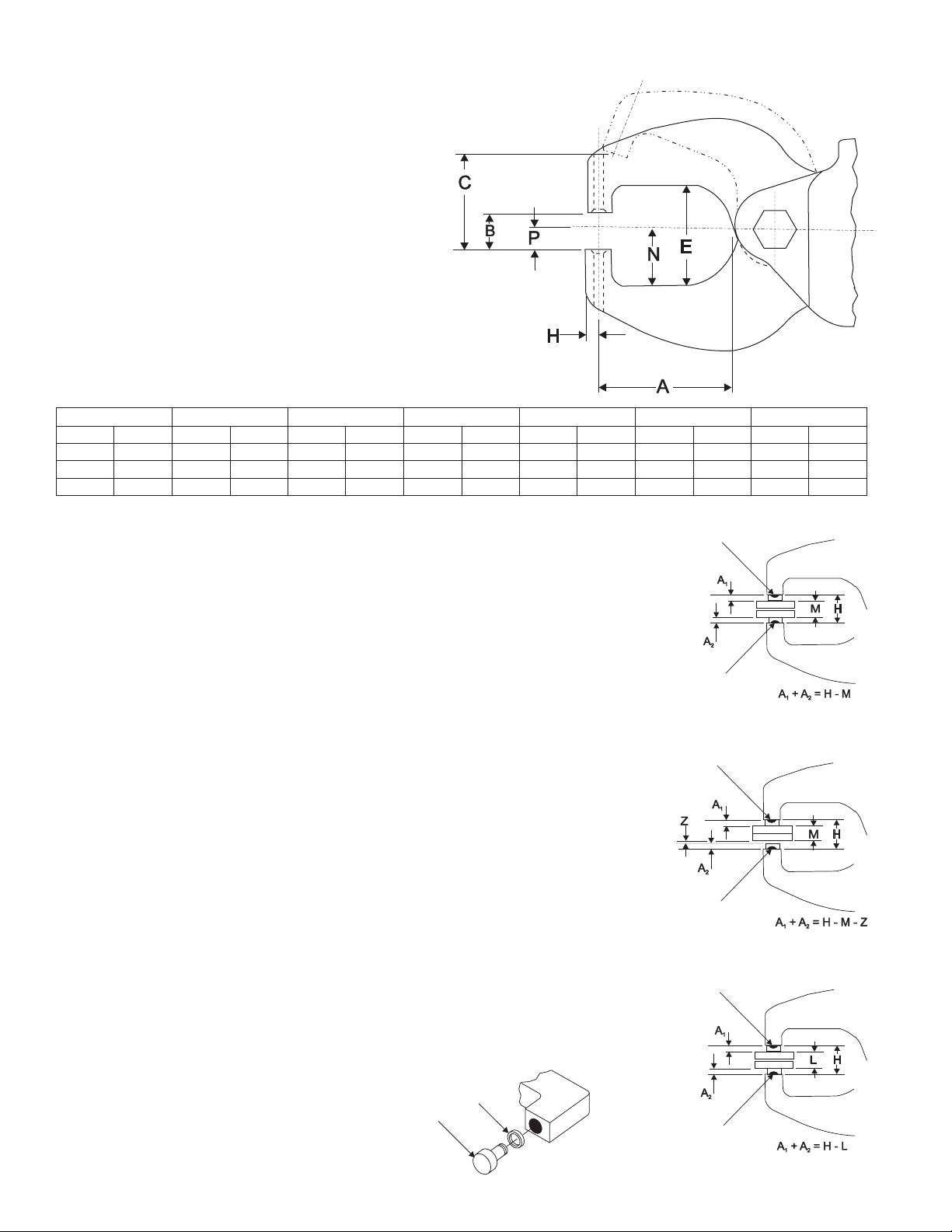

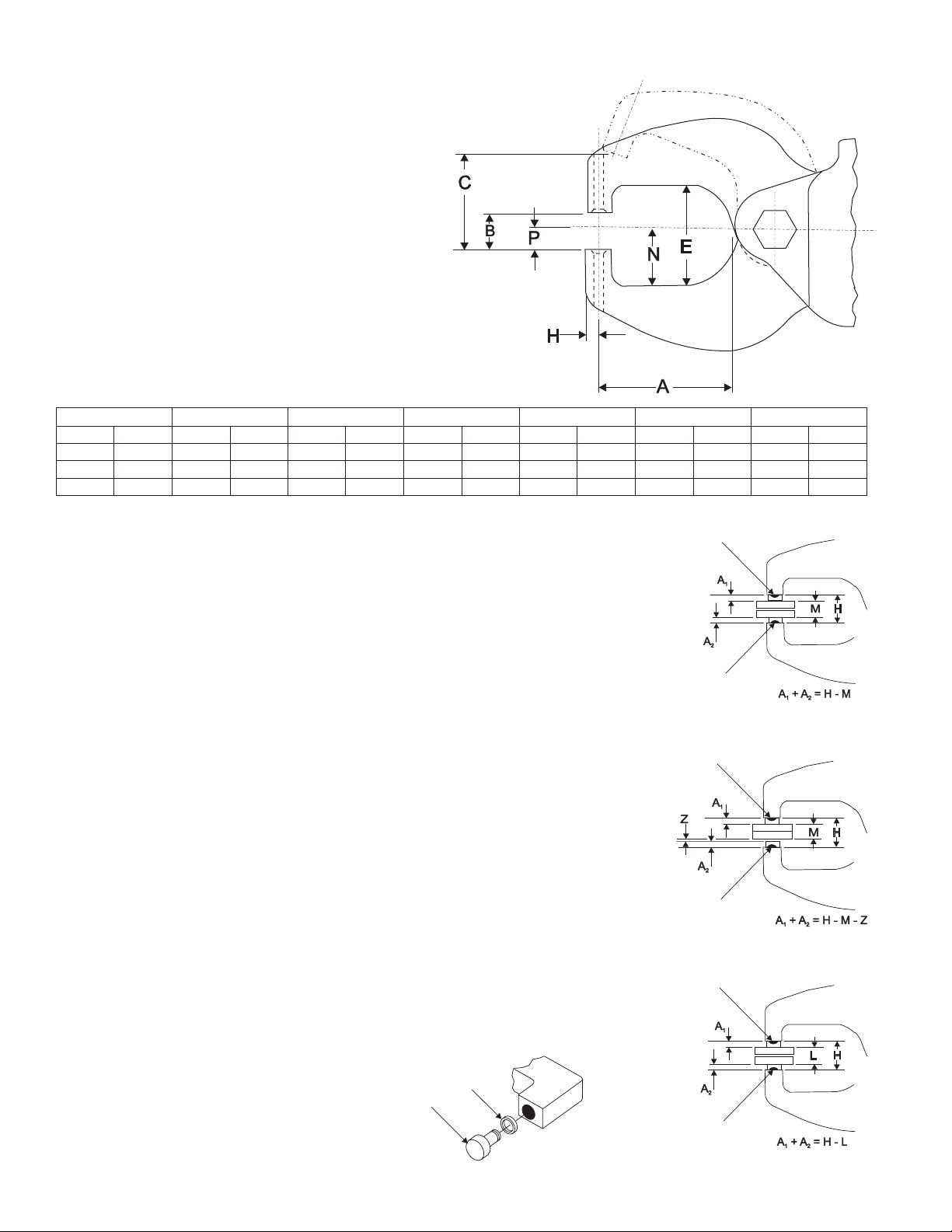

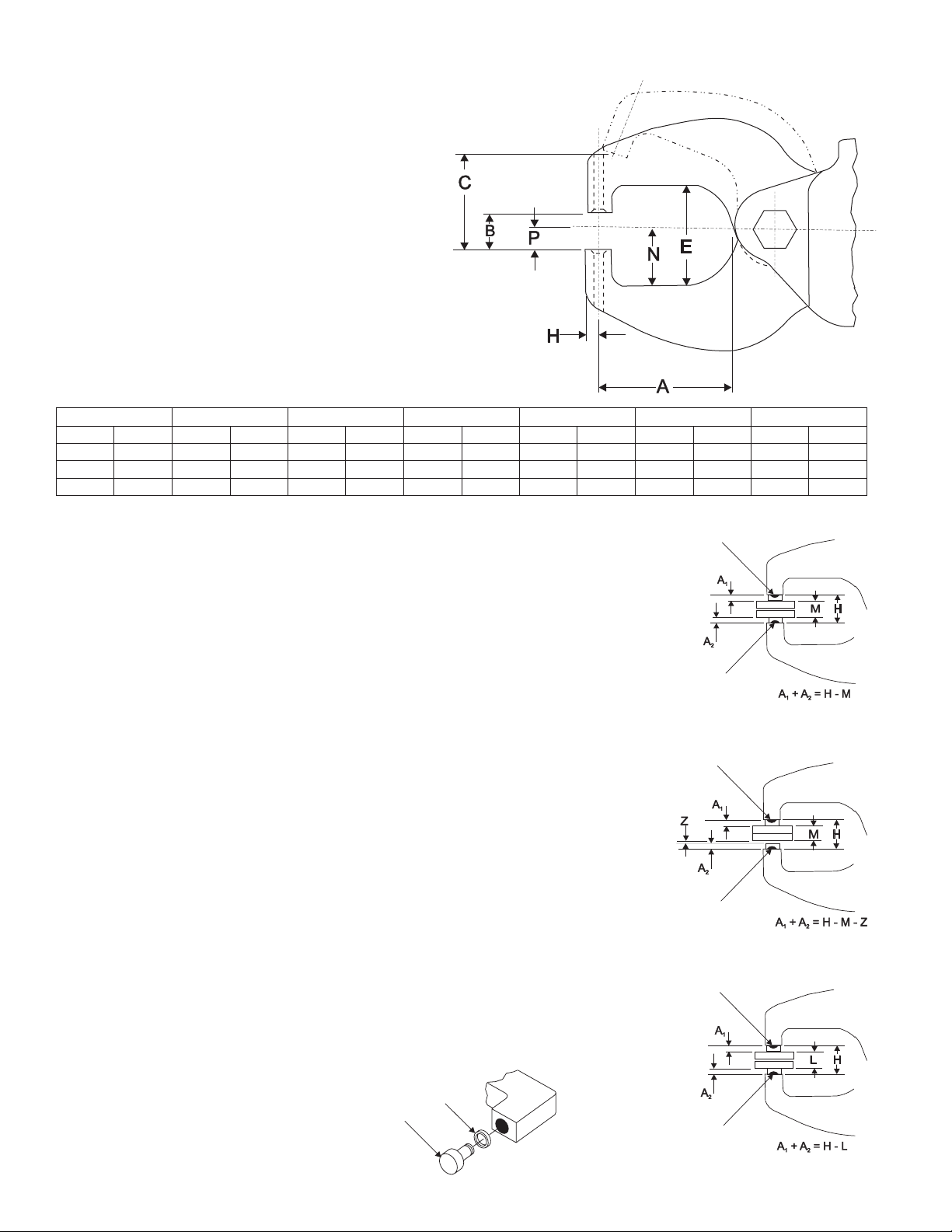

SZEA9000 Series Compression Riveter – Alligator Jaw Style

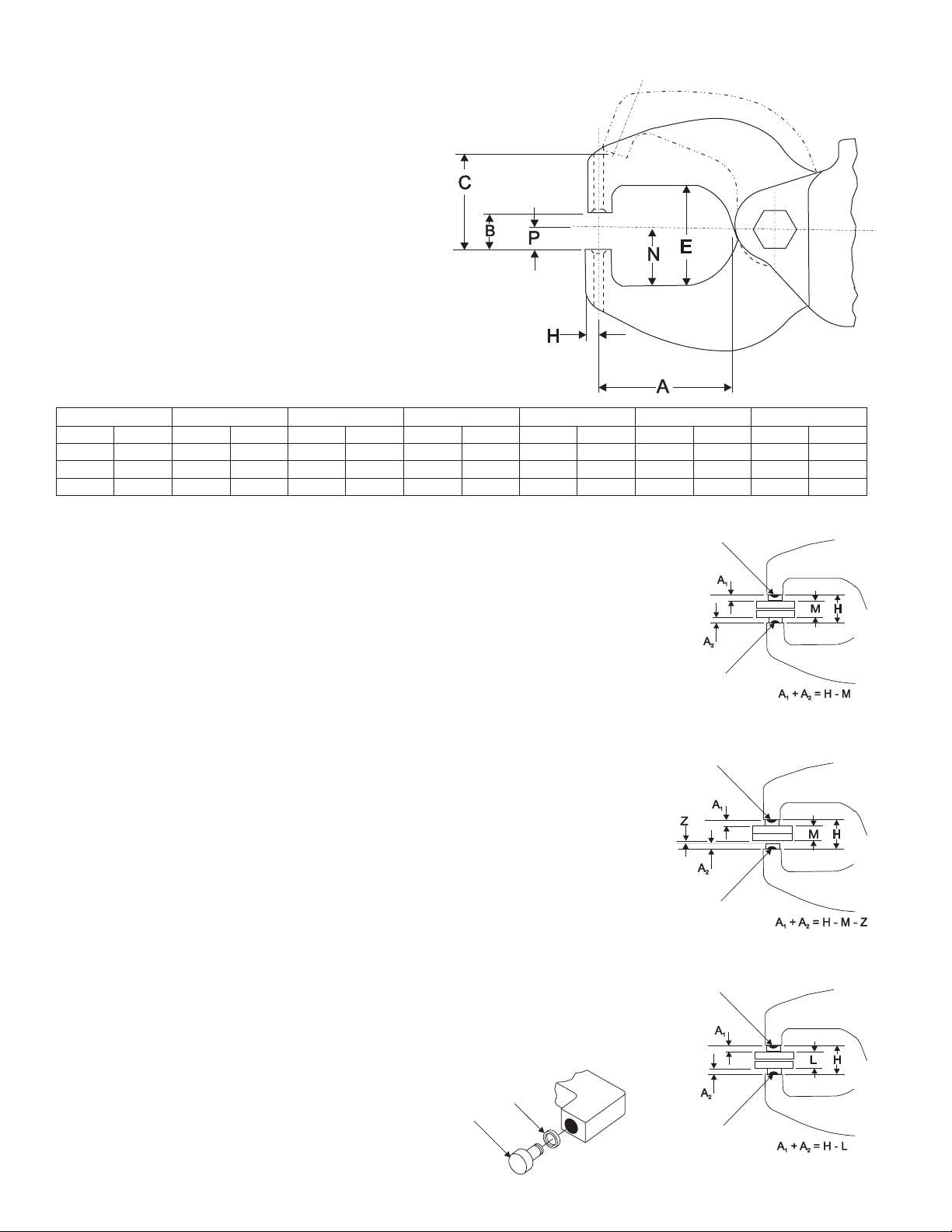

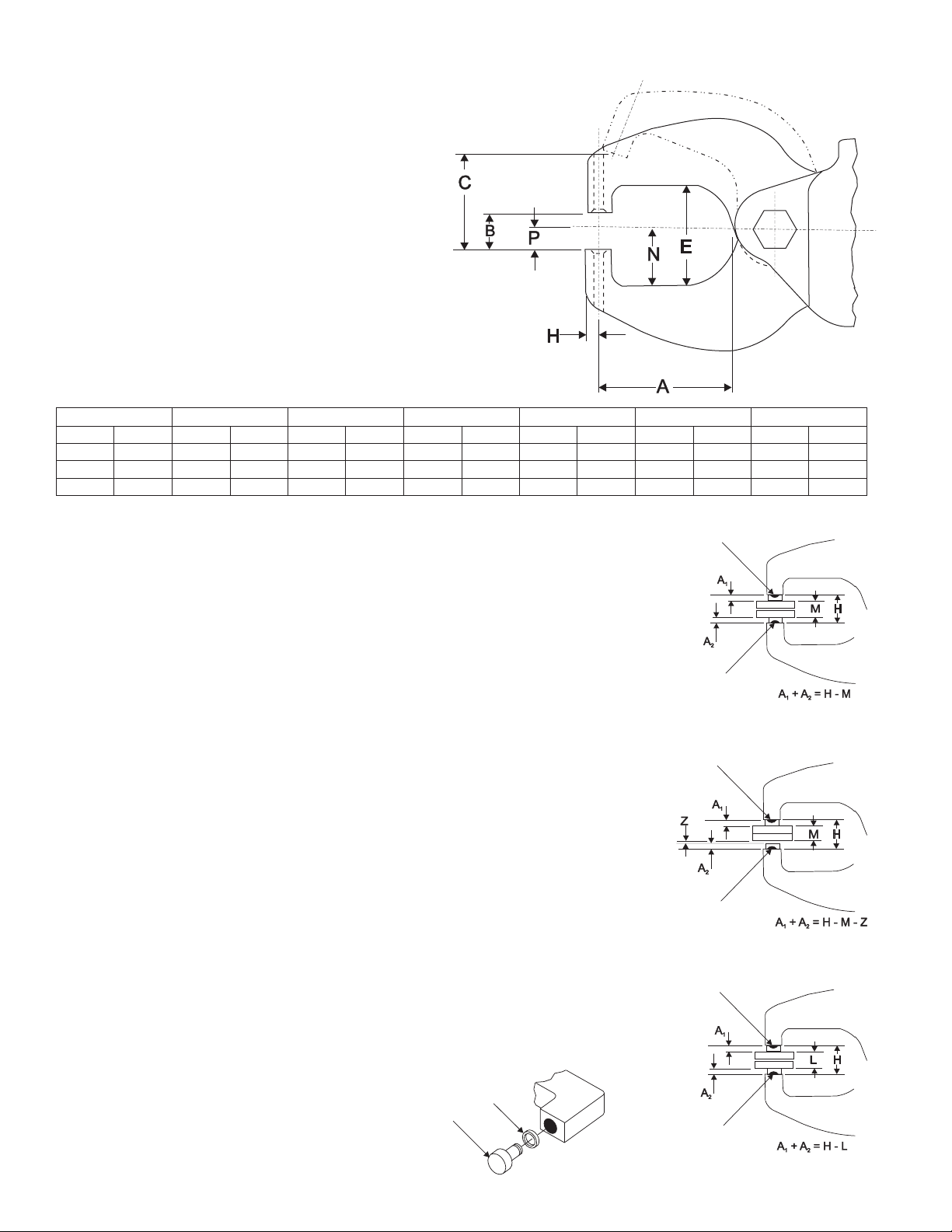

ALLIGATOR YOKE NOMENCLATURE

A Reach
B Closed Height
C Total
E Gap
H Lower Offset
N Depth from centerline to Stationary Jaw Gap
P Depth from centerline to Stationary Jaw set hole

surface

ABC EH NP

in. mm in. mm in. mm in. m m in. mm in. mm in. mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

COMPRESSION RIVETERS

For maximum power the combined length of the two rivet sets must be of the
correct length.

Determine the correct lengths as follows:

Figure 1: When two cupped rivet sets are used:
The length of the body dimensions of the two rivet sets (A1, A2) should equal the

closed height dimension of the yoke (H) minus the total thickness of material being
riveted together.

Figure 2: When one cupped set and one flush set are used:
The length of the body dimensions of the two rivet sets (A1, A2) should equal the

closed height dimension of the yoke H minus the total thickness of material being
riveted (M) and the height of the finished rivet head (Z) compressed by the flush
set (A).

Figure 3: When two flush sets are used:
The length of the body dimensions of the two rivet sets (A1, A2) should equal the

closed height dimension of the yoke (H) minus the overall length of the rivet (L)
after it is compressed.

cupped rivet set

cupped rivet set

Figure 1

cupped rivet set

flush rivet set

Figure 2

flush rivet set

If necessary, select rivet sets a little short and shim to the
correct length using spacer shims.

shim

rivet set

flush rivet set

Figure 3

4

ANWEISUNGEN & TEILELISTE FÜR SZEA8000 UND SZEA9000 SERIE COMPRESSION

NIETMASCHINE

Lesen Sie diese Bedienungsanleitung, bevor Sie dieses Werkzeug in Betrieb nehmen.

BEWAHREN SIE DIESE HINWEISE AUF!

WARNUNG

Unsachgemäßer Gebrauch von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

ede Person, die dieses Werkzeug benutzt, wartet, Zubehör austauscht oder in der Nähe arbeitet, muß

diese Sicherheitshinweise lesen!

Unsachgemäßer Gebrauch von Elektrowerkzeugen kann zu Verletzungen oder zum Tode führen.

BEWAHREN SIE DIESE HINWEISE AUF!

SICHERHEITSHINWEISE FÜR DRUCKLUFTWERKZEUGE

Nietmaschinen können herumfliegende Teilchen verursachen.

Der Benutzer des Werkzeugs und umstehende Personen müssen jederzeit
ordnungsgemäßen Augenschutz tragen.

Herumfliegende Teilchen können Augenverletzungen verursachen.

Nietmaschinen erzeugen Lärm.

Wenn der Lärmpegel 85dBA überschreitet, muß Gehörschutz getragen werden. Wir
empfehlen, Ohrenschutz auch bei einem Lärmpegel von weniger als 85dBA zu tragen. Mehr
Informationen bzgl. des Lärmpegels finden Sie auf dem Informationsdatenblatt für das
Werkzeug.

Lange Lärmaussetzung kann zu Hörschäden führen.

Nietmaschinen vibrieren.

Übermäßige Vibrationen können zu Verletzungen führen. Wenn Sie folgende Symptome
verspüren, stellen Sie den Gebrauch des Werkzeugs ein und konsultieren Sie einen Arzt:
Taubheit, Kribbeln, Schmerzen oder Hautblässe. Weitere Informationen bzgl. des
Vibrationslevels finden Sie auf dem Informationsblatt für das Werkzeug.

Lange Vibrationsaussetzung kann zu Verletzungen führen.

Dieses Werkzeug ist nicht gegen Kontakt mit elektrischen Stromquellen isoliert.

Nicht in der Nähe von elektrischen Stromkreisen unter Spannung benutzen.

Elektrische Schläge können zu Verletzungen führen.

Dieses Werkzeug ist nicht zum Gebrauch in der Nähe von Explosivstoffen vorgesehen.

Benutzen Sie dieses Werkzeug nicht in flammbarer oder explosiver Umgebung.

Explosionen und Brand können zu Verletzungen führen.

Schlecht gewartete und geschmierte Werkzeuge können plötzlich versagen.

Schmieren Sie das Werkzeug regelmäßig und reparieren Sie es, wenn notwendig. Benutzen
Sie ausschließlich Sioux Motoröl Nr. 288. Auf dem Informationsblatt für das Werkzeug
finden Sie weitere Informationen über zu verwendende Schmiermittel und Öle. Lassen Sie
das Ende des Schlauchs nicht auf den Boden fallen, da er dort Schmutz aufnimmt und in
das Werkzeug einbringt. Weitere Wartungsinformationen finden Sie auf dem
Informationsblatt.

Unerwartetes Werkzeugversagen kann zu Verletzungen führen.

5

Werkzeuge, die nicht mit dem richtigen Luftdruck betrieben werden, können
unberechenbar und unregelmäßig arbeiten.

Der maximale Luftdruck von 6,2 Bar (90 psig) darf nicht überschritten werden. Mit Hilfe

einer Luftregulierung angemessenen Luft druck beibehalten.

Unberechenbarer Betrieb von Elektrowerkzeugen kann zu Verletzungen führen.

Luftschläuche können sich von Elektrowerkzeugen lösen und schlagen.

Inspizieren Sie die Werkzeuge und benutzen Sie diese nicht, wenn sie lose oder
beschädigte Luftschläuche oder Anschlußstücke aufweisen.

Peitschende Luftschläuche können Verletzungen verursachen

Wenn Sie ein Werkzeug entsorgen, entsorgen Sie es so, daß weder die Umwelt noch
Personen Schaden nehmen.

Werkzeuge, die während Justierungen, Aust ausch von Zubehör oder W artungsarbeiten
an der Druckluft angeschlossen bleiben, können unerwartet starten.

Entfernen Sie das Werkzeug immer vom Druckluf t anschluß, und aktivieren Sie den
Auslöser, um restliche Luf t abzulassen, bevor Sie Justierungen durchführen,
Zubehör wechseln oder Wartungsarbeiten am Werkzeug vornehmen.

Plötzlich startende Werkzeuge können zu Verletzungen führen.

Unberechtigte Modifikationen an den Maulkomponenten oder dem Anpressmechanismus können
Beeinträchtigungen verursachen.

Sie dürfen keinerlei Änderungen an Maulkomponenten oder dem Anpressmechanismus
vornehmen.

Beeinträchtigungen der Maulkomponenten oder des Anpressmechanismus können zu
Fehlfunktionen führen und Verletzungen verursachen. Darüber hinaus wird die Garantie unter
Umständen nichtig.

In den Maulkomponenten oder dem Anpressmechanismus können Risse auftreten.

Untersuchen Sie die Maulkomponenten und den Anpressmechanismus regelmäßig auf
Risse.

Eine Maulkomponente und ein Anpressmechanismus mit Rissen kann zu Fehlfunktionen führen
und Verletzungen verursachen.

Hände und Finger können in Kontakt mit Maulkomponenten der Nietmaschine kommen.

Hände und Finger dürfen bei Betrieb der Nietmaschine nicht in die Nähe der
Maulkomponenten kommen.

Sollten Hände oder Finger während des Betriebs Maulkomponenten berühren, kann dies zu
Verletzungen führen.

Prüfen Sie, ob der Sicherheitsdrosselhebel korrekt eingestellt ist, um sicherzustellen, dass
das Werkzeug nicht unbeabsichtigt durch einfaches Drücken des Leistungshebels in
Betrieb gesetzt werden kann.

SCHALL- UND VIBRATIONSWERTE

Katalog Nr. *Schalldruck dBA *Schallstärke dBA *Vibration m/s

SZEA8000 73,4 85,0 Weniger als 2,5
SZEA9000 73,4 85,0 Weniger als 2,5

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

EN 792, EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.

1. März 2004

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

KONFORMITÄTSERKLÄRUNG

SZEA8000 & SZEA9000HP Series

gemäß der Regelungen in

Gerald E. Seebeck

Vorsitzender

Sioux Tools Inc.

Name und Titel des Herausgebers Unterschrift des Herausgebers

2

6

Bedienung des Geräts:

1. Bediener müssen sich mit der ordnungsgemäßen Nietprozedur vertraut machen, um die richtige Bedienung des Werkzeugs
und die korrekte Installation der Nieten zu gewährleisten. Siehe das Infoblatt für die korrekten Werte.

2. Wählen Sie die korrekten Niete anhand Folgendem:
a. Niettyp
b. Nietdurchmesser
c. Dicke des zu nietenden Materials
Berechnen Sie die erforderlichen Nieten entsprechend der jeweiligen Anwendung. Siehe Alligatorbacke- und “C”-Yoke-

Datenblatt.

3. Bestimmen Sie mithilfe des Infoblatts zur Auswahl der Nieten für Kompressionsnietmaschinen die korrekte Länge der
benötigten Nieten.

**Beachten Sie, dass bei diesem Werkzeugtyp die maximale Leistung nahe dem Ende des Hubs erreicht wird und der Niet nicht
richtig vernietet wird, wenn das Werkzeug nicht den vollen Hub erreicht.

4. Trennen Sie das Werkzeug stets von der Druckluftversorgung, bevor Sie Nieten austauschen oder ausrichten.

5. Führen Sie Nietversuche mit Testmaterial aus, um eine korrekte Nieteinstellung zu gewährleisten.

6. Um das Werkzeug in Betrieb zu setzen, drücken Sie den Leistungshebel, indem Sie den Hebel vorwärts und nach unten
drücken. Die Vorwärtsbewegung ist nötig, um das Sicherheitsdrosselventil zu öffnen, bevor der Hebel gedrückt werden kann.
Lassen Sie den Hebel los.

7. Das Werkzeug darf nur zum bestimmungsgemäßen Gebrauch eingesetzt werden.

Funktionsprinzip:

Bei Druckluftnietmaschinen wird das Nietmetall durch einen Pressvorgang unter hohen Kräften zusammengefügt. Der hohe
Anpressdruck wird durch eine Nocke erzielt, die aus Druckluftzylinder und -kolben besteht und ein Vielfaches der Ursprungskraft
überträgt. Die hohen Kompressionskräfte werden durch ein relativ kompaktes Gerät erzielt, das Zylinder mit kleinem Durchmesser
aufweist und mit sehr wenig Druckluft betrieben wird.

Kompressionsnietmaschinen SZEA8000 Serie – “C”-Yoke-Ausführung

C-YOKE-DATENBLATT

A Weite
B Öffnungshöhe
C Höhe von der Maullochmitte bis zur oberen Kante der

Maulöffnung

D Durchmesser des unteren Nietlochs, CR-1 bzw.

CR-2

E Durchmesser des oberen Nietlochs, CR-1 bzw. CR-2
F Breite von der Maulnietlochmitte zum Maulende

G Dicke des Mauls

H Höhe des Mauls von der Lochmitte zum oberen

Maulende

I Radius von der Nietlochmitte

ABC DE F G H I

in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

7

Kompressionsnietmaschinen SZEA9000 Serie – mit Alligatorbacke

ALLIGATORBACKE-DATENBLATT

A Weite
B Höhe im geschlossenen Zustand
C Gesamt
E Öffnungshöhe
H Unterer Abstand
N Höhe von Mittellinie zum feststehenden Maulstück
P Höhe von Mittellinie zur Nietlochoberfläche des

feststehenden Maulstücks

ABC EH NP

in. mm in. mm in. mm in. m m in. mm in. mm in. mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

KOMPRESSIONS-NIETMASCHINEN

Um eine optimale Leistung zu erreichen, muss die Gesamtlänge der zwei
Nietbestandteile korrekt sein.

Bestimmen Sie die korrekten Längen wie folgt:

Abbildung 1: Wenn zwei Becherniete verwendet werden:
Die Gesamtlänge der beiden Schafte der Niete (A1, A2) muss gleich der Höhe des

geschlossenen Mauls (H) minus der Gesamtdicke des zu nietenden Materials (M)
sein.

Abbildung 2: Wenn ein Becherniet und ein Senkniet verwendet werden:
Die Gesamtlänge der beiden Schafte der Niete (A1, A2) muss gleich der Höhe des

geschlossenen Mauls (H) minus der Gesamtdicke des zu nietenden Materials (M)
und der Höhe des vom Senkniet (A) zusammengepressten Nietkopfs (Z) sein.

Abbildung 3: Wenn zwei Senkniete verwendet werden:
Die Gesamtlänge der beiden Schafte der Niete (A1, A2) muss gleich der Höhe des

geschlossenen Mauls (H) minus der Gesamtlänge des Niets (L) im
zusammengepressten Zustand sein.

Becherniet

Becherniet

Abbildung 1

Becherniet

Senkniet

Abbildung 2

Senkniet

Wenn erforderlich, können Sie etwas kürzere
Niete wählen und sie mit Distanzringen auf
die korrekte Länge bringen.

Distanzring

Niet

Senkniet

Abbildung 3

8

INSTRUCCIONES Y LISTA DE PARTES PARA REMACHADORAS NEUMÁTICAS POR

COMPRESIÓN SERIE SZEA8000 Y SZEA9000

Lea y entienda estas instrucciones antes de usar la herramienta.

¡GUARDE EST AS INSTRUCCIONES!

ADVERTENCIA

Cuando se utilizan incorrectamente, las herramientas motorizadas pueden propiciar situaciones riesgosas.

Todos aquellos que utilicen, realicen el servicio de mantenimiento o cambien accesorios, o que trabajen cerca

de esta herramienta deben leer, entender y seguir estas instrucciones de seguridad.

Usar las herramientas incorrectamente puede causar lesiones o incluso la muerte.

¡GUARDE ESTAS INSTRUCCIONES!

INSTRUCCIONES DE SEGURIDAD PARA LAS HERRAMIENTAS NEUMA TICAS

Las remachadoras pueden despedir partículas.

Los usuarios y personas que se encuentren cerca de la herramienta deben utilizar, en todo
momento, una adecuada protección para los ojos.

Las partículas que flotan en el aire puede producir daños a los ojos.

Las remachadoras generan ruido.

Se debe utilizar protección para los oídos cuando el nivel de ruido exceda los 85 dBA. Se
recomienda, además, utilizar protección para los oídos cuando el nivel de ruido de la
herramienta sea menor que 85 dBA. Ver la hoja de información de la herramienta sobre su
nivel de ruido.

La exposición prolongada al ruido puede producir la pérdida de la audición.

Las remachadoras producen vibraciones.

La vibración excesiva puede producir lesiones. Si siente un cosquilleo o dolor en el piel, o
si la piel se está entumecida o blanca, deje de utilizar la herramienta y póngase en contacto
con un médico. Ver la hoja de información de la herramienta sobre los niveles de vibración.

La exposición prolongada a vibraciones puede producir lesiones.

Esta herramienta no está aislada para contacto con fuentes de energía eléctrica.
No la utilice cerca de circuitos eléctricos con corriente.

Un choque eléctrico puede producir lesiones.

Esta herramienta no está fabricada para ser utilizada en ambientes explosivos.

No utilice esta herramienta en un ambiente inflamable o explosivo.

Explosiones e incendios pueden producir lesiones.

Las herramientas a las que no se les ha realizado el servicio de mantenimiento adecuado o que
no han sido lubricadas correctamente pueden fallar en forma imprevista.

Siempre mantenga la herramienta lubricada correctamente y en buen estado. Utilice
solamente aceite para motores neumáticos de Sioux N
la herramienta para saber tener información sobre otros aceites o grasas que puede
utilizar. No deje caer el extremo de la manguera en el suelo donde puede ensuciarse y
transportar la suciedad a la herramienta. Ver la hoja de información para cualquier
requisito de mantenimiento adicional.

Los fallos inesperados de la herramienta puede resultar en lesiones.

o

. 288. Ver la hoja de información de

9

Es posible que las herramientas que operen a una presión de aire inadecuada fucionen
de manera irregular.

No exceda la presión de aire máxima de 90 psig/6,2 bar. Use un regulador de aire para

mantener la presión de aire adecuada.

La operación irregular de las herramientas con motor puede producir lesiones.

Las mangueras de aire pueden desprenderse de las herramientas eléctricas y de la conexión
flexible.

Revise y no utilice las herramientas con mangueras de aire o fittings sueltos o dañados.

Fustigar las mangueras de aire puede producir lesiones

Cuando de deshaga de una herramienta, hágalo de manera que no dañe al personal ni al
medio ambiente.

Las herramientas que se dejan conectadas a la fuente de aire mientras se están
realizando ajustes, cambio de accesorios, o realizando el servicio de mantenimiento,
pueden empezar a funcionar inesperadamente.

Siempre saque la herramienta desde la fuente de aire y active el gatillo para purgar
la línea de aire antes de hacer cualquier ajuste, cambio de accesorios, o realizar el
mantenimiento de la herramienta.

Las herramientas que comienzan a funcionar inesperadamente pueden producir lesiones.

Cualquier modificación no autorizada a las mordazas, pinzas, o mecanismo de compresión
puede comprometer su integridad.

No haga ninguna modificación a las mordazas, pinzas ni mecanismo de compresión.

Además de anular la garantía, las modificaciones a las mordazas, pinzas o mecanismo de
compresión pueden causar un mal funcionamiento de la herramienta, y como consecuencia
lesiones.

En las mordazas y en el mecanismo de compresión pueden aparecer grietas.

Examine periódicamente las mordazas y el mecanismo de compresión por si aparecen
grietas.

Si las mordazas o el mecanismo de compresión están agrietados pueden fallar, y causar
lesiones.

Las manos y los dedos podrían entrar en contacto con las pinzas o con las mordazas de la
remachadora.

No exponga las manos ni los dedos a las pinzas o mordazas de la remachadora cuando
estén en funcionamiento.

Puede ser peligroso tocar las pinzas o mordazas con las manos o los dedos durante su
funcionamiento.

Verifique que la palanca de seguridad del regulador de velocidad esté en posición correcta
para de esta forma evitar que la unidad empiece a funcionar accidentalmente si se empuja
la palanca.

LECTURA DE VIBRACIONES Y SONIDOS

No de Catalogo *Presión de sonido dBA *Potencia de sonido dBA *Vibración m/s

SZEA8000 73,4 85,0 Menos de 2,5
SZEA9000 73,4 85,0 Menos de 2,5

*según PN8NTC1 *según PN8NTC1 *según ISO 8662

DECLARACION DE CONFORMIDAD

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que los

con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma(s) u otro(s) documento(s) normativo(s):

1 de marzo de 2004

Murphy, North Carolina, USA

Fecha y lugar de edición

EN 792, EN 292 Partes 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC enmendadas por las Directrices 91/368/EEC & 93/44/EEC.

SZEA8000 & SZEA9000HP Series

productos

siguiendo las disposiciones

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nombre y puesto del editor

2

Firma del editor

10

Instrucciones de uso:

1. El usuario se debe familiarizar con los procedimientos para colocar correctamente los remaches y de esta forma asegurar que
la herramienta funcione debidamente y fije los remaches correctamente. Consulte la hoja de información para aprender a
colocar correctamente los remaches.

2. Tenga en cuenta estos factores para seleccionar el remache correcto:
a. Tipo de remache
b. Diámetro del remache
b. Grosor del material en el que se va a poner el remache
Calcule los requisitos del remache según la aplicación. Consulte la hoja de nomenclatura para las remachadoras con mordazas

en “C” y con pinzas de cocodrilo.

3. Consulte la hoja de información para seleccionar remaches para las remachadoras neumáticas y determinar la longitud
correcta del remache requerido.

**Tenga presente que estas herramientas alcanzan su máxima potencia al final de su carrera; por lo tanto, si la herramienta
no hace la carrera completa, el remache no quedará bien puesto.

4. Desconecte la herramienta del suministro de aire cada vez que cambie o tenga que ajustar los remaches.

5. Ensaye la herramienta en un material de prueba para comprobar que los remaches estén bien ajustados.

6. Para usar la herramienta presione la palanca que regula la velocidad; primero hay que empujarla hacia adelante y luego hacia
abajo. Hay que empujarla hacia adelante para desbloquear la válvula de seguridad del regulador y poder accionar la palanca.
Suelte la palanca.

7. No use esta herramienta para ningún otro fin distinto al especificado.

Principio de funcionamiento:

Las remachadoras neumáticas por compresión aprietan los remaches y entierran el metal del remache con fuerza comprimida.
La acción de apretamiento se consigue mediante el acoplamiento de un cilindro neumático y un pistón con una cuña o leva que a
su vez multiplica la fuerza original a grados extremos. Las altas fuerzas de compresión se obtienen a través de una unidad
relativamente compacta, con cilindros de diámetro reducido, que usa muy pocas cantidades de aire a presión.

Remachadoras neumáticas por compresión Serie SZEA8000 –

con mordazas en “C”

NOMENCLATURA PARA REMACHADORA CON MORDAZAS EN “C”

A Alcance
B Espacio entre mandíbulas
C Altura medida desde el eje geométrico del perno hasta el tope del

espacio entre mandíbulas

D Diámetro del agujero de fijación inferior CR-1 o CR-2
E Diámetro del agujero de fijación superior CR-1 o CR-2
F Acho medido desde el centro del agujero de fijación hasta el

extremo de la mordaza

G Grosor de la mordaza

H Altura de la mordaza medida desde el eje geométrico del perno

hasta el tope de la mordaza

I Radio del centro del agujero de fijación

ABC DE F G H I

in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

11

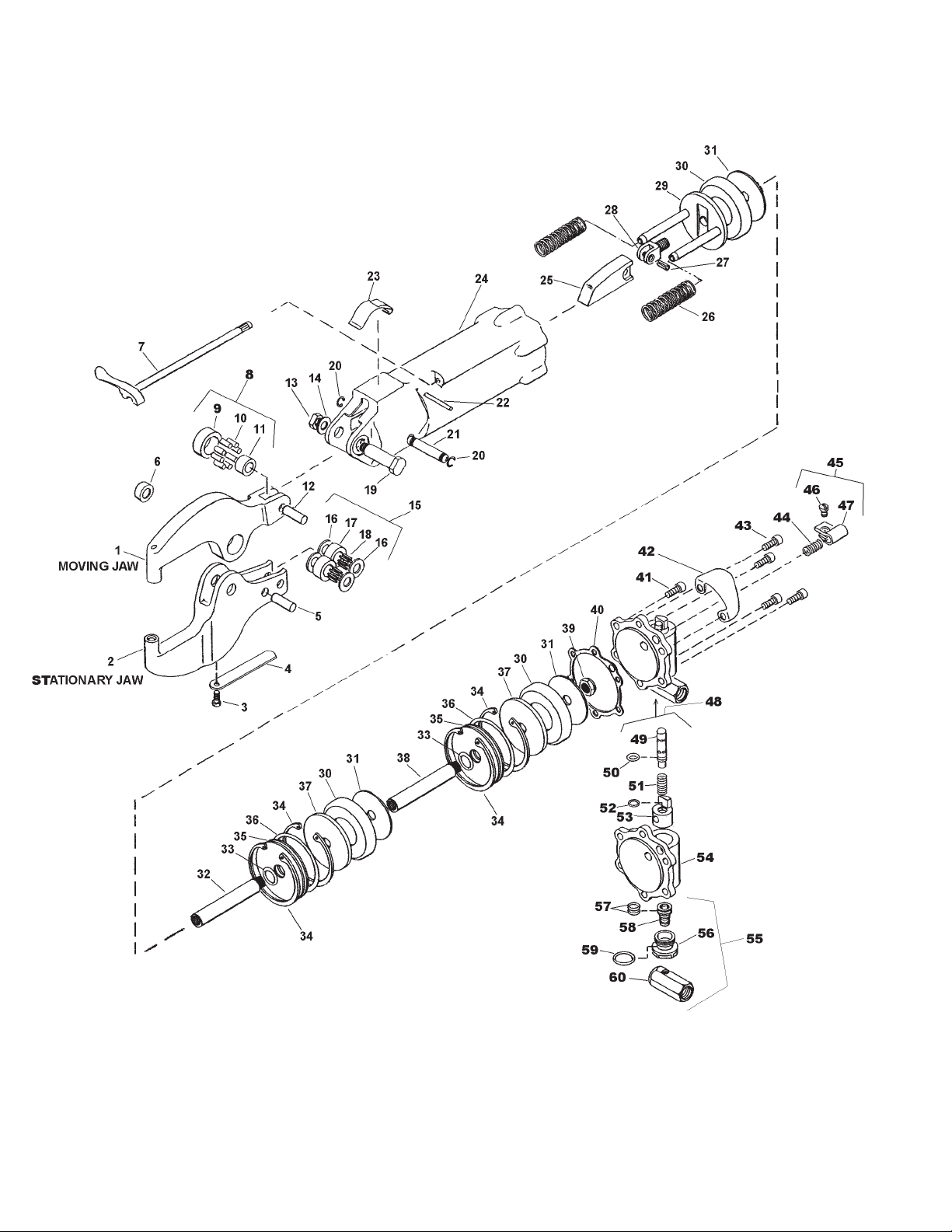

Remachadoras neumáticas por compresión serie SZEA9000 –

con pinzas de cocodrilo

NOMENCLATURA – MORDAZA DE COCODRILO

A Alcance
B Altura cerrada
C Total
E Espacio entre mandíbulas
H Desplazamiento inferior
N Profundidad medida desde el eje geométrico hasta la

abertura de la mandíbula estacionaria

P Profundidad medida desde el eje geométrico hasta el

agujero de fijación de la mandíbula estacionaria

ABC EH NP

in. mm in. mm in. mm in. m m in. mm in. mm in. mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

REMACHADORAS NEUMÁTICAS

Para obtener un remachado óptimo la longitud combinada del par de remaches
debe ser correcta.

La longitud correcta se determina de la siguiente manera:

Figura 1: Si se usan dos conjuntos de remaches cóncavos:
La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe

ser igual a la medida de la altura de la mordaza cerrada (H) menos el grosor total
del material que se va a remachar.

Figura 2: Si se usa un conjunto de remaches cóncavos y uno de remaches de
cabeza embutida:

La longitud de las dimensiones de los dos conjuntos de remaches (A1, A2) debe
ser igual a la medida de la altura de la mordaza cerrada (H) menos el grosor total
del material que se va a remachar (M) y la altura final de la cabeza del remache
(Z) comprimida por el conjunto de remaches de cabeza embutida (A).

Figure 3: La longitud de las dimensiones de los dos conjuntos de remaches (A1,
A2) debe ser igual a la medida de la altura de la mordaza cerrada (H) menos la
longitud general del remache (L) después de ser comprimido.

Conjunto de remache cóncavo

Conjunto de
remache cóncavo

Figura 1

Conjunto de remache cóncavo

Conjunto de remache
de cabeza embutida

Figura 2

Conjunto de remache de
cabeza embutida

Si es necesario, escoja los remaches un
poco más cortos y acúñelos a la longitud
correcta con un anillo espaciador.

Espaciadora

Remache

Conjunto de remache
de cabeza embutida

Figura 3

12

ISTRUZIONI E LISTINO PARTI PER LE CHIODATRICI A COMPRESSIONE SERIE

SZEA8000 E SZEA9000

Leggere attentamente queste istruzioni prima di usare l’attrezzo.

CONSERVARE QUESTE ISTRUZIONI!

ATTENZIONE

Se utilizzati in maniera impropria, gli utensili a motore possono creare situazioni pericolose.

Chiunque utilizzi, effettui la manutenzione, sostituisca gli accessori o lavori nelle vicinanze di questo

utensile deve leggere, comprendere e seguire queste istruzioni per la sicurezza!

Utensili a motore utilizzati in maniera impropria possono provocare lesioni o la morte.

CONSERVARE QUESTE ISTRUZIONI!

ISTRUZIONI PER LA SICUREZZA DEGLI ATTREZZI AD ARIA COMPRESSA

Le chiodatrici possono lanciare in aria particelle.

È necessario che gli utenti dello strumento e i presenti utilizzino sempre adeguate protezio­ni per gli occhi.

Le particelle volanti possono provocare lesioni agli occhi.

Le chiodatrici generano rumore.

È necessario utilizzare protezioni per le orecchie quando il livello di rumore dell’utensile
supera gli 85 dBA. Si consiglia di utilizzare protezioni per le orecchie anche quando il livello
di rumore è inferiore a 85 dBA. Consultare il foglio informativo dell’utensile per il livello di
rumore.

L’esposizione prolungata al rumore può provocare la perdita dell’udito.

Le chiodatrici vibrano.

La vibrazione eccessiva può provocare lesioni. In caso di intorpidimento, formicolio, dolore
o impallidimento della cute, interrompere l’utilizzo dell’utensile e consultare un medico.
Consultare il foglio informativo dell’utensile per il livello di vibrazione.

L’esposizione prolungata alle vibrazioni può provocare lesioni.

Questo strumento non è isolato dal contatto con sorgenti di alimentazione elettrica.

Non utilizzare in prossimità di circuiti elettrici attraversati da corrente.

Le scosse elettriche possono provocare lesioni.

Non è previsto l’utilizzo dello strumento in presenza di esplosivi.

Non utilizzare questo strumento in presenza di prodotti infiammabili o esplosivi.

Le esplosioni e gli incendi possono causare lesioni.

L’insufficiente manutenzione e lubrificazione degli strumenti può provocare guasti improvvisi.

Mantenere sempre lo strumento adeguatamente lubrificato ed in buono stato. Utilizzare solo
olio motore Sioux Air n. 288. Consultare il foglio informativo dell’utensile per determinare
quali altri grassi ed oli utilizzare. Non lasciar cadere l’estremità del tubo sul pavimento, in
quanto raccoglierebbe lo sporco e lo trasporterebbe all’interno dello strumento. Consultare
il foglio informativo per qualsiasi altro requisito di manutenzione.

Gli improvvisi guasti dello strumento possono provocare lesioni.

Il mancato utilizzo degli strumenti alla corretta pressione dell’aria può provocarne il
funzionamento anomalo.

Non superare la pressione massima dell’aria di 90 psig/6,2 bar. Per mantenere la

corretta pressione dell’aria usare un regolatore pneumatico.

Il funzionamento anomalo degli utensili a motore può provocare lesioni.

13

I tubi dell’aria possono staccarsi dagli attrezzi elettrici e sferzare.

Controllare e non utilizzare strumenti con tubi o accessori per l’aria allentati o danneggiati.

Tubi per l’aria in vibrazione possono provocare lesioni.

Quando ormai obsoleto, smaltire adeguatamente lo strumento onde evitare danni
all'ambiente o alle persone.

Gli strumenti lasciati collegati all’alimentazione dell’aria nel corso di regolazioni, della sostituzione
di accessori o durante la manutenzione o l’assistenza sullo strumento possono avviarsi in maniera
imprevista.
Rimuovere sempre lo strumento dall’alimentazione dell’aria ed attivare la levetta di comando per
spurgare la linea dell’aria prima di effettuare qualsiasi regolazione, di sostituire gli accessori o di
eseguire qualsiasi manutenzione o assistenza sullo strumento.

L’imprevisto avvio dello strumento può provocare lesioni.

Qualsiasi modifica non autorizzata del morsetto, delle ganasce o del meccanismo di
compressione può indebolirli.

Non modificare il morsetto, le ganasce o il meccanismo di compressione in alcun modo

.

Oltre ad annullare la garanzia, un morsetto, ganasce o meccanismo di compressione indebolito
possono guastarsi causando infortuni.

Il morsetto e il meccanismo di compressione possono incrinarsi.

Controllare regolarmente il morsetto e il meccanismo di compressione per verificare che
non vi siano incrinature

.

Un morsetto e un meccanismo di compressione possono guastarsi, causando infortuni.

Le mani e le dita possono entrare in contatto con le ganasce o il morsetto della chiodatrice.

Tenere le mani e le dita lontano dalle ganasce o dal morsetto della chiodatrice durante

.

l’uso

Le mani e le dita che entrano in contatto con le ganasce o il morsetto durante l’uso possono
ferirsi.

Controllare che la leva di sicurezza della valvola a farfalla sia impostata correttamente per
evitare di accendere inavvertitamente l’attrezzo premendo la leva della valvola a farfalla

VALORI DI RUMOROSITA’ E VIBRAZIONI

Catalogo n. dBA dB A m/ s

SZEA8000 73,4 85,0 Inferiore a 2,5
SZEA9000 73,4 85,0 Inferiore a 2,5

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

sono conformi alle seguenti normative, standard o certificazioni:

EN 792, EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1

CEE 89/392 così come successivamente modificata dalle direttive CEE 91/368 e 93/44

1 marzo 2004

Murphy, North Carolina, USA

Data e luogo del rilascio

*Pressioine sonora *Potenza sonora *Vibratzioni

*secondo PN8NTC1 *secondo PN8NTC1 *secondo ISO 8662

CERTIFICAZIONE DI CONFORMITA

responsabilità che i prodotti

SZEA8000 & SZEA9000HP Series

secondo la direttiva

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nome e posizione del dichiarante Firma del dichiarante

2

.

14

Istruzioni per l’uso:

1. Per il buon funzionamento e la corretta installazione dei rivetti, gli operatori dovrebbero essere a conoscenza delle corrette
procedure d’impostazione del set di rivetti. Le impostazioni sono elencate nella scheda d’informazioni.

2. Selezionare il set di rivetti corretto secondo quanto segue:
a. Il tipo di rivetto
b. Il diametro del rivetto
c. Lo spessore del materiale destinato alla chiodatura
Calcolare correttamente per il set di rivetti richiesto per l’applicazione. Vedere la scheda di nomenclatura dei Modelli Ganasce

coccodrillo e Morsetto “C”.

3. Consultare la scheda d’informazioni per la selezione dei set di rivetti per le chiodatrici a compressione al fine di determinare
la corretta lunghezza del set di rivetti richiesto.

**Si noti che questo tipo di attrezzo raggiunge la potenza massima vicino al termine della corsa e il rivetto non può essere
installato correttamente se l’attrezzo non effettua la corsa completa.

4. Scollegare sempre l’attrezzo dall’aria quando si cambiano o regolano i set di rivetti.

5. Effettuare installazioni di prova in materiale da test per assicurarsi che la regolazione del set di rivetti sia corretta.

6. Per attivare l’attrezzo, premere la leva della valvola a farfalla in avanti e in giù. La pressione in avanti è necessaria per
disinnestare la valvola a farfalla di sicurezza e poter premere la leva. Lasciare andare la leva.

7. Non usare l’attrezzo per scopi diversi dal previsto.

Principio del funzionamento:

Le chiodatrici ad aria compressa esercitano un’azione di compressione che guida il rivetto facendo “scorrere” sul rivetto metallico
forze compresse. L’azione di compressione viene ottenuta mediante l’accoppiamento di un cilindro ad aria e un pistone a un
cuneo o a una camma, moltiplicando, di conseguenza, la forza originale a rapporti estremi. Alte forze di compressione sono
ottenute con un’unità relativamente compatta con cilindri dal piccolo diametro e usando una quantità molto limitata di aria
compressa.

Chiodatrice a compressione Serie SZEA8000 – Modello con Morsetto “C”

C-NOMENCLATURA DEL MORSETTO

A Portata
B Spazio libero
C Altezza dal centro del foro del morsetto alla parte

superiore dello spazio libero del morsetto

D Diametro del foro del set inferiore CR-1 o CR-2
E E Diametro del foro del set superiore CR-1 o CR-2
F Larghezza dal centro del foro del set del morsetto alla

fine del morsetto

G Spessore del morsetto

H Altezza del morsetto dal centro del foro del bullone alla

parte superiore del morsetto

I Raggio dal centro del foro del set

ABC DE F G H I

in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

15

Chiodatrice a compressione Serie SZEA9000 – Modello Ganasce coccodrillo

NOMENCLATURA DELLE GANASCE COCCODRILLO

A Portata
B Altezza chiusa
C Totale
E Spazio libero
H Distanza dall’asse inferiore
N Profondità dalla linea centrale allo spazio libero della

ganascia stazionaria

P Profondità dalla linea centrale alla superficie del foro

del set della ganascia stazionaria

ABC EH NP

in. mm in. mm in. mm in. m m in. mm in. mm in. mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

CHIODATRICE A COMPRESSIONE

Per ottenere la potenza massima, la lunghezza combinata dei due set di rivetti
deve essere quella corretta.

Determinare la lunghezza corretta nel seguente modo:

Figura 1: se si usano due set di rivetti a cupola:
La lunghezza delle dimensioni del corpo dei due set di rivetti (A1, A2) deve essere

uguale alla dimensione dell’altezza chiusa del morsetto (H) meno lo spessore
totale del materiale che deve essere unito.

Figura 2: se si usa un set di rivetti a cupola e un set di rivetti a livello
La lunghezza delle dimensioni del corpo dei due set di rivetti (A1, A2) deve essere

uguale alla dimensione dell’altezza chiusa del morsetto H meno lo spessore totale
del materiale unito (M) e l’altezza della testa del rivetto rifinita (Z) compressa dal
set a livello (A).

Figura 3: se si usano due set a livello:
La lunghezza delle dimensioni del corpo del due set di rivetti (A1, A2) deve essere

uguale alla dimensione dell’altezza chiusa del morsetto (H) meno la lunghezza
complessiva del rivetto (L) una volta compresso.

set di rivetti a
cupola

set di rivetti a
cupola

Figura 1

set di rivetti a
cupola

set di rivetti a
livello

Figura 2

set di rivetti a
livello

Se necessario, selezionare set di rivetti
leggermente più corti e inserire spessori
distanziatori per ottenere la lunghezza corretta.

spessore

set di rivetti

set di rivetti a
livello

Figura 3

16

INSTRUCTIONS ET LISTE DES PIÈCES POUR LES RIVETEUSES PNEUMATIQUES DES

GAMMES SZEA8000 ET SZEA9000

Veuillez lire et comprendre ces instructions avant d’utiliser cet outil.

CONSERVER CES INSTRUCTIONS !

AVERTISSEMENT

L'usage abusif des outils pneumatiques peut créer des situations dangereuses.

Les personnes chargées d'entretenir, travailler à proximité de cet outil ou d'en changer les accessoires

doivent lire et se conformer aux présentes consignes de sécurité !

L'usage abusif des outils pneumatiques peut entraîner des blessures, voire la mort.

CONSERVER CES INSTRUCTIONS !

CONSIGNES DE SECURITE DES OUTILS PNEUMATIQUES

Les riveteuses peuvent causer des projections de particules.

L'utilisateur et les personnes à proximité doivent toujours porter des lunettes de protection.

Les projectiles peuvent entraîner des blessures oculaires.

Les riveteuses font du bruit.

Porter un protecteur anti-bruit lorsque le niveau de bruit dépasse 85dBA. Le port d'un
protecteur anti-bruit est recommandé même lorsque le niveau est inférieur à 85dBA.
Consulter la fiche technique pour en savoir plus sur le niveau de bruit.

L'exposition prolongée au bruit peut entraîner des problèmes d'ouïe.

Les riveteuses vibrent.

Les vibrations excessives peuvent entraîner des blessures. En cas d'engourdissement,
fourmillement, douleur ou blêmissement, arrêter d'utiliser l'outil et consulter un médecin.
Vous référer à la fiche technique de l'outil pour des renseignements concernant l'intensité
des vibrations.

L'exposition prolongée aux vibrations peut entraîner des blessures.

Cet outil n'est pas isolé contre le contact avec les circuits électriques.
Ne pas utiliser à proximité de circuits électriques sous tension.

L'électrochoc peut entraîner des blessures.

Cet outil n'est pas conçu pour l'utilisation dans une atmosphère explosible.

Ne pas utiliser dans une atmosphère inflammable ou explosible.

Les explosions et le feu peuvent provoquer des blessures.

Un outil mal entretenu ou non lubrifié est susceptible de pannes inopinées.

Vous assurer de lubrifier l'outil comme il se doit et le maintenir en bon état de
fonctionnement. Utiliser seulement l'huile de moteur pneumatique Sioux Air Motor Oil No.

288. Consulter la fiche technique de l'outil pour connaître les autres huiles et lubrifiants
recommandés. Ne pas laisser traîner l'extrémité du tuyau par terre car il risque de ramasser
et introduire de la saleté et dans l'outil. Vous référer à la fiche technique pour en savoir plus
sur les recommandations relatives à l'entretien.

Une panne inopinée de l'outil peut entraîner des blessures.

17

Une pression pneumatique inadéquate est susceptible d'entraîner un fonctionnement irrégulier.
Ne pas dépasser une pression d’air maximale de 90 psi/6,2 bar. Utiliser un régulateur

pneumatique pour maintenir une pression d’air stable.

Un fonctionnement irrégulier d'un outil est susceptible d'entraîner des blessures.

Les tuyaux à air peuvent se détacher des outils à airs et faire effet de fouet.

Bien vérifier les outils et ne pas les utiliser si les tuyaux à air ou les accessoires ont du jeu
ou s'ils sont endommagés.

Le fouettement des tuyaux à air peut entraîner des blessures.

Mettre les outils au rebut en prenant soin d'éviter tout danger aux personnes et à
l'environnement.

Les outils peuvent démarrer s'ils sont connectés à l'alimentation pneumatique durant les
réglages, le changement d'accessoires, ou l'entretien.

Avant tout réglages, entretien ou changement d'accessoire, déconnecter l'outil de
l'alimentation pneumatique et à appuyer sur la gâchette pour expulser l'air de la
conduite d'air.

Le démarrage inopiné d'un outil peut entraîner des blessures.

Toute modification non autorisée de l’étrier, des mors ou du mécanisme de compression peut les
affaiblir.

Ne modifiez jamais l’étrier, les mors ou le mécanisme de compression.

En plus d’annuler la garantie, de telles modifications peuvent affaiblir l’étrier, les mors ou
endommager le mécanisme de compression, ce qui pourrait causer une défaillance de l’outil et
entraîner des blessures.

L’étrier et le mécanisme de compression peuvent se fissurer.

Vérifiez régulièrement que l’étrier et le mécanisme de compression ne sont pas fissurés.

Un étrier et un mécanisme de compression fissurés peuvent casser et entraîner des blessures.

Les mains et les doigts peuvent entrer en contact avec les mors ou l’étrier de la riveteuse.

Éloignez vos mains et vos doigts des mors ou de l’étrier de la riveteuse lorsque cette
dernière fonctionne.

Si vos mains et vos doigts venaient à entrer en contact avec les mors ou l’étrier, vous pourriez
vous blesser.

Vérifiez que le levier de commande de sécurité est correctement configuré afin que l’outil
ne se mette pas en marche sur simple pression du levier de commande.

NIVEAUX ACOUSTIQUES ET VIBRATOIRES

Catalog No. dBA dB A m/ s

SZEA8000 73,4 85,0 Moins de 2,5
SZEA9000 73,4 85,0 Moins de 2,5

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits

dont cette fiche fait l’objet, sont conformes aux normes, documents normatifs et autres références :

EN 792, Parties 1 et 2 de la norme EN 292, ISO 8662, Pneurop PN8NTC1

Directive 89/392/EEC, amendée par la suite par les Directives 91/368/EEC et 93/44/EEC.

1er mars 2004

Murphy, North Carolina, USA

Date et lieu de publication

*Pression acoustique *Puissance acoustique *Vibration

*selon la norme *selon la norme *selon la norme

PN8NTC1 PN8NTC1 ISO 8662

DÉCLARATION DE CONFORMITÉ

SZEA8000 & SZEA9000HP Series

suite aux dispositions de la

Gerald E. Seebeck

Président

Sioux Tools Inc.

Nom et poste occupé par le responsable Signature du responsable

2

18

Instructions d’utilisation :

1. Les utilisateurs doivent se familiariser avec les procédures de configuration de la bouterolle de rivetage pour installer
correctement cette dernière et pour que l’outil fonctionne de manière adéquate. Consultez la fiche d’informations pour
déterminer les paramètres appropriés.

2. Sélectionnez la bouterolle appropriée en tenant compte des caractéristiques suivantes :
a. Le type de rivet
b. Le diamètre du rivet
c. L’épaisseur du matériau devant être riveté.
Évaluez soigneusement la bouterolle nécessaire à chaque application. Consultez la fiche de la nomenclature pour étrier en

C et celle pour mors crocodile.

3. Pour déterminer la longueur de bouterolle nécessaire, consultez la fiche d’informations sur la sélection de bouterolles pour
riveteuses pneumatiques.

** Ce type d’outil atteint sa puissance maximale lorsqu’il arrive en fin de course et le rivet ne sera pas placé correctement si
l’outil n’effectue pas sa course complète.

4. Débranchez toujours l’alimentation en air de l’outil lorsque vous changez ou ajustez la bouterolle de rivetage.

5. Procédez à des installations d’essai, avec des matériaux d’essai, pour vous assurer que la bouterolle est bien ajustée..

6. Pour activer l’outil, poussez le levier de commande vers l’avant puis vers le bas. Ce mouvement vers l’avant sert à libérer la
valve de sécurité avant de pouvoir pousser le levier. Relâchez le levier.

7. N’utilisez jamais cet outil à des fins autres que celles pour lesquelles il est conçu.

Principes de fonctionnement :

Les riveteuses pneumatiques effectuent une compression qui entraîne le rivet en faisant couler son métal par forces comprimées.
Cette compression est obtenue en combinant un cylindre d’air et un piston à un coin ou à une came, multipliant ainsi la puissance
d’origine à des taux très élevés. Un appareil relativement compact peut produire des forces de compression très élevées avec des
cylindres de petit diamètre et une quantité minime d’air comprimé.

Riveteuses pneumatiques des gammes SZEA8000 – De type : Étrier en C

NOMENCLATURE POUR ÉTRIER EN CÉ

A Portée
B Ouverture
C Distance entre le centre du trou de l’étrier et la partie

supérieure de l’ouverture de l’étrier

D Diamètre du trou inférieur CR-1 ou CR-2
E Diamètre du trou supérieur CR-1 ou CR-2
F Distance entre le centre du trou de l’étrier et l’extrémité

de l’étrier

G Épaisseur de l’étrier

H Hauteur de l’étrier à partir du centre du trou de boulon

et le haut de l’étrier

I Rayon à partir du centre du trou

ABC DE F G H I

in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

19

Riveteuses pneumatiques des gammes SZEA9000 – De type : Mors crocodile

NOMENCLATURE POUR MORS CROCODILE

A Portée
B Hauteur (fermé)
C Hauteur totale
E Ouverture
H Décalage inférieur
N Profondeur de la ligne centrale à l’ouverture du mors

stationnaire

P Profondeur de la ligne centrale à la surface du trou du

mors stationnaire

ABC EH NP

in. mm in. mm in. mm in. m m in. mm in. mm in. mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

RIVETEUSES PNEUMATIQUES

Pour obtenir une puissance maximale, la longueur combinée des deux bouterolles
de rivetage doit être adéquate.

Vous pouvez calculer les longueurs correctes de la façon suivante :

Figure 1 : Utilisation de deux bouterolles à tête en cuvette :
La longueur des corps des deux bouterolles (A1, A2) doit être égale à la hauteur

de l’étrier fermé (H) moins l’épaisseur totale du matériau riveté.

Figure 2 : Utilisation d’une bouterolle à tête en cuvette et d’une bouterolle à tête
noyée.

La longueur des corps des deux bouterolles (A1, A2) doit être égale à la hauteur
de l’étrier fermé (H) moins l’épaisseur totale du matériau riveté (M) et la hauteur de
la tête de rivet finie (Z) comprimé par la bouterolle à tête noyée (A).

Figure 3 : Utilisation de deux bouterolles à tête noyée :
La longueur des corps des deux bouterolles (A1, A2) doit être égale à la hauteur

de l’étrier fermé (H) moins la longueur totale du bouterolle (L), une fois qu’il a été
comprimé.

Bouterolle à tête
en cuvette

Bouterolle à tête
en cuvette

Figure 1

Bouterolle à tête
en cuvette

Bouterolle à tête
noyée

Figure 2

Bouterolle à
tête noyée

Le cas échéant, choisissez des
bouterolles un peu courtes et caler à la
longueur correcte à l’aide de cales d’espacement.

Bouterolle

Cale d’espacement

Bouterolle à
tête noyée

Figure 3

20

INSTRUCTIES EN ONDERDELENLIJST VOOR SZEA8000 EN SZEA9000 SERIE

DRUKKLINKMACHINE

Lees en begrijp deze instructies voordat u dit gereedschap gebruikt.

BEWAAR DEZE INSTRUCTIES!

OPGEPAST

Bij onoordeelkundig gebruik kan pneumatische gereedschap gevaarlijke situaties veroorzaken.

Iedereen die dit gereedschap gebruikt, onderhoudt, onderdelen vervangt of in de buurt ervan werkt, dient

deze Veiligheidsvoorschriften te lezen, te begrijpen en op te vol.

Onjuist gebruik van pneumatisch gereedschap kan leiden tot (dodelijk) letse.

BEWAAR DEZE INSTRUCTIES!

VEILIGHEIDSVOORSCHRIFTEN VOOR PNEUMATISCHE BOREN

Klinkmachines kunnen deeltjes doen rondvliegen.

Zowel de gebruiker als de omstanders dienen een stofbril te dragen.

Rondvliegende deeltjes kunnen oogletsel veroorzaken.

Klinkmachines produceren lawaai.

Oorbescherming moet worden gedragen als het geluidsniveau de 85 dB overschrijdt. Wij
raden aan de oorbescherming ook te dragen bij geluidsniveaus onder de 85 dB. Zie
specificaties voor meer informatie over het geluidsniveau.

Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies.

Klinkmachines trillen.

Overmatige trilling kan letsel veroorzaken. Als er verschijnselen optreden van
ongevoeligheid, tinteling, pijn of bleek worden, houd dan direct op met werken met dit
gereedschap en raadpleeg uw arts. Zie specificaties voor meer informatie over het
trillingsniveau.

Langdurige blootstelling aan trilling kan letsel veroorzaken.

Dit gereedschap is niet beveiligd tegen aanraking met stroombronnen.

Niet gebruiken in de buurt van open elektrische circuits.

Elektrische schokken kunnen letsel veroorzaken.

Dit gereedschap is niet geschikt voor gebruik in een omgeving met licht ontvlambare stoffen.

Gebruik dit gereedschap niet in de buurt van ontvlambare of explosieve stoffen.

Explosies en vuur kunnen letsel veroorzaken.

Slecht onderhouden en slecht geölied gereedschap kan leiden tot plotselinge storingen.

Zorg steeds dat de boor goed geölied en in goede conditie is. Gebruik alleen Sioux Air
Motor Oil No. 288. Zie specificaties over het gebruik van andere oliën en vetten. Laat het
uiteinde van de buis niet op de grond vallen, zodat stof en verontreinigende deeltjes de boor
niet kunnen bereiken. Zie specificaties over onderhoud.

Overwachte storingen kunnen letsel veroorzaken.

Bij onjuiste luchtdruk kunnen pneumatische boren storingen geven.

Een maximale luchtdruk van 90 psig/6, 2 bar mag niet worden overschreden. Gebruik

een regelaar om de juiste luchtdruk te waarborgen.

Onjuiste bediening van pneumatische boren kan letsel veroorzaken.

21

Luchtslangen kunnen van pneumatisch gereedschap afschieten en gaan zwiepen.

Controleer de aansluitingen en gebruik geen boren met losse of beschadigde luchtslangen
of aansluitingen.

Rondzwaaiende luchtslangen kunnen letsel veroorzaken.

Als een stuk gereedschap of een onderdeel kan worden weggegooid, doe dit dan zo dat het
geen schadelijke gevolgen heeft voor anderen of voor de omgeving.

Boormachines die niet zijn losgekoppeld van de luchttoevoer tijdens het wijzigen van
instellingen, vervangen van accessoires, of onderhouds- of reparatiewerkzaamheden,
kunnen onverwachts starten.

Koppel de luchttoevoer altijd los en laat de luchtslang leeglopen, alvorens
instellingen te wijzigen, accessoires te vervangen of onderhouds- of
reparatiewerkzaamheden te verrichten.

Boormachines die onverwachts starten, kunnen letsel veroorzaken.

Enige onbevoegde wijziging van het koppel, de kaken of drukmechanisme kan deze verzwakken.

Het koppel, de kaken of het drukmechanisme op geen enkele manier wijzigen.

Naast het tenietdoen van de garantie kan een verzwakt koppel, kaken of drukmechanisme vallen
en letsel veroorzaken

Barsten kunnen zich voordoen in het koppel en drukmechanisme.

Inspecteer het koppel en drukmechanisme regelmatig op barsten.

Een gebarsten koppel en drukmechanisme kan vallen en letsel veroorzaken.

Handen en vingers kunnen in aanraking komen met kaken of het koppel of de klinkmachine.

Houd handen en vingers weg van kaken of het koppel of de klinkmachine wanneer deze
wordt gebruikt.

Handen of vingers die in aanraking komen met kaken of het koppel tijdens gebruik kunnen
verwond geraken.

Controleer of de veiligheidsgashendel correct is ingesteld om te verzekeren dat het
gereedschap niet onbedoeld kan worden gebruikt door de gashendel in te duwen.

GELUIDS- EN TRILLINGSNIVEAUS

Catalogus- *Geluidsdruk *Geluidsvermogen *Trilling

nummer dBA dBA m/ s
SZEA8000 73,4 85,0 Minder dan 2,5
SZEA9000 73,4 85,0 Minder dan 2,5

*conform PN8NTC1 *conform PN8NTC1 *conform ISO 8662

CONFORMITEITSVERKLARING

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:

89/392/EEC en verder zoals gewijzigd door 91/368/EEC en 93/44/EEC.

1 maart 2004

Murphy, North Carolina, USA

Datum en plaats:

aansprakelijkheid desbetreffend, dat de produkten

SZEA8000 & SZEA9000HP Series

EN 792, EN 292 Deel 1 en 2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

Gerald E. Seebeck

President

Sioux Tools Inc.

Naam en functie van de verantwoordelijke Handtekening van de verantwoordelijke

2

22

Gebruiksaanwijzingen:

1. Gebruikers moeten vertrouwd geraken met de juiste instelprocedures van de klinknagelset om te verzekeren dat het
gereedschap goed wordt gebruikt en geïnstalleerd. Raadpleeg het informatieblad voor de juiste instellingen

2. Selecteer de juiste klinknagelset volgens:
a. klinknageltype
b. diameter van klinknagel
c. dikte van te klinken materiaal
Bereken juist de vereiste klinknagelset per toepassing. Raadpleeg de nomenclatuurgegevens van de krokodillekaken en het

“C” koppel.

3. Raadpleeg het informatieblad bij het selecteren van klinknagelsets voor drukklinkmachines om de juiste lengte van de vereiste
klinknagelset te bepalen.

**Merk op dat dit type gereedschap de optimale kracht bereikt naar het einde van de slag toe en de klinknagel zal niet juist
geplaatst worden als het gereedschap niet de volledige slag uitvoert.

4. Koppel altijd het gereedschap los van de luchttoevoer bij het wijzigen of aanpassen van de klinknagelset.

5. Voer testinstallaties op testmateriaal om een juiste aanpassing van de klinknagelset te verzekeren.

6. Druk de gashendel in door de hendel voorwaarts en omlaag te duwen om het gereedschap te activeren. De voorwaartse
beweging is vereist om de veiligheidshendel te verwijderen voordat de hendel kan worden ingedrukt. Laat de hendel los.

7. Gebruik het gereedschap niet voor andere doeleinden.

Werkingsprincipe:

Door lucht gedreven drukklinkmachines leveren een persactie die de klinknagel vooruitduwen door het metaal van de klinknagel
met perskracht te laten “stromen”. De persactie wordt verkregen door een luchtcilinder en zuiger aan een wig of nok te koppelen
en zodoende de originele kracht op te drijven tot extreme ratio’s. Hoge drukkracht wordt verkregen uit een relatief compacte
eenheid met cilinders met kleine diameter en door gebruik van zeer weinig perslucht.

SZEA8000 serie drukklinkmachine – “C” koppel

NOMENCLATUUR VAN C-KOPPEL

A Bereik
B Bekdiepte
C Hoogte van midden koppelopening tot bovenkant

koppelopening

D Diameter opening onderste set CR-1 of CR-2
E Diameter opening bovenste set CR-1 of CR-2
F Breedte van midden opening koppelset tot eind van

koppel

G Dikte van koppel

H Hoogte van koppel vanaf midden boutopening tot

bovenkant koppel

I Straal vanaf midden setopening

ABC DE F G H I

in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm in. mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

23

SZEA9000 serie drukklinkmachine – krokodillekaken

NOMENCLATUUR KROKIDELLEKOPPEL

A Bereik
B Gesloten hoogte
C Totaal
E Bekdiepte
H Onderste offset
N diepte vanaf middellijn tot vaste kaakopening
P diepte vanaf middellijn tot oppervlak van vaste

kaaksetopening

ABC EH NP

in. mm in. mm in. mm in. m m in. mm in. mm in. mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

DRUKKLINKMACHINES

Voor optimale kracht moet de gecombineerde lengte van de twee klinknagelsets
de juiste lengte hebben.

Bepaal de juiste lengten als volgt:

Figuur 1: Bij gebruik van twee schotelvormige klinknagelsets:
De lengte van de schachtafmetingen van de twee klinknagelsets (A1, A2) moet

gelijk zijn aan de gesloten hoogteafmeting van het koppel (H) min de totale dikte
van het materiaal dat geklinkt moet worden

Figuur 2: Bij gebruik van één schotelvormige set en één verzonken set:
De lengte van de schachtafmetingen van de twee klinknagelsets (A1, A2) moet

gelijk zijn aan de gesloten hoogteafmeting van het koppel H min de totale dikte
van het materiaal dat wordt geklinkt (M) en de hoogte van de afgewerkte
klinknagelkop (Z) samengedrukt door de verzonken set (A).

Schotelvormige
klinknagelset

Schotelvormige
klinknagelset

Figuur 1

Schotelvormige
klinknagelset

Vlakke
klinknagelset

Figuur 2

Figuur 3: Bij gebruik van twee verzonken sets:

De lengte van de schachtafmetingen van de twee klinknagelsets (A1, A2) moet
gelijk zijn aan de gesloten hoogteafmeting van het koppel (H) min de totale lengte
van de klinknagel (L) nadat deze is samengedrukt

Selecteer zo nodig klinknagelsets die iets
korter en pakkingschijfjes volgens de

Pakkingschijf

Klinknagelset

correcte lengte met gebruik van afstandsringen.

24

Vlakke
klinknagelset

Vlakke
klinknagelset

Figuur 3

ANVISNINGAR OCH RESERVDELSLISTA FÖR KOMPRESSIONSNITMASKINER MODELL

SZEA8000 OCH SZEA9000

Läs of förstå dessa anvisningar innan du använder verktyget.

SPARA DESSA FÖRESKRIFTER!

VARNING

Felaktig användning av motordrivna verktyg kan förorsaka risksituationer.

Alla som använder, underhåller, ändrar tillbehör på eller arbetar nära detta verktyg måste läsa, sätta sig

in i och följa dessa säkerhetsföreskrifter!

Felaktig användning av verktygsmaskiner kan förorsaka personskada eller dödsfall.

SPARA DESSA FÖRESKRIFTER!

SÄKERHETSFÖRESKRIFTER FÖR TRYCKLUFTSVERKTYG

Nitmaskiner kan producera kringflygande partiklar.

Personer som använder verktyget och bredvidstående måste alltid vara försedda med
lämpligt ögonskydd.

Flygande partiklar kan förorsaka ögonskada.

Nitmaskiner genererar buller.

Hörselskydd måste användas när bullernivån överskrider 85 dBA. Vi rekommenderar att
hörselskydd även används när verktygets bullernivå underskrider 85 dBA. Bullernivån finns
angiven i informationsbladet för verktyget.

En person som utsätts för långvarigt buller kan få nedsatt hörsel.

Nitmaskiner vibrerar.

För mycket vibration kan förorsaka personskada. Om du känner domning, stickningar, har
ont eller huden bleknar ska du sluta att använda verktyget och se en läkare. Vibrationsnivån
finns angiven i informationsbladet för verktyget.

En person som utsätts för långvarig vibration kan få kroppsskador.

Detta verktyg är inte isolerat mot kontakt med elektriska strömkällor.

Använd inte i närheten av spänningsförande strömkretsar.

Elektriska stötar kan förorsaka kroppsskada.

Detta verktyg är inte avsett att användas i explosionsfarlig miljö.

Använd inte detta verktyg i brandfarlig eller explosionsfarlig miljö.

Explosioner och brand kan förorsaka kroppsskada.

Illa skötta och dåligt smorda verktyg kan oförutsett sluta att fungera.

Håll alltid verktyget väl smort och i god funktion. Använd enbart Sioux Air Motor Oil Nr. 288.
Uppgifter om andra smörjämnen och oljor som ska användas finns i informationsbladet för
verktyget. Släpp inte ned änden på slangen på golvet där den kan plocka upp smuts som
kan komma in i verktyget. Ytterligare krav på underhåll finns angivna i informationsbladet.

Oförutsedda verktygsfel kan förorsaka kroppsskada.

1-8 Verktyg som drivs med felaktigt luf ttryck kan fungera oberäkneligt.

Lufttrycket får ej överstiga 6,2 bar/90 psig. Använd luftregulator för att bibehålla rätt

lufttryck.

Motordrivna verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.

25

Luftslangar kan lossna från industriverktygen och piska runt.

Inspektera och använd inte verktyg med lösa eller skadade luftslangar eller fattningar.

Piskande luftslangar kan förorsaka kroppsskada.

När du kasserar ett verktyg ska det ske på ett sätt som inte skadar personal eller miljön.

Verktyg som har lämnat s anslutna till lufttillförseln medan du gör justeringar, byter ut
tillbehör eller utför underhåll och service på verktyget kan starta oförutsett.

Koppla alltid ifrån verktyget från lufttillförseln och aktivera utlösaren som avtapp ar
luft från slangen innan du gör justeringar , byter ut tillbehör eller utför underhåll och
service på verktyget.

Verktyg som startar oförut sett kan förorsaka kropp sskada.

Alla otillåtna modifieringar av gaffeln, käftarna eller kompressionsmekanismen kan leda till att
dessa delar försvagas.

Gaffeln, käftarna eller kompressionsmekanismen får ej modifieras på något sätt.

Modifieringar ogiltigförklarar garantin och om gaffeln, käftarna eller kompressionsmekanismen
försvagas kan de gå sönder och förorsaka personskador

Sprickor kan uppstå på gaffeln och kompressionsmekanismen.

Inspektera gaffeln och kompressionsmekanismen regelbundet och se till inga sprickor har
uppstått.

Om gaffeln och kompressionsmekanismen har sprickor kan de gå sönder och förorsaka
personskador.

.

Händer och fingrar kan komma i kontakt med nitmaskinens käftar eller gaffel.

Låt inte händer och fingrar komma i närheten av nitmaskinens käftar eller gaffel när
maskinen används.

Händer och fingrar kan skadas om de kommer i kontakt med käftarna eller gaffeln under drift.

Kontrollera att säkerhetsventilens spak är korrekt inställd, så att verktyget inte kan startas
av misstag genom att bara trycka ned spaken.

LJUD- OCH VIBRATIONSAVLÄSNINGAR

Katalog nr. dBA d BA m/ s
SZEA8000 73,4 85,0 Mindre än 2,5
SZEA9000 73,4 85,0 Mindre än 2,5

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792, EN 292 del 1och 2, ISO 8662, Pneurop PN8NTC1I

89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EEC.

1 mars 2004

Murphy, North Carolina, USA

Utfärdningsort och datum

*Ljudtryck *Ljudeffekt *Vibration

*enligt PN8NTC1 *enligt PN8NTC1 *enligt ISO 8662

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SZEA8000 & SZEA9000HP Series

enlighet med villkoren i

Gerald E. Seebeck

President

Sioux Tools Inc.

Utfärdarens namn och titel Utfärdarens underskrift

2

26

Driftsanvisningar:

1. Alla operatörer måste bekanta sig med korrekta inställningsprocedurer för nitsetet, för att på så sätt tillförsäkra korrekt drift av
verktyget och korrekt installation av niten. Informationsbladet innehåller information om korrekta inställningar.

2. Välj korrekt nitset enligt det följande:
a. Nittyp
b. Nitens diameter
c. Tjocklek på det material som ska nitas
Beräkna korrekt nödvändigt nitset per tillämpningsområde. Läs vidare i terminologi bladet för krokodilkäftar och C-gaffel.

3. Läs informationsbladet avseende urval av nitset för kompressionsnitmaskiner för att fastställa korrekt längd på det nödvändiga
nitsetet.

**Observera att denna verktygstyp når maximal kraft nära slagets slutände och att niten inte blir korrekt installerad om verktyget
inte når fram till ett fullt slag.

4. Koppla alltid ut verktyget ur lufttillförseln när du byter eller justerar nitsetet.

5. Genomför provinstallationer i testmaterial för att tillförsäkra att nitsetet är korrekt justerat.

6. Aktivera verktyget med hjälp av ventilspaken (tryck spaken framåt och nedåt). Den framåtgående rörelsen är nödvändig för att
passera säkerhetsventilen innan spaken kan tryckas nedåt. Släpp sedan spaken.

7. Använd inte verktyget för något annat än det avsedda ändamålet.

Driftsprincip:

Tryckluftsdrivna kompressionsnitmaskiner levererar en klämmande rörelse som driver niten genom att “flyta” ihop nitmetallen med
komprimerade krafter. Den klämmande rörelsen uppnås genom att koppla ihop en luftcylinder och -kolv med en kil eller kam,
vilket därigenom ökar den ursprungliga kraften till extrema moment. Höga kompressionskrafter uppnås från en relativt kompakt
enhet, med cylindrar med liten diameter som använder mycket lite tryckluft.

Kompressionsnitmaskiner modell SZEA8000 med C-gaffel

TERMINOLOGI FÖR C-GAFFEL

A Vidd
B Öppning
C Höjd från gaffelhålens mittpunkt till gaffelöppningens

överkant

D Undre sethålets diameter CR-1 eller CR-2
E Övre sethålets diameter CR-1 eller CR-2
F Avståndet från mittpunkten i gaffelns sethål till gaffelns

bakre ände

G Gaffelns tjocklek

H Gaffelns höjd från skruvhålets mittpunkt till gaffelns

överkant

I Radie räknat från sethålets mittpunkt

ABC DE F G H I

tum mm tum mm tum mm tum mm tum mm tum m m tum m m tum mm tum mm

1-1/2 38 1-1/4 32 1-7/8 48 3/8 10 3/16 5 2-7/8 73 9/16 14 3.0 76 1/4 6

27

Kompressionsnitmaskiner modell SZEA9000 med krokodilkäftar

TERMINOLOGI FÖR KROKODILKÄFTAR

A Vidd
B Höjd i stängt läge
C Total
E Öppning
H Undre offset
N Djup från mittlinjen till den fasta käftens öppning
P Djup från mittlinjen till den överkanten på den fasta

käftens sethå

ABC EH NP

tum mm tum m m tum m m tum mm tum mm tum m m tum mm
1-1/2 38 7/8 22 1-1/2 38 1-5/8 41 7/32 6 1.0 1 5/8 16
2-1/4 57 7/8 22 1-7/8 48 2-1/8 54 7/32 6 1-1/4 32 5/8 16

3.0 76 7/8 22 2-1/8 54 2-1/8 54 7/32 6 1-1/4 32 5/8 16

KOMPRESSIONSNITMASKINER

Maximal kraft kräver att de båda nitsetens sammanlagda längd måste vara
korrekt.

Fastställ korrekt längd på följande sätt:

Figur 1: När två skålade nitset används:
Längden på de båda nitsetens husdimensioner (A1, A2) ska vara lika med gaffelns

stängda höjdmått (H) minus den totala tjockleken på de material som ska nitas
ihop (M).

Figur 2: När ett skålat och ett plant nitset används:
Längden på de båda nitsetens husdimensioner (A1, A2) ska vara lika med gaffelns

stängda höjdmått (H) minus den totala tjockleken på de material som ska nitas
ihop (M) och höjden på det färdiga nithuvudet (Z) när det har komprimerats av det
plana nitsetet (A).

Figur 3: När två plana nitset används:
Längden på de båda nitsetens husdimensioner (A1, A2) ska vara lika med gaffelns

stängda höjdmått (H) minus nitens övergripande längd (L) när den har
komprimerats.

skålat nitset

skålat nitset

Figur 1

skålat nitset

plant nitset

Figur 2

plant nitset

Välj, om nödvändigt, ut nitseten en aning
korta och använd mellanlägg för att uppnå
korrekt avstånd.

mellanlägg

nitset

plant nitset

Figur 3

28

NOTES

29

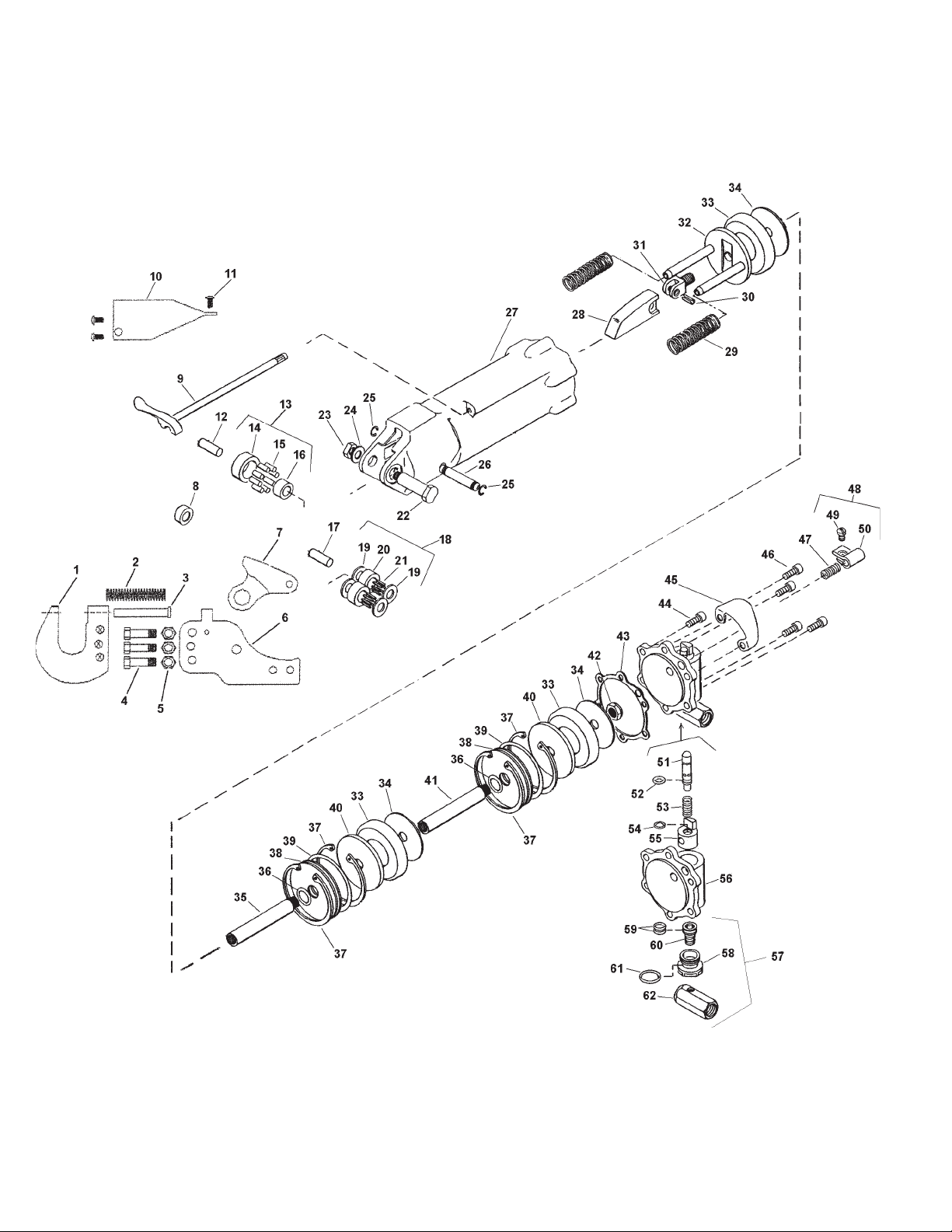

PARTS LIST FOR SZEA8000

COMPRESSION RIVETERS – “C” YOKE STYLE

30

PARTS LIST FOR SZEA8000

COMPRESSION RIVETERS – “C” YOKE STYLE

Fig. Part

No. No. Description

1. SZC15HD C-Yoke 1-1/2", 3/16"Ø Set Hole (SZEA8015)
SZC15HD2 C-Yoke 1-1/2", 1/4"Ø Set Hole (SZEA80152)

SZC20HD C-Yoke 2", 3/16"Ø Set Hole (SZEA8020)

SZC20HD2 C-Yoke 2", 1/4"Ø Set Hole (SZEA80202)

SZC25HD C-Yoke 2-1/2", 3/16"Ø Set Hole (SZEA8025)

SZC25HD2 C-Yoke 2-1/2", 1/4"Ø Set Hole (SZEA80252)

SZC30HD C-Yoke 3-1/2", 3/16"Ø Set Hole (SZEA8030)

SZC30HD2 C-Yoke 3-1/2", 1/4"Ø Set Hole (SZEA80302)

2. SZ11801 Spring

3. SZ67-L50D6H3 Set Holder

(3-1/8" L X 7/16"Ø X 3/16" Set Hole Size)

4. SZ65 Yoke Bolt (3)*

5. SZ66 Yoke Bolt Nut (3)*

6. SZ01902 Yoke Plate

7. SZ13903 Lever

8. SZ30 Pivot Bearing

9. SZ72 Throttle Valve Lever

10. SZ27904 Cover Guard

11. SZ28905 Guard Screw (3)*

12. SZ79 End Roller Bearing Shaft

13. SZ109 Moving Jaw End Beating Assembly
(Includes Figures 14-16)

14. SZ32 Outer Race End Bearing

15. SZ10 Needle Roller End Bearing (40)*

16. SZ29 Inner Race End Bearing

17. SZ03 Roller Shaft

18. SZ107 Plate Roller Assembly (2)*
(Includes Figures 18-20)

19. SZ97 Thrust Washer (4)*

20. SZ31 Stationary Roller Plate (2)*

21. SZ09 Needle Roller (20)*

22. SZ74 Bearing Bolt

23. SZ75 Bearing Bolt Nut

24. SZ76 Bearing Bolt Washer

25. SZ60 Tru-Arc Retainer Ring (2)*

26. SZ54 Roller Shaft

27. SZ02901 Cylinder

28. SZ90 Wedge

29. SZ117 Piston Return Spring (2)*

30. SZ38 Wedge Spacer Rivet

31. SZ08 Piston Fork

32. SZ36 Piston

33. SZ35 Piston Leather (3)*

Fig. Part

No. No. Description

34. SZ34 Piston Leather Plate (3)*

35. SZ89 Piston Rod

36. SZ19 “O” Ring (2)*

37. SZ44 Retaining Ring (4)*

38. SZ40 Seperator (2)*

39. SZ20 “O” Ring (2)*

40. SZ50 Tandem Piston (2)*

41. SZ51 Piston Rod

42. SZ33 Piston Rod Nut

43. SZ46 Cylinder Head Gasket

44. SZE1071 Button Head Cap Screw (2)*

45. SZE1068 Throttle Guard

46. SZ47 Allen Cap Screw (4)*

47. SZ98 Spring

48. SZ102 Lever Arm Assembly

49. SZ49 Screw

50. SZ48 Lever Arm

51. SZ57 Throttle Valve

52. SZ58 “O” Ring

53. SZ71 Throttle Valve Spring

54. SZ81 “O” Ring (Brass Bushing)

55. SZ55 Throttle Valve Bushing

56. SZ56 Cylinder Head

57. SZ122 Swivel Assembly
(Includes Figures 57-61)

58. SZ95 Swivel Nut

59. SZ93 “O” Ring (Swivel)

60. SZ92 Swivel

61. SZ94 “O” Ring

62. SZ96 Elbow

NOTE

Due to very high squeezing pressures developed by this
tool, use Alligator Jaws equipped with heavy duty bearings
only. The use of standard bearings will cause damage to
the tool and possible injury to the operator

*Order Quantity As Required

**Option Item Sold Separately

FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN ORDERING PARTS

31

PARTS LIST FOR SZEA9000

COMPRESSION RIVETERS – ALLIGATOR JAW STYLE

32

PARTS LIST FOR SZEA9000

COMPRESSION RIVETERS – ALLIGATOR JAW STYLE

Fig. Part

No. No. Description

1. SZA15MHD Jaw 1-1/2", 3/16"Ø Set Hole (SZEA9015)
SZA15MHD2 Jaw 1-1/2", 1/4"Ø Set Hole (SZEA90152)

SZA22MHD Jaw 2-1/4", 3/16"Ø Set Hole (SZEA9022)

SZA22MHD2 Jaw 2-1/4", 1/4"Ø Set Hole (SZEA90222)

SZA30MHD Jaw 3", 3/16"Ø Set Hole (SZEA9030)

SZA30MHD2 Jaw 3", 1/4"Ø Set Hole (SZEA90302)

2. SZA15S Jaw 1-1/2", 3/16"Ø Set Hole (SZEA9015)

SZA15S2 Jaw 1-1/2", 1/4"Ø Set Hole (SZEA90152)

SZA22S Jaw 2-1/4", 3/16"Ø Set Hole (SZEA9022)

SZA22S2 Jaw 2-1/4", 1/4"Ø Set Hole (SZEA90222)

SZA30S Jaw 3", 3/16"Ø Set Hole (SZEA9030)

SZA30S2 Jaw 3", 1/4"Ø Set Hole (SZEA90302)

3. SZ28 Guard Screw

4. SZ85 Stationary Jaw Roller Guard

5. SZ03 Roller Shaft, Short

6. SZ30 Pivot Bearing (90A)

7. SZ72 Throttle Valve Lever

8. SZ109 Moving Jaw End Bearing Assembly

(Includes Figures 9-11)

9. SZ32 Outer Race End Bearing

10. SZ10 Needle Roller (40)*

11. SZ29 Bearing Shaft

12. SZ79 End Roller Bearing Shaft

13. SZ75 Bearing Bolt Nut

14. SZ76 Bearing Bolt Washer

15. SZ107 Plate Roller Assembly (2)*
(Includes Figures 16-18)

16. SZ97 Thrust Washer (4)*

17. SZ31 Plate Roller

18. SZ09 Needle Roller (20)*

19. SZ74 Bearing Bolt

20. SZ60 Tru - Arc Retainer Ring (2)*

21. SZ54 Roller Shaft, Long

22. SZ73 Return Spring Pin

23. SZ221 Return Spring Heavy-Duty

24. SZ99 Cylinder

25. SZ90 Wedge “A”

26. SZ117 Piston Return Spring (2)*

27. SZ38 Wedge Spacer Rivet

28. SZ08 Piston Fork

29. SZ36 Piston

30. SZ35 Piston Leather (3)*

31. SZ34 Piston Leather Plate (3)*

32. SZ89 Piston Rod

33. SZ19 “O” Ring (2)*

34. SZ44 Retaining Ring (4)*

35. SZ40 Separator (2)*

36. SZ20 “O” Ring (2)*

37. SZ50 Tandem Piston (2)*

38. SZ51 Piston

39. SZ33 Piston Rod Nut

Fig. Part

No. No. Description

40. SZ46 Backhead Gasket

41. SZE1071 Button Head Cap Screw (2)*

42. SZE1068 Throttle Guard

43. SZ47 Allen Cap Screw (4)*

44. SZ98 Spring

45. SZ102 Lever Arm Assembly

46. SZ49 Screw

47. SZ48 Lever Arm

48. SZ103 Cylinder Head Assembly

49. SZ57 Throttle Valve

50. SZ58 “O” Ring

51. SZ71 Valve Spring

52. SZ81 “O” Ring

53. SZ55 Throttle Valve Bushing

54. SZ56 Cylinder Head

55. SZ122 Swivel Assembly (90A)
(Includes Figures 56-60)

56. SZ95 Swivel Nut

57. SZ93 “O” Ring (2)*

58. SZ92 Swivel

59. SZ94 “O” Ring

60. SZ96 Elbow

NOTE

Due to very high squeezing pressures developed by this
tool, use Alligator Jaws equipped with heavy duty
bearings only. The use of standard bearings will cause
damage to the tool and possible injury to the operator

*Order Quantity As Required

**Option Item Sold Separately

FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN ORDERING PARTS

33

WARNING

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer , birth defects or other reproductive harm.

WARNUNG

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten

anfallende Staub enthält Chemikalien, die nachweislich Krebs sowie Geburt s- bzw. andere

Fortpflanzungsschäden hervorrufen.

ADVERTENCIA

El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras t areas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénit as y otras alteraciones

del aparato reproductor .

ATTENZIONE

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e
simili attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni

all’apparato riproduttivo.

AVERTISSEMENT

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer ,

des malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

OPGEPAST

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die

andere vruchtbaarheidsstoornissen kunnen veroorzaken.

VARNING

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning samt

andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och andra

skador vid fortplantning.

34

Printed In U.S.A.
