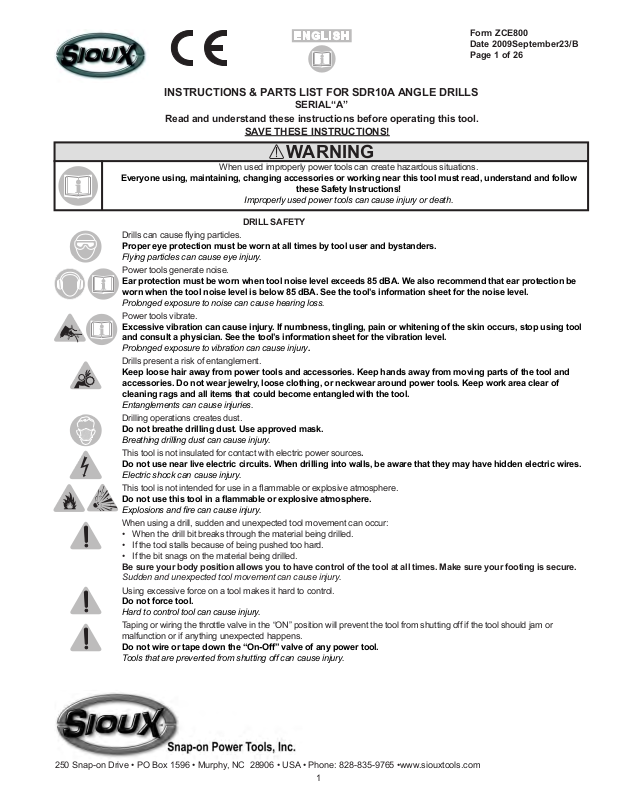

Page 1
Form ZCE800
Date 2009September23/B
Page 1 of 26
INSTRUCTIONS & PARTS LIST FOR SDR10A ANGLE DRILLS
SERIAL“A”
Read and understand these instructions before operating this tool.
SAVE THESE INSTRUCTIONS!
WARNING
When used improperly power tools can create hazardous situations.
Everyone using, maintaining, changing accessories or working near this tool must read, understand and follow
these Safety Instructions!
Improperly used power tools can cause injury or death.
DRILL SAFETY
Drills can cause ying particles.
Proper eye protection must be worn at all times by tool user and bystanders.
Flying particles can cause eye injury.
Power tools generate noise.
Ear protection must be worn when tool noise level exceeds 85 dBA. We also recommend that ear protection be
worn when the tool noise level is below 85 dBA. See the tool’s information sheet for the noise level.
Prolonged exposure to noise can cause hearing loss.
Power tools vibrate.
Excessive vibration can cause injury. If numbness, tingling, pain or whitening of the skin occurs, stop using tool
and consult a physician. See the tool’s information sheet for the vibration level.
Prolonged exposure to vibration can cause injury.
Drills present a risk of entanglement.
Keep loose hair away from power tools and accessories. Keep hands away from moving parts of the tool and
accessories. Do not wear jewelry, loose clothing, or neckwear around power tools. Keep work area clear of
cleaning rags and all items that could become entangled with the tool.
Entanglements can cause injuries.
Drilling operations creates dust.
Do not breathe drilling dust. Use approved mask.
Breathing drilling dust can cause injury.
This tool is not insulated for contact with electric power sources.
Do not use near live electric circuits. When drilling into walls, be aware that they may have hidden electric wires.
Electric shock can cause injury.
This tool is not intended for use in a ammable or explosive atmosphere.
Do not use this tool in a ammable or explosive atmosphere.
Explosions and re can cause injury.
When using a drill, sudden and unexpected tool movement can occur:
• When the drill bit breaks through the material being drilled.
• If the tool stalls because of being pushed too hard.
• If the bit snags on the material being drilled.
Be sure your body position allows you to have control of the tool at all times. Make sure your footing is secure.
Sudden and unexpected tool movement can cause injury.
Using excessive force on a tool makes it hard to control.
Do not force tool.
Hard to control tool can cause injury.
Taping or wiring the throttle valve in the “ON” position will prevent the tool from shutting off if the tool should jam or
malfunction or if anything unexpected happens.
Do not wire or tape down the “On-Off” valve of any power tool.
Tools that are prevented from shutting off can cause injury.
250 Snap-on Drive • PO Box 1596 • Murphy, NC 28906 • USA • Phone: 828-835-9765 •www.siouxtools.com
1
Page 2
Poorly maintained and lubricated tools can fail unexpectedly.
Keep tool properly lubricated and in good repair at all times. Use only Sioux Air Motor Oil No. 288. See the tool’s
information sheet to nd out what other greases and oils to use. Do not drop the end of the hose on the oor
where it will pick up dirt and transport it into the tool. See information sheet for any additional maintenance
requirements.
Unexpected tool failures can cause injury.
Air hoses can come loose from power tools and whip.
Inspect and do not use tools with loose or damaged air hoses or ttings.
Whipping air hoses can cause injury.
Air hoses that are not oil resistant or are not rated for the working pressure can burst.
Make sure that all air hoses are oil resistant and rated for the working pressure.
Air hoses that burst can cause injury.
Tools not operated at proper air pressure can operate erratically.
Do not exceed a maximum air pressure of 90 psig/6.2 bar or as stated on the tool’s nameplate or operating
instructions. Use an air regulator to maintain proper air pressure.
Erratic operation in power tools can cause injury.
Improperly repaired tools perform unpredictably.
Repair tools at an Authorized Sioux Service Center.
Tools that perform unpredictably can cause injury.
Tools left connected to the air supply can start unexpectedly.
Always remove tool from air supply and activate trigger to bleed air line before making any adjustments,
changing accessories, or doing any maintenance or service on tool. Make it a habit to check to see that all
adjusting keys and wrenches have been removed from tool before turning it on.
Tools starting unexpectedly and ying keys and wrenches can cause injury.
Working in poorly lit areas makes it hard to see hazards.
Keep work area well lit.
Poorly lit work areas can cause injury.
Children are attracted to work areas.
Keep children away. All visitors must keep a safe distance away from work area.
Children in work areas can be injured.
Unauthorized or untrained personnel can misuse unattended tools.
Store idle tools in a dry, high or locked-up place, out of the reach of children.
Misused tools can cause injury.
Tools with the actuator left in the “ON” position when an unexpected air pressure loss occurs can start unexpectedly when
the air pressure is restored.
Release the actuator if an unexpected loss of air pressure occurs.
Unexpected tool starts can cause injury.
Tools with the actuator left in the “on” position can cause unexpected starts when the tool is connected to the air supply.
Be sure actuator is off before hooking up air.
Unexpected starts can cause injury.
The use of any accessory with this tool not provided or specied by Sioux Tools can perform unpredictably.
Use only accessories provided or specied by Sioux Tools.
Tools that perform unpredictably can cause injury.
When disposing of a tool, do it in a way that does not harm personnel or the environment.
INTENDED USE
This tool is intended to be used with drill bits for drilling holes in wood, metal and other materials.
AIR SUPPLY
The efciency and life of this tool depend on the proper supply of clean, dry air at a maximum of 90 PSI. The use of an air line lter,
pressure regulator, and lubricator is recommended.
Before connecting to tools, blow out the air line to remove water and dirt that may have accumulated.
HOSE AND HOSE CONNECTIONS
The air supply hose recommended is 3/8” (10mm) I.D. If an extension hose is necessary, use 1/2” (13mm) ID hose with couplings not
less than 3/8” (10mm) I.D.
LUBRICATION
For maximum performance and tool life, an air line lubricator, set to deliver 3 drops per minute, is recommended. SIOUX No. 288 Air
Motor Oil is recommended.
If an airline lubrication is not used, it is recommended that the tool be oiled daily before use to improve performance. Add 2-4 drops of air
motor oil and run the tool for 10-20 seconds to distribute oil through the tool.
Lubricate the gears through the grease tting with Sioux 1232A grease after 100 hours of operation.
2
Page 3
MAINTENANCE
Water, dust and other airline contaminants can cause rust and vane sticking. For long periods between tool use, ush the tool with a few
drops of oil and run for 10 seconds. This will help remove contaminants and reduce the formation of rust.
WARNING
Disconnect tool from air supply before installing or removing drill bit or making any adjustments
SOUND AND VIBRATION READINGS
*Sound Pressure *Sound Power *Vibration
Catalog No. dBA dBA m/s
SDR10A Series 77.7 89.3 Less than 2.5
*per PN8NTC1 *per PN8NTC1 *per ISO 8662
2
We, Sioux, Snap-on Power Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the
to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
May 1, 2009
Murphy, North Carolina, USA
Date and place of issues
DECLARATION OF CONFORMITY
products
SDR10A SERIES
following the provisions of
98/37/EC Directive.
Robert Hartman
Vice President and General Manager-Power Tools
Name and position of issuer
Signature of issuer
3
Page 4
BEDIENUNGSANLEITUNG UND TEILELISTE FÜR WINKELBOHRER SDR10A
SERIE“A”
Lesen Sie diese Bedienungsanleitung, bevor Sie dieses Werkzeug in Betrieb nehmen.
BEWAHREN SIE DIESE ANLEITUNG AUF!
WARNUNG
Unsachgemäßer Gebrauch von Werkzeugen kann zu gefährlichen Situationen führen.
Jede Person, die dieses Werkzeug gebraucht, wartet, Zubehör auswechselt oder in der Nähe dieses Werkzeugs
arbeitet, muss diese Sicherheitshinweise lesen, verstanden haben und befolgen!
Unsachgemäßer Gebrauch von Werkzeugen kann zu Verletzungen oder zum Tod führen.
SICHERHEITSHINWEISE FÜR DAS BOHREN
Bohrer können wegspritzende Partikel verursachen.
Der Benutzer des Werkzeugs und umstehende Personen müssen jederzeit ordnungsgemäßen Augenschutz
tragen.
Herumiegende Teilchen können Augenverletzungen verursachen.
Elektrowerkzeuge erzeugen Lärm.
Wenn der Lärmpegel 85dBA überschreitet, muß Gehörschutz getragen werden. Wir empfehlen, Ohrenschutz
auch bei einem Lärmpegel von weniger als 85dBA zu tragen. Mehr Informationen bzgl. des Lärmpegels nden Sie
auf dem Informationsdatenblatt für das Werkzeug.
Lange Lärmaussetzung kann zu Hörschäden führen.
Elektrowerkzeuge erzeugen Vibrationen.
Übermäßige Vibrationen können zu Verletzungen führen. Wenn Sie folgende Symptome verspüren, stellen
Sie den Gebrauch des Werkzeugs ein und konsultieren Sie einen Arzt: Taubheit, Kribbeln, Schmerzen oder
Hautblässe. Weitere Informationen bzgl. des Vibrationslevels nden Sie auf dem Informationsblatt für das
Werkzeug.
Lange Vibrationsaussetzung kann zu Verletzungen führen.
Bohrer bergen die Gefahr des Verfangens.
Bringen Sie nie offenes Haar in die Nähe von Elektrowerkzeugen und deren Zubehör. Bringen Sie Ihre Hände
nicht in sich bewegende Teile des Werkzeugs bzw. der Antriebselemente. Tragen Sie keinen Schmuck, lose
Kleidung oder Halsketten, wenn Sie mit Elektrowerkzeugen arbeiten. Halten Sie den Arbeitsbereich frei von
Reinigungslappen und anderen Dingen, die in das Werkzeug eingewickelt werden könnten.
Verwicklungen können zu Verletzungen führen.
Bei Bohrarbeiten wird Staub erzeugt.
Atmen Sie den Staub nicht ein. Tragen Sie eine zugelassene Staubmaske.
Das Einatmen des beim Bohren erzeugten Staubs kann zu Verletzungen führen.
Dieses Werkzeug ist nicht gegen Kontakt mit elektrischen Stromquellen isoliert.
Nicht in der Nähe von elektrischen Stromkreisen unter Spannung benutzen. Beachten Sie beim Bohren in
Wänden, daß sich dort elektrische Kabel benden können.
Elektrische Schläge können zu Verletzungen führen.
Dieses Werkzeug ist nicht für die Verwendung in einer feuergefährlichen oder explosionsgefährdeten Umgebung
vorgesehen.
Benutzen Sie dieses Werkzeug nicht in ammbarer oder explosiver Umgebung.
Explosionen und Brand können zu Verletzungen führen.
Beim Bohren kann das Werkzeug plötzliche und unerwartete Bewegungen vollführen:
• Wenn der Bohrer durch das gebohrte Material stößt.
• Wenn das Werkzeug durch zu starkes Drücken abgewürgt bzw. zum Stillstand gebracht wird.
• Wenn der Bohrer in dem gebohrten Material festklemmt.
Sie müssen stets eine Körperhaltung einnehmen, bei der das Werkzeug ordnungsgemäß betrieben werden kann.
Achten Sie darauf, dass Sie sicher stehen.
Eine plötzliche und unerwartete Bewegung des Werkzeugs kann zu Verletzungen führen.
Bei Anwendung übermäßiger Gewalt ist das Werkzeug nur schwer zu kontrollieren.
Wenden Sie beim Gebrauch des Werkzeugs keine Gewalt an.
Schwer zu kontrollierende Werkzeuge können zu Verletzungen führen.
Durch Befestigung des Drosselventils in der Stellung “ON” mithilfe von Draht oder Klebeband wird im Falle einer
Blockierung oder Fehlfunktion des Werkzeugs oder sonstiger unerwarteter Ereignisse verhindert, dass sich das Werkzeug
ausschalten kann.
Verdrahten Sie das “Ein-Aus”-Ventil eines Elektrowerkzeugs nicht bzw. befestigen Sie es nicht mit Klebeband.
Werkzeuge, die man nicht abstellen kann, können Verletzungen hervorrufen.
4
Page 5
Schlecht gewartete und geschmierte Werkzeuge können plötzlich versagen.
Schmieren Sie das Werkzeug regelmäßig und reparieren Sie es, wenn notwendig. Benutzen Sie ausschließlich
Sioux Motoröl Nr. 288. Auf dem Informationsblatt für das Werkzeug nden Sie weitere Informationen über zu
verwendende Schmiermittel und Öle. Lassen Sie das Ende des Schlauchs nicht auf den Boden fallen, da er
dort Schmutz aufnimmt und in das Werkzeug einbringt. Weitere Wartungsinformationen nden Sie auf dem
Informationsblatt.
Unerwartetes Werkzeugversagen kann zu Verletzungen führen.
Luftschläuche können sich von Elektrowerkzeugen lösen und schlagen.
Inspizieren Sie die Werkzeuge und benutzen Sie diese nicht, wenn sie lose oder beschädigte Luftschläuche oder
Anschlußstücke aufweisen.
Peitschende Luftschläuche können Verletzungen verursachen
Luftschläuche, die nicht ölbeständig bzw. nicht für den Betriebsdruck zugelassen sind, können platzen.
Vergewissern Sie sich, daß alle Luftschläuche ölbeständig und für den Betriebsdruck zugelassen sind.
Luftschläuche, die platzen, können Verletzungen hervorrufen.
Werkzeuge, die nicht mit dem richtigen Luftdruck betrieben werden, können unberechenbar und unregelmäßig arbeiten.
Der Luftdruck darf 90 psig/6,2 bar (oder den auf dem Werkzeugetikett oder in der Betriebsanweisung
angegebenen Wert) nicht überschreiten. Mit Hilfe einer Luftregulierung angemessenen Luftdruck beibehalten.
Unberechenbarer Betrieb von Elektrowerkzeugen kann zu Verletzungen führen.
Unsachgemäß reparierte Werkzeuge verhalten sich unvorhersehbar.
Lassen Sie Werkzeuge in einem autorisierten Sioux Service Center reparieren.
Unvorhersehbar reagierende Werkzeuge können zu Verletzungen führen.
Werkzeuge, die am Luftanschluß angeschlossen bleiben, können unerwartet starten.
Das Werkzeug ist immer vom Luftanschluß zu entfernen, und der Auslöser ist zu aktivieren, bevor Justierungen
vorgenommen werden, Zubehör ausgewechselt wird oder das Werkzeug gewartet wird. Machen Sie es zur
Gewohnheit, nachzuprüfen, ob alle Justierschlüssel vom Werkzeug entfernt worden sind, bevor es angeschaltet
wird.
Plötzlich startende Werkzeuge und herumiegende Schlüssel können Verletzungen verursachen.
Das Arbeiten in schlecht beleuchteten Räumen erschwert das Erkennen von Gefahren.
Beleuchten Sie den Arbeitsbereich gut.
Das Arbeiten in schlecht beleuchteten Arbeitsbereichen kann zu Verletzungen führen.
Kinder werden von Arbeitsbereichen angezogen.
Halten Sie Kinder fern. Alle Besucher müssen sich in sicherer Entfernung zum Arbeitsbereich benden.
Kinder können in Arbeitsbereichen verletzt werden.
Nicht berechtigtes oder nicht geschultes Personal kann unbeaufsichtigte Werkzeuge falsch anwenden.
Bewahren Sie nicht benutzte Werkzeuge an einem trockenen und hoch gelegenen oder verschlossenen Ort
außerhalb der Reichweite von Kindern auf.
Falsch angewendete Werkzeuge können Verletzungen verursachen.
Werkzeuge können unerwartet starten, wenn der Schalter auf “EIN” steht und ein plötzlicher Druckverlust auftritt.
Lösen Sie den Schalter bei plötzlichem Druckverlust.
Plötzlich startende Werkzeuge können zu Verletzungen führen.
Ein Werkzeug, bei dem der Fingerstarter eingeschaltet bzw. in der Stellung „on“ belassen wurde, kann beim Anschluss
des Werkzeugs an die Druckluftversorgung unerwartet starten.
Sorgen Sie dafür, daß der Einschalter auf “Aus” steht, bevor Sie die Druckluft anschließen.
Unerwartete Starts können zu Verletzungen führen
Der Gebrauch von Zubehör, das nicht von Sioux Tools geliefert oder speziziert wurde, kann zu unvorhersehbaren
Zwischenfällen führen.
Verwenden Sie ausschließlich von Sioux Tools geliefertes oder empfohlenes Zubehör.
Unvorhersehbar reagierende Werkzeuge können zu Verletzungen führen.
Wenn Sie ein Werkzeug entsorgen, entsorgen Sie es so, daß weder die Umwelt noch Personen Schaden nehmen.
BESTIMMUNGSGEMÄSSER GEBRAUCH
Dieses Werkzeug kann mit Holz- und Metallbohrern und Bohrern für andere Materialien verwendet werden.
DRUCKLUFTVERSORGUNG
Die Leistung und Lebensdauer dieses Werkzeugs hängt von der ordnungsgemäßen Versorgung mit sauberer, trockener Druckluft mit
maximal 6,2 Bar (90 PSI) ab. Empfohlen wird der Einsatz eines Druckluftleitungslters, Druckminderers und Ölers.
Vor dem Anschluss des Werkzeugs blasen Sie die Druckluftleitung aus, um Wasser und Schmutz aus der Leitung zu entfernen.
SCHLAUCH UND SCHLAUCHANSCHLÜSSE
Empfohlen wird ein Druckluft-Versorgungsschlauch mit einem Innendurchmesser von 3/8” (10 mm). Wenn ein Verlängerungsschlauch
erforderlich ist, muss dieser einen Innendurchmesser von 1/2” (13 mm) aufweisen. Der Innendurchmesser von Kupplungen muss mindestens 3/8” (10 mm) betragen.
5
Page 6
SCHMIERUNG
Um eine maximale Leistung und Lebensdauer des Werkzeugs zu erzielen, wird ein Druckluftleitungs-Öler empfohlen, der so eingestellt
ist, dass 3 Tropfen pro Minute geliefert werden. Empfohlen wird das SIOUX-Motoröl Nr. 288.
Wenn keine Druckluftleitungsschmierung erfolgt, wird zur Steigerung der Leistung eine tägliche Schmierung des Werkzeugs vor der
Benutzung empfohlen. Träufeln Sie 2 bis 4 Tropfen Druckluftmotoröl ein und lassen Sie das Werkzeug für 10 bis 20 Sekunden laufen,
um das Öl im Werkzeug zu verteilen.
Schmieren Sie den Antrieb über die Schmiernippel mit dem Sioux-Fett 1232A nach jeweils 100 Betriebsstunden.
WARTUNG
Wasser, Staub und andere Fremdstoffe können Rost und das Verkleben des Flügels verursachen. Wenn das Werkzeug für einen
längeren Zeitraum nicht genutzt wird, träufeln Sie ein paar Tropfen Öl in das Werkzeug und lassen Sie es für 10 Sekunden laufen. Hierdurch werden Fremdstoffe entfernt und die Rostbildung vermindert.
WARNUNG
Trennen Sie das Werkzeug von der Druckluftversorgung, bevor ein Bohrer montiert oder entfernt oder
eine Einstellung vorgenommen wird.
SCHALL- UND VIBRATIONSWERTE
Katalog *Schalldruck *Schallstärke *Vibration
Nr. dBA dBA m/s
SDR10A Serie 77,7 89,3 Weniger als 2,5
*per PN8NTC1 *per PN8NTC1 *per ISO 8662
2
Wir, Sioux, Snap-on Motorgetriebene Werkzeuge, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären
auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:
1. Mai 2009
Murphy, North Carolina, USA
Datum und Ort der Ausgabe
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
Vice President und General Manager für motorgetriebene Werkzeuge
KONFORMITÄTSERKLÄRUNG
hiermit alleinverantwortlich, daß die Produkte
SDR10A SERIE
gemäß der Regelungen in
98/37/EC Direktive.
Robert Hartman
Name und Titel des Herausgebers
Unterschrift des Herausgebers
6
Page 7
INSTRUCCIONES Y LISTA DE PIEZAS PARA LOS TALADROS EN ANGULO SDR10A
SERIE“A”
Lea y entienda estas instrucciones antes de usar esta herramienta.
¡NO PIERDA ESTAS INSTRUCCIONES!
ADVERTENCIA
Una herramienta motorizada puede ser peligrosa si no se usa correctamente.
¡Las personas que vayan a usar la herramienta, darle mantenimiento, quitar o poner accesorios o trabajar cerca
de la herramienta deben leer, entender y respetar estas instrucciones de seguridad!
Una herramienta motorizada que no se use correctamente puede provocar lesiones o fatalidades.
PRECAUCIONES DE SEGURIDAD PARA TALADROS
Las operaciones de taladrado pueden producir partículas suspendidas en el aire.
Los usuarios y personas que se encuentren cerca de la herramienta deben utilizar, en todo momento, una
adecuada protección para los ojos.
Las partículas que otan en el aire puede producir daños a los ojos.
Las herramientas motorizadas producen ruido.
Se debe utilizar protección para los oídos cuando el nivel de ruido exceda los 85 dBA. Se recomienda, además,
utilizar protección para los oídos cuando el nivel de ruido de la herramienta sea menor que 85 dBA. Ver la hoja de
información de la herramienta sobre su nivel de ruido.
La exposición prolongada al ruido puede producir la pérdida de la audición.
Las herramientas con motor vibran.
La vibración excesiva puede producir lesiones. Si siente un cosquilleo o dolor en el piel, o si la piel se está
entumecida o blanca, deje de utilizar la herramienta y póngase en contacto con un médico. Ver la hoja de
información de la herramienta sobre los niveles de vibración.
La exposición prolongada a vibraciones puede producir lesiones.
Siempre existe el riesgo de que un objeto se enrede en el taladro.
Mantenga el cabello suelto alejado de las herramientas motorizadas y accesorios. Evite tocar las partes movibles
de las herramientas o accesorios. No use joyas, ropa suelta, o pañuelos al cuello cerca de las herramientas
motorizadas. Mantenga el área de trabajo sin pisapies y todos los ítemes que se puedan enredar en la
herramienta.
Si algo se enreda puede producir lesiones.
El uso de taladros genera polvo.
No respire el polvo generado por operaciones de taladrado. Utilice una máscara aprobada.
Respirar polvo generado por operaciones de taladrado puede producir lesiones.
Esta herramienta no está aislada para contacto con fuentes de energía eléctrica.
No la utilice cerca de circuitos eléctricos con corriente. Cuando perforar en paredes, tenga en cuenta que puedan
haber cables eléctricos que no se pueden ver.
Un choque eléctrico puede producir lesiones.
Esta herramienta no debe usarse en un ambiente potencialmente inamable o explosivo.
No utilice esta herramienta en un ambiente inamable o explosivo.
Explosiones e incendios pueden producir lesiones.
El uso de taladros puede provocar movimientos repentinos e inesperados:
• Cuando la broca sale por el material taladrado.
• Si el taladro se detiene al forzarlo excesivamente.
• Si la broca se atasca en el material que se está taladrando.
Asegúrese que la posición de su cuerpo le permita mantener el control de la herramienta en todo momento.
Mantenga una posición bien equilibrada.
El movimiento repentino e inesperado de la herramienta puede producir lesiones.
La utilización de fuerza excesiva en una herramienta hace difícil controlarla.
No fuerce la herramienta.
Las herramientas difíciles de controlar pueden producir lesiones.
Si se bloquea la válvula reguladora con cinta adhesiva o alambres de forma que permanezca en la posición de encendido,
la herramienta no podrá apagarse si se produce un atasco o falla o si ocurre algo inesperado.
No je con cable o cinta adhesiva la válvula «On-Off» (encendido/apagado) de ninguna herramienta.
Las herramientas que acondicione para que no se apaguen pueden causar lesiones.
7
Page 8
Las herramientas a las que no se les ha realizado el servicio de mantenimiento adecuado o que no han sido lubricadas
correctamente pueden fallar en forma imprevista.
Siempre mantenga la herramienta lubricada correctamente y en buen estado. Utilice solamente aceite para
motores neumáticos de Sioux No. 288. Ver la hoja de información de la herramienta para saber tener información
sobre otros aceites o grasas que puede utilizar. No deje caer el extremo de la manguera en el suelo donde puede
ensuciarse y transportar la suciedad a la herramienta. Ver la hoja de información para cualquier requisito de
mantenimiento adicional.
Los fallos inesperados de la herramienta puede resultar en lesiones.
Las mangueras de aire pueden desprenderse de las herramientas eléctricas y de la conexión exible.
Revise y no utilice las herramientas con mangueras de aire o ttings sueltos o dañados.
Fustigar las mangueras de aire puede producir lesiones
Las mangueras de aire que no son resistentes al aceite o que no están calibradas para la presión que implica el trabajo,
pueden romperse violentamente.
Asegúrese de que todas las mangueras sean resistentes al aceite y que estén calibradas para soportar la presión
que implica el trabajo.
Las mangueras de aire, al romperse violentamente, pueden causar lesiones.
Es posible que las herramientas que operen a una presión de aire inadecuada fucionen de manera irregular.
No exceda una presión de aire de más de 90 psig/6,2 bar, o la presión especicada en la placa de
especicaciones o instrucciones de operación de la herramienta. Use un regulador de aire para mantener la
presión de aire adecuada.
La operación irregular de las herramientas con motor puede producir lesiones.
Las herramientas reparadas en forma inadecuada tienen un rendimiento impredecible.
Repare las herramientas en un centro de servicio Sioux autorizado.
Las herramientas que tienen un rendimiento impredecible pueden producir lesiones.
Las herramientas que se dejan conectadas a la fuente de aire pueden empezar a funcionar inesperadamente.
Saque siempre la herramienta de la fuente de aire y active el gatillo para purgar la línea de aire antes de hacer
cualquier ajuste, cambiar accesorios, o realizar el servicio de mantenimiento a la herramienta. Verique
habitualmente que las cuñas y llaves para tuercas han sido sacadas de la herramienta antes de encenderla.
Las herramientas se encienden inesperadamente y las llaves y cuñas volantes pueden producir daños.
Trabajar en áreas con un mala iluminación diculta la posibilidad de ver los riesgos.
Mantenga el área de trabajo bien iluminada.
Las áreas de trabajo mal iluminadas pueden ser causante de lesiones.
Los niños se sienten atraídos a las áreas de trabajo.
Mantenga a los niños alejados. Todos los visitantes deben permanecer a una distancia segura fuera del área de
trabajo.
Los niños en las áreas de trabajo pueden resultar lesionados.
Una herramienta desatendida podría ser usada por personal no capacitado o no autorizado.
Almacene las herramientas en un lugar seco, a una altura razonable o bajo llave, donde no las puedan alcanzar
los niños.
El uso incorrecto de una herramienta puede resultar en un accidente físico.
Las herramientas con el accionador en la posición “ON” (encendido) cuando ocurre una pérdida de presión inesperada
pueden comenzar a funcionar inesperadamente cuando se restablece la presión de aire.
Suelte el accionador si ocurre una pérdida de presión de aire ocurre.
Las herramientas que comienzan a funcionar inesperadamente pueden producir lesiones.
Las herramientas que se han dejado con el accionador en la posición de encendido pueden comenzar a funcionar
inesperadamente si están conectadas al suministro de aire.
Asegúrese que el accionador está en “off” (apagado) antes de conectar el aire.
Los arranques inesperados pueden producir lesiones.
El uso de cualquier accesorio con esta herramienta que no sea proporcionado o especicado por Sioux Tools puede tener
un rendimiento impredecible.
Utilice sólo accesorios proporcionados o especicados por Sioux Tools.
Las herramientas con un rendimiento impredecible puede producir lesiones.
Cuando de deshaga de una herramienta, hágalo de manera que no dañe al personal ni al medio ambiente.
USO RECOMENDADO
Esta herramienta está diseñada para usarse con brocas para taladrar oricios en madera, metal y otros materiales.
FUENTE DE AIRE
La eciencia y vida útil de esta herramienta depende del suministro adecuado de aire limpio y seco a una presión máxima de 90 PSI.
Se recomienda el uso de un ltro de aire, un regulador de presión y un lubricador.
Antes de conectar las herramientas, purgue la línea de aire para que no haya agua o suciedades acumuladas.
MANGUERAS Y CONEXIONES
La manguera de suministro de aire recomendada tiene un diámetro interno (DI) de 3/8 de pulgada (10mm). Si se necesita usar una extensión, se puede usar una manguera con un DI de 1/2 pulgada (13mm) con uniones que tengan un DI de no menos de 3/8 de pulgada
(10mm).
8
Page 9
LUBRICACIÓN
Se recomienda un lubricador de línea de aire que dispense 3 gotas/minuto para un rendimiento y vida útil máximos. Se recomienda el
aceite para motores neumáticos SIOUX No. 288.
Si no se usa lubricación en la línea de aire, se recomienda que todos los días se aplique aceite a la herramienta antes de usarla para
mejorar su rendimiento. Aplique entre 2 y 4 gotas de aceite para motores neumáticos y deje funcionar la herramienta durante 10-20
segundos para que el aceite se distribuya por toda la máquina.
Lubrique los engranajes con grasa Sioux 1232A, usando la conexión de engrase, después de 100 horas de operación.
MANTENIMIENTO
Las paletas pueden oxidarse o pegarse si se acumula agua, polvo y otros contaminantes en la línea de aire. Aplique unas cuantas
gotas de aceite y deje funcionar la herramienta durante 10 segundos en los períodos de inactividad prolongados. De esta forma se
eliminan contaminantes y se reduce la formación de óxido.
ADVERTENCIA
Desconecte la herramienta del suministro de aire antes de poner o sacar brocas, o de realizar algún ajuste.
LECTURA DE VIBRACIONES Y SONIDOS
No de *Presión de sonido *Potencia de sonido *Vibración
Catalogo dBA dBA m/s
SDR10A Series 77,7 89,3 Menos de 2,5
*según PN8NTC1 *según PN8NTC1 *según ISO 8662
2
Nosotros, Sioux, Snap-on Herramientas Motorizadas, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra
con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma(s) u otro(s) documento(s) normativo(s):
1 de mayo de 2009
Murphy, North Carolina, USA
Fecha y lugar de edición
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
Vicepresidente y Gerente General – Herramientas Motorizadas
DECLARACION DE CONFORMIDAD
única responsabilidad que los productos
SDR10A SERIES
siguiendo las disposiciones
98/37/EC Directriz.
Robert Hartman
Nombre y puesto del editor
Firma del editor
9
Page 10
ISTRUZIONI E LISTINO PARTI PER TRAPANI AD ANGOLO SDR10A
SERIALE “A”
Leggere attentamente queste istruzioni prima di usare l’attrezzo.
CONSERVARE QUESTE ISTRUZIONI!
AVVERTIMENTO
Utensili a motore non usati correttamente possono creare condizioni di rischio..
Chiunque usi, mantenga, sostituisca accessori o lavori vicino a quest’utensile deve leggere attentamente e
seguire queste istruzioni di sicurezza!
L’uso diverso dal previsto di questi utensili a motore può causare infortuni o decesso.
NOTE CAUTELARI PER L’USO DEL TRAPANO
I trapani possono lanciare in aria particelle.
È necessario che gli utenti dello strumento e i presenti utilizzino sempre adeguate protezioni per gli occhi.
Le particelle volanti possono provocare lesioni agli occhi.
Gli utensili a motore generano rumore.
È necessario utilizzare protezioni per le orecchie quando il livello di rumore dell’utensile supera gli 85 dBA. Si
consiglia di utilizzare protezioni per le orecchie anche quando il livello di rumore è inferiore a 85 dBA. Consultare
il foglio informativo dell’utensile per il livello di rumore.
L’esposizione prolungata al rumore può provocare la perdita dell’udito.
Gli utensili a motore vibrano.
La vibrazione eccessiva può provocare lesioni. In caso di intorpidimento, formicolio, dolore o impallidimento
della cute, interrompere l’utilizzo dell’utensile e consultare un medico. Consultare il foglio informativo
dell’utensile per il livello di vibrazione.
L’esposizione prolungata alle vibrazioni può provocare lesioni.
Esiste il rischio di rimanere impigliati.
Mantenere i capelli sciolti lontano dagli utensili a motore e dai loro accessori. Tenere le mani lontane dalle parti
mobili dell’attrezzo e degli accessori. Non indossare gioielli, abiti abbondanti, cravatte o sciarpe in prossimità di
utensili a motore. Mantenere l’area di lavoro libera da stracci per la pulizia e da tutto quanto potrebbe rimanere
impigliato nello strumento.
Gli oggetti impigliati possono provocare lesioni.
La trapanatura genera polvere.
Non inspirare la polvere generata dalla trapanatura. Usare una maschera di tipo approvato.
L’inalazione di polvere generata dalla trapanatura è dannosa alla salute.
Questo strumento non è isolato dal contatto con sorgenti di alimentazione elettrica.
Non utilizzare in prossimità di circuiti elettrici attraversati da corrente. Quando si trapana una parete, prestare
attenzione all’eventuale presenza di cavi elettrici nascosti.
Le scosse elettriche possono provocare lesioni.
Questo strumento non è previsto per l’uso in un’atmosfera inammabile o esplosiva.
Non utilizzare questo strumento in presenza di prodotti inammabili o esplosivi.
Le esplosioni e gli incendi possono causare lesioni.
Quando si usa un trapano, vi possono essere movimenti improvvisi e imprevisti:
• Se la punta del trapano si rompe attraverso il materiale trapanato.
• Se l’utensile si blocca perché spinto con troppa forza.
• Se la punta si trascina sul materiale trapanato.
Mantenere una posizione del corpo che consenta di avere sempre il controllo dell’utensile. Mantenere i piedi ben
saldi a terra.
Il movimento improvviso e imprevisto dell’utensile può causare lesioni.
L’applicazione di una forza eccessiva ad uno strumento ne rende difcile il controllo.
Non forzare gli strumenti.
Uno strumento difcile da controllare può provocare lesioni.
Se si ssa con adesivo o lo la valvola a farfalla in posizione ON, lo strumento non si spegnerà se si blocca o in caso di
eventi imprevisti.
Non ssare con lo o adesivo la valvola “On-Off” di qualsiasi attrezzo elettrico.
Gli attrezzi che non possono spegnersi possono causare infortuni.
10
Page 11
L’insufciente manutenzione e lubricazione degli strumenti può provocare guasti improvvisi.
Mantenere sempre lo strumento adeguatamente lubricato ed in buono stato. Utilizzare solo olio motore
Sioux Air n. 288. Consultare il foglio informativo dell’utensile per determinare quali altri grassi ed oli utilizzare.
Non lasciar cadere l’estremità del tubo sul pavimento, in quanto raccoglierebbe lo sporco e lo trasporterebbe
all’interno dello strumento. Consultare il foglio informativo per qualsiasi altro requisito di manutenzione.
Gli improvvisi guasti dello strumento possono provocare lesioni.
I tubi dell’aria possono staccarsi dagli attrezzi elettrici e sferzare.
Controllare e non utilizzare strumenti con tubi o accessori per l’aria allentati o danneggiati.
Tubi per l’aria in vibrazione possono provocare lesioni.
I tubi dell’aria non resistenti all’olio o non approvati per la pressione di servizio possono scoppiare.
Assicurarsi che tutti i tubi dell’aria siano resistenti all’olio e approvati per la pressione di servizio.
Tubi dell’aria che scoppiano possono causare infortuni.
Il mancato utilizzo degli strumenti alla corretta pressione dell’aria può provocarne il funzionamento anomalo.
Non superare la pressione massima dell’aria di 6,2 bar o quella indicata sugli strumenti o nelle istruzioni per
l’uso. Per mantenere la corretta pressione dell’aria usare un regolatore pneumatico.
Il funzionamento anomalo degli utensili a motore può provocare lesioni.
Gli strumenti riparati in maniera impropria si comportano in maniera imprevedibile.
Riparare gli strumenti presso un Centro di assistenza autorizzato Sioux.
Gli strumenti dalle prestazioni imprevedibili possono provocare lesioni.
Gli strumenti lasciati connessi all’alimentazione dell’aria possono avviarsi in maniera imprevista.
Rimuovere sempre lo strumento dall’alimentazione dell’aria ed attivare la levetta di comando per spurgare la linea
dell’aria prima di effettuare qualsiasi regolazione, di cambiare gli accessori o di eseguire qualsiasi operazione
di manutenzione o assistenza sullo strumento. Controllare regolarmente che tutte le chiavi di regolazione siano
state rimosse dallo strumento prima di attivarlo.
L’improvviso avvio dello strumento e le chiavi cosi scagliate possono provocare lesioni.
Lavorare in aree scarsamente illuminate rende difcile vedere i pericoli.
Mantenere ben illuminata l’area di lavoro.
Aree di lavoro scarsamente illuminate possono provocare lesioni.
I bambini sono attratti dalle aree di lavoro.
Mantenere i bambini a debita distanza. Tutti i visitatori devono mantenersi a distanza di sicurezza dall’area di
lavoro.
I bambini nelle aree di lavoro possono subire lesioni.
Personale non autorizzato o non addestrato può usare strumenti in modo diverso dal previsto senza sorveglianza.
Conservare strumenti non in uso in un luogo asciutto, in alto o chiusi a chiave, fuori della portata dei bambini.
Strumenti utilizzati in modo diverso dal previsto possono causare lesioni.
Gli strumenti con il dispositivo di azionamento lasciato nella posizione di attivato quando si verica una perdita imprevista
di pressione dell’aria possono avviarsi improvvisamente al ripristino della pressione.
Rilasciare il dispositivo di azionamento se si verica un’imprevista perdita di pressione dell’aria.
Un imprevisto avvio dello strumento può provocare lesioni.
Utensili con l’azionatore in posizione di accensione possono avviarsi all’improvviso se l’utensile è collegato all’aria.
Accertarsi che il dispositivo di azionamento sia disattivato prima di collegare l’aria.
Un avvio imprevisto può provocare lesioni.
L’utilizzo, con questo strumento, di accessori non forniti o specicati da Sioux Tools può portare a risultati imprevedibili.
Utilizzare solo accessori forniti o specicati da Sioux Tools.
Strumenti funzionanti in maniera imprevedibile possono provocare lesioni.
Quando ormai obsoleto, smaltire adeguatamente lo strumento onde evitare danni all’ambiente o alle persone.
USO PREVISTO
Quest’utensile è previsto per l’uso con punte di trapano per praticare fori nel legno, metallo e altro materiale.
ARIA
L’efcienza e la vita utile di questo strumento dipendono dall’adeguata disponibilità d’aria pulita, asciutta a una pressione massima di 90
PSI. Si raccomanda l’uso di un ltro della linea dell’aria, di un regolatore di pressione e lubricante.
Prima del collegamento agli strumenti, sofare nella linea dell’aria per eliminare eventuale acqua e detriti.
TUBO E COLLEGAMENTI DEL TUBO
Si raccomanda un tubo d’aria del diametro interno di 10 mm. Se è necessario usare una prolunga, utilizzare un tubo del diametro
interno di 13 mm con raccordi di un diametro interno minimo di 10 mm.
LUBRIFICAZIONE
Per migliorare al massimo il rendimento e la vita dello strumento, si raccomanda l’uso di un lubricante della linea dell’aria, impostato su
3 gocce al minuto. Si raccomanda l’olio per motori ad aria SIOUX No. 288.
ISe non si usa una lubricazione della linea dell’aria, si raccomanda di lubricare lo strumento ogni giorno prima dell’uso per migliorare
il rendimento. Aggiungere 2-4 gocce di olio per motori ad aria e mettere in moto lo strumento per 10-20 secondi per distribuire l’olio nello
strumento.
Lubricare gli ingranaggi attraverso il raccordo degli ingranaggi con olio Sioux 1232A dopo 100 ore di utilizzo.
11
Page 12
MANUTENZIONE
Acqua, polvere e altri contaminanti della linea dell’aria possono causare ruggine e il bloccaggio della paletta ssa. Per lungi intervalli
fra utilizzi, lavare lo strumento con alcune gocce di olio e metterlo in moto per 10 secondi. In questo modo si facilita la rimozione dei
contaminanti e riduce la formazione di ruggine.
AVVERTIMENTO
Scollegare l'utensile dall'aria prima di installare o rimuovere la punta di trapano o effettuare qualsiasi regolazione
VALORI DI RUMOROSITA’ E VIBRAZIONI
*Pressioine sonora *Potenza sonora *Vibratzioni
Catalogo n. dBA dBA m/s
SDR10A Serie 77,7 89,3 Inferiore a 2,5
*secondo PN8NTC1 *secondo PN8NTC1 *secondo ISO 8662
2
La Sioux, Snap-on Power Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara
sono conformi alle seguenti normative, standard o certicazioni:
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
1 maggio 2009
Murphy, North Carolina, USA
Data e luogo del rilascio
CERTIFICAZIONE DI CONFORMITA
sotto la propria e sola responsabilità che i prodotti
SDR10A SERIE
secondo la direttiva
98/37/EC Indirizzamenti.
Robert Hartman
Vicepresidente e General Manager-Power Tools
Nome e posizione del dichiarante
Firma del dichiarante
12
Page 13
INSTRUCTIONS & LISTE DE PIÈCES POUR PERCEUSES D’ANGLE SDR10A
SÉRIE “A”
Veuillez lire et comprendre ces instructions avant d’utiliser cet outil.
CONSERVEZ CES INSTRUCTIONS !
AVERTISSEMENT
Une utilisation incorrecte d’outils électriques risque d’engendrer des situations dangereuses.
Toute personne susceptible d’utiliser, d’entretenir, de remplacer des accessoires ou de travailler à proximité de
cet outil doit avoir lu et compris les instructions de sécurité ci-après et s’y conformer !
Une utilisation incorrecte d’outils électriques risque de provoquer des dommages corporels, voire même la mort.
CONSIGNES DE SÉCURITÉ POUR LES PERCEUSES
Les perceuses peuvent causer la projection de particules.
L’utilisateur et les personnes à proximité doivent toujours porter des lunettes de protection.
Les projectiles peuvent entraîner des blessures oculaires.
Les outils pneumatiques sont très bruyants.
Porter un protecteur anti-bruit lorsque le niveau de bruit dépasse 85dBA. Le port d’un protecteur anti-bruit est
recommandé même lorsque le niveau est inférieur à 85dBA. Consulter la che technique pour en savoir plus sur
le niveau de bruit.
L’exposition prolongée au bruit peut entraîner des problèmes d’ouïe.
Les outils pneumatiques sont susceptibles de vibrations.
Les vibrations excessives peuvent entraîner des blessures. En cas d’engourdissement, fourmillement, douleur
ou blêmissement, arrêter d’utiliser l’outil et consulter un médecin. Vous référer à la che technique de l’outil pour
des renseignements concernant l’intensité des vibrations.
L’exposition prolongée aux vibrations peut entraîner des blessures.
Les perceuses présentent un risque d’enchevêtrement.
Faire attention de ne pas s’emmeler les cheveux dans l’ outil ou l’accessoire. Garder les mains éloignées des
pièces rotatives de l’outil et de ses accessoires. Ne pas porter bijoux, vêtements vagues, cravate ou cache-col à
proximité des outils. Garder le lieu de travail exempt de chiffons et de tout autre objet pouvant s’introduire dans
les rouages de l’outil.
L’embrouillement d’objets dans l’outil peut entraîner des blessures.
Les travaux de perçage produisent de la poussière.
Ne pas respirer la poussière produite par le perçage. Revêtir un masque agréé.
La respiration de poussières de perçage peut causer des blessures.
Cet outil n’est pas isolé contre le contact avec les circuits électriques.
Ne pas utiliser à proximité de circuits électriques sous tension. Lors du perçage de murs, ne pas oublier que
ceux-ci peuvent cacher des ls électriques.
L’électrochoc peut entraîner des blessures.
Cet outil n’est pas prévu pour être utilisé dans une athmosphère inammable ou explosive.
Ne pas utiliser dans une atmosphère inammable ou explosible.
Les explosions et le feu peuvent provoquer des blessures.
Lors de l’utilisation d’une perceuse, des mouvements soudains et imprévus peuvent se produire :
• lorsque la perceuse pénètre au travers du matériau à percer.
• si l’outil cale par la demande d’un effort exagéré.
• si le foret s’accroche dans le matériau à percer.
Veiller à adopter une position corporelle permettant un bon contrôle de l’outil à tout moment. Veiller à avoir un
bon appui au sol.
Des mouvements soudains et imprévus peuvent causer des blessures.
Ne pas trop forcer sur l’outil sous peine d’en perdre le contrôle.
Ne pas forcer sur l’outil.
Un outil peut entraîner des blessures s’il n’est pas convenablement contrôlé.
Apposer un ruban adhésif ou une ligature pour coincer l’obturateur en position « MARCHE » empêchera l’outil de s’arrêter
automatiquement si celui-ci grippe ou malfonctionne, ou en cas d’incident inattendu.
Ne pas lier ou scotcher la valve de marche-arrêt “On - Off” sur les outils à air.
Les outils bloqués en position de marche ne pouvant s’éteindre représentent un risque de blessures.
13
Page 14
Un outil mal entretenu ou non lubrié est susceptible de pannes inopinées.
Vous assurer de lubrier l’outil comme il se doit et le maintenir en bon état de fonctionnement. Utiliser seulement
l’huile de moteur pneumatique Sioux Air Motor Oil No. 288. Consulter la che technique de l’outil pour connaître
les autres huiles et lubriants recommandés. Ne pas laisser traîner l’extrémité du tuyau par terre car il risque de
ramasser et introduire de la saleté et dans l’outil. Vous référer à la che technique pour en savoir plus sur les
recommandations relatives à l’entretien.
Une panne inopinée de l’outil peut entraîner des blessures.
Les tuyaux à air peuvent se détacher des outils à airs et faire effet de fouet.
Bien vérier les outils et ne pas les utiliser si les tuyaux à air ou les accessoires ont du jeu ou s’ils sont
endommagés.
Le fouettement des tuyaux à air peut entraîner des blessures.
Les tuyaux à air non résistants à l’huile ou non prévus pour la pression d’utilisation peuvent exploser.
S’assurer que tous les tuyaux à air sont résistants à l’huile et sont de résistance prévue pour la pression
d’utilisation.
L’explosion d’un tuyau représente un risque de blessures.
Une pression pneumatique inadéquate est susceptible d’entraîner un fonctionnement irrégulier.
Ne pas dépasser la pression pneumatique maximum de 90 psig/6,2 bar ou celle inscrite sur la plaque de nom de
l’outil ou dans le guide d’utilisation. Utiliser un régulateur pneumatique pour maintenir une pression d’air stable.
Un fonctionnement irrégulier d’un outil est susceptible d’entraîner des blessures.
Les outils mal entretenus ont une performance erratique.
Les réparations doivent être effectuées dans un centre Sioux Tools agréé.
Le fonctionnement irrégulier d’un outil peut entraîner des blessures.
Un outil peut démarrer accidentellement s’il est connecté à l’alimentation pneumatique.
Déconnecter toujours l’alimentation pneumatique et appuyer sur la gâchette pour expulser l’air de la conduite
d’air avant tout réglage, changement d’accessoire ou maintenance de l’outil. Veiller à vérier qu’il n’y a pas de
clés de réglage et à vis oubliées dans les rouages de l’outil avant de faire fonctionner ce dernier.
Le démarrage accidentel de l’outil et la projection de clés peuvent entraîner des blessures.
Il est difcile de voir les dangers en travaillant dans un endroit mal éclairé.
Travailler dans un endroit bien éclairé.
Un lieu de travail mal éclairé favorise les accidents.
Les enfants sont attirés vers les lieux de travail.
Interdire l’accès aux enfants. Les visiteurs doivent être éloignés de la zone de travail.
Les enfants risquent de se blesser s’ils ont accès à la zone de travail.
Tout personnel non autorisé ou non formé est susceptible d’utiliser ces outils de manière non conforme lorsque ces
derniers sont sans surveillance.
Remiser les outils non utilisés dans un endroit sec, en hauteur ou sous clef et hors de portée des enfants.
Des outils utilisés de manière non conforme peuvent causer des blessures.
Si la commande est sur “MARCHE” et qu’il se produit une perte de pression inopinée, l’outil peut démarrer lorsque
pression est rétablie.
Relâcher la commande en cas de perte de pression inopinée.
Le démarrage accidentel d’un outil peut entraîner des blessures.
Un outil dont l’actionneur est resté en position de “ marche “ peut démarrer de façon imprévue lorsque l’outil est branché à
l’alimentation d’air.
S’assurer que le dispositif de commande est sur “Arrêt” avant d’activer l’alimentation pneumatique.
Un démarrage accidentel peut entraîner des blessures.
L’utilisation d’accessoires non fournis ou recommandés par Sioux Tools peut entraîner un fonctionnement irrégulier.
N’utiliser que les accessoires fournis ou recommandés par Sioux Tools.
Le fonctionnement irrégulier d’un outil peut entraîner des blessures.
Mettre les outils au rebut en prenant soin d’éviter tout danger aux personnes et à l’environnement.
USAGE PRÉVU
Cet outil est prévu pour être utilisé avec des forets pour le perçage de trous dans le bois, le métal et d’autres matériaux.
APPORT D’AIR
L’efcacité de cet outil et sa durée de vie dépendront en grande partie d’un apport correct d’air sec et propre à une pression de 90 psi
au maximum. L’usage d’un ltre à air, d’un régulateur de pression et d’un lubricateur est conseillé.
Avant d’y brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les saletés ayant pu s’y accumuler.
LE TUYAU ET SON BRANCHEMENT
Le tuyau d’apport d’air conseillé est de 10 mm de DI. Si une rallonge est nécessaire, utiliser une rallonge de 13 mm avec des raccords
d’au moins 10 mm de DI.
14
Page 15
LUBRICATION
Pour une durée de vie prolongée et une performance maximale de l’outil, il est conseillé d’utiliser un lubricateur d’air, réglé à deux
gouttes par minute. Utilisez de l’huile pour moteur pneumatique SIOUX N
o
288.
En l’absence de lubricateur, il est conseillé de lubrier l’outil quotidiennement avant son utilisation pour améliorer sa performance.
Ajouter 3 à a goutte d’huile pour moteur pneumatique et faire tourner l’outil pendant 10 à 20 secondes pour diffuser l’huile dans l’outil.
Lubrier les pignons par le bouchon de graissage avec de la graisse Sioux 1232A après 100 heures de fonctionnement.
MAINTENANCE
L’eau, la poussière et d’autres impuretés dans la ligne d’air peuvent causer de la corrosion et gripper les palettes. Lorsque l’outil n’a
pas été utilisé pendant une longue période, purger l’outil avec quelques gouttes d’huile en le faisant tourner pendant 10 secondes. Cela
permettra d’éliminer les impuretés et réduira la formation de corrosion.
AVERTISSEMENT
Débrancher l'outil de l'alimentation d'air avant d'installer ou de retirer le foret ou d'effectuer tout réglage
NIVEAUX ACOUSTIQUES ET VIBRATOIRES
*Pression acoustique *Puissance acoustique *Vibration
Catalog No. dBA dBA m/s
SDR10A Serie 77,7 89,3 Moins de 2,5
*selon la norme *selon la norme *selon la norme
PN8NTC1 PN8NTC1 ISO 8662
2
La société Sioux, Snap-on Outils Mécaniques, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, afrme
dont cette che fait l’objet, sont conformes aux normes, documents normatifs et autres références :
er
mai 2009
Murphy, North Carolina, USA
1
Date et lieu de publication
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
Vice-président et directeur général - Outils mécaniques
DÉCLARATION DE CONFORMITÉ
que les produits
SDR10A SERIE
suite aux dispositions de la
Directive 98/37/EC.
Robert Hartman
Nom et poste occupé par le responsable
Signature du responsable
15
Page 16
INSTRUCTIES EN ONDERDELENLIJST VOOR HOEKBOREN SDR10A
SERIE“A”
Zorg dat u deze instructies hebt gelezen en begrepen voordat u dit gereedschap gebruikt.
BEWAAR DEZE INSTRUCTIES!
WAARSCHUWING
Bij verkeerd gebruik kunnen elektrische werktuigen gevaarlijke situaties teweegbrengen.
Iedereen die accessoires gebruikt, onderhoudt of vervangt of nabij dit werktuig werkt, moet deze
veiligheidsinstructies hebben gelezen, begrepen en volgen!
Verkeerd gebruikte elektrische werktuigen kunnen letsel of de dood veroorzak.
VEILIGHEID BIJ GEBRUIK VAN BOREN
Boren kunnen rondvliegende deeltjes veroorzaken.
Zowel de gebruiker als de omstanders dienen een stofbril te dragen.
Rondvliegende deeltjes kunnen oogletsel veroorzaken.
Pneumatische boren maken lawaai.
Oorbescherming moet worden gedragen als het geluidsniveau de 85 dB overschrijdt. Wij raden aan de
oorbescherming ook te dragen bij geluidsniveaus onder de 85 dB. Zie specicaties voor meer informatie over het
geluidsniveau.
Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies.
Pneumatische boren trillen.
Overmatige trilling kan letsel veroorzaken. Als er verschijnselen optreden van ongevoeligheid, tinteling, pijn of
bleek worden, houd dan direct op met werken met dit gereedschap en raadpleeg uw arts. Zie specicaties voor
meer informatie over het trillingsniveau.
Langdurige blootstelling aan trilling kan letsel veroorzaken.
Boren vormen een gevaar voor verstrikking.
Kom niet in de buurt van pneumatische boren en accessoires met loshangend lang haar. Houd uw handen uit de
buurt van het gereedschap en bijbehorende accessoires. Draag geen sieraden, open kleding of kettingen in de
buurt van pneumatische boren. Zorg dat er op de plek waar de boor wordt gebruikt, geen schoonmaakdoeken
rondslingeren of andere voorwerpen die met het gereedschap verstrikt kunnen raken.
Verstrikt geraakte voorwerpen kunnen letsel veroorzaken.
Booractiviteiten creëren stof.
Adem geen door boren veroorzaakt stof in. Gebruik een goedgekeurd masker.
Het inademen van door boren veroorzaakt stof kan letsel veroorzaken.
Dit gereedschap is niet beveiligd tegen aanraking met stroombronnen.
Niet gebruiken in de buurt van open elektrische circuits. Denk er bij het boren in muren om dat er in de muur
elektrische bedrading kan lopen.
Elektrische schokken kunnen letsel veroorzaken.
Dit gereedschap is niet bestemd voor gebruik in een ontvlambare of explosieve omgeving.
Gebruik dit gereedschap niet in de buurt van ontvlambare of explosieve stoffen.
Explosies en vuur kunnen letsel veroorzaken.
Tijdens het gebruik van een boor kan het werktuig zich plotseling en onverwacht verplaatsen:
• wanneer het boortje breekt door het materiaal waarin wordt geboord.
• als het werktuig blijft steken omdat te hard wordt geduwd.
• als het boortje vastraakt in het materiaal waarin wordt geboord.
Zorg ervoor dat uw lichaamshouding u toelaat om altijd controle over het werktuig te behouden. Zorg ervoor dat
u stevig met de voeten op de grond staat.
Een plotse en onverwachte beweging van het werktuig kan letsel veroorzaken.
Door te veel kracht te zetten op een boor wordt deze moeilijk hanteerbaar.
Gebruik niet te veel kracht.
Moeilijk te hanteren gereedschap kan letsel veroozaken.
Indien men de regelklep vastzet met tape of draad in de “ON”-stand, kan het gereedschap niet worden uitgeschakeld als
het knel geraakt of slecht werkt of als iets onverwachts gebeurt.
Plak de “ON-OFF” hendel van pneumatisch gereedschap nooit vast en knoei nooit met de bedrading.
Gereedschap dat zichzelf niet kan uitschakelen, kan lichamelijk letsel veroorzaken.
16
Page 17
Slecht onderhouden en slecht geölied gereedschap kan leiden tot plotselinge storingen.
Zorg steeds dat de boor goed geölied en in goede conditie is. Gebruik alleen Sioux Air Motor Oil No. 288. Zie
specicaties over het gebruik van andere oliën en vetten. Laat het uiteinde van de buis niet op de grond vallen,
zodat stof en verontreinigende deeltjes de boor niet kunnen bereiken. Zie specicaties over onderhoud.
Overwachte storingen kunnen letsel veroorzaken.
Luchtslangen kunnen van pneumatisch gereedschap afschieten en gaan zwiepen.
Controleer de aansluitingen en gebruik geen boren met losse of beschadigde luchtslangen of aansluitingen.
Rondzwaaiende luchtslangen kunnen letsel veroorzaken.
Luchtslangen die niet bestand zijn tegen olie of niet voor de werkdruk geklasseerd zijn, kunnen barsten.
Vergewis u ervan dat alle luchtslangen bestand zijn tegen olie en geklasseerd zijn voor de werkdruk.
Slangen die barsten kunnen lichamelijk letsel veroorzaken.
Bij onjuiste luchtdruk kunnen pneumatische boren storingen geven.
Zorg dat de luchtdruk niet hoger ligt dan 90 psig/6.2 bar of de waarde aangegeven op het serieplaatje van de boor
of in de bedieningshandleiding. Gebruik een regelaar om de juiste luchtdruk te waarborgen.
Onjuiste bediening van pneumatische boren kan letsel veroorzaken.
Niet goed gerepareerde machines kunnen onvoorspelbaar werken.
Laat machines repareren door een erkende Sioux reparateur.
Machines die onvoorspelbaar werken, kunnen letsel veroorzaken.
Als de luchttoevoer niet wordt afgesloten, kan de boor onverwacht starten.
Zorg er altijd voor de luchttoevoer af te sluiten en de schakelaar voor decompressie te activeren, alvorens
instellingen te wijzigen, andere accessoires te installeren of onderhoudswerk aan de boor te verrichten. Maak er
een gewoonte van te controleren of er geen sleutels of ander gereedschap aan de boor zitten, alvorens deze weer
aan te zetten.
Plotseling startende boren en rondvliegende sleutels kunnen letsel veroorzaken.
In een slecht verlichte omgeving werken maakt het moeilijk om op gevaren te letten.
Zorg dat de werkplek goed verlicht is.
Een slecht verlichte werkomgeving kan letsel veroorzaken.
Kinderen komen graag op werkplekken.
Houd kinderen uit de buurt. Alle bezoekers dienen een veilige afstand van de werkomgeving te bewaren.
Kinderen die zich op de werkplek bevinden, kunnen letsel oplopen.
Onbevoegd of niet opgeleid personeel kan onbewaakt gereedschap verkeerd gebruiken.
Berg niet gebruikt gereedschap op in een droge, hoge of vergrendelde locatie, buiten bereik van kinderen.
Verkeerd gebruikt gereedschap kan letsel veroorzaken.
Als bij onverwacht luchtdrukverlies de aan/uit-knop van de boor op “AAN” blijft staan, kan de boor onverwacht starten als
de luchtdruk is hersteld.
Zet de aan/uit hendel op uit bij onverwacht verlies van luchtdruk.
Boren die onverwacht starten, kunnen letsel veroorzaken.
Werktuigen met de aandrijving in de “aan” positie kunnen het werktuig onverwacht doen starten wanneer het is
aangesloten op de luchttoevoer.
Zorg dat de aan/uit knop uitstaat, alvorens de luchttoevoer aan te sluiten.
Onverwacht startende slijpmachines kunnen letsel veroorzaken.
Het gebruik van een niet door Sioux Tools geleverd of gespeciceerd onderdeel of accessoire kan onverwachte gevolgen
hebben.
Gebruik alleen door Sioux Tools geleverde of gespeciceerde onderdelen en accessoires.
Onverwachte werking van onderdelen of accessoires kan letsel veroorzaken.
Als een stuk gereedschap of een onderdeel kan worden weggegooid, doe dit dan zo dat het geen schadelijke
gevolgen heeft voor anderen of voor de omgeving.
BEOOGD GEBRUIK
Dit werktuig is bestemd voor gebruik met boortjes voor het boren van gaten in hout, metaal en ander materiaal.
LUCHTTOEVOER
De doelmatigheid en gebruiksduur van dit gereedschap hangen af van de juiste toevoer van schone, droge lucht aan maximum 90 PSI.
Het gebruik van een luchtslanglter, drukregelaar en smeerinrichting is aanbevolen.
Blaas de luchtlijn uit om opgehoopt water en vuil te verwijderen alvorens het gereedschap aan te sluiten.
SLANG EN SLANGAANSLUITINGEN
De aanbevolen luchttoevoerslang heeft een binnendiameter van 10 mm. Als een verlengslang vereist is, gebruik dan een slang met binnendiameter van 13 mm met koppelingen met een binnendiameter van ten minste 10 mm.
SMERING
Voor maximale prestatie en gebruiksduur van het gereedschap is een luchtleiding met smeerinrichting aanbevolen waarbij 3 druppels
per minuut worden geleverd. SIOUX nr. 288 luchtmotorolie is aanbevolen.
Als de luchtleiding niet wordt gesmeerd, is het aanbevolen om het gereedschap dagelijks vóór gebruik te oliën om de prestatie te verbeteren. Voeg 2 à 4 druppels luchtmotorolie toe en laat het gereedschap 10 à 20 seconden draaien om de olie over het gereedschap te
verdelen.
Smeer het drijfwerk via de smeernippel met Sioux 1232A vet na 100 uur gebruik.
17
Page 18
ONDERHOUD
Water, stof en andere contaminanten in de luchtleiding kunnen roest en knellen van de schoep veroorzaken. Spoel voor lange periodes
tussen gebruik het gereedschap met een paar druppels olie en laat gedurende 10 seconden draaien. Hierdoor worden contaminanten
verwijderd en de vorming van roest verminderd.
WAARSCHUWING
Koppel het werktuig los van de luchttoevoer voordat u een boortje installeert of verwijdert of de boor bijstelt.
GELUIDS- EN TRILLINGSNIVEAUS
Catalogus- *Geluidsdruk *Geluidsvermogen *Trilling
nummer dBA dBA m/s
SDR10A Serie 77,7 89,3 Minder dan 2,5
*conform PN8NTC1 *conform PN8NTC1 *conform ISO 8662
2
Ondergetekende, Sioux, Snap-on Power Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming
waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:
1 mei 2009
Murphy, North Carolina, USA
Datum en plaats:
van de eigen aansprakelijkheid desbetreffend, dat de produkten
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
met inachtneming van hetgeen voorzien is in de richtlijnen
Vice President en General Manager-Power Tools
CONFORMITEITSVERKLARING
SDR10A SERIE
98/37/EC Richtlijn.
Robert Hartman
Naam en functie van de verantwoordelijke
Handtekening van de verantwoordelijke
18
Page 19
ANVISNINGAR OCH RESERVDELSLISTA FÖR VINKEL BORRAR SDR10A
SERIE“A”
Läs och förstå dessa anvisningar innan du använder detta verktyg.
SPARA DESSA ANVISNINGAR!
VARNING
Felaktig användning av motordrivna verktyg kan förorsaka risksituationer.
Alla som använder, underhåller, byter tillbehör på eller arbetar nära detta verktyg måste läsa, sätta sig in i och
följa dessa säkerhetsanvisningar!
Felaktig användning av motordrivna verktyg kan förorsaka personskada eller dödsfall..
SÄKERHET MED BORRMASKINER
Borrmaskiner kan producera kringygande partiklar.
Personer som använder verktyget och bredvidstående måste alltid vara försedda med lämpligt ögonskydd.
Flygande partiklar kan förorsaka ögonskada.
Motordrivna verktyg skapar buller.
Hörselskydd måste användas när bullernivån överskrider 85 dBA. Vi rekommenderar att hörselskydd även
används när verktygets bullernivå underskrider 85 dBA. Bullernivån nns angiven i informationsbladet för
verktyget.
En person som utsätts för långvarigt buller kan få nedsatt hörsel.
Motordrivna verktyg vibrerar.
För mycket vibration kan förorsaka personskada. Om du känner domning, stickningar, har ont eller huden
bleknar ska du sluta att använda verktyget och se en läkare. Vibrationsnivån nns angiven i informationsbladet
för verktyget.
En person som utsätts för långvarig vibration kan få kroppsskador.
Borrmaskiner skapar en risk för intrasslande.
Håll löst hår undan från motordrivna verktyg och tillbehör. Håll händerna borta från verktygets och tillbehörens
rörliga delar. Använd inte smycken, löst passande klädesplagg, halsduk eller slips runt motordrivna verktyg. Se
till att arbetsytan är fri från rengöringstrasor och allt sådant som skulle kunna trasslas in i verktyget.
Intrassling kan förorsaka kroppsskada.
Borrningsarbete skapar damm.
Se till att du inte andas in borrdamm. Använd en godkänd skyddsmask.
Inandning av borrdamm kan förorsaka personskada.
Detta verktyg är inte isolerat mot kontakt med elektriska strömkällor.
Använd inte i närheten av spänningsförande strömkretsar. Var medveten om att det kan nnas dolda elektriska
ledningar när du borrar in i väggar.
Elektriska stötar kan förorsaka kroppsskada.
Detta verktyg är inte avsett att användas i brandfarlig eller explosionsfarlig miljö.
Använd inte detta verktyg i brandfarlig eller explosionsfarlig miljö.
Explosioner och brand kan förorsaka kroppsskada.
Plötsliga och oförutsedda verktygsrörelser kan uppstå vid användning av borrmaskiner:
• Om borret bryts av i det material som borras.
• Om verktyget bromsas upp på grund av för hög tryckbelastning.
• Om borret fastnar i det material som borras.
Se till att din kroppsposition ger dig möjlighet att alltid ha full kontroll över verktyget. Se till att du har stadigt
fotfäste.
Plötsliga och oförutsedda verktygsrörelser kan förorsaka personskada.
Om du anbringar onödigt stark kraft på ett verktyg blir det svårt att kontrollera det.
Forcera inte verktyget.
Verktyg som är svåra att kontrollera kan förorsaka kroppsskada.
Om till-/frånventilen tejpas eller surras fast i tillslaget läge kan verktyget inte stängas av automatiskt i händelse av låsning
eller funktionsfel eller om något oväntat inträffar.
Tejpa eller surra aldrig fast “Av-På”-ventilen på något industriverktyg.
Verktyg som förhindras att stänga av sig kan orsaka skada.
19
Page 20
Illa skötta och dåligt smorda verktyg kan oförutsett sluta att fungera.
Håll alltid verktyget väl smort och i god funktion. Använd enbart Sioux Air Motor Oil Nr. 288. Uppgifter om andra
smörjämnen och oljor som ska användas nns i informationsbladet för verktyget. Släpp inte ned änden på
slangen på golvet där den kan plocka upp smuts som kan komma in i verktyget. Ytterligare krav på underhåll
nns angivna i informationsbladet.
Oförutsedda verktygsfel kan förorsaka kroppsskada.
Luftslangar kan lossna från industriverktygen och piska runt.
Inspektera och använd inte verktyg med lösa eller skadade luftslangar eller fattningar.
Piskande luftslangar kan förorsaka kroppsskada.
Luftslangar som inte är oljeresistenta eller som inte klassade att klara arbetstrycket kan brista.
Se till att samtliga luftslangar är oljeresistenta och klassade att klara arbetstrycket.
Luftslangar kan brista och orsaka skada.
Verktyg som drivs med felaktigt lufttryck kan fungera oberäkneligt.
Överskrid inte högsta tillåtna lufttryck på 90 psig/6,2 bar, eller det som angivs på verktygets namnplåt eller i
bruksanvisningen. Använd luftregulator för att bibehålla rätt lufttryck.
Motordrivna verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.
Felaktigt reparerade verktyg kan fungera oberäkneligt.
Låt reparera verktyg hos ett av Sioux auktoriserat servicecenter.
Verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.
Verktyg som har lämnats anslutna till lufttillförseln kan starta oförutsett.
Koppla alltid ifrån verktyget från lufttillförseln och aktivera utlösaren som avtappar luft från slangen innan du gör
justeringar, byter ut tillbehör eller utför underhåll och service på verktyget. Gör det till en vana att du kontrollerar
att alla ställkilar och nycklar har avlägsnats från verktyget innan du slår på det.
Verktyg som startar oförutsett och ygande ställkilar och nycklar kan förorsaka kroppsskada.
I dåligt upplysta utrymmen är det är svårt att se riskelement.
Se till att arbetsytan är väl upplyst.
Dåligt upplysta arbetsytor kan förorsaka kroppsskada.
Barn dras till arbetsplatser.
Håll barn borta. Alla besökare måste hålla sig på säkert avstånd från arbetsplatsen.
Barn på arbetsplatser kan utsättas för kroppsskador.
Obehörig eller outbildad personal kan använda obevakade verktyg felaktigt.
Förvara oanvända verktyg på en hög eller låst plats, utom räckhåll för barn.
Felaktigt använda verktyg kan förorsaka kroppsskada.
Verktyg som har manövreringsorganet i läget “ON” (PÅ) när en oförutsedd lufttrycksminskning inträffar kan starta oförutsett
när lufttrycket återställs.
Släpp upp manövreringsorganet om en oförutsedd lufttrycksminskning inträffar.
Oförutsedd verktygsstart kan förorsaka kroppsskada.
Verktyg vars avtryckare är omställd i läget “ON” (på) kan starta utan förvarning när de kopplas in i lufttillförseln.
Se till att manövreringsorganet är av innan du kopplar in luft.
Oförutsedd start kan förorsaka kroppsskada.
Om du använder tillbehör med detta verktyg som ej tillhandahålls eller speciceras av Sioux Tools kan dessa fungera
oberäkneligt.
Använd endast tillbehör som tillhandahålls eller speciceras av Sioux Tools.
Verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.
När du kasserar ett verktyg ska det ske på ett sätt som inte skadar personal eller miljön.
AVSETT ANVÄNDNINGSOMRÅDE
Detta verktyg är avsett att användas med borr för borrning i trä, metall och andra materiel.
LUFTTILLFÖRSEL
Verktygets effektivitet och livslängd är beroende av korrekt tillförsel av ren torr luft med ett tryck på max. 6,2 bar (90 psig). Användning
av ledningslter, tryckregulator och smörjare rekommenderas.
Blås ut luftledningen innan den kopplas in i verktyget, så att eventuellt ansamlat vatten och smuts avlägsnas.
SLANG OCH SLANGANSLUTNINGAR
Den rekommenderade storleken på luftslangar är 10 mm (3/8 tum) innerdiameter. Om en förlängningsslang används ska denna vara en
slang med 13 mm (1/2 tum) innerdiameter, med kopplingar vars innerdiameter inte understiger 10 mm
(3/8 tum).
SMÖRJNING
Maximala prestanda och maximal livslängd uppnås genom att använda en luftledningssmörjare, inställd så att den tillsätter 3 droppar i
minuten. Vi rekommenderar SIOUX Air Motor Oil nr. 288.
Om smörjning av luftledningen inte används rekommenderar vi att verktyget smörjs varje dag innan det används, för att på så sätt
förbättra dess prestanda. Tillsätt 2 – 4 droppar olja för tryckluftsmotorer och kör verktyget under 10 – 20 sekunder så att oljan sprids i
verktyget.
Smörj kugghjulen efter 100 timmars drift, genom att spruta in Sioux 1232A-fett via smörjnippeln.
20
Page 21
UNDERHÅLL
Vatten, damm eller andra föroreningar i luftledningen kan leda till rost eller att skovelhjulet fastnar. Om verktyget används mycket sällan
bör det rensas med några droppar olja och köras under 10 sekunder innan det tas i bruk. Detta hjälper till med att avlägsna föroreningar
och reducera dammbildningen.
VARNING
Koppla loss verktyget från lufttillförseln före installation eller avlägsnande av borret och före
eventuella justeringar
LJUD- OCH VIBRATIONSAVLÄSNINGAR
*Ljudtryck *Ljudeffek *Vibration
Katalog nr. dBA dBA m/s
SDR10A Series 77,7 89,3 Mindre än 2,5
*enligt PN8NTC1 *enligt PN8NTC1 *enligt ISO 8662
2
Vi, Sioux, Snap-on Power Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna
som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:
EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1
1 maj 2009
Murphy, North Carolina, USA
Utfärdningsort och datum
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
SDR10A SERIES
enlighet med villkoren i
98/37/EC Direktiv.
Robert Hartman
Vice President och General Manager-Power Tools
Utfärdarens namn och titel
Utfärdarens underskrift
21
Page 22

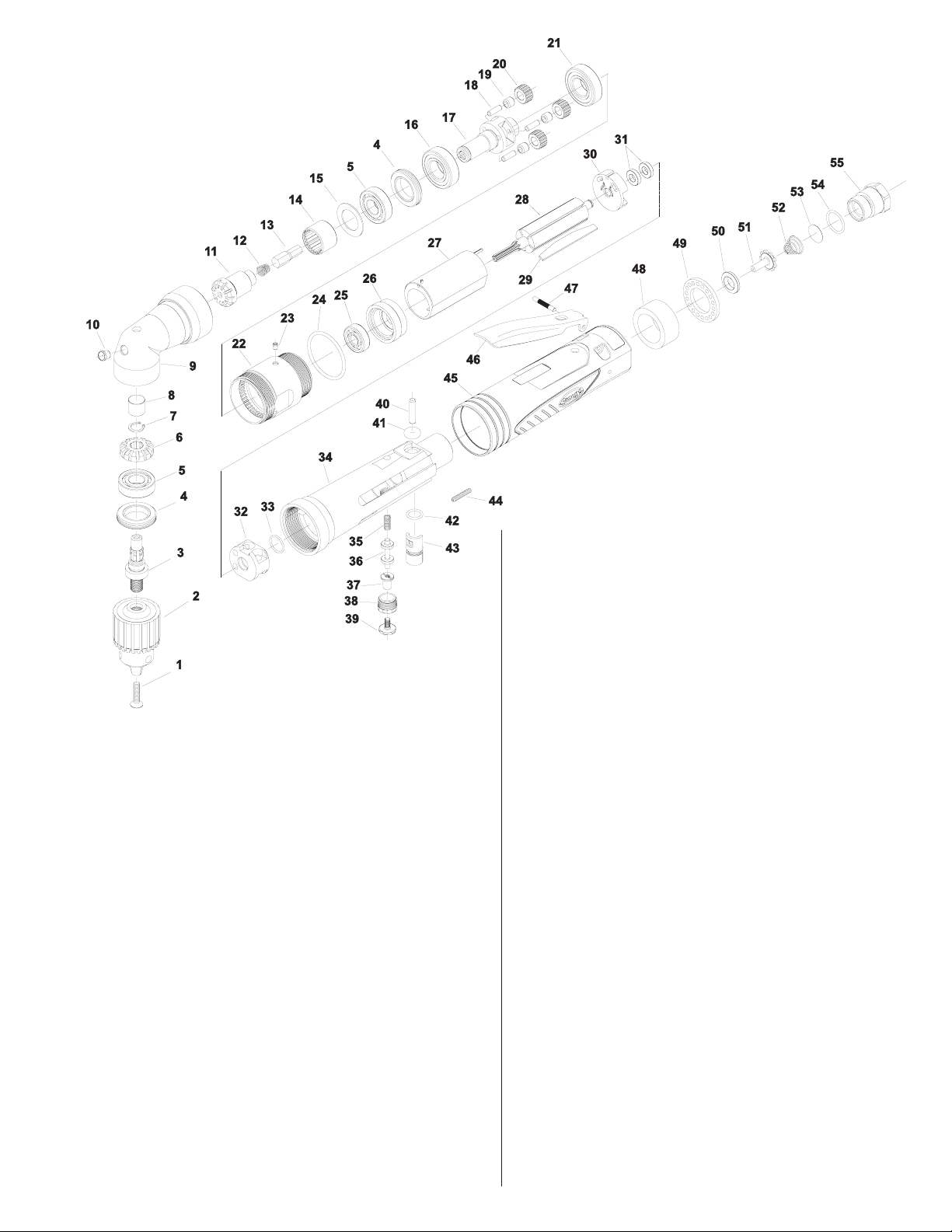

PARTS LIST FOR SDR10A SERIES ANGLE DRILLS
REVERSING SINGLE REDUCTION
SERIAL “A”
*Order Quantity As Required
FURNISH CATALOG, SERIAL, AND MODEL NUMBER
WHEN ORDERING PARTS
Fig. Part
No. No. Description
1. 57250 Chuck Screw (For numbers ending with 2)
57250R Chuck Screw (For numbers ending with 3)
2. 21019A 1/4" Chuck (for model numbers ending with 2)
30202 Chuck Key, 1/4"
21133B 3/8" Chuck (for model numbers ending with 3)
30002 Chuck Key, 3/8"
3. 22651 Chuck Spindle
4. 44776 Bearing Retainer (2)*
5. 10226 Ball Bearing (2)*
6. 19201 Gear
7. ME7A118 Retaining Ring
8. 10012 Needle Bearing
9 SPSDR-92 Angle Head
10. 30375 Grease Fitting
11. 65596 Gear
12. 21401 Valve Spring
13. SDM2720D Bit
14. 10049 Needle Bearing
15. 35214 Washer
16. 10265 Ball Bearing
17. SSD-61 Gear Carrier (2000 RPM)
SSD-60 Gear Carrier (1600 RPM)
18. SDR-24 Pin (3)*
19. 10028B Needle Bearing (3)*
20. SDR-44 Planetary Gear (3)* (1600 RPM)
SDR-45 Planetary Gear (3)* (2000 RPM)
Fig. Part
No. No. Description
21. ME11A33A Ball Bearing
22. SDR-93 Single Reduction Gear Case (Includes
Fig. 23)
23. 30375 Grease Fitting
24. 14333B O-Ring
25. 10220 Ball Bearing
26. SDR-80 Front End Plate
27. SP74130 Cylinder, Reversing
28. SDR-7 Rotor (7 tooth)(1600 RPM)
SDR-8 Rotor (8 tooth)(2000 RPM)
29. SP74048 Vane Set
30. SDR-11 Rear End Plate
31. SDR-26 Ball Bearing (2)*
32. SDR-82 Rapid Reverse Insert
33. 69007 O-ring
34. SDR-81 Straight Reversing Housing
35. SDR-84 Reversing Spring
36. SDR-83 Reverse Valve Spool
37. SDR-88 Top Reverse Button
38. SDR-85 Top Reverse Nut
39. SDR-86 Top Reverse Cap
40. 74018 Torr Pin, 3/16 X 7/8
41. 67793 O-ring
42. 14290 O-ring
43. 74013 Regulator
44. 06402 Screw, 6-32 X 3/4 Set Soc Hex
45. 74103 Cover
46. SDR-5 Lever
47. 74020 Knurl Pin
48. 74016 Mufer
49. 74017 Exhaust Deector
50. 74008 Throttle Valve Seat
51. 74009 Throttle Valve
52. 74010 Taper Spring
53. 74011 Screen
54. 14281B O-ring, 1/16 X 5/8 X 3/4
55. 74012 Inlet Bushing
22
Page 23

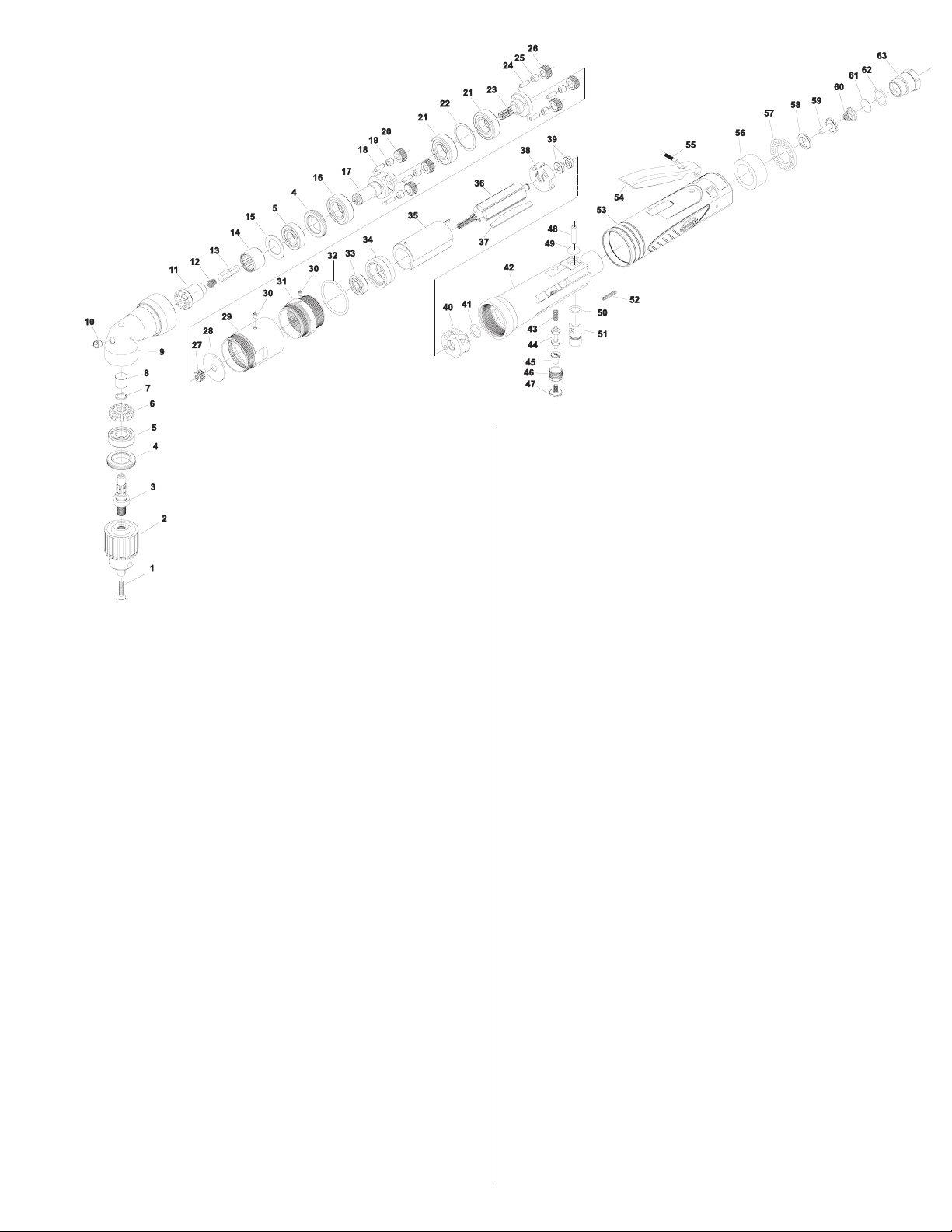

PARTS LIST FOR SDR10A SERIES DRILLS
REVERSING DOUBLE REDUCTION
SERIAL “A”
*Order Quantity As Required
FURNISH CATALOG, SERIAL, AND
MODEL NUMBER
WHEN ORDERING PARTS
Fig. Part
No. No. Description
1. 57250R Chuck Screw
2. 21132B 1/2" Chuck (for model numbers ending with 4)
30429 Chuck Key, 1/2"
21133B 3/8" Chuck (for model numbers ending with 3)
30002 Chuck Key, 3/8"
3. 22651 Chuck Spindle
4. 44776 Bearing Retainer (2)*
5. 10226 Ball Bearing (2)*
6. 19201 Gear
7. ME7A118 Retaining Ring
8. 10012 Needle Bearing
9 SPSDR-92 Angle Head
10. 30375 Grease Fitting
11. 65596 Gear
12. 21401 Valve Spring
13. SDM2720D Bit
14. 10049 Needle Bearing
15. 35214 Washer
16. 10265 Ball Bearing
17. SSD-62 Gear Carrier (1000 RPM)
SSD-61 Gear Carrier (600 & 300 RPM)
18. 30062 Pin (3)*(1000 RPM)
SDR-24 Pin (3)*(600 & 300 RPM)
19. 10040 Needle Bearing (3)*(1000 RPM)
10028FC Needle Bearing (3)*(600 & 300 RPM)
20. SDR-46 Planetary Gear (3)*(1000 RPM)
SDR-45 Planetary Gear (3)*(600 & 300 RPM)
21. ME11A33A Ball Bearing (2)*
22. SDR-27 Spacer
23. SDR-36 Cantilevered Gear Carrier (600 RPM)
SDR-38 Cantilevered Gear Carrier (300 RPM)
SDR-39 Cantilevered Gear Carrier (1000 RPM)
Fig. Part
No. No. Description
24. SDR-24 Pin (3)* (300 RPM)
30062 Pin (3)*(1000 & 600 RPM)
25. 10028B Needle Bearing (3)*(300 RPM)
10040 Needle Bearing (3)*(1000 & 600 RPM)
26. SDR-44 Planetary Gear (3)*(300 RPM)
SDR-46 Planetary Gear (3)*(1000 & 600 RPM)
27. SDR-47 Slip Over Pinion (1000 & 600 RPM)
28. SDR-29 Wear Plate
29. SDR-94 Gear Case (Includes Fig. 30)
30. 30375 Grease Fitting (2)*
31. SDR-41 Double Reduction Gear Case (Includes Fig. 30)
32. 14333B O-Ring
33. 10220 Ball Bearing
34. SDR-80 Front End Plate
35. SP74130 Cylinder, Reversing
36. SDR-7 Rotor (7 tooth)
37. SP74048 Vane Set
38. SDR-11 Rear End Plate
39. SDR-26 Ball Bearing (2)*
40. SDR-82 Rapid Reverse Insert
41. 69007 O-ring
42. SDR-81 Straight Reversing Housing
43. SDR-84 Reversing Spring
44. SDR-83 Reverse Valve Spool
45. SDR-88 Top Reverse Button
46. SDR-85 Top Reverse Nut
47. SDR-86 Top Reverse Cap
48. 74018 Torr Pin, 3/16 X 7/8
49. 67793 O-ring
50. 14290 O-ring
51. 74013 Regulator
52. 06402 Screw, 6-32 X 3/4 Set Soc Hex
53. 74103 Cover
54. SDR-5 Lever
55. 74020 Knurl Pin
56. 74016 Mufer
57. 74017 Exhaust Deector
58. 74008 Throttle Valve Seat
59. 74009 Throttle Valve
60. 74010 Taper Spring
61. 74011 Screen
62. 14281B O-ring, 1/16 X 5/8 X 3/4
63. 74012 Inlet Bushing
23
Page 24

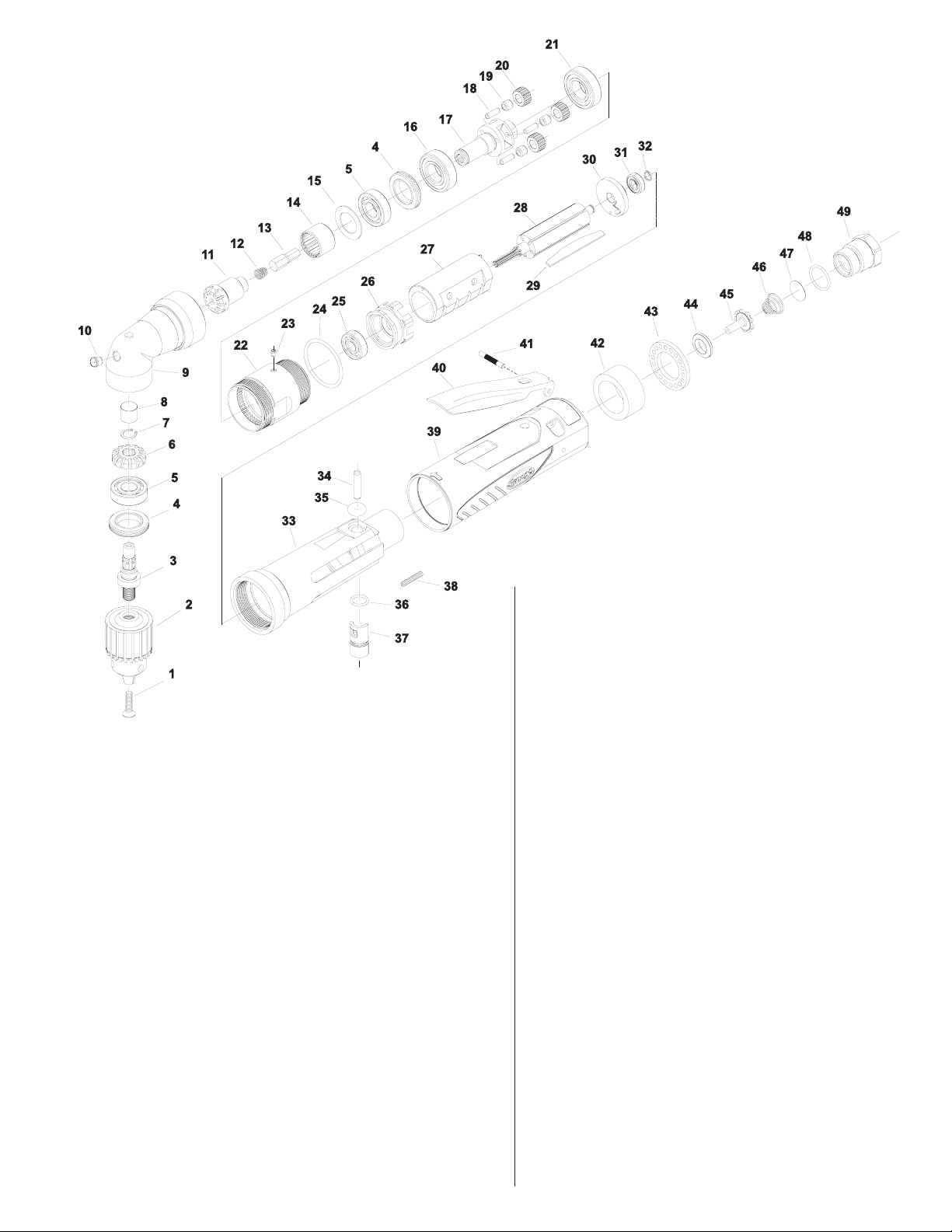

PARTS LIST FOR SDR10A SERIES ANGLE DRILLS
NON-REVERSING SINGLE REDUCTION
SERIAL “A”
Fig. Part
No. No. Description
1. 57250 Chuck Screw (for model numbers ending with 2)
57250R Chuck Screw (for model numbers ending with 3)
2. 21019A 1/4" Chuck (for model numbers ending with 2)
30202 Chuck Key, 1/4"
21133B 3/8" Chuck (for model numbers ending with 3)
30002 Chuck Key, 3/8"
3. 22651 Chuck Spindle
4. 44776 Bearing Retainer (2)*
5. 10226 Ball Bearing (2)*
6. 19201 Gear
7. ME7A118 Retaining Ring
8. 10012 Needle Bearing
9 SPSDR-92 Angle Head
10. 30375 Grease Fitting
11. 65596 Gear
12. 21401 Valve Spring
13. SDM2720D Bit
14. 10049 Needle Bearing
15. 35214 Washer
16. 10265 Ball Bearing
17. SSD-60 Gear Carrier (2200 RPM)
SSD-61 Gear Carrier (3000 RPM)
18. SDR-24 Pin (3)*
19. 10028B Needle Bearing (3)*
*Order Quantity As Required
FURNISH CATALOG, SERIAL, AND MODEL NUMBER
WHEN ORDERING PARTS
Fig. Part
No. No. Description
20. SDR-44 Planetary Gear (2200 RPM)(3)*
SDR-45 Planetary Gear (3000 RPM)(3)*
21. ME11A33A Ball Bearing
22. SDR-93 Single Reduction Gear Case (Includes
Fig. 23)
23. 30375 Grease Fitting
24. 14333B O-Ring
25. 10220 Ball Bearing
26. SDR-50 Front End Plate
27. 74030 Cylinder, Non-Reversing
28. SDR-7 Rotor (7 tooth)(2200 RPM)
SDR-8 Rotor (10 tooth)(3000 RPM)
29. SP74048 Vane Set
30. 74023 Rear End Plate
31. 10253 Ball Bearing
32. 21491 Retaining Ring
33. SDG-1 Straight Non-Reversing Housing
34. 74018 Torr Pin, 3/16 X 7/8
35. 67793 O-ring
36. 14290 “O” Ring
37. 74013 Regulator
38. 06402 Screw, 6-32 X 3/4 Set Soc Hex
39. 74004 Cover
40. SDR-5 Lever
41. 74020 Knurl Pin
42. 74016 Mufer
43. 74017 Exhaust Deector
44. 74008 Throttle Valve Seat
45. 74009 Throttle Valve
46. 74010 Taper Spring
47. 74011 Screen
48. 14281B “O” Ring, 1/16 X 5/8 X 3/4
49. 74012 Inlet Bushing
24
Page 25

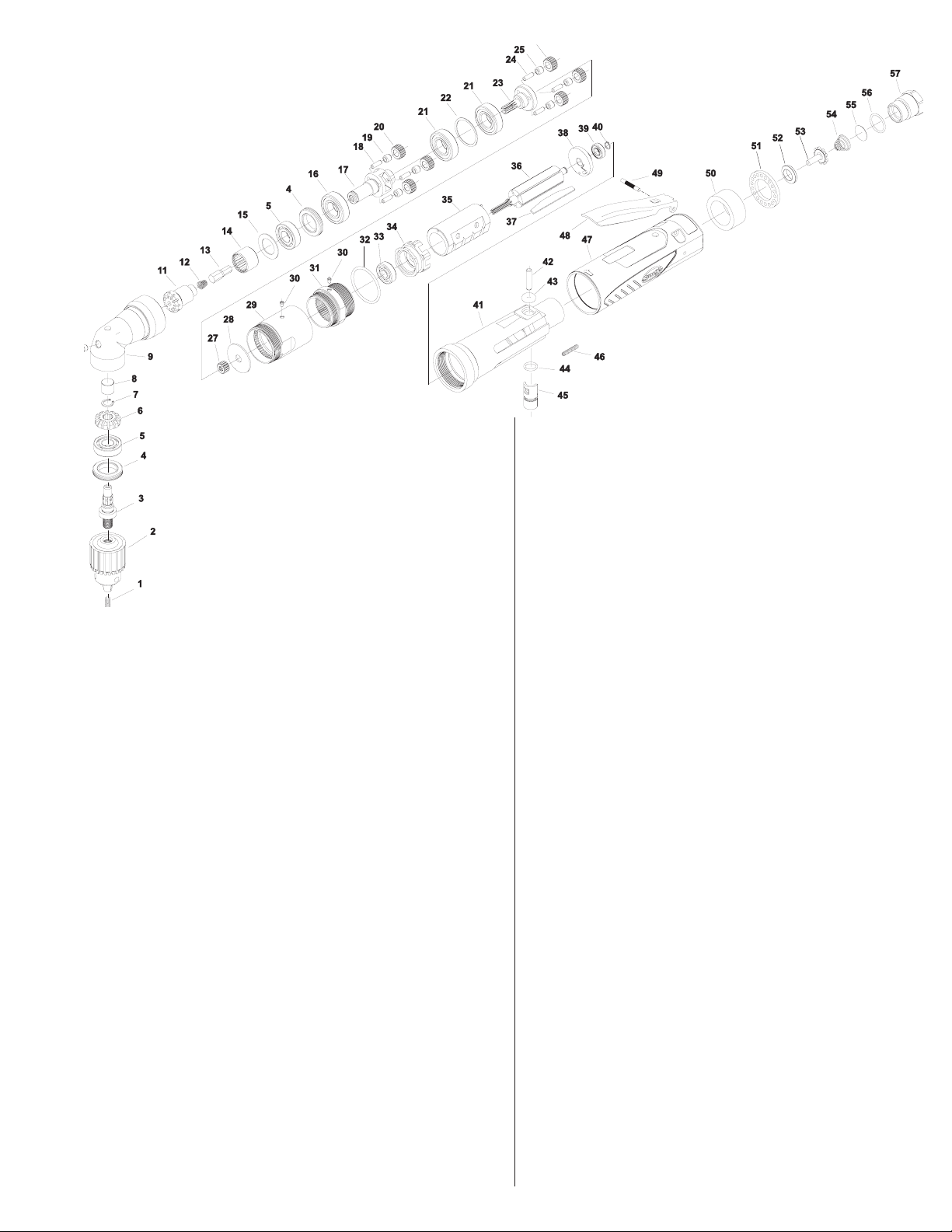

PARTS LIST FOR SDR10A SERIES DRILLS
NON-REVERSING DOUBLE REDUCTION
SERIAL “A”
*Order Quantity As Required
FURNISH CATALOG, SERIAL, AND
MODEL NUMBER
WHEN ORDERING PARTS
Fig. Part
No. No. Description
1. 57250 Chuck Screw (for model numbers ending with 2)
57250R Chuck Screw (for model numbers ending
with 3 or 4)
2. 21019A 1/4" Chuck (for model numbers ending with 2)
30202 Chuck Key, 1/4"
21133B 3/8" Chuck (for model numbers ending with 3)
30002 Chuck Key, 3/8"
21132B 1/2" Chuck (for model numbers ending with 4)
30429 Chuck Key, 1/2"
3. 22651 Chuck Spindle
4. 44776 Bearing Retainer (2)*
5. 10226 Ball Bearing (2)*
6. 19201 Gear
7. ME7A118 Retaining Ring
8. 10012 Needle Bearing
9 SPSDR-92 Angle Head
10. 30375 Grease Fitting
11. 65596 Gear
12. 21401 Valve Spring
13. SDM2720D Bit
14. 10049 Needle Bearing
15. 35214 Washer
16. 10265 Ball Bearing
17. SSD-61 Gear Carrier (400, 1000 RPM)
SSD-62 Gear Carrier (1300 RPM)
18. SDR-24 Pin (3)*(400 & 1000 RPM)
30062 Pin (3)*(1300 RPM)
19. 10028FC Needle Bearing (3)*(400 & 1000 RPM)
10040 Needle Bearing (3)*(1300 RPM)
20. SDR-45 Planetary Gear (3)*(400 & 1000 RPM)
SDR-46 Planetary Gear (3)*(1300 RPM)
21. ME11A33A Ball Bearing (2)*
25
Fig. Part
No. No. Description
22. SDR-27 Spacer
23. SDR-38 Cantilevered Gear Carrier (400 RPM)
SDR-39 Cantilevered Gear Carrier (1300 RPM)
SDR-36 Cantilevered Gear Carrier (1000 RPM)
24. SDR-24 Pin (3)*(400 RPM)
30062 Pin (3)*(1000 & 1300 RPM)
25. 10028B Needle Bearing (3)*(400 RPM)
10040 Needle Bearing (3)*(1000 & 1300 RPM)
26. SDR-44 Planetary Gear (3)*(400 RPM)
SDR-46 Planetary Gear (3)*(1000 & 1300 RPM)
27. SDR-47 Slip Over Pinion (1000 & 1300 RPM)
28. SDR-29 Wear Plate
29. SDR-94 Double Reduction Gear Case
(Includes Fig. 30)
30. 30375 Grease Fitting (2)*
31. SDR-41 Gear Case (Includes Fig. 30)
32. 14333B O-Ring
33. 10220 Ball Bearing
34. SDR-50 Front End Plate
35. 74030 Cylinder, Non-Reversing
36. SDR-7 Rotor (7 tooth)
37. SP74048 Vane Set
38. 74023 Rear End Plate
39. 10253 Ball Bearing
40. 21491 Retaining Ring
41. SDG-1 Straight Non-Reversing Housing
42. 74018 Torr Pin, 3/16 X 7/8
43. 67793 O-ring
44. 14290 “O” Ring
45. 74013 Regulator
46. 06402 Screw, 6-32 X 3/4 Set Soc Hex
47. 74004 Cover
48. SDR-5 Lever
49. 74020 Knurl Pin
50. 74016 Mufer
51. 74017 Exhaust Deector
52. 74008 Throttle Valve Seat
53. 74009 Throttle Valve
54. 74010 Taper Spring
55. 74011 Screen
56. 14281B “O” Ring, 1/16 X 5/8 X 3/4
57. 74012 Inlet Bushing
Page 26
WARNING
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer, birth defects or other reproductive harm.
WARNUNG
Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende
Staub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpanzungsschäden
hervorrufen.
ADVERTENCIA
El polvo generado al lijar, aserrar, alar, taladrar y realizar otras tareas de construcción contiene
compuestos químicos que podrían provocar cáncer, malformaciones congénitas y otras alteraciones
del aparato reproductor.
ATTENZIONE
La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e
simili attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni
all’apparato riproduttivo.
AVERTISSEMENT
Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du
bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer,
des malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.
OPGEPAST
Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige
stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die
andere vruchtbaarheidsstoornissen kunnen veroorzaken.
VARNING
Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning
samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och
andra skador vid fortplantning.
250 Snap-on Drive • PO Box 1596 • Murphy, NC 28906 • USA • Phone: 828-835-9765 •www.siouxtools.com
26
Page 27
ZCE800_revB used on
SDR10A10N3
DRILL SS AH 3/8IN NR 1000 RPM
SDR10A10N4
DRILL 1/2IN CAP 1000 RPM
SDR10A10R3
DRILL
SDR10A10R4
DRILL SS AH 1/2IN REV 1000 RPM
SDR10A13N2
DRILL SS AH 1/4IN NR 1300 RPM
SDR10A13N3
DRILL SS AH 3/8IN NR 1300 RPM
SDR10A16R2
DRILL SS AH 1/4IN REV 1600 RPM
SDR10A16R3
DRILL SS AH 3/8IN REV 1600 RPM
SDR10A20R2
DRILL 1/4" AH 2000 RPM
SDR10A20R3
DRILL SS AH 3/8IN REV 2000 PMP
SDR10A22N2
DRILL SS AH 1/4IN NR 2200 RPM
SDR10A22N3
DRILL SS AH 3/8IN NR 2200 RPM
SDR10A30N2
DRILL SS AH 1/4IN NR 3000 RPM
SDR10A3R3
DRILL SS AH 3/8IN REV 300 RPM
SDR10A3R4
DRILL SS AH 1/2IN REV 300 RPM
SDR10A4N3
DRILL SS AH 3/8IN NR 400 RPM
SDR10A4N4
DRILL SS AH 1/2IN NR 400 RPM
SDR10A6R3
DRILL SS AH 3/8IN REV 600 RPM
SDR10A6R4
DRILL SS AH 1/2IN REV 600 RPM
Loading...
