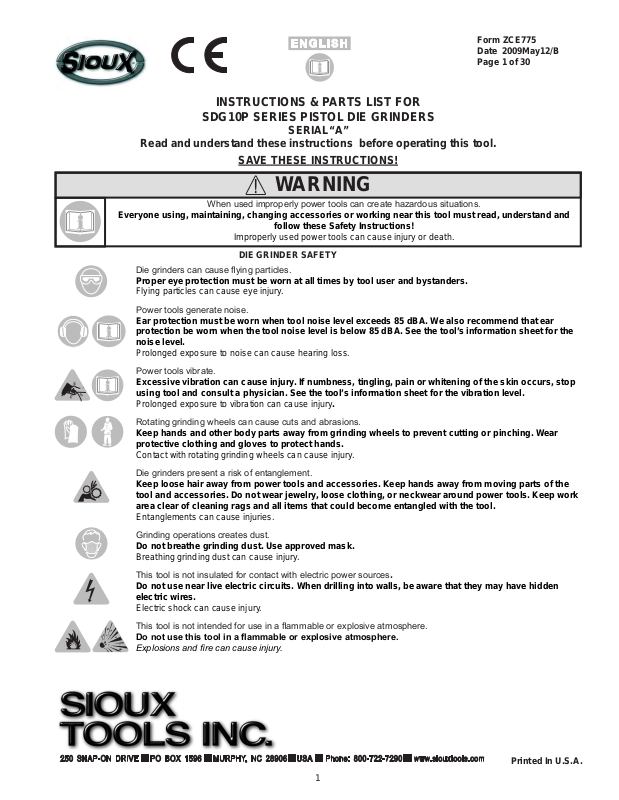

Form ZCE775 Date 2009May12/B Page 1 of 30

INSTRUCTIONS & PARTS LIST FOR

SDG10P SERIES PISTOL DIE GRINDERS

SERIAL“A”

Read and understand these instructions before operating this tool.

SAVE THESE INSTRUCTIONS!

WARNING

When used improperly power tools can create hazardous situations.

Everyone using, maintaining, changing accessories or working near this tool must read, understand and

follow these Safety Instructions!

Improperly used power tools can cause injury or death.

DIE GRINDER SAFETY

Die grinders can cause ying particles.

Proper eye protection must be worn at all times by tool user and bystanders.

Flying particles can cause eye injury.

Power tools generate noise.

Ear protection must be worn when tool noise level exceeds 85 dBA. We also recommend that ear protection be worn when the tool noise level is below 85 dBA. See the tool’s information sheet for the noise level.

Prolonged exposure to noise can cause hearing loss.

Power tools vibrate.

Excessive vibration can cause injury. If numbness, tingling, pain or whitening of the skin occurs, stop using tool and consult a physician. See the tool’s information sheet for the vibration level.

Prolonged exposure to vibration can cause injury.

Rotating grinding wheels can cause cuts and abrasions.

Keep hands and other body parts away from grinding wheels to prevent cutting or pinching. Wear protective clothing and gloves to protect hands.

Contact with rotating grinding wheels can cause injury.

Die grinders present a risk of entanglement.

Keep loose hair away from power tools and accessories. Keep hands away from moving parts of the tool and accessories. Do not wear jewelry, loose clothing, or neckwear around power tools. Keep work area clear of cleaning rags and all items that could become entangled with the tool.

Entanglements can cause injuries.

Grinding operations creates dust.

Do not breathe grinding dust. Use approved mask.

Breathing grinding dust can cause injury.

This tool is not insulated for contact with electric power sources.

Do not use near live electric circuits. When drilling into walls, be aware that they may have hidden electric wires.

Electric shock can cause injury.

This tool is not intended for use in a ammable or explosive atmosphere.

Do not use this tool in a ammable or explosive atmosphere.

Explosions and re can cause injury.

Printed In U.S.A.

Page 2

Grinding metals creates sparks that can ignite ammable materials and vapors.

Only grind metals if the area is free of combustible or explosive materials or vapors.

Explosions and re can cause injury.

Overspeeding wheels can explode.

Check the speed rating of the accessory or the speed printed on the wheel. This speed must be greater than the nameplate speed of the grinder and the actual speed of the grinder as measured with a tachometer. Do not exceed rated operating air pressure.

Exploding wheels can cause injury or death.

Excessive overhang reduces the safe operating speed of mounted wheels, causes wheels to “whip”, and shafts to bend.

When using die grinders, keep overhang to a minimum. Refer to enclosed “SAFETY GUIDE FOR SIOUX ABRASIVE WHEEL” for speed and overhang information.

“Whipping” wheels and bent shafts can cause injury.

Die grinders can generate unexpected movement.

Keep a rm grip on the tool at all times. Be sure your body position allows you to have control of the

tool at all times. Make sure your footing is secure. When possible, secure the work piece in a vice or with clamps.

Unexpected tool movement can cause injury.

Using excessive force on a tool makes it hard to control.

Do not force tool.

Hard to control tool can cause injury.

Taping or wiring the throttle valve in the “ON” position will prevent the tool from shutting off if the tool should jam or malfunction or if anything unexpected happens.

Do not wire or tape down the “On-Off” valve of any power tool.

Tools that are prevented from shutting off can cause injury.

Poorly maintained and lubricated tools can fail unexpectedly.

Keep tool properly lubricated and in good repair at all times. Use only Sioux Air Motor Oil No. 288. See

the tool’s information sheet to nd out what other greases and oils to use. Do not drop the end of the hose on the oor where it will pick up dirt and transport it into the tool. See information sheet for any

additional maintenance requirements.

Unexpected tool failures can cause injury.

Damaged grinding wheels can explode.

Check the wheel for damage before mounting, such as chips and cracks. Handle wheels carefully to avoid dropping or bumping. Protect wheels from extremes of temperature and humidity. Check wheels immediately after any unusual occurrence that may damage wheels. Check wheels daily. Hold tool under bench or provide other protection when starting up a new wheel, a used wheel that has been remounted, or at the beginning of an operation. Run at operating speed in this protected area for at least one minute before applying to the work. No one shall stand in front of or in line with the wheel during this test.

Exploding wheels can cause serious injury or death.

Collets, nuts and related equipment in poor shape or not the proper ones for the wheel or tool used can cause wheels to malfunction. Grinding wheels not properly tightened can spin off.

Be certain that all collets, nuts and related equipment are in good shape, the proper ones for the type and size of wheel being used, and are securely fastened. Tighten collet securely. Match wheel or accessory shaft diameter to chuck or collet.

Grinding wheels that malfunction and spin off can cause injury.

Air hoses can come loose from power tools and whip.

Inspect and do not use tools with loose or damaged air hoses or ttings.

Whipping air hoses can cause injury.

Abnormal sounding or excessively vibrating grinders can indicate a hazard that could cause wheel to explode.

If the normal sound of the grinder changes, or if it vibrates excessively, shut it off immediately, remove the wheel, and check speed with tachometer. Tool could be overspeeding or the wheel could be damaged or not mounted properly.

Exploding wheels can cause injury or death.

Air hoses that are not oil resistant or are not rated for the working pressure can burst.

Make sure that all air hoses are oil resistant and rated for the working pressure.

Air hoses that burst can cause injury.

Page 3

Tools not operated at proper air pressure can operate erratically.

Do not exceed a maximum air pressure of 90 psig/6.2 bar or as stated on the tool’s nameplate or operating instructions. Use an air regulator to maintain proper air pressure.

Erratic operation in power tools can cause injury.

Improperly repaired tools perform unpredictably.

Repair tools at an Authorized Sioux Service Center.

Tools that perform unpredictably can cause injury.

Tools left connected to the air supply can start unexpectedly.

Always remove tool from air supply and activate trigger to bleed air line before making any adjustments, changing accessories, or doing any maintenance or service on tool. Make it a habit to check to see that all adjusting keys and wrenches have been removed from tool before turning it on.

Tools starting unexpectedly and ying keys and wrenches can cause injury.

Working in poorly lit areas makes it hard to see hazards.

Keep work area well lit.

Poorly lit work areas can cause injury.

Children are attracted to work areas.

Keep children away. All visitors must keep a safe distance away from work area.

Children in work areas can be injured.

Unauthorized or untrained personnel can misuse unattended tools.

Store idle tools in a dry, high or locked-up place, out of the reach of children.

Misused tools can cause injury.

Tools with the actuator left in the “ON” position when an unexpected air pressure loss occurs can start unexpectedly when the air pressure is restored.

Release the actuator if an unexpected loss of air pressure occurs.

Unexpected tool starts can cause injury.

Grinders with the actuator left in the “on” position can cause unexpected starts when the tool is connected to the air supply.

Be sure actuator is off before hooking up air.

Unexpected starts can cause injury.

Grinders may coast for a short time after the trigger is released.

Be sure tool has come to a complete stop before setting it aside.

Grinders that do not come to a complete stop before setting aside can cause injury.

Cut off wheels or router bits are not rated for the high speed of die grinders and could explode or y apart.

Do not use cut off wheels or router bits with die grinders.

Exploding or ying parts can cause injury.

The use of any accessory with this tool not provided or specied by Sioux T

Use only accessories provided or specied by Sioux Tools.

Tools that perform unpredictably can cause injury.

When disposing of a tool, do it in a way that does not harm personnel or the environment.

INTENDED USE

This tool is intended for use with small mounted abrasive wheel for precision material removal. Mounted wheels are dened as abrasive wheels that are secured to plain or threaded mandrels.

AIR SUPPLY

The efciency and life of this tool depend on the proper supply of clean, dry air at a maximum of 90 PSI. The use of an air line lter pressure regulator, and lubricator is recommended.

Before connecting to tools, blow out the air line to remove water and dirt that may have accumulated.

HOSE AND HOSE CONNECTIONS

The air supply hose recommended is 3/8” (10mm) I.D. If an extension hose is necessary, use 1/2” (13mm) ID hose with couplings not less than 3/8” (10mm) I.D.

LUBRICATION

All models may operate without airline lubrication. However, operating the tool without airline lubrication may reduce tool performance and vane life.

ools can perform unpredictably.

Page 4

If an airline lubrication is not used, it is recommended that the tool be oiled daily before use to improve performance. Add 2-4 drops of air motor oil and run the tool for 10-20 seconds to distribute oil through the tool.

For maximum performance and tool life, an air line lubricator, set to deliver 2 drops per minute, is recommended. SIOUX No. 288 Air Motor Oil is recommended.

MAINTENANCE

Water, dust and other airline contaminants can cause rust and vane sticking. For long periods between tool use, ush the tool with a few drops of oil and run for 10 seconds. This will help remove contaminants and reduce the formation of rust.

OPERATION

Start the tool by depressing the trigger.

WARNING

Disconnect tool from air supply before installing or removing wheel or making any adjustments

INSTALLING MOUNTED WHEELS

Insert the mounted wheel into the collet. Make sure the wheel shank and the collet size match. Do not allow the wheel to extend beyond the collet an excessive distance.

Hold the collet body with a 9/16" (14mm) wrench and the collet nut with a 3/4" (19 mm) wrench. Turn the collet nut to the right and rmly tighten the collet on to the wheel shank.

REMOVING MOUNTED WHEELS

To remove the mounted wheel, hold the collet body with a 9/16" (14 mm) wrench and the collet nut with a 3/4" (19 mm) wrench. Turn the collet nut to the left and loosen the collet. Remove the mounted wheel.

SOUND AND VIBRATION READINGS

*Sound Pressure *Sound Power *Vibration Catalog No. dBA dBA m/s

SDG10P18 80.0 91.6 Less than 2.5 SDG10P21 80.0 91.6 Less than 2.5 *per PN8NTC1 *per PN8NTC1 *per ISO 8662

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

May 1, 2009

Murphy, North Carolina, USA

Date and place of issues

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

Vice President and General Manager-Power Tools

DECLARATION OF CONFORMITY

SDG10P18 & SDG10P21

following the provisions of

98/37/EC Directive.

Robert Hartman

Sioux Tools Inc

Name and position of issuer

Signature of issuer

Page 5

BEDIENUNGSANLEITUNG UND TEILELISTE FÜR

SDG10P SERIE PISTOLENFORM FORMSCHLEIFER

SERIE“A”

Lesen Sie diese Bedienungsanleitung, bevor Sie dieses Werkzeug in Betrieb nehmen.

BEWAHREN SIE DIESE ANLEITUNG AUF!

WARNUNG

Unsachgemäßer Gebrauch von Elektrowerkzeugen kann zu gefährlichen Situationen führen.

Jede Person, die dieses Werkzeug benutzt, wartet, Zubehör austauscht oder in der Nähe arbeitet, muß diese

Sicherheitshinweise lesen!

Unsachgemäßer Gebrauch von Elektrowerkzeugen kann zu Verletzungen oder zum Tode führen.

SICHERHEITSHINWEISE FÜR FORMSCHLEIFER

Formschleifer können wegspritzende Partikel verursachen.

Der Benutzer des Werkzeugs und umstehende Personen müssen jederzeit ordnungsgemäßen Augenschutz tragen.

Herumiegende Teilchen können Augenverletzungen verursachen.

Elektrowerkzeuge erzeugen Lärm.

Wenn der Lärmpegel 85dBA überschreitet, muß Gehörschutz getragen werden. Wir empfehlen, Ohrenschutz auch bei einem Lärmpegel von weniger als 85dBA zu tragen. Mehr Informationen bzgl.

des Lärmpegels nden Sie auf dem Informationsdatenblatt für das Werkzeug.

Lange Lärmaussetzung kann zu Hörschäden führen.

Elektrowerkzeuge erzeugen Vibrationen.

Übermäßige Vibrationen können zu Verletzungen führen. Wenn Sie folgende Symptome verspüren, stellen Sie den Gebrauch des Werkzeugs ein und konsultieren Sie einen Arzt: Taubheit, Kribbeln,

Schmerzen oder Hautblässe. Weitere Informationen bzgl. des Vibrationslevels nden Sie auf dem

Informationsblatt für das Werkzeug.

Lange Vibrationsaussetzung kann zu Verletzungen führen.

Rotierende Schleifscheiben können Schnittwunden und Abschürfungen verursachen.

Tragen Sie immer Schutzkleidung und -handschuhe. Halten Sie Hände und andere Körperteile von Schleifblöcken und -scheiben fern, so daß Sie sich nicht schneiden oder einklemmen.

Kontakt mit Schleifscheiben und -blöcken kann zu Verletzungen führen.

Bei Formschleifern besteht die Gefahr von Verwicklungen.

Bringen Sie nie offenes Haar in die Nähe von Elektrowerkzeugen und deren Zubehör. Bringen Sie Ihre Hände nicht in sich bewegende Teile des Werkzeugs bzw. der Antriebselemente. Tragen Sie keinen Schmuck, lose Kleidung oder Halsketten, wenn Sie mit Elektrowerkzeugen arbeiten. Halten Sie den Arbeitsbereich frei von Reinigungslappen und anderen Dingen, die in das Werkzeug eingewickelt werden könnten.

Verwicklungen können zu Verletzungen führen.

Schleifen erzeugt Staub.

Atmen Sie den Staub nicht ein. Tragen Sie eine empfohlene Maske.

Das Einatmen von Schleifstaub kann zu Verletzungen führen.

Dieses Werkzeug ist nicht gegen Kontakt mit elektrischen Stromquellen isoliert.

Nicht in der Nähe von elektrischen Stromkreisen unter Spannung benutzen. Beachten Sie beim Bohren

in Wänden, daß sich dort elektrische Kabel benden können.

Elektrische Schläge können zu Verletzungen führen.

Dieses Werkzeug ist nicht für die Verwendung in einer feuergefährlichen oder explosionsgefährdeten Umgebung vorgesehen.

Benutzen Sie dieses Werkzeug nicht in ammbarer oder explosiver Umgebung.

Explosionen und Brand können zu Verletzungen führen.

Das Schleifen von Metall kann Funken erzeugen, die entammbare Materialien oder Dämpfe entzünden können.

Schleifen Sie nur dann Metall, wenn der Arbeitsbereich frei von ammbaren oder explosiven

Materialien oder Dämpfen ist.

Explosionen und Brände können zu Verletzungen führen.

Page 6

Überdrehende Scheiben können explodieren.

Überprüfen Sie die Geschwindigkeitsleistung des Zubehörs oder die Geschwindigkeit, die auf der Scheibe angegeben ist. Diese Geschwindigkeit muß höher sein als diejenige, die für den Schleifer empfohlen ist und als die tatsächliche Geschwindigkeit des Schleifers, wie mit einem Tachometer gemessen. Überschreiten Sie nicht den empfohlenen Betriebsluftdruck.

Explodierende Scheiben können schwere Verletzungen verursachen oder zum Tod führen.

Wenn montierte Scheiben zu weit überhängen, ist eine sichere Betriebsgeschwindigkeit nicht gewährleistet, die Scheiben “peitschen”, und Wellen verbiegen.

Bei Verwendung von Formschleifern muß ein Überhang so gering wie möglich gehalten werden. Beachten Sie die Werte für die Drehzahl und den Überhang in den beiliegenden SICHERHEITSHINWEISEN FÜR SIOUX-SCHLEIFSCHEIBEN.

“Peitschende” Scheiben und verbogene Wellen können zu Verletzungen führen.

Formschleifer können unerwartete Bewegungen vollführen.

Halten Sie das Werkzeug immer fest. Gewährleisten Sie eine Körperposition, die Ihnen jederzeit die Kontrolle über das Werkzeug erlaubt. Sorgen Sie dafür, daß Sie einen festen Stand haben. Wenn möglich, das Werkstück in einem Schraubstock oder mit Schraubzwingen sichern.

Unerwartete Werkzeugbewegungen können zu Verletzungen führen.

Bei Anwendung übermäßiger Gewalt ist das Werkzeug nur schwer zu kontrollieren.

Wenden Sie beim Gebrauch des Werkzeugs keine Gewalt an.

Schwer zu kontrollierende Werkzeuge können zu Verletzungen führen.

Durch Befestigung des Drosselventils in der Stellung “ON” mithilfe von Draht oder Klebeband wird im Falle einer Blockierung oder Fehlfunktion des Werkzeugs oder sonstiger unerwarteter Ereignisse verhindert, dass sich das Werkzeug ausschalten kann.

Verdrahten Sie das “Ein-Aus”-Ventil eines Elektrowerkzeugs nicht bzw. befestigen Sie es nicht mit Klebeband.

Werkzeuge, die man nicht abstellen kann, können Verletzungen hervorrufen.

Schlecht gewartete und geschmierte Werkzeuge können plötzlich versagen.

Schmieren Sie das Werkzeug regelmäßig und reparieren Sie es, wenn notwendig. Benutzen Sie

ausschließlich Sioux Motoröl Nr. 288. Auf dem Informationsblatt für das Werkzeug nden Sie weitere

Informationen über zu verwendende Schmiermittel und Öle. Lassen Sie das Ende des Schlauchs nicht auf den Boden fallen, da er dort Schmutz aufnimmt und in das Werkzeug einbringt. Weitere

Wartungsinformationen nden Sie auf dem Informationsblatt.

Unerwartetes Werkzeugversagen kann zu Verletzungen führen.

Beschädigte Schleifscheiben können explodieren.

Vor der Montage überprüfen Sie die Scheibe auf Beschädigungen, wie z.B. Absplitterungen oder Risse. Lassen Sie die Scheiben nicht fallen oder mit anderen Gegenständen zusammenstoßen. Schützen Sie die Scheiben vor extremen Temperaturen und Feuchtigkeit. Überprüfen Sie die Scheiben sofort nach ungewöhnlichen Vorfällen, die sie eventuell beschädigen konnten. Überprüfen Sie die Scheiben täglich. Halten Sie das Werkzeug unter eine Werkzeugbank oder unter einen anderen Schutz, wenn Sie eine neue Scheibe oder eine neu montierte gebrauchte Scheibe verwenden oder vor Beginn der Arbeit. Lassen Sie es in dieser geschützten Umgebung mindestens eine Minute lang laufen, bevor Sie es zur Arbeit verwenden. Während dieses Tests darf niemand vor oder in einer Linie mit der Scheibe stehen.

Explodierende Scheiben können schwere Verletzungen verursachen oder zum Tod führen.

Spannfutter, Muttern und zugehörige Komponenten, die im schlechten Zustand oder nicht für die eingesetzte Schleifscheibe oder das Werkzeug geeignet sind, können zu einer schlechten Funktion der Schleifscheiben führen. Nicht richtig befestigte Schleifscheiben können sich lösen.

Sorgen Sie dafür, dass alle Spannfutter, Muttern und zugehörige Komponenten in gutem Zustand und für den Typ und die Größe der eingesetzten Schleifscheibe geeignet sind und dass sie fest angezogen sind. Ziehen Sie das Spannfutter fest an. Der Schleifscheiben- bzw. Zubehörwellen-Durchmesser muss mit dem Spannfutter bzw. der Spannzange übereinstimmen.

Nicht korrekt funktionierende oder abschleudernde Schleifscheiben können Verletzungen verursachen.

Luftschläuche können sich von Elektrowerkzeugen lösen und schlagen.

Inspizieren Sie die Werkzeuge und benutzen Sie diese nicht, wenn sie lose oder beschädigte Luftschläuche oder Anschlußstücke aufweisen.

Peitschende Luftschläuche können Verletzungen verursachen

Unnormal klingende oder stark vibrierende Schleifer können ein Anzeichen für eine Gefahrensituation sein, durch die die Scheibe explodieren könnte.

Wenn sich der normale Ton des Schleifers ändert oder er stark vibriert, schalten Sie ihn sofort ab, entfernen Sie die Scheibe, und überprüfen Sie die Geschwindigkeit mit einem Tachometer. Das Werkzeug könnte überdrehen oder die Scheibe könnte beschädigt oder nicht korrekt montiert sein.

Explodierende Scheiben können zu Verletzungen oder zum Tod führen.

Page 7

Luftschläuche, die nicht ölbeständig bzw. nicht für den Betriebsdruck zugelassen sind, können platzen.

Vergewissern Sie sich, daß alle Luftschläuche ölbeständig und für den Betriebsdruck zugelassen sind.

Luftschläuche, die platzen, können Verletzungen hervorrufen.

Werkzeuge, die nicht mit dem richtigen Luftdruck betrieben werden, können unberechenbar und unregelmäßig arbeiten.

Der Luftdruck darf 90 psig/6,2 bar (oder den auf dem Werkzeugetikett oder in der Betriebsanweisung angegebenen Wert) nicht überschreiten. Mit Hilfe einer Luftregulierung angemessenen Luftdruck beibehalten.

Unberechenbarer Betrieb von Elektrowerkzeugen kann zu Verletzungen führen.

Unsachgemäß reparierte Werkzeuge verhalten sich unvorhersehbar.

Lassen Sie Werkzeuge in einem autorisierten Sioux Service Center reparieren.

Unvorhersehbar reagierende Werkzeuge können zu Verletzungen führen.

Werkzeuge, die am Luftanschluß angeschlossen bleiben, können unerwartet starten.

Das Werkzeug ist immer vom Luftanschluß zu entfernen, und der Auslöser ist zu aktivieren, bevor Justierungen vorgenommen werden, Zubehör ausgewechselt wird oder das Werkzeug gewartet wird. Machen Sie es zur Gewohnheit, nachzuprüfen, ob alle Justierschlüssel vom Werkzeug entfernt worden sind, bevor es angeschaltet wird.

Plötzlich startende Werkzeuge und herumiegende Schlüssel können Verletzungen verursachen.

Das Arbeiten in schlecht beleuchteten Räumen erschwert das Erkennen von Gefahren.

Beleuchten Sie den Arbeitsbereich gut.

Das Arbeiten in schlecht beleuchteten Arbeitsbereichen kann zu Verletzungen führen.

Kinder werden von Arbeitsbereichen angezogen.

Halten Sie Kinder fern. Alle Besucher müssen sich in sicherer Entfernung zum Arbeitsbereich

benden.

Kinder können in Arbeitsbereichen verletzt werden.

Nicht berechtigtes oder nicht geschultes Personal kann unbeaufsichtigte Werkzeuge falsch anwenden.

Bewahren Sie nicht benutzte Werkzeuge an einem trockenen und hoch gelegenen oder verschlossenen Ort außerhalb der Reichweite von Kindern auf.

Falsch angewendete Werkzeuge können Verletzungen verursachen.

Werkzeuge können unerwartet starten, wenn der Schalter auf “EIN” steht und ein plötzlicher Druckverlust auftritt.

Lösen Sie den Schalter bei plötzlichem Druckverlust.

Plötzlich startende Werkzeuge können zu Verletzungen führen.

Wenn der Einschalter des Schleifers auf “Ein” gestellt ist, kann dies zu unerwarteten Starts führen, wenn das Werkzeug an die Druckluft angeschlossen wird.

Sorgen Sie dafür, daß der Einschalter auf “Aus” steht, bevor Sie die Druckluft anschließen.

Unerwartete Starts können zu Verletzungen führen

Schleifer können noch eine kurze Zeit weiterdrehen, nachdem der Schalter auf Aus gestellt wurde.

Sorgen Sie dafür, daß das Werkzeug zu einem vollständigen Halt gekommen ist, bevor Sie es beiseite legen.

Schleifer, die nicht zu einem vollständigen Stop gekommen sind, bevor sie beiseite gelegt werden, können zu Verletzungen führen.

Trennschleifscheiben oder Bohrerschneiden sind nicht für die hohen Geschwindigkeiten von Formschleifern geeignet und können explodieren oder auseinanderiegen.

Benutzen Sie keine Trennschleifscheiben oder Bohrerschneiden mit Formschleifern.

Explodierende oder herumiegende Teile können zu Verletzungen führen.

Der Gebrauch von Zubehör, das nicht von Sioux Tools geliefert oder speziziert wurde, kann zu unvorhersehbaren Zwischenfällen führen.

Verwenden Sie ausschließlich von Sioux Tools geliefertes oder empfohlenes Zubehör.

Unvorhersehbar reagierende Werkzeuge können zu Verletzungen führen.

Wenn Sie ein Werkzeug entsorgen, entsorgen Sie es so, daß weder die Umwelt noch Personen Schaden nehmen.

BESTIMMUNGSGEMÄSSER GEBRAUCH

Dieses Werkzeug ist für den präzisen Materialabtrag unter Verwendung kleiner Schleifscheiben vorgesehen. Ein Schleifscheibenträger ist als eine an einen glatten oder Gewindedorn befestigte Schleifscheibe deniert.

Page 8

DRUCKLUFTVERSORGUNG

Die Leistung und Lebensdauer dieses Werkzeugs hängt von der ordnungsgemäßen Versorgung mit sauberer, trockener Druckluft mit maximal 6,2 Bar (90 PSI) ab. Empfohlen wird der Einsatz eines Druckluftleitungslters, Druckminderers und Ölers.

Vor dem Anschluss des Werkzeugs blasen Sie die Druckluftleitung aus, um Wasser und Schmutz aus der Leitung zu entfernen.

SCHLAUCH UND SCHLAUCHANSCHLÜSSE

Empfohlen wird ein Druckluft-Versorgungsschlauch mit einem Innendurchmesser von 3/8” (10 mm). Wenn ein Verlängerungsschlauch erforderlich ist, muss dieser einen Innendurchmesser von 1/2” (13 mm) aufweisen. Der Innendurchmesser von Kupplungen muss mindestens 3/8” (10 mm) betragen.

SCHMIERUNG

Alle Modelle können ohne Druckluftleitungsschmierung betrieben werden. Der Betrieb des Werkzeugs ohne Druckluftleitungsschmierung kann jedoch die Werkzeugleistung und die Flügellebensdauer reduzieren.

Wenn keine Druckluftleitungsschmierung erfolgt, wird zur Steigerung der Leistung eine tägliche Schmierung des Werkzeugs vor der Benutzung empfohlen. Träufeln Sie 2 bis 4 Tropfen Druckluftmotoröl ein und lassen Sie das Werkzeug für 10 bis 20 Sekunden laufen, um das Öl im Werkzeug zu verteilen.

Um eine maximale Leistung und Lebensdauer des Werkzeugs zu erzielen, wird ein Druckluftleitungs-Öler empfohlen, der so eingestellt ist, dass 2 Tropfen pro Minute geliefert werden. Empfohlen wird das SIOUX-Motoröl Nr. 288.

WARTUNG

Wasser, Staub und andere Fremdstoffe können Rost und das Verkleben des Flügels verursachen. Wenn das Werkzeug für einen längeren Zeitraum nicht genutzt wird, träufeln Sie ein paar Tropfen Öl in das Werkzeug und lassen Sie es für 10 Sekunden laufen. Hierdurch werden Fremdstoffe entfernt und die Rostbildung vermindert.

BEDIENUNG

Schleifmaschine durch Drücken des Auslösers einschalten.

WARNUNG

Trennen Sie das Werkzeug von der Druckluftversorgung, bevor Sie die Schleifscheibe anbringen oder

demontieren oder Einstellungen vornehmen.

ANBRINGEN DES SCHLEIFSCHEIBENTRÄGERS

Setzen Sie den Schleifscheibenträger in das Spannfutter ein. Stellen Sie sicher, dass die Größe des Scheibenschafts und des Spannfutters übereinstimmen. Es ist nicht zulässig, dass die Schleifscheibe weit über das Spannfutter hinausragt.

Halten Sie das Spannfutter mit einem 14-mm-Schraubenschlüssel fest, und die Mutter des Spannfutters mit einem 19-mmSchraubenschlüssel.

Ziehen Sie die Mutter des Spannfutters durch Drehen nach rechts fest an.

DEMONTIEREN DES SCHLEIFSCHEIBENTRÄGERS

Um den Schleifscheibenträger zu demontieren, halten Sie das Spannfutter mit einem 14-mm-Schraubenschlüssel fest, und die Mutter des Spannfutters mit einem 19-mm-Schraubenschlüssel.

Drehen Sie die Mutter des Spannfutters nach links und lösen Sie das Spannfutter. Nehmen Sie den Schleifscheibenträger heraus.

SCHALL- UND VIBRATIONSWERTE

Katalog *Schalldruck *Schallstärke *Vibration Nr. dBA dBA m/s

SDG10P18 80,0 91,6 Weniger als 2,5 SDG10P21 80,0 91,6 Weniger als 2,5 *per PN8NTC1 *per PN8NTC1 *per ISO 8662

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

1. Mai 2009

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

Vice President und General Manager für motorgetriebene Werkzeuge

KONFORMITÄTSERKLÄRUNG

SDG10P18 & SDG10P21

gemäß der Regelungen in

98/37/EC Direktive.

Robert Hartman

Sioux Tools Inc

Name und Titel des Herausgebers

Unterschrift des Herausgebers

Page 9

INSTRUCCIONES Y LISTA DE PIEZAS PARA

SDG10P SERIE PISTOLA RECTIFICADORA DE MATRICES

SERIE“A”

Lea y entienda estas instrucciones antes de usar esta herramienta.

¡NO PIERDA ESTAS INSTRUCCIONES!

ADVERTENCIA

Cuando se utilizan incorrectamente, las herramientas motorizadas pueden propiciar situaciones riesgosas.

Todos aquellos que utilicen, realicen el servicio de mantenimiento o cambien accesorios, o que trabajen cerca

de esta herramienta deben leer, entender y seguir estas instrucciones de seguridad.

Usar las herramientas incorrectamente puede causar lesiones o incluso la muerte.

PRECAUCIONES DE SEGURIDAD CON LA RECTIFICADORA DE MATRICES

La muela puede producir partículas volantes.

Los usuarios y personas que se encuentren cerca de la herramienta deben utilizar, en todo momento, una adecuada protección para los ojos.

Las partículas que otan en el aire puede producir daños a los ojos.

Las herramientas motorizadas producen ruido.

Se debe utilizar protección para los oídos cuando el nivel de ruido exceda los 85 dBA. Se recomienda, además, utilizar protección para los oídos cuando el nivel de ruido de la herramienta sea menor que 85 dBA. Ver la hoja de información de la herramienta sobre su nivel de ruido.

La exposición prolongada al ruido puede producir la pérdida de la audición.

Las herramientas con motor vibran.

La vibración excesiva puede producir lesiones. Si siente un cosquilleo o dolor en el piel, o si la piel se está entumecida o blanca, deje de utilizar la herramienta y póngase en contacto con un médico. Ver la hoja de información de la herramienta sobre los niveles de vibración.

La exposición prolongada a vibraciones puede producir lesiones.

Las muelas abrasivas giratorias pueden producir cortes y desgastes.

Mantenga las manos y otras partes del cuerpo alejadas de las muelas abrasivas para prevenir cortes o pellizcos. Use ropa y guantes protectores para proteger las manos.

El contacto con las muelas abrasivas puede producir lesiones.

Existe el riesgo de que un objeto se enrede en la recticadora.

Mantenga el cabello suelto alejado de las herramientas motorizadas y accesorios. Evite tocar las partes movibles de las herramientas o accesorios. No use joyas, ropa suelta, o pañuelos al cuello cerca de las herramientas motorizadas. Mantenga el área de trabajo sin pisapies y todos los ítemes que se puedan enredar en la herramienta.

Si algo se enreda puede producir lesiones.

Las operaciones con muelas crean polvo.

No respire polvo del recticado. Utilice una máscara aprobada.

Respirar polvo del recticado puede causar lesiones.

Esta herramienta no está aislada para contacto con fuentes de energía eléctrica.

No la utilice cerca de circuitos eléctricos con corriente. Cuando perforar en paredes, tenga en cuenta que puedan haber cables eléctricos que no se pueden ver.

Un choque eléctrico puede producir lesiones.

Esta herramienta no debe usarse en un ambiente potencialmente inamable o explosivo.

No utilice esta herramienta en un ambiente inamable o explosivo.

Explosiones e incendios pueden producir lesiones.

Los metales recticados crean chispas que pueden encender materiales inamables y vapores.

Sólo rectique metales si en el área no hay combustible o materiales explosivos, o vapores.

Las explosiones y los incendios pueden producir lesiones.

Las muelas con una velocidad muy alta pueden explotar.

Verique el régimen de velocidad del accesorio o la velocidad impresa en la muela. Esta velocidad

debe mayor que la velocidad del plato del esmeril y la velocidad real del esmeril registrada por el tacómetro. No exceda el rango de presión de aire de operación.

Las muelas que explotan pueden causar lesiones serias e incluso la muerte.

Page 10

Una inclinación excesiva reduce la seguridad de la velocidad de operación del tren de ruedas, haciendo que la rueda se “bata”, y que el mango se curve.

Al utilizar una recticadora de matrices, mantenga la inclinación al mínimo. Consulte los datos de

velocidad e instalación en la “GUÍA DE SEGURIDAD PARA MUELAS ABRASIVAS DE SIOUX” incluida.

Las ruedas “batientes” y los mangos curvos pueden producir lesiones.

Las muelas abrasivas giratorias pueden generar movimientos inesperados.

Siempre tome la herramienta rmemente. Asegúrese que la posición de su cuerpo le permite mantener control de la herramienta en todo momento. Asegúrese que está en una posición en que

mantiene un buen equilibrio. Cuando sea posible, asegure la pieza de trabajo en una prensa de tornillo o con abrazaderas.

El movimiento inesperado de la herramienta puede producir lesiones.

La utilización de fuerza excesiva en una herramienta hace difícil controlarla.

No fuerce la herramienta.

Las herramientas difíciles de controlar pueden producir lesiones.

Si se bloquea la válvula reguladora con cinta adhesiva o alambres de forma que permanezca en la posición de encendido, la herramienta no podrá apagarse si se produce un atasco o falla o si ocurre algo inesperado.

No je con cable o cinta adhesiva la válvula «On-Off» (encendido/apagado) de ninguna herramienta.

Las herramientas que acondicione para que no se apaguen pueden causar lesiones.

Las herramientas a las que no se les ha realizado el servicio de mantenimiento adecuado o que no han sido lubricadas correctamente pueden fallar en forma imprevista.

Siempre mantenga la herramienta lubricada correctamente y en buen estado. Utilice solamente aceite para motores neumáticos de Sioux No. 288. Ver la hoja de información de la herramienta para saber tener información sobre otros aceites o grasas que puede utilizar. No deje caer el extremo de la manguera en el suelo donde puede ensuciarse y transportar la suciedad a la herramienta. Ver la hoja de información para cualquier requisito de mantenimiento adicional.

Los fallos inesperados de la herramienta puede resultar en lesiones.

Las muelas abrasivas pueden explotar.

Revise la muela en busca de daños antes de montarla, daños tales como astillas o grietas. Maneje las muelas con mucho cuidado para evitar caídas o abolladuras. Proteja las muelas de las temperaturas extremas y de la humedad. Revise las muelas inmediatamente después que ocurra algo fuera de lo normal que pueda dañar las muelas. Sostenga la herramienta bajo la llave o proporcione otro tipo de protección cuando instale una nueva muela, una muela usada que ha sido remontada, o al comienzo de una operación. Coloque en velocidad de operación en esta área protegida, por al menos un minuto antes de utilizarla. Nadie debe pararse en frente o en línea cuando la muela durante este período de prueba.

Las muelas que explotan pueden causar lesiones serias e incluso la muerte.

Los portapiezas o mandriles, tuercas y piezas relacionados que estén en malas condiciones o que no sean las indicadas para la herramienta pueden producir un mal funcionamiento de la muela. La muela abrasiva puede soltarse si no está bien apretada.

Compruebe que todos los portapiezas, tuercas y piezas relacionadas estén en buenas condiciones, sean las indicadas para el tipo y tamaño de la muela, y que estén bien apretadas. Apriete bien el portapiezas. Compruebe que el diámetro de la muela o del eje del accesorio corresponda con el mandril o portapiezas.

Las muelas abrasivas que no funcionan correctamente o que se sueltan pueden producir lesiones.

Las mangueras de aire pueden desprenderse de las herramientas eléctricas y de la conexión exible.

Revise y no utilice las herramientas con mangueras de aire o ttings sueltos o dañados.

Fustigar las mangueras de aire puede producir lesiones

Muelas con un sonido anormal o una vibración excesiva pueden indicar que existe el riesgo que explote la muela.

Si el sonido normal de la muela cambia, o si vibra en exceso, desconéctela inmediatamente, saque la muela, y revise la velocidad con el tacómetro. La herramienta puede estar a una velocidad excesiva o la muela puede estar dañada o montada en forma indebida.

Las muelas que explotan pueden causar lesiones serias e incluso la muerte.

Las mangueras de aire que no son resistentes al aceite o que no están calibradas para la presión que implica el trabajo, pueden romperse violentamente.

Asegúrese de que todas las mangueras sean resistentes al aceite y que estén calibradas para soportar

la presión que implica el trabajo.

Las mangueras de aire, al romperse violentamente, pueden causar lesiones.

Page 11

Es posible que las herramientas que operen a una presión de aire inadecuada fucionen de manera irregular.

No exceda una presión de aire de más de 90 psig/6,2 bar, o la presión especicada en la placa de especicaciones o instrucciones de operación de la herramienta. Use un regulador de aire para

mantener la presión de aire adecuada.

La operación irregular de las herramientas con motor puede producir lesiones.

Las herramientas reparadas en forma inadecuada tienen un rendimiento impredecible.

Repare las herramientas en un centro de servicio Sioux autorizado.

Las herramientas que tienen un rendimiento impredecible pueden producir lesiones.

Las herramientas que se dejan conectadas a la fuente de aire pueden empezar a funcionar inesperadamente.

Saque siempre la herramienta de la fuente de aire y active el gatillo para purgar la línea de aire antes de hacer cualquier ajuste, cambiar accesorios, o realizar el servicio de mantenimiento a la herramienta.

Verique habitualmente que las cuñas y llaves para tuercas han sido sacadas de la herramienta antes

de encenderla.

Las herramientas se encienden inesperadamente y las llaves y cuñas volantes pueden producir daños.

Trabajar en áreas con un mala iluminación diculta la posibilidad de ver los riesgos.

Mantenga el área de trabajo bien iluminada.

Las áreas de trabajo mal iluminadas pueden ser causante de lesiones.

Los niños se sienten atraídos a las áreas de trabajo.

Mantenga a los niños alejados. Todos los visitantes deben permanecer a una distancia segura fuera del área de trabajo.

Los niños en las áreas de trabajo pueden resultar lesionados.

Una herramienta desatendida podría ser usada por personal no capacitado o no autorizado.

Almacene las herramientas en un lugar seco, a una altura razonable o bajo llave, donde no las puedan alcanzar los niños.

El uso incorrecto de una herramienta puede resultar en un accidente físico.

Las herramientas con el accionador en la posición “ON” (encendido) cuando ocurre una pérdida de presión inesperada pueden comenzar a funcionar inesperadamente cuando se restablece la presión de aire.

Suelte el accionador si ocurre una pérdida de presión de aire ocurre.

Las herramientas que comienzan a funcionar inesperadamente pueden producir lesiones.

Las muelas que se han dejado con el accionador en la posición “on” (encendido) pueden comenzar a funcionar inesperadamente cuando la herramienta está conectada a la fuente de aire.

Asegúrese que el accionador está en “off” (apagado) antes de conectar el aire.

Arranques inesperados pueden producir lesiones.

Los esmeriles pueden marchar por inercia por un período corto de tiempo después que se ha liberado el gatillo.

Asegúrese que la herramienta se ha detenido completamente antes de dejarla sobre una supercie.

Los esmeriles que no están completamente detenidos cuando se colocan sobre una supercie pueden

producir lesiones.

Las ruedas para recortar o las brocas buriladoras no están ajustadas para la alta velocidad de las recticadoras de matrices y pueden explotar o desprenderse.

No utilice ruedas para recortar o brocas buriladoras con las recticadoras de matrices.

Las partes sueltas o explosivas pueden producir lesiones.

El uso de cualquier accesorio con esta herramienta que no sea proporcionado o especicado por Sioux T puede tener un rendimiento impredecible.

Utilice sólo accesorios proporcionados o especicados por Sioux Tools.

Las herramientas con un rendimiento impredecible puede producir lesiones.

Cuando de deshaga de una herramienta, hágalo de manera que no dañe al personal ni al medio ambiente.

ools

USO RECOMENDADO

Esta herramienta debe usarse exclusivamente con una pequeña muela abrasiva montada para desprender materia con precisión. Las muelas montadas se denen como muelas abrasivas que se instalan y aprietan en un mandril normal

o roscado.

FUENTE DE AIRE

La eciencia y vida útil de esta herramienta depende del suministro adecuado de aire limpio y seco a una presión máxima de 90 PSI. Se recomienda el uso de un ltro de aire, un regulador de presión y un lubricador.

Antes de conectar las herramientas, purgue la línea de aire para que no haya agua o suciedades acumuladas.

Page 12

MANGUERAS Y CONEXIONES

La manguera de suministro de aire recomendada tiene un diámetro interno (DI) de 3/8 de pulgada (10mm). Si se necesita usar una extensión, se puede usar una manguera con un DI de 1/2 pulgada (13mm) con uniones que tengan un DI de no menos de 3/8 de pulgada (10mm).

LUBRICACIÓN

Todos los modelos pueden operar sin lubricación en la línea de aire. No obstante, la operación de la herramienta sin ningún tipo de lubricación puede afectar el rendimiento de la herramienta y reducir la vida útil de las paletas.

Si no se usa lubricación en la línea de aire, se recomienda que todos los días se aplique aceite a la herramienta antes de usarla para mejorar su rendimiento. Aplique entre 2 y 4 gotas de aceite para motores neumáticos y deje funcionar la herramienta durante 10-20 segundos para que el aceite se distribuya por toda la máquina.

Se recomienda un lubricador de línea de aire que dispense 2 gotas/minuto para un rendimiento y vida útil máximos. Se recomienda el aceite para motores neumáticos SIOUX No. 288.

MANTENIMIENTO

Las paletas pueden oxidarse o pegarse si se acumula agua, polvo y otros contaminantes en la línea de aire. Aplique unas cuantas gotas de aceite y deje funcionar la herramienta durante 10 segundos en los períodos de inactividad prolongados. De esta forma se eliminan contaminantes y se reduce la formación de óxido.

OPERACIÓN

Encienda la herramienta, presionando el gatillo.

ADVERTENCIA

Desconecte la herramienta de la fuente de aire antes de instalar o desmontar la muela o de

hacer algún ajuste

INSTALACIÓN DE MUELAS MONTADAS

Inserte la muela en el portapiezas. Compruebe que la espiga de la muela y el portapiezas coincidan en tamaño. La muela no debe extenderse una distancia excesiva más allá del portapiezas.

Sujete el portapiezas con una llave de 9/16 de pulgada (14mm) y la tuerca del portapiezas con una llave de 3/4 de pulgada (19 mm).

Gire la tuerca hacia la derecha hasta que el portapiezas quede bien apretado a la espiga de la muela.

DESMONTAJE DE MUELAS MONTADAS

Para desmontar una muela, sujete el portapiezas con una llave de 9/16 de pulgada (14 mm) y la tuerca con una llave de 3/4 de pulgada (19 mm).

Gire la tuerca hacia la izquierda hasta que se aoje el portapiezas. Desmonte la muela.

LECTURA DE VIBRACIONES Y SONIDOS

No de *Presión de sonido *Potencia de sonido *Vibración Catalogo dBA dBA m/s

SDG10P18 80,0 91,6 Menos de 2,5 SDG10P21 80,0 91,6 Menos de 2,5 *según PN8NTC1 *según PN8NTC1 *según ISO 8662

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que

con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma(s) u otro(s) documento(s) normativo(s):

1 de mayo de 2009

Murphy, North Carolina, USA

Fecha y lugar de edición

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

Vicepresidente y Gerente General – Herramientas Motorizadas

DECLARACION DE CONFORMIDAD

los productos

SDG10P18 & SDG10P21

siguiendo las disposiciones

98/37/EC Directriz.

Robert Hartman

Sioux Tools Inc

Nombre y puesto del editor

Firma del editor

Page 13

ISTRUZIONI E LISTINO PARTI PER

SDG10P SERIE PISTOLA MOLATRICI A STAMPO

SERIALE “A”

Leggere attentamente queste istruzioni prima di usare l’attrezzo.

CONSERVARE QUESTE ISTRUZIONI!

ATTENZIONE

Se utilizzati in maniera impropria, gli utensili a motore possono creare situazioni pericolose.

Chiunque utilizzi, effettui la manutenzione, sostituisca gli accessori o lavori nelle vicinanze di questo utensile

deve leggere, comprendere e seguire queste istruzioni per la sicurezza!

Utensili a motore utilizzati in maniera impropria possono provocare lesioni o la morte.

MISURE CAUTELATIVE PER LE MOLATRICI A STAMPO

Le molatrici a stampo possono lanciare in aria particelle.

È necessario che gli utenti dello strumento e i presenti utilizzino sempre adeguate protezioni per gli occhi.

Le particelle volanti possono provocare lesioni agli occhi.

Gli utensili a motore generano rumore.

È necessario utilizzare protezioni per le orecchie quando il livello di rumore dell’utensile supera gli 85 dBA. Si consiglia di utilizzare protezioni per le orecchie anche quando il livello di rumore è inferiore a 85 dBA. Consultare il foglio informativo dell’utensile per il livello di rumore.

L’esposizione prolungata al rumore può provocare la perdita dell’udito.

Gli utensili a motore vibrano.

La vibrazione eccessiva può provocare lesioni. In caso di intorpidimento, formicolio, dolore o impallidimento della cute, interrompere l’utilizzo dell’utensile e consultare un medico. Consultare il foglio informativo dell’utensile per il livello di vibrazione.

L’esposizione prolungata alle vibrazioni può provocare lesioni.

Le mole in rotazione possono provocare tagli ed abrasioni.

Tenere le mani ed altre parti del corpo lontano dalle mole per evitare tagli o lesioni. Indossare abbigliamento protettivo e guanti per proteggere le mani.

Il contatto con mole in rotazione può provocare lesioni.

Esiste il rischio di rimanere intrappolati nelle molatrici a stampo.

Mantenere i capelli sciolti lontano dagli utensili a motore e dai loro accessori. Tenere le mani lontane dalle parti mobili dell’attrezzo e degli accessori. Non indossare gioielli, abiti abbondanti, cravatte o sciarpe in prossimità di utensili a motore. Mantenere l’area di lavoro libera da stracci per la pulizia e da tutto quanto potrebbe rimanere impigliato nello strumento.

Gli oggetti impigliati possono provocare lesioni.

Le operazioni di molatura creano polvere.

Non respirare la polvere della molatura. Utilizzare una maschera approvata.

Respirare la polvere della molatura può provocare lesioni.

Questo strumento non è isolato dal contatto con sorgenti di alimentazione elettrica.

Non utilizzare in prossimità di circuiti elettrici attraversati da corrente. Quando si trapana una parete, prestare attenzione all’eventuale presenza di cavi elettrici nascosti.

Le scosse elettriche possono provocare lesioni.

Questo strumento non è previsto per l’uso in un’atmosfera inammabile o esplosiva.

Non utilizzare questo strumento in presenza di prodotti inammabili o esplosivi.

Le esplosioni e gli incendi possono causare lesioni.

Smerigliare metalli può provocare scintille che possono incendiare materiali o vapori inammabili.

Smerigliare metalli solo se l’area è priva di materiali o vapori combustibili o esplosivi.

Le esplosioni e gli incendi possono provocare lesioni.

Le mole portate a velocità eccessiva possono esplodere.

Controllare la velocità nominale dell’accessorio o la velocità stampata sulla mola. Questa velocità deve essere maggiore della velocità riportata sulla molatrice e della velocità effettiva della molatrice misurata con un tachimetro. Non superare la pressione operativa nominale dell’aria.

L’esplosione delle mole può provocare gravi lesioni o la morte.

Page 14

Una sporgenza eccessiva riduce la velocità operativa di sicurezza delle mole montate, fa vibrare le mole e piegare gli alberi.

Nell’utilizzo di molatrici a stampo, mantenere la sporgenza ad un valore minimo.Consultare l’allegata “SAFETY GUIDE FOR SIOUX ABRASIVE WHEEL” (GUIDA DI SICUREZZA PER LA MOLA SIOUX) per informazioni sulla velocità e la sporgenza.

Mole in vibrazione ed alberi piegati possono provocare lesioni.

Le molatrici a stampo possono generare movimenti imprevisti.

Mantenere sempre una salda presa sullo strumento. Accertarsi che la posizione del corpo consenta di mantenere sempre il controllo dello strumento. Accertarsi che l’equilibrio sia stabile. Se possibile,

ssare il pezzo da lavorare in una morsa o con pinze.

Gli imprevisti movimenti dello strumento possono provocare lesioni.

L’applicazione di una forza eccessiva ad uno strumento ne rende difcile il controllo.

Non forzare gli strumenti.

Uno strumento difcile da controllare può provocare lesioni.

Se si ssa con adesivo o lo la valvola a farfalla in posizione ON, lo strumento non si spegnerà se si blocca o in caso di eventi imprevisti.

Non ssare con lo o adesivo la valvola “On-Off” di qualsiasi attrezzo elettrico.

Gli attrezzi che non possono spegnersi possono causare infortuni.

L’insufciente manutenzione e lubricazione degli strumenti può provocare guasti improvvisi.

Mantenere sempre lo strumento adeguatamente lubricato ed in buono stato. Utilizzare solo olio

motore Sioux Air n. 288. Consultare il foglio informativo dell’utensile per determinare quali altri grassi ed oli utilizzare. Non lasciar cadere l’estremità del tubo sul pavimento, in quanto raccoglierebbe lo sporco e lo trasporterebbe all’interno dello strumento. Consultare il foglio informativo per qualsiasi altro requisito di manutenzione.

Gli improvvisi guasti dello strumento possono provocare lesioni.

Le mole danneggiate possono esplodere.

Controllare eventuali danni alla mola, come schegge ed incrinature, prima del montaggio. Maneggiare con cura le mole per evitare cadute o urti. Proteggere le mole dalle temperature e dall’umidità estreme. Controllare le mole immediatamente dopo qualsiasi evento insolito che potrebbe danneggiarle. Controllare le mole ogni giorno. Tenere lo strumento sotto il banco da lavoro o fornire un’altra protezione all’avvio di una nuova mola, di una mola usata che sia stata montata di nuovo o all’inizio di un’attività. Far funzionare a velocità operativa in questa area protetta per almeno un minuto prima di applicare al lavoro. Nessuno dovrà trovarsi di fronte o in linea con la mola durante questo test.

L’esplosione delle mole può provocare gravi lesioni o la morte.

Le bussole, i dadi e la relativa attrezzatura in condizioni scadenti o non idonei per la mola o lo strumento utilizzato possono causare anomalie di funzionamento dello strumento. Le mole non serrate bene possono staccarsi.

Assicurarsi che tutte le bussole, i dadi e la relativa attrezzatura siano in condizioni soddisfacenti, siano

idonei per il tipo e le dimensioni della mola utilizzata, e siano ssati bene. Serrare bene la bussola.

Abbinare il diametro della mola o dell’albero accessorio al mandrino o alla bussola.

Il funzionamento scorretto o il distacco delle mole possono provocare lesioni.

I tubi dell’aria possono staccarsi dagli attrezzi elettrici e sferzare.

Controllare e non utilizzare strumenti con tubi o accessori per l’aria allentati o danneggiati.

Tubi per l’aria in vibrazione possono provocare lesioni.

Molatrici che emettono suoni anomali o vibrano eccessivamente possono indicare un pericolo di esplosione della mola.

Se il suono normale della molatrice cambia o se essa vibra eccessivamente, spegnerla immediatamente, rimuovere la mola e controllare la velocità con un tachimetro. La velocità dello strumento potrebbe essere eccessiva o la mola potrebbe essere danneggiata o non correttamente montata.

L’esplosione delle mole può provocare lesioni o la morte.

I tubi dell’aria non resistenti all’olio o non approvati per la pressione di servizio possono scoppiare.

Assicurarsi che tutti i tubi dell’aria siano resistenti all’olio e approvati per la pressione di servizio.

Tubi dell’aria che scoppiano possono causare infortuni.

Il mancato utilizzo degli strumenti alla corretta pressione dell’aria può provocarne il funzionamento anomalo.

Non superare la pressione massima dell’aria di 6,2 bar o quella indicata sugli strumenti o nelle istruzioni per l’uso. Per mantenere la corretta pressione dell’aria usare un regolatore pneumatico.

Il funzionamento anomalo degli utensili a motore può provocare lesioni.

Page 15

Gli strumenti riparati in maniera impropria si comportano in maniera imprevedibile.

Riparare gli strumenti presso un Centro di assistenza autorizzato Sioux.

Gli strumenti dalle prestazioni imprevedibili possono provocare lesioni.

Gli strumenti lasciati connessi all’alimentazione dell’aria possono avviarsi in maniera imprevista.

Rimuovere sempre lo strumento dall’alimentazione dell’aria ed attivare la levetta di comando per spurgare la linea dell’aria prima di effettuare qualsiasi regolazione, di cambiare gli accessori o di eseguire qualsiasi operazione di manutenzione o assistenza sullo strumento. Controllare regolarmente che tutte le chiavi di regolazione siano state rimosse dallo strumento prima di attivarlo.

L’improvviso avvio dello strumento e le chiavi cosi scagliate possono provocare lesioni.

Lavorare in aree scarsamente illuminate rende difcile vedere i pericoli.

Mantenere ben illuminata l’area di lavoro.

Aree di lavoro scarsamente illuminate possono provocare lesioni.

I bambini sono attratti dalle aree di lavoro.

Mantenere i bambini a debita distanza. Tutti i visitatori devono mantenersi a distanza di sicurezza dall’area di lavoro.

I bambini nelle aree di lavoro possono subire lesioni.

Personale non autorizzato o non addestrato può usare strumenti in modo diverso dal previsto senza sorveglianza.

Conservare strumenti non in uso in un luogo asciutto, in alto o chiusi a chiave, fuori della portata dei bambini.

Strumenti utilizzati in modo diverso dal previsto possono causare lesioni.

Gli strumenti con il dispositivo di azionamento lasciato nella posizione di attivato quando si verica una perdita imprevista di pressione dell’aria possono avviarsi improvvisamente al ripristino della pressione.

Rilasciare il dispositivo di azionamento se si verica un’imprevista perdita di pressione dell’aria.

Un imprevisto avvio dello strumento può provocare lesioni.

Le molatrici con il dispositivo di azionamento lasciato nella posizione di attivato possono provocare un avvio imprevisto quando lo strumento è connesso all’alimentazione dell’aria.

Accertarsi che il dispositivo di azionamento sia disattivato prima di collegare l’aria.

Un avvio imprevisto può provocare lesioni.

Le molatrici possono continuare a funzionare per un breve periodo dopo il rilascio della levetta di avviamento.

Assicurarsi che lo strumento si sia arrestato completamente prima di riporlo.

Molatrici non completamente arrestate prima di riporre lo strumento possono provocare lesioni.

Le mole a disco o le contornitrici non sono consigliate per l’elevata velocità delle molatrici a stampo e possono esplodere o volare via.

Non utilizzare mole a disco o contornitrici con molatrici a stampo.

L’esplosione delle parti o le parti scagliate in volo possono provocare lesioni.

L’utilizzo, con questo strumento, di accessori non forniti o specicati da Sioux Tools può portare a risultati imprevedibili.

Utilizzare solo accessori forniti o specicati da Sioux Tools.

Strumenti funzionanti in maniera imprevedibile possono provocare lesioni.

Quando ormai obsoleto, smaltire adeguatamente lo strumento onde evitare danni all’ambiente o alle persone.

USO PREVISTO

Questo strumento è previsto per l’uso con mola abrasiva piccola montata per la rimozione di precisione di materiale. Le mole montate sono denite come mole abrasive ssate su mandrini lisci o lettati.

ARIA

L’efcienza e la vita utile di questo strumento dipendono dall’adeguata disponibilità d’aria pulita, asciutta a una pressione massima di 90 PSI. Si raccomanda l’uso di un ltro della linea dell’aria, di un regolatore di pressione e lubricante.

Prima del collegamento agli strumenti, sofare nella linea dell’aria per eliminare eventuale acqua e detriti.

TUBO E COLLEGAMENTI DEL TUBO

Si raccomanda un tubo d’aria del diametro interno di 10 mm. Se è necessario usare una prolunga, utilizzare un tubo del diametro interno di 13 mm con raccordi di un diametro interno minimo di 10 mm.

LUBRIFICAZIONE

Tutti i modelli possono funzionare senza la lubricazione della linea dell’aria. Tuttavia, l’uso senza la lubricazione della linea dell’aria può ridurre il rendimento dello strumento e la vita utile della paletta ssa.

Page 16

ISe non si usa una lubricazione della linea dell’aria, si raccomanda di lubricare lo strumento ogni giorno prima dell’uso per migliorare il rendimento. Aggiungere 2-4 gocce di olio per motori ad aria e mettere in moto lo strumento per 10-20 secondi per distribuire l’olio nello strumento.

Per migliorare al massimo il rendimento e la vita dello strumento, si raccomanda l’uso di un lubricante della linea dell’aria, impostato su 2 gocce al minuto. Si raccomanda l’olio per motori ad aria SIOUX No. 288.

MANUTENZIONE

Acqua, polvere e altri contaminanti della linea dell’aria possono causare ruggine e il bloccaggio della paletta ssa. Per lungi intervalli fra utilizzi, lavare lo strumento con alcune gocce di olio e metterlo in moto per 10 secondi. In questo modo si facilita la rimozione dei contaminanti e riduce la formazione di ruggine.

USO

Avviare l’attrezzo premendo il grilletto.

ATTENZIONE

Scollegare lo strumento dall’aria prima di installare o rimuovere la mola o effettuare qualsiasi regolazione.

INSTALLAZIONE DI MOLE MONTATE

Inserire la mola montata nella bussola. Assicurarsi che le dimensioni del gambo della mola e della bussola corrispondano. Non lasciare che la mola protruda oltre la bussola ad una distanza eccessiva.

Mantenere il corpo della bussola con una chiave da 14 mm e il dado a bussola con una chiave da 19 mm. Ruotare il dado a bussola a destra e serrare bene la bussola sul gambo della mola.

RIMOZIONE DELLE MOLE MONTATE

Per rimuovere la mola montata, mantenere il corpo della bussola con una chiave da 14 mm e il dado a bussola con una chiave da 19 mm.

Ruotare il dado a bussola a sinistra ed allentare la bussola. Rimuovere la mola montata.

VALORI DI RUMOROSITA’ E VIBRAZIONI

*Pressioine sonora *Potenza sonora *Vibratzioni Catalogo n. dBA dBA m/s

SDG10P18 80,0 91,6 Inferiore a 2,5 SDG10P21 80,0 91,6 Inferiore a 2,5 *secondo PN8NTC1 *secondo PN8NTC1 *secondo ISO 8662

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

sono conformi alle seguenti normative, standard o certicazioni:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

1 maggio 2009

Murphy, North Carolina, USA

Data e luogo del rilascio

CERTIFICAZIONE DI CONFORMITA

responsabilità che i prodotti

SDG10P18 & SDG10P21

secondo la direttiva

98/37/EC

Vicepresidente e General Manager-Power Tools

Nome e posizione del dichiarante

Indirizzamenti.

Robert Hartman

Sioux Tools Inc

Firma del dichiarante

Page 17

INSTRUCTIONS & LISTE DE PIÈCES POUR

SDG10P SÉRIE PISTOL MEULEUSES À RECTIFIER LES MATRICES

SÉRIE “A”

Veuillez lire et comprendre ces instructions avant d’utiliser cet outil.

CONSERVEZ CES INSTRUCTIONS !

AVERTISSEMENT

L’usage abusif des outils pneumatiques peut créer des situations dangereuses.

Les personnes chargées d’entretenir, travailler à proximité de cet outil ou d’en changer les accessoires

doivent lire et se conformer aux présentes consignes de sécurité !

L’usage abusif des outils pneumatiques peut entraîner des blessures, voire la mort.

SÉCURITÉ DES MEULEUSES À RECTIFIER LES MATRICES

Les meuleuses à rectier les matrices peuvent causer des projections de particules.

L’utilisateur et les personnes à proximité doivent toujours porter des lunettes de protection.

Les projectiles peuvent entraîner des blessures oculaires.

Les outils pneumatiques sont très bruyants.

Porter un protecteur anti-bruit lorsque le niveau de bruit dépasse 85dBA. Le port d’un protecteur anti-

bruit est recommandé même lorsque le niveau est inférieur à 85dBA. Consulter la che technique pour

en savoir plus sur le niveau de bruit.

L’exposition prolongée au bruit peut entraîner des problèmes d’ouïe.

Les outils pneumatiques sont susceptibles de vibrations.

Les vibrations excessives peuvent entraîner des blessures. En cas d’engourdissement, fourmillement,

douleur ou blêmissement, arrêter d’utiliser l’outil et consulter un médecin. Vous référer à la che

technique de l’outil pour des renseignements concernant l’intensité des vibrations.

L’exposition prolongée aux vibrations peut entraîner des blessures.

Une meuleuse en fonctionnement peut provoquer des blessures et des abrasions.

Eloigner les mains et le corps de la meuleuse pour ne pas vous blesser ou vous pincer. Porter des gants et des vêtements de protection.

Le contact avec une meuleuse en fonctionnement peut entraîner des blessures.

Les meuleuses à rectier les matrices présentent un risque d’enchevêtrement.

Faire attention de ne pas s’emmeler les cheveux dans l’ outil ou l’accessoire. Garder les mains éloignées des pièces rotatives de l’outil et de ses accessoires. Ne pas porter bijoux, vêtements vagues, cravate ou cache-col à proximité des outils. Garder le lieu de travail exempt de chiffons et de tout autre objet pouvant s’introduire dans les rouages de l’outil.

L’embrouillement d’objets dans l’outil peut entraîner des blessures.

Le meulage crée de la poussière.

Ne pas inhaler la poussière de meulage. Porter un masque approuvé.

L’inhalation de la poussière de meulage peut mettre la santé en péril.

Cet outil n’est pas isolé contre le contact avec les circuits électriques.

Ne pas utiliser à proximité de circuits électriques sous tension. Lors du perçage de murs, ne pas

oublier que ceux-ci peuvent cacher des ls électriques.

L’électrochoc peut entraîner des blessures.

Cet outil n’est pas prévu pour être utilisé dans une athmosphère inammable ou explosive.

Ne pas utiliser dans une atmosphère inammable ou explosible.

Les explosions et le feu peuvent provoquer des blessures.

Le meulage de métaux créé des étincelles susceptibles d’enammer les matériaux et vapeurs inammables.

N’effectuer le meulage de métaux dans un lieu exempt de matériaux et vapeurs inammables.

Les explosions et le feu peuvent entraîner des blessures.

Une meule tournant à survitesse peut imploser.

Vérier la vitesse de rotation de l’accessoire ou celle inscrite sur la meule. Cette vitesse doit être

supérieure à celle inscrite sur la plaque de fabricant de la meule et à la vitesse réelle de cette dernière mesurée à l’aide d’un compteur de tours. Ne pas dépasser la pression pneumatique nominale.

L’implosion d’une meule de ponçage peut entraîner des blessures, voire la mort.

Page 18

Une saillie excessive réduit la vitesse de fonctionnement sûre des meules montées, provoquant leur rotation à survitesse et la coudure des abres.

En utilisant une rectieuse, adopter une saillie minimale. Consulter le « GUIDE DE SÉCURITÉ DES MEULES D’ABRASION SIOUX » ci-inclus pour les indications concernant la vitesse et le jeu de

coiffage.

Les meules tournant à survitesse et les arbres tordus peuvent entraîner des blessures.

Les meuleuses à rectier les matrices sont susceptibles de mouvements inopinés.

Vous assurer d’adopter une position du corps qui permet d’avoir l’outil en contrôle. Vous assurer

également d’être dans une position stable. Si possible, xer le matériau à l’aide d’un étau ou de pinces.

Un mouvement inopiné de l’outil peut entraîner des blessures.

Ne pas trop forcer sur l’outil sous peine d’en perdre le contrôle.

Ne pas forcer sur l’outil.

Un outil peut entraîner des blessures s’il n’est pas convenablement contrôlé.

Apposer un ruban adhésif ou une ligature pour coincer l’obturateur en position « MARCHE » empêchera l’outil de s’arrêter automatiquement si celui-ci grippe ou malfonctionne, ou en cas d’incident inattendu.

Ne pas lier ou scotcher la valve de marche-arrêt “On - Off” sur les outils à air.

Les outils bloqués en position de marche ne pouvant s’éteindre représentent un risque de blessures.

Un outil mal entretenu ou non lubrié est susceptible de pannes inopinées.

Vous assurer de lubrier l’outil comme il se doit et le maintenir en bon état de fonctionnement. Utiliser seulement l’huile de moteur pneumatique Sioux Air Motor Oil No. 288. Consulter la che technique de l’outil pour connaître les autres huiles et lubriants recommandés. Ne pas laisser traîner l’extrémité du tuyau par terre car il risque de ramasser et introduire de la saleté et dans l’outil. Vous référer à la che

technique pour en savoir plus sur les recommandations relatives à l’entretien.

Une panne inopinée de l’outil peut entraîner des blessures.

Une meule de ponçage endommagée peut imploser.

Avant de l’installer, s’assurer que la meule de ponçage est exempte de dommage, tels que des ébréchures ou des fêlures. Prendre soin de ne pas la laisser tomber ou la cogner. Ne pas l’exposer à des températures ou à l’humidité extrêmes. Examiner la meule tout de suite après tout incident susceptibles d’entraîner des dommages. Les meules de ponçage doivent être examinées quotidiennement. Tenir l’outil sous un établi ou prévoir une autre forme de protection lors de la première utilisation d’une meule de ponçage, d’une meule usagée ayant été ré-installé ou bien au début d’une opération. Faire marcher à la vitesse de fonctionnement dans ce lieu protégé pendant une minute environ avant d’appliquer l’outil à la pièce à usine. Personne ne doit se trouver devant ou sur la même ligne que la meule durant ce test.

L’implosion d’une meule de ponçage peut entraîner des blessures, voire la mort.

L’utilisation de pinces de serrage, écrous et pièces connexes en mauvais état ou ne convenant pas au type de meule ou d’outil utilisé peut entraîner le dysfonctionnement de la meule. Une meule mal serrée peut être éjectée.

S’assurer que tous les écrous, pinces de serrage et pièces connexes sont en bon état, conviennent au

type ou à la taille de meule utilisée et sont solidement xés. Serrer la bague solidement. Associer la

meule ou le diamètre axial des pièces utilisées avec un mandrin ou une pince de serrage de dimension correspondante.

Si elles sont défaillantes ou qu’elles se défont, les meules peuvent entraîner des blessures.

Les tuyaux à air peuvent se détacher des outils à airs et faire effet de fouet.

Bien vérier les outils et ne pas les utiliser si les tuyaux à air ou les accessoires ont du jeu ou s’ils

sont endommagés.

Le fouettement des tuyaux à air peut entraîner des blessures.

Si la meuleuse émet un bruit anormal ou qu’elle vibre excessivement, il pourrait s’agir d’une défaillance dangereuse pouvant provoquer l’implosion de l’outil.

Si le son de la meuleuse change, ou si elle vibre excessivement, l’arrêter tout de suite, oter la meule,

et vérier la vitesse à l’aide d’un compteur de vitesse. Il se pourrait que l’outil tourne à survitesse, ou

qu’il soit endommangé ou mal monté.

L’implosion d’une meuleuse peut entraîner des blessures, voire la mort.

Les tuyaux à air non résistants à l’huile ou non prévus pour la pression d’utilisation peuvent exploser.

S’assurer que tous les tuyaux à air sont résistants à l’huile et sont de résistance prévue pour la pression d’utilisation.

L’explosion d’un tuyau représente un risque de blessures.

Page 19

Une pression pneumatique inadéquate est susceptible d’entraîner un fonctionnement irrégulier.

Ne pas dépasser la pression pneumatique maximum de 90 psig/6,2 bar ou celle inscrite sur la plaque de nom de l’outil ou dans le guide d’utilisation. Utiliser un régulateur pneumatique pour maintenir une pression d’air stable.

Un fonctionnement irrégulier d’un outil est susceptible d’entraîner des blessures.

Les outils mal entretenus ont une performance erratique.

Les réparations doivent être effectuées dans un centre Sioux Tools agréé.

Le fonctionnement irrégulier d’un outil peut entraîner des blessures.

Un outil peut démarrer accidentellement s’il est connecté à l’alimentation pneumatique.

Déconnecter toujours l’alimentation pneumatique et appuyer sur la gâchette pour expulser l’air de la

conduite d’air avant tout réglage, changement d’accessoire ou maintenance de l’outil. Veiller à vérier

qu’il n’y a pas de clés de réglage et à vis oubliées dans les rouages de l’outil avant de faire fonctionner ce dernier.

Le démarrage accidentel de l’outil et la projection de clés peuvent entraîner des blessures.

Il est difcile de voir les dangers en travaillant dans un endroit mal éclairé.

Travailler dans un endroit bien éclairé.

Un lieu de travail mal éclairé favorise les accidents.

Les enfants sont attirés vers les lieux de travail.

Interdire l’accès aux enfants. Les visiteurs doivent être éloignés de la zone de travail.

Les enfants risquent de se blesser s’ils ont accès à la zone de travail.

Tout personnel non autorisé ou non formé est susceptible d’utiliser ces outils de manière non conforme lorsque ces derniers sont sans surveillance.

Remiser les outils non utilisés dans un endroit sec, en hauteur ou sous clef et hors de portée des enfants.

Des outils utilisés de manière non conforme peuvent causer des blessures.

Si la commande est sur “MARCHE” et qu’il se produit une perte de pression inopinée, l’outil peut démarrer lorsque pression est rétablie.

Relâcher la commande en cas de perte de pression inopinée.

Le démarrage accidentel d’un outil peut entraîner des blessures.

Si le dispositif de commande de la meuleuse se trouve en position “Marche” au moment de la connecter à l’alimentation pneumatique, elle pourrait démarrer accidentellement.

S’assurer que le dispositif de commande est sur “Arrêt” avant d’activer l’alimentation pneumatique.

Un démarrage accidentel peut entraîner des blessures.

Une meulese peuvent momentanément tourner par inertie après le relâchement de la gâchette.

S’assurer que l’outil est complètement arrêté avant de le poser.

Une meule peut entraîner des blessures si elle n’est pas complètement arrêtée au moment d’être posée.

Les meules à tronconner et les couteaux de guide n’ont pas la vitesse nominale des meules à rectier les matrices et pourraient imploser ou voler en éclats.

Ne pas utiliser les meules à tronçonner ou les couteaux de guidage avec les meules à rectier les

matrices.

Les projectiles peuvent entraîner des blessures.

L’utilisation d’accessoires non fournis ou recommandés par Sioux Tools peut entraîner un fonctionnement irrégulier.

N’utiliser que les accessoires fournis ou recommandés par Sioux Tools.

Le fonctionnement irrégulier d’un outil peut entraîner des blessures.

Mettre les outils au rebut en prenant soin d’éviter tout danger aux personnes et à l’environnement.

USAGE PRÉVU

Cet outil est prévu pour être utilisé avec de petites meules sur tige pour effectuer une rectication de précision. Une meule sur tige est une meule xée sur un mandrin courant leté.

APPORT D’AIR

L’efcacité de cet outil et sa durée de vie dépendront en grande partie d’un apport correct d’air sec et propre à une pression de 90 psi au maximum. L’usage d’un ltre à air, d’un régulateur de pression et d’un lubricateur est conseillé.

Avant d’y brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les saletés ayant pu s’y accumuler.

Page 20

LE TUYAU ET SON BRANCHEMENT

Le tuyau d’apport d’air conseillé est de 10 mm de DI. Si une rallonge est nécessaire, utiliser une rallonge de 13 mm avec des raccords d’au moins 10 mm de DI.

LUBRICATION

Tous les modèles peuvent fonctionner sans lubrication de la ligne d’apport d’air. Cependant, utiliser l’outil sans lubrier la ligne d’apport d’air peut diminuer la performance de l’outil et la durée de vie des palettes de son moteur.

En l’absence de lubricateur, il est conseillé de lubrier l’outil quotidiennement avant son utilisation pour améliorer sa performance. Ajouter 2 à a goutte d’huile pour moteur pneumatique et faire tourner l’outil pendant 10 à 20 secondes pour diffuser l’huile dans l’outil.

Pour une durée de vie prolongée et une performance maximale de l’outil, il est conseillé d’utiliser un lubricateur d’air, réglé à deux gouttes par minute. Utilisez de l’huile pour moteur pneumatique SIOUX N

288.

MAINTENANCE

L’eau, la poussière et d’autres impuretés dans la ligne d’air peuvent causer de la corrosion et gripper les palettes. Lorsque l’outil n’a pas été utilisé pendant une longue période, purger l’outil avec quelques gouttes d’huile en le faisant tourner pendant 10 secondes. Cela permettra d’éliminer les impuretés et réduira la formation de corrosion.

UTILISATION

Démarrez l’outil par pression de la gâchette.

AVERTISSEMENT

Débrancher l’outil de la ligne d’apport d’air avant d’installer ou de démonter une meule ou

d’effectuer tout réglage.

POSE DE LA MEULE SUR TIGE

Insérer la meule sur tige dans la pince de serrage. Veiller à ce que la tige de la meule corresponde à la taille de la pince de serrage. Veiller à ce que la distance séparant la meule de la pince de serrage ne soit pas excessive.

Maintenir le corps de la pince de serrage à l’aide d’une clé de 14 mm (9/16") et l’écrou de la pince à l’aide d’une clé de 19 mm (3/4").

Tourner l’écrou de la pince vers la droite et resserrer fermement la pince sur la tige de la meule.

RETRAIT DE LA MEULE SUR TIGE

Pour retirer la meule sur tige, maintenir le corps de la pince de serrage à l’aide d’une clé de 14 mm (9/16") et l’écrou de la pince à l’aide d’une clé de 19 mm (3/4").

Tourner l’écrou de la pince vers la gauche et desserrer fermement la pince. Retirer la meule sur tige.

NIVEAUX ACOUSTIQUES ET VIBRATOIRES

*Pression acoustique *Puissance acoustique *Vibration Catalog No. dBA dBA m/s

SDG10P18 80,0 91,6 Moins de 2,5 SDG10P21 80,0 91,6 Moins de 2,5 *selon la norme *selon la norme *selon la norme

PN8NTC1 PN8NTC1 ISO 8662

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, afrme que les produits

dont cette che fait l’objet, sont conformes aux normes, documents normatifs et autres références :

Murphy, North Carolina, USA

Date et lieu de publication

mai 2009

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

Vice-président et directeur général - Outils mécaniques

DÉCLARATION DE CONFORMITÉ

SDG10P18 & SDG10P21

suite aux dispositions de la

Directive 98/37/EC.

Robert Hartman

Sioux Tools Inc

Nom et poste occupé par le responsable

Signature du responsable

Page 21

INSTRUCTIES EN ONDERDELENLIJST VOOR

SDG10P PISTOL SERIE MATRIJZENSLIJPMACHINES

SERIE“A”

Zorg dat u deze instructies hebt gelezen en begrepen voordat u dit gereedschap gebruikt.

BEWAAR DEZE INSTRUCTIES!

OPGEPAST

Bij onoordeelkundig gebruik kan pneumatische gereedschap gevaarlijke situaties veroorzaken.

Iedereen die dit gereedschap gebruikt, onderhoudt, onderdelen vervangt of in de buurt ervan werkt, dient

deze Veiligheidsvoorschriften te lezen, te begrijpen en op te vol.

Onjuist gebruik van pneumatisch gereedschap kan leiden tot (dodelijk) letse.

VOORZORGSMAATREGELEN VOOR MATRIJZENSLIJPMACHINES

Matrijzenslijpmachines kunnen deeltjes doen opvliegen.

Zowel de gebruiker als de omstanders dienen een stofbril te dragen.

Rondvliegende deeltjes kunnen oogletsel veroorzaken.

Pneumatische boren maken lawaai.

Oorbescherming moet worden gedragen als het geluidsniveau de 85 dB overschrijdt. Wij raden aan

de oorbescherming ook te dragen bij geluidsniveaus onder de 85 dB. Zie specicaties voor meer

informatie over het geluidsniveau.

Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies.

Pneumatische boren trillen.

Overmatige trilling kan letsel veroorzaken. Als er verschijnselen optreden van ongevoeligheid, tinteling, pijn of bleek worden, houd dan direct op met werken met dit gereedschap en raadpleeg uw

arts. Zie specicaties voor meer informatie over het trillingsniveau.

Langdurige blootstelling aan trilling kan letsel veroorzaken.

Roterende slijpschijven kunnen snij- en schaafwonden veroorzaken.

Blijf met handen en andere lichaamsdelen uit de buurt van roterende slijpschijven om snij- en schaafwonden te voorkomen. Draag beschermende kleding en werkhandschoenen.

Aanraking van roterende slijpschijven kan letsel veroorzaken.

Matrijzenslijpmachines vormen een risico voor vast blijven te zitten.

Kom niet in de buurt van pneumatische boren en accessoires met loshangend lang haar. Houd uw handen uit de buurt van het gereedschap en bijbehorende accessoires. Draag geen sieraden, open kleding of kettingen in de buurt van pneumatische boren. Zorg dat er op de plek waar de boor wordt gebruikt, geen schoonmaakdoeken rondslingeren of andere voorwerpen die met het gereedschap verstrikt kunnen raken.

Verstrikt geraakte voorwerpen kunnen letsel veroorzaken.

Slijpen veroorzaakt stof.

Zorg dat het stof van slijpmachines niet wordt ingeademd. Draag een goedgekeurd stofmasker.

Het inademen van slijpsel kan letsel veroorzaken.

Dit gereedschap is niet beveiligd tegen aanraking met stroombronnen.

Niet gebruiken in de buurt van open elektrische circuits. Denk er bij het boren in muren om dat er in de muur elektrische bedrading kan lopen.

Elektrische schokken kunnen letsel veroorzaken.

Dit gereedschap is niet bestemd voor gebruik in een ontvlambare of explosieve omgeving.

Gebruik dit gereedschap niet in de buurt van ontvlambare of explosieve stoffen.

Explosies en vuur kunnen letsel veroorzaken.

Het slijpen van metaal wekt vonken op waardoor ontvlambare stoffen en dampen kunnen ontbranden.

Zorg dat zich in de ruimte waarin metaal wordt geslepen, geen ontbrandbare of explosieve stoffen of gassen bevinden.

Explosies en brand kunnen letsel veroorzaken.

Page 22

Te snel draaiende schijven kunnen exploderen.

Controleer welke snelheid is aangegeven op het hulpstuk of op de schijf. Deze snelheid dient hoger te liggen dan de snelheid op het serieplaatje van de slijpmachine en de feitelijke snelheid van de slijpmachine gemeten met een toerenteller. Zorg dat de aangegeven luchtdruk bij in bedrijf zijn van de machine niet wordt overschreden.

Exploderende schijven kunnen ernstig of dodelijk letsel veroorzaken.

Schijfdelen die te ver uitsteken, verlagen de veilige draaisnelheid van gemonteerde schijven, leiden ertoe dat schijven “slaan” en assen verbuigen.

Zorg bij gebruik van vormslijpmachines dat schijfdelen minimaal uitsteken. Raadpleeg de ingesloten “VEILIGHEIDSGIDS VOOR SIOUX SLIJPSCHIJVEN” voor informatie m.b.t. snelheid en uitsteken.

“Slaande” schijven en verbogen assen kunnen letsel veroorzaken.

Matrijzenslijpmachines kunnen onverwachte bewegingen maken.

Houd de boor altijd stevig vast. Zorg dat u de boor altijd in uw macht heeft. Let vooral op de stand van uw voeten. Zet het werkstuk vast in een bankschroef of met een klem, voor zover mogelijk.

Onverwachte bewegingen van de boor kunnen letsel veroorzaken.

Door te veel kracht te zetten op een boor wordt deze moeilijk hanteerbaar.

Gebruik niet te veel kracht.

Moeilijk te hanteren gereedschap kan letsel veroozaken.

Indien men de regelklep vastzet met tape of draad in de “ON”-stand, kan het gereedschap niet worden uitgeschakeld als het knel geraakt of slecht werkt of als iets onverwachts gebeurt.

Plak de “ON-OFF” hendel van pneumatisch gereedschap nooit vast en knoei nooit met de bedrading.

Gereedschap dat zichzelf niet kan uitschakelen, kan lichamelijk letsel veroorzaken.

Slecht onderhouden en slecht geölied gereedschap kan leiden tot plotselinge storingen.

Zorg steeds dat de boor goed geölied en in goede conditie is. Gebruik alleen Sioux Air Motor Oil No.

288. Zie specicaties over het gebruik van andere oliën en vetten. Laat het uiteinde van de buis niet op de grond vallen, zodat stof en verontreinigende deeltjes de boor niet kunnen bereiken. Zie specicaties

over onderhoud.

Overwachte storingen kunnen letsel veroorzaken.

Beschadigde slijpschijven kunnen exploderen.

Controleer vóór montage of de schijf beschadigingen heeft, zoals bramen en barsten. Hanteer de schijven voorzichtig, zodat ze niet vallen of ergens tegen stoten. Bescherm de schijven tegen extreme temperatuur of vochtigheid. Controleer de schijven meteen als er iets gebeurd is waardoor ze kunnen zijn beschadigd. Controleer de schijven dagelijks. Houd de machine onder de werkbank of zorg voor een andere bescherming bij het starten van een nieuwe schijf, een opnieuw gemonteerde gebruikte schijf of aan het begin van een bewerking. Laat de machine in deze afgeschermde ruimte ten minste één minuut op normale snelheid draaien, alvorens aan het werk te beginnen. Zorg dat er tijdens dit testdraaien niemand voor of naast de schijf staat.

Exploderende schijven kunnen ernstig of dodelijk letsel veroorzaken.

Spanhulzen, moeren en verwant gereedschap in slechte conditie of het slechte gereedschap voor de gebruikte schijf of het gebruikte gereedschap kan als gevolg hebben dat de schijven slecht werken. Slijpschijven die niet goed vastzitten kunnen losschieten.

Zorg ervoor dat alle spanhulzen, moeren en verwant gereedschap zich in goede conditie bevindt, dat het juiste gereedschap wordt gebruikt voor het type en de grootte van de gebruikte schijf en goed worden vastgezet. Zet de spanhuls stevig vast. Vergelijk de diameter van de schijf of de schacht van de accessoire met de spankop of spanhuls.

Slijpschijven die niet goed functioneren of losschieten, kunnen letsel veroorzaken.

Luchtslangen kunnen van pneumatisch gereedschap afschieten en gaan zwiepen.

Controleer de aansluitingen en gebruik geen boren met losse of beschadigde luchtslangen of aansluitingen.

Rondzwaaiende luchtslangen kunnen letsel veroorzaken.

Als de slijpmachine rare geluiden maakt of extreem trilt, kan dit wijzen op een conditie waardoor de schijf kan exploderen.

Als het normale geluid van de slijpmachine verandert of als de machine hevig gaat trillen, zet hem dan direct uit, verwijder de schijf en controleer de snelheid met de toerenteller. Het kan zijn dat de machine te hoge toeren draait of dat de schijf is beschadigd of niet goed gemonteerd.

Exploderende schijven kunnen ernstig of dodelijk letsel veroorzaken.

Luchtslangen die niet bestand zijn tegen olie of niet voor de werkdruk geklasseerd zijn, kunnen barsten.

Vergewis u ervan dat alle luchtslangen bestand zijn tegen olie en geklasseerd zijn voor de werkdruk.

Slangen die barsten kunnen lichamelijk letsel veroorzaken.

Page 23

Bij onjuiste luchtdruk kunnen pneumatische boren storingen geven.

Zorg dat de luchtdruk niet hoger ligt dan 90 psig/6.2 bar of de waarde aangegeven op het serieplaatje van de boor of in de bedieningshandleiding. Gebruik een regelaar om de juiste luchtdruk te waarborgen.

Onjuiste bediening van pneumatische boren kan letsel veroorzaken.

Niet goed gerepareerde machines kunnen onvoorspelbaar werken.

Laat machines repareren door een erkende Sioux reparateur.

Machines die onvoorspelbaar werken, kunnen letsel veroorzaken.

Als de luchttoevoer niet wordt afgesloten, kan de boor onverwacht starten.

Zorg er altijd voor de luchttoevoer af te sluiten en de schakelaar voor decompressie te activeren, alvorens instellingen te wijzigen, andere accessoires te installeren of onderhoudswerk aan de boor te verrichten. Maak er een gewoonte van te controleren of er geen sleutels of ander gereedschap aan de boor zitten, alvorens deze weer aan te zetten.

Plotseling startende boren en rondvliegende sleutels kunnen letsel veroorzaken.

In een slecht verlichte omgeving werken maakt het moeilijk om op gevaren te letten.

Zorg dat de werkplek goed verlicht is.

Een slecht verlichte werkomgeving kan letsel veroorzaken.

Kinderen komen graag op werkplekken.

Houd kinderen uit de buurt. Alle bezoekers dienen een veilige afstand van de werkomgeving te bewaren.

Kinderen die zich op de werkplek bevinden, kunnen letsel oplopen.

Onbevoegd of niet opgeleid personeel kan onbewaakt gereedschap verkeerd gebruiken.

Berg niet gebruikt gereedschap op in een droge, hoge of vergrendelde locatie, buiten bereik van kinderen.

Verkeerd gebruikt gereedschap kan letsel veroorzaken.

Als bij onverwacht luchtdrukverlies de aan/uit-knop van de boor op “AAN” blijft staan, kan de boor onverwacht starten als de luchtdruk is hersteld.

Zet de aan/uit hendel op uit bij onverwacht verlies van luchtdruk.

Boren die onverwacht starten, kunnen letsel veroorzaken.

Slijpmachines waarbij de aan/uit knop op “aan” is blijven staan, kunnen als de luchttoevoer wordt aangesloten, onverwachts starten.

Zorg dat de aan/uit knop uitstaat, alvorens de luchttoevoer aan te sluiten.

Onverwacht startende slijpmachines kunnen letsel veroorzaken.

Slijpmachines kunnen als de spanner is losgelaten, nog even doordraaien.

Zorg dat de machine volledig tot stilstand is gekomen, alvorens deze weg te zetten.

Slijpmachines die niet volledig tot stilstand zijn gekomen als ze worden weggezet, kunnen letsel veroorzaken.

Snijschijven of routerfrezen zijn niet geschikt voor de hoge snelheid van vormslijpmachines en kunnen exploderen of in stukken vliegen.

Gebruik op vormslijpmachines geen snijschijven of routerfrezen.

Exploderende of rondvliegende delen kunnen letsel veroorzaken.

Het gebruik van een niet door Sioux Tools geleverd of gespeciceerd onderdeel of accessoire kan onverwachte gevolgen hebben.

Gebruik alleen door Sioux Tools geleverde of gespeciceerde onderdelen en accessoires.

Onverwachte werking van onderdelen of accessoires kan letsel veroorzaken.

Als een stuk gereedschap of een onderdeel kan worden weggegooid, doe dit dan zo dat het geen schadelijke gevolgen heeft voor anderen of voor de omgeving.

BEOOGD GEBRUIK

Dit gereedschap is bestemd voor gebruik met kleine gemonteerde slijpschijven voor verwijdering van precisiemateriaal. Gemonteerde schijven zijn slijpschijven die vastzitten op gewone mandrijnen of mandrijnen met schroefdraad.

LUCHTTOEVOER

De doelmatigheid en gebruiksduur van dit gereedschap hangen af van de juiste toevoer van schone, droge lucht aan maximum 90 PSI. Het gebruik van een luchtslanglter, drukregelaar en smeerinrichting is aanbevolen.

Blaas de luchtlijn uit om opgehoopt water en vuil te verwijderen alvorens het gereedschap aan te sluiten.

SLANG EN SLANGAANSLUITINGEN

De aanbevolen luchttoevoerslang heeft een binnendiameter van 10 mm. Als een verlengslang vereist is, gebruik dan een slang met binnendiameter van 13 mm met koppelingen met een binnendiameter van ten minste 10 mm.

Page 24

SMERING

Alle modellen kunnen worden gebruikt zonder smering van de luchtslang. Het gebruik van het gereedschap zonder smering van de luchtleiding kan echter de prestatie van het gereedschap en de gebruiksduur van de schoepen verminderen.

Als de luchtleiding niet wordt gesmeerd, is het aanbevolen om het gereedschap dagelijks vóór gebruik te oliën om de prestatie te verbeteren. Voeg 2 à 4 druppels luchtmotorolie toe en laat het gereedschap 10 à 20 seconden draaien om de olie over het gereedschap te verdelen.

Voor maximale prestatie en gebruiksduur van het gereedschap is een luchtleiding met smeerinrichting aanbevolen waarbij 2 druppels per minuut worden geleverd. SIOUX nr. 288 luchtmotorolie is aanbevolen.

ONDERHOUD

Water, stof en andere contaminanten in de luchtleiding kunnen roest en knellen van de schoep veroorzaken. Spoel voor lange periodes tussen gebruik het gereedschap met een paar druppels olie en laat gedurende 10 seconden draaien. Hierdoor worden contaminanten verwijderd en de vorming van roest verminderd.

GEBRUIK

Trek de trekker aan.

OPGEPAST

Koppel het gereedschap los van de luchttoevoer voordat u de schijf installeert of verwijdert of enige

wijzigingen aanbrengt.

INSTALLEREN VAN GEMONTEERDE SCHIJVEN

Breng de gemonteerde schijf in de spanhuls. Zorg ervoor dat de schacht van de schijf en de spanhuls overeenkomen. Laat de schijf niet te ver buiten de spanhuls uitsteken.

Houd de spanhuls vast met een moersleutel van 14 mm en de moer van de spanhuls met een moersleutel van 19 mm. Draai de moer van de spanhuls naar rechts en zet de spanhuls stevig vast op de schacht van de slijpschijf.

VERWIJDEREN VAN GEMONTEERDE SCHIJVEN

Om de gemonteerde schijf te verwijderen houdt u de spanhuls vast met een moersleutel van 14 mm en de moer van de spanhuls met een moersleutel van 19 mm.

Draai de moer van de spanhuls naar links en zet de spanhuls los. Verwijder de gemonteerde schijf.

GELUIDS- EN TRILLINGSNIVEAUS

Catalogus- *Geluidsdruk *Geluidsvermogen *Trilling nummer dBA dBA m/s

SDG10P18 80,0 91,6 Minder dan 2,5 SDG10P21 80,0 91,6 Minder dan 2,5 *conform PN8NTC1 *conform PN8NTC1 *conform ISO 8662

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

1 mei 2009

Murphy, North Carolina, USA

Datum en plaats:

CONFORMITEITSVERKLARING

aansprakelijkheid desbetreffend, dat de produkten

SDG10P18 & SDG10P21

98/37/EC Richtlijn.

Robert Hartman

Vice President en General Manager-Power Tools

Sioux Tools Inc

Naam en functie van de verantwoordelijke

Handtekening van de verantwoordelijke

Page 25

ANVISNINGAR OCH RESERVDELSLISTA FÖR

SDG10P MODELL PISTOLGREPP FORMSLIPMASKINER

SERIE“A”

Läs och förstå dessa anvisningar innan du använder detta verktyg.

SPARA DESSA ANVISNINGAR!

VARNING

Felaktig användning av motordrivna verktyg kan förorsaka risksituationer.

Alla som använder, underhåller, ändrar tillbehör på eller arbetar nära detta verktyg måste läsa, sätta sig in i

och följa dessa säkerhetsföreskrifter!

Felaktig användning av verktygsmaskiner kan förorsaka personskada eller dödsfall.

SÄKERHETSANVISNINGAR FÖR FORMSLIPMASKINER

Formslipmaskiner kan producera kringygande partiklar.

Personer som använder verktyget och bredvidstående måste alltid vara försedda med lämpligt ögonskydd.

Flygande partiklar kan förorsaka ögonskada.

Motordrivna verktyg skapar buller.

Hörselskydd måste användas när bullernivån överskrider 85 dBA. Vi rekommenderar att hörselskydd

även används när verktygets bullernivå underskrider 85 dBA. Bullernivån nns angiven i

informationsbladet för verktyget.

En person som utsätts för långvarigt buller kan få nedsatt hörsel.

Motordrivna verktyg vibrerar.

För mycket vibration kan förorsaka personskada. Om du känner domning, stickningar, har ont eller

huden bleknar ska du sluta att använda verktyget och se en läkare. Vibrationsnivån nns angiven i

informationsbladet för verktyget.

En person som utsätts för långvarig vibration kan få kroppsskador.

Roterande slipskivor kan förorsaka skär- och rivsår.

Undvik skärsår och klämskada genom att hålla händer och andra kroppsdelar borta från slipskivor. Använd skyddskläder och handskar för att skydda händerna.

Kontakt med roterande slipskivor kan förorsaka kroppsskada.

Formslipmaskiner skapar en risk för intrasslande.

Håll löst hår undan från motordrivna verktyg och tillbehör. Håll händerna borta från verktygets och tillbehörens rörliga delar. Använd inte smycken, löst passande klädesplagg, halsduk eller slips runt motordrivna verktyg. Se till att arbetsytan är fri från rengöringstrasor och allt sådant som skulle kunna trasslas in i verktyget.

Intrassling kan förorsaka kroppsskada.

Slipning skapar damm.

Andas inte in slipdamm. Använd godkänd ansiktsmask.

Inandat slipdamm kan förorsaka kroppsskada.

Detta verktyg är inte isolerat mot kontakt med elektriska strömkällor.

Använd inte i närheten av spänningsförande strömkretsar. Var medveten om att det kan nnas dolda

elektriska ledningar när du borrar in i väggar.

Elektriska stötar kan förorsaka kroppsskada.

Detta verktyg är inte avsett att användas i brandfarlig eller explosionsfarlig miljö.

Använd inte detta verktyg i brandfarlig eller explosionsfarlig miljö.

Explosioner och brand kan förorsaka kroppsskada.

Slipning av metall kan ge upphov till gnistor som kan antända brandfarligt material eller gaser.

Slipa metall endast om området är fritt från antändbart eller explosionsfarligt material eller gaser.

Explosioner och bränder kan förorsaka kroppsskada.

Page 26

Skivor som rusar kan explodera.

Kontrollera hastighetsklassiceringen på tillbehöret eller den hastighet som är tryckt på skivan.

Denna hastighet måste vara högre än hastigheten som är angiven på slipmaskinens namnplåt

och slipmaskinens faktiska hastighet som mätt med takometer. Överskrid inte klassiceringen för

driftslufttryck.

Skivor som exploderar kan förorsaka kroppsskada eller dödsfall.

För stor överskjutning på monterade skivor gör att säker driftshastighet blir lägre, skivorna “piskar” och axlar böjs.

Vid användning av turbinslipmaskiner skall överskjutningen hållas så liten som möjligt. Den medföljande säkerhetshandledningen för Sioux-slipskivor innehåller information om rotationshastighet och överhäng.

“Piskande” skivor och böjda axlar kan förorsaka kroppsskada.

Formslipmaskiner kan ge upphov till oförutsedda rörelser.

Håll alltid stadigt i verktyget. Se till att din kroppsställning gör det möjligt för dig att ha ständig kontroll över verktyget. Se till att du står stadigt. Se om möjligt till att spänna fast arbetsstycket i ett skruvstäd eller med klammor.

Oförutsedda verktygsrörelser kan förorsaka kroppsskada.

Om du anbringar onödigt stark kraft på ett verktyg blir det svårt att kontrollera det.

Forcera inte verktyget.

Verktyg som är svåra att kontrollera kan förorsaka kroppsskada.

Om till-/frånventilen tejpas eller surras fast i tillslaget läge kan verktyget inte stängas av automatiskt i händelse av låsning eller funktionsfel eller om något oväntat inträffar.

Tejpa eller surra aldrig fast “Av-På”-ventilen på något industriverktyg.

Verktyg som förhindras att stänga av sig kan orsaka skada.

Illa skötta och dåligt smorda verktyg kan oförutsett sluta att fungera.

Håll alltid verktyget väl smort och i god funktion. Använd enbart Sioux Air Motor Oil Nr. 288. Uppgifter

om andra smörjämnen och oljor som ska användas nns i informationsbladet för verktyget. Släpp

inte ned änden på slangen på golvet där den kan plocka upp smuts som kan komma in i verktyget.

Ytterligare krav på underhåll nns angivna i informationsbladet.

Oförutsedda verktygsfel kan förorsaka kroppsskada.

Skadade slipskivor kan explodera.

Innan du monterar skivan kontrollerar du att skivan inte är skadad, t ex att den är kantstött eller sprucken. Var försiktig så att du inte tappar eller stöter till skivan. Skydda skivor från extrem temperatur och luftfuktighet. Inspektera skivorna omedelbart efter det att något ovanligt inträffar som kan ha skadat dem. Inspektera skivorna dagligen. Håll maskinen under en bänk eller annat skydd när du använder en ny skiva för första gången, när du har monterat en begagnad skiva på nytt och när du påbörjar ett arbete. Låt maskinen gå vid driftshastighet i sådan skyddad plats i minst en minut innan du börjar använda den. Ingen person får stå framför eller i linje med skivan under detta test.

Exploderande skivor kan förorsaka allvarlig kroppsskada eller dödsfall.

Hylsor, muttrar och andra delar som är i dåligt skick eller inte är avsedda för den slipskiva eller det verktyg som används kan orsaka funktionsfel i slipskivorna. Slipskivor som inte är ordentligt åtdragna kan lossna.

Se till att alla hylsor, muttrar och andra delar är i gott skick, att de är avsedda för den typ och storlek av slipskiva som används samt att de är ordentligt åtdragna. Dra åt hylsan ordentligt. Se till att slipskivans eller tillbehörets axeldiameter stämmer överens med chucken eller hylsan.

Slipskivor som fungerar felaktigt eller lossnar kan förorsaka kroppsskada.

Luftslangar kan lossna från industriverktygen och piska runt.

Inspektera och använd inte verktyg med lösa eller skadade luftslangar eller fattningar.

Piskande luftslangar kan förorsaka kroppsskada.

Slipmaskiner med onormalt ljud eller som vibrerar för mycket kan vara tecken på en risksituation som kan ge upphov till att skivan exploderar.

Om slipmaskinens normala ljud förändras eller om den vibrerar för mycket ska du omedelbart stänga av maskinen, ta av skivan och kontrollera hastigheten med en takometer. Maskinen kan rusa eller skivan kan vara skadad eller felaktigt monterad.

Skivor som exploderar kan förorsaka kroppsskada eller dödsfall.

Luftslangar som inte är oljeresistenta eller som inte klassade att klara arbetstrycket kan brista.

Se till att samtliga luftslangar är oljeresistenta och klassade att klara arbetstrycket.

Luftslangar kan brista och orsaka skada.

Page 27

Verktyg som drivs med felaktigt lufttryck kan fungera oberäkneligt.

Överskrid inte högsta tillåtna lufttryck på 90 psig/6,2 bar, eller det som angivs på verktygets namnplåt eller i bruksanvisningen. Använd luftregulator för att bibehålla rätt lufttryck.

Motordrivna verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.

Felaktigt reparerade verktyg kan fungera oberäkneligt.

Låt reparera verktyg hos ett av Sioux auktoriserat servicecenter.

Verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.

Verktyg som har lämnats anslutna till lufttillförseln kan starta oförutsett.

Koppla alltid ifrån verktyget från lufttillförseln och aktivera utlösaren som avtappar luft från slangen innan du gör justeringar, byter ut tillbehör eller utför underhåll och service på verktyget. Gör det till en vana att du kontrollerar att alla ställkilar och nycklar har avlägsnats från verktyget innan du slår på det.

Verktyg som startar oförutsett och ygande ställkilar och nycklar kan förorsaka kroppsskada.

I dåligt upplysta utrymmen är det är svårt att se riskelement.

Se till att arbetsytan är väl upplyst.

Dåligt upplysta arbetsytor kan förorsaka kroppsskada.

Barn dras till arbetsplatser.

Håll barn borta. Alla besökare måste hålla sig på säkert avstånd från arbetsplatsen.

Barn på arbetsplatser kan utsättas för kroppsskador.

Obehörig eller outbildad personal kan använda obevakade verktyg felaktigt.

Förvara oanvända verktyg på en hög eller låst plats, utom räckhåll för barn.

Felaktigt använda verktyg kan förorsaka kroppsskada.

Verktyg som har manövreringsorganet i läget “ON” (PÅ) när en oförutsedd lufttrycksminskning inträffar kan starta oförutsett när lufttrycket återställs.

Släpp upp manövreringsorganet om en oförutsedd lufttrycksminskning inträffar.

Oförutsedd verktygsstart kan förorsaka kroppsskada.

Slipmaskiner som har manövreringsorganet i läget “on” (på) kan starta oförutsett när maskinen kopplas till lufttillförseln.

Se till att manövreringsorganet är av innan du kopplar in luft.

Oförutsedd start kan förorsaka kroppsskada.

Slipmaskiner kan fortsätta att glida ett kort tag efter det att du har släppt på utlösaren.

Se till att maskinen har stannat helt innan du lägger den åt sidan.

Slipmaskiner som inte har stannat helt innan de sätts åt sidan kan förorsaka kroppsskada.

Kapskivor och överfräsborrar är inte klassicerade för de höga hastigheterna på turbinslipmaskiner, och kan därför explodera eller yga isär.

Använd inte kapskivor eller överfräsborrar med turbinslipmaskiner.

Delar som exploderar eller yger isär kan förorsaka kroppsskada.

Om du använder tillbehör med detta verktyg som ej tillhandahålls eller speciceras av Sioux T fungera oberäkneligt.

Använd endast tillbehör som tillhandahålls eller speciceras av Sioux Tools.

Verktyg som fungerar oberäkneligt kan förorsaka kroppsskada.

När du kasserar ett verktyg ska det ske på ett sätt som inte skadar personal eller miljön.

AVSETT ANVÄNDNINGSOMRÅDE

Detta verktyg är avsett att användas med små monterade slipskivor för bortslipning av material med hög precision. Monterade slipskivor denieras som slipskivor som är fastsatta på släta eller gängade spindlar.

LUFTTILLFÖRSEL

Verktygets effektivitet och livslängd är beroende av korrekt tillförsel av ren torr luft med ett tryck på max. 6,2 bar (90 psig). Användning av ledningslter, tryckregulator och smörjare rekommenderas.

Blås ut luftledningen innan den kopplas in i verktyget, så att eventuellt ansamlat vatten och smuts avlägsnas.

SLANG OCH SLANGANSLUTNINGAR

Den rekommenderade storleken på luftslangar är 10 mm (3/8 tum) innerdiameter. Om en förlängningsslang används ska denna vara en slang med 13 mm (1/2 tum) innerdiameter, med kopplingar vars innerdiameter inte understiger 10 mm (3/8 tum).

ools kan dessa

Page 28

SMÖRJNING

Alla modeller kan köras utan smörjning av luftledningen, men sådan användning kan reducera verktygets prestanda och skovelhjulets livslängd.

Om smörjning av luftledningen inte används rekommenderar vi att verktyget smörjs varje dag innan det används, för att på så sätt förbättra dess prestanda. Tillsätt 2 – 4 droppar olja för tryckluftsmotorer och kör verktyget under 10 – 20 sekunder så att oljan sprids i verktyget.

Maximala prestanda och maximal livslängd uppnås genom att använda en luftledningssmörjare, inställd så att den tillsätter 2 droppar i minuten. Vi rekommenderar SIOUX Air Motor Oil nr. 288.

UNDERHÅLL

Vatten, damm eller andra föroreningar i luftledningen kan leda till rost eller att skovelhjulet fastnar. Om verktyget används mycket sällan bör det rensas med några droppar olja och köras under 10 sekunder innan det tas i bruk. Detta hjälper till med att avlägsna föroreningar och reducera dammbildningen.

DRIFT

Starta verktyget genom att trycka in utlösaren.

VARNING

Koppla loss verktyget från lufttillförseln före installation eller avlägsnande av slipskivan och

före eventuella justeringar

INSTALLERA MONTERADE SLIPSKIVOR

För n den monterade slipskivan i hylsan. Se till att storleken på slipskivan axel stämmer överens med hylsans storlek. Låt inte slipskivan sticka ut alltför långt ur hylsan.

Håll fast hylsan med en 14 mm (9/16 tum) nyckel och hylsmuttern med en 19 mm (3/4 tum) nyckel. Vrid hylsmuttern åt höger och dra åt hylsan ordentligt på slipskivans axel.

AVLÄGSNA MONTERADE SLIPSKIVOR

Håll fast hylsan med en 14 mm (9/16 tum) nyckel och hylsmuttern med en 19 mm (3/4 tum) nyckel. Vrid hylsmuttern åt vänster och lossa hylsan. Avlägsna den monterade slipskivan.

LJUD- OCH VIBRATIONSAVLÄSNINGAR

*Ljudtryck *Ljudeffek *Vibration Katalog nr. dBA dBA m/s

SDG10P18 80,0 91,6 Mindre än 2,5 SDG10P21 80,0 91,6 Mindre än 2,5 *enligt PN8NTC1 *enligt PN8NTC1 *enligt ISO 8662

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1I

1 maj 2009

Murphy, North Carolina, USA

Utfärdningsort och datum

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

SDG10P18 & SDG10P21

enlighet med villkoren i

98/37/EC Direktiv.

Robert Hartman

Vice President och General Manager-Power Tools

Sioux Tools Inc

Utfärdarens namn och titel

Utfärdarens underskrift

Page 29

INSTRUCTIONS & PARTS LIST FOR

SDG10P SERIES PISTOL DIE GRINDERS

SERIAL“A”

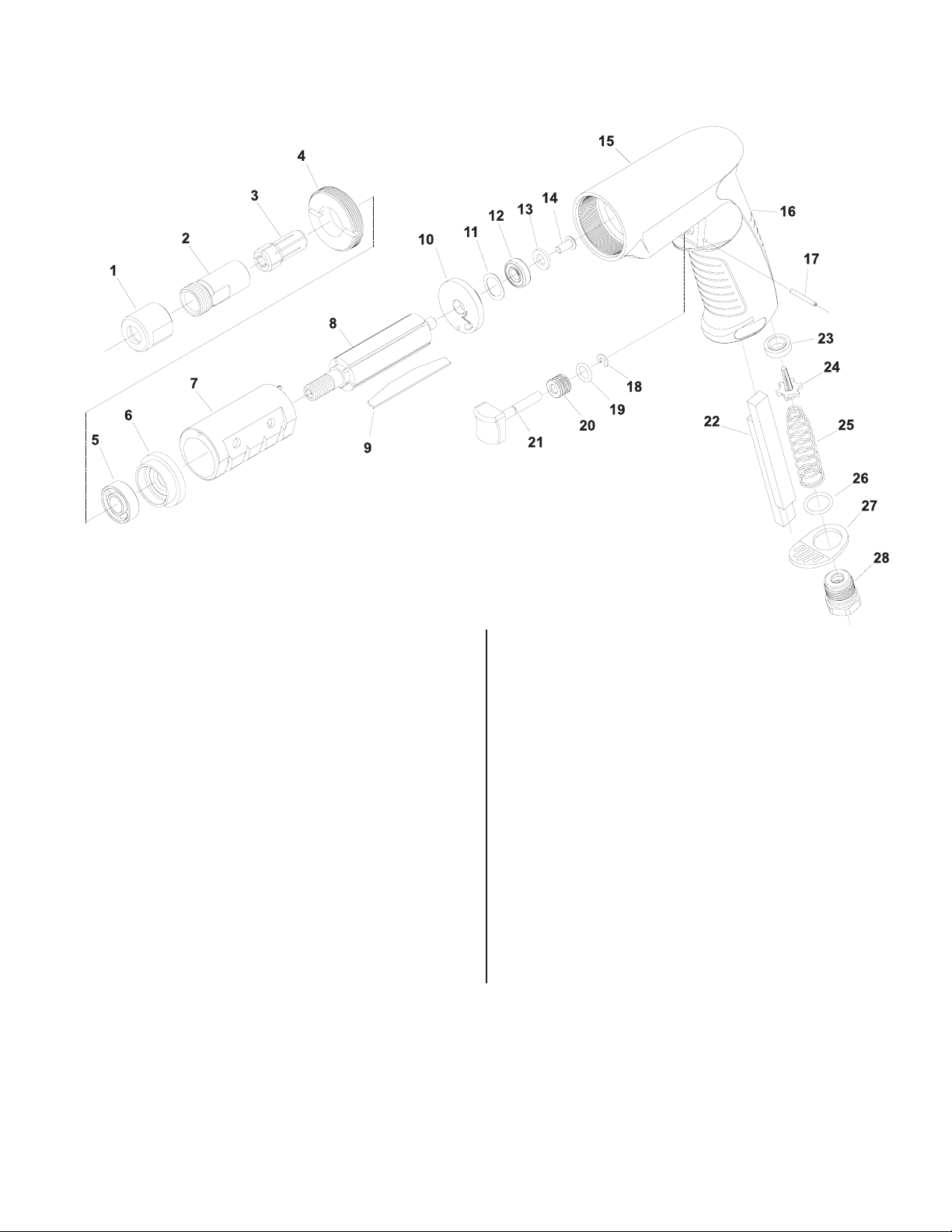

Fig. Part No. No. Description

1. 74071 Collet Nut

2. 74070 Collet Body

3. 74072 Collet 1/8" 74073 Collet 3/16" 71074 Collet 1/4" 68030 Collet 3/8" 74075 Collet 3mm 74076 Collet 6mm 68056 Collet 8mm

4. SDR-73 Motor Retainer

5. 10257 Ball Bearing

6. 74038 Front End Plate

7. 74030 Cylinder

8. 74026 Rotor

9. SP74048 Vane Set

10. 74023 Rear End Plate

11. 41338 Wave Washer

12. 10253 Ball Bearing

13. 74054 Washer

Fig. Part No. No. Description

14. 74055 Screw

15. SDR-1 Pistol Non-Reversing Housing

16. SPSDR-28 Grip (Includes Grip Tape)

17. 30610 Roll Pin 5/64 x 3/4 in

18. 21542 Retaining Ring

19. 14311 O-Ring

20. SDR-23 Trigger Sleeve

21. SDR-200 Trigger

22. 04046 Silencer Pad (2)*

23. IM3100-22 Tipper Valve Seat

24. SDR-20 Tipper

25. SDR-13 Trigger Spring

26. 69007 O-Ring

27. SDR-35 Exhaust Cap

28. 66244R Inlet Adapter

Not Shown: SPSDR-1A 1HP Non-Reversing Housing Assembly

(Includes Figures 15-28)

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

Page 30

WARNING

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or other reproductive harm.

WARNUNG

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende

Staub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpanzungsschäden

hervorrufen.

ADVERTENCIA

El polvo generado al lijar, aserrar, alar, taladrar y realizar otras tareas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénitas y otras alteraciones

del aparato reproductor.

ATTENZIONE

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili

attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato

riproduttivo.

AVERTISSEMENT

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer,

des malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

OPGEPAST

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die

andere vruchtbaarheidsstoornissen kunnen veroorzaken.

VARNING

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning

samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och

andra skador vid fortplantning.

Printed In U.S.A.

Page 31

ZCE775_revB used on

SDG10P18

1/4IN PISTOL DIE GRINDER 18K

SDG10P21

1/4IN PISTOL DIE GRINDER 21K
