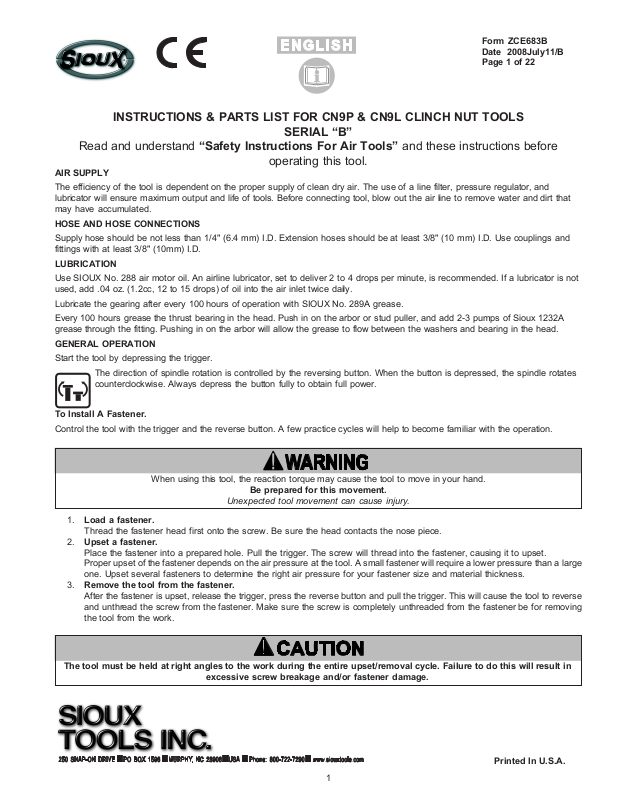

Page 1

Form ZCE683B Date 2008July11/B Page 1 of 22

INSTRUCTIONS & PARTS LIST FOR CN9P & CN9L CLINCH NUT TOOLS

SERIAL “B”

Read and understand “Safety Instructions For Air Tools” and these instructions before

operating this tool.

AIR SUPPLY

The efficiency of the tool is dependent on the proper supply of clean dry air. The use of a line filter, pressure regulator, and lubricator will ensure maximum output and life of tools. Before connecting tool, blow out the air line to remove water and dirt that may have accumulated.

HOSE AND HOSE CONNECTIONS

Supply hose should be not less than 1/4" (6.4 mm) I.D. Extension hoses should be at least 3/8" (10 mm) I.D. Use couplings and fittings with at least 3/8" (10mm) I.D.

LUBRICATION

Use SIOUX No. 288 air motor oil. An airline lubricator, set to deliver 2 to 4 drops per minute, is recommended. If a lubricator is not used, add .04 oz. (1.2cc, 12 to 15 drops) of oil into the air inlet twice daily.

Lubricate the gearing after every 100 hours of operation with SIOUX No. 289A grease. Every 100 hours grease the thrust bearing in the head. Push in on the arbor or stud puller, and add 2-3 pumps of Sioux 1232A

grease through the fitting. Pushing in on the arbor will allow the grease to flow between the washers and bearing in the head.

GENERAL OPERATION

Start the tool by depressing the trigger.

The direction of spindle rotation is controlled by the reversing button. When the button is depressed, the spindle rotates counterclockwise. Always depress the button fully to obtain full power.

To Install A Fastener.

Control the tool with the trigger and the reverse button. A few practice cycles will help to become familiar with the operation.

When using this tool, the reaction torque may cause the tool to move in your hand.

Be prepared for this movement.

Unexpected tool movement can cause injury.

1. Load a fastener.

Thread the fastener head first onto the screw. Be sure the head contacts the nose piece.

2. Upset a fastener.

Place the fastener into a prepared hole. Pull the trigger. The screw will thread into the fastener, causing it to upset. Proper upset of the fastener depends on the air pressure at the tool. A small fastener will require a lower pressure than a large one. Upset several fasteners to determine the right air pressure for your fastener size and material thickness.

3. Remove the tool from the fastener.

After the fastener is upset, release the trigger, press the reverse button and pull the trigger. This will cause the tool to reverse and unthread the screw from the fastener. Make sure the screw is completely unthreaded from the fastener be for removing the tool from the work.

The tool must be held at right angles to the work during the entire upset/removal cycle. Failure to do this will result in

excessive screw breakage and/or fastener damage.

Printed In U.S.A.

Page 2

Changing Heads.

1. Add a nut or short screw to the head assembly to retain the internal parts.

2. Loosen and remove the ring 44031A. (Left hand thread.)

3. Remove the head assembly and the hex drive bit.

4. Install the new head assembly making sure the hex bit is seated in the drive spindle and the fastener head. Remember that all stud-type tools use the same bit, but each nut-type head uses a bit matched to the arbor size.

5. Replace and tighten the ring.

6. Remove the retaining nut or screw before operating the tool.

SOUND AND VIBRATION READINGS

Catalog No. dBA dBA m/s

*Sound Pressure *Sound Power *Vibration

CN9P-4** 77.9 89.5 Less than 2.5

CN9P-7** 77.9 89.5 Less than 2.5 CN9P-12** 77.9 89.5 Less than 2.5 CN9P-20** 77.9 89.5 Less than 2.5 CN9P-25** 77.9 89.5 Less than 2.5

CN9L-4** 82.1 94.8 Less than 2.5

CN9L-7** 82.1 94.8 Less than 2.5 CN9L-12** 82.1 94.8 Less than 2.5 CN9L-20** 82.1 94.8 Less than 2.5 CN9L-25** 82.1 94.8 Less than 2.5

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

**Including all suffixes

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1

89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.

June 1, 2005

Murphy, North Carolina, USA

Date and place of issues

DECLARATION OF CONFORMITY

Including all suffixes

following the provisions of

Mark S. Pezzoni

President

Power and Specialty Tools

Name and position of issuer

Signature of issuer

Page 3

ANWEISUNGEN & TEILELISTE FÜR MUTTER-CLINCHWERKZEUGE DER CN9P & CN9L

“B-SERIE”

Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die

“Sicherheitsanweisungen für Druckluftwerkzeuge”.

DRUCKLUFTZUFUHR

Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck. Die Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale Werkzeugleistung und -lebensdauer. Vor dem Anschließen des Werkzeugs blasen Sie den Luftschlauch durch, um eventuell vorhandenes Wasser und Schmutz zu entfernen.

SCHLAUCH UND SCHLAUCHANSCHLÜSSE

Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 1/4” (6,35 mm) aufweisen. Verlängerungsschläuche müssen einen Innendurchmesser von mindestens 3/8” (10 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen MindestInnendurchmesser von 3/8” (10 mm) aufweisen.

SCHMIERUNG

Verwenden Sie SIOUX Druckluftmotoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 2 bis 4 Tropfen pro Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie täglich zweimal 1,2 ml (0,4 oz, 12 bis 15 Tropfen) in den Drucklufteinlaß.

Schmieren Sie das Getriebe nach jeweils 100 Betriebsstunden SIOUX Schmiermittel Nr. 289A. Schmieren Sie das Axiallager im Kopf nach jeweils 100 Betriebsstunden. Drücken Sie den Dorn- bzw. Stababzieher hinein, und

pressen Sie 2 bis 3 Stöße des Schmiermittels Sioux 1232A durch die Armatur hinein. Drücken Sie den Dorn hinein, damit das Schmiermittel zwischen Unterlegscheiben und Lager im Kopf fließen kann.

ALLGEMEINER BETRIEB

Starten Sie das Werkzeug durch Drücken des Triggers. Die Richtung der Wellendrehung wird durch den Umkehrknopf reguliert. Ist der Knopf heruntergedrückt, dreht sich die

Welle entgegen dem Uhrzeigersinn. Um maximale Leistung zu erzielen, den Knopf stets vollständig herunterdrücken.

Installation einer Halterung

Sie steuern das Werkzeug mit dem Abzug und dem Umkehrknopf. Führen Sie ein paar Übungszyklen aus, um sich mit der Bedienung vertraut zu machen.

Dieses Werkzeug kann aufgrund des Reaktionsdrehmoments plötzliche Bewegungen in Ihrer Hand ausführen.

Seien Sie auf diese Bewegungen gefaßt.

Unerwartete Werkzeugbewegungen können zu Verletzungen führen.

1. Laden einer Halterung.

Drehen Sie die Halterung mit dem Kopf zuerst auf die Schraube auf. Vergewissern Sie sich, daß zwischen Kopf und Mundstück Kontakt besteht.

2. Stauchen einer Halterung.

Setzen Sie die Halterung in ein vorbereitetes Loch ein. Betätigen Sie den Abzug. Die Schraube schraubt sich in die Halterung, wodurch die Halterung gestaucht wird. Die ordnungsgemäße Stauchung der Halterung hängt vom Luftdruck des Werkzeugs ab. Eine kleine Halterung benötigt weniger Luftdruck als eine große. Stauchen Sie mehrere Halterungen, um den richtigen Luftdruck für Ihre Halterung und Ihr Material zu bestimmen.

3. Entfernen des Werkzeugs von der Halterung.

Wenn die Halterung gestaucht ist, lassen Sie den Abzug los, drücken den Umkehrknopf und betätigen den Abzug. Hierdurch wird die Drehrichtung des Werkzeugs umgekehrt und die Schraube wird aus der Halterung gedreht. Stellen Sie sicher, daß die Schraube komplett aus der Halterung herausgedreht ist, bevor Sie das Werkzeug vom Werkstück abnehmen.

Das Werkzeug muß während des gesamten Stauch-/Entfernungsvorgangs rechtwinklig zum Werkstück gehalten

werden, weil ansonsten die Schraube bricht und/oder die Halterung beschädigt wird.

Page 4

Auswechseln der Köpfe.

1. Setzen Sie eine Mutter oder kurze Schraube in die Kopfbaugruppe ein, damit die inneren Teile festgehalten werden.

2. Lösen Sie den Ring 44031A (Linksgewinde), und nehmen Sie diesen heraus.

3. Entfernen Sie die Kopfbaugruppe und den Mitnehmersechskant.

4. Montieren Sie die neue Kopfbaugruppe, wobei darauf zu achten ist, dass der Mitnehmersechskant in der Antriebswelle und dem Halterungskopf sitzt. Denken Sie daran, dass für alle Wekzeuge in Stabform derselbe Einsatz verwendet wird, für einen NussTyp-Kopf wird jedoch ein Einsatz verwendet, der zur Dorngröße passt.

5. Ersetzen Sie den Ring, und ziehen Sie diesen an.

6. Entfernen Sie die Festhalte-Mutter bzw. -Schraube, bevor Sie das Werkzeug in Betrieb nehmen.

SCHALL- UND VIBRATIONSWERTE

Katalog *Schalldruck *Schallstärke *Vibration

Nr. dBA dBA m/s CN9P-4** 77,9 89,5 Weniger als 2,5 CN9P-7** 77,9 89,5 Weniger als 2,5

CN9P-12** 77,9 89,5 Weniger als 2,5 CN9P-20** 77,9 89,5 Weniger als 2,5 CN9P-25** 77,9 89,5 Weniger als 2,5

CN9L-4** 82,1 94,8 Weniger als 2,5 CN9L-7** 82,1 94,8 Weniger als 2,5

CN9L-12** 82,1 94,8 Weniger als 2,5 CN9L-20** 82,1 94,8 Weniger als 2,5 CN9L-25** 82,1 94,8 Weniger als 2,5

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

**Einschließlich aller Anhänge

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1

89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.

1. Juni 2005

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

KONFORMITÄTSERKLÄRUNG

Einschließlich aller Anhänge

gemäß der Regelungen in

Mark S. Pezzoni

Vorsitzender

Hand- und Spezialwerkzeuge

Name und Titel des Herausgebers

Unterschrift des Herausgebers

Page 5

INSTRUCCIONES Y LISTA DE PARTES PARA

HERRMAIENTAS REMACHADORAS CN9P & CN9L

SERIE “B”

Lea y entienda las “Instrucciones de seguridad para herramientas neumáticas” y estas

SUMINISTRO DE AIRE

La eficiencia de la herramienta depende de un suministro adecuado de aire seco. El uso de un filtro de línea, regulador de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta. Antes de conectar la herramienta, expulse el aire de la línea de aire para sacar el agua y la suciedad que pueda haber acumulada.

MANGUERA Y CONEXIONES DE LA MANGUERA

La manguera de distribución debe tener no menos de 1/4” (6,35 mm) de diámetro interno. La extensión de la manguera debe ser al menos de 3/8” (10 mm) de diámetro interno. Utilice acoplamientos y piezas con un diámetro interno de al menos 3/8” (10 mm).

LUBRICACION

Utilice un aceite para motores neumáticos SIOUX No. 288. Se recomienda un lubricador de tubo de aire que distribuya de 2 a 4 gotas por minuto. Si no se utiliza un lubricador, agregue 0,04 oz. (1.2cc, 12 a15 gotas) de aceite a la entrada de aire, dos veces al día.

Lubricaque el engranaje después de cada 100 horas de funcionamiento con grasa SIOUX N° 289A. Engrase cada 100 horas el cojinete de empuje del cabezal. Ejerza presión sobre el mandril o sobre el extractor del husillo y

añada 2-3 aplicaciones de grasa Sioux 1232A a través del accesorio. La presión sobre el mandril permitirá que la grasa pase por las arandelas y el cojinete del cabezal.

ASPECTOS GENERALES

Inicie la herramienta, oprimiendo el gatillo. La dirección del eje de rotación es controlada por el botón de reversa. Cuando se presiona el botón, el eje rota en

sentido contrario de las agujas del reloj. Siempre presione el botón completamente para obtener máxima potencia.

instrucciones antes de operar esta herramienta.

Para instalar un sujetador.

Controle la herramienta con el gatillo y el botón de reversa. Realizar uno ciclos de práctica le ayudarán a familiarizarse con el funcionamiento de la herramienta.

Al utilizar esta herramienta, la reacción de torsión puede hacer que la herramienta se mueva en sus manos.

Esté preparado para este movimiento.

Movimientos inesperados de la herramienta pueden causar lesiones.

1. Poner el remache.

Primero coloque la cabeza del remache sobre el tornillo. Asegúrese que la cabeza toque la nariz de la pieza.

2. Apretar un remache.

Coloque el remache en el orificio preparado. Tire del gatillo. El tornillo se enroscará en el remache, haciendo que éste se apriete. Apretar el remache adecuadamente, dependerá de la presión hidráulica en el herramienta. Un remache pequeño necesitará menos presión que uno más grande. Apriete varios remaches para determinar la presión correcta para el tipo de remache que esté usando y el grosor del material

3. Saque la herramienta desde el remache

Una vez que el remache esté apretado, suelte el gatillo, presione el botón de reversa y tire del gatillo. Esto hará que la herramienta salga y desenrosque el tornillo desde el tornillo. Asegúrese que el tornillo esté completamente desenroscado del remache antes de sacar la herramienta de la pieza de trabajo.

La herramienta debe ser sostenida en el ángulo correcto para este trabajo durante todo el ciclo de apretar y sacar el

remache. Si la herramienta no está en el ángulo correcto producirá una rotura excesiva del tornillo y/o daño en el

remache.

Page 6

Cambio de cabezales.

1. Coloque una tuerca o un tornillo corto en el conjunto del cabezal para sujetar las partes internas.

2. Afloje y retire el segmento 44031A (con rosca a la izquierda.)

3. Retire el conjunto del cabezal y la broca hexagonal.

4. Monte el nuevo conjunto del cabezal asegurándose que la broca hexagonal está asentada en el eje motriz y el cabezal de sujeción. Recuerde que todas las herramientas del tipo husillo utilizan la misma broca, pero cada cabezal del tipo tuerca utilizan una broca que coincide con el tamaño del mandril.

5. Sustituya y apriete el segmento.

6. Retire la tuerca o el tornillo de fijación antes de hacer funcionar la herramienta.

LECTURA DE VIBRACIONES Y SONIDOS

No de *Presión de sonido *Potencia de sonido *Vibración

Catalogo dBA dBA m/s CN9P-4** 77,9 89,5 Menos de 2,5 CN9P-7** 77,9 89,5 Menos de 2,5

CN9P-12** 77,9 89,5 Menos de 2,5 CN9P-20** 77,9 89,5 Menos de 2,5 CN9P-25** 77,9 89,5 Menos de 2,5

CN9L-4** 82,1 94,8 Menos de 2,5 CN9L-7** 82,1 94,8 Menos de 2,5

CN9L-12** 82,1 94,8 Menos de 2,5 CN9L-20** 82,1 94,8 Menos de 2,5 CN9L-25** 82,1 94,8 Menos de 2,5

*según PN8NTC1 *según PN8NTC1 *según ISO 8662

**Incluyendo todos los sufijos

DECLARACION DE CONFORMIDAD

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que los

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma(s) u otro(s) documento(s) normativo(s):

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1

89/392/EEC enmendadas por las Directrices 91/368/EEC & 93/44/EEC.

1 de junio de 2005

Murphy, North Carolina, USA

Fecha y lugar de edición

Incluyendo todos los sufijos

siguiendo las disposiciones

Herramientas mecánicas y especializadas

productos

Mark S. Pezzoni

Presidente

Nombre y puesto del editor

Firma del editor

Page 7

ISTRUZIONI E LISTINO PARTI PER ATTREZZI DA CHIODATURA A NOCE CN9P & CN9L

SERIE “B”

Leggere attentamente le “Istruzioni per l’uso sicuro di apparecchiature pneumatiche” e le

seguenti avvertenze prima di utilizzare il presente apparecchio.

ALIMENTAZIONE ARIA

L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psi (6,2 bar). Per il massimo flusso di aria complessa e per estendere la durata dell’attrezzo utilizzare un filtro sull’impianto, un regolatore di pressione e un lubrificante. Prima di collegare l’attrezzo far fuoriuscire un pò di aria dalla tubazione in modo da rimuovere eventuali residui di acqua e sporcizia che possano essersi accumulati.

TUBAZIONE ED APPOSITE CONNESSIONI

Il D.I del tubo di alimentazione non deve essere inferiore a 1/4” (6,4 mm). Il D.I. delle prolunghe deve essere di almeno 3/8” (10 mm). Adoperare giunzioni e connettori con un D.I. di almeno 3/8” (10 mm.).

LUBRIFICANTE

Utilizzare olio per motori ad aria SIOUX n. 288. Si raccomanda l’utilizzo di un impianto di lubrificazione per circuiti ad aria compressa regolato ad una velocità da 2 ad 4 gocce al minuto. Se non viene utilizzato alcun impianto di lubrificazione aggiungere, due volte al giorno ,04 cc (da 12 a 15 gocce) di olio all’interno della cassetta di aspirazione.

Lubrificare gli ingranaggi con grasso SIOUX n. 1231A ogni 50 ore di utilizzo. Lubrificare ogni 100 ore il cuscinetto assiale nella testa. Spingere in dentro l’albero o il dispositivo di estrazione del prigioniero e

aggiungere 2-3 pompe di olio Sioux 1232A attraverso il raccordo. Spingendo in dentro l’albero, si consente il flusso dell’olio fra le rondelle e i cuscinetti nella testa.

USO GENERALE

Avviare l’attrezzo premendo il grilletto.

La direzione di rotazione del mandrino viene controllata mediante il pulsante di invertimento di direzione. Quando si preme il pulsante, il mandrinogira in senso antiorario. Premere sempre a fondo il pulsante per raggiungere la potenza completa.

Per installare un dispositivo di fissaggio.

Controllare l’attrezzo con il grilletto e il pulsante di inversione. Alcuni cicli di pratica possono aiutare a familiarizzarsi con l’uso.

Quando si usa questo attrezzo, la torsione può far spostare l’attrezzo nelle mani.

Prepararsi per questa evenienza.

Movimenti imprevisti dell’attrezzo possono causare infortuni.

1. Caricamento di un dispositivo di fissaggio.

Avvitare prima la testa del dispositivo di fissaggio nella vite. Assicurarsi che la testa sia a contatto con il cono terminale.

2. Ribaltamento del dispositivo di fissaggio.

Collocare il dispositivo di fissaggio in un foro preparato. Tirare il grilletto. La vite si avviterà nel dispositivo di fissaggio, facendolo ribaltare. Il ribaltamento corretto del dispositivo di fissaggio dipende dalla pressione d’aria dell’attrezzo. Un dispositivo di fissaggio di piccole dimensioni richiede una pressione inferiore rispetto a un dispositivo di fissaggio grande. Ribaltare diversi dispositivi di fissaggio per determinare la corretta pressione d’aria per il dispositivo di fissaggio e lo spessore del materiale.

3. Rimozione dell’attrezzo dal dispositivo di fissaggio.

Una volta capovolto il dispositivo di fissaggio, lasciare andare il grilletto, premere il pulsante di inversione e tirare il grilletto. In questo modo l’attrezzo si inverte e la vite si svita dal dispositivo di fissaggio. Assicurarsi che la vite sia completamente svitata dal dispositivo di fissaggio prima di rimuovere l’attrezzo dal lavoro.

L’attrezzo deve essere tenuto ad angolo retto rispetto al lavoro durante l’intero ciclo di ribaltamento/rimozione, per non

causare un’eccessiva rottura della vite e/o danni al dispositivo di fissaggio.

Page 8

Modifica delle teste.

1. Inserire un dado o una vite corta nel gruppo della testa per fissare le parti interne.

2. Allentare ed estrarre l’anello 44031A. (Filettatura sinistra.)

3. Estrarre il gruppo della testa e la punta da trapano esagonale.

4. Installare il nuovo gruppo della testa assicurandosi che la punta da trapano esagonale sia bene appoggiata nel mandrino e nella testa di fissaggio. Tenere presente che gli attrezzi che utilizzano prigionieri, usano la stessa punta, mentre gli attrezzi che usano dadi, utilizzano una punta che corrisponde alle dimensioni dell’albero.

5. Reinstallare e fissare l’anello.

6. Rimuovere il dado o la vite di fermo prima di usare l’attrezzo.

VALORI DI RUMOROSITA’ E VIBRAZIONI

Catalogo n. dBA dBA m/s

*Pressioine sonora *Potenza sonora *Vibratzioni

CN9P-4** 77,9 89,5 Inferiore a 2,5

CN9P-7** 77,9 89,5 Inferiore a 2,5 CN9P-12** 77,9 89,5 Inferiore a 2,5 CN9P-20** 77,9 89,5 Inferiore a 2,5 CN9P-25** 77,9 89,5 Inferiore a 2,5

CN9L-4** 82,1 94,8 Inferiore a 2,5

CN9L-7** 82,1 94,8 Inferiore a 2,5 CN9L-12** 82,1 94,8 Inferiore a 2,5 CN9L-20** 82,1 94,8 Inferiore a 2,5 CN9L-25** 82,1 94,8 Inferiore a 2,5

*secondo PN8NTC1 *secondo PN8NTC1 *secondo ISO 8662

**Compresi tutti i suffissi

CERTIFICAZIONE DI CONFORMITA

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

sono conformi alle seguenti normative, standard o certificazioni:

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1

CEE 89/392 così come successivamente modificata dalle direttive CEE 91/368 e 93/44

1 giugno 2005

Murphy, North Carolina, USA

Data e luogo del rilascio

responsabilità che i prodotti

Compresi tutti i suffissi

secondo la direttiva

Mark S. Pezzoni

Presidente

Utensili a motore e speciali

Nome e posizione del dichiarante

Firma del dichiarante

Page 9

INSTRUCTIONS ET LISTE DES PIECES POUR RIVETEUSES A ECROUS DE CN9P & CN9L

CLASSE “B”

Lisez avec attention les “Instructions de mise en garde lors de l’utilisation d’outils

pneumatiques” avant de vous en servir.

APPORT D’AIR

L’efficacité de l’outil dépend de la qualité de l’air d’alimentation, qui doit être sec et propre, et de la pression, qui doit être . Son rendement et sa durée de vie seront améliorés si un filtre de circuit d’alimentation, un régulateur de pression et un lubrificateur d’air sont utilisés. Avant de brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les saletés ayant pu s’y accumuler.

LE TUYAU ET SON BRANCHEMENT

Le tuyau d’apport d’air doit être au moins de 6,35 mm de D. int. et la rallonge de 10 mm. Les couples de serrage et les raccords doivent être, quant à eux, d’au moins 10 mm de D. int.

LUBRIFICATION

Utilisez l’huile SIOUX de référence 288 prévue pour moteur pneumatique. Il est recommandé d’utiliser un lubrificateur d’air délivrant 2 à 4 gouttes d’huile par minute. En l’absence de lubrificateur, ajoutez deux fois par jour 1,2 ml d’huile (0,04 once, soit 12 à 15 gouttes) dans l’arrivée d’air.

Lubrifiez les engrenages toutes les 100 heures d’utilisation avec la graisse SIOUX de référence 289A. Toutes les 100 heures, graisser la bague de butée située sur la tête. Pousser sur l'arrache-goujon ou le mandrin et appliquer 2 ou

3 pressions de pompe de graisse Sioux 1232A par le graisseur. L'action de pousser sur le mandrin permet de diffuser la graisse entre les rondelles et les roulements de la tête.

FONCTIONNEMENT GENERAL

Démarrez l’outil en appuyant sur la gâchette.

La direction de la rotation de l’axe est contrôlée par l’inverseur de marche. Lorsque le bouton est relâché, l’axe va pivoter dans le sens contraire des aiguilles d’une montre. Il faut toujours relâcher le bouton à fond pour obtenir une puissance maximale.

Montage d’une fixation

L’outil se commande au moyen de la gâchette et du bouton d’inversion. Quelques essais d’utilisation vous aideront à vous familiariser avec son fonctionnement.

Lorsque vous utilisez cet outil, la rotation de réaction peut entraîner un mouvement de l’outil dans vos mains.

Attention à ce mouvement.

Un mouvement inattendu de l’outil peut être cause de blessures

1. Charger la fixation.

Vissez la fixation la tête la première sur la vis. Vérifiez que la tête est en contact avec le pilote.

2. Déformer la fixation.

Placez la fixation dans un trou déjà préparé. Tirez la gâchette. La visse se visse dans la fixation et provoque sa déformation. La justesse de la déformation de la fixation dépend de la pression de l’air dans l’outil. Une petite fixation requiert une pression moins élevée qu’une grosse fixation. Déformez plusieurs fixations afin de déterminer la pression d’air qui convient pour votre fixation et l’épaisseur des matériaux.

3. Dégager l’outil.

Lorsque la fixation est déformée, relâchez la gâchette, appuyez sur le bouton d’inversion et tirez la gâchette. Ce faisant, la rotation de l’outil s’inverse pour dévisser la vis de la fixation. Vérifiez que la vis est totalement dévissée de la fixation avant de dégager l’outil.

L’outil doit être maintenu à angle droit par rapport à l’ouvrage pendant la phase entière de déformation et de

dégagement. Le non respect de cette dernière instruction augmente fortement le risque de vis cassées et/ou de

fixations endommagées.

Page 10

Changement des têtes

1. Poser un écrou ou une vis courte sur la tête pour retenir les pièces internes.

2. Dévisser et retirer la bague 44031A. (filet vers la gauche).

3. Retirer la tête et le foret hexagonal.

4. Installer la nouvelle tête en veillant à ce que la mèche hexagonale soit correctement posée sur l'axe d'entraînement et la tête de fixation. Garder à l'esprit que tous les outils de type "goujon" utilisent la même mèche, mais que tous les outils de type "écrou" utilisent une mèche dont la taille correspond à celle du mandrin.

5. Reposer la bague, puis la serrer.

6. Retirer l'écrou ou la vis de retenue avant d'utiliser l'outil.

NIVEAUX ACOUSTIQUES ET VIBRATOIRES

Catalog No. dBA dBA m/s

*Pression acoustique *Puissance acoustique *Vibration

CN9P-4** 77,9 89,5 Moins de 2,5

CN9P-7** 77,9 89,5 Moins de 2,5 CN9P-12** 77,9 89,5 Moins de 2,5 CN9P-20** 77,9 89,5 Moins de 2,5 CN9P-25** 77,9 89,5 Moins de 2,5

CN9L-4** 82,1 94,8 Moins de 2,5

CN9L-7** 82,1 94,8 Moins de 2,5 CN9L-12** 82,1 94,8 Moins de 2,5 CN9L-20** 82,1 94,8 Moins de 2,5 CN9L-25** 82,1 94,8 Moins de 2,5

*selon la norme *selon la norme *selon la norme

PN8NTC1 PN8NTC1 ISO 8662

**Tout suffixe inclus

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

dont cette fiche fait l’objet, sont conformes aux normes, documents normatifs et autres références :

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1

Directive 89/392/EEC, amendée par la suite par les Directives 91/368/EEC et 93/44/EEC.

1er juin 2005

Murphy, North Carolina, USA

Date et lieu de publication

DÉCLARATION DE CONFORMITÉ

Tout suffixe inclus

suite aux dispositions de la

Mark S. Pezzoni

Président

Outils mécaniques et spéciaux

Nom et poste occupé par le responsable

Signature du responsable

Page 11

INSTRUCTIES EN ONDERDELENLIJST VOOR VOOR CN9P & CN9L

KLINKPOPGEREEDSCHAP

SERIE “B”

Voordat u met de machine aan de slag gaat, moet u deze instructies en de

“Veiligheidsvoorschriften voor persluchtmachines” gelezen en begrepen hebben.

PERSLUCHTTOEVOER

Het gebruik van droge perslucht met de geschikte is bepalend voor een goed rendement van de machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat zich kan opgehoopt hebben te verwijderen.

SLANG EN KOPPELINGEN

De hoofdtoevoer moet een minimale binnendiameter van 1/4” (6,35 mm) hebben. De verbindingsslangen moeten een minimale binnendiameter van 3/8” (10 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 3/8" (10 mm) hebben.

SMERING

Gebruik persluchtmotorolie van het type SIOUX Nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen op 2 tot 4 druppels smeervloeistof per minuut. Is dit niet mogelijk, dan moet er twee keer per dag 0,04 oz (1,2 cc, 12 tot 15 druppels) olie in de luchtaanvoeropening gevoegd worden.

Na elke werkcyclus van 100 uur moet de tandwielkast opnieuw met SIOUX N° 289A vet gesmeerd worden. Na verloop van 100 diensturen moet het hoofdlager van de kop doorgesmeerd worden. De stang of hendel indrukken en 2 à 3

keer op het Sioux 1232A-reservoir drukken om smeervet door de koppeling te drukken. Als de as ingedrukt wordt, dan komt het smeervet tussen de ringen en lagers van de kop terecht.

BEDIENING: ALGEMEEN

Start het werktuig door de trekker in te drukken.

De richting van de spildraaiing wordt geregeld door de keerknop. Wanneer de knop is ingedrukt, draait de spil naar links. Druk de knop altijd volledig in om volle kracht te verkrijgen.

Installeren van een popnagel

Bedien dit gereedschap d.m.v. de trekker en de omdraaiknop. Oefen een paar keer, zodat u vertrouwd raakt met de bediening.

Bij gebruik van dit gereedschap kan het in uw hand gaan draaien als gevolg van de reactiekracht (torsie)

Wees bedacht op deze beweging.

Onverhoedse beweging van dit gereedschap kan letsle veroorzaken.

1. Laden van een popnagel

Draai de kop van de popnagel op de schroef. Let er op dat de kop tegen het neusstuk aan komt te zitten.

2. Stuiken van een popnagel

Plaats de popnagel in het aanwezige gat. Haal de trekker aan. De schroef zal nu in de popnagel dringen, waardoor deze zal aanstuiken. Correct stuiken hangt af van de luchtdruk in het gereedschap. Voor een kleine popnagel is een lagere luchtdruk vereist dan voor een grote. Oefen met verschillende popnagels om de juiste luchtdruk voor de popnagel en de plaat vast te stellen.

3. Het gereedschap van de popnagel verwijderen

Nadat de popnagel gestuikt is, moet u de trekker loslaten en op de omdraaiknop drukken, waarna u de trekker opnieuw moet aantrekken. Hierdoor zal het gereedschap de andere kant uit gaan draaien en de schroef losgedraaid worden. Let er op dat de schroef geheel vrij is, voordat u het gereedschap weg haalt.

Hou het gereedschap altijd onder een rechte hoek tijdens de gehele stuik- en losdraai-cyclus, zodat buitensporige

schroefbreuk en schade aan de popnagels wordt voorkomen.

Page 12

Koppen vervangen.

1. Om het binnenwerk van de kopeenheid bij elkaar te houden, kan er een popnagel of korte schroef in geplaatst te worden.

2. De ring 44031A losmaken en verwijderen (linkse draad.)

3. De kopeenheid en de zeskantige bit weghalen.

4. De nieuwe kopeenheid monteren en goed opletten dat de zeskantige bit in de aandrijfas en de sluitring van de kop zit. Niet vergeten dat alle werktuigen dezelfde asvormige bits gebruiken, maar dat bij iedere kop en as een bijpassende bit behoort.

5. De ring vervangen en deze vastzetten.

6. Voordat het werktuig aangezet wordt, dient de bevestigingsschroef of -bout verwijderd te worden.

GELUIDS- EN TRILLINGSNIVEAUS

Catalogus- *Geluidsdruk *Geluidsvermogen *Trilling

nummer dBA dBA m/s CN9P-4** 77,9 89,5 Minder dan 2,5 CN9P-7** 77,9 89,5 Minder dan 2,5

CN9P-12** 77,9 89,5 Minder dan 2,5 CN9P-20** 77,9 89,5 Minder dan 2,5 CN9P-25** 77,9 89,5 Minder dan 2,5

CN9L-4** 82,1 94,8 Minder dan 2,5 CN9L-7** 82,1 94,8 Minder dan 2,5

CN9L-12** 82,1 94,8 Minder dan 2,5 CN9L-20** 82,1 94,8 Minder dan 2,5 CN9L-25** 82,1 94,8 Minder dan 2,5

*conform PN8NTC1 *conform PN8NTC1 *conform ISO 8662

**Met inbegrip van alle achtervoegsels

CONFORMITEITSVERKLARING

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:

89/392/EEC en verder zoals gewijzigd door 91/368/EEC en 93/44/EEC.

1 juni 2005

Murphy, North Carolina, USA

Datum en plaats:

aansprakelijkheid desbetreffend, dat de produkten

Met inbegrip van alle achtervoegsels

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

Mark S. Pezzoni

President

Elektrisch en speciaal gereedschap

Naam en functie van de verantwoordelijke

Handtekening van de verantwoordelijke

Page 13

ANVISNINGAR OCH RESERVDELSLISTA FÖR CN9P & CN9L

STUKNINGSMUTTERVERKTYG

SERIE “B”

Läs och sätt dig in “Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan

LUFTTILLFÖRSEL

Hur effektivt verktyget fungerar är beroende av korrekt tillförsel av ren torr luft. Använd ett ledningsfilter, en tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen. Blås luftledningen för att avlägsna vatten och smuts, som eventuellt kan ha samlats, innan verktyget ansluts.

SLANG OCH SLANGANSLUTNINGAR

Tillförselslangen bör ha en innerdiameter (ID) på minst 6,35 mm. Förlängningsslangar bör ha en ID på minst 10 mm. Använd kopplingar och fattningar med en ID på minst 10 mm.

SMÖRJNING

Använd SIOUX luftmotorolja nr 288. En luftslangssmörjapparat, inställd på 2–4 droppar per minut, tillrådes. Om smörjapparat inte används skall 1,2 ml olja, 12–15 droppar, tillsättas luftintaget dagligen.

Smörj dreven med SIOUX smörjmedel nr 289A var 100:e timme. Smörj axiallagret i huvudet var 100:e timma. Tryck in spindeln eller bultdragaren och lägg till 2-3 pumpslag med smörjmedel Sioux

1232A genom beslaget. När du trycker in spindeln kan smörjfettet flyta mellan brickorna och lagret i huvudet.

ANVÄNDNING

Starta verktyget genom att trycka in avtryckaren.

Spindelns rotationsriktning styrs av omkastningsknappen. När knappen är nedtryckt, roterar spindeln motsols. Tryck alltid ned utlösaren helt för att få full kraft.

du använder detta verktyg.

Att installera ett fästdon

Styr verktyget med utlösaren och baklängesknappen. Några övningscykler hjälper dig att lära känna proceduren.

När detta verktyg används, kan reaktionskraften leda till att verktyget sätts i rörelse i din hand.

Var beredd på denna rörelse.

En oväntad verktygsrörelse kan orsaka personskada.

1. Ladda ett fästdon.

Gänga fästdonet med huvudet först på skruven. Kontrollera att huvudet kommer i kontakt med spetsdelen.

2. Stuka ett fästdon.

Placera fästdonet i ett hål som förberetts. Aktivera utlösaren. Skruven kommer att gänga i fästdonet och stuka det. En riktig stukning av fästdonet beror på lufttrycket vid verktyget. Ett litet fästdon kräver ett lägre tryck än ett stort. Stuka flera fästdon för att avgöra vilket lufttryck som är det rätta för ditt fästdon och tjockleken på materialet.

3. Avlägsna verktyget från fästdonet.

Efter att fästdonet har stukats, lösgör utlösaren, tryck på baklängesknappen och aktivera utlösaren. Detta kommer att få verktyget att gå bakåt och gänga loss skruven från fästdonet. Kontrollera att skruven är helt och hållet lösgängad från fästdonet innan du avlägsnar verktyget från arbetet.

Verktyget måste hållas i rät vinkel mot arbetet under hela stuknings-/avlägsnandecykeln. Om inte detta görs kommer

omfattande skador på skruv och/eller fästdon att uppstå.

Page 14

Byta huvud.

1. Skruva på en mutter eller kort skruv på huvudenheten så att de inre delarna hålls kvar.

2. Lossa och ta bort ringen 44031A. (Vänstergängor)

3. Ta bort huvudenheten och sexkantinsatsen.

4. Installera den nya huvudenheten och se till att sexkantinsatsen sitter rätt i drivtappen och fästdonhuvudet. Kom ihåg att alla verktyg av bulttyp använder samma insats, men att varje muttertyp använder en insats som passar spindelstorleken.

5. Sätt tillbaka och dra åt ringen.

6. Ta bort muttern eller skruven som håller kvar delarna innan du använder verktyget.

LJUD- OCH VIBRATIONSAVLÄSNINGAR

Katalog nr. dBA dBA m/s

*Ljudtryck *Ljudeffek *Vibration

CN9P-4** 77,9 89,5 Mindre än 2,5

CN9P-7** 77,9 89,5 Mindre än 2,5 CN9P-12** 77,9 89,5 Mindre än 2,5 CN9P-20** 77,9 89,5 Mindre än 2,5 CN9P-25** 77,9 89,5 Mindre än 2,5

CN9L-4** 82,1 94,8 Mindre än 2,5

CN9L-7** 82,1 94,8 Mindre än 2,5

CN9L-12** 82,1 94,8 Mindre än 2,5 CN9L-20** 82,1 94,8 Mindre än 2,5 CN9L-25** 82,1 94,8 Mindre än 2,5

*enligt PN8NTC1 *enligt PN8NTC1 *enligt ISO 8662

**Inklusive alla ändelser

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

CN9P-4, CN9P-7, CN9P-12, CN9P-20, CN9P-25, CN9L-4, CN9L-7, CN9L-12, CN9L-20, CN9L-25

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792, EN 12100-1, -2, ISO 8662, Pneurop PN8NTC1I

89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EEC.

1 juni 2005

Murphy, North Carolina, USA

Utfärdningsort och datum

Inklusive alla ändelser

enlighet med villkoren i

Mark S. Pezzoni

President

Motordrivna och specialverktyg

Utfärdarens namn och titel

Utfärdarens underskrift

Page 15

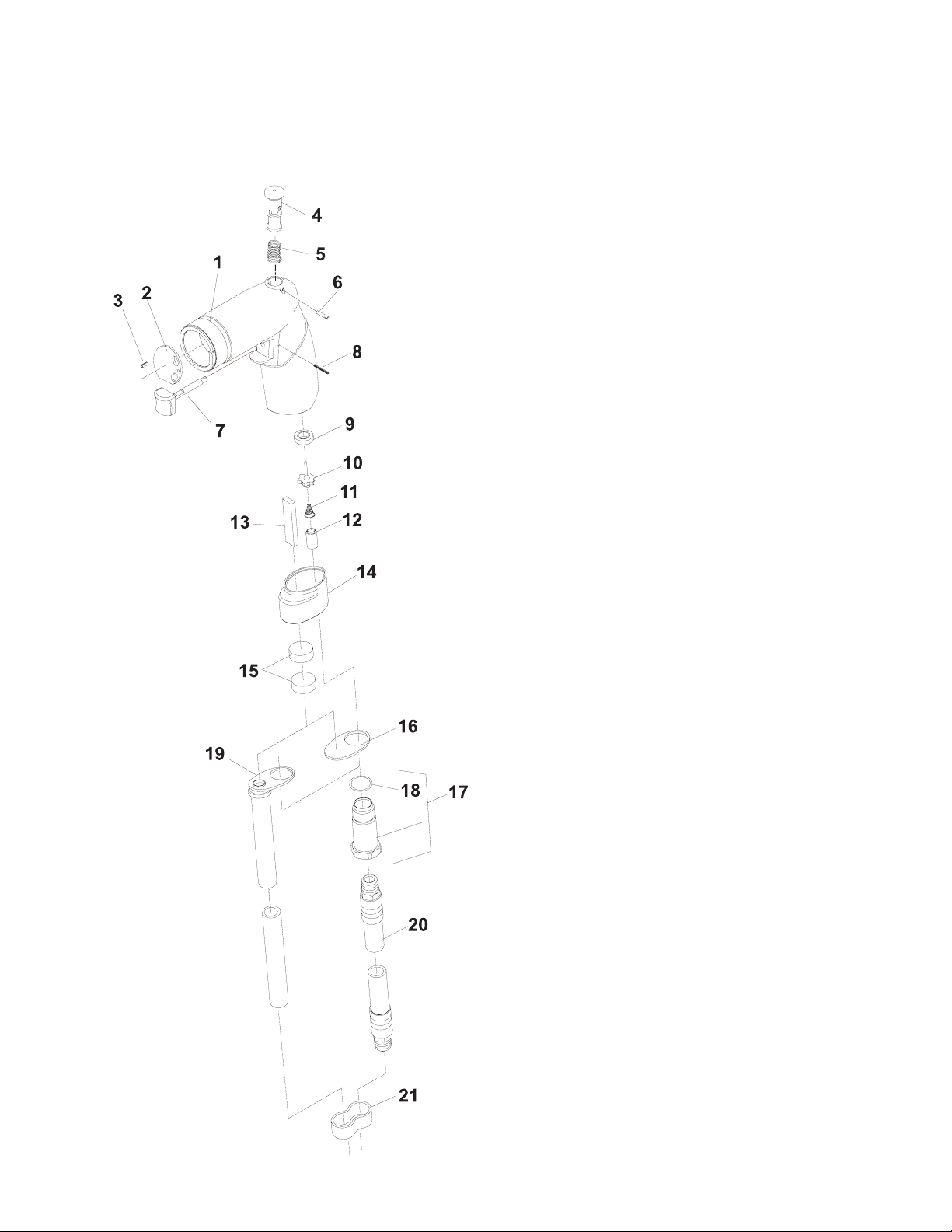

PARTS LIST FOR

CN9P CLINCH NUT TOOLS

SERIAL “B”

Fig. Part

No. No. Description

1. 67107 Ass’y—Housing (Includes Figs. 7, 8)

2. 68083 Baffle (Includes Fig. 3)

3. 30273 Pin—Roll

4. 68081 Spool—Valve

5. 67160 Spring

6. 68103 Pin

7. 67805 Trigger

8. 30610 Pin—Roll

9. 67798 Seat—Valve

10. 67804 Valve

11. 68791 Spring

12. 68792 Trigger Spring Spacer

13. 68155 Strip—Exhaust

14. 67800B Muffler

15. 67807 Silencer—Pad (2)*

16. 67801A Cap—Muffler

17. 67819 Adapter—Inlet (Includes Fig. 18)

18. 14378 Ring—“O”

19. 1376 Ass’y—Leader Hose

20. 67128 Hose—Exhaust

21. 40153 Clip—Hose (3)* Remote Exhaust

ITEMS NOT SHOWN:

2355B Ass’y—Dead Handle 68106 Cover

COMPLETE ASSEMBLY

68107 Ass’y—Housing (Reversing)

(Includes Fig. 1-7,9-18)

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

Page 16

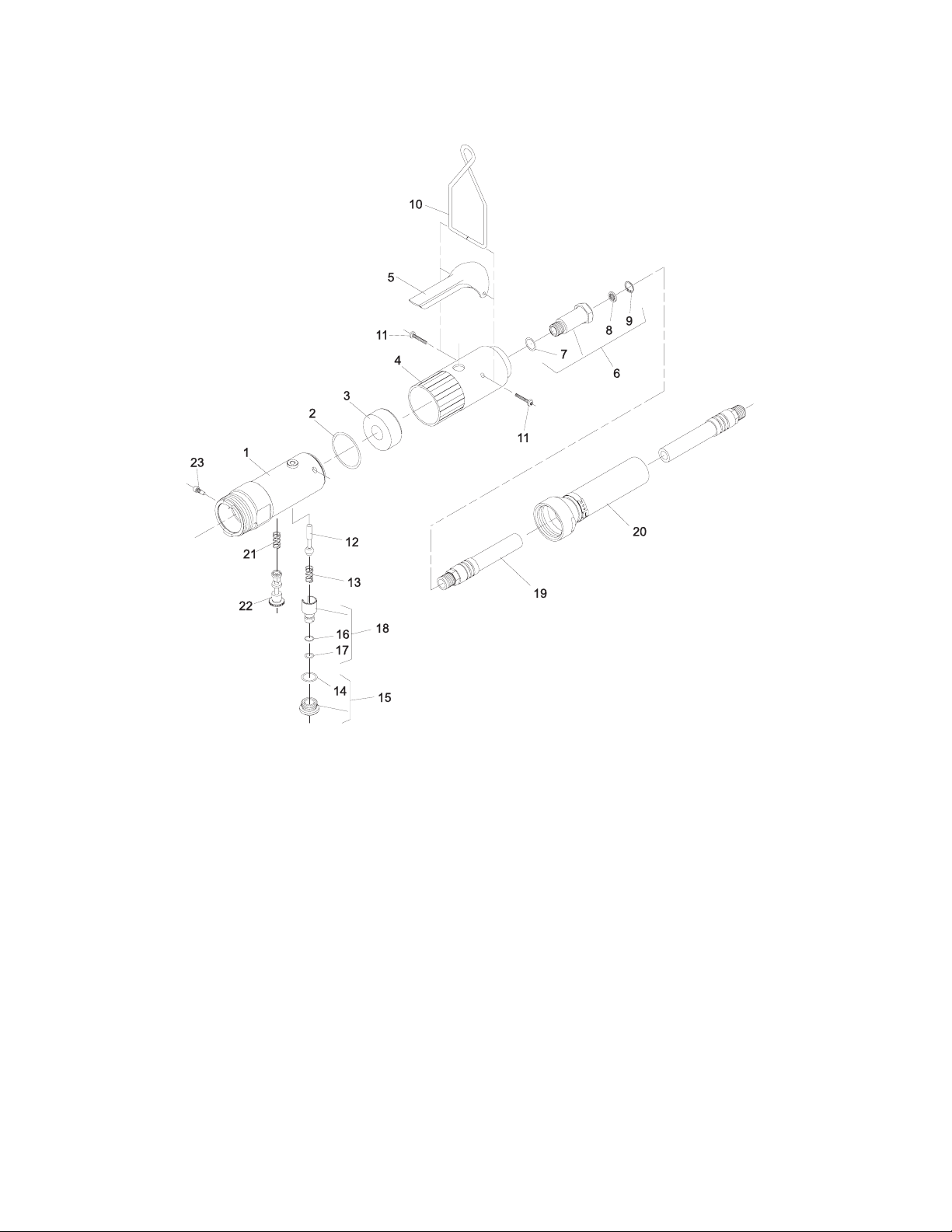

PARTS LIST FOR

CN9L CLINCH NUT TOOLS

SERIAL “B”

Fig. Part

No. No. Description

1. 64035 Housing (Reversing)

2. 14333 Ring—“O”

3. 40116 Material—Exhaust

4. 04041 Cover—Housing

5. 35737 Lever

6. 54837 Adapter-Intake

7. 14312 Ring—“O”

8. 30463 Screen

9. 21541 Ring—Retaining

10. 41334 Bail

11. 65499 Screw—Pan Hd. (Self-Tap)(#6-32 x 3/4)(2)*

12. 63241 Ass’y—Valve

13. 21427 Spring

14. 14309 Ring—“O”

15. 54844 Retainer—Speed Control

16. 14290 Ring—“O”

17. 14291 Ring—“O”

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

Fig. Part

No. No. Description

18. 54843 Speed—Control

19. 1376 Hose—Leader

20. 63355 Ass’y—Hose Exhaust

21. 21427 Spring

22. 64038 Spool—Valve 64097 Spool—Valve Locking

23. 06254 Screw—Spool Retaining

COMPLETE ASSEMBLY

63443 Ass’y—Housing (Includes Figs. 1-18 & 21-23)

Page 17

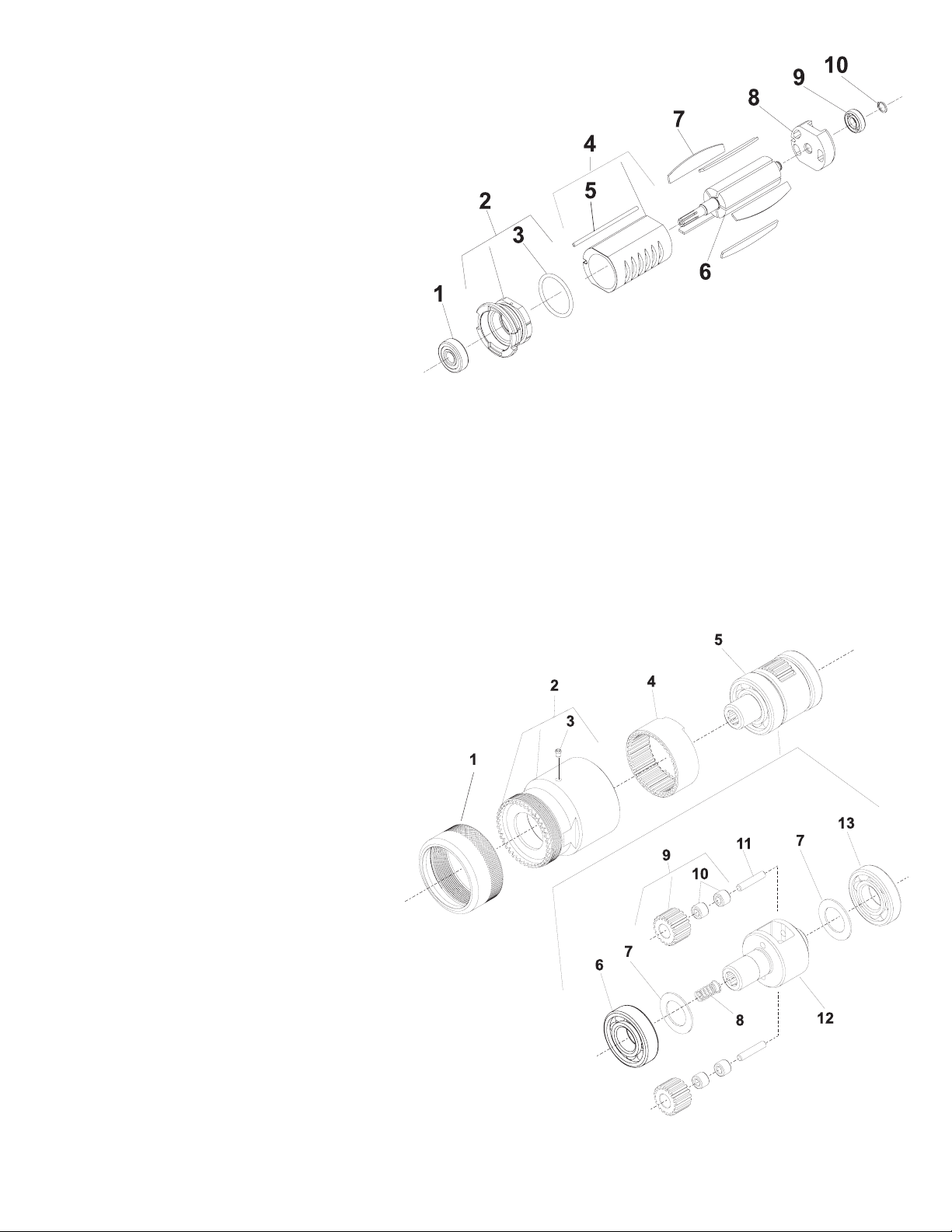

Fig. Part

No. No. Description

1. 10220 Bearing—Ball

2. 13550 End Plate—Front

3. 14342 Ring—“O”

4. 64108 Cylinder & Pin

5. 68403 Pin

6. 67855 Rotor (6-Tooth)(700, 900, 1200, 1600, 2000, 2600, 4400, 5800 RPM)

67856 Rotor (8-Tooth)(400, 540, 2500, 3350 RPM)

7. 63192 Ass’y—Rotor Vane (Set of 5)

8. 67161 End Plate—Rear (CN9P Series)

10552 End Plate—Rear (CN9L Series)

9. 10230 Bearing—Ball

10. 21491 Ring—Retaining

COMPLETE ASSEMBLIES

68106 Ass’y—Motor (6- Tooth)

(700, 1200, 2000, 4400 RPM)(CN9P Series)

67531 Ass’y—Motor (8- Tooth)

(400, 2500 RPM)(CN9P Series)

75200 Ass’y—Motor (6-Tooth)

(700, 1200, 2000 RPM) (CN9L Series)

75201 Ass’y—Motor (8-Tooth)

(400, 2500 RPM)(CN9L Series)

CN9P & CN9L SERIES MO-

PARTS LIST FOR

TORS

SERIAL “B”

PARTS LIST FOR CN9P & CN9L SERIES

SINGLE REDUCTION GEAR CASE

Fig. Part

No. No. Description

1. 44031A Sleeve

2. 67931 Case—Gear

3. 30375 Fitting—Grease

4. 67858 Gear—Ring

5. 68544 Ass’y—Planetary Reduction (2000 RPM)

67906 Ass’y—Planetary Reduction

(2500 RPM)

6. 10203 Bearing—Ball

7. 25439 Washer (2)*

8. 68401 Spring

9. 67944 Ass’y—Gear and Bearing (2)* (2000 RPM)

67868 Ass’y—Gear and Bearing (2)*

(2500 RPM)

10. 10080 Bearing—Needle (8)*

11. 67857 Pin (2)*

12. 68543 Carrier—Gear (2000 RPM) 67879 Carrier—Gear (2500 RPM)

13. 10228 Bearing—Ball

2000, 2500 RPM UNITS

SERIAL “B”

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

Page 18

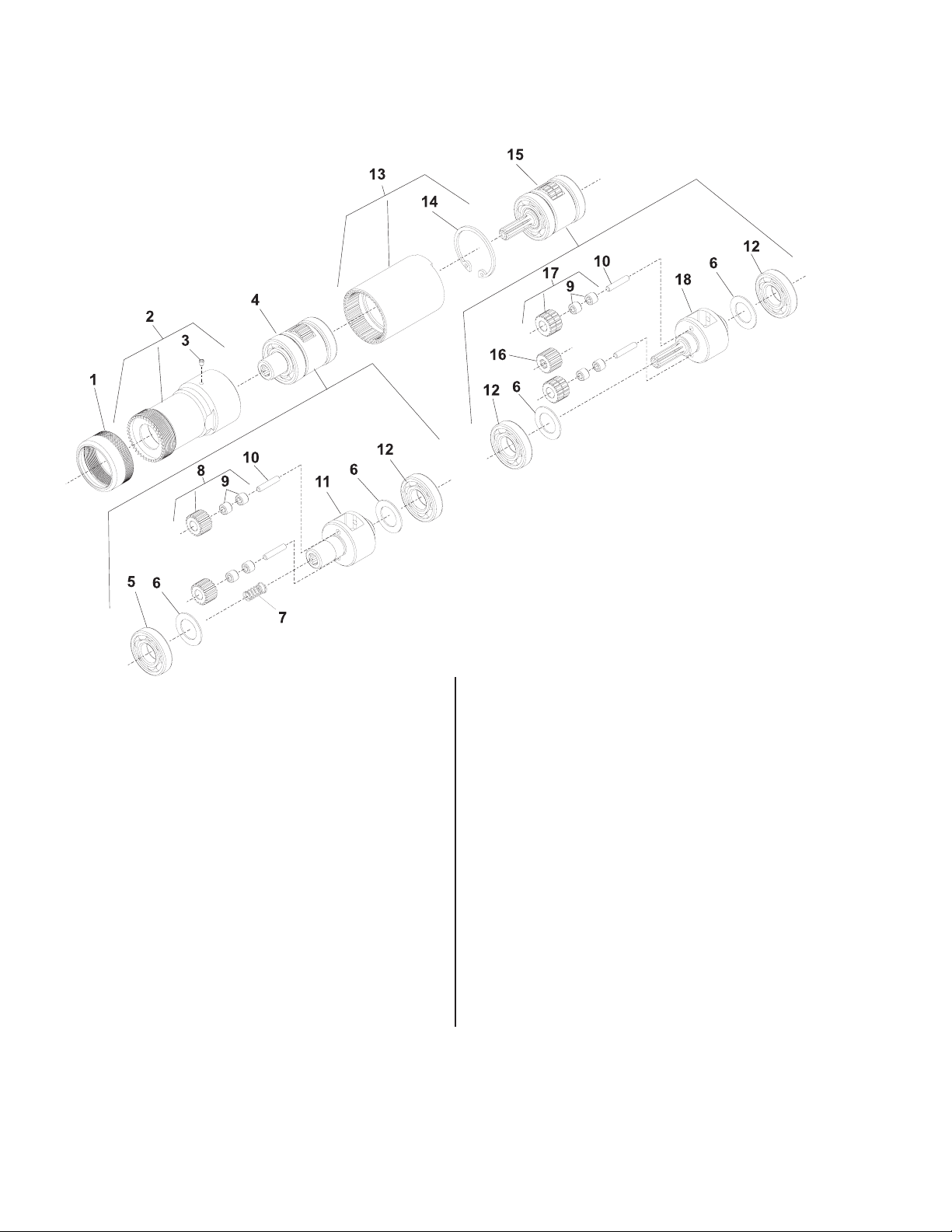

PARTS LIST FOR CN9P & CN9L SERIES DOUBLE REDUCTION GEAR CASE

400, 700, 1200 RPM UNITS

SERIAL “B”

Fig. Part

No. No. Description

1. 44031A Sleeve

2. 67932 Case—Gear (With Threads)

3. 30375 Fitting—Grease

4. 67906 Ass’y—Planetary Reduction (400, 700 RPM) 67934 Ass’y—Planetary Reduction (1200 RPM)

5. 10228 Bearing—Ball

6. 25439 Washer (4)*

7. 68401 Spring

8. 67868 Ass’y—Gear & Bearing (2)* (400, 700 RPM) 67865 Ass’y—Gear & Bearing (2)* (1200 RPM)

9. 67936 Bushing (2)*(1200 RPM) 10080 Bearing—Needle (8)*

10. 67857 Pin (4)*

11. 67879 Carrier—Gear (400, 700 RPM) 67880 Carrier—Gear (1200 RPM)

12. 10203 Bearing—Ball (3)*

13. 67859 Gear—Ring

14. 21510 Ring—Retainer

Fig. Part

No. No. Description

15. 67918 Ass’y—Planetary Reduction (400 RPM) 67919 Ass’y—Planetary Reduction (700 RPM) 67920 Ass’y—Planetary Reduction (1200 RPM)

16. 67860 Gear—Pinion (700, 1200 RPM)

17. 67868 Ass’y—Gear & Bearing (2)*(400 RPM) 67866 Ass’y—Gear & Bearing (2)*(700, 1200 RPM)

18. 67891 Carrier—Gear (400 RPM) 67892 Carrier—Gear (700 RPM) 67967 Carrier—Gear (1200 RPM)

Not Shown:

2355B Ass’y—Dead Handle

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

Page 19

PARTS LIST FOR CN9P & CN9L CLINCH NUT TOOLS

SERIAL “B”

Figure No 1 2 3 4 5 6 Description Nose Washer Bearing Sleeve Screw Bit Size Clinch Nut Serrated

#4-40 CNK-440 68362B 68358 (2) 66064 68385B 68415 SDM2706C M3x0.5 CNK-M305 68362B 68358 (2) 66064 68385B 68416 SDMM2702.5A #6-32 CNK-632 68362D 68358 (2) 66064 68385D 68417 SDM2707C #8-32 CNK-832 68362E 68358 (2) 66064 68385E 68418 SDM2709C M4x0.7 CNK-M407 68362E 68358 (2) 66064 68385E 68419 SDMM2703 #10-24 CNK-1024 68362H 68358 (2) 66064 68385H 68420 SDM2710C #10-32 CNK-1032 68362H 68358 (2) 66064 68385H 68421 SDM2710C M5x0.8 CNK-M508 68362H 68358 (2) 66064 68385H 68422 SDMM2704 1/4-20 CNK-420 68362L 68358 (2) 66064 68385L 68423 SDM2712C M6x1.0 CNK-M610 68362L 68358 (2) 66064 68385L 68424 SDMM2705 5/16-18 CNK-518 68362P 68358 (2) 66064 68385P 68425 SDM2716C M8x1.25 CNK-M8125 68362P 68358 (2) 66064 68385P 68426 SDMM2706 3/8-16 CNK-616 68362R 68358 (2) 66064 68385R 68427 SDM2720C M10x1.5 CNK-M1015 68362S 68358 (2) 66064 68385S 68428 SDMM2708

Clinch Nut

Figure No 1 2 3456 Description Nose Washer Bearing Sleeve Screw Bit Size Clinch Nut Smooth

#4-40 CNK-440S 68414B 68358 (2) 66064 68385B 68415 SDM2706C M3x0.5 CNK-M305S 68414B 68358 (2) 66064 68385B 68416 SDMM2702.5A #6-32 CNK-632S 68414D 68358 (2) 66064 68385D 68417 SDM2707C #8-32 CNK-832S 68414E 68358 (2) 66064 68385E 68418 SDM2709C M4x0.7 CNK-M407S 68414E 68358 (2) 66064 68385E 68419 SDMM2703 #10-24 CNK-1024S 68414H 68358 (2) 66064 68385H 68420 SDM2710C #10-32 CNK-1032S 68414H 68358 (2) 66064 68385H 68421 SDM2710C M5x0.8 CNK-M508S 68414H 68358 (2) 66064 68385H 68422 SDMM2704 1/4-20 CNK-420S 68414L 68358 (2) 66064 68385L 68423 SDM2712C M6x1.0 CNK-M610S 68414L 68358 (2) 66064 68385L 68424 SDMM2705 5/16-18 CNK-518S 68414P 68358 (2) 66064 68385P 68425 SDM2716C M8x1.25 CNK-M8125S 68414P 68358 (2) 66064 68385P 68426 SDMM2706 3/8-16 CNK-616S 68414R 68358 (2) 66064 68385R 68427 SDM2720C M10x1.5 CNK-M1015S 68414S 68358 (2) 66064 68385S 68428 SDMM2708

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL

NUMBER WHEN ORDERING PARTS

Page 20

PARTS LIST FOR CN9P & CN9L CLINCH NUT TOOLS

SERIAL “B”

Figure No 1 2 3 4 5 Description Nose Washer Bearing Sleeve Bit Size Clinch Stud

#4-40 CNK-440F 68362B 68358 (2) 66064 68364A SDMM2710 M3x0.5 CNK-M305F 68362B 68358 (2) 66064 68364B SDMM2710 #6-32 CNK-632F 68362D 68358 (2) 66064 68364D SDMM2710 #8-32 CNK-832F 68362E 68358 (2) 66064 68364E SDMM2710 M4x0.7 CNK-M407F 68362E 68358 (2) 66064 68364F SDMM2710 #10-24 CNK-1024F 68362H 68358 (2) 66064 68364G SDMM2710 #10-32 CNK-1032F 68362H 68358 (2) 66064 68364H SDMM2710 M5x0.8 CNK-M508F 68362H 68358 (2) 66064 68364J SDMM2710 1/4-20 CNK-420F 68362L 68358 (2) 66064 68364L SDMM2710 M6x1.0 CNK-M610F 68362L 68358 (2) 66064 68364M SDMM2710 5/16-18 CNK-518F 68362P 68358 (2) 66064 68364O SDMM2710 M8x1.25 CNK-M8125F 68362P 68358 (2) 66064 68364P SDMM2710 3/8-16 CNK-616F 68362R 68358 (2) 66064 68364R SDMM2710 M10x1.5 CNK-M1015F 68362S 68358 (2) 66064 68364S SDMM2710

Clinch Stud

Figure No 1 2 3 4 5 Description Nose Washer Bearing Sleeve Bit Size Clinch Stud Smooth Nose

#4-40 CNK-440SF 68414B 68358 (2) 66064 68364A SDMM2710 M3x0.5 CNK-M305SF 68414B 68358 (2) 66064 68364B SDMM2710 #6-32 CNK-632SF 68414D 68358 (2) 66064 68364D SDMM2710 #8-32 CNK-832SF 68414E 68358 (2) 66064 68364E SDMM2710 M4x0.7 CNK-M407SF 68414E 68358 (2) 66064 68364F SDMM2710 #10-24 CNK-1024SF 68414H 68358 (2) 66064 68364G SDMM2710 #10-32 CNK-1032SF 68414H 68358 (2) 66064 68364H SDMM2710 M5x0.8 CNK-M508SF 68414H 68358 (2) 66064 68364J SDMM2710 1/4-20 CNK-420SF 68414L 68358 (2) 66064 68364L SDMM2710 M6x1.0 CNK-M610SF 68414L 68358 (2) 66064 68364M SDMM2710 5/16-18 CNK-518SF 68414P 68358 (2) 66064 68364O SDMM2710 M8x1.25 CNK-M8125SF 68414P 68358 (2) 66064 68364P SDMM2710 3/8-16 CNK-616SF 68414R 68358 (2) 66064 68364R SDMM2710 M10x1.5 CNK-M1015SF 68414S 68358 (2) 66064 68364S SDMM2710

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL

NUMBER WHEN ORDERING PARTS

Page 21

NOTES

Page 22

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or other reproductive harm.

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende

Staub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpflanzungsschäden

hervorrufen.

El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras tareas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénitas y otras alteraciones

del aparato reproductor.

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili

attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato

riproduttivo.

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer, des

malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die

andere vruchtbaarheidsstoornissen kunnen veroorzaken.

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning

samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och

andra skador vid fortplantning.

Printed In U.S.A.

Page 23

CN9P12 CN9P121024 CN9P121024F CN9P121024S CN9P121024SF CN9P121032 CN9P121032F CN9P121032S CN9P121032SF CN9P12420 CN9P12420F CN9P12420S CN9P12420SF CN9P12440SF CN9P12518 CN9P12518F CN9P12518S CN9P12518SF CN9P12616 CN9P12616F CN9P12616S CN9P12616SF CN9P12632 CN9P12632F CN9P12632S CN9P12632SF CN9P12832 CN9P12832F CN9P12832S CN9P12832SF CN9P12M1015 CN9P12M1015F CN9P12M1015S CN9P12M305SF CN9P12M407 CN9P12M407F CN9P12M407S CN9P12M407SF CN9P12M508 CN9P12M508F CN9P12M508S CN9P12M508SF CN9P12M610

CN9P12M610F CN9P12M610S CN9P12M610SF CN9P12M8125 CN9P12M8125F CN9P12M8125S CN9P20 CN9P201024 CN9P201024F CN9P201024S CN9P201024SF CN9P201032 CN9P201032F CN9P201032S CN9P201032SF CN9P20420 CN9P20420F CN9P20420S CN9P20420SF CN9P20440 CN9P20440F CN9P20440S CN9P20440SF CN9P20518 CN9P20518F CN9P20518S CN9P20518SF CN9P20632 CN9P20632F CN9P20632S CN9P20632SF CN9P20832 CN9P20832F CN9P20832S CN9P20832SF CN9P20M305 CN9P20M305F CN9P20M305S CN9P20M305SF CN9P20M407 CN9P20M407F CN9P20M407S CN9P20M407SF

This pdf incorporates the following model numbers:

Page 24

CN9P20M508 CN9P20M508F CN9P20M508S CN9P20M508SF CN9P20M610 CN9P20M610F CN9P20M610S CN9P20M610SF CN9P20M8125 CN9P20M8125F CN9P20M8125S CN9P25 CN9P251024 CN9P251024F CN9P251024S CN9P251024SF CN9P251032 CN9P251032F CN9P251032S CN9P251032SF CN9P25440 CN9P25440F CN9P25440S CN9P25440SF CN9P25632 CN9P25632F CN9P25632S CN9P25632SF CN9P25832 CN9P25832F CN9P25832S CN9P25832SF CN9P25M305 CN9P25M305F CN9P25M305S CN9P25M305SF CN9P25M407 CN9P25M407F CN9P25M407S CN9P25M407SF CN9P4616F CN9P4616S CN9P4616SF CN9P4M1015 CN9P4M1015F

CN9P4M1015S CN9P4M1015SF CN9P4M508 CN9P4M508F CN9P4M508S CN9P4M508SF CN9P4M610 CN9P4M610F CN9P4M610S CN9P4M610SF CN9P4M8125 CN9P4M8125F CN9P4M8125S CN9P4M8125SF CN9P7 CN9P71024 CN9P71024F CN9P71024S CN9P71024SF CN9P71032 CN9P71032F CN9P71032S CN9P71032SF CN9P7420 CN9P7420F CN9P7420S CN9P7420SF CN9P7518 CN9P7518F CN9P7518S CN9P7518SF CN9P7616 CN9P7616F CN9P7616S CN9P7616SF CN9P7832 CN9P7832F CN9P7832S CN9P7832SF CN9P7M1015 CN9P7M1015F CN9P7M1015S CN9P7M1015SF CN9P7M407 CN9P7M407S

Page 25

CN9P7M407SF CN9P7M508 CN9P7M508F CN9P7M508S CN9P7M508SF CN9P7M610 CN9P7M610F CN9P7M610S CN9P7M610SF CN9P7M8125 CN9P7M8125F CN9P7M8125S CN9P7M8125SF
