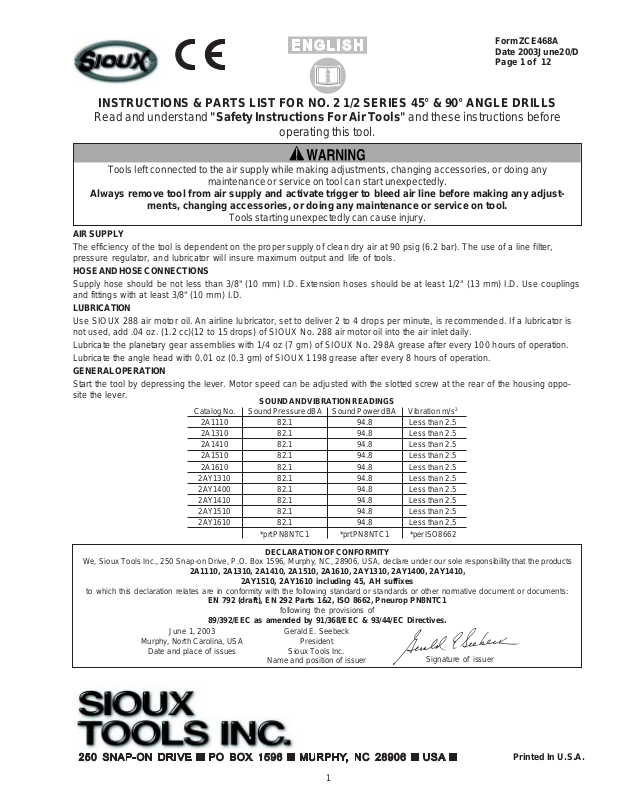

Form ZCE468A Date 2003June20/D Page 1 of 12

INSTRUCTIONS & PARTS LIST FOR NO. 2 1/2 SERIES 45° & 90° ANGLE DRILLS

Read and understand "Safety Instructions For Air Tools" and these instructions before

operating this tool.

Tools left connected to the air supply while making adjustments, changing accessories, or doing any

maintenance or service on tool can start unexpectedly.

Always remove tool from air supply and activate trigger to bleed air line before making any adjust-

ments, changing accessories, or doing any maintenance or service on tool.

Tools starting unexpectedly can cause injury.

AIR SUPPLY

The efficiency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line filter, pressure regulator, and lubricator will insure maximum output and life of tools.

HOSE AND HOSE CONNECTIONS

Supply hose should be not less than 3/8" (10 mm) I.D. Extension hoses should be at least 1/2" (13 mm) I.D. Use couplings and fittings with at least 3/8" (10 mm) I.D.

LUBRICATION

Use SIOUX 288 air motor oil. An airline lubricator, set to deliver 2 to 4 drops per minute, is recommended. If a lubricator is not used, add .04 oz. (1.2 cc)(12 to 15 drops) of SIOUX No. 288 air motor oil into the air inlet daily.

Lubricate the planetary gear assemblies with 1/4 oz (7 gm) of SIOUX No. 298A grease after every 100 hours of operation. Lubricate the angle head with 0.01 oz (0.3 gm) of SIOUX 1198 grease after every 8 hours of operation.

GENERAL OPERATION

Start the tool by depressing the lever. Motor speed can be adjusted with the slotted screw at the rear of the housing opposite the lever.

Catalog No. Sound Pressure dBA Sound Power dBA Vibration m/s

2A1110 82.1 94.8 Less than 2.5 2A1310 82.1 94.8 Less than 2.5 2A1410 82.1 94.8 Less than 2.5 2A1510 82.1 94.8 Less than 2.5

2A1610 82.1 94.8 Less than 2.5 2AY1310 82.1 94.8 Less than 2.5 2AY1400 82.1 94.8 Less than 2.5 2AY1410 82.1 94.8 Less than 2.5 2AY1510 82.1 94.8 Less than 2.5 2AY1610 82.1 94.8 Less than 2.5

SOUND AND VIBRATION READINGS

*prt PN8NTC1 *prt PN8NTC1 *per ISO8662

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2AY1310, 2AY1400, 2AY1410,

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

EN 792 (draft), EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.

June 1, 2003

Murphy, North Carolina, USA

Date and place of issues

DECLARATION OF CONFORMITY

2AY1510, 2AY1610 including 45, AH suffixes

following the provisions of

Gerald E. Seebeck

President

Sioux Tools Inc.

Name and position of issuer

Signature of issuer

Printed In U.S.A.

Page 2

ANWEISUNGEN & TEILELISTE FÜR 45° & 90° WINKELBOHRER DER SERIE NR. 2 1/2

Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die

“Sicherheitsanweisungen für Druckluftwerkzeuge”.

Am Druckluftkompressor angeschlossene Werkzeuge können unerwartet anspringen, während Justierungen oder

Wartungsarbeiten am Werkzeug ausgeführt werden oder wenn Zubehör ausgewechselt wird.

Bevor Sie Justierungen oder Wartungsarbeiten am Werkzeug ausführen oder Zubehör auswechseln,

unterbrechen Sie die Druckluftverbindung zum Werkzeug, und aktivieren Sie den Auslöser, um Restluft

abzulassen.

Unerwartet anspringende Werkzeuge können Verletzungen verursachen.

DRUCKLUFTZUFUHR

Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 6,2 bar (90 psig) ab. Die Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale Werkzeugleistung und -lebensdauer.

SCHLAUCH UND SCHLAUCHANSCHLÜSSE

Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 3/8” (10 mm) aufweisen. Verlängerungsschläuche müssen einen Innendurchmesser von mindestens 1/2” (13 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen Mindest-Innendurchmesser von 3/8” (10 mm) aufweisen.

SCHMIERUNG

Verwenden Sie SIOUX Motoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 2 bis 4 Tropfen pro Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie täglich 1,2 ml (oder 12 bis 15 Tropfen) SIOUX Druckluftmotoröl Nr. 288 in den Drucklufteinlaß.

Schmieren Sie die Planetengetriebe nach jeweils 100 Betriebsstunden mit 7gm (1/4 oz.) SIOUX Schmiermittel Nr. 298A. Schmieren Sie den Winkelkopf nach jeweils 8 Betriebsstunden mit 0,3 gm (0,01 oz.) SIOUX Schmiermittel Nr. 1198.

ALLGEMEINER BETRIEB

Starten Sie das Werkzeug, indem Sie den Hebel herunterdrücken. Die Geschwindigkeit des Motors kann mit der Schlitzschraube am Ende des Gehäuses gegenüber dem Hebel justiert werden.

Katalog-Nr. Schalldruck dBA Schallstärke dBA Vibration m/s

SCHALL- UND VIBRATIONSWERTE

2A1110 82,1 94,8 Weniger als 2,5 2A1310 82,1 94,8 Weniger als 2,5 2A1410 82,1 94,8 Weniger als 2,5 2A1510 82,1 94,8 Weniger als 2,5

2A1610 82,1 94,8 Weniger als 2,5 2AY1310 82,1 94,8 Weniger als 2,5 2AY1400 82,1 94,8 Weniger als 2,5 2AY1410 82,1 94,8 Weniger als 2,5 2AY1510 82,1 94,8 Weniger als 2,5 2AY1610 82,1 94,8 Weniger als 2,5

*per PN8NTC1 *per PN8NTC1 *per ISO8662

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2AY1310, 2AY1400, 2AY1410,

2AY1510, 2AY1610 Einschließlich 45, AH Anhänge

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

EN 792 (Entwurf) EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.

1. Juni 2003

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

KONFORMITÄTSERKLÄRUNG

gemäß der Regelungen in

Gerald E. Seebeck

Vorsitzender

Sioux Tools Inc.

Name und Titel des Herausgebers

Unterschrift des Herausgebers

Page 3

INSTRUCCIONES Y LISTA DE PARTE PARA LA SERIE N° 2 1/2 DE TALADROS EN

ANGULO EN 45° Y 90°

Lea y entienda las "Instrucciones de seguridad para herramientas neumáticas" y estas

instrucciones antes de operar esta herramienta.

Toda herramienta que quede conectada al suministro de aire mientras se estén realizando ajustes, cambio de

accesorios, o realizando mantenimiento, puede conemzar a funcionar repentinamente.

Siempre desconecte la herramienta del suministro de aire y active el gatillo para purgar la línea de aire antes de realizar ajustes, cambios de accesorios, o realizar el mantenimiento a la herramienta.

Las herramientas que comienzan a funcionar inesperadamente pueden ser causa de lesiones.

SUMINISTRO DE AIRE

La eficiencia de la herramienta depende de un suministro adecuado de aire seco a 90 psig (6,2 bar). El uso de un filtro de línea, regulador de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta.

MANGUERA Y CONEXIONES DE LA MANGUERA

La manguera de distribución no debe tener menos de 3/8" (10 mm) de diámetro interno. La extensión de la manguera debe tener al menos 1/2" (13 mm) de diámetro interno. Utilice acoplamientos y piezas de al menos 3/8" (10 mm) de diámetro interno.

LUBRICACION

Utilice aceite para motor neumático SIOUX No. 288 air motor oil. Se recomienda un lubricador de tubo de aire que distribuya de 2 a 4 gotas por minuto. Si no se utiliza el lubricador, agregue 0,04 oz (1,2 cc, 12 a 15 gotas) de aceite para motores neumáticos No. 288 SIOUX de aceite en la toma de aire, dos veces al día.

Lubrique el ensamblaje del engranaje planetario con 7 gm (1/4 onza) de grasa SIOUX Nº 298A, después de cada 100 horas de funcionamiento.

Lubrique el cabezal angulado con 0,3 gm (0,01 onza) de grasa SIOUX Nº 1198, después de cada 8 horas de funcionamiento.

ASPECTOS GENERALES

Oprima la palanca para hacer funcionar la herramienta. La velocidad del motor se puede ajustar con el tornillo ranurado en la parte trasera de la caja en dirección opuesta a la palanca.

Catálogo N°. de Presión de sonido dBA Potencia de sonido dBA Vibración m/s

2A1110 82,1 94,8 Menos de 2,5 2A1310 82,1 94,8 Menos de 2,5 2A1410 82,1 94,8 Menos de 2,5 2A1510 82,1 94,8 Menos de 2,5

2A1610 82,1 94,8 Menos de 2,5 2AY1310 82,1 94,8 Menos de 2,5 2AY1400 82,1 94,8 Menos de 2,5 2AY1410 82,1 94,8 Menos de 2,5 2AY1510 82,1 94,8 Menos de 2,5 2AY1610 82,1 94,8 Menos de 2,5

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2AY1310, 2AY1400, 2AY1410,

con los cuales se relaciona esta declaración están en conformidad con la(s) siguiente(s) norma(s) u otro(s) documento(s) normativo(s):

EN 792 (anteproyecto), EN 292 Partes 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC enmendadas por las Directrices 91/368/EEC & 93/44/EC.

1 de junio de 2003

Murphy, North Carolina, USA

Fecha y lugar de edición

LECTURA DE VIBRACIONES Y SONIDOS

*según PN8NTC1 *según PN8NTC1 *según ISO8662

DECLARACION DE CONFORMIDAD

que los productos

2AY1510, 2AY1610 incluyendo los sufijos 45, AH

siguiendo las disposiciones

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nombre y puesto del editor

Firma del editor

Page 4

ISTRUZIONI E LISTINO PARTI PER I TRAPANI AD ANGOLO DA 45° & 90° SERIE N. 2 1/2

Leggere attentamente le “Istruzioni per l’uso sicuro di apparecchiature pneumatiche” e le

seguenti avvertenze prima di utilizzare il presente apparecchio.

Le apparecchiature lasciate collegate al rubinetto di alimentazione dell’aria compressa mentre si effettuano regolazioni,

si sostituiscono gli accessori o si compiono interventi di manutenzione, possono avviarsi inaspettatamente.

Scollegare sempre l’aria compressa dall’apparecchiatura ed azionare il grilletto per eliminare i residui di aria

dall’impianto prima di effettuare qualsiasi regolazione, di sostituire accessori o di compiere interventi di

manutenzione.

L’avvio indesiderato delle apparecchiature può causare infortuni seri.

ALIMENTAZIONE ARIA

L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psig (6,2 bar). L’utilizzo di un filtro sull’impianto, di un regolatore di pressione e di un lubrificante assicurano la massima fuoriuscita d’aria e la lunga durata dell’apparecchio stesso.

TUBAZIONE ED APPOSITE CONNESSIONI

Il D.I del tubo di alimentazione non deve essere inferiore a 3/8” (10 mm). Il D.I. delle prolunghe deve essere di almeno 1/2” (13 mm). Adoperare giunzioni e connettori con un D.I. di almeno 3/8” (10 mm).

LUBRIFICANTE

Utilizzare olio per motori ad aria SIOUX n. 288. Si raccomanda l’utilizzo di un impianto di lubrificazione per circuiti ad aria compressa regolato ad una velocità da 2 ad 4 gocce al minuto. Se non viene utilizzato alcun impianto di lubrificazione aggiungere, due volte al giorno, 0,4 once (1,2 cc, da 12 a 15 gocce) di olio per motori ad aria Sioux n. 288 all’interno della cassetta di aspirazione aria.

Lubrificare i gruppi del sistema planetario con 7 g di olio SIOUX No. 298A ogni 100 ore di servizio. Lubrificare la testa ad angolo con 0,3 g di olio SIOUX No. 1198 ogni 8 ore di servizio.

USO GENERALE

Premere la leva per avviare l’attrezzo. La velocità del motore può essere regolata mediante la vite ad intaglio posta sul retro dell’alloggiamento del motore, di fronte alla leva.

Catalogo n. Pressione sonora dBA Potenza sonora dBA Vibrazioni m/s

2A1110 82,1 94,8 Inferiore a 2,5 2A1310 82,1 94,8 Inferiore a 2,5 2A1410 82,1 94,8 Inferiore a 2,5 2A1510 82,1 94,8 Inferiore a 2,5

2A1610 82,1 94,8 Inferiore a 2,5 2AY1310 82,1 94,8 Inferiore a 2,5 2AY1400 82,1 94,8 Inferiore a 2,5 2AY1410 82,1 94,8 Inferiore a 2,5 2AY1510 82,1 94,8 Inferiore a 2,5 2AY1610 82,1 94,8 Inferiore a 2,5

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2AY1310, 2AY1400, 2AY1410,

2AY1510, 2AY1610 inclusi i modelli con suffisso 45, AH

sono conformi alle seguenti normative, standard o certificazioni:

EN 792 (estratto) EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1

CEE 89/392 così come successivamente modificata dalle direttive CEE 91/368 e 93/44.

1 giugno 2003

Murphy, North Carolina, USA

Data e luogo del rilascio

VALORI DI RUMOROSITA' E VIBRAZIONI

*secondo PN8NTC1 *secondo PN8NTC1 *secondo ISO8662

CERTIFICAZIONE DE CONFORMITA'

responsabilità che i prodotti

secondo la direttiva

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nome e posizione del dichiarante

Firma del dichiarante

Page 5

INSTRUCTIONS ET LISTE DES PIECES DETACHEES POUR LES PERCEUSES A ANGLE

DE 45° & 90°, SERIE 2 1/2

Lisez avec attention les “Instructions de mise en garde lors de l’utilisation d’outils

pneumatiques” avant de vous en servir.

N’intervenez jamais sur un outil sans avoir au préalable coupé l’arrivée d’air lors d’un réglage, d’un changement

d’accessoire, d’un entretien ou d’une réparation.

Coupez l’arrivée d’air de l’outil et activez la gâchette afin de purger la conduite d’air avant de procéder à un

quelconque réglage, changement d’accessoire, entretien ou réparation.

Le démarrage inattendu d’outils peut entraîner des blessures.

APPORT D'AIR

L’efficacité de votre outil dépendra en grande partie de la nature de l’apport d’air : cet air doit être sec et propre à 90 psi manométrique. L’usage d’un filtre, régulateur et lubrificateur vous assureront des meilleures performances et longévité des outils.

LE TUYAU ET SON BRANCHEMENT

Le diamètre interne de la manchette ne doit pas être inférieur à 10 mm (3/8”). Celui des rallonges doit être d’au moins 13 mm (1/2"). Le diamètre interne des raccords et des embouts doit être d’au moins 10 mm (3/8”).

LUBRIFICATION

Utilisez l'huile SIOUX réf. 288 pour moteur pneumatique. l est recommandé d’utiliser un lubrificateur d’air délivrant 2 à 4 gouttes d’huile par minute. En l’absence de lubrificateur, ajoutez deux fois par jour 1,2 ml d’huile SIOUX de référence 288 (0,04 once, soit 12 à 15 gouttes) dans l’arrivée d’air.

Lubrifiez les ensembles d’engrenage planétaire en utilisant 7 g du lubrifiant SIOUX No. 298A toutes les 100 heures d’utilisation.

Lubrifiez la tête oblique en utilisant 0,3 g du lubrifiant SIOUX No. 1198 toutes les 8 heures d’utilisation.

FUNCIONNEMENT GENERAL

Démarrez l’outil en appuyant sur le levier. La vitesse du moteur peut être réglée grâce à la vis à filets interrompus, située à l’arrière du carter à l’opposé du levier.

No. du catalogue Pression acoustique dBA Puissance acoustique dBA Vibration m/s

2A1110 82,1 94,8 Moins de 2,5 2A1310 82,1 94,8 Moins de 2,5 2A1410 82,1 94,8 Moins de 2,5 2A1510 82,1 94,8 Moins de 2,5

2A1610 82,1 94,8 Moins de 2,5 2AY1310 82,1 94,8 Moins de 2,5 2AY1400 82,1 94,8 Moins de 2,5 2AY1410 82,1 94,8 Moins de 2,5 2AY1510 82,1 94,8 Moins de 2,5 2AY1610 82,1 94,8 Moins de 2,5

*selon la norme PN8NTC1 *selon la norme PN8NTC1 *selon la norme ISO8662

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2A1310, 2A1400, 2A1410,

dont cette fiche fait l’objet, sont conformes aux normes, documents normatifs et autres références :

EN 792 (ébauche) Parties 1 et 2 de la norme EN 292, ISO 8662, Pneurop PN8NTC1

Directive 89/392/EEC, amendée par la suite par les Directives 91/368/EEC et 93/44/EEC.

1er juin 2003

Murphy, North Carolina, USA

Date et lieu de publication

MESURES DU SON ET DES VIBRATIONS

DÉCLARATION DE CONFORMITE

2A1510, 2A1610 comprenant les suffixes 45, AH

suite aux dispositions de la

Gerald E. Seebeck

Président

Sioux Tools Inc.

Nom et poste occupé par le responsable Signature du responsable

Page 6

INSTRUCTIES EN ONDERDELENLIJST VOOR 45° & 90° HOEKBOREN SERIE NO. 2 1/2

Voordat u met de machine aan de slag gaat, moet u deze instructies en de

“Veiligheidsvoorschriften voor persluchtmachines” gelezen en begrepen hebben.

Een machine die aan de persluchtleiding gekoppeld is tijdens het wisselen van een accessoire, bij het afstellen of bij

het onderhoud, kan onverwacht in werking treden.

Koppel de machine altijd los van de persluchtleiding en open de ontspanner voor de perslucht vóórdat u de machine

afstelt, accessoires wisselt of onderhoud uitvoert.

Machines die onverwacht in werking treden, kunnen lichamelijk letsel veroorzaken.

PERSLUCHTTOEVOER

Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange levensduur.

SLANG EN KOPPELINGEN

De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een minimale binnendiameter van 1/2” (13 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 3/8” (10 mm) hebben.

SMERING

Gebruik persluchtmotorolie van het type SIOUX Nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen op 2 tot 4 druppels smeervloeistof per minuut. Is dit niet mogelijk, dan moet er dagelijks 0,04 oz (1,2 cc)(12 à 15 druppels) persluchtmotorolie, type SIOUX N° 288, in de luchtaanvoeropening gevoegd worden.

Smeer het planeetwielstelsel met 7 gm SIOUX No. 298A vet na elke werkcyclus van 100 uur. Smeer het hoekvormig kopstuk met 0,3 gm SIOUX No. 1198 vet na elke werkcyclus van 8 uur.

BEDIENING: ALGEMEEN

Start het werktuig door de hefboom in te drukken. De motorsnelheid kan worden bijgeregeld via de sleufschroef aan de achterzijde van de behuizing tegenover de hefboom.

Catalogus-nummer Geluidsdruk dBA Geluidsvermogen dBA Trilling m/s

GELUIDS- EN TRILLINGSNIVEAUS

2A1110 82,1 94,8 Minder dan 2,5 2A1310 82,1 94,8 Minder dan 2,5 2A1410 82,1 94,8 Minder dan 2,5 2A1510 82,1 94,8 Minder dan 2,5

2A1610 82,1 94,8 Minder dan 2,5 2AY1310 82,1 94,8 Minder dan 2,5 2AY1400 82,1 94,8 Minder dan 2,5 2AY1410 82,1 94,8 Minder dan 2,5 2AY1510 82,1 94,8 Minder dan 2,5 2AY1610 82,1 94,8 Minder dan 2,5

*conform PN8NTC1 *conform PN8NTC1 *conform ISO8662

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

aansprakelijkheid desbetreffend, dat de produkten

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2AY1310, 2AY1400, 2AY1410,

2AY1510, 2AY1610 inclusief de 45, AH uitgangen

waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:

EN 792 (voorstel) EN 292 Deel 1 en 2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

89/392/EEC en verder zoals gewijzigd door 91/368/EEC en 93/44/EEC.

1 juni 2003

Murphy, North Carolina, USA

Datum en plaats:

CONFORMITEITSVERKLARING

Gerald E. Seebeck

President

Sioux Tools Inc.

Naam en functie van de verantwoordelijke

Handtekening van de verantwoordelijke

Page 7

ANVISNINGAR OCH RESERVDELSLISTA FÖR VINKELBORRAR NR 2 ½ SERIES 90°

OCH 45°

Läs och sätt dig in “Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan

du använder detta verktyg.

Verktyg som har lämnats anslutna till lufttillförseln medan du gör justeringar, byter ut tillbehör eller utför underhåll

och service på verktyget kan starta oförutsett.

Koppla alltid ifrån verktyget från lufttillförseln och aktivera utlösaren som avtappar luft från slangen innan du gör

justeringar, byter ut tillbehör eller utför underhåll och service på verktyget.

Verktyg som startar oförutsett kan förorsaka kroppsskada.

LUFTTILLFÖRSEL

Hur effektivt verktyget fungerar är beroende av korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen.

SLANG OCH SLANGANSLUTNINGAR

Tillförselslangen bör ha en innerdiameter (ID) på minst 10 mm. Förlängningsslangar bör ha en ID på minst 13 mm. Använd kopplingar och fattningar med en ID på minst 10 mm.

SMÖRJNING

Anvånd SIOUX luftmotorolja nr. 288. En luftslangssmörjapparat, inställd på 2–4 droppar per minut, tillrådes. IOm smörjapparat inte används skall 1,2 ml SIOUX luftmotorolja nr 288, 12–15 droppar, tillsättas luftintaget dagligen.

Smörj planetväxelenheterna med 7gm (1/4 oz) SIOUX smörjfett nr 298A smörjfett var 100:e timme. Smörj vinkelhuvudet med 0,3 gm (0,01 oz) SIOUX smörjfett nr 1198 smörjfett var 8:e timme.

ANVÄNDNING

Starta verktyget genom att trycka ned spaken. Motorns hastighet kan justeras med skruven baktill på motorhöljet, mittemot spaken.

Katalog nr. Ljudtryck dBA Ljudeffekt dBA Vibration m/s

LJUD- OCH VIBRATIONSAVLÄSNINGAR

2A1110 82,1 94,8 Mindre än 2,5 2A1310 82,1 94,8 Mindre än 2,5 2A1410 82,1 94,8 Mindre än 2,5 2A1510 82,1 94,8 Mindre än 2,5

2A1610 82,1 94,8 Mindre än 2,5 2AY1310 82,1 94,8 Mindre än 2,5 2AY1400 82,1 94,8 Mindre än 2,5 2AY1410 82,1 94,8 Mindre än 2,5 2AY1510 82,1 94,8 Mindre än 2,5 2AY1610 82,1 94,8 Mindre än 2,5

*enligt PN8NTC1 *enligt PN8NTC1 *enligt ISO8662

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

2A1110, 2A1310, 2A1410, 2A1510, 2A1610, 2A1310, 2A1400, 2A1410,

2A1510, 2A1610 innefattande suffixerna 45, AH suffixes

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792 (utkast) EN 292 del 1och 2, ISO 8662, Pneurop PN8NTC1I

89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EEC.

1 juni 2003

Murphy, North Carolina, USA

Utfärdningsort och datum

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

enlighet med villkoren i

Gerald E. Seebeck

President

Sioux Tools Inc.

Utfärdarens namn och titel

Utfärdarens underskrift

Page 8

Page 9

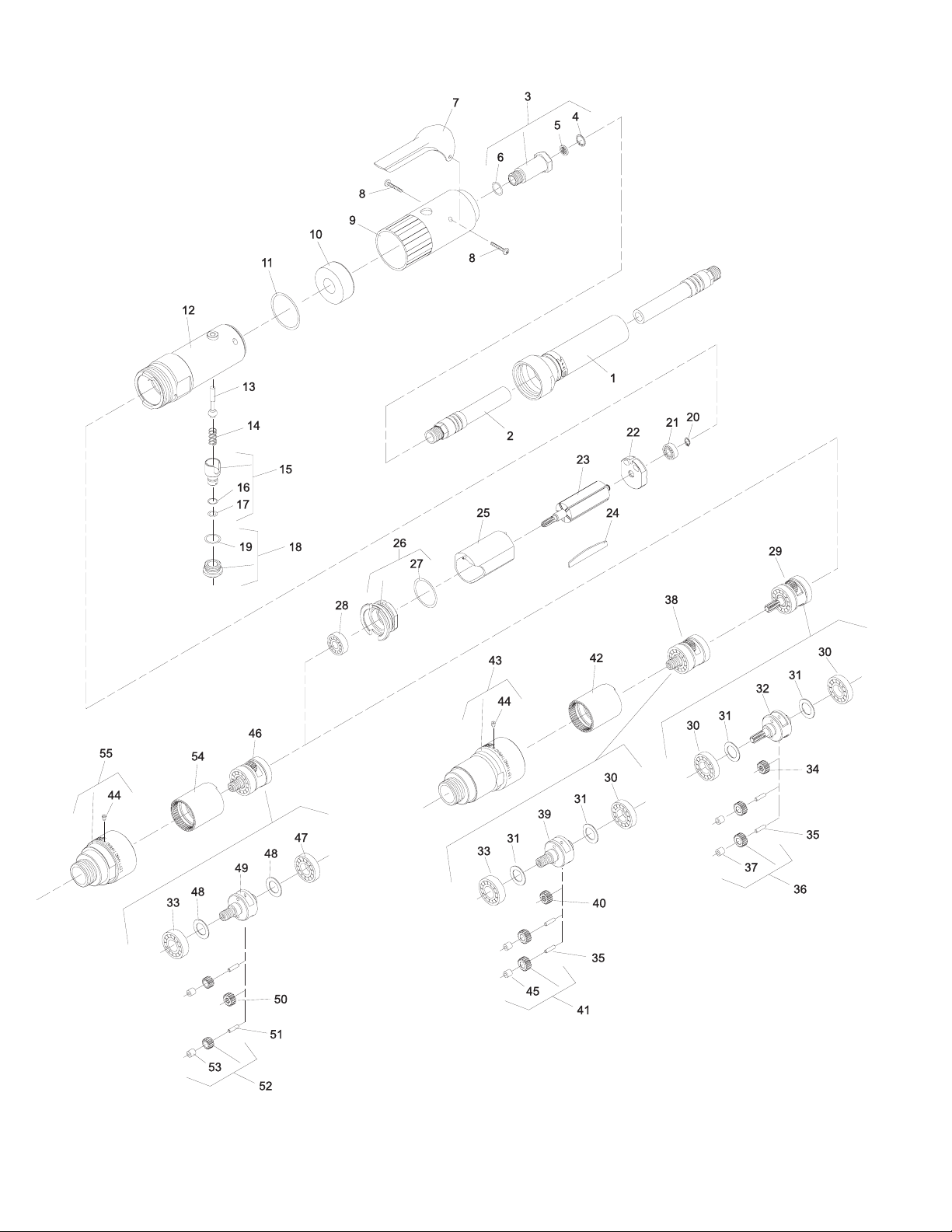

PARTS LIST FOR NO. 2 1/2 SERIES 45° & 90° ANGLE DRILL POWER UNIT

Fig. Part Name No. No.

1. 63355 Ass’y—Hose Exhaust

2. 1317 Hose—Leader

3. 54837 Intake Adaptor—1/4" NPT 54837Y Intake Adaptor—1/4" BSPT

4. 21541 Ring—Retaining

5. 30463 Screen

6. 14312 Ring—“O”

7. 35737 Lever

8. 65499 Screw—Pan Hd (Selftap)

(#6–32 x 3/4 Long)(2)*

9. 04042 Cover—Housing

10. 40116 Material—Exhaust

11. 14333 Ring—“O”

12. 64036 Housing

13. 63241 Ass’y—Valve

14. 21427 Spring

15. 54843 Speed—Control

16. 14394 Ring—“O”

17. 14291 Ring—“O”

18. 54844 Retainer—Speed Control

19. 14309 Ring—“O”

20. 21491 Ring—Retaining

21. 10230 Bearing—Ball

22. 10552 End Plate—Rear

23. 54860 Rotor (6 Tooth)(900, 1600, 2600, 5800 RPM) 54861 Rotor (8 Tooth)(540, 3350 RPM)

24. 63192 Ass’y—Rotor Vane (Set of 5)

25. 64057 Cylinder

26. 13550 End Plate—Front

27. 14342 Ring—“O”

28. 10220 Bearing—Ball

29. 63386 Ass’y—Planetary Reduction (540 RPM) 63377 Ass’y—Planetary Reduction (900 RPM) 63392 Ass’y—Planetary Reduction (1600 RPM)

30. 10203 Bearing—Ball (3)*

31. 25439 Washer (4)*

32. 64160 Carrier—Gear (540 RPM) 64159 Carrier—Gear (900 RPM)

Remote Exhaust

Fig- Part Name

no. No.

22702 Carrier—Gear (1600 RPM)

33. 10228 Bearing—Ball

34. 19267 Gear—Pinion (900, 1600 RPM)

35. 30062 Pin (4)*

36. 19314 Ass’y—Gear & Bearing (540 RPM)(2)* 19331 Ass’y—Gear & Bushing (900, 1600 RPM)(2)*

37. 10040 Bearing—Needle (2)*

38. 63379 Ass’y—Planetary Reduction (540, 900 RPM)

63383B Ass’y—Planetary Reduction (1600 RPM)

39. 64163 Carrier—Gear (540, 900 RPM) 64164 Carrier—Gear (1600 RPM)

40. 19267 Gear—Pinion (1600 RPM)

41. 19314 Ass’y—Gear & Bearing (540, 900 RPM)(2)*

19331B Ass’y—Gear & Bushing (1600 RPM)(2)*

42. 19266 Gear—Ring

43. 65145 Case—Gear

44. 30375 Fitting—Grease

45. 10040 Bearing—Needle (540, 900RPM)(2)* 10515 Bushing (1600RPM)(2)*

46. 63390 Ass’y—Planetary Reduction (2600 RPM) 63379 Ass’y—Planetary Reduction (3350 RPM) 63383 Ass’y—Planetary Reduction (5800 RPM)

47. 10203 Bearing—Ball

48. 25439 Washer (2)*

49. 22699 Carrier—Gear (2600 RPM) 64163 Carrier—Gear (3350 RPM) 64164 Carrier—Gear (5800 RPM)

50. 19267 Gear—Pinion (5800 RPM)

51. 30062 Pin (2)*

52. 19317 Ass’y—Gear and Bearing (2600 RPM)(2)* 19314 Ass’y—Gear and Bearing (3350 RPM)(2)* 19331 Ass’y—Gear and Bearing (5800 RPM)(2)*

53. 10040 Bearing—Needle (2)*

54. 19266 Gear—Ring

55. 65144 Case—Gear

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN

ORDERING PARTS

Page 10

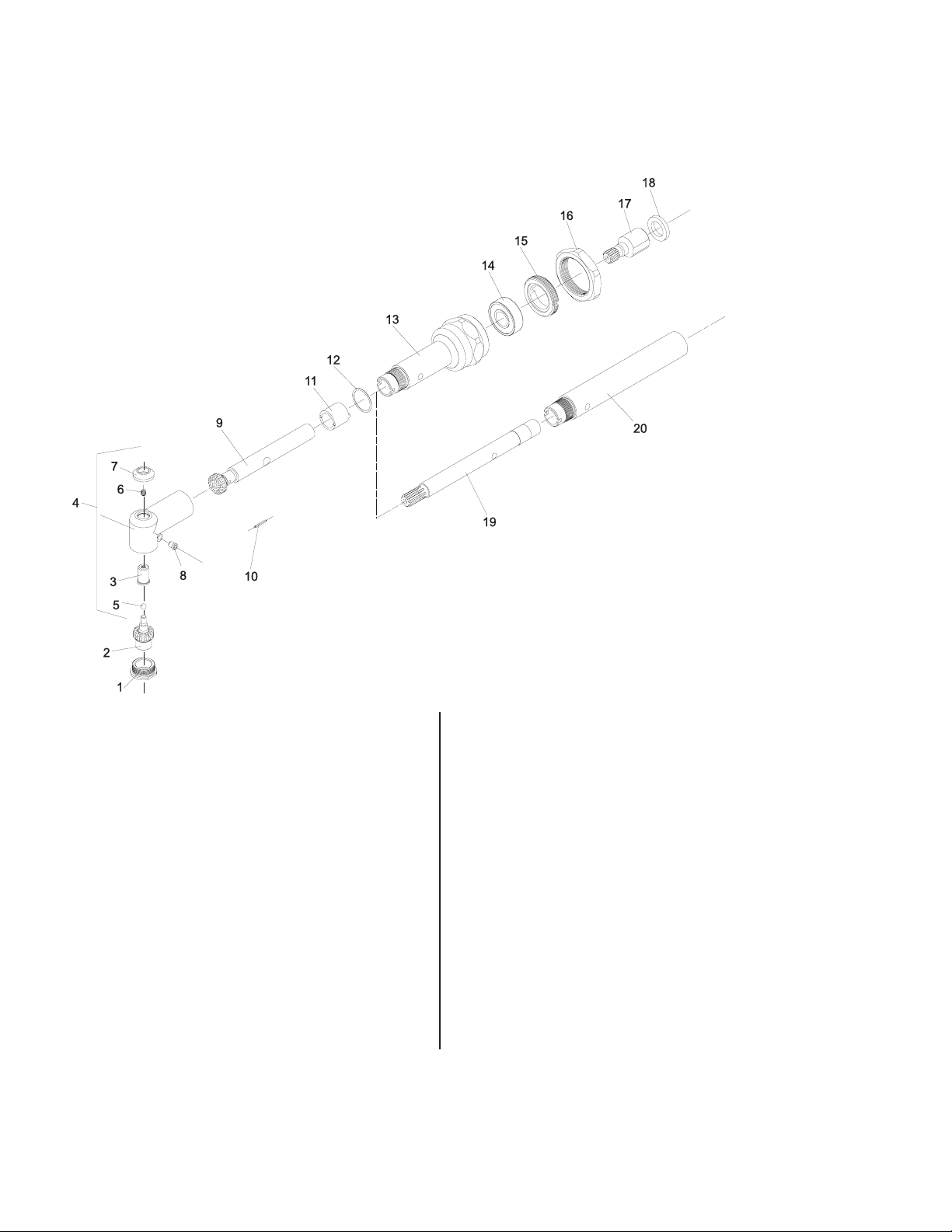

PARTS LIST FOR 90° ANGLE HEAD ASSEMBLY

Fig. Part No. No. Description

1. 65248 Bushing—Bearing

2. 67495A Gear—Set (1/4"-28 Th’d) (Includes Figure 3, 5, 6, 7, 9)

67496A Gear—Set (#10-32 Th’d)

(Includes Figure 3, 5, 6, 7, 9)

67497A Gear—Set (9/32"-40 Th’d)

(Includes Figure 3, 5, 6, 7, 9)

3. 67852 Bushing (Includes Figures 5, 6)

4. 65247A Housing—90°

5. 10303 Ball—Steel Ø1/8”

6. 06012 Screw—Set #4-40 x 1/8” Socket Hex

7. 67853 Cap

8. 30375 Fitting—Grease

9. Pinion—90° (Not Available Individually, Refer to Figure 2)

10. 65246 Pin (Set of 22)

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN

ORDERING PARTS

Fig. Part No. No. Description

11. 65245 Retainer—Bearing

12. 65242 Shim—.005" (Order Quantity As Needed)

13. 65244 Housing—Angle Drill

14. 10257 Bearing—Ball

15. 65243 Nut—Retaining

16. 65143 Nut—Jam

17. 65146 Adapter—Spindle

18. 44122 Spacer

19. 65486 Extension—Drive Shaft

20. 65487 Extension—Housing 65214A Assembly—Complete (1/4-28 Th’d)

(Includes Figures 1 thru 15)

65266A Assembly—Complete (#10-32 Th’d)

(Includes Figures 1 thru 15)

65542A Assembly—Complete (9/32"-40 Th’d)

(Includes Figures 1 thru 15)

Page 11

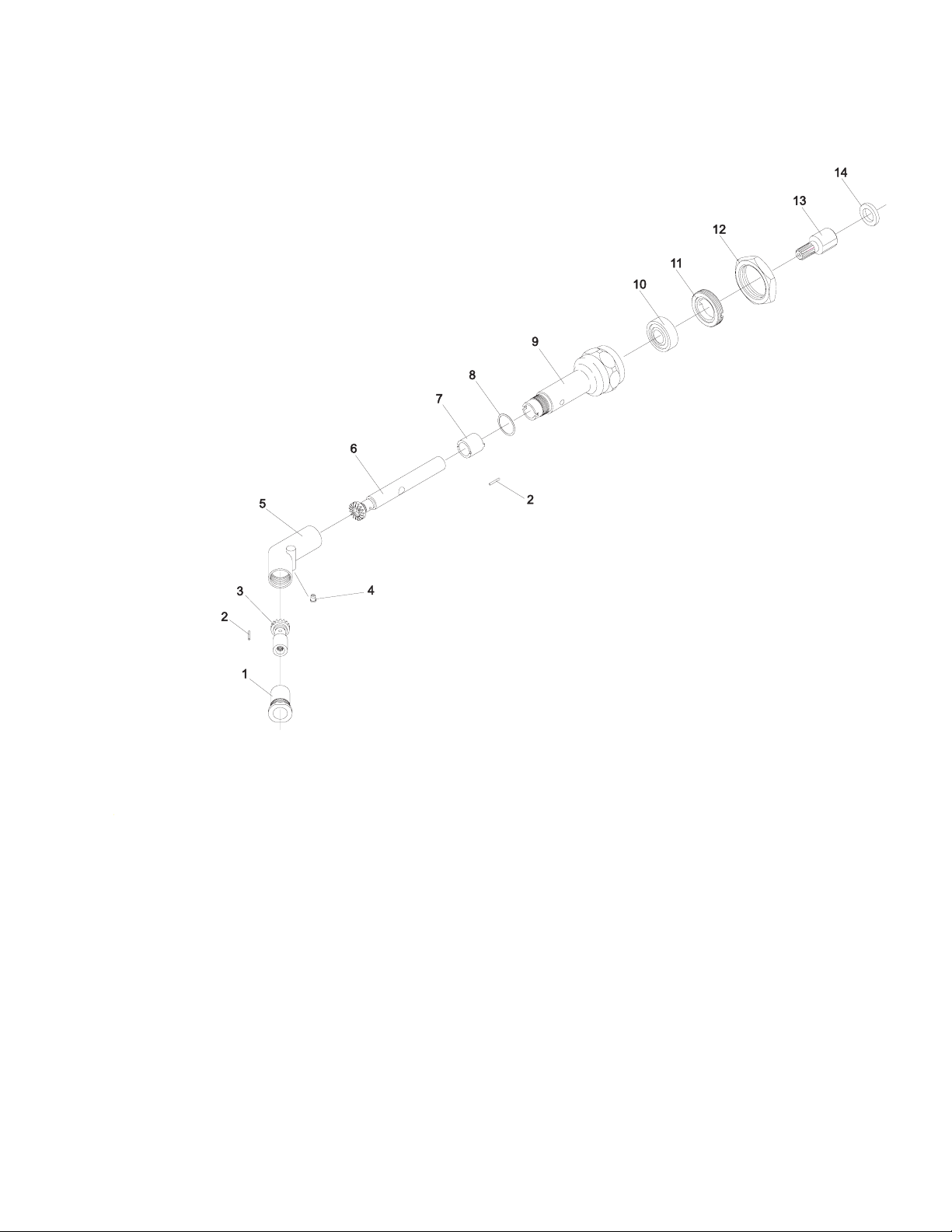

PARTS LIST FOR 45° ANGLE HEAD ASSEMBLY

Fig. Part No. No. Description

1. 65238 Bushing—Flange

2. 65246 Pin (2)*(Set of 22)

3. 65236 Gear—Collet (1/4–28 Th’d) 65264 Gear—Collet (#10–32 Th’d) 65538 Gear—Collet (9/32"–40 Th’d)

4. 30375 Fitting—Grease

5. 65237 Housing—45°

6. 65235 Pinion

7. 65245 Retainer—Bearing

8. 65242 Shim—.005" (Order Quantity As Needed)

9. 65244 Housing—Angle Drill

10. 10257 Bearing—Ball

11. 65243 Nut—Retaining

12. 65143 Nut—Jam

13. 65146 Adaptor—Spindle

14. 44122 Spacer

65213 Assembly—Complete (1/4"–28 Th’d)

(Includes Figs. 1—11)

65265 Assembly—Complete (#10–32 Th’d)

(Includes Figs. 1—11)

65541 Assembly—Complete (9/32"–40 Th’d)

(Includes Figs. 1—11)

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN

ORDERING PARTS

Page 12

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defect s or other reproductive harm.

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende

Staub enthält Chemikalien, die nachweislich Krebs sowie Geburt s- bzw. andere Fortp flanzungsschäden

hervorrufen.

El polvo generado al lijar, aserrar, afilar , t aladrar y realizar otras t areas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénit as y otras alteraciones

del aparato reproductor.

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili

attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato

riproduttivo.

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer , des

malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die andere

vruchtbaarheidsstoornissen kunnen veroorzaken.

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning samt

andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och andra

skador vid fortplantning.

Printed In U.S.A.
