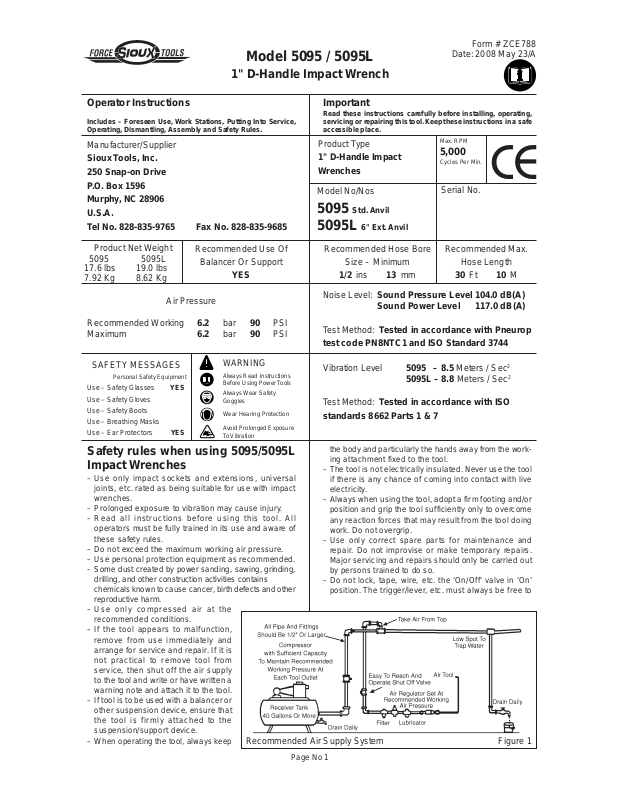

Sioux 5095L User Manual [en, de, it, es, nl +1]

Model 5095 / 5095L

1" D-Handle Impact Wrench

Form # ZCE788

Date: 2008 May 23/A

Operator Instructions

Includes – Foreseen Use, Work Stations, Putting Into Service,
Operating, Dismantling, Assembly and Safety Rules.

Manufacturer/Supplier

Sioux T ools, Inc.
250 Snap-on Drive
P.O. Box 1596
Murphy, NC 28906
U.S.A.
Tel No. 828-835-9765 Fax No. 828-835-9685

Product Net Weight

5095 5095L

17.6 lbs 19.0 lbs

7.92 Kg 8.62 Kg

Recommended Use Of

Balancer Or Support

YES

Air Pressure

Recommended Working 6.2 bar 90 PSI
Maximum 6.2 bar 90 PSI

SAFETY MESSAGES

Personal Safety Equipment

Use – Safety Glasses YES
Use – Safety Gloves
Use – Safety Boots
Use – Breathing Masks
Use – Ear Protectors YES

WARNING

Always Read Instructions
Before Using Power Tools

Always Wear Safety
Goggles

Wear Hearing Protection
Avoid Prolonged Exposure

To Vibration

Safety rules when using 5095/5095L
Impact Wrenches

– Use only impact sockets and extensions, universal

joints, etc. rated as being suitable for use with impact

wrenches.
– Prolonged exposure to vibration may cause injury.
–Read all instructions before using this tool. All

operators must be fully trained in its use and aware of

these safety rules.
– Do not exceed the maximum working air pressure.
– Use personal protection equipment as recommended.
– Some dust created by power sanding, sawing, grinding,

drilling, and other construction activities contains

chemicals known to cause cancer, birth defects and other

reproductive harm.
– Use only compressed air at the

recommended conditions.
– If the tool appears to malfunction,

remove from use immediately and

arrange for service and repair. If it is

not practical to remove tool from

service, then shut off the air supply

to the tool and write or have written a

warning note and attach it to the tool.
– If tool is to be used with a balancer or

other suspension device, ensure that

the tool is firmly attached to the

suspension/support device.
– When operating the tool, always keep

Important

Read these instructions carefully before installing, operating,
servicing or repairing this tool. Keep these instructions in a safe
accessible place.

Product T ype

1" D-Handle Impact
Wrenches

Model No/Nos

5095 Std. Anvil
5095L 6" Ext. Anvil

Recommended Hose Bore

Size – Minimum

1/2 ins 13 mm

Noise Level: Sound Pressure Level 104.0 dB(A)

Test Method: Tested in accordance with Pneurop

test code PN8NTC1 and ISO Standard 3744

Vibration Level 5095 – 8.5 Meters / Sec

Test Method: Tested in accordance with ISO

standards 8662 Parts 1 & 7

the body and particularly the hands away from the work­ing attachment fixed to the tool.

– The tool is not electrically insulated. Nev er use the tool

if there is any chance of coming into contact with live
electricity.

– Always when using the tool, adopt a firm footing and/or

position and grip the tool sufficiently only to overcome
any reaction forces that may result from the tool doing
work. Do not overgrip.

– Use only correct spare parts for maintenance and

repair. Do not improvise or make temporary repairs.
Major servicing and repairs should only be carried out
by persons trained to do so.

– Do not lock, tape, wire, etc. the ‘On/Off’ valve in ‘On’

position. The trigger/lever, etc. must always be free to

Page No 1

Max. RPM

5,000

Cycles Per Min.

CE

Serial No.

Recommended Max.

Hose Length

30 Ft 10 M

Sound Power Level 117.0 dB(A)

2

5095L – 8.8 Meters / Sec

2

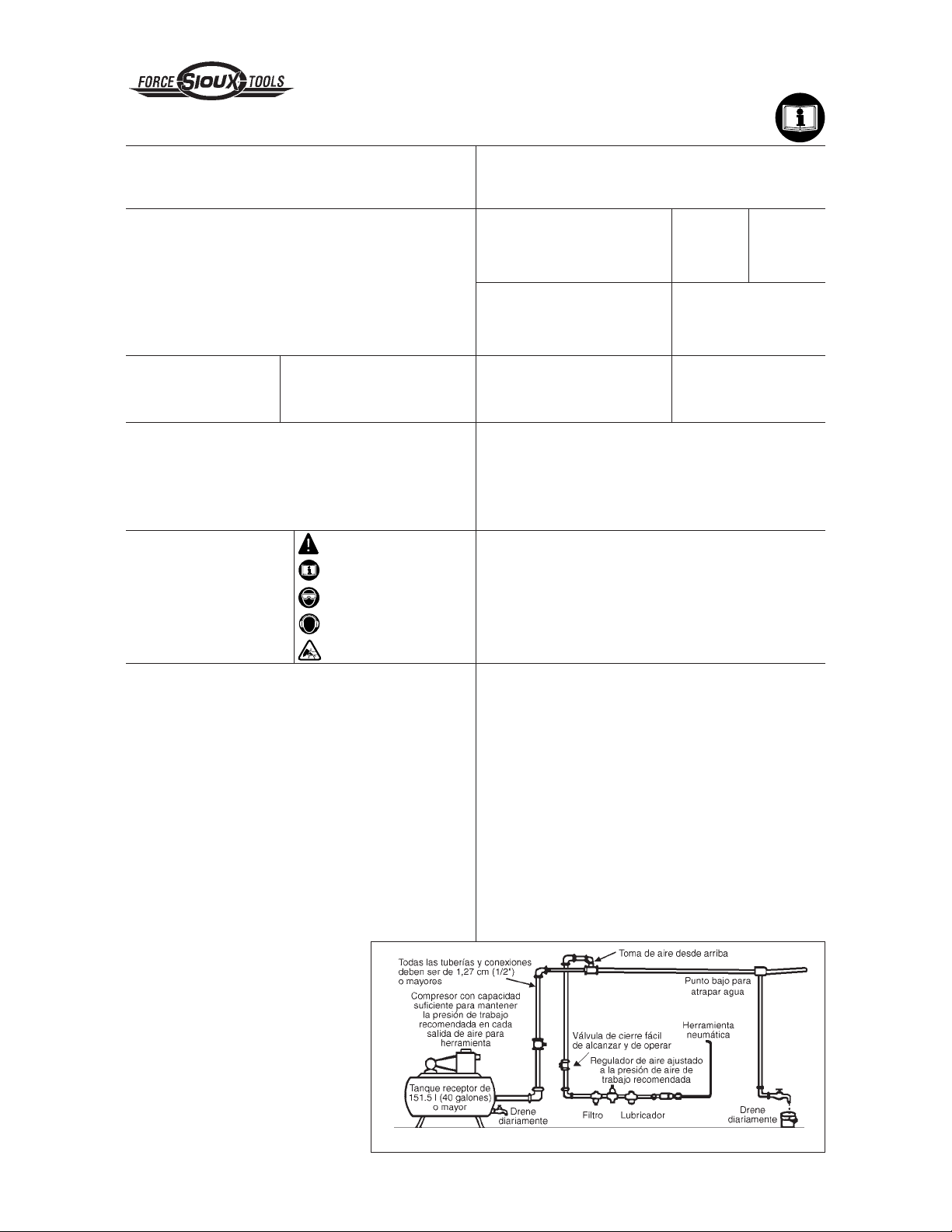

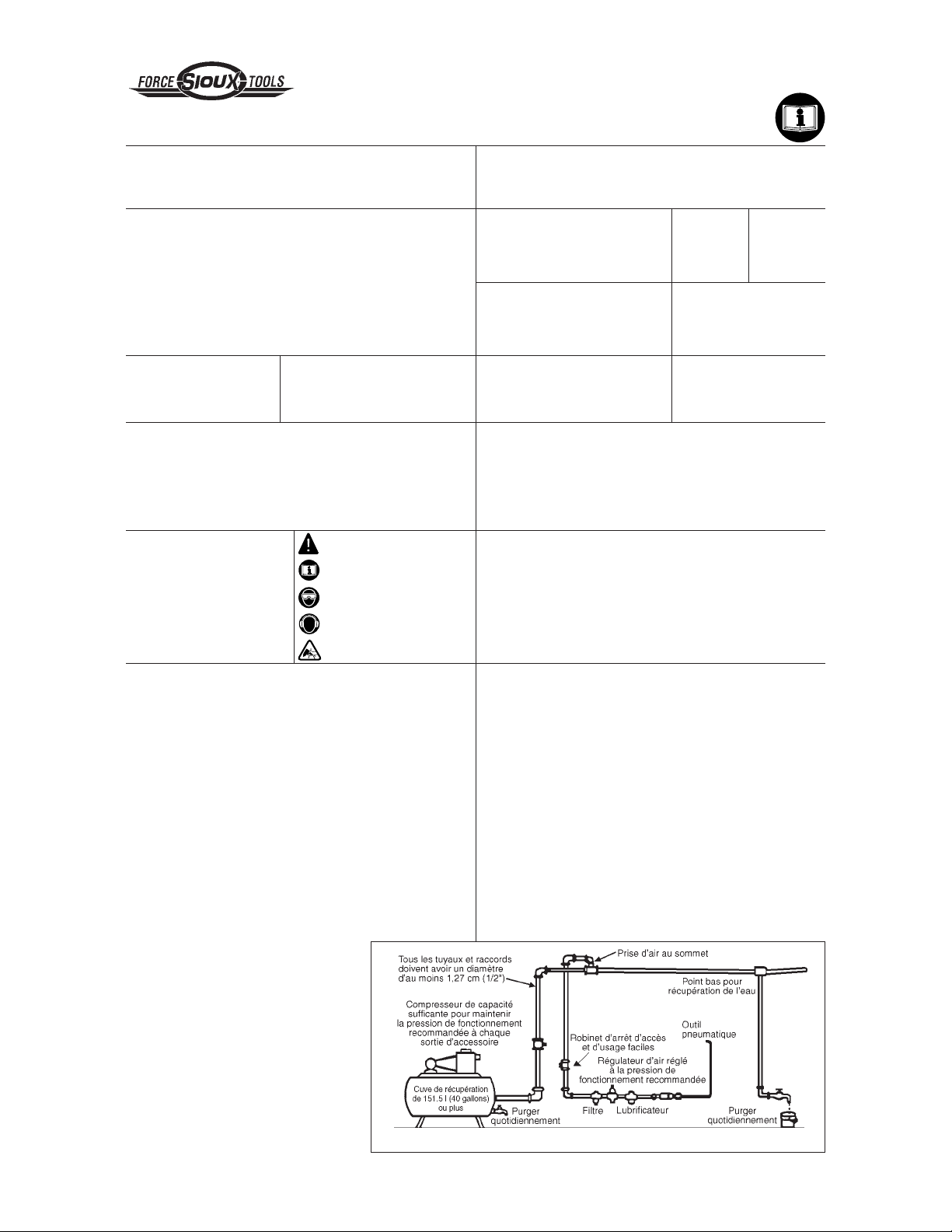

Figure 1Recommended Air Supply System

return to the ‘Off’ position when released.

– Always shut off the air supply to the tool and press the

‘On/Off’ valve to exhaust the air from the feed hose
before fitting, removing or adjusting the working
attachment fitted to the tool.

– Before using the tool, make sure that a shut off device

has been fitted to the air supply line and the position is
known and easily accessible so that the air supply to

the tool can be shut off in an emergency.
– Check hose and fittings regularly for wear.
–Take care against entanglement of the moving parts of

the tool with clothing, hair, ties, cleaning rags, rings,

jewelry, watches, bracelets, etc. This could cause the

body or parts of the body to be drawn towards and in

contact with the moving parts of the tool and could be

very dangerous.
– It is expected that users will adopt safe working

practices and observe all local, regional and country

legal requirements when installing, using or

maintaining the tool.
–Take care that the exhaust air does not point towards

any other person or material or substance that could

be contaminated by oil droplets. When first lubricating

a tool or if the tool exhaust has a high oil content, do

not allow the exhaust air to come near very hot

surfaces or flames.
–Never lay the tool down until the working attachment

has stopped moving.
– When the tool is not in use, shut off the air supply and

press the trigger/lever to drain the supply line. If the

tool is not to be used for a period of time, first lubricate,

disconnect from air supply and store in a dry average

room temperature environment.
– If the tool is passed from one user to a new or

inexperienced user, make sure these instructions are

passed with the tool.
– Do not remove any manufacturer fitted safety devices

where fitted, i.e., wheel guards, safety trigger, speed

governors, etc.
– Wherever possible, secure workpiece with clamps, a

vise, etc. to mak e it rigid so it does not move during the

work operation. Keep good balance at all times. Do not

stretch or overreach.
–Try to match the tool to the work operation. Do not use

a tool that is too light or heavy for the work operation. If

in doubt, seek advice.
–In general terms, this tool is not suitable for

underwater use or use in explosive environments —

seek advice from manufacturer.
–Try to make sure that the work area is clear to enable

the work task to be performed safely. If practical and

possible, try to clear unnecessary obstructions before

starting work.
– Always use air hose and couplings with minimum

working pressure ratings at least 1 1/2 times the

maximum working pressure rating of the tool.

Foreseen Use Of The Tool – 5095/
5095L

The impact wrench is designed for the tightening and loosening of
threaded fasteners within the range as specified by the
manufacturer. It should only be used in conjunction with suitable
impact type 1" square female drive nut running sockets. Only use
sockets which are of the impact type.
It is allowed to use suitable extension bars, universal joints and
socket adaptors between the square output drive of the impact
wrench and the square female drive of the socket.
Do not use the tool for any other purpose than that specified
without consulting the manufacturer or the manufacturer’s
authorized supplier. To do so may be dangerous.
Never use an impact wrench as a hammer to dislodge or straighten
cross threaded fasteners. Nev er attempt to modify the tool for other
uses and never modify the tool for e ven its recommended use as a
nutrunner.

Work Stations

The tool should only be used as a handheld, hand operated tool. It
is always recommended that the tool is used when standing on the
solid floor. It can be used in other positions, but before any such
use, the operator must be in a secure position having a firm grip
and footing and be aware that when loosening fasteners the tool
can move quite quickly away from the fastener being undone. An
allowance must always be made f or this rearward mov ement so as
to avoid the possibility of hand/arm/body entrapment.

Putting Into Service

Air Supply

Use a clean lubricated air supply that will give a measured air
pressure at the tool of 90 p.s.i./6.2 bar when the tool is running
with the trigger fully depressed and the air regulator in its
maximum opening flow position. Use recommended hose siz e and
length. It is recommended that the tool is connected to the air
supply as shown in figure 1. Do not connect a quick connect
coupling directly to the tool, but use a whip or leader hose of
approximately 12 inches length. Do not connect the tool to the air
line system without incorporating an easy to reach and operate air
shut off valve. The air supply should be lubricated. It is strongly
recommended that an air filter, regulator , lubricator (FRL) is used,
as shown in Figure 1, as this will supply clean, lubricated air at the
correct pressure to the tool. Details of such equipment can be
obtained from your supplier. If such equipment is not used, then
the tool should be lubricated by shutting off the air supply to the
tool, depressurizing the line by pressing the throttle lever on the
tool. Disconnect the air line and pour into the hose adaptor (7) a
teaspoonful (5ml) of a suitable pneumatic motor lubricating oil
preferably incorporating a rust inhibitor. Reconnect tool to air
supply and run tool slowly for a few seconds to allow air to
circulate the oil. If tool is used frequently, lubricate on daily basis
and if tool starts to slow or lose power. When lubricating, also
ensure that the air strainer in hose adaptor (7) is clean.
It is recommended that joint tightness of the threaded fastener
assembly be checked with suitable measuring equipment.
It is recommended that the air pressure at the tool while the tool is
running is 90 p.s.i./6.2 bar.

Operating

The output of the impact wrench in prime working condition is
governed by mainly three factors:
a) the input air pressure;
b) the time the impact wrench is operated on the joint. Normal time

for joints of average tension requirement 3 to 5 seconds;

c) the setting of the air regulator f or a given joint at a giv en pressure

operated for a given time.
The air regulator (9) can be used to regulate the output of the
impact wrench if no other means of control is available. It is strongly
recommended that an external pressure regulator, ideally as part of
a filter/regulator/lubricator (FRL), is used to control air inlet pressure
so that the pressure can be set to help control the tension required
to be applied to the threaded fastener joint.
There is no consistent, reliable torque adjustment on an impact
wrench of this type. How ev er, the air regulator can be used to adjust
torque to the approximate tightness of a known threaded joint. To set
the tool to the desired torque, select a nut or screw of known
tightness of the same size, thread pitch and thread condition as those
on the job. Turn air regulator to low position, apply wrench to nut and
gradually increase power (turn regulator to admit more air) until nut
moves slightly in the direction it was originally set. The tool is now set
to duplicate that tightness, note regulator setting for future use. When
tightening nuts not requiring critical torque values, run nut up flush
and then tighten an additional one-quarter to one-half turn (slight
additional turning is necessary if gaskets are being clamped). For
additional power needed on disassembly work, turn regulator to its
fully open position. This impact wrench is rated a 1" bolt size.
Rating must be downgraded for spring U bolts, tie bolts, long cap
screws, double depth nuts, badly rusted conditions and spring
fasteners as they absorb much of the impact power. When possib le ,
clamp or wedge the bolt to prevent springback.

Page No 2

Soak rusted nuts in penetrating oil and break rust seal before
removing with impact wrench. If nut does not start to move in three to
five seconds use a larger size impact wrench. Do not use impact
wrench beyond rated capacity as this will drastically reduce tool life .
NOTE: Actual torque on a fastener is directly related to joint
hardness, tool speed, condition of socket and the time the tool is
allowed to impact.
Use the simplest possible tool-to-socket hook up. Every connection
absorbs energy and reduces power.
The forward/reverse lever located on the lower side of the handle
has an “F” on one end and an “R” on the other. For forward (clock­wise) anvil rotation, rotate the lever fully counter-clockwise to align
the “F” with the arrow stamped on the handle. For reverse (counter­clockwise) anvil rotation, rotate the lever fully clockwise and align
the “R” with the arrow. Mak e sure that the “F” or “R” are fully aligned
with the arrow before depressing the trigger.
The air regulator located at the bottom of the handle has four posi­tions. P osition “O” indicates no impact blo ws. “1” indicates the low est
and “4” the highest power output. The anvils of the wrenches have
holes through the square drive for use with pin-and-ring socket re­tainers. The pin, made of steel or reinforced plastic, is inserted through
the hole in the socket and square drive and held in place by the ring.
An air strainer is fitted in the hose adaptor (7). Check periodically f or
blockage, particularly if the tool slows or loses power. Remove hose
adaptor (7) to clean strainer. The wrench is supplied with an auxiliary
handle which can be secured around clutch case (41). Screw and
tighten handle (44) to handle bracket (43) by using cap screw with
washer (15).
For best results:

1) Always use the correct size impact type socket.

2) Use extra deep sockets in place of extension bars where
possible.

3) Do not use oversized, worn or cracked sockets.

4) Hold the wrench so the sock et fits squarely on the fastener. Hold
the wrench firmly, but not too tightly, pressing forward slightly.

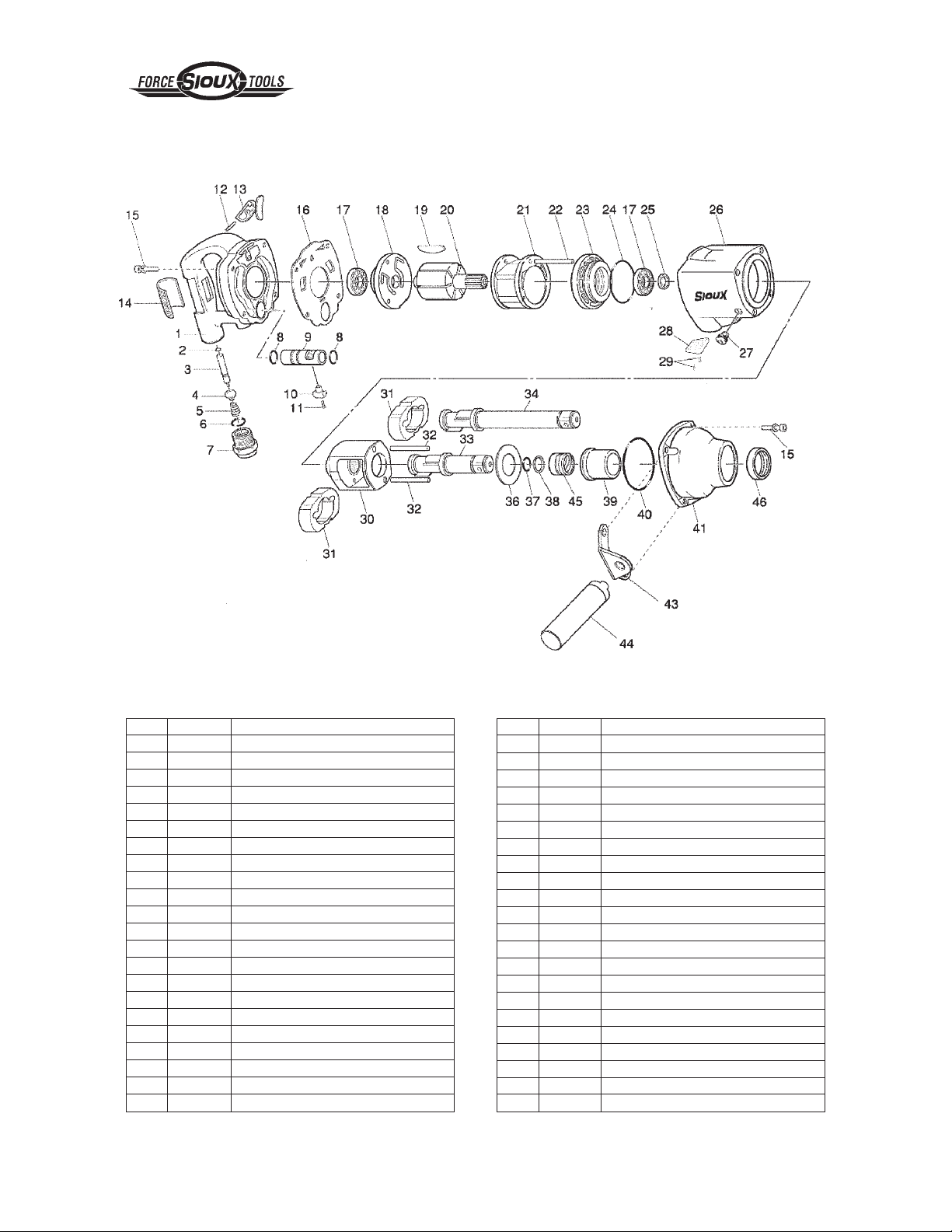

Dismantling & Assembly Instructions

The models 5095 and 5095L are identical except that the anvil
(34) is 6" longer on model 5095L than anvil (33) on model 5095.
Disconnect tool from air supply.
First remove the side handle (44) by unscrewing 4 capscre ws (15)
and remove handle bracket (43). Take out plug (27) and drain the
oil from the front end into a suitable container. Grip the throttle
handle (1) in a vise fitted with soft jaws and remove 4 front end cap
screws (15) and pull off clutch case (41) complete with O-ring (40).
Oil seal (46) may be hooked out of and anvil bushing (39) pressed
out of clutch case (41). Pull off hammer assembly and pull out
anvil (33) or (34) from hammer cage (30) and remove hammer
(31), 2 hammer pins (32). Take off anvil spacer (36) and socket
ring (38) and O-ring (37) from anvil (33) or (34). Take out 2 set
screws (29) and remove exhaust deflector (28). Take out 4 cap
screws (15) and pull off motor housing (26) complete with motor
assembly. Take off gasket (16) from throttle handle (1).
Holding motor housing (26), tap the splined end of rotor (20) to
remove the complete motor assembly from housing (26). Take out

guide pin (22) and pull off rear plate (18) assembly and front plate
(23) assembly from rotor (20) thus releasing cylinder (21). Note
the orientation of cylinder (21) to plates (18) and (23) for reassem­bly. Take out 6 rotor blades (19) from rotor (20). Tap out bearing
(17) from rear plate (18) and tap out bearing (17) and remove oil
seal (25) and O-ring (24) from front plate (23). Drive out 2 spring
pins (12) and take off trigger (13) as fitted. Drive out cap screw
(11) and pull out air regulator (9) with O-ring (8) carefully. Unscrew
hose adpator (7) with O-ring (6) and take out spring (5), valve pin (3)
with O-ring (2) and valve ball (4) may be remov ed from valve pin (3).

Reassembly

Clean all components and examine for wear, cracks, etc.
before reassembling. Look in particular for wear and cuts on oil
seals and O-rings, wear on rotor blades (19), and wear and cracks
on hammer cage (30), 2 hammer pins (32), hammer cam (31) and
anvils (33) and (34) particularly around the area of the square drive.
Make sure that socket ring (38) and O-ring (37) on anvils (33) and
(34) will still adequately retain a socket. Make sure that the faces
of end plates (18) and (23) that abut cylinder (21) are flat and free
from surface markings and burrs. If necessary, lap faces with a
very fine grade of abrasive paper. Use only manufacturer or
authorized distributor replacement parts. Coat all parts with a
suitable pneumatic motor lubricating oil and assemble in the
reverse order . NOTE: when reassembling the motor assembly into
the motor housing (26), first build motor assembly and set aside.
Grip the handle housing (1) in a vise with gasket face
uppermost. Lay on gasket (16) and motor assembly, making sure
that guide pin (22) locates in the matching hole through the gasket
and into the end face of handle housing (1). Slide motor housing
(26) over motor assembly pushing the motor housing up to the
gasket (16) and secure with 4 screws (15).
On completing assembly , ensure that all parts are locked tight, the
anvil will rotate, and the trigger reverse valve and air regulator
mechanism all operate freely. Remove oil plug (27) and pour into
the front end 1.35 fl. oz. (40ml) of a standard SAE20W oil and
replace and tighten oil plug (27). Do not ov erfill as this will result in
a reduction in power of the tool. Pour into the hose adaptor, with
the trigger depressed, 10 ml of a pneumatic tool lubricating oil (one
preferably containing a rust inhibitor). Connect tool to a suitable air
supply and run the tool slowly for 2 to 3 seconds to allow the oil to
circulate. Reset for required operation – see Operating.

Operation Specification

5095 5095L

Avg. Air Consumption

Torque Range

Max. Torque

Air Inlet Thread

Overall Length

14.2 ins. (355 mm) 19.0 ins. (477 mm)

8.6 cfm (62 scfm)

500-1200 ft.lb. (678-1627 Nm)

1600 ft. lbs. (2170 Nm)

1/2-14NPT

at 90 PSIG/6.2 bar

Declaration of Conformity

CE

Sioux T ools Inc.

250 Snap-on Drive, Murphy, NC 28906, U.S.A.

declare under our sole responsibility that the product

Models 5095 & 5095L 1" Impact Wrenches, Serial Number

to which this declaration relates is in conformity with the following standard(s) or other normative document(s)

EN792 (Draft), EN292 Parts 1 & 2, ISO 8662 Parts 1 & 7, Pneurop PN8NTC1

following the provisions of 89/392/EEC as amended by 91/368/EEC & 93/44/EEC Directives

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Mark Pezzoni (President, Power Tool Group)

Name and signature or equivalent marking of authorized person

Printed in Japan

Page No 3

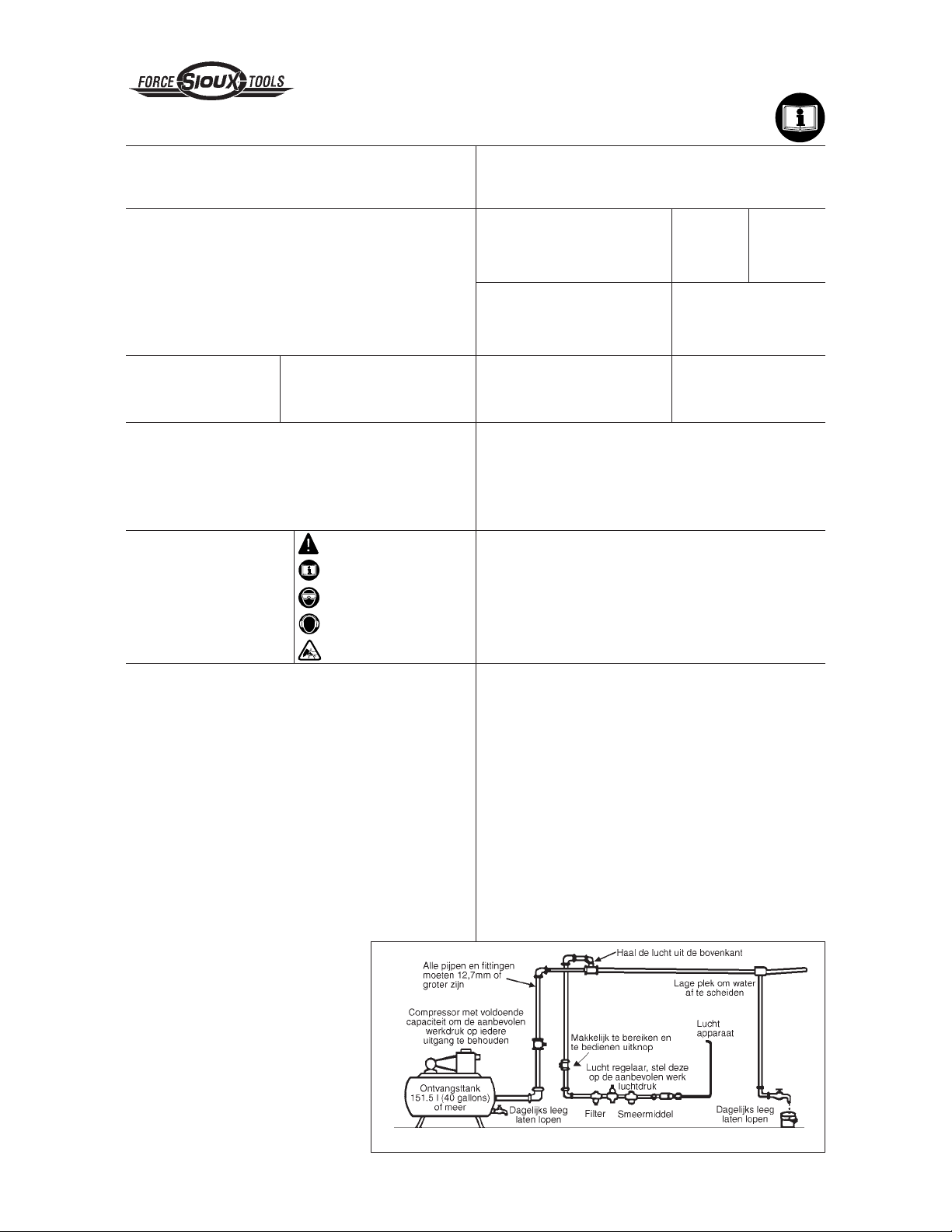

Modèles 5095 / 5095L

Clé à chocs à poignée D

de 1" (25,4 mm)

Instructions de fonctionnement

Comprend : Utilisation prévue, stations de travail, mise en
service, fonctionnement, démontage, montage et règles de
sécurité.

Fabricant/Fournisseur

Sioux T ools, Inc.
250 Snap-on Drive
P.O. Box 1596
Murphy, NC 28906
U.S.A.
Tel No. 828-835-9765 Fax No. 828-835-9685

Poids net du produit
5095 5095L

7,92 Kg 8,62 Kg

Emploi conseillé d’un
dispositif d’équilibrage ou
d’un support. OUI

Important

Lisez attentivement ces instructions avant d’installer, de faire
fonctionner, d’entretenir ou de réparer cet outil. Gardez ces
instructions dans un endroit sûr et facilement accessible.

Type de produit

Clés à chocs à poignée D
de 1" (25,4 mm)

Tours par
minutes max

5.000

t/min

CE

Numéro du modèle

5095
5095L

Alésage de tuyau recommandé

(Enclume de 152mm)

Taille minimum

13 mm

Numéro de série

Longueur maximum de

tuyau recommandée

10 m

Pression d’air

De fonctionnement
recommandée 6,2 bar

Maximum 6,2 bar

Messages de sécurité

Équipement de

Lunettes de sécurité OUI
Gants de sécurité
Bottes de sécurité
Masques
Protecteurs auriculaires OUI

sécurité personnelle

MISE EN GARDE

Lisez toujours les instructions
avant d’employer des outils
électriques

Portez toujours des lunettes de
sécurité

Portez toujours des dispositifs
de protection antibruit

Évitez l’exposition prolongée
aux vibrations

Règles de sécurité pour l’emploi des clés
à chocs 5095 / 5095L

• Employez seulement des douilles, rallonges, cardans,

etc. pour clé à choc qui réspondent aux conditions
nominales de fonctionnement de la clé à chocs.

• Une exposition prolongée aux vibrations peut causer des

blessures.

• Lisez les instructions avant d’employer cet outil. Tous le

opérateurs doivent connaître parfaitement son utilisation
et connaître ces règles de sécurité.

• Ne dépassez pas la pression d’air de fonctionnement

maximum.

• Employez l’équipement de protection personnelle

recommandé.

• Certaines poussières engendrées par le ponçage, le

sciage, le meulage, le perçage pneumatique et d’autres
activités de construction contiennent
des produits chimiques qui sont connus
comme provoquant le cancer, des
anomalies congénitales et d’autres
troubles reproductifs.

• Employez seulement de l’air comprimé

dans les conditions recommandées.

• Si l’outil semble mal fonctionner, arrêtez

immédiatement son emploi et faites-le
réparer. S’il est difficile d’enlever l’outil de
son aire de service, arrêtez l’arrivée d’air et
fixez une note d’avertissement manuscrite
à l’outil.

• Si l’outil doit être employé avec un

dispositif d’équilibrage ou de suspension,

Système d’alimentation d’air recommandé Figure 1

Page No 4

Niveau sonore:

Niveau de pression sonore 104,0 dB (A)

Niveau de puissance sonore 117,0 dB (A)
Méthode de test: Testé selon le code de test

Pneurop PN8NTC1 et la norme ISO 3744.
Niveau de vibrations 5095 – 8,5 m/s

5095L – 8,8 m/s

2
2

Méthode de test: testé selon les normes ISO

8662, sections 1 & 7

assurez-vous que l’outil est bien fixé à ce système de
suspension ou de support.

• Quand vous employez l’outil, tenez toujours le corps et les
mains à l’écart des accessoires de travail fixés à l’outil.

• Cet outil n’est pas isolé électriquement. N’employez
jamais cet outil si vous risquez d’entrer en contact avec de
l’électricité.

• Quand vous employez cet outil, prenez une position ferme
et tenez bien l’outil pour compenser toutes forces de
réaction qui pourraient être causées par le fonctionnement
de l’outil. Ne serrez pas trop fort dans les mains.

• Employez seulement des pièces de rechange correctes
pour l’entretien et les réparations. N’improvisez pas de
réparations temporaires. L’entretien et les réparations ne
doivent être effectuées que par du personnel qualifié.

• Ne bloquez pas les valves “On/Off” en position dans la
position “On” (en service). Le levier de commande doit

toujours être libre de retourner dans la position “Off” (hors
service) quand on le relâche.

• Arrêtez toujours l’arrivée d’air à l’outil et appuyez sur la
valve “On/Off” pour purger l’air du tuyau d’alimentation
avant de placer, enlever ou régler les accessoires de travail
sur l’outil.

• Avant d’utiliser cet outil, assurez-vous qu’un robinet d’arrêt
a été placé sur la conduite d’alimentation et que vous
connaissez sa position et que vous pouvez y accéder
facilement pour arrêter l’alimentation en cas d’urgence.

• Vérifiez l’usure du tuyau et des raccords régulièrement.

• Faites attention de ne pas accrocher les vêtements, les
cheveux, les ceintures, les torchons de nettoyage, les
bagues, la bijouterie, les montres, les bracelets, etc., dans
une pièce en mouvement. Ceci risquerait de rapprocher le
corps ou une partie du corps contre ces pièces en
mouvement de l’outil et peut être extrêmement dangereux.

• Il est entendu que les utilisateurs adopteront des pratiques
de travail sans danger et observeront tous les règlements
locaux, régionaux ou nationaux lors de l’installation, de
l’emploi ou de l’entretien de l’outil.

• Faites attention que la sortie d’air ne soit pas dirigée vers
une autre personne ou quelque matériel ou substance qui
pourrait être contaminé par des gouttelettes d’huile. Quand
vous lubrifiez un outil pour la première fois ou si
l’échappement a un contenu trop élévé en huile, éloignez
l’air d’échappement des surfaces très chaudes et des
flammes.

• Ne déposez jamais l’outil avant l’arrêt total des accessoires
de travail.

• Quand l’outil n’est pas employé, arrêtez l’alimentation d’air
et appuyez sur le levier pour purger l’air de la conduite
d’alimentation. Si vous pensez ne pas l’employer pendant
un certain temps, commencez par le lubrifier, puis
déconnectez l’alimentation d’air et rangez-le dans une
pièce à température ambiante et non humide.

• Si l’outil passe à un utilisateur nouveau ou peu
expérimenté, soyez sûr que ces instructions lui sont
données en même temps que l’outil.

• N’enlevez pas les dispositifs de sécurité dont le fabricant a
équipé l’outil, comme les protège-roues, gâchette de
sécurité, régulateurs de vitesse, etc.

• Autant que possible, fixez la pièce sur laquelle vous
travaillez dans un collier de serrage, un étau, etc. pour
l’immobiliser durant le travail. Soyez toujours bien en
équilibre. Il ne faut jamais vous pencher ni étendre le bras
excessivement.

• Essayez de faire correspondre l’outil avec le travail.
N’employez pas un outil qui est trop léger ou trop lourd pour
le travail, en cas de doute, demandez conseil.

• De manière générale, cet outil ne convient pas pour le
travail sous l’eau ou à proximité d’explosifs - demandez
l’avis du fabricant.

• L’aire de travail devrait être libre d’encombrements pour
permettre un travail sans danger. Si possible et pratique,
essayez d’enlever toutes obstructions inutiles avant de
commencer à travailler.

• Employez toujours un tuyau d’air et des raccords dont les
conditions nominales de fonctionnement sont au moins une
fois et demi plus grandes que la pression de
fonctionnement maximum de l’outil.

Utilisation prévue de l’outil —
5095 / 5095L

Cet outil est destiné à serrer et à desserrer des fixations filetées
dans les limites établies par le fabricant. Il ne faut l’employ er qu’av ec
des douilles à entraînements femelles carrés pour clés à chocs de
25,4 mm. N’employez que des douilles pour clés à chocs.
Vous pouv ez employer des r allonges, des cardans et des adaptateurs
entre l’entraînement carré de la clé à chocs et l’entraînement carré
femelle de la douille.
N’employez pas l’outil dans un autre but que celui spécifié sans av oir
préalablement consulté le fabricant ou le fournisseur autorisé par le
fabricant. Un usage non prévu peut être dangereux.
N’employez jamais la clé à chocs comme marteau pour déloger ou
redresser les fixations dont le filetage est faussé. N’essayez jamais
de modifier l’outil pour d’autres usages et ne modifiez jamais l’outil
même pour l’employer comme outil de serrage.

Stations de travail

Cet outil est destiné à un usage manuel seulement. On recommande
d’employer l’outil en position debout et sur un sol ferme. On peut
l’employer dans d’autres positions mais av ant un tel usage, l’opérateur
doit se trouver dans une position stable, av oir l’outil bien en main, et
être conscient que l’outil, lorsqu’il enlève des dispositifs de fixation,
peut se déplacer à grande vitesse. Il f aut toujours tenir compte de ce
mouvement très rapide vers l’arrière pour éviter des accidents
possibles, comme le piégeage d’une main, d’un bras ou du corps.

Mise en service

Alimentation d’air

Employez une alimentation d’air propre et lubrifiée qui apporte une
pression d’air mesurée à l’outil de 6,2 bar quand l’outil est en marche,
avec la manette de commande complètement enfoncée et le
régulateur d’air en position d’ouverture maximum. Employ ez un tuyau
de la longueur et de la taille recommandées. Il est conseillé de con­necter l’outil à l’alimentation d’air selon les indications de la figure 1.
Ne connectez pas l’outil directement à un raccord rapide, employez
un tuyau de fléchissement ou d’amorce d’environ 30 cm de long. Ne
connectez pas l’outil aux conduites d’air sans incorporer un robinet
d’arrêt d’accès et d’usage faciles. L’alimentation d’air doit être lubrifiée.
Il est fortement conseillé d’employer un filtre à air, un régulateur et
un lubrificateur (FRL) comme indiqué à la figure 1, car cela permet
une alimentation d’air propre et lubrifié à la bonne pression à l’outil.
Vous pouvez obtenir les détails de cet équipement auprès de votre
revendeur. Si vous décidez de ne pas employer cet équipement, il
faut lubrifier l’outil en arrêtant l’alimentation d’air, puis en purgeant la
pression la conduite en appuyant sur le levier de commande.
Déconnectez la conduite d’air et versez une cuillerée (5 ml) d’huile
pour moteur pneumatique (avec antirouille de préférence) dans
l’adaptateur de tuyau (7). Reconnectez l’outil à l’alimentation d’air et
mettez l’outil en marche pendant quelques secondes pour que la
circulation d’air permette la distribution de l’huile. Si l’outil est employé
fréquemment, ou si l’outil ralentit ou perd de sa puissance, lubrifiez­le tous les jours. Quand v ous lubrifiez l’outil, veillez aussi à ce que le
filtre à air dans l’adaptateur de tuyau (7) soit propre.
Il est conseillé de vérifier l’étanchéité des joints de l’ensemble de la
fixation filetée avec un appareil de mesure adéquat.
La pression d’air recommandée à l’outil en marche est de 6,2 bar.

Fonctionnement

Le rendement de la clé à chocs en bonne condition dépend de trois
facteurs principaux:
a) la pression d’air d’arrivée.
b) le temps que la clé à chocs est actionnée sur le joint. Le temps

normal nécessaire pour les joints de tension moyenne est de 3
à 5 secondes.

c) le réglage du régulateur d’air pour un joint donné à une pression

donnée pendant un temps donné.
Le régulateur d’air (9) peut être employé pour faire varier le rendement
de la clé à chocs si vous n’avez pas d’autres mo yens de commande .
On conseille fortement d’employer un régulateur de pression extérieur ,
de préférence faisant partie du filtre/régulateur/ lubrificateur (FRL) pour
contrôler la pression d’arrivée d’air, de manière à pouvoir contrôler la
pression et le serrage nécessaire à un joint de fixation fileté.
Il n’existe pas de réglage constant et fiable du couple pour une clé à
chocs de ce type. On peut cependant employer le régulateur d’air
pour ajuster le couple au serrage approximatif d’un joint fileté connu.
Pour régler l’outil au couple désiré, choisissez un écrou ou une vis
dont le serrage est connu, de la même taille, du même filetage, et
dont le filetage est dans le même état que celui sur lequel vous désirez
travailler. Tournez le régulateur vers la position basse, placez la clé
sur l’écrou et augmentez graduellement la puissance (faites tourner
le régulateur pour admettre plus d’air) jusqu’à ce que l’écrou tourne
légèrement dans la direction de serrage. L’outil peut à présent
reproduire ce serrage, notez le réglage du régulateur pour utilisations
futures. Quand le serrage d‘écrous ne demande pas de valeurs de
couple critiques, serrez l’écrou jusqu’à ce qu’il soit à niveau, puis
donnez un quart ou un demi-tour supplémentaire (un peu plus s’il
faut serrer des joints). Pour la puissance additionnelle nécessaire
pour le desserrage, tournez le régulateur dans sa position ouverte
maximum. La clé à chocs est destinée à être employée avec des
écrous de 25,4 mm. Les caractéristiques assignées doivent être
diminuées pour les étriers, les boulons de liaison, les longues vis
d’assemblage, les écrous à double profondeur, s’il y a beaucoup de
rouille et pour les fixations à ressort qui absorbent beaucoup de la
puissance d’impact. Si possible, fixez ou calez l’écrou pour éviter le
retour élastique.
Faites tremper les écrous rouillés dans de l’huile de dégrippage et
cassez le joint de rouille avant de les enlever avec une clé à chocs.
Si l’écrou ne commence pas à bouger après 3 à 5 secondes,

Page No 5

employez une clé à chocs plus grande. N’employez pas une clé à
chocs au-delà des conditions nominales de fonctionnement car cela
réduira la longévité de l’outil. Note : Le couple réel sur une fixation
est lié directement à la fermeté du joint, la vitesse de l’outil, la
condition de la douille et le temps d’impact de l’outil.
Employez la liaison la plus simple possible entre l’outil et la douille.
Chaque connexion absorbe de l’énergie et réduit la puissance.
Le levier gauche/droite situé du côté inférieur de la poignée porte un
«F» d’un côté et un «R» de l’autre. Pour une rotation vers la droite
(dans le sens des aiguilles d’une montre) de l’enclume, faites tourner
le levier vers la gauche pour aligner la flèche sur la poignée avec le
«F». Pour une rotation vers la gauche de l’enclume (dans le sens
inverse des aiguilles d’une montre), faites tourner le levier
complètement vers la droite pour aligner la flèche sur la poignée
avec le «R». Assurez-vous que le «F» ou le «R» est bien aligné a vec
la flèche avant de pousser sur la gâchette.
Le régulateur d’air situé dans le fond de la poignée peut se placer
dans quatre positions différentes. La position «0» indique aucun choc.
«1» indique la puissance la plus faible et «4» la puissance la plus
haute. Les enclumes des clés ont des trous dans le carré conducteur
pour des fixations de douille à goupille et anneau. La goupille faite
de plastique armé d’acier est insérée dans le trou de la douille et
dans le carré conducteur et tenue en place par un anneau. Un filtre
à air se trouve dans l’adaptateur de tuyau (7). Vérifiez régulièrement
que ce filtre n’est pas bloqué, surtout si l’outil ralentit ou perd de sa
puissance. Enlevez l’adaptateur de tuyau (7) pour nettoyer le filtre.
La clé est livrée avec une poignée auxiliaire que l’on peut placer sur
le caisse d’embrayage (41). Fixez la poignée (44) aux le support de
poignée (43) avec les vis de fixation avec rondelle (15).
Pour obtenir de bons résultats:

1) Employez toujours des douilles à chocs de la bonne taille.

2) Si possible, employez des douilles de plus grande profondeur
au lieu de rallonges.

3) N’employez pas de douilles trop grandes, usées ou fêlées.

4) Tenez la clé de manière à ce que la douille soient bien en place
sur la fixation. Tenez la clé bien en main, sans trop serrer, en
poussant légèrement.

Instructions de démontage
et de montage

Les modèles 5095 et 5095L sont identiques si ce n’est que l’enclume
(34) est de 152 mm plus longue sur le modèle 5095L que l’enclume
(33) sur le modèle 5095.
Déconnectez l’outil de l’alimentation d’air.
Commencez par enlever la poignée (44) par enlever les 4 vis de
fixation (15) et enlevez le support de poignée (43). Enle vez le bouchon
d’huile (27) et drainez l’huile de la partie avant de l‘outil dans un
récipient adéquat. Placez la poignée de commande (1) dans un étau
à mâchoires douces et enlevez les 4 vis de fixation (15) et retirez le
caisse d’embrayage (41) avec le joint torique (40). Retirez avec un
crochet le joint d’huile (46) et poussez sur la douille d’enclume (39)
pour la faire sortir du caisse d’embrayage (41). Retirez l’ensemble
du marteau et retirez l’enclume (33) ou (34) de la cage de marteau
(30) et enlever le marteau (31) et les 2 goupilles de marteau (32).
Retirez la bague d’espacement de l’enclume (36) et l’anneau de
douille (38) et le joint torique (37) de l’enclume (33) ou (34). Retirez
les 2 vis de fixation (29) et enlevez le déflecteur d’échappement (28).
Retirez les quatre vis de fixation (15) et retirez le boîtier de moteur
(26) avec l’ensemble du moteur. Retirez le joint (16) de poignée de
commande (1).
En tenant le boîtier de moteur (26), frappez légèrement sur le bout

nervuré du rotor (20) pour enlever l’ensemble entier de moteur du
boîtier (26). Retirez le tenon de guidage (22) et retirez l’ensemble de
plaque arrière (18) et l’ensemble de plaque avant (23) du rotor (20),
libérant ainsi le cylindre (21). Notez l’orientation du cylindre (21) par
rapport aux plaques (18) et (23) pour le remontage. Retirez les 6
pales de rotor (19) du rotor (20). F rappez légèrement sur le roulement
(17) pour le faire sortir de la plaque arrière (18) et faites sortir le
roulement (17) et enlevez le joint d’huile (25) et le joint torique (24)
de la plaque avant (23). F aites sortir les deux goupilles ressorts (12)
et enlevez la gâchette (13). Faites sortir la vis de fixation (11) et
retirez le régulateur d’air (9) avec le joint torique (8) en faisant atten­tion. Dévissez l’adaptateur de tuyau (7) avec le joint torique (6) et
retirez le ressort (5), la goupille de soupape (3) avec le joint toriques
(2), et retirez la bille de soupape (4) de la goupille de soupape (3).

Remontage

Nettoyez toutes les pièces et vérifiez qu’elles ne sont pas usées ou
fissurées avant le remontage. Vérifiez surtout qu’il n’y a pas de
coupures et d’usure sur les joints toriques et les joints d’huile, d’usure
sur les pales de rotor (19), et d’usure et de fissures sur la cage de
marteau (30), les deux goupilles de marteau (32), la came de marteau
(31) et les enclumes (33) ou (34) surtout sur le carré conducteur.
Assurez-vous que la bague de douille (38) et le joint torique (37) sur
les enclumes (33) et (34) peuvent toujours retenir la douille. Assurez­vous que les surfaces des plaques d’extrémité (18) et (23) qui
touchent le cylindre (21) sont planes et n’ont pas de barbes ou de
marques. Si nécessaire, rodez les surfaces avec un papier abrasif
de grain très fin. Remplacez toutes les pièces abîmées avec des
pièces fournies par le fabricant. Enduisez légèrement toutes les
pièces d’huile pour outil pneumatique et remontez en ordre inverse.
NOTE : quand vous remontez l’ensemble du moteur dans le boîtier
de moteur (26), commencez par construire l’ensemble de moteur et
mettez-le de côté. Placez le boîtier de poignée (1) dans un étau
avec la face du joint vers le haut. Placez le joint (16) et l’ensemble du
moteur, en vous assurant que le tenon de guidage (22) se place
dans le trou dans le joint et dans le bout du boîtier de poignée (1).
Faites glisser le boîtier de moteur (26) sur l’ensemble de moteur en
poussant le boîtier de moteur jusqu’au joint (16) et fixez-le avec 4 vis
(15).
Une fois le remontage terminé, vérifiez que toutes les pièces sont
bien serrées, que l’enclume tourne, et que le mécanisme de
commande d’inversion et de régulateur d‘air fonctionnent librement.
Enlevez le bouchon d’huile (27) et versez 40ml d’huile standard 20W
SAE, remettez le bouchon en place et serrez-le. Ne mettez pas plus
d’huile que nécessaire car cela diminuerait la performance de l’outil.
Tenez la gâchette enfoncée, et versez environ 10ml d’une huile pour
outil pneumatique (contenant de préférence de l’antirouille) dans
l’adaptateur de tuyau. Connectez l‘outil à l’arrivée d’air et faites-le
marcher pendant 2 ou 3 secondes pour permettre la circulation de
l’huile, puis réglez-le pour le fonctionnement. Référez-vous à la sec­tion «Fonctionnement».

Spécifications de fonctionnement

5095 5095L

Consommation d’air moyenne

Couple moteur

Couple Maximum

Filetage de l’entée d’air

Longueur totale

355 mm 477 mm

@ 6,2 bar

245 l/min

de 678 à 1627 Nm

2170 Nm

1/2 -14NPT

Déclaration de conformité

CE

Sioux T ools Inc.

250 Snap-on Drive, Murphy, NC 28906, U.S.A.

Clés à chocs de 1" Modèles 5095 / 5095L, numéro de série

Nous déclarons sous notre propre responsibilité que ce produit es en conformité
avec les normes ou documents normalisés suivants EN792 (version préliminaire),
EN292 Sections 1 & 2, ISO 8622 sections 1 & 7, Pneurop PN8NTC1 selon les
réglementations 89/392/EEC, 91/368/EEC & 93/44/EEC.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Mark Pezzoni (Président, Groupe outils pneumatiques)

Nom et signature de la personne autorisée

Page No 6

Imprimé au Japon

Modell 5095 / 5095L

1 Zoll Schlagschrauber mit D-griff

Betriebsanweisung

Inhalt: Vorgesehener Verwendungszweck, Arbeitsstationen,
Inbetriebnahme, Bedienung, Auseinanderbau, Zusammenbau
und Sicherheitsvorschriften

Hersteller/Lieferant

Sioux T ools, Inc.
250 Snap-on Drive
P.O. Box 1596
Murphy, NC 28906
U.S.A.
Tel No. 828-835-9765 Fax No. 828-835-9685

Nettogewicht des Produktes

5095 5095L

7,92 Kg 8,62 Kg

Verwendung einer Ausgleichs
– bzw. Stützvorrichtung
empfohlen: JA

Luftdruck

Empfohlener Arbeitsdruck 6,2 bar
Höchstdruck 6,2 bar

SICHERHEITSHINWEISE

Persönliche

Sicherheitsausrüstung

Verwendung:
von Schutzbrille JA
von Schutzhandschuhen
von Schutzschuhen
von Atemschutz
von Gehörschutz JA

WARNUNG

Vor dem Gebrauch von
angetriebenen Werkzeugen immer
die Anweisungen durchlesen

Immer Schutzbrille tragen

Gehörschutz tragen

Sich nicht über einen längeren
Zeitraum Vibrationen aussetzen

Sicherheitshinweise für den
Gebrauch der 5095 und 5095L
Schlagschrauber

- Nur Aufsätze, Verlänerungstücke, Universalgelenke usw.

verwenden, die für einzatz mit einem Schlagschrauber
geeignet sind.

-Sich über einen längeren Zeitraum Vibrationen

auszusetzten, kann zu Verletzungen führen.

- Alle Anleitungen vor dem Gebrauch dieses Werkzeugs

durchlesen. Alle Bediener müssen mit dem Gebrauch
dieses Werkzeugs und den Sicherheitsv orschriften vertraut
gemacht werden.

- Nicht den Höchstarbeitsdruck überschreiten.

-Persönliche Sicherheitsausrüstung wie empfohlen tragen.

- Durch Maschinenschleifen, Sägen, Schleifen, Bohren und

andere Tätigkeiten auf Baustellen kann Staub mit
Chemikalien freigesetzt werden, die Krebs, Geburtsfehler
und andere Schäden am
Fortpflanzungssystem verursachen
können.

-Nur unter den empfohlenen

Bedingungen Druckluft verwenden.

- Bei Fehlfunktionen des Werkzeugs

dieses nicht mehr verwenden, und es
sofort warten und reparieren lassen.
Wenn das Werkzeug weiterhin
verwendet werden muss, die Luftzufuhr
abschalten, und einen Warnhinweis am
Werkzeug anbringen.

-Wenn das Werkzeug mit einer A usgleichs

– oder einer anderen Aufhängungs­vorrichtung verwendet wird, sicherstellen,
dass das Werkzeug fest an einer
Ausgleichs – bzw. Aufhängungs­vorrichtung angebracht worden ist.

Page No 7

Wichtig

Diese Anweisungen vor der Montage, dem Betrieb, der Wartung
oder der Reparatur dieses Werkzeugs sorgfältig lesen. Diese
Anweisungen sicher und leicht zugänglich aufbewahren.

Produktgruppe

1 Zoll Schlagschrauber
mit D-griff

Modell Nr.

Max, U/Min

5.000

Zyklen pro
Minute

Serien Nr.

CE

5095
5095L

Schlauchdurchmesser

Mindestgröße 13 mm

Lärmpegel:

Testverfahren: Getestet nach dem Pneurop-

Testcode PN8NTC1 und der ISO-Norm Nr. 3744

Vibrationspegel: 5095 8,5 m/Sek.

Testverfahren: Getestet nach der ISO-Norm

8662 Teile 1 & 7

- Das Werkzeug ist nicht elektrisch isoliert. Niemals das
Werkzeug berühren, wenn auch nur die
geringsteWahrscheinlichkeit besteht, mit stromführenden
Teilen in Berührung zu kommen.

- Immer beim Gebrauch des Werkzeugs eine standfeste
Position einnehmen. Das W erkzeug fest halten, um es trotz
der von dem laufenden Werkzeug ausgehenden Kräfte
führen zu können. Beim Festhalten nicht verkrampfen.

- Nur ordnungsgemäße Ersatzteile für die Wartung und
Reparatur verwenden. Nicht improvisieren, und keine
notdürftigen Reparaturen vornehmen. Größere Wartungs–
und Reparaturarbeiten sollten von geschultem Personal
vorgenommen werden.

-Keine Sperre, Klebeband oder Draht zum Halten des „An/
Aus”-Ventils in „An”-Position verwenden. Der
Drosselklappenhebel muss jederzeit beim Loslassen in die
„Aus”-Position zurückkehren können.

- Immer die Druckluftzufuhr zum Werkzeug ausschalten, und
zum Ablassen der Luft aus dem Luftschlauch das „An/

(6")

Empfohler

Empfohlene

Schauchlänge

max. 10 m

Lärmdruckpegel 104,0 dB (A)
Lärmleistungspegel 117,0 dB (A)

5095L 8,8 m/Sek.

Abbildung 1Empfohlenes Luftzufuhrsystem

Aus”-Ventil drücken, bevor der Arbeitsaufsatz am
Werkzeug montiert, entfernt oder eingestellt wird.

-Vor dem Gebrauch des W erkzeugs sicherstellen, dass sich
eine Absperrvorrichtung in der Zufuhrleitung befindet. Die
Lage dieser Absperrvorrichtung muss bekannt und leicht
zugänglich sein, um die Luftzufuhr im Notfall abstellen zu
können.

- Den Schlauch und die Anschlussstücke regelmäßig auf
Abnutzung untersuchen.

- Darauf achten, dass sich die beweglichen Teile des
Werkzeugs nicht in Kleidung, Haar, Krawatten,
Reinigungstüchern, Ringen, Schmuck, Armbanduhren,
Armbändern usw. verfangen können. Dies könnte dazu
führen, dass der menschliche Körper oder Körper teile in
Richtung Werkzeug gezogen werden, was zum äußerst
gefährlichen Kontakt mit den beweglichen Teilen des
Werkzeugs führen könnte.

- Es wird erwartet, dass Bediener sichere Arbeitspraktiken
anwenden und dass sie alle örtlichen, regionalen oder
länderspezifischen Vorschr iften bei der Montage, dem
Gebrauch und der Wartung des Werkzeugs beachten.

- Sicherstellen, dass die Abluft nicht auf andere Personen
bzw. Materialien oder Substanzen gerichtet wird, die durch
Ölspritzer verunreinigt werden könnten. Beim ersten
Schmieren des Werkzeugs oder wenn die Abluft des
Werkzeugs einen hohen Ölgehalt aufweist, darf die Abluft
nicht in die Nähe von sehr heißen Oberflächen oder
Flammen gelangen.

-Niemals das Werkzeug ablegen, solange der
Arbeitsaufsatz noch läuft.

- Bei Nichtgebrauch des Werkzeugs die Luftzufuhr abstellen
und mit dem Auslöser/Hebel die Luft aus der Zufuhrleitung
ablassen. Wenn das Werkzeug für längere Zeit nicht
benutzt wird, es zunächst schmieren, von der Luftzufuhr
abtrennen und an einem trockenen Ort bei
durchschnittlicher Raumtemperatur lagern.

-Wenn das Werkzeug an einen neuen, unerfahrenen
Benutzer weitergegeben wird, sicherstellen, dass auch
diese Anleitungen zusammen mit dem Werkzeug
übergeben werden.

-Keine vom Hersteller am Werkzeug angebrachten
Sicherheitsvorrichtungen entfernen oder verschieben. Die
gilt für Schleifscheibenschutzhauben, Sicherheitsauslöser,
Drehzahlregler usw.

-Wenn möglich das Werkstück mit Klemmzwingen, einem
Schraubstock usw. sichern, damit es sich während der
Bearbeitung nicht verschiebt. Jederzeit die Balance
wahren, und sich nicht überstrecken oder versuchen, zu
weit entfernt liegende W erkstücke zu erreichen.

- Für jeden Arbeitsvorgang das passende Werkzeug
verwenden. Niemals ein zu leichtes oder zu schweres
Werkzeug für einen Arbeitsvorgang verw enden. Im Zweif el
einen Fachmann um Rat bitten.

- Im Allgemeinen kann dieses Werkzeug nicht unter Wasser
oder in einer Umgebung mit Explosionsgefahr verwendet
werde. Fragen Sie den Hersteller um Rat.

- Sicherstellen, dass der Arbeitsbereich aufgeräumt ist, um
die Arbeit sicher ausführen zu können. Wenn möglich,
unnötige Hindernisse vor dem Arbeitsbeginn aus dem Weg
räumen.

- Immer Luftschläuche und Verbindungsstücke verwenden,
die einem nominalen Arbeitsdruck von wenigstens dem 1
1/2 fachen des Höchstarbeitsdrucks des Werkzeugs
standhalten.

Vorgesehener Einsatzbereich des
Werkzeugs – 5095 / 5095L

Der Schlagschrauber ist zum Festziehen und Lösen von
Verbindungselementen mit Gewinden innerhalb des vom Hersteller
genannten Einsatzbereichs gedacht. Er darf nur mit geeigneten 25,4
mm Innenvierkantaufsätzen für Einschlagmuttern verwendet werden.
Es dürfen nur für Drehschlagschrauber geeignete Steckaufsätze
verwendet werden.
Geeignete Verlängerungen, Universalgelenke und Steck­aufsatzadapter zwischen dem Vierkantantrieb des Schlagschraubers
und dem Innenvierkantantrieb des Steckaufsatzes können eingesetzt
werden.
Dieses Werkzeug niemals für andere Anwendungszwecke in
irgendeiner Weise verändern, ohne zuv or den Hersteller oder einen
seiner Vertragshändler um Rat zu fragen. Dies könnte sich als
gefährlich erweisen.
Niemals einen Schlagschrauber zum Hämmern verwenden, um
Verbindungselemente mit verkanteten Gewinden zu entfernen oder
auszurichten. Das W erkzeug niemals für andere Anwendungszwecke
in irgendeiner Weise verändern. Dies gilt auch, wenn es wie
empfohlen als Drehschrauber verwendet werden soll.

Arbeitsstationen

Das Werkzeug sollte nur als mit der Hand gehaltenes und bedientes
Werkzeug eingesetzt werden. Es wird empf ohlen, das W erkzeug nur
in einer standfesten Position zu benutzen. Es kann in anderen
Positionen verwendet werden, wobei der Bediener sich jedoch in
einer sicheren Position mit festem Halt und sicherer Stütz e befinden
muss. Er muss darauf vorbereitet sein, dass sich das Werkzeug
schnell von dem sich lösenden Verbindungselement weg bewegen
kann. Diese rückwärtige Bewegung muss immer einkalkuliert werden,
um ein Verfangen des Werkzeugs mit den Hände, Armen bzw. dem
Körper zu vermeiden.

Inbetriebnahme

Luftzufuhr

Eine saubere, geschmierte Luftzufuhr verwenden, die dem laufenden
Werkzeug einen regulierten Luftdruck von 6,2 bar zuführt, wenn der
Auslöser ganz herunter gedrückt wird und die Öffnung des Luftreglers
für maximalen Luftdurchsatz ganz geöffnet ist. Die empfohlene
Schlauchgröße- und -länge verwenden. Es wird empfohlen, das
Werkzeug an eine wie in Abbildung 1 gezeigte Luftzufuhr
anzuschließen. Das Werkzeug nicht direkt an eine Schnell­Trennkupplung anschließen, sondern einen ungefähr 30 cm langen
Schlauch verwenden. Das Werkzeug nicht ohne ein eingebautes,
leicht zu erreichendes und zu bedienendes Luftabsperrventil an das
Luftleitungssystem anschließen. Die Luftzufuhr sollte geschmiert sein.
Es wird dringend empfohlen, dass ein Luftfilter, Regler und eine
Schmiervorrichtung (FRL), wie in Abbildung 1 gezeigt, verwendet
wird, um saubere, geschmierte Luft mit dem ordnungsgemäßen
Druck zum Werkzeug zu leiten. Ihr Lief erant kann Ihnen Einzelheiten
über eine solche Anlage zur Verfügung stellen. Wenn eine solche
Anlage nicht verwendet wird, sollte das W erkzeug geschmiert werden,
indem die Luftzufuhr zum Werkzeug abgeschaltet wird und der Druck
aus der Leitung durch Drücken des Drosselklappenhebels am
Werkzeug abgelassen wird. Die Luftleitung abtrennen, und in den
Schlauchadapter (7) einen T eelöff el (5ml) für pneumatische Motoren
geeignetes Schmieröl gießen, das ein Rostschutzmittel enthalten
sollte. Das Werkzeug wieder an die Luftzufuhr anschließen, und es
einige Sekunden langsam laufen lassen, um das Öl mit der Luft
zirkulieren zu lassen. W enn das W erkzeug oft benutzt wird, es täglich
schmieren. Außerdem sollte es geschmiert werden, wenn es langsam
startet oder seine Leistungsfähigkeit nachläßt. Beim Schmieren ebenfalls
sicherstellen, dass das Luftsieb im Schlauchadapter (7) sauber ist.
Es wird empfohlen, mit geeigneten Messeinrichtungen den feste Sitz
der Verbindungselemente zu überprüfen.
Es wird empfohlen, das Werkzeug mit einem Luftdruck von 6,2 bar
zu betreiben.

Betrieb

Die Leistung des in gutem Zustand befindlichen Schlagschraubers
hängt in erster Linie von drei Faktoren ab:
a) dem Eingangsluftdruck,
b) die Zeitdauer, die zum Bearbeiten der Verbindung mit dem

Werkzeug verwendet wird (normalerweise erfordern
Verbindungen mit durchschnittlicher Zugspannung 3 bis 5
Sekunden),

c) die Einstellung des Luftreglers für eine bestimmte Verbindung

mit einem bestimmten Druck über eine bestimmte

Arbeitszeitdauer.
Der Luftregler (9) kann zur Leistungsregelung des Schlagschraubers
verwendet werden, wenn keine anderen Regelungsmöglichk eiten zur
Verfügung stehen. Es wird dringend empfohlen, einen externen
Druckregler als Teil einer Kombination aus Filter, Regler und
Schmiervorrichtung (FRL) zur Regelung des Einlassluftdrucks
einzusetzen, um die Einstellung des Drucks zur Regelung der
benötigten, an die Schraubverbindung anzulegenden Zugspannung
zu gewährleisten.
Diese Art von Schlagschrauber bietet keine gleichmäßige,
zuverlässige Einstellung des Drehmoments. Jedoch kann der
Luftregler zur Einstellung des Drehmoments auf eine ungefähre
Zugspannung einer bekannten Schraubverbindung verwendet
werden. Zum Einstellen des Werkzeugs auf ein gewünschtes
Drehmoment eine Mutter oder Schraube mit bekannter
Anzugsfestigung auswählen, die die gleiche Größe, Gewindesteigung
und den gleichen Gewindezustand aufweist, wie zu die bei der
vorzunehmenden Aufgabe verwendeten V erbindungselemente . Den
Luftregler auf niedrig einstellen, den Schlüssel auf die Mutter setzen
und schrittweise die Leistung durch Einstellen des Reglers auf eine
größere Luftzufuhr erhöhen, bis sich die Mutter langsam in die
ursprünglich eingestellte Richtung bewegt. Das Werkzeug ist jetzt
so eingestellt, dass diese Anzugsfestigkeit auch auf anderen
Verbindungselemente übertragen werden kann. W enn beim Anziehen
von Verbindungselemente das Einhalten bestimmter Drehmomente
nicht so wichtig ist, die Mutter bis zum Anschlag anziehen und dann
um eine weitere - bis - Drehung festziehen. Bei ebenfalls
festzuziehenden Dichtungen noch etwas mehr festziehen. F alls beim
Auseinanderbauen zusätzliche Leistung benötigt wird, den Regler
ganz auf geöffnete Position stellen. Dieser Schlagschrauber ist für
25,4 mm Bolzen gedacht. Die Belastbarkeit nimmt ab, wenn
Federbügelschrauben, Zugankern, langen Kopfschrauben, Muttern
mit doppelter Tiefe, stark verrosteten Verbindungselementen und
Federverbindungselementen verwendet werden, weil diese einen
großen Teil der Schlagleistung absorbieren. Wenn möglich, sollte der
Bolzen eingespannt oder festgekeilt werden, um ein Rückfedern zu
vermeiden.

Page No 8

Rostige Muttern in Penetrieröl einweichen, und den Rostmantel vor
dem Entfernen mit dem Schlagschrauber entfernen. Wenn sich der
Bolzen nicht innerhalb von drei bis fünf Sekunden rührt, einen
größeren Schlagschrauber verwenden.
Den Schlagschrauber nicht über seine Nennleistung hinausgehend
einsetzen, da dies die Lebensdauer des Werkzeugs erheblich
verkürzen würde.
HINWEIS: Das eigentliche Drehmoment steht im direkten
Zusammenhang mit der Härte der Verbindung, des
Werkzeugdrehmoments, dem Zustand des Steckaufsatzes und der
Dauer des Werkzeugeinsatzes .
Einen möglichst einfachen Anschluss des Steckaufsatzes an das
Werkzeug verwenden. Jede zusätzliche Verbindung absorbiert
Energie und verringert die Leistung.
Der Vorwärts-/Rückwärtshebel unten am Griff ist mit einem ˙F” am
einen und mit einem ˙R” am anderen Ende versehen. W enn sich der
Amboss nach vorne (nach links) drehen soll, den Hebel ganz nach
links drehen, um das ˙F” mit dem in den Griff gestanzten Pfeil
auszurichten. Wenn sich der Amboss nach hinten (nach rechts)
drehen soll, den Hebel ganz nach rechts drehen, um das ˙R” mit
dem in den Griff gestanzten Pfeil auszurichten. Sicherstellen, dass
˙F” und ˙R” ganz mit dem Pfeil ausgerichtet sind, bevor der
Druckschalter betätigt wird.Der Luftdruckregler unten am Griff weist
vier mögliche Positionen auf. Die Position ˙O” steht für Operation
ohne Schläge, ˙1” steht für die niedrigste Leistung, während ˙4” für
die höchste Leistung steht. Die Ambosse an den Schraubern weisen
Löcher im Vierkantantrieb auf, um den Einsatz mit Zapfen-und-Ring­Haltern für Steckschlüsseleinsätze zu ermöglichen. Der Zapfen
besteht aus Stahl bzw. v erstärktem Plastik und wird durch das Loch
im Steckschlüsseleinsatz und im Vierkantantrieb gesteckt und mit
dem Ring festgehalten. Im Schlauchadapter (7) befindet sich ein
Luftsieb. Dieses regelmäßig auf Verstopfungen untersuchen. Dies
gilt insbesondere, wenn das Werkzeug langsamer läuft oder weniger
leistet. Den Schlauchadapter (7) zum Reinigen des Siebs lösen. Der
Schrauber verfügt über einen zweiten Griff, der am Kupplungskasten
(41) angebracht werden kann. Schrauben der Griff (44) zur Handgriff
Halte Winkel (43) mit Schrauben mit Unterlegscheiben (15).
Um beste Ergebnisse zu erzielen:

1) Immer einen für einen Schlagschrauber geeigneten Steckaufsatz
in der richtigen Größe verwenden.

2) Wenn möglich, besonders tiefe Aufsätze anstelle von
Verlängerungen verwenden.

3) Keine zu großen, abgenutzten oder gerissenen Steckaufsätze
verwenden.

4) Den Schraubenschlüssel so halten, dass der Steckaufsatz fest
auf das V erbindungselement passt. Den Schraubenschlüssel fest,
jedoch nicht krampfhaft, halten und leicht nach vorne drücken.

Anleitungen zum Auseinander- und Zusammenbau

Die Werkzeuge 5095 und 5095L sind fast identisch. Der einzige
Unterschied besteht darin, dass der Amboss (34) des Modells 5095L
152 mm länger ist als der Amboss (33) des Modells 5095.
Das Werkzeug von der Luftzufuhr abtrennen.
Zunächst den seitlichen Griff (44) durch Abschrauben der vier
Kopfschraube (15). Dann das Griffhaltewinkel (43) abnehmen. Den
Stöpsel (27) herausnehmen, und das Öl aus dem vorderen Ende in
einen geeigneten Behälter gießen. Das Drosselgriff (1) in einen
Schraubstock mit weichen Backen spannen, und die vier
Kopfschrauben (15) am vorderen Ende abschrauben. Dann das
Kupplungskasten (41) mit dem O-Ring (40) abziehen. Die Öldichtung
(46) kann abgehakt und die Ambossbuchse (39) aus dem
Kupplungskasten (41) gedrückt werden. Den Hammerbausatz
abziehen, den Amboss (33) bzw. (34) aus dem Hammergehäuse
(30) ziehen und die Hammer (31), den die beiden Hammerstifte (32)
trennen. Den Ambossabstandhalter (36) und den
Steckschlüsseleinsatzring (38) und den O-Ring (37) vom Amboss (33)
bzw. (34) abnehmen. Die beiden J ustierschrauben (29) herausnehmen,
und die Abluftablenkvorrichtung (28) abnehmen. Die vier
Kopfschrauben (15) abschrauben, und das Motorgehäuse (26)
zusammen mit dem Motorbausatz abziehen. Die Dichtung (16) vom
Griff (1) abnehmen.
Das Motorgehäuse (26) festhalten, und auf das mit Nuten versehene

Ende des Rotors (20) klopfen, um den gesamten Motorbausatz aus
dem Gehäuse (26) zu entfernen. Den Führungszapfen (22)
herausnehmen, und den aus hinterer (18) und vorderer Endplatte
(23) bestehenden Bausatz vom Rotor (20) abziehen, um den Zylinder
(21) zu lösen. Dabei die Lage des Zylinders (21) im Verhältnis zu
den Platten (18) und (23) für den Wiederzusammenbau beachten.
Die sechs Rotorblätter (19) aus dem Rotor (20) nehmen. Das Lager
(17) aus der hinteren Platte (18) klopfen, und das Lager (17)
herausklopfen. Die Öldichtung (25) und den O-Ring (24) aus der
vorderen Platte (23) entfernen. Die beiden Federstifte (12)
heraustreiben, und je nachdem, welcher Schalter ausgebaut werden
soll, den Druckschalter (13) entfernen. Den Kopfschraubern (11)
heraustreiben, und den Luftdruckregler (9) mit dem O-Ring (8)
herausziehen. Den Schlauchadapter (7) mit dem O-Ring (6)
abschrauben. Dann die Feder (5) und den Ventilkolben (3) mit den
O-Ring (2) herausnehmen. Jetzt kann die Ventilkugel (4) vom
Ventilkolben (3) abgenommen werden.

Wiederzusammenbau

Alle Teile reinigen und vor dem Zusammenbau auf Abnutzung, Risse
usw. untersuchen. Insbesondere die O-Ringe und Öldichtungen auf
Einschnitte und Abnutzung untersuchen, und überprüfen, ob die
Rotorblätter (19) abgenutzt sind und ob man Verschleiß und Risse
auf dem Hammergehäuse (30), den beiden Hammerstiften (32), der
Hammernocke (31) und den Ambossen (33) und (34) insbesondere
im Bereich um den Vierkantantrieb erkennen kann. Sicherstellen,
dass der Steckschlüsseleinsatzring (38) und der O-Ring (37) an den
Ambossen (33) und (34) noch immer einen Steckschlüsseleinsatz
sicher halten können. Darauf achten, dass die am Zylinder (21)
liegenden Oberflächen der Endplatten (18) und (23) flach und frei
von Oberflächenkratzern und Graten sind. Bei Bedarf die Oberflächen
mit einem hochfeinen Schmirgelpapier läppen. Bei Bedarf nur vom
Hersteller produzierte bzw. zugelassene Ersatzteile v erwenden. Alle
Teile leicht mit einem für Druckluftwerkzeuge geeigneten Schmieröl
einölen und in umgekehrter Reihenfolge wieder zusammenbauen.
HINWEIS: Beim Wiedereinbau des Motorbausatzes in das
Motorgehäuse (26) zunächst den Motorbausatz zusammenbauen
und beiseite legen. Das Griffgehäuse (1) in einen Schraubstock mit
weichen Backen spannen, wobei die Dichtungsoberfläche nach oben
weist. Die Dichtung (16) und den Motorbausatz auf diese Oberfläche
legen. Darauf achten, dass der Führungszapfen (22) in das passende
Loch durch die Dichtung und in die Oberfläche des Griffgehäuses
(1) geführt werden kann. Das Motorgehäuse (26) über den
Motorbausatz schieben, wobei das Motorgehäuse bis an die Dichtung
(16) geschoben und mit den 4 Schrauben (15) befestigt wird.
Nach erfolgtem Zusammenbau sicherstellen, dass alle Teile fest
zusammengefügt wurden, der Amboss rotieren kann und dass das
Umschaltventil des Druckschalters und der Mechanismus des
Luftdruckreglers ungehindert betätigt werden können. Den Ölstöpsel
(27) abnehmen, am vorderen Ende 40 ml SAE20-Normalöl einfüllen,
und den Ölstöpsel (27) wieder aufsetzen und festdrehen. Nicht zuviel
Öl einfüllen, weil dies die Leistung des Werkzeugs beeinträchtigen
würde. Ungefähr 10 ml für Druckluftwerkzeuge geeignetes Schmieröl,
das vorzugsweise mit einem Rostschutzmittel angereichert ist, bei
heruntergedrücktem Druckschalter in den Schlauchadapter gießen.
Das Werkzeug an eine geeignete Luftleitung anschließen und 2 bis
5 Sekunden lang laufen lassen, um das Öl zirkulieren zu lassen.
Dann das Werkzeug wieder auf den gewünschten Betrieb stellen.
Siehe Abschnitt ˙Betrieb“.

Betriebstechnische Daten

5095 5095L

Luftverbrauch

Drehmomentbereich

Höchstdrehmoment

Gewinde, Lufteinlass

Gesamtlänge

245 Liter pro Minute

678 - 1627 Nm

2170 Nm

1/2 -14NPT

355 mm 477 mm

@ 6,2 bar

CE

Sioux T ools Inc.

250 Snap-on Drive, Murphy, NC 28906, U.S.A.

Modell 5095 / 5095L 1" Schlagschrauber, Seriennummer

Wir erklären in alleiniger Verantwortung, daß dieses Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt EN792 (Entwurf), EN292 Teile
1 & 2, ISO 8662 Teile 1 & 7, Pneurop PN8NTC1 gemäß den Bestimmungen der
Richtlinien 89/392/EEC, 91/368/EEC & 93/44/EEC.

Konformitätserklärung

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Mark Pezzoni (President/Elektro- und Druckluftwerkzeuge)

Name und Unterschrift oder gleichwertige Kennzeichnung durch den Beauftragten

Page No 9

Gedruckt in Japan

Modelo 5095 / 5095L

Llave de impacto con agarre

de tipo D de 1"

Instrucciones para el operador

Incluye - Reglas de seguridad; Uso anticipado; Estaciones de
trabajo; Forma de poner la herramienta en servicio; Operación;
e Instrucciones para montar y desmontar la unidad.

Fabricante/Suministrador

Sioux T ools, Inc.
250 Snap-on Drive
P.O. Box 1596
Murphy, NC 28906
U.S.A.
Tel No. 828-835-9765 Fax No. 828-835-9685

Peso neto del producto
5095 5095L

7,92 Kg 8,62 Kg

Presión de aire

Presión recomendada
de trabajo 6,2 bars

Presión máxima 6,2 bars

Mensajes de Seguridad

Equipo de

Uso de gafas de seguridad SI
Uso de guantes de seguridad
Uso de botas de seguridad
Uso de máscara de respiración
Uso de protección para el oído SI

seguridad personal

Reglas de seguridad cuando usan las
llaves de impacto 5095 / 5095L

- Use sólo casquillos o cubos y extensiones de tipo de
impacto, uniones, articulaciones universales, etc., que tegan
una capacidad adecuada para uso con llaves de impacto .

- La exposición prolongada a la vibración puede causar
lesiones.

- Lea todas las instrucciones antes de usar esta
herramienta. Todos los operadores deben estar
completamente adiestrados en su uso y conocer estas
reglas de seguridad.

- No exceda la máxima presión neumática de trabajo.

- Use el equipo recomendado de protección personal.

- Ciertos polvos creados durante las operaciones de lijar,
aserrar, amolar, taladrar y en otras actividades de
construcción contienen substancias químicas que se sabe
causan cáncer, defectos congénitos y otros daños en el
sistema reproductor.

-Use sólo aire comprimido en las
condiciones recomendadas.

- Si la herramienta parece estar fallando,
deje de usarla inmediatamente y procure
darle servicio o repararla. Si no es
práctico retirar la herramienta de servicio,
entonces cierre el suministro de aire a la
herramienta y escriba o haga que alguien
escriba una nota de advertencia para
fijarla sobre la herramienta.

- Si la herramienta se va a utilizar con un
equilibrador o con otro dispositivo de
suspensión, asegúrese de que la
herramienta esté fijada firmemente a
dicho dispositivo de suspensión o
soporte.

- Cuando haga funcionar la herramienta,

Uso recomendado de
equilibrador o soporte:

SI

AVERTENCIA

Siempre lea las instrucciones
antes de usar herramientas
eléctricas o neumáticas

Siempre use gafas de
seguridad

Use protección para el oído
Evite una exposición

prolongada a la vibración

Sistema recomendado para el suministro de aire Figura 1

Importante

Lea estas instrucciones cuidadosamente antes de instalar,
operar, dar servicio o reparar esta herramienta. Mantenga estas
instrucciones en un lugar seguro y accesible.

Tipo de producto

Llave de impacto con agarre
de tipo D de 1"

No. de Modelo

5095
5095L

Minimo tamaño recomendado

Nivel de ruido:

Nivel de potencia de sonido 117,0 dB (A)
Método de prueba: Prueba efectuada de acuerdo
con el código de pruebas Pneurop PN8NTC1
y la norma ISO 3744.

Nivel de vibración: 5095 8,5 metros/seg

Método de prueba: Prueba efectuada de acuerdo

con las normas ISO 8662, partes 1 & 7

siempre mantenga el cuerpo y particularmente las manos
fuera del dispositivo de trabajo fijado a la herramienta.

- La herramienta no está aislada eléctricamente. Nunca
use la herramienta si hay algún riesgo de entrar en
contacto con la electricidad.

- Siempre que vaya a utilizar la herramienta, debe estar
parado firmemente o en una posición segura y agarrar la
herramienta sólo lo suficiente para poder resistir cualquier
fuerza de reacción que resulte cuando la herramienta
comience a trabajar. No use demasiada fuerza para
agarrar la herramienta.

- Use solamente las piezas de repuesto correctas cuando
sea necesario mantener y reparar la herramienta. No haga
improvisaciones ni reparaciones temporales. Las
reparaciones y el servicio más complejo deben ser llevadas
a cabo solamente por personal adiestrado.

- No trabe ni fije con cinta, alambre, etc., la válvula de cierre
(On/Off) en la posición “On” (abierta). La palanca
reguladora de velocidad debe siempre estar libre para

Page No 10

(6")

para la manguera

13 mm

Nivel de presión de sonido 104,0 dB (A)

Max. RPM

5.000

Ciclos por
minuto

No. de serie

Máxima longitud recomendada

para la manguera

5095L 8,8 metros/seg

CE

10 m

2

2

retornar a la posición “Off” (cerrada) cuando se suelte.

- Siempre cierre el suministro de aire a la herramienta y
oprima la válvula “On/Off” para dejar salir el aire de la
manguera de alimentación antes de instalar, retirar o
ajustar el dispositivo de trabajo fijado a la herramienta.

- Antes de usar la herramienta, asegúrese de que el
dispositivo de cierre esté instalado en la línea de suministro
y de que la posición del mismo sea conocida y fácilmente
accesible para que el suministro de aire a la herramienta
se pueda cerrar en caso de una emergencia.

- Inspeccione la manguera y las conexiones regularmente
para ver si alguna pieza está desgastada.

-Tenga cuidado de no enredar las piezas movibles de la
herramienta con la ropa, pelo, corbata, paños de limpieza,
anillos, joyas, relojes , brazaletes, etc. Esto podría causar
que el cuerpo o ciertas partes del cuerpo fueran puestas
en contacto con las piezas movibles de la herramienta, lo
que podría ser muy peligroso.

- Se espera que los usuarios adopten medidas seguras de
trabajo y observen todos los requisitos legales locales,
regionales y nacionales cuando instalen, usen o
mantengan la herramienta.

-Tenga cuidado de que el aire de escape no apunte hacia
otra persona o material o substancia que se pudiera
contaminar con las gotitas de aceite. Cuando lubrique
una herramienta por primera vez, o si la salida de aire de
la herramienta tiene un alto contenido de aceite, no permita
que la salida de aire esté cerca de superficies muy
calientes ni de llamas.

- Nunca suelte la herramienta hasta que el dispositivo de
trabajo haya dejado de moverse.

- Cuando la herramienta no se use, cierre el suministro de
aire y oprima el gatillo o la palanca de operación para
drenar la línea de suministro de aire. Si la herr amienta no
se va a usar por un tiempo, lubríquela primero,
desconéctela del suministro de aire y guárdela en un
ambiente seco a temperatura ambiente.

- Si la herramienta pasa de un usuario a otro que es nuevo
o sin experiencia, asegúrese de que estas instrucciones
estén disponibles y sean pasadas con la herramienta.

- No retire cualquier dispositivo de seguridad instalado por el
fabricante como , por ejemplo, los resguardos de las ruedas, el
gatillo de seguridad, los controles de seguridad, etc.

- Cuando sea posible, asegure la pieza de trabajo con
abrazaderas, una prensa, etc., para que quede rígida y
no se mueva durante la operación de trabajo. Mantenga
un buen equilibrio en todo momento. No se estire ni tr ate
de alcanzar algo fuera de su alcance.

-Trate de adaptar la herramienta a la operación de trabajo.
No use una herramienta que sea demasiado ligera o
pesada para la operación de trabajo. Si tiene alguna duda,
pida consejos.

- En términos generales, esta herramienta no es apropiada
para ser usada bajo el agua o en ambientes explosivos ­obtenga asistencia del fabricante.

-Trate de asegurar que el área de trabajo esté libre de
obstrucciones para permitir que la tarea de trabajo se
efectúe con seguridad. Si es práctico y posible, trate de
eliminar cualquier obstrucción antes de comenzar el
trabajo.

- Siempre use una manguera de aire y conexiones con una
capacidad mínima de presión de trabajo de por lo menos
1-1/2 veces la presión máxima de trabajo de la
herramienta.

Uso anticipado de la herramienta –
5095 / 5095L

La llave de impacto ha sido diseñada para apretar y aflojar los
fijadores de rosca dentro de la gama especificada por el fabricante.
La herramienta se debe usar solamente con casquillos hembra
apropiados de 25,4 mm, de tipo de impacto, para enroscar tuercas.
Sólo use casquillos o cubos de tipo de impacto.
Está permitido el uso con esta herramienta de barras de extensión
apropiadas, uniones universales y adaptadores de casquillos entre
el conector cuadrado de salida de la llave de impacto y el casquillo
hembra cuadrado.
No use la herramienta para ningún otro objeto que no sea el
especificado sin consultar al fabricante o al distribuidor autorizado
del fabricante. El hacerlo puede ser peligroso.
Nunca use una llave de impacto como un martillo para zafar o
enderezar fijadores que tengan las roscas cruzadas. Nunca trate
de modificar la herramienta para otros usos y nunca la modifique de
ninguna manera, ni para usarla en su función recomendada de
apretar tuercas.

Estaciones de trabajo

Esta herramienta se debe usar solamente como una herramienta
portátil para ser operada con las manos. Siempre se recomienda
que la herramienta se utilice cuando el operador esté firmemente
parado sobre un piso sólido. Se puede usar en otras posiciones
pero, antes de usarla de esa manera, el operador debe estar en una
posición segura, parado firmemente, agarrando bien la herramienta
y consciente de que dicha herramienta puede, cuando está aflojando
fijadores, moverse rápidamente fuera del fijador que se esté
desenroscando. Siempre se debe estar preparado para este
movimiento hacia atrás con el fin de evitar la posibilidad de que la
mano, brazo o cuerpo quede atrapado al moverse la herramienta.

Forma de poner la herramienta en
servicio

Suministro de aire

Use un suministro de aire limpio y lubricado que tenga una presión
de 6,2 bar en la herramienta cuando la herramienta esté operando
con el gatillo completamente oprimido y el regulador de aire en la
posición de flujo máximo. Use el tamaño y longitud que hayan sido
recomendados para la manguera. Se recomienda que la herramienta
se conecte al suministro de aire como se muestra en la Figura 1. No
conecte un acoplador de conexión rápida directamente a la
herramienta. En su lugar, use una conexión flexible de
aproximadamente 30 cm de longitud. No conecte la herr amienta al
sistema de la línea de aire sin incorporar una forma fácil de alcanzar
y cerrar la válvula de cierre de aire. El suministro de aire debe estar
lubricado. Se recomienda firmemente el uso de un filtro de aire,
regulador o lubricador (FRL), como se muestra en la Figura 1, ya
que así se podrá suministrar a la herramienta un aire limpio, lubricado
y a la presión correcta. Los detalles de este tipo de equipo se pueden
obtener de su suministrador. Si no se usa este tipo de equipo, la
herramienta se deberá lubricar cerrando el suministro de aire a la
herramienta y aliviando la presión en la línea al oprimir la palanca
reguladora de velocidad en la herramienta. Desconecte la línea de
aire y vierta dentro del adaptador de la manguera (7) una cucharadita
(5 ml) de una aceite lubricante apropiado para motores neumáticos
que contenga un inhibidor de corrosión. Vuelva a conectar la
herramienta al suministro de aire y haga funcionar la herramienta
durante unos segundos para permitir que el aire haga circular el
aceite. Si la herramienta se usa frecuentemente o si comienza a
perder velocidad o fuerza, lubríquela todos los días. Cuando la
lubrique, asegúrese de que el filtro de aire en el adaptador de la
manguera (7) esté limpio.
Se recomienda verificar lo apretado que queden los fijadores
instaladores con esta herramienta, utilizando un equipo de medición
apropiado.
Se recomienda que la presión del aire en la herramienta, durante el
funcionamiento, sea de 6,2 bar.

Operación

La salida de la llave de impacto, cuando está funcionando
correctamente, está controlada por tres factores:
a) La presión de entrada de aire;
b) El tiempo que la llave de impacto se opera sobre la unión. El

tiempo normal para uniones de tensión media es de 3 a 5
segundos;

c) El ajuste del regulador de aire para una unión dada, a una presión

dada, y operada durante un tiempo dado.
El regulador de aire (9) se puede utilizar para regular la salida de la
llave de impacto si no existe ninguna otra forma de controlarla. Se
recomienda firmemente el uso de un regulador externo de presión,
idealmente como parte de la unidad del filtro/regulador/lubricador
(FRL), para controlar la presión de entrada del aire, de manera que
la presión se pueda ajustar para ayudar a controlar la tensión que
se debe aplicar a la unión de rosca del fijador.
Las llaves de impacto de este tipo no tienen un ajuste de torsión que
sea confiable. Sin embargo , se puede usar el regulador de aire para
ajustar la torsión al valor requerido por la unión. Para ajustar la
herramienta a la torsión deseada, seleccione una tuerca o tornillo
que tenga un requisito de torsión conocido, el mismo tamaño, paso
de rosca y condición de rosca que las uniones usadas en el trabajo.
Gire el regulador de aire a la posición baja, aplique la llave a la
tuerca y aumente la potencia gradualmente (girando el regulador
para admitir más aire) hasta que la tuerca se mueva ligeramente en
la dirección en que fue colocada originalmente. La herramienta puede
ahora duplicar esa torsión en usos futuros, si se anota la posición
del regulador. Cuando apriete tuercas que no requieran valores
críticos de torsión, enrosque la tuerca hasta que esté al ras y luego
apriétela de un cuarto a media vuelta más (un giro ligeramente mayor
será necesario si se están apretando juntas o empaques). Cuando
se necesite una potencia adicional para desenroscar una tuerca,
gire el regulador a la posición completamente abierta. La llave de

Page No 11

impacto tiene capacidad para tornillos de 1" de tamaño. La capacidad
se debe reducir en el caso de tornillos en “U” con resortes, tornillos
tirantes, tornillos de cabeza larga, tuercas de doble profundidad,
condiciones con mucha corrosión y fijadores de resorte, ya que
absorben una gran parte de la potencia de impacto. Cuando sea
posible, coloque una abrazadera o cuña en el tornillo para evitar
que salte hacia atrás.
Sumerja las tuercas en un aceite penetrante y afloje las tuercas
agarrotadas antes de tratar de sacarlas con una llave de impacto. Si
la tuerca no se comienza a mover después de 3 ó 5 segundos, use
una llave de impacto de mayor tamaño . No use una lla ve que e xceda
la capacidad nominal, ya que eso reducirá la vida útil de la herramienta.
NOTA: La torsión actual en un herraje fijador está relacionada
directamente con la dureza de la unión, la velocidad de la
herramienta, condición del vasos y el tiempo que se permite el
impacto de la herramienta.
Use la conexión más simple entre la herramienta y el vasos. Cada
conexión absorbe energía y reduce la potencia.
La palanca de avance/retroceso ubicada en el lado inferior del asa
tiene una «F» en un extremo y una «R» en el otro. P ara una rotación
de avance del yunque (dirección del reloj), gire la palanca a la
izquierda completamente para alinear la «F» con la flecha estampada
en el asa. Para una rotación de retroceso (dirección contraria al
reloj) del yunque, gire la palanca completamente a la derecha para
alinear la «R» con la flecha. Asegúrese de que la «F» o la «R» esté
bien alineada con la flecha antes de apretar el gatillo.
El regulador de aire, ubicado en la parte inferior del asa, tiene cuatro
posiciones. La posición «O» indica no impactos. «1» indica la
potencia más baja y «4» la potencia más alta. Los yunques de las
llaves tienen agujeros a través del impulsor cuadrado para usar
retenes de cubo del tipo pasador-y-anillo. El pasador, hecho de
acero o de plástico reforzado,se inserta a través del agujero en el
cubo y en el impulsor cuadrado y se mantiene en su lugar gracias al
anillo. El adaptador de manguera (7) está provisto de un filtro de
aire. Inspeccione el filtro periódicamente para asegurar que no esté
obstruido, particularmente si la herramienta pierde velocidad o
potencia. Retire el adaptador de manguera (7) para limpiar el filtro .
La llave es suministrada con un asa auxiliar que se puede asegurar
alrededor de la caja del embague (41). Asegúrela el asa (44) par el
suporto del asa (43) con los 4 tornillos de presión (15).
Para mejores resultados:

1) Use siempre el tamaño correcto de vasos de impacto.

2) Siempre que sea posible, use vasos de más profundidad en
lugar de barras de extensión.

3) No use vasos de tamaño muy grande, desgastados o rajados.

4) Sostenga la llave de manera que el vasos quede completamente
sobre el fijador. Sostenga la llave firmemente, pero no muy
apretada, oprimiéndola ligeramente hacia adelante.

Instrucciones para montar y
desmontar la herramienta

Los modelos 5095 y 5095L son idénticos, excepto que el yunque
(34) es 6" (152 mm) más largo en el modelo 5095L que el yunque
(33) del modelo 5095.
Desconecte la herramienta del suministro de aire.
Retire primero el asa lateral (44) retire los 4 tornillos de presión (15)
y retire la suporto del asa (43). Saque el tapón (27) y drene el aceite
del extremo frontal en un recipiente apropiado. Coloque la palanca
de velocidad (1) en una prensa de tornillo con mandíbulas suaves y
retire los 4 tornillos de presión del frente (15) y retire la caja de
embrague (41), completa con el anillo en «O» (40). El sello de aceite
(46) se puede sacar con un gancho y el buje del yunque (39) se
puede empujar fuera de la caja de embrague (41). Saque el conjunto
del martillo y tire del yunque (33) o (34) para sacarlo fuera de la caja
del martillo (30). Separe la martillo (31) y 2 pasadores de martillos
(32). Retire el espaciador del yunque (36) y el anillo del cubo (38)
con el anillo en «O» (37) fuera del yunque (33) o (34). Retire los 2
tornillos prisioneros (29) y saque el deflector de escape (28). Retire
4 tornillos de presión (15) y saque la caja del motor (26) completa

con el conjunto del motor. Retire la junta o empaque (16) de la

palanca de velocidad
Sosteniendo la caja del motor (26), golpee ligeramente el extremo
ranurado del rotor (20) para sacar el conjunto completo del motor
fuera de la caja (26). Retire el pasador de guía (22) y saque el conjunto
de la placa del extremo posterior (18) y el conjunto de la placa del
extremo frontal (23) fuera del rotor (20), liberando así el cilindro (21).
Note la orientación del cilindro (21) con respecto a las placas (18) y
(23) para volver a armar la unidad. Retire las 6 paletas (19) del rotor
(20). Golpee ligeramente el cojinete (17) fuera de la placa posterior
(18) y , de la misma manera, saque el cojinete (17) y retire el sello de
aceite (25) y el anillo en «O» (24) fuera de la placa del extremo
frontal (23). Empuje hacia fuera los 2 pasadores de resorte (12) y
saque el gatillo (13) dependiendo de la herramienta. Empuje hacia
fuera los tornillos de presión (11) y saque el regulador de aire (9)
con el anillo en «O» (8). Desenrosque el adaptador de manguera (7)
con el anillo en «O» (6) y retire el resorte (5), el pasador de válvula
(3) con el anillo en «O» (2). La bola de válvula (4) se puede retirar
del pasador de válvula (3).

(1).

Forma de volver a montar la herramienta

Limpie todas los componentes y examínelos para ver si están
desgastados, cortados, etc. antes de volverlos a armar. Busque
particularmente cualquier desgaste o cortes en los sellos de aceite
y anillos en «O», desgaste en las paletas del rotor (19) y desgaste o
rajaduras en la caja del martillo (30), los 2 pasadores de martillo

32), la leva del martillo (31) y los yunques (33) y (34), particularmente
alrededor del área del impulsor cuadrado. Asegúrese de que el anillo
de cubo (38) y el anillo en «O» (37) en los yunques (33) y (34) pueden
retener adecuadamente una llave de cubo. Asegúrese de que las
caras de las placas de los extremos (18) y (23), que están adyacentes
al cilindro (21), estén libres de marcas y asperezas en la superficie.
Si es necesario, use un papel esmeril de grado muy fino para pulir
ligeramente las superficies. Cubra todas las piezas con una capa
muy fina de un aceite lubricante para herramientas neumáticas y
vuélvalas a armar en el orden inverso. NOTA: Cuando vuelva a
armar el conjunto del motor dentro de la caja del motor (26), arme
primero el conjunto del motor y colóquelo a un lado. Agarre la caja
del asa (1) en una prensa de tornillo con la cara de la junta hacia
arriba. Coloque la junta (16) y el conjunto del motor, asegurando
que el pasador de guía (22) esté ubicado dentro del agujero
correspondiente a través de la junta y dentro del extremo de la caja
del asa (1). Deslice la caja del motor (26) sobre el conjunto del
motor, empujando la caja hacia arriba hasta llegar a la junta (16), y
asegúrela con 4 tornillos (15).
Al terminar de volver a armar la herramienta, asegúrese de que todas
las piezas estén bien apretadas, que el yunque pueda girar y que la
válvula de gatillo de cambio de dirección de rotación y el mecanismo
del regulador de aire puedan funcionar libremente. Retire el tapón
de aceite (27) y vierta en el extremo frontal 1,35 onzas líquidas (40
ml) un aceite estándar de grado SAE20. Vuelv a a colocar y apretar
el tapón (27) en su lugar. No llene demasiado la herramienta porque
reducirá el rendimiento. Vierta dentro del adaptador de manguera,
con el gatillo oprimido, 10 ml de un aceite lubricante para
herramientas neumáticas (que contenga preferiblemente un inhibidor
de corrosión). Conecte la herramienta a una línea de suministro de
aire apropiada y hágala funcionar lentamente durante 2 ó 3 segundos
para permitir que el aceite pueda circular. Vuelva a poner la
herramienta lista para trabajar. Vea la sección «Operación».

Especificación de operación

5095 5095L

Consumo de aire

Gama de torsión

Máxima torsión

Rosca de la entrada de aire

Longitud total

355 mm 477 mm

@ 6,2 bar

245 l/min

678 - 1627 Nm

2170 Nm

1/2 -14NPT

Declaración de Conformidad

CE

Sioux T ools Inc.

250 Snap-on Drive, Murphy, NC 28906, U.S.A.

Llaves de impacto de 1" modelos 5095 / 5095L, número de serie
Declaramos bajo nuestra sola responsabilidad que este producto está en conf ormidad
con las normas o documentos normalizados siguientes: EN792 (Borrador), EN292
Partes 1 & 2, ISO 8662 Partes 1 & 7, Pneurop PN8NTC1 de acuerdo con las
regulaciones 89/392/EEC, 91/368/EEC & 93/44/EEC.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Mark Pezzoni (Presidente, Grupo de herramientas mecánicas)

Nombre y firma o marca equivalente de persona autorizada

Page No 12

Impreso en Japón

Model 5095 / 5095L

1" slagsleutel met D-greep

Bedienings instructies

Inclusief - te verwachten gebruik, werkstations, in werking
brengen, bedienen, demonteren, monteren en veiligheidsregels

Fabrikant/Leverancier

Sioux T ools, Inc.
250 Snap-on Drive
P.O. Box 1596
Murphy, NC 28906
U.S.A.
Tel No. 828-835-9765 Fax No. 828-835-9685

Product netto gewicht
5095 5095L

7,92 Kg 8,62 Kg

Aanbevolen gebruik van
balanceerder of onder­steuning JA

Luchtdruk

Aanbevolen bij bedrijf 6.2 bar
Maximaal 6.2 bar

Veiligheid

Persoonlijke Veiligheids

Uitrusting

Gebruik:
Veiligheidsbril JA
Veiligheidshandschoenen
Veiligheidsschoenen
Zuurstofmasker
Oorbeschermers JA

Waarschuwing

Lees altijd de instructies voor
her gebruik van zwaar
gereedschap

Draag altijd een veiligheidsbril

Draag gehoor bescherming
Vermijd langdurige

blootstelling aan trillingen

Veiligheidsregels voor het werken
met 5095 / 5095L slagsleutels

- Gebruik enkel slagdoppen en verlengstukken, universele
verbindingen, enz. die als geschikt zijn aangemerkt voor
her gebruik met slagsleutels.

- Langdurige blootstelling aan trillingen kan letsel
veroorzaken.

- Lees alle instructies voor gebruik van het gereedschap.
Alle gebruikers moeten volledig zijn getraind in het gebruik
en op de hoogte zijn van deze veiligheidsregels.

- Ga niet over de maximale werk luchtdruk heen.

-Gebruik persoonlijke veiligheids uitrusting zoals
aangeraden.

-Schuren, zagen, slijpen, boren en andere
gereedschapsactiviteiten kunnen stofdeeltjes creÎren met
chemische bestanddelen waarvan geweten is dat ze
kanker, geboorte-defecten en andere voortplantings­problemen veroorzaken.

-Gebruik alleen perslucht onder de
aanbevolen omstandigheden.

-Als het gereedschap niet goed werkt,
stop de werkzaamheden dan
onmiddelijk en regel onderhoud en
reparatie. Als het niet lukt om te stoppen
met de werkzaamheden, sluit de
luchttoevoer dan af en schrijf, of laat een
waar-schuwingsbriefje schrijven en
bevestig het aan het gereedschap.

- Als het gereedschap wordt gebruikt met
een balanceerder of een ander
ophangingstoestel, verzeker u er dan
van dat het gereedschap stevig is

Aanbevolen Luchtaanvoer Systeem

Belangrijk

Lees deze instructies zorgvuldig voor montage, bediening,
onderhoud of reparatie van het gereedschap. Bewaar deze
instructies op een veilige en toegangelijke plaats

Produkt type

1" slagsleutel met
D-greep

Model Nr./Nrs.

5095
5095L

Aanbevolen diameter van de

Geluidsnivo: Geluidsdruk niveau 104,0 dB(A)

Test methode: Getest in overeenstemming

met de Pneurop test code PN8NTC1 en ISO
standaard 3744.

Trillingsnivo: 5095 8,5 m/s

Test methode: getest in overeenstemming met

bevestigd aan het ophangings/ondersteuningstoestel.

- Als u het gereedschap gebruikt, hou dan het lichaam en
specifiek de handen, weg van het bewegende gedeelte
van het gereedschap.

- Het gereedschap is niet electrisch geïsoleerd. Gebruik het
gereedschap nooit als er een kans is dat u in contact komt
met electriciteit.

- Zorg er altijd voor dat als u het gereedschap gebruikt, dat u
stevig staat en pak het gereedschap voldoende vast om reactie
krachten te voorkomen die voort kunnen komen uit de werking
van het gereedschap . Grijp het niet te ste vig v ast.

- Gebruik alleen de juiste reserve onderdelen voor onderhoud
en reparatie. Improviseer niet of doe geen tijdelijke
reparaties. Groot onderhoud en repar atie zou alleen moeten
worden uitgevoerd door een persoon die hierin is getraind.

- Zorg ervoor dat de ‘Aan/Uit’ knop nooit vast staat in de
‘Aan’ positie d.m.v. tape, draad, etc. De knop moet altijd
vrij bewegend terug kunnen naar de ‘Uit’ positie.

Page No 13

(6")

slang – minimaal

13 mm

Max RPM

5.000

toeren per
minuut

Serie nummer

Aanbevolen max.

lengte van de slang

Geluidskracht niveau 117,0 dB(A)

5095L 8,8 m/s

ISO 8662, gedeelte 1 & 7

CE

10 m

Figuur 1

-Voordat u het bewegende gedeelte van het gereedschap
monteert, verwijdert of aanpast, zorg er dan altijd voor dat u de
lucht aanvoer naar het gereedschap afsluit en drukt op de
‘Aan/Uit’ klep om de lucht uit de v oedingsslang te laten.

-Voordat u het gereedschap gebruikt, verzeker u ervan
dat een stopknop is aangebracht in de aanvoerleiding en
dat de positie ervan bekend en makkelijk bereikbaar is,
zodat de aanvoer kan worden stopgezet in een
noodsituatie.

- Controleer de slang en fittingen regelmatig op slijtage.

- Zorg ervoor dat de bewegende gedeeltes niet verstrikt
raken in kleding, haar, netjes, schoonmaak doeken, ringen,
juwelen, horloges, armbanden etc. Dit kan ertoe leiden
dat het lichaam of delen van het lichaam naar en in de
bewegende gedeeltes van het gereedschap getrokken
worden en dat kan erg gevaarlijk zijn.

- Het is te verwachten dat gebruikers een veilige werk
routine zullen volgen en ervoor zullen zorgen dat alle lokale,
regionale en nationale wetsvoorschriften worden gev olgd
tijdens de installatie, het gebruik en het onderhoud van
het gereedschap.

- Zorg er voor dat het uitlaatgas nooit wordt gericht op een
ander persoon, materiaal of substantie wat besmet kan
worden door oliedruppels, Als u voor het eerst het
gereedschap smeert of als het uitlaatgas veel olie bevat,
zorg er dan voor dat het uitlaatgas niet in de buurt komt
van erg hete oppervlaktes of vlammen.

- Leg het gereedschap nooit neer totdat het bewegende
gedeelte volledig tot stilstand is gekomen.

- Als het gereedschap niet in werking is, sluit de luchtaanvoer
af en druk op de knop/kraan om de aanvoerleiding te legen.
Als het gereedschap langere tijd niet wordt gebruikt, smeer
het dan eerst, haal het los van de luchtaanvoer en be waar
het in een droge omgeving die een gemiddelde
kamertemperatuur heeft.

- Als het gereedschap overgaat van een gebruiker naar een
nieuwe of onervaren gebruiker, zorg er dan v oor dat deze
instructies mee worden geleverd bij het gereedschap.

-Verwijder nooit de door de fabrikant aangebrachte
veiligheidsmiddelen, wiel bescherming, veiligheidskleppen,
snelheids regulateur, etc.

-Waar mogelijk, verzegel werkstukken met klemmen, een
schroef, etc. om er zeker van te zijn dat het niet beweegt
tijdens het werken. Hou te allen tijde een goede balans.
Reik niet te ver of overstrek uzelf.

- Probeer het gereedschap aan te passen aan de
werksituatie. Gebruik geen gereedschap dat te licht of te
zwaar is voor de situatie. Als u twijfelt, vraag dan advies.

- Algemeen gesproken is het gereedschap niet geschikt voor
onderwater gebruik of gebruik in een explosieve omge ving
— vraag advies van de fabrikant.

- Probeer ervoor te zorgen dat het werkgebied zo is gemaakt
dat de werktaak veilig kan worden uitgevoerd. Als het
praktisch en mogelijk is, probeer dan onnodige
versperringen te verwijderen voor met het werk te
beginnen.

- Gebruik altijd een luchtslang en koppelingen met een
minimale drukgraad van 1 1/2 keer de maximale
werkingsdruk van het gereedschap.

Te verwachten gebruik van het
gereedschap – 5095 / 5095L

De slagmoersleutel is alleen ontworpen voor het aandraaien en
losdraaien van met schroefdraad voorziene bevestigingsmiddelen,
binnen het door de fabrikant gespecificeerde bereik. Het mag alleen
gebruikt worden met het geschikte type 1" (25,4 mm) vierkante
slagdoppen. Gebruik alleen doppen van het slagtype.
Het is toegestaan om passende verlengstukken, universele
verbindingen en hulpstukken te gebruiken tussen de vierkante
aandrijving van de slagmoersleutel en het vierkante gat van de slagdop.
Gebruik het gereedschap niet voor een ander doel dan
gespecificeerd, voordat u met de fabrikant of de door de fabrikant
gemachtigde leverancier heeft overlegd. Het kan gevaarlijk zijn,
wanneer u dit toch doet.
Gebruik de slagmoersleutel nooit als een hamer om iets los te maken
of om een scheve bout recht te duwen. Probeer het gereedschap
nooit aan te passen voor andere toepassingen of beter pas het
gereedschap nooit aan, zelfs als u het wilt gebruiken als
slagmoersleutel.

Werkposities

Dit gereedschap moet alleen gebruikt worden als een met de hand
vastgehouden en bediend gereedschap. Het wordt altijd aanbev olen
om op een vaste ondergrond te staan, wanneer u het gereedschap
gebruikt. Het kan in andere posities gebruikt worden, maar voordat
dat gedaan wordt, moet de gebruiker in een stevige positie staan
met het gereedschap stevig in de hand en er zich van bewust zijn
dat bij het losdraaien van bouten het gereedschap erg snel van de
bout af kan bewegen. Er moet altijd ruimte overgelaten worden om
deze achterwaartse beweging op te kunnen vangen zonder dat het
risico bestaat dat een hand/arm/lichaam vast komt te zitten in het
gereedschap.

Het in gebruik nemen

Lucht toevoer

Gebruik een schone, gesmeerde luchttoevoer, die een bij het
gereedschap gemeten luchtdruk van 6,2 bar geeft, wanneer het
gereedschap in werking is met de knop volledig ingedrukt. Gebruik
de aanbevolen slangdiameter en -lengte. Het wordt aanbevolen dat
het gereedschap wordt aangesloten op de luchttoevoer zoals getoond
in Figuur 1. Sluit het gereedschap niet aan met een directe
snelkoppeling maar gebruik een tussenstuk of een geleideslang van
ongeveer 30 cm. Sluit het gereedschap niet aan op het
luchttoevoersysteem, voordat een makkelijk te bereiken en te
bedienen afsluitknop is aangebracht. De luchttoe voer moet gesmeerd
worden. Het wordt ten sterkste aanbe volen om een luchtfilter, regu­lator en smeermiddel (FRL) te gebruiken zoals aangegeven in Figuur
1, omdat dit ervoor zorgt dat er schone en gesmeerde lucht met de
juiste druk naar het gereedschap gaat. Verdere details over zo’n
systeem kunnen worden verkregen bij uw leverancier. Als zo’n
systeem niet wordt gebruikt dan moet het gereedschap gesmeerd
worden door de luchttoevoer naar het gereedschap af te sluiten en
de leiding te ontluchten door de knop op het gereedschap in te
drukken. Maak vervolgens de luchtleiding los en giet in het
slangkoppelstuk (7) een theelepel (5 ml) geschikte smeerolie, liefst
met een antiroest middel erin. Sluit het gereedschap weer aan op de
luchttoevoer en laat vervolgens het gereedschap een paar seconden
langzaam lopen om de olie te laten circuleren. Als het gereedschap
vaak gebruikt wordt, smeer het gereedschap dan dagelijks of wanneer
het aan kracht of snelheid begint te verliezen. Tijdens het oliÎn moet
u zich ervan verzekeren dat het luchtfilter in het slangkoppelstuk (7)
schoon is.
Het wordt aanbevolen dat de sterkte van de verbinding van de met
schroefdraad voorziene bevestigingsmiddelen gecontroleerd wordt
m.b.v. een geschikt meetapparaat.
Het wordt aanbevolen dat de luchtdruk aan het gereedschap, terwijl
het gereedschap in gebruik is, 6.2 bar is.

Bediening

Het uitgangsvermogen van het gereedschap in optimale werking
wordt hoofdzakelijk bepaald door drie factoren:
a) de druk van de luchttoevoer;
b) de tijd dat het gereedschap in werking is voor een verbinding.

Normale tijd om een verbinding, met normale spanning, tot stand
te brengen vereist 3-5 seconden;

c) de stand van luchtregulator voor een bepaalde verbinding bij

gegeven druk en gebruikt voor een bepaalde tijd.
De luchtregulator (9) kan gebruikt worden om het uitgangsvermogen
van het gereedschap te regelen als er geen andere manier van
regelen beschikbaar is. Het wordt sterk aanbev olen dat een externe
luchttoevoerregulator, in het ideale geval als onderdeel van een
luchtfilter/regulator/smeermiddel (FRL), gebruikt wordt om de druk
van de luchttoevoer te regelen, zodanig dat de luchtdruk ingesteld
kan worden om de spanning benodigd bij het vastmaken van de met
schroefdraad voorziene bevestigingsmiddelen te kunnen regelen.
Er is geen constante, betrouwbare instelling van de momentkracht
aan een slagmoersleutel van dit type. Maar de luchtregulator kan
gebruikt worden om de momentkracht aan te passen aan de bekende
met schroefdraad voorziene bevestigingsmiddelen met de ge wenste
vastheid. Om het gereedschap in te stellen voor de gewenste
momentkracht, selecteer een moer of bout die vastzit met bekende
vastheid en dezelfde afmetingen, schroefdraadspoed en
draadtoestand als de te gebruiken moer of bout. Draai de
luchtregulator een beetje open, zet het gereedschap op de moer en
voer de kracht langzaam op (open de regulator om meer lucht toe te
voeren) totdat de moer langzaam draait in de richting waarin het
vastgezet was. Het gereedschap is nu ingesteld om dezelfde v astheid
te reproduceren, vermeld deze stand voor toekomstig gebruik. Als
de vastheid van de moer niet kritisch is, draai de moer dan vast
totdat hij aanloopt, draai de moer vervolgens nog een kwart of halve
slad (iets meer als een pakking vastgeklemd dient te worden). Voor
grotere benodigde kracht bij demontage dient u de luchtregulator
volledig open te draaien. Deze slagmoersleutel is geschikt voor bouten
tot een grootte van 25,4 mm. De grootte moet naar beneden
aangepast worden bij het gebruik van U-bouten, lange dopschroeven,
dubbele schroefdraaddiepte moer, ernstig geroeste bouten en

Page No 14

veerringen omdat deze een groot gedeelte van de slagenergie
absorberen. Als het enigszins mogelijk is moet de bout vastgeklemd
worden om te voorkomen dat deze terugveert.
Doordrenk geroeste moeren met kruipolie en verbreek geroeste
afdichtingen voor het verwijderen met een slagmoersleutel. Als de
moer niet in drie tot vijf seconden begint te bewegen gebruik dan
een grotere slagmoersleutel. Gebruik de slagmoersleutel niet buiten
zijn nominaal vermogen omdat dit de standtijd van het gereedschap
aanzienlijk vermindert. Let op: werkelijke momentkracht van de
verbinder hangt direct af van de verbindingshardheid, snelheid van
het gereedschap, toestand van de dop en de tijd dat het
slaggereedschap wordt toegestaan kracht uit te oefenen.
Gebruik de simpelste gereedschapdop combinatie. Elke verbinding
absorbeert energie en vermindert vermogen.
De voorwaartse/achterwaartse knop die te vinden is op de onderkant
van de handgreep heeft een “F” op één kant en een “R” op de andere
kant. Voor voorwaartse (met de klok mee) rotatie van het aambeeld,
draait u de knop volledig tegen de klok in om de “F” samen te laten
vallen met de pijl die in de handgreep is aangebracht. Voor
achterwaartse (tegen de klok in) rotatie van het aambeeld, draait u
de knop volledig met de klok mee en laat u de “R” samen vallen met
de pijl op de handgreep. Zorg ervoor dat de “R” of “F” goed met de
pijl zijn uitgelijnd voordat u de aan/uit-knop indrukt.
De luchtregulator die te vinden is aan de onderkant van de handgreep
heeft vier standen. Stand “0” betekent geen slagen. “1” Betekent het
laagste en “4” het hoogste uitvoervermogen. De aambeelden van de
sleutels hebben gaten door de aandrijfvierkanten om te gebruiken
met pin-en-ring dophouders. De pin, die gemaakt is van staal of
verstevigd plastic, wordt door het gat in de dop en het aandrijfvierkant
gestoken en wordt op zijn plaats gehouden door de ring. Er is een
luchtfilter geplaatst in het slangkoppelstuk (7). Controleer regelmatig
op verstoppingen, speciaal als het gereedschap aan snelhied of
vermogen verliest. Verwijder het slangkoppelstuk (7) om het filter
schoon te maken. De sleutel is geleverd met een hulphandgreep,
die om de koppelings kast (41) vastgemaakt kan worden. Schroef
the handgreep (44) aan de steun (43) met de moerbouten (15).
Voor het beste resultaat:

1) Gebruik altijd het juiste formaat slagdop.

2) Gebruik extra diepe doppen in plaats van tussenstukken als dit
mogelijk is.

3) Gebruik geen te grote, versleten of gescheurde doppen.

4) Houdt de sleutel zodanig dat de dop recht op het
bevestigingsmiddel vastzit. Houdt de sleutel stevig vast, maar
niet te vast, en druk licht voorwaarts.

Demontage en Montage Instructies

De modellen 5095 en 5095L zijn identiek, behalve dat het aambeeld
(34) op model 5095L 6" langer is dan het aambeeld (33) op model

5095.

Maak het gereedschap los van de luchttoevoer.
Verwijder eerst de de zijhandgreep (44) bij het los schroefen van 4
moerbouten (15), en verwijder de steun van de handgreep (43).
Verwijder olie bijvulplug (27) en laat de olie van de voorkant in een
hiervoor geschikte bak lopen. Klem de handgreep (1) in een
bankschroef met zachte klemmen en schroef de 4 voorste
moerbouten (15) los en en haal de koppelings kast (41) kompleet
met O-ring (40) eraf. Olieafdichitng (46) kan losgehaakt worden en
aambeeldkoppeling (39) kan uit de koppelings kast (41) geduwd
worden. Trek het hamermechanisme eraf en trek het aambeeld (33)
of (34) uit de hamerkooi (30) en haal hamer (31) 2 hamerpennen
(32). Haal aambeeld afstandsring (36) en dopring (38) en O-ring
(37) van het aambeeld (33) of (34). Haal de 2 stelschroeven (29)
eruit en verwijder de uitlaatluchtstroomrichter (28). Haal de 4
moerbouten (15) eruit en trek de motorbehuizing (26) met het
motoronderdeel eraf. Haal pakking (16) van de handgreep (1).
Terwijl u motorbehuizing (26) vasthoudt tikt u op het uiteinde van de
rotor (20) met spieën om het gehele motoronderdeel van de behuizing

(26) vrij te maken. Haal de geleidepen (22) eruit en trek de achterplaat
(18) en voorplaat (23) van de rotor (20), waardoor cilinder (21)
vrijkomt. Let op de plaatsing van cilinder (21) ten opzichte v an platen
(18) en (23) voor het opnieuw in elkaar zetten. Haal de 6 rotorbladen
(19) los van rotor (20). Tik lager (17) uit achterplaat (18) en tik lager
(17) los en verwijder olieafdichting (25) en O-ring (24) uit voorplaat
(23). Duw 2 veerpinnen (12) eruit en haal de knop (13) eraf, zoals
aangebracht. Verwijder moerbouten (11) en trek het luchtregulator
onderdeel (9) met O-ring (8) los; let hierbij op. Schroef het
slangkoppelstuk (7) met O-ring (6) los en haal veer (5), kleppin (3)
met O-ring (2) eruit en klepkogel (4) kan nu verwijderd worden van
kleppin (3).

Opnieuw monteren

Maak alle onderdelen schoon en kijk ze na op slijtage, scheurtjes,
enz., voordat u ze weer in elkaar zet. Kijk speciaal O-ringen en
olieafdichtingen na op sneetjes en slijtage, rotorbladen (19) op slijtage
en hamerkooi (30), 2 hamerpennen (32), hamernok (31) en
aambeelden (33) en (34) vooral op het gebied rond het
aandrijfvierkant op slijtage en scheurtjes. V erzeker u ervan dat dopring
(38) en O-ring (37) op aambeelden (33) en (34) nog steeds een dop
goed kunnen vasthouden. Verzeker u er van dat voorkanten van de
achter- en voorplaat (18) en (23), die cilinder (21) insluiten, vlak zijn
en geen bramen of oppervlaktebeschadigingen vertonen. Indien
nodig, schuur lichtjes met een fijn schuurpapier. Gebruik alleen
vervangingsonderdelen van de fabrikant of van een erkende
leverancier. Smeer alle onderdelen in met een dun laagje voor
pneumatisch gereedschap geschikte smeerolie en zet het opnieuw
in elkaar in omgekeerde volgorde. LET OP: Wanneer u het
motoronderdeel opnieuw monteer in de motorbehuizing (26), moet
u eerst het motoronderdeel bouwen en aan de knat zetten. Zet de
handgreepbehuizing (1) in een bankschroef met de pakking het meest
naar boven wijzend. Leg het pakking (16) en motoronderdeel erop,
terwijl u ervoor zorgt dat de geleidepin (22) in het bijbehorende gat
door de pakking en in de achterkant van de handgreepbehuizing (1)
valt. Schuif de motorbehuizing (26) ov er het motoronderdeel, u duwt
de motorbehuizing tot aan de pakking (16) en zet het vast met 4
schroeven (15).
Wanneer montage v oltooid is, verz ekert u zich ervan dat alle onderdelen
stevig vast zitten, het aambeeld kan draaien en dat de knopomzetklep en
het luchtregulator mechanisme vrij kunnen werken. Verwijder olie bijvulplug
(27) en giet 40 ml standaard SAE20W olie aan de voorkant erin; herplaats
en maak de olie bijvulplug (27) hierna weer vast. Giet er niet te veel olie in,
omdat dit kan resulteren in een vermindering van het vermogen van het
gereedschap. Terwijl u de trekker
ingetrokken houdt, giet u ongeveer 10 ml pneumatische smeerolie
van een goede kwaliteit (liefst eentje met een anti-roest middel) in
het slangkoppelstuk. Sluit het gereedschap aan op een geschikte
luchttoevoer en laat vervolgens het gereedschap een paar seconden
langzaam lopen om de olie te laten circuleren. Het is vereist het
gereedschap opnieuw in te stellen voor gewenst gebruik. Zie de
paragraaf over bediening.

Bedienings specificatie

5095 5095L

Gemiddeld luchtverbruik

Draaimoment bereik

Maximale draaimoment

Lucht inlaat draad

Gehele lengte

355 mm 477 mm

@ 6,2 bar

245 l/min

678 -1627 Nm

2170 Nm

1/2 -14NPT

Konformiteitsverklaring

CE

Sioux T ools Inc.

250 Snap-on Drive, Murphy, NC 28906, U.S.A.

Modellen 5095 / 5095L 1" slagsleutels, Serienummer
Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve
dokumenten: EN792 (concept), EN292 Delen 1 & 2, ISO 8662 Delen 1 & 7, Pneurop
PN8NTC1 overeenkomstig de bepalingen van de richtlijnen 89/392/EEC, 91/368/EEC
& 93/44/EEC.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Mark Pezzoni (President, Divisie zwaar gereedschap)

Naam en handtekening of paraaf van een gemachtigd persoon

Page No 15

Gedrukt in Japan

Modello 5095 / 5095L

Chiavi pneumatica

con impugnatura a D da 1"

Istruzioni per l’operatore

Argomenti: usi previsti, postazioni di lavoro, messa in opera,
funzionamento, smontaggio, montaggio e misure di sicurezza.

Fabbricante/Fornitore

Sioux T ools, Inc.
250 Snap-on Drive
P.O. Box 1596
Murphy, NC 28906
U.S.A.
Tel No. 828-835-9765 Fax No. 828-835-9685

Peso netto
5095 5095L

7,92 Kg 8,62 Kg

Si raccomanda l’uso di
bilanciatore o supporto

SI

Importante

Leggere attentamente le istruzioni prima di installare, azionare
e riparare questo utensile o eseguirne la manutenzione, e
conservarle in luogo sicuro e accessibile.

Tipo di prodotto

Chiavi pneumatica con
impugnatura a D da 1"

Max. Giri/min

5.000

Cicli al minuto

CE

Modello n.

5095
5095L

Dimensioni minime consigliate

(6")

del foro del raccordo

13 mm

Numero di serie

Lunghezza massima

consigliata del raccordo

10 m

Pressione dell’aria

Consigliata in funzione 6,2 bar
Massima 6,2 bar

AVVISI DI SICUREZZA

Sicurezza

Uso di occhiali di protezione SI
Uso di guanti
Uso di scarponi
Uso di respiratore
Uso di cuffia SI

personale

ATTENZIONE

Prima di usare utensili elettrici,
leggere sempre le istruzioni

Indossare sempre occhiali di
protezione

Indossara cuffia
Evitare l’esposizione

prolungata alla vibrazioni

Norme di sicurezza per l’uso della
chiavi pneumatiche 5095 e 5095L

- Usare solo attacchi ed estensioni pneumatiche, giunti
universali ecc. compatibili con l’uso di chiavi pneumatiche.

-L’esposizione prolungata alle vibrazioni può causare lesioni
personali.

-L’esposizione prolungata alle vibrazioni può causare lesioni
personali.

-Prima di usare questo utensile leggere le istruzioni. Tutti
gli operatori devono ricev ere un addestramento completo
all’uso e essere informati di queste norme di sicurezza.

- Non superare la pressione di lavoro massima.

- Usare l’equipaggiamento di protezione indicato.

- La polvere generata durante le operazioni di levigatura, di
taglio, di perforazione e varie altre attività di costruzione
contiene sostanze chimiche che possono provocare il
cancro, o danneggiare i feti o organi di riproduzione.

-Usare solo aria compressa alle
condizioni indicate.

- Se l’utensile non sembra funzionare
bene, interromperne l’uso
immediatamente e richiederne la
manutenzione o la riparazione. Se la
rimozione dell’utensile non è possibile,
interrompere l’erogazione di aria
compressa diretta all’utensile, scrivere
una nota di avvertimento e affiggerla
sull’utensile stesso.

- Se l’uso dell’utensile richiede un
bilanciatore o altri dispositivi di
sospensione, controllare che lo stesso

Sistema di alimentazione d’aria consigliato Figura 1

Rumorosità: Pressione acustica 104,0 dB(A)

Potenza acustica 117,0 dB(A)
Metodo di collaudo: Collaudato secondo la

normativa di collaudo Pneurop PN8NTC1
e Standard ISO 3744.

Livello di vibrazioni 5095 8,5 m/sec

Metodo di collaudo: Collaudato secondo gli

standard ISO 8662, parti 1 e 7

- Quando si utilizza l’utensile, tenere il corpo, e in particolare

-L’utensile non ha isolamento elettrico. Non usare l’utensile

- Quando si aziona l’utensile, poggiare bene a terra entrambi

-Per manutenzione e riparazioni, usare solo i pezzi di

- Non bloccare con nastro o fili ecc. in posizione On (Acceso)

Page No 16

2

5095L 8,8 m/sec

sia fissato saldamente al dispositivo di sospensione/
supporto.

le mani, lontano dall’accessorio in funzione installato
sull’utensile.

se c’è pericolo di entrare in contatto con elettricità.
i piedi e/o assumere una posizione ben bilanciata; tenere

l’utensile con forza sufficiente ad assorbire i possibili
contraccolpi durante il lavoro. Non stringerlo con troppa
forza.

ricambio corretti. Non improvvisare o compiere riparazioni
temporanee. La manutenzione e le riparazioni importanti
devono essere svolte solo da personale specializzato.

l’interruttore On/Off . La lev etta di accelerazione ecc. dev e

2

essere sempre libera di tornare in posizione Off quando
viene rilasciata.

- Interrompere sempre l’erogazione di aria compressa diretta
all’utensile e premere l’interruttore On/Off per far sfiatare
l’aria dal tubo di alimentazione prima di inserire, rimuovere
o regolare l’accessorio installato sull’utensile.

-Prima di utilizzare l’utensile, assicurarsi che al cavo di
alimentazione sia collegato un dispositivo di spegnimento,
in posizione nota e facilmente accessibile, in modo da poter
interrompere l’alimentazione in caso di emergenza.

- Controllare regolarmente lo stato di usura di raccordo e
accessori.

-Fare attenzione che parti del vestiario, capelli, cravatte,
panni per pulire, anelli, gioielli, orologi, braccialetti ecc. non
restino impigliati nei componenti mobili dell’utensile, perché
potrebbero farli entrare in contatto con parti del corpo,
creando una situazione pericolosa.

- Si presume che l’operatore adotti le dovute misure di
precauzione e segua norme locali, regionali e statali
durante l’installazione, l’utilizzo o la manutenzione
dell’utensile.

- Accertarsi che l’aria di scarico non sia diretta verso altre
persone o materiali o sostanze che possano venire
danneggiate da gocce d’olio. Quando si lubrifica l’utensile
la prima volta o se le emissioni sono ricche di olio,
accertarsi che l’aria emessa non vada vicino a superfici
molto calde o a fiamme.

- Non poggiare l’utensile fino a quando l’accessorio in
funzione non abbia smesso di ruotare.

- Quando l’utensile non è in uso, spegnere l’alimentazione
dell’aria e premere la levetta a scatto/interruttore per
scaricare aria. Se l’utensile non verrà usato per un certo
periodo di tempo, per prima cosa lubrificarlo, poi staccare
l’alimentazione dell’aria e immagazzinarlo in un luogo
asciutto a temperatura ambiente.

- Se si trasferisce l’utensile da una persona ad un’altra, che
sia un nuovo utente o una persona inesperta, fornire queste
istruzioni insieme all’utensile.

- Non staccare nessun dispositivo di sicurezza installato dal
fabbricante, per esempio salvaruote, levetta a scatto di
sicurezza, controllori di velocità ecc.

- Se possibile, fissare il pezzo da lavorare con morse,
morsetti ecc., per renderlo rigido in modo che non possa
muoversi durante la lavorazione. Mantenere sempre una
postura equilibrata. Non sporgersi in avanti o cercare di
arrivare troppo lontano.

- Usare l’utensile adatto al lavoro da fare. Non usarne uno
che sia o troppo leggero o troppo pesante. In caso di
dubbio, chiedere consiglio .

- In generale, questo utensile non è adatto per essere usato
sott’acqua o in ambienti esplosivi. Chiedere il parere del
fabbricante.

- Cercare di mantenere l’area di lavoro libera in modo da
poter svolgere il lavoro in condizioni di sicurezza. Se pratico
e possibile, cercare di eliminare qualsiasi forma di
ostruzione non necessaria prima di iniziare il lavoro.

- Usare sempre raccordi per l’aria e giunti approvati per l’uso
con pressioni minime pari almeno a una volta e mezza la
pressione di lavoro massima dell’utensile.

Usi previsti dell’utensile —
5095 /5095L

La chiave pneumatica è stata concepita per stringere e allentare
elementi di fissaggio filettati compresi nella gamma indicata dal
fabbricante. Deve essere usata solo con attacchi per dadi femmina
da 25,4 mm di tipo pneumatico. Utilizzare esclusivamente attacchi
per utensili pneumatici.
È consentito usare estensioni adatte, giunti universali e adattatori di
attacchi fra la guida quadrata di uscita della chiave pneumatica e la
guida femmina quadrata dell’attacco.
Non usare l’utensile per scopi diversi da quelli indicati senza prima
consultare il fabbricante o il rivenditore autorizzato del fabbricante,
perché è pericoloso.
Non usare mai una chiave pneumatica come martello per rimuovere
o addrizzare elementi di fissaggio filettati. Non cercare di modificare
l’utensile per altri usi e non modificarlo neppure per l’uso di avvitadadi.

Postazioni di lavoro

L’utensile deve essere usato solo come strumento a mano. Si
raccomanda di usare l’utensile stando in piedi su un piano solido.
Può essere usato in altre posizioni, ma prima di tale uso, l’operatore
deve porsi in posizione sicura, con una presa ed un appoggio solidi
ed essere consapevole che, mentre si allenta un elemento di
fissaggio, l’utensile può allontanarsi dall’elemento di fissaggio su cui
si sta operando. Si deve perciò sempre lasciare uno spazio di
sicurezza per questo movimento all’indietro, per evitare la possibilità
di imprigionare una mano, un braccio o il corpo.

Messa in opera

Alimentazione dell’aria

Utilizzare un compressore d’aria pulito e lubrificato, che fornisca una
pressione misurabile di 6,2 bar all’utensile durante l’azionamento con
la levetta di accelerazione spinta fino in fondo e con il regolatore dell’aria
nella posizione di apertura di aria massima. Usare tubi di raccordo
delle dimensioni e lunghezze consigliate. Si raccomanda di collegare
l’utensile al compressore d’aria come indicato nella figura 1.
Non collegare l’utensile ad un raccordo ad innesto rapido; utilizzare
invece un tubo flessibile di circa 12" di lunghezza. Non collegare il
sistema di alimentazione dell’aria senza installarvi una valvola di
spegnimento accessibile e facile da azionare. Il compressore deve
essere lubrificato. Come mostrato nella figur a 1, si consiglia di usare
un filtro dell’aria, un regolatore e un lubrificatore (FRL), in modo da
fornire all’utensile aria pulita e lubr ificata alla pressione corretta. I
particolari dei dispositivi possono essere richiesti al proprio fornitore.
Se non si usano tali dispositivi, per lubrificare l’utensile si deve
interrompere l’alimentazione dell’aria e togliere pressione alla linea
premendo la levetta di accelerazione dell’utensile. Scollegare la linea
di alimentazione e versare nell’adattatore del raccordo (7) un
cucchiaino da caffè (5 ml) di lubrificante per motori pneumatici,
possibilmente incorporandovi un antiruggine. Ricollegare l’utensile
al compressore e farlo girare lentamente per alcuni secondi per
consentire all’aria di far circolare l’olio. Se l’utensile viene usato
frequentemente, o se comincia a rallentare o perde potenza,
lubrificarlo tutti i giorni. Quando si esegue la lubrificazine controllare
anche che il filtro dell’aria nell’adattatore del tubo (7) sia pulito.
Si raccomanda che l’ermeticità del raccordo del gruppo dell’elemento
di fissaggio filettato sia controllata con strumenti di misurazione
appropriati.
Si raccomanda che la pressione dell’aria all’utensile, durante il

funzionamento, sia di 6,2 bar.

Azionamento

La potenza sviluppata dalla chiave pneumatica in condizioni di
funzionamento ottimali è governata da tre fattori principali:
a) la pressione dell’aria di entrata;
b) il tempo per il quale si usa la chiave pneumatica sul giunto. Il

tempo normale per giunti di tensione media è da 3 a 5 secondi;

c) l’impostazione del regolatore dell’aria per un determinato giunto

a una determinata pressione azionato per un tempo determinato.
Il regolatore dell’aria (9) può essere usato per regolare la potenza
sviluppata della chiave pneumatica se non sono disponibili altri
meccanismi di controllo. Si consiglia caldamente di usare un
regolatore della pressione esterno, che idealmente faccia parte del
gruppo del filtro, del regolatore e del lubrificatore (frl), per controllare
la pressione dell’aria in entrata, così che la pressione possa essere
impostata in modo da aiutare a controllare la tensione che è
necessario applicare al raccordo dell’elemento di fissaggio filettato.
In una chiave di questo tipo non esiste un sistema di regolazione
della torsione, affidabile e costante. Tuttavia il regolatore dell’aria
può esere usato per regolare la torsione su valori che approssimano
la tenuta di un giunto filettato noto. Per impostare l’utensile sulla
torsione desiderata, scegliere un dado o una vite di cui si conosca la
tenuta ed abbia dimensioni, passo e condizioni della filettatura simili
a quelle del lavoro da eseguire. Impostare il regolatore dell’aria su
un valore basso, inserire la chiave nel dado e lentamente aumentare
la potenza (girare il regolatore per far passare più aria) fino a quando
il dado non si muova lentamente nelle direzione in cui era
precedentemente impostato. L’utensile è ora impostato per duplicare
quella tenuta; annotare l’impostazione del regolatore per gli usi futuri.
Quando si stringono dadi che non richiedono valori di torsione critici,
avvitare il dado fino alla superficie e poi stringere un altro quarto o
mezzo giro (può essere necessario un ulteriore stringimento se le
rondelle sono serrate in una morsa. P er maggiore potenza in caso di
un lavoro di smontaggio, impostare il regolatore nella posizione di
apertura completa. Questa chiave pneumatica è calibrata per b ulloni
di dimensioni di 1". La calibratura deve essere diminuita per bulloni
filettati a U a molla, bulloni d’ancoraggio, viti mordenti, viti a prof ondità
doppia, elementi molto arrugginiti e elementi di fissaggio a molla,
poiché assorbono la maggior parte della potenza di impatto. Quando
possibile, stringere in una morsa o incuneare il bullone per prevenire
una controspinta.

Page No 17

Immergere i dadi arrugginiti in olio lubrificante fluido e rompere il
blocco di ruggine prima di rimuovere il dado con la chiave pneumatica.
Se il dado non inizia a muoversi entro tre-cinque secondi, usare una
chiave pneumatica di dimensioni maggiori. Non usare la chiave
pneumatica al di sopra delle capacità di taratura perché così facendo
si riduce la vita dell’utensile. NO TA: la torsione reale su un elemento
di fissaggio è direttamente proporzionale alla durezza del giunto,
alla velocità dello strumento, alle condizioni della chiav e e al tempo
lasciato all’utensile di operare.
La leva di spinta in avanti e indietro si trova nel lato inferiore
dell’impugnatura ed è contrassegnata da una “F” ad una estremità e
da una “R” dall’altra. Per f ar ruotare il meccanismo di percussione in
avanti (in senso orario) far ruotare la levetta in senso antiorario in
modo da allineare la “F” con la freccia incisa sull’impugnatura. Per
una rotazione del meccanismo di percussione all’indietro (in senso
antiorario) far ruotare la levetta completamente in senso orario e
allineare la “R” con la freccia. Prima di spingere l’interruttore
controllare che la “F” o la “R” siano perfettamente allineate con la
freccia. Il regolatore dell’aria è situato sul fondo dell’impugnatura ed
ha quattro posizioni.
La posizione su “O” indica che non vi è nessuna erogazione di
potenza, mentre la posizione su 1 indica la erogazione di potenza
minima e “4” la potenza massima. I meccanismi di percussione delle
avvitatrici hanno dei fori attraverso le guide quadrate per poter essere
usate con fermi di attacchi del tipo “a perni e anelli”. Il perno fatto di
acciaio o plastica rinforzata, viene inserito nel foro nell’attacco e nella
guida quadrata e tenuto in posizione dall’anello. Nell’utensile è
incorporato un filtro dell’aria, posto nell’adattatore del raccordo (7).
È opportuno controllarlo periodicamente per accertarsi che non sia
bloccato, poiché il bloccaggio riduce la velocità e la potenza
dell’utensile. Per pulire il filtro dell’aria è necessario rimuovere
l’adattatore del raccordo (7). L’avvitatrice viene fornita con una
impugnatura ausiliaria che può essere agganciata intorno la casa
della frizione (41). Stringere l’impugnatura (44) del plattina
dell’impugnatura (43) per viti terminali (15).
Per ottenere i migliori risultati:

1) usare sempre la chiave pneumatica di dimensioni corrette;

2) usare attacchi più profondi invece di barre di estensione ogni
volta che sia possibile;

3) non usare attacchi di dimensioni più grandi del dado, consumati
o incrinati;

4) tenere la chiave in modo tale che l’attacco aderisca perfettamente
all’elemento di fissaggio. Tenere la chiave con decisione ma non
troppo strettamente, premendo in avanti con leggerezza.

Istruzioni per montaggio e smontaggio

I modelli 5095 e 5095L sono identici eccetto che il meccanismo di
percussione (34) del modello 5095L è più lungo di 6" di quello (33)
del modello 5095.
Scollegare l’utensile dal sistema di alimentazione dell’aria.
Per prima cosa rimuovere l’impugnatura laterale (44), rimuov ere le 4
viti terminali frontali (15) e togliere la piattina dell’impugnatura (43).
Rimuovere il tappo dell’olio (27) e posizionare l’utensile in modo che
l’olio nella parte frontale dell’utensile possa essere scaricato in un
contenitore apposito. Afferrare l’impugnatura della levetta di
accelerazione (1) in una morsa fornita di ganasce morbide e
rimuovere le 4 viti terminali frontali (15) e sganciare la casa della
frizione (41) con la guarnizione ad anello (40). La guarnizione dell’olio

46) può essere sganciata dal cuscinetto del meccanismo di

percussione (39) e spinta fuori la casa della frizione (41). Estrarre il
gruppo del meccanismo di percussione e tirare fuori il meccanismo
di percussione (33) o (34) dalla gabbia del meccanismo di
percussione (30) e separare la meccanismo di percussione (31) e 2
perni del meccanismo di percussione (32). Togliere lo spaziatore del
meccanismo di percussione (36) e l’anello dell’attacco (38) dal
meccanismo di percussione (33) o (34). Togliere le 2 viti di fissaggio
(29) e estrarre il deflettore di scarico (28). Rimuov ere le 4 viti terminali

(15) ed estrarre l’alloggiamento del motore (26) con tutto il gruppo
del motore. T ogliere la guarnizione (16) dall’impugnatura (1). T enendo
l’alloggiamento del motore (26), battere l’estremità scanalata del
rotore (20) per fare uscire il gruppo del motore completo
dall’alloggiamento (26). Togliere il perno di guida (22) ed estrarre il
gruppo della piastra posteriore (18) e il gruppo della piastra anteriore
(23) dal rotore (20) liberando il cilindro (21). Notare l’orientamento
del cilindro (21) rispetto alle due piastre (18) e (23) per il momento
del rimontaggio. Togliere le 6 lame del rotore (19) dal rotore (20).
Spingere fuori il cuscinetto (17) dalla piastra posteriore (18) e battere
sul cuscinetto (17) e togliere la guarnizione dell’olio (25) e la
guarnizione ad anello (24) dalla piastra frontale (23). Spingere fuori
2 perni della molla (12) e togliere l’interruttore interno (13). Spingere
el viti terminali (11) e togliere il regolatore dell’aria (9) con la
guarnizione ad anello (8) facendo attenzione. Svitare l’adattatore del
raccordo (7) con la guarnizione ad anello (6) e togliere la molla (5) il
perno della valvola (3) con la guarnizione ad anello (2) e la sfera
della valvola (4) può essere tolta dal perno della valvola (3).

Rimontaggio

Pulire tutte le parti e controllarne lo stato di usura, danneggiamento,
incrinature, ecc. Esaminare attentamente guarnizioni ad anello e
guarnizioni dell’olio per eventuali tagli o usura, usura delle lame del
rotore (19), e usura e incrinature sulla gabbia del meccanismo di
percussione (30), dei 2 perni del meccanismo di percussione (32)
della la camma del meccanismo di percussione (31) e dei meccanismi
di percussione (33) e (34) soprattutto intorno alle aree di guida
quadrata.Accertarsi che gli anelli degli attacchi (38) e le guarnizioni
ad anello (37) sui meccanismi di percussione (33) e (34) abbiano la
necessaria forza di tenuta dell’attacco. Controllare che le superfici
delle piastre terminali (18) e (23) che attestano il cilindro (21) siano
piane e senza scalfitture né graffi. Se necessario, smerigliare con
una carta abrasiva a grana finissima. P er manutenzione e riparazioni,
usare solo i pezzi di ricambio corretti. Lubricare tutte le parti con un
olio lubrificante per utensili pneumatici e ingrassare i cuscinetti con
un grasso per usi generici al litio o molibdeno e rimontare in ordine
inverso. NOTA: quando si rimonta il gruppo del motore
nell’alloggiamento del motore (26) prima rimontare il gruppo del
motore e metterlo da parte. Serrare l’alloggiamento dell’impugnatura
(1) in una morsa con il lato della guarnizione rivolto in alto. Inserire la
guarnizione (16) e il gruppo del motore accertando che i per ni di
guida (22) entrino nei fori corrispondenti attraverso la guarnizione e
nel lato terminale dell’alloggiamento dell’impugnatura (1). Far
scivolare l’alloggiamento del motore (26) sopra al gruppo del motore
spingendo l’alloggiamento del motore verso la guarnizione (16) e
stringendolo con quattro viti (15).
Completato il rimontaggio, controllare che tutte le parti siano ben
strette, che il il meccanismo di percussione possa ruotare liberamente
e che la valvola di inversione del pulsante e il meccanismo di
regolazione dell’aria funzionino senza ostacoli. Togliere il tappo
dell’olio (27) e versare 40ml (1,35 fl. oz.) di olio standard di gr adazione
SAE20W e sostituire e stringere il tappo dell’olio (27). Non riempire
troppo perché così facendo si riducono le prestazioni dell’utensile.
Versare più o meno 10 ml di un olio lubrificante di buona qualità
(possibilmente contenente un antiruggine) nell’adattatore del
raccordo tenendo spinto il pulsante. Collegare ad un compressore
d’aria adatto e far girare l’utensile per alcuni secondi per permettere
all’olio di circolare ed essere pronto all’azionamento. Consultare il
paragrafo Azionamento .

Specifiche operative

5095 5095L

Consumo aria medio

Torsione media

Torsione massima

Filettatura della presa d’aria

Lunghezza complessiva

355 mm 477 mm

@ 6,2 bar

245 l/min

678 - 1627 Nm

2170 Nm

1/2 -14NPT

Dichiarazione di conformità

CE

Sioux T ools Inc.

250 Snap-on Drive, Murphy, NC 28906, U.S.A.

Chiavi pneumatica da 1" Modelli 5095 / 5095L, Numero di serie
Dichiariamo, assumendone la piena responsabilità, che il produtto è conforme alle
seguenti normative e ai relativi documenti: EN792 (Bozza), EN292 Parti 1 e 2, ISO
8662 Parti 1 e 7, Pneurop PN8NTC1 in base alle prescrizioni delle derettivi 89/392/
EEC, 91/368/EEC & 93/44/EEC.

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Mark Pezzoni (Presidente, Ramo utensili pneumatici)

Nome o firma o timbro equivalente della persona autorizzata

Page No 18

Stampato in Giappone

5095 1" D-Handle Impact Wrench

5095L 5095 with 6" Extended Anvil

Ref. No. Part No.

1 506500 Throttle Handle
2 505197 O-Ring (1515-1)
3 506501 Valve Pin
4 505255 Valve Ball
5 505256 Throttle Spring
6 505293 O-Ring (1516-14)
7 505257 Hose Adaptor
8 506502 O-Ring (2) (S-16)

9 506503 Reverse Regulator
10 506504 Reverse Lever
11 506505 Cap Screw (4x20)
12 506506 Spring Pin (3.5x18)
13 505292 Inside Trigger
14 506507 Handle Grip
15 505264 Cap Screw with Washer (8) (6x25)
16 506508 Gasket
17 505273 Ball Bearing (2) (6004)
18 506509 Rear Plate
19 67825 Rotor Blade (6)
20 506510 Rotor
21 505270 Cylinder
22 505253 Guide Pin

Description

Page No 19

Ref. No.

Part No.

23 506511 Front Plate
24 505644 O-Ring (568-137)
25 505272 Oil Seal
26 506512 Motor Housing
27 506513 Oil Plug
28 506514 Exhaust Deflector
29 506515 Tapping Screw (2) (3.5x12)
30 506516 Hammer Cage
31 506517 Twin Hammer (2)
32 506518 Twin Hammer Pin (2)
33 506519 Standard Anvil (5095)
34 506520 6" Extended Anvil (5095L)
36 506521 Anvil Spacer
37 505201 O-Ring (1516-13)
38 505245 Socket Retainer Ring
39 506522 Anvil Bushing
40 505287 O-Ring (9241-042)
41 506523 Clutch Case
43 506524 Bracket
44 506525 Support Handle
45 506526 Anvil Collar
46 66631 Oil Seal

Description

Page No 20
