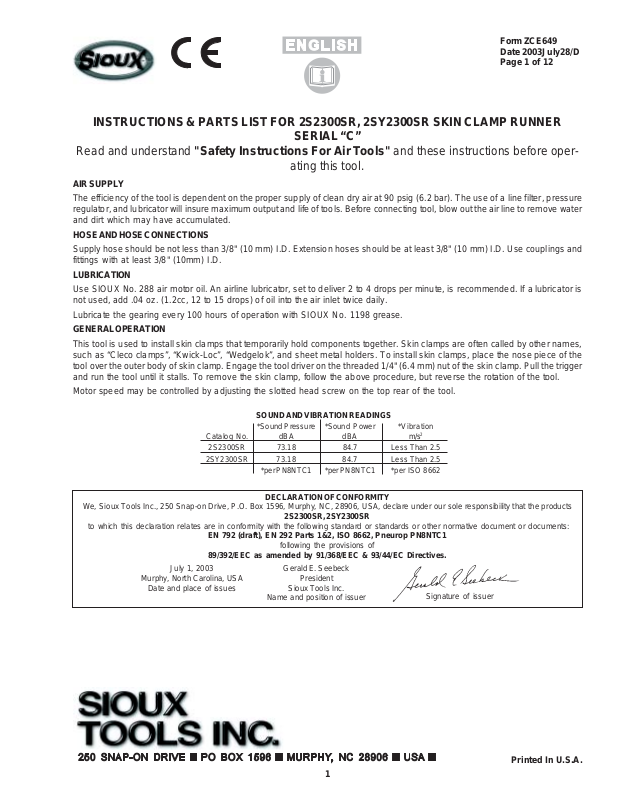

Page 1
Form ZCE649
Date 2003July28/D
Page 1 of 12
INSTRUCTIONS & PARTS LIST FOR 2S2300SR, 2SY2300SR SKIN CLAMP RUNNER
SERIAL “C”
Read and understand "Safety Instructions For Air Tools" and these instructions before oper-
ating this tool.
AIR SUPPLY
The efficiency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line filter, pressure
regulator, and lubricator will insure maximum output and life of tools. Before connecting tool, blow out the air line to remove water
and dirt which may have accumulated.
HOSE AND HOSE CONNECTIONS
Supply hose should be not less than 3/8" (10 mm) I.D. Extension hoses should be at least 3/8" (10 mm) I.D. Use couplings and
fittings with at least 3/8" (10mm) I.D.
LUBRICATION
Use SIOUX No. 288 air motor oil. An airline lubricator, set to deliver 2 to 4 drops per minute, is recommended. If a lubricator is
not used, add .04 oz. (1.2cc, 12 to 15 drops) of oil into the air inlet twice daily.
Lubricate the gearing every 100 hours of operation with SIOUX No. 1198 grease.
GENERAL OPERATION
This tool is used to install skin clamps that temporarily hold components together. Skin clamps are often called by other names,
such as “Cleco clamps”, “Kwick-Loc”, “Wedgelok”, and sheet metal holders. To install skin clamps, place the nose piece of the
tool over the outer body of skin clamp. Engage the tool driver on the threaded 1/4" (6.4 mm) nut of the skin clamp. Pull the trigger
and run the tool until it stalls. To remove the skin clamp, follow the above procedure, but reverse the rotation of the tool.
Motor speed may be controlled by adjusting the slotted head screw on the top rear of the tool.
SOUND AND VIBRATION READINGS
Catalog No. dBA dBA m/s
2S2300SR 73.18 84.7 Less Than 2.5
2SY2300SR 73.18 84.7 Less Than 2.5
We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products
to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:
EN 792 (draft), EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1
89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.
July 1, 2003
Murphy, North Carolina, USA
Date and place of issues
*Sound Pressure *Sound Power *Vibration
*per PN8NTC1 *per PN8NTC1 *per ISO 8662
DECLARATION OF CONFORMITY
2S2300SR, 2SY2300SR
following the provisions of
Gerald E. Seebeck
President
Sioux Tools Inc.
Name and position of issuer
2
Signature of issuer
Printed In U.S.A.
1
Page 2
ANWEISUNGEN & TEILELISTE FÜR BLECHGREIFANZIEHMASCHINE
2S2300SR, 2SY2300SR
SERIE “C”
Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die
“Sicherheitsanweisungen für Druckluftwerkzeuge”.
DRUCKLUFTZUFUHR
Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 6,2 bar (90 psig)
ab. Die Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale Werkzeugleistung und lebensdauer. Vor dem Anschließen des Werkzeugs blasen Sie den Luftschlauch durch, um eventuell vorhandenes Wasser und
Schmutz zu entfernen.
SCHLAUCH UND SCHLAUCHANSCHLÜSSE
Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 3/8” (10 mm) aufweisen. Verlängerungsschläuche müssen einen
Innendurchmesser von mindestens 3/8” (10 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen Mindest-Innendurchmesser
von 3/8” (10 mm) aufweisen.
SCHMIERUNG
Verwenden Sie SIOUX Druckluftmotoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 2 bis 4 Tropfen pro
Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie täglich zweimal 1,2 ml (0,4 oz, 12 bis 15 Tropfen) in den
Drucklufteinlaß.
Schmieren Sie das Getriebe nach jeweils 100 Betriebsstunden SIOUX Schmiermittel Nr. 1198.
ALLGEMEINER BETRIEB
Dieses Werkzeug wird verwendet zur Installation von Blechgreifer, die Bauteile vorübergehend zusammenhalten. Blechgreifer werden
häufig mit anderen Namen bezeichnet, wie z.B. „Cleco-Klemmen“ und „Kwick-Loc“. Zur Installation von Blechgreifern das Mundstück
des Werkzeugs über den äußeren Körper des Blechgreifers plazieren. Den Steckschlüssel des Werkzeugs in die 6,4 mm (1/4”)Gewindemutter des Blechgreifers einsetzen. Den Abzug ziehen und das Werkzeug bis zum Anschlag laufen lassen. Zum Entfernen
des Blechgreifers das gleiche Verfahren durchführen, aber die Drehrichtung des Werkzeugs umkehren.
Die Motordrehzahl kann mit Hilfe der Schlitzschraube im Abzug eingestellt werden.
SCHALL- UND VIBRATIONSWERTE
Katalog-Nr dBA dBA m/s
*Schalldruck *Schallstärke *Vibration
2S2300SR 73,18 84,7 Weniger als 2,5
2S2300SR 73,18 84,7 Weniger als 2,5
**prtPN8NTC1 *prt PN8NTC1 *per ISO 8662
2
Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte
auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:
EN 792 (Entwurf) EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1
89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.
1. Juli 2003
Murphy, North Carolina, USA
Datum und Ort der Ausgabe
KONFORMITÄTSERKLÄRUNG
2S2300SR, 2SY2300SR
germäß der Regelungen in
Gerald E. Seebeck
Vorsitzender
Sioux Tools Inc.
Name und Titel des Herausgebers
Unterschrift des Herausgebers
2
Page 3
INSTRUCCIONES Y LISTA DE PARTES PARA EL ROTOR DE ABRAZADERAS
SUPERFICALES 2S2300SR, 2SY2300SR
SERIE “C”
Lea y entienda las “Instrucciones de seguridad para herramientas neumáticas” y estas
instrucciones antes de operar esta herramienta.
SUMINISTRO DE AIRE
La eficiencia de la herramienta depende de un suministro adecuado de aire seco a 90 psig (6,2 bar). El uso de un filtro de línea, regulador
de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta. Antes de conectar la herramienta, expulse
el aire de la línea de aire para sacar el agua y la suciedad que pueda haber acumulada.
MANGUERA Y CONEXIONES DE LA MANGUERA
La manguera de distribución debe tener no menos de 3/8” (10 mm) de diámetro interno. La extensión de la manguera debe ser al menos
de 3/8” (10 mm) de diámetro interno. Utilice acoplamientos y piezas con un diámetro interno de al menos 3/8” (10 mm).
LUBRICACION
Utilice un aceite para motores neumáticos SIOUX No. 288. Se recomienda un lubricador de tubo de aire que distribuya de 2 a 4 gotas
por minuto. Si no se utiliza un lubricador, agregue 0,04 oz. (1,2 cc, 12 a15 gotas) de aceite a la entrada de aire, dos veces al día.
Lubricaque el engranaje después de cada 100 horas de funcionamiento con grasa SIOUX N°1198.
ASPECTOS GENERALES
Esta herramienta es para instalar abrazaderas superferficiales que mantienen componentes juntos en forma temporal. Las
abrazaderas superficiales on a menudo conocidas con otros nombres como “abrazaderas Cleco”, “kwic-Loc” y sujetadores de
planchas metálicas. Para instalar las abrazaderas superficiales, coloque la pieza de la nariz de la herramienta sobre la parte exterior
del cuerpo de la abrazadera. Engrane el eje de la herramienta en la tuerca ¼” (6,4 mm) de la abrazadera superficial. Tire el gatillo
y haga funcionar la herramienta hasta que se detenga. Para sacar la abrazadera, siga los procedimientos indicados anteriormente
pero invierta la rotación de la herramienta.
La velocidad del motor se puede controlar, ajustando el tornillo de cabeza ranurada en el gatillo.
LECTURAS DE SONIDOS Y VIBRACIONES
Catálogo No. sonido dBA sonido dBA m/s
2S2300SR 73,18 84,7 Menos de 2,5
2SY2300SR 73,18 84,7 Menos de 2,5
Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que
con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma(s) u otro(s) documento(s) normativo(s):
EN 792 (anteproyecto) EN 292 Partes 1&2, ISO 8662, Pneurop PN8NTC1
89/392/EEC enmendadas por las Directrices 91/368/EEC & 93/44/EEC
1 de julio de 2003
Murphy, North Carolina, USA
Fecha y lugar de edición
*Presión de Potencia de *Vibración
*Según PN8NTC1 *Según PN8NTC1 *Según ISO 8662
DECLARACION DE CONFORMIDAD
los productos
2S2300SR, 2SY2300SR
siguiendo las disposiciones
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nombre y puesto del editor
2
Firma del editor
3
Page 4
ISTRUZIONI E LISTINO PARTI PER CANALE PER MORSETTO SUPERFICIALE
2S2300SR, 2SY2300SR
SERIE “C”
Leggere attentamente le “Istruzioni per l’uso sicuro di apparecchiature pneumatiche” e le
seguenti avvertenze prima di utilizzare il presente apparecchio.
ALIMENTAZIONE ARIA
L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psi (6,2 bar). Per il
massimo flusso di aria complessa e per estendere la durata dell’attrezzo utilizzare un filtro sull’impianto, un regolatore di
pressione e un lubrificante. Prima di collegare l’attrezzo far fuoriuscire un pò di aria dalla tubazione in modo da rimuovere
eventuali residui di acqua e sporcizia che possano essersi accumulati.
TUBAZIONE ED APPOSITE CONNESSIONI
Il D.I del tubo di alimentazione non deve essere inferiore a 3/8” (10 mm). Il D.I. delle prolunghe deve essere di almeno 3/8” (10
mm). Adoperare giunzioni e connettori con un D.I. di almeno 3/8” (10 mm).
LUBRIFICANTE
Utilizzare olio per motori ad aria SIOUX n. 288. Si raccomanda l’utilizzo di un impianto di lubrificazione per circuiti ad aria
compressa regolato ad una velocità da 2 a 4 gocce al minuto. Se non viene utilizzato alcun impianto di lubrificazione aggiungere,
due volte al giorno, 1,2 cc (da 12 a 15 gocce) di olio all’interno della cassetta di aspirazione aria.
Lubrificare con grasso SIOUX n. 1198 gli ingranaggi ogni 100 ore di utilizzo.
USO GENERALE
Questo attrezzo viene usato per installare morsetti superficiali che uniscono momentaneamente dei componenti. I morsetti
superficiali sono spesso chiamati con altri nomi, come “Morsetti Cleco”, “Kwic-Loc” e fermi per lamiere sottili. Per installare i
morsetti superficiali, collocare il cono dell’attrezzo sulla parte esterna del morsetto. Innestare l’elemento conduttore sul dado
filettato da 6,4 mm (1/4”) del morsetto. Per rimuovere il morsetto, seguire lo stesso metodo, ma invertendo la rotazione
dell’attrezzo.
La velocità del motore può essere controllata regolando la vite a testa intagliata nel grilletto.
VALORI DI RUMOROSITA’ E VIBRAZIONI
Catalogo n. dBA dBA m/s
2S2300SR 73,18 84,7 Inferiore a 2,5
2SY2300SR 73,18 84,7 Inferiore a 2,5
La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola
sono conformi alle seguenti normative, standard o certificazioni:
EN 792 (estratto) EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1
CEE 89/392 così come successivamente modificata dalle direttive CEE 91/368 e 93/44
1 luglio 2003
Murphy, North Carolina, USA
Data e luogo del rilascio
*Pressione sonora *Potenza sonora Vibrazioni
*secondo PN8NTC1 *secondo PN8NTC1 *secondo ISO8662
CERTIFICAZIONE DI CONFORMITA
responsabilità che i prodotti
2S2300SR, 2SY2300SR
secondo la direttiva
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nome e posizione del dichiarante
2
Firma del dichiarante
4
Page 5
INSTRUCTIONS ET LISTE DES PIECES POUR OUTILS POUR
MACHOIRE DE SERRAGE 2S2300SR, 2SY2300SR
SÉRIE “C”
Lisez avec attention les “Instructions de mise en garde lors de l’utilisation d’outils
pneumatiques” avant de vous en servir.
APPORT D’AIR
L’efficacité de l’outil dépend de la qualité de l’air d’alimentation, qui doit être sec et propre, et de la pression, qui doit être de
6,2 bar (90 psi). Son rendement et sa durée de vie seront améliorés si un filtre de circuit d’alimentation, un régulateur de pression
et un lubrificateur d’air sont utilisés. Avant de brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les saletés ayant
pu s’y accumuler.
LE TUYAU ET SON BRANCHEMENT
Le tuyau d’apport d’air doit être au moins de 10 mm de D. int. et la rallonge de 10mm. Les accouplements et les raccords doivent
être, quant à eux, d’au moins 10 mm de D. int.
LUBRIFICATION
Utilisez l’huile SIOUX de référence 288 prévue pour moteur pneumatique. Il est recommandé d’utiliser un lubrificateur d’air
délivrant 2 à 4 gouttes d’huile par minute. En l’absence de lubrificateur, ajoutez deux fois par jour 1,2 ml d’huile (0,04 once, soit
12 à 15 gouttes) dans l’arrivée d’air.
Lubrifier l’engrènement avec du lubrifiant No. 1232A de SIOUX toutes les cent heures d’utilisation.
FONCTIONNEMENT GENERAL
Cette machine-outil est utilisée pour installer des mâchoires de serrage qui maintiennent temporairement les composants
ensemble. Les mâchoires de serrage sont souvent appelées “mâchoires Cleco”, “Kwic-Loc” et mâchoires pour feuille de métal.
Pour installer les mâchoires de serrage, placer le pilote de la machine-outil sur l’enveloppe extérieure de la mâchoire de serrage.
Engager le pilote de la machine-outil sur l’écrou taraudé de 6.4 mm (1/4”) de la mâchoire de serrage. Tirer sur la gâchette et
faire fonctionner la machine-outil jusqu’à ce qu’elle se bloque. Pour retirer la mâchoire, suivre les étapes ci-dessus, mais
inverser la rotation de la machine-outil.
La vitesse du moteur peut être réglée en ajustant la vis à tête fendue dans la gâchette.
MESURES DU SON ET DES VIBRATIONS
No.du *Pression acoustique Puissance acoustique *Vibration
catalogue .en dBA en dBA m/s
2S2300SR 73,18 84,7 Moins de 2,5
2SY2300SR 73,18 84,7 Moins de 2,5
*selon la norme *selon la norme *selon la norme
PN8NTC1 PN8NTC1 ISO8662
La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits
dont cette fiche fait l’objet, sont conformes aux normes, documents normatifs et autres références :
EN 792 (ébauche) Parties 1 et 2 de la norme EN 292, ISO 8662, Pneurop PN8NTC1
Directive 89/392/EEC, amendée par la suite par les Directives 91/368/EEC et 93/44/EEC.
1er juillet 2003
Murphy, North Carolina, USA
Date et lieu de publication
DECLARATION DE CONFORMITE
2S2300SR, 2SY2300SR
suite aux dispositions de la
Gerald E. Seebeck
Président
Sioux Tools Inc.
Nom et poste occupé par le responsable Signature du responsable
2
5
Page 6
LIJST MET INSTRUCTIES & ONDERDELEN VOOR DE 2S2300SR, 2SY2300SR
HUIDSPANKLEM
SERIENUMMER “C”
Voordat u met de machine aan de slag gaat, moet u deze instructies en de
“Veiligheidsvoorschriften voor persluchtmachines” gelezen en begrepen hebben.
PERSLUCHTTOEVOER
Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de machine.
Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange
levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat zich kan opgehoopt
hebben te verwijderen.
SLANG EN KOPPELINGEN
De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een minimale
binnendiameter van 3/8” (10 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 3/8” (10
mm) hebben.
SMERING
Gebruik persluchtmotorolie van het type SIOUX Nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit
af te stellen op 2 tot 4 druppels smeervloeistof per minuut. Is dit niet mogelijk, dan moet er twee keer per dag 0,04 oz (1,2 cc,
12 tot 15 druppels) olie in de luchtaanvoeropening bijgevoegd worden.
Smeer het drijfwerk om de 100 uren met SIOUX-smeerolie No. 1198.
BEDIENING: ALGEMEEN
Dit werktuig wordt gebruikt om huidspanklemmen te installeren die tijdelijk onderdelen samenhouden. Huidspanklemmen
worden vaak anders genoemd, zoals “Cleco klemmen”, “Kwick-Loc”, en plaatmetaalhouders. Om de huidspanklemmen te
installeren, plaatst u het neusstuk van het werktuig over het buitenste deel van de huidspanklem. Plaats de drijfas van het werktuig
op de schroefbout (6,4 mm) van de huidspanklem. Trek aan de trekker en laat het werktuig lopen totdat het afslaat. D e
motorsnelheid kan worden geregeld door de sleufkopschroef in de trekker aan te passen.
GELUIDS- EN TRILLINGSNIVEAUS
Catalogus- *Geluidsdruk *Geluidsvermogen *Trilling
nummer dBA dBA m/s
2S2300SR 73,18 84,7 Minder dan 2,5
2SY2300SR 73,18 84,7 Minder dan 2,5
*conform *conform *conform
PN8NTC1 PN8NTC1 ISO 8662
Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen
aansprakelijkheid desbetreffend, dat de produkten
waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:
EN 792 (voorstel) EN 292 Deel 1 en 2, ISO 8662, Pneurop PN8NTC1
met inachtneming van hetgeen voorzien is in de richtlijnen
89/392/EEC en verder zoals gewijzigd door 91/368/EEC en 93/44/EEC.
1 juli 2003
Murphy, North Carolina, USA
Datum en plaats:
Naam en functie van de verantwoordelijke
CONFORMITEITSVERKLARING
2S2300SR, 2SY2300SR
Gerald E. Seebeck
President
Sioux Tools Inc.
2
Handtekening van de verantwoordelijke
6
Page 7
INSTRUKTIONER OCH LISTA ÖVER DELAR FÖR 2S2300SR, 2SY2300SR
PLÅTKLÄMMEÅTDRAGARE
SERIE “C”
Läs och sätt dig in “Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan
du använder detta verktyg
LUFTTILLFÖRSEL
Hur effektivt verktyget fungerar är beroende av korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en
tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen. Blås luftledningen för att avlägsna vatten
och smuts, som eventuellt kan ha samlats, innan verktyget ansluts.
SLANG OCH SLANGANSLUTNINGAR
Tillförselslangen bör ha en innerdiameter (ID) på minst 10 mm. Förlängningsslangar bör ha en ID på minst 10 mm. Använd
kopplingar och fattningar med en ID på minst 10 mm.
SMÖRJNING
Använd SIOUX luftmotorolja nr. 288. En luftslangssmörjapparat, inställd på 2–4 droppar per minut, rekommenderas. Om en
smörjapparat inte används skall oljereserven i handtaget fyllas på med jämna mellanrum.
Smörj växein efter 100 timmars körning med smörjfett SIOUX No 1198.
ANVÄNDNING
Detta verktyg används för att installera plåtklämmor som temporärt håller ihop delar. Plåtklämmor kallas ofta för “Cleco clamps”,
“Kwick-Loc” och plåthållare. Så här installerar man plåtklämmor: placera verktygets ändstycke över plåtklämmans ytterhölje.
Koppla verktygets drivhylsa på ¼-tums muttern. Tryck på utlösaren och kör verktyget tills det stannar. Så här avlägsnar man
klämman: följ förfarandet ovan, men rotera verktyget i motsatt riktning.
Man kan kontrollera motorns hastighet genom att justera skruven i utlösaren.
LJUD-OCH VIBRATIONSAVLÄSNINGAR
Katalog nr dBA dBA m / s
2S2300SR 73,18 84,7 Mindre än 2,5
2SY2300SR 73,18 84,7 Mindre än 2,5
Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna
som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:
EN 792 (utkast) EN 292 del 1och 2, ISO 8662, Pneurop PN8NTC1I
89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EEC.
1 juli 2003
Murphy, North Carolina, USA
Utfärdningsort och datum
*Ljudtryck *Ljudeffekt *Vibration
*prtPN8NTC1 *prtPN8NTC1 *enligt ISO8662
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
2S2300SR, 2SY2300SR
enlighet med villkoren i
Gerald E. Seebeck
President
Sioux Tools Inc.
Utfärdarens namn och titel
2
Utfärdarens underskrift
7
Page 8
27
24
23
72
26
22
1
18
30
34
31
25
21
64
65
63
21
20
19
70
17
2
16
15
13
3
28
12
29
46
14
26
47
48
49
40
43
74
73
11
1
62
36
35
61
1
76
5
9
6
7
7
8
6
4
37
75
38
39
10
8
Page 9

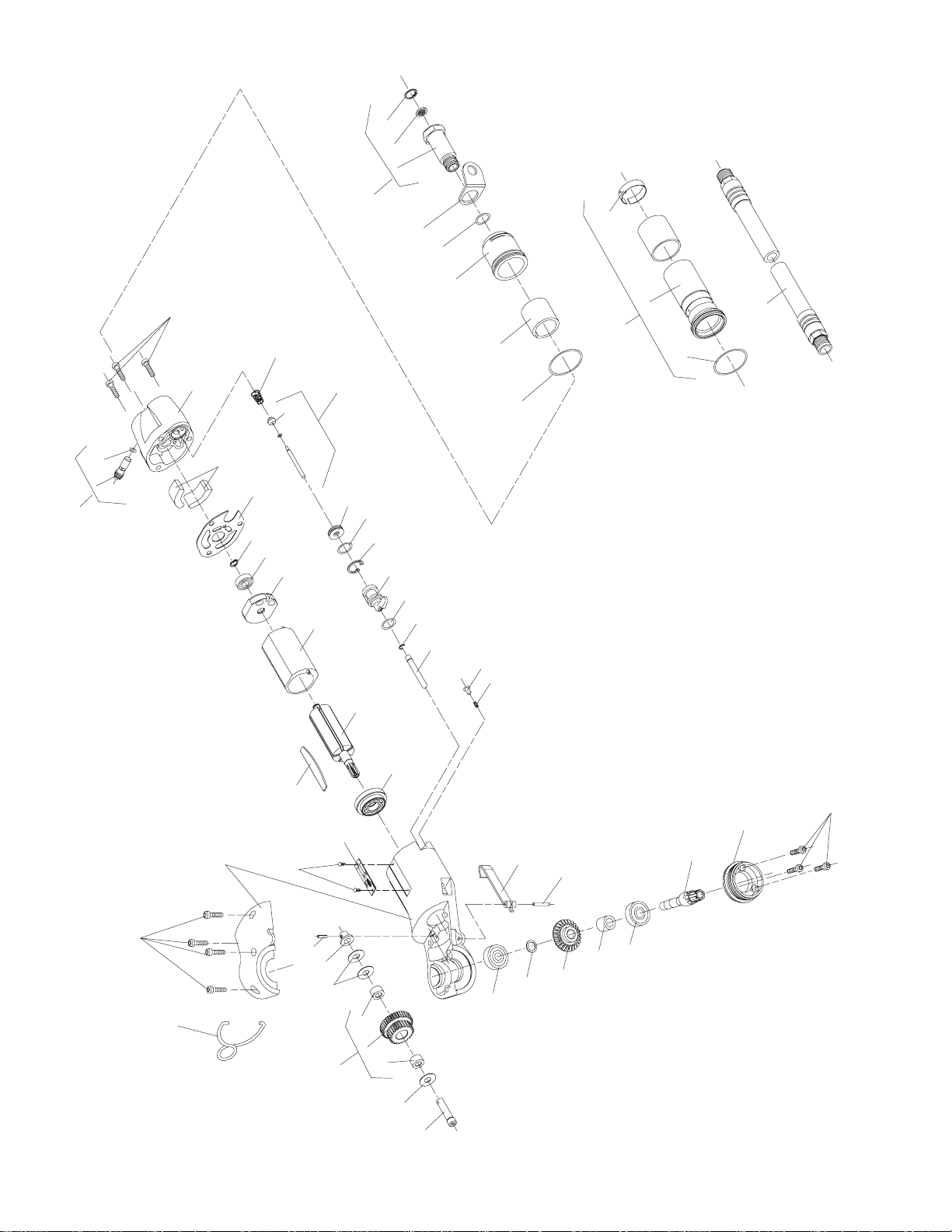

PARTS LIST FOR 2S2300SR SKIN CLAMP RUNNER
SERIAL “C”
Fig. Part
No. No. Description
1. 65009 Screw—M4 x .7 (10)*
2. 21491 Ring—Retainer
3. 68268 Ass’y—Housing
4. 44383 Shaft—Cluster Gear
5. 30235 Pin—Roll 3/32" x 3/8"
6. 35098 Washer (2)*
7. 10041 Bearing—Needle (2)*
8. 68231 Ass’y—Gear & Bearing
9. 13202 Spacer—Sleeve
10. 10220 Bearing—Ball
11. 68234 Ass’y—End Plate & Bearing
12. 64108 Cylinder (Reversing)
13. 63192 Vane—Rotor (Set of 5)
14. 68230 Rotor
15. 10552 Plate—Upper End
16. 10230 Bearing—Ball
17. 65008 Gasket
18. 65027 Back Cap (Reversing)
19. 14323 Ring—“O” 1/16" x 1/4" x 1/8"
20. 65016 Ass’y—Speed Control
21. 14371 Ring—“O” 1/16" x 1-5/16" x 1-3/16"
22. 65030 Deflector—Exhaust
23. 54837 Intake Adaptor—1/4" NPT
54837Y Intake Adaptor—1/4" BSPT
53942 IntakeAdaptor—1/4" NPT Remote Exhaust
24. 30463 Screen
25. 65040 Pad—Silencer
26. 14312 Ring—“O” (4)* 1/16" x 9/16" x 7/16"
27. 21541 Ring—Retainer
28. 09954 Screw—Drive #0 x 3/16 (2)*
29. 65010 Plate—Name
Fig. Part
No. No. Description
30. 21401 Spring
31. 14325 Valve
34. 65013 Ass’y—Valve
35. 30499 Pin—Roll 3/32" x 11/16"
36. 65002 Trigger
37. 10104 Bearing—Ball
38. 65018 Gear—Face
39. 65001 Spacer—Chuck Spindle
40. 21766 Ring—Retainer
43. 65005 Rod—Valve
46. 65023 Seat—Valve
47. 65025 Ring—Retainer
48. 65007 Valve—Reversing
49. 65026 Ring—“O” (Teflon)
61. 65287 Spindle—Tool
62. 44353 Adaptor—Clutch Case
63. 1365 Exhaust Tube (Includes Fig. 21 & 64)
64. 43210 Ass’y—Spring Clip (Remote Exhaust)
65. 1359 Air Hose (Remote Exhaust)
70. 65039 Liner—Back Cap (2)*
72. 65038 Bail
73. 21392 Spring
74. 65271 Plunger—Detent
75. 35315 Spacer
76. 21447 Bail
Not Shown
3303 Kit—Remote Exhaust (Includes Fig. 23, 63, 65)
*Order Quantity As Required
FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN
ORDERING PARTS
9
Page 10

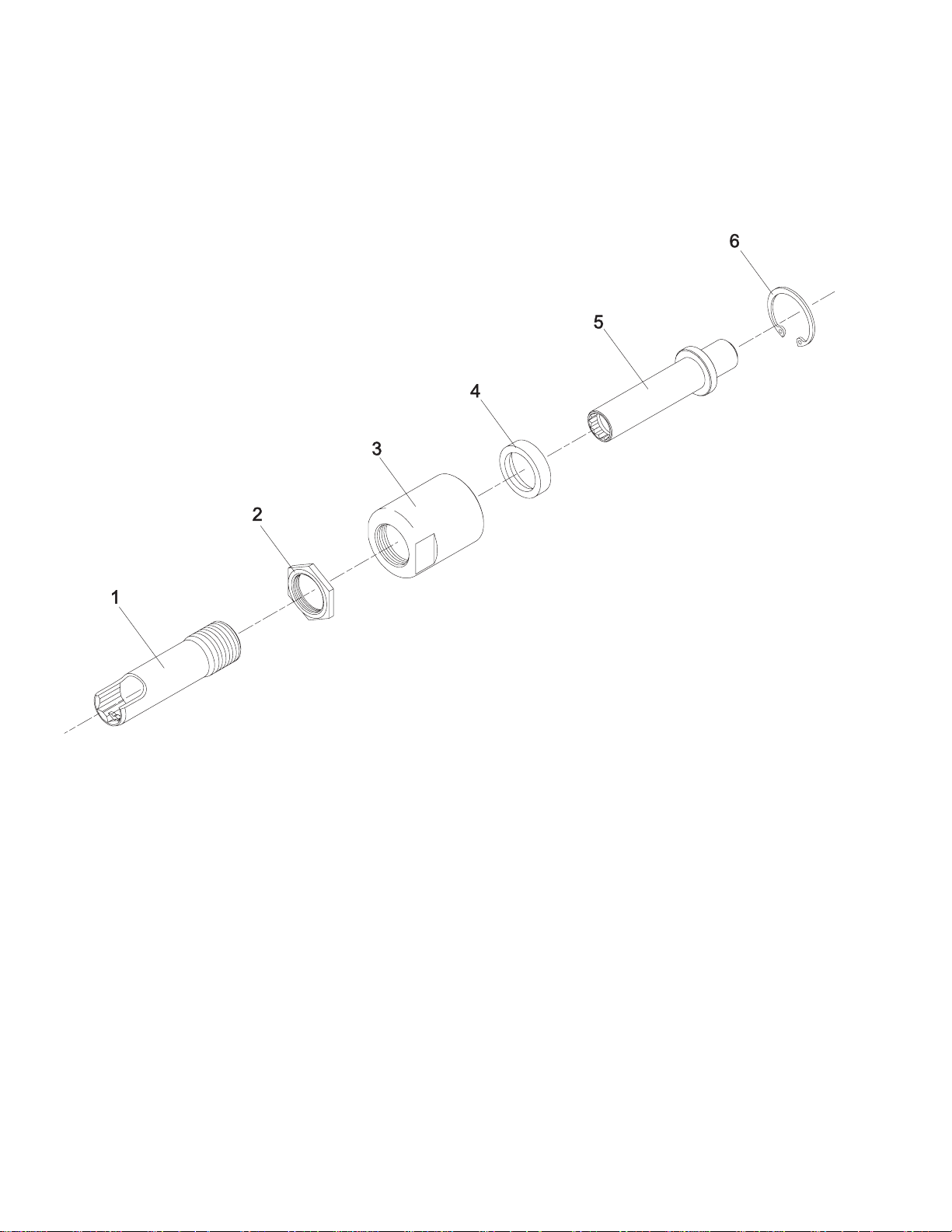

PARTS LIST FOR 2S2300SR SKIN CLAMP RUNNER
SERIAL “C”
Fig. Part
No. No. Description
1. 65252 Nose Piece
2. 65254 Nut—Hex
3. 65251 Housing
4. 65253 Bearing—Thrust
5. 65255 Driver
6. 21513 Ring—Retainer
65232 Complete Assembly
FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN
ORDERING PARTS
10
Page 11

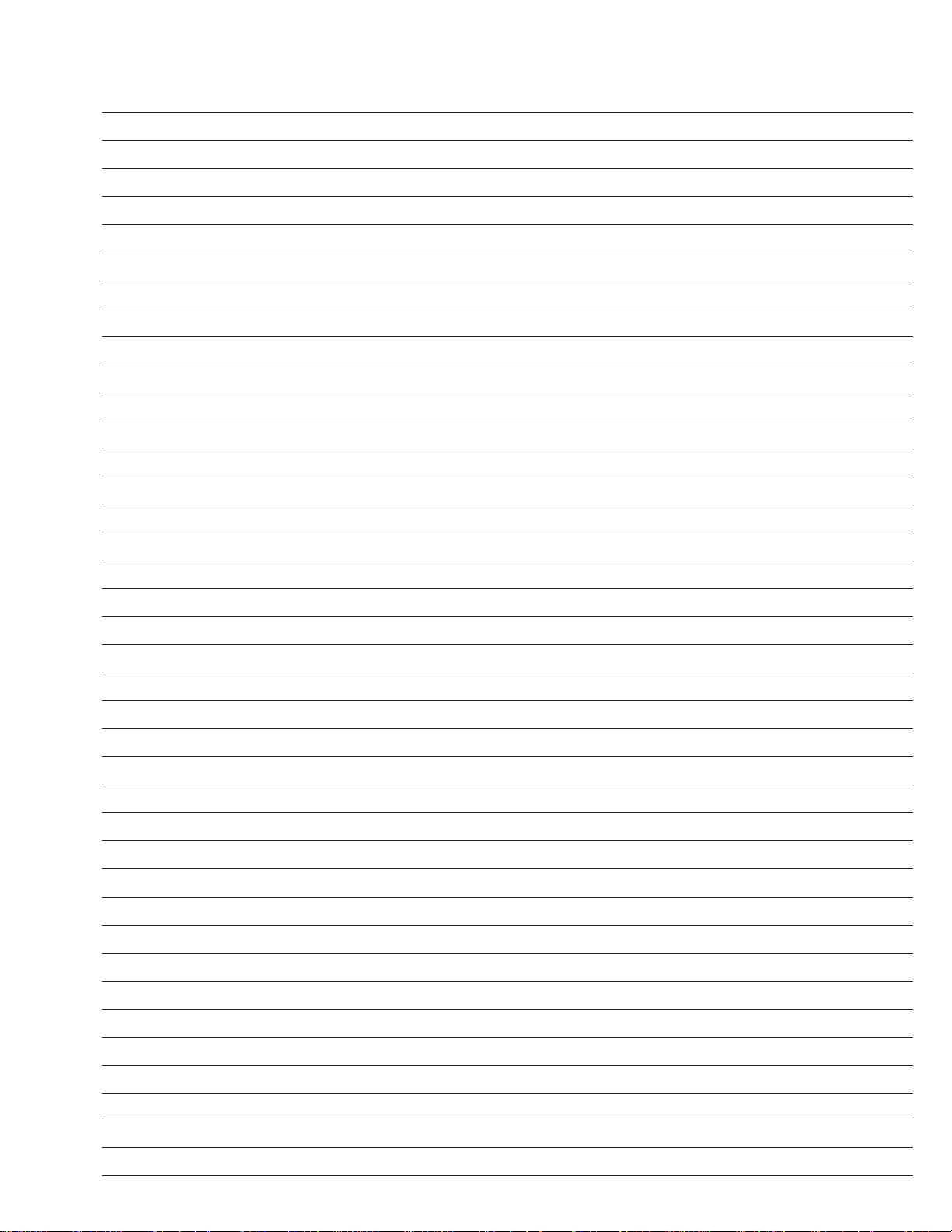

NOTES
11
Page 12
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer, birth defect s or other reproductive harm.
Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende
Staub enthält Chemikalien, die nachweislich Krebs sowie Geburt s- bzw. andere Fortp flanzungsschäden
hervorrufen.
El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras tareas de construcción contiene
compuestos químicos que podrían provocar cáncer, malformaciones congénit as y otras alteraciones
del aparato reproductor.
La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili
attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato
riproduttivo.
Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du
bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer , des
malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.
Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige
stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die andere
vruchtbaarheidsstoornissen kunnen veroorzaken.
Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning samt
andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och andra
skador vid fortplantning.
12
Printed In U.S.A.
Page 13
This pdf incorporates the following model numbers:
2S2300SR
Loading...
