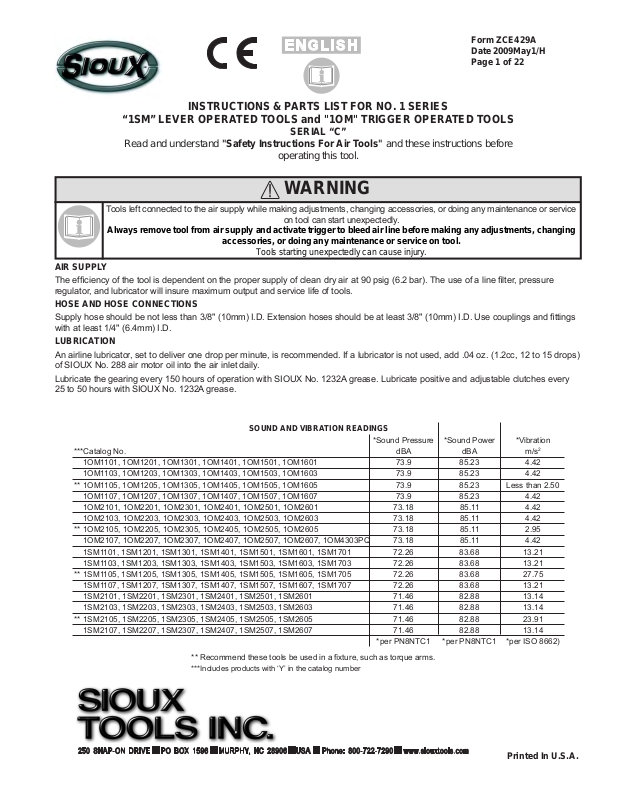

Sioux 1OM User Manual

Form ZCE429A Date 2009May1/H Page 1 of 22

INSTRUCTIONS & PARTS LIST FOR NO. 1 SERIES

“1SM” LEVER OPERATED TOOLS and "1OM" TRIGGER OPERATED TOOLS

SERIAL “C”

Read and understand "Safety Instructions For Air Tools" and these instructions before

operating this tool.

WARNING

Tools left connected to the air supply while making adjustments, changing accessories, or doing any maintenance or service

on tool can start unexpectedly.

Always remove tool from air supply and activate trigger to bleed air line before making any adjustments, changing

accessories, or doing any maintenance or service on tool.

Tools starting unexpectedly can cause injury.

AIR SUPPLY

The efciency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line lter, pressure regulator, and lubricator will insure maximum output and service life of tools.

HOSE AND HOSE CONNECTIONS

Supply hose should be not less than 3/8" (10mm) I.D. Extension hoses should be at least 3/8" (10mm) I.D. Use couplings and ttings with at least 1/4" (6.4mm) I.D.

LUBRICATION

An airline lubricator, set to deliver one drop per minute, is recommended. If a lubricator is not used, add .04 oz. (1.2cc, 12 to 15 drops) of SIOUX No. 288 air motor oil into the air inlet daily.

Lubricate the gearing every 150 hours of operation with SIOUX No. 1232A grease. Lubricate positive and adjustable clutches every 25 to 50 hours with SIOUX No. 1232A grease.

SOUND AND VIBRATION READINGS

*Sound Pressure *Sound Power *Vibration ***Catalog No. dBA dBA m/s 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73.9 85.23 4.42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73.9 85.23 4.42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73.9 85.23 Less than 2.50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73.9 85.23 4.42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73.18 85.11 4.42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73.18 85.11 4.42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73.18 85.11 2.95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73.18 85.11 4.42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72.26 83.68 13.21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72.26 83.68 13.21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72.26 83.68 27.75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72.26 83.68 13.21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71.46 82.88 13.14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71.46 82.88 13.14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71.46 82.88 23.91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71.46 82.88 13.14 *per PN8NTC1 *per PN8NTC1 *per ISO 8662)

** Recommend these tools be used in a xture, such as torque arms.

***Includes products with ‘Y’ in the catalog number

2

Printed In U.S.A.

GENERAL OPERATION "1SM" LEVER OPERATED TOOLS

These tools are started by depressing the lever. The output spindle of the tool will not turn until the clutch is engaged by applying pressure to the fastener after the air motor has started.

"1OM" TRIGGER OPERATED TOOLS

These tools are started by depressing the trigger. The output spindle of the tool will not turn until the clutch is engaged by applying pressure to the fastener after the air motor has started.

Both lever operated and trigger operated reversing tools have a button to depress to reverse the air motor. Always depress the button fully to obtain full power. The reversing button can be locked in the reverse direction by fully depressing and rotating the button clockwise.

ADJUSTABLE CLUTCH OPERATION

Adjustable clutch tools will continue to ratchet when the preset torque is reached and can only be stopped by removing the tool from

the fastener.

Adjustable clutches are adjusted externally with the use of Sioux No. 2366 clutch adjustment wrench or a #1 (3/16", 4.8mm Dia. shank) Phillips screwdriver. Clutch adjustment is accomplished by rotating the clutch cover until the slot in the clutch case appears. Turn the output spindle of the tool with a 1/4 (6.4mm) hex key wrench until the groove in the adjusting washer is aligned with the slot in the clutch case. Insert the clutch adjustment wrench into the groove and push to fully engage the teeth. Turn the clutch adjustment wrench counterclockwise to increase the torque.

Three clutch springs are available and are color coded for torque range. #66050 green spring 2-20 in-lb (.23-2.26 N.m) #66049 blue spring 15-35 in-lb (1.7-4 N.m) #66048 silver spring 30-50 in-lb (3.39-5.6 N.m)

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707, 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

May 1, 2009

Murphy, North Carolina, USA

Date and place of issues

DECLARATION OF CONFORMITY

Includes products with ‘Y’ in the catalog number

following the provisions of

98/37/EC Directive.

Robert Hartman

Vice President and General Manager-Power Tools

Sioux Tools Inc.

Name and position of issuer Signature of issuer

2

ANWEISUNGEN & TEILELISTE FÜR “1SM” HEBELBETRIEBENE WERKZEUGE UND

“1OM” AUSLÖSERBETRIEBENE WERKZEUGE DER SERIE NR. 1

SERIE “C”

Bevor Sie dieses Werkzeug betätigen, lesen Sie bitte diese Anweisungen und die

“Sicherheitsanweisungen für Druckluftwerkzeuge”.

WARNUNG

An der Druckluft angeschlossene Werkzeuge können unerwartet anspringen, während Justierungen oder

Wartungsarbeiten am Werkzeug ausgeführt werden oder wenn Zubehör ausgewechselt wird.

Bevor Sie Justierungen oder Wartungsarbeiten am Werkzeug ausführen oder Zubehör auswechseln, entfernen Sie

das Werkzeug immer von der Druckluft, und aktivieren Sie den Auslöser, um Restluft abzulassen.

Unerwartet anspringende Werkzeuge können Verletzungen verursachen.

DRUCKLUFTZUFUHR

Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 90 psig (6,2 bar) ab. Die Verwendung eines Filters, Druckregulierers und einer Schmiervorrichtung gewährleistet maximale Werkzeugleistung und-

lebensdauer.

SCHLAUCH UND SCHLAUCHANSCHLÜSSE

Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 3/8” (10 mm) aufweisen. Verlängerungsschläuche müssen einen Innendurchmesser von mindestens 3/8” (10 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen MindestInnendurchmesser von 1/4” (6,4 mm) aufweisen.

SCHMIERUNG

Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die einen Tropfen pro Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie täglich 0,4 oz (1,2 cc oder 12 bis 15 Tropfen) SIOUX Druckluftmotoröl Nr. 288 in den Drucklufteinlaß.

Schmieren Sie das Getriebe nach jeweils 150 Stunden Betrieb mit SIOUX Schmiermittel Nr. 1232A. Schmieren Sie alle positiven und justierbaren Kupplungen alle 25 bis 50 Stunden mit SIOUX Schmiermittel Nr. 1232A.

SCHALL- UND VIBRATIONSMESSUNGEN

*Schalldruck *Schallstärke *Vibration ***Katalog-Nr. dBA dBA m/s 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73,9 85,23 4,42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73,9 85,23 4,42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73,9 85,23 Weniger als 2,50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73,9 85,23 4,42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73,18 85,11 4,42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73,18 85,11 4,42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73,18 85,11 2,95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73,18 85,11 4,42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72,26 83,68 13,21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72,26 83,68 13,21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72,26 83,68 27,75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72,26 83,68 13,21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71,46 82,88 13,14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71,46 82,88 13,14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71,46 82,88 23,91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71,46 82,88 13,14 *per PN8NTC1 *per PN8NTC1 *per ISO 8662)

** Es wird empfohlen, diese Werkzeuge in einer Spannvorrichtung zu verwenden,

wie z.B. Drehmomentträger.

***Schließt Produkte mit ‘Y’ in der Katalognummer ein

2

3

ALLGEMEINER BETRIEB “1SM” HEBELBETRIEBENE WERKZEUGE

Diese Werkzeuge werden durch Drücken des Hebels gestartet. Die Werkzeugwelle dreht sich nicht, bis die Kupplung durch Druck, der nach dem Starten des Druckluftmotors auf die Halterung ausgeübt wird, eingerastet ist. “1OM” AUSLÖSERBETRIEBENE WERKZEUGE

Diese Werkzeuge werden durch Drücken des Hebels gestartet. Die Werkzeugwelle dreht sich nicht, bis die Kupplung durch Druck, der nach dem Starten des Druckluftmotors auf die Halterung ausgeübt wird, eingerastet ist.

Sowohl hebel- als auch auslöserbetriebene Werkzeuge weisen einen Druckknopf zur Umkehr der Laufrichtung des Druckluftmotors auf. Drücken Sie diesen Knopf immer komplett nach unten, um volle Leistung zu erreichen. Der Umkehrknopf wird in der Umkehrlaufrichtung eingerastet, indem er komplett heruntergedrückt und im Uhrzeigersinn gedreht wird.

BETRIEB MIT JUSTIERBARER KUPPLUNG

Werkzeuge mit justierbarer Kupplung hören erst dann auf zu sperren, wenn das eingestelle Drehmoment erreicht ist, und können nur durch Entfernen des Werkzeugs aus der Halterung gestoppt werden.

Es sind drei Kupplungsfedern erhältlich. Sie sind je nach Drehmomentbereich farblich markiert. #66050 grüne Feder 2-20 in-lb (0,23-2,26 Nm) #66049 blaue Feder 15-35 in-lb (1,7-4 Nm) #66048 silberne Feder 30-50 in-lb (3,39-5,6 Nm)

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707, 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

Schließt Produkte mit ‘Y’ in der Katalognummer ein

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

1. Mai 2009

Vice President und General Manager für motorgetriebene Werkzeuge

KONFORMITÄTSERKLÄRUNG

gemäß der Regelungen in

98/37/EC Direktive.

Robert Hartman Sioux Tools Inc.

Name und Titel des Herausgebers

Unterschrift des Herausgebers

4

INSTRUCCIONES Y LISTA DE PARTES PARA NO 1 SERIES

“1SM” HERRAMIENTAS OPERADAS POR PALANCAS y

“1OM” HERRAMIENTAS OPERADAS POR GATILLO

SERIE “C”

Lea y entienda las “Instrucciones de seguridad para herramientas neumáticas” y estas ins-

trucciones antes de operar esta herramienta.

ADVERTENCIA

Toda herramienta que quede conectada al suministro de aire mientras se estén realizando ajustes, cambio de accesorios,

o realizando mantenimiento, puede comenzar a funcionar repentinamente.

Siempre desconecte la herramienta del suministro de aire y active el gatillo para purgar la línea de aire antes de

realizar ajustes, cambios de accesorios, o realizar el mantenimiento a la herramienta.

Las herramientas que comienzan a funcionar inesperadamente pueden ser causa de lesiones.

SUMINISTRO DE AIRE

La eciencia de la herramienta depende de un suministro adecuado de aire seco a 90 psig (6,2 bar). El uso de un ltro de línea, regulador de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta.

MANGUERA Y CONEXIONES DE LA MANGUERA

La manguera de suministro debe tener no menos de 3/8” (10 mm) de diámetro interno. Las mangueras de extensión deben tener al menos 3/8” (10 mm) de diámetro interno. Utilice acoplamientos y piezas con un diámetro interno de al menos ¼” (6,4 mm).

LUBRICACION

Se recomienda que un lubricador de tubo de aire distribuya una gota por minuto. Si no se utiliza el lubricador, agregue, diariamente en la entrada de aire 0,04 oz (1,2 cc, 12 a 15 gotas) de aceite para motores neumáticos No 288 SIOUX.

Lubrique el engranaje con grasa No 1232A de SIOUX cada 150 horas de funcionamiento. Lubricar los embragues ajustables ypositivo cada 25 a 50 horas con grasa SIOUX No 1232A.

LECTURA DE VIBRACIONES Y SONIDOS

***No de Catálogo *Presión de sonido *Potencia de sonido *Vibración dBA dBA m/s 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73,9 85,23 4,42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73,9 85,23 4,42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73,9 85,23 Menos de 2,50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73,9 85,23 4,42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73,18 85,11 4,42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73,18 85,11 4,42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73,18 85,11 2,95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73,18 85,11 4,42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72,26 83,68 13,21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72,26 83,68 13,21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72,26 83,68 27,75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72,26 83,68 13,21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71,46 82,88 13,14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71,46 82,88 13,14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71,46 82,88 23,91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71,46 82,88 13,14 *según *según PN8NTC1 *según

PN8NTC1 PN8NTC1 ISO 8662

** Se recomienda que estas herramientas sean utilizadas en una pieza ja como

las barras de reacción.

***Incluye los productos marcados con una “Y” en el número de catálogo

2

5

INFORMACION GENERAL “1SM” HERRAMIENTAS OPERADAS POR PALANCAS

Estas herramientas se hacen funcionar presionando la palanca. El eje motor de la herramienta no girará hasta que el embrague esté engranado, aplicando presión el sujetador después que el compresor ha comenzado a funcionar.

HERRAMIENTAS OPERADAS POR GATILLO “1OM”

Estas herramientas se hacen funcionar presionando la palanca. El eje motor de la herramienta no girará hasta que el embrague esté engranado, aplicando presión el sujetador después que el compresor ha comenzado a funcionar.

Las herramientas con reversa, tanto las operadas con gatillo como las operadas por palanca, tienen un botón el cual se debe oprimir para alcanzar la máxima potencia. El botón de reversa puede asegurarse en la dirección inversa, oprimiendo y girando completamente el botón en el sentido de las agujas del reloj.

FUNCIONAMIENTO DEL EMBRAGUE AJUSTABLE

Las herramientas con embrague ajustable seguirá trinquetando cuando se alcance la torsión preestablecida y sólo se podrá detener, retirando la herramienta del sujetador.

Los embragues ajustables son ajustados externamente, usando una llave para ajustar embrague SIOUX No 2366 o un destornillador Phillips #1 (3/16”, 4,8 mm de diámetro de espiga). El ajuste del embrague se logra girando la cubierta del embrague hasta que aparezca la muesca en la caja del embrague. Gire el eje motor de la herramienta con una llave hexagonal de ¼” (6,4 mm) hasta que el surco en la arandela de ajuste esté alineada con la muesca en la caja del embrague. Inserte la llave para ajuste del embrague en el surco y empuje para engranar completamente los dientes. Gire la llave de ajuste del embrague en el sentido contrario a las agujas del reloj para aumentar la torsión.

Se encuentran disponibles tres resortes de embrague y están codicados por color según el rango de torsión. #66050 resorte verde 2-20 in-lb (.23-2,26 Nm) #66049 resorte azul 15-35 in-lb (1,7-4 Nm) #66048 resorte plateado 30-50 in-lb (3,39-5,6 Nm)

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que los

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201,

1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707, 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

Murphy, North Carolina, USA

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

Incluye los productos marcados con una “Y” en el número de catálogo

con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma (s) u otro (s) documento(s) normativo(s):

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

1 de mayo de 2009

Vicepresidente y Gerente General – Herramientas Motorizadas

Fecha y lugar de edición

DECLARACION DE CONFORMIDAD

productos

siguiendo las disposiciones

98/37/EC Directriz.

Robert Hartman

Sioux Tools Inc.

Nombre y puesto del editor

Firma del editor

6

ISTRUZIONI E LISTA RICAMBI PER LA SERIE 1

DEGLI APPARECCHI “1SM” A LEVA e “1OM” A GRILLETTO

SERIE “C”

Leggere attentamente le “Istruzioni per l’uso sicuro di apparecchiature pneumatiche” e le seguenti avvertenze

prima di utilizzare il presente apparecchio.

ATTENZIONE

Le apparecchiature lasciate collegate al rubinetto di alimentazione dell’aria compressa mentre si effettuano regolazioni, si

sostituiscono gli accessori o si compiono interventi di manutenzione, possono avviarsi inaspettatamente.

Scollegare sempre l’aria compressa dall’apparecchiatura ed azionare il grilletto per eliminare i residui di

aria dall’impianto prima di effettuare qualsiasi regolazione, di sostituire accessori o di compiere interventi di

manutenzione.

L’avvio indesiderato delle apparecchiature può causare infortuni seri.

ALIMENTAZIONE ARIA

L’efcienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psig (6,2 bar). L’utilizzo di un ltro sull’impianto, di un regolatore di pressione e di un lubricante assicurano la massima fuoriuscita d’aria e la lunga durata dell’apparecchio stesso.

TUBAZIONE ED APPOSITE CONNESSIONI

Il D.I del tubo di alimentazione non deve essere inferiore a 3/8” (10 mm). Il D.I. delle prolunghe deve essere di almeno 3/8” (10 mm). Adoperare giunzioni e connettori con un D.I. di almeno 1/4” (6,4 mm.).

LUBRIFICANTE

Si raccomanda l’utilizzo di un impianto di lubricazione, per circuiti ad aria compressa, regolato alla velocità di una goccia al minuto. Se non viene utilizzato alcun impianto di lubricazione aggiungere giornalmente 0,4 once (1,2 cc, da 12 a 15 gocce) di olio per motori ad aria Sioux n. 288 all’interno della cassetta di aspirazione aria.

Lubricare gli ingranaggi ogni 150 ore di utilizzo con il grasso Sioux n. 1232A. Lubricare le frizioni ad innesto dentato e regolabili ogni ad intervalli di 25-50 ore con il grasso Sioux n.1232A.

***Catalogo n. *Pressione sonora *Potenza sonora *Vibrazioni dBA dBA m/s 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73,9 85,23 4,42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73,9 85,23 4,42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73,9 85,23 Inferiore a 2,50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73,9 85,23 4,42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73,18 85,11 4,42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73,18 85,11 4,42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73,18 85,11 2,95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73,18 85,11 4,42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72,26 83,68 13,21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72,26 83,68 13,21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72,26 83,68 27,75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72,26 83,68 13,21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71,46 82,88 13,14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71,46 82,88 13,14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71,46 82,88 23,91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71,46 82,88 13,14

*secondo *secondo *secondo

PN8NTC1 PN8NTC1 ISO 8662

** Si raccomanda di usare di queste apparecchiature su un impianto sso, ad es. un

braccio di supporto.

***Compresi i prodotti con ‘Y’ nel numero di catalogo

VALORI DI RUMOROSITA’ E VIBRAZIONI

2

7

USO GENERALE DEGLI APPARECCHI A LEVA “1SM”

Questi apparecchi si avviano premendo la leva. L’alberino di uscita dell’apparecchio non girerà no a quando non viene innestata la frizione esercitando pressione sulla parte girevole dopo che il motore pneumatico si è avviato.

APPARECCHI A GRILLETTO “1OM”

Questi apparecchi si avviano premendo la leva. L’alberino di uscita dell’apparecchio non girerà no a quando non viene innestata la frizione esercitando pressione sulla parte girevole dopo che il motore pneumatico si è avviato.

Entrambi i modelli reversibili a leva ed a grilletto sono dotati di pulsante per invertire il senso di rotazione del motore pneumatico. Premere sempre il pulsante a fondo per ottenere la massima potenza. Il pulsante per invertire la rotazione può essere bloccato nella posizione di rotazione inversa premendolo completamente e ruotandolo in senso orario.

USO DELLA FRIZIONE REGOLABILE

Gli apparecchi con frizione regolabile continueranno a slittare quando è stato raggiunto il valore di coppia preselezionato e possono essere fermati solo quando si rimuove l’apparecchio dalla parte girevole.

Le frizioni regolabili vengono regolate esternamente usando la chiave di regolazione Sioux n. 2366 o un cacciavite a croce Phillips (3/16, 4,8 mm di diam. taglio). Per effettuare tale regolazione ruotare il coperchio della frizione no a che non appare l’apposita fessura sul pacco frizione stesso. Girare l’alberino di uscita dell’apparecchio con una chiave esagonale da 1,4” (6,4 mm) no a che la scanalatura sulla rondella regolabile si trovi allineata con la fessura sul pacco frizione. Inserire la chiave di regolazione nella scanalatura e premere per innescare completamente i dentini.

Sono disponibili tre tipi di molle frizione in diverse colorazioni a secondo dei valori di coppia n. 66050 molla verde da 2 a 20 pollici-libbra (da 0,23 a 2,26 Nm) n. 66049 molla blu da 15 a 35 pollici-libbra (da 1,7a 4 Nm) n. 66048 molla argento da 30 a 50 pollici-libbra (da 3,39 a 5,6 Nm)

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707, 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

sono conformi alle seguenti normative, standard o certicazioni:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

1 maggio 2009

Murphy, North Carolina, USA

Data e luogo del rilascio

CERTIFICAZIONE DI CONFORMITA’

responsabilità che i prodotti

Compresi i prodotti con ‘Y’ nel numero di catalogo

secondo la direttiva

98/37/EC Indirizzamenti.

Robert Hartman

Vicepresidente e General Manager-Power Tools

Sioux Tools Inc.

Nome e posizione del dichiarante

Firma del dichiarante

8

INSTRUCTIONS D’UTILISATION ET LISTE DES PIECES DETACHEES DES OUTILS PREMIERE SERIE

FONCTIONNANT PAR LEVIER “1SM” ET PAR GACHETTE “1OM”

SÉRIE “C”

Lisez avec attention les “Instructions de mise en garde lors de l’utilisation d’outils pneumatiques” avant de vous

en servir.

AVERTISSEMENT

N’intervenez jamais sur un outil sans avoir au préalable coupé l’arrivée d’air lors d’un réglage, d’un changement

d’accessoire, d’un entretien ou d’une réparation.

Coupez l’arrivée d’air de l’outil et activez la gâchette an de purger la conduite d’air avant de procéder à un

quelconque réglage, changement d’accessoire, entretien ou réparation.

Le démarrage inattendu d’outils peut entraîner des blessures.

APPORT D’AIR

L’efcacité de votre outil dépendra en grande partie de la nature de l’apport d’air : cet air doit être sec et propre à 90 psi manométrique. L’usage d’un ltre, régulateur et lubricateur vous assureront des meilleures performances et longévité des outils.

LE TUYAU ET SON BRANCHEMENT

Le tuyau d’apport d’air doit être au moins de 10 mm de D. int. et la rallonge de 10mm. Les accouplements et les raccords doivent être, quant à eux, d’au moins 6,4 mm de D. int.

LUBRIFICATION

Il est vivement conseillé d’utiliser un lubricateur d’air, réglé à une goutte par minute. Sinon, ajoutez chaque jour, 1,2 c3 (entre 12 et 15 gouttes) d’huile pour moteurs pneumatiques No. 288 de SIOUX dans l’entrée d’air.

Lubriez l’engrènement avec du lubriant No. 1232A de SIOUX toutes les cent cinquante heures d’utilisation. Lubriez les embrayages d’entraînement instantané et réglable toutes les 25-50 heures avec du lubriant No. 1232A de SIOUX.

MESURES DU SON ET DES VIBRATIONS

***No. du catalogue *Pression *Puissance *Vibration acoustique en dBA acoustiqueen dBA m/s 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73,9 85,23 4,42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73,9 85,23 4,42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73,9 85,23 Moins de 2,50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73,9 85,23 4,42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73,18 85,11 4,42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73,18 85,11 4,42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73,18 85,11 2,95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73,18 85,11 4,42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72,26 83,68 13,21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72,26 83,68 13,21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72,26 83,68 27,75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72,26 83,68 13,21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71,46 82,88 13,14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71,46 82,88 13,14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71,46 82,88 23,91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71,46 82,88 13,14 *selon la norme *selon la norme *selon la norme

PN8NTC1 PN8NTC1 ISO 8662

** Il est recommandé que ces outils soient utilisés dans un montage de xation.

***Inclure les produits dont le numéro de catalogue comporte la lettre “Y“

2

9

FONCTIONNEMENT GENERAL OUTILS FONCTIONNANT PAR LEVIER “1SM”

Le démarrage s’effectue par pression du levier. La broche de sortie de l’outil ne tournera que lorsque l’ embrayage sera engagé, par pression sur la xation, une fois que le moteur pneumatique a démarré.

OUTILS FONCTIONNANT PAR GACHETTE “1OM”

Le démarrage s’effectue par pression du levier. La broche de sortie de l’outil ne tournera que lorsque l’ embrayage sera engagé, par pression sur la xation, une fois que le moteur pneumatique a démarré.

Les outils fonctionnant par levier ou gâchette à inversion de sens de marche disposent d’un bouton permettant de changer le sens de rotation du moteur. Appuyez complètement sur le bouton pour en obtenir la puissance maximale. Ce bouton peut être verrouillé en position d’inversion du sens de marche par simple pression et rotation du bouton en sens inverse des aiguilles d’une montre.

FONCTIONNEMENT DE L’EMBRAYAGE REGLABLE

Les outils à embrayage réglable continueront d’encliqueter après que le couple de serrage prédéni ait été atteint et tant que l’on n’enlèvera pas l’outil de la xation.

Les embrayages réglables s’ajustent à l’aide d’une clé de réglage de la garde d’embrayage No. 2366 de Sioux ou d’un tournevis Phillips #1 (diamètre de tronc de 4,8 mm). Le réglage de l’embrayage s’effectue en faisant tourner le plateau de fermeture d’embrayage jusqu’à ce que la fente du carter d’embrayage apparaisse. Tournez la broche de sortie de l’outil à l’aide de la clé mâle pour vis à six pans creux (6,4 mm) jusqu’à ce que la rainure de la rondelle de réglage soit alignée à la fente du carter d’embrayage. Insérez la clé de réglage de la garde d’embrayage dans la rainure et appuyez complètement pour l’engager dans le secteur denté. Faites tourner la clé de réglage de la garde d’embrayage dans le sens inverse des aiguilles d’une montre pour augmenter le couple.

Vous avez le choix entre trois ressorts d’embrayage, chacun ayant une couleur bien spécique pour chaque plage de couple : #66050 ressort vert 2-20 pouce-livre (0,23-2,26 nm) #66049 ressort bleu 15-35 pouce-livre (1,7-4 nm) #66048 ressort de couleur argentée 30-50 pouce-livre (3,39-5,6 nm)

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105,

1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201,

1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707,

1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, afrme que les produits

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201,

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

dont cette che fait l’objet, sont conformes aux normes, documents normatifs et autres références :

1er mai 2009

Murphy, North Carolina, USA

Date et lieu de publication

Inclure les produits dont le numéro de catalogue comporte la lettre “Y“

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

Vice-président et directeur général - Outils mécaniques

DECLARATION DE CONFORMITE

suite aux dispositions de la

Directive 98/37/EC.

Robert Hartman

Sioux Tools Inc.

Nom et poste occupé par le responsable

Signature du responsable

10

INSTRUCTIES EN ONDERDELENLIJST VOOR MACHINES MET HENDELBEDIENING (SERIE N° 1

“1SM”) en MET DRUKKNOPBEDIENING (SERIE “1OM”)

SERIENUMMER “C”

Voordat u met de machine aan de slag gaat, moet u deze instructies en de “Veiligheidsvoorschriften voor

persluchtmachines” gelezen en begrepen hebben.

OPGEPAST

Een machine die aan de persluchtleiding gekoppeld is tijdens het wisselen van een accessoire, bij het afstellen of bij het

onderhoud, kan onverwacht in werking treden.

Koppel de machine altijd los van de persluchtleiding en open de ontspanner voor de perslucht vóórdat u de

machine afstelt, accessoires wisselt of onderhoud uitvoert.

Machines die onverwacht in werking treden, kunnen lichamelijk letsel veroorzaken.

PERSLUCHTTOEVOER

Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de machine. Het monteren van een leidinglter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange levensduur.

SLANG EN KOPPELINGEN

De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een minimale binnendiameter van 3/8” (10 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 1/4” (6,4 mm)

hebben.

SMERING

Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen op één druppel smeerstof per minuut. Is dit niet mogelijk, dan moet er dagelijks 0,04 oz (1,2 cc +/- 12 à 15 druppels) persluchtmotorolie, type SIOUX N° 288, in de luchtaanvoeropening gedaan worden.

Na elke werkcyclus van 150 uur moet de tandwielkast opnieuw met SIOUX N° 1232A vet gevuld worden. Positieve en regelbare koppelingen moeten om de 25 tot 50 uur met SIOUX N° 1232A vet gesmeerd worden.

***Catalogusnummer *Geluidsdruk *Geluidsvermogen *Trilling dBA dBA m/s² 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73,9 85,23 4,42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73,9 85,23 4,42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73,9 85,23 Minder dan 2,50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73,9 85,23 4,42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73,18 85,11 4,42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73,18 85,11 4,42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73,18 85,11 2,95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73,18 85,11 4,42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72,26 83,68 13,21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72,26 83,68 13,21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72,26 83,68 27,75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72,26 83,68 13,21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71,46 82,88 13,14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71,46 82,88 13,14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71,46 82,88 23,91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71,46 82,88 13,14 *conform *conform *conform PN8NTC1 PN8NTC1 ISO 8662

** Het is aan te raden om deze machines te gebruiken in een speciale houder zoals bv. een koppelarm.

***Inclusief producten met de letter Y in het catalogusnummer

GELUIDS- EN TRILLINGSNIVEAUS

11

BEDIENING: ALGEMEEN MACHINES MET HENDELBEDIENING (“1SM”)

Deze machines worden aangezet door op de hendel te drukken. De boorkop kan niet draaien voordat de koppeling aanstaat. Dit gebeurt door druk uit te oefenen op de werktuighouder, als de motor loopt.

MACHINES MET DRUKKNOPBEDIENING (“1OM”)

Deze machines worden aangezet door op de hendel te drukken. De boorkop kan niet draaien voordat de koppeling aanstaat. Dit gebeurt door druk uit te oefenen op de werktuighouder, als de motor loopt.

Machines met hendelbediening of drukknopbediening, die zowel in vooruit als in achteruit geschakeld kunnen worden, bezitten een aparte controleknop om de persluchtmotor in achteruit te zetten. De knop moet altijd helemaal ingedrukt worden om over het maximale motorvermogen te beschikken. De stand “achteruit” kan geblokkeerd worden door de betreffende knop helemaal in te drukken en hem dan naar rechts te draaien.

BEDIENING: REGELBARE KOPPELING

De regelbare koppelingen blijven in de stand “ratelen” als het vooraf ingestelde koppel eenmaal bereikt is. Deze toestand kan alleen ongedaan gemaakt worden door het werktuig uit de houder te verwijderen.

De regelbare koppeling wordt van buitenaf ingesteld met behulp van een Sioux N° 2366 moersleutel of met een N° 1 kruiskopschroevendraaier (Phillips met schachtdiameter: 3/16”- 4,8 mm), waarbij men als volgt tewerk gaat. Draai het deksel van de koppeling zover opzij tot de sleuf in de behuizing van de koppeling zichtbaar wordt. Met behulp van een inbussleutel van 1/4” (6,4 mm) draait u de werktuigas van de machine, tot de groef in de instelring en de sleuf in de behuizing samenvallen. Steek nu de instelsleutel zover mogelijk in de groef (de sleuteltanden moeten maximaal ingrijpen). Draai de sleutel nu tegen de wijzers van de klok in waarbij het koppel opgevoerd wordt.

Er zijn drie veren voor drie aparte koppelbereiken. Elke veer heeft een eigen genormaliseerde kleur. #66050 groene veer 2 - 20 in-lb (0,23 - 2,26 Nm) #66049 blauwe veer 15 - 35 in-lb (1,7 - 4 Nm) #66048 zilveren veer 30 - 50 in-lb (3,39 - 5,6 Nm)

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707, 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:

1 mei 2009

Murphy, North Carolina, USA

Datum en plaats:

Inclusief producten met de letter Y in het catalogusnummer

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

Vice President en General Manager-Power Tools

CONFORMITEITSVERKLARING

aansprakelijkheid desbetreffend, dat de produkten

98/37/EC Richtlijn.

Robert Hartman

Sioux Tools Inc.

Naam en functie van de verantwoordelijke

Handtekening van de verantwoordelijke

12

ANVISNINGAR OCH RESERVDELSLISTA FÖR SERIE NR 1

“1SM” SPAKVERKTYG och “1OM” UTLÖSARVERKTYG

SERIE “C”

Läs och sätt dig in “Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan du använder detta

verktyg.

VARNING

Verktyg som har lämnats anslutna till lufttillförseln medan du gör justeringar, byter ut tillbehör eller utför underhåll och service

på verktyget kan starta oförutsett.

Koppla alltid ifrån verktyget från lufttillförseln och aktivera utlösaren som avtappar luft från slangen innan du gör

justeringar, byter ut tillbehör eller utför underhåll och service på verktyget.

Verktyg som startar oförutsett kan förorsaka kroppsskada.

LUFTTILLFÖRSEL

Hur effektivt verktyget fungerar är beroende av korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningslter, en tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen.

SLANG OCH SLANGANSLUTNINGAR

Tillförselslangen bör ha en innerdiameter (ID) på minst 10 mm. Förlängningsslangar bör ha en ID på minst 10 mm. Använd kopplingar och fattningar med en ID på minst 6,4 mm.

SMÖRJNING

En luftslangssmörjapparat, inställd på en droppe per minut, tillrådes. Om smörjapparat inte används ska 1,2 ml (12 — 15 droppar) SIOUX luftmotorolja nr 288 tillsättas luftintaget dagligen.

Smörj dreven med SIOUX smörjmedel nr 1232A var 150:e timme. Smörj positiva och justerbara kopplingar var 25:e — 50:e timme med SIOUX smörjmedel nr 1232A.

***Katalog nr. *Ljudtryck *Ljudeffekt *Vibration dBA dBA m/s 1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601 73,9 85,23 4,42 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603 73,9 85,23 4,42 ** 1OM1105, 1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605 73,9 85,23 Mindre än 2,50 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607 73,9 85,23 4,42 1OM2101, 1OM2201, 1OM2301, 1OM2401, 1OM2501, 1OM2601 73,18 85,11 4,42 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603 73,18 85,11 4,42 ** 1OM2105, 1OM2205, 1OM2305, 1OM2405, 1OM2505, 1OM2605 73,18 85,11 2,95 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ 73,18 85,11 4,42 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701 72,26 83,68 13,21 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703 72,26 83,68 13,21 ** 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705 72,26 83,68 27,75 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707 72,26 83,68 13,21 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601 71,46 82,88 13,14 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603 71,46 82,88 13,14 ** 1SM2105, 1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605 71,46 82,88 23,91 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607 71,46 82,88 13,14 *prt PN8NTC1 *prt PN8NTC1 *enligt ISO 8662

** Dessa verktyg bör användas i en xtur, som t ex bakaxelstag.

***Inkluderar produkter med “Y” i katalognumret

LJUD- OCH VIBRATIONSAVLÄSNINGAR

2

13

ANVÄNDNING “1SM” SPAKVERKTYG

Dessa verktyg startas genom att en spak trycks ned. Verktygets utgående spindel rör sig inte förrän kopplingen har engagerats genom tryck på fästet efter det att luftmotorn har startats.

“1OM” UTLÖSARVERKTYG

Dessa verktyg startas genom att en spak trycks ned. Verktygets utgående spindel rör sig inte förrän kopplingen har engagerats genom tryck på fästet efter det att luftmotorn har startats.

På både spakverktyg och utlösarverktyg kan du trycka ned en knapp för att kasta om riktningen på luftmotorn. Tryck alltid ned knappen helt för att få full kraft. Du kan låsa knappen för omkastad riktning genom att trycka ned knappen helt och vrida den medurs.

ANVÄNDNING AV JUSTERBAR KOPPLING

Verktyg med justerbar koppling fortsätter att engagera kuggarna när den förinställda vridmomentskraften har uppnåtts och stannar först när verktyget tas ur fästet.

Justerbara kopplingar justeras från utsidan med en Sioux kopplingsjusteringsnyckel nr 2366 eller en nr 1 (4,8 mm diam skaft) stjärnskruvmejsel. Du utför kopplingsjusteringar genom att vrida på kopplingsskyddet tills skåran i kopplingshöljet syns. Vrid på verktygets utgående spindel med en 6,4 mm sexkantsnyckel tills spåret i justeringsbrickan är i linje med skåran i kopplingshöljet. För in kopplingsjusteringsnyckeln i spåret och skjut in den tills kuggarna är helt engagerade. Öka vridmomentskraften genom att vrida moturs på kopplingsjusteringsnyckeln.

Det nns tre kopplingsfjädrar tillgängliga, färgkodade efter vridmomentskraftsområde #66050 grön fjäder 2-20 tum-pund (0,23-2,26 Nm) #66049 blå fjäder 15-35 tum-pund (1,7-4 Nm) #66048 silverfärgad fjäder 30-50 tum-pund (3,39-5,6 Nm)

1OM1101, 1OM1201, 1OM1301, 1OM1401, 1OM1501, 1OM1601, 1OM1103, 1OM1203, 1OM1303, 1OM1403, 1OM1503, 1OM1603, 1OM1105,

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

1OM1205, 1OM1305, 1OM1405, 1OM1505, 1OM1605, 1OM1107, 1OM1207, 1OM1307, 1OM1407, 1OM1507, 1OM1607, 1OM2101, 1OM2201,

1OM2301, 1OM2401, 1OM2501, 1OM2601, 1OM2103, 1OM2203, 1OM2303, 1OM2403, 1OM2503, 1OM2603, 1OM2105, 1OM2205, 1OM2305,

1OM2405, 1OM2505, 1OM2605, 1OM2107, 1OM2207, 1OM2307, 1OM2407, 1OM2507, 1OM2607, 1OM4303PQ, 1SM1101, 1SM1201, 1SM1301, 1SM1401, 1SM1501, 1SM1601, 1SM1701, 1SM1103, 1SM1203, 1SM1303, 1SM1403, 1SM1503, 1SM1603, 1SM1703, 1SM1105, 1SM1205, 1SM1305, 1SM1405, 1SM1505, 1SM1605, 1SM1705, 1SM1107, 1SM1207, 1SM1307, 1SM1407, 1SM1507, 1SM1607, 1SM1707, 1SM2101, 1SM2201, 1SM2301, 1SM2401, 1SM2501, 1SM2601, 1SM2103, 1SM2203, 1SM2303, 1SM2403, 1SM2503, 1SM2603, 1SM2105,

1SM2205, 1SM2305, 1SM2405, 1SM2505, 1SM2605, 1SM2107, 1SM2207, 1SM2307, 1SM2407, 1SM2507, 1SM2607

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792, ISO 12100-1, ISO 12100-2, ISO 8662, Pneurop PN8NTC1

1 maj 2009

Murphy, North Carolina, USA

Utfärdningsort och datum

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

Inkluderar produkter med “Y” i katalognumret

enlighet med villkoren i

98/37/EC Direktiv.

Robert Hartman

Vice President och General Manager-Power Tools

Sioux Tools Inc.

Utfärdarens namn och titel

Utfärdarens underskrift

14

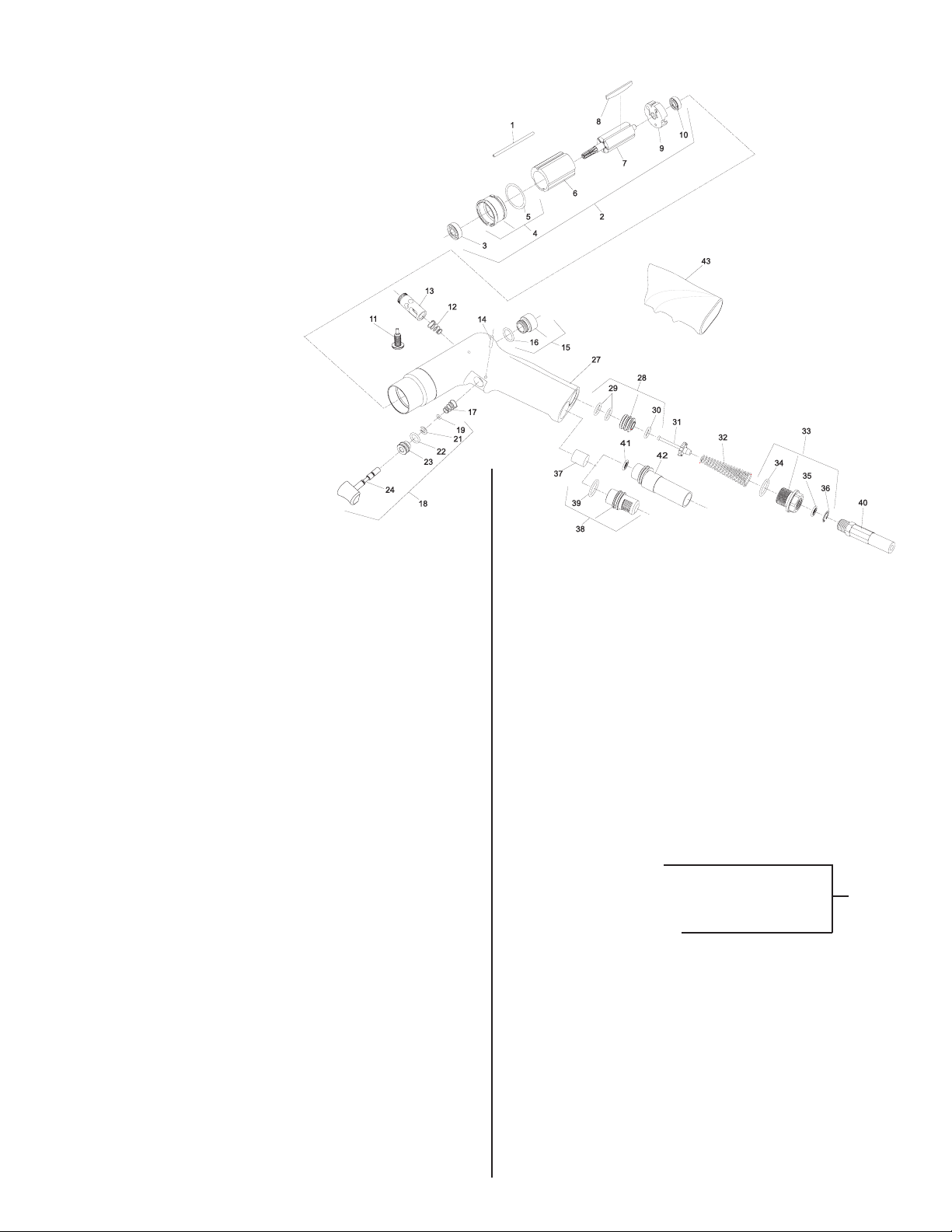

PARTS LIST FOR NO. 1 SERIES OFFSET TRIGGER START “1OM” TOOLS

(SERIAL “C”)

Housing And Motor

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUM-

BER WHEN ORDERING PARTS

Fig. Part No. No. Description

1. 66132 Pin

2. 65999 Assembly—Motor (Reversing)(6 Tooth)(2000 RPM) 66000 Assembly—Motor (Reversing)(8 Tooth)

(725, 1000, 1400, 2600 RPM)

66146 Assembly—Motor (Reversing)(10 Tooth)

(3100 RPM)

66002 Assembly—Motor (Non-Reversing)(6 Tooth)

(2700 RPM)

66003 Assembly—Motor (Non-Reversing)(8 Tooth)

(950, 1300, 1900, 3500 RPM)

66085 Assembly—Motor (Non-Reversing)(10 Tooth)

(4300 RPM)

68304 Assembly—Motor (Reversing)(8 Tooth)

(1500 RPM)

3. 65998 Bearing—Ball

4. 65995 End Plate—Lower

5. 14391 Ring—“O”

6. 65994 Cylinder (Reversing) 66005 Cylinder (Non-Reversing)

7. 65991 Rotor (6 Tooth) 65992 Rotor (8 Tooth) 66084 Rotor (10 Tooth)

8. 66190 Vane (Set of 5)

9. 65997 End Plate—Upper (Reversing) 66004 End Plate—Upper (Non-Reversing) 68293 End Plate—Upper (Reversing)(1OM4303PQ Only)

10. 10255 Bearing—Ball

11. 66297 Screw—Retaining

12. 21441 Spring

13. 66021 Valve

14. 66299 Pin—Groove

15. 66246 Plug—Housing

16. 14312 Ring—“O”

17. 21441 Spring

18. 66300 Assembly—Trigger

19. 14349 Ring—“O”

21. 21542 Ring—Retaining

22. 14311 Ring—“O”

23. 66245 Sleeve—Trigger

24. 68461 Trigger

Fig. Part No. No. Description

27. 66166 Housing (Non-Reversing, Single Reduction) 66773 Housing (Non-Reversing, Double Reduction) 66771 Housing (Reversing, Single Reduction) 66772 Housing (Reversing, Double Reduction)

28. 67399 Seat—Valve

29. 14312 Ring—“O” (2)*

30. 04252 Ring—“O”

31. 66251 Assembly—Valve

32. 66294 Spring—Tapered Compression

33. 66244 Inlet Adapter—1/4" NPT 66244Y Inlet Adapter—1/4" BSPT

34. 14378 Ring—“O”

35. 30463 Screen**

36. 21541 Ring—Retaining**

37. 65082 Pad—Silencer (Reversing) 66325 Pad—Silencer (Non-Reversing)

38. 66243 Deector—Exhaust

39. 14378 Ring—“O”

40. 43223 Hose—1/4" Air

41. 30462 Screen

42. 66537 Assembly—Exhaust Hose 65505 Cable Ties (4 per package )(Not Shown)

43. 68340 Grip

COMPLETE ASSEMBLY: 66242 Assembly—Housing (Non-Reversing) (950, 1300, 1900 RPM)(Includes Figures 14 thru 39) 66241 Assembly—Housing (Non-Reversing) (2700, 3500, 4300 RPM)(Includes Figures 14 thru 39) 66240 Assembly—Housing (Reversing)

(725, 1000, 1400 RPM)(Includes Figures 11 thru 39)

66239 Assembly—Housing (Reversing)(2000, 2600, 3100

RPM)(Includes Figures 11 thru 39)

3301 Remote Exhaust Kit (Includes Figures 40 thru 42) ** These parts can also be replaced by part no.

PGS1-11—screen.

15

Remote Exhaust

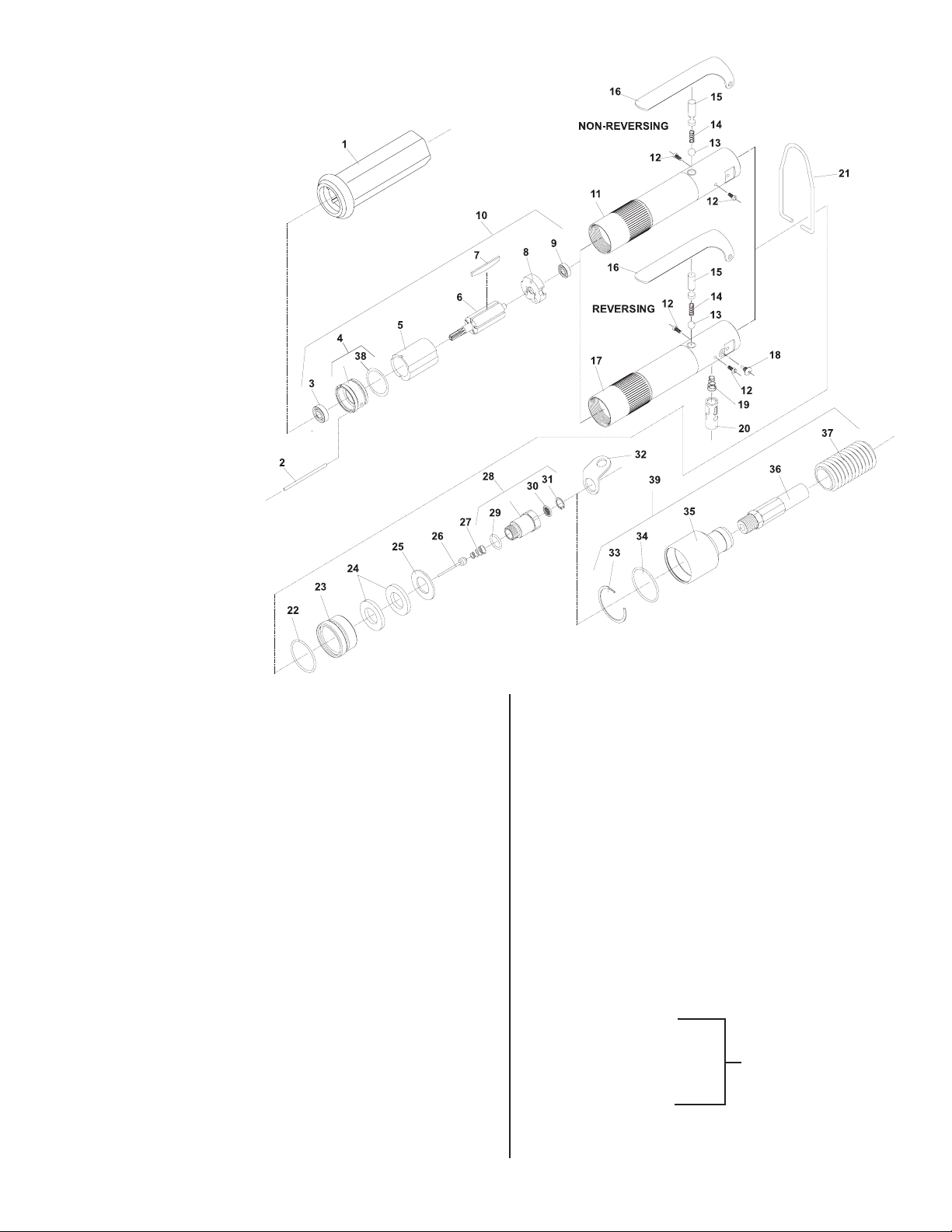

PARTS LIST FOR NO. 1 SERIES “1SM” LEVER TOOLS

(SERIAL “C”)

Housing And Motor

Fig. Part No. No. Description

1. 66124 Housing Sleeve (Long)(800, 1100, 1500 RPM) 66193 Housing Sleeve (Short)(2200, 2800, 3400, 4300 RPM)

2. 66132 Pin

3. 65998 Bearing—Ball

4. 65995 End Plate—Lower

5. 65994 Cylinder (800, 1100, 1500, 2200, 2800, 3400 RPM) 66005 Cylinder (4300 RPM)

6. 65991 Rotor (6 Tooth)(2200 RPM) 65992 Rotor (8 Tooth)(800, 1100, 1500, 2800 RPM) 66084 Rotor (10 Tooth)(3400, 4300 RPM)

7. 66190 Vane (Set of 5)

8. 65997 End Plate—Upper (800, 1100, 1500, 2200, 2800, 3400 RPM) 66004 End Plate—Upper (4300 RPM)

9. 10255 Bearing—Ball

10. 65999 Motor (6 Tooth) (2200 RPM) 66000 Motor (8 Tooth) (800, 1100, 1500, 2800 RPM) 66146 Motor (10 Tooth) (3400 RPM) 66085 Motor (10 Tooth) (4300 RPM)

11. 66220 Ass’y—Housing (Non-Reversing)

(800, 1100, 1500 RPM) 66219 Ass’y—Housing (Non-Reversing) (2200, 2800, 3400, 4300 RPM)

12. 06099 Screw (2)*

13. 10299 Ball—Steel 1/4" Dia.

14. 21211 Spring

15. 66020 Plunger

16. 35235 Lever

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUMBER WHEN

ORDERING PARTS

Fig. Part No. No. Description

17. 66222 Ass’y—Housing (Reversing)(800, 1100, 1500 RPM) (Includes Fig. 18) 66221 Ass’y—Housing (Reversing)

(2200, 2800, 3400, 4300 RPM)(Includes Fig. 18)

18. 66032 Retaining Screw

19. 21441 Spring

20. 66021 Valve

21. 66036 Bail

22. 04210 “O” Ring

23. 66018 Housing—Silencer

24. 66191 Washer—Felt (2)*

25. 66017 Screen—Diffuser

26. 66035 Ass’y—Valve

27. 21441 Spring

28. 66016 Inlet Adapter—1/4"NPT 66016Y Inlet Adapter—1/4"BSPT

29. 14312 “O” Ring

30. 30463 Screen**

31. 21541 Ring—Retaining**

32. 35196 Bail

33. 66034 Ring—Retaining

34. 14371 “O” Ring

35. 66033 Adapter—Exhaust

36. 1359 Hose—Air

37. 65723 Hose—Exhaust

38. 14391 “O” Ring”

39. 3302 Remote Exhaust Kit ** These parts can also be replaced by part no.

PGS1-11—screen.

Remote Exhaust

16

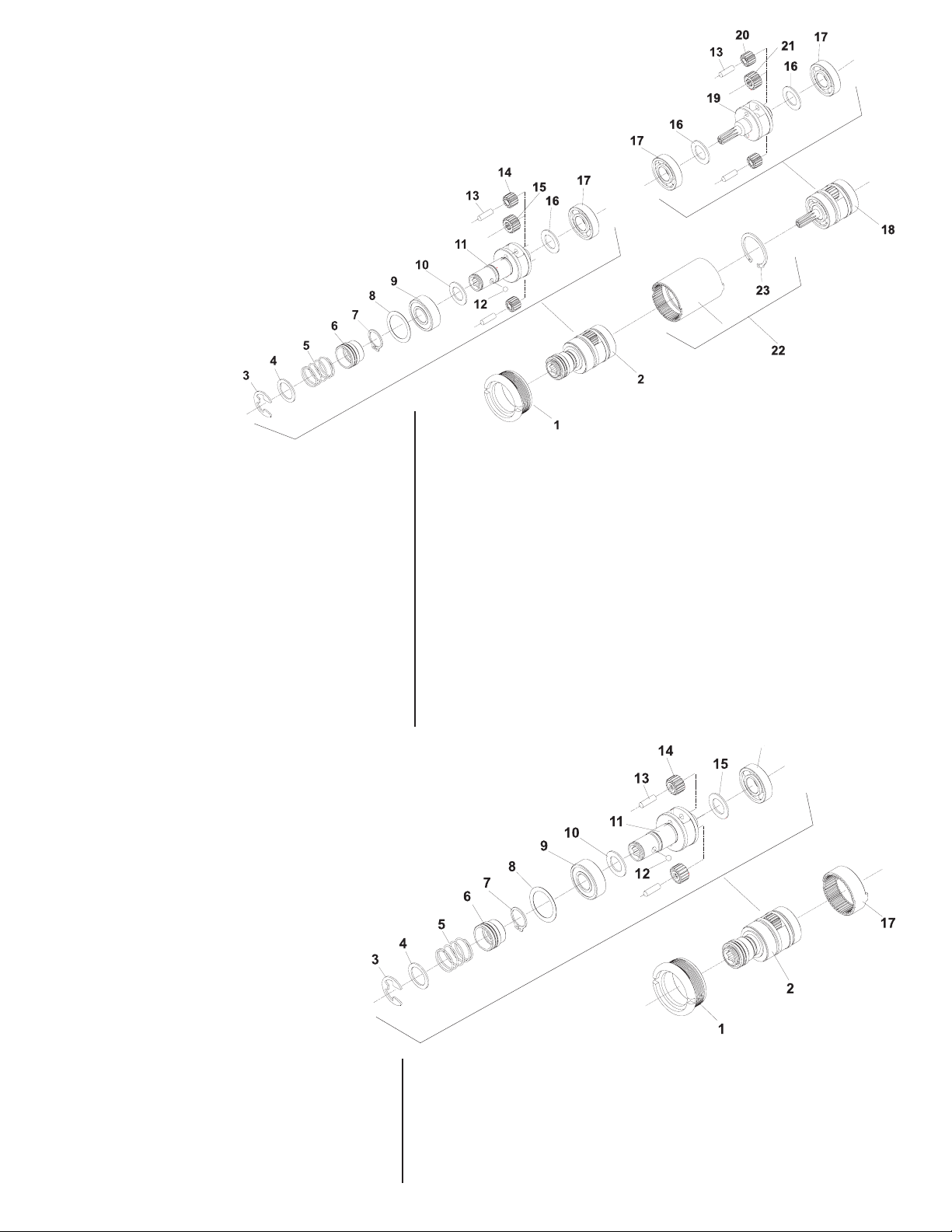

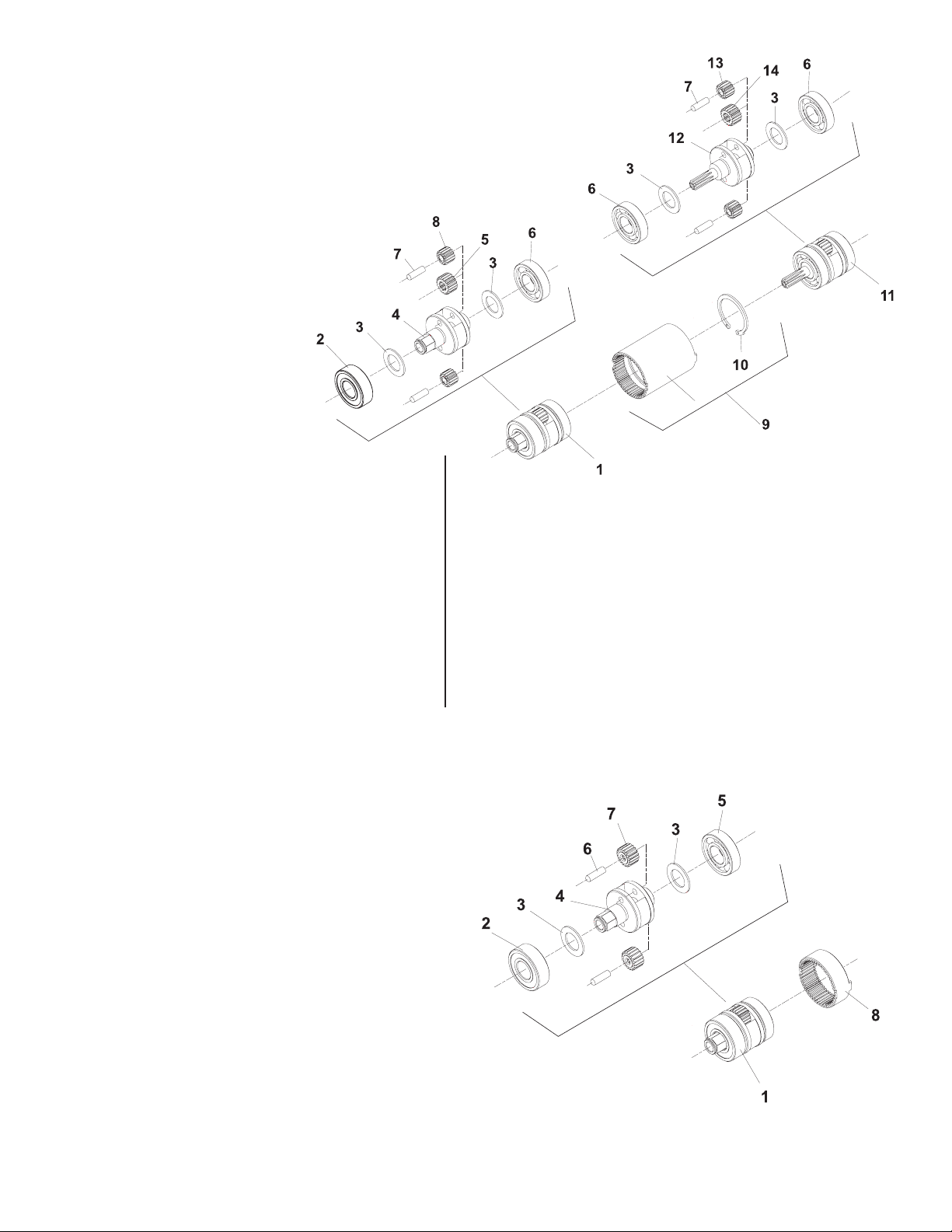

GEARING FOR ADJUSTABLE, POSITIVE, & DIRECT CLUTCH

Double Reduction

Non-Reversing (950, 1300, 1900 RPM)

Reversing (725, 1000, 1400, 1500 RPM)

Fig. Part No. No. Description

1. 43298 Ass’y—Planetary (725, 950 RPM) 43301 Ass’y—Planetary (1000, 1300 RPM) 66089 Ass’y—Planetary (1400, 1500, 1900 RPM)

2. 10246 Bearing—Ball

3. 25680 Washer (4)*

4. 44455 Carrier—Gear (725, 950 RPM) 44456 Carrier—Gear (1000, 1300 RPM) 66081 Carrier—Gear (1400, 1500, 1900 RPM)

5. 66077 Gear—Pinion (1400, 1500, 1900 RPM)

6. 10241 Bearing—Ball (3)*

7. 30453 Pin (4)*

8. 19195 Gear—Idler (725, 950 RPM)(2)* 19191 Gear—Idler (1000, 1300 RPM)(2)*

Fig. Part No. No. Description

66078 Gear—Idler (1400, 1500, 1900 RPM)(2)*

9. 19190 Gear—Ring

10. 21537 Ring—Retaining

11. 66087 1st Ass’y—Planetary (725, 950, 1400, 1500, 1900 RPM) 66088 1st Ass’y—Planetary (1000, 1300 RPM)

12. 66079 Carrier—Gear (725, 950, 1400, 1500, 1900 RPM) 66080 Carrier—Gear (1000, 1300 RPM)

13. 66078 Gear—Idler

14. 66077 Gear—Pinion

(725, 950, 1000, 1300, 1400, 1500, 1900 RPM)(2)*

(725, 950, 1000, 1300, 1400, 1500, 1900 RPM)

Single Reduction

Non-Reversing (2700, 3500, 4300 RPM)

Reversing (2000, 2600, 3100 RPM)

Fig. Part No. No. Description

1. 43713 Ass’y—Planetary (2000, 2700 RPM) 43298 Ass’y—Planetary (2600, 3500 RPM) 66090 Ass’y—Planetary (3100, 4300 RPM)

2. 10246 Bearing—Ball

3. 25680 Washer (2)*

4. 44878 Carrier—Gear (2000, 2700 RPM) 44455 Carrier—Gear (2600, 3500 RPM) 66083 Carrier—Gear (3100, 4300 RPM)

5. 10241 Bearing—Ball

6. 30453 Pin (2)*

7. 19212 Gear—Idler (2000, 2700 RPM)(2)* 19195 Gear—Idler (2600, 3500 RPM)(2)* 66082 Gear—Idler (3100, 4300 RPM)(2)*

8. 19189 Gear—Ring

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUM-

BER WHEN ORDERING PARTS

17

STALL DRIVE

Double Reduction

Non-Reversing (950, 1300, 1900 RPM)

Reversing (725, 1000, 1400 RPM)

Fig. Part No. No. Description

1. 67217 Retainer

2. 67547 Ass’y—Planetary (725, 950 RPM) 67548 Ass’y—Planetary (1000, 1300 RPM) 67549 Ass’y—Planetary (1400, 1900 RPM)

3. 21493 Ring—Retaining

4. 35228 Washer

5. 41204 Spring

6. 66060 Collar

7. 21451 Ring—Retaining

8. 67552 Washer—Wave

9. 67216 Bearing—Ball

10. 67215 Washer

11. 67543 Carrier—Gear (725, 950 RPM) 67544 Carrier—Gear (1000, 1300 RPM) 67545 Carrier—Gear (1400, 1900 RPM)

12. 10303 Ball—1/8” Diameter

13. 30453 Pin (4)*

Fig. Part No. No. Description

14. 19195 Gear—Idler (725, 950 RPM)(2)* 19191 Gear—Idler (1000, 1300 RPM)(2)* 66078 Gear—Idler (1400, 1900 RPM)(2)*

15. 66077 Gear—Pinion (1400, 1900 RPM)

16. 25680 Washer (3)*

17. 10241 Bearing—Ball (3)*

18. 66087 1st Ass’y—Planetary (725, 950, 1400, 1900 RPM) 66088 1st Ass’y—Planetary (1000, 1300 RPM)

19. 66079 Carrier—Gear (725, 950, 1400, 1900 RPM) 66080 Carrier—Gear (1000, 1300 RPM)

20. 66078 Gear—Idler (725, 950, 1000, 1300, 1400, 1900 RPM)(2)*

21. 66077 Gear—Pinion (725, 950, 1000, 1300, 1400, 1900 RPM)

22. 19190 Gear—Ring

23. 21537 Ring—Retaining

Single Reduction

Non-Reversing (2700, 3500, 4300 RPM)

Reversing (2000, 2600, 3100 RPM)

Fig. Part No. No. Description

1. 67217 Retainer

2. 67550 Ass’y—Planetary (2000, 2700 RPM) 67547 Ass’y—Planetary (2600, 3500 RPM) 67551 Ass’y—Planetary (3100, 4300 RPM)

3. 21493 Ring—Retaining

4. 35228 Washer

5. 41204 Spring

6. 66060 Collar

7. 21451 Ring—Retaining

8. 67552 Washer—Wave

9. 67216 Bearing—Ball

10. 67215 Washer

11. 67218 Carrier—Gear (2000, 2700 RPM) 67543 Carrier—Gear (2600, 3500 RPM) 67546 Carrier—Gear (3100, 4300 RPM)

12. 10303 Ball—1/8” Diameter

13. 30453 Pin (2)*

14. 19212 Gear—Idler (2000, 2700 RPM)(2)* 19195 Gear—Idler (2600, 3500 RPM)(2)* 66082 Gear—Idler (3100, 4300 RPM)(2)*

Fig. Part No. No. Description

15. 25680 Washer

16. 10241 Bearing—Ball

17. 19189 Gear—Ring

18

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND

MODEL NUMBER WHEN ORDERING

PARTS

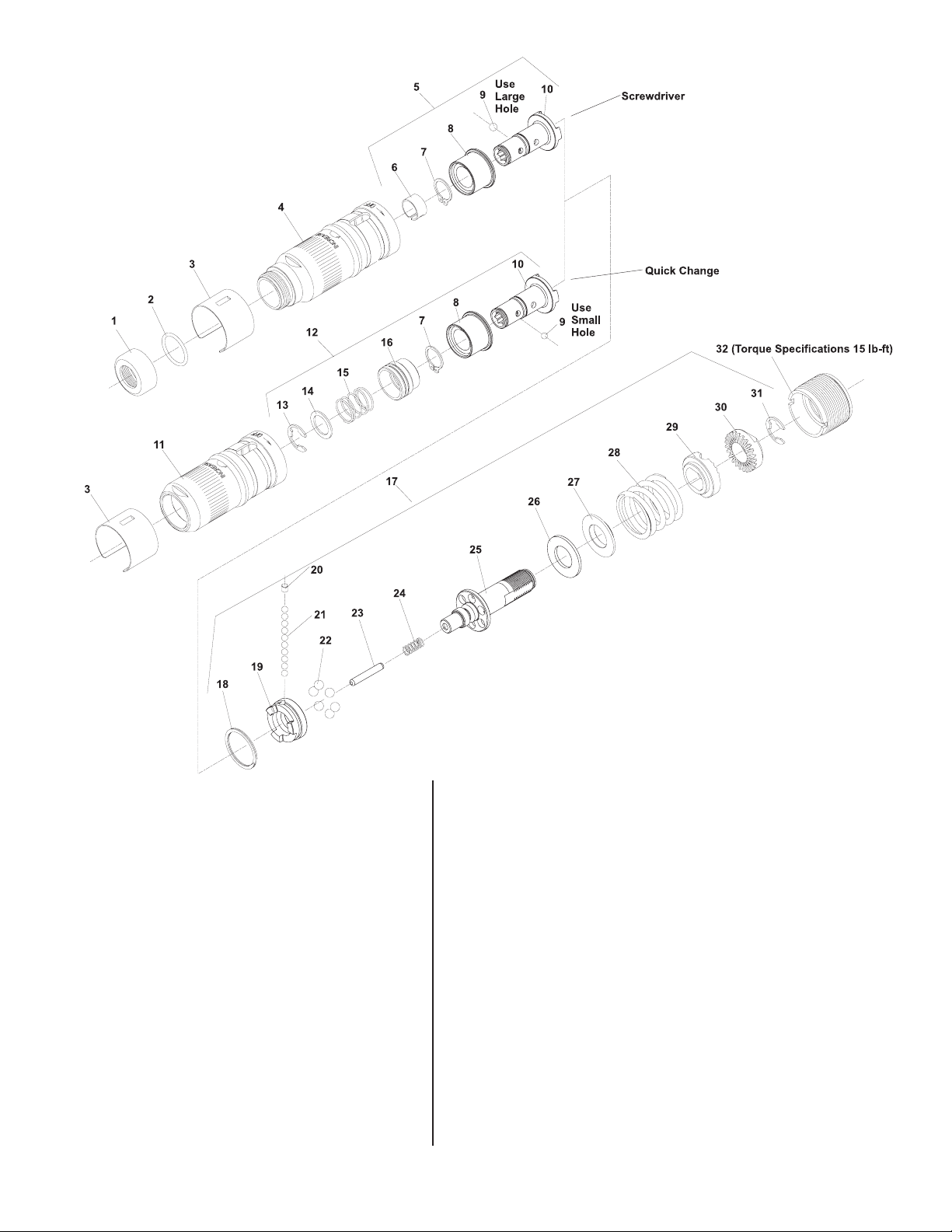

Adjustable Clutch

Fig. Part No. No. Description

1. 54076 Protector—Thread

2. 14281 Ring—“O”

3. 66058 Cover

4. 67153 Case—Clutch (Screwdriver)

5. 67982 Ass’y—Bit Holder (Screwdriver)

6. 25854 Ring—Ball Retainer

7. 21451 Ring—Retaining

8. 67148 Bushing—Spindle

9. 10902 Ball—5/32" Dia. (Screwdriver) 10303 Ball—1/8" Dia. (Quick Change)

10. 67151 Holder—Bit

11. 67152 Case—Clutch (Quick Change)

12. 67975 Ass’y—Bit Holder (Quick Change)

13. 21493 Ring—Retaining

14. 35228 Washer

15. 41204 Spring

16. 66060 Collar

17. 67985 Ass’y—Adjustable Clutch (Lever Start)

18. 66063 Ring—Retaining

19. 67150 Jaw—Clutch

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUM-

BER WHEN ORDERING PARTS

Fig. Part No. No. Description

20. 66055 Plug

21. 10303 Ball—1/8" Dia. (10)*

22. 10306 Ball—3/16" Dia. (6)*

23. 30626 Pin —Dowel

24. 67989 Spring—Compression

25. 67149 Spindle—Clutch

26. 68014 Washer—Thrust

27. 66053 Washer—Thrust

28. 66048 Spring (Silver)(725, 950, 1000, 1300 RPM)(30-50 in-lb) 66049 Spring (Blue)(1400, 1900 RPM)(15-35 in-lb) 66050 Spring (Green)(2000, 2600, 2700, 3100, 3500 RPM)

(2-20 in-lb)

29. 66047 Washer—Adjustment

30. 66046 Nut—Adjustment

31. 21493 Ring—Retaining

32. 66043 Adapter

Items Not Shown:

2366 Wrench—Clutch Adjustment

19

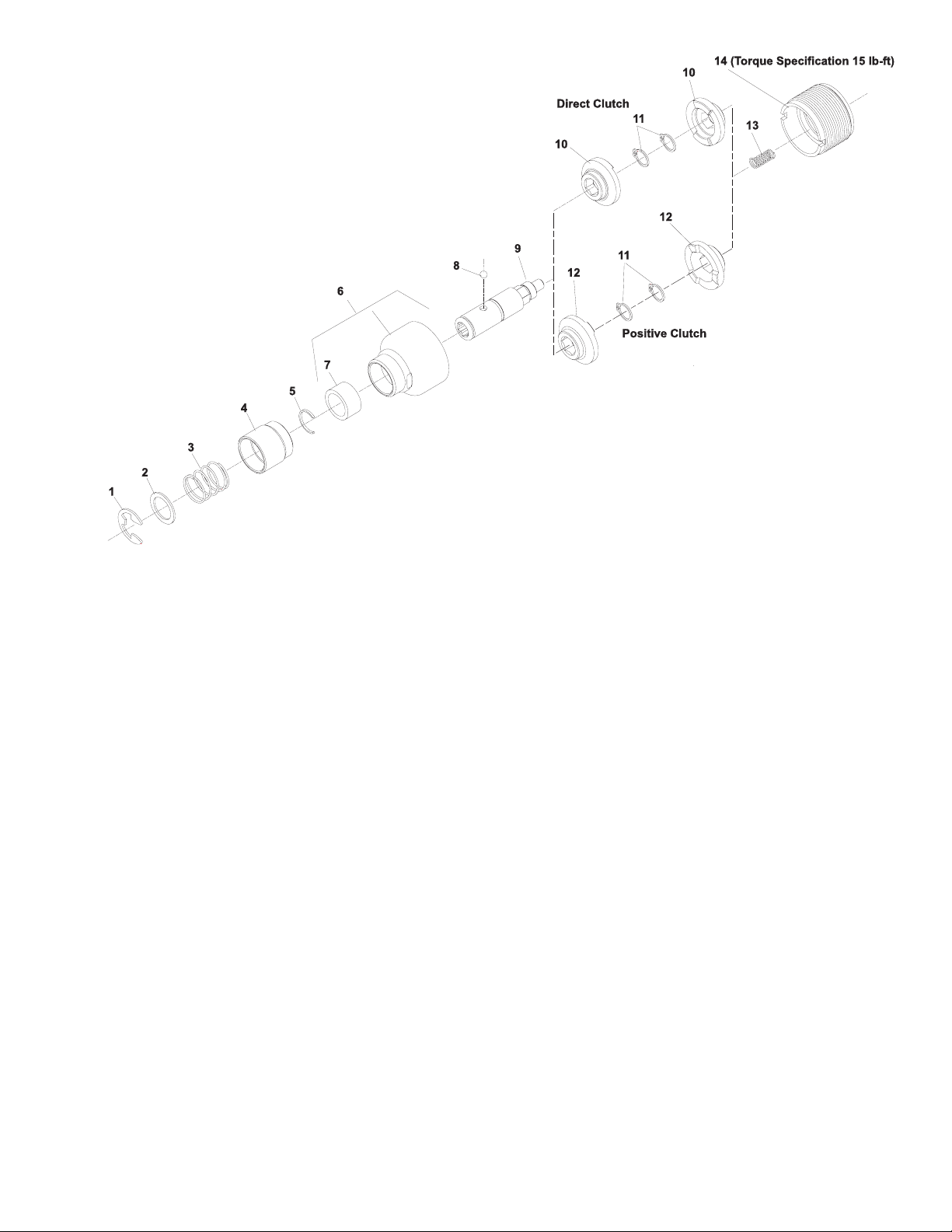

Positive and Direct Clutch

Fig. Part No. No. Description

1. 21493 Ring—Retaining

2. 35228 Washer

3. 41204 Spring—Valve

4. 44876 Collar

5. 21548 Ring—Retaining

6. 66210 Case—Clutch

7. 10426 Bearing

8. 10303 Ball—1/8"

9. 66209 Spindle

10. 67553 Clutch—Direct (2)*(Direct Clutch)

11. 21470 Ring—Retaining (2)*

12. 66185 Clutch—Positive (2)*(Positive Clutch) 68294 Clutch—Positive High Torque(2)*(Positive

13. 21439 Spring

14. 66043 Adapter

Clutch)

*Order Quantity As Required

FURNISH CATALOG, SERIAL, AND MODEL NUM-

BER WHEN ORDERING PARTS

20

NOTES

21

WARNING

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer, birth defects or other reproductive harm.

WARNUNG

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende

Staub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpanzungsschäden

hervorrufen.

ADVERTENCIA

El polvo generado al lijar, aserrar, alar, taladrar y realizar otras tareas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénitas y otras alteraciones

del aparato reproductor.

ATTENZIONE

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni

all’apparato riproduttivo.

AVERTISSEMENT

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer,

des malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

OPGEPAST

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die

andere vruchtbaarheidsstoornissen kunnen veroorzaken.

VARNING

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning

samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och

andra skador vid fortplantning.

22

Printed In U.S.A.

ZCE429A_revH used on

1OM2103

1 OFFSET, TRIGGER START, REV

1OM2105Q

SCREWDRIVER

1OM2107

OFF SET TRIGGER

1OM2203

1 OFFSET TRIGGER START,REV,1

1OM2205Q

SCREWDRIVER

1OM2207

1 OFFSET TRIGGER START

1OM2303

1 OFFSET,TRIGGER START,REV,1

1OM2305Q

1 OFFSET TRIGGER START, REV,

1OM2307

1 OFFSET, TRIGGER START, REV

1OM2403

SCREWDRIVER

1OM2405Q

AIR SCREWDRIVER

1OM2407

SCREWDRIVER

1OM2507

1 OFFSET TRIGGER START, REVE

1SM2103

1 STRAIGHT LEV START,REV,800

1SM2105Q

SCREWDRIVER

1SM2107

SCREWDRIVER INLINE

1SM2205Q

1 ST LEV START,REV,1100RPM,A

1SM2305Q

1 ST LEV START REV 1500RPM,

1SM2405

1 ST LEV START,REV,2200RPM,A

1SM2405Q

1 STRAIGHT LEVER START, REV,

1SM2407

1 ST LEV START,REV,2200RPM,S

Sioux 1OM User Manual [en, it, fr, es, nl +2]
