Page 1

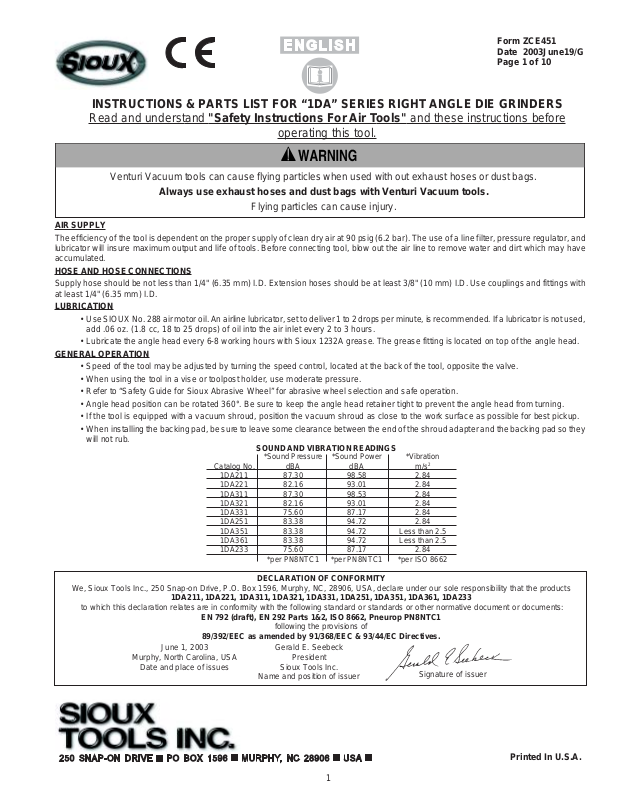

Form ZCE451 Date 2003June19/G Page 1 of 10

INSTRUCTIONS & PARTS LIST FOR “1DA” SERIES RIGHT ANGLE DIE GRINDERS

Read and understand "Safety Instructions For Air Tools" and these instructions before

operating this tool.

Venturi Vacuum tools can cause flying particles when used with out exhaust hoses or dust bags.

Always use exhaust hoses and dust bags with Venturi Vacuum tools.

Flying particles can cause injury.

AIR SUPPLY

The efficiency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line filter, pressure regulator, and lubricator will insure maximum output and life of tools. Before connecting tool, blow out the air line to remove water and dirt which may have accumulated.

HOSE AND HOSE CONNECTIONS

Supply hose should be not less than 1/4" (6.35 mm) I.D. Extension hoses should be at least 3/8" (10 mm) I.D. Use couplings and fittings with at least 1/4" (6.35 mm) I.D.

LUBRICATION

• Use SIOUX No. 288 air motor oil. An airline lubricator, set to deliver 1 to 2 drops per minute, is recommended. If a lubricator is not used, add .06 oz. (1.8 cc, 18 to 25 drops) of oil into the air inlet every 2 to 3 hours.

• Lubricate the angle head every 6-8 working hours with Sioux 1232A grease. The grease fitting is located on top of the angle head.

GENERAL OPERATION

• Speed of the tool may be adjusted by turning the speed control, located at the back of the tool, opposite the valve.

• When using the tool in a vise or toolpost holder, use moderate pressure.

• Refer to “Safety Guide for Sioux Abrasive Wheel” for abrasive wheel selection and safe operation.

• Angle head position can be rotated 360°. Be sure to keep the angle head retainer tight to prevent the angle head from turning.

• If the tool is equipped with a vacuum shroud, position the vacuum shroud as close to the work surface as possible for best pickup.

• When installing the backing pad, be sure to leave some clearance between the end of the shroud adapter and the backing pad so they will not rub.

Catalog No. dBA dBA m/s

1DA211 87.30 98.58 2.84 1DA221 82.16 93.01 2.84 1DA311 87.30 98.53 2.84 1DA321 82.16 93.01 2.84 1DA331 75.60 87.17 2.84 1DA251 83.38 94.72 2.84 1DA351 83.38 94.72 Less than 2.5 1DA361 83.38 94.72 Less than 2.5 1DA233 75.60 87.17 2.84

SOUND AND VIBRATION READINGS

*Sound Pressure *Sound Power *Vibration

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

EN 792 (draft), EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.

June 1, 2003

Murphy, North Carolina, USA

Date and place of issues

DECLARATION OF CONFORMITY

following the provisions of

Gerald E. Seebeck

President

Sioux Tools Inc.

Name and position of issuer

Signature of issuer

Printed In U.S.A.

Page 2

ANWEISUNGEN & TEILE FÜR RECHTWINKLIGE SCHNEIDEISEN-SCHLEIFMASCHINEN DER

“1DA”-SERIE

Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die

“Sicherheitsanweisungen für Druckluftwerkzeuge”.

Venturi Vacuum Werkzeuge können fliegende Teilchen verursachen, wenn sie ohne Abgasschläuche oder

Staubbeutel verwendet werden.

Verwenden Sie immer Abgasschläuche und Staubbeutel mit Venturi Vacuum Werkzeugen.

Herumfliegende Teilchen können zu Verletzungen führen.

DRUCKLUFTZUFUHR

Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 6,2 bar (90 psig) ab. Die Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale Werkzeugleistung und -lebensdauer. Vor dem Anschließen des Werkzeugs blasen Sie den Luftschlauch durch, um eventuell vorhandenes Wasser und Schmutz zu entfernen.

SCHLAUCH UND SCHLAUCHANSCHLÜSSE

Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 1/4” (6,35 mm) aufweisen. Verlängerungsschläuche müssen einen Innendurchmesser von mindestens 3/8” (10 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen Mindest-Innendurchmesser von 1/ 4” (6,35 mm) aufweisen.

SCHMIEREN

• Verwenden Sie SIOUX Motoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 1 bis 2 Tropfen pro Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie alle 2 bis 3 Stunden 1,8 cl bzw. 18 bis 25 (0,6 oz) Öl in den Drucklufteinlaß.

• Schmieren Sie den Winkelkopf alle 6-8 Betriebsstunden mit Sioux Schmiermittel 1232A. Die Schmierarmatur befindet sich oben auf dem Winkelkopf.

ALLGEMEINER BETRIEB

• Die Werkzeuggeschwindigkeit kann durch Drehen der Geschwindigkeitskontrolle justiert werden, die sich auf der Rückseite des Werkzeugs, gegenüber dem Ventil befindet.

• Bei Verwendung des Werkzeugs in einem Schraubstock oder einem Werkzeughalter, wenden Sie leichten Druck an.

• Zur Auswahl der Schleifkörper und zur Information bezüglich sicheren Betriebs beziehen Sie sich bitte auf die“Sicherheitsrichtlinien für Sioux Schleifkörper.”

• Die Position des Winkelkopfs kann um 360° rotiert werden. Stellen Sie sicher, daß die Winkelkopffassung fest ist, um ein Drehen des Winkelkopfs zu vermeiden.

• Falls das Werkzeug mit einem Vakuumschutzblech ausgestattet ist, positionieren Sie das Blech so nah wie möglich an der Arbeitsoberfläche, um ein optimales Aufnehmen zu gewährleisten.

• Stellen Sie beim Installieren des Pufferpads sicher, daß sich zwischen dem Ende des Schutzblechadapters und dem Pufferpad genügend Zwischenraum befindet, so daß keine Reibung entsteht.

SCHALL- UND VIBRATIONSWERTE

Katalog-Nr. dBA dBA m/s

1DA211 87,30 98,58 2,84 1DA221 82,16 93,01 2,84 1DA311 87,30 98,53 2,84 1DA321 82,16 93,01 2,84 1DA331 75,60 87,17 2,84 1DA251 83,38 94,72 2,84 1DA351 83,38 94,72 Weniger als 2,5 1DA361 83,38 94,72 Weniger als 2,5 1DA233 75,60 87,17 2,84

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

EN 792 (Entwurf) EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.

1. Juni 2003

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

*Schalldruck *Schallstärke *Vibration

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

KONFORMITÄTSERKLÄRUNG

gemäß der Regelungen in

Gerald E. Seebeck

Vorsitzender

Sioux Tools Inc.

Name und Titel des Herausgebers

Unterschrift des Herausgebers

Page 3

INSTRUCCIONES Y PIEZAS PARA LAS RECTIFICADORAS DE MATRIZ EN ÁNGULO RECTO

DE LA SERIE “1DA”

Lea y entienda “Instrucciones de seguridad para herramientas neumáticas” y estas instruc-

ciones antes de operar esta herramienta.

Las herramientas de aspiración Venturi pueden expeler partículas cuando se usan sin tubos de salida o sin

bolsas para polvo.

Use siempre tubos de salida y bolsas para polvo con las herramientas de aspiración Venturi.

Las partículas expelidas pueden causar lesiones.

SUMINISTRO DE AIRE

La eficiencia de la herramienta depende de un suministro adecuado de aire seco 90 psig (6,2 bar). El uso de un filtro de línea, regulador de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta. Antes de conectar la herramienta, expulse el aire de la línea de aire para sacar el agua y la suciedad que pueda haber acumulada.

MANGUERA Y CONEXIONES DE LA MANGUERA

La manguera de distribución no debe tener menos de 1/4" (6,35 mm) de diámetro interno. La extensión de la manguera debe tener al menos 3/8" (10 mm) de diámetro interno. Utilice acoplamientos y piezas de al menos 1/4" (6,35 mm) de diámetro interno.

LUBRICACION

• Use aceite para motor neumático SIOUX No. 288. Se recomienda un lubricador de tubo de aire que distribuya de 1 a 2 gotas por minuto. Si no utiliza un lubricador, añada 0,06 oz. (1,8 cc, de 18 a 25 gotas) de aceite en la admisión de aire cada 2 ó 3 horas.

• Lubrique el cabezal en ángulo cada 6 u 8 horas de funcionamiento con grasa Sioux 1232A. La pieza de engrase se encuentra en la parte superior del cabezal en ángulo.

ASPECTOS GENERALES

• La velocidad de la herramienta se puede ajustar girando el control de velocidad que se encuentra en la parte posterior de la misma, en el lado opuesto a la válvula

• Cuando utilice la herramienta en un tornillo de carpintero o en un sujetaherramientas, ejerza una presión moderada.

• Consulte la “Guía de seguridad para ruedas abrasivas Sioux” si desea informarse sobre la selección de ruedas abrasivas existente y su operación segura.

• El cabezal en ángulo se puede girar 360°. Asegúrese de apretar bien el seguro del cabezal para evitar que gire.

• Si la herramienta dispone de una cubierta de aspiración, coloque ésta tan cerca de la superficie de trabajo como sea posible para facilitar la aspiración.

• Cuando instale la almohadilla de refuerzo, asegúrese de dejar espacio entre esta última y el extremo del adaptador de la cubierta para que no se toquen.

No.Catálogo sonido dBA sonido dBA m/s

1DA211 87,30 98,58 2,84 1DA221 82,16 93,01 2,84 1DA311 87,30 98,53 2,84 1DA321 82,16 93,01 2,84 1DA331 75,60 87,17 2,84 1DA251 83,38 94,72 2,84 1DA351 83,38 94,72 Menos de 2,5 1DA361 83,38 94,72 Menos de 2,5 1DA233 75,60 87,17 2,84

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que los

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

con los cuales se relaciona esta Declaración están en conformidad con las siguientes norma(s), u otros documento(s) normativos:

EN 792 (preliminar), EN 292 Partes 1 y 2, ISO 8662, Pneurop PN8NTC1

89/392/EEC tal como fue enmendada por las Directivas 91/368/EEC y 93/44/EC.

1 de junio de 2003

Murphy, North Carolina, USA

Fecha y lugar de edición

LECTURAS DE VIBRACION Y SONIDO

*Presión de *Presión de *Vibración

*según PN8NTC1 *según PN8NTC1 *según ISO 8662

DECLARACION DE CONFORMIDAD

productos

siguiendo lo estipulado en

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nombre y puesto del editor

Firma del editor

Page 4

ISTRUZIONI E RICAMBI PER MOLATRICI/LEVIGATRICI ANGOLARI SERIE “1DA”

Leggere attentamente le “Norme di sicurezza per l’uso di attrezzi pneumatici” e le seguenti

istruzioni prima di utilizzare la presente apparecchiatura.

Gli attrezzi a depressione Venturi possono causare la fuoriuscita di pulviscolo vagante quando vengono usati

senza tubazioni di scarico o sacchetti di raccolta.

Con gli attrezzi a depressione Venturi usare sempre tubazioni di scarico e sacchetti di raccolta.

Il pulviscolo vagante può provocare infortuni gravi.

ALIMENTAZIONE ARIA

L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psi (6,2 bar). Per il massimo flusso di aria complessa e per estendere la durata dell’attrezzo utilizzare un filtro sull’impianto, un regolatore di pressione e un lubrificante. Prima di collegare l’attrezzo far fuoriuscire un pò di aria dalla tubazione in modo da rimuovere eventuali residui di acqua e sporcizia che possano essersi accumulati.

TUBAZIONE E CONNETTORI

Il D.I del tubo di alimentazione non deve essere inferiore a 1/4” (6,35 mm). Il D.I. delle prolunghe deve essere di almeno 3/8” (10 mm). Adoperare giunzioni e connettori con un D.I. di almeno 1/4” (6,35 mm).

LUBRIFICAZIONE

• Utilizzare olio per motori ad aria SIOUX n. 288. Si raccomanda l’utilizzo di un impianto di lubrificazione per circuiti ad aria compressa regolato ad una velocità da 1 ad 2 gocce al minuto. Se non viene utilizzato alcun impianto di lubrificazione aggiungere 1,8 cc (da 18 a 25 gocce) di olio all’interno della cassetta di aspirazione aria ogni 2/3 ore.

• Lubrificare la testina angolare ogni 6-8 ore di lavoro con il grasso Sioux 1232A. L’ingrassatore è situato sulla parte superiore della testina.

USO GENERALE

• La velocità dell’attrezzo può essere regolata ruotando l’apposito comando sulla parte posteriore dello strumento, dalla parte opposta alla valvola.

• Usare una pressione moderata quando si adopera l’attrezzo su una morsa o su un supporto a colonna

• Fare riferimento alla “Guida di sicurezza per mole abrasive Sioux” per la scelta dei vari tipi di mola ed il loro utilizzo sicuro.

• La testina angolare può ruotare a 360°. Assicurarsi che il fermo della testina sia ben serrato per evitare indesiderate rotazioni.

• Se l’attrezzo è dotato di cappa a depressione, posizionare la cappa il più vicino possibile alla superficie di lavoro per una migliore aspirazione.

• Durante l’installazione della paratia di protezione, lasciare una certa distanza tra il bordo dell’adattatore della cappa e la paratia per evitare che i due componenti entrino in contatto.

LECTURAS DE VIBRACION Y SONIDO

No.Catálogo sonido dBA sonido dBA m/s

*Presión de *Presión de *Vibración

*según PN8NTC1 *según PN8NTC1 *según ISO 8662

CERTIFICAZIONE DI CONFORMITA

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

con los cuales se relaciona esta Declaración están en conformidad con las siguientes norma(s), u otros documento(s) normativos:

EN 792 (preliminar), EN 292 Partes 1 y 2, ISO 8662, Pneurop PN8NTC1

89/392/EEC tal como fue enmendada por las Directivas 91/368/EEC y 93/44/EC.

1 giugno 2003

Murphy, North Carolina, USA

Data e luogo del rilascio

responsabilità che i prodotti

siguiendo lo estipulado en

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nome e posizione del dichiarante

Firma del dichiarante

Page 5

INSTRUCTIONS ET LISTE DE PIÈCES DÉTACHÉES POUR MEULEUSES D’OUTILLAGE À

RENVOI D’ANGLE DROIT DE SÉRIE “1DA”

Avant de vous servir de ce matériel, lisez soigneusement ces instructions

ainsi que la fiche sécurité sur l’outillage pneumatique.

Les outils Venturi Vacuum peuvent soulever des particules lorsqu’ils sont utilisés sans flexible d’échappement

ou sac filtre à poussière.

Utilisez toujours un flexible d’échappement ou un sac filtre à poussière avec les outils Venturi Va-

cuum.

Les particules volantes peuvent causer des blessures

ALIMENTATION EN AIR

L’efficacité de l’outil dépend de la qualité de l’air d’alimentation, qui doit être sec et propre, et de la pression, qui doit être de 6,2 bar (90 psi). Son rendement et sa durée de vie seront améliorés si un filtre de circuit d’alimentation, un régulateur de pression et un lubrificateur d’air sont utilisés. Avant de brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les saletés ayant pu s’y accumuler.

TUYAUX ET RACCORDS

Le diamètre interne de la manchette ne doit pas être inférieur à 6,35 mm (1/4”). Celui des rallonges doit être d’au moins 10 mm (3/8"). Le diamètre interne des raccords et des embouts doit être d’au moins 6,35 mm (1/4”).

LUBRIFICATION

• Utilisez l’huile SIOUX de référence 288 prévue pour moteur pneumatique. Il est recommandé d’utiliser un lubrificateur d’air délivrant 1 à 2 gouttes d’huile par minute. Si un lubrificateur n’est pas utilisé, ajoutez 1,8 c toutes les deux ou trois heures.

• Graissez la tête oblique toutes les 6-8 heures de fonctionnement avec de la graisse 1232A de Sioux. Le graisseur se trouve au dessus de la tête oblique.

FONCTIONNEMENT GÉNÉRAL

• La vitesse se règle grâce à la commande de vitesse, qui se trouve sur la partie arrière de l’outil, en face de la valve.

• Utilisez une pression modérée lors de l’utilisation de l’outil en position d’étau ou de porte-outil.

• Consultez le “Guide sécurité pour meules Sioux” pour la sélection de la meule et pour les conseils d’utilisation

• La position de la tête oblique peut faire une rotation de 360°. Veillez à ce que la fixation de la tête ne tourne pas.

• Si l’outil dispose d’une enveloppe aspirante, placez-la aussi près de la surface de travail que possible, pour un meilleur résultat.

• Lors de l’installation du patin arrière, veillez à laisser de l’espace entre l’extrémité de l’adaptateur de l’enveloppe et le patin arrière pour éviter toute friction.

NIVEAUX ACOUSTIQUES ET VIBRATOIRES

*Pression acoustique *Puissance acoustique Vibration

Réf. catalogue dBA dBA m/s

1DA211 87,30 98,58 2,84 1DA221 82,16 93,01 2,84 1DA311 87,30 98,53 2,84 1DA321 82,16 93,01 2,84 1DA331 75,60 87,17 2,84 1DA251 83,38 94,72 2,84 1DA351 83,38 94,72 2,5 maximum 1DA361 83,38 94,72 2,5 maximum 1DA233 75,60 87,17 2,84

*per PN8NTC1 *selon PN8NTC1 *selon ISO 8662

(entre 18 et 25 gouttes) d’huile dans l’entrée d’air

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

EN 792 (version préliminaire), EN 292 Parts 1et 2, ISO 8662, Pneurop PN8NTC1

89/392/EEC revue par les directives européennes 91/368/EEC et 93/44/EC.

1er juin 2003

Murphy, North Carolina, USA

Date et lieu de publication

DÉCLARATION DE CONFORMITÉ

aux normes ou aux documents normatifs suivants :

en respectant les dispositions suivantes

Gerald E. Seebeck

Président

Sioux Tools Inc.

Nom et poste occupé par le responsable

Signature du responsable

Page 6

INSTRUCTIES & STUKLIJST VOOR HAAKSE SLIJPMACHINES (SERIE “1DA”)

Voordat u de machine in werking stelt, moet u deze instructies en de “Veiligheidsvoorschriften

voor persluchtmachines” gelezen en begrepen hebben.

Venturi Vacuum machines kunnen vliegende deeltjes veroorzaken wanneer deze worden gebruikt zonder

slang of stofzak.

Gebruik altijd uitlaatslangen en stofzakken bij Venturi Vacuum machines.

Vliegende deeltjes kunnen letsels veroorzaken.

PERSLUCHTTOEVOER

Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat zich kan opgehoopt hebben te verwijderen.

SLANG EN KOPPELINGEN

De hoofdtoevoer moet een minimale binnendiameter van 1/4” (6,35 mm) hebben. De verbindingsslangen moeten een minimale binnendiameter van 3/8” (10 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 1/4” (6,35 mm) hebben.

SMERING

• Gebruik persluchtmotorolie SIOUX No. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen op 1 tot 2 druppels smeervloeistof per minuut. Indien er geen smeerstof gebruikt wordt, dan moet er om de 2 tot 3 uur 0.06 oz. (1.8 cc, 18 tot 25 druppels) olie in de luchtaanvoeropening gedaan worden.

• Na elke werkcyclus van 6-8 uren moet het hoekvormig kopstuk met Sioux 1232A gesmeerd worden. Het smeerhulpstuk bevindt zich bovenop het hoekvormig kopstuk.

BEDIENING: ALGEMEEN

• De snelheid van de machine kan aangepast worden door de snelheidsregelaar om te draaien die zich aan de achterkant van de machine bevindt, tegenover de afsluiter.

• Bij gebruik van de machine in een schroef- of gereedschapshouder, dient u de druk aan te passen.

• Raadpleeg de “Veiligheidshandleiding voor Sioux-slijpschijven” voor het selecteren van een slijpschijf en een veilige bediening.

• Het hoekvorming kopstuk kan worden gedraaid in een hoek van 360°. Zorg ervoor dat de houder van het hoekvormig kopstuk goed is aangespannen om te voorkomen dat het hoekvormig kopstuk draait.

• Indien de machine is uitgerust met een vacuümversterking, plaats dan de vacuümversterking zo dicht mogelijk bij het werkoppervlak voor een goede opname.

• Wanneer u het steunkussen installeert, dient u ervoor te zorgen dat er enige ruimte blijft tussen het uiteinde van de versterkingsadaptor en het steunkussen zodat deze niet tegen elkaar wrijven

GELUIDS- EN TRILLINGSNIVEAUS

Catalogus *Geluidsdruk *Geluidsvermogen *Trilling

nummer: dBA dBA m/s

1DA211 87,30 98,58 2,84 1DA221 82,16 93,01 2,84 1DA311 87,30 98,53 2,84 1DA321 82,16 93,01 2,84 1DA331 75,60 87,17 2,84 1DA251 83,38 94,72 2,84 1DA351 83,38 94,72 Minder dan 2,5 1DA361 83,38 94,72 Minder dan 2,5 1DA233 75,60 87,17 2,84

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

aansprakelijkheid desbetreffend, dat de produkten

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:

EN 792 (voorstel) EN 292 Deel 1 en 2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

89/392/EEC en verder zoals gewijzigd door 91/368/EEC en 93/44/EEC.

1 juni 2003

Murphy, North Carolina, USA

Datum en plaats:

Naam en functie van de verantwoordelijke

*conform *conform *conform

PN8NTC1 PN8NTC1 ISO 8662

CONFORMITEITSVERKLARING

Gerald E. Seebeck

President

Sioux Tools Inc.

Handtekening van de verantwoordelijke

Page 7

ANVISNINGAR OCH ARTIKELLISTA FÖR ”1DA-SERIEN” HÖGERVINKLADE TURBINSLIPAR

Läs och sätt dig in i ”Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan

du använder detta verktyg.

Venturi Vacuums verktyg kan skapa kringflygande partiklar då de inte används med utsugningsslangar eller damm-

påsar.

Använd alltid utsugningsslangar och dammpåsar med Venturis vakuumverktyg.

Kringflygande partiklar kan vålla personskada.

LUFTTILLFÖRSEL

Hur effektivt verktyget fungerar beror på korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen. Blås luftledningen för att avlägsna vatten och smuts, som eventuellt kan ha samlats, innan verktyget ansluts.

SLANG OCH SLANGANSLUTNINGAR

Tillförselslangen bör ha en innerdiameter (ID) på minst 6,5 mm. Förlängningsslangar bör ha en ID på minst 10 mm. Använd kopplingar och fattningar med en ID på minst 6,5 mm.

SMÖRJNING

• Använd SIOUX luftmotorolja nr 288. En luftslangssmörjapparat, inställd på 1–2 droppar per minut, tillrådes. Droppa 1,8 ml (18–25 droppar) olja i luftintaget varannan eller var tredje timma om en smörjapparat inte används.

• Smörj vinkelhuvudet var 6–8 driftstimme med Sioux smörjmedel 1232A. Smörjnippeln är placerad på ovansidan av vinkelhuvudet.

ANVÄNDNING

• Verktygets hastighet kan regleras genom att man vrider hastighetsreglaget. Det finns placerat baktill på verktyget mitt emot ventilen

• Använd måttligt tryck när verktyget används i ett skruvstäde eller stålhållarfäste.

• Vi hänvisar till ”Säkerhetsanvisningar för Sioux slipskivor” för val av slipskivor och information om säker drift.

• Vinkelhuvudets läge kan vridas 360°. Se till att vinkelhuvudhållaren är åtdragen så att vinkelhuvudet inte vrider sig.

• Placera vakuumhöljet så nära arbetsytan som möjligt för bästa uppsamling, om verktyget är utrustad med ett vakuumhölje.

• Lämna lite utrymme mellan änden av adaptern till höljet och polerdynan, så att de inte skaver mot varandra, när polerdynan installeras.

LJUD- OCH VIBRATIONSAVLÄSNINGAR

Katalognr. dBA dBA m/s

1DA211 87,30 98,58 2,84 1DA221 82,16 93,01 2,84 1DA311 87,30 98,53 2,84 1DA321 82,16 93,01 2,84 1DA331 75,60 87,17 2,84 1DA251 83,38 94,72 2,84 1DA351 83,38 94,72 Mindre än 2,5 1DA361 83,38 94,72 Mindre än 2,5 1DA233 75,60 87,17 2,84

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

1DA211, 1DA221, 1DA311, 1DA321, 1DA331, 1DA251, 1DA351, 1DA361, 1DA233

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792 (utkast), EN 292 del 1 och 2, ISO 8662, Pneurop PN8NTC1

89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EC

1 juni 2003

Murphy, North Carolina, USA

Utfärdningsort och datum

*Ljudtryck *Ljudeffekt *Vibration

*enligt *enligt *enligt

PN8NTC1 PN8NTC1 ISO 8662

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

i enlighet med villkoren i Gerald E. Seebeck

President

Sioux Tools Inc.

Utfärdarens namn och titel

Utfärdarens underskrift

Page 8

Page 9

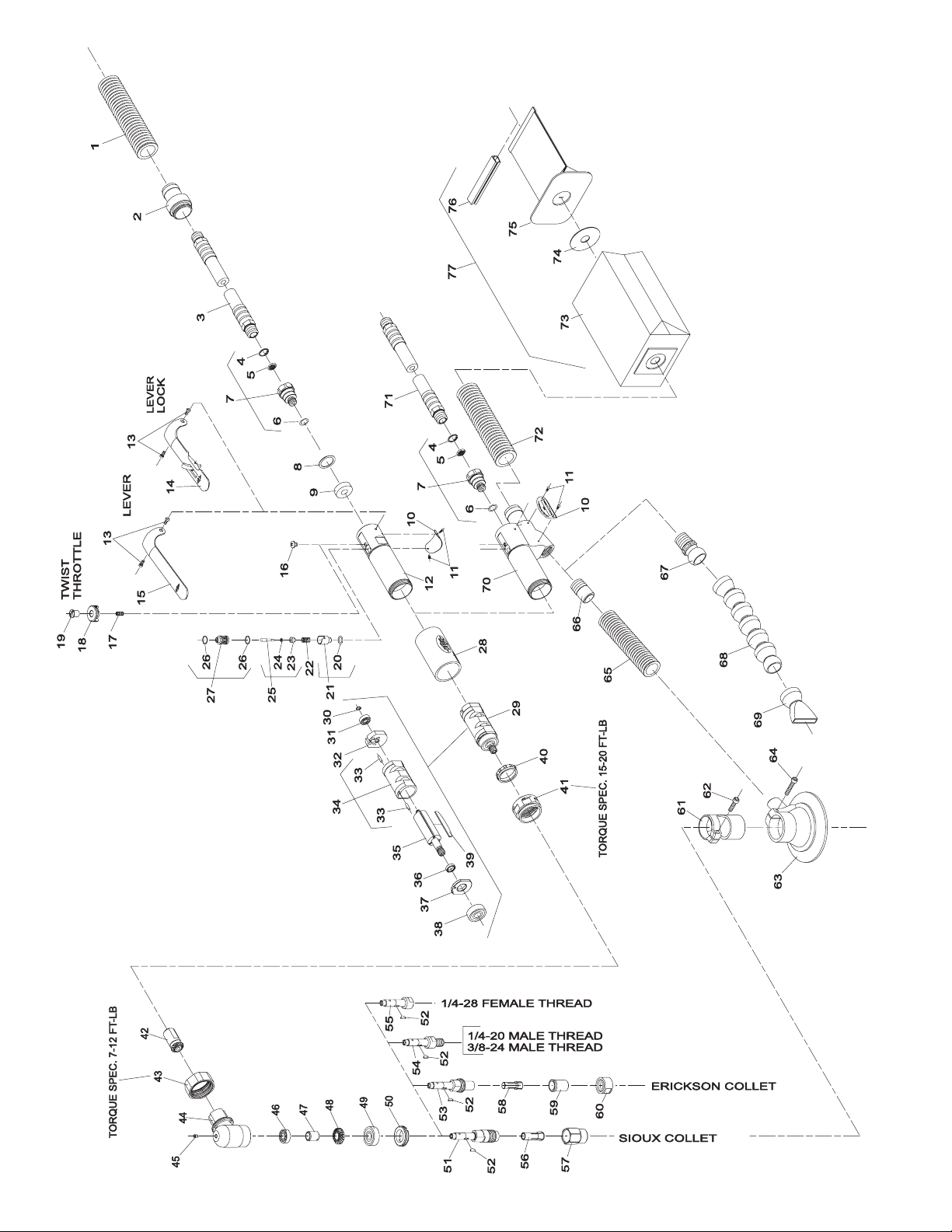

PARTS LIST FOR “1DA” RIGHT ANGLE DIE GRINDERS

Fig. Part Name No. No.

1. 65723 Hose—Exhaust (3/4"x4')

2. 65654 Adapter—Exhaust

3. 1359 Hose—Leader

4. 21541 Ring—Retaining

5. 30463 Screen

6. 14311 Ring—“O”

7. 65655 Adapter—Inlet

8. 35289 Washer

9. 65675 Pad—Silencer

10. 65652 Nameplate

11. 09954 Drive Screw (2)*

12. 65626 Assy—Front Exhaust Housing (Includes Figs 10, 11, 16, 21, 25 & 27)

65627 Assy—Rear And Remote Exhaust Housing

(Includes Figs 10, 11, 16, 21, 25 & 27)

13. 06099 Screw (#4-40 x 1/4)(2)*

14. 65669 Assy—Lever Lock

15. 35235 Lever

16. 06678 Screw (#8-32 x 3/16") (Not Used With Twist Throttle)

17. 65779 Screw—Set (#8-32x3/8")

18. 65777 Valve—Twist

19. 65778 Support—Twist Valve

20. 14291 Ring—“O”

21. 65657 Valve—Speed Control

22. 21429 Spring

23. 14350 Valve

24. 25957 Washer

25. 65799 Assy—Plunger Valve

26. 14394 Ring—“O” (2)*

27. 65656 Body—Valve

28. 65688 Sleeve

65700 Sleeve (Lever Lock Only)

29. 65593 Assy—Motor

30. 21529 Ring—Retaining

31. 10255 Bearing—Ball

32. 65598 End PIate—Upper

33. 30273 Pin-Roll (2)*

34. 65599 Cylinder

35. 65601 Rotor

36. 44516 Spacer

37. 65638 End PIate—Front

38. 10259 Bearing—Ball

39. 65801 Vane (Set of 3)

40. 65661 Bearing—Support

65660 Bearing Support (Front Exhaust Only)

41. 65662 Retainer—Motor

42. 65802 Gear Set—20000RPM (Includes Fig. 48)

65803 Gear Set—12000RPM (lncludes Fig. 48)

43. 65663 Retainer—Angle Head

44. 65597 Angle Head (Includes Fig. 45)

Rear Exhaust Only

Remote Exhaust

Not Used On Venturi Model

Fig. Part Name

No. No.

45. 30375 Grease Fitting

46. 65470 Bearing—Ball

47. 65813 Cup—Grease

48. 65802 Gear Set—20000RPM (lncludes Fig. 42) 65803 Gear Set—12000RPM (Includes Fig. 42)

49. 10259 Bearing—Ball

50. 65664 Retainer—Bearing

51. 65666 Spindle (SIOUX Collet)

52. 40077 Key

53. 65665 Spindle (Erickson Collet)

54. 65667 Spindle (3/8-24 Male Thread) 67144 Spindle (1/4-20 Male Thread)

55. 65668 Spindle (1/4-28 Female Thread)

56. 44440 Collet (1/4") 44523 Collet (3/16") 44522 Collet (1/8") 66037 Collet (3mm) 66038 Collet (6mm)

57. 21097 Nut—Collet

58. 21100 Collet (1/4") 21101 Collet (3/16") 21102 Collet (1/8")

59. 21105 Nose Piece

60. 21104 Nut—Collet

61. 65746 Adapter—Shroud (lncludes Fig. 62)

62. 06500 Screw (#8-32 x 5/8")

63. 65745A Shroud—2" (Includes Fig. 64)

65744A Shroud—3" (Includes Fig. 64)

64. 06601 Screw (#8-32 X 7/8")

65. 65737 Hose

66. 65738 Insert—Hose

67. 65725 Connector

68. 65726 Hose—Adjustable (5-1/2" Long)

69. 65727 Nozzle

70. 65628 Assy—Housing Venturi Vacuum

(Includes Figs 10, 11, 16, 25 & 27)

71. 1359 Hose—Leader

72. 855 Hose—Exhaust (3/4" x 6')

73. 65768 Outer Bag

74. 65776 Washer—Retainer

75. 912 Filter Bag (5 Pack)

76. 65771 Clip

77. 911A Assy—Disposable Dust Bag

Items Not Shown

30466 Wrench—11/16" 65672 Wrench—7/16" 65505 Cable Tie (Pack of 4) 30417 Wrench—Allen 9/64"

Sioux Collet

Erickson Collet

Venturi Vacuum Only

*Order Quantity As Required

Page 10

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer , birth defects or other reproductive harm.

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende

St aub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpflanzungsschäden

hervorrufen.

El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras tareas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénit as y otras alteraciones

del aparato reproductor .

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili

attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato

riproduttivo.

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer, des

malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die

andere vruchtbaarheidsstoornissen kunnen veroorzaken.

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning

samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och

andra skador vid fortplantning.

Printed In U.S.A.
