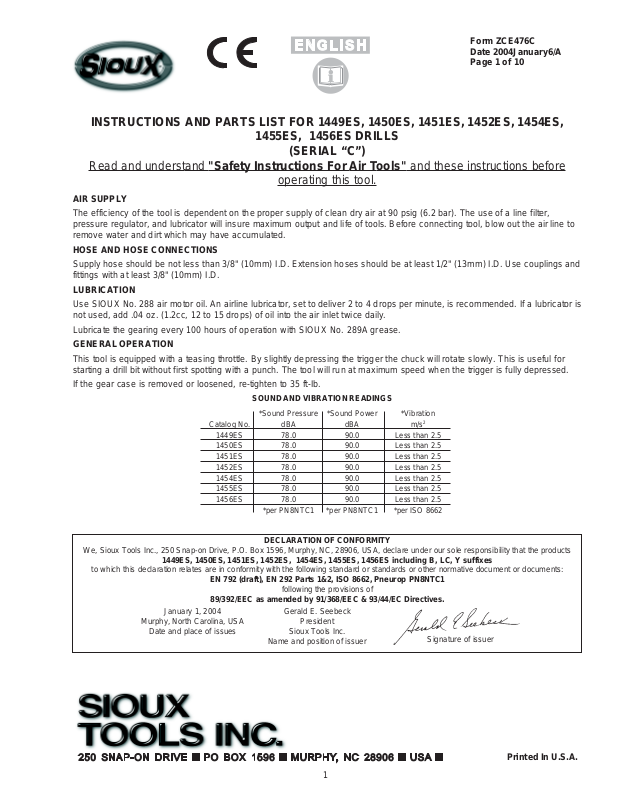

Form ZCE476C
Date 2004January6/A
Page 1 of 10

INSTRUCTIONS AND PARTS LIST FOR 1449ES, 1450ES, 1451ES, 1452ES, 1454ES,

1455ES, 1456ES DRILLS

(SERIAL “C”)

Read and understand "Safety Instructions For Air Tools" and these instructions before

operating this tool.

AIR SUPPLY

The efficiency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line filter,
pressure regulator, and lubricator will insure maximum output and life of tools. Before connecting tool, blow out the air line to
remove water and dirt which may have accumulated.

HOSE AND HOSE CONNECTIONS

Supply hose should be not less than 3/8" (10mm) I.D. Extension hoses should be at least 1/2" (13mm) I.D. Use couplings and
fittings with at least 3/8" (10mm) I.D.

LUBRICATION

Use SIOUX No. 288 air motor oil. An airline lubricator, set to deliver 2 to 4 drops per minute, is recommended. If a lubricator is
not used, add .04 oz. (1.2cc, 12 to 15 drops) of oil into the air inlet twice daily.

Lubricate the gearing every 100 hours of operation with SIOUX No. 289A grease.

GENERAL OPERATION

This tool is equipped with a teasing throttle. By slightly depressing the trigger the chuck will rotate slowly. This is useful for
starting a drill bit without first spotting with a punch. The tool will run at maximum speed when the trigger is fully depressed.

If the gear case is removed or loosened, re-tighten to 35 ft-Ib.

SOUND AND VIBRATION READINGS

*Sound Pressure *Sound Power *Vibration

Catalog No. dBA dBA m/s

1449ES 78.0 90.0 Less than 2.5
1450ES 78.0 90.0 Less than 2.5
1451ES 78.0 90.0 Less than 2.5
1452ES 78.0 90.0 Less than 2.5
1454ES 78.0 90.0 Less than 2.5
1455ES 78.0 90.0 Less than 2.5
1456ES 78.0 90.0 Less than 2.5

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

2

We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES including B, LC, Y suffixes

to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:

EN 792 (draft), EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.

January 1, 2004

Murphy, North Carolina, USA

Date and place of issues

DECLARATION OF CONFORMITY

following the provisions of

Gerald E. Seebeck

President

Sioux Tools Inc.

Name and position of issuer

Signature of issuer

Printed In U.S.A.

1

ANWEISUNGEN UND TEILELISTE FÜR 1449ES, 1450ES, 1451ES, 1452ES, 1454ES,

1455ES, 1456ES BOHRER

(SERIE “C”)

Vor dem Betrieb dieses Werkzeugs lesen Sie bitte diese Anweisungen und die

“Sicherheitsanweisungen für Druckluftwerkzeuge”.

DRUCKLUFTZUFUHR

Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 6,2 bar (90
psig) ab. Die Verwendung von Filtern, Druckregulierern und Schmiervorrichtungen gewährleistet eine maximale
Werkzeugleistung und -lebensdauer. Vor dem Anschließen des Werkzeugs blasen Sie den Luftschlauch durch, um eventuell
vorhandenes Wasser und Schmutz zu entfernen.

SCHLAUCH UND SCHLAUCHANSCHLÜSSE

Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 3/8” (10mm) aufweisen. Verlängerungsschläuche müssen
einen Innendurchmesser von mindestens 1/2” (13mm) haben. Kupplungen und Armaturen müssen ebenfalls einen Mindest­Innendurchmesser von 3/8” (10mm) aufweisen.

SCHMIERUNG

Verwenden Sie SIOUX Druckluftmotoröl Nr. 288. Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die 2 bis 4
Tropfen pro Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird, füllen Sie täglich zweimal 1,2 ml (0,4 oz, 12 bis
15 Tropfen) in den Drucklufteinlaß.

Schmieren Sie das Getriebe nach jeweils 100 Betriebsstunden mit SIOUX Schmiermittel Nr. 289A.

ALLGEMEINER BETRIEB

Dieses Werkzeug ist mit einer Hilfsdrosselung ausgerüstet. Wenn diese ausgelöst wird, rotiert das Werkzeugfutter langsam,
was z. B. für das Starten eines Bohrers nützlich ist, wenn nicht zuerst schlaggebohrt werden muß. Höchstgeschwindigkeit
wird durch vollständiges Durchdrücken des Auslösers erreicht.

Wenn das Getriebegehäuse entfernt wurde oder locker ist, wieder auf 35 Fuß-Pfund festziehen.

SOUND AND VIBRATION READINGS

Katalog-Nr. dBA dBA m/s

*Schalldruck *Schallstärke *Vibration

1449ES 78,0 90,0 Weniger als 2,5
1450ES 78,0 90,0 Weniger als 2,5
1451ES 78,0 90,0 Weniger als 2,5
1452ES 78,0 90,0 Weniger als 2,5
1454ES 78,0 90,0 Weniger als 2,5
1455ES 78,0 90,0 Weniger als 2,5
1456ES 78,0 90,0 Weniger als 2,5

*per PN8NTC1 *per PN8NTC1 *per ISO 8662

2

Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die Produkte

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES Einschließlich B, LC, Y Anhänge

auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:

EN 792 (Entwurf) EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1

89/392/EEC, geändert durch die Direktiven 91/368/EEC & 93/44/EEC.

1. Januar 2004

Murphy, North Carolina, USA

Datum und Ort der Ausgabe

KONFORMITÄTSERKLÄRUNG

gemäß der Regelungen in

Gerald E. Seebeck

Vorsitzender

Sioux Tools Inc.

Name und Titel des Herausgebers

Unterschrift des Herausgebers

2

INSTRUCCIONES Y LISTA DE PARTES PARA TALADROS 1449ES, 1450ES, 1451ES,

1452ES, 1454ES, 1455ES, 1456ES

(SERIE “C”)

Lea y entienda “Instrucciones de seguridad para herramientas neumáticas” y estas

instrucciones antes de operar esta herramienta.

SUMINISTRO DE AIRE

La eficiencia de la herramienta depende de un suministro adecuado de aire seco 90 psig (6,2 bar). El uso de un filtro de
línea, regulador de presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta. Antes de
conectar la herramienta, expulse el aire de la línea de aire para sacar el agua y la suciedad que pueda haber acumulada.

MANGUERA Y CONEXIONES DE LA MANGUERA

La manguera de distribución no debe tener menos de 3/8" (10 mm) de diámetro interno. La extensión de la manguera debe
tener al menos 1/2" (13 mm) de diámetro interno. Utilice acoplamientos y piezas de al menos 3/8" (10 mm) de diámetro
interno.

LUBRICACION

Utilice un aceite para motores neumáticos SIOUX No. 288. Se recomienda un lubricador de tubo de aire que distribuya de 2
a 4 gotas por minuto. Si no se utiliza un lubricador, agregue 0,04 oz. (1,2cc, 12 a15 gotas) de aceite a la entrada de aire, dos
veces al día.

Lubricaque el engranaje cada 100 horas de funcionamiento con grasa SIOUX N° 289A.

INFORMACION GENERAL

Esta herramienta está equipada con un regulador. Presionando suavemente el gatillo el portabroca rotará lentamente. Esto
es útil para iniciar una broca para taladrar sin tener que localizarla con un golpe. La herramienta funcionará a una velocidad
máxima cuando el gatillo esté completamente presionado.

Si se saca o se suelta el engranaje, reapriételo a 35 ft-lb.

LECTURAS DE SONIDOS Y VIBRACIONES

*Presión de *Presión de *Vibración

No.Catálogo sonido dBA sonido dBA m/s

1449ES 78,0 90,0 Menos de 2,5
1450ES 78,0 90,0 Menos de 2,5
1451ES 78,0 90,0 Menos de 2,5
1452ES 78,0 90,0 Menos de 2,5
1454ES 78,0 90,0 Menos de 2,5
1455ES 78,0 90,0 Menos de 2,5
1456ES 78,0 90,0 Menos de 2,5

*según *según *según

PN8NTC1 PN8NTC1 ISO 8662

2

Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad que

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES incluyendo los sufijos B, LC, Y

con los cuales se relaciona esta Declaración están en conformidad con las siguientes norma(s), u otros documento(s) normativos:

EN 792 (preliminar), EN 292 Partes 1 y 2, ISO 8662, Pneurop PN8NTC1

89/392/EEC tal como fue enmendada por las Directivas 91/368/EEC y 93/44/EC.

1 de enero de 2004

Murphy, North Carolina, USA

Fecha y lugar de edición

DECLARACION DE CONFORMIDAD

los productos

siguiendo lo estipulado en

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nombre y puesto del editor

Firma del editor

3

ISTRUZIONI ED ELENCO PARTI DI RICAMBIO PER I TRAPANI 1449ES, 1450ES, 1451ES,

1452ES, 1454ES, 1455ES, 1456ES

(SERIE “C”)

Leggere attentamente le “Norme di sicurezza per l’uso di attrezzi pneumatici” e le seguenti

istruzioni prima di utilizzare la presente apparecchiatura.

ALIMENTAZIONE ARIA

L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psi (6,2 bar). Per il
massimo flusso di aria complessa e per estendere la durata dell’attrezzo utilizzare un filtro sull’impianto, un regolatore di
pressione e un lubrificante. Prima di collegare l’attrezzo far fuoriuscire un pò di aria dalla tubazione in modo da rimuovere
eventuali residui di acqua e sporcizia che possano essersi accumulati.

TUBAZIONE E CONNETTORI

Il D.I del tubo di alimentazione non deve essere inferiore a 3/8” (10 mm). Il D.I. delle prolunghe deve essere di almeno 1/2”
(13 mm). Adoperare giunzioni e connettori con un D.I. di almeno 3/8” (10 mm).

LUBRIFICAZIONE

Utilizzare olio per motori ad aria SIOUX n. 288. Si raccomanda l’utilizzo di un impianto di lubrificazione per circuiti ad aria
compressa regolato ad una velocità da 2 a 4 gocce al minuto. Se non viene utilizzato alcun impianto di lubrificazione
aggiungere, due volte al giorno, 1,2 cc (da 12 a 15 gocce) di olio all’interno della cassetta di aspirazione aria.

USO GENERALE

Il presente apparecchio è dotato di una valvola a farfalla. Azionando leggermente il grilletto il mandrino gira lentamente. Tale
caratteristica consente di iniziare una perforazione senza dover prima taccheggiare lo spazio con un punzone. Premere il
grilletto a fondo per la massima velocità.

Se la scatola degli ingranaggi viene rimossa o si è allentata, riserrare con una coppia di 35 piedi/libbra.

VALORI DI RUMOROSITÀ E VIBRAZIONI

Catalogo n. sonora dBA sonora dBA m/s

1449ES 78,0 90,0 Inferiore a 2,5
1450ES 78,0 90,0 Inferiore a 2,5
1451ES 78,0 90,0 Inferiore a 2,5
1452ES 78,0 90,0 Inferiore a 2,5
1454ES 78,0 90,0 Inferiore a 2,5
1455ES 78,0 90,0 Inferiore a 2,5
1456ES 78,0 90,0 Inferiore a 2,5

La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e sola

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES inclusi i modelli con suffisso B, LC, Y

ai quali la presente dichiarazione si riferisce sono conformi ai requisiti delle seguenti normative e direttive:

EN 792 (estratto), EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1

CEE 89/392 così come aggiornata dalle direttive CEE 91/368 e CE 93/44.

1 gennaio 2004

Murphy, North Carolina, USA

Data e luogo del rilascio

*Pressione *Potenza *Vibrazioni

*secondo *secondo *secondo

PN8NTC1 PN8NTC1 ISO 8662

CERTIFICAZIONE DI CONFORMITA

responsabilità che i prodotti

secondo quanto previsto dalla normativa

Gerald E. Seebeck

Presidente

Sioux Tools Inc.

Nome e posizione del dichiarante

2

Firma del dichiarante

4

INSTRUCTIONS ET LISTE DE PIÈCES DÉTACHÉES POUR PERCEUSES 1449ES,

1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES

(NUMÉRO DE SÉRIE AVEC UN “C”)

Avant de vous servir de ce matériel, lisez soigneusement ces instructions ainsi que la fiche

sécurité sur l’outillage pneumatique.

ALIMENTATION EN AIR

L’efficacité de l’outil dépend de la qualité de l’air d’alimentation, qui doit être sec et propre, et de la pression, qui doit être de
6,2 bar (90 psi). Son rendement et sa durée de vie seront améliorés si un filtre de circuit d’alimentation, un régulateur de
pression et un lubrificateur d’air sont utilisés. Avant de brancher l’outil, purgez l’air de la ligne pour en éliminer l’eau et les
saletés ayant pu s’y accumuler.

TUYAUX ET RACCORDS

Le diamètre interne de la manchette ne doit pas être inférieur à 10 mm (3/8”). Celui des rallonges doit être d’au moins 13 mm
(1/2"). Le diamètre interne des raccords et des embouts doit être d’au moins 10 mm (3/8”).

LUBRIFICATION

Utilisez l’huile SIOUX réf. 288 pour moteur pneumatique. Il est recommandé d’utiliser un lubrificateur d’air délivrant 2 à 4
gouttes d’huile par minute. En l’absence de lubrificateur, retirez la vis située à la partie supérieure de la poignée et remplissez
chaque jour le réservoir d’huile.

Lubrifiez les engrenages toutes les 100 heures d’utilisation avec la graisse Sioux réf. 289A.

FONCTIONNEMENT

Cet outil est équipé d’une gâchette progressive. Quand la gâchette est faiblement enfoncée, le mandrin tourne lentement. Ce
type de gâchette permet de percer directement, sans devoir marquer préalablement la surface au pointeau. La vitesse
maximale est obtenue en enfonçant à fond la gâchette.

Si le carter des engrenages est desserré ou démonté, revissez-le avec un couple de serrage de 47 N.m (35 pieds-livre).

NIVEAUX ACOUSTIQUES ET VIBRATOIRES

Réf. *Pression *Puissance *Vibration

catalogue acoustique dBA acoustique dBA m/s

1449ES 78,0 90,0 2,5 maximum
1450ES 78,0 90,0 2,5 maximum
1451ES 78,0 90,0 2,5 maximum
1452ES 78,0 90,0 2,5 maximum
1454ES 78,0 90,0 2,5 maximum
1455ES 78,0 90,0 2,5 maximum
1456ES 78,0 90,0 2,5 maximum

*selon la norme *selon la norme *selon la norme

PN8NTC1 PN8NTC1 ISO 8662

2

La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES comprenant les suffixes B, LC, Y

visés par cette déclaration sont conformes aux normes ou aux documents normatifs suivants :

EN 792 (version préliminaire), EN 292 Parties 1 et 2, ISO 8662, PNEUROP PN8NTC1

89/392/EEC revue par les directives européennes 91/368/EEC et 93/44/EC.

1er janvier 2004

Murphy, North Carolina, USA

Date et lieu de publication

DÉCLARATION DE CONFORMITÉ

en respectant les dispositions suivantes

Gerald E. Seebeck

Président

Sioux Tools Inc.

Nom et poste occupé par le responsable

Signature du responsable

5

INSTRUCTIES EN STUKLIJST VOOR BOREN MET MODELNUMMER 1449ES, 1450ES,

1451ES, 1452ES, 1454ES, 1455ES, 1456ES

(SERIENUMMER “C”)

Voordat u de machine in werking stelt, moet u deze instructies en de “Veiligheids-

voorschriften voor persluchtmachines” gelezen en begrepen hebben.

PERSLUCHTTOEVOER

Het gebruik van droge perslucht met de geschikte druk (90 psig / 6,2 bar) is bepalend voor een goed rendement van de
machine. Het monteren van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en
een lange levensduur. Voor u de machine aansluit, dient u de persluchtleiding schoon te blazen om water en vuil dat zich kan
opgehoopt hebben te verwijderen. Bij gebruik van snelkoppelingen, dient u een hoofdslang van 2 m. te installeren tussen de
machine en de snelkoppelingen.

SLANG EN KOPPELINGEN

De hoofdtoevoer moet een minimale binnendiameter van 3/8” (10 mm) hebben. De verbindingsslangen moeten een minimale
binnendiameter van 1/2” (13 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 3/8”
(10 mm) hebben.

SMERING

Gebruik SIOUX-persluchtmotorolie nr. 288. Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen
op 2 tot 4 druppels smeervloeistof per minuut.

Na elke werkcyclus van 100 uur moet de tandwielkast opnieuw met SIOUX N° 289A vet gesmeerd worden.

BEDIENING: ALGEMEEN

Deze machine heeft een regelknop waarmee de boorpunt bij een zeer laag toerental de plaats van het boorgat kan
“aanzetten”. Zodoende kunnen gaten geboord worden zonder dat het boorgat eerst met de puntbeitel moet worden aangezet.
De boor bereikt zijn maximale toerental bij het volledig indrukken van de drukknop.

Indien de tandwielkast wordt verplaatst of loskomt, dient u deze opnieuw aan te spannen tot 35 voet/pond.

GELUIDS- EN TRILLINGSNIVEAUS

Catalogus- *Geluidsdruk *Geluidsver- *Trilling

nummer: dBA mogen dBA m/ s

1449ES 78,0 90,0 Minder dan 2,5
1450ES 78,0 90,0 Minder dan 2,5
1451ES 78,0 90,0 Minder dan 2,5
1452ES 78,0 90,0 Minder dan 2,5
1454ES 78,0 90,0 Minder dan 2,5
1455ES 78,0 90,0 Minder dan 2,5
1456ES 78,0 90,0 Minder dan 2,5

*conform *conform *conform

PN8NTC1 PN8NTC1 ISO 8662

Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES inclusief de B, LC, Y uitgangen

producten waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en

EN 792 (voorstel), EN 292 onderdelen 1&2, ISO 8662, Pneurop PN8NTC1

met inachtneming van hetgeen voorzien is in de richtlijnen

89/392/EEC zoals gewijzigd door de richtlijnen 91/368/EEC & 93/44/EC .

1 januari 2004

Murphy, North Carolina, USA

Datum en plaats:

Naam en functie van de verantwoordelijke

CONFORMITEITSVERKLARING

aansprakelijkheid desbetreffend, dat de produkten

voorschriften:

Gerald E. Seebeck

President

Sioux Tools Inc.

2

Handtekening van de verantwoordelijke

6

ANVISNINGAR OCH ARTIKELLISTA FÖR BORRAR 1449ES, 1450ES, 1451ES, 1452ES,

1454ES, 1455ES, 1456ES

(SERIE “C”)

Läs och sätt dig in i ”Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar

innan du använder detta verktyg.

LUFTTILLFÖRSEL

Hur effektivt verktyget fungerar beror på korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en
tryckregulator och en smörjapparat för att få maximal effekt och livslängd på verktygen. Blås luftledningen för att avlägsna
vatten och smuts, som eventuellt kan ha samlats, innan verktyget ansluts.

SLANG OCH SLANGANSLUTNINGAR

Tillförselslangen bör ha en innerdiameter (ID) på minst 10 mm. Förlängningsslangar bör ha en ID på minst 13 mm. Använd
kopplingar och fattningar med en ID på minst 10 mm.

SMÖRJNING

Använd SIOUX luftmotorolja nr. 288. En luftslangssmörjapparat, inställd på 2 - 4 droppar per minuter, tillrådes. Om man inte
använder smörjapparat skruvar man loss skruven på ovansidan av handtaget och fyller på kammaren dagligen.

Smörj drevet var 100:e arbetstimme med SIOUX smörjmedel nr 289A.

ANVÄNDNING

Verktyget är försett med justerbart reglage. När man trycker lätt på utlösaren roterar chucken sakta. Detta är användbart när
man vill börja använda ett borrskär utan att handstansa först. Verktyget kör på maximal hastighet när man trycker in utlösaren
helt.

Dra åt drevhuset till 49 Nm (35 FT-LBS) om drevhuset är avtaget eller lossat.

LJUD- OCH VIBRATIONSAVLÄSNINGAR

*Ljudtryck *Ljudeffekt *Vibration

Katalognr. dBA sonido dBA m/s

1449ES 78,0 90,0 Mindre än 2,5
1450ES 78,0 90,0 Mindre än 2,5
1451ES 78,0 90,0 Mindre än 2,5
1452ES 78,0 90,0 Mindre än 2,5
1454ES 78,0 90,0 Mindre än 2,5
1455ES 78,0 90,0 Mindre än 2,5
1456ES 78,0 90,0 Mindre än 2,5

*enligt *enligt *enligt

PN8NTC1 PN8NTC1 ISO 8662

2

Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna

1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES innefattande suffixerna B, LC, Y suffixes

som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:

EN 792 (utkast), EN 292 del 1 och 2, ISO 8662, Pneurop PN8NTC1

89/392/EEC med ändringar per direktiv 91/368/EEC och 93/44/EC.

1 januari 2004

Murphy, North Carolina, USA

Utfärdningsort och datum

FÖRSÄKRAN OM ÖVERENSSTÄMMELSE

i enlighet med villkoren i

Gerald E. Seebeck

President

Sioux Tools Inc.

Utfärdarens namn och titel

Utfärdarens underskrift

7

8

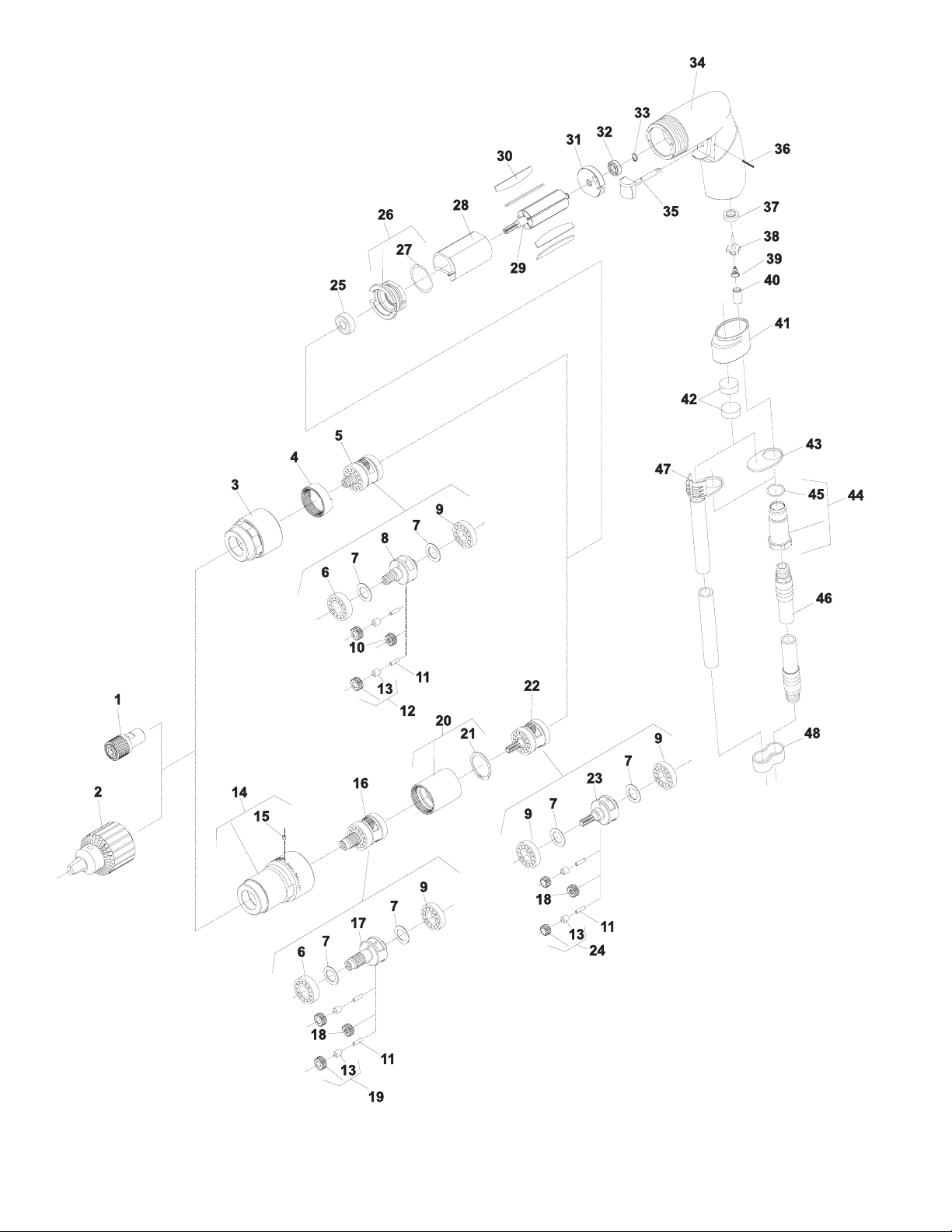

PARTS LIST FOR 1449ES, 1450ES, 1451ES, 1452ES, 1454ES, 1455ES, 1456ES DRILLS

(SERIAL “C”)

Fig. Part
No. No. Description

1. 2352 Ass’y—1/4" Hex Quick Change Adapter

2. 21019A Chuck (0-1/4" Cap)(3/8” Thread)
21133 Chuck (1/16"-3/8" Cap)(3/8” Thread)
21131 Chuck (1/16"-3/8" Cap)(1/2” Thread)
21132 Chuck (5/64"-1/2" Cap)(3/8” Thread)
21137 Chuck (5/64"-1/2" Cap)(1/2” Thread)
30202 Key—Chuck (For 1/4" Chuck)
30002 Key—Chuck (For 3/8" Chuck)
30429 Key—Chuck (For 1/2" Chuck)(3/8” Thread)
30011 Key—Chuck (For 1/2" Chuck)(1/2” Thread)

3. 67927 Case—Gear

(1450ES, 1452ES, 1454ES, 1456ES)

67928 Case—Gear (with Threads)(for WS Versions)

4. 67858 Gear—Ring

(1450ES, 1452ES, 1454ES, 1456ES)

5. 67893 Ass’y—Planetary Reduction

(1450ES, 1454ES)(Includes Fig. 6-12)

67894 Ass’y—Planetary Reduction (1452ES)

(Includes Fig. 6-12)

67897 Ass’y—Planetary Reduction (1456ES)

(Includes Fig. 6-12)

6. 10228 Bearing—Ball

7. 25439 Washer (2 per carrier)*

8. 67869 Carrier—Gear (1450ES, 1454ES)
67942 Carrier—Gear (1452ES)
67872 Carrier—Gear (1456ES)

9. 10203 Bearing—Ball (3)*

10. 67860 Gear—Pinion (1456ES)

11. 67857 Pin (2 per carrier)*

12. 67868 Ass’y—Gear & Bearing (2)*(1452ES)
67944 Ass’y-Gear & Bearing (2)*(1450ES, 1454ES)
67866 Ass’y—Gear & Bearing (2)*(1456ES)

13. 10080 Bearing—Needle (4 per carrier)*
67937 Bushing (2 per carrier)*(1449ES, 1455ES)

14. 67929 Case—Gear
67930 Case—Gear (with Threads)(for WS Versions)

15. 30375 Fitting—Grease

16. 67921 Ass’y—Planetary Reduction (3/8"-24 Thread)

(Includes Fig. 6,7,9,11,13,17-19)(1455ES)

67923 Ass’y—Planetary Reduction (1/2"-20 Thread)

(Includes Fig. 6,7,9,11,13,17-19)
(1449ES, 1455ESB)

67922 Ass’y—Planetary Reduction (3/8"-24 Thread)

(Includes Fig. 6,7,9,11,13,17-19)(1451ES)

17. 67942 Carrier—Gear (3/8"-24 Thread)(1455ES)
67876 Carrier—Gear (1/2"-20 Thread)

(1449ES, 1455ESB)

67872 Carrier—Gear (3/8"-20 Thread)(1451ES)

18. 67860 Gear—Pinion (1451ES)

19. 67867 Ass’y—Gear & Bushing (2)*(1449ES, 1455ES)
67865 Ass’y—Gear & Bushing (2)*(1451ES)

20. 67859 Gear—Ring (Includes Fig. 21)

Fig. Part

No. No. Description

21. 21510 Ring—Retainer

22. 67919 Ass’y—Planetary Reduction
(Includes Fig. 7,9,11,13,18,23,24)(1455ES)

67918 Ass’y—Planetary Reduction

(Includes Fig. 7,9,11,13,18,23,24)(1449ES)

67920 Ass’y—Planetary Reduction

(Includes Fig. 7,9,11,13,18,23,24)(1451ES)

23. 67892 Carrier—Gear (1455ES)

67891 Carrier—Gear (1449ES)
67967 Carrier—Gear (1451ES)

24. 67866 Ass’y—Gear & Bearing (2)*(1451ES, 1455ES)

67868 Ass’y—Gear & Bearing (2)*(1449ES)

25. 10220 Bearing—Ball

26. 13550 End Plate—Front (Includes Fig. 27)

27. 14342 Ring—“O”

28. 64057 Cylinder

29. 67855 Rotor—6 Tooth
(1450ES, 1451ES, 1454ES, 1455ES, 1456ES)

67856 Rotor—8 Tooth (1449ES, 1452ES)

30. 63192 Ass’y—Rotor Vane (Set of 5)

31. 67803 End Plate—Rear

32. 10253 Bearing—Ball (Seal side out)

33. 21491 Ring—Retainer

34. 67797 Housing (Includes Figs. 35, 36)

35. 67805 Trigger

36. 30610 Roll Pin

37. 67798 Seat—Valve

38. 67804 Valve

39. 68791 Spring

40. 68792 Trigger Spring Spacer

41. 67800B Muffler

42. 67807 Silencer—Pad (3)*

43. 67801A Cap—Muffler

44. 67819 Inlet Adapter—1/4"NPT

67819Y Inlet Adapter—1/4"BSPT

45. 14378 Ring—“O”

46. 1376 Ass’y—Leader Hose

47. 67128 Hose—Exhaust

48. 40153 Clip—Hose (3)* Remote Exhaust

ITEMS NOT SHOWN:

2355 Ass’y—Dead Handle
34951 Shield—Chuck 3/8"
34952 Shield—Chuck 1/4"

COMPLETE ASSEMBLY

67126 Ass’y—Housing NPT Inlet

(Includes Fig. 34-35,37-45)

67126Y Ass’y—Housing BSPT Inlet

(Includes Fig. 34-35,37-45)
67827 Ass’y—Motor (6 Tooth)(Includes Fig. 25-33)
67127 Ass’y—Motor (8 Tooth)(Includes Fig. 25-33)

*Order Quantity As Needed

FURNISH CATALOG, SERIAL, AND MODEL NUMBER

WHEN ORDERING PARTS

9

Some dust created by power sanding, sawing, grinding, drilling, and other construction activities

contains chemicals known to cause cancer , birth defects or other reproductive harm.

Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende

St aub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpflanzungsschäden

hervorrufen.

El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras tareas de construcción contiene

compuestos químicos que podrían provocar cáncer, malformaciones congénit as y otras alteraciones

del aparato reproductor .

La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili

attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato

riproduttivo.

Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du

bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer, des

malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.

Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige

stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die

andere vruchtbaarheidsstoornissen kunnen veroorzaken.

Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning

samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och

andra skador vid fortplantning.

Printed In U.S.A.

10
