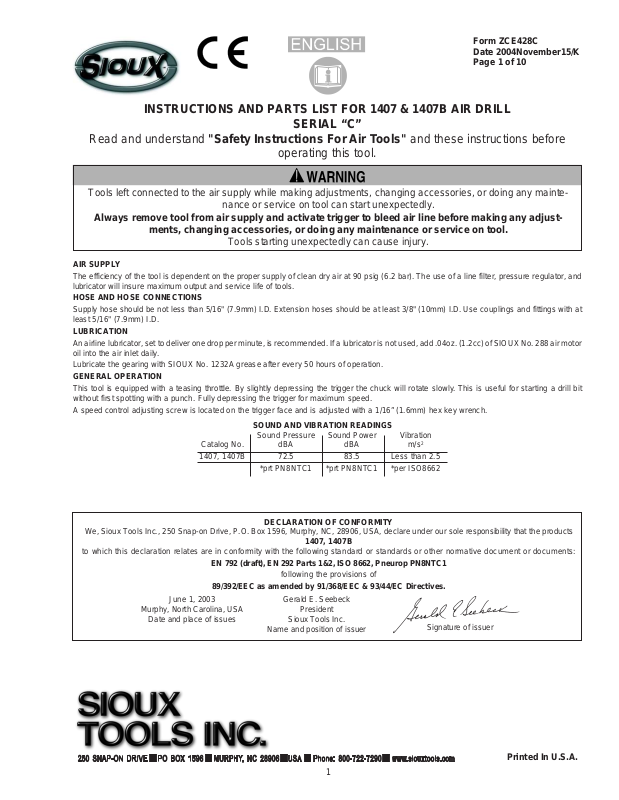

Page 1
Form ZCE428C
Date 2004November15/K
Page 1 of 10
INSTRUCTIONS AND PARTS LIST FOR 1407 & 1407B AIR DRILL
SERIAL “C”
Read and understand "Safety Instructions For Air Tools" and these instructions before
operating this tool.
Tools left connected to the air supply while making adjustments, changing accessories, or doing any mainte-
nance or service on tool can start unexpectedly.
Always remove tool from air supply and activate trigger to bleed air line before making any adjust-
ments, changing accessories, or doing any maintenance or service on tool.
Tools starting unexpectedly can cause injury.
AIR SUPPLY
The efficiency of the tool is dependent on the proper supply of clean dry air at 90 psig (6.2 bar). The use of a line filter, pressure regulator, and
lubricator will insure maximum output and service life of tools.
HOSE AND HOSE CONNECTIONS
Supply hose should be not less than 5/16" (7.9mm) I.D. Extension hoses should be at least 3/8" (10mm) I.D. Use couplings and fittings with at
least 5/16" (7.9mm) I.D.
LUBRICATION
An airline lubricator, set to deliver one drop per minute, is recommended. If a lubricator is not used, add .04oz. (1.2cc) of SIOUX No. 288 air motor
oil into the air inlet daily.
Lubricate the gearing with SIOUX No. 1232A grease after every 50 hours of operation.
GENERAL OPERATION
This tool is equipped with a teasing throttle. By slightly depressing the trigger the chuck will rotate slowly. This is useful for starting a drill bit
without first spotting with a punch. Fully depressing the trigger for maximum speed.
A speed control adjusting screw is located on the trigger face and is adjusted with a 1/16” (1.6mm) hex key wrench.
SOUND AND VIBRATION READINGS
Catalog No. dBA dBA m/s
Sound Pressure Sound Power Vibration
1407, 1407B 72.5 83.5 Less than 2.5
*prt PN8NTC1 *prt PN8NTC1 *per ISO8662
2
We, Sioux Tools Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declare under our sole responsibility that the products
to which this declaration relates are in conformity with the following standard or standards or other normative document or documents:
EN 792 (draft), EN 292 Parts 1&2, ISO 8662, Pneurop PN8NTC1
89/392/EEC as amended by 91/368/EEC & 93/44/EC Directives.
June 1, 2003
Murphy, North Carolina, USA
Date and place of issues
DECLARATION OF CONFORMITY
1407, 1407B
following the provisions of
Gerald E. Seebeck
President
Sioux Tools Inc.
Name and position of issuer
Signature of issuer
Printed In U.S.A.
1
Page 2
ANWEISUNGEN UND TEILELISTE FÜR 1407 & 1407B DRUCKLUFTBOHRER
SERIE “C”
Bevor Sie dieses Werkzeug betätigen, lesen Sie bitte diese Anweisungen und die
“Sicherheitsanweisungen für Druckluftwerkzeuge”.
An der Druckluft angeschlossene Werkzeuge können unerwartet anspringen, während Justierungen oder
Wartungsarbeiten am Werkzeug ausgeführt werden oder wenn Zubehör ausgewechselt wird.
Bevor Sie Justierungen oder Wartungsarbeiten am Werkzeug ausführen oder Zubehör auswechseln,
entfernen Sie das Werkzeug immer von der Druckluft, und aktivieren Sie den Auslöser, um Restluft
abzulassen.
Unerwartet anspringende Werkzeuge können Verletzungen verursachen.
DRUCKLUFTZUFUHR
Die Werkzeugleistung hängt von der ordnungsgemäßen Zufuhr von sauberer, trockener Luft mit einem Druck von 90 psig (6,2 bar) ab. Die
Verwendung eines Filters, Druckregulierers und einer Schmiervorrichtung gewährleistet maximale Werkzeugleistung und
-lebensdauer.
SCHLAUCH UND SCHLAUCHANSCHLÜSSE
Der Zufuhrschlauch sollte einen Mindest-Innendurchmesser von 5/16” (7,9 mm) aufweisen. Verlängerungsschläuche müssen einen
Innendurchmesser von mindestens 3/8” (10 mm) haben. Kupplungen und Armaturen müssen ebenfalls einen Mindest-Innendurchmesser von
5/16” (7,9 mm) aufweisen.
SCHMIERUNG
Es wird eine Luftschlauch-Schmiervorrichtung empfohlen, die einen Tropfen pro Minute abgibt. Wenn keine Schmiervorrichtung eingesetzt wird,
füllen Sie täglich 0,4 oz (1,2 cc) SIOUX Druckluftmotoröl Nr. 288 in den Drucklufteinlaß.
Schmieren Sie das Getriebe nach jeweils 50 Stunden Betrieb mit SIOUX Schmiermittel Nr. 1232A.
ALLGEMEINER BETRIEB
Dieses Werkzeug ist mit einer Hilfsdrosselung ausgerüstet. Wenn diese ausgelöst wird, rotiert das Werkzeugfutter langsam, was z.B. für das
Starten eines Bohrers nützlich ist, da nicht zuerst vorgebohrt werden muß. Höchstgeschwindigkeit wird durch festes Drücken des Auslösers
erreicht.
Vorne am Auslöser befindet sich eine Justierschraube zur Geschwindigkeitskontrolle. Sie wird mit einem 1/16” (1,6 mm) Sechskant-Schlüssel
betätigt.
SCHALL- UND VIBRATIONSMESSUNGEN
Katalog-Nr. dBA dBA m/ s
Schalldruck Schallstärke Vibration
1407, 1407B 72,5 83,5 Weniger als 2,5
*prtPN8NTC1 *prtPN8NTC1 *gemäß ISO8662
2
Wir, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, erklären hiermit alleinverantwortlich, daß die
auf die sich diese Erklärung bezieht, mit den Anforderungen der folgenden Standards oder Normen oder Dokumenten übereinstimmen:
EN 792 (Entwurf) EN 292 Teile 1&2, ISO 8662, Pneurop PN8NTC1
89/392/EEC, geändert durch die Direktiven 91/368/EEC &
1. Juni 2003
Murphy, North Carolina, USA
Datum und Ort der Ausgabe
KONFORMITÄTSERKLÄRUNG
Produkte
1407, 1407B
gemäß der Regelungen in
93/44/EC.
Gerald E. Seebeck
Vorsitzender
Name und Titel des Herausgebers
Sioux Tools Inc.
Unterschrift des Herausgebers
2
Page 3
INSTRUCCIONES Y PIEZAS PARA PERFORADORAS NEUMATICAS
1407 & 1407B
SERIE “C”
Lea y entienda las “Instrucciones de seguridad para herramientas neumáticas” y estas
instrucciones antes de operar esta herramienta.
Toda herramienta que quede conectada al suministro de aire mientras se estén realizando ajustes, cambio de
accesorios, o realizando mantenimiento, puede comenzar a funcionar repentinamente.
Siempre desconecte la herramienta del suministro de aire y active el gatillo para purgar la línea de aire
antes de realizar ajustes, cambios de accesorios, o realizar el mantenimiento a la herramienta.
Las herramientas que comienzan a funcionar inesperadamente pueden ser causa de lesiones.
SUMINISTRO DE AIRE
La eficiencia de la herramienta depende de un suministro adecuado de aire seco a 90 psig (6,2 bar). El uso de un filtro de línea, regulador de
presión, y un lubricador garantizará un máximo rendimiento y vida útil de la herramienta.
MANGUERA Y CONEXIONES DE LA MANGUERA
La manguera de distribución debe tener no menos de 5/16” (7,9 mm) de diámetro interno. La extensión de la manguera debe ser al menos de
3/8” (10 mm) de diámetro interno. Utilice acoplamientos y piezas con un diámetro interno de al menos 5/16” (7,9 mm).
LUBRICACION
Se recomienda que un lubricador de tubo de aire distribuya una gota por minuto. Si no se utiliza el lubricador, agregue, diariamente, 0,04 oz (1,2
cc) de aceite para motor neumáticos No 288 SIOUX en la entrada de aire.
Lubrique el engranaje con grasa No 1232A de SIOUX después de cada 50 horas de funcionamiento.
ASPECTOS GENERALES
Esta herramienta está equipada con un regulador de velocidad. Apretando suavemente el gatillo, el manguito girará lentamente. Esto es muy
útil al hacer funcionar la broca para taladrar sin la primera perforación con un punzón. Presione completamente el gatillo para alcanzar la máxima
velocidad.
Un tornillo de ajuste de control de velocidad está ubicado en la cara del gatillo y se ajusta con un llave hexagonal de 1/16” (1,6 mm)
LECTURA DE VIBRACIONES Y SONIDOS
No de Catálogo sonido (dBA) sonido (dBA) m/s
Presión de Potencia de Vibración
1407, 1407B 72,5 83,5 Menos de 2,5
*según *según *según
PN8NTC1 PN8NTC1 ISO8662
2
DECLARACION DE CONFORMIDAD
Nosotros, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, declaramos bajo nuestra única responsabilidad
con los cuales se relaciona esta declaración están en conformidad con las siguiente(s) norma (s) u otro (s) documento(s) normativo(s):
EN 792 (anteproyecto) EN 292 Partes 1&2, ISO 8662, Pneurop PN8NTC1
89/392/EEC enmendadas por las Directrices 91/368/EEC &
1 de junio de 2003
Murphy, North Carolina, USA
Fecha y lugar de edición
que los productos
1407, 1407B
siguiendo las disposiciones
93/44/EEC.
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nombre y puesto del editor
Firma del editor
3
Page 4
ISTRUZIONI E LISTINO PART PER I TRAPANI PNEUMATICI MODELLO
1407 & 1407B
SERIE “C”
Leggere attentamente le “Istruzioni per l’uso sicuro di apparecchiature pneumatiche” e
le seguenti avvertenze prima di utilizzare il presente apparecchio.
Le apparecchiature lasciate collegate al rubinetto di alimentazione dell’aria compressa mentre si effettuano
regolazioni, si sostituiscono gli accessori o si compiono interventi di manutenzione, possono avviarsi
inaspettatamente.
Scollegare sempre l’aria compressa dall’apparecchiatura ed azionare il grilletto per eliminare i residui
di aria dall’impianto prima di effettuare qualsiasi regolazione, di sostituire accessori o di compiere
interventi di manutenzione.
L’avvio indesiderato delle apparecchiature può causare infortuni seri.
ALIMENTAZIONE ARIA
L’efficienza dell’apparecchio dipende da un’adeguata alimentazione di aria pulita ad una pressione di 90 psig (6,2 bar). L’utilizzo di un filtro
sull’impianto, di un regolatore di pressione e di un lubrificante assicurano la massima fuoriuscita d’aria e la lunga durata dell’apparecchio stesso.
TUBAZIONE ED APPOSITE CONNESSIONI
Il D.I del tubo di alimentazione non deve essere inferiore a 5/16” (7,9 mm). Il D.I. delle prolunghe deve essere di almeno 3/8” (10 mm). Adoperare
giunzioni e connettori con un D.I. di almeno 5/16” (7,9 mm.).
LUBRIFICANTE
Si raccomanda l’utilizzo di un impianto di lubrificazione, per circuiti ad aria compressa, regolato alla velocità di una goccia al minuto. Se non viene
utilizzato alcun impianto di lubrificazione aggiungere giornalmente 0,4 once (1,2 cc) di olio per motori ad aria Sioux n. 288 all’interno della cassetta
di aspirazione aria.
Lubrificare gli ingranaggi con grasso SIOUX n. 1231A ogni 50 ore di utilizzo.
USO GENERALE
Il presente apparecchio è dotato di una valvola a farfalla. Azionando leggermente il grilletto il mandrino gira lentamente. Tale caratteristica consente
di iniziare una perforazione senza dover prima taccheggiare lo spazio con un punzone.
La vite per il controllo della velocità è situata sulla parte frontale del grilletto ed è regolabile mediante una chiave esagonale da 1/16”
(1,6 mm.).
VALORI DI RUMOROSITA’ E VIBRAZIONI
Catalogo n. dbA dbA m/ s
Pressione sonora Potenza sonora Vibrazioni
1407, 1407B 72,5 83,5 Inferiore a 2,5
*sec. PN8NTC1 *sec. PN8NTC1 *sec. ISO8662
2
CERTIFICAZIONE DI CONFORMITA’
La Sioux Tools, Inc, con sede al 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, solennemente dichiara sotto la propria e
sono conformi alle seguenti normative, standard o certificazioni:
EN 792 (estratto) EN 292 Parte 1 e 2, ISO 8662, Pneurop PN8NTC1
CEE 89/392 così come successivamente modificata dalle direttive CEE 91/368 e 93/44.
1 giugno 2003
Murphy, North Carolina, USA
Data e luogo del rilascio
sola responsabilità che i prodotti
1407, 1407B
secondo la direttiva:
Gerald E. Seebeck
Presidente
Sioux Tools Inc.
Nome e posizione del dichiarante
Firma del dichiarante
4
Page 5
INSTRUCTIONS ET LISTE DES PIECES DET ACHEES POUR PERCEUSES PNEUMA TIQUES
1407 & 1407B
SÉRIE “C”
Lisez avec attention les “Instructions de mise en garde lors de l’utilisation d’outils
pneumatiques” avant de vous en servir.
N’intervenez jamais sur un outil sans avoir au préalable coupé l’arrivée d’air lors d’un réglage, d’un
changement d’accessoire, d’un entretien ou d’une réparation.
Coupez l’arrivée d’air de l’outil et activez la gâchette afin de purger la conduite d’air avant de procéder
à un quelconque réglage, changement d’accessoire, entretien ou réparation.
Le démarrage inattendu d’outils peut entraîner des blessures.
APPORT D’AIR
L’efficacité de votre outil dépendra en grande partie de la nature de l’apport d’air : cet air doit être sec et propre à 90 psi manométrique. L’usage
d’un filtre, régulateur et lubrificateur vous assureront des meilleures performances et longévité des outils.
LE TUYAU ET SON BRANCHEMENT
Le tuyau d’apport d’air doit être au moins de 7,9 mm de D. int. et la rallonge de 10 mm. Les couples de serrage et les raccords doivent être, quant
à eux, d’au moins 7,9 mm de D. int.
LUBRIFICATION
Il est vivement conseillé d’utiliser un lubrificateur d’air, réglé à une goutte par minute. Sinon, ajoutez 1,2 c3 d’huile pour moteurs pneumatiques
No. 288 de SIOUX dans l’entrée d’air.
Lubrifiez l’engrènement avec du lubrifiant No. 1232A de SIOUX toutes les cinquante heures d’utilisation.
FONCTIONNEMENT GENERAL
Cet outil dispose d’un accélérateur sensible. Sa gâchette douce et progressive permettra la rotation lente du mandrin. C’est un avantage car vous
pouvez ainsi pointer plus précisément l’embout au démarrage avant de faire le trou. Appuyez complètement sur la gâchette pour atteindre la
puissance maximale de perçage.
Une vis de réglage de la commande de vitesse se situe sur le côté face de la gâchette et s’ajuste à 1,6 mm au moyen d’une clé mâle pour vis
à six pans creux.
MESURES DU SON ET DES VIBRATIONS
No. du Pression acoustique Puissance acoustique Vibration
catalogue en dBA en dBA m/s
1407, 1407B 72,5 83,5 Moins de 2,5
*selon la norme *selon la norme selon la norme
PN8NTC1 PN8NTC1 ISO8662
2
DECLARATION DE CONFORMITE
La société Sioux Tools, Inc., située à : 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, affirme que les produits
dont cette fiche fait l’objet, sont conformes aux normes, documents normatifs et autres références :
EN 792 (ébauche) Parties 1 et 2 de la norme EN 292, ISO 8662, Pneurop PN8NTC1
Directive 89/392/EEC, amendée par la suite par les Directives 91/368/EEC et 93/44/EEC.
1er juin 2003
Murphy, North Carolina, USA
Date et lieu de publication
Nom et poste occupé par le responsable Signature du responsable
1407, 1407B
suite aux dispositions de la
Gerald E. Seebeck
Président
Sioux Tools Inc.
5
Page 6
INSTRUCTIES EN STUKLIJST VOOR 1407 & 1407B BETREFFENDE PNEUMATISCHE
BOREN
SERIENUMMER “C”
Voordat u met de machine aan de slag gaat, moet u deze instructies en de “Veiligheids-
voorschriften voor persluchtmachines” gelezen en begrepen hebben.
Een machine die aan de persluchtleiding gekoppeld is tijdens het wisselen van een accessoire, bij het afstellen
of bij het onderhoud, kan onverwacht in werking treden.
Koppel de machine altijd los van de persluchtleiding en open de ontspanner voor de perslucht vóórdat
u de machine afstelt, accessoires wisselt of onderhoud uitvoert.
Machines die onverwacht in werking treden, kunnen lichamelijk letsel veroorzaken.
PERSLUCHTTOEVOER
Het gebruik van droge perslucht met de geschikte druk (90 psig/6,2 bar) is bepalend voor een goed rendement van de machine. Het monteren
van een leidingfilter, een drukregelventiel en een smeerinstallatie zorgt voor maximaal rendement en een lange levensduur.
SLANG EN KOPPELINGEN
De hoofdtoevoer moet een minimale binnendiameter van 5/16” (7,9 mm) hebben. De verbindingsslangen moeten een minimale binnendiameter
van 3/8” (10 mm) hebben. Koppelingen en aansluitstukken moeten een minimale binnendiameter van 5/16” (7,9 mm) hebben.
SMERING
Het is aanbevolen om een persluchtsmeersysteem te voorzien en dit af te stellen op één druppel smeerstof per minuut. Is dit niet mogelijk, dan
moet er dagelijks 0,04 oz (1,2 cc) persluchtmotorolie, type SIOUX N° 288, in de luchtaanvoeropening gedaan worden.
Na elke werkcyclus van 50 uur moet de tandwielkast opnieuw met SIOUX N° 1232A vet gevuld worden.
BEDIENING: ALGEMEEN
Deze machine heeft een regelknop waarmee de boorpunt bij een zeer laag toerental de plaats van het boorgat kan “aanzetten”. Zodoende kunnen
gaten geboord worden zonder dat het boorgat éérst met de puntbeitel moet worden aangezet. De boor bereikt zijn maximale toerental bij het
volledig indrukken van de drukknop.
Het instelmoertje voor het afstellen van het toerental zit aan de voorkant van de bedieningsknop. Afstellen gebeurt met behulp van een
inbussleuteltje van 1/16” (1,6 mm zeskant).
GELUIDS- EN TRILLINGSNIVEAUS
Catalogusnr. dBA dBA m/s²
1407, 1407B 72,5 83,5 Minder dan 2,5
Ondergetekende, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, verklaart met inachtneming van de eigen
waarop deze verklaring van toepassing is, conform zijn met de hierna genoemde norm, normen en/of andere regels en voorschriften:
EN 792 (voorstel) EN 292 Deel 1 en 2, ISO 8662, Pneurop PN8NTC1
inachtneming van hetgeen voorzien is in de richtlijnen
89/392/EEC en verder zoals gewijzigd door 91/368/EEC en 93/44/EEC.
1 juni 2003
Murphy, North Carolina, USA
Datum en plaats:
Geluidsdruk Geluidsvermogen Trilling
*conf. PN8NTC1 *conf. PN8NTC1 *conf. ISO 8662
CONFORMITEITSVERKLARING
aansprakelijkheid desbetreffend, dat de produkten
1407, 1407B
Gerald E. Seebeck
President
Sioux Tools Inc.
Naam en functie van de verantwoordelijke
Handtekening van de verantwoordelijke
6
Page 7
INSTRUKTIONER OCH RESERVDELSLISTA FÖR TRYCKLUFTSBORRAR 1407 & 1407B
SERIE “C”
Läs och sätt dig in “Säkerhetsföreskrifter för tryckluftsverktyg” samt dessa anvisningar innan
du använder detta verktyg.
Verktyg som har lämnats anslutna till lufttillförseln medan du gör justeringar, byter ut tillbehör eller utför under-
håll och service på verktyget kan starta oförutsett.
Koppla alltid ifrån verktyget från lufttillförseln och aktivera utlösaren som avtappar luft från slangen
innan du gör justeringar, byter ut tillbehör eller utför underhåll och service
på verktyget.
Verktyg som startar oförutsett kan förorsaka kroppsskada.
LUFTTILLFÖRSEL
Hur effektivt verktyget fungerar är beroende av korrekt tillförsel av ren torr luft vid 6,2 bar (90 psig). Använd ett ledningsfilter, en tryckregulator
och en smörjapparat för att få maximal effekt och livslängd på verktygen.
SLANG OCH SLANGANSLUTNINGAR
Tillförselslangen bör ha en innerdiameter (ID) på minst 7,9 mm. Förlängningsslangar bör ha en ID på minst 10 mm. Använd kopplingar och
fattningar med en ID på minst 7,9 mm.
SMÖRJNING
En luftslangssmörjapparat, inställd på en droppe per minut, tillrådes. Om smörjapparat inte används ska 1,2 ml SIOUX luftmotorolja nr 288
tillsättas luftintaget dagligen.
Smörj dreven med SIOUX smörjmedel nr 1232A var 50:e timme.
ANVÄNDNING
Verktyget är försett med justerbart reglage. När du trycker lätt på utlösaren roterar chucken sakta. Detta är användbart när du vill börja använda
ett borrskär utan att handstansa först. Maximal hastighet får du när du trycker in utlösaren helt.
En skruv för hastighetsjustering är belägen på utlösarens utsida och kan justeras med en 1,6 mm sexkantsnyckel.
LJUD- OCH VIBRATIONSAVLÄSNINGAR
Katalog nr. dBA dBA m/s
1407, 1407B 72,5 83,5 Mindre än 2,5
Vi, Sioux Tools, Inc., 250 Snap-on Drive, P.O. Box 1596, Murphy, NC, 28906, USA, förklarar under eget ansvar att produkterna
som denna försäkran gäller uppfyller följande standard eller standarder eller andra normgivande dokument:
EN 792 (utkast) EN 292 del 1och 2, ISO 8662, Pneurop PN8NTC1i
89/392/EEC med ändringar per direktiv 91/368/EEC och
1 juni 2003
Murphy, North Carolina, USA
Utfärdningsort och datum
Ljudtryck Ljudeffekt Vibration
*prtPN8NTC1 *prtPN8NTC1 *enligt ISO8662
FÖRSÄKRAN OM ÖVERENSSTÄMMELSE
1407, 1407B
enlighet med villkoren i
93/44/EEC.
Gerald E. Seebeck
President
Sioux Tools Inc.
Utfärdarens namn och titel
2
Utfärdarens underskrift
7
Page 8
8
Page 9
PARTS LIST FOR
1407 & 1407B AIR DRILL
SERIAL “C”
Fig. Part
No. No. Description
1. 21019A Chuck—1/4" Capacity
21133 Chuck—3/8" Capacity
30202 Key—1/4" Chuck
30002 Key—3/8" Chuck
2. 67954 Spacer—Chuck
3. 67217 Retainer
4. 67552 Washer—Spring Wave
5. 67842 Assembly—Planetary Reduction
(Includes Figures 6 thru 12)
6. 67216 Bearing—Ball
7. 67215 Washer
8. 30453 Pin (4)*
9. 19195 Gear—Idler (2)*
10. 67840 Carrier—Gear
11. 25680 Washer (3)*
12. 10241 Bearing—Ball(3)*
13. 19190 Gear—Ring
14. 21537 Ring—Retaining
15. 66087 Assembly—First Planetary
(Includes Figures 8, 11, 12, 16 thru 18)
16. 66079 Carrier—Gear
17. 66078 Gear—Idler (2*)
18. 66077 Gear—Pinion
19. 66003 Assembly—Motor (8 Tooth)
(Includes Figures 20 thru 27)
20. 65998 Bearing—Ball
21. 65995 Plate—Lower End
22. 14391 Ring—“O”
23. 66005 Cylinder
24. 65992 Rotor—8 Tooth
25. 66190 Vane (Set of 5)
Fig. Part
No. No. Description
26. 66004 Plate—Upper End
27. 10255 Bearing—Ball
28. 66132 Pin
29. 66773 Housing—Offset Handle (Includes Figure 30)
30. 30375 Fitting—Grease
31. 66299 Pin—Groove
32. 21441 Spring
33. 66300 Assembly—Trigger
34. 14349 Ring—“O”
36. 21542 Ring—Retaining
37. 14311 Ring—“O”
38. 66245 Sleeve—Trigger
39. 68461 Trigger
42. 67399 Seat—Valve
43. 14312 Ring—“O” (2)*
44. 04252 Ring—“O”
45. 66251 Assembly—Valve
46. 66294 Spring—Tapered Compression
47. 66244 Adapter—Inlet
48. 14378 Ring—“O”
49. 30463 Screen**
50. 21541 Ring—Retaining**
51. 66325 Pad—Silencer
52. 66243 Deflector—Exhaust
53. 14378 Ring—“O”
54. 68340 Grip
Complete Assembly:
66242 Assembly—Housing, Offset (Includes Figures
29 thru 53)
** These parts can also be replaced by part no.
PGS1-11—spring.
* Order Quantity As Needed
Furnish Catalog, Serial, and Model Number When Ordering Parts
9
Page 10
Some dust created by power sanding, sawing, grinding, drilling, and other construction activities
contains chemicals known to cause cancer , birth defects or other reproductive harm.
Der durch Elektrosanden, -sägen, -schleifen und -bohren sowie durch andere Bauarbeiten anfallende
St aub enthält Chemikalien, die nachweislich Krebs sowie Geburts- bzw. andere Fortpflanzungsschäden
hervorrufen.
El polvo generado al lijar, aserrar, afilar, taladrar y realizar otras tareas de construcción contiene
compuestos químicos que podrían provocar cáncer, malformaciones congénit as y otras alteraciones
del aparato reproductor .
La polvere generata da carteggiatura, segatura, smerigliatura, trapanatura con attrezzi elettrici e simili
attività può contenere sostanze chimiche che causano cancro, difetti congeniti o altri danni all’apparato
riproduttivo.
Les poussières produites par les travaux de ponçage, sciage, meulage, perçage et autres activités du
bâtiment contiennent des substances chimiques aux propriétés réputées pour provoquer le cancer, des
malformations de naissance et d’autre nuisances à l’égard des fonctions de la reproduction.
Tijdens het zandstralen, zagen, slijpen, boren en bij andere bouwactiviteiten komen er scheikundige
stoffen vrij die kankerverwekkend zijn en die bij pasgeborenen misvormingen veroorzaken of die
andere vruchtbaarheidsstoornissen kunnen veroorzaken.
Somligt damm som skapas vid användning av verktyg för sandning, sågning, slipning, borrning
samt andra aktiviteter innehåller kemikalier som är kända för att orsaka cancer, fosterskador och
andra skador vid fortplantning.
10
Printed In U.S.A.
Loading...
