Singer Stitch Sew Quick Instruction Manual

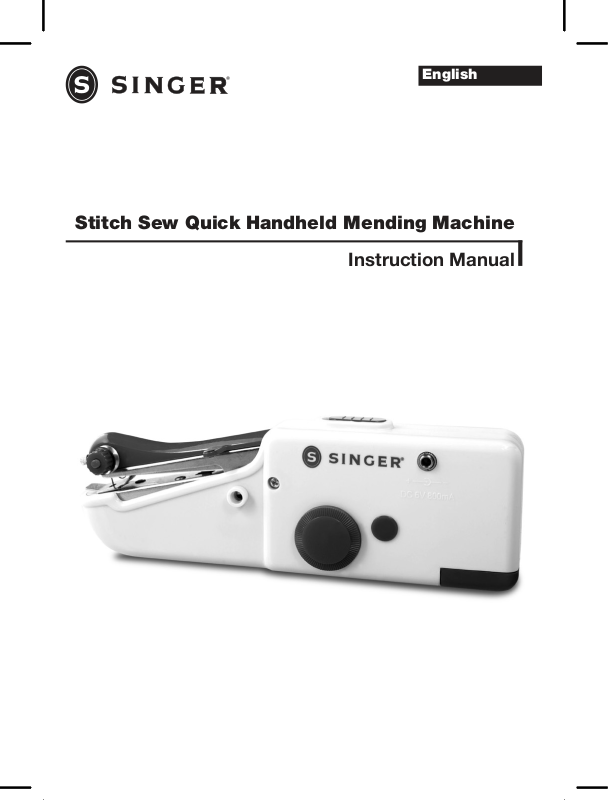

Stitch Sew Quick Handheld Mending Machine

Instruction Manual

English

When using the device for the rst time, run it for 10

seconds and then wait for 5 seconds. Then you can

use it continuously.

Lift the xing plate and pull out the test material.

Cut the thread close to the test material.

a ]

BEFORE FIRST USE:

INSTRUCTIONS FOR USE:

Figure #1

Figure #2

Figure #3

Using Your Stitch Sew Quick Handheld Mending Machine

Note: Always use the rotang dial to move the needle. To avoid damaging the inner mechanism,
never directly press on or pull the needle arm.

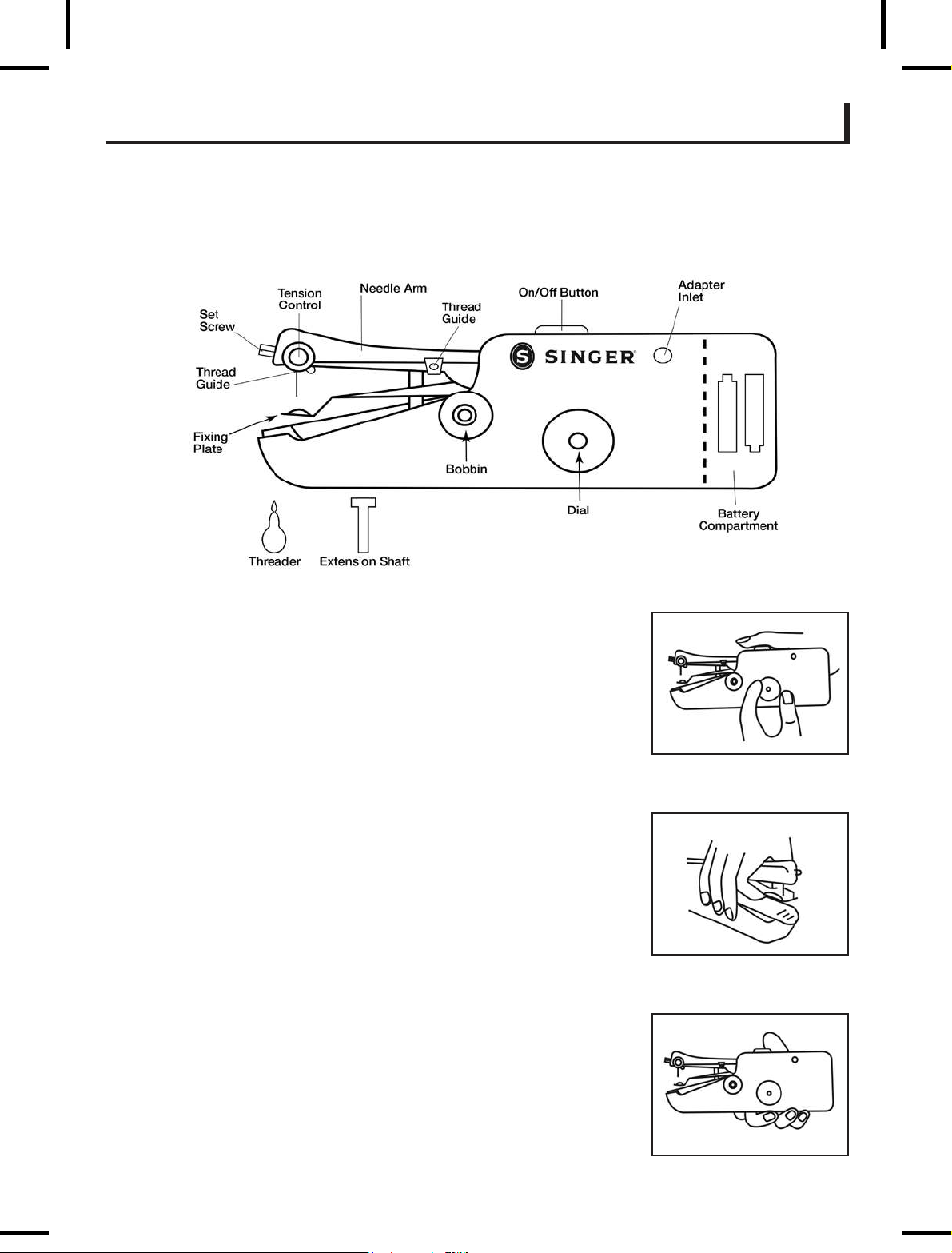

PARTS DIAGRAM

Make sure that the appliance is in Off position.

(See Figure #1. The On/O buon should be slid

towards the back of the appliance). Turn the rotating

dial to set the needle arm to the highest position.

Note: The rotating dial can be turned to either

direction. (See Figure #1)

b ]

1 ]

Figure #4

Figure #5

Lift the xing plate, making sure that you do not

push down the needle arm (it is possible to move

the arm by hand even when the appliance is locked).

Place the fabric under the xing plate. (See Figure #2)

Release the xing plate.

Before starting to sew, thread at least 5cm from the

needle back to the front. If it is necessary to thread

the needle, see “Threading” section.

Hold Stitch Sew Quick™ with your right hand.

Supporting the appliance from below with other

ngers, place your thumb on the On/Off button.

(See Figure #3)

Slide the On/Off button forward with your thumb

to turn on the appliance. Use your left hand to

hold the fabric and control the direction and speed

of the fabric as you pull it out from the appliance.

Make sure that you do not pull the material from the

appliance too quickly. If you need larger stitches

are required, pull the fabric a little to the left while

continuing the sew. To get a straight stitch, follow

the middle line on the fabric xing plate. (See Figure 4)

To End Sewing - After completing the sewing

process, turn the rotating dial to raise the needle

to the highest position, then pull the thread out by

around 7.5cm with the help of the back of a seam

ripper or scissors. (See Figure #5)

3 ]

4 ]

5 ]

6 ]

Figure #6

Figure #7

Figure #8

2 ]

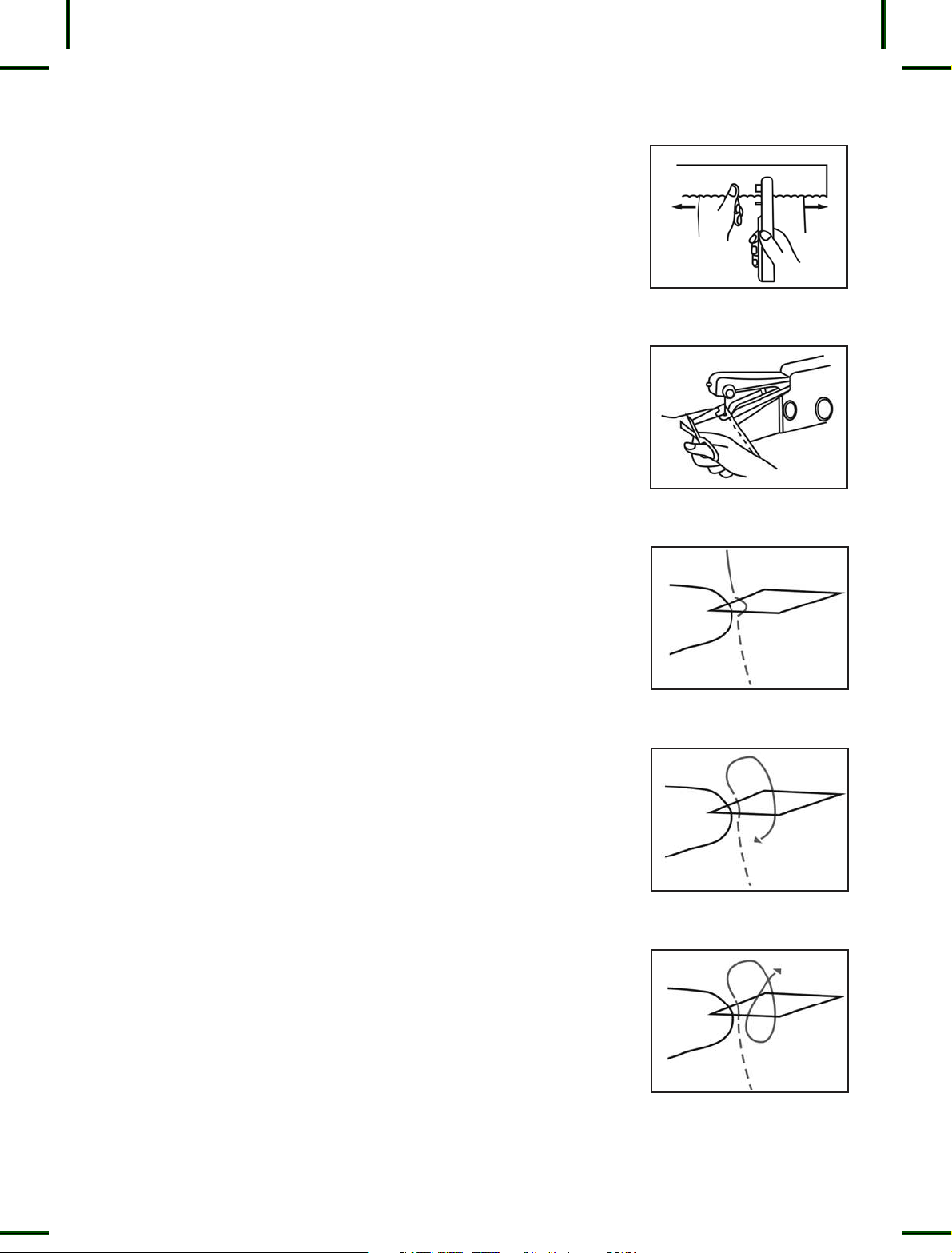

KNOTTING THE THREAD

Turn the fabric inside out and guide the spare thread

of 7.5cm according to the directions stated and the

relevant gures.

Slide the threader down the last stitch. (See Figure #6)

Thread around 2.5cm of thread from top to

the bottom. (See Figure #7)

Pass the thread through the loop and pull it tightly to

tie a knot. (See Figure #8)

Pull out the threader slowly down the stitch.

(See Figure #9)

Cut off the extra thread.

9 ]

a ]

b ]

c ]

d ]

e ]

Figure #10

Figure #11

Figure #9

Figure #12

Figure #13

Figure #14

Correct

Direcon

Incorrect
Direcon

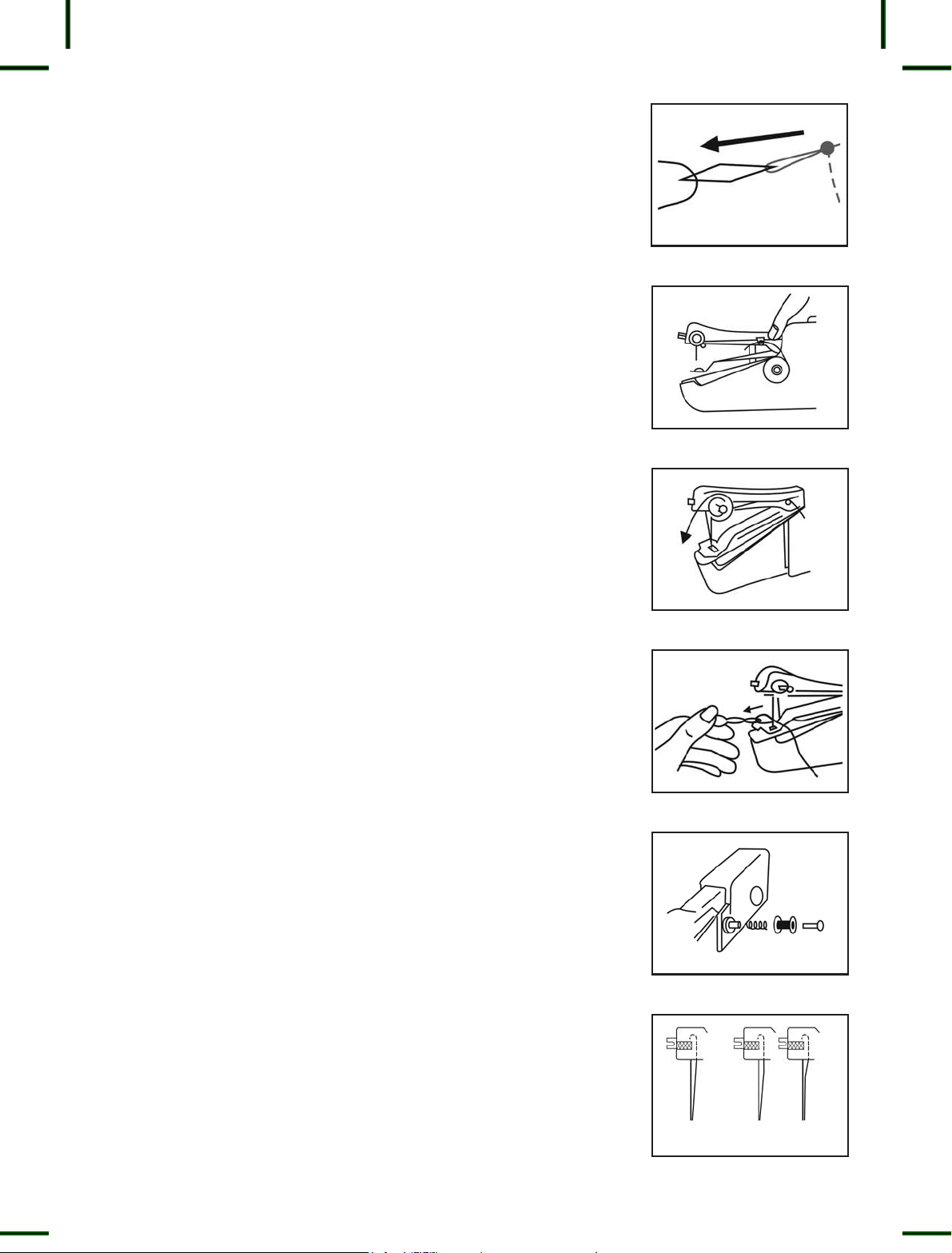

Lower the needle to the fabric and turn the rotating dial

until the needle arm is in the highest position again.

Lift the xing plate and pull the fabric to the left,

MAKING SURE THAT YOU DO NOT PULL THE THREAD
TO THE EXTENT THAT IT IS RIPPED FROM THE SEAM.

8 ]

7 ]

THREADING

Note: The thread should ow through the upper right side of
the bobbin or the cone. The spring should be in place before the
bobbin is aached.

Attach the thread to the appliance according to

Figures 10, 11 and 12.

Pass the thread through the hole upwards.

(See Figure #10)

1 ]

2 ]

Pass the thread over the tension control between two silver-coloured

discs. (See Figure #11)

Pass the threader through the needle hole from the front to the back.

Pass the thread through the eyelet of the threader.

Pull the threader from the end of the thread towards the hole of

the needle, from the back to the front. (See Figure #12) Remove the

threader.

3 ]

4 ]

5 ]

ADJUSTING THE THREAD TENSION

If the stitch is too tight, slightly turn the tension control to the left.

If the stitch is too loose, slightly turn the tension control to the right.

1 ]

2 ]

ATTACHING A REGULAR THREAD CONE (See Figure #10)

Loosen the bobbin nut and remove the bobbin.

Slide the thread cone to the extension shaft.

Connect the extension shaft to the bobbin shaft.

1 ]

3 ]

2 ]

REPLACING THE NEEDLE

Loosen the set screw with a screwdriver and remove the old needle.

Always use a Singer® 2020 90/14 needle.

The needle should be attached with the correct side of the needle

shaft, making sure that it faces the front side of Stitch Sew Quick™.

(See Figure #14)

REPLACING THE BOBBIN

When purchasing a replacement Singer® bobbin for this appliance, keep in

mind that your appliance uses a Class 15 metal bobbin.

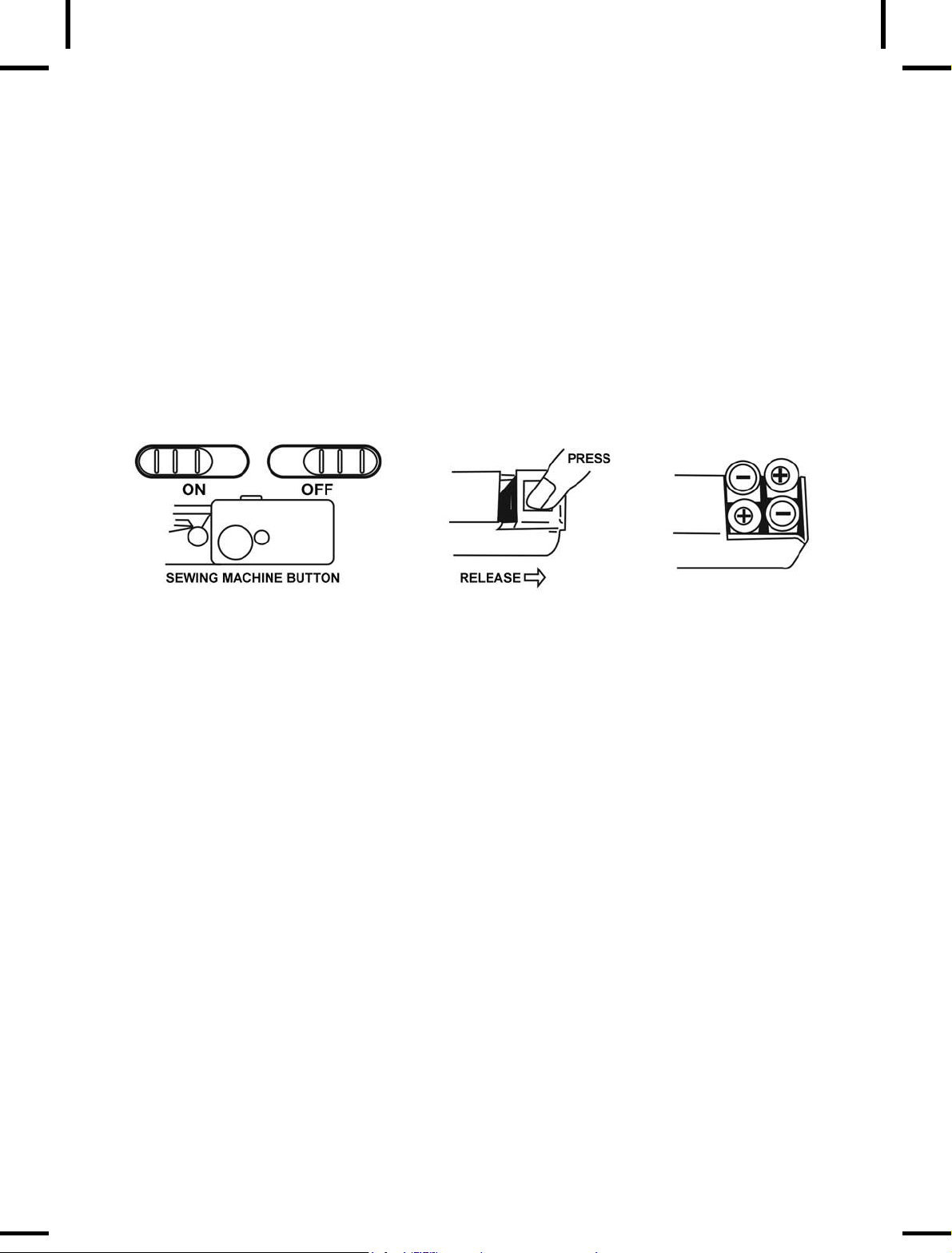

Replacing the Batteries (4AA Batteries - Not supplied with the product)

Note: Before replacing the baeries, make sure that the appliance is O.

AC/DC ADAPTER (NOT SUPPLIED WITH THE APPLIANCE)

Adapter should be of 6V 800mA. A plug with a diameter of 1/8"

(3.175mm) should be used with the adapter. Plugging the adapter

to a socket with different values may cause damage to the socket or

the adapter. Make sure that you adjust the end polarity of the adapter

according to the diagram at the bottom of the DC input jack of the

sewing machine.

ATTENTION: The needle is sharp. Be very careful when working with

the needle to avoid the risk of injury. Keep it away from children.

When not in use, the appliance should always be Off.

This appliance is not suitable for use by persons with limited physical,
sensory or mental capabilities (including children) or by persons who
lack knowledge and experience, unless they are supervised by a person
responsible for their safety or they are instructed on how to use the
appliance safely. Children should always be supervised to ensure that they
do no play with the appliance.

WARNINGS FOR HANDLING AND TRANSPORT:

Carry the product in its original packaging. Pay maximum attention to the

product during loading, unloading and transport. Make sure that the packing

is completely closed during handling and transport. Protect the packaging

against harmful factors such as humidity, water, impact, etc. During use,

make sure that the product does not break, is not deformed, harmed,

damaged during transport, or harmed due to external factors such as hitting

or dropping.

TECHNICAL SPECIFICATION

Nominal Voltage
Power

Sewing Speed
Safety Class
Weight
Length
Width
Height

6V

4.8 W

250 rpm

II

0.263 kg / 0.370 kg

205mm

50mm

75mm

Please remember that this product should be recycled in a safe manner

according to the national law on electrical/electronic products. Do not dispose

electrical products as unsorted municipal waste; take them to designated

waste collection points. Please contact local authorities to get information

about existing waste collection systems. The dealer may be liable to dispose

the product free of charge while replacing used appliances with new ones.

If electrical appliances are disposed of in municipal landlls, hazardous

substances can leak into the water, thus the food chain, damaging your health.

SINGER and Cameo “S” Design are the exclusive trademarks of

The Singer Company Limited, S.a.r.l. or its subsidiaries.

© 2020 The Singer Company Limited, S.a.r.l. or its subsidiaries.

All rights reserved.

Manufacturer

Singer Sourcing LLC

Made in CHINA

Stitch Sew Quick

Máquina manual para reparaciones

Manual del usuario

Español

Cuando utilice el dispositivo por primera vez, póngalo

en funcionamiento durante 10 segundos y luego espere

5 segundos. Entonces puede utilizarlo continuamente.

Levante la placa de jación y saque el material de

prueba. Corte la rosca cerca del material de prueba.

a ]

ANTES DEL PRIMER USO:

INSTRUCCIONES DE USO:

Figure #1

Figure #2

Figure #3

Using Your Stitch Sew Quick
Máquina manual para reparaciones

Nota: Ulice siempre el dial giratorio para mover la aguja. Para evitar que se dañe el mecanismo
interno, nunca presione o re directamente del brazo de la aguja.

DIAGRAMA DE PIEZAS

Asegúrese de que el aparato esté en posición Off. (Vea la

Figura #1.) El botón de encendido y apagado debe deslizarse

hacia la parte posterior del aparato. Gire el dial giratorio

para colocar el brazo de la aguja en la posición más alta.

Nota: El dial giratorio puede ser girado en cualquier dirección.

(Vea la Figura #1)

b ]

1 ]

Figure #4

Figure #5

Levante la placa de jación, asegurándose de no

empujar el brazo de la aguja hacia abajo (se puede

mover el brazo a mano incluso cuando el aparato está

bloqueado). Coloque la tela debajo de la placa de

jación. (Vea la Figura #2) Suelte la placa de jación.

Antes de comenzar a coser, enhebre al menos 5 cm de la

aguja de atrás hacia adelante. Si es necesario enhebrar

la aguja, consulte la sección “Enhebrado”.

Sostenga el Stitch Sew Quick™ con su mano derecha.

Apoyando el aparato desde abajo con otros dedos,

coloque su pulgar en el botón On/Off. (Vea la Figura #3)

Deslice el botón de On/Off hacia adelante con el pulgar

para encender el aparato. Utilice su mano izquierda para

sostener la tela y controlar la dirección y la velocidad

de la tela mientras la saca del aparato. Asegúrese de

no sacar el material del aparato demasiado rápido. Si

necesita puntadas más grandes, tire de la tela un poco

hacia la izquierda mientras continúa la costura. Para

obtener una puntada recta, siga la línea central de la

placa de jación de la tela. (Vea la Figura 4)

Para terminar de coser - Después de terminar el proceso

de costura, gire el dial giratorio para elevar la aguja a

la posición más alta, y luego tire del hilo hacia fuera

unos 7,5 cm con la ayuda de la parte posterior de un

descosedor o de unas tijeras. (Vea la Figura #5)

3 ]

4 ]

5 ]

6 ]

Figure #6

Figure #7

Figure #8

2 ]

ANUNDER CON EL HILO

Gire el tejido al revés y guíe el hilo de reserva de 7,5cm

de acuerdo con las direcciones indicadas y las guras

correspondientes.

Deslice el enhebrador por el último punto. (Vea la Figura 6)

Enhebrar alrededor de 2,5cm de hilo de arriba a abajo.

(Vea la Figura 7)

Pase el hilo a través del lazo y tire de él con fuerza para

hacer un nudo. (Vea la Figura 8)

Saque el enhebrador lentamente por la puntada. (Vea la

Figura 9)

Corte el hilo extra.

9 ]

a ]

b ]

c ]

d ]

e ]

Figure #10

Figure #11

Figure #9

Figure #12

Figure #13

Figure #14

Correct

Direcon

Incorrect
Direcon

Baje la aguja hasta el tejido y gire el dial giratorio hasta

que el brazo de la aguja vuelva a estar en la posición

más alta.

Levante la placa de jación y tire de la tela hacia la
izquierda, ASEGURÁNDOSE DE NO TIRAR DEL HILO

AL MÁXIMO DE MODO QUE SE RASGUE DE LA
COSTURA.

8 ]

7 ]

ENHEBRADO

Nota: El hilo debe pasar por la parte superior derecha de la bobina
o del cono. El resorte debe estar en su lugar antes de que se je
la bobina.

Fije la rosca al aparato según las guras 10, 11 y 12.

Pase la rosca a través del agujero hacia arriba. (Vea la

Figura #10)

1 ]

2 ]

Pase el hilo por el control de tensión entre dos discos de color plateado.

(Vea la Figura #11)

Pase el enhebrador por el agujero de la aguja desde la parte delantera a la

trasera. Pase el hilo a través del ojal del enhebrador.

Tire del enhebrador desde el extremo del hilo hacia el agujero de la aguja,

de atrás hacia adelante. (Vea la Figura #12) Retire el enhebrador.

3 ]

4 ]

5 ]

AJUSTE DE LA TENSIÓN DEL HILO

Si la puntada está demasiado apretada, gire ligeramente el control de tensión

hacia la izquierda.

Si la puntada está demasiado oja, gire ligeramente el control de tensión

hacia la derecha.

1 ]

2 ]

COLOCACIÓN DE UN CONO DE HILO REGULAR (Vea la Figura #10)

Aoje la tuerca de la bobina y retire la bobina.

Deslice el cono de hilo en el eje de extensión.

Conecte el eje de extensión al eje de la bobina.

1 ]

3 ]

2 ]

REEMPLAZO DE LA AGUJA

Aoje el tornillo de ajuste con un destornillador y retire la aguja vieja. Utilice

siempre una Aguja SINGER® 2020 90/14.

La aguja se debe jar con el lado correcto del eje de la aguja, asegurándose

de que mira hacia el lado frontal del Stitch Sew Quick™. (Vea la Figura #14)

REEMPLAZO DE LA BOBINA

Cuando compre una SINGER® bobina de repuesto para este aparato, tenga en

cuenta que su aparato utiliza una bobina de clase 15.

Sustitución de las Baterías (Baterías 4AA - No suministradas con el producto)

Nota: Antes de cambiar las pilas, asegúrese de que el aparato esté apagado.

ADAPTADOR DE AC/DC (NO SUMINISTRADO CON EL APARATO)

El adaptador debe ser de 6V 800mA. Se debe utilizar un enchufe con un

diámetro de 1/8” (3,175mm) con el adaptador. Si se conecta el adaptador a

una toma de corriente con valores diferentes, se pueden producir daños en

la toma de corriente o en el adaptador. Asegúrese de ajustar la polaridad

nal del adaptador según el diagrama que se encuentra en la parte inferior

del conector de entrada de corriente de la máquina de coser.

ATENCIÓN: La aguja está alada. Tenga mucho cuidado cuando trabaje

con la aguja para evitar el riesgo de lesiones. Manténgala alejada de los

niños. Cuando no se utiliza, el aparato debe estar siempre apagado.

the appliance should always be Off.

Este aparato no es apto para ser utilizado por personas con capacidades físicas,

sensoriales o mentales limitadas (incluidos los niños) o por personas que carezcan

de conocimientos y experiencia, a menos que estén supervisadas por una

persona responsable de su seguridad o que reciban instrucciones sobre cómo

utilizar el aparato de forma segura. Los niños deben ser siempre supervisados

para asegurarse de que no jueguen con el aparato.

ADVERTENCIAS PARA LA MANIPULACIÓN Y EL TRANSPORTE:

Lleve el producto en su embalaje original. Preste la máxima atención al producto

durante la carga, descarga y transporte. Asegúrese de que el embalaje esté

completamente cerrado durante la manipulación y el transporte. Proteja el embalaje

contra factores dañinos como la humedad, el agua, el impacto, etc. Durante el uso,

asegúrese de que el producto no se rompa, no se deforme, no se dañe, no se dañe

durante el transporte o se dañe debido a factores externos como golpes o caídas.

ESPECIFICACIONES TÉCNICAS

Tensión nominal
Energía

Velocidad de costura
Clase de seguridad
Peso
Longitud
Ancho
Altura

6V

4.8 W

250 rpm

II

0.263 kg / 0.370 kg

205mm

50mm

75mm

Recuerde que este producto debe reciclarse de forma segura de acuerdo con la

legislación nacional sobre productos eléctricos/electrónicos. No elimine los productos

eléctricos como residuos municipales sin clasicar; llévelos a los puntos de recogida

de residuos designados. Por favor, póngase en contacto con las autoridades locales

para obtener información sobre los sistemas de recogida de residuos existentes.

El distribuidor puede ser responsable de desechar el producto sin cargo alguno al

reemplazar los aparatos usados por otros nuevos.

Si los aparatos eléctricos se eliminan en los vertederos municipales, las sustancias

peligrosas pueden ltrarse al agua, y por lo tanto a la cadena alimentaria, perjudicando

su salud.

SINGER y el diseño Cameo “S” son marcas comerciales exclusivas de

The Singer Company Limited, S.a.r.l. o sus aliados.

© 2020 The Singer Company Limited, S.a.r.l. o sus aliados.

Todos los derechos reservados.

Fabricante

SINGER® Sourcing LLC

Hecho en CHINA

Stitch Sew Quick Machine à réparer portable

Manuel de l´utilisateur

Français

Lors de la première utilisation de l’appareil, faites-le

fonctionner pendant 10secondes, puis attendez

5secondes. Vous pourrez ensuite l’utiliser en continu.

Soulevez la plaque de xation et retirez le matériau

d’essai. Coupez le l près du matériau d’essai.

a ]

AVANT LA PREMIÈRE UTILISATION:

MODE D′EMPLOI:

Figura #1

Figura #2

Figura #3

Uso de Stitch Sew Quick Machine à réparer portable

Remarque: veillez à toujours uliser le cadran rotaf pour déplacer l’aiguille et pour éviter
d’endommager le mécanisme interne, ne pressez ou ne rez jamais directement sur le bras de l’aiguille.

SCHÉMA DES PIÈCES

Assurez-vous que l’appareil se trouve en position

Arrêt. (Voir la gure 1. Le bouton Marche/Arrêt doit

être poussé vers l’arrière de l’appareil. Faites tourner le

cadran rotatif pour mettre le bras de l’aiguille dans

la position la plus haute. Remarque : le cadran rotaf

peut être tourné dans les deux posions. (Voir la gure 1)

b ]

1 ]

Figura #4

Figura #5

Relevez la plaque de xation en vous assurant que

le bras de l’aiguille n’est pas poussé vers le bas

(il est possible de déplacer le bras manuellement

même lorsque l’appareil est verrouillé). Placez le

tissu sous la plaque de xation. (Voir la gure 2)

Relâchez la plaque de xation.

Avant de commencer à coudre, enlez au moins 5cm

de l dans l’aiguille vers l’avant. S’il est nécessaire

d’enler l’aiguille, voir la section “Enlage”.

Tenez le Stitch Sew Quick™ de la main droite.

En maintenant l’appareil par le bas avec d’autres

doigts, placez votre pouce sur le bouton Marche/

Arrêt. (Voir la gure 3)

Faites glisser le bouton Marche/Arrêt vers l’avant

avec votre pouce pour allumer l’appareil.

Utilisez votre main gauche pour saisir le tissu

et maîtriser la direction et la vitesse du tissu au

moment où vous le retirez de l’appareil. Veillez à ne

pas extraire le tissu de l’appareil trop rapidement. Si

vous avez besoin de points plus grands, tirez le tissu

un peu vers la gauche tout en continuant à coudre.

Pour obtenir un point droit, suivez la ligne médiane

sur la plaque de xation du tissu. (Voir la gure 4)

Pour terminer la couture - Après avoir terminé

de coudre, tournez le cadran rotatif pour faire

monter l’aiguille à la position la plus haute, puis

tirez environ 7,5cm de l à l’aide de l’arrière d’un

découseur ou de ciseaux. (Voir les gures 5)

3 ]

4 ]

5 ]

6 ]

Figura #6

Figura #7

Figura #8

2 ]

NOUER AVEC LE FIL

Retournez le tissu et guidez le l de réserve de

7,5 cm en suivant les indications et les gures

correspondantes.

Faites glisser l’enleur sur le dernier point.

(Voir la gure 6)

Enlez environ 2,5 cm de l de haut en bas.

(Voir la gure 7)

Faites passer le l dans la boucle et tirez bien pour

faire un nœud. (Voir la gure 8)

Tirez lentement sur l’enleur pour faire descendre le

point. (Voir la gure 9)

Coupez le l excédentaire.

9 ]

a ]

b ]

c ]

d ]

e ]

Figura #10

Figura #11

Figura #9

Figura #12

Figura #13

Figura #14

Correct

Direcon

Incorrect
Direcon

Abaissez l’aiguille sur le tissu et tournez le cadran

rotatif jusqu’à ce que le bras de l’aiguille soit à

nouveau en position haute.

Soulevez la plaque de xation et tirez le tissu vers
la gauche, EN VOUS ASSURANT QUE VOUS

NE TIREZ PAS LE FIL JUSQU’À CE QU’IL SOIT
DÉCOUSU DE LA COUTURE.

8 ]

7 ]

ENFILAGE

Remarque: Le l doit passer par le côté supérieur droit de la
canee ou du cône. Le ressort doit être en place avant que la
canee ne soit montée.

Fixez le l à l’appareil conformément aux gures

10, 11 et 12.

Faites passer le l à travers la fente d’ouverture vers

le haut. (Voir la gure 10)

1 ]

2 ]

Faites passer le l sur le contrôle de tension entre deux disques de

couleur argent. (Voir la gure 11)

Faites passer l’enleur dans le trou d’aiguille de l’avant vers l’arrière.

Faites passer le l dans l’œillet de l’enleur.

Tirez l’enleur de l’extrémité du l vers le trou de l’aiguille, de l’arrière

vers l’avant. (Voir la gure 12) Retirez l’enleur.

3 ]

4 ]

5 ]

AJUSTER LA TENSION DU FIL

Si le point est trop serré, tournez légèrement la commande de la

tension vers la gauche.

Si le point est trop souple, tournez légèrement la commande de la

tension vers la droite.

1 ]

2 ]

FIXATION D′UN CÔNE DE FIL RÉGULIER (voir la gure 10)

Desserrez l’écrou de la canette et enlevez-la.

Faire glisser le cône de l sur l’arbre d’extension.

Raccordez l’arbre d’extension à l’arbre de la canette.

1 ]

3 ]

2 ]

REMPLACEMENT DE L′AIGUILLE

Desserrez la vis de réglage avec un tournevis et retirez l’ancienne

aiguille. Utilisez toujours une aiguille SINGER® 2020 90/14.

L’aiguille doit être xée du bon côté de la tige de l’aiguille, en

s’assurant que celle-ci est orientée vers l’avant du Stitch Sew

Quick™. (Voir la gure 14)

REMPLACEMENT DE LA CANETTE

Lorsque vous achetez une SINGER® canette de rechange pour cet appareil,

gardez à l’esprit que votre appareil utilise une canette de classe15.

Remplacement des piles (4piles AA - Non fournies avec le produit)

Remarque: Avant de remplacer les piles, assurez-vous que l’appareil est éteint.

ADAPTATEUR CA/CC (NON FOURNI AVEC L′APPAREIL)

L’adaptateur doit être de 6V 800mA. Une che de 1/8” (3,175mm)

de diamètre doit être utilisée avec l’adaptateur. Le fait de brancher

l’adaptateur sur une prise de valeur différente peut endommager

la prise ou l’adaptateur. Assurez-vous que la polarité nale de

l’adaptateur soit ajustée selon le diagramme en bas de la prise

d’entrée CC de la machine à coudre.

ATTENTION: L’aiguille est pointue. Soyez très prudent lorsque vous

manipulez l’aiguille an d’éviter tout risque de blessure. Maintenez-

la hors de portée des enfants.

Pulsar

Mover

encendida-ON apagada-OFF

botón de On/Off

Cet appareil ne convient pas aux personnes ayant des capacités
physiques, sensorielles ou mentales limitées (y compris les enfants) ou
aux personnes qui manquent de connaissances et d’expérience, sauf si
une personne responsable de leur sécurité les supervise ou leur donne
des instructions sur la façon d’utiliser l’appareil en toute sécurité.
Ne laissez pas les enfants jouer avec l’appareil.

AVERTISSEMENTS CONCERNANT LA MANIPULATION ET LE TRANSPORT

Transportez le produit dans son emballage d’origine. Portez une attention

maximale au produit pendant le chargement, le déchargement et le

transport. Veillez à ce que l’emballage soit complètement fermé pendant la

manutention et le transport. Protégez l’emballage contre les facteurs nocifs

tels que l’humidité, l’eau, les chocs, etc. Pendant l’utilisation, s’assurer que

le produit ne se brise pas, n’est pas déformé, endommagé, endommagé

pendant le transport ou endommagé par des facteurs externes tels que des

chocs ou des chutes.

SPECIFICATIONS TECHNIQUES

Tension nominale
Puissance

Vitesse de couture
Class de sécurité
Poids
Longueur
Largeur
Hauteur

6V

4,8 W

250 tr/min

II

0,263 kg / 0,370 kg

205 mm

50 mm

75 mm

N’oubliez pas que ce dispositif doit être recyclé de manière appropriée,
conformément à la législation nationale sur les produits électriques/
électroniques. Les produits électriques ne doivent pas être mis au rebut
comme des déchets municipaux non triés ; veuillez les apporter dans des
points de collecte de déchets prévus à cet effet. Renseignez-vous auprès des
autorités locales pour obtenir des informations concernant les systèmes de
collecte des déchets existants. Il se peut que le distributeur soit tenu de mettre
gratuitement le produit au rebut en cas de remplacement d’appareils usagés
par des appareils neufs.

Si les appareils électriques sont mis au rebut dans une décharge municipale,
des substances dangereuses sont susceptibles de s’inltrer dans l’eau,
entraînant ainsi une détérioration de la chaîne alimentaire et de votre santé.

SINGER et le design Cameo «S» sont des marques exclusives de

The Singer Company Limited, S.a.r.l. ou de ses liales.

© 2020 The Singer Company Limited, S.a.r.l. ou ses afliés.

Tous les droits sont réservés.

Fabricant

SINGER® Sourcing LLC

Fabriqué en CHINE

Stitch Sew Quick

Máquina de costura de mão a pilha

Manual do usuário

Portuguese

Ao usar o dispositivo pela primeira vez, deixe-o

funcionando por 10 segundos e, em seguida, aguarde

5 segundos. Então, você poderá usá-lo continuamente.

Levante a placa de xação e retire o material de teste.

Corte a linha próximo ao material de teste.

a ]

ANTES DO PRIMEIRO USO:

INSTRUÇÕES DE USO:

Figure #1

Figure #2

Figure #3

Using Your Stitch Sew Quick
Máquina de costura de mão a pilha

Nota: Use sempre o seletor rotavo para mover a agulha. Para evitar danicar o mecanismo
interno, nunca pressione diretamente ou puxe o braço da agulha.

DIAGRAMA DE PEÇAS

Certique-se de que o aparelho esteja na posição

desligada. (Veja a Figura 1) O botão liga/desliga deve ser

deslizado para a parte traseira do aparelho. Gire o seletor

rotativo para colocar o braço da agulha na posição mais

elevada. Nota: O seletor rotavo pode ser girado em qualquer

direção. (Veja a Figura 1)

b ]

1 ]

Figure #4

Figure #5

Levante a placa de xação, certicando-se de não

empurrar para baixo o braço da agulha (é possível mover

o braço com a mão mesmo quando o dispositivo está

bloqueado). Coloque o tecido sob a placa de xação.

(Veja a Figura 2) Libere a placa de xação.

Antes de começar a costurar, passe pelo menos 5

cm de linha da agulha de trás para a frente. Se você

precisar passar a linha na agulha, consulte a seção

“Rosqueamento”.

Segure o Stitch Sew Quick™ com a mão direita.

Apoiando o aparelho por baixo com outros dedos,

coloque o polegar no botão liga/desliga. (Veja a Figura 3)

Deslize o botão liga/desliga para frente com o polegar

para ligar o aparelho. Use a mão esquerda para segurar

o tecido e controlar a direção e a velocidade do tecido

enquanto você o retira do aparelho. Certique-se de

não puxar o material do aparelho muito rapidamente.

Se precisar de pontos maiores, puxe o tecido um pouco

para a esquerda ao continuar a costura. Para obter um

ponto reto, siga a linha do meio na placa de xação de

tecido. (Veja a Figura 4)

Para terminar a costura - Depois de terminar o processo

de costura, gire o seletor rotativo para levantar a agulha

até a posição mais elevada. Em seguida, puxe cerca de

7,5 cm de linha para fora com a ajuda da parte traseira

de um abridor de casas ou de uma tesoura. (Veja as

Figura 5)

3 ]

4 ]

5 ]

6 ]

Figure #6

Figure #7

Figure #8

2 ]

ATANDO NÓS COM A LINHA

Vire o tecido do avesso e guie a linha reservada de 7,5cm de

acordo com as instruções indicadas e as guras relevantes.

Deslize o passador de linha para baixo no último ponto.

(Veja a Figura 6)

Passe cerca de 2,5cm de linha de cima para baixo. (Veja

a Figura 7)

Passe a linha através do laço e puxe-a rmemente para

atar um nó. (Veja a Figura 8)

Retire o passador de linha lentamente para baixo no ponto.

(Veja a Figura 9)

Corte a linha extra.

9 ]

a ]

b ]

c ]

d ]

e ]

Figure #10

Figure #11

Figure #9

Figure #12

Figure #13

Figure #14

Correct

Direcon

Incorrect
Direcon

Abaixe a agulha para o tecido e gire o seletor rotativo até

que o braço da agulha esteja na posição mais elevada

novamente.

Levante a placa de xação e puxe o tecido para a
esquerda, CERTIFICANDO-SE DE NÃO PUXAR

TANTO A LINHA QUE ELA SEJA ARRANCADA DA
COSTURA.

8 ]

7 ]

PASSAGEM DE LINHA

Nota: A linha deve uir através do lado superior direito da bobina ou
do cone. A mola deve estar no lugar antes que a bobina seja instalada.

Coloque a linha no aparelho de acordo com as Figuras

10, 11 e 12.

Passe a linha para cima através do furo. (Veja a Figura 10)

1 ]

2 ]

Passe a linha sobre o controle de tensão entre dois discos de cor prata.

(Veja a Figura 11)

Passe o passador de linha através do furo da agulha da parte dianteira à parte

traseira. Passe a linha através do ilhós do passador de linha.

Puxe o passador de linha da extremidade da linha para o furo da agulha, da

parte traseira à parte dianteira. (Veja a Figura 12) Remova o passador de linha.

3 ]

4 ]

5 ]

AJUSTE DA TENSÃO DA LINHA

Se o ponto estiver muito apertado, gire ligeiramente o controle de tensão

para a esquerda.

Se o ponto estiver muito solto, gire ligeiramente o controle de tensão para

a direita.

1 ]

2 ]

ENCAIXE DE UM CONE DE LINHA NORMAL (Veja Figura 10)

Solte a porca da bobina e retire a bobina.

Deslize o cone de linha para o pino extensor.

Conecte o pino extensor ao pino da bobina.

1 ]

3 ]

2 ]

SUBSTITUIÇÃO DA AGULHA

Solte o parafuso de ajuste com uma chave de fenda e remova a agulha

antiga. Sempre use uma agulha SINGER® 2020 90/14.

A agulha deve ser axada com o lado correto do pino da agulha,

certicando-se de que ela esteja voltada para o lado frontal do Stitch Sew

Quick™. (Veja a Figura 14)

SUBSTITUIÇÃO DA BOBINA

Ao comprar uma SINGER® bobina de substituição para este aparelho, tenha em

mente que o aparelho utiliza uma bobina de Classe 15.

Substituição das pilhas (4 pilhas AA - não fornecidas com o produto)

Nota: Antes de substuir as pilhas, cerque-se de que o aparelho esteja desligado.

ADAPTADOR CA/CC (NÃO FORNECIDO COM O APARELHO)

O adaptador deve ser 6V 800mA. Um plugue com um diâmetro de 1/8”

(3,175mm) deve ser usado com o adaptador. Conectar o adaptador a

uma tomada com valores diferentes pode danicar a tomada ou o

adaptador. Certique-se de ajustar a polaridade da extremidade do

adaptador de acordo com o diagrama na parte inferior da entrada CC

da máquina de costura.

ATENÇÃO: A agulha é aada. Tenha muito cuidado ao trabalhar com a

agulha para evitar o risco de lesões. Mantenha-a afastada de crianças.

Quando não estiver em uso, o aparelho deve estar sempre desligado.

Este aparelho não é adequado para uso por pessoas com capacidades físicas,

sensoriais ou mentais limitadas (incluindo crianças) ou por pessoas que não

tenham conhecimento e experiência, a menos que sejam supervisionadas por

uma pessoa responsável por sua segurança ou recebam instruções sobre como

usar o aparelho com segurança. Crianças devem sempre ser supervisionadas

para garantir que não brinquem com o aparelho.

AVISOS PARA MANUSEIO E TRANSPORTE:

Carregue o produto na embalagem original. Preste atenção máxima ao produto

durante o carregamento, descarga e transporte. Certique-se de que a embalagem

esteja completamente fechada durante o manuseio e transporte. Proteja a

embalagem de fatores nocivos, como umidade, água, impacto etc. Durante o uso,

certique-se de que o produto não sofra quebra, deformação nem danos durante o

transporte, nem seja danicado devido a fatores externos, como golpes ou quedas.

ESPECIFICAÇÕES TÉCNICAS

Tensão nominal
Potência

Velocidade de costura
Classe de segurança
Peso
Comprimento
Largura
Altura

6V

4.8 W

250 rpm

II

0.263 kg / 0.370 kg

205mm

50mm

75mm

Lembre-se de que este produto deve ser reciclado de forma segura de acordo com

a legislação nacional sobre produtos elétricos/eletrônicos. Não descarte produtos

elétricos como resíduos sem classicação. Leve-os a pontos de coleta de resíduos

designados. Entre em contato com as autoridades locais para obter informações sobre

os sistemas de coleta de resíduos existentes. O revendedor pode ser responsável por

descartar o produto gratuitamente ao substituir os aparelhos usados por novos.

Em caso de descarte de aparelhos elétricos em aterros públicos, existe o risco de que

substâncias perigosas vazem e contaminem a água e, portanto, a cadeia alimentar,

causando danos à saúde.

SINGER e o Cameo “S” Design são marcas comerciais exclusivas da

The Singer Company Limited, S.a.r.l. ou de suas aliadas.

© 2020 The Singer Company Limited, S.a.r.l. ou suas aliadas.

Todos os direitos reservados.

Fabricante

SINGER® Sourcing LLC

Fabricado na CHINA
