- This sewing machine is provided with double insulation. Use only identical replacement parts. See instructions for Servicing of Double-Insulated Appliances.
This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.
The noise level under normal operating conditions is less than 75dB(A). The machine must only be used with foot control of type KD-1902, FC-1902 (110-120V area)/ KD-2902, FC-2902A, FC-2902D (220-240V area) manufactured by ZHEJIANG FOUNDER MOTOR CORPORATION LTD. 4C-316B (110-125V area)/ 4C-326G (230V area) manufactured by Wakaho Electric Ind. Co., Ltd.
This sewing machine is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the sewing machine by a person responsible for their safety. Children should be supervised to ensure that they do not play with the sewing machine.
The noise level under normal operating conditions is less than 75dB(A). The machine must only be used with foot control of type KD-1902, FC-1902 (110-120V area)/
SAVE THESE INSTRUCTIONS
For Europe only
For outside Europe :
:
III
Page 6
Page 7
Esta máquina de coser doméstica ha sido diseñada de conformidad con las normas IEC/EN 60335-2-28 y UL1594.
Cuando utilice un aparato eléctrico, debe respetar siempre las precauciones de seguridad básicas, incluyendo las siguientes:
Lea todas las instrucciones antes de utilizar esta máquina de coser doméstica. Conserve las instrucciones en un lugar adecuado, cerca de la máquina. Asegúrese de que acompañen a la máquina si se la da a un tercero.
- Nunca se debe dejar la máquina de coser desatendida cuando esté enchufada. Desenchufe siempre la máquina de coser inmediatamente después de utilizarla y antes de limpiarla, quitar las tapas, lubricarla o realizar cualquier otro ajuste o mantenimiento mencionado en el manual de instrucciones.
- No permita que se utilice como un juguete. Deberá prestar especial atención cuando se utilice la máquina cerca de niños.
- Utilice esta máquina de coser únicamente para el uso previsto, tal y como se explica en este manual. Utilice únicamente los accesorios recomendados por el fabricante, según se indica en este manual.
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
PELIGRO
ADVERTENCI
- PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA:
- PARA REDUCIR EL RIESGO DE QUEMADURAS,
INCENDIO, DESCARGA ELÉCTRICA O DAÑOS PERSONALES:
A
I
INSTRUCCIONES DE SEGURIDAD IMPORTANTES
E
Page 8
- No utilice nunca la máquina de coser si el cable o el enchufe están dañados, si no funciona adecuadamente, si se ha caído o se ha dañado, o si ha caído al agua. Envíe la máquina de coser al distribuidor autorizado o centro de servicio más cercano para su examen, reparación y ajuste eléctrico o mecánico.
- No utilice la máquina de coser si alguna de las aberturas para el aire está bloqueada. Mantenga las aberturas de ventilación de la máquina de coser y el pedal limpios de hilos, suciedad y trozos de tela sueltos.
- Mantenga los dedos alejados de todas las piezas móviles. Debe poner especial cuidado en las zonas próximas a la aguja de la máquina de coser.
- Utilice siempre la placa de aguja adecuada. Una placa inadecuada puede causar la rotura de la aguja.
- No utilice agujas torcidas.
- No tire de la tela ni la empuje mientras cose. Esto puede desviar la aguja, haciendo que se rompa.
- Use gafas de seguridad.
- Apague la máquina de coser ("O") cuando realice ajustes en la zona de la aguja, como enhebrar la aguja, cambiarla, canilla, cambiar el prensatelas, etc.
- No deje caer ni introduzca objetos en las aberturas.
- No utilice la máquina al aire libre.
- No trabaje con la máquina en lugares donde se usen productos en aerosol (spray) o donde se administre oxígeno.
- Para desconectarla, ponga todos los controles en la posición de apagado ("O") y, a continuación, desenchufe la máquina.
- No la desenchufe tirando del cable. Para desenchufarla, sujete la clavija, no el cable.
cambiar
II
Page 9
- El pedal sirve para manejar la máquina. Evite colocar otros objetos en el pedal.
- No utilice la máquina si está mojada.
- Si la bombilla LED está dañada o rota, debe ser reemplazada por el fabricante o su agente de servicio o una persona igualmente , para evitar riesgos.
- Si el cable de alimentación conectado con el pedal está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona igualmente , para evitar riesgos.
- Esta máquina de coser está provista de un doble aislamiento. Use exclusivamente piezas de repuesto idénticas. Consulte las instrucciones sobre el mantenimiento de los aparatos provistos de doble aislamiento.
Esta máquina puede ser utilizada por niños de 8 años en adelante y por personas con alguna discapacidad física, sensorial o mental o sin la experiencia y los conocimientos necesarios en el caso de que hayan sido supervisados o recibido instrucciones sobre el uso de la máquina de manera segura y entiendan los peligros que implica. Los niños no deben jugar con la máquina. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
El nivel de ruido en condiciones de funcionamiento normales es inferior a 75 dB (A). La máquina solamente se debe usar con un pedal de tipo KD-1902, FC-1902 (110-120V area)/
KD-2902, FC-2902A, FC-2902D (220-240V area) fabricado por ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China) 4C-316B (110-125V area)/ 4C-326G (230V area) fabricado por Wakaho Electric Ind. Co., Ltd. (Vietnam)
GUARDE ESTAS INSTRUCCIONES
PARA EUROPA SOLAMENTE:
FUERA DE EUROPA:
calificada
calificada
III
Page 10
Esta máquina de coser no ha sido diseñada para ser utilizada por personas (incluyendo niños) con alguna discapacidad física, sensorial o mental o sin la experiencia y los conocimientos necesarios, salvo que hayan sido supervisados o recibido instrucciones sobre el uso de la máquina de coser por parte de una persona responsable de su seguridad. Evite que los niños jueguen con la máquina de coser.
El nivel de ruido en condiciones de funcionamiento normales es inferior a 75 dB (A). La máquina solamente se debe usar con un pedal de tipo KD-1902, FC-1902 (110-120V area)/
KD-2902, FC-2902A, FC-2902D (220-240V area) fabricado por ZHEJIANG FOUNDER MOTOR CORPORATION LTD. (China) 4C-316B (110-125V area)/ 4C-326G (230V area) fabricado por Wakaho Electric Ind. Co., Ltd. (Vietnam)
Un producto provisto de doble aislamiento incorpora dos sistemas de aislamiento en lugar de la toma a tierra. Los productos con doble aislamiento no incorporan ningún dispositivo de toma a tierra, ni se debe acoplar al mismo ningún dispositivo de toma a tierra. El mantenimiento de un producto con doble aislamiento requiere un gran cuidado y amplios conocimientos del sistema y sólo debe ser realizado por personal de servicio técnico especializado. Las piezas de repuesto de un producto con doble aislamiento deben ser idénticas a las piezas del producto. Los productos con doble aislamiento están marcados con las palabras DOUBLE INSULATION o DOUBLE INSULATED (DOBLE AISLAMIENTO).
MANTENIMIENTO DE PRODUCTOS CON DOBLE AISLAMIENTO
IV
Page 11
INSTRUCTIONS IMPORTANTES DE SÉCURITÉ
F
l
Cette machine à coudre à usage domestique est conçue pour répondre aux normes IEC/EN 60335-2-28 et Ul1594.
Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : Lisez attentivement toutes les instructions avant d'utiliser cette machine à coudre à usage domestique. Conservez les instructions dans un lieu approprié près de la machine. Veillez à les transmettre avec la machine si celle-ci est donnée à une autre personne.
- Vous ne devez jamais laisser une machine à coudre sans surveillance lorsqu'elle est branchée. Débranchez toujours cette machine à coudre de la prise immédiatement après l'avoir utilisée et avant de la nettoyer, d'enlever les capots, de lubrifier ou lorsque vous faites n'importe quels autres réglages mentionnés dans le manuel d'instruction.
- Ne laissez personne jouer avec la machine. Il est fortement recommandé de redoubler d'attention lorsque cette machine à coudre est utilisée par ou près d'enfants.
- N'utilisez cette machine à coudre que pour son usage prévu, comme décrit dans ce manuel. N'utilisez que les accessoires recommandés par le fabricant, conformément aux indications
CONSIGNES DE SÉCURITÉ IMPORTANTES
DANGER -
AVERTISSEMENT -
POUR REDUIRE LE RISQUE DE DECHARGE ELECTRIQUE :
POUR REDUIRE LE RISQUE DE BRULURES, D'INCENDIE, DE DECHARGE ELECTRIQUE OU DE BLESSURES CORPORELLES :
Page 12
Page 13
Page 14
POUR LES PAYS HORS EUROPE :
Cette machine à coudre n'est pas destinée à être utilisée par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, sauf si une personne responsable de leur sécurité les surveille ou les aide à utiliser la machine à coudre. Ne laissez pas les enfants jouer avec la machine à coudre. Le niveau sonore en conditions normales est inférieur à 75 dB(A). La machine ne doit être utilisée qu'avec une pédale du type
fabriquée par
fabriquée par
Une machine à double isolation est équipée de deux systèmes d'isolation au lieu d'une mise à la terre. Aucun branchement à la terre n'est livré avec un produit à double isolation et ne doit non plus y être ajouté. L'entretien d'un produit à double isolation nécessite une attention toute particulière ainsi qu'une bonne connaissance technique et doit obligatoirement être effectué par du personnel qualifié. Les pièces détachées d'un appareil à double isolation doivent être des pièces d'origine. La mention "DOUBLE ISOLATION" doit figurer sur tout appareil équipé d'une double isolation.
ENTRETIEN DES PRODUITS ÉQUIPÉS D'UNE DOUBLE ISOLATION
KD-1902, FC-1902 (110-120V)/
KD-2902, FC-2902A, FC-2902D (220-240V)
4C-316B (110-125V)/ 4C-326G (230V)
ZHEJIANG FOUNDER MOTOR CORPORATION LTD. Wakaho Electric Ind. Co., Ltd.
IV
Page 15
E
F
Como propietario/ a de una nueva
máquina de coser SINGER, usted acaba
de iniciar una gran oportunidad para
plasmar su creatividad. Desde el
momento en que utilice por primera vez
su máquina, se dará cuenta de que está
cosiendo con una de las máquinas más
fáciles de utilizar.
Le recomendamos encarecidamente que, antes de comenzar a utilizar su
máquina de coser, conozca las
numerosas ventajas y su facilidad de
uso leyendo detenidamente este manual
de instrucciones, paso a paso, sentado
ante su máquina.
Para cerciorarse de que siempre
dispondrá de las más modernas
capacidades para coser, el fabricante se
reserva el derecho de cambiar la
apariencia, diseño y accesorios de está
máquina cuando lo considere necesario.
Singer y Start son marcas exclusivas de
"The Singer Company Limited S.à.r.l." o
sus Afiliadas.
©2014 The Singer Company Limited
S.à.r.l. o sus Afiliadas. Todos los
derechos reservado.
Vous voici à présent propriétaire d'une machine à coudre SINGER, vous êtes
sur le point de vous lancer dans une
aventure excitante dans le domaine de
la créativité. Dès le départ, vous
réaliserez que vous allez coudre avec
l'une des machines les plus faciles à
utiliser.
Avant de commencer à coudre, nous vous recommandons de découvrir les différentes options ainsi que la facilité
d'utilisation en lisant ce mode d'emploi
en étant assis devant votre machine à
coudre.
Afin de garantir que votre machine
vous donnera toujours le meilleur du
point de vue technique, le fabricant se
réserve le droit de modifier l'apparence,
le concept ou les accessoires de cette
machine s'il le juge nécessaire.
Singer et Start sont des marques
exclusives de The Singer Company
Limited S.à.r.l. ou de ses Affiliés. ©2014 The Singer Company Limited S.à.r.l. ou de ses Affiliés. Tous droits
réservés.
Congratulations
Felicitaciones
Félicitations
As the owner of a new SINGER sewing
machine, you are about to begin an exciting adventure in creativity. From the moment you first use your machine, you
will know you are sewing on one of the
easiest to use sewing machines ever
made.
May we recommend that, before you
start to use your sewing machine, you
discover the many features and the ease
of operation by going through this
instruction book, step by step, seated at
your machine.
To ensure that you are always provided
with the most modern sewing
capabilities, the manufacturer reserves
the right to change the appearance,
design or accessories of this sewing
machine when considered necessary.
Singer and Start are exclusive
trademarks of The Singer Company
Limited S.à.r.l. or its Affiliates.
©2014 The Singer Company Limited
S.à.r.l. or its Affiliates. All rights reserved.
EN
V
Page 16
List of contents
EN
Machine Basics
Sewing
General Information
Maintenance and Troubleshooting
Principle Parts of the Machine..............................................................................................................................................2/4
Connecting Machine to Power Source....................................................................................................................................6
Two Step Presser Foot Lifter...................................................................................................................................................8
Accessories.............................................................................................................................................................................9
Winding the Bobbin ...............................................................................................................................................................11
Inserting the Bobbin ..............................................................................................................................................................13
Threading the Upper Thread.................................................................................................................................................15
Raising the Bobbin Thread....................................................................................................................................................17
How to Choose Your Pattern.................................................................................................................................................21
Sewing Straight Stitch ...........................................................................................................................................................23
Reverse Sewing/ ...................................................................................................25
Blind Hem..............................................................................................................................................................................27
........................................................................................................................................................29
Zippers and piping.................................................................................................................................................................33
Installing the Removable Extension Table ............................................................................................................................37
Attaching the Presser Foot Shank.........................................................................................................................................39
Needle/ Fabric/ Thread Chart................................................................................................................................................41
Darning Plate.........................................................................................................................................................................44
Inserting & Changing Needle ................................................................................................................................................46
Maintenance..........................................................................................................................................................................48
Troubleshooting Guide..........................................................................................................................................................50
Thread Tension .....................................................................................................................................................................19
Removing the Work/ Cutting the Thread
Sew 4-step Buttonholes
Sewing on Buttons ................................................................................................................................................................31
Free Motion Darning, Stippling..............................................................................................................................................35
Threading the Machine
VI
Page 17
Indice
E
Partes de la máquina
Enhebrando la máquina
Cosiendo
Información General
I
Mantenimiento y solución de problemas
Partes de la máquina ...........................................................................................................................................................3/5
Conexión de la máquina a la fuente de alimentación eléctrica ...............................................................................................7
Elevador del prensatelas de dos tiempos ...............................................................................................................................8
Accesorios.............................................................................................................................................................................10
Devanado de la bobina ........................................................................................................................................................12
..............................................................................................................................................................14
Enhebrado del hilo superior Elevación del hilo de la bobina
Tensión del hilo .....................................................................................................................................................................20
¿Cómo seleccionar su Puntada recta Remate/ Cómo sacar la tela/ Cómo cortar el hilo Dobladillo invisible/ Puntada de lencería Cómo coser ojales en 4 pasos
Pegado de botones ...............................................................................................................................................................32
Cremalleras y ribetes ............................................................................................................................................................34
Zurcido y bordado libre..........................................................................................................................................................36
nstalación de la cubierta removible
Guía de selección de agujas/ telas/ hilos Placa cubre impelentes
Colocación y cambio de agujas Mantenimiento de la máquina Problemas y soluciones
..................................................................................................................................................16
..............................................................................................................................................18
...........................................................................................................................................22
........................................................................................................................................................................24
..................................................................................................................26
...............................................................................................................................28
..............................................................................................................................................30
......................................................................................................................................38
...........................................................................................................................................40
..............................................................................................................................42
.........................................................................................................................................................45
............................................................................................................................................47
...............................................................................................................................................49
........................................................................................................................................................51
Insertando la bobina
puntada
Colocación del portaprensatelas
?
VII
Page 18
Table des matières
F
Les bases de la machine
Enfilage de la machine
Couture
Informations générales
Entretien et dépannage
Les composantes principales de la machine à coudre.........................................................................................................3/5
Branchement de la machine à une source d'alimentation.......................................................................................................7
Levier du pied presseur à deux niveaux..................................................................................................................................8
Accessoires...........................................................................................................................................................................10
Remplissage de la canette....................................................................................................................................................12
Insertion de la canette...........................................................................................................................................................14
Enfilage supérieur .................................................................................................................................................................16
Pour remonter le fil de canette ..............................................................................................................................................18
Tension du fil.........................................................................................................................................................................20
Comment choisir votre motif..................................................................................................................................................22
Couture du point droit............................................................................................................................................................24
Couture en marche arrière/ Pour retirer votre ouvrage en cours/ Pour couper le fil .............................................................26
Ourlet invisible et point de lingerie ........................................................................................................................................28
Comment faire des boutonnières (Boutonnières 4 étapes)...................................................................................................30
Couture de boutons...............................................................................................................................................................32
Reprisage et matelassage pointillé .......................................................................................................................................36
Installation du bras amovible.................................................................................................................................................38
Fixez le support du pied presseur .........................................................................................................................................40
Table de correspondance de l'aiguille, du tissu et du fil........................................................................................................41
Plaque à repriser...................................................................................................................................................................45
Insertion et changement d'aiguille.........................................................................................................................................47
.........................................................................................................................................................49
Guide de dépannage.............................................................................................................................................................52
Fermeture et ganse...............................................................................................................................................................34
Entretien de la machine
VIII
Page 19
1. Thread take-up lever
2. Thread tension dial
3. Face plate
4. Thread cutter
5. Presser foot
6. Needle plate
7. Sewing table and accessory box
8. Thread guide
9. Bobbin winder stopper
10. Pattern selector dial
11. Reverse sewing lever
1
2
4
6
7
5
3
8
10
9
11
Principal Parts of the Machine
EN
2
Page 20
E
F
3
Partes de la máquina
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
Disco de tensión Cubierta frontal Cortahilos Prensatelas Placa de la aguja Mesa de coser/ removible caja de accesorios Guía del hilo superior Tope del devanador Selector de Puntadas Palanca de retroceso frontal
Tirahilos

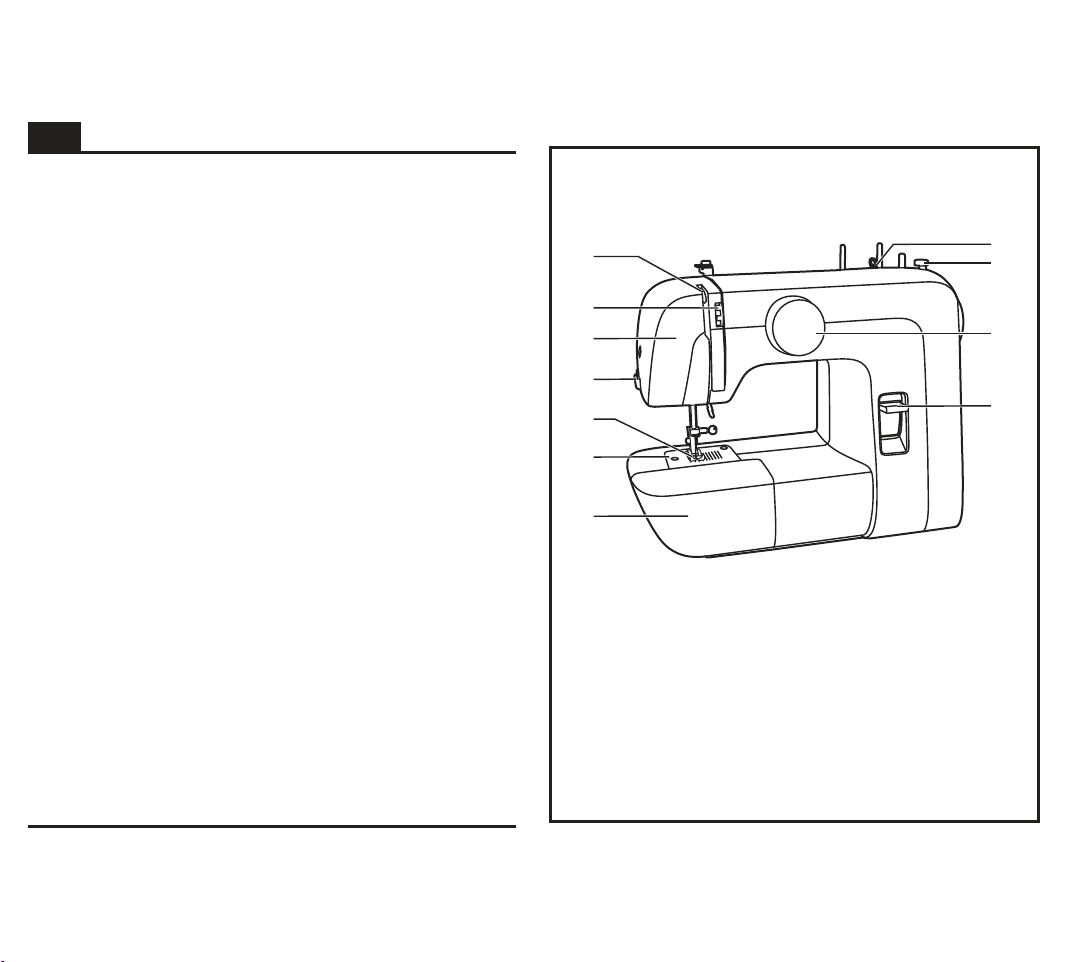

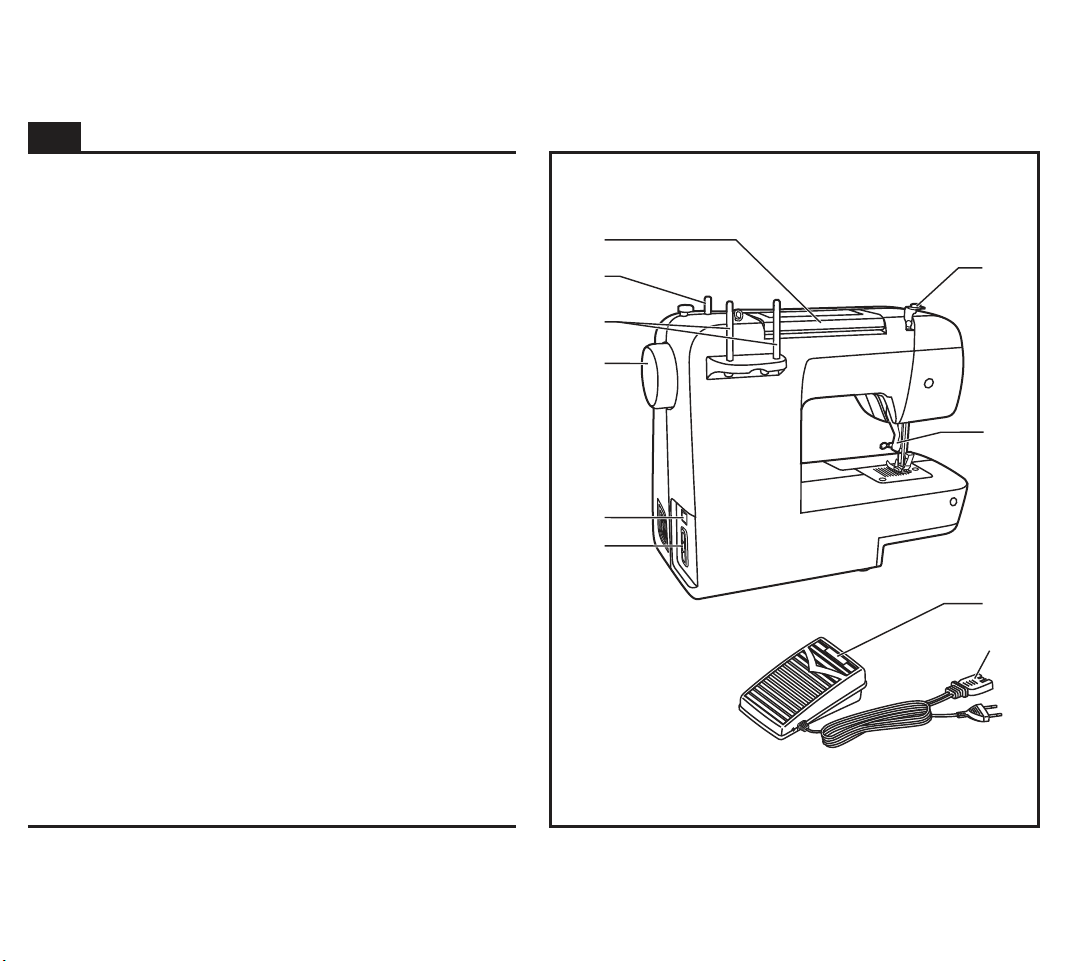

Les composantes principales de la machine à coudre
1. Releveur du fil
2. Cadran de réglage de la tension du fil
3. Plaque frontale
4. Coupe fil
5. Pied presseur
6. Plaque aiguille
7. Bras amovible/ rangement des accessoires
8. Guide-fil du bobineur
9. Axe butoir de la canette
10. Cadran de sélection de motifs
11. Levier de couture arrière
Page 21
12. Handle
13. Bobbin winder spindle
14. Spool pins
15. Handwheel
16. Power switch
17. Main plug socket
18. Bobbin thread guide
19. Presser foot lifter
20. Foot control
21. Power cord
12
13
15
17
18
16
14
19
20
21
4
Principal Parts of the Machine
EN
Page 22
E F
5
Partes de la máquina
Les composantes principales de la machine à coudre
12. Asa de transporte
13. Devanador
14.
15. Volante
16. Interruptor de encendido y apagado
17. Enchufe de conexión a la red
18. Guía del hilo superior
19. Palanca del prensatelas
20. Control de la velocidad
21. Cable de alimentación
Porta carretes
12. Poignée de transport
13. Axe pour remplir la canette
14. Tiges de la bobine
15. Volant
16. Interrupteur d'alimentation et d'éclairage
17. Prise de branchement du fil d'alimentation
18. Guide remplissage de canette
19. Releveur du pied presseur
20. Rhéostat
21. Fil électrique
Page 23
A

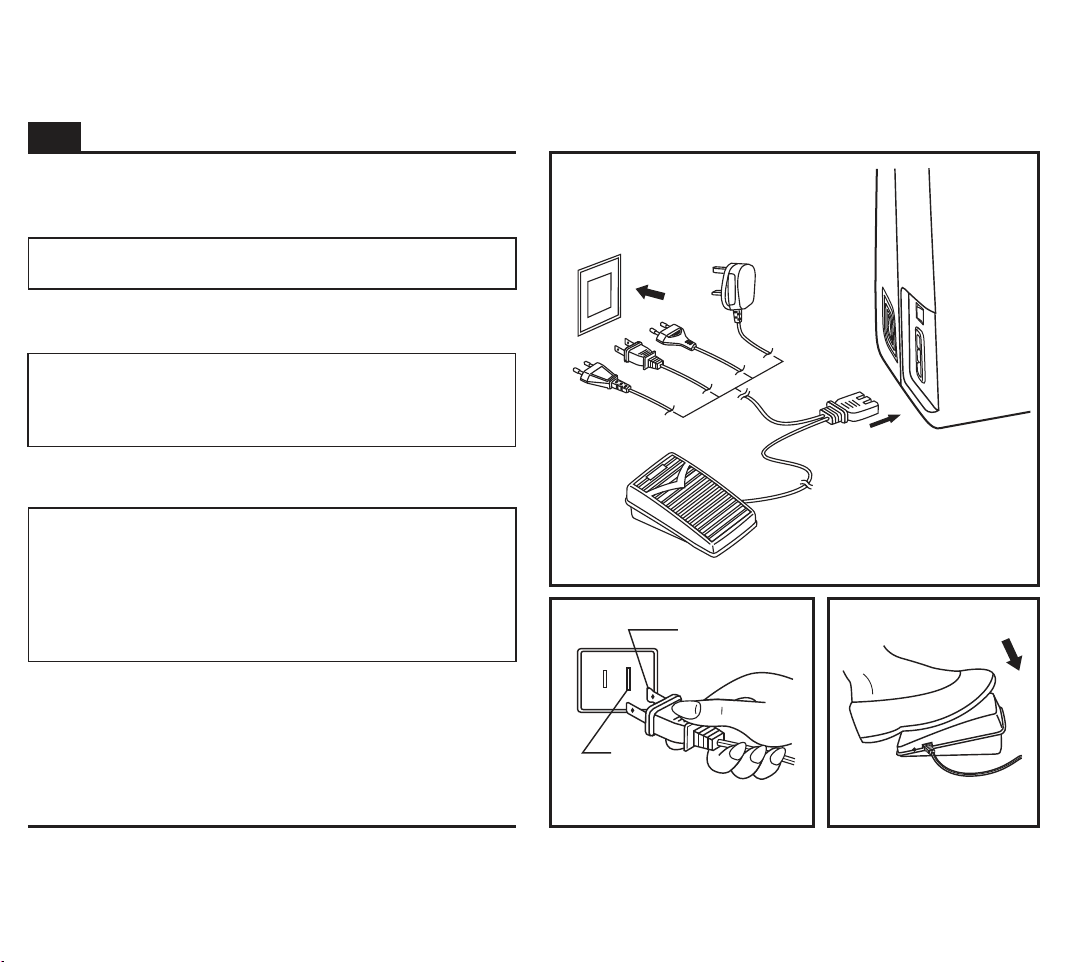

Connect the machine to a power source as illustrated. (1) This appliance is equipped with a polarized plug which must be used with the appropriate polarized outlet. (2)
Unplug power cord when machine is not in use.
The foot control pedal regulates the sewing speed. (3)
Consult a qualified electrician if in doubt of how to connect machine to power source. Unplug power cord when machine is not in use.
Press main switch (A) to " l " for power and light.
For appliance with a polarized plug (one blade is wider than the other). To reduce the risk of electric shock, this plug is intended to fit in a polarized outlet only one way. If it does not fit fully in the outlet, reverse the plug. If it still does not fit, contact a qualified electrician to install the proper outlet. Do not modify the plug in any way.
a. Polarized attachment plug b. Conductor intended to be grounded
Attention:
Foot control
Attention:
Sewing light
IMPORTANT NOTICE
23
Connecting Machine to Power Source
6
1
a
b
EN
Page 24
Brancher la machine comme indiqué. (1) La fiche de la machine est dotée de broches normalisées et doit être utilisée avec une prise de courant conforme aux normes en vigueur. (2)
Débrancher le fil d'alimentation lorsque la machine n'est pas utilisée.
Le rhéostat contrôle la vitesse de fonctionnement de la machine. (3)
Consulter un électricien qualifié en cas de doute pour brancher la machine. Débrancher la machine quand celle-ci n'est pas utilisée. Le rhéostat doit être obligatoirement utilisé avec l'appareil.
Appuyer sur le bouton d'alimentation (A) et déplacer le en position " I " pour allumer l'ampoule.
La prise de la machine comporte des broches polarisées (l'une est plus large que l'autre). Afin de réduire les risques d'électrocution, brancher la machine en respectant la taille des trous de la prise. Si la fiche n'entre pas complètement dans la prise, inverser le sens. Si vous rencontrez une difficulté, contacter un électricien. Ne pas modifier la fiche vous-même.
. Fiche polarisée
b. Prise de terre
Attention:
Rhéostat
Attention:
Lumiere de la machine
REMARQUE IMPORTANTE
a
F
Conexión de la máquina a la fuente de alimentación eléctrica
Branchement de la machine une source d'alimentation
à
7
Conecte la máquina a una fuente de alimentación según se ilustra. (1) Esta máquina está provista de un conector polarizado, que debe utilizarse con una toma de corriente polarizada adecuada. (2)
Desenchufe el cable de alimentación cuando la máquina no esté en uso.
El pedal de control regula la velocidad de la máquina. (3)
Consulte a un electricista autorizado si tiene dudas en cuanto a la conexión de la máquina a la alimentación principal. Desenchufe el cable de alimentación cuando la máquina no esté en uso.
Pulse el interruptor principal (A) para el encendido e iluminación.
Esta máquina tiene un conector polarizado (una clavija es más ancha que la otra). Para reducir el riesgo de sacudidas eléctricas, este conector ha de insertarse en una toma de corriente polarizada solamente en una dirección. Si no se obtiene una salida adecuada, invertir la polaridad.
Atención:
Control de pedal
Atención:
Luz para coser
NOTA IMPORTANTE
Enchufe Polarizado Conductor destinado a tierra
a. b.
E
Page 25
A

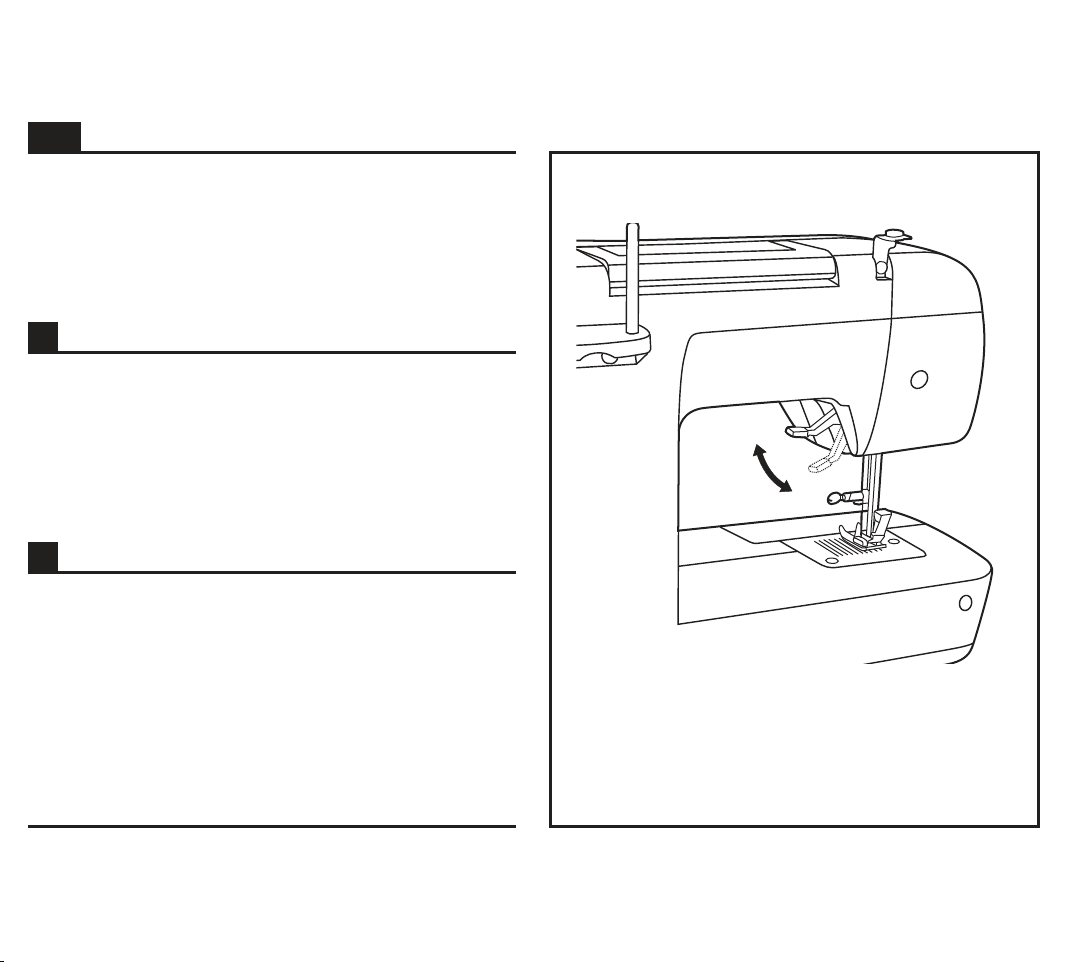

Two Step Presser Foot Lifter
8
When sewing several layers or thick fabrics, the presser foot can be raised for easy positioning of the work (A).
to a higher position
Cuando se cose varias capas de tela gruesa, el prensatelas puede elevarse a una posición alta para facilitar la colocación de (A).la tela
Elevador del prensatelas de dos tiempos
E
Lorsque vous cousez plusieurs épaisseurs de tissus épais, le pied presseur peut être soulevé à un niveau plus élevé afin de faciliter le positionnement du tissu. Faire attention lorsque vous cousez plusieurs épaisseurs et travailler lentement (A).
F
Levier du pied presseur à deux niveaux
EN
Page 26

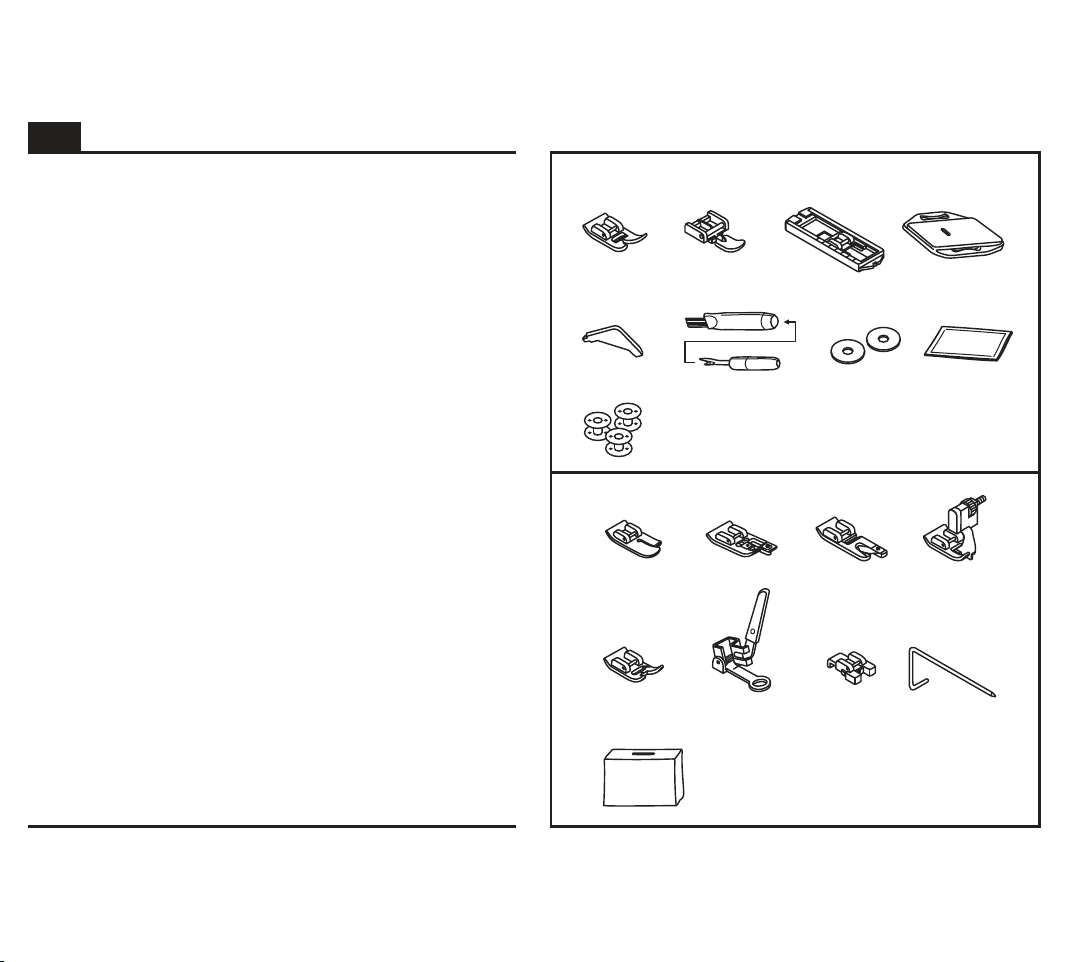

Standard accessories (1)
a. All purpose foot b. Zipper foot c. Buttonhole foot d. Darning plate e. L-screwdriver
f. Seam ripper/ brush g. Spool pin felt (2x) h. Pack of needles (3x)
i. Bobbin (3x)
(These 9 accessories are not supplied with this machine; they are however available as special accessories from your local dealer.)
p. Button sewing foot
Optional accessories (2)
j. Quilting foot k. Overcasting foot
l. Hemmer foot
m. Blind hem foot
n. Satin stitch foot o. Darning/ embroidery foot
q. Edge/ quilting guide
r. Soft cover
a
006806008
b
006905008
c
006909008
d
h
g
e
f
i
006800008
lj
006916008
k
006803008
006016008
o
006804008
n
p
006914008
q
m
006812008
r
Accessories
1
2
EN
9
Page 27
Accesorios
Accessoires
Accessoires standards (1)
Accessoires optionnels (2)
a. Pied multi-usage b. Pied pour fermeture-éclair c. Pied pour boutonnière d. Plaque de reprisage e. Tournevis L
f. Brosse/ Découseur g. Feutre pour Bobine (2x) h. Étui à aiguilles (3x)
i. Canette (3x)
(Ces 9 accessoires ne sont pas fournis avec la machine. Cependant, ils sont disponibles dans votre magasin SINGER )
j. Pied pour matelassage k. Pied pour surfilage
l. Pied ourleur à semelle étroite
m. Pied pour ourlet invisible
n. Pied bourdon o. Pied reprisage/ broderie p. Pied pour pose de bouton q. Guide couture/ matelassage
r. Housse de protection souple
®
Accesorios incluidos (1)
Accesorios opcionales (2)
a. Prensatelas universal b. Prensatelas para cremalleras c. Prensatelas para ojales d. Placa cubre impelentes
e. Destornillador plano
f. Brocha descosedor
g. Sujetador de la bobina con fieltro (2x) h. Paquete de agujas (3x)
i. Canilla (3x)
(Estos 9 accesorios no se suministran con esta máquina; sin embargo, están disponibles como accesorios especiales a través de su distribuidor local.)
j. Prensatelas de acolchado
k. Prensatelas para sobrehilar
l.
m.
n. Prensatelas o. Prensatelas de P. Prensatelas para coser botones q. Guía para coser bordes/ edredones
r. Cubierta para máquina
Prensatelas para dobladillo enrrollado Prensatelas de dobladillo invisible
para aplicaciones
zurcido y bordado libre
10
F
E
Page 28

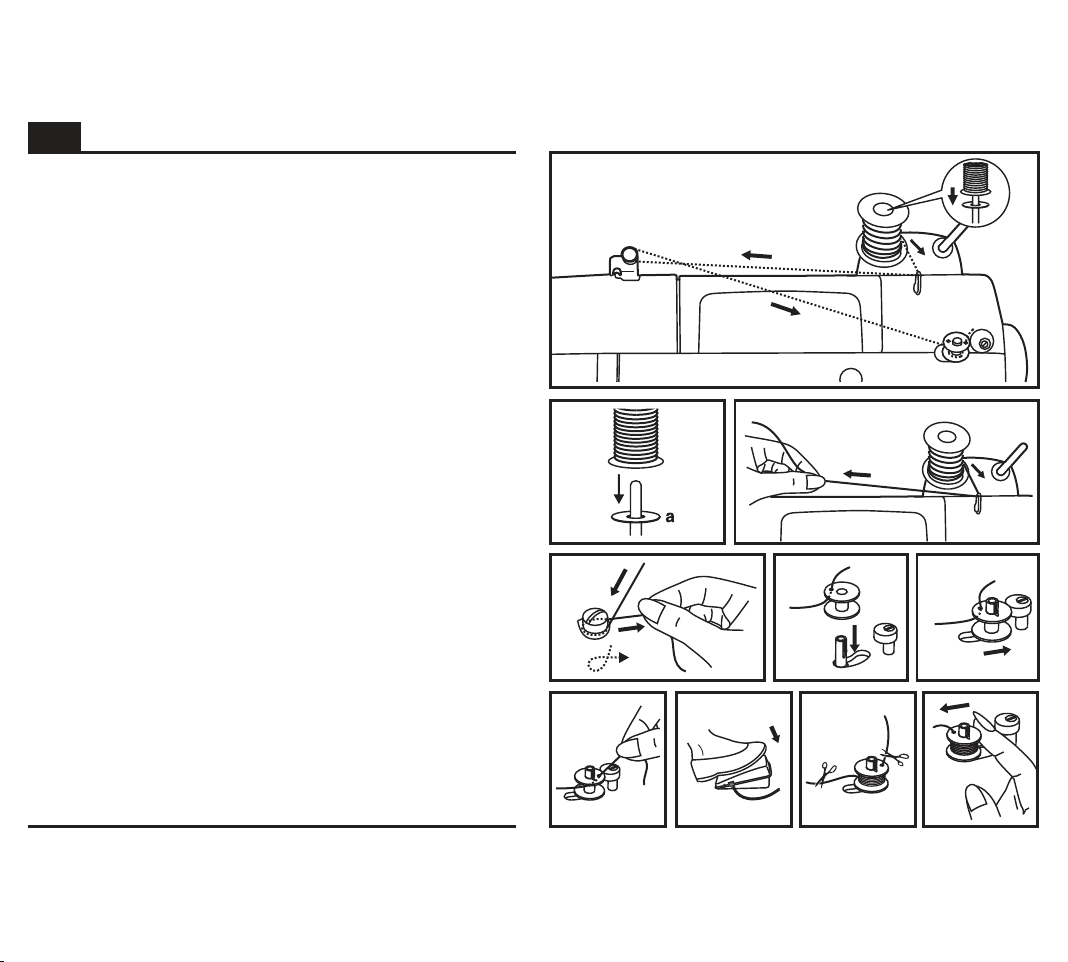

Winding the Bobbin
11
EN
- Place the thread and spool pin felt (a) onto the spool pin. (1)
- Pass the thread through the thread guide. (2)
- Wind thread clockwise around bobbin winder tension discs. (3)
- Thread bobbin as illustrated and place on spindle. (4)
- Push bobbin spindle to right. (5)
- Hold thread end. (6)
- Step on foot control pedal. (7)
- Release the pedal after a few turns. Release the thread and cut as close as possible to the spool. Press the pedal again. Once the spool is full, it rotates slowly. Release the pedal and cut thread. (8)
- Push bobbin spindle to left (9) and remove.
When the bobbin winder spindle is in "bobbin winding" position, the machine will not sew and the hand wheel will not turn. To start sewing, push the bobbin winder spindle to the left (sewing position).
Please Note:
21
3
4
5
6
7
8
9
Page 29
E F
Devanado de la bobina
Remplissage de la canette
12
- Coloque el hilo y el fieltro en el portacarrete (a). (1)
- Devane el hilo en sentido de las manecillas del reloj alrededor de los discos de tensión del devanador de la bobina. (3)
- Introduzca el hilo a través de uno de los orificios de la bobina de adentro hacia afuera. (4)
- Empuje la bobina a la derecha. (5)
- Sujete el extremo del hilo. (6)
- Pise el control de velocidad hasta que se llene la bobina. (7)
uelte el pedal después de algunas vueltas. Libere el hilo y corte lo más cerca posible de la bobina. Presione el pedal de nuevo. Cuando la bobina esté llena girará lentamente. Suelte el pedal y corte el hilo. (8)
- Empuje la bobina a la izquierda (9) y extráigala.
Cuando el poste del devanador de la canilla está en la posición de "devanado", la máquina no coserá y el volante no girará. Para comenzar a coser, empuje el poste del devanador de la canilla a la izquierda (posición de cosido).
No olvide que :
- Pase el hilo por la guía de enhebrado. (2)
-S
- Installe la bobine de fil et le feutre (a) sur la tige de la bobine. (1)
- Enroulez le fil, dans le sens des aiguilles d'une montre, entre les disques du dévidoir. (3)
- Glissez le fil dans la canette tel qu'indiqué et placez celle-ci sur l'axe. (4)
- Poussez la canette vers la droite. (5)
- Tenez l'extrémité du fil. (6)
- Appuyez sur le rhéostat de la machine. (7)
elâchez le rhéostat après quelques tours. Relâchez le fil et coupez-le le plus près possible de la bobine. Appuyez de nouveau sur le Rhéostat. Une fois la bobine pleine, elle tourne lentement. Relâchez le Rhéostat et coupez le fil. (8)
- Repoussez l'axe vers la gauche (9) et retirez la canette.
Lorsque l'axe pour remplir la canette est dans la position de remplissage de la canette, la machine ne coud pas et le volant reste immobile. Pour commencer la couture, poussez l'axe du dévidoir de canette vers la gauche (position de couture).
Veuillez noter:
z
- Passez le fil dans le guide-fil. (2)
-R
E
Page 30
When inserting or removing the bobbin, the needle must be fully raised, to the highest position.
Attention:

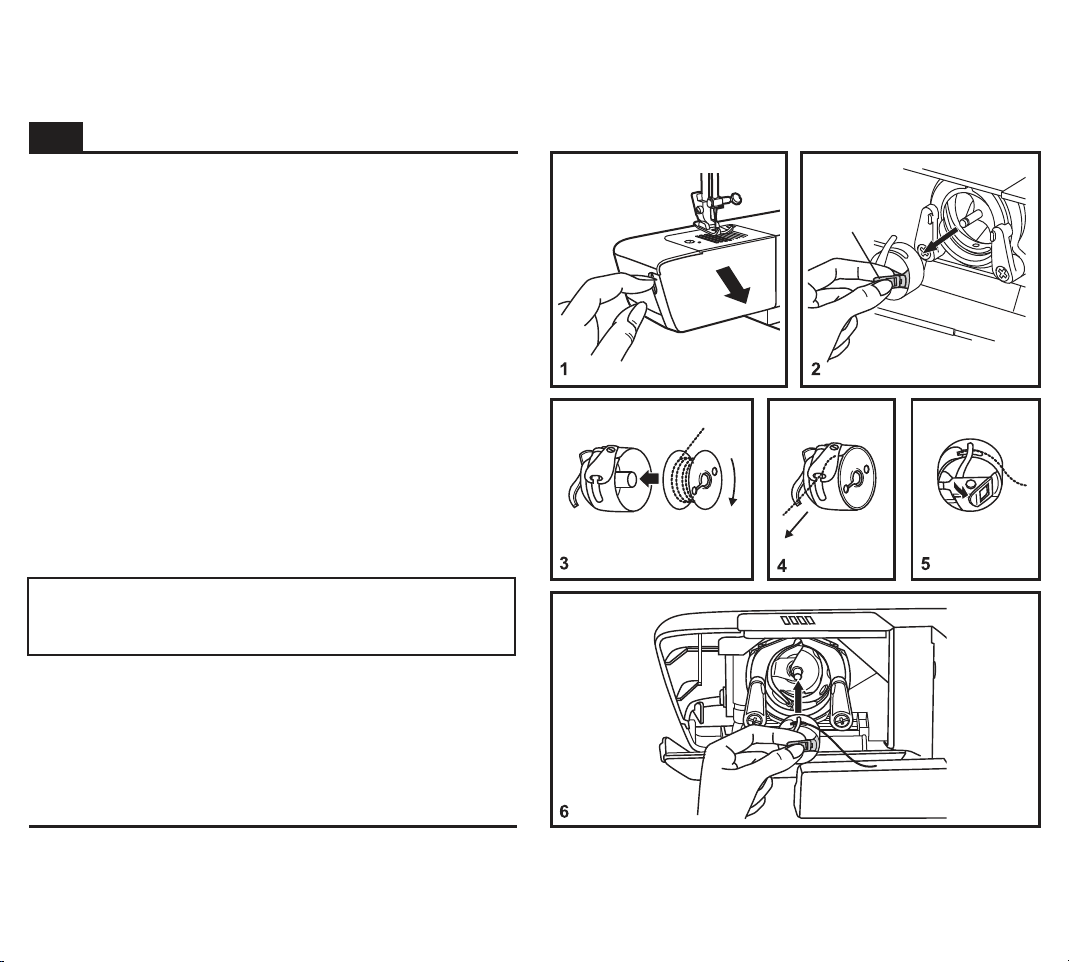

- Remove the extension table, then open the hinged cover. (1)
- Pull the bobbin case tab (a) and remove the bobbin case. (2)
- Hold the bobbin case with one hand. Insert the bobbin so that the thread runs in a clockwise direction (arrow). (3)
- Pull the thread through the slit and under the finger,
(4) Leave a 6 inch tail of thread.
- Hold the bobbin case by the open hinged latch. (5)
-
(6)
Turn power switch to off ("O") before inserting or removing the bobbin.
while holding the bobbin down in the case until thread clicks into place .
Insert the bobbin case into the shuttle, so that the bobbin case finger is aligned at 12 o'clock.
Inserting the Bobbin
13
EN
a
Page 31
Lors de la mise en place et du retrait de la canette, veillez à ce que l'aiguille se trouve en position haute maximale.
Retirez la table de rallonge et ouvrez le couvercle rabattable. (1)
Tirez le loquet du boîtier à canette (a) pour retirer le boîtier à canette. (2)
Tenez le boîtier à canette d'une main. Introduisez la canette de façon à ce que le fil s'enroule dans le sens des aiguilles d'une montre (flèche). (3)
Engagez le fil dans la fente. Tirez-le vers la gauche et sous le doigt du boîtier jusqu'à ce que le fil apparaisse dans l'ouverture rectangulaire, tout en maintenant la canette dans le boîtier jusqu'à ce que le fil se clipse en place. (4) Laissez dépasser le fil d'environ 15cm (6").
Maintenez le loquet du boîtier à canette ouvert entre le pouce et l'index. (5)
Glissez le boîtier à canette dans le crochet en s'assurant que le doigt du boîtier s'insère complètement dans la fente, en position 12 heures. (6)
Placez l'interrupteur sur la position ("O") avant d'insérer ou de retirer la canette.
-
-
-
-
-
-
Attention:
14
F
E
Insertando la bobina
Cuando se inserta o se remueva la bobina, la aguja debe estar completamente elevada a su altura máxima.
Remueva la mesa extensora, después abra la cubierta. (1) Tome la caja bobina de la pestaña (a) y retírela. (2) Sostenga la caja bobina con una mano. Inserte la bobina
de manera que el hilo corra en sentido de las manecillas del reloj (flecha). (3)
Pase el hilo por la hendidura y debajo del dedo mientras sostiene la bobina abajo en la caja hasta que el hilo esté en su lugar (4). Deje un remanente de hilo de 6 pulgadas al final.
Sostenga la caja bobina por la pestaña abierta. (5)

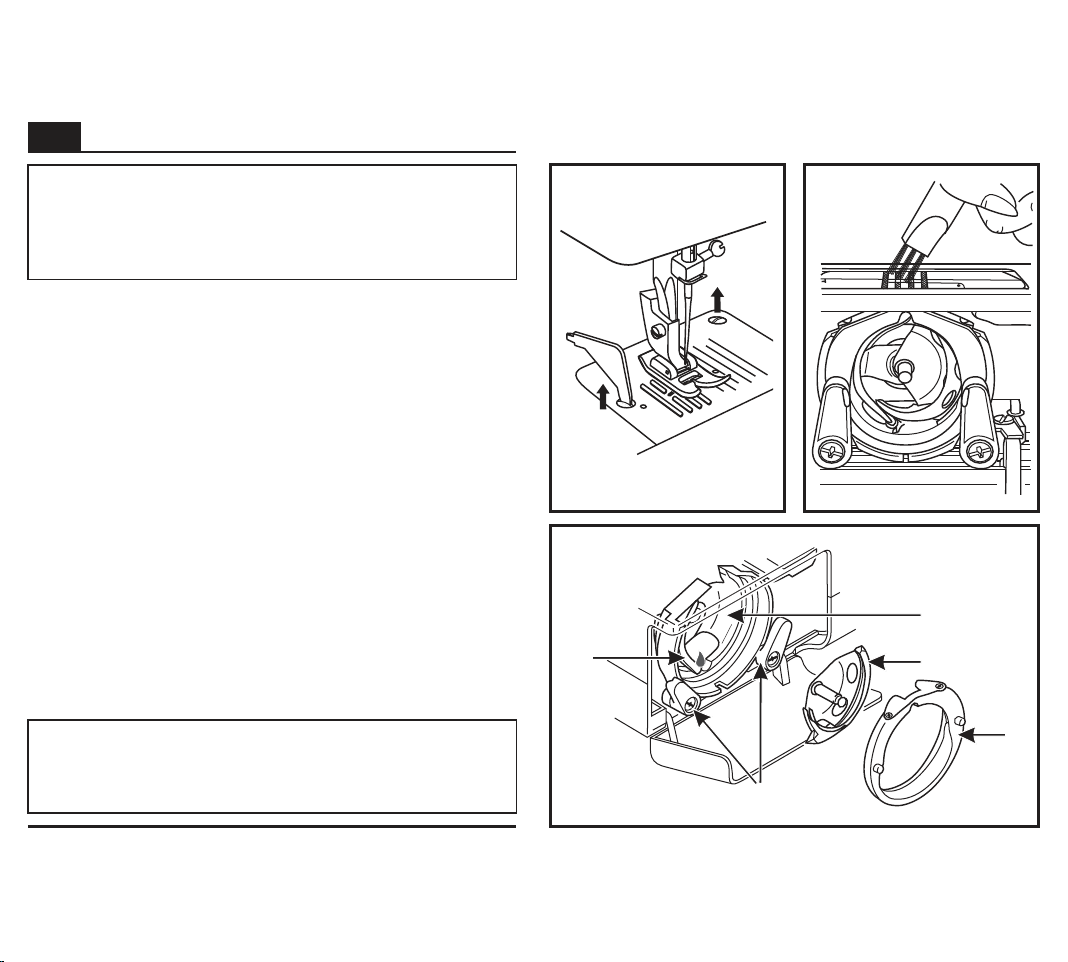

Inserte la caja bobina en la lanzadera, de manera que la caja bobina esté alineada con las 12 hrs de un reloj. (6)
Apague el suministro de energía en ("O") antes de insertar o remover la bobina.
-
-
-
-
-
-
Atención:
Insertion de la canette
Page 32

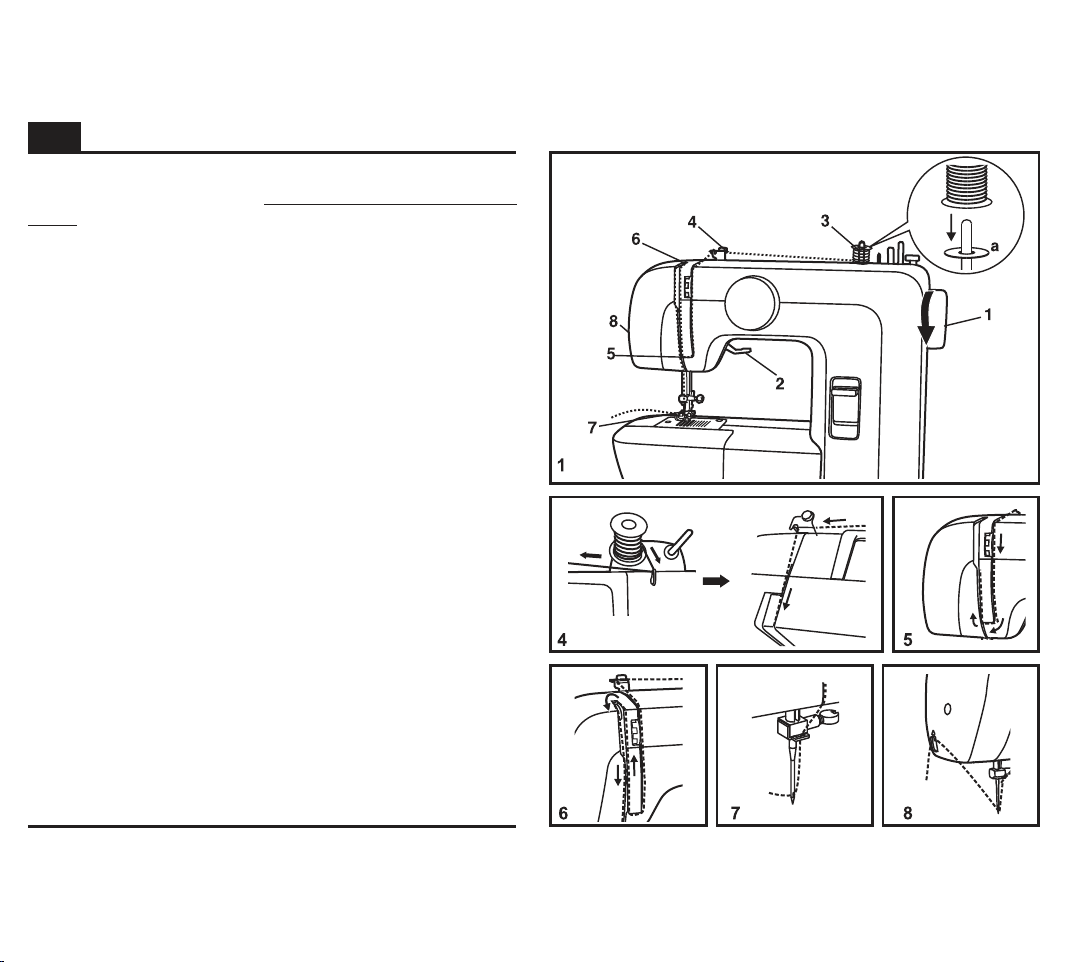

Threading the Upper Thread

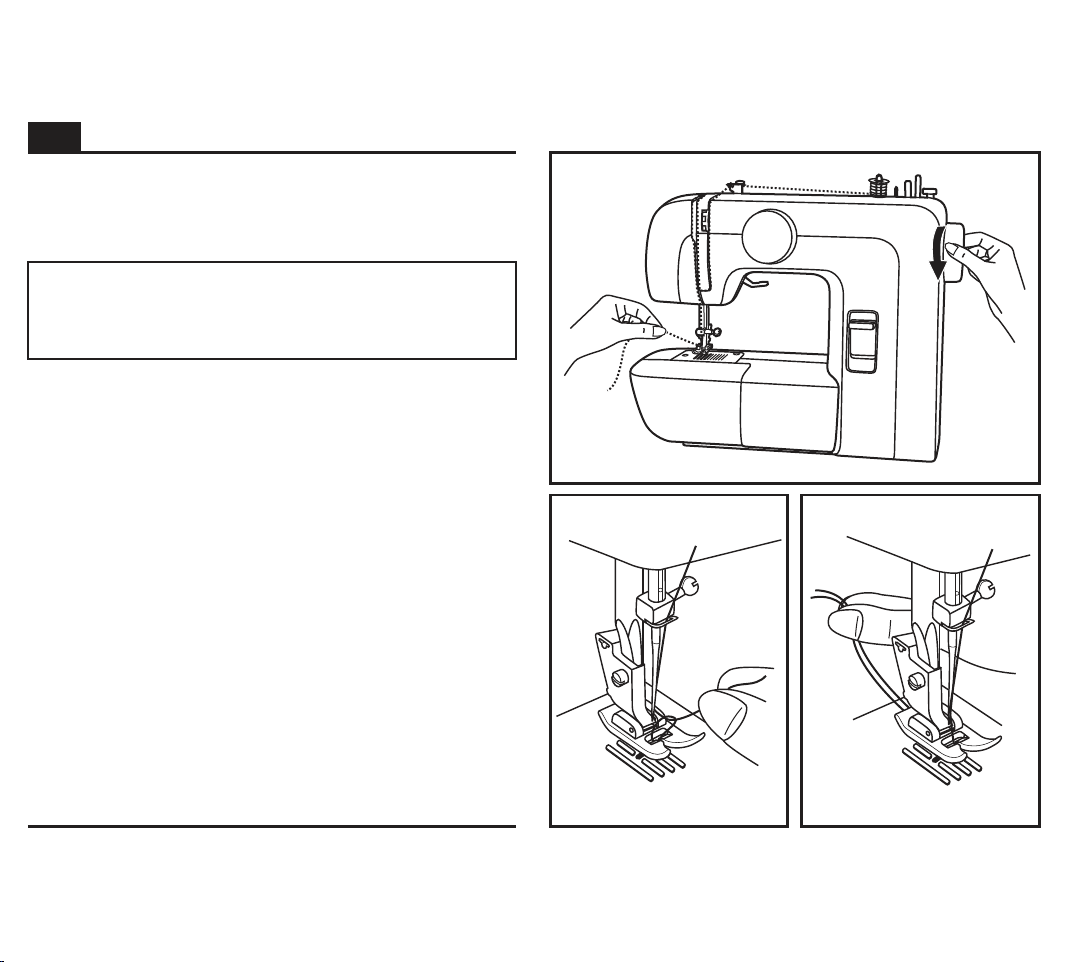

This is a simple operation but it is important to carry out correctly as by not doing so
- Start by raising the needle to its highest point (1), and continue turning the handwheel counterclockwise until the needle just slightly begins to descend. Raise the presser foot to release the tension discs. (2)
For safety, it is strongly suggested you turn off the
power before threading.
- Place the thread and Spool pin felt (a) onto the spool pin. (3)
- Draw thread from spool through the thread guide to the upper thread guide. (4)
- Thread tension module by leading thread down right channel and up left channel. (5) During this process it is helpful to hold the thread between the spool and thread guide.
- At the top of this movement pass thread from right to left through the slotted eye of the take-up lever and then downwards again. (6)
- Now pass thread behind the thin wire needle clamp guide (7) and then down to the needle which should be threaded from front to back.
- Pull about 6-8 inches of thread to the rear beyond the needle eye. Trim thread to length with built in thread cutter. (8)
several sewing problems could
result.
Note:
15
EN
Page 33
Enhebrado del hilo superior
16
Se de una operación sencilla pero es importante realizarla correctamente pues de no hacerlo podría surgir varios problemas en la costura.
- Comience elevando la aguja a su posición más alta (1) y también eleve el prensatelas para liberar los discos de tensión.
Para seguridad, se recomienda encarecidamente
desconectar la alimentación principal antes del enhebrado.
- Coloque el hilo y el fieltro en el portacarrete (a). (3)
- Pase el hilo de la bobina por la guía de enhebrado, comenzando con la guía superior. (4)
- Regule la tensión del hilo insertando el hilo hacia abajo en el canal derecho y hacia arriba en el canal izquierdo. (5) Durante este proceso, es de utilidad sujetar el hilo entre el carrete y el guía-hilo.
- En la parte superior de este movimiento, pase el hilo desde la derecha a izquierda a través de la palanca y luego hacia debajo de nuevo. (6)
- Ahora pase el hilo detrás de la abrazadera o gancho guía de la aguja (7) y llevelo hacia la aguja, la cual debe ser
- Tire entre6a8pulgadas de hilo y páselo a través del orificio de la aguja. Corte el largo del hilo, utilizando el cortador de hilo que viene en la maquina. (8)
Nota:
trata
tirahilo
ensartada de frente.
Cette opération est simple. Il est important de l'exécuter correctement sous peine de faire éventuellement face à plusieurs problèmes de couture.
- Tournez le volant dans le sens contraire des aiguilles d'une montre pour déplacer l'aiguille en sa position la plus haute (1) jusqu'a ce qu'elle s'abaisse légèrement, relevez le pied presseur pour libérer les disques de tension.
Pour des raisons de sécurité, il est fortement
recommandé d'éteindre la machine avant de l'enfiler.
- Installez la bobine de fil et le feutre (a) sur la tige de la bobine. (3)
- Faites passer le fil de la bobine à travers le guide-fil vers le guide-fil supérieur. (4)
- Enfilez le module de tension en guidant le fil vers le bas via la rainure droite et vers le haut via la rainure gauche (5). Au cours de cette opération, il est utile de tenir le fil entre la bobine et le guide-fil (4) et de le tirer doucement vers le haut.
- Lorsque vous avez atteint le dessus de la machine, enfilez l'oeillet du releveur de fil en faisant passer le fil de droite à gauche et ensuite en tirant vers vous. Guidez le fil à nouveau vers le bas. (6)
- Passez le fil dans le guide-fil horizontal qui se trouve sur le pince aiguille. (7)
- Enfilez ensuite le chas de l'aiguille de l'avant vers l'arrière et tirez à peu près 15 à 20 cm (6 à 8 pouces) de fil vers l'arrière de la machine. Coupez le fil à la longueur désirée à l'aide du coupe fil incorporé. (8)
Note:
Enfilage supérieur
F
E
Page 34
17
1
2
3

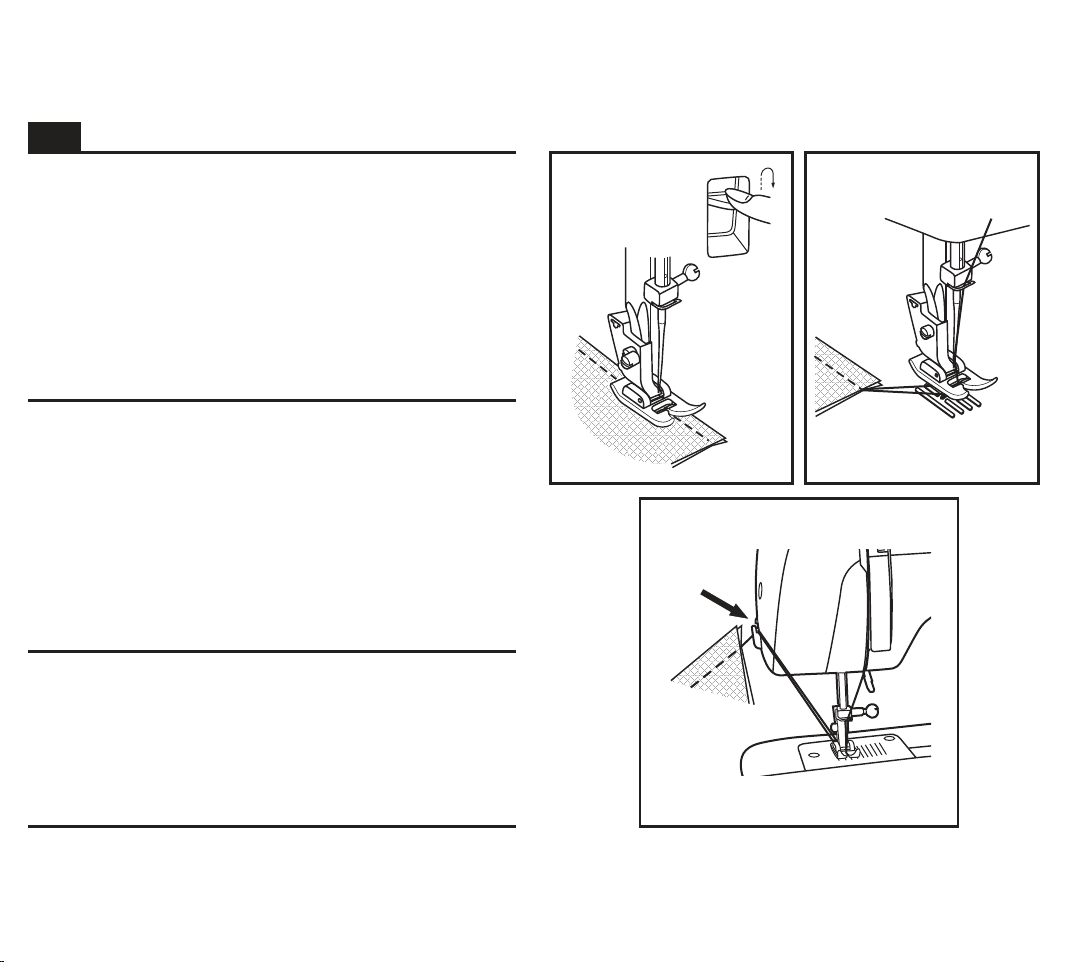

Raising the Bobbin Thread
Hold the upper thread with the left hand. Turn the handwheel (1) towards you (counterclockwise) lowering, then raising needle.
If it is difficult to raise the bobbin thread, check to make sure the thread is not trapped by the hinged cover or the Removable Extension Table.
Gently pull on the upper thread to bring the bobbin thread up through the needle plate hole. (2)
Lay both threads to the back under the presser foot. (3)
Note:
EN
Page 35
Sujete el hilo superior con la mano izquierda. Gire el volante (1) hacia usted
Si es dificil subir el hilo de la bobina, que el hilo no este atrapado en la placa o en
suavemente del hilo para llevar el hilo de la hacia arriba a través del orificio de la placa de la aguja. (2)
Nota:
hasta que baje totalmente la aguja, siga
girando hasta volver a subir la aguja.
revise y asegurese
la cubierta
removible.
Sostenga superior
bobina
Deslizar hacia atrás ambos hilos bajo el prensatelas. (3)
Tenir le fil supérieur avec la main gauche. Tourner le volant (1) vers vous (sens contraire des aiguilles d'une montre) pour abaisser et lever l'aiguille.
des difficultés vérifiez que le fil n'est pas pris dans le couvercle du boîtier ou dans la fermeture du bras amovible.
supérieur pour lever le fil de la bobine pour faire passer le fil de la canette au travers de l'orifice de la plaque à aiguille. (2)
Déposez les deux fils à l'arrière sous le pied presseur. (3)
Note:
Si vous avez à remonter le fil de la canette,
Tirer doucement le fil ,
Elevación del hilo de la bobina
Pour remonter le fil de la canette
18
F
E
Page 36
Upper thread tension
Lower thread tension (2)
Please note:

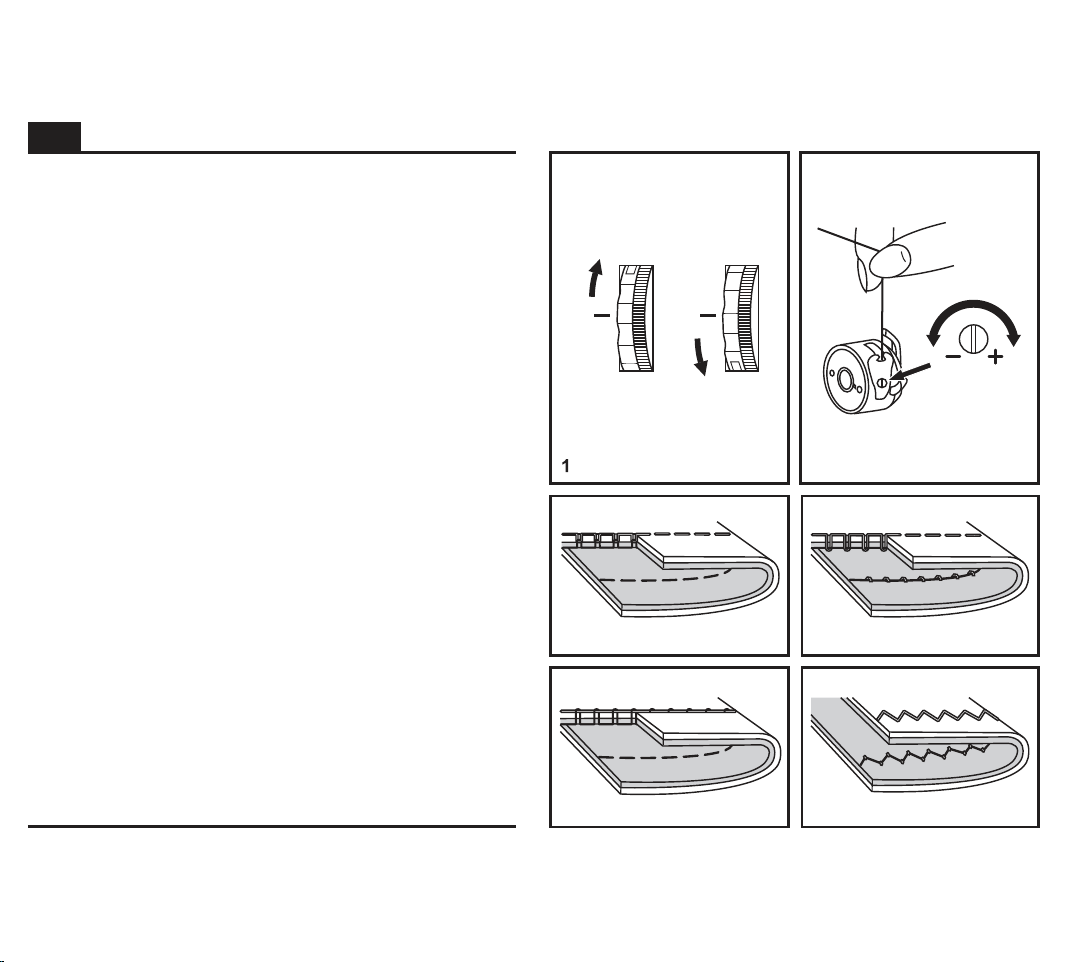

Basic thread tension setting: "4" To increase the tension, turn the dial to the next number up. To reduce the tension, turn the dial to the next number down. A. Normal thread tension for straight stitch sewing. B. Thread tension too loose for straight stitch sewing. Turn
dial to higher number.
C. Thread tension too tight for straight stitch sewing. Turn
dial to lower number.
D. Normal thread tension for zig zag and decorative sewing.
Correct thread tension is when a small amount of the upper thread appears on the bottom side of fabric.
To test the bobbin thread tension, remove the bobbin case and bobbin and hold it by suspending it by the thread. Jerk it once or twice. If the tension is correct, the thread will unwind by about an inch or two. If the tension is too tight, it does not unwind at all. If the tension is too loose, it will drop too much. To adjust, turn the small screw on the side of the bobbin case.
- Proper setting of tension is important to good sewing.
- There is no single tension setting appropriate for all stitch functions, thread or fabric.
- A balanced tension (identical stitches both top and bottom) is usually only desirable for straight stitch construction sewing.
- 90% of all sewing will be between "3" and "5".
- For zig zag and decorative sewing stitch functions, thread tension should generally be less than for straight stitch sewing.
- For all decorative sewing you will always obtain a nicer stitch and less fabric puckering when the upper thread appears on the bottom side of your fabric.
(1)
BA
C
D
Thread Tension
19
EN
2
4
3
5
6
Page 37
E
F
Tensión del hilo superior
No olvide que:
Ajuste básico de la tensión del hilo: "4"
ajuste
o
Para aumentar la tensión, girar el disco al siguiente número más alto. Para reducir la tensión, girar el disco al siguiente número más bajo.
A. Tensión normal del hilo para cosido de puntos rectos. B. Tensión flojo del hilo para cosido de puntos rectos. Girar
el disco a un número mayor.
C. Tensión demasiado fuerte del hilo para puntos rectos.
Girar el disco a un número inferior.
D. Tensión normal del hilo para puntos decorativos y en zig-
zag.
- Un ajuste adecuado de la tensión es importante para un
buen cosido.
- No existe único de la tensión que sea adecuado
para todas las funciones de puntadas, hilos o telas.
- Una tensión equilibrada (puntadas idénticas tanto arriba
como abajo) sólo suele ser aconsejable para cosido con puntos rectos.
- El 90% de todas las costuras se situará entre "3" y "5" .
- Para funciones de cosido con puntos decorativos o en
zigzag, la tensión del hilo suele ser menor que para el cosido con puntos rectos.
- Para tod el cosido decorativo, siempre obtendrá una
puntada más atractiva y menos fruncida de la tela cuando el hilo superior aparece por el lado inferior de su tela.
(1)
Tensión del hilo
Tension du fil supérieur
Veuillez noter :
Réglage de base pour la tension du fil: "4" Pour augmenter la tension, tourner la molette sur une valeur plus élevée. Pour réduire la tension, tourner la molette sur valeur inférieure. A. du fil normale pour couture avec points droits. B. Si la tension du fil est trop faible pour couture avec points
droits. Tourner la molette sur une valeur plus élevée.
C. Si la tension du fil est trop forte pour couture avec points
droits. Tourner la molette sur une valeur plus basse.
D. du fil normale pour couture zigzag et décorative.
- Un réglage de tension correct est important pour bien coudre.
- Il n'existe pas un réglage de tension standard pour toutes les fonctions de points, fil ou tissu.
- Une tension équilibrée (points identiques hauts et bas) n'est habituellement souhaitable que pour la couture utilisant les points droits.
- 90% de tous les travaux de couture requièrent un réglage de tension compris entre "3" et "5" .
- Pour les fonctions de couture avec points zigzag et couture décorative, la tension du fil devrait généralement être inférieure à celle utilisée pour la couture utilisant des points droits.
- Pour tous les travaux de couture décorative, vous obtiendrez toujours des points de meilleure finition et moins de plis dans le tissu lorsque l'enfilage supérieur apparaît à la partie inférieure de votre tissu.
une
Tension
Tension
(1)
Tension du fil
20
Page 38

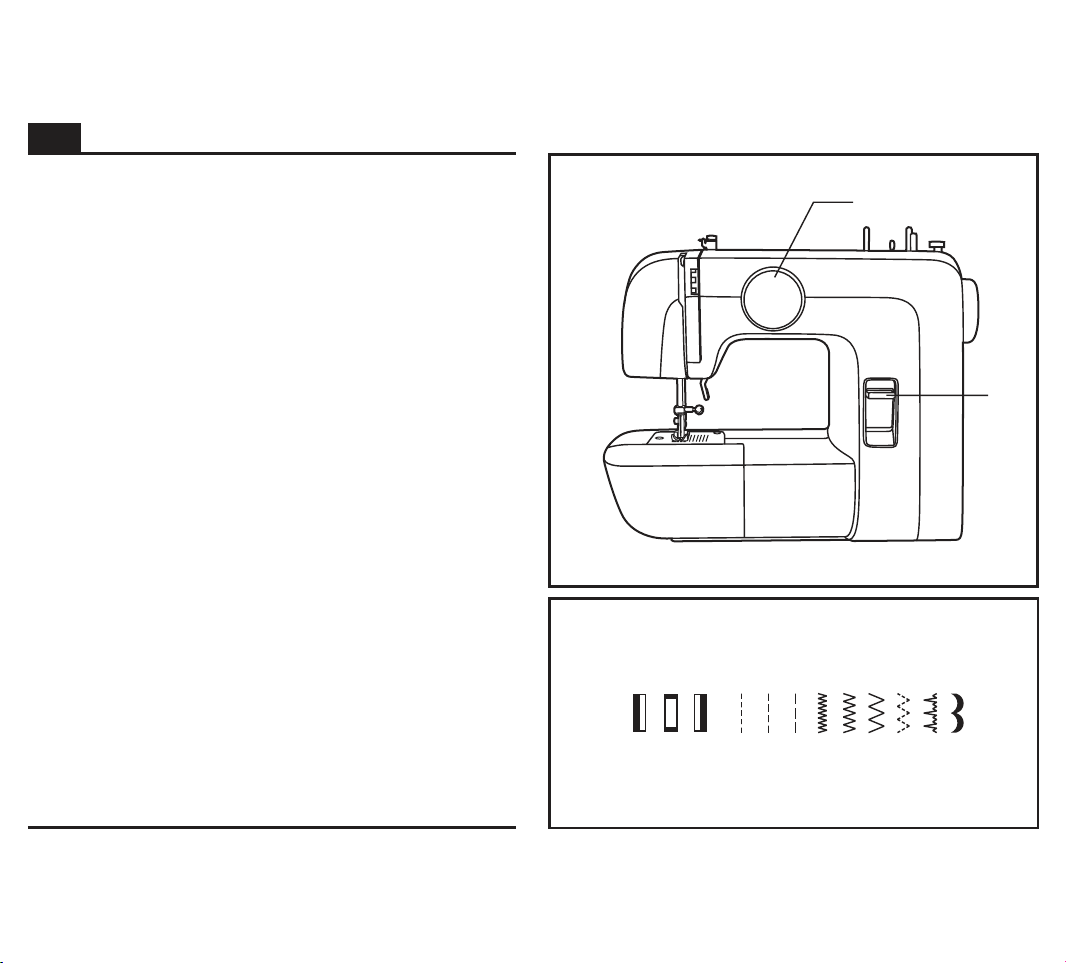

To select a stitch, simply turn the pattern selector dial. (a) The pattern selector dial may be turned in either direction.
a. Pattern Selector Dial b. Reverse Sewing Lever
21
EN
2
4
3
1
How to Choose Your Pattern
b
a
Page 39
E
F
22
¿Cómo seleccionar su puntada?
Para seleccionar una puntada, simplemente gire el selector de puntadas (a).
El selector de puntada puede girar en cualquier dirección.
a. b. Palanca
Selector de puntadas
de retroceso
Comment choisir votre motif
Tournez le cadran de sélection du point (a) pour sélectionner un point.
Le cadran de sélection du point peut être tourné dans toutes les directions.
a. Cadran de sélection du point b. Levier de couture arrière
Page 40
23
To begin sewing, set the machine for straight stitch. (1)
Place the fabric under the presser foot with the fabric edge lined up with the desired seam guide line on the needle plate. (2)
Lower the presser foot lifter, and then step on the foot controller to start sewing. (3)

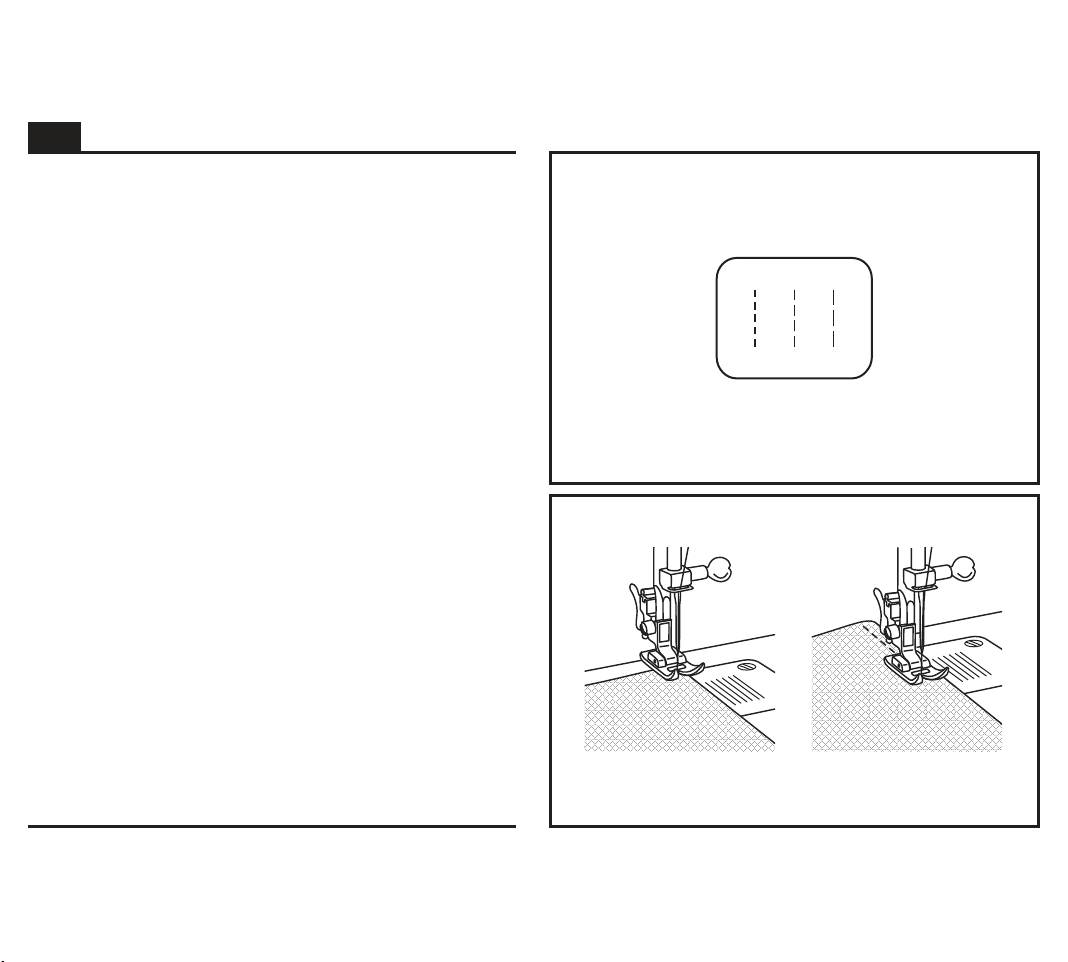

Sewing Straight Stitch
1
2 3
EN
Page 41
24
Puntada recta
Para comenzar a coser, gire el selector de puntadas en la puntada recta, puede seleccionar la posición de la aguja en centro o a la derecha. (1)
Coloque la tela bajo prensatelas con el borde de la tela alineado con la línea de guía deseada de la costura en la placa aguja. (2)
Baje el prensatelas, y después presione con el pie el control de velocidades para comenzar a coser. (3)
Pour commencer à coudre, régler la machine sur le point droit. (1)
Placer le tissu sous le pied presseur avec le bord du tissu aligné au guide de couture souhaité sur la plaque à aiguilles. (2)
Abaisser le releveur du pied presseur, puis appuyer sur la pédale pour commencer à coudre. (3)
Couture du point droit
F
E
Page 42
B
Removing the Work
Cutting the Thread
Reverse Sewing
Turn the handwheel toward you (counterclockwise) to bring the thread take up lever to its highest position and the needle begins to descend, raise the presser foot and remove work behind (2)the needle and presser foot.
Pull the threads under and behind the presser foot. Guide the threads to the side of the face plate and into thread cutter (B). Pull threads down to cut. (3)
To secure the beginning and the end of a seam, press down the reverse sewing lever (A). Sew a few reverse stitches. Release the lever and the machine will sew forward again. (1)
1
3
2
A
25
EN
Page 43
26
Cómo sacar la tela
Cómo cortar el hilo
Remate
Para fijar el comienzo y el final de la costura, presione la palanca de retroceso.Haga unas pocas puntadas hacia atrás. Suelte la palanca y la máquina coserá de nuevo hacia delante (A). (1)
Jale los hilos hacia atrás. Guíe los hilos hacia el lado de la placa frontal y dentro del cortahilos (B). Tire de los hilos hacia abajo para su corte. (3)
Gire el volante hacia usted (en sentido contrario a las manecillas del reloj) para levantar el tira-hilos a su más alta posición y la aguja empiece a descender, levante el pie prensatelas y saque la tela por detrás de la aguja y pie prensatelas. (2)
Faites tourner le volant à la main vers vous (dans le sens contraire des auguilles d'une montre) pour amener le releveur de fil dans sa position la plus haute et que l'aiguille commence à descendre, soulever le pied presseur et tirer votre travail vers l'arrière de l'aiguille et du pied presseur. (2)
Tirez les deux fils en-dessous et en arrière du pied presseur. Les guider le long de la plaque frontale et les placer dans le coupe-fil (B). Tirer les fils vers le bas pour couper. (3)
Couture en marche arrière
Pour retirer votre travail en cours
Pour couper le fil
Afin de renforcer le début et la fin d'une couture, abaisser le levier de marche arrière. Faire quelques points de renverse. Relâchez le levier de marche arrière et la machine reprendra la couture vers l'avant (A). (1)
F
E
Page 44

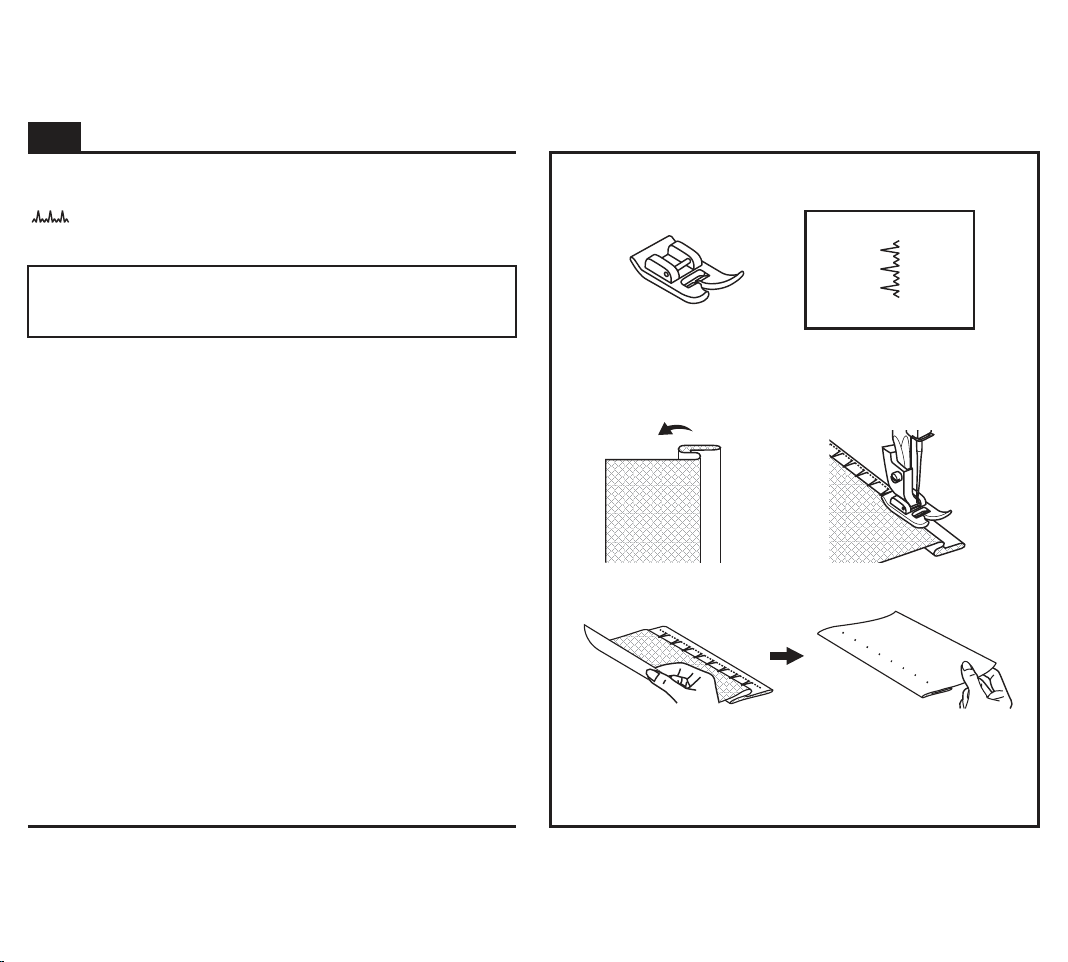

For hems, curtains, trousers, skirts, etc.
Blind hem for stretch fabrics.
It takes practice to sew blind hems. Always make a sewing test first.
Blind Hem:
Note:
Turn up the hem to the desired width and press. Fold back (as shown in Fig. 1) against the right side of the fabric with the top edge of the hem extending about 7 mm. (1/4") to the right side of the folded fabric.
Start to sew slowly on the fold, making sure the needle touches slightly the folded top to catch one or two fabric threads. (2)
Unfold the fabric when hemming is completed and press.
Lingerie Stitch : Turn up the hem to the desired width and press. Place fabric right side up with edge of hem to the left. Begin sewing so the needle swings off the left edge of the fabric to form a small scallop. Tightening the tension slightly will produce a deeper scallop.
27
Blind Hem
EN
1
2
Page 45
28
Dobladillo invisible/ Puntada de lencería
Para dobladillos, cortinas, pantalones, faldas, etc.
Para realizar un dobladillo invisible en telas elásticas, seleccione esta puntada.
Se necesita practicar para coser dobladillos. Haga siempre primero una pureba de costura.
Dobladillo invisible: Doble los bordes de la tela en tres, (vea pag.1), que sobresalga aproximadamente 7mm (1/4 pulgada).
Fije la guía de la tela en el tablero de la máquina de tal modo que la aguja toque ligeramente el doblez de arriba. (2)
Extienda la tela y obtendrá la puntada invisible.
Puntada de lencería: Dé vuelta el dobladillo hasta el ancho deseado y presione. Coloque el lado derecho de la tela hacia arriba con el borde del dobladillo hacia la izquierda. Comience a coser de manera que la aguja oscile hacia el borde izquierdo de la tela para formar un pequeño festón. Ajustar ligeramente la tensión producirá un festón más profundo.
Nota:
Pour , rideaux, pantalons, jupes, etc.
Ourlet pour tissu élastique.
Ourlet invisible:
ourlets
invisible
Vous devez vous entraîner à coudre les ourlets invisibles. Faire toujours quelques essais avant la couture.
Plier l'ourlet à la largeur désirée et presser. Replier l'ourlet contre l'endroit de l'ouvrage de sorte que la lisière supérieure de l'ourlet dépasse d'environ 7mm (1/4") sur le côté droit de l'ouvrage. (fig. 1)
Commencez à coudre lentement sur la partie pliée, assurez vous que l'aiguille touche pratiquement juste le dessus du pli pour capturer un ou deux brins du tissus. (2)
Déplier le tissu à la fin de la couture et presser.
Point de lingerie: Pliez l'ourlet à la largeur désirée et pressez. Placez le tissu côté droit vers le haut avec le bord de l'ourlet vers la gauche. Commencez à coudre de façon à ce que l'aiguille touche au rebord du tissu pour former un genre de coquille. Resserez légèrement la tension et la coquille sera plus profonde.
Note:
Ourlet et point de lingerieinvisible
F
E
Page 46
2
4
3
1
29
Sew 4-step Buttonholes
Prepare
Note:
Tips:
1. Take off the all purpose foot and attach the buttonhole foot.
2. Measure diameter and thickness of button and add 0.3cm (1/8") for bartacks to obtain correct buttonhole length; mark buttonhole size on fabric. (a)
3. Place fabric under the foot, so that marking on the buttonhole foot aligns with starting marking on fabric. Lower the foot, so that the buttonhole center line marked on the fabric aligns with the center of the buttonhole foot.
Density varies according to the fabric. Always test sew a buttonhole on the fabric you are using to sew the buttonhole.
Follow the 4-step sequence changing from one step to another with the pattern selector dial. When moving from step to step through the buttonhole process, be sure that the needle is raised before turning the pattern selector dial to the next step. Take care not to sew too many stitches in steps 1 and 3. Use seam ripper and cut buttonhole open from both ends towards the middle.
- Slightly reducing upper thread tension will produce better
results.
- Use a stabilizer for fine or stretchy fabrics.
- It is advisable to use heavy thread or cord for stretch or
knit fabrics. The zig-zag should sew over the heavy thread or cord. (A)
(B)
1
32
4
EN
A
(a) (b)
2
4
1
Page 47
F
30
Preparación
Nota:
Consejos:
1. Quite el prensatelas de usos múltiples y coloque el prensatelas para hacer ojales (a).
2. Mida el diámetro y el espesor del botón y agregue 0.3cm (1/8") para que las presillas tengan la longitud correcta del ojal; marque el tamaño del ojal en la tela (a).
3. Coloque la tela debajo del prensatelas de modo que la señal en el prensatelas se alinee con la señal en la tela de donde comenzar. Baje el prensatelas de modo que la línea del centro del botón que esta señalada en la tela se alinee con el centro del prensatelas para hacer ojales (b).
El espesor varía según la tela. Siempre haga un ojal de prueba en la tela que usará para coser.
Siga la serie de 4 pasos, pasando de un paso a otro utilizando el selector de puntadas. Tenga cuidado de no coser demasiadas puntadas en los pasos1y3.Utilice el descosedor y abra cuidadosamente el ojal cortándolo de ambos extremos hacia el centro.
- Afloje un poco la tensión del hilo superior para obtener un
mejor resultado.
- Utilice refuerzo (bajo tela) para telas muy finas o elásticas.
- Es aconsejable utilizar un hilo grueso para telas elásticas o
de lana tejida.
- El zigzag debe coser por encima del hilo grueso. (A)

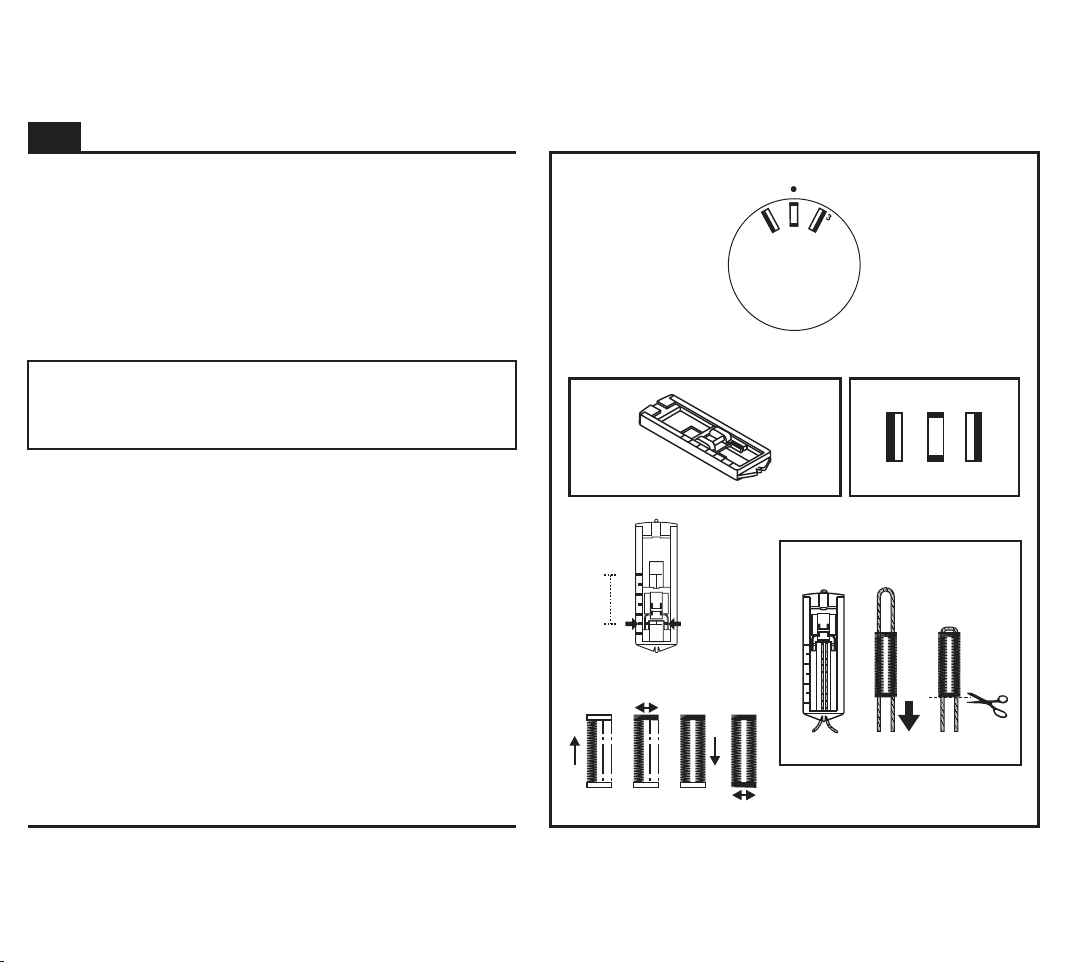

Cómo coser ojales en 4 pasos
Comment faire des boutonnières (Boutonnières 4 étapes)
Préparation
Remarque:
Conseils :
1. Enlevez le pied universel et installez le pied boutonnière.
2. Mesurez le diamètre et l'épaisseur du bouton et ajoutez 3 mm (1/8") pour les points d'arrêt pour ainsi obtenir la bonne longueur de boutonnière; marquez sur le tissu la dimension de la boutonnière (a).
3. le tissu sous le pied de façon à ce que le repère sur le pied boutonnière coïncide avec la marque du début de la boutonnière sur le tissu. Abaissez le pied de façon à ce que la ligne centrale de la boutonnière marquée sur le tissu coïncide avec la ligne centrale du pied boutonnière
La densité varie suivant le tissu. Faites toujours l'essai d'une boutonnière sur un échantillion du même tissu à être utilisé.
Suivez les 4 étapes de réalisation de la boutonnière en passant d'une étape à l'autre à l'aide du bouton de sélection des points. Veillez à ne pas faire trop de points aux étapes 1 et 3. Ouvrez la boutonnière à l'aide de votre découseur: commencez toujours aux extrémités de la boutonnière et allez vers le centre.
- Diminuez légèrement la tension du fil supérieur pour obtenir de meilleurs résultats.
- Utilisez un entoilage pour les tissus fin ou élastique.
- Il est conseillé d'utiliser un fil épais ou un cordonnet pour les tissus stretch ou le tricot.
- Le zigzag de la boutonnière devrait recouvrir ce fil épais ou ce cordonnet. (A)
(b).
Installez
E
Page 48

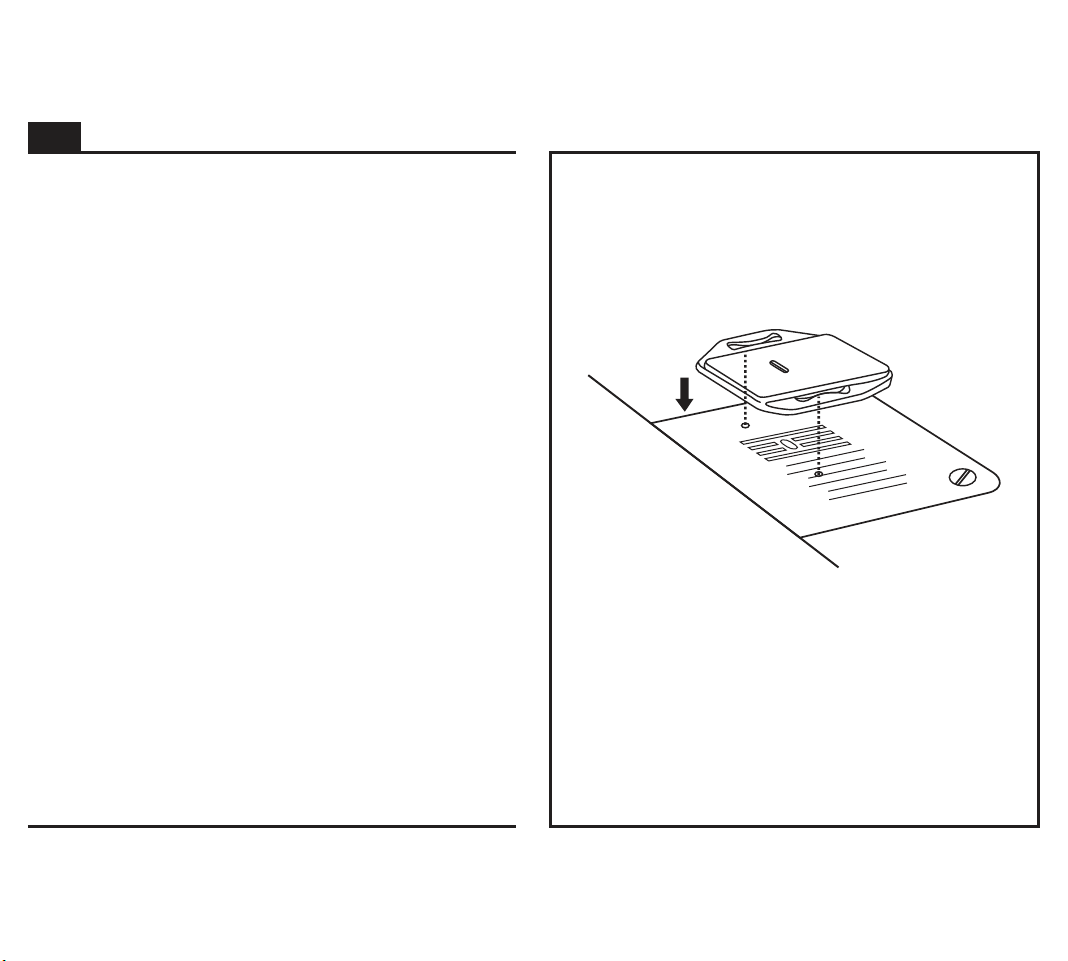

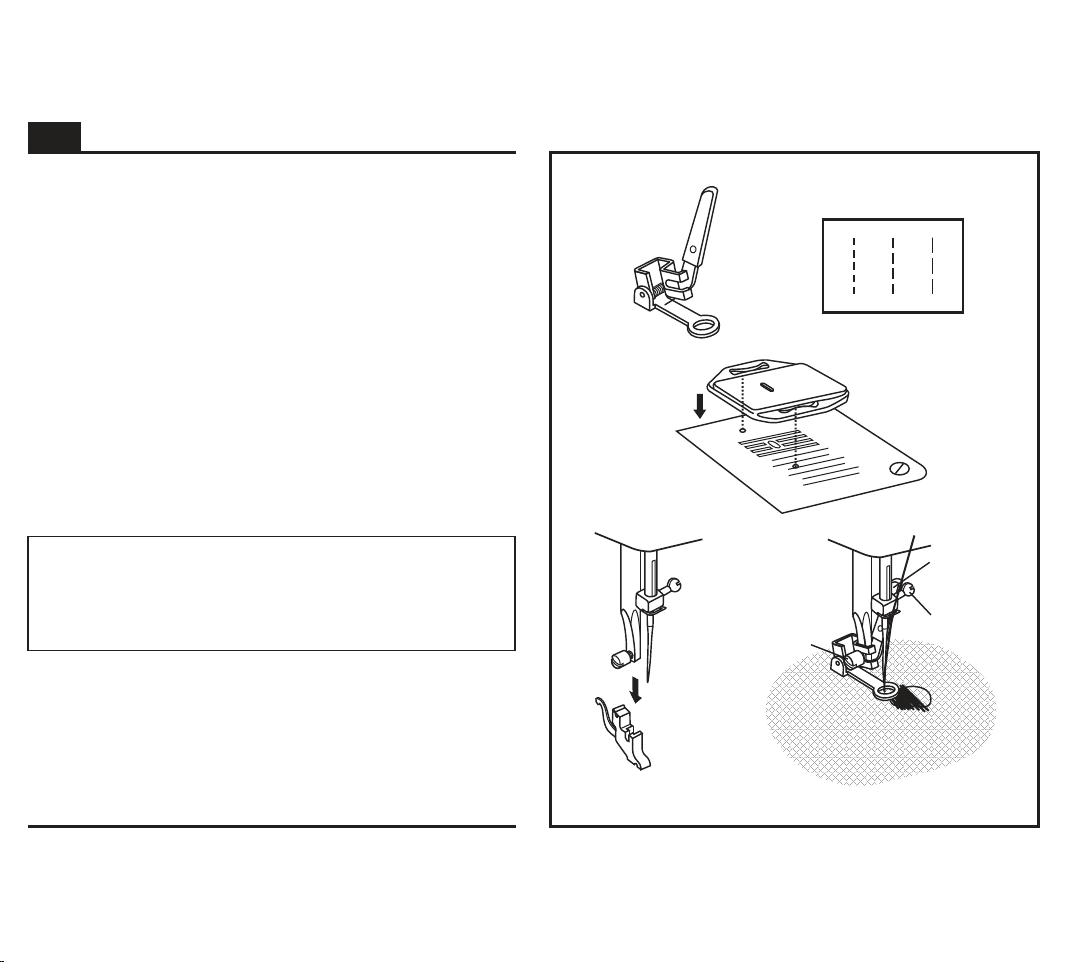

Install the darning plate. (1)
Position the work under the foot. Place the button in the desired position and lower the foot. Set the Pattern Selector Dial for zig-zag pattern, which
should correspond to the distance between the two holes of the button. Turn the handwheel toward you to check if the needle goes into the right and left hole of the button without hitting the button. Slowly sew on the button with about 10 stitches. (2)
Bring the thread tails to the back of the work, then tie off manually.
If a shank is required, place a darning needle on top of the button and sew. (3)
For buttons with 4 holes, sew through the front two holes first, push the work forward and then sew through the back two holes.
31
Sewing on Buttons
3
2
1
EN
Page 49
F
32
Instalar la placa cubre impelentes. (1)
Coloque el trabajo abajo del prensatelas. Coloque el botón en la posición deseada y baje el pie. Fije el Selector de Puntada en la segunda puntada de Zig-
zag (como se muestra), la cual deberá corresponder a la misma distancia entre los dos orificios del botón. Gire el volante hacia usted para verificar que la aguja penetre en los orificios derecho e izquierdo del botón sin golpear el botón. Despacio, cosa en el botón alrededor de 10 puntadas. (2)
Lleve las puntas del hilo hacia atrás del trabajo y corte manualmente.
Si se precisa coser un tallo de botón, utilizar una aguja de zurcir en la parte superior del botón y coser. (3)
Para botones con cuatro agujeros, coser primero a través de los dos agujeros frontales, empujar la tela hacia delante y cosa luego a través de los dos agujeros posteriores.
Pegado de botones
Couture de boutons
Placez la plaque de reprisage sur la plaque à aiguille. (1)
Si une tige de maintien est requise, placez une aiguille de reprisage sur le bouton et coudre. (3)
Pour les boutons à 4 trous, coudre d'abord à travers les deux premiers trous, repositionnez le tissu, puis cousez à travers les deux autres trous.
Installez votre travail en dessous du pied presseur. Placez le bouton dans la position désirée et abaissez le pied
presseur. Réglez le Cadran Sélecteur du Point sur le deuxième zig-zag
(comme indiqué), ce qui devrait correspondre à la distance entre les deux trous de votre bouton. Tournez le volant à la main vers vous pour vérifier si l'aiguille pénètre dans le trou de gauche et de droite sans frapper sur le bouton. Cousez lentement sur le bouton, environ 10 points. (2)
Amenez la queue du fil à l'endos de votre travail, puis faites un point d'arrêt manuellement.
E
Page 50
Set the machine as illustrated.

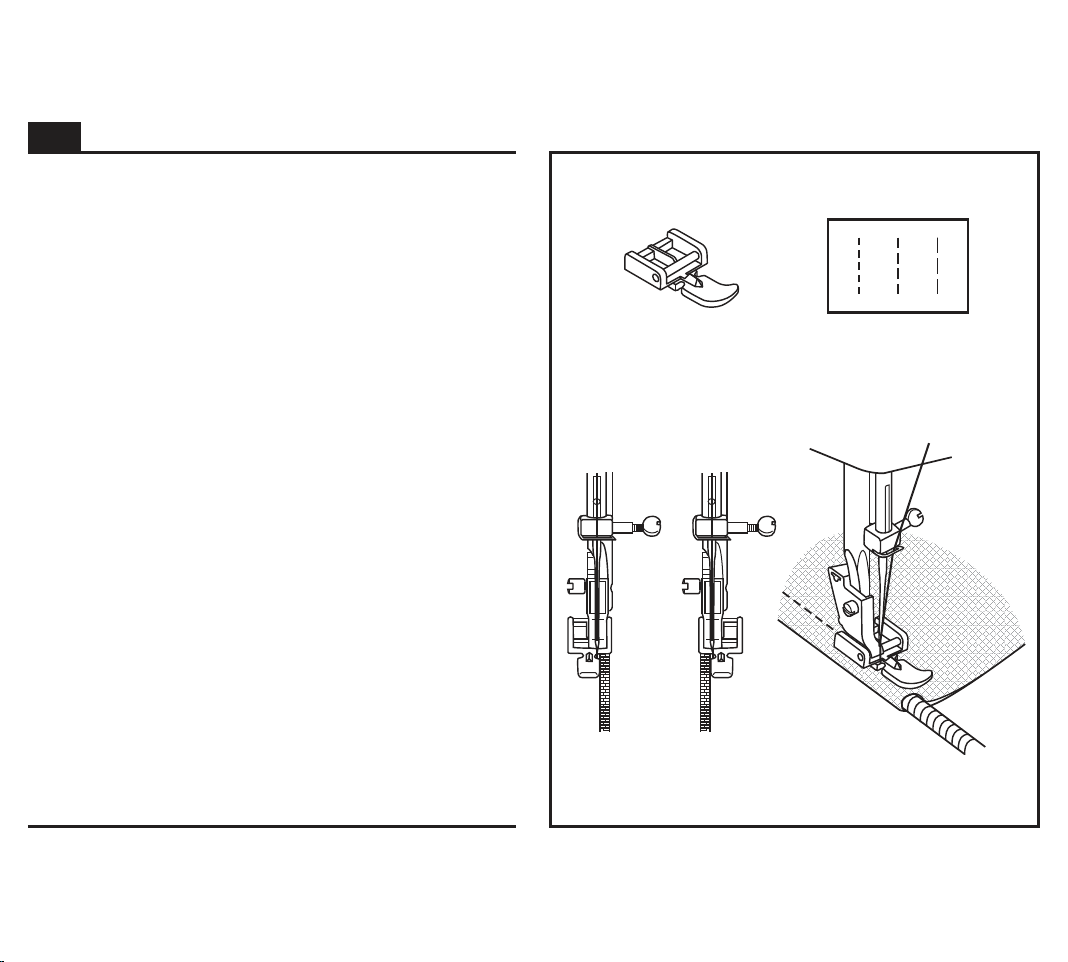

Change to zipper foot.
The zipper foot can be attached right or left, depending on which side of the foot you are going to sew. (1)
To sew past the zipper tab, lower the needle into the fabric, raise the presser foot and push the zipper tab behind the presser foot. Lower the foot and continue to sew.
It is also possible to sew a length of cord into a bias strip to form a "welt" or piping. (2)
33
Zippers and piping
2
1
EN
Page 51
E
F
Cambie al prensatelas para cremalleras.
El prensatelas para cremalleras puede incorporarse a la derechaoalaizquierda (1) dependiendo de qué lado del prensatelas que va a coser.
Para coser más allá de la tracción de la cremallera, baje la aguja a la tela, eleve el prensatelas y empuje el elemento de tracción de la cremallera detrás del prensatelas. Baje el prensatelas y siga cosiendo.
También es posible coser un trozo de cordocillo en una tira al bies para formar un ribete. (2)
Cremalleras y ribetes
Changer le pied de fermeture.
Le pied pour fermeture à glissière peut être fixé soit à droite, soit à gauche (1) en fonction du côté du pied/ fermeture à glissière que vous allez coudre.
Pour coudre au delà de la tirette de la fermeture à glissière, abaisser l'aiguille sur le tissu, lever le pied presseur et pousser la tirette de la fermeture à glissière derrière le pied presseur. Abaisser le pied et continuer à coudre.
Il est aussi possible de coudre une longueur de cordon dans un biais afin de former une bordure (2) ou pour fixer un passepoil ou tout autre finition décorative en utilisant cette méthode.
Fermeture et ganse
34
Page 52
a
b
c
35
Free Motion Darning, Stippling
* The darning/ embroidery foot is an optional accessory not
included with your machine.

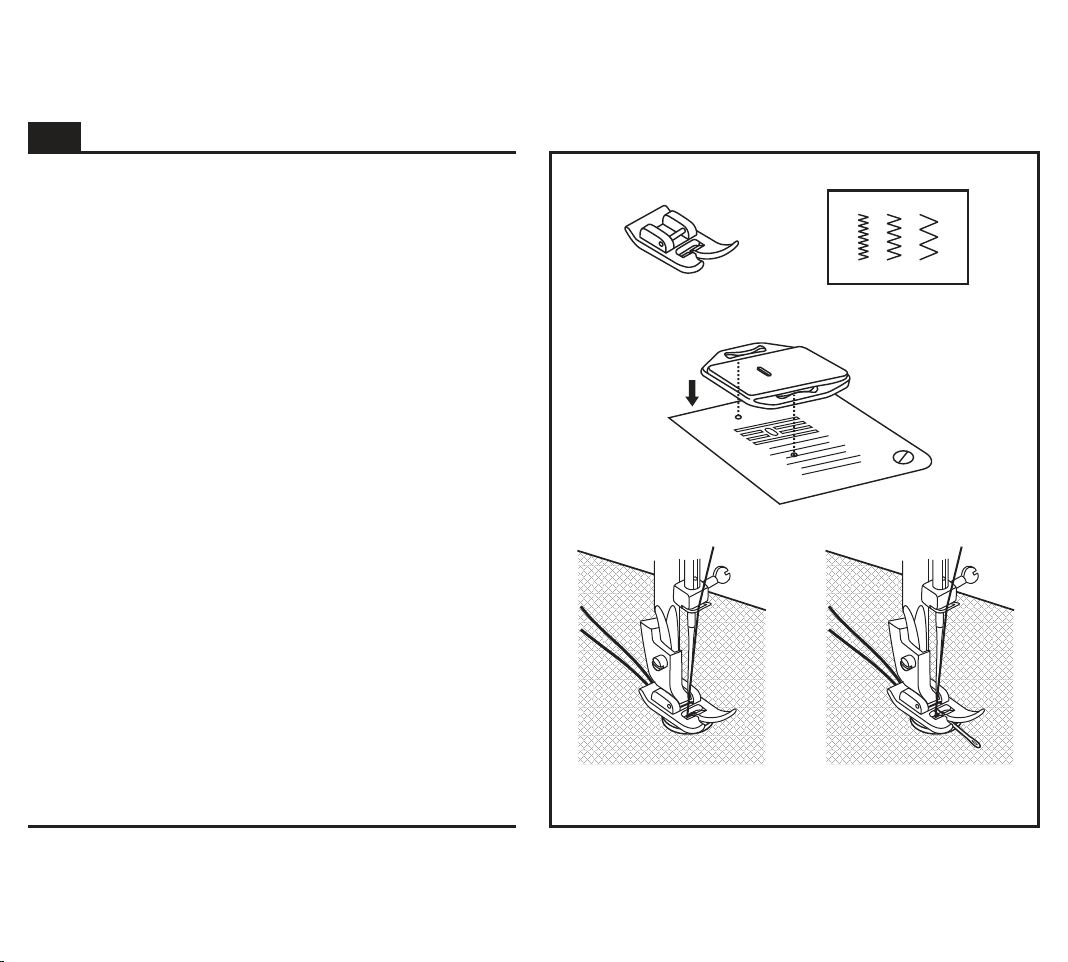

Install the darning plate. (1)
darning/ embroidery foot
darning/ embroidery foot
For darning, first sew around the edge of the hole (to secure the threads). (4)
Free motion darning is accomplished without the sewing machine internal feed system. Movement of the fabric is controlled by the operator. It is necessary to coordinate sewing speed and movement of fabric.
Using the optional darning/ embroidery foot will help guide you as you sew, in a meandering fashion to create small curving lines to hold layers of fabric and batting together.
Darning:
Remove the presser foot shank. (2) Attach the to the presser foot bar. The lever (a) should be behind the needle clamp screw (b). Press the on firmly from behind with your index finger and tighten the screw (c). (3)
First row: Always work from left to right. Turn work by 90° and sew over previous stitching. A darning hoop is recommended for easier sewing and better results.
Note:
Stippling:
Set the machine for straight stitch.
1
2
3
EN
4
Page 53
36
Zurcido y bordado libre
* El prensatelas es un accesorio opcional
no suministrado con su máquina.
Instale la (1)
Retire (2) Fije en la barra prensatelas. La palanca (a) debe estar detrás del tornillo de sujeción de la aguja (b). Presione el prensatelas de zurcir y bordar con firmeza desde atrás con el dedo índice y apriete el tornillo (c). (3) Para zurcir, primero debe coser alrededor del agujero (para asegurar los hilos). (4)
Primera hilada: Trabaje siempre de izquierda a derecha. Gire el trabajo en 1/4 y realice una sobrecostura. Un anillo de bordar/ zurcir es recommendable para facilitar y obtener mejores resultados. Cosa en puntada recta o Satin controlando el movimiento de la tela. Utilizando el prensatelas (opcional) de zurcir, le servirá como guía en su costura.
se realiza sin el sistema de avance interno de la de coser. El movimiento de la tela es controlada por el operador. Es necesario coordinar la velocidad y el movimiento de la tela.
Cosa una puntada recta. Usando el pie opcional para zurcir le servirá de guía a usted para coser en un estilo serpenteante para crear pequeñas lineas de curvatura para aguantar capas de tela y de bateo.
Nota:
Punteado:
de bordado libre
placa cubre impelentes.
el porta-prensatelas.
el prensatelas de zurcir y bordar
la costura
El zurcido y el bordado libre
máquina
de la costura
* Le pied de raccommodage est un accessoire optionnel qui
n'est pas inclus avec votre machine.
Placer la plaque de reprisage sur la plaque aiguille. (1)
Retirer le pied presseur et l'attache. (2) Fixer le pied pour raccommodage à la tige du pied presseur. Le levier (a) doit se trouver derrière, au-dessus de la vis de fixation de l'aiguille (b). Avec l'index, appuyer fermement par l'arrière sur le pied a repriser, puis serrer la vis (c). (3) Pour repriser, commencer par coudre autour du rebord du trou (pour sécuriser le fil). (4)
Premier rang: Toujours débuter de la gauche vers la droite. Tournez ensuite votre travail de 90 degrés (1/4 de tour) et coudre par dessus les points cousus précédemment. L'utilisation d'un cerceau pour broderie est recommandé pour obtenir de meilleurs résultats et ce plus facilement.
Le raccommodage avec mouvement libre se fait sans utiliser le système d'entraînement interne de la machine à coudre. L'opérateur contrôle le mouvement du tissu. Il est nécessaire de coordonner la vitesse d'exécution de la couture et le mouvement du tissu.
Cousez des lignes de points droits aleatoires pour couvrir et retenir les épaisseurs d'une courte pointe.
Note:
Matelassage pointillé:
Reprisage et matelassage pointillé
F
E
Page 54
1
2

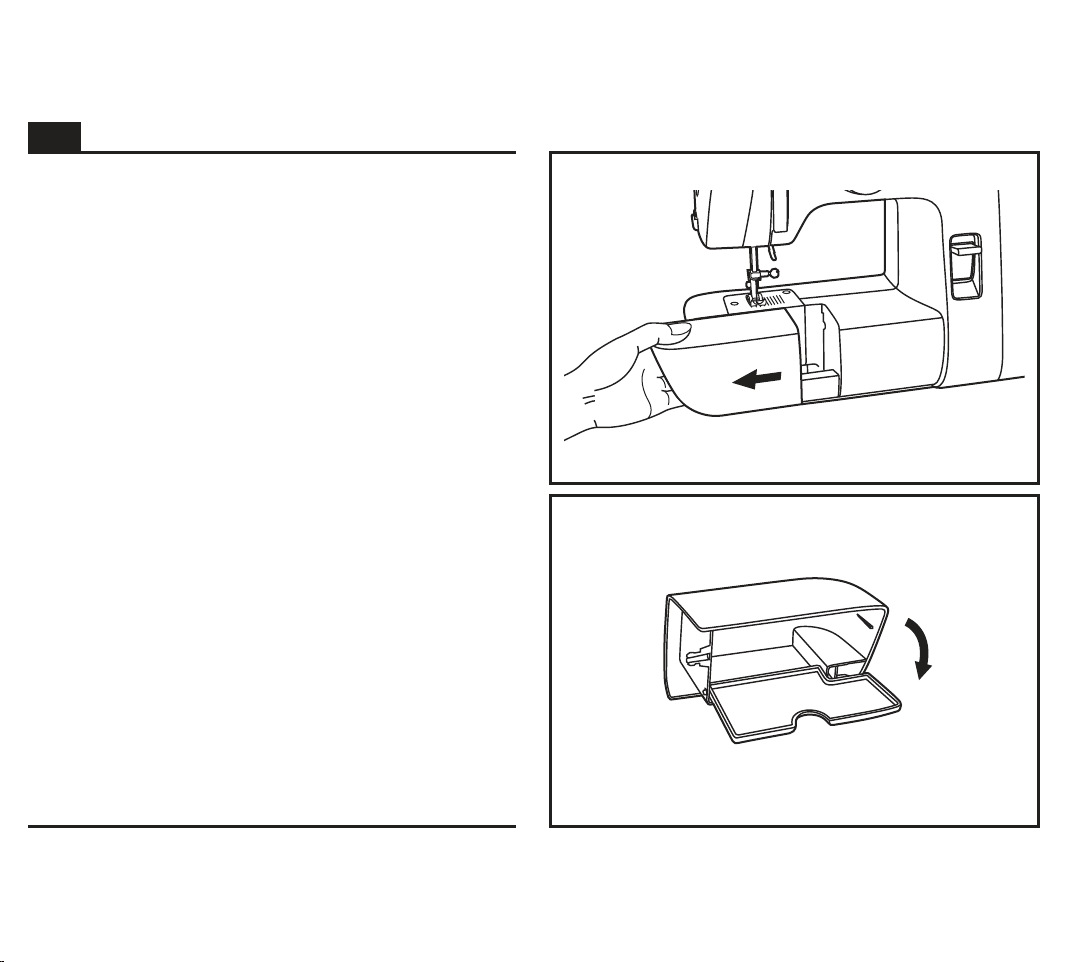

Installing the Removable Extension Table
37
Hold the removable extension table horizontally, and push it in the direction of the arrow. (1)
To remove the extension table, pull it toward the left.
The inside of the removable extension table can be utilized as an accessory box.
To open, flip cover down as shown. (2)
EN
Page 55
38
Instalación de la cubierta removible
Coloque la máquina en una superficie estable, empuje la cubierta removible como indica la flecha, y luego jale hacia afuera. (1)
El interior de la cubierta removible, se puede utilizar para guardar los accesorios de la máquina.
Para abrirla, elévela siguiendo la dirección de la flecha. (2)
Maintenir le bras amovible en position horizontale et le pousser dans la direction de la flèche. (1)
Pour enlever le bras amovible, tirez vers la gauche.
L'intérieur du bras amovible peut être utilisé comme boîte de rangement pour les accessoires.
Pour ouvrir, tirer vers vous comme indiqué. (2)
Installation du bras amovible
F
E
Page 56
Attaching the Presser Foot Shank
39
EN
1
3
2

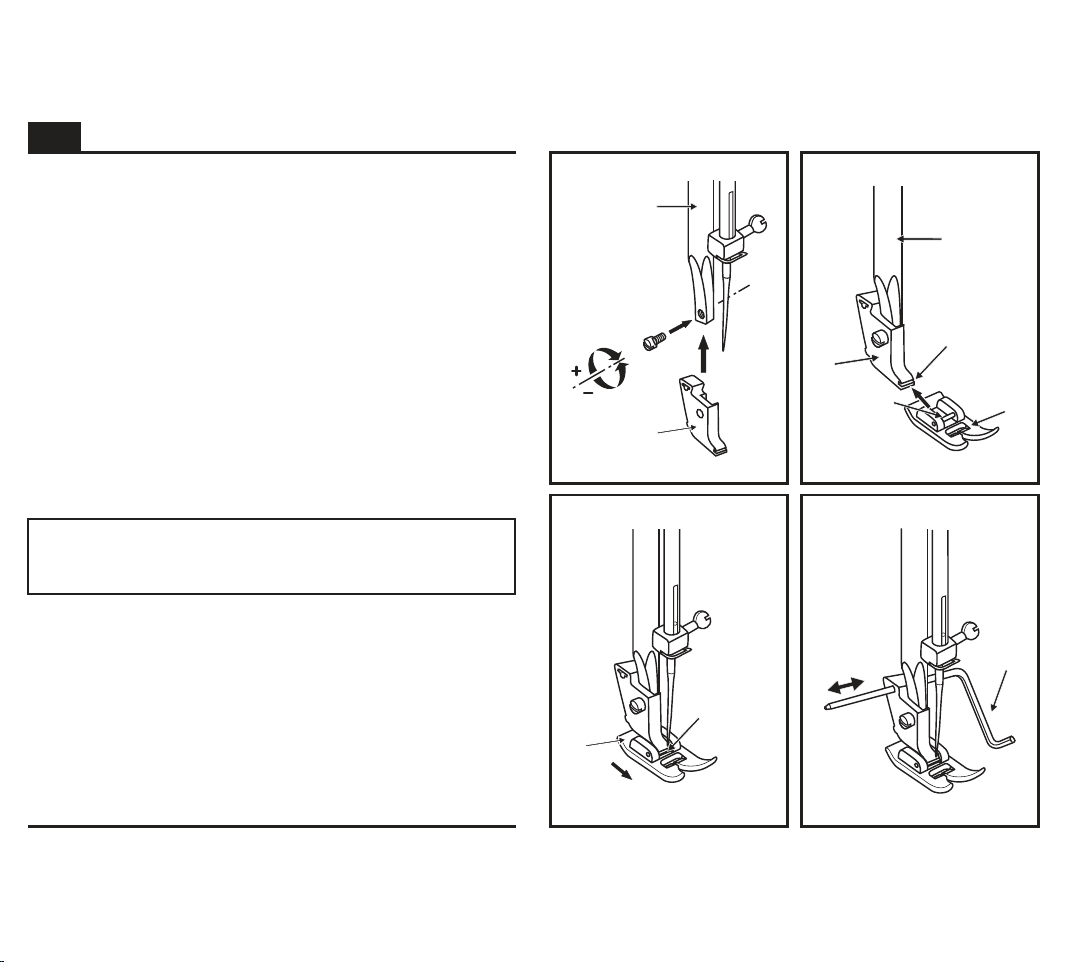

Raise the presser bar (a) with the presser foot lifter. Attach the presser foot shank (b) as illustrated. (1)
Install the pin (d) of the presser foot (e) into the cut-out (c) of the presser foot lifer. (2)
Push the presser foot (e) to disengage from the cut-out (c). (3)
Attach the edge/quilting guide (f) in the slot as illustrated. Adjust as needed for hems, pleats, quilting, etc. (4)
Turn power switch to off ("O") when carrying out any of the above operations!
Attaching the presser foot
Removing the presser foot
Attaching the edge/quilting guide
Attention:
4
e
c
f
a
b
a
c
d
e
b
Page 57
40
E F
Colocación del portaprensatelas Fixez le support du pied presseur
Eleve la barra del presatelas (a). Coloque el portaprensatelas (b) según se ilustra. (1)
Instale el pasador (d) del prensatelas (e) en la saliente (c) de la base que levanta el prensatelas. (2)
Empuje el prensatelas (e) para separarlo del sujetador (c). (3)
Coloque la guía de acolchado (f) en la ranura según se ilustra. Ajuste de acuerdo a sus necesidades de costura. (4)
Gire el interruptor principal a la posición ("O") cuando realice cualquiera de las anteriores operaciones.
Colocando el prensatelas
Removiendo el prensatelas
Colocación de la barra guía de acolchado
Atención:
Relever la barre du pied (a) à l'aide du levier du pied presseur. Attacher le support du pied presseur (b) comme illustré. (1)
Insérez la tige (d) sur le pied presseur (e), dans l'encavure du support du pied presseur (c). (2)
Pousser le pied presseur (e) pour le désengager de l'attache (c). (3)
Poser le guide-borde/guide pour courte-pointe (f) dans la rainure, comme illustré. Régler au besoin pour les ourlets, pils, courte-pointe, etc. (4)
Eteindre l'interrupteur (sur "O") lorsque vous effectuez l'une des operations ci-dessus!
Fixez le pied presseur
Retirer le pied presseur
Poser le guide-bord/guide pour courte-pointe
Attention:
Page 58
41
Heavy woolen, overcoat fabrics, upholstery fabrics, some leathers and vinyls.
EXPLANATION
Standard sharp needles. Sizes range thin to large. 9 (70) to 18 (110).
Semi-ball point needle, scarfed. 9 (70) to 18 (110).
Leather needles. 12 (80) to 18 (110).
SINGER
®
2020
SINGER
®
2045
SINGER
®
2032
9-11 (70-80)
11-14 (80-90)
14 (90)
16 (100)
18 (110)
NEEDLE, FABRIC, THREAD SELECTION GUIDE
NEEDLE SIZE
FABRICS
THREAD
NEEDLE, FABRIC SELECTION
IMPORTANT: Match needle size to thread size and weight of fabric.
Lightweight fabrics-thin cottons, voile, silk, muslin, interlocks, cotton knits, tricots, jerseys, crepes, woven polyester, shirt & blouse fabrics.
Light-duty thread in cotton, nylon, polyester or cotton wrapped polyester.
Medium weight fabrics-cotton duck, woolen, heavier knits, terrycloth, denims.
Heavyweight fabrics-canvas, woolens, outdoor tent and quilted fabrics, denims, upholstery material (light to medium).
Heavy duty thread, carpet thread.
Most threads sold are medium size and suitable for these fabrics and needle sizes. Use polyester threads on synthetic materials and cotton on natural woven fabrics for best results. Always use the same thread on top and bottom.
Medium weight fabrics-cotton, satin, kettlecloth, sailcloth, double knits, lightweight woolens.
NEEDLES TYPE OF FABRIC
Natural woven fabrics-wool, cotton, silk, etc. Not recommended for double knits.
Natural and synthetic woven fabrics, polyester blends. Knits-polyesters, interlocks, tricot, single and double knits.
Also sweater knits, Lycra , swimsuit fabric, elastic.
®
Leather, vinyl, upholstery. (Leaves smaller hole than standard large needle.)
Note :
1. For best sewing results always use genuine SINGER needles.
2. Replace needle often (approximately every other garment ) and/ or at first thread breakage or skipped stitches.
3. Use a backing for fine or stretchy fabrics.
®
eedle/ Fabric/ ThreadN Chart
EN
Page 59
42
Guía de selección de agujas/ telas/ hilos
GUÍA DE SELECCIÓN DE AGUJAS/ TELAS/ HILOS
CALIBRE DE LA
AGUJA
TELA HILO
9-11 (70-80)
11-14 (80-90)
Telas de poco peso - algodones delgados, Voile, sarga, seda, muselina, interlocks (puntadas entrelazadas), tejidos de algodón, tricots, jerseys, crepés, poliester tejido, telas para camisas y blusas.
Telas de peso medio, raso, lona, tela de velas, géneros de punto doble, tejidos de lana.
Telas de peso medio, tejidos de lona, tejidos de lana cardada, tejidos de punto gruesos, mezclilla.
Telas pesadas - lonas, tejidos de lana cardada, tejidos acolchados y lona para tiendas de campaña de exteriores, mezclillas, material de tapiceria (ligero a medio).
Tejidos de lana cardada gruesos, tejidos para abrigos de vestir, tejidos para tapicerías y, algunos cueros.
Agujas de afilado normal. Gama de tamaño desde delgada a grande: 9 (70) a 18 (110).
Agujas de punta semiesférica, biselada. 9 (70) a 18 (110).
Agujas para cuero. 11 (80) a 18 (110).
NOTA IMPORTANTE: Hay que adaptar el tamaño de la aguja al tamaño del hilo y al peso del la tela. SELECCIÓN DE AGUJA Y DE TELA
Telas de tejido normal - lana. Algodón, seda, etc. No recomendada para tejidos de punto.
Tejidos naturales y sintéticos, mezclas de poliester, tejidos de punto poliester entrelazados, tricots, puntos simples y dobles. También puntos de jerseys, Licra , tejidos para trajes de baño, tejidos elásticos.
®
14 (90)
16 (100)
18(110)
Hilo ligeros en algodón, nylon, poliester o poliester bordado.
La mayoría de los hilos son de tamaño medio y adecuados para estos tejidos y tamaños de aguja. Use hilos de poliester en materiales sintéticos y de algodón en los tejidos naturales para obtener mejores resultados. Use siempre el mismo hilo en el las partes superior e inferior.
Hilo robusto, hilo para alfombras.
AGUJAS EXPLICACION
TIPO DE TEJIDO
Cuero, vinilo, tapicería (deja un agujero más pequeño que la aguja grande estándar.
SINGER 2020
®
SINGER 2045
®
SINGER 2032
®
Nota:
1.Para mejores resultados de la costura, utilice solamente agujas SINGER originales.
2.Cambie la aguja con frecuencia (aproximadamente cada dos prendas) y/ o a los primeros hilos rotos o fallas en las puntadas.
®
3.Para las telas finas y extensibles, utilice un material de refuerzo.
E
Page 60
43
Table de correspondance de l'aiguille, du tissu et du fil
GUIDE DE SÉLECTION DE L'AIGUILLE, DU TISSU ET DU FIL
9-11 (70-80)
11-14 (80-90)
14 (90)
16 (100)
18 (110)
Tissus légers, cotons légers, voile, serge, soie, mousseline, Qiana, tissu interlock, tricots de coton, tricots, jerseys, crêpes, polyester tissé, tissus pour chemises et blouses.
Tissus d'épaisseur moyenne, coton, satin, kettlecloth, tissu de marine, jersey double, lainages légers.
Tissus d'épaisseur moyenne, ciré en coton, lainage, jerseys plus épais, tissus éponge et jeans.
s
Tissus pais, canevas, lainage, tentes et tissus courtepointe, jeans, tissus pour rembourrage (l gers et moyens).
é
é
Lainage , tissus pour manteaux et pardessus, tissus pour rembourrage, certains cuirs et vinyle.
épais
File de coton léger, nylon, polyester ou de coton enrobé de polyester.
La plupart des types de fil vendus sont de calibre moyen et conviennent pour ces tissus et dimensions d'aiguille. Utiliser un fil polyester pour des tissus synth tiques et un fil de coton pour les fibre naturelles et tiss es pour un meilleur r sultat. Toujours utiliser le m me fil sur la bobine et dans la canette.
s
é
é
éê
Fil résistant, fil pour tapis.
DIMENSIONS DE
L'AIGUILLE
TISSUS
FIL
IMPORTANT: Adapter les dimensions de l'aiguille au fil et é .à la qualit du tissu
AIGUILLES
SINGER 2020
®
SINGER 2045
®
SINGER 2032
®
EXPLICATIONS
Aiguille pointue réglementaire. La dimension varie de fine à grande. 9 (70) à 18 (110).
Aiguille à pointe ronde. 9 (70) à 18 (110).
Aiguilles pour cuir 12 (80) à 18 (110).
TYPE DE TISSU
Tissus naturels tissés laine, coton, soie, etc. Qiana. N'est pas recommandé pour des jerseys doubles.
Tissus naturels et synthétiques tissés, mélanges polyester, tricots en polyester, tissus interlock, jerseys simples et doubles. Également, tissus en , tissus pour maillots de bain, tissus
lastiques.
Lycra
é
®
Cuir, vinyle, tissus pour rembourrage. (Fait de plus petits trous que les grandes aiguilles standard).
SÉLECTION DE L'AIGUILLE ET DU TISSU
NOTE:
1.Pour de meilleurs résultats, n'utilisez que des aiguilles authentiques SINGER .
®
2.Remplacez régulièrement l'aiguille (chaque fois que vous commencez un nouveau vêtement) et/ ou quand le fil casse ou les points sautent. Pour les tissus fins et extensibles, utilisez un materiau de renfort.3.
F
Page 61
Darning Plate
44
For certain types of work, (e.g. darning or free-hand embroidery), the darning plate must be used.
Install the darning plate as illustrated.
For normal sewing, remove the darning plate.
For free-motion sewing it is recommended to use a darning/embroidery foot, available as an optional accessory from authorized SINGER retailers. (See page 9 for part number of darning/embroidery foot)
®
EN
Page 62
45
Placa cubre impelentes
Si la ropa no tiene que ser guiada por la máquina, como por ejemplo para zurcir o para bordar a mano libre, etc. entonces hay que colocar la placa cubre impelentes.
Instalar la placa cubre impelentes según la ilustración.
Para los trabajos comunes, quitar la placa cubre impelentes.
Para el bordado libre se recomienda usar un prensatelas para zurcir/bordar, el cual es un accesorio opcional con los Distribuidores Autorizados . (Ver página 9 para número de parte del Prensatelas para bordado y zurcido)
SINGER
®
Pour certains types de travaux, (par ex. reprisage ou broderie à main levée), la plaque à repriser doit être utilisée.
Installer la plaque à repriser comme illustré.
Pour la couture normale, retirer la plaque à repriser.
Pour la couture à main libre il est recommandée d'utiliser un pied à reprisage/ broderie, disponible comme accessoire optionnel chez votre revendeur autorisé SINGER . (Voir page 9 pour le numéro de pièce du pied à reprisage/ broderie)
®
Plaque à repriser
F
E
Page 63
46
1
2
Inserting & Changing Needles
Change the needle regularly, especially if it is showing signs of wear and causing problems. For best sewing results always use SINGER Brand Needles.
Insert the needle
A. Loosen the needle clamp screw and tighten again after
inserting the new needle. (1) B. The flat side of the shaft should be towards the back. C/D.Insert the needle as far up as it will go.
Turn power switch to off ("O") before inserting or removing the needle.
Needles must be in perfect condition. (2)
Problems can occur with: A. Bent needles B. Damaged points C. Blunt needles
®
Attention:
as illustrated as follows:
A
C
B
A
B
C
D
1
2
EN
Page 64
47
Colocación y cambio de agujas
Cambie la aguja preiódicamente, sobre todo si muestra signos de desgaste y origina problemas. Para mejores resultados de la costura, utilice siempre agujas originales de SINGER .
Inserta la aguja como se ilustra:
A. Afloje el tornillo de abrazadera de la aguja y vuélvalo
a apretar después de insertar la aguja nueva. (1)
B. El lado plano de debe quedar hacia la parte
posterior.
C/D. Inserte la aguja lo más arriba posible.
interruptor principal ("O") antes de insertar o
retirar la aguja.
Las agujas deben estar en (2)
Pueden producirse problemas con: A. Agujas torcidas B. C.
®
Atención:
Puntas deterioradas Agujas despuntadas
la
la aguja
Apague el
buenas condiciones.
Insertion et changement d'aiguille
Remplacer l'aiguille régulièrement, plus particulièrement si elle indique des signes d'usure et cause des problèmes. Pour obtenir les meilleurs résultats, toujours utiliser des aiguilles fabriquées par SINGER .
Insérer l'aiguille tel qu'indiqué:
A. Desserrer la vis du pince aiguille et la resserrer après
avoir inséré une nouvelle aiguille. (1) B. Le côté plat de la tige doit être face à l'arrière. C/D.Insérer l'aiguille jusqu'au bout.
Mettre l'interrupteur d'alimentation sur arrêt ("O") avant d'insérer ou de retirer l'aiguille.
Les aiguilles doivent être en parfait état. (2)
Des problèmes peuvent survenir si: A. L'aiguille est tordue B. L'extrémité de l'aiguille est endommagée C. L'aiguille est épointée
®
Attention:
F
E
Page 65
EN
Attention:
Remove the needle plate:
Cleaning the feed dogs:
Cleaning and lubricating the hook:
Important:
Disconnect the machine from the electrical supply by removing the plug from the main socket. When cleaning the machine, it must always be disconnected from the electrical supply.
Turn the handwheel until the needle is fully raised. Open the hinged front cover and unscrew the needle plate screws with the screw driver. (1)
Use the brush supplied to clean the whole area. (2)
Remove the bobbin case. Snap the two hook retaining arms (3) outwards. Remove the hook race cover (4) and the hook (5) and clean with a soft cloth. Lubricate at the point (6) (1-2 drops) with sewing machine oil. Turn the handwheel until the hook race (7) is in the left position. Replace the hook (5). Replace the hook race cover and snap back the two hook retaining arms. Insert the bobbin case and bobbin and replace the needle plate.
Fabric lint and threads must be removed regularly. Your machine should be serviced at regular intervals at one of our service centers.
Maintenance
48
4
5
6
7
3
1 2
Page 66
49
E F
Entretien de la machine
Mantenimiento de la máquina
Atención:
Quitar la placa de la aguja:
Limpieza del transportador:
Limpieza y aceitado de la lanzadera:
Importante:
Antes de la limpieza desconectar la máquina quitando el enchufe de la red eléctrica.
Girar el volante hasta que la aguja este en el punto más alto. Abrir la tapa frontal y sacar los tornillos de la placa de aguja con el destornillador. (1)
Sacar el porta-canillas. Limpiar bien toda la zona con una brocha. (2)
Sacar el porta-canillas. Girar los dos gatillos de sujeción hacia afuera como en la ilustración.
Sacar la tapa del carril (4) y la lanzadera (5). Limpiar todo con una brocha suave.
Poner 1-2 gotas de aceite de máquina de coser en el (6). Girar el volante hasta que el carril de la lanzadera (7) esté en la
izquierda. Poner la lanzadera (5) y la tapa del carril (4). Cerrar de nuevo los dos gatillos de sujeción (3). Meter de nuevo
el porta-canillas y la placa de la aguja.
De vez en cuando se deben quitar los residuos de hilo y el polvo. Para que su máquina de coser esté siempre en buenas
condiciones, es recommendable un chequeo periódico en uno de nuestros centros de servicio técnico.
Attention:
Enlever la plaque à aiguille :
Nettoyage des griffes d'entraînement:
Nettoyage et huilage du crochet:
Remarque importante
Débranchez la machine avant toute opération de nettoyage.
Pour retirer la plaque à aiguille, mettez l'aiguille dans sa position la plus haute en tournant le volant.
Ouvrez le couvercle d'accès. Avec le tournevis, desserrez les 2 vis (1) et enlevez la plaque à aiguille.
Retirez la boîte à canette. Nettoyez à fond à l'aide du pinceau. (2)
Retirez la boîte à canette. Tournez les deux fixations du crochet (3) vers l'extérieur (voir dessin). Enlevez l'anneau de fixation du crochet (4) et le crochet (5) et nettoyez-les avec un chiffon doux. Mettez1à2gouttes d'huile pour machines à coudre à la coursière du crochet (6). Tournez le volant jusqu'à ce que la coursière du crochet (7) soit à gauche. Remettez le crochet et l'anneau de fixation du crochet et repoussez les deux fixations vers l'intérieur. Remettez la boîte à canette et la plaque à aiguille.
: Enlevez régulièrement la poussière et les déchets de fil susceptibles d'encrasser la machine. Pour maintenir votre machine en parfait état de marche, faites-la réviser régulièrement par notre service après-vente.
Page 67
50
Troubleshooting Guide
Problem Cause Correction
Upper thread breaks
Lower thread breaks
Skipped stitches
Needle breaks
Loose stitches
Seams gather or pucker
Uneven stitches, uneven feed
The machine is noisy
The machine jams
1. The machine is not threaded correctly.
2. The thread tension is too tight.
3. The thread is too thick for the needle.
4. The needle is not inserted correctly.
5. The thread is wound around the spool holder pin.
6. The needle is damaged.
1. The bobbin case is not inserted correctly.
2. The bobbin case is threaded wrong.
3. The lower thread tension is too tight.
1. The needle is not inserted correctly.
2. The needle is damaged.
3. The wrong size needle has been used.
4. The foot is not attached correctly.
1. The needle is damaged.
2. The needle is not correctly inserted.
3. Wrong needle size for the fabric.
4. The wrong foot is attached.
1.The machine is not correctly threaded.
2. The bobbin case is not correctly threaded.
3. Needle/ fabric/ thread combination is wrong.
4. Thread tension wrong.
1.The needle is too thick for the fabric.
2. The stitch length is wrong adjusted.
3. The thread tension is too tight.
4. Fabric puckers.
1. Poor quality thread.
2. The bobbin case is wrong threaded.
3. Fabric has been pulled.
1. Lint or oil have collected on the hook or needle bar.
2. The needle is damaged. Thread is caught in the hook.
1. Rethread the machine.
2. Reduce the thread tension. (lower number)
3. Select a larger needle.
4. Remove and reinsert the needle. (flat side towards the back)
5. Remove the reel and wind thread onto reel.
6. Replace the needle.
1. Remove and reinsert the bobbin case and pull on the thread. The thread should pull easily.
2. Check both bobbin and bobbin case.
3. Loosen lower thread tension as described.
1. Remove and reinsert needle. (flat side towards the back)
2. Insert a new needle.
3. Choose a needle to suit the thread and fabric.
4. Check and attach correctly.
1. Insert a new needle.
2. Insert the needle correctly. (flat side towards the back)
3. Choose a needle to suit the thread and fabric.
4. Select the correct foot.
1. Check the threading.
2. Thread the bobbin case as illustrated.
3. The needle size must suit the fabric and thread.
4. Correct the thread tension.
1. Select a finer needle.
2. Readjust the stitch length.
3. Loosen the thread tension.
4. Use a backing for fine or stretchy fabrics.
1. Select a better quality thread.
2. Remove bobbin case, thread and insert correctly.
3. Do not pull on the fabric while sewing, let it be taken up by the machine.
1. Clean the hook and feed dog as described.
2. Replace the needle.
Remove the upper thread and bobbin case, turn the handwheel backwards and forwards by hand and remove the thread.
EN
Page 68
51
Problemas y soluciones
Problema
El hilo superior se rompe
La aguja se rompe
La costura se encoge, la tela se frunce
Puntadas arraste no uniforme
La máquina hace ruido
Máquina obstruida
Salto de puntadas
Puntadas sueltas
desiguales,
Causa
1. La máquina está mal enhebrada.
2. La tensión del hilo es demasiado fuerte.
3. El hilo es demasiado grueso para la aguja.
4. La aguja no está colocada correctamente.
5. El hilo se ha enredado en
6. La aguja está torcida o despuntada.
1. La aguja no está colocada correctamente.
2. La aguja está torcida o despuntada.
3. Se ha una aguja incorrecta.
4. Se ha un prensatelas incorrecto.
1. La aguja está torcida o despuntada.
2. La aguja no está colocada correctamente.
3. Grosor incorrecto de la aguja para la tela.
4. Se ha un prensatelas incorrecto.
1. La máquina está mal enhebrada.
2. La está mal enhebrada.
3. La combinación de aguja/ tela/ hilo está mal.
4. La tensión de hilo es inadecuada.
1. La aguja es demasiado gruesa para el tejido.
2. El largo de la puntada está mal regulado.
3. La tensión del hilo es demasiado fuerte.
4. La tela está arrugada.
1. Calidad de hilo deficiente.
2. La está mal enhebrado.
3. La tela está
1. en el garfio o en la barra prensatelas.
2. La aguja dañada.
El hilo está en el gancho.
la caja bobina.
colocado colocado
colocado
caja bobina
caja bobina
tensionada.
Pelusa pegada
atorado
Solución
Disminuir
lado plano
Comprobar colocado
Revisar la puntada
caja bobina
calibre
correctamente
la caja bobina
deje que avance al
ritmo de la máquina.
bobina
1. Enhebrar la máquina correctamente.
2. la tensión del hilo superior. (número menor)
3. Usar una aguja más gruesa.
4. Colocar la aguja correctamente. (el lado plano hacia atrás)
5. Sacar la bobina y devanar el hilo.
6. Cambiar la aguja.
1. Colocar la aguja correctamente. (el hacia atrás)
2. Cambiar la aguja
3. Adaptar la aguja al tejido y al hilo.
4. si se ha el prensatelas adecuado.
1. Cambiar la aguja
2. Colocar la aguja correctamente. (el lado plano hacia atrás)
3. Adaptar la aguja al tejido y al hilo
4. Usar el prensatelas correcto.
1.
2. Enhebrar la según se ilustra.
3. El de la aguja debe ser apto para la tela y el hilo.
4. Corregir la tensión del hilo.
1. Usar una aguja más fina.
2. Regular el largo de la puntada.
3. Aflojar la tensión del hilo.
4.
1. Seleccionar un hilo de mejor calidad.
2. Retirar la y re-enhebrar e insertar correctamente.
3. No tire de la tela cuando está cosiendo,
1. Limpiar el garfio y el transportador conforme a las instrucciones.
2. Cambiar la aguja.
Retirar el hilo superior y la , girar a mano el volante hacia atrás y adelante y eliminar los restos de hilo.
Para las telas finas y extensibles, utilice un material de refuerzo.
E52F
Page 69
Problème Cause Solution
Le fil supérieur casse
Le fil inférieur casse
Points manqués
L'aiguille casse
Points lâches
Entraînement irrégulier
La machine se bloque
enfilée.
du porte bobine.
1. Le boîtier n'est pas bien inséré.
2. Le boîtier n'est pas bien enfilé.
3. La tension inférieure est trop élevée.
Le mauvais pied a été utilisé.
Le boîtier n'est pas bien enfilé.
L'aiguille est trop grosse pour le tissu.
4. Le tissu est froncé.
Le boîtier n'est pas bien enfilé.
De la poussière ou de l'huile s'est accumulée sur le
crochet ou la barre d'aiguille.
Du fil est coincé dans le crochet.
1. Réinsérer le boîtier de façon correcte.
2. Contrôler la canette et le boîtier.
3. Réduire la tension du fil de canette.
Vérifiez et fixez le bon pied de biche.
Enfiler à nouveau correctement Choisir une aiguille/ fil /tissu adéquat
4.
l'inserer correctement
Laisser la machine
entraîner le tissu.
s
Retirer le fil supérieur et la bobine, tourner manuellement le volant vers l'avant et vers l'arrière puis retirer les restes de fil.
La couture fronce
Points irréguliers,
La machine est bruyante
1. La machine n'est pas correctement
2. La tension du fil est trop élevée.
3. Le fil est trop gros pour l'aiguille.
4. L'aiguille n'est pas bien insérée.
5. Le fil est enroulé autour
6. L'aiguille est endommagée.
1. L'aiguille n'est pas bien insérée.
2. L'aiguille est endommagée.
3. Une aiguille de dimensions incorrectes a été utilisée.
4.
1. L'aiguille est endommagée.
2. L'aiguille n'est pas bien insérée.
3. Aiguille de mauvaises dimensions pour le tissu.
4. Le mauvais pied a été fixé.
1. La machine n'est pas correctement enfilée.
2.
3. La combinaison aiguille/ tissu/ fil n'est pas la bonne.
4. La tension du fil est mauvaise.
1.
2. La longueur de point n'a pas été bien ajustée.
3. La tension du fil est trop élevée.
1. Le fil est de qualité inférieure.
2.
3. Le tissu a été tiré.
1.
2. L'aiguille est endommagée.
1. Réenfiler la machine.
2. Réduire la tension. (valeur inférieure)
3. Choisir une aiguille plus grosse.
4. La retirer et la réinsérer. (côté plat vers l'arrière)
5. Retirer la canette et enrouler le fil.
6. Remplacer.
1. La retirer et la réinsérer. (côté plat vers l'arrière)
2. Remplacer.
3. Choisir une aiguille convenant au fil et au tissu.
4.
1. Insérer une nouvelle aiguille.
2. Insérer l'aiguille correctement. (côté plat vers l'arrière)
3. Choisir une aiguille convenant au fil et au tissu.
4. Choisir le bon pied.
1. Vérifier l'enfilage.
2. .
3. .
4. Corriger la tension du fil.
1. Choisir une aiguille plus fine.
2. Réajuster la longueur de point.
3. Réduire la tension.
1. Choisir un fil de meilleure qualité.
2. Retirer la canette réenfiler et .
3. Ne pas tirer sur le tissu en cousant.
1. Nettoyer le crochet et es griffes d'entraînement comme décrit.
2. Remplacer.
Para las telas finas y extensibles, utilice un material de
refuerzo.
Guide de dépannage
Page 70
Page 71
Page 72
021MAXXXXX(EN.ES.FR)
Please note that on disposal, this product must be safely recycled in accordance with relevant National legislation relating to electrical/electronic products. Do not dispose of electrical appliances as unsorted municipal waste, use separate collection facilities. Contact your local government for information regarding the collection systems available. When replacing old appliances with new ones, the retailer may be legally obligated to take back your old appliance for disposal free of charge. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the groundwater and get into the food chain, damaging your health and well-being.
Veuillez noter qu'en cas de mise au rebut, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. Ne jetez pas les appareils électriques avec les ordures municipales générales, utilisez des centres de collecte prévus à cette fin. Contactez votre gouvernement local pour obtenir des informations au sujet des systèmes de collecte disponibles. Lorsque vous remplacez un ancien appareil par un nouveau, le distributeur peut être légalement obligé de reprendre votre ancien appareil pour le mettre au rebut, sans frais. Le dépôt d'appareils électriques dans une décharge municipale présente le risque de fuite de substances dangereuses dans les nappes phréatiques, qui peuvent ensuite s'introduire dans la chaîne alimentaire, devenant ainsi un risque pour votre santé et votre bien-être.
Recuerde que este producto se debe reciclar de un modo seguro en cumplimiento de la legislación nacional pertinente relacionada con los productos eléctricos/ electrónicos. No elimine los aparatos eléctricos como residuos urbanos sin clasificar, utilice los centros de recolección especial. Para información relacionada con los sistemas de recolección disponibles, póngase en contacto con su entidad local. Cuando sustituya aparatos antiguos por otros nuevos, el distribuidor podría estar obligado por ley a recoger su vieja máquina para reciclarla gratuitamente. Si se abandonan aparatos eléctricos en un vertedero, pueden producirse fugas de sustancias peligrosas en el terreno y llegar a la cadena alimentaria, dañando su salud y bienestar.
E
EN
F
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
