Singer HARMONY 2662 User Manual

model

2662

Návod k obsluze šicího stroje

N Á V O D K O B S L U Z E

model

2662

➩

Pro bezporuchový provoz šicího stroje Singer
dodržujte, prosíme, následující pokyny:

● Ručním kolečkem na pravé straně stroje otáčejte jen proti směru otáčení

hodinových ručiček

● Před zahájením práce a po jejím skončení zvedněte páčku pro zvedání

patky od horní úvratě

● Při zahájení šití přidržte konce obou nití za patkou, než ušijete několik

prvních stehů

● Používejte výhradně jehly SINGER ve správném typu a rozměru pro

materiál, který právě šijete. Jehla nesmí být tupá, ohnutá nebo jinak
poškozená

● Používejte kvalitní nitě, které se netřepí a nejsou navazované uzlíky

● Pravidelně čistěte podávací ústrojí a pouzdro cívky

Výrobce si vyhrazuje právo změnit některé části, jejich velikost, příslušenství a techno­logický proces výroby bez předchozího upozornění.

Přejeme Vám mnoho příjemných hodin strávených tvůrčí prací se šicím strojem
SINGER.

➩

OBAL VÝROBKU. Byly splněny povinnosti vyplývající ze zákona č. 477/ 2001
Sb.,o obalech,včetně uhrazení finančního příspěvku organizaci zajišt’ující využití
obalového odpadu. Doporučujeme uschovat po dobu záruky obal výrobku včetně
výplní, pro možnost bezpečného přepravení do servisního střediska.

ELEKTROODPAD. Byly splněny povinnosti vyplývající ze zákona

č. 185/2001 Sb., o odpadech včetně uhrazení finančního příspěvku organizaci za­jišťující recyklaci. ODLOŽTE NA MÍSTA K TOMU URČENÁ, NEODSTRAŇUJTE
SPOLU SE SMĚSNÝM KOMUNÁLNÍM ODPADEM.
Ekologická likvidace tohoto zařízení je zajištěna v rámci kolektivního systému
RETELA. Více informací: www.retela.cz

ODLOŽTE NA MÍSTO URČENÉ OBCÍ K UKLÁDÁNÍ ODPADU !

Obsah

Důležité bezpečnostní předpisy ....................................................................... 4

Popis stroje ...................................................................................................... 8

Nasazení horní cívky ......................................................................................... 9

Páka zdvihu, volič stehů. délka stehů .............................................................. 9

Uvedení stroje do provozu ..............................................................................10

Vypnutí podavače, pedál, spínač ....................................................................10

Příslušenství .................................................................................................. 11

Navíjení spodní cívky ..................................................................................... 12

Vkládání spodní cívky .................................................................................... 12

Navlékání nitě do stroje ............................................................................... 13

Automatické navlékání .................................................................................. 13

Vytažení spodní nitě ...................................................................................... 14

Výměna přítlačné patky.................................................................................... 14

Volba šířky stehu ............................................................................................. 15

Použití volného ramene .................................................................................. 15

Přímý steh a nastavení stehů .................................................................... 16 -17

Ta bulka látek, nití a jehel ..................................................................................18

Výměna jehly ....................................................................................................18

Lemování ......................................................................................................... 19

Slepý steh .........................................................................................................19

Hedvábný steh ..................................................................................................19

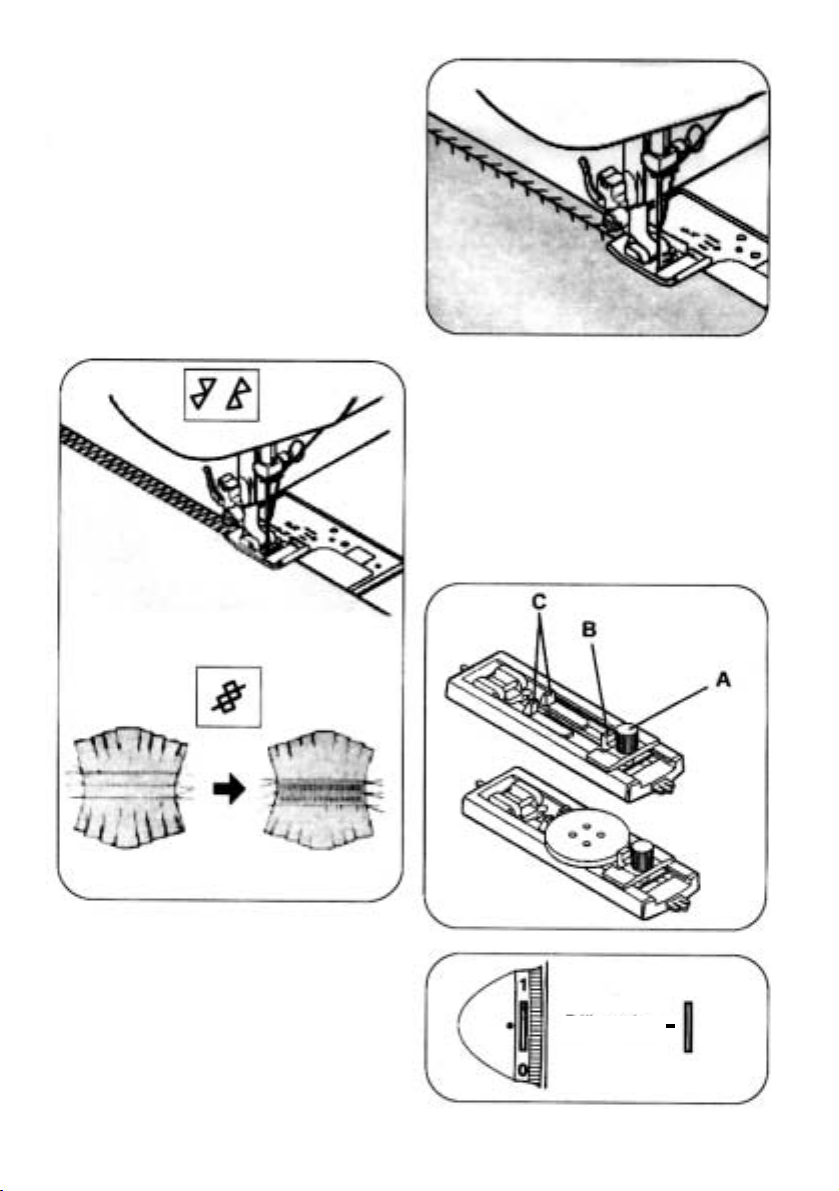

Prádlový steh ....................................................................................................20

Vícenásobný klikatý steh ..................................................................................21

Látání................................................................................................................ 21

Vyšívání, nášivky ..............................................................................................22

Vyrovnání pružných stehů ................................................................................23

Šití knoflíkové dírky ..................................................................................... 25

Přišívání knoflíků ............................................................................................. 28

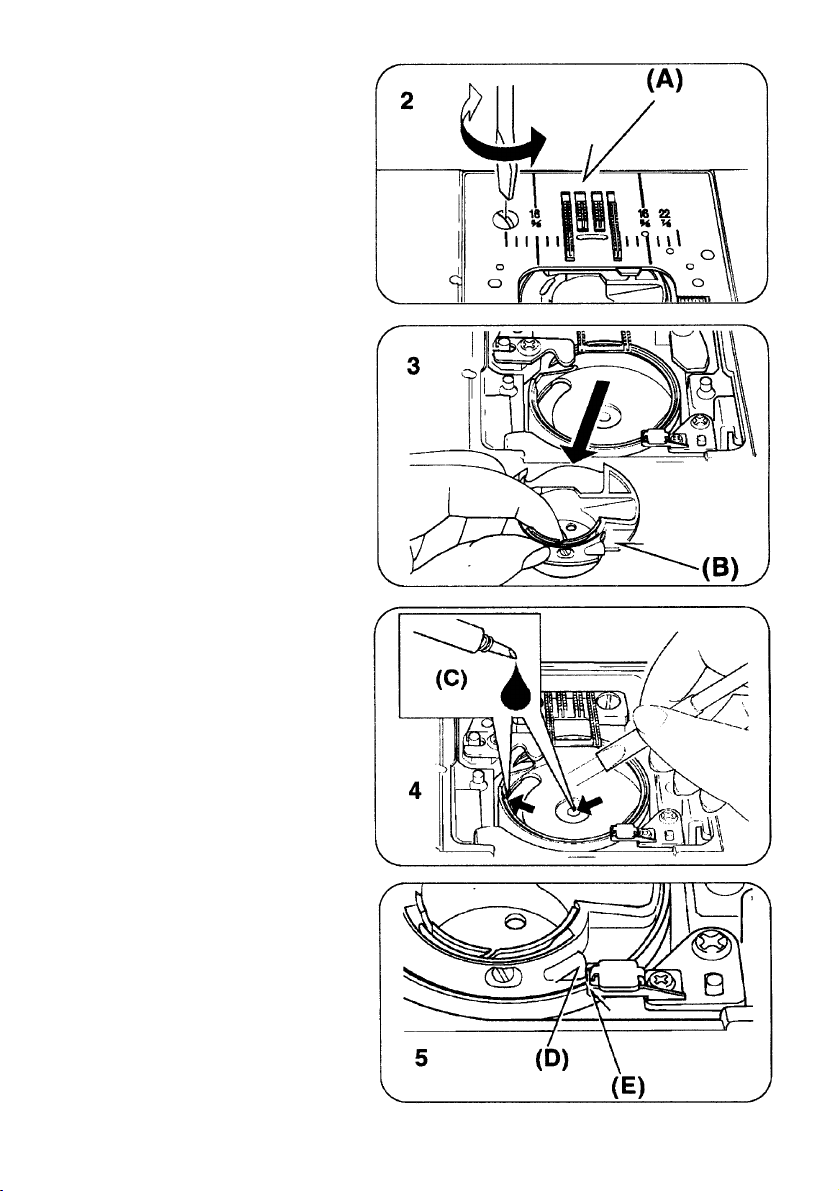

Údržba stroje .............................................................................................. . 28

Výměna žárovky .......................................................................................... 30

Odstranění drobných závad ................................................................... 31- 32

Zvláštní příslušenství ....................................................................................... 33

4

● Před používáním šicího stroje se řádně seznamte s „Návodem k obsluze

šicích strojů SINGER" a při dodržování uvedených pokynů se vyvarujete
rizikových situací, tkeré vám mohou způsobit újmu na zdraví nebo škodu na
majetku.

● Před zasunutím vidlice přívodního vedení šicího stroje do zásuvky pevného

elektrického rozvodu se ujistěte o tom, že napětí v síti odpovídá napětí
uvedenému na typovém štítku elektromotoru /230 V).

● Vidlici přívodního vedení šicího stroje je možno připojit pouze do zásuvky

pevného elektrického rozvodu, který je jištěn pojistkou max. 10A a je
v souladu s normou CŠN 33 1500 „Revize elektrického zařízení" pravidelně
revidován a splňuje požadavky příslušných norem ČSN.

● Po připojení šicího stroje k elektrické síti neponechávejte stroj bez dohledu

a zejména je nutno zamezit, aby k němu měly přístup děti, pro které je
jakákoliv činnost se strojem nebezpečná a proto je výrobcem šicího stroje
zakázána.

● Hlavní vypínač šicího stroje vypněte vždy před:

- seřizováním,

- výměnou nebo úpravou jehly,

- navlékáním nitě,

- vyjímáním pouzdra cívky,

- výměnou stehové desky,

- výměnou patky,

- snímáním ochranného krytu a desky podavače,

- mazáním stroje

- čištěním stroje

- výměnou žárovky,

- vytažením vidlice přívodního vedení ze zásuvky.

● Vytažení vidlice přívodního vedení ze zásuvky pevného elektrického rozvodu

je nutno provést vždy:

- před nanášením nebo jakékoliv manipulaci s šicím strojem,

- před ponecháním stroje bez dohledu,

- před dlouhodobou pracovní přestávkou

DŮLEŽITÁ BEZPEČNOSTNÍ UPOZORNĚNÍ

Tento šicí stroj je určen pro používání

v domácnosti, nikoliv pro dílenský provoz

5

POZOR !
Odpojení stroje od sítě neprovádějte tahem za přívodní kabel, ale
vytažením vidlice ze zásuvky.

● Používejte šicí stroj způsobem a pro účely popsané v „Návodu k obsluze

šicích strojů SINGER“. Používejte pouze příslušenství, které pro daný typ
šicího stroje výrobce určil.

● S nožním regulátorem zacházejte opatrně, nenechávejte jej volně spadnout

na podlahu a dbejte, aby regulátor nebyl zakryt cizím předmětem.

● Při šití dodržujte následující zásady:

- používejte zásadně správnou stehovou desku; nevhodná deska způsobuje
lámání jehel,

- nepoužívejte ohnuté jehly,

- Vaše prsty musí být vždy bezpečně vzdáleny od jehly resp. Od jehel
a všech ostatních pohybujících se dílů,

- během šití látku netahejte ani nepostrkujte; tahem látky může dojít
k poškození jehly, chapače, stehové desky a změně směru šití.

● Udržujte ventilační otvory stroje a nožního regulátoru čisté, zbavené prachu,

nití a nečistot. Nikdy nepracujte se strojem s uzavřenými ventilačními otvory.

● Před výměnou žárovky si ověřte, že původní žárovka je zcela

vychladlá.Žárovku vyměňujte zásadně za stejný typ. Po provedené výměně
se jistěte, že kryt osvětlení je připevněn zpět na šicí stroj.

● Neprovádějte úpravu řemene pohonu. Potřebné nastavení svěřte pouze

pověřené servisní organizaci.

● Při přenášení stroje používejte pouze držadlo umístěné na stroji.

● Šicí stroje SINGER splňují požadavky evropských norem na bezpečný

provoz dle ČSN EN 292-2 „Bezpečnost strojních zařízení. Základní pojmy.
Všeobecné zásady pro projektování. Část 2 „Technické zásady specifikace“
a to, co se týče:

- ekvivalentní hladiny akustického tlaku,

- špičkové hodnoty okamžitého akustického tlaku,

- hladiny akustického výkonu,

- odrušení rozhlasového a televizního příjmu, které je podle evropských
a českých norem pod mezí přípustného rušení pro obytné oblasti.

● Bezpečnost šicího stroje je dále zaručena při dodržování následujících

zásad:

- servis a veškeré opravy budou prováděny pouze pověřenými servisními
organizacemi fy SINGER,

6

Provozní hodiny/za rok Maximální doba revize

do 100 hod. 5 roků

od 100 do 250 hod. 2 roky

nad 250 hod. 1 rok

- při výměně součástek budou používány pouze originální díly SINGER pro
daný typ šicího stroje,

- šicí stroj bude vždy používán na rovném pracovním stolku,

- před uvedením stroje v činnost musí být uzavřeny kryty chapačů a kryt
válce (platí pro overlocky),

- šicí stroj nebude používán na volném prostranství,

- stroj nebude vystavován přímému slunečnímu svitu, horkému a vlhkému
prostředí,

- stroj nebude používán v prostředí ve kterém se pracuje s aerosoly nebo
s kyslíkem,

- do otvorů ve stroji nebudou zasouvány žádné předměty,

- šicího stroje, nožního regulátoru a přívodního kabelu se nebudete dotýkat
mokrou rukou ani mokrým hadříkem,

- veškeré drobné opravy na elektrickém zařízení bude provádět pouze
osoba znalá ve smyslu ČSN 33 2000-3 „Elektrotechnické předpisy.
Elektrická zařízení. Část 3: Stanovení základních charakteristik“ čl. 322
označení BA5,

- po dobu používání je uživatel v souladu s doporučením Českého
elektrotechnického svazu číslo ČES 33.03.94 „Kontroly elektrických
spotřebičů a pohyblivých přívodů během jejich používání“ povinen zajistit
provedení pravidelné kontroly elektrického zařízení šicího stroje podle
pracovního využití (počtu provozních hodin za rok) v následujících lhůtách:

Na šicím stroji je zakázáno pracovat:

- s mechanicky poškozeným kabelem nebo vidlicí,

- s poškozeným nebo nefunkčním vypínačem,

- po styku šicího stroje s vodou,

- po pádu stroje na podlahu,

- na měkké podložce, např. na lůžku nebo pohovce, kde může dojít k ucpání
větracích otvorů nebo převržení stroje.

Při vypínání stroje postupujte následujícím způsobem: Vypínač nastavte do po­lohy („O“) - vypnuto a pak vytáhněte zástrčku ze zásuvky.

7

Zástrčku nevytahujte tahem za přívodní kabel. Vytahujte vždy opatrně, zástrčku
netahejte za přívodní kabel.

Ve výše uvedených případech je nutno dát šicí stroj ke kontrole nebo opravě do
pověřených servisních opraven SINGER

SEZNAM ZNAČKOVÝCH OPRAVEN SINGER

SINGER SERVIS František ZETEK

Milady Horákové 42 Alšova 835
170 00 Praha 7 438 01 Žatec
tel.: [phone] tel.: [phone]
e-mail: [e-mail]

Miroslav JELÍNEK Petr STAVÁREK

Branky 17 Dolní 380

664 41 Brno 744 01 Frenštát pod Radhoštem

tel.: [phone] tel.: [phone]

Petr STEFANSKI Miloslav ŽIŽKA

Výškovická 178 Hořická 831
710 00 Ostrava 500 00 Hradec Králové
tel.: [phone] tel.: [phone]

Jan ŠILPOCH, I+M Zdeněk VORLICKÝ

Hlavanova 8 Šatovská 12
301 00 Plzeň 671 81 Znojmo
tel.: [phone] tel.: [phone]

8

Popis stroje

1) Přítlačný kotouč navíječe cívky

2) Regulátor tlaku šicí patky

3) Niťová páka

4) Volič napětí horní nitě

5) Kryt hlavy a žárovky

6) Ořez nitě

7) Vyjímatelná přídavná deska

8) Vypínač posunu látky

9) Páka pro zpětné šití

10) Volič šířky stehu

11) Navíječ spodní cívky

12) Omezovač navíječe cívky

13) Ukazatel zvoleného stehu

14) Volič délky stehu

15) Volič stehů

16) Přepínač typu stehu

17) Ruční kolečko pohonu stroje

18) Spínač motoru a světla

19) Zásuvka pro pedál

20) Technický štítek stroje

21) Volič hustoty knoflíkové dírky

22) Kolík pro šití dvojjehlou

23) Horizontální kolík horní nitě

24) Spínací páčka pro šití knoflíkové dírky

25) Páka zdvihu přítlačné patky

26) Navlékač nitě

27) Vedení nitě

28) Vedení nitě

29) Šroub přítlačné patky

30) Jehla

31) Krycí deska pouzdra cívky

32) Upevňovací šroub jehly

33) Páčka pro uvolnění přítlačné patky

34) Přítlačná patka

35) Podavač látky

36) Stehová deska

37) Zámek krycí desky pouzdra cívky

38) Nožní spouštěč

3) Volič a ukazatel stehů

1) Před výběrem stehu se přesvědčte, že
jehla je vytažená z látky a je v horní
úvrati.

2) Otáčejte voličem, až najdete vybraný
steh - ten se ukáže v okénku na pane­lu stroje.

4) Nastavení délky stehu a výběr

pružných stehů

Délku stehu lze snadno nastavit podle sí­ly a druhu látky. Pružné stehy lze doladit
voličem mazi znaky S a L.

1) Nasazení horní cívky s nití

Nasaďte cívku s nití na trn v horní, zadní
části stroje. Zajistěte ji držákem cívky (A)
tak, aby se nit z cívky mohla volně odví­jet. Kolík (B) vysuňte v případě, že chcete
šít dvojjehlou.

2) Páka zdvihu přítlačné patky

Přítlačná patka může být v jedné ze tří
poloh:

1) Spodní - je připravena pro šití

2) Střední - při zvednutí patky do střední
polohy pod ni můžete vložit a nebo
zpět vyjmout látku

3) Nejvyšší - tato poloha je vhodná pro
výměnu patky nebo pro vložení či vy
jmutí velmi silné látky

9

Nasazení horní cívky,
páka zdvihu, volič stehů,
délka stehů

1

10

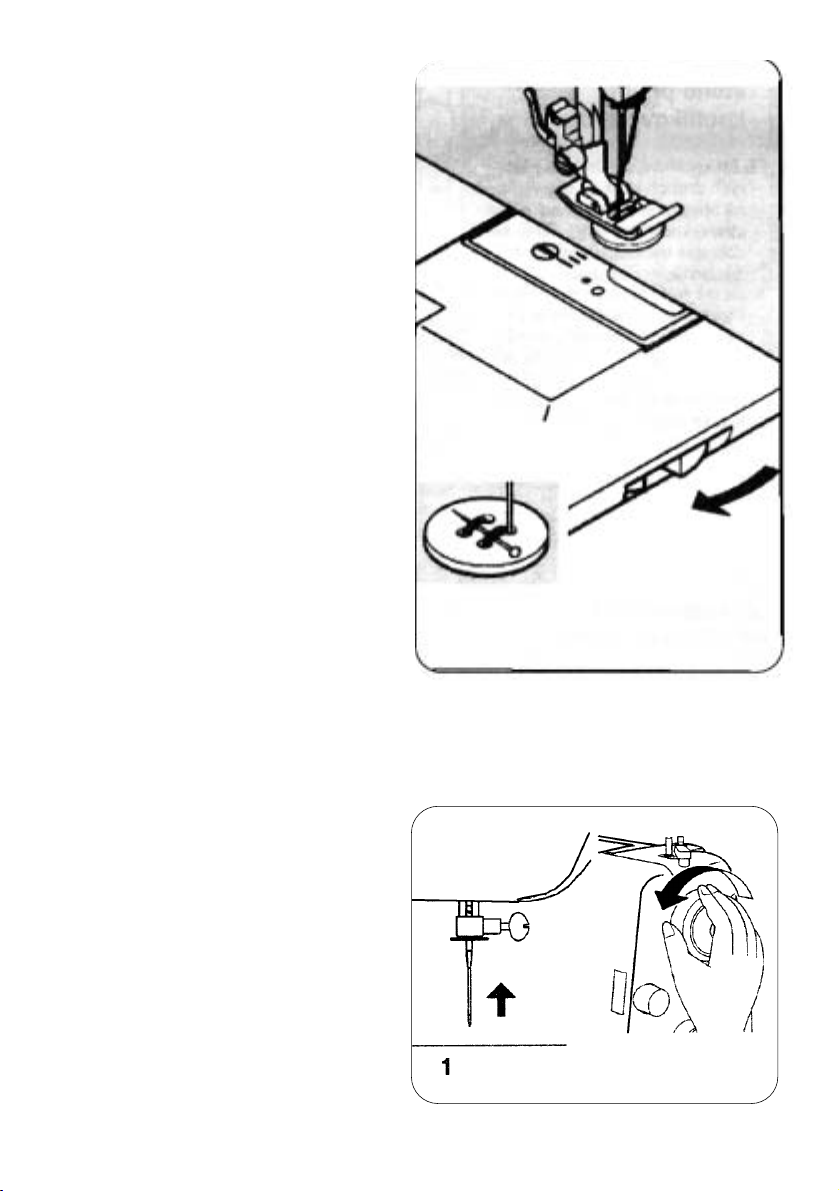

Vypnutí podavače

Chcete-li stroj použít pro práce jako např.
přišívání knoflíků, látání, nebo vyšívání,
musíte nejdříve vypnout podavač.

1. Odstraňte násuvnou přídavnou desku
(kryt volného ramene)

2. Posunutím páčky doleva vypnete
podavač.

3. Pro ostatní práce podavač opět zapne­te tak, že páčku posunete zpět do
pravé polohy.

5) Přepínač typu stehu

Pohybem páčky směrem nahoru nebo
dolu přepnete stehy na modré nebo čer­vené (strečové).

Uvedení stroje do provozu

Před prvním použitím stroje otřete z ko­vových částí přebytek oleje. Zástrčku pe­dálu zasuňte do zásuvky stroje a do zá­suvky elektrické sítě, dle obrázku.

Spínač motoru a osvětlení

Stisknutím spínače zapnete stroj a osvět­lení. Poloha ( I ). Stroj vypnete stisknutím
spínače na polohu (O).

Při opravě, údržbě, výměně jehly, žárov­ky atd., musí být stroj odpojen od sítě.

11

Krabičku s příslušenstvím otevřete vysu­nutím dozadu. Uvnitř najdete následující
příslušenství:

Příslušenství

Vyjmutí násuvné přídavné desky

Desku vysuňte zatažením vlevo.

1) Sada jehel

2) Cívky

3) Držák cívky horní nitě velký

4) Držák cívky horní nitě malý

5) Štěteček a páráček

6) Šroubovák velký

7) Šroubovák malý

8) Olejnička

9) Zipová patka

10) Patka pro šití knoflíkových dírek

11) Patka pro šití slepého stehu

12) Patka obnitkovací

13) Patka pro šití hedvábného stehu

14) Patka lemovací

1

2

3

4

5

6

7

8

9

10

11

12 13

14

★

Výrobce si vyhrazuje právo
změnit rozsah dodávaného
příslušenstv:í ke stroji.

Zvlášťní
příslušenství:

Následujících 5 patek
není dodáváno se
strojem, jsou však
k dostání u prodejců
a ve značkových
prodejnách SINGER.

Patka pro všívání
tkanic / tkalounů

Patka vrchního
podávání

Látací patka

Prošívacící
patka

Nabírací patka
