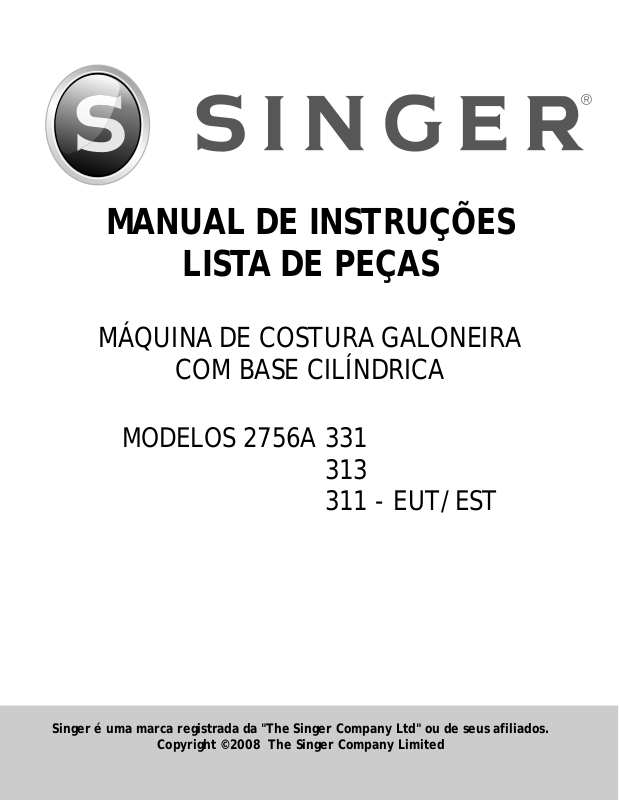

Singer 2756A-313, 2756A-331, 2756A-311 User Manual

MANUAL DE INSTRUÇÕES

LISTA DE PEÇAS

MÁQUINA DE COSTURA GALONEIRA

COM BASE CILÍNDRICA

MODELOS 2756A 331

313
311 - EUT/EST

Singer é uma marca registrada da "The Singer Company Ltd" ou de seus afiliados.

Copyright ©2008 The Singer Company Limited

Índice

Página:

02 1. INSTRUÇÕES DE SEGURANÇA
03 2. OPERAÇÕES COM SEGURANÇA
04 3. ESPECIFICAÇÕES DA MÁQUINA
05 4. GABARITO PARA CORTE DO TAMPO
05 5. INSTALAÇÃO DOS COMPONENTES DO TAMPO
06 6. POLIA E CORREIA DO MOTOR
06 7. ANTES DE INICIAR A OPERAÇÃO
A. LUBRIFICAÇÃO COM ÓLEO
B. LUBRIFICAÇÃO COM SILICONE
C. PASSANDO A LINHA
D. DIAGRAMA

Descrição:

10 8. TESTE DE COSTURA
A. PRESSÃO DO PÉ CALCADOR
B. AJUSTE DO TRANSPORTE DIFERENCIAL
C. AJUSTE DO COMPRIMENTO DO PONTO
D. AJUSTE NA TENSÃO DAS LINHAS.
12 9. MANUTENÇÃO DURANTE O USO
A. LIMPANDO A MÁQUINA
B. SUBSTITUINDO AS AGULHAS
C. VERIFICANDO A CIRCULAÇÃO DE ÓLEO
D. VERIFICANDO E SUBSTITUINDO O FILTRO DE ÓLEO
E. SUBSTITUINDO ÓLEO
F. AJUSTANDO AS DIMENSÕES
16 10. LISTA DE PEÇAS
65 26. COMPONENTES ESPECÍFICOS

01

1. Instruções de segurança

Antes de utilizar sua máquina de costura galoneira, leia atentamente as instruções de básicas de segurança.

1. Antes de usar sua máquina, leia e entenda as instruções de segurança.

2. A máquina não deve ser usada sem seus dispositivos de segurança pertinentes.

3. A operação geral só deve ser feita por pessoa adequadamente treinada.

4.Para sua segurança, é recomendado o uso de óculos de segurança.

5.Para não causar acidentes, desligue a máquina nas seguintes situações:

5.1 Na substituição de agulhas e peças em geral.

5.2 Quando for passar, ou substituir as linhas.

5.2 Durante o tempo em que a máquina não estiver sendo utilizada.

5.3 Quando for se ausentar do local de trabalho.

5.4 Quando perceber qualquer ruído ou apresentar situação de costura diferente do normal.

6.Caso o óleo lubrificante entre em contato com seus olhos, lave-os com muita água fria.
Depois procure auxílio médico.

7.Caso o óleo lubrificante seja ingerido, procure auxílio médico imediatamente.

8.Caso a máquina esteja em funcionamento, nunca toque em suas partes móveis ou dispositivos acoplados.

9.Reparos ou manutenções especiais no trabalho da máquina, devem ser feitos técnicos treinados.

10.Reparos normais de trabalho da máquina, devem ser feitos por pessoas com treinamento especial.

11.Reparos elétricos no equipamento, devem ser feitos por eletricistas qualificados, ou pessoas adequadamente
treinadas. Uma vez detectado problema elétrico, a máquina deve ser parada imediatamente.

12.Limpe a máquina periodicamente.

13.Antes de iniciar a operação da máquina, verifique se você é capaz de executar a tarefa corretamente.

14.A máquina não deve estar localizada próxima a uma fonte de barulho alto ou calor.

15.A máquina só deve ser conectada a uma tomada adequada a suas características elétricas.

16.A Singer não se responsabiliza por danos causados por alterações nas características da máquina.

17.A máquina só deve ser usada para costurar os materiais indicados no manual de instruções.

02

2. Operações com segurança

Para operar a máquina com segurança, leia atentamente as instruções deste manual.

1. Para evitar choques elétricos, não abra a caixa de componentes elétrico ou o motor.

2. Nunca opere a máquina sem os protetores de dedos, olhos e correias.

3. Mantenha seus dedos, cabeça e roupas longe do volante ou da correia do motor.
Estas partes se movem rapidamente e podem causar acidentes.

4. Não coloque suas mãos debaixo da agulha, quando a máquina estiver ligada, isso pode causar um acidente.

5. Mantenha suas mãos longe dos looperes e trançadores, enquanto a máquina estiver acionada.
Eles giram em alta velocidade, e podem causar um acidente.

6. Caso sua máquina for equipada com servo motor, ele não produz ruído quando a máquina não está acionada,
portanto tome muito cuidado com as mãos próximas as áreas de risco, citadas anteriormente.

03

3. Especificações para as máquinas de costura galoneira base cilíndrica

Aparelhos

Dispositivo para aplicação,

3 em 1, incluso no acessório.

Debrum.

com corte de linha.

Embainhador inferior esquerdo

Costura plana, costura

de cobertura e embainhador.

EUT: Cortador de linha elétrico.

EST: Cortador da linha do trançador elétrico

50 / 55

(Kg)

Peso

Bruto/

Líquido

da

(mm)

Dimensões

Embalagem

(ppm)

6000

6000

Velocidade

5.1

(mm)

Altura

máx. do

Calcador

(mm)

Arraste

Proporção

ponto

Compr.

máx.do

0.6-1.3

4.5

(mm)

5.1

0.6-1.3

4.5

600 X 390 X 630

5000

5.1

0.6-1.3

4.5

(mm)

Bitolas

Qtde de

Aguhas

Qtde de

Tipo de Aguha

5.6-6.4

5

5.6-6.4

5

Linhas

3

-75/11

Cat. 3651-06

3

-75/11

-75/11

Cat. 3651-06

Cat. 3651-06

Cat. 3651-06

5.6-6.4

4.0-4.8-5.6

4

5

2

3

-75/11

-75/11

-75/11

Cat. 3651-06

Cat. 3651-06

Descrição

Apropriada para costurar

Apropriada para costurar

malhas e decorar os 2 lados.

Modelo

2756A331-0xxM

Apropriada para costurar

laterais de camisetas

2756A303-0xxM

punhos de camisetas

e roupas íntimas.

e roupas íntimas.

/EUT / EST

2756A311-0xxM

04

4. Gabarito para corte do tampo

5. Instalação dos componentes do tampo

A seguir estão os procedimentos para montar os apoios.

05

6. Polia e correia do motor

A seguir estão as especificações para o motor e para a correia do motor.

1.O Motor é de 2 pólos, com potência de ½ HP,
cerca de 400W, com fricção.

2.Correia utilizada no motor é do tipo M.

3.A velocidade da máquina varia de acordo com
a polia utilizada. Verifique a associação entre velocidade
e diâmetro de polia na tabela.

Ajuste a tensão a correia do motor, para que a mesma
se desloque aproximadamente 2 cm ao ser tocada com o dedo,
conforme a figura.O motor deve girar no senti horário,
conforme seta indicativa.

Velocidade

da Máquina (p.p.m.)

6.000

5.500

5.000

4.500

4.300

4.000

Diâmetro da polia

do motor (mm) 60 Hz

105

95
85
80
75
70

Para estar seguro, fixe o protetor de correia (2),
com os três parafusos (4). Fixe também o outro
protetor de correia (1), com os dois parafusos (3).

1

3

4

2

7. Antes de iniciar a operação (a. Lubrificação com óleo)

Óleo para máquina
de alta velocidade

Os pontos indicados devem ser lubrificados com óleo,
manualmente.Este procedimento deve ser realizado
no primeiro momento de uso da máquina.

06

a. Lubrificação com óleo

Coloque o óleo até seu nível ficar entre as duas linhas H e L.
Adicione óleo, quando seu nível estiver na linha L.
A máquina não deve ser utilizada, quando o nível estiver abaixo da linha L.

ina

u

q

má

a

idade

ar

oc

p

el

v

leo

Ó

alta

e

d

b. Lubrificação com silicone

Abasteça os dois reservatórios indicados com silicone.
Este procedimento previne a quebra das linhas,
utilizadas nas agulhas.

07

c. Passando a linha

Abra o protetor de olhos
e as três tampas.

Pressione a alavanca

para baixo.

Dê um nó nas linhas,
uma a uma, nas linhas
já pré-passadas na máquina.

Depois de passar a linha,
desloque o came do looper
para dentro da máquina.

Corte os nós das linhas,
antes de atravessar o
olho das agulhas.

Corte o nó após atravessar
o olho do looper.

Passe a linha corretamente,

observando o diagrama na página 5.

08

d. Diagrama

Recorra a A, para linhas
mais elásticas.

Passe as linhas
na sequência ordinária.

Caso a linha de cobertura B
esteja solta, passe pelo guia.
Caso a linha de cobertura C
esteja solta, passe pelo guia.

Caso a linha de cobertura D
esteja leve, passe pelo guia.

Para linhas

mais elásticas.

09

Para linhas

menos elásticas.

Referência E,

para linhas muito elásticas.

8. Testando a máquina (a. Pressão do pé calcador)

Solte a porca de ajuste 1. Através do parafuso 2, ajuste a pressão
do pé calcador. Aperte a porca 1.

b. Ajuste do transporte diferencial

Leve

Pesado

Solte a porca 1. Mova a alavanca 2,
para obter um ajuste correto no transporte,
pelo diferencial. Aperte a porca 1.

Para esticar

Para franzir

10

c. Ajuste do comprimento do ponto

Solte a porca (1) e gire o
parafuso (2) para ajustar
o comprimento do ponto.

Nota: o ajuste do comprimento
do ponto, só deve ser feito depois
que o diferencial for ajustado.

1

2

d. Ajuste na tensão das linhas

Diminui

Aumenta

Apertar

Soltar

11

Ajustes as tensões com as linhas passadas
nos tensores das agulhas (1), do trançador
superior (2) e do looper (3).

9. Manutenção durante o uso (a. Limpando a máquina)

Desencaixe a tampa (1).Retire os dois parafusos e a chapa de agulha.
Com o auxílio de uma pinça, limpe toda área no interior da máquina e próxima aos dentes.

b. Substituindo as agulhas

Certo !

*Solte o parafuso e retire a agulha.
*Insira a nova agulha até o final da bitola.
*Verifique cuidadosamente, se cava da
agulha está voltada para trás.
*Aperte o parafuso com segurança.

Errado !

Certo !

Errado !

Cava

Utilize a chave allen

que está na embalagem

dos acessórios.

Nota : Não remova o parafuso,

apenas solte.

12

c. Verificando a circulação de óleo

Quando estiver sendo acionada, a circulação do óleo
deve ser vista através do visor do fluxo de óleo.

Correto

circulando

d. Verificando e substituindo o filtro de óleo

Verifique e substitua o filtro de óleo a cada 6 meses.

Remova os parafusos, a tampa e a vedação.
Com a mão, remova o filtro.

13

e. Substituindo óleo

Substitua o óleo logo após o primeiro mês de uso.
As próximas substituições deverão ocorrer a cada 6 meses.
Posicione um recipiente, remova o parafuso e a vedação.

14

f. Ajustando as dimensões

6000

0.8~1.2

50000.8~1.2

17.0

7.5~7.9 17.0

3.5~3.8

7.5

56

3.1~3.4 7.5~7.9

7.1

64

15

2756A331

303

311L

10. Lista de Peças

16

1. Mancais e Componentes

17

1. Mancais e Componentes

Nº

1
2
4
5
6
7
8

9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
32
33
34

Part. Nº

P03002
P03005
30203004
30203005
001039
30203024
30203025
30103039
30103042
30203014
30103036
30103037
30203002
30203003
30203015
30203016
30203017
30203018
30203020
30203021
30203022
30203023
30203006
30203012
30203011
30203010
30203009
30203035
20622019
30122039
30103079

Pino
Pino
Mancal
Mancal
Anel
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Mancal
Tampa
Tampa
Cilindro

Descrição

Quantidade

2
1
1
1
1
1
1
2
2
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1

18

2. Componentes do Cabeçote

19

2. Componentes do Cabeçote

Nº

1

30111001

2

301S30001

3

30122004

4

30122006

5

P01001

6

30122005

7

20122005

8

30222002

9

30122012

10

30222003

11

30122007

12

30112001

13

H01001

14

30221001

15

30123005

16

W02003

17

30112002

18

30223001

19

S01002

20

30122010

21

R03001

22

J900111-xxx

24

S04010

25

W01001

26

S12004

27

S10013

28

S05001

29

S10006

30

20622019

31

20131063

33

30122036

35

30226004

Part. Nº

Descrição

Visor do nível de óleo
Pinos
Tampa
Tampa
Pino
Tampa
Tampa
Tampa
Tampa
Tampa
Tampa
Peneira
Trava
Pino
Feltro
Arruela
Tampa
Esponja
Parafuso
Marca
Pino
Etiqueta
Parafuso
Arruela
Parafuso
Parafuso
Parafuso
Parafuso
Tampa
Etiqueta
Etiqueta
Pino

Quantidade

1
4
1
2
2
1
1
1
1
1
1
1
1
1
1
4
1
1
2
1
4
1
1
1
1
2
4
2
1
1
1
1

20
