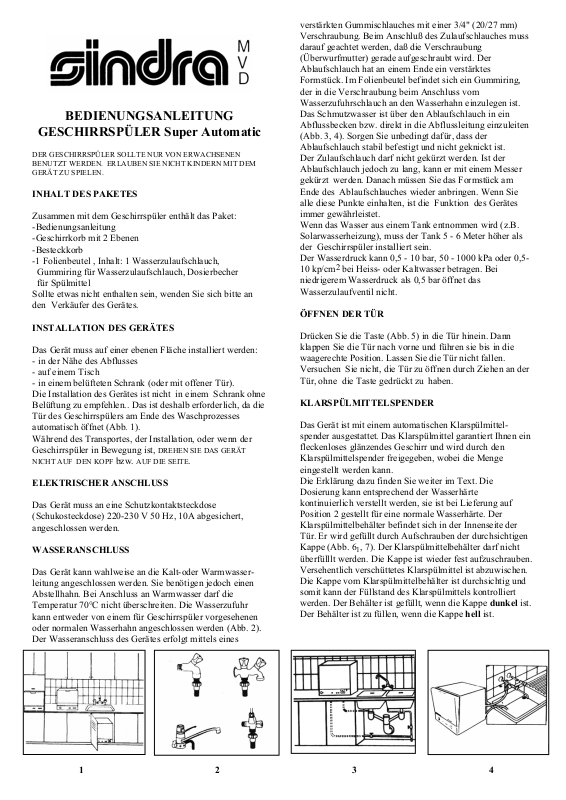

BEDIENUNGSANLEITUNG
GESCHIRRSPÜLER Super Automatic
DER GESCHIRRSPÜLER SOLLTE NUR VON ERWACHSENEN
BENUTZT WERDEN. ERLAUBEN SIE NICHT KINDERN MIT DEM
GERÄT ZU SPIELEN.
INHALT DES PAKETES
Zusammen mit dem Geschirrspüler enthält das Paket:
-Bedienungsanleitung
-Geschirrkorb mit 2 Ebenen
-Besteckkorb
-1 Folienbeutel , Inhalt: 1 Wasserzulaufschlauch,
Gummiring für Wasserzulaufschlauch, Dosierbecher
für Spülmittel
Sollte etwas nicht enthalten sein, wenden Sie sich bitte an
den Verkäufer des Gerätes.

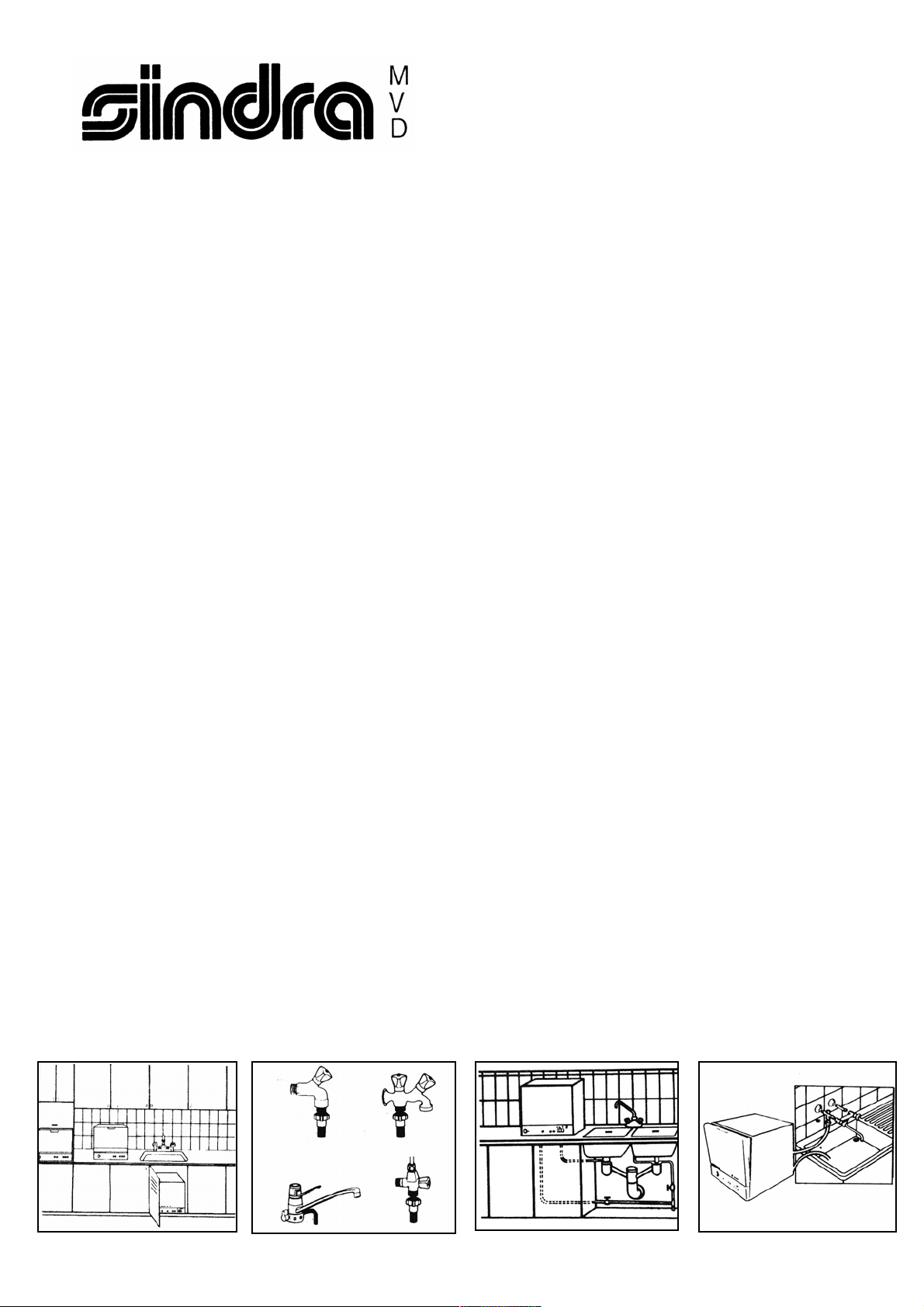

INSTALLATION DES GERÄTES
Das Gerät muss auf einer ebenen Fläche installiert werden:
- in der Nähe des Abflusses
- auf einem Tisch
- in einem belüfteten Schrank (oder mit offener Tür).
Die Installation des Gerätes ist nicht in einem Schrank ohne
Belüftung zu empfehlen.. Das ist deshalb erforderlich, da die
Tür des Geschirrspülers am Ende des Waschprozesses
automatisch öffnet (Abb. 1).
Während des Transportes, der Installation, oder wenn der
Geschirrspüler in Bewegung ist,
DREHEN SIE DAS GERÄT
NICHT AUF DEN KOPF
bzw. AUF DIE SEITE.
ELEKTRISCHER ANSCHLUSS
Das Gerät muss an eine Schutzkontaktsteckdose
(Schukosteckdose) 220-230 V 50 Hz, 10A abgesichert,
angeschlossen werden.
WASSERANSCHLUSS
Das Gerät kann wahlweise an die Kalt-oder Warmwasserleitung angeschlossen werden. Sie benötigen jedoch einen
Abstellhahn. Bei Anschluss an Warmwasser darf die
Temperatur 70°C nicht überschreiten. Die Wasserzufuhr
kann entweder von einem für Geschirrspüler vorgesehenen
oder normalen Wasserhahn angeschlossen werden (Abb. 2).
Der Wasseranschluss des Gerätes erfolgt mittels eines
verstärkten Gummischlauches mit einer 3/4" (20/27 mm)
Verschraubung. Beim Anschluß des Zulaufschlauches muss
darauf geachtet werden, daß die Verschraubung
(Überwurfmutter) gerade aufgeschraubt wird. Der
Ablaufschlauch hat an einem Ende ein verstärktes
Formstück. Im Folienbeutel befindet sich ein Gummiring,
der in die Verschraubung beim Anschluss vom
Wasserzufuhrschlauch an den Wasserhahn einzulegen ist.
Das Schmutzwasser ist über den Ablaufschlauch in ein
Abflussbecken bzw. direkt in die Abflussleitung einzuleiten
(Abb. 3, 4). Sorgen Sie unbedingt dafür, dass der
Ablaufschlauch stabil befestigt und nicht geknickt ist.
Der Zulaufschlauch darf nicht gekürzt werden. Ist der
Ablaufschlauch jedoch zu lang, kann er mit einem Messer
gekürzt werden. Danach müssen Sie das Formstück am
Ende des Ablaufschlauches wieder anbringen. Wenn Sie
alle diese Punkte einhalten, ist die Funktion des Gerätes
immer gewährleistet.
Wenn das Wasser aus einem Tank entnommen wird (z.B.
Solarwasserheizung), muss der Tank 5 - 6 Meter höher als
der Geschirrspüler installiert sein.
Der Wasserdruck kann 0,5 - 10 bar, 50 - 1000 kPa oder 0,510 kp/cm
2
bei Heiss- oder Kaltwasser betragen. Bei
niedrigerem Wasserdruck als 0,5 bar öffnet das
Wasserzulaufventil nicht.
ÖFFNEN DER TÜR
Drücken Sie die Taste (Abb. 5) in die Tür hinein. Dann
klappen Sie die Tür nach vorne und führen sie bis in die
waagerechte Position. Lassen Sie die Tür nicht fallen.
Versuchen Sie nicht, die Tür zu öffnen durch Ziehen an der
Tür, ohne die Taste gedrückt zu haben.
KLARSPÜLMITTELSPENDER
Das Gerät ist mit einem automatischen Klarspülmittelspender ausgestattet. Das Klarspülmittel garantiert Ihnen ein
fleckenloses glänzendes Geschirr und wird durch den
Klarspülmittelspender freigegeben, wobei die Menge
eingestellt werden kann.
Die Erklärung dazu finden Sie weiter im Text. Die
Dosierung kann entsprechend der Wasserhärte
kontinuierlich verstellt werden, sie ist bei Lieferung auf
Position 2 gestellt für eine normale Wasserhärte. Der
Klarspülmittelbehälter befindet sich in der Innenseite der
Tür. Er wird gefüllt durch Aufschrauben der durchsichtigen
Kappe (Abb. 6
1
, 7). Der Klarspülmittelbehälter darf nicht
überfülllt werden. Die Kappe ist wieder fest aufzuschrauben.
Versehentlich verschüttetes Klarspülmittel ist abzuwischen.
Die Kappe vom Klarspülmittelbehälter ist durchsichtig und
somit kann der Füllstand des Klarspülmittels kontrolliert
werden. Der Behälter ist gefüllt, wenn die Kappe dunkel ist.
Der Behälter ist zu füllen, wenn die Kappe hell ist.
1 2 3 4
Page 2
Der Behälter hat eine Kapazität von 125 ml und eine Füllung
ist ausreichend für 60 Waschzyklen bei Einstellung der
Dosierung auf 2.
REINIGUNGSMITTELBEHÄLTER
Den Reinigungsmittel-Mechanismus finden Sie an der
Innenseite der Tür. Dieser spendet automatisch während dem
Waschprozess die Reinigungsmitteldosis. Vor jedem ersten
Waschzyklus ist in den Geschirrspüler das Reinigungsmittel
(Pulver) in den Reinigungsmittelbehälter, rechte Seite, eine
Menge entsprechend dem beiliegenden Messbecher, zu
geben (Abb. 6
2
). Eine Dosis reicht für ein vollständiges
Programm. Eine grössere Menge von Spülmittel hat eine
negative Auswirkung auf das Waschergebnis und auf die
gesamte Funktion des Gerätes. Das ausgewählte Programm
muss jedoch ein warmes Waschen betragen. Schliessen Sie
dann die Klappe durch einfaches drehen nach rechts und
haken Sie den Drehteller ein. Er öffnet sich automatisch bei
40°C und gibt das Spülmittel frei.
Das verwendete Reinigungsmittel muss für die Verwendung
in Geschirrspülern gekennzeichnet sein. Verwenden Sie
niemals Produkte für das Geschirrspülen mit Hand.
Handspülmittel erzeugen Seifenschaum und sind nicht
verwendbar für die Funktion des Gerätes.
ANTIKALKSCHUTZ
In dem Geschirrspüler wurde ein Antikalksystem (
MAIC)
eingebaut, das einen permanenten Schutz gegen Kalkablagen bietet.
MAIC behandelt das Wasser ohne
Chemikalien (Sie brauchen kein Salz mehr), so werden Sie
keine Kalkspuren auf Gläsern, Tellern oder Teile des
Geschirrspülers haben. Der neutralisierte Kalk wird durch
den Ablaufschlauch entfernt. Bei extrem hartem Wasser
sollte man eine zusätzliche Entkalkung vornehmen.
5
6
ALLGEMEINE HINWEISE
Vermeiden Sie das Waschen der folgenden Teile im
Geschirrspüler:
! Aluminiumgefässe werden fleckig, verlieren ihre Farbe
und ihren Glanz.
! Handbemaltes Porzellan kann seine Farben verlieren.
! Silberbesteck kann seine Farbe verlieren, wenn es mit
bestimmten Lebensmitteln in Berührung gekommen ist
(z.B. Eier).
! Gegenstände aus Holz, Naturstoffen und verschiedenen
Plastwerkstoffen, die keine hohen Temperaturen
vertragen sind nicht geeignet.
! Kristallglas, weil es matt und fleckig beim Waschen mit
hohen Temperaturen wird. Es ist deshalb höchstens mit
50 Grad C zu waschen.
7
8

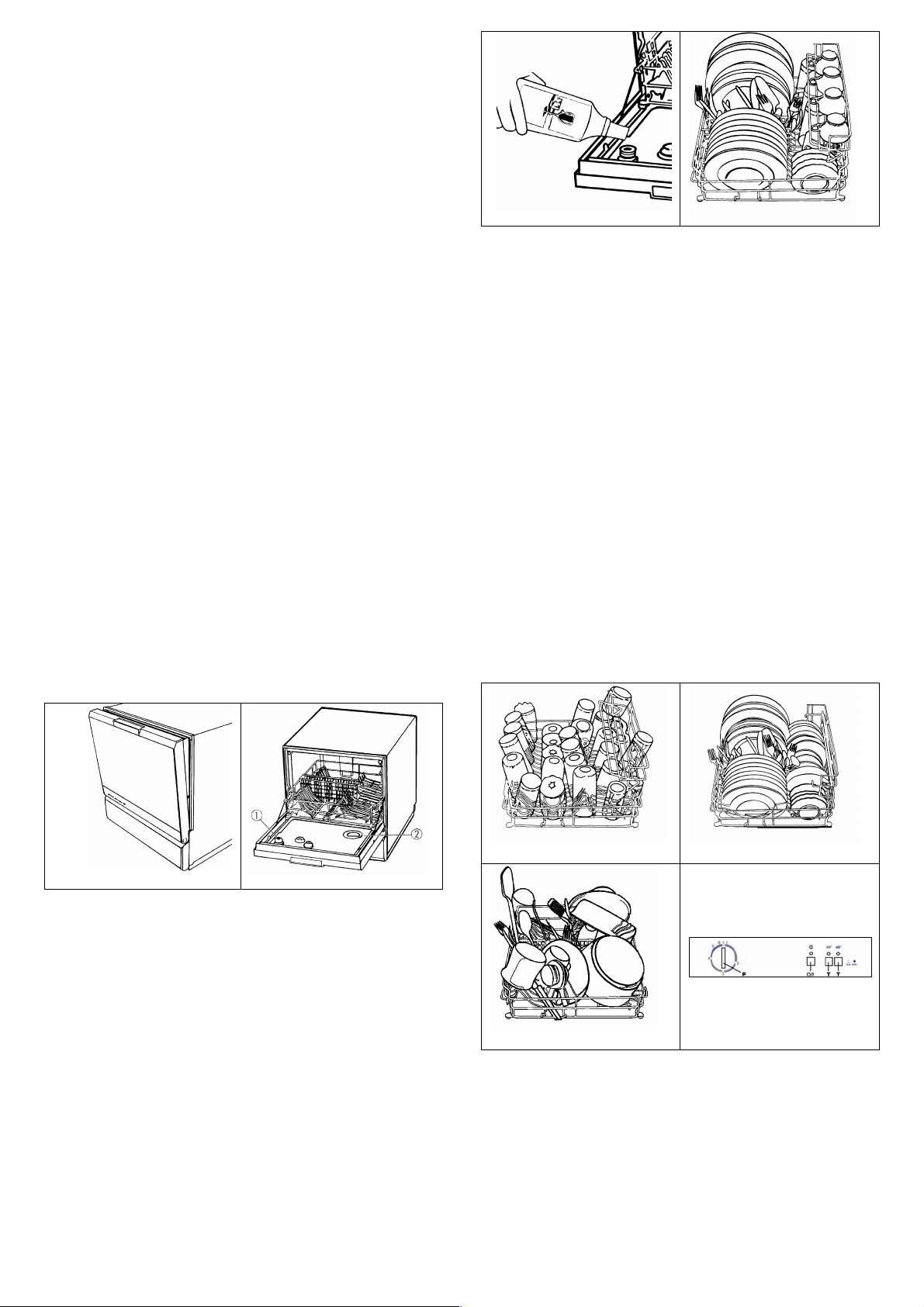

ANORDNUNG DES GESCHIRRS
Der Geschirrspüler hat eine Füllkapazität für 4 Gedecke
entsprechend den IEC Standards. Wenn nur große Teller zu
waschen sind, fasst der Geschirrspüler 16 Stück. Das
Geschirr sollte von allen groben Speiseresten frei sein bevor
es in den Geschirrspüler kommt.
Das Bestücken des Geschirrkorbes sollte von hinten nach
vorn erfolgen. Dabei ist die Grösse der Geschirrteile zu
beachten. Die grossen Teile sollten im hinteren Teil und die
kleineren Teile sollten im vorderen Teil angeordnet werden
(Abb. 8,9,10,11).Die Teller müssen immer mit der
verschmutzten Innenseite zum Besteckkorb eingeordnet
werden, d.h. die hinteren Teller mit der Innenseite nach
vorne und die vorne eingeordneten Teller mit der Innenseite
nach hinten. Das Besteck kann willkürlich mit dem Griff
nach unten in den Besteckkorb eingesetzt werden. Das
Besteck darf nicht durch den Boden des Besteckkorbes
ragen, damit der Sprüharm in seiner Funktion nicht
behindert wird. Beim Einordnen des Geschirrs ist zu
beachten, dass sich die Geschirrstücke nicht gegenseitig
verdecken. Überladen Sie das Gerät nicht, damit das Wasser
zirkulieren kann und die Oberfläche des Geschirrs umspült
wird.
9
10
11
12
BEDIENUNG DES GERÄTES
Prüfen Sie, ob das Gerät an das elektrische Netz und an das
Wasser angeschlossen ist. Ordnen Sie zuerst das Geschirr
ein und geben Sie das Reinigungsmittel entsprechend der
Bedienungsanleitung in den Reinigungsmittelbehälter.
Öffnen Sie den Wasserzufluss
Wählen Sie die gewünschte Temperatur entsprechend dem
Verschmutzungsgrad des Geschirrs : 50°C bei normal
verschmutztem Geschirr (Abb. 12 T) und 65°C bei stark
verschmutztem Geschirr(Abb. 12 T). Falls Sie nicht einen
Page 3
der beiden Temperaturknöpfe gedrückt haben ist das
Heizungselement ausgeschaltet. Es wird kein
Reinigungsmittel oder Spülmittel zugegeben, die Maschine
spült nur mit der Temperatur der Zuleitung.
Bei Warmwasseranschluß muß auch eine der
beidenTemperaturen eingeschaltet werden, damit bei
niedriger Temperatur die fehlende Gradzahl nachheizt.
Drehen Sie dann den Zeitschalter (Abb. 12 P) geringfügig
nach rechts (einen Schritt). Drücken Sie den
EIN-AUS-
Schalter (Abb. 12 O/I) auf die Position
EIN: der blaue Punkt
erscheint. Das Programm beginnt automatisch mit einer
Abpumpphase, damit evtl. in der Wanne stehendes Wasser
abgepumpt wird. Wenn Sie während des Programmes
Geschirr hinzugeben wollen, öffnen Sie die Tür. Das Gerät
beginnt wieder zu arbeiten, wenn die Tür geschlossen wird.
Jeder Waschzyklus besteht aus dem ersten Waschgang mit
kaltem Wasser, der zweite Waschgang wird auf die gewählte
Temperatur aufgeheizt, der dritte wieder kalt mit
Leitungswassertemperatur, gefolgt von einer Spülung mit
heißem Wasser und automatischer Zugabe des Klarspülmittels. Bei Kaltwasseranschluß bleibt der Timer im zweiten
und letzten Waschgang stehen bis die programmierte
Temperatur erreicht ist und schaltet dann weiter. Für einen
gesamten Waschzyklus benötigt der Geschirrspüler ca. 12,0
Liter Wasser, 4 Arbeitsgänge mit jeweils ca. 3,0 Liter.
Nach dem letzten Spülgang öffnet sich die Tür automatisch,
damit der Dampf aus dem Inneren des Geschirrspülers
entweichen kann. 10 Minuten nach der automatischen
Öffnung der Tür ist der Dampf entwichen und Sie können
das trockene und glänzende Geschirr entnehmen. Nach der
Herausnahme des Geschirrs schliessen Sie bitte die Tür.
Schalten Sie den
EIN-AUS-Schalter auf AUS und das Gerät ist
nicht mehr arbeitsbereit. Zu Ihrer Sicherheit ist es ratsam, am
Ende des Waschprogramms den Wasserzufluss zu
schliessen, gleiches gilt während Ihrer Abwesenheit.
PROGRAMME
Pr. AUSWHAL
REINIGUNGSMITTE
LL
WASSERVERBRAUCH
ZYKLUS
1
INTENSIV 65oC
GESCHIRR SEHR
SCHMUTZIG
1
+
65C
JA
12L
Kalt vorspülen
Waschen 65
o
C
Kalt spülen
Spülen 65
o
C
2
NORMAL 50oC
1
+
50C
JA
12L
Kalt vorspülen
Waschen 50
o
C
Kalt spülen
Spülen 50
o
C
3
KURZ 65oC 2
+
65C
JA
9L
Waschen 65oC
Kalt spülen
Spülen 65
o
C
4
KURZ 50oC
2
+
50C
JA
9L
Waschen 50oC
Kalt spülen
Spülen 50
o
C
5
GLÄSER 50oC
3
+
50C
NEIN 6L
Kalt spülen
Spülen 50
o
C
6
SPÜLEN 50oC
WARTE PROGRAMM
4
+
50C
NEIN 2,6L
Spülen 50oC
7
SPÜLEN KALT
WARTE PROGRAMM
4
NEIN 2,6L
Kalt spülen
HINWEISE BEI STÖRUNGEN AM GERÄT
Wenn Sie Störungen am Geschirrspüler feststellen, können
Sie jederzeit durch Drücken des
EIN-AUS-Schalters auf die
Position
AUS das Gerät stoppen.
Im dem Falle, dass das Gerät
NICHT FUNKTIONIERT, prüfen
Sie bitte:
! ob das Gerät ordnungsgemäss angeschlossen ist und ob
die Sicherung im elektrischen Netz in Ordnung ist,
! ob das Wasser tatsächlich anliegt, das heisst der
Wasserhahn ist geöffnet.
! dass keine Knicke im Wasserzu- und ablauf vorhanden
sind.
! dass die Tür richtig geschlossen ist.
In dem Fall, dass das Gerät arbeitet, aber
KEINE
ZUFRIEDENSTELLENDE WASCHERGEBNISSE
erzielt werden,
prüfen Sie bitte:
! ob der Sprüharm (Abb. 13) sich frei bewegen kann,
seine Löcher nicht verstopft sind, ob er durch Geschirr
nicht blockiert ist,
! ob eine ordnungsgemässe Dosierung des Waschmittels
durchgefürt wurde,
! ob das Geschirr ordnungsgemäss angeordnet ist und das
Wasser frei zirkulieren kann und überall die Oberfläche
des Geschirrs erreicht,
! ob der Filter (Abb. 14,15) ordnungsgemäss eingesetzt
worden ist ,
! ob sich keine Speisereste im Filter befinden,
! ob das Geschirr eventuell eine lange Zeit
unaufgewaschen gestanden hat und die Speisereste auf
dem Geschirr angetrocknet sind, so dass sie sich nicht
leicht entfernen lassen.
Wenn das Geschirr
NICHT GLÄNZT, dann prüfen Sie bitte:
! Ist genügend Klarspülmittel im Behälter?
! Wenn das Wasser in Ihrer Gegend sehr hart ist, dann
stellen Sie die Dosierung für das Klarspülmittel so ein, dass
während der letzten heissen Spülung automatisch eine
größere Menge genommen wird. Die Einstellung ist bei
Abbildung 16 beschrieben.
Wenn aus dem Gerät
WASSER AUSTRITT, dann schliessen Sie
sofort den Wasserhahn, ziehen den Netzstecker und prüfen:
! Ist der Wasseranschluss ordnungsgemäss hergestellt?
! Ist der Filter etwa verstopft?
! Ist der Sprüharm frei beweglich und nicht verstopft?
! Ist der Abfluss ordentlich installiert und nicht verstopft?
Wenn nach all diesen Prüfungen keine Ursache zu finden ist,
informieren Sie bitte Ihre Vertragswerkstatt.
Wenn in dem Gerät
SEIFENSCHAUM ist, dann :
! haben Sie gegebenfalls Reinigungsmittel und Produkte
für das Geschirrspülen von Hand verwendet,
! oder haben Sie beim Einfüllen des Spülmittels in den
Vorratsbehälter etwas daneben geschüttet
In diesen Fällen lassen Sie das Programm weiterlaufen und
lassen das Wasser aus der Maschine ablaufen. Öffnen Sie
den Geschirrspüler und reinigen ihn von dem noch
anhaftenden Seifenschaum.
Page 4
EINSTELLEN DER KLARSPÜLMITTELMENGE
Wenn das Geschirr fleckig wird oder andere Mängel
aufweist, ist es notwendig, die Dosierung des Spülm
ittels zu
überprüfen und gegebenenfal
ls zu verändern.
ACHTUNG! Verwenden Sie keine Überdosis an
Klarspülmittel, sonst wird Ihr Geschirr auf der Oberfläche
stumpf und unansehnlich.
Drehen Sie die Kappe von dem Klarspülmittelbehälter ab,
auf d
er Innenseite des Klarspülmittelbehälters ist eine
Dosierungsskala angebracht (von 1 bis 5). Wenn Sie mit
einem Schraubenzieher die Schraube nach links drehen
(gegen die Uhrzeigerrichtung), so erhöhen Sie die
Klarspülmittelmenge. Wenn Sie die Schraube nach rechts
drehen (mit der Uhrzeigerrichtung), so verringern Sie die
Klarspülmittelmenge (Abb. 16). Schrauben Sie
anschliessend die Kappe wieder auf den
Klarspülmittelbehälter auf.

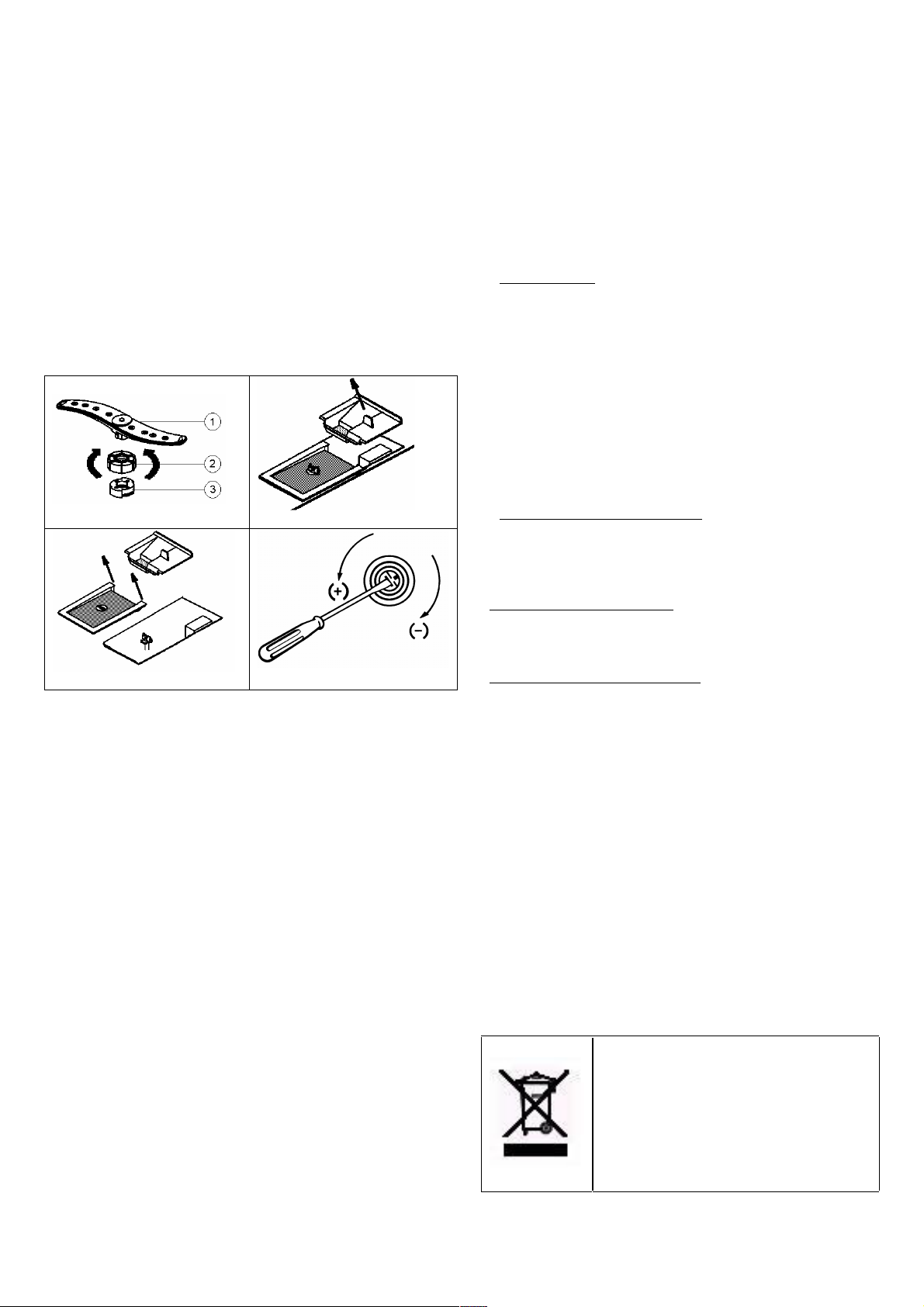

13
14
15
16
Pflege und Reinigung
Wenn Sie den Geschirrspüler reinigen, dann drehen Sie ihn
NICHT AUF DEN KOPF ODER AUF DIE SEITE. An Ihrem
Geschirrspüler werden Sie viele Jahre lang Ihre Freude
haben, wenn Sie ihn regelmässig reinigen. Speziell sollten
Sie durchführen:
Eine regelmäßige Reinigung des Innenraumes von Fett
und Lebensmittelrückständen.
!
Prüfen und reinigen Sie den Filter nach jedem
W
aschzyklus, nachdem Sie den Waschkorb
herausgenommen haben (Abb. 14,15). Wenn
notwendig, nehmen Sie den Filter heraus und entfernen
die Speisereste. Nachdem Sie den Filter gereinigt
haben, setzen Sie ihn wieder sicher an seinen Platz.
! Prüfen Sie den Sprüharm insgesamt, damit nichts
verst
opft ist. Nachdem Sie den Geschirrkorb entfernt
haben, nehmen Sie den Sprüharm heraus indem Sie den
Bajonettverschluss nach links drehen ( Abb. 13
2
).
Reinigen Sie erforderlichenfalls alle Sprühlöcher und
reinigen Sie den Sprüharm von allen Seiten.
! Prüfen Sie den Innenraum des Geschirrspülers und die
Heizelem
ente unter dem Filter auf Salz-und
Kalkablagerungen. Bei Bedarf entfernen Sie dieselben
mit Reinigungsmittel (Sofortentkalker), d.h. Sie spülen
ohne Geschirr mit 65° C-Programm einmal voll durch
oder geben Sie 2-3 Esslöffel Zitronensäure oder eine
Tasse Weinessig dazu. Wenn notwendig, wiederholen
Sie das Ganze.
! Prüfen Sie den Zustand der Zu- und Abwasserleitung.
! Ordnen Sie keine Gegenstände in der Nähe des
Geschi
rrspülers an, die das Öffnen der Tür behindern
können.
! Wenn Sie ihren Geschirrspüler eine längere Zeit nicht
verwendet
haben, dann giessen Sie ca. 4L. kochendes
Wasser ins Gerät um eventuelles Fett zu lösen.
SICHERHEITSHINWEISE
Der Hersteller hat die folgenden Sicherheitsmassnahmen
vorgesehen, di
e aut
omatisch durch das Gerät realisiert
werden:
°
Überlaufschutz
In dem Fall, wo der Wasserzufluss in der Maschine nicht
dem vorgesehenem
Programm entspricht und das
Wasserniveau über das höchste akzeptable Niveau hinaus
geht, wird ein Sicherheitsdruckschalter automatisch aktiviert
und das Wasser abgepumpt. Das passiert, wenn das Gerät
eingeschaltet ist und arbeitet. Wenn das Gerät
ausgeschaltet ist, muss die Wasserzufuhr zum Geschirrspüler
unbedingt
bei Beendigung des Programmes geschlossen
werden, so dass der Geschirrspüler nicht unter Wasserdruck
steht. Dies ist insbesondere notwendig, wenn Sie Ihre
Wohnung verlassen.
° Überlastungsschutz der Heizung
Ein eingebautes Thermostat schützt das Gerät vor
Überhit
zungen indem die Stromspannung stoppt wenn das
Heizelement überlastet wird.
° Türsicherheitsmechanismus
Ein eingebauter Mikroschalter unterbricht automatisch den
Wa
schzyklus beim Öffnen der Tür
° Überlastungsschutz der Pumpen
Die Wasserpumpen sind durch einen thermischen
Schutzschalter geschützt und stoppen die Funktion bei
Überlast.
Technische Daten
Abmessungen (cm): Höhe 47,5x Breite 43,5 x Tiefe 52,5
Spannung: 220-230V/50AC Hz
Gesamtgewicht: 18,8 Kg
Gesamtleistung: 1050 W
Heizleistung: 1000 W
Sicherung: 10 A
Wasserdruck: 0,5 - 10 bar
Gesamtwasserverbrauch: max 12 L
Gesamtverbrauch/Zyklus: 0,61 kWh
Max. Tellerdurchmesser: 27 cm
Anmerkung: Der Hersteller behält sich das Recht vor, die technischen Daten
im Interesse der Weiterentwicklung und der Qualität zu ändern.
Beachten Sie bitte, dass Haushaltsgeräte
nicht mit dem normalen Hausmüll entsorgt
werden dürfen.
Dieses Gerät ist entsprechend der Richtlinie
2002/96/EG über Elektro-und ElektronikAltgeräte (WEEE) gekennzeichnet.
Rücknahme- und Wiederverwertungspflicht
von Elektro- und Elektronik-Altgeräten
besteht.
Loading...
