KATALOG REZIDENČNÍCH KLIMATIZACÍ 2018

AIR CONDITIONING

KVALITA POSILUJE PARTNERSTVÍ

Sinclair klimatizace přináší komfort do Vašeho interiéru již více než 20 let. Od samého počátku je značka Sinclair synonymem pro kvalitní produkty a profesionální obchodní a technickou podporu.

Díky dokonale vyváženému sortimentu a atraktivnímu designu se stává stále vyhledávanější značkou klimatizací. Může být řešením pro horká odpoledne i chladné večery. Stačí jen vybrat si zširoké škály produktů ten, který Vám bude nejvíce vyhovovat. I pro složitá zadání lze najít jednoduchá a komfortní řešení, která jsou zároveň i energeticky úsporná.

Výrobní postupy klimatizací Sinclair jsou vsouladu snormou ISO 9001. Výrobky Sinclair odpovídají evropským normám, které zaručují bezpečný provoz.

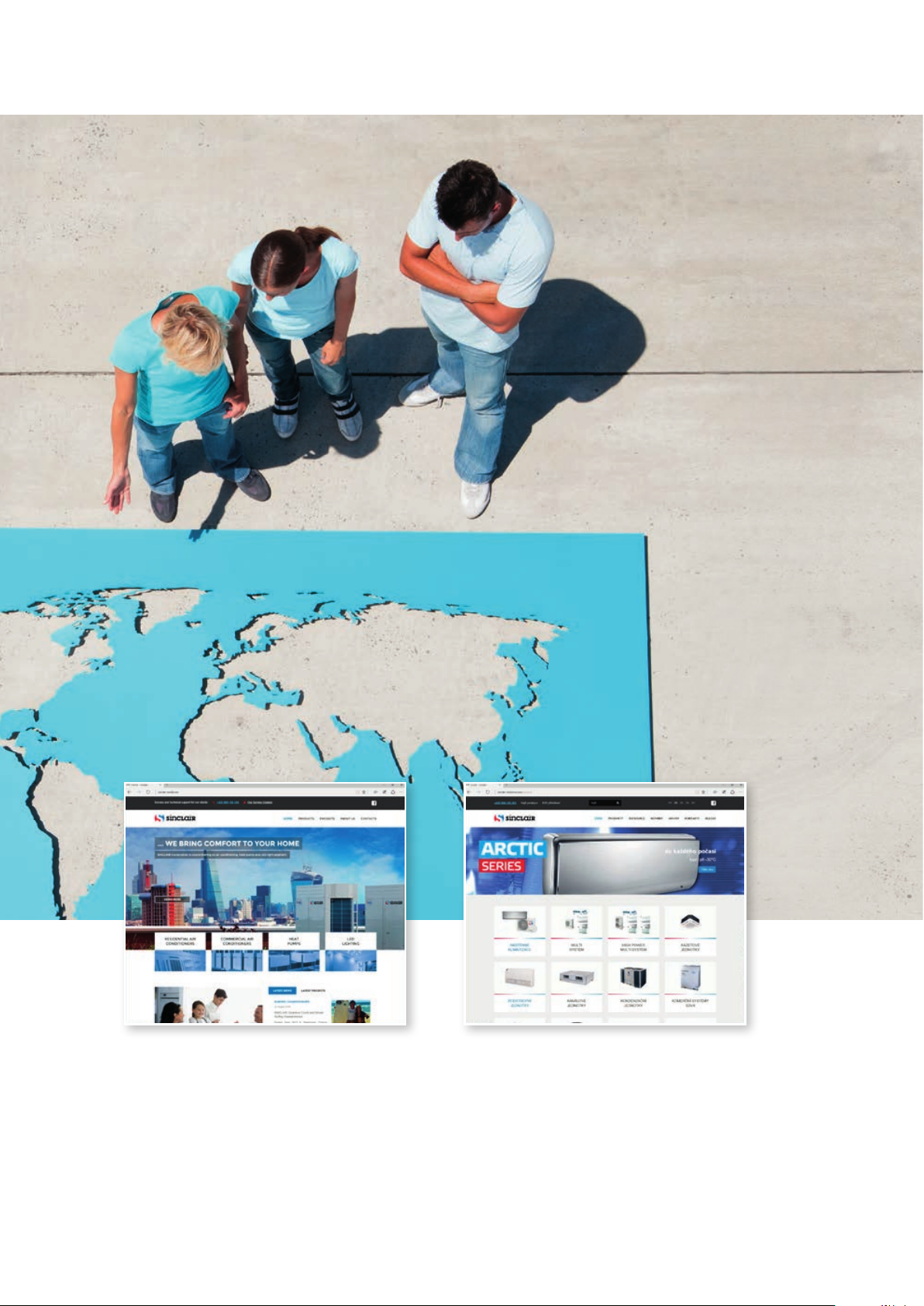

GLOBÁLNÍ WEB

WWW.SINCLAIR-WORLD.COM

NA TOMTO GLOBÁLNÍM WEBU NAJDETE ZÁKLADNÍ INFORMACE K SORTIMENTU.

PRODUKTOVÝ WEB

WWW.SINCLAIR-SOLUTIONS.COM

TENTO WEB JE URČEN PARTNERSKÝM SPOLEČNOSTEM, MŮŽETE ZDE STÁHNOUT VEŠKERÉ PODKLADY (UŽIVATELSKÉ NÁVODY, PROHLÁŠENÍ O SHODĚ ATD.) A PO PŘIHLÁŠENÍ DO PARTNERSKÉ SEKCE (B2B SEKCE) TAKÉ TECHNICKOU DOKUMENTACI.

4

VLASTNOSTI KLIMATIZACÍ

Sefektivní funkcí PLASMA TECHNOLOGIE je ovzduší znatelně čistší asvěžejší. Díky klimatizacím SINCLAIR je Vaše prostředí nejenom ochlazováno či vytápěno dle Vašich požadavků, zároveň je také bezpečnější. Plasma technologie zajišťuje čištění vzduchu odškodlivých bakterií. Ovzduší je tak nejenom čisté, ale isvěží.

Chraňte svou rodinu pomocí tohoto nového prvku: snížíte tak pravděpodobnost onemocnění chřipkou či jinými nemocemi způsobenými bakteriemi přenášenými vzduchem. Snižování alergenů vtakto čištěném vzduchu navíc příznivě působí naalergiky. Plasmová technologie čištění vzduchu zajišťuje přírodní bioklima bohaté naaktivní kyslíkové molekuly, známé jako ionty. Vytváří měřitelné akontrolovatelné množství pozitivních anegativních kyslíkových iontů. Negativní ionty obsahují elektron, zatímco pozitivní ionty tento elektron postrádají, čímž je dosaženo nestabilních podmínek.

Tyto nestabilní ionty mají následující příznivé účinky:

ZBAVUJÍ OVZDUŠÍ ČÁSTEČEK Vzduchem přenášené prašné částečky

jsou přes iontové vazby nabity zápornými ionty. Nabité částečky se shlukují, čímž se stávají těžšími asedimentují. Větší částečky jsou pak zachyceny ﬁltrem

klimatizačního systému.

STERILIZACE OVZDUŠÍ Při separaci voddělovací zóně se

bakterie aplísňové spóry pojí saktivními kyslíkovými molekulami, jsou oxidovány azničeny. Následkem tohoto procesu se bakterie aspóry, jež jsou prostředkem přenášení bakterií zčlověka načlověka, nemohou dále množit. Ionty způsobující sedimentaci částeček tak přispívají kesnížení výskytu bakterií vrespirační zóně.

NEUTRALIZACE PACHŮ Aerosolové aplynné pachy oxidují

při kontaktu saktivními kyslíkovými molekulami. Pachy především organického původu jsou tak rychle eliminovány.

KONTROLA VOC LÁTEK Vpřítomnosti kobercoviny, stavebních

materiálů, nábytku, kancelářského vybavení, čistících prostředků, barev, lepidel, rozpouštědel či pesticidů se vplynném skupenství uvolňují těkavé organické látky (Volatile Organic Compounds). Ionty natyto látky působí výměnou elektronů arozbíjí tak jejich molekulární strukturu naméně škodlivou.

PŘÍZNIVÉ ÚČINKY NAZDRAVÍ Plíce lidí izvířat absorbují kyslík

zčistého ionizovaného ovzduší mnohem efektivněji, což příznivě působí navšeobecné zdraví apohodu. Je zvýšena bdělost asoustředěnost organismu.

· Poznámka: Modely obsahující zkratku PT vesvém modelovém označení jsou vybaveny technologií PLASMATEC.

Oproti klasickým klimatizacím, které mají standardní jednorychlostní kompresor sﬁxním počtem otáček bez možnosti zvyšovat nebo redukovat jeho okamžitý výkon, pracují inverterové jednotky povětšinu času sčástečnou zátěží.

Inverterové jednotky dokáží řídit výkon plynulou regulací, což vede kvýraznému zlepšení komfortu prostředí, poklesu hlučnosti, vyšší efektivitě anižší spotřebě energie. Spotřeba energie je zhruba o44% nižší než uklasické klimatizace.

Klasická jednotka reguluje výkon cyklickým vypínáním azapínáním svého kompresoru, což vede kekolísání teplot azbytečnému zatížení hlukem.

5

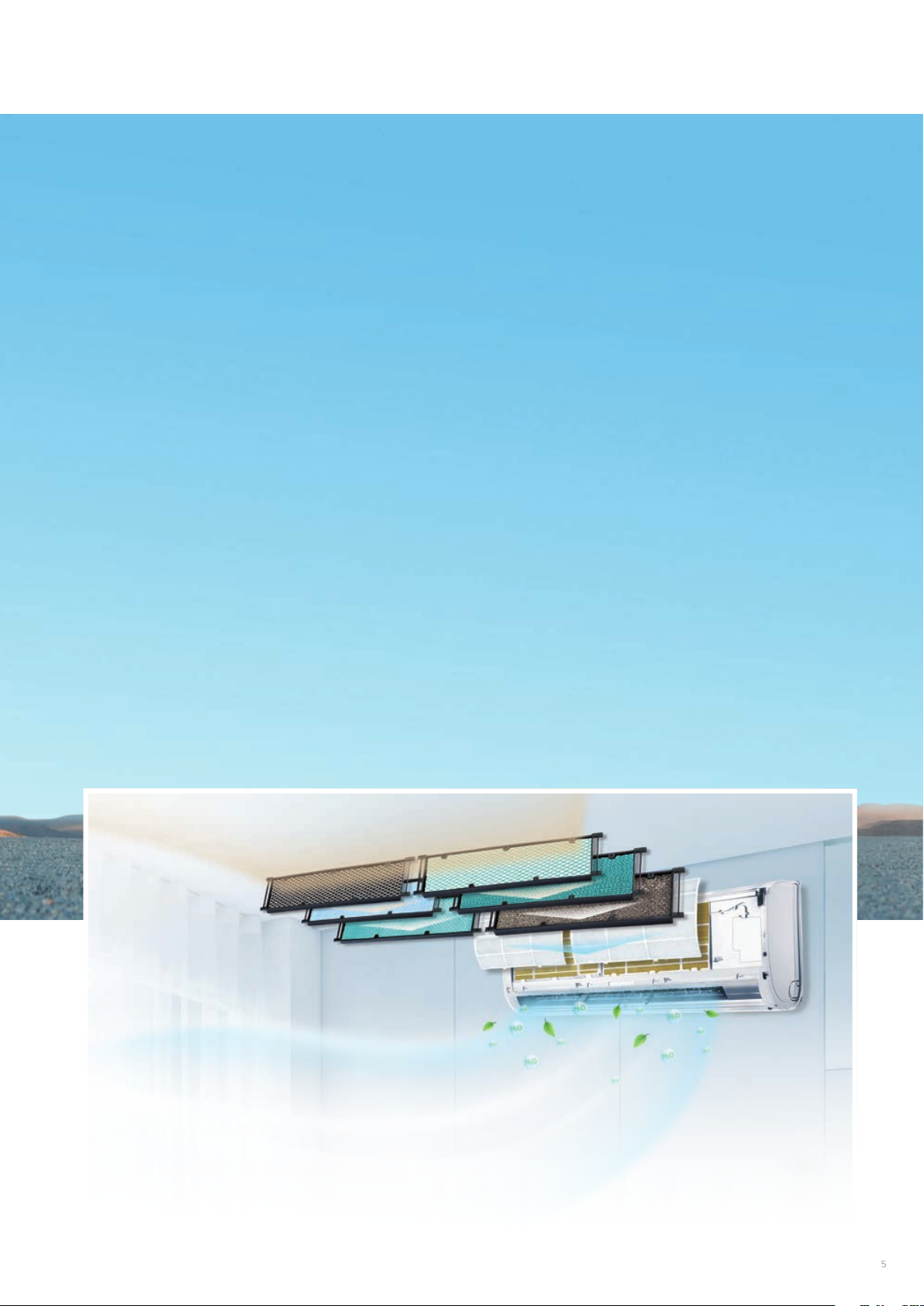

VOLITELNÉ ZDRAVOTNÍ FILTRY

Volitelné ﬁltry jsou příslušenstvím k nástěnným jednotkám (ASH-xxBI) a konzolovým jednotkám.

MECHANICKÝ FILTR

Mechanický ﬁltr zachycuje aerosoly a drobné částečky, pročišťuje vzduch v místnosti, katalyzuje a rozkládá až 80% čpavku, sirovodíku a uhlovodíků. Tento ﬁltr je stálý a je možno jej použít po dlouhou dobu bez regenerace. Po umytí je ﬁltr opět plně funkční. U klimatizačních jednotek je standardní výbavou.

AKTIVNÍ UHLÍKOVÝ FILTR

SAF-OPWA

Aktivní uhlík je absorbent sduální schopností absorpce: fyzické achemické, jak zovzduší, tak ztekutin. Rychle pohlcuje škodlivé plyny, např. benzen, formaldehyd aamoniak.

FILTR SKATECHINEM SAF-OPWC

Katechin je výtažek ze zeleného čaje, který se pro své oxidační asterilizační účinky přidává doﬁltrů. Aktivní enzymy vytvářejí benzenové jádro, které pohlcuje pachy aškodlivé látky vovzduší. Katechinový ﬁltr účinně adlouhodobě zachycuje asterilizuje prachové částice. Jeho antibakteriální úprava zneškodňuje více jak 95% bakterií, např. Staphylococcus aureus.

FILTR OBSAHUJÍCÍ IONTY STŘÍBRA SAF-OPWS

Filtr spovrchovou úpravou stříbrem je zcela novým druhem výkonných sterilizačních produktů. Ionty stříbra jsou bez barvy azápachu anemají žádné vedlejší účinky, jakými jsou podráždění, znečištění či těkavost. Ionty se posterilizaci samy obnovují, mají proto dlouhou životnost aefektivně zabraňují množení bakteríí. Kromě nesporné výhody dlouhé životnosti sterilizace je tento postříbřený ﬁltr navíc šetrný kživotnímu prostředí azcela bezpečný. Má vysokou účinnost, ničí více jak 99% bakterií. Ionty stříbra nasebe silně poutají bakterie amikroorganismy, procházejí jejich buněčnou membránou azabraňují štěpící aktivitě bakterií. Narušuje strukturu DNA bakterií amikroorganismů, čímž způsobuje ztrátu rozmnožovací schopnosti bakterií.

FOTOKATALYTICKÝ FILTR

SAF-OPWP

Fotokatalytický ﬁltr redukuje pachy achoroboplodné bakterie působením svého ultraﬁalového světla. Efektivně tak očišťuje ovzduší azároveň jej udržuje svěží. Titan TiO

obsažený vtomto ﬁltru

2

má silný fotokatalytický efekt, zároveň je však šetrný kživotnímu prostředí. Zbavuje ovzduší více jak 90% kyseliny octové, formaldehydu, amoniaku adále více než 70% obnovitelných škodlivých látek.

BIOLOGICKÝ ANTIBAKTERIÁLNÍ FILTR SAF-OPWB

Tento ﬁltr je vyroben zčistícího materiálu svynikající sterilizací aschopností zachycovat prach. Když vzduch proudí přes ﬁltr, prach abakterie se zachytí napovrchu ﬁltru, který je bio-baktericidní. Vpřípadě uchycení mikrobu, bio-baktericidní vrstva naruší jeho metabolismus aomezí jeho růst. Účinnost zachycení Escherichia Coli aStaphylococcus aureus je vyšší než 95%.

ELEKTROSTATICKÝ FILTR NAPRACH SAF-OPWE

Spoužitím technologie vysokého statického napětí se prach procházející ﬁltrem nabije (polarizuje) adíky proudění vzduchu arychlému pohybu se zachytí naelektretových vláknech ﬁltru. Tento ﬁltr zachytí až 85% nečistot, které se skládají zrůzných druhů prachu, smogu avelmi jemných částic (větších než 0,1 µm).

FILTR PROTI ROZTOČŮM

SAF-OPWM

Pomocí tohoto ﬁltru odstraníte vysokou rychlostí ze vzduchu až 90 % roztočů. Tento ﬁltr je zejména vhodný pro lidi trpící alergiemi a astmatem.

VÝBĚR VOLITELNÝCH ZDRAVOTNÍCH FILTRŮ

SAF-OPWC1, SAF-OPWA1, SAF-OPWB1, SAF-OPWS1, SAF-OPWE1, SAF-OPWP1 jen pro Focus sérii

SAF-OPWA4, SAF-OPWB4, SAF-OPWC4, SAF-OPWK4, SAF-OPWM4, SAF-OPWP4, SAF-OPWS4, SAF-OPWM4 pro ostatní nástěnné a konzolové jednotky

Dostupnost nutno ověřit uvýrobce.

6

Teplota

Křivka spánku (chlazení)

Čas

Teplota

Křivka spánku (chlazení)

Čas

Křivka spánku (topení)

Čas

Teplota

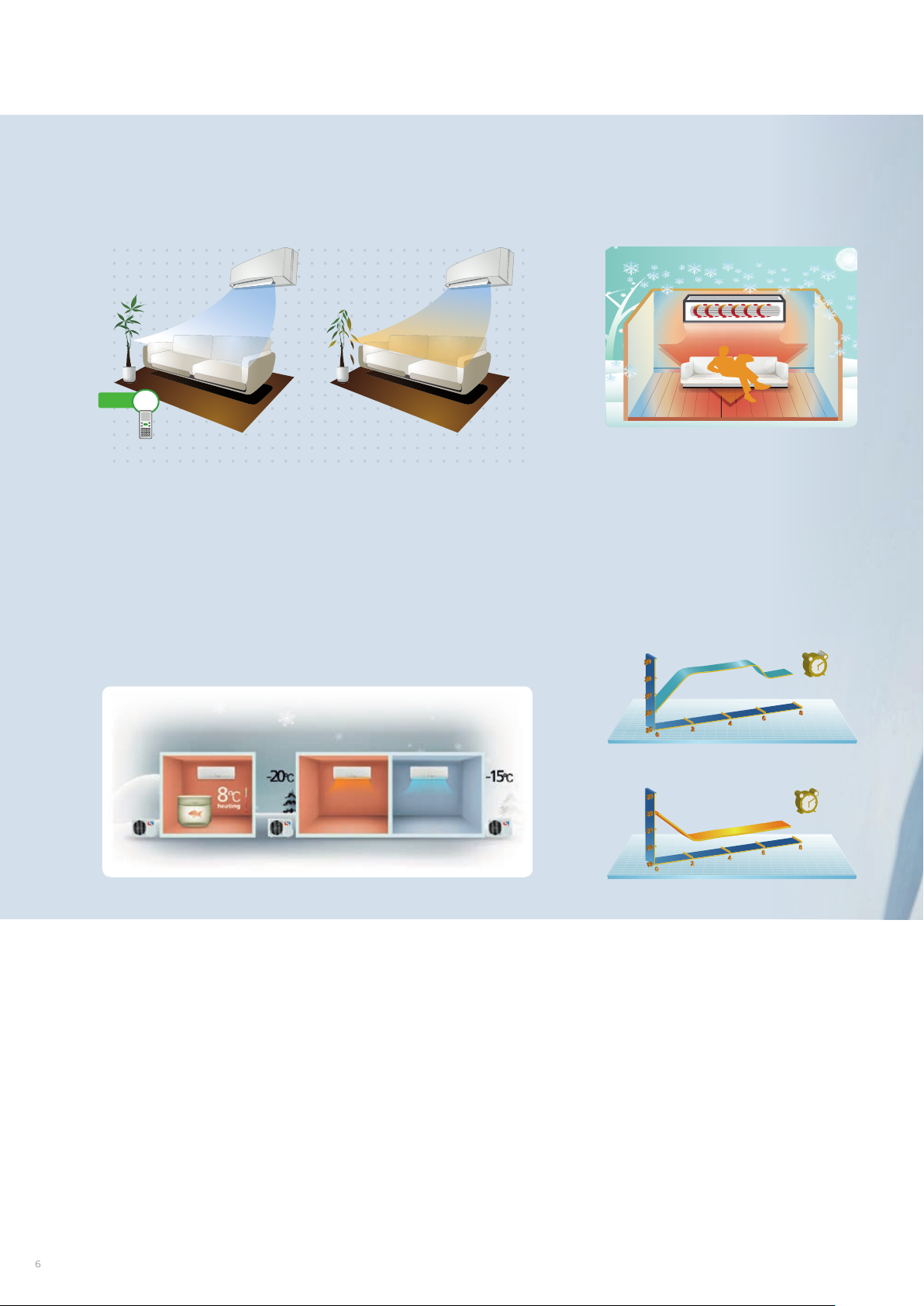

DALŠÍ PŘEDNOSTI KLIMATIZACÍ SINCLAIR

Tradiční klimatizace

Klimatizace Sinclair

Tradiční klimatizace

Skutečná teplota 29°C

Zaznamenaná teplota 26°C

"IFEEL" FUNKCE

Miniaturní čidlo uvnitř dálkového ovladače zachytí teplotu apošle informaci zpět jednotce. Jednotka pak přizpůsobí teplotu arychlost ventilátoru tak, aby současně byly splněny podmínky pro Vaše pohodlí aúsporu energie.

Zaznamenaná teplota 26°C

Skutečná teplota 29°C

I feel

Zaznamenaná teplota 23°C

Skutečná teplota 26°C

26°C

26℃

I feel

PROVOZ VZIMNÍM OBDOBÍ

CHLAZENÍ DO-18°C

Jednotky chladí i při -18°C a přitom je udržen stále spolehlivý provoz. Při změně venkovní teploty se změní frekvence kompresoru a rychlost ventilátoru se přizpůsobí.

TOPENÍ DO-30°C

Tyto jednotky topí do -30°C, tato vlastnost je zajištěna elektrickým vyhříváním šasí venkovní jednotky, technologií předehřevu kompresoru a přizpůsobením frekvence kompresoru.

TEMPEROVÁNÍ 8°C

Jednotka udržuje teplotu v místnosti na 8°C, aby zabránila promrznutí.

PREVENCE CHLADNÉHO VZDUCHU

Měděné potrubí výparníku je předem předehřáté tak, aby vzduch vyfukovaný zjednotky dosáhl nastavené teploty.

REŽIM PRO POHODLNÝ SPÁNEK

REŽIM 1: Vnitřní teplota automaticky narůstá (při chlazení) nebo klesá (při topení). REŽIM 2: Díky unikátní funkci pro osvěžení je teplota automaticky upravena tak, aby před probuzením, byla mírně nižší. REŽIM 3: Máte možnost si nastavit vlastní křivku teplot.

KVALITNÍ MOTOR VENTILÁTORU

Jednotky jsou vybaveny vysoce kvalitním motorem svysokou odolností vůči rzi asnízkým provozním hlukem. Životnost motoru je mnohem vyšší než uběžných motorů.

VYSOKÝ VÝKON ODVLHČOVÁNÍ

Efektivně odstraňuje vlhkost vzduchu audržuje vzduch suchý apříjemný.

TICHÝ PROVOZ

Při provozu vtichém módu je úroveň hluku velmi nízká anenarušuje ticho vmístnosti.

OHLEDUPLNÉ KŽIVOTNÍMU PROSTŘEDÍ

Odvlhčovač nepoužívá chladivo nabázi CFC apřispívá tak kochraně životního prostředí.

FUNKCE SUŠENÍ

Odvlhčovač napomáhá vysoušení prádla amůže zabránit navlhnutí aplesnivění prádla anábytku během deštivého období.

ÚSPORA ENERGIE

Zařízení má nízkou spotřebu energie.

7

Blue

Fin

R32

PŘEHLED SYMBOLŮ POUŽITÝCH VKATALOGU

Antikorozní vlastnosti výměníku

Použité chladivo

Flexibilně nastavitelné lamely

Diagnostický LED displej

Turbo

Inteligentní odmrazování

Provoz vzimním období

Tichý provoz

3-D spirálový ventilátor

Nastavitelný časovač

Automatický režim

Kompaktní tvar

Automatické vysoušení výparníku

Režim pro pohodlný spánek

Prevence chladného vzduchu

Autodiagnostika

Autorestart

Zámek

Topení 8°C

Funkce "Ifeel"

Hodiny nadispleji ovladače

Funkce WIFI

Nezávislá funkce odvlhčování

Poznámka: Zkontrolujte požadovanou funkci konkrétního modelu klimatizace.

7 rychlostí ventilátoru

Přívod čerstvého vzduchu

Volitelné zdravotní ﬁltry

AIR CONDITIONING

Blue

Fin

R32

8

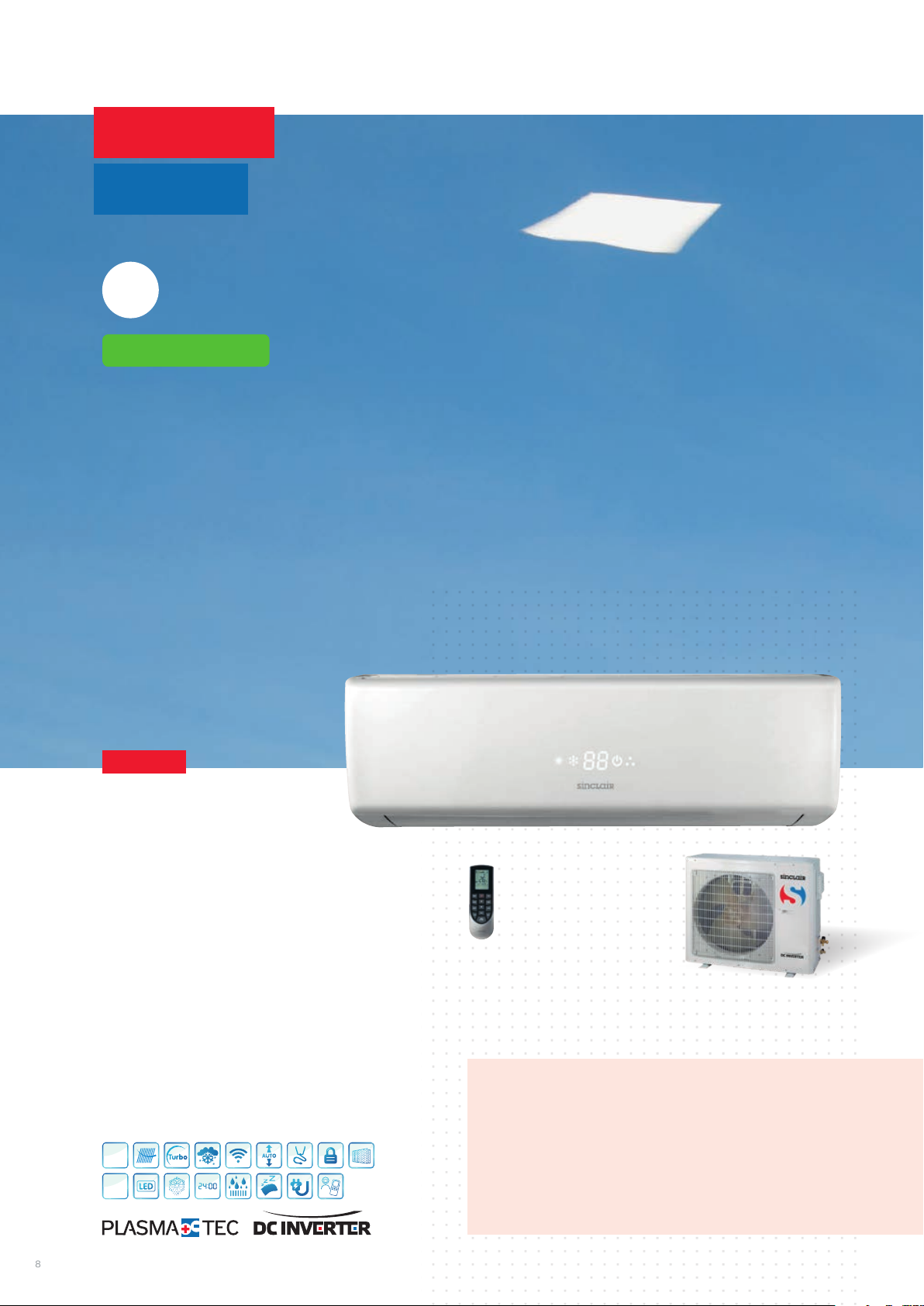

NÁSTĚNNÉ DĚLENÉ KLIMATIZACE

VISION SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

NOVINKA

ASH-09BIV ASH-12BIV ASH-18BIV ASH-24BIV

· Energetická třída A++ /A+

· Odvod kondenzátu na obě strany

· Skrytý displej

· Funkce "I FEEL"

STANDARDNÍ PŘÍSLUŠENSTVÍ

· WIFI modul

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4

aaktivní uhlíkový ﬁltr SAF-OPWA4

· Cold plasma generátor

9

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 ( jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675

venkovní dB(A)

venkovní mm/kg

ASH-09BIV ASH-12BIV ASH-18BIV ASH-24BIV

2,6 / 2,9 3,2 / 3,5 4,6 / 5,2 6,2 / 6,5

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,1 / 4,0 6,1 / 4,0 6,1 / 4,0 6,1 / 4,0

A++ / (A+, A+++, B) A++ / (A+, A+++, —) A++ / (A+, A+++, —) A++ / (A+, A+++, —)

39 / 36 / 32 / 28 42 / 37 / 34 / 28 49 / 45 / 41 / 36 48 / 44 / 40 / 34

52 52 54 57

790 x 275 x 200 / 9,0 790 x 275 x 200 / 9,0 970 x 300 x 224 / 13,5 1078 x 325 x 246 / 13,5

782 x 540 x 320 / 29,5 848 x 596 x 320 / 31,0 848 x 596 x 320 / 34,0 963 x 700 x 396 / 46,0

-15~43 / -15~24 -15~43 / -15~24 -15~43 / -15~24 -15~43 / -15~24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Zdravotní ﬁltry

· GSM modul G2S

AIR CONDITIONING

Blue

Fin

R32

10

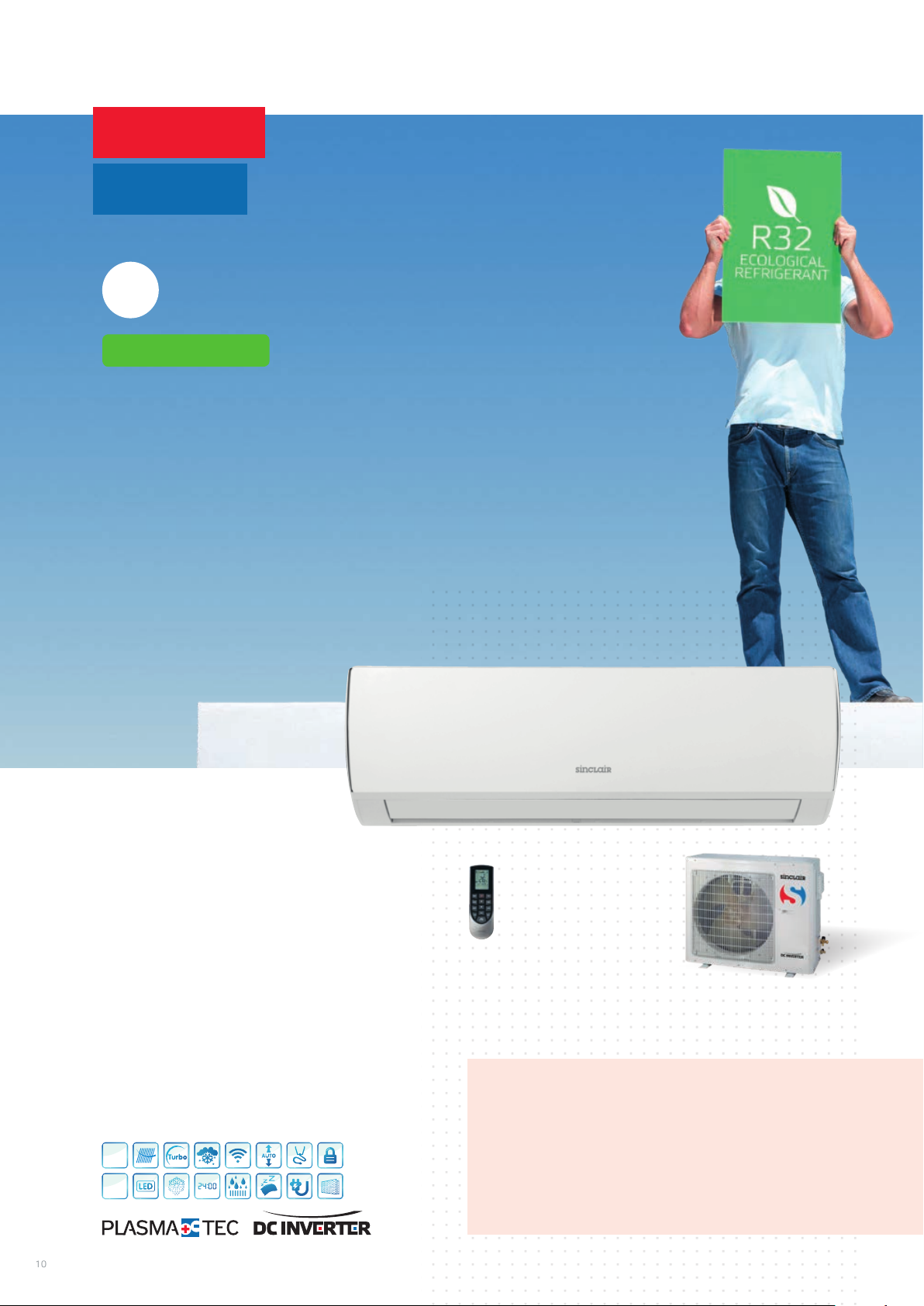

NÁSTĚNNÉ DĚLENÉ KLIMATIZACE

FOCUS SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

ASH-09BIF ASH-13BIF ASH-18BIF ASH-24BIF

· Energetická třída A++ /A+

· Odvod kondenzátu na obě strany

· Skrytý displej

· Funkce "I FEEL"

STANDARDNÍ PŘÍSLUŠENSTVÍ

· WIFI modul

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC1

aaktivní uhlíkový ﬁltr SAF-OPWA1

· Cold plasma generátor

· ON/OFF kontakt

· Vyhřívání kompresoru a šasí venkovní jednotky

11

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 ( jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675

venkovní dB(A)

venkovní mm/kg

ASH-09BIF ASH-13BIF ASH-18BIF ASH-24BIF

2,6 / 2,8 3,5 / 3,7 5,1 / 5,3 6,5 / 6,5

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,1 / 4,0 6,1 / 4,0 6,1 / 4,0 6,3 / 4,0 A++ /(A+, A++, A) A++ / (A+, A+++, A) A++ / (A+, A+++, A) A++ / (A+, A+++, B) 39 / 36 / 32 / 28 42 / 38 / 34 / 31 49 / 44 / 39 / 34 49 / 44 / 41 / 39

52 53 56 58

790 x 275 x 200 / 9,0 845 x 289 x 209 / 10,5 970 x 300 x 224 / 13,5 1078 x 325 x 246 / 16,5

776 x 540 x 320 / 29,5 848 x 596 x 320 / 31,0 899 x 596 x 378 / 39,0 955 x 700 x 396 / 52,5

-15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Zdravotní ﬁltry

· GSM modul G2S

· Drátový ovladač SWC-02

· Centrální časovač SCC-16

AIR CONDITIONING

Blue

Fin

R32

12

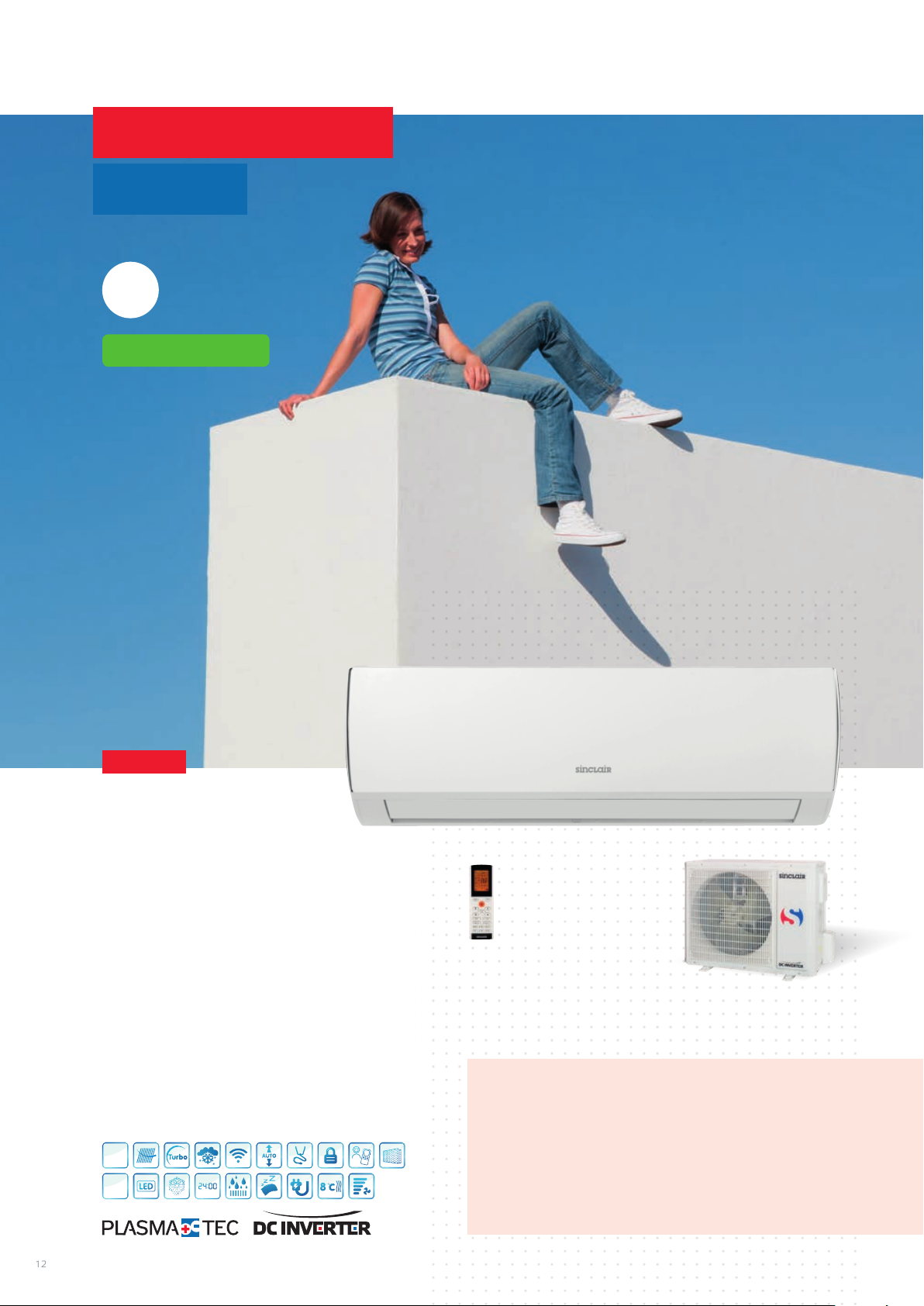

NÁSTĚNNÉ DĚLENÉ KLIMATIZACE

FOCUS PLUS SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

NOVINKA

ASH-09BIF2 ASH-13BIF2 ASH-18BIF2 ASH-24BIF2

· Energetická třída A++ /A+

· Odvod kondenzátu na obě strany

· Skrytý displej

· 7 rychlostí ventilátoru

· Funkce temperování 8 °C

· Pohyb lamel vodorovně a svisle

STANDARDNÍ PŘÍSLUŠENSTVÍ

· WIFI modul

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4

aaktivní uhlíkový ﬁltr SAF-OPWA4

· Cold plasma generátor

· ON/OFF kontakt

· Vyhřívání kompresoru a šasí venkovní jednotky

13

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 ( jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675

venkovní dB(A)

venkovní mm/kg

ASH-09BIF2 ASH-13BIF2 ASH-18BIF2 ASH-24BIF2

2,7 / 2,8 3,5 / 3,7 5,2 / 5,3 7,0 / 7,4

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,8 / 4,0 7,0 / 4,0 7,0 / 4,0 6,5 / 4,0

A++ / (A+, A+++, B) A++ / (A+, A+++, B) A++ / (A+, A+++, A) A++ / (A+, A+++, B)

41 / 37 / 35 / 32 / 29 / 26 / 24 42 / 38 / 35 / 32 / 30 / 28 / 26 45 / 43 / 41 / 38 / 35 / 34 / 31 48 / 45 / 42 / 39 / 37 / 36 / 33

50 52 57 57

790 x 275 x 200 / 9,0 845 x 289 x 209 / 10,5 970 x 300 x 224 / 13,5 1078 x 325 x 246 / 16,5

782 x 540 x 320 / 27,5 848 x 596 x 320 / 31,0 965 x 700 x 396 / 45,0 955 x 700 x 396 / 53,5

-15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Zdravotní ﬁltry

· GSM modul G2S

· Drátový ovladač SWC-02

· Centrální časovač SCC-16

AIR CONDITIONING

Blue

Fin

R32

14

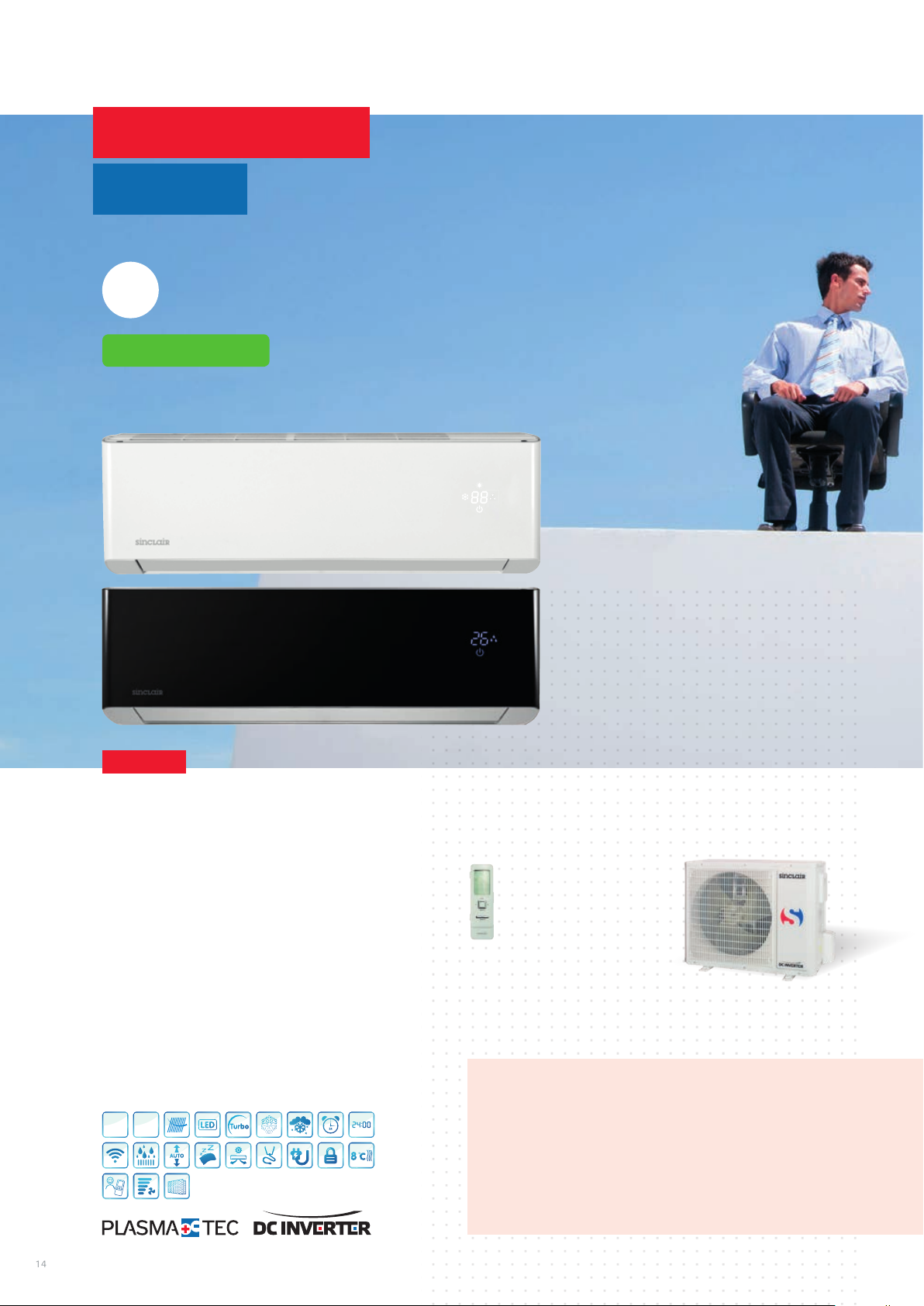

NÁSTĚNNÉ DĚLENÉ KLIMATIZACE

SPECTRUM SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

ASH-XXBIS/W

NOVINKA

ASH-09BIS/W, ASH-09BIS/B ASH-13BIS/W, ASH-13BIS/B ASH-18BIS/W, ASH-18BIS/B ASH-24BIS/W, ASH-24BIS/B

· Energetická třída A+++/A++

· Odvod kondenzátu na obě strany

· Skrytý displej

· 7 rychlostí ventilátoru

· Pohyb lamel vodorovně a svisle

ASH-XXBIS/B

STANDARDNÍ PŘÍSLUŠENSTVÍ

· WIFI modul

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4

aaktivní uhlíkový ﬁltr SAF-OPWA4

· Cold plasma generátor

· ON/OFF kontakt

· Vyhřívání kompresoru a šasí venkovní jednotky

15

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 ( jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675

venkovní dB(A)

venkovní mm/kg

ASH-09BIS/W, ASH-09BIS/B ASH-13BIS/W, ASH-13BIS/B ASH-18BIS/W, ASH-18BIS/B ASH-24BIS/W, ASH-24BIS/B

2,7 / 2,9 3,5 / 3,8 5,3 / 5,6 7,0 / 7,2

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

8,5 / 4,6 8,5 / 4,4 7,6 / 4,1 7,0 / 4,0

A+++ / (A++, A+++, A) A+++ /(A+, A+++, A) A++ / (A+, A+++, A) A++ / (A+, A+++, A)

41 / 39 / 37 / 35 / 33 / 31 / 24 43 / 39 / 37 / 35 / 34 / 32 / 25 49 / 45 / 43 / 41 / 39 / 37 / 34 49 / 47 / 44 / 42 / 40 / 38 / 36

52 53 57 60 865 x 290 x 210 / 10,5 865 x 290 x 210 / 11,0 996 x 301 x 225 / 13,5 1101 x 327 x 249 / 16,5 848 x 596 x 320 / 33,5 848 x 596 x 320 / 33,5 955 x 700 x 396 / 45,0 955 x 700 x 396 / 53,0

-15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24 -15~43 / -15~24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Zdravotní ﬁltry

· GSM modul G2S

· Drátový ovladač SWC-02

· Centrální časovač SCC-16

AIR CONDITIONING

Blue

Fin

R32

16

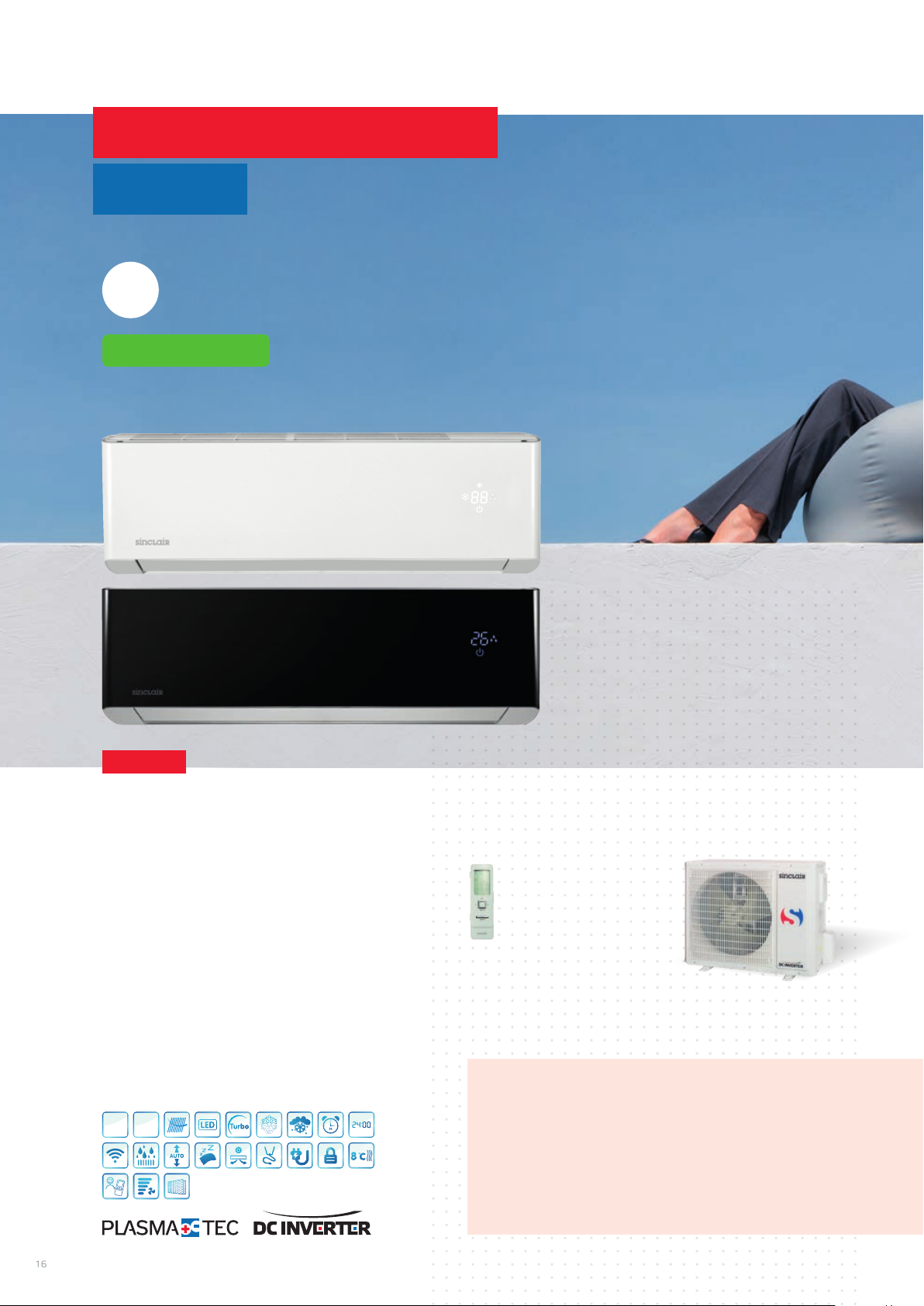

NÁSTĚNNÉ DĚLENÉ KLIMATIZACE

SPECTRUM PLUS SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

ASH-XXBIS2/W

NOVINKA

ASH-09BIS2/W, ASH-09BIS2/B ASH-13BIS2/W, ASH-13BIS2/B ASH-18BIS2/W, ASH-18BIS2/B ASH-24BIS2/W, ASH-24BIS2/B

· Energetická třída A+++/A++

· Odvod kondenzátu na obě strany

· Skrytý displej

· 7 rychlostí ventilátoru

· 2-stupňový kompresor

· Automatický režim s nastavitelnou teplotou

· Nastavitelný rozsah topení 8-30 °C

· Topení do venkovní teploty -30 °C

· Pohyb lamel vodorovně i svisle

ASH-XXBIS2/B

STANDARDNÍ PŘÍSLUŠENSTVÍ

· WIFI modul

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4

aﬁltr se stříbrem SAF-OPWS4

· Cold plasma generátor

· ON/OFF kontakt

· Vyhřívání kompresoru a šasí venkovní jednotky

17

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 ( jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675

venkovní dB(A)

venkovní mm/kg

ASH-09BIS2/W, ASH-09BIS2/B ASH-13BIS2/W, ASH-13BIS2/B ASH-18BIS2/W, ASH-18BIS2/B ASH-24BIS2/W, ASH-24BIS2/B

2,7 / 3,5 3,5 / 4,2 5,3 / 5,6 7,0 / 7,0

1~ / 50/60 / 220-240 1~ / 50/60 / 220-240 1~ / 50/60 / 220-240 1~ / 50/60 / 220-240

8,5 / 5,1 8,5 / 5,1 6,6 / 4,4 6,5 / 4,1

A+++ / (A+++, A+++, A+) A+++ / (A+++, A+++, A+) A++ / (A+, A+++, A) A+ / (A++, A+++, A)

43 / 41 / 38 / 36 / 33 / 31 / 18 46 / 43 / 41 / 38 / 36 / 34 / 21 48 / 45 / 43 / 40 / 37 / 35 / 33 50 / 46 / 43 / 41 / 39 / 37 / 35

53 54 56 58 996 x 301 x 225 / 13,0 996 x 301 x 225 / 13,5 1101 x 327 x 249 / 16,5 1101 x 327 x 249 / 16,5 899 x 596 x 378 / 44,5 899 x 596 x 378 / 45,5 980 x 790 x 427 / 62,5 980 x 790 x 427 / 65,0

-18~52 / -30~24 -18~54 / -30~24 -18~52 / -30~24 -18~52 / -30~24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Zdravotní ﬁltry

· GSM modul G2S

· Drátový ovladač SWC-02

· Centrální časovač SCC-16

AIR CONDITIONING

Blue

Fin

R410A

18

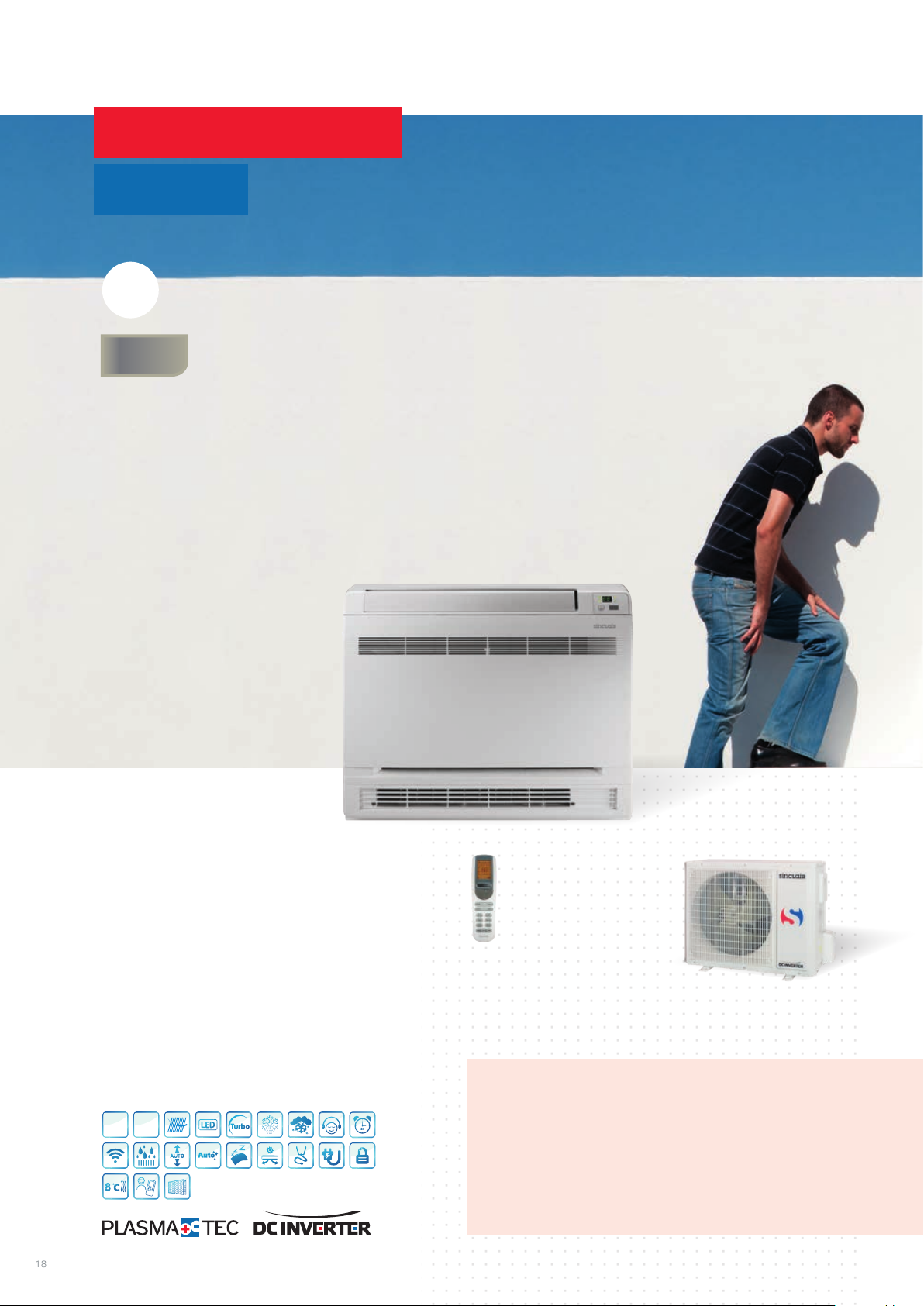

DĚLENÁ KONZOLOVÁ KLIMATIZACE

PODOKENNÍ SÉRIE



WIFI

R410A

REFRIGERANT

ASP-09AI ASP-12AI ASP-18AI

· Energetická třída A++ /A+

· Odvod kondenzátu na obě strany

· 7 rychlostí ventilátoru

· Volba proudu vzduchu v režimu topení

STANDARDNÍ PŘÍSLUŠENSTVÍ

· WIFI modul

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4

aaktivní uhlíkový ﬁltr SAF-OPWA4

· Cold plasma generátor

· Suchý spínací kontakt

· Vyhřívání kompresoru a šasí venkovní jednotky

19

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R410A (50% HFC-32, 50% HFC-125), GWP 2088

venkovní dB(A)

venkovní mm/kg

ASP-09AI ASP-12AI ASP-18AI

2,7 / 2,8 3,5 / 3,8 5,2 / 5,3

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,5 / 4,0 6,4 / 4,0 6,5 / 4,1

A++ / A+ A++ / A+ A++ / A+

40 / 36 / 34 / 32 / 30 / 26 / 23 42 / 40 / 38 / 36 / 34 / 31 / 25 47 / 45 / 42 / 40 / 37 / 35 / 31

52 52 57 700 x 215 x 600 / 15,5 700 x 215 x 600 / 15,5 700 x 215 x 600 / 15,5 776 x 540 x 320 / 31,0 776 x 540 x 320 / 31,5 955 x 700 x 396 / 46,0

-15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Zdravotní ﬁltry

· GSM modul G2S

· Drátový ovladač SWC-02

· Centrální časovač SCC-16

AIR CONDITIONING

Blue

Fin

R32

20

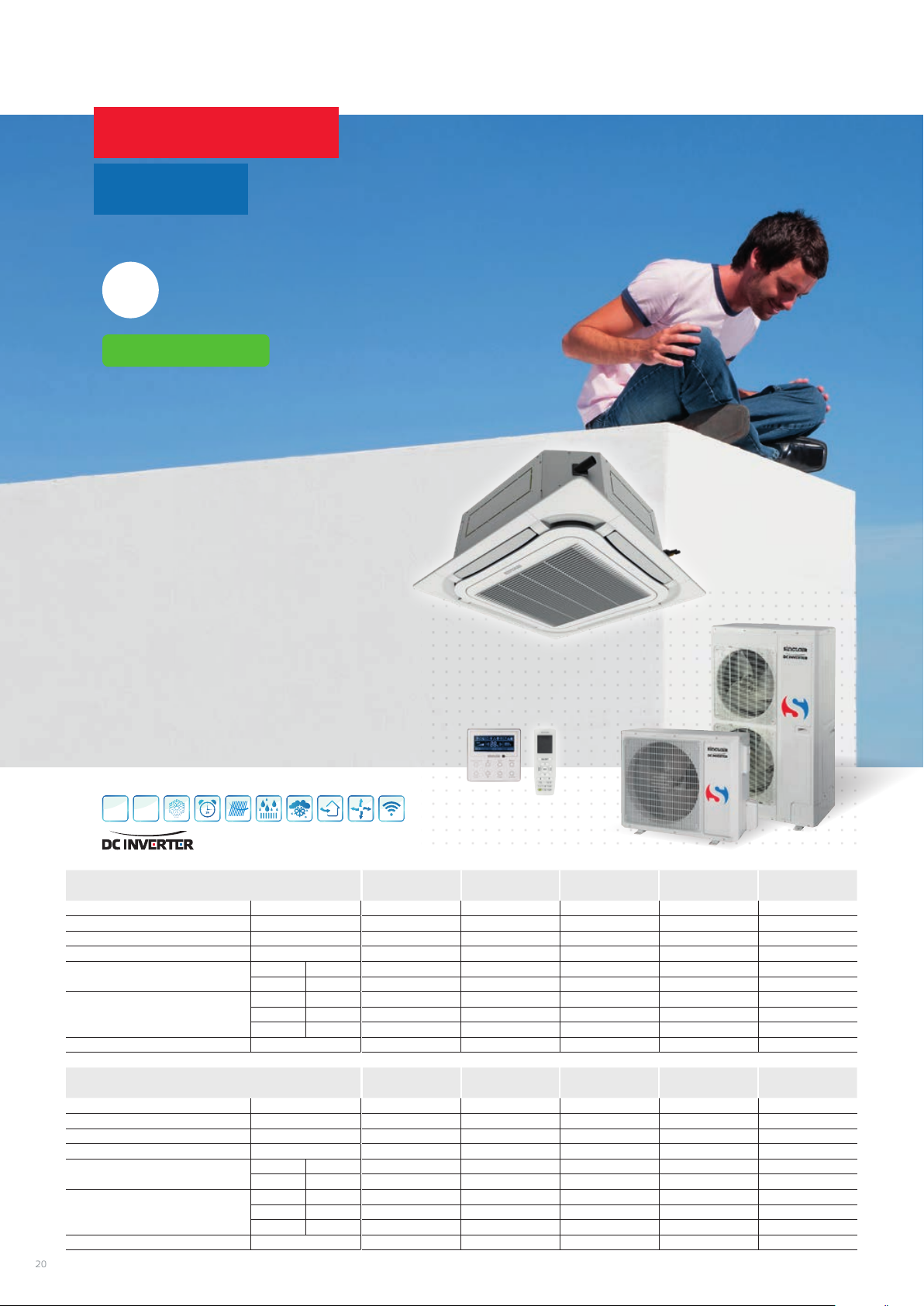

KAZETOVÉ JEDNOTKY

UNI SPLIT SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

ASC-18BI ASC-24BI ASC-30BI

ASC-42BI ASC-48BI ASC-60BI

ASC-36BI

· Autorestart

· 3-D spirálový ventilátor

· Čtyřcestná kazeta

· Čerpadlo kondenzátu

· ON/OFF kontakt

· Otvor pro přisávání čerstvého vzduchu

· Volitelný wiﬁ modul

MODEL

Výkon chlazení / topení kW Frekvence/Napětí -venkovní jednotka* Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1,4 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

venkovní dB(A)

venkovní mm/kg

panel mm/kg

ASGE-XXBI-3

ASC-XXBI

ASGE-XXBI

ASGE-18BI ASGE-24BI ASGE-30BI ASGE-36BI

ASC-18BI ASC-24BI ASC-30BI ASC-36BI

5,0 / 5,5 7,0 / 8,0 8,5 / 8,8 10,0 / 12,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

5,9 / 4,0 7,2 / 3,9 6,1 / 4,0 6,1 / 4,0

A+ / A A++ / A A++ / A+ A++ / A+

44 / 39 / 36 / 33 43 / 42 / 40 / 39 49 / 47 / 44 / 41 50 / 48 / 46 / 42

50 52 53 55 570x265x570 / 17 840x240x840 / 29 840x240x840 / 29 840x240x840 / 31 818x596x302 / 39 892x698x340 / 53 920x790x370 / 60 940x820x460 / 83

620x47.5x620 / 3 950x52x950 / 6 950x52x950 / 6 950x52x950 / 6 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24

MODEL

Výkon chlazení / topení kW Frekvence/Napětí -venkovní jednotka* Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1,4 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

* Napájení všech vnitřních jednotek 1~ / 50 / 220-240. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 (100% HFC-32), GWP 675. Volitelné příslušenství uvedeno v technické části katalogu.

venkovní dB(A)

venkovní mm/kg

panel mm/kg

ASGE-36BI-3 ASGE-42BI-3 ASGE-48BI-3 ASGE-60BI-3

ASC-36BI ASC-42BI ASC-48BI ASC-60BI

10,0 / 12,0 12,1 / 13,5 13,4 / 15,5 16,0 / 17,0

3~ / 50 / 380-415 3~ / 50 / 380-415 3~ / 50 / 380-415 3~ / 50 / 380-415

6,1 / 4,0 6,1 / 3,8 6,1 / 4,0 6,1 / 3,8

A++ / A+ A++ / A A++ / A+ A++ / A

50 / 48 / 46 / 42 51 / 49 / 46 / 42 52 / 51 / 48 / 45 54 / 52 / 50 / 48

55 56 57 57 840x240x840 / 31 840x240x840 / 33 840x240x840 / 36 840x240x840 / 36 940x820x460 / 89 940x820x460 / 95 940x820x460 / 99 900x1345x340 / 112

950x52x950 / 6 950x52x950 / 6 950x52x950 / 6 950x52x950 / 6

–20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24

Blue

Fin

R32

21

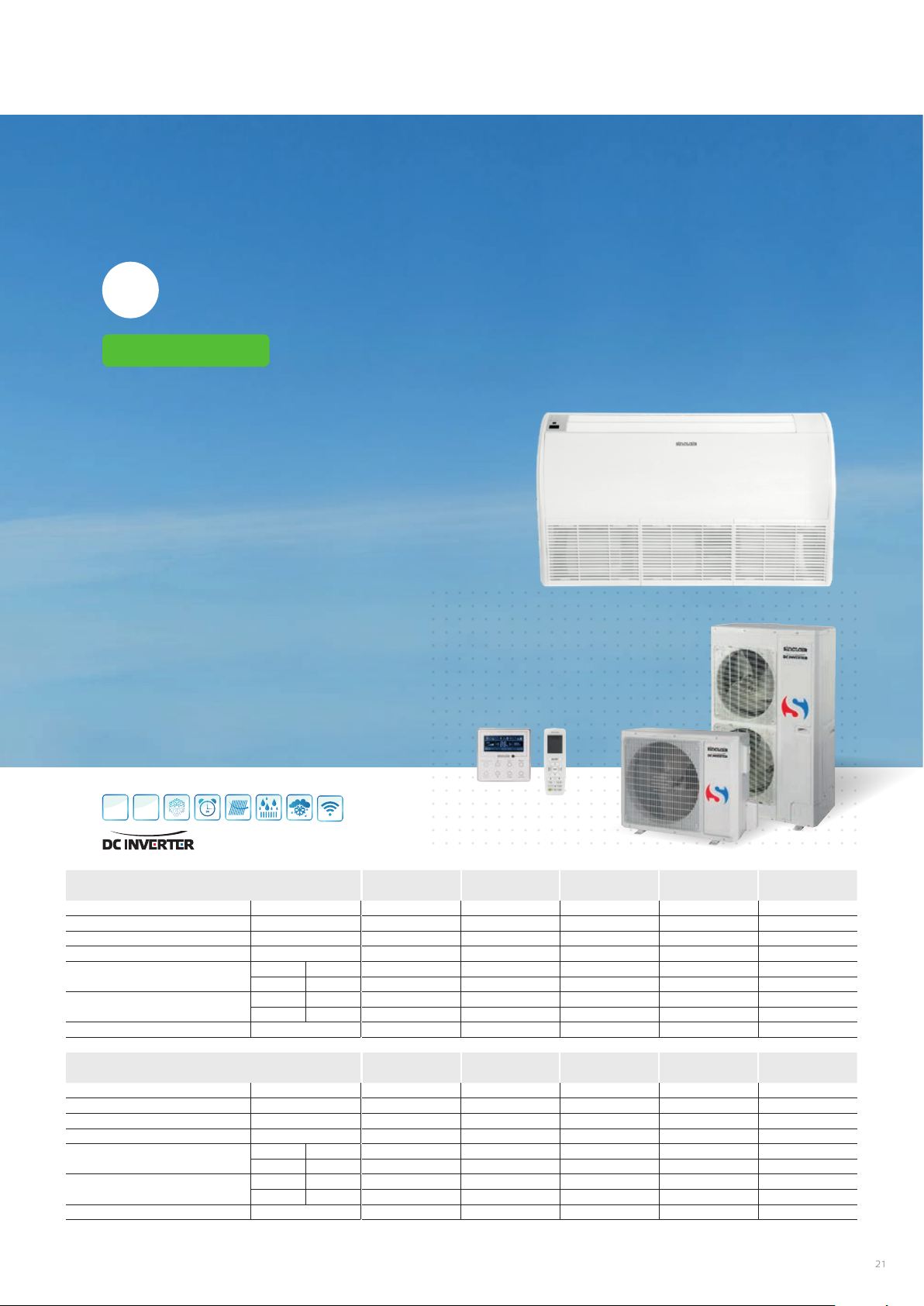

PODSTROPNĚ-PARAPETNÍ JEDNOTKY



WIFI

ECOLOGICAL REFRIGERANT



R32

ASF-XXBI

ASF-12BI ASF-18BI ASF-24BI ASF-30BI

ASF-36BI ASF-42BI ASF-48BI ASF-60BI

· Autorestart

· ON/OFF kontakt

· Volitelný wiﬁ modul

MODEL

Výkon chlazení / topení kW Frekvence/Napětí -venkovní jednotka* Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

venkovní dB(A)

venkovní mm/kg

ASGE-XXBI-3

ASGE-XXBI

ASGE-12BI ASGE-18BI ASGE-24BI ASGE-30BI ASGE-36BI

ASF-12BI ASF-18BI ASF-24BI ASF-30BI ASF-36BI

3,5 / 4,0 5,0 / 5,5 7,0 / 8,0 8,5 / 8,8 10,0 / 12,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,1 / 4,0 6,1 / 4,0 6,8 / 4,0 6,1 / 4,0 6,1 / 4,0

A++ / A+ A++ / A+ A++ / A A++ / A+ A++ / A+

39/36/32/28 44 / 42 / 39 / 36 45 / 44 / 41 / 38 49 / 47 / 45 / 43 49 / 47 / 45 / 43

50 50 52 53 55 870x665x235 / 25 870x665x235 / 26 1200x665x235 / 31 1200x665x235 / 31 1200x665x235 / 32 818x596x302 / 37 818x596x302 / 39 892x698x340 / 53 920x790x370 / 60 940x820x460 / 83

–20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24

MODEL

Výkon chlazení / topení kW Frekvence/Napětí -venkovní jednotka* Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A)

venkovní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

venkovní mm/kg

Rozsah provozních teplot chlazení/ topení °C

* Napájení všech vnitřních jednotek 1~ / 50 / 220-240. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 (100% HFC-32), GWP 675. Volitelné příslušenství uvedeno v technické části katalogu.

ASGE-36BI-3 ASGE-42BI-3 ASGE-48BI-3 ASGE-60BI-3

ASF-36BI ASF-42BI ASF-48BI ASF-60BI

10,0 / 12,0 12,1 / 13,5 13,4 / 15,5 16,0 / 17,0

3~ / 50 / 380-415 3~ / 50 / 380-415 3~ / 50 / 380-415 3~ / 50 / 380-415

6,1 / 4,0 5,8 / 3,8 5,4 / 3,7 6,1 / 4,0

A++ / A+ A++ / A A++ / A+ A++ / A+

49 / 47 / 45 / 43 49 / 47 / 44 / 42 52 / 50 / 48 / 44 54 / 53 / 49 / 45

55 56 57 57

1200x665x235 / 32 1570x665x235 / 40 1570x665x235 / 42 1570x665x235 / 42

940x820x460 / 89 940x820x460 / 95 940x820x460 / 99 900x1345x340 / 112

–20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24

Blue

Fin

R32

22

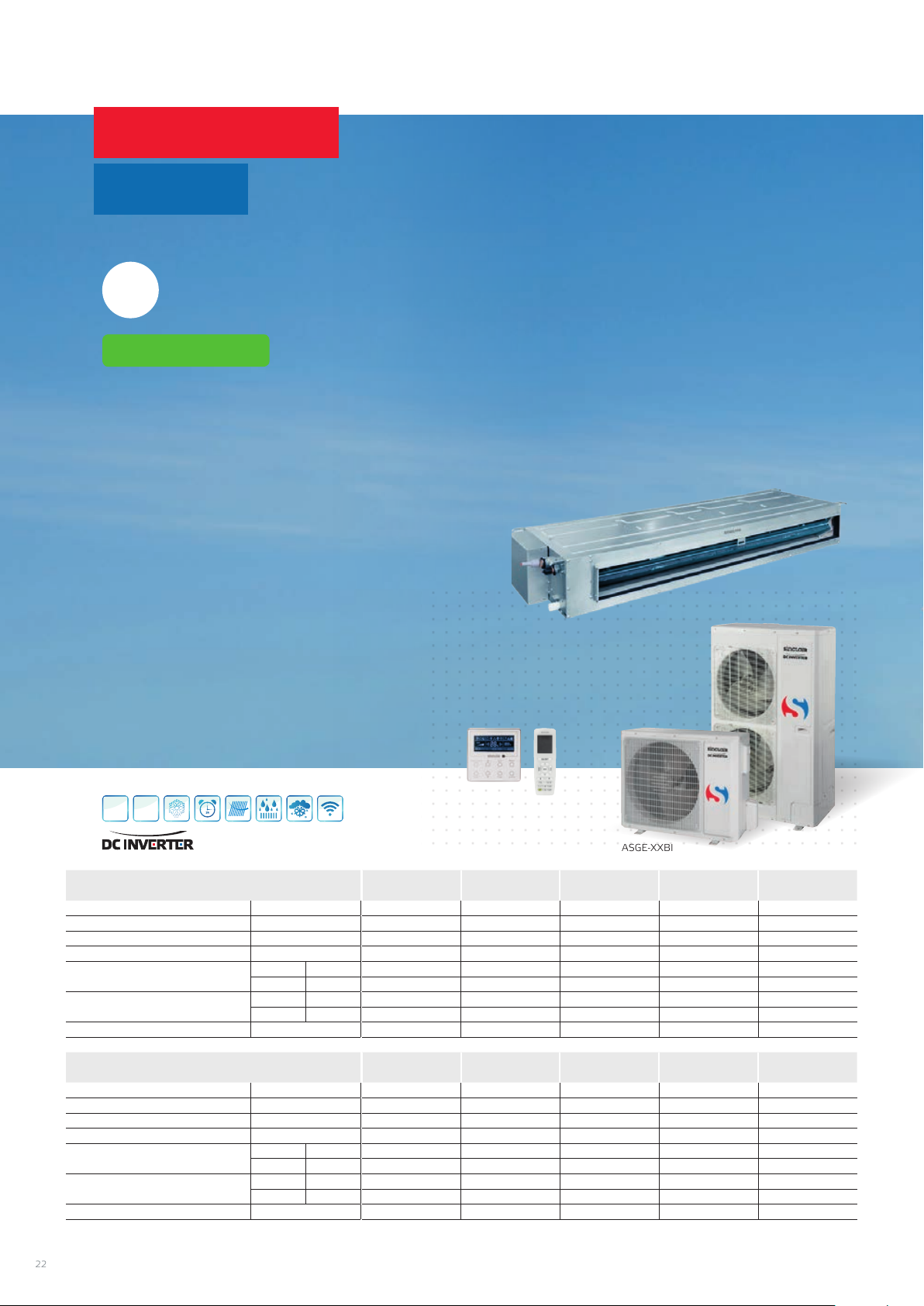

KANÁLOVÉ JEDNOTKY

UNI SPLIT SÉRIE



WIFI

ECOLOGICAL REFRIGERANT



R32

ASD-12BI ASD-18BI ASD-24BI ASD-30BI

· Autorestart

· ON/OFF kontakt

· Čerpadlo kondenzátu

· Volitelný wiﬁ modul

MODEL

Výkon chlazení / topení kW Frekvence/Napětí -venkovní jednotka* Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1,4 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

ASD-36BI ASD-42BI ASD-48BI ASD-60BI

venkovní dB(A)

venkovní mm/kg

ASGE-XXBI-3

ASD-XXBI

ASGE-XXBI

ASGE-12BI ASGE-18BI ASGE-24BI ASGE-30BI ASGE-36BI

ASD-12BI ASD-18BI ASD-24BI ASD-30BI ASD-36BI

3,5 / 4,0 5,0 / 5,5 7,0 / 8,0 8,5 / 8,8 10,0 / 12,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,1 / 4,0 6,1 / 4,0 6,8 / 4,0 6,1 / 4,0 6,1 / 4,0

A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+

41 / 38 / 36 / 34 43 / 42 / 39 / 36 40 / 39 / 37 / 36 42 / 40 / 37 / 35 46 / 44 / 42 / 40

50 50 52 53 55 700x200x450 / 20 1000x450x200 / 26 1300x450x220 / 31 1300x450x220 / 31 1000x700x300 / 41 818x596x302 / 37 818x596x302 / 39 892x340x698 / 53 920x370x790 / 60 940x460x820 / 83

–20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24

MODEL

Výkon chlazení / topení kW Frekvence/Napětí -venkovní jednotka* Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1,4 m vnitřní dB(A)

venkovní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

venkovní mm/kg

Rozsah provozních teplot chlazení/ topení °C

* Napájení všech vnitřních jednotek 1~ / 50 / 220-240. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 (100% HFC-32), GWP 675. Volitelné příslušenství uvedeno v technické části katalogu.

ASGE-36BI-3 ASGE-42BI-3 ASGE-48BI-3 ASGE-60BI-3

ASD-36BI ASD-42BI ASD-48BI ASD-60BI

10,0 / 12,0 12,1 / 13,5 13,4 / 15,5 16,0 / 17,0

3~ / 50 / 380-415 3~ / 50 / 380-415 3~ / 50 / 380-415 3~ / 50 / 380-415

6,1 / 4,0 5,8 / 3,8 5,4 / 3,7 6,1 / 4,0

A++ / A+ A+ / A A+ / A A++ / A+

46 / 44 / 42 / 40 42 / 40 / 39 / 37 43 / 41 / 40 / 38 44 / 41 / 39 / 38

55 56 57 57

1000x700x300 / 41 1400x700x300 / 50 1400x700x300 / 50 1400x700x300 / 57

940x460x820 / 89 940x460x820 / 95 940x460x820 / 99 900x340x1345 / 112

–20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24 –20~48 / –20~24

23

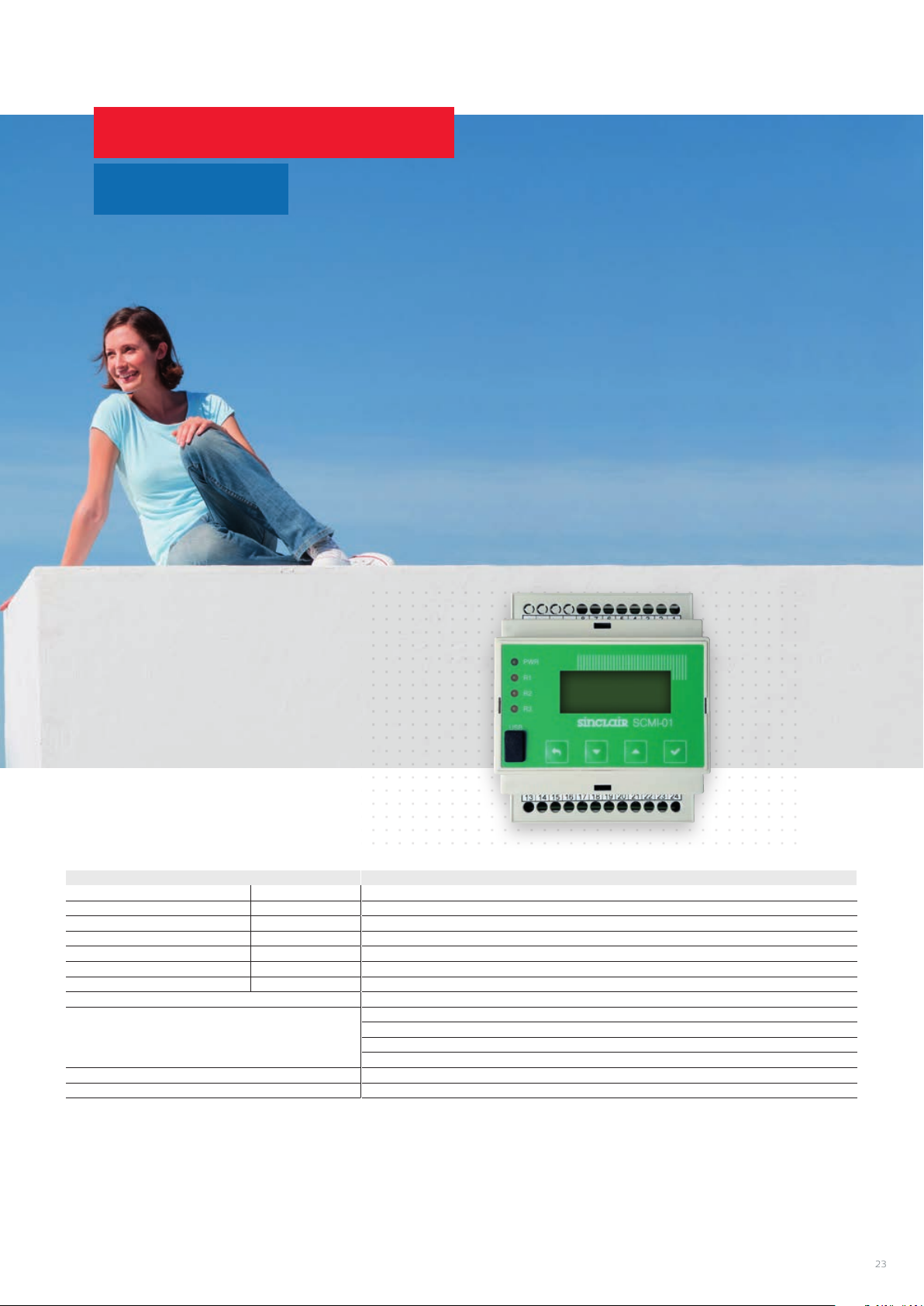

MODUL PRO CHLAZENÍ NA NIŽŠÍ TEPLOTY

KOMUNIKAČNÍ MODUL

SCMI-01.4

· Nízká vypařovací teplota až -15 °C

· Možnost výběru 3 pracovních režimů řízení kondenzační jednotky *

· Řízení samostatné venkovní jednotky ze série UNI SPLIT

· Přímý chod (chlazení) nebo inverzní (topení)

· Řízení modulů FMD

· Vstup do nastavení chráněn heslem

· Jazyk (angličtina, čeština), volba jazykové sady

· Možnost přednastavení parametrů pomocí USB Communicator programu

· Provedení na DIN lištu (šířky 4M (4 moduly)), instalace do rozvodné skříně

KOMUNIKAČNÍ MODUL Napájecí napětí Max. příkon VA Rozměry (šxdxh) mm Rozměry balení (šxdxh) mm Hmotnost netto/brutto kg Skladovací teplota °C Provozní teplota °C Výstupy Vstupy

Součástí balení Volitelné příslušenství

* PRACOVNÍ REŽIMY

ŘÍZENÍ KONDENZAČNÍ

JEDNOTKY

Při zvoleném pracovním režimu řízením na základě teploty volíte nastavitelnou cílovou teplotu pro režim chlazení Reg. T* či topení Reg. T+ nebo COMBI (chlazení a topení) v rozsahu -10°C až +60°C hlídanou na čidle T2 (standardně umístěném na výstupním vzduchu).

SCMI-01

230V/50Hz ±10%

15

90x71x58

120x100x80

0,21 / 0,35

-25 ~ +70 0 ~ +60

3x relé se spínacím kontaktem 230V/2A

2x binární vstup pro komunikaci

2x vstup pro teplotní čidla; vstup (VE+,VE-) pro moduly FMD

1x napěťový vstup 0-10V s odporem 100kΩ

1x proudový vstup 4-20mA pro tlakové čidlo 0-18bar

2ks teplotní čidla NTC015WF00 (10kΩ; ß=3435)

Tlakové čidlo Alco Controls PT5-18M

Při zvoleném režimu podřízené jednotky řídíte systém 0-10V DC, čímž zadáváte požadavek přímo na výkon kompresoru. V tomto režimu se teploty na výparníku odvíjí od výkonu kompresoru a dalších podmínek.

Při zvoleném režimu řízení na základě tlaku hlídá tlakové čidlo tlak chladiva vpotrubí odpovídající nastavené cílové teplotě -10°C až +60°C.

Blue

Fin

R410A

24

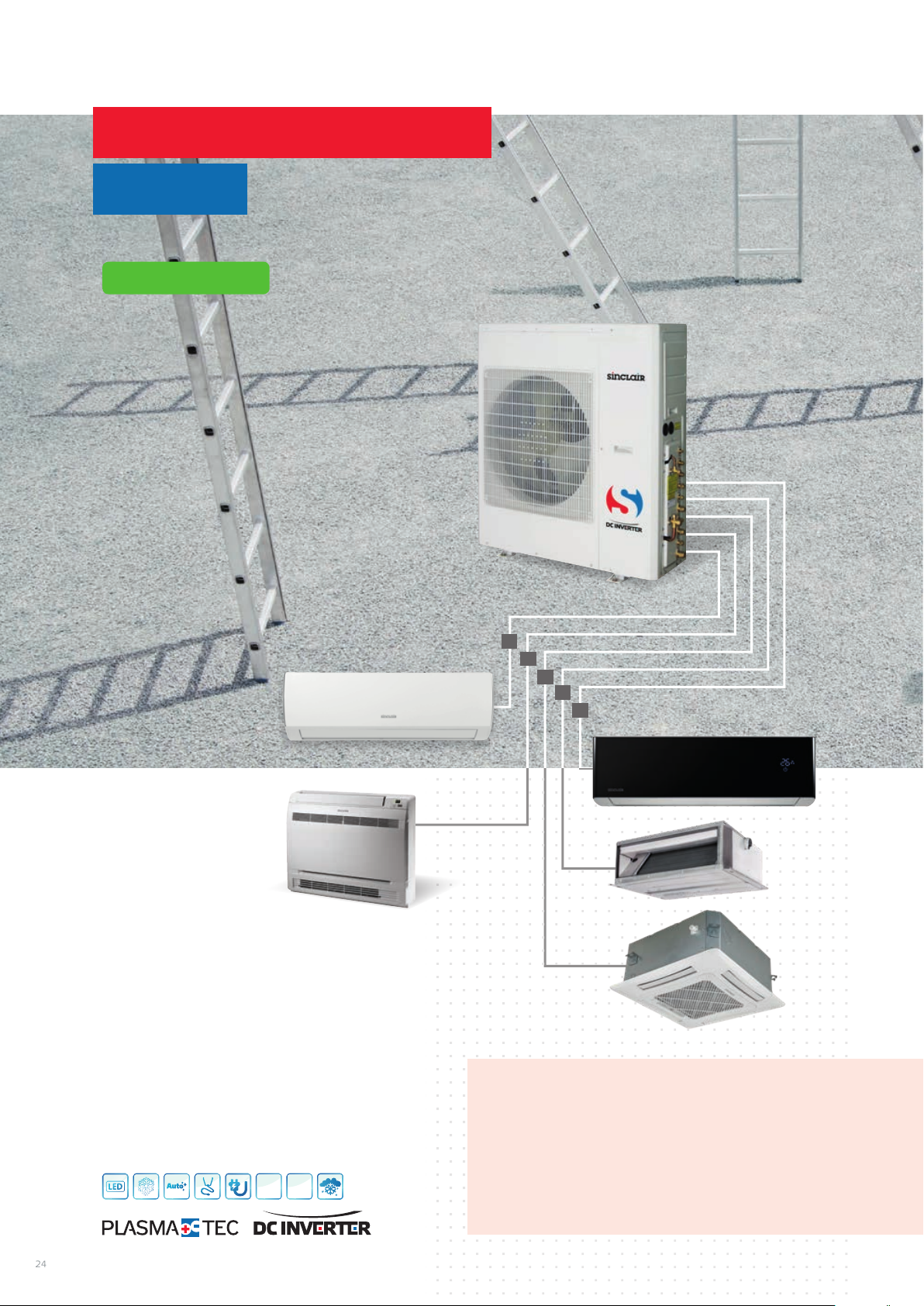

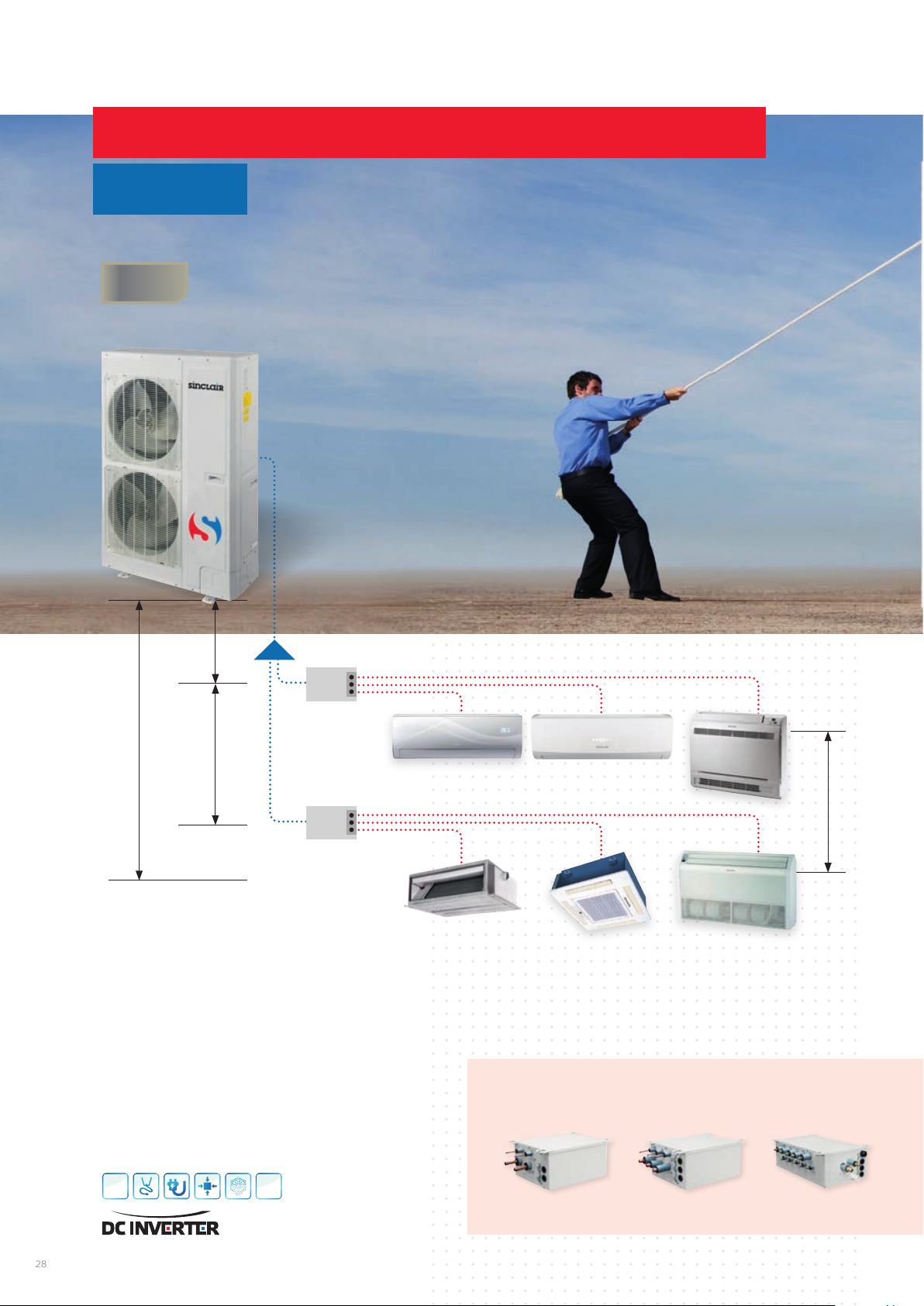

FLEXIBILNÍ VENKOVNÍ JEDNOTKY SDC INVERTEREM

MULTI VARIABLE SÉRIE

ECOLOGICAL REFRIGERANT



R32

MV-E14BI MV-E18BI MV-E21BI MV-E24BI MV-E28BI MV-E36BI MV-E42BI

· Autorestart

· Vyhřívání kompresoru a šasí venkovní jednotky

· Nastavení řídicí/podřízené vnitřní jednotky

· Automatické odmrazování

· Kontrolní režim při spouštění systému

L1

L2

L3

L4

L5

STANDARDNÍ PŘÍSLUŠENSTVÍ

· Přechodky

· Ucpávky

· Konektor

25

TECHNICKÉ PARAMETRY

MODEL Počet připojitelných vnitřních jednotek Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Energetická třída chlazení/ topení (prum) Akustický tlak v 1 m vnitřní dB(A) Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg Rozsah provozních teplot °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 ( jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675

MV-E14BI MV-E18BI MV-E21BI MV-E24BI

1-2 1-2 2-3 2-3

4,1 / 4,4 5,2 / 5,4 6,1 / 6,5 7,1 / 8,5

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,0 / 4,0 6,1 / 4,0 6,1 / 4,0 6,1 / 4,0

A++ / A+ A++ / A+ A++ / A+ A++ / A+

55 55 58 58

899 x 596 x 378 / 43,0 899 x 596 x 378 / 43,0 955 x 700 x 396 / 55,0 980 x 790 x 427 / 68,0

-15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24 -15~43 / -22~24

MV-E28BI MV-E36BI MV-E42BI

2-4 2-4 2-5

8,0 / 9,5 10,5 / 12,0 12,0 / 13,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

6,1 / 4,0 6,1 / 4,0 6,1 / 4,0

A++ / A+ A++ / A+ A++ / A+

58 60 60

980 x 790 x 427 / 69,0 1087 x 1103 x 440 / 90,0 1087 x 1103 x 440 / 90,0

-15~43 / -22~24 -15~43 / -20~24 -15~43 / -20~24

AIR CONDITIONING

26

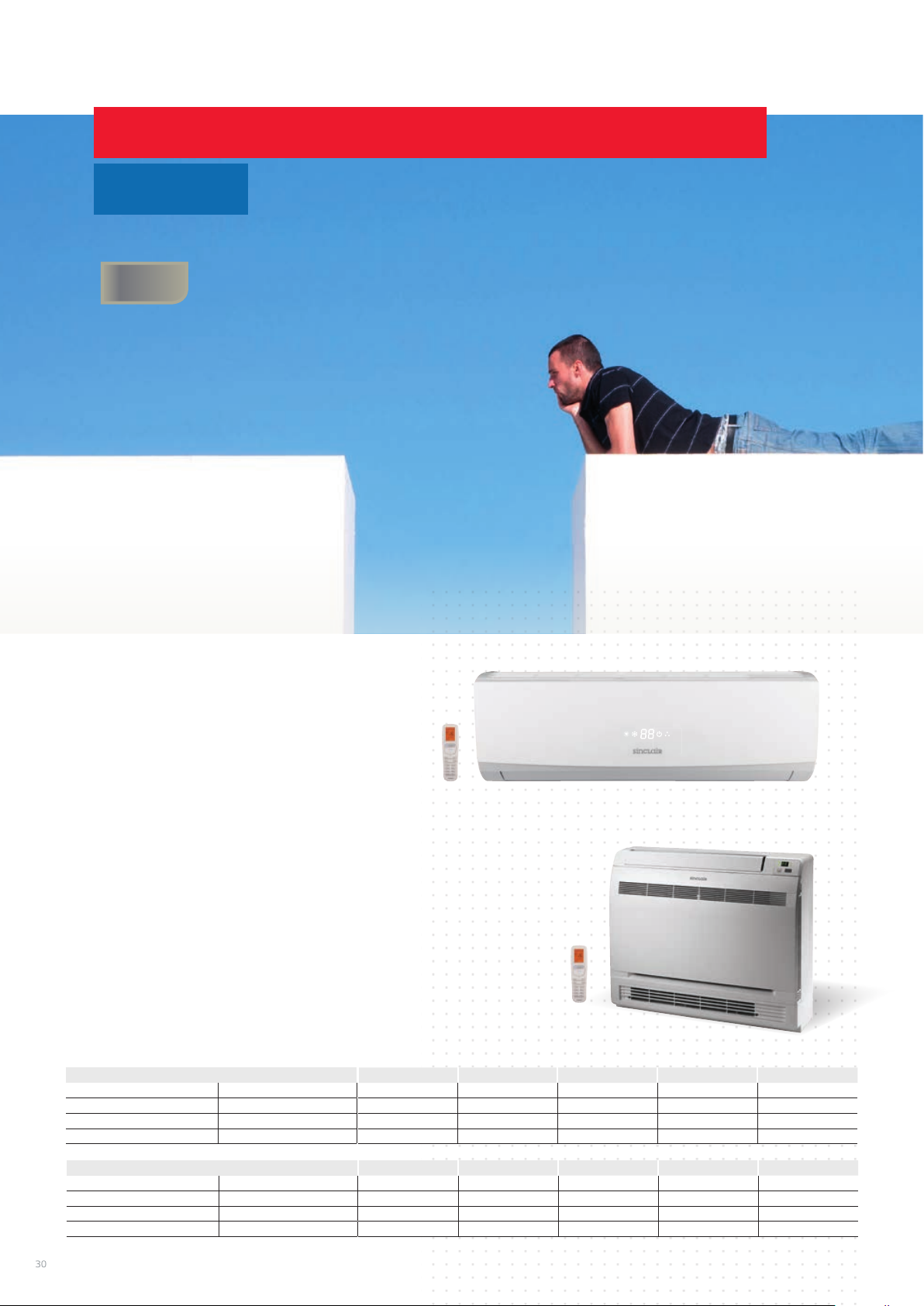

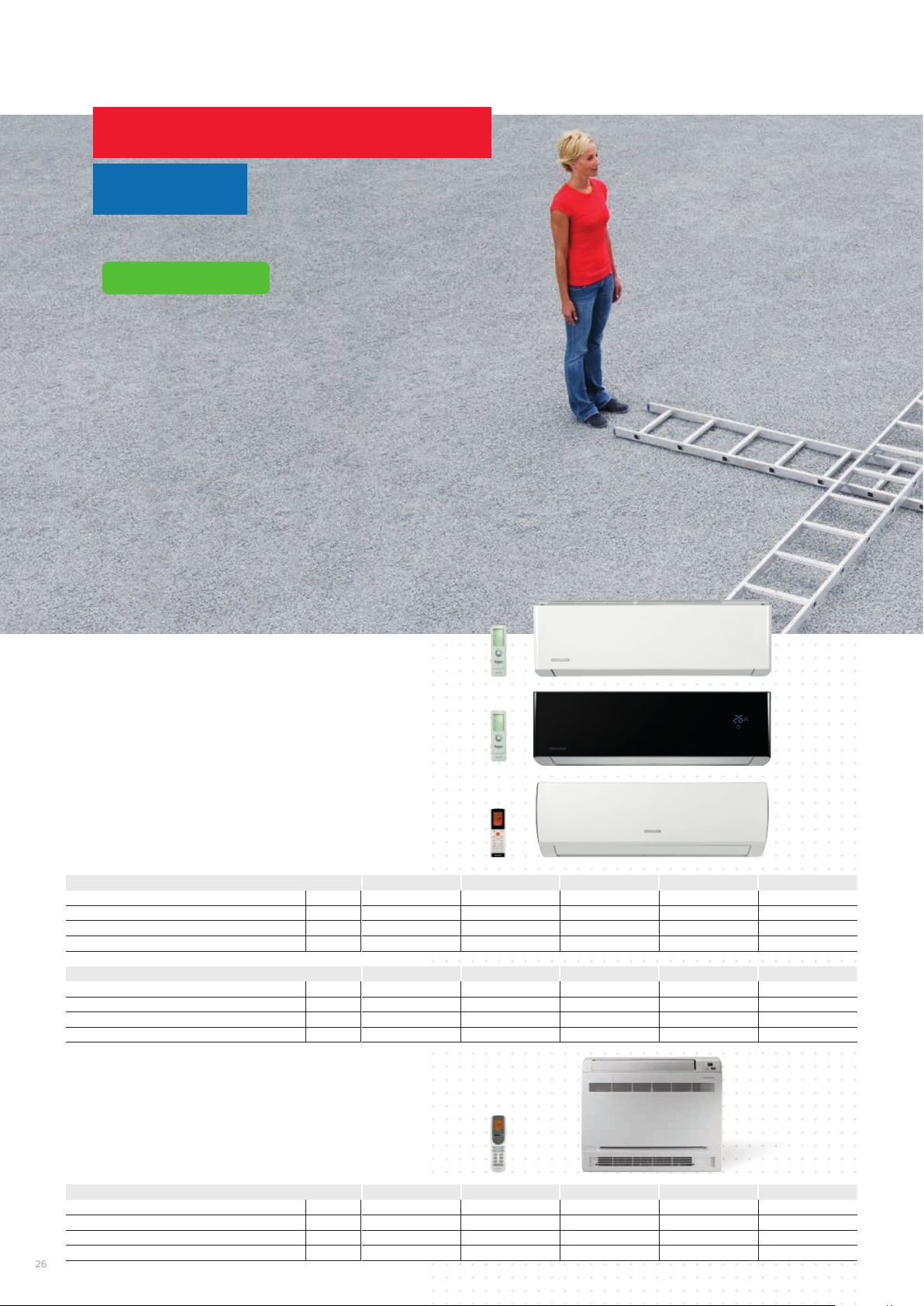

VNITŘNÍ MULTI VARIABLE JEDNOTKY

MULTI VARIABLE SÉRIE

ECOLOGICAL REFRIGERANT



R32

NÁSTĚNNÉ JEDNOTKY

· Energetická třída A++ /A+

· Odvod kondenzátu na obě strany

· Automatický restart

STANDARDNÍ PŘÍSLUŠENSTVÍ

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4

aaktivní uhlíkový ﬁltr SAF-OPWA4

· Cold plasma generátor

· Wiﬁ modul (kromě MV-H07BIF)

· ON/OFF kontakt

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

KONZOLOVÉ JEDNOTKY

· Standardní ﬁltry - ﬁltr s katechinem SAF-OPWC4 a aktivní uhlíkový ﬁltr SAF-OPWA4

· Volba proudu vzduchu v režimu topení

· Wiﬁ modul

· Cold plasma generátor

MV-HXXBIS/W

MV-HXXBIS/B

MV-HXXBIF

MV-H07BIF MV-H09BIF MV-H12BIF MV-H18BIF MV-H24BIF

2,1 / 2,6 2,7 / 2,8 3,5 / 3,6 5,2 / 5,3 7,0 / 7,4

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

39 / 36 / 32 / 28 41 / 37 / 35 / 32 / 29 / 26 / 24 42 / 38 / 35 / 32 / 30 / 28 / 26 45 / 43 / 41 / 38 / 35 / 34 / 31 48 / 45 / 42 / 39 / 37 / 36 / 33

790 x 275 x 200 / 9,0 790 x 275 x 200 / 9,0 845 x 289 x 209 / 10,5 970 x 300 x 224 / 13,5 1078 x 325 x 246 / 16,2

MV-H09BIS/B -/W MV-H13BIS/B -/W MV-H18BIS/B -/W MV-H24BIS/B -/W

2,7 / 2,9 3,5 / 3,8 5,3 / 5,6 7,0 / 7,2

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

41 / 39 / 37 / 35 / 33 / 31 / 24 43 / 39 / 37 / 35 / 34 / 32 / 25 49 / 45 / 43 / 41 / 39 / 37 / 34 49 / 47 / 44 / 42 / 40 / 38 / 36

865 x 290 x 210 / 10,5 865 x 290 x 210 / 11,0 996 x 301 x 225 / 13,5 1101 x 327 x 249 / 16,5

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

MV-P09BI MV-P12BI MV-P18BI

2,7 / 2,8 3,5 / 3,8 5,2 / 5,3

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 40/36/34/32/30/26/23 42/40/38/36/34/31/25 47/45/42/40/37/35/31 700 x 600 x 215 / 15,5 700 x 600 x 215 / 15,5 700 x 600 x 215 / 15,5

27

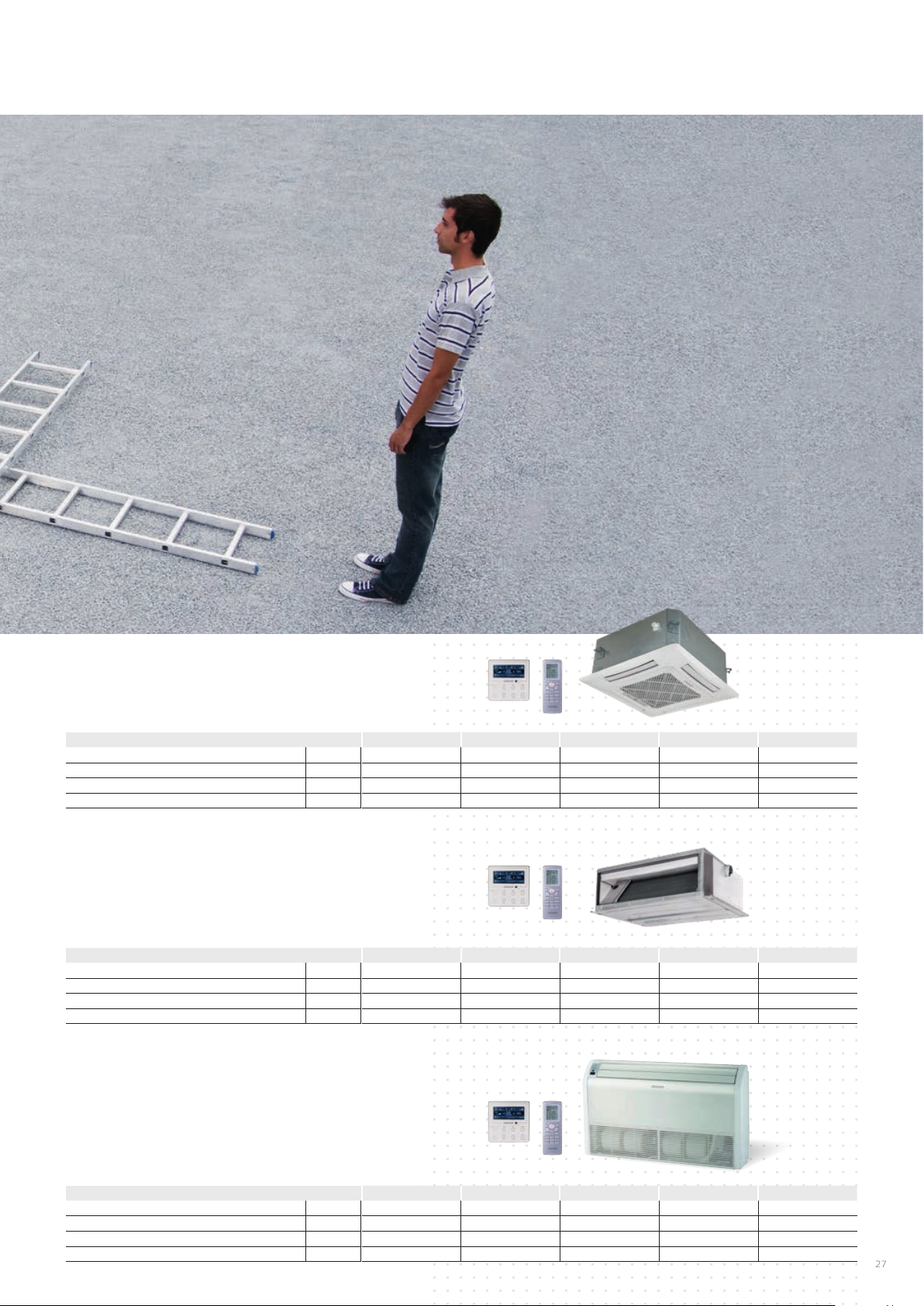

KAZETOVÉ JEDNOTKY

· Čtyřcestná kazeta

· Čerpadlo kondenzátu

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

KANÁLOVÉ JEDNOTKY

· Standard drátový i dálkový ovladač

· Čerpadlo kondenzátu

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

PODSTROPNĚ PARAPETNÍ JEDNOTKY

· Horizontální / vertikální instalace

· Drátový ovladač

MV-C12BI MV-C18BI MV-C24BI

3,5 / 4,0 4,5 / 5,0 7,1 / 8,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

44 / 41 / 38 / 34 47 / 45 / 41 / 35 47 / 45 / 41 / 36

596 x 240 x 596 / 20,0 596 x 240 x 596 / 20,0 840 x 240 x 840 / 26,0

MV-D09BI MV-D12BI MV-D18BI MV-D24BI

2,5 / 2,8 3,5 / 3,9 5,0 / 5,5 7,1 / 8,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

47/41/37/34/31 49/42/39/35/32 51/43/41/33/- 52/44/42/34/-

700 x 200 x 615 / 21,0 700 x 200 x 615 / 22,0 900 x 200 x 615 / 26,0 1100 x 200 x 615 / 30,0

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

MV-F09BI MV-F12BI MV-F18BI MV-F24BI

2,6 / 2,7 3,5 / 4,0 4,5 / 5,0 7,1 / 8,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

38/35/30/26 38/35/30/26 38/35/30/26 38/35/31/27

870 x 665 x 235 / 25 870 x 665 x 235 / 25 870 x 665 x 235 / 25,5 1200 x 665 x 235 / 33

R410A

Blue

Fin

28

VENKOVNÍ MULTISPLITOVÉ JEDNOTKY

HIGH POWER MULTI SYSTÉM SÉRIE

R410A

REFRIGERANT

L1

H1

L2

H2

H3

L3

MS-E48AIN MS-E56AIN

· Připojení 2 až 9 vnitřních jednotek ze série multi systém / multi kombi

· Rozdělení potrubí chladiva rozbočovačem arozdělovači

· Automatická detekce připojených vnitřních jednotek

· Automatické adresování vnitřních jednotek

· Vývod chladivového potrubí 4směry

· Integrovaný WiFi modul pro diagnostiku systému

A2A3

(PŘÍKLAD NAPOJENÍ SYSTÉMU SVENKOVNÍ JEDNOTKOU MS-E48AIN)

CELKOVÝ VÝKON VNITŘNÍCH JEDNOTEK MUSÍ BÝT VROZSAHU 50-135% MAXIMÁLNÍHO VÝKONU VENKOVNÍ JEDNOTKY.

ROZDĚLOVAČE

DB2-19SB DB3-19SB DB5-16AF

A1

A4A5A6

H3

29

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Akustický tlak v 1 m venkovní dB(A) Rozměry (š x v x h) / Hmotnost netto venkovní mm/kg Rozsah provozních teplot chlazení/ topení °C

ROZDĚLOVAČE Počet připojitelných vnitřních jednotek Frekvence/ Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry jednotky mm Hmotnost netto/ brutto kg

Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R410A (50% HFC-32, 50% HFC-125), GWP 2088

VOLITELNÉ PŘÍSLUŠENSTVÍ

ROZBOČOVAČE MS-01BI

MS-E48AIN MS-E56AIN 14,0 / 16,0 16,0 / 18,0

3~ / 50 / 380-415 3~ / 50 / 380-415

2,70 / 3,20 2,65 / 3,50

58 58

900 x 1345 x 340 /121,0 900 x 1345 x 340 /121,0

10~48/ -15~27 10~48/ -15~27

DB2-19SB DB3-19SB DB5-16AF

2 3 5

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

28 28 30

600x313x182 600x313x182 617x410x193

5,5 / 7,5 6,0 / 8,0 9,0 / 11,0

ROZBOČOVAČE SLOUŽÍ K ROVNOMĚRNÉMU ROZDĚLENI TOKU CHLADIVA V SYSTÉMU K JEDNOTLIVÝM ROZDĚLOVAČŮM.

AIR CONDITIONING

30

VNITŘNÍ MULTI SYSTÉM JEDNOTKY

HIGH POWER MULTI SYSTÉM SÉRIE

R410A

REFRIGERANT

MS-H07AIZ MS-H09AIZ MS-H12AIZ

MS-P09AI MS-P12AI

MS-P18AI MS-H18AIZ MS-H24AIZ

· Automatický restart

· Nastavitelný rozsah teplot 16-30°C

· U jednotek série MS-HxxAIZ zabudovaný WIFI modul (kromě MS-H07AIZ)

NÁSTĚNNÉ JEDNOTKY Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

MS-HXXAIZ

MS-PXXAI

MS-H07AIZ MS-H09AIZ MS-H12AIZ MS-H18AIZ MS-H24AIZ

2,1 / 2,6 2,6 / 2,8 3,5 / 3,7 5,1 / 5,3 6,7 / 7,3

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

38/36/32/26 39/ 36/ 32/ 26 42/ 39/ 33/ 26 46/ 42/ 39/ 36 48/ 45/ 42/ 39

790x275x200 / 9,0 790x275x200 / 9,0 845x289x209 / 10,0 970x300x224 / 13,5 1078x325x246 / 17,0

KONZOLOVÉ JEDNOTKY Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

MS-P09AI MS-P12AI MS-P18AI

2,6 / 2,8 3,5 / 3,8 5,3 / 5,8

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

40/ 38/ 33/ 26 42/ 40/ 37/ 32 48/ 46/ 41/ 35

700x600x215 / 15,0 700x600x215 / 15,0 700x600x215 / 15,0

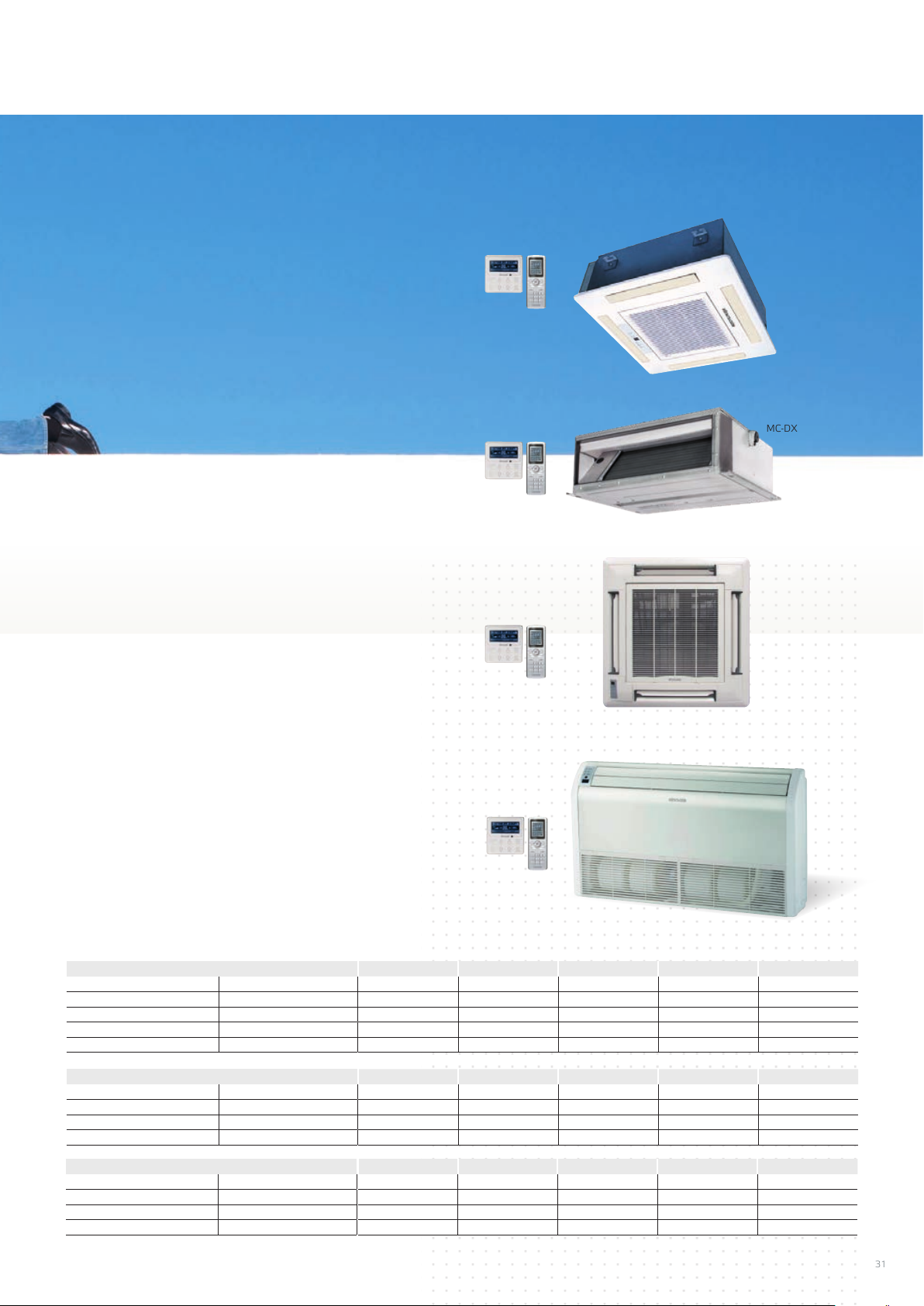

MC-C12AI

31

MC-C18AI

MC-DXXAI

MC-C24AI

MC-C12AI MC-C18AI MC-C24AI

MC-D09AI MC-D12AI MC-D18AI MC-D24AI

MC-F09AI MC-F12AI MC-F18AI MC-F24AI

· Automatický restart

· Nastavitelný rozsah teplot 16-30°C

· Dálkový ovladač a nástěnný ovladač ve standardu

· Standardní čerpadlo kondenzátu (kazetové akanálové jednotky)

KAZETOVÉ JEDNOTKY Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg Rozměry panelu (š x v x h) mm/kg

KANÁLOVÉ JEDNOTKY Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

MC-FXXAI

MC-C12AI MC-C18AI MC-C24AI

3,5 / 4,0 4,5 / 5,0 7,1 / 8,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

46 / 44 / 42 46 / 44 / 42 39 / 37 / 35

570x570x230 / 18,0 570x570x230 / 18,0 840x840x240 / 30,0

650x650x50 / 6,5 650x650x50 / 6,5 950x950x60 / 6,5

MC-D09AI MC-D12AI MC-D18AI MC-D24AI

2,5 / 2,8 3,5 / 3,9 5,0 / 5,5 7,1 / 8,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

37 / 31 39 / 32 41 / 33 42 / 34

700x200x615 / 22,0 700x200x615 / 23,0 900x200x615 / 27,0 1100x200x615 / 31,0

PODSTROPNĚ PARAPETNÍ Výkon chlazení / topení kW Frekvence/Napětí Hz / V Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg

MC-F09AI MC-F12AI MC-F18AI MC-F24AI

2,5 / 2,8 3,5 / 3,9 5,0 / 5,5 7,1 / 8,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

40 / 36 40 / 36 45 / 40 48 / 40

1220x700x225 / 40,0 1220x700x225 / 40,0 1220x700x225 / 45,0 1220x700x225 / 45,0

Blue

Fin

R410A

32

VYSOKOTLAKÁ KANÁLOVÁ DĚLENÁ KLIMATIZACE

HIGH STATIC PRESSURE SÉRIE

R410A

REFRIGERANT

ASDH-96AI

· Volba priority režimů

· Externí statický tlak až 150Pa

· ON/OFF kontakt

· Alarm výstup

· Drátový ovladač KJR-29B

· Řízení klapky pro přisávání čerstvého vzduchu

· 4 režimy ochrany proti foukání studeného vzduchu

· Nastavení kompenzace v režimu topení

33

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V EER / COP Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R410A (50% HFC-32, 50% HFC-125), GWP 2088

venkovní dB(A)

venkovní mm/kg

ASDH-96AI 28,0 / 31,5

3~ / 50 / 380-415

3,11 / 3,71

49-52

59

1470 x 512 x 775 / 83,0

1120 x 1558 x 528 / 147,0

-15 ~ 48 / -15 ~ 24

VOLITELNÉ PŘÍSLUŠENSTVÍ

· Centrální ovladač CCM30

AIR CONDITIONING

R32

34

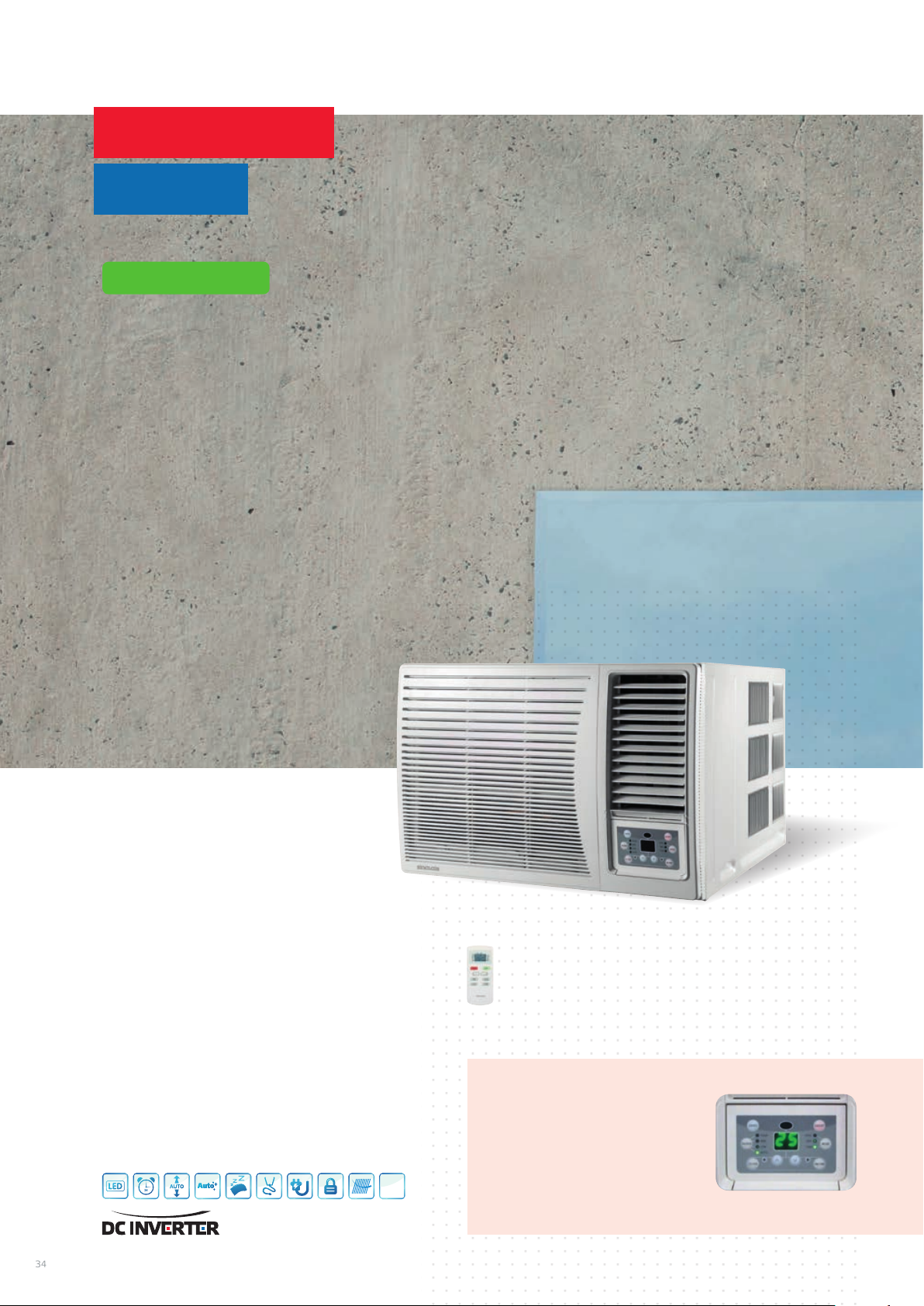

OKENNÍ MONOBLOK

WINDOW SÉRIE

ECOLOGICAL REFRIGERANT



R32

ASW-09BI ASW-12BI

· Energetická třída A

· Pouze režim chlazení

· Hlídání délky použití prachového ﬁltru

· Start s nízkým napětím

· Funkce automatického restartu

MANUÁLNÍ OVLÁDACÍ PANEL

· Jednotku lze ovládat

pomocí bublinkových tlačítek na manuálním ovládacím panelu.

35

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení kW Frekvence/Napětí Hz / V SEER Energetická třída chlazení Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto mm/kg Rozsah provozních teplot chlazení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R32 (jednosložkové chladivo HFC). Hodnota GWP použitého chladiva: 675 Hermeticky uzavřený systém.

venkovní dB(A)

ASW-09BI ASW-12BI

2,7 3,7

1~ / 50 / 220-240 1~ / 50 / 220-240

3,45 3,54

A A 50 / 48/ 46 50 / 48/ 46 56 / 54/ 52 58 / 56/ 54

560 x 375 x 710 / 43,0 660 x 428 x 700 / 50,0

16 ~ 43 16 ~ 43

AIR CONDITIONING

R410A

36

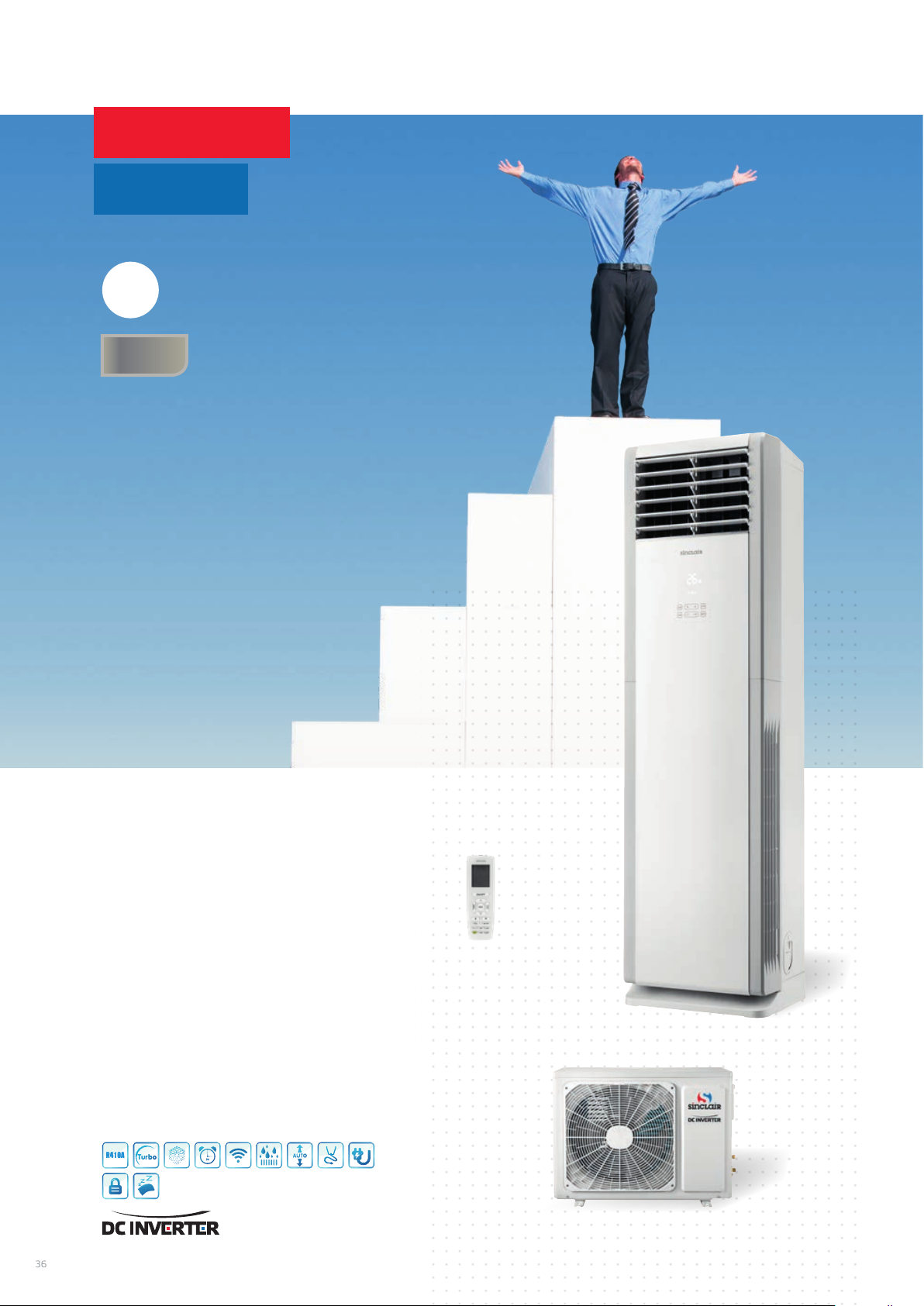

DĚLENÉ KLIMATIZACE

TOWER SÉRIE



WIFI

R410A

REFRIGERANT

AST-24AI

· Estetické provedení

· Navržena pro větší prostory jako kanceláře, restaurace, zasedací místnosti apod.

· Funkce TURBO v režimu chlazení itopení

· Elektronické nastavení horizontálních avertikálních lamel

· Funkce autodiagnostiky

· Funkce inteligentního odmrazování

· Řízení pomocí WIFI

· Ovládání vestavěným nebo dálkovým ovladačem

37

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R410A (50% HFC-32, 50% HFC-125), GWP 2088

venkovní dB(A)

venkovní mm/kg

AST-24AI 7,2 / 7,5

1~ / 50 / 220-240

6,1 / 4,0

49 / 45 / 42 / 39

60

507 x 1770 x 320 / 40,0

955 x 700 x 396 / 53,5

-15 ~ 48 / -15 ~ 24

AIR CONDITIONING

R410A

1W

38

MAKE YOUR VACATION COOL

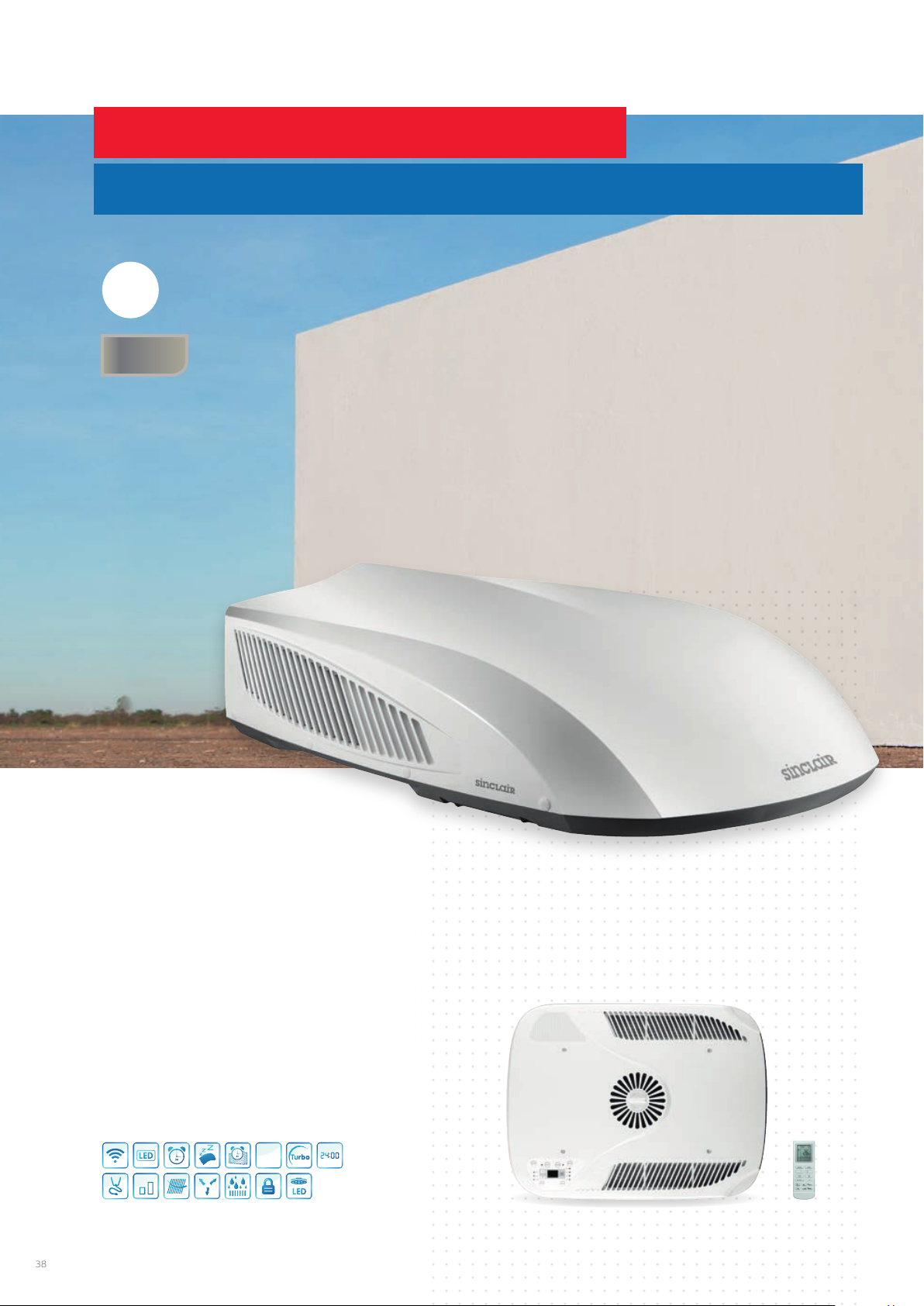

STŘEŠNÍ KLIMATIZACE PRO KARAVANY A OBYTNÉ VOZY



WIFI

R410A

REFRIGERANT

ASV-25A ASV-35A

· Možnost ovládání přes WIFI

· Provozní teplota 2–43 °C

· Pro střechy o tloušťce 30–80 mm

· Napájení 220-240V/50Hz/1Ph

· Ochrana kompresoru

· Čistý a příjemný design

· Manuální i dálkové ovládání

· Výkonné chlazení, topení a odvlhčování

· Tichý chod

· Uzavíratelné výstupy vzduchu

FIX SPEED

39

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Akustický tlak v 1 m vnitřní dB(A)

Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg

Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R410A (50% HFC-32, 50% HFC-125), GWP 2088. Hermeticky uzavřený systém.

venkovní dB(A)

venkovní mm/kg

ASV-25A ASV-35A 2,5 / 2,2 3,5 / 3,2

1~ / 50 / 220-240 1~ / 50 / 220-240

2,33 / 2,22 2,75 / 2,22

58 / 54 / 46 / 37 55 / 49 / 44 / 39

65 / 55 65 / 55

667 x 96 x 497 / 5,5 667 x 96 x 497 / 5,5

1018 x 259 x 650 / 41,0 1018 x 259 x 650 / 41,0

18 ~ 43 / 2 ~ 24 18 ~ 43 / 2 ~ 24

AIR CONDITIONING

40

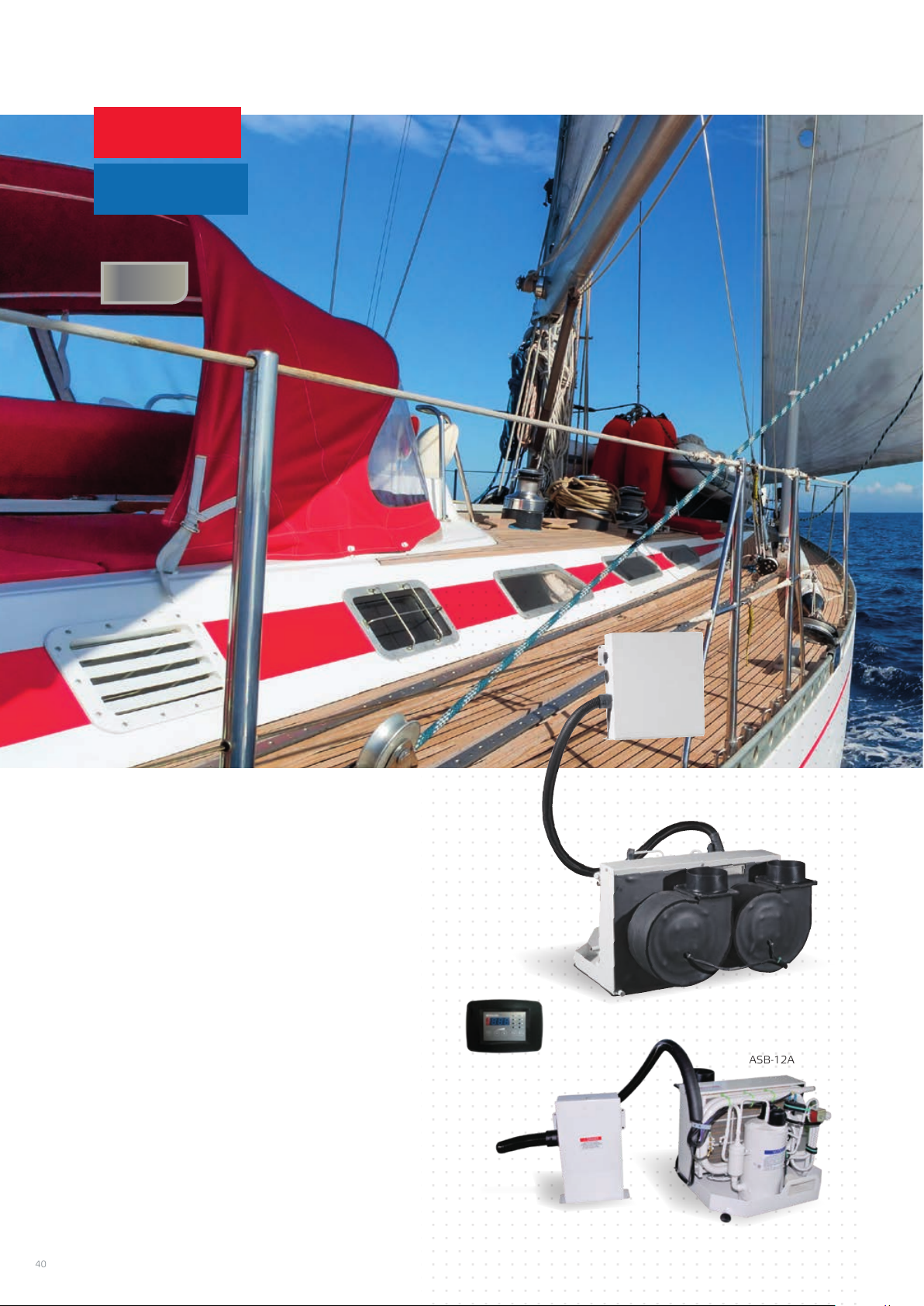

TEPELNÁ ČERPADLA VODA-VZDUCH

BOAT SÉRIE

R410A

REFRIGERANT

ASB-05A ASB-09A ASB-12A ASB-16A ASB-20A ASB-24A

· Kompaktní desing s úsporou místa

· Možnost napájení 50/60 Hz

· Vysoký topný faktor oproti vzduchem chlazeným jednotkám

· Korozi odolný nátěr

· Vysoká kvalita izolačních materiálů

· Rozsah provozních teplot vody: pro chlazení 10 až 35°C vstupní vody pro topení 4 až 25°C vstupní vody

· Časovač s funkcí ON/OFF

· Nástěnný a dálkový ovladač ve standardu

FIX SPEED

ASB-20A

ASB-12A

41

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V SEER / SCOP Akustický tlak v 1 m vnitřní dB(A) Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg Rozsah provozních teplot chlazení/ topení °C

Detailní technickou speciﬁkaci výrobku najdete v technické části katalogu. Tento katalogový list neslouží jako podklad pro zpracování projekčních podkladů. Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté v Kjótském protokolu. R410A (50% HFC-32, 50% HFC-125), GWP 2088

ASB-05A ASB-09A ASB-12A 1,1 / 1,4 2,1 / 2,2 3,1 / 3,2

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

1,96 / 2,64 2,33 /,2,50 2,82 / 2,91

58 58 58

285 x 408 x 295 / 25,5 380 x 408 x 310 / 28,0 380 x 420 x 330 / 33,0

16~43 / -10~30 16~43 / -10~30 16~43 / -10~30

ASB-16A ASB-20A ASB-24A 3,2 / 4,0 5,1 / 5,2 6,4 / 6,7

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

2,67 / 3,08 3,40 / 3,35 4,41 / 3,80

62 60 60

450 x 465 x 330 / 37,5 620 x 520 x 385 / 57,5 595 x 529 x 386 / 60,5

16~43 / -10~30 16~43 / -10~30 16~43 / -10~30

AIR CONDITIONING

Blue

Fin

42

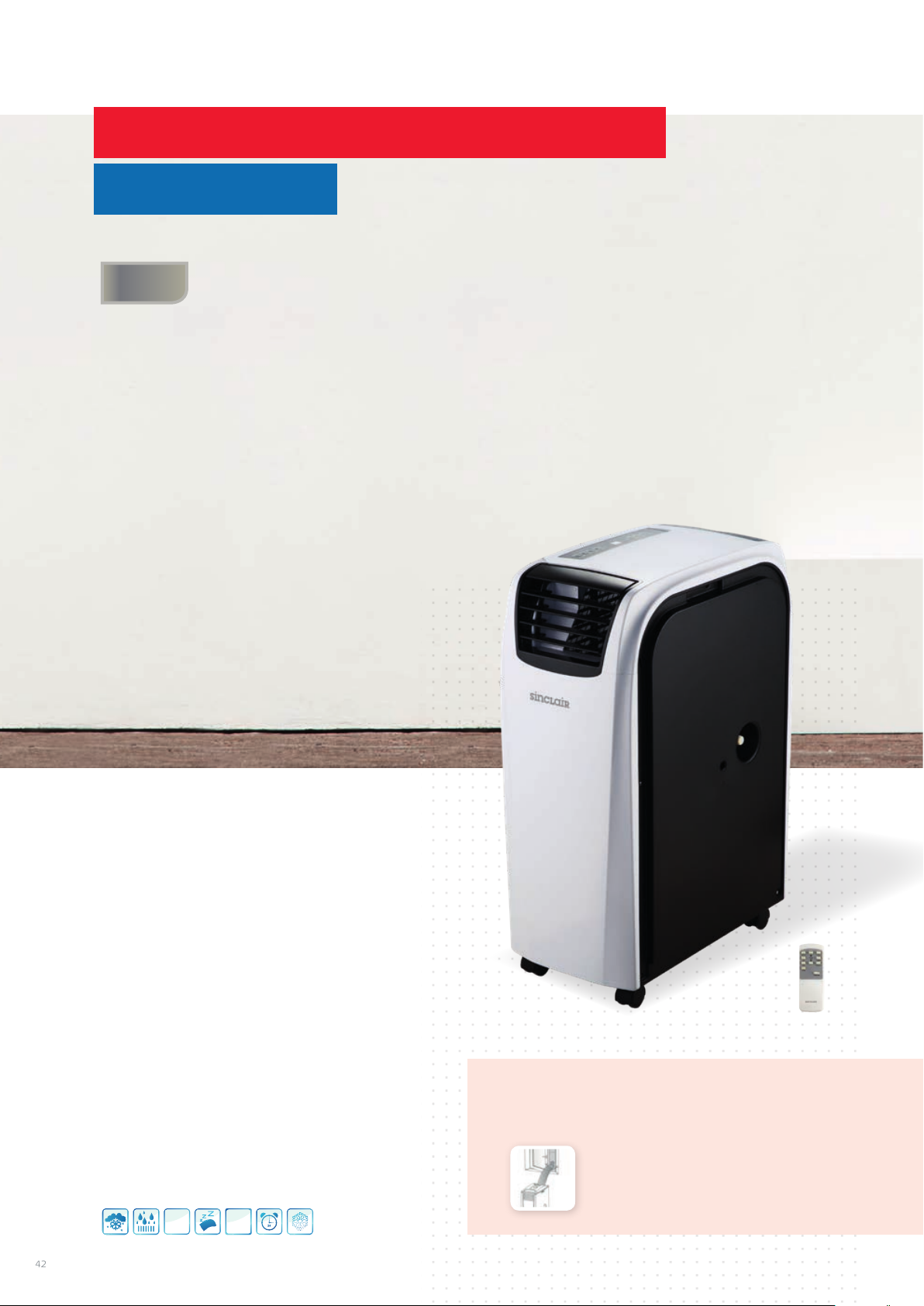

PŘENOSNÁ ZAŘÍZENÍ

MÍSTNÍ KLIMATIZÁTORY VZDUCHU

R410A

REFRIGERANT

AMC-11AN1 AMC-14AN1

· Funkce automatické ochrany

· Nezávislá funkce odvlhčování

· Řízení mikroprocesorem

· Rotační kompresor

· Vyjímatelný ﬁltr

· 24-hodinový časovač

· Šetrné kživotnímu prostředí

· Záruční doba 2 roky

STANDARDNÍ PŘÍSLUŠENSTVÍ

AMC-WINK OKENNÍ SET

AMC-XXAN1

R410A

43

TECHNICKÉ PARAMETRY

MODEL Výkon chlazení / topení kW Frekvence/Napětí Hz / V EER / COP Energetická třída chlazení/ topení Akustický tlak v 1 m vnitřní dB(A) Rozměry (š x v x h) / Hmotnost netto vnitřní mm/kg Rozsah provozních teplot chlazení/ topení °C

R410A (50% HFC-32, 50% HFC-125), hodnota GWP použitého chladiva: 2088 Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté vKjótském protokolu. Hermeticky uzavřený systém.

VOLITELNÉ PŘÍSLUŠENSTVÍ (SETY)

AMC-WK NÁSTĚNNÝ

AK-15A NÁSTĚNNÝ

WK-400A OKENNÍ

AMC-11AN1 AMC-14AN1

3,0 / 3,0 4,0 / 4,0

1~ / 50 / 220-240 1~ / 50 / 220-240

2,6 / 3,1 2,6 / 3,1

A / A++ A / A++

65 65

300 x 760 x 532 / 28,5 300 x 760 x 532 / 30,6

17-32 / 7-25 17-32 / 7-25

AIR CONDITIONING

R134A

R410A

44

PŘENOSNÁ ZAŘÍZENÍ

MOBILNÍ ODVLHČOVAČE

R410A

REFRIGERANT

R134A

REFRIGERANT

CFO-16E CFO-20N CFO-45E

· Výkonné odvlhčování

· Tichý provoz, indikátor režimů

· Řízení mikroprocesorem

· Vysoušení

· Nízká spotřeba energie

· Autorestart*

· Indikace otevřené nádobky*

· Externí odvod kondenzátu

· Ochrana před přetečením*

· Záruční doba 2 roky

* (CFO-16E, CFO-20N)

CFO-16E

CFO-45E

CFO-20N

45

TECHNICKÉ PARAMETRY

MODEL Odvlhčovací kapacita l/den Frekvence/Napětí Hz / V Příkon / Max. příkon Provozní proud Akustický tlak v 1 m dB(A) Kapacita nádržky na vodu l Optimální velikost místnosti m Rozměry (š x v x h) / Hmotnost netto/hmotnost netto mm/kg Rozsah provozních teplot °C

CFO-16E, CFO-20N: R134A (100% HFC-134A), GWP 1430 CFO-45E: R410A (50% HFC-32, 50% HFC-125), GWP 2088 Toto zařízení obsahuje ﬂuorované skleníkové plyny zahrnuté vKjótském protokolu. Hodnoty uvedené vtabulce jsou vsouladu snormou EN810. Výkon odvlhčovačů byl měřen dle EN60335-2-40, testovací podmínky DB 30%, RH 80%. Hermeticky uzavřený systém.

2

ODSTRAŇTE ZE VZDUCHU ČÁST VLHKOSTI

Svyužitím výhod principu chlazení odstraňuje odvlhčovač ze vzduchu účinně část vlhkosti, aby byl udržován suchý apříjemný. Odvlhčovač dokáže rychle vysoušet prádlo. Může tak zabránit navlhnutí aplesnivění prádla anábytku vdeštivém období.

CFO-16E CFO-20N CFO-45E

16,0 20,0 45,0

1~ / 50 / 220-240 1~ / 50 / 220-240 1~ / 50 / 220-240

280 / 390 330 / 480 740 / 830

1,3 1,7 3,8

45 / 43 45 / 41 46 / 44

3,3 3,7 3,7

20 28 40

353 x 496 x 225 / 12,0 343 x 523 x 270 / 14,5 515 x 510 x 238 / 18,5

5 ~ 35 5 ~ 35 5 ~ 35

AIR CONDITIONING

46

PŘENOSNÁ ZAŘÍZENÍ

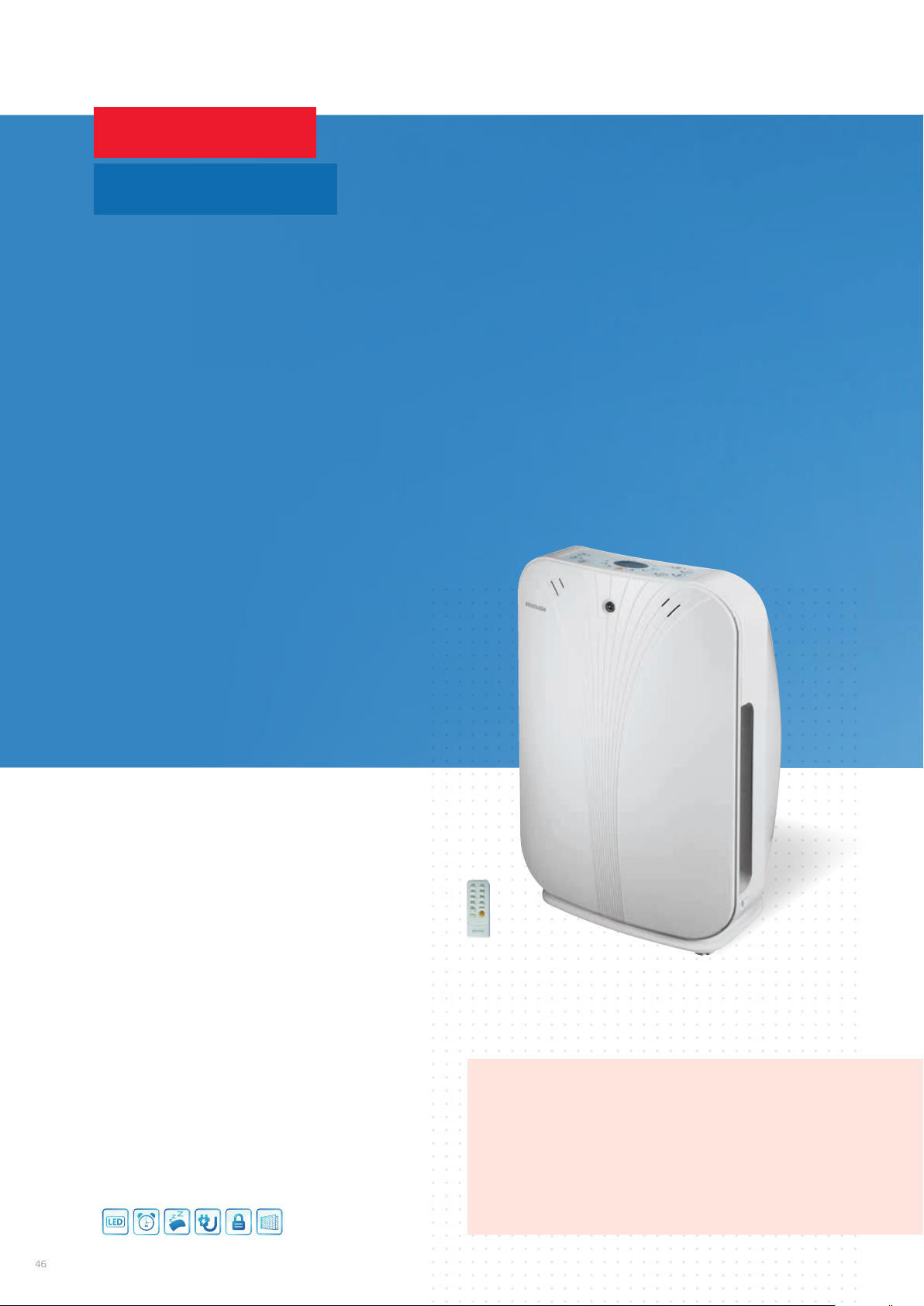

ČISTIČKY VZDUCHU

SP-240A

· Plasma generátor iontů a aniontů

· Elektrostatický odprachovací režim

· Automatická detekce kvality vzduchu

· Pachový a prachový sensor

· Funkce zvlhčování

· Časovač

· Monitorování výměny ﬁltru

· Dálkový ovladač

· Záruční doba 2 roky

· Zvlhčovací nádobka o objemu 2,5l

STANDARDNÍ PŘÍSLUŠENSTVÍ

· Filtrační systém-Plastový antiseptický ﬁltr

s ionty stříbra

· Bavlněný LTC kataystický ﬁltr

· Elektrostatický ﬁltr

· HIMOP/HEPA ﬁltr

· Aktivní uhlíkový ﬁltr

47

TECHNICKÉ PARAMETRY

MODEL Doporučeno pro plochu m Frekvence/Napětí Hz / V Výkon čištení m Výkon zvlhčování ml/h Akustický tlak v 1 m dB(A) Rozměry (š x v x h) / Hmotnost netto mm/kg Rozsah provozních teplot °C

VOLITELNÉ PŘÍSLUŠENSTVÍ

SPWF-240SPDF-240

SPDF-240 Vyměnitelné prachové ﬁltry SPWF-240 Vyměnitelné zvlhčující ﬁltry

2

3

/h

SP-240A

15 - 22

1~ / 50 / 220-240

160 380

48 / 42 / 35 / 27

385 x 608 x 278 / 11,0

15 ~ 35

(tichý provoz)

AIR CONDITIONING

48

VOLITELNÉ PŘÍSLUŠENSTVÍ SINCLAIR

VOLITELNÉ PŘÍSLUŠENSTVÍ

NÁSTĚNNÝ OVLADAČ SWC-02

Tento volitelný drátový ovladač je připojen přímo k vnitřní jednotce. Pomocí ovladače můžete nastavit týdenní i denní časovač, program na dva týdny, zamknout jednotlivé funkce nebo klávesy.

· Volba základních režimů

· Nastavení adresy pro centrální ovládání SCC-16

· Zobrazení stavu jednotky

· Zobrazení poruchového hlášení

· Reálný čas na displeji

· Funkce spánek, zdraví, tichý chod

· Funkce dovolená (temperování)

· Funkce úspora / turbo(x-fan)

· Blokování vybraných funkcí

· Dětský zámek tlačítek

· Auto restart

· Časovače (denní, týdenní, dvoutýdenní)

· Indikace poruchového stavu na displeji ovladače (vstupem do menu, lze zjistit daný poruchový kod)

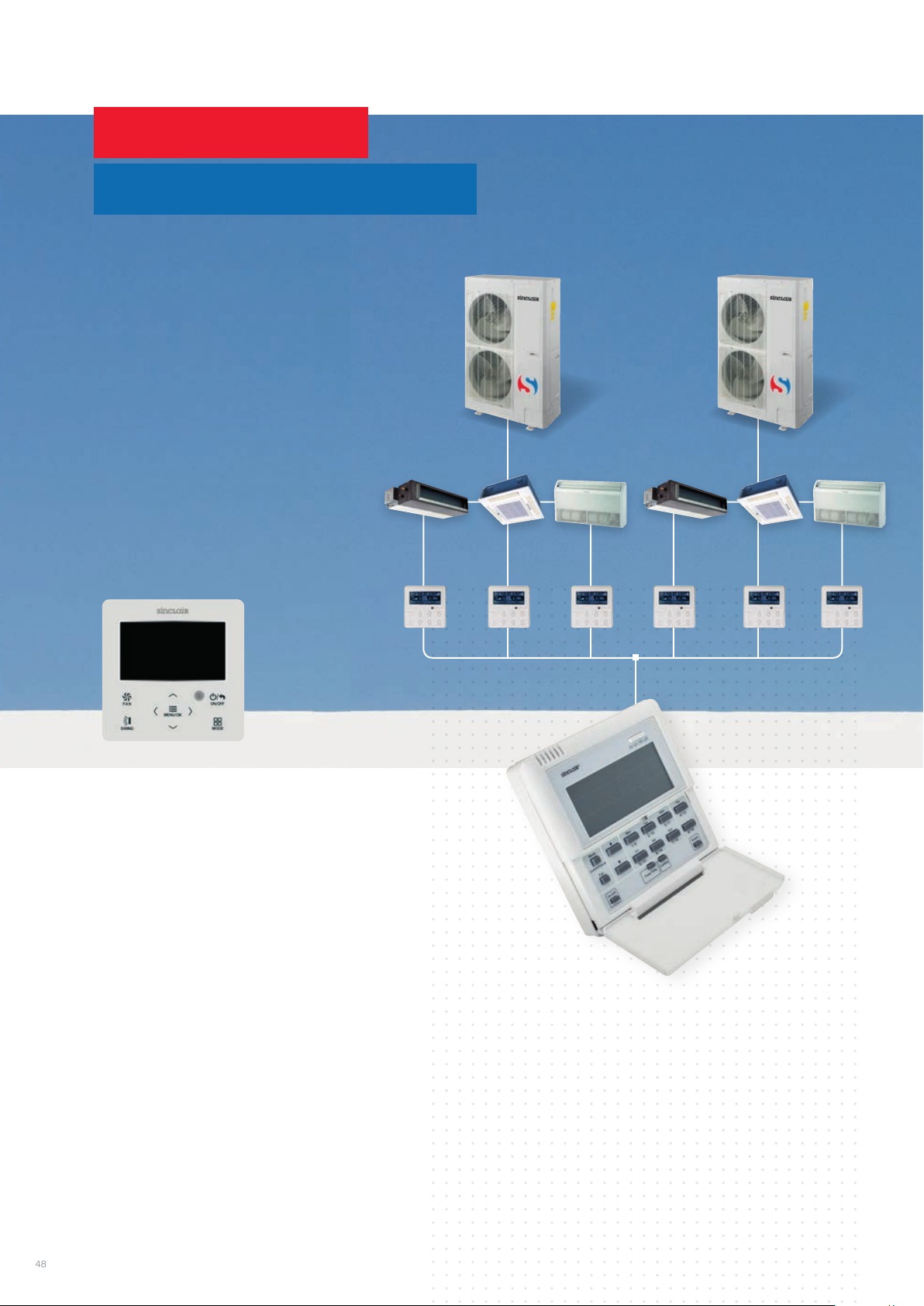

SCC-16 CENTRÁLNÍ OVLADAČ ATÝDENNÍ ČASOVAČ

Centrální ovladač Vám umožňuje ovládat až 16 jednotek.

· Týdenní časovač (min. perioda běhu 0,5hod.)

· Připojení přes drátový ovladač SWC-02

· Načtení adres vnitřních jednotek

· K centrálnímu ovladači SCC-16 je potřeba objednat dostatečný počet kabelů SCC-16K.

49

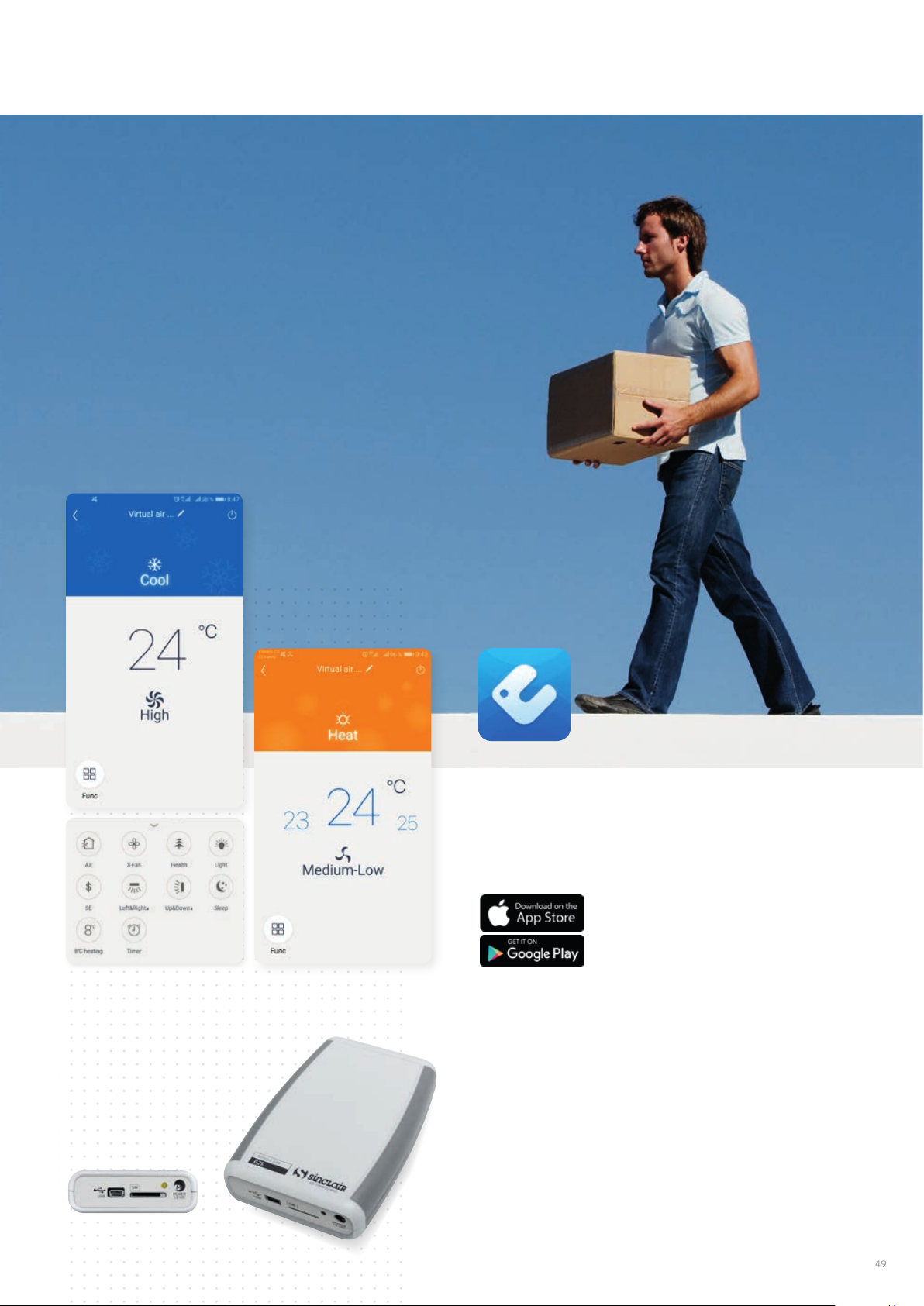

EWPE APLIKACE

Klimatizaci lze ovládat mobilním telefonem/tabletem se systémem Android nebo IOS pomocí wiﬁ modulu vestavěného ve vnitřní jednotce.

EWPE aplikaci stáhnete na Apple Store nebo Google Play.

G2S MODUL GSM

Slouží k ovládání klimatizačních jednotek typu Sinclair prostřednictvím Vašeho mobilního telefonu. Pro komunikaci s klimatizací používá IR přenos, není jej tedy třeba ke klimatizaci nijak připojovat.

Chová se jako druhé dálkové ovládání. Modul je vybaven dvěma vysílacími IR diodami, signalizační diodou, slotem pro vložení SIM karty a konektory pro připojení napájecího kabelu a pro připojení k USB portu počítače.

8-9

50

10-11 12-13 14-15 16-17 18-19 20-22

23 24-27 28-31 32-33 34-35 36-37 38-39 40-41 42-43 44-45 46-47 48-49

OBSAH KATALOGU

4

VLASTNOSTI VÝROBKŮ

5

VOLITELNÉ FILTRY

6

FUNKCE

7

POUŽITÉ SYMBOLY VISION SÉRIE FOCUS SÉRIE FOCUS+ SÉRIE SPECTRUM SÉRIE SPECTRUM+ SÉRIE PODOKENNÍ SÉRIE UNI SPLIT SÉRIE KOMUNIKAČNÍ MODUL MULTI VARIABLE SÉRIE HIGH POWER MULTI SYSTEM SÉRIE VYSOKOTLAKÁ KANÁLOVÁ JEDNOTKA OKENNÍ SÉRIE TOWER SÉRIE STŘEŠNÍ KLIMATIZACE LODNÍ KLIMATIZACE MOBILNÍ JEDNOTKY MOBILNÍ ODVLHČOVAČE ČISTIČKY VZDUCHU VOLITELNÉ PŘÍSLUŠENSTVÍ

Tento katalog má pouze informativní charakter anepředstavuje závaznou technickou nabídku ze strany Sinclair Corporation Ltd. Společnost nenese žádnou zodpovědnost zaškody vzniklé použitím nebo interpretací technických adoplňujících údajů obsažených vtomto katalogu.

Hlukové hodnoty zmíněné vtomto katalogu jsou hodnoty naměřené zaideálních podmínek, vbezdozvukových komorách. Tyto hodnoty mohou být ovlivněny místními podmínkami (akustické odrážení stěn, další vybavení vmístnosti atd.).

Veškeré obrázky použité vtomto katalogu jsou pouze ilustrativní. Technická speciﬁkace výrobků se může lišit oduváděných hodnot nazákladě vývoje zařízení

výrobcem atechnické parametry výrobků se mohou změnit bez předchozího upozornění. Obsah tohoto katalogu je chráněn autorskými právy Sinclair Corporation Ltd.

AIR CONDITIONING

sinclair-world.com | sinclair-solutions.com

SINCLAIR ASB-09A, ASB-16A, MV-H13BIS/W, MV-P09BI, ASB-24A User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
