Simpson 61024 Quick Start Guide

Page 1

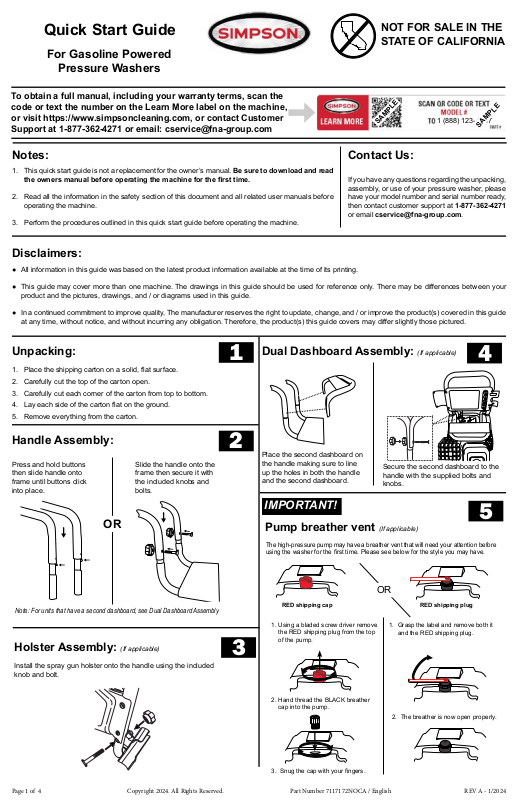

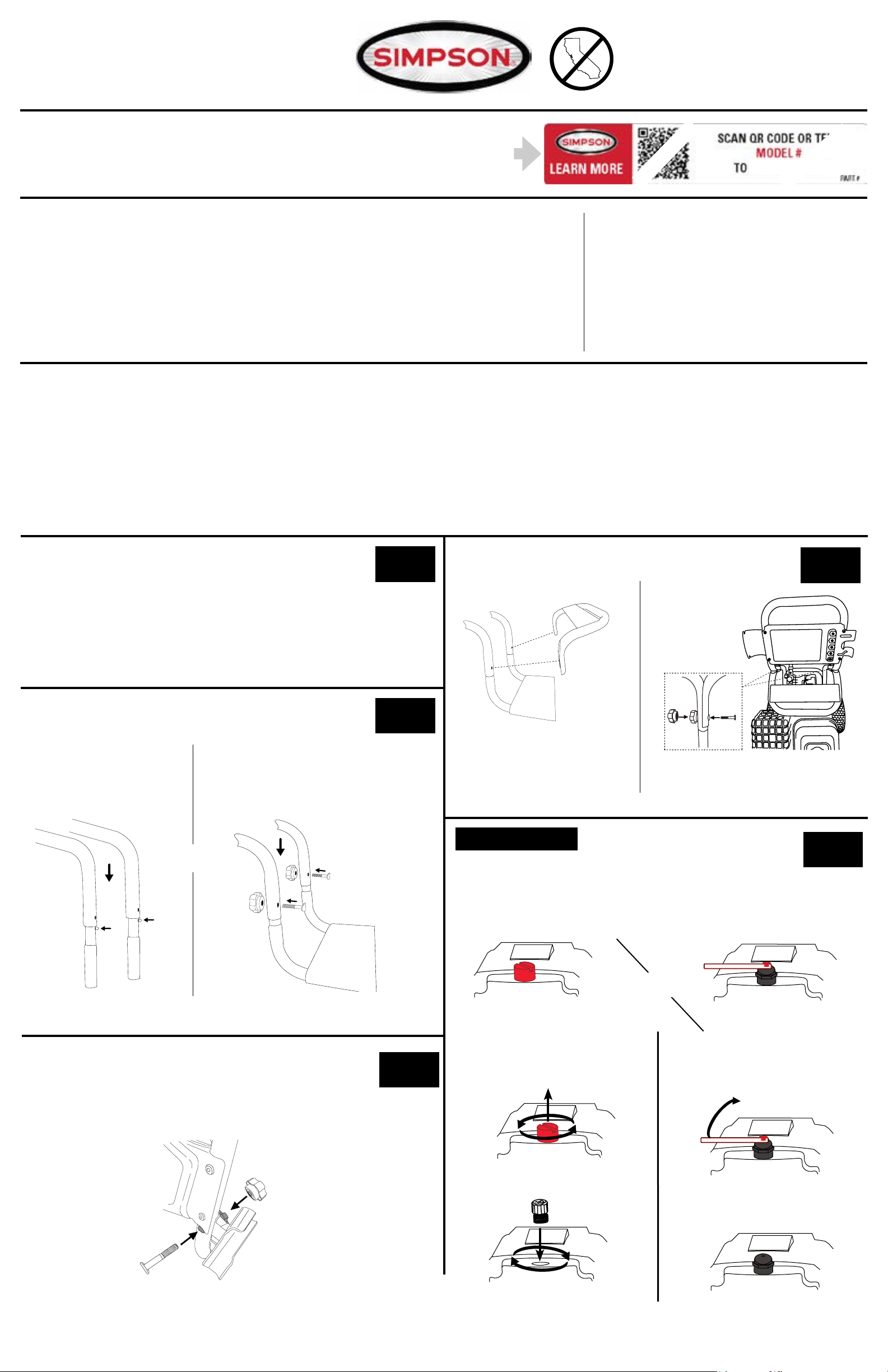

Quick Start Guide

NOT FOR SALE IN THE STATE OF CALIFORNIA

For Gasoline Powered

Pressure Washers

To obtain a full manual, including your warranty terms, scan the code or text the number on the Learn More label on the machine,

or visit https://www.simpsoncleaning.com, or contact Customer

SAMPLE

Support at 1-877-362-4271 or email: [email protected]

Notes: Contact Us:

1. This quick start guide is not a replacement for the owner’s manual. Be sure to download and read

the owners manual before operating the machine for the rst time.

2. Read all the information in the safety section of this document and all related user manuals before operating the machine.

3. Perform the procedures outlined in this quick start guide before operating the machine.

If you have any questions regarding the unpacking, assembly, or use of your pressure washer, please have your model number and serial number ready, then contact customer support at 1-877-362-4271 or email [email protected].

1 (888) 123-4567

SAMPLE

Disclaimers:

● All information in this guide was based on the latest product information available at the time of its printing.

● This guide may cover more than one machine. The drawings in this guide should be used for reference only. There may be di󰀨erences between your

product and the pictures, drawings, and / or diagrams used in this guide.

● In a continued commitment to improve quality, The manufacturer reserves the right to update, change, and / or improve the product(s) covered in this guide

at any time, without notice, and without incurring any obligation. Therefore, the product(s) this guide covers may di󰀨er slightly those pictured.

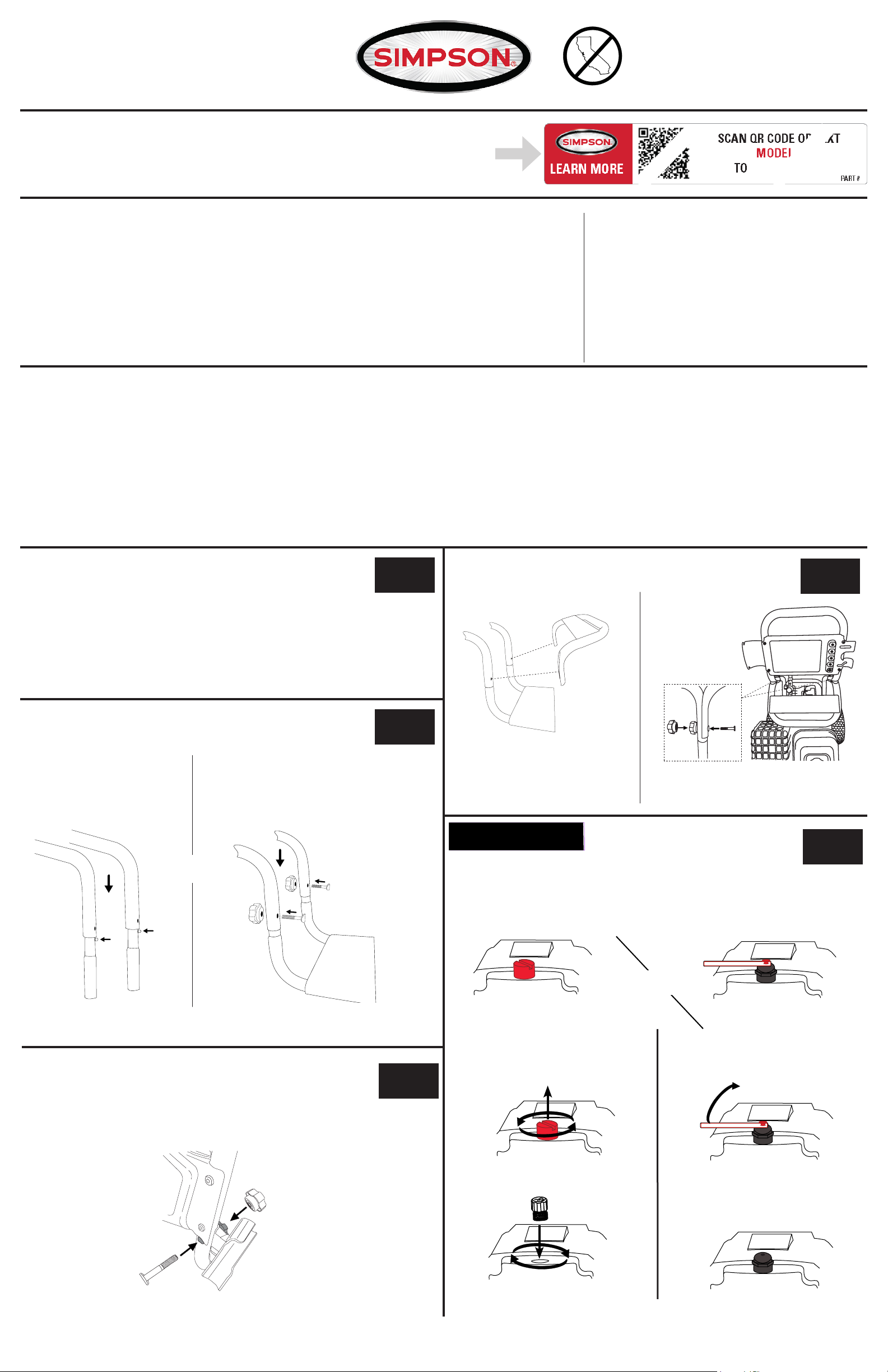

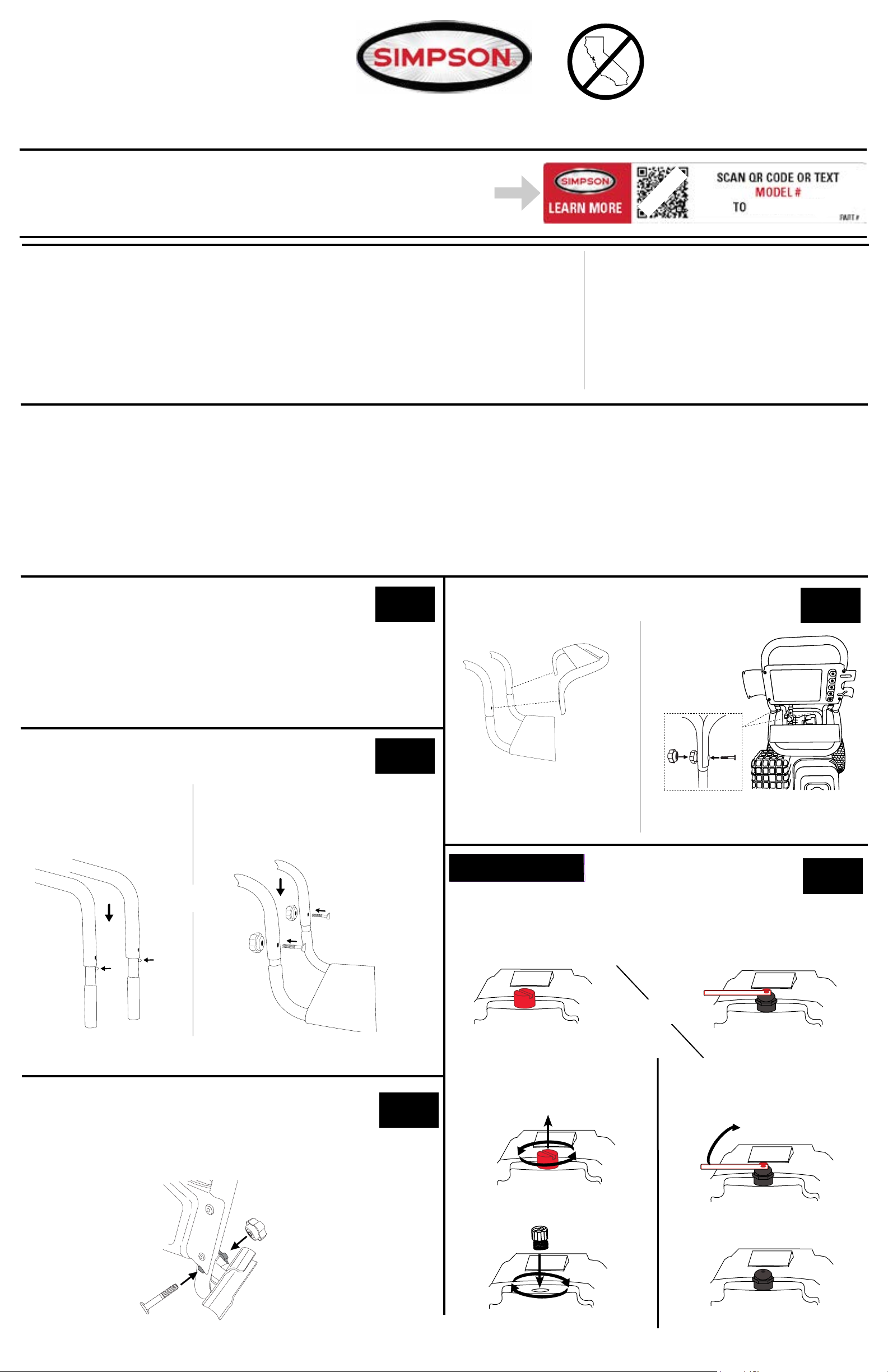

Unpacking:

1. Place the shipping carton on a solid, at surface.

2. Carefully cut the top of the carton open.

3. Carefully cut each corner of the carton from top to bottom.

4. Lay each side of the carton at on the ground.

5. Remove everything from the carton.

Handle Assembly:

Press and hold buttons then slide handle onto frame until buttons click into place.

Slide the handle onto the frame then secure it with the included knobs and bolts.

Dual Dashboard Assembly: (If applicable)

Place the second dashboard on the handle making sure to line up the holes in both the handle and the second dashboard.

Secure the second dashboard to the handle with the supplied bolts and knobs.

Note: For units that have a second dashboard, see Dual Dashboard Assembly

Holster Assembly: (If applicable)

Install the spray gun holster onto the handle using the included knob and bolt.

IMPORTANT!

Pump breather vent (If applicable)

The high-pressure pump may have a breather vent that will need your attention before

using the washer for the rst time. Please see below for the style you may have.

RED shipping cap

1. Using a bladed screw driver remove the RED shipping plug from the top of the pump.

1. Grasp the label and remove both it and the RED shipping plug.

RED shipping plug

Page 1 of 4

2. Hand thread the BLACK breather cap into the pump.

3. Snug the cap with your ngers.

Part Number 7117172NOCA / English

2. The breather is now open properly.

REV A - 1/2024

Page 2

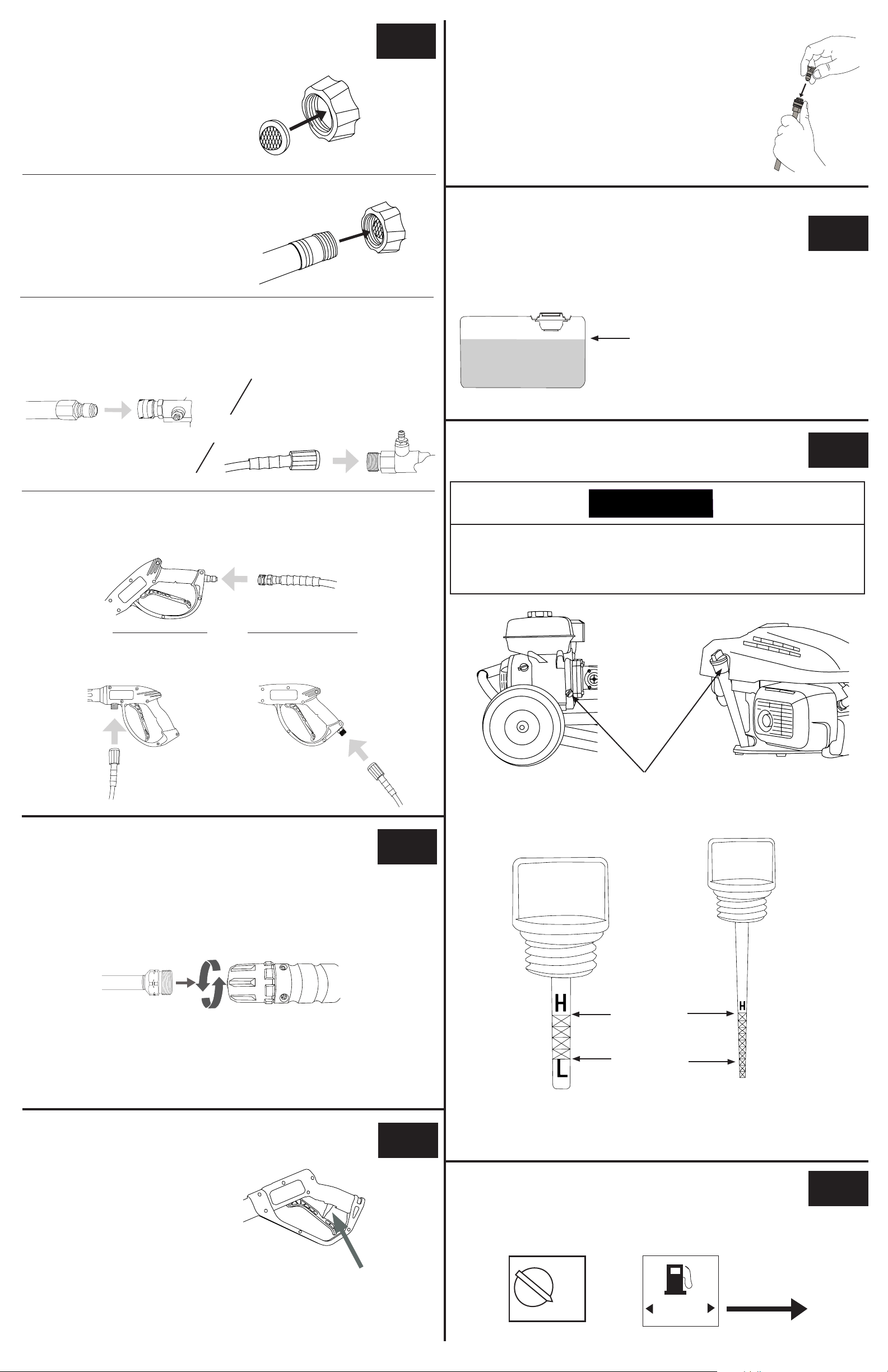

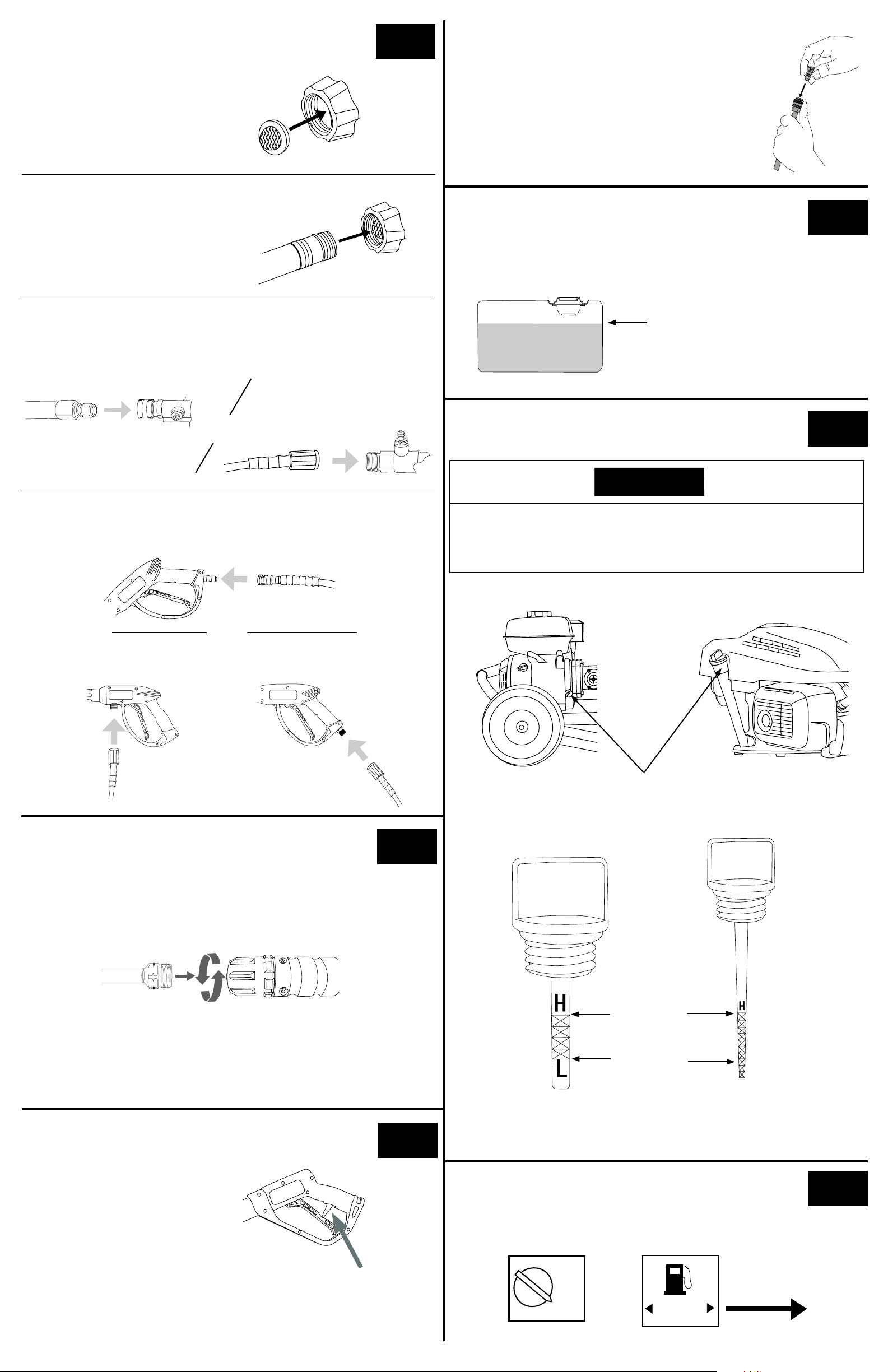

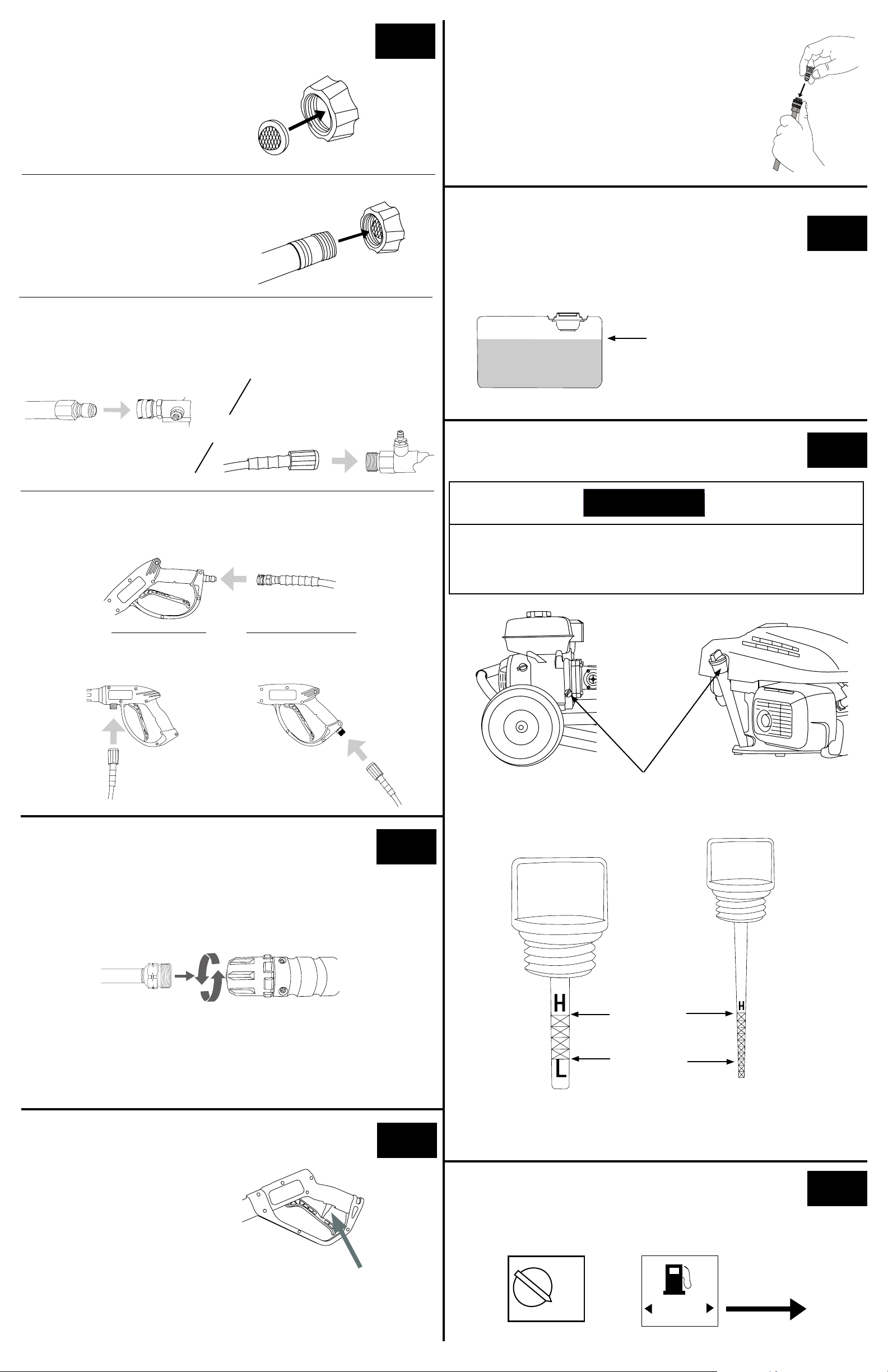

Connecting Hoses:

Make sure the inlet screen is clean, inside the pump inlet, and has the convex side facing out.

Turn on the water supply and run it for 30 seconds to purge any dirt or debris

from the supply hose. Then, turn o󰀨

the water supply and thread the water supply hose into the pump inlet.

Select the correct nozzle for your cleaning job per nozzle selection chart in this document and install it onto the lance by pulling the quick-connect coupler back, inserting the nozzle, then releasing the coupler allowing it to snap back in place.

Filling Fuel Tank:

Remove fuel cap, ll fuel tank with fresh gasoline, then replace fuel

cap.

Insert the male quick-connect (QC) plug on the high-pressure hose into the female QC outlet on the pump or thread the high-pressure hose onto the pump outlet.

Insert the male QC plug on the spray gun into the female QC connector on the high-pressure hose.

NOTE: Fill with engine

Full

o󰀨 and cool. Do not over ll fuel tank.

Fill Engine With Oil:

NOTICE

This pressure washer was shipped from the factory without oil in the engine. Running the engine without oil will result in severe engine damage

and void the warranty. To avoid these hazards, ll the engine with the

recommended oil type before starting.

Thread the high-pressure hose onto the spray gun inlet.

Assembly Spray Gun:

Secure the lance to the gun by carefully turning the coupler on the spray gun until the coupler stops rotating. Do not over tighten. Most of the threads on the lance will not be visible if the lance and gun are properly assembled. Be careful not to cross-thread the gun and lance.

Engine Oil Dipstick

Place machine on a level surface then remove the engine oil dipstick by unscrewing it.

WARNING!

cross threaded resulting in an improper assembly. An improper assembly of the gun and lance can result in personal injury. Do not use if the threads on the gun coupler and or lance are cross

The threads on the lance and gun coupler can be easily

threaded.

Purge Air & Connect Nozzle:

Turn on the water supply, aim the spray gun in a safe direction, then squeeze and hold the trigger for at least 30 seconds or until the water runs steady and all the air is purged from the pump and hoses. When completed, engage the trigger lock.

Trigger shown in the locked position. Remember to always lock the trigger when not in use.

Upper Limit

Lower Limit

Fill the engine with the correct oil per the engine owner’s manual. The oil level should be towards the high mark on the dipstick. Replace the dipstick when the engine is full.

Starting the Engine:

Turn the engine switch and the fuel valve to their ON positions.

OFF

OFFOFF

ONON

Page 2 of 4

Part Number 7117172NOCA / English

REV A - 1/2024

Page 3

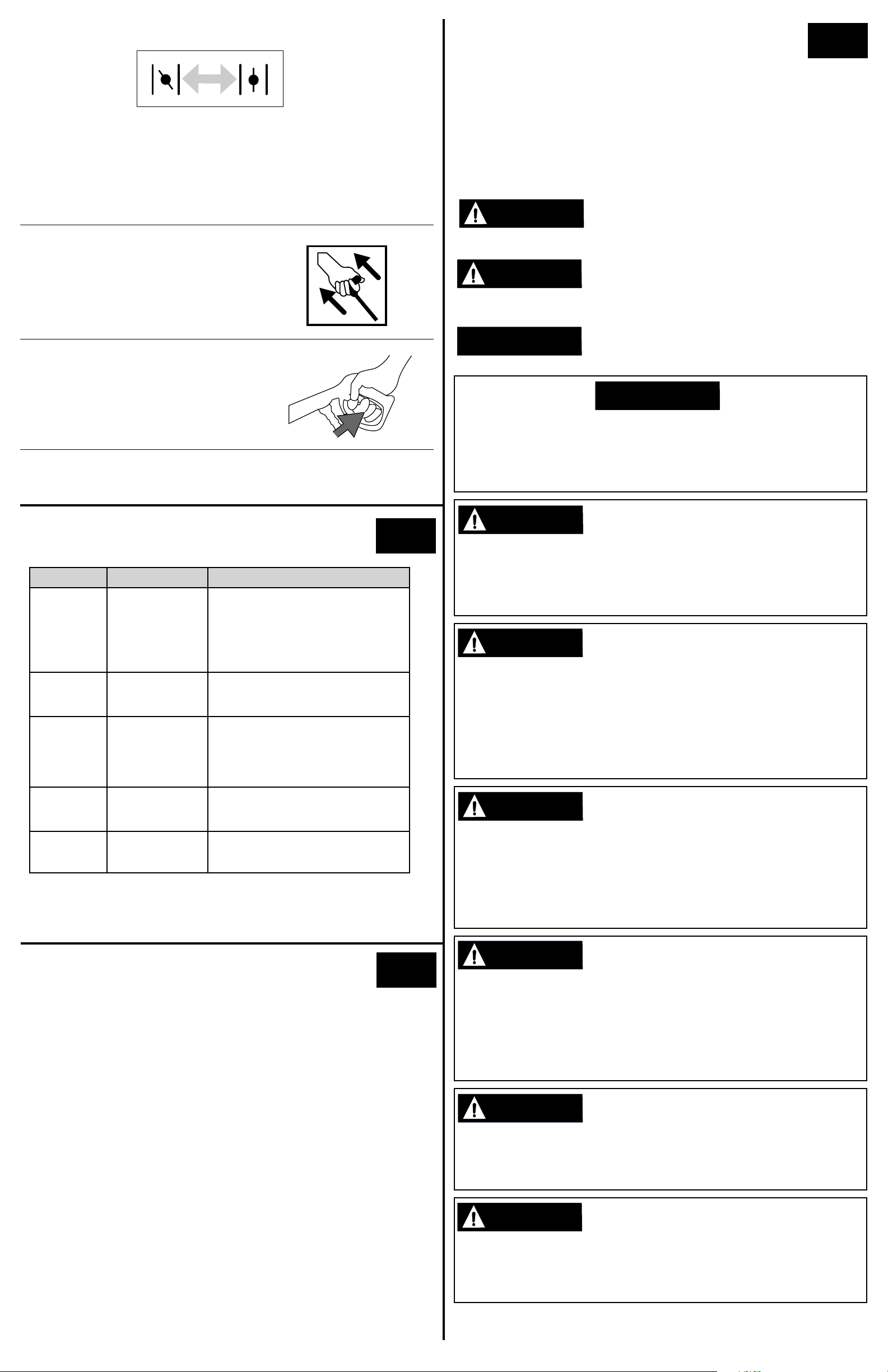

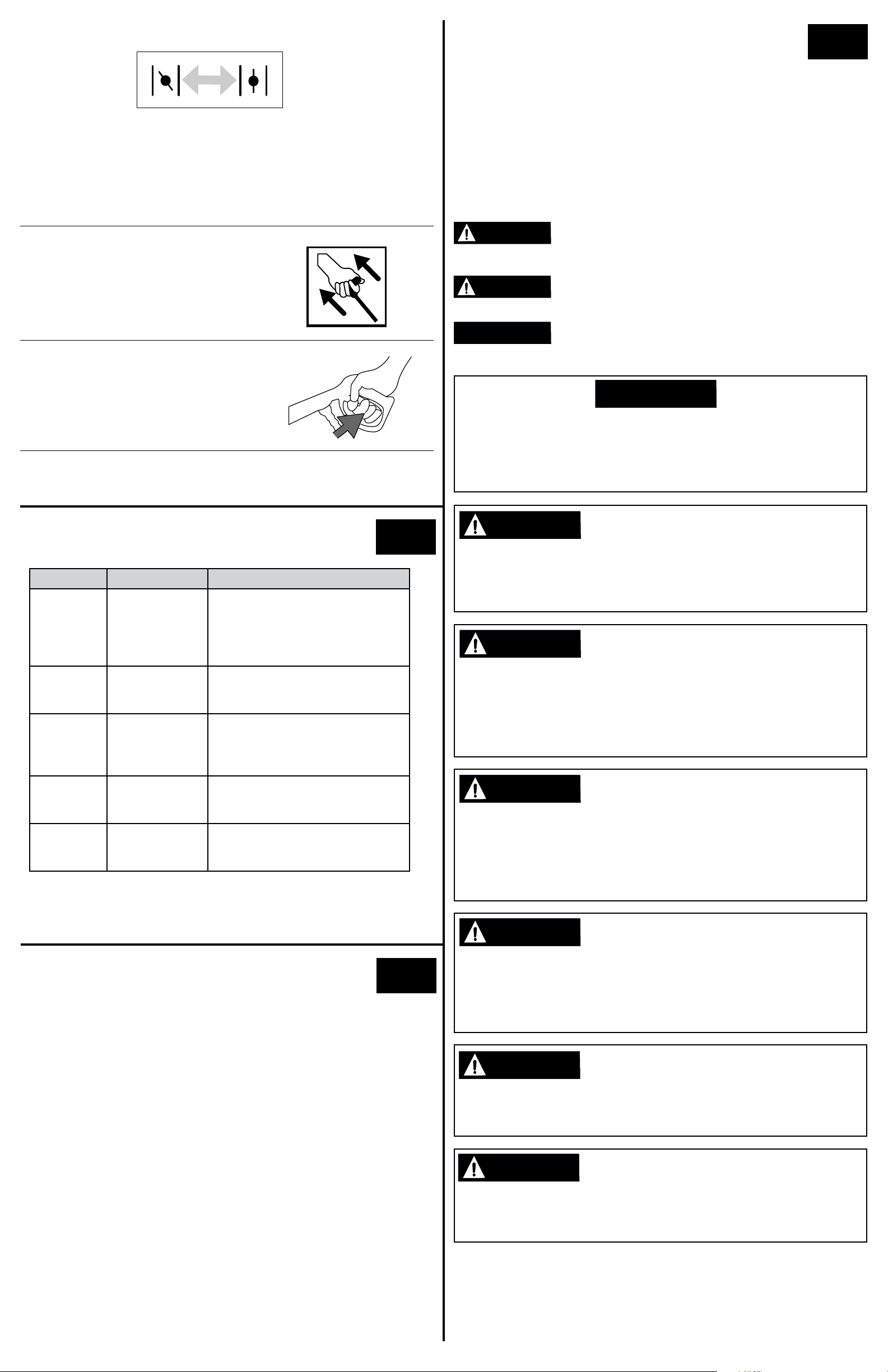

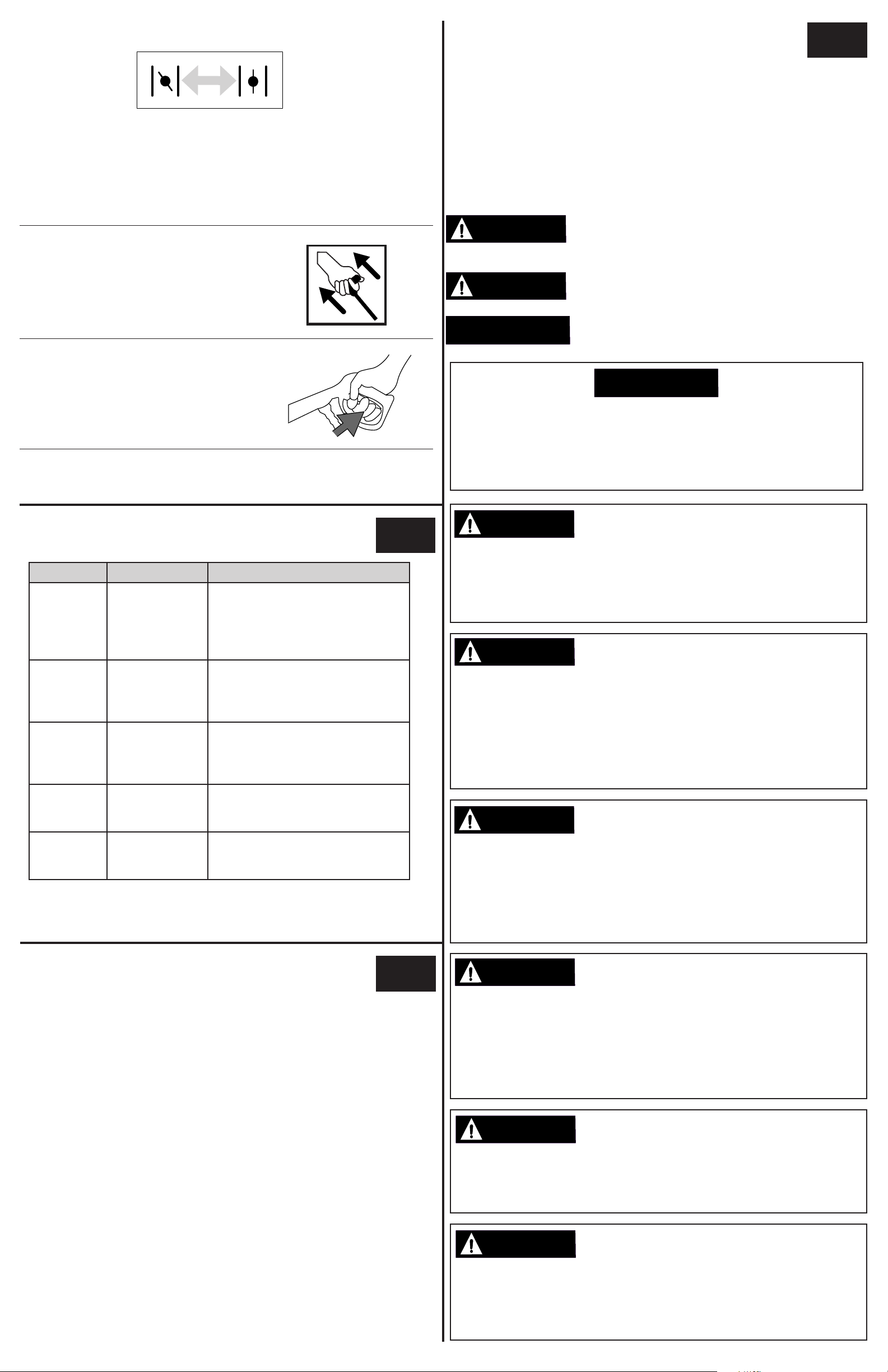

Adjust choke as needed.

Safety:

CLOSED OPEN

NOTE: The starting position of the choke will vary depending on the engine

temperature. If starting a cold engine, move the choke lever towards the closed position. If starting a warm engine, move the choke lever towards the open position. Once the engine warms up from running, you may need to adjust choke towards the open position until idle is smooth.

Pull the recoil slowly until resistance is felt, then pull rapidly to start the engine.

Should the engine not start after two pulls, squeeze the gun trigger to relieve stored pressure. Once again, try to start the engine.

Allow engine to warm for 1-2 minutes before using the product.

NOTE: Be sure to read understand the safety information listed in this section. Each box contains one of three words: WARNING, CAUTION, or

NOTICE each of these words indicates a di󰀨erent level of hazard severity and is followed by information about specic hazards, the consequences

of the hazards, and instructions on how to avoid the hazards. Failure to heed these symbols and the information provided with them could result in property damage, injury, and/or death.

Indicates a potentially hazardous situation which, if not

WARNING:WARNING:

CAUTION:CAUTION:

NOTICE

avoided, could result in property damage, serious injury, and/ or death.

Indicates a hazardous situation, which if not avoided, could result in property damage and/or minor to moderate injury.

Indicates information considered important but not directly hazard related.

NOTICE

This appliance is not intended to be used by persons (including children) with reduced physical, sensory, or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Selecting a Nozzle:

Color Uses Surfaces

Spot cleaning

hard, unpainted

0° Red

15° Yellow

25° Green

40° White

(Soap)

Black

NOTE: Always make sure the nozzle is properly installed by tugging on it after inserting it into the quick connector before using the pressure washer.

surfaces and

high-reach

areas

Intense cleaning

of unpainted

surfaces

Standard

cleaning

nozzle for most

applications

Cleaning painted

or delicate

surfaces Applying

cleaning

solutions

Unpainted metal and concrete

DO NOT use on wood

Grills, driveways, concrete and brick walkways, unpainted brick and stucco

Yard tools, sidewalks, lawn furniture, unpainted siding, stucco, gutters, eaves, concrete, and brick surfaces

Autos, trucks, RVs, boats,wood, painted brick, painted stucco, vinyl, and painted siding

Safe on all surfaces. Always verify compatibility of cleaning solutions prior to use.

WARNING:WARNING:

Attempting to start the engine incorrectly or using the pressure washer incorrectly can result in engine and/or pressure washer damage, and may cause serious injury or death. To avoid these hazards, be sure to read, understand, and follow the steps outlined in the OPERATING CHECKLIST section of the owner’s manual before starting the engine, and follow all the guidelines for proper use of the pressure washer.

WARNING:WARNING:

Untrained persons, young children, and pets can be seriously injured or killed if allowed to incorrectly operate or play with a running pressure washer. To avoid these hazards, be sure anyone operating the pressure washer receives proper instructions, understands safe operation, and has read the owner’s manual before operating this product. Do not let children operate the pressure washer without parental supervision. Keep young children and pets away from the pressure washer

while it is running. Always turn o󰀨 the pressure washer before leaving the area.

WARNING:WARNING:

This product has many parts that move at high speeds. Moving parts can cause crushing injuries, broken bones, severe lacerations, and/or traumatic

amputations. To prevent injury, never place ngers, hands, feet, or other body

parts near running engine. Never operate product with covers, shrouds, or other

guards removed. Do not wear loose-tting clothing, dangling drawstrings, or any

other hanging items that could become entangled in moving parts while operating. Tie up long hair and remove jewelry before operating.

OPERATION CHECKLIST

UNTRAINED OPERATION

MOVING PARTS

Pressure Washing Tips:

1. Set the trigger lock on the spray gun when not in use.

2. A wider spray equals faster cleaning, while tighter spray equals deeper cleaning.

3. Do not aim the nozzle straight at a surface. Hold the wand at a 45-degree angle to the surface and at a distance that cleans well without causing damage.

4. Keep the nozzle about 4-feet away from siding to prevent damage to surfaces.

5. Wash siding by starting at the bottom and working your way up, then rinse from the top down.

6. Avoid driving water up behind siding.

7. For even cleaning, use overlapping strokes.

WARNING:WARNING:

Failure to inspect this product and before use could result in product damage, serious injury, and/or death. To avoid these hazards, inspect the pressure washer before each use. Check for loose or damaged parts, signs of oil or fuel leaks,

missing guards, plugged cooling vents, or any other condition that may a󰀨ect proper

operation. Repair or replace all damaged or defective parts and keep all safety guards in place and in proper working order before using the pressure washer.

WARNING:WARNING:

The high pressures created by a pressure washer can cause uid injection

injuries, severe lacerations, amputations, and / or death. To avoid these hazards, always aim the spray gun and lance in a safe direction when using a pressure

washer and never attempt to touch a leak in a high-pressure hose or tting.

WARNING:WARNING:

Pressure washing with volatile, ammable, or corrosive liquids could cause pressure washer damage, re, or explosion resulting in severe injury and/or death. To avoid

these hazards, use only approved soaps and chemicals, do not attempt to pressure

wash with volatile, ammable, or corrosive liquids, and NEVER use bleach.

INSPECT

INJECTION INJURY

VOLATILE LIQUIDS

8. Work in smaller areas and do not let soap dry on surfaces.

9. Whenever freezing weather is possible, remove any remaining water from the high-pressure hose, spray gun assembly and the pump as indicated in the pressure washer Use and Care Manual. We suggest protecting the pump by using Simpson

Page 3 of 4

Pump Guard.

Part Number 7117172NOCA / English

REV A - 1/2024

Page 4

WARNING:WARNING:

TOXIC FUMES

CAUTION:CAUTION:

HOT OIL

Engine exhaust contains carbon monoxide, an odorless, colorless, poisonous gas. Running an engine indoors will kill you in minutes. Never use this product inside a house, garage, or any other kind of enclosure even if doors and windows are open. Run engine outside at least 20 feet (6 meters) away from windows, doors, and vents. Carefully consider wind direction and air currents when using this product outside to avoid breathing in engine exhaust. Always use a carbon monoxide detector in any occupied buildings near the running engine.

WARNING:WARNING:

Gasoline is highly ammable and gasoline vapors are extremely explosive. Fire and explosions can cause severe burns and/or death. Keep gasoline away from ames,

sparks, and other ignition sources. Refuel outdoors in a well-ventilated area with the engine stopped and cool. Wipe up any spilled gasoline and allow engine to dry

before starting. Keep a re extinguisher handy while refueling. Do not operate engine with leaks in the fuel system. Do not store gasoline near other ammable materials.

WARNING:WARNING:

Transporting the pressure washer in an enclosed space on a transport vehicle where

temperatures can rise may cause fuel to vaporize and leak. Gasoline is highly ammable

and gasoline vapors are extremely explosive. Fire and explosions can cause severe burns and/or death. To avoid these hazards, secure the pressure washer in a well ventilated area out of direct sunlight and other heat sources and do not transport the pressure washer on rough roads unless the fuel has been drained beforehand.

WARNING:WARNING:

REFUELING

TRANSPORTATION

RAPID RETRACTION

Hot oil can cause serious burns. To prevent getting burned when changing or checking the engine oil, use gloves to prevent hot oil from touching skin and change oil when the engine is warm from but not hot.

NOTICE

Old gasoline can create deposits that clog fuel systems causing hard starting and poor performance. Damage caused by old fuel is not covered by warranty. To minimize deposits, avoid old fuel related performance issues, and prevent costly repair work, do not use gasoline that is older than 30 days.

NOTICE

Using gasoline with an alcohol blend greater than 10% (E10) will damage the engine. Damage caused by using an alcohol blend of 15% (E15), 85% (E85), or any other alcohol blend higher than 10% (E10) is not covered under warranty. To avoid engine damage caused by an alcohol blend that is too high, use gasoline with 10% (E10) alcohol or lower.

NOTICE

It is important to prevent gum deposits from forming in essential fuel system

parts, such as the carburetor, fuel lter, fuel hose or tank during storage. Alcohol-

blended fuels (also called gasohol, ethanol, or methanol) attract moisture, which leads to separation and formation of acids during storage. Acidic fuel and gum deposits can damage the engine’s fuel system while in storage. Damage caused by the use of old, stale, or contaminated fuel are not covered under warranty.

OLD GASOLINE

ALCOHOL BLENDS

GASOLINE STORAGE

Rapid retraction (also known as kickback) of the engine recoil starter cord will pull your hand and arm towards the engine faster than you can let go of the handle resulting in sprains, broken bones, lacerations, and/or traumatic amputations. Kickback is caused by damage to the engine crankshaft key, compression release failure, and/or improper starting techniques. To avoid kickback follow the appropriate maintenance schedule and starting instructions listed in the owner’s manual and have engine repair work done by an authorized service center.

CAUTION:CAUTION:

A running engine produces heat. The surfaces of the engine, other related components, and engine exhaust gas get hot enough to cause mild moderate burns or ignite materials on contact. To avoid burns, do not touch engine surfaces or exhaust gases while operating and allow engine to cool completely before

moving, touching, or performing any maintenance. To avoid a re, keep all ammable materials at least ve feet away from all sides of the product.

NOTICE

Using chemical cleaners and/or corrosive liquids can damage the pressure washer seals and internal components. Damage caused by chemical cleaners and corrosive liquids is not covered under warranty. To avoid these hazard, only used approved cleaning chemicals, never use bleach, and always run clean water through the pressure washer after using cleaning chemicals.

HOT SURFACES

CHEMICAL CLEANERS

NOTICE

Overlling the fuel tank can result in carbon canister damage (if equipped), poor engine performance, and void the warranty. To avoid these hazards, do not ll the

fuel tank above the maximum level.

NOTICE

Operating the engine with a high-altitude carburetor jet kit at an altitude below 5000 feet (1524 meters) will cause the engine to run too hot. Overheating the engine could result in serious engine damage. To avoid this hazard, make sure the correct carburetor kit is installed and the air/fuel mixture is set correctly for your altitude.

NOTICE

Anytime the pressure washer may endure freezing temperatures, remaining water needs to be drained from the pump, high-pressure hose and spray gun assembly. Drain the hose, spray gun and pump as explained in the pressure washer Use and Care Manual. It is suggested to purge the pump of water by using Simpson® Pump Guard or equivalent pump protectant.

NOTICE

DO NOT OVERFILL FUEL TANK

ALTITUDE

FREEZE DAMAGE

PUMP PURGING

NOTICE

The use of fuel system cleaning additives can damage the engine and fuel systems. Damage caused by the use of fuel system cleaning additives is not covered by warranty. To avoid engine and fuel system damage, do not use any fuel system cleaning additives.

NOTICE

Turning o󰀨 the water supply to your pump with the engine running will damage the pump.

Damage caused by running the pump without water is not covered under warranty. To

avoid this hazard always turn o󰀨 the engine before shutting o󰀨 the water supply.

NOTICE

The low oil sensor (if equipped) will automatically stop the engine when the oil level falls below the safe limit. To avoid an unexpected shutdown, check the oil

level regularly, ll to the upper limit, and always operate engine on a level surface.

NOTICE

The engine is shipped from the factory without oil. Running the engine without oil will result in severe engine damage and void the warranty. To avoid causing engine

damage and voiding the warranty, ll the engine with the recommended oil type.

GASOLINE ADDITIVES

PUMP DAMAGE

LOW OIL SENSOR

FILL ENGINE OIL BEFORE USING

Running a pressure washer pump without water will severely damage the pump seals and other internal components. To avoid this hazard, make sure your water supply is uninterrupted, provides at least 5 GPM at 20 PSI, and always purge the air your pressure washer pump before starting the engine.

Refer to the ‘Assembly / Connecting Hoses’ section of this quick-start guide to learn how to purge the pump of air.

NOTICE

Running the pressure washer for more than two minutes without the spray gun trigger pulled will overheat the pump and possibly cause damage. The thermal relief valve will open and spray water to help cool the pump as it overheats. To

avoid overheating the pump, shut o󰀨 the machine if not being used for longer

than two minutes.

NOTICE

High-pressure spray can damage plants and other surfaces. To avoid damaging plants, cover them before spraying near them. To avoid damaging surfaces. Refer to the Nozzle Selection table in this manual for correct nozzle and test surfaces before spraying to make sure they are strong enough to withstand high-pressure spray.

NOTICE

PUMP DAMAGE

SPRAY DAMAGE

CLEANING

NOTICE

Oil is a major factor in the performance and service life of any engine. Using the incorrect oil may damage the engine and void the warranty. To avoid causing engine damage and voiding the warranty, check and change oil as required using the correct engine oil.

Page 4 of 4

USE CORRECT ENGINE OIL

Water can damage the pressure washer engine components if allowed to enter through cooling slots or other holes. Damage caused by water intrusion is not covered under warranty. To avoid engine water damage, do not use a pressure washer, garden hose, or any other sources of running water to clean the pressure washer engine, and never submerge the pressure washer engine in any liquids.

CALIFORNIA PROPOSITION 65 WARNING

This product and the engine exhaust can expose you to chemicals which are known to the state of California to cause cancer, birth defects, or other reproductive harm. For more information on California Proposition 65, go to www.P65Warnings.ca.gov.

Part Number 7117172NOCA / English

REV A - 1/2024

Page 5

Guide de démarrage rapide

PAS À VENDRE DANS

Pour laveurs sous pression

L’ÉTAT DE CALIFORNIE

fonctionnant à l’essence

Pour obtenir un guide complet, y compris les conditions de garantie, ba-

layez le code ou envoyez un texto au numéro gurant sur l’étiquette « En

savoir plus » de la machine, visitez le site https://www.simpsoncleaning. com ou contactez le service d’assistance à la clientèle au 1 877 362-4271 ou par courriel à l’adresse [email protected].

EXEMPLE

Remarques : Nous contacter :

1. Ce guide de démarrage rapide ne remplace pas le manuel de l’utilisateur. Ne manquez pas de télécharger le manuel de l’utilisateur et de le lire avant d’utiliser la machine pour la première fois.

2. Lisez toutes les informations du chapitre sécurité de ce document et tous les manuels d’utilisation connexes avant d’utiliser la machine.

3. E󰀨ectuez les procédures décrites dans ce guide de démarrage rapide avant d’utiliser la machine.

Si vous avez des questions concernant le déballage, l’assemblage ou l’utilisation de votre laveur sous pression, préparez le numéro du modèle et le numéro de série puis contactez l’assistance à la clientèle au 1-877-362-4271 ou envoyez un courriel à [email protected].

1 888 123-4567

EXEMPLE

Déni de responsabilité :

● Tous les renseignements dans cette publication sont basés sur les dernières informations disponibles sur le produit au moment de l’impression.

● Ce guide peut concerner plusieurs machines. Les schémas dans ce guide ne doivent être utilisés qu’en référence. Des di󰀨érences entre votre produit et les illustrations, schémas et/ou diagrammes utilisés dans ce guide peuvent exister.

● Dans le cadre d’une amélioration continue de la qualité, le fabricant se réserve le droit d’actualiser, modier et/ou améliorer le ou les produits couverts par

ce guide à tout moment, sans créer d’obligation. Par conséquent, le ou les produits concernés par ce guide peuvent être légèrement di󰀨érents de ceux

qui y sont illustrés.

Déballage :

1. Placez la boîte d’expédition sur une surface plane et solide.

2. Découpez soigneusement le dessus du carton.

3. Coupez soigneusement chaque coin du carton de haut en bas.

4. Dépliez chaque côté du carton à plat sur le sol.

5. Retirez tout ce qui se trouve dans la boîte.

Double tableau de bord : (le cas échéant)

Assemblage de la poignée :

Appuyez et maintenez les boutons, puis faites glisser la poignée sur le cadre jusqu’à ce que les boutons s’enclenchent.

Faites glisser la poignée

sur le cadre, puis xez-

la avec les boutons et boulons fournis.

Remarque : Pour les unités dotées d’un deuxième tableau de bord, voir Assemblage de tableau de bord double.

Ensemble porte-pistolet : (le cas échéant)

Placez le deuxième tableau de bord sur la poignée en veillant à aligner les trous de la poignée et du deuxième tableau de bord.

Fixez le deuxième tableau de bord à la poignée avec les boulons et boutons fournis.

IMPORTANT!

Reniard de pompe (le cas échéant)

La pompe haute pression peut avoir un évent qui nécessitera votre attention avant d’utiliser la laveuse pour la première fois. Veuillez voir ci-dessous le style que vous pourriez avoir.

Casquette de transport ROUGE

1. À l’aide d’un tournevis plat, retirer le bouchon d’expédition ROUGE du haut de la pompe.

1. Saisissez l’étiquette et retirez-la ainsi que le bouchon d’expédition ROUGE.

Bouchon de transport ROUGE

Installer l’étui du pistolet pulvérisateur sur la poignée à l’aide du bouton et du boulon fournis.

2. Visses à la main le bouchon de

reniard NOIR dans la pompe.

2. Le reniard est maintenant

correctement ouvert.

3. Ajuster le capuchon avec vos doigts.

Page 1 sur 4 REV A - 2/2024

No. de pièce 7117172NOCA / Français

Page 6

Tuyaux de raccordement :

Assurez-vous que la crépine d’entrée est propre, à l’intérieur de l’entrée de la pompe et que son côté convexe est tourné vers l’extérieur.

Ouvrez l’alimentation en eau et faitesla fonctionner pendant 30 secondes pour purger toute saleté ou débris du tuyau d’alimentation. Ensuite, coupez l’alimentation en eau et vissez le tuyau d’alimentation en eau dans l’entrée de la pompe.

Sélectionnez la buse adaptée à votre travail de nettoyage selon le tableau de sélection des buses de ce document et installez-la sur la lance en tirant le coupleur à connexion rapide vers l’arrière, en insérant la buse, puis en relâchant le coupleur pour lui permettre de se remettre en place.

Remplissage du réservoir de carburant :

Retirer le bouchon du réservoir de carburant, remplissez le réservoir de carburant avec de l’essence fraîche, puis replacez le bouchon du carburant.

Insérez le bouchon mâle à connexion rapide (QC) du tuyau haute pression dans la sortie femelle QC de la pompe ou vissez le tuyau haute pression sur la sortie de la pompe.

Insérez la che QC mâle du pistolet pulvérisateur dans le connecteur QC

femelle du tuyau haute pression.

Plein

REMARQUE : Remplissez avec le moteur arrêté et laissez

refroidir. Ne remplissez pas trop

le réservoir de carburant.

Remplissez le moteur d’huile :

AVISAVIS

Ce nettoyeur haute pression a été expédié de l’usine sans huile dans le moteur. Faire fonctionner le moteur sans huile entraînera de graves dommages au moteur et annulera la garantie. Pour éviter ces dangers, remplissez le moteur avec le type d’huile recommandé avant de démarrer.

Enler le tuyau haute pression sur l’entrée du pistolet pulvérisateur.

Pistolet de pulvérisation d’assemblage :

Fixez la lance au pistolet en tournant soigneusement le coupleur du pistolet pulvérisateur jusqu’à ce que le coupleur cesse de tourner.

Ne pas trop serrer. La plupart des letages de la lance ne seront pas

visibles si la lance et le pistolet sont correctement assemblés. Faites

attention à ne pas croiser le letage du pistolet et de la lance.

Jauge d’huile moteur

Placer la machine sur une surface plane puis retirer la jauge d’huile moteur en la dévissant.

AVERTISSEMENT! Les letages de la lance et du coupleur du

pistolet peuvent facilement être croisés, ce qui entraînerait un assemblage incorrect. Un assemblage incorrect du pistolet et de la

lance peut entraîner des blessures. Ne pas utiliser si les letages du coupleur du pistolet et/ou de la lance sont à letage croisé.

Purge de l’air et connexion de la buse :

Ouvrez l’alimentation en eau, dirigez le pistolet pulvérisateur dans une direction sûre, puis appuyez et maintenez la gâchette pendant au moins 30 secondes ou jusqu’à ce que l’eau soit stable et que tout l’air soit purgé de la pompe et des tuyaux. Une fois terminé, engagez le verrouillage de la gâchette.

Gâchette illustrée en position

verrouillée. N’oubliez pas de

toujours verrouiller la gâchette lorsqu’elle n’est pas utilisée.

Limite

supérieure

Limite

inférieure

Remplissez le moteur avec la bonne huile conformément au manuel du propriétaire du moteur. Le niveau d’huile doit se situer vers le repère haut de la jauge. Remplacez la jauge lorsque le moteur est plein.

Démarrage du moteur :

Tournez le commutateur du moteur et le robinet de carburant en position ON.

OFF

OFFOFF

ONON

Page 2 sur 4

No. de pièce 7117172NOCA / Français

REV A - 2/2024

Page 7

Ajuster le starter si nécessaire.

Sécurité :

FERMÉ OUVRIR

REMARQUE : La position de départ du starter varie en fonction de la

température du moteur. Si vous démarrez un moteur froid, déplacez le levier de starter vers la position fermée. Si vous démarrez un moteur chaud, déplacez le levier de starter vers la position ouverte. Une fois que le moteur

est réchau󰀨é, vous devrez peut-être régler le starter en position ouverte jusqu’à ce que le ralenti soit uide.

Tirez lentement sur le recul jusqu’à ce qu’une résistance se fasse sentir, puis tirez rapidement pour démarrer le moteur.

Si le moteur ne démarre pas après deux tentatives, appuyez sur la gâchette du pistolet pour relâcher la pression stockée. Encore une fois, essayez de démarrer le moteur.

Laissez le moteur chau󰀨er pendant 1 à 2 minutes avant d’utiliser le produit.

REMARQUE : Assurez-vous de comprendre les consignes de sécurité indiquées ci-dessous. Chaque case contient l’un de trois mots :

AVERTISSEMENT, ATTENTION ou AVIS, chacun de ces mots indique un niveau de gravité du risque di󰀨érent et il est suivi d’informations à propos des dangers spéciques, de leurs conséquences et des instructions sur la

façon de les éviter. Faute de tenir compte de ces symboles et informations qui les accompagne, des dommages matériels, des blessures et/ou la mort peuvent survenir.

Indique une situation potentiellement dangereuse qui,

AVERTISSEMENT:AVERTISSEMENT:

ATTENTION:ATTENTION:

AVISAVIS

si elle n’est pas évitée, peut entraîner des dommages matériels, des blessures graves et/ou la mort.

Indique une situation dangereuse qui, si elle n’est pas évitée, peut entraîner des dommages matériels et/ou des blessures légères à modérées.

Indique des informations considérées comme importantes mais sans lien direct avec un danger.

AVISAVIS

Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou un manque d’expérience et de connaissances, à moins qu’elles n’aient reçu une supervision ou des instructions concernant l’utilisation de l’appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.

Sélection d’une buse :

Couleur Les usages Surfaces

Nettoyage des

surfaces dures

0° Rouge

15° Jaune

25° Vert

40° Blanc

(Savon)

Noir

REMARQUE : Assurez-vous toujours que la buse est correctement installée en tirant dessus après l’avoir insérée dans le connecteur rapide avant d’utiliser le nettoyeur haute pression.

et non peintes

et des zones à

grande portée

Nettoyage

intense des

surfaces non

peintes

Buse de nettoyage

standard pour la plupart des

applications

Nettoyage des

surfaces peintes

ou délicates

Applying cleaning

solutions

Métal et béton non peints

NE PAS utiliser sur le bois

Grilles de barbecue, passerelles en béton et en brique, brique et stuc non peints

Outils de jardinage, trottoirs, meubles de jardin, revêtements non peints, stuc, gouttières, avant-toits, surfaces en béton et en brique.

Automobiles, camions, campingcars, bateaux, bois, briques peintes, stuc peint, vinyle et revêtement peint

Safe on all surfaces. Always verify compatibility of cleaning solutions prior to use.

AVERTISSEMENT:AVERTISSEMENT:

Tenter de démarrer le moteur ou d’utiliser le laveur sous pression incorrectement peut endommager le moteur et/ou le laveur sous pression et provoquer des blessures graves ou la mort. Pour éviter ces risques, ne manquez pas de lire, comprendre

et respecter les étapes décrites dans la section LISTE DE CONTRÔLE DE FONCTIONNEMENT du manuel de l’utilisateur avant de démarrer le moteur et de

suivre toutes les recommandations pour l’utilisation correcte du laveur sous pression.

AVERTISSEMENT:AVERTISSEMENT:

Les personnes non formées, les jeunes enfants, les animaux domestiques peuvent subir de graves blessures ou la mort s’ils sont autorisés à utiliser ou à jouer avec un laveur sous pression en fonctionnement. Pour éviter ces dangers, veillez à ce quiconque utilisant le laveur sous pression reçoive les instructions adéquates, comprenne le fonctionnement sécuritaire et lise le manuel de l’utilisateur avant

d’utiliser ce produit. Ne laissez pas les enfants utiliser le laveur sous pression

sans supervision parentale. Tenez les jeunes enfants et les animaux domestiques à l’écart du laveur sous pression lorsqu’il fonctionne. Éteignez toujours le laveur sous pression avant de quitter la zone.

AVERTISSEMENT:AVERTISSEMENT:

Ce produit contient de nombreuses pièces mobiles à haute vitesse. Les pièces mobiles peuvent causer des écrasements, des fractures, des lacérations graves et/ou des amputations traumatiques. Pour éviter les blessures, ne placez jamais vos doigts, mains, pieds ou autre partie du corps à proximité du moteur en marche.

N’utilisez jamais le produit avec les capots, les coi󰀨es ou autres protections retirés. Ne portez pas de vêtements amples, de cordon pendant ou autres objets pendants

susceptibles de s’accrocher dans les pièces mobiles en fonctionnement. Attachez vos cheveux longs et retirez vos bijoux avant l’utilisation.

LISTE DE CONTRÔLE DE FONCTIONNEMENT

FONCTIONNEMENT SANS FORMATION

PIÈCES MOBILES

Conseils de lavage sous pression :

AVERTISSEMENT:AVERTISSEMENT:

INSPECTER

1. Réglez le verrouillage de la gâchette sur le pistolet de pulvérisation lorsqu’il n’est pas utilisé.

2. Une pulvérisation plus large permet de nettoyer plus rapidement, alors qu’une pulvérisation plus étroite permet un nettoyage plus en profondeur.

3. Ne dirigez pas la buse directement vers une surface. Tenez la lance

selon un angle de 45 degrés par rapport à la surface et à une distance qui permet de bien nettoyer sans endommager.

4. Tenez la buse à environ 4 pieds (1,2 mètres) du revêtement pour éviter d’endommager les surfaces.

5. Lavez le revêtement en commençant en bas et en progressant vers le haut, puis rincez de haut en bas.

6. Évitez d’envoyer de l’eau derrière le revêtement.

7. Pour un nettoyage uniforme, utilisez des passages qui se chevauchent.

8. Travaillez des surfaces plus petites et ne laissez pas le détergent sécher sur les surfaces.

9. En cas de risque de gel, évacuez l’eau restante du tuyau haute pression, de l’ensemble du pistolet de pulvérisation et de la pompe, comme indiqué dans le manuel d’utilisation et d’entretien du laveur

sous pression. Nous vous conseillons de protéger la pompe à l’aide du

Simpson® Pump Guard.

Page 3 sur 4 REV A - 2/2024

Faute d’inspecter ce produit avant utilisation, des dommages au produit, des blessures graves ou la mort peuvent survenir. Pour éviter ces dangers, inspectez

le laveur sous pression avant chaque utilisation. Vériez si des pièces sont

desserrées ou endommagées, les signes de fuites d’huile ou de carburant, si

des protections sont manquantes et toute autre condition susceptible d’a󰀨ecter

l’utilisation appropriée. Réparez ou remplacez toutes les pièces endommagées ou défectueuses et maintenez les protections de sécurité en place et en bon état de fonctionnement avant d’utiliser le laveur sous pression.

AVERTISSEMENT:AVERTISSEMENT:

Les hautes pressions créées par un laveur sous pression peuvent provoquer des blessures par injection de liquide, des lacérations graves, des amputations et/ou la mort. Pour éviter ces dangers, orientez toujours le pistolet de pulvérisation et la lance dans une direction sécuritaire et ne tentez jamais de toucher une fuite dans un boyau ou un raccord sous haute pression.

AVERTISSEMENT:AVERTISSEMENT:

Le lavage sous pression avec des liquides volatils, inammables ou corrosifs peut

endommager le laveur sous pression et causer un incendie ou une explosion entraînant des blessures graves et/ou la mort. Pour éviter ces dangers, utilisez exclusivement des détergents et substances chimiques approuvés, ne tentez pas

de laver sous pression avec des liquides volatils, inammables ou corrosifs et

n’utilisez JAMAIS de chlore.

No. de pièce 7117172NOCA / Français

BLESSURE PAR INJECTION

LIQUIDES VOLATILS

Page 8

AVERTISSEMENT:AVERTISSEMENT:

VAPEURS TOXIQUES

AVISAVIS

UTILISEZ L’HUILE MOTEUR CORRECTE

Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un gaz inodore, incolore et toxique. Faire fonctionner un moteur à l’intérieur tue en quelques

minutes. N’utilisez jamais ce produit à l’intérieur d’une maison, d’un garage ou de

tout autre type de bâtiment fermé, même avec les portes et fenêtres ouvertes. Faites fonctionner le moteur à une distance d’au moins à 20 pieds (6 mètres) des fenêtres, portes et aérateurs. Tenez compte soigneusement du sens du vent et des courants d’air lorsque vous utilisez ce produit à l’extérieur, pour éviter d’inhaler les gaz d’échappement du moteur. Utilisez toujours un détecteur de monoxyde de carbone dans des bâtiments occupés, à proximité du moteur.

AVERTISSEMENT:AVERTISSEMENT:

L’essence est hautement inammable et ses vapeurs sont extrêmement

explosives. Un incendie et des explosions peuvent causer des brûlures graves

et/ou la mort. Tenez l’essence à l’écart des ammes, des étincelles et de toute

autre source d’allumage. Remplissez le réservoir de carburant à l’extérieur dans un endroit bien aéré avec le moteur arrêté et froid. Essuyez l’essence renversée et laissez le moteur sécher avant de le démarrer. Gardez un extincteur à portée

de la main pendant le remplissage de carburant. N’utilisez pas le moteur avec des fuites dans le circuit d’alimentation. N’entreposez pas l’essence à proximité de matières inammables.

AVERTISSEMENT:AVERTISSEMENT:

Le transport du laveur sous pression dans un espace fermé d’un véhicule de transport où les températures peuvent augmenter peut provoquer la vaporisation et la fuite de

carburant. L’essence est hautement inammable et ses vapeurs sont extrêmement

explosives. Un incendie et des explosions peuvent causer des brûlures graves et/ou la mort. Pour éviter ces dangers, sécurisez le laveur sous pression dans une zone bien aérée, à l’abri du soleil et autres sources de chaleur et ne le transportez pas sur des routes irrégulières si le carburant n’a pas été vidangé au préalable.

REMPLISSAGE DE CARBURANT

TRANSPORT

L’huile est un facteur majeur qui a󰀨ecte la performance et la durée de service

d’un moteur. Utiliser une huile incorrecte peut endommager le moteur et annuler

la garantie. Pour éviter d’endommager le moteur et d’annuler la garantie, vériez

et changez l’huile selon les besoins en utilisant l’huile moteur correcte.

ATTENTION:ATTENTION:

L’huile chaude peut provoquer des brûlures graves. Pour éviter les brûlures lors du changement

ou de la vérication de l’huile moteur, utilisez des gants pour empêcher l’huile chaude d’entrer

en contact avec la peu et changez l’huile lorsque le moteur est tiède mais pas chaud.

AVISAVIS

L’essence ancienne peut créer des dépôts qui bouchent le circuit de carburant,

provoquant un démarrage di󰀩cile et une performance médiocre. Les dommages

causés par l’essence ancienne ne sont pas couverts par la garantie. Pour réduire les dépôts, éviter les problèmes de performance associés et éviter des réparations dispendieuses, n’utilisez pas d’essence plus ancienne que 30 jours.

AVISAVIS

L’utilisation d’essence contenant un mélange à base d’alcool supérieur à 10 % (E10) endommage le moteur. Les dommages causés par l’utilisation d’un mélange à base d’alcool à 15 % (E15), 85 % (E85) ou tout autre mélange d’alcool supérieur à 10 % (E10) ne sont pas couverts par la garantie. Pour éviter les dommages au moteur causés par un mélange d’alcool trop élevé, utilisez de l’essence à 10 % (E10) d’alcool au maximum.

AVISAVIS

HUILE CHAUDE

ESSENCE ANCIENNE

MÉLANGES À BASE D’ALCOOL

NE PAS REMPLIR EXCESSIVEMENT LE RÉSERVOIR DE CARBURANT

AVERTISSEMENT:AVERTISSEMENT:

Le rétraction rapide (également appelée recul) du cordon de démarrage à enrouleur du moteur tire votre main et votre bras vers le moteur plus rapidement que vous ne pouvez lâcher la poignée, provoquant des foulures, fractures, lacérations et/ou amputations traumatiques. Le recul est provoqué par une détérioration de la clé de vilebrequin du moteur, une défaillance de décompression et/ou des techniques de démarrage inappropriées. Pour éviter le recul, respectez le programme d’entretien approprié et les instructions de démarrages indiquées dans le manuel de l’utilisateur et faites réparer le moteur par un centre de service agréé.

ATTENTION:ATTENTION:

Un moteur en fonctionnement produit de la chaleur. Les surfaces du moteur,

d’autres composants connexes et les gaz d’échappement du moteur chau󰀨ent su󰀩samment pour provoquer des brûlures légères à modérées ou pour mettre

le feu à des matières par contact. Pour éviter les brûlures, ne touchez pas les surfaces du moteur ni les gaz d’échappement et laissez le moteur refroidir complètement avant de le déplacer, le toucher ou l’entretenir. Pour éviter un

incendie, tenez toutes les matières inammables à distance d’au moins cinq

pieds de tous les côtés du produit.

AVISAVIS

L’utilisation de produits de nettoyage chimique et/ou de liquides corrosifs peut endommager les joints du laveur sous pression et ses composants internes. Les dommages causés par les produits de nettoyage chimiques et les liquides corrosifs ne sont pas couverts par la garantie. Pour éviter ces risques, utilisez seulement des produits de nettoyage chimiques approuvés, n’employez jamais de chlore et faites toujours circuler de l’eau propre dans le laveur sous pression après avoir utilisé des substances chimiques.

RÉTRACTION RAPIDE

SURFACES CHAUDES

PRODUITS DE NETTOYAGE CHIMIQUES

Le remplissage excessif du réservoir de carburant peut endommager le réservoir à charbon actif (s’il est présent), produire une performance médiocre du moteur et annuler la garantie. Pour éviter ces dangers, ne pas remplir le réservoir de carburant au-dessus du niveau maximum.

AVISAVIS

Chaque fois que le laveur sous pression risque d’être exposé à des températures glaciales, l’eau restante doit être vidangée de la pompe, du tuyau à haute pression et de l’ensemble du pistolet de pulvérisation. Vidangez le tuyau, le pistolet de pulvérisation et la pompe comme expliqué dans le manuel d’utilisation et d’entretien du laveur sous pression. Il est conseillé de purger la pompe de l’eau en utilisant Simpson® Pump Guard ou un produit de protection de la pompe équivalent.

AVISAVIS

L’utilisation d’une pompe de laveur sous pression sans eau endommage sévèrement les joints de la pompe ainsi que d’autres composants internes. Pour

éviter ce risque, vériez de l’alimentation en eau est ininterrompue, qu’elle fournit

au moins 5 GPM à 20 PSI et purgez toujours l’air de la pompe de votre laveur sous pression avant de démarrer le moteur.

Consultez la section « Assemblage / Raccordement des tuyaux » de ce guide de démarrage rapide pour savoir comment purger la pompe de l’air.

AVISAVIS

Utiliser le laveur sous pression pendant plus de deux minutes sans tirer sur la gâchette

du pistolet de pulvérisation surchau󰀨e la pompe et peut éventuellement provoquer

des dommages. La soupape de sûreté thermique s’ouvre et pulvérise l’eau pour

contribuer à refroidir la pompe quand elle surchau󰀨e. Pour éviter de surchau󰀨er la

pompe, arrêtez la machine si elle reste inutilisée pendant plus de deux minutes.

DOMMAGES DUS AU GEL

PURGE DE LA POMPE

DOMMAGES DE LA POMPE

AVISAVIS

L’utilisation d’additifs de nettoyage du circuit de carburant peut endommager le moteur et les circuits de carburant. Les dommages causés par l’utilisation d’additifs de nettoyage du circuit de carburant ne sont pas couverts par la garantie. Pour éviter d’endommager le moteur et le circuit de carburant, n’utilisez pas d’additifs de nettoyage du circuit de carburant.

AVISAVIS

Couper l’arrivée d’eau à votre pompe alors que le moteur fonctionne endommage la pompe. Les dommages causés par le fonctionnement de la pompe sans eau ne sont pas couverts par la garantie. Pour éviter ce risque, arrêtez toujours le moteur avant de couper l’arrivée d’eau.

AVISAVIS

Le détecteur de niveau d’huile bas (s’il est présent) arrête automatiquement le moteur si le niveau d’huile est inférieur à la limite sécuritaire. Pour éviter un arrêt

inattendu, vériez régulièrement le niveau d’huile, remplissez jusqu’à la limite

supérieure et utilisez toujours le moteur sur une surface plane.

AVISAVIS

Le moteur est expédié de l’usine sans huile. Utiliser le moteur sans huile peut provoquer de graves dommages au moteur et annuler la garantie. Pour éviter d’endommager le moteur et d’annuler la garantie, remplissez le moteur avec de l’huile du type recommandé.

ADDITIFS D’ESSENCE

DOMMAGES DE LA POMPE

CAPTEUR DE NIVEAU D’HUILE BAS

REMPLISSEZ LE RÉSERVOIR D’HUILE MOTEUR AVANT UTILISATION

AVISAVIS

La pulvérisation sous haute pression peut endommager les plantes et autres surfaces. Pour éviter d’endommager les plantes, couvrez-les avant de pulvériser à proximité. Pour éviter d’endommager les surfaces. Consultez le tableau Sélection de la buse dans ce manuel pour connaître la buse correcte et testez

les surfaces avant de pulvériser pour vérier si elles sont su󰀩samment robustes

pour supporter une pulvérisation sous haute pression.

AVISAVIS

L’eau peut endommager les composants du moteur du laveur sous pression si

elle pénètre par les fentes de refroidissement ou d’autres orices. Les dommages

causés par la pénétration d’eau ne sont pas couverts par la garantie. Pour éviter les dommages causés par l’eau, n’utilisez pas un laveur sous pression, un boyau de jardin ou toute autre source d’eau courante pour nettoyer le moteur du laveur sous pression et ne l’immergez jamais dans un liquide quelconque.

AVERTISSEMENT DE LA PROPOSITION 65 DE LA CALIFORNIE

Ce produit et les gaz d’échappement du moteur peuvent vous exposer à des produits chimiques connus dans l’État de Californie pour provoquer des cancers, des anomalies congénitales ou d’autres problèmes de reproduction. Pour plus d’informations sur la proposition 65 de l’État de Californie, consultez le site www.P65Warnings.ca.gov.

DOMMAGES DE PULVÉRISATION

NETTOYAGE

Page 4 sur 4

No. de pièce 7117172NOCA / Français

REV A - 2/2024

Page 9

Guía de inicio rápido

NO A LA VENTA EN EL

Para lavadoras a presión de gasolina

Para obtener el manual completo, incluyendo sus términos de garantía, escanee el código o envíe un mensaje de texto al número en la etiqueta Aprender más en la máquina, o visite https://www contacto con Soporte al cliente al 1-877-362-4271 o por correo electrónico: [email protected]

.simpsoncleaning.com, o póngase en

ESTADO DE CALIFORNIA

MUESTRA

Notas: Contacto:

1. Esta guía de inicio rápido no es un reemplazo para el manual del propietario. Asegúrese de descargar y leer el manual del propietario antes de operar la máquina por primera vez.

2. Lea toda la información en la sección de seguridad de este documento y todos los manuales de usuario relacionados antes de operar la máquina.

3. Realice los procedimientos descritos en esta guía de inicio rápido antes de operar la máquina.

Si tiene alguna pregunta sobre el desempaque, ensamble o uso de su lavadora a presión, tenga a mano su número de modelo y número de serie y comuníquese con atención al cliente al 1-877-

362-4271 o por correo electrónico cservice@fnagroup.com.

Renuncias de responsabilidad:

1 (888) 123-4567

MUESTRA

● Toda la información en esta guía se basó en la información más reciente del producto disponible al momento de la impresión.

● Esta guía puede cubrir más de una máquina. Los dibujos de esta guía se deben usar únicamente para referencia. Pueden haber diferencias entre su

producto y las imágenes, dibujos y/o diagramas usados en esta guía.

● Como un compromiso continuo para mejorar la calidad, el fabricante se reserva el derecho de actualizar, cambiar y / o mejorar el (los) producto(s)

cubierto(s) en esta guía en cualquier momento, sin previo aviso, y sin incurrir en ninguna obligación. Por lo tanto, el (los) producto(s) que cubre(n) esta guía puede(n) diferir ligeramente de los mostrados.

Desempaque:

1. Coloque el cartón de envío sobre una supercie sólida y plana.

2. Corte con cuidado la parte superior de la caja para abrirla.

3. Corte con cuidado cada esquina de la caja de arriba a abajo.

4. Coloque cada lado de la caja de cartón en el suelo.

5. Retire todo del cartón.

Montaje del mango:

Mantenga presionados los botones y luego deslice la manija sobre el marco hasta que los botones encajen en su lugar.

Deslice la manija sobre el marco y luego asegúrese con las perillas y pernos incluidos.

Conjunto de tablero doble: (si corresponde)

Coloque el segundo tablero en la manija asegurándose de

alinear los oricios tanto en la

manija como en el segundo tablero.

Asegure el segundo tablero a la manija con los pernos y perillas suministrados.

Nota: Para unidades que tienen un segundo tablero, consulte Ensamblaje de tablero doble

Conjunto de funda: (si corresponde)

Instale la funda de la pistola rociadora en el mango usando la perilla y el perno incluidos.

IMPORTANTE!

Ventilación de la bomba (si corresponde)

La bomba de alta presión puede tener un respiradero que necesitará su atención antes de usar la lavadora por primera vez. Consulte a continuación el estilo que pueda tener.

Tapa de envío ROJA

1. Con un destornillador de punta, retire el tapón de envío ROJO de la parte superior de la bomba.

1. Tome la etiqueta y retírese junto con

Enchufe de envío ROJO

el tapón de envío ROJO.

2. Enrosque con la mano la tapa del respiradero NEGRA en la bomba.

2. El respiradero ahora está abierto correctamente.

3. Ajuste la tapa con los dedos.

Página 1 de 4 REV A - 2/2024

Número de parte 7117172NOCA / Español

Page 10

Mangueras de conexión:

Asegúrese de que la rejilla de entrada esté limpia, dentro de la entrada de la bomba y que tenga el lado convexo hacia afuera.

Abra el suministro de agua y déjelo funcionar durante 30 segundos para purgar la suciedad o los residuos de la manguera de suministro. Luego, cierre el suministro de agua y enrosque la manguera de suministro de agua en la entrada de la bomba.

Inserte el enchufe macho de conexión rápida (QC) de la manguera de alta presión en la salida hembra de QC de la bomba o enrosque la manguera de alta presión en la salida de la bomba.

Seleccione la boquilla correcta para su trabajo de limpieza según la tabla de selección de boquillas de este documento e instálela en la lanza tirando del acoplador de conexión rápida hacia atrás, insertando la boquilla y luego soltando el acoplador para permitir que vuelva a su lugar.

Llenado del tanque de combustible:

Retire la tapa de combustible, llena el tanque de combustible con gasolina nueva y luego vuelva a colocar la tapa de combustible.

NOTA: Llene con el

Lleno

motor apagado y enfríe. No llene demasiado el tanque de combustible.

Inserte el enchufe de control de calidad macho de la pistola rociadora en el conector de control de calidad hembra de la manguera de alta presión.

Enrosque la manguera de alta presión en la entrada de la pistola pulverizadora.

Llene el motor con aceite:

AVISO

Esta lavadora a presión salió de fábrica sin aceite en el motor. Hacer funcionar el motor sin aceite provocará daños graves al motor y anulará la garantía. Para evitar estos peligros, llene el motor con el tipo de aceite recomendado antes de arrancar.

Pistola pulverizadora de montaje:

Asegure la lanza a la pistola girando con cuidado el acoplador de la pistola rociadora hasta que el acoplador deje de girar. No apriete demasiado. La mayoría de las roscas de la lanza no serán visibles si la lanza y la pistola están ensambladas correctamente. Tenga cuidado de no cruzar el hilo del arma y la lanza.

¡ADVERTENCIA! Las roscas del acoplador de lanza y pistola se pueden desenroscar fácilmente, lo que resulta en un montaje inadecuado. Un montaje inadecuado de la pistola y la lanza puede provocar lesiones personales. No lo use si las roscas del acoplador de la pistola o de la lanza están cruzadas.

Purgar aire y conectar boquilla:

Varilla de nivel de aceite del motor

Coloque la máquina sobre una supercie nivelada y luego retire la varilla

medidora de aceite del motor desenroscándola.

Limite

superior

Límite

inferior

Llene el motor con el aceite correcto según el manual del propietario del motor. El nivel de aceite debe estar hacia la marca alta de la varilla medidora. Reemplace la varilla medidora cuando el motor esté lleno.

Abra el suministro de agua, apunte la pistola rociadora en una dirección segura, luego apriete y mantenga presionado el gatillo durante al menos 30 segundos o hasta que el agua corra de manera constante y se purgue todo el aire de la bomba y las mangueras. Cuando haya terminado, active el bloqueo del gatillo.

Página 2 de 4

El gatillo se muestra en la posición bloqueada. Recuerde siempre bloquear el gatillo cuando no esté en uso.

Arrancar el motor:

Gire el interruptor del motor y la válvula de combustible a sus posiciones ON.

OFF

Número de parte 7117172NOCA / Español

OFFOFF

ONON

REV A - 2/2024

Page 11

Ajuste el estrangulador según sea necesario.

Seguridad:

CERRADO ABIERTO

NOTA: La posición inicial del estrangulador variará según la temperatura

del motor. Si arranca un motor frío, mueva la palanca del estrangulador hacia la posición cerrada. Si arranca un motor caliente, mueva la palanca del estrangulador hacia la posición abierta. Una vez que el motor se calienta después del funcionamiento, es posible que deba ajustar el estrangulador hacia la posición abierta hasta que el ralentí sea suave.

Tire del retroceso lentamente hasta sentir resistencia, luego tire rápidamente para arrancar el motor.

Si el motor no arranca después de dos retrocesos, apriete el gatillo de la pistola para aliviar la presión almacenada. Una vez más, intente arrancar el motor.

Deje que el motor se caliente durante 1 o 2 minutos antes de usar el producto.

NOTA: Asegúrese de entender la información de seguridad indicada a continuación. Cada casilla contiene una de tres palabras: ADVERTENCIA, PRECAUCIÓN, o AVISO, cada una de estas palabras indica un nivel diferente de severidad de peligro y es seguida por información sobre peligros

especícos, las consecuencias de los peligros e instrucciones sobre cómo

evitarlos. La omisión en atender estos símbolos y la información provista con ellos podría resultar en daño a la propiedad, lesiones y/o la muerte.

Indica una situación potencialmente peligrosa que,

ADVERTENCIA:ADVERTENCIA:

PRECAUCION:PRECAUCION:

AVISOAVISO

si no se evita, podría provocar daños a la propiedad, lesiones graves y/o la muerte.

Indica una situación peligrosa que, si no se evita, podría provocar daños a la propiedad y/o lesiones menores a moderadas.

Indica información que se considera importante pero no está relacionada directamente con un peligro.

AVISOAVISO

Este aparato no está diseñado para ser utilizado por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del aparato por parte de una persona responsable de su seguridad.

Los niños deben ser supervisados para asegurarse que no jueguen con el aparato.

Selección de boquilla:

Color Uses Surfaces

Limpieza de manchas en

0° Rojo

15°

Amarillo

25° Verde

40° Blanco

(Jabón)

Negro

NOTA: Siempre asegúrese que la boquilla esté instalada correctamente jalando de ella después de insertarla en el conector rápido antes de usar la lavadora a presión.

supercies duras

y sin pintar y

áreas de alto

alcance

Limpieza intensa

de supercies sin

pintar.

Boquilla de

limpieza

estándar para la

mayoría de las

aplicaciones.

Supercies

pintadas o

delicadas

Aplicar soluciones

de limpieza

Metal y hormigón sin pintar.

NO usar en madera

Parrillas, entradas de vehículos, pasarelas de hormigón y ladrillo, ladrillos y estuco sin pintar

Herramientas de jardín, aceras, muebles de jardín, revestimientos sin pintar, estuco, canaletas, aleros,

concreto y supercies de ladrillo.

Automóviles, vehículos recreativos, barcos, ladrillos pintados, estuco pintado, vinilo y revestimientos.

Seguro en todas las supercies. Verique

siempre la compatibilidad de las soluciones de limpieza antes de usarlas.

ADVERTENCIA:ADVERTENCIA:

Intentar arrancar el motor incorrectamente o usar la lavadora a presión incorrectamente puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos descritos en la sección LISTA DE VERIFICACIÓN DE OPERACIÓN del manual del propietario antes de arrancar el motor, y siga todas las pautas para el uso adecuado de la lavadora a presión.

ADVERTENCIA:ADVERTENCIA:

Las personas sin capacitación, niños pequeños, y mascotas se pueden lesionar seriamente o morir si se permite que operen incorrectamente o jueguen con una lavadora a presión en operación. Para evitar estos peligros, asegúrese que cualquier persona que opere la lavadora a presión reciba instrucciones adecuadas, entienda la operación segura, y haya leído el manual del propietario antes de operar este producto. No permita que niños operen la lavadora a presión sin supervisión de los padres. Mantenga a los niños pequeños y mascotas alejados de la lavadora a presión mientras esté en operación. Siempre apague la lavadora a presión antes de abandonar el área.

ADVERTENCIA:ADVERTENCIA:

Este producto tiene muchas partes que se mueven a altas velocidades. Las partes móviles pueden causar lesiones por aplastamiento, fracturas, laceraciones severas, y/o amputaciones traumáticas. Para evitar lesiones, nunca coloque los dedos, manos, pies, u otras partes del cuerpo cerca del motor en operación. Nunca opere el productor con las cubiertas, aros de refuerzo u otras protecciones retirados. No use ropa holgada, cordones que cuelguen, o cualquier otro artículo que cuelgue que se pudiera enredar en las partes móviles durante la operación. Ate el cabello largo y quítese las joyas antes de operar.

LISTA DE VERIFICACIÓN DE OPERACIÓN

OPERACIÓN SIN CAPACITACIÓN

PARTES MÓVILES

Consejos de lavado a presión:

1. Ajuste el bloqueo del gatillo en la pistola rociadora cuando no esté en uso.

2. Un rocío más ancho equivale a una limpieza más rápida, mientras que un rocío más estrecho equivale a una limpieza más profunda.

3. No apunte la boquilla directamente a una supercie. Sostenga la varita en un ángulo de 45 grados con respecto a la supercie y a una distancia que

limpie bien sin causar daños.

4. Mantenga la boquilla a unos 4 pies de distancia del revestimiento para

evitar daños a las supercies.

5. Lave el revestimiento comenzando por la parte inferior y avanzando hacia arriba, luego enjuague de arriba hacia abajo.

6. Evite introducir agua detrás del revestimiento.

7. Para una limpieza uniforme, use pasos superpuestos.

8. Trabaje en áreas más pequeñas y no deje que el jabón se seque en las

supercies.

9. Cuando sea posible que haya temperaturas bajo cero, elimine cualquier resto de agua de la manguera de alta presión, el ensamble de la pistola rociadora y la bomba como se indica en el Manual de uso y cuidado de la lavadora a presión. Sugerimos proteger la bomba usando Pump Guard de Simpson

ADVERTENCIA:ADVERTENCIA:

La falla en revisar este producto y antes del uso podría resultar en daño al producto, lesiones serias y/o la muerte. Para evitar estos peligros, revise la lavadora a

presión antes de cada uso. Verique si hay partes sueltas o dañadas, señales de

fugas de aceite o combustible, protecciones faltantes, ventilas de enfriamiento obstruidas, o cualquier otra condición que pueda afectar la operación adecuada. Repare o reemplace todas las partes dañadas o defectuosas y mantenga todas las protecciones de seguridad en su lugar y en buenas condiciones de operación antes de usar la lavadora a presión.

ADVERTENCIA:ADVERTENCIA:

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por inyección de líquido, laceraciones graves, amputaciones y/o la muerte. Para evitar estos peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio de alta presión.

ADVERTENCIA:ADVERTENCIA:

El lavado a presión con líquidos volátiles, inamables o corrosivos podría causar

daños, incendio o explosión en la lavadora a presión y provocar lesiones graves y/o la muerte. Para evitar estos peligros, use únicamente jabones y productos

químicos aprobados, no intente lavar a presión con líquidos volátiles, inamables

o corrosivos y NUNCA use blanqueador.

INSPECCIÓN

LESIÓN POR INYECCIÓN

LÍQUIDOS VOLÁTILES

Página 3 de 4 REV A - 2/2024

Número de parte 7117172NOCA / Español

Page 12

ADVERTENCIA:ADVERTENCIA:

VAPORES TÓXICOS

AVISOAVISO

USE ACEITE DE MOTOR CORRECTO

El escape del motor contiene monóxido de carbono, un gas venenoso, inodoro e incoloro. Operar un motor en interiores lo matará en minutos. Nunca use este producto dentro de una casa, garaje o cualquier otro tipo de recinto, incluso si las puertas y ventanas están abiertas. Opere el motor en el exterior por lo menos a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación. Considere cuidadosamente la dirección del viento y las corrientes de aire cuando utilice este producto al aire libre para evitar respirar el escape del motor. Siempre

utilice un detector de monóxido de carbono en cualquier edicio ocupado cerca

del motor en operación.

ADVERTENCIA:ADVERTENCIA:

La gasolina es altamente inamable y sus vapores son extremadamente

explosivos. Los incendios y explosiones pueden causar quemaduras graves y/o la muerte. Mantenga la gasolina alejada de llamas, chispas y otras fuentes de ignición. Rellene el combustible al aire libre en un área bien ventilada con el motor parado y frío. Limpie la gasolina derramada y deje que el motor se seque antes de arrancar. Mantenga un extintor de incendios a mano mientras recarga combustible. No opere el motor con fugas en el sistema de combustible. No

almacene gasolina cerca de otros materiales inamables.

ADVERTENCIA:ADVERTENCIA:

El transporte de la lavadora a presión en un espacio cerrado en un vehículo de transporte donde las temperaturas pueden aumentar puede hacer que el

combustible se vaporice y tenga fugas. La gasolina es altamente inamable y sus

vapores son extremadamente explosivos. Los incendios y explosiones pueden causar quemaduras graves y/o la muerte. Para evitar estos peligros, asegure la lavadora a presión en un área bien ventilada fuera de la luz solar directa y otras fuentes de calor y no transporte la lavadora a presión en caminos irregulares a menos que el combustible se haya drenado previamente.

ABASTECIMIENTO DE COMBUSTIBLE

TRANSPORTE

El aceite es un factor importante en el desempeño y la vida útil de cualquier motor. El uso de aceite incorrecto puede dañar el motor y anular la garantía. Para evitar dañar el motor y anular la garantía, revise y cambie el aceite conforme sea necesario utilizando el aceite de motor correcto.

PRECAUCION:PRECAUCION:

El aceite caliente puede provocar quemaduras graves. Para evitar quemarse al cambiar o revisar el aceite del motor, use guantes para evitar que el aceite caliente toque la piel y cambie el aceite cuando el motor esté tibio pero no caliente.

AVISOAVISO

La gasolina vieja puede crear depósitos que obstruyan los sistemas de

combustible y diculten el arranque y desempeño deciente. Los daños causados

por combustible viejo no están cubiertos por la garantía. Para minimizar los depósitos, evitar problemas de desempeño relacionados con el combustible antiguo y evitar costosos trabajos de reparación, no utilice gasolina con una antigüedad superior a 30 días.

AVISOAVISO

El uso de gasolina con una mezcla de alcohol superior al 10% (E10) dañará el motor. Los daños causados por el uso de una mezcla de alcohol del 15% (E15), 85% (E85) o cualquier otra mezcla de alcohol superior al 10% (E10) no están cubiertos por la garantía. Para evitar daños en el motor causados por una mezcla de alcohol demasiado alta, use gasolina con un 10% de alcohol (E10) o menos.

AVISOAVISO

ACEITE CALIENTE

GASOLINA VIEJA

MEZCLAS DE ALCOHOL

NO LLENE DEMASIADO EL TANQUE DE COMBUSTIBLE

ADVERTENCIA:ADVERTENCIA:

La retracción rápida (también conocida como contragolpe) del cable de arranque de retroceso del motor tirará de su mano y brazo hacia el motor más rápido de lo que puede soltar el mango, lo que provocará esguinces, fracturas de huesos, laceraciones y/o amputaciones traumáticas. El contragolpe es causado por daño a la llave del cigüeñal del motor, falla de liberación de compresión y/o técnicas de arranque inadecuadas. Para evitar el contragolpe, siga el programa de mantenimiento apropiado y las instrucciones de arranque indicadas en el manual del propietario y solicite que un centro de servicio autorizado realice el trabajo de reparación del motor.

PRECAUCION:PRECAUCION:

Un motor en operación produce calor. Las supercies del motor, otros componentes relacionados y los gases de escape del motor se calientan lo suciente como

para causar quemaduras leves moderadas o encender materiales al entrar en

contacto. Para evitar quemaduras, no toque las supercies del motor ni los

gases de escape mientras está en funcionamiento y deje que el motor se enfríe completamente antes de moverlo, tocarlo o realizar cualquier mantenimiento.

Para evitar un incendio, mantenga todos los materiales inamables al menos a

cinco pies de distancia de todos los lados del producto.

AVISOAVISO

RETRACCIÓN RÁPIDA

SUPERFICIES CALIENTES

LIMPIADORES QUIMICOS

El llenado excesivo del tanque de combustible puede provocar daños en el

cartucho de carbón (si está equipado), un desempeño deciente del motor y

anular la garantía. Para evitar estos peligros, no llene el tanque de combustible por encima del nivel máximo.

AVISOAVISO

Siempre que la lavadora a presión pueda experimentar temperaturas bajo cero, es necesario drenar el agua restante de la bomba, la manguera de alta presión y el ensamble de la pistola rociadora. Drene la manguera, la pistola rociadora y la bomba como se explica en el Manual de uso y cuidado de la lavadora a presión. Se sugiere purgar la bomba de agua usando Pump Guard de Simpson® o un protector de bomba equivalente.

AVISOAVISO

Operar una bomba de lavadora a presión sin agua dañará gravemente los sellos de la bomba y otros componentes internos. Para evitar este peligro, asegúrese que el suministro de agua sea ininterrumpido, proporcione por lo menos 5 GPM a 20 PSI y siempre purgue el aire de la bomba de la lavadora a presión antes de arrancar el motor.

Consulte la sección "Ensamble / Conexión de mangueras" de esta guía de inicio rápido para aprender a purgar el aire de la bomba.

DAÑO POR CONGELACIÓN

PURGA DE BOMBA

El uso de limpiadores químicos y/o líquidos corrosivos puede dañar los sellos y los componentes internos de la lavadora a presión. Los daños causados por limpiadores químicos y líquidos corrosivos no están cubiertos por la garantía. Para evitar estos peligros, sólo use productos químicos de limpieza aprobados, nunca use blanqueador y siempre deje correr agua limpia a través de la lavadora a presión después de usar productos químicos de limpieza.

AVISOAVISO

El uso de aditivos de limpieza del sistema de combustible puede dañar el motor y los sistemas de combustible. Los daños causados por el uso de aditivos de limpieza del sistema de combustible no están cubiertos por la garantía. Para evitar daños al motor y al sistema de combustible, no utilice aditivos de limpieza del sistema de combustible.

AVISOAVISO

Cerrar el suministro de agua a su bomba con el motor en operación dañará la bomba. Los daños causados por operar la bomba sin agua no están cubiertos por la garantía. Para evitar este peligro, apague siempre el motor antes de cerrar el suministro de agua.

AVISOAVISO

El sensor de bajo nivel de aceite (si está equipado) detendrá automáticamente el motor cuando el nivel de aceite caiga por debajo del límite de seguridad. Para

evitar un paro inesperado, verique el nivel de aceite con regularidad, llene hasta el límite superior y siempre opere el motor en una supercie nivelada.

AVISOAVISO

ADITIVOS DE GASOLINA

DAÑO DE LA BOMBA

SENSOR DE ACEITE BAJO

LLENE EL ACEITE DEL MOTOR ANTES DE USAR

AVISOAVISO

Operar la lavadora a presión durante más de dos minutos sin apretar el gatillo de la pistola rociadora sobrecalentará la bomba y posiblemente causará daños. La válvula de alivio térmico se abrirá y rociará agua para ayudar a enfriar la bomba a medida que se sobrecalienta. Para evitar el sobrecalentamiento de la bomba, apague la máquina si no la va a utilizar durante más de dos minutos.

AVISOAVISO

El rociado de alta presión puede dañar las plantas y otras supercies. Para evitar

dañar las plantas, cúbralas antes de rociar cerca de ellas. Para evitar dañar

supercies. Consulte la tabla de Selección de boquillas en este manual para conocer la boquilla correcta y las supercies de prueba antes de rociar para asegurarse que sean lo sucientemente fuertes como para resistir el rociado de alta presión.

AVISOAVISO

El agua puede dañar los componentes del motor de la lavadora a presión si se

deja entrar a través de las ranuras de enfriamiento u otros oricios. Los daños

causados por la entrada de agua no están cubiertos por la garantía. Para evitar daños por agua en el motor, no use una lavadora a presión, manguera de jardín o cualquier otra fuente de agua corriente para limpiar el motor de la lavadora a presión, y nunca sumerja el motor de la lavadora a presión en ningún líquido.

ADVERTENCIA DE PROPUESTA 65 DE CALIFORNIA

Este producto y el escape del motor pueden exponerlo a sustancias químicas que en el estado de California se sabe que causan cáncer, defectos de nacimiento u otros daños reproductivos. Para obtener más información sobre la Propuesta 65 de California, visite www.P65Warnings.ca.gov.

DAÑO DE LA BOMBA

DAÑO POR ROCÍO

LIMPIEZA

El motor se envía de fábrica sin aceite. Operar el motor sin aceite resultará en daños severos al motor y anulará la garantía. Para evitar dañar el motor y anular la garantía, llene el motor con el tipo de aceite recomendado.

Página 4 de 4

Número de parte 7117172NOCA / Español

REV A - 2/2024
