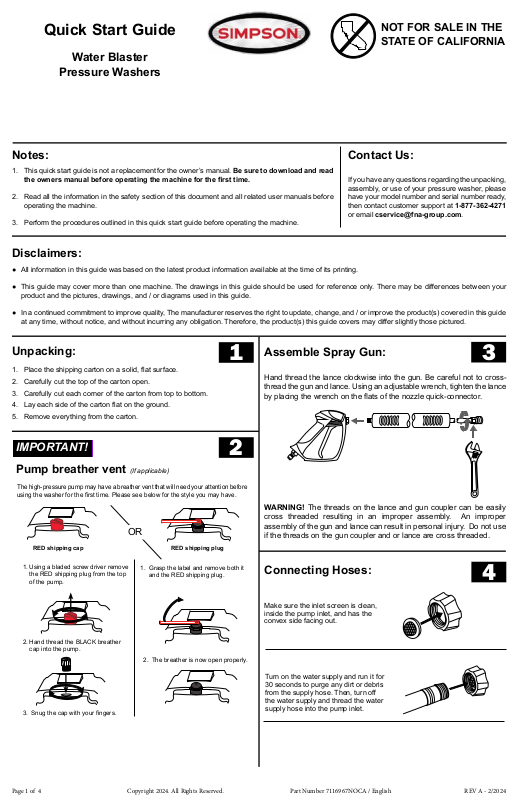

Quick Start Guide
NOT FOR SALE IN THE
STATE OF CALIFORNIA
Water Blaster
Pressure Washers
Notes: Contact Us:
1. This quick start guide is not a replacement for the owner’s manual. Be sure to download and read
the owners manual before operating the machine for the rst time.
2. Read all the information in the safety section of this document and all related user manuals before
operating the machine.
3. Perform the procedures outlined in this quick start guide before operating the machine.
If you have any questions regarding the unpacking,
assembly, or use of your pressure washer, please
have your model number and serial number ready,
then contact customer support at 1-877-362-4271
or email [email protected].
Disclaimers:
● All information in this guide was based on the latest product information available at the time of its printing.
● This guide may cover more than one machine. The drawings in this guide should be used for reference only. There may be dierences between your
product and the pictures, drawings, and / or diagrams used in this guide.
● In a continued commitment to improve quality, The manufacturer reserves the right to update, change, and / or improve the product(s) covered in this guide
at any time, without notice, and without incurring any obligation. Therefore, the product(s) this guide covers may dier slightly those pictured.

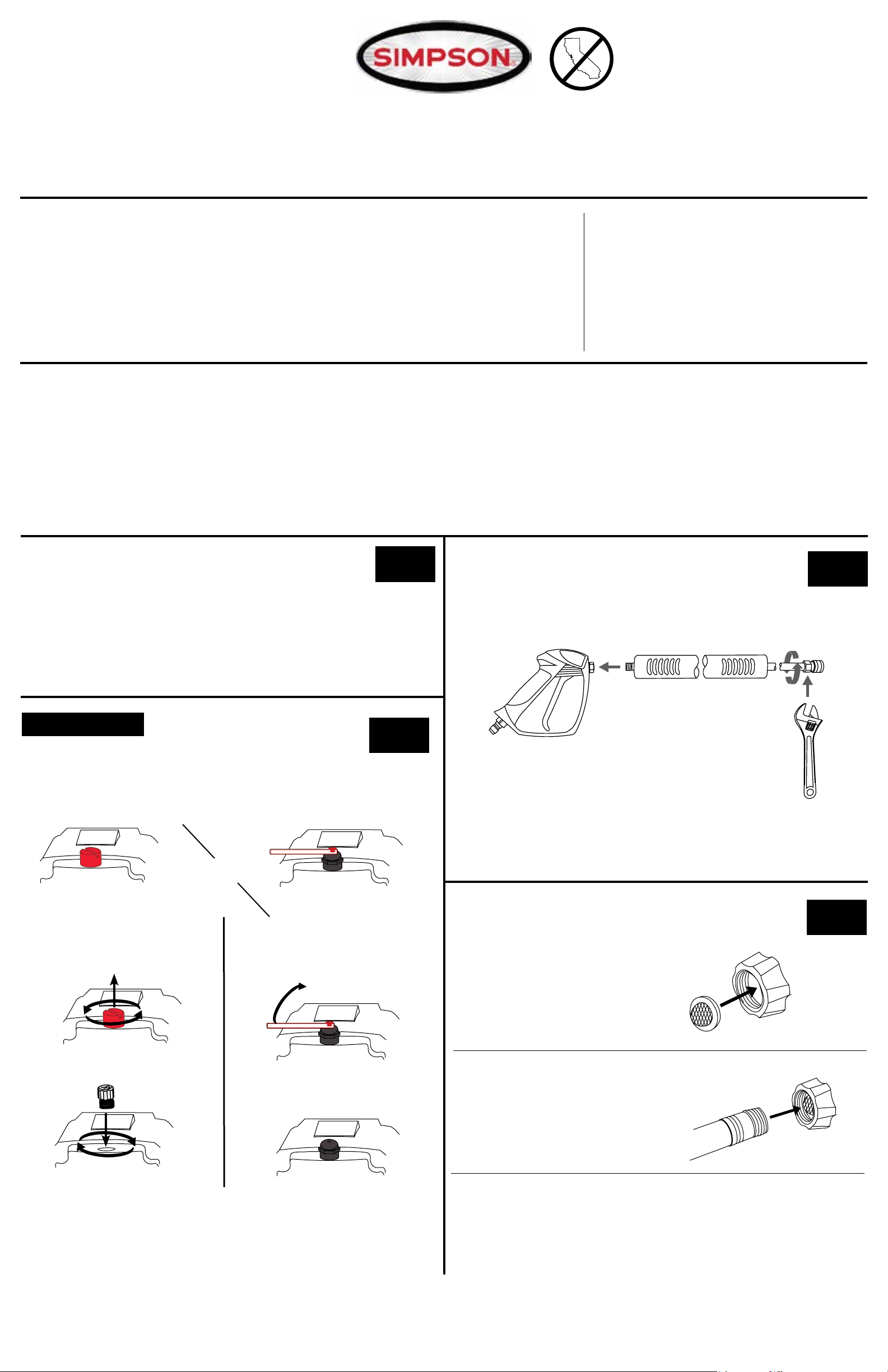

Unpacking:
1
1. Place the shipping carton on a solid, at surface.
2. Carefully cut the top of the carton open.
3. Carefully cut each corner of the carton from top to bottom.
4. Lay each side of the carton at on the ground.
5. Remove everything from the carton.
Assemble Spray Gun:
Hand thread the lance clockwise into the gun. Be careful not to crossthread the gun and lance. Using an adjustable wrench, tighten the lance
by placing the wrench on the ats of the nozzle quick-connector.
3
IMPORTANT!
Pump breather vent
The high-pressure pump may have a breather vent that will need your attention before
using the washer for the rst time. Please see below for the style you may have.
(If applicable)
2
OR
RED shipping cap
1. Using a bladed screw driver remove
the RED shipping plug from the top
of the pump.
1. Grasp the label and remove both it
and the RED shipping plug.
RED shipping plug
WARNING!
cross threaded resulting in an improper assembly. An improper
assembly of the gun and lance can result in personal injury. Do not use
if the threads on the gun coupler and or lance are cross
The threads on the lance and gun coupler can be easily
threaded.
Connecting Hoses:
4
Make sure the inlet screen is clean,
inside the pump inlet, and has the
convex side facing out.
2. Hand thread the BLACK breather
cap into the pump.
3. Snug the cap with your ngers.
Page 1 of 4
2. The breather is now open properly.
Copyright 2024. All Rights Reserved.
Turn on the water supply and run it for
30 seconds to purge any dirt or debris
from the supply hose. Then, turn o
the water supply and thread the water
supply hose into the pump inlet.
Part Number 7116967NOCA / English
REV A - 2/2024
Page 2
Insert the male quick-connect (QC) plug on the high-pressure hose into the
female QC outlet on the pump.
Insert the male QC plug on the spray gun into the female QC connector on
the high-pressure hose.
Fill Engine With Oil:
7
NOTICE
This pressure washer was shipped from the factory without oil in the
engine. Running the engine without oil will result in severe engine damage
and void the warranty. To avoid these hazards, ll the engine with the
recommended oil type before starting.

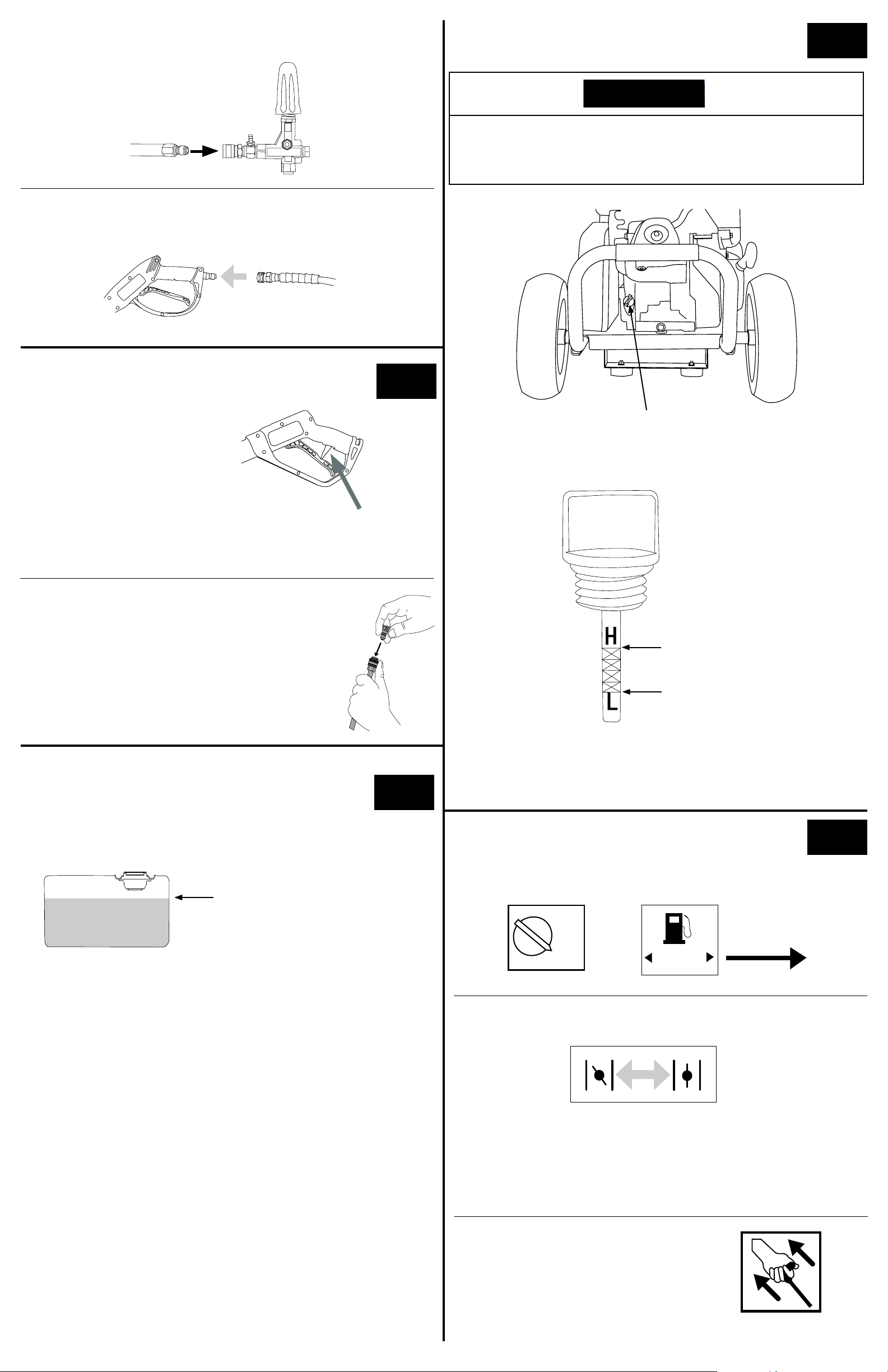

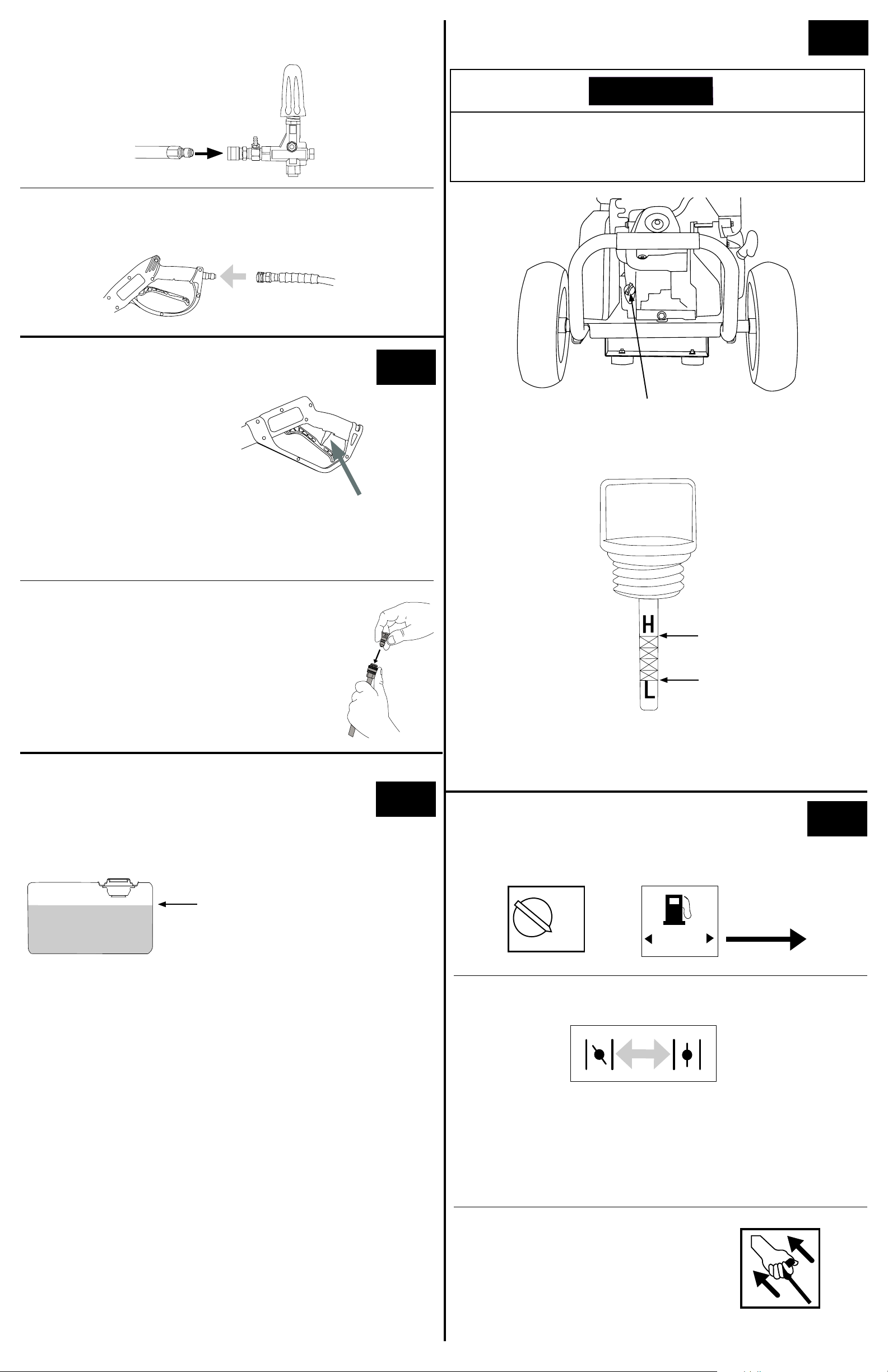

Purge Air & Connect Nozzle:
Turn on the water supply, aim the
spray gun in a safe direction, then
squeeze and hold the trigger for at
least 30 seconds or until the water
runs steady and all the air is purged
from the pump and hoses. When
completed, engage the trigger lock.
Trigger shown in the locked position.
Remember to always lock the trigger
when not in use.
Select the correct nozzle for your cleaning job per nozzle
selection chart in this document and install it onto the
lance by pulling the quick-connect coupler back, inserting
the nozzle, then releasing the coupler allowing it to snap
back in place.
5
Engine Oil Dipstick
Place machine on a level surface then remove the engine oil dipstick by
unscrewing it.
Upper Limit
Lower Limit
Filling Fuel Tank:
6
Remove fuel cap, ll fuel tank with fresh gasoline, then replace fuel
cap.
NOTE: Fill with engine
Full
o and cool. Do not over
ll fuel tank.
Fill the engine with the correct oil per the engine owner’s manual. The oil level
should be towards the high mark on the dipstick. Replace the dipstick when
the engine is full.
Starting the Engine:
Turn the engine switch and the fuel valve to their ON positions.
OFF
ON
Adjust choke as needed.
OFFOFF
ONON
8
Page 2 of 4
Copyright 2024. All Rights Reserved.
CLOSED OPEN
NOTE: The starting position of the choke will vary depending on the engine
temperature. If starting a cold engine, move the choke lever towards the
closed position. If starting a warm engine, move the choke lever towards the
open position. Once the engine warms up from running, you may need to
adjust choke towards the open position until idle is smooth.
Pull the recoil slowly until resistance is
felt, then pull rapidly to start the engine.
Part Number 7116967NOCA / English
REV A - 2/2024

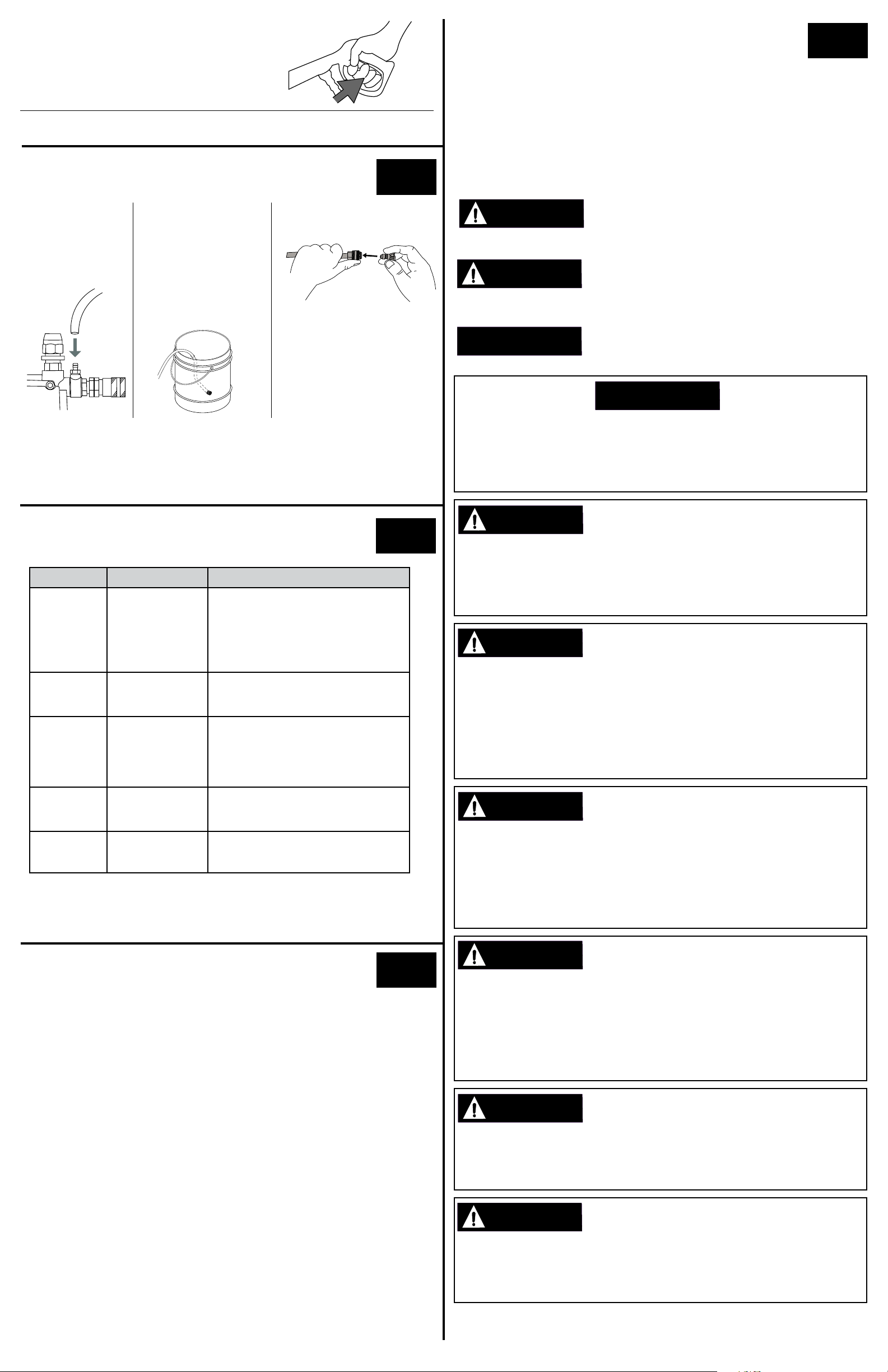

Page 3
Should the engine not start after two
SOAP
pulls, squeeze the gun trigger to relieve
stored pressure. Once again, try to start
the engine.
Allow engine to warm for 1-2 minutes before using the product.

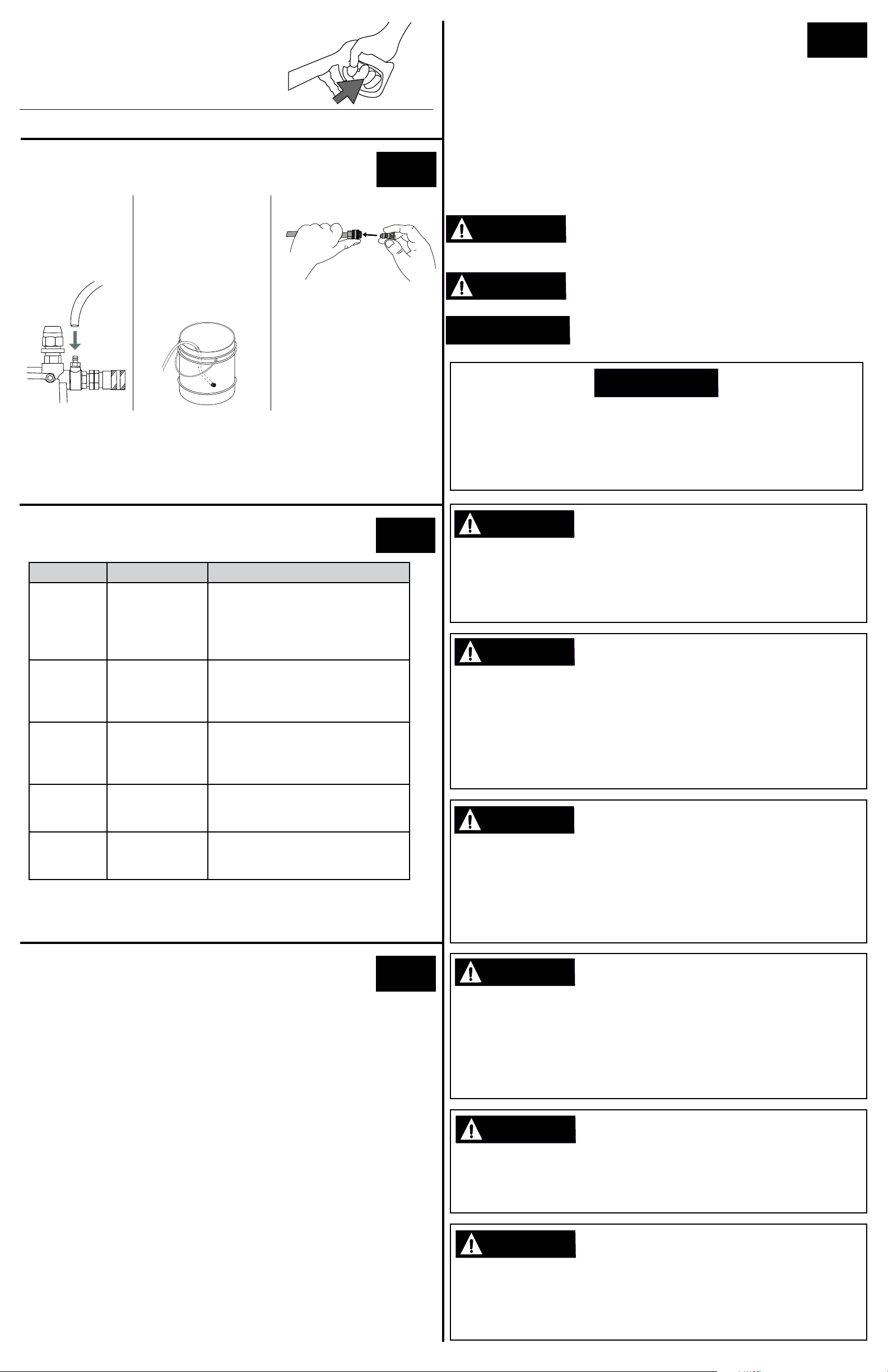

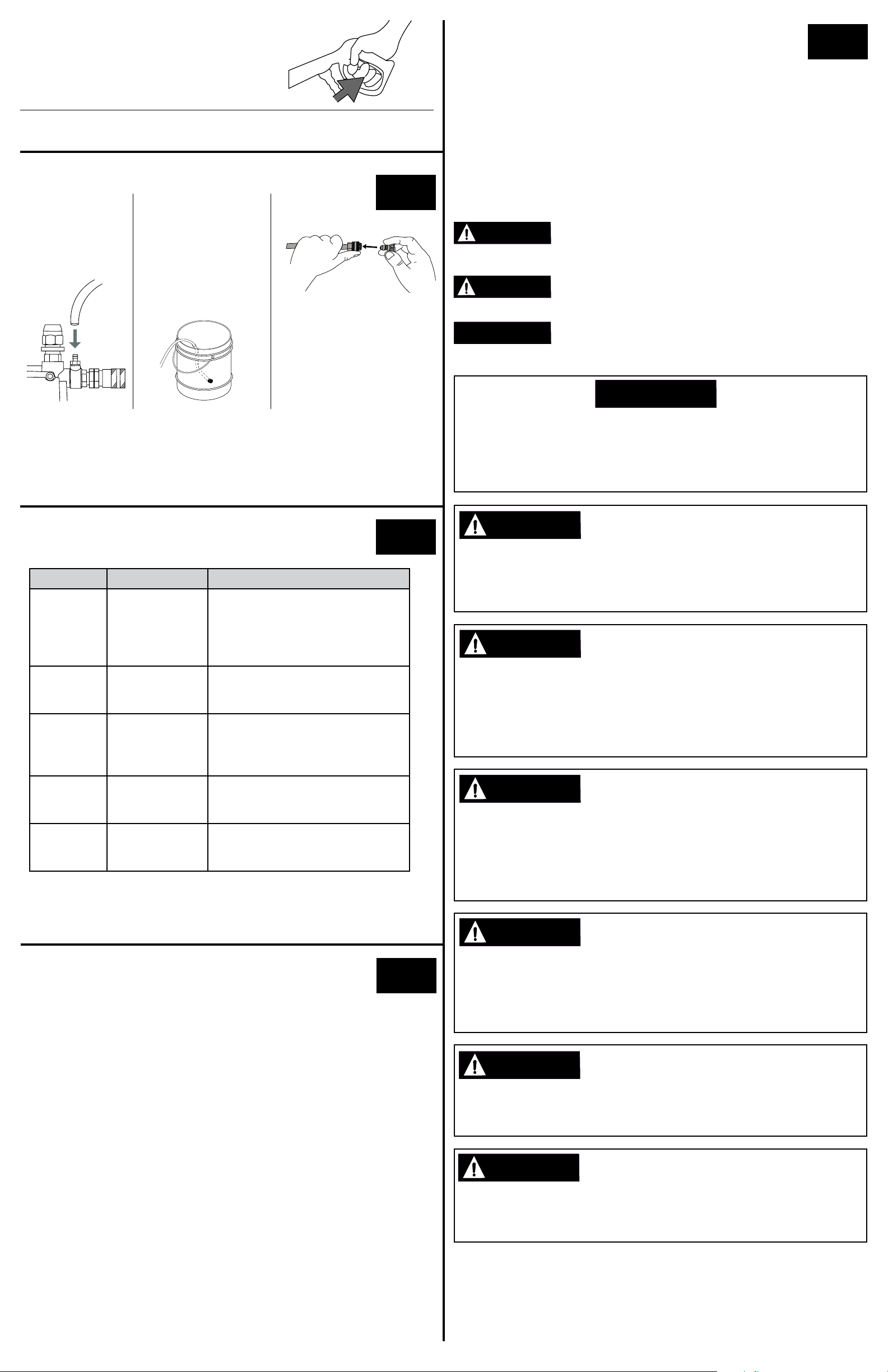

Using Chemicals:
Safety:
12
NOTE: Be sure to read understand the safety information listed in this
section. Each box contains one of three words: WARNING, CAUTION, or
NOTICE each of these words indicates a dierent level of hazard severity
and is followed by information about specic hazards, the consequences
of the hazards, and instructions on how to avoid the hazards. Failure to
heed these symbols and the information provided with them could result
in property damage, injury, and/or death.
Attach the open
end of the soap
hose to the
barbed tting on
the pump.
NOTE: After using soap, place the ltered end of the soap hose into a container
of clean water and run pressure washer drawing clean water through the hose
and pump until the system is thoroughly rinsed. If soap or other chemicals
remain in the pump, the pump could be damaged. Pump damage from soap
or chemical residue is not covered under warranty.
Place the ltered end
of the soap hose into
a container of soap.
NOTE: Use only
soaps that are
approved for
pressure washer use.
Insert the black nozzle into
the spray wand.
NOTE: Soaps will not siphon
if the black soap nozzle is not
installed on the spray wand.
9
Selecting a Nozzle:
10
Color Uses Surfaces
Spot cleaning
hard, unpainted
0° Red
15° Yellow
25° Green
40° White
(Soap)
Black
NOTE: Always make sure the nozzle is properly installed by tugging on it
after inserting it into the quick connector before using the pressure washer.
surfaces and
high-reach
areas
Intense cleaning
of unpainted
surfaces
Standard
cleaning
nozzle for most
applications
Cleaning painted
or delicate
surfaces
Applying
cleaning
solutions
Unpainted metal and concrete
DO NOT use on wood
Grills, driveways, concrete and
brick walkways, unpainted brick
and stucco
Yard tools, sidewalks, lawn
furniture, unpainted siding, stucco,
gutters, eaves, concrete, and brick
surfaces
Autos, trucks, RVs, boats,wood,
painted brick, painted stucco, vinyl,
and painted siding
Safe on all surfaces. Always verify
compatibility of cleaning solutions
prior to use.
Indicates a potentially hazardous situation which, if not
WARNING:WARNING:
CAUTION:CAUTION:
NOTICE
avoided, could result in property damage, serious injury,
and/ or death.
Indicates a hazardous situation, which if not avoided,
could result in property damage and/or minor to
moderate injury.
Indicates information considered important but not
directly hazard related.
NOTICE
This appliance is not intended to be used by persons (including children) with reduced
physical, sensory, or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.
Children should be supervised to ensure that they do not play with the appliance.
WARNING:WARNING:
Attempting to start the engine incorrectly or using the pressure washer incorrectly
can result in engine and/or pressure washer damage, and may cause serious injury
or death. To avoid these hazards, be sure to read, understand, and follow the steps
outlined in the OPERATING CHECKLIST section of the owner’s manual before
starting the engine, and follow all the guidelines for proper use of the pressure washer.
WARNING:WARNING:
Untrained persons, young children, and pets can be seriously injured or killed if
allowed to incorrectly operate or play with a running pressure washer. To avoid
these hazards, be sure anyone operating the pressure washer receives proper
instructions, understands safe operation, and has read the owner’s manual before
operating this product. Do not let children operate the pressure washer without
parental supervision. Keep young children and pets away from the pressure washer
while it is running. Always turn o the pressure washer before leaving the area.
WARNING:WARNING:
This product has many parts that move at high speeds. Moving parts can
cause crushing injuries, broken bones, severe lacerations, and/or traumatic
amputations. To prevent injury, never place ngers, hands, feet, or other body
parts near running engine. Never operate product with covers, shrouds, or other
guards removed. Do not wear loose-tting clothing, dangling drawstrings, or any
other hanging items that could become entangled in moving parts while operating.
Tie up long hair and remove jewelry before operating.
OPERATION CHECKLIST
UNTRAINED OPERATION
MOVING PARTS
Pressure Washing Tips:
11
1. Set the trigger lock on the spray gun when not in use.
2. A wider spray equals faster cleaning, while tighter spray equals deeper
cleaning.
3. Do not aim the nozzle straight at a surface. Hold the wand at a
45-degree angle to the surface and at a distance that cleans well without
causing damage.
4. Keep the nozzle about 4-feet away from siding to prevent damage to
surfaces.
5. Wash siding by starting at the bottom and working your way up, then
rinse from the top down.
6. Avoid driving water up behind siding.
7. For even cleaning, use overlapping strokes.
WARNING:WARNING:
Failure to inspect this product and before use could result in product damage,
serious injury, and/or death. To avoid these hazards, inspect the pressure washer
before each use. Check for loose or damaged parts, signs of oil or fuel leaks,
missing guards, plugged cooling vents, or any other condition that may aect proper
operation. Repair or replace all damaged or defective parts and keep all safety
guards in place and in proper working order before using the pressure washer.
WARNING:WARNING:
The high pressures created by a pressure washer can cause uid injection
injuries, severe lacerations, amputations, and / or death. To avoid these hazards,
always aim the spray gun and lance in a safe direction when using a pressure
washer and never attempt to touch a leak in a high-pressure hose or tting.
WARNING:WARNING:
Pressure washing with volatile, ammable, or corrosive liquids could cause pressure
washer damage, re, or explosion resulting in severe injury and/or death. To avoid
these hazards, use only approved soaps and chemicals, do not attempt to pressure
wash with volatile, ammable, or corrosive liquids, and NEVER use bleach.
INSPECT
INJECTION INJURY
VOLATILE LIQUIDS
8. Work in smaller areas and do not let soap dry on surfaces.
9. Whenever freezing weather is possible, remove any remaining water
from the high-pressure hose, spray gun assembly and the pump as
indicated in the pressure washer Use and Care Manual. We suggest
protecting the pump by using Simpson
Page 3 of 4
®
Pump Guard.
Copyright 2024. All Rights Reserved.
Part Number 7116967NOCA / English
REV A - 2/2024
Page 4
WARNING:WARNING:
TOXIC FUMES
CAUTION:CAUTION:
HOT OIL
Engine exhaust contains carbon monoxide, an odorless, colorless, poisonous
gas. Running an engine indoors will kill you in minutes. Never use this product
inside a house, garage, or any other kind of enclosure even if doors and windows
are open. Run engine outside at least 20 feet (6 meters) away from windows,
doors, and vents. Carefully consider wind direction and air currents when using
this product outside to avoid breathing in engine exhaust. Always use a carbon
monoxide detector in any occupied buildings near the running engine.
WARNING:WARNING:
Gasoline is highly ammable and gasoline vapors are extremely explosive. Fire and
explosions can cause severe burns and/or death. Keep gasoline away from ames,
sparks, and other ignition sources. Refuel outdoors in a well-ventilated area with
the engine stopped and cool. Wipe up any spilled gasoline and allow engine to dry
before starting. Keep a re extinguisher handy while refueling. Do not operate engine
with leaks in the fuel system. Do not store gasoline near other ammable materials.
WARNING:WARNING:
Transporting the pressure washer in an enclosed space on a transport vehicle where
temperatures can rise may cause fuel to vaporize and leak. Gasoline is highly ammable
and gasoline vapors are extremely explosive. Fire and explosions can cause severe
burns and/or death. To avoid these hazards, secure the pressure washer in a well
ventilated area out of direct sunlight and other heat sources and do not transport the
pressure washer on rough roads unless the fuel has been drained beforehand.
WARNING:WARNING:
REFUELING
TRANSPORTATION
RAPID RETRACTION
Hot oil can cause serious burns. To prevent getting burned when changing or
checking the engine oil, use gloves to prevent hot oil from touching skin and
change oil when the engine is warm from but not hot.
NOTICE
Old gasoline can create deposits that clog fuel systems causing hard starting and
poor performance. Damage caused by old fuel is not covered by warranty. To
minimize deposits, avoid old fuel related performance issues, and prevent costly
repair work, do not use gasoline that is older than 30 days.
NOTICE
Using gasoline with an alcohol blend greater than 10% (E10) will damage the engine.
Damage caused by using an alcohol blend of 15% (E15), 85% (E85), or any other alcohol
blend higher than 10% (E10) is not covered under warranty. To avoid engine damage
caused by an alcohol blend that is too high, use gasoline with 10% (E10) alcohol or lower.
NOTICE
It is important to prevent gum deposits from forming in essential fuel system
parts, such as the carburetor, fuel lter, fuel hose or tank during storage. Alcohol-
blended fuels (also called gasohol, ethanol, or methanol) attract moisture, which
leads to separation and formation of acids during storage. Acidic fuel and gum
deposits can damage the engine’s fuel system while in storage. Damage caused
by the use of old, stale, or contaminated fuel are not covered under warranty.
OLD GASOLINE
ALCOHOL BLENDS
GASOLINE STORAGE
Rapid retraction (also known as kickback) of the engine recoil starter cord will pull
your hand and arm towards the engine faster than you can let go of the handle
resulting in sprains, broken bones, lacerations, and/or traumatic amputations.
Kickback is caused by damage to the engine crankshaft key, compression
release failure, and/or improper starting techniques. To avoid kickback follow the
appropriate maintenance schedule and starting instructions listed in the owner’s
manual and have engine repair work done by an authorized service center.
CAUTION:CAUTION:
A running engine produces heat. The surfaces of the engine, other related
components, and engine exhaust gas get hot enough to cause mild moderate
burns or ignite materials on contact. To avoid burns, do not touch engine surfaces
or exhaust gases while operating and allow engine to cool completely before
moving, touching, or performing any maintenance. To avoid a re, keep all
ammable materials at least ve feet away from all sides of the product.
NOTICE
Using chemical cleaners and/or corrosive liquids can damage the pressure
washer seals and internal components. Damage caused by chemical cleaners
and corrosive liquids is not covered under warranty. To avoid these hazard, only
used approved cleaning chemicals, never use bleach, and always run clean
water through the pressure washer after using cleaning chemicals.
HOT SURFACES
CHEMICAL CLEANERS
NOTICE
Overlling the fuel tank can result in carbon canister damage (if equipped), poor
engine performance, and void the warranty. To avoid these hazards, do not ll the
fuel tank above the maximum level.
NOTICE
Operating the engine with a high-altitude carburetor jet kit at an altitude below 5000
feet (1524 meters) will cause the engine to run too hot. Overheating the engine
could result in serious engine damage. To avoid this hazard, make sure the correct
carburetor kit is installed and the air/fuel mixture is set correctly for your altitude.
NOTICE
Anytime the pressure washer may endure freezing temperatures, remaining
water needs to be drained from the pump, high-pressure hose and spray gun
assembly. Drain the hose, spray gun and pump as explained in the pressure
washer Use and Care Manual. It is suggested to purge the pump of water by
using Simpson® Pump Guard or equivalent pump protectant.
NOTICE
DO NOT OVERFILL FUEL TANK
ALTITUDE
FREEZE DAMAGE
PUMP PURGING
NOTICE
The use of fuel system cleaning additives can damage the engine and fuel systems.
Damage caused by the use of fuel system cleaning additives is not covered by warranty.
To avoid engine and fuel system damage, do not use any fuel system cleaning additives.
NOTICE
Turning o the water supply to your pump with the engine running will damage the pump.
Damage caused by running the pump without water is not covered under warranty. To
avoid this hazard always turn o the engine before shutting o the water supply.
NOTICE
The low oil sensor (if equipped) will automatically stop the engine when the oil
level falls below the safe limit. To avoid an unexpected shutdown, check the oil
level regularly, ll to the upper limit, and always operate engine on a level surface.
NOTICE
The engine is shipped from the factory without oil. Running the engine without oil
will result in severe engine damage and void the warranty. To avoid causing engine
damage and voiding the warranty, ll the engine with the recommended oil type.
GASOLINE ADDITIVES
PUMP DAMAGE
LOW OIL SENSOR
FILL ENGINE OIL BEFORE USING
Running a pressure washer pump without water will severely damage the pump
seals and other internal components. To avoid this hazard, make sure your water
supply is uninterrupted, provides at least 5 GPM at 20 PSI, and always purge the
air your pressure washer pump before starting the engine.
Refer to the ‘Assembly / Connecting Hoses’ section of this quick-start guide to
learn how to purge the pump of air.
NOTICE
Running the pressure washer for more than two minutes without the spray gun
trigger pulled will overheat the pump and possibly cause damage. The thermal
relief valve will open and spray water to help cool the pump as it overheats. To
avoid overheating the pump, shut o the machine if not being used for longer
than two minutes.
NOTICE
High-pressure spray can damage plants and other surfaces. To avoid damaging
plants, cover them before spraying near them. To avoid damaging surfaces. Refer to
the Nozzle Selection table in this manual for correct nozzle and test surfaces before
spraying to make sure they are strong enough to withstand high-pressure spray.
NOTICE
PUMP DAMAGE
SPRAY DAMAGE
CLEANING
NOTICE
Oil is a major factor in the performance and service life of any engine. Using the incorrect
oil may damage the engine and void the warranty. To avoid causing engine damage and
voiding the warranty, check and change oil as required using the correct engine oil.
Page 4 of 4
USE CORRECT ENGINE OIL
Copyright 2024. All Rights Reserved.
Water can damage the pressure washer engine components if allowed to enter
through cooling slots or other holes. Damage caused by water intrusion is not
covered under warranty. To avoid engine water damage, do not use a pressure
washer, garden hose, or any other sources of running water to clean the pressure
washer engine, and never submerge the pressure washer engine in any liquids.
CALIFORNIA PROPOSITION 65 WARNING
This product and the engine exhaust can expose you to chemicals which are known to
the state of California to cause cancer, birth defects, or other reproductive harm. For
more information on California Proposition 65, go to www.P65Warnings.ca.gov.
Part Number 7116967NOCA / English
REV A - 2/2024
Page 5
Guide de démarrage rapide
PAS À VENDRE DANS
Nettoyeurs blasters haute
L’ÉTAT DE CALIFORNIE
pression à eau
Remarques : Nous contacter :
1. Ce guide de démarrage rapide ne remplace pas le manuel de l’utilisateur. Ne manquez pas de
télécharger le manuel de l’utilisateur et de le lire avant d’utiliser la machine pour la première
fois.
2. Lisez toutes les informations du chapitre sécurité de ce document et tous les manuels d’utilisation
connexes avant d’utiliser la machine.
3. Eectuez les procédures décrites dans ce guide de démarrage rapide avant d’utiliser la machine.
Si vous avez des questions concernant le
déballage, l’assemblage ou l’utilisation de votre
laveur sous pression, préparez le numéro du
modèle et le numéro de série puis contactez
l’assistance à la clientèle au 1-877-362-4271 ou
envoyez un courriel à [email protected].
Déni de responsabilité :
● Tous les renseignements dans cette publication sont basés sur les dernières informations disponibles sur le produit au moment de l’impression.
● Ce guide peut concerner plusieurs machines. Les schémas dans ce guide ne doivent être utilisés qu’en référence. Des diérences entre votre produit et
les illustrations, schémas et/ou diagrammes utilisés dans ce guide peuvent exister.
● Dans le cadre d’une amélioration continue de la qualité, le fabricant se réserve le droit d’actualiser, modier et/ou améliorer le ou les produits couverts par
ce guide à tout moment, sans créer d’obligation. Par conséquent, le ou les produits concernés par ce guide peuvent être légèrement diérents de ceux
qui y sont illustrés.
Déballage :
1
1. Placez la boîte d’expédition sur une surface plane et solide.
2. Découpez soigneusement le dessus du carton.
3. Coupez soigneusement chaque coin du carton de haut en bas.
4. Dépliez chaque côté du carton à plat sur le sol.
5. Retirez tout ce qui se trouve dans la boîte.
Pistolet de pulvérisation d’assemblage :
3
Enlez la lance à la main dans le sens des aiguilles d'une montre dans le pistolet. Assurez-vous
de ne pas croiser les letages du pistolet et de la lance. À l'aide d'une clé à molette, serrez la
lance en plaçant la clé sur les méplats du raccord rapide de la buse.
IMPORTANT!
2
Reniard de pompe (le cas échéant)
La pompe haute pression peut avoir un évent qui nécessitera votre attention avant
d’utiliser la laveuse pour la première fois. Veuillez voir ci-dessous le style que vous
pourriez avoir.
OU
Casquette de transport ROUGE
1. À l’aide d’un tournevis plat, retirer le
bouchon d’expédition ROUGE du
haut de la pompe.
1. Saisissez l’étiquette et retirez-la ainsi
que le bouchon d’expédition ROUGE.
Bouchon de transport ROUGE
AVERTISSEMENT!
croisés, ce qui entraîne un assemblage incorrect. Un assemblage incorrect du pistolet et de la
lance peut entraîner des blessures. Ne pas utiliser si les letages du coupleur du pistolet et/
ou de la lance sont
Les letages du coupleur de la lance et du pistolet peuvent être facilement
croisés.
Tuyaux de raccordement :
4
Assurez-vous que la crépine d’entrée
est propre, à l’intérieur de l’entrée de
la pompe et que son côté convexe
est tourné vers l’extérieur.
2. Visses à la main le bouchon de
reniard NOIR dans la pompe.
2. Le reniard est maintenant
correctement ouvert.
3. Ajuster le capuchon avec vos
doigts.
Page 1 sur 4 REV A - 2/2024
Copyright 2024. Tous droits réservés.
Ouvrez l’alimentation en eau et faitesla fonctionner pendant 30 secondes
pour purger toute saleté ou débris
du tuyau d’alimentation. Ensuite,
coupez l’alimentation en eau et vissez
le tuyau d’alimentation en eau dans
l’entrée de la pompe.
No. de pièce 7116967NOCA / Français
Page 6
Insérez le bouchon mâle à connexion rapide (QC) du tuyau haute pression
dans la sortie femelle QC de la pompe.
Insérez la che QC mâle du pistolet pulvérisateur dans le connecteur QC
femelle du tuyau haute pression.
Remplissez le moteur d’huile :
7
AVISAVIS
Ce nettoyeur haute pression a été expédié de l’usine sans huile dans
le moteur. Faire fonctionner le moteur sans huile entraînera de graves
dommages au moteur et annulera la garantie. Pour éviter ces dangers,
remplissez le moteur avec le type d’huile recommandé avant de démarrer.
Purge de l’air et connexion de la buse :
Ouvrez l’alimentation en eau, dirigez
le pistolet pulvérisateur dans une
direction sûre, puis appuyez et
maintenez la gâchette pendant au
moins 30 secondes ou jusqu’à ce que
l’eau soit stable et que tout l’air soit
purgé de la pompe et des tuyaux. Une
fois terminé, engagez le verrouillage
de la gâchette.
Sélectionnez la buse adaptée à votre travail de
nettoyage selon le tableau de sélection des buses de
ce document et installez-la sur la lance en tirant le
coupleur à connexion rapide vers l’arrière, en insérant
la buse, puis en relâchant le coupleur pour lui permettre
de se remettre en place.
Gâchette illustrée en position
verrouillée. N’oubliez pas de
toujours verrouiller la gâchette
lorsqu’elle n’est pas utilisée.
5
Jauge d’huile moteur
Placer la machine sur une surface plane puis retirer la jauge d’huile moteur
en la dévissant.
Limite
supérieure
Limite
inférieure
Remplissage du réservoir de carburant :
Retirer le bouchon du réservoir de carburant, remplissez
le réservoir de carburant avec de l’essence fraîche, puis
replacez le bouchon du carburant.
Plein
REMARQUE : Remplissez
avec le moteur arrêté et laissez
refroidir. Ne remplissez pas trop
le réservoir de carburant.
6
Remplissez le moteur avec la bonne huile conformément au manuel du
propriétaire du moteur. Le niveau d’huile doit se situer vers le repère haut de
la jauge. Remplacez la jauge lorsque le moteur est plein.
Démarrage du moteur :
Tournez le commutateur du moteur et le robinet de carburant en position ON.
OFF
ON
Ajuster le starter si nécessaire.
FERMÉ OUVRIR
OFFOFF
ONON
8
Page 2 sur 4
Copyright 2024. Tous droits réservés.
REMARQUE : La position de départ du starter varie en fonction de la
température du moteur. Si vous démarrez un moteur froid, déplacez le
levier de starter vers la position fermée. Si vous démarrez un moteur chaud,
déplacez le levier de starter vers la position ouverte. Une fois que le moteur
est réchaué, vous devrez peut-être régler le starter en position ouverte
jusqu’à ce que le ralenti soit uide.
Tirez lentement sur le recul jusqu’à
ce qu’une résistance se fasse sentir,
puis tirez rapidement pour démarrer le
moteur.
No. de pièce 7116967NOCA / Français
REV A - 2/2024
Page 7
Si le moteur ne démarre pas après deux
tentatives, appuyez sur la gâchette
du pistolet pour relâcher la pression
stockée. Encore une fois, essayez de
démarrer le moteur.
Laissez le moteur chauer pendant 1 à 2 minutes avant d’utiliser le produit.
Utiliser du Savon:
9
Sécurité :
12
REMARQUE : Assurez-vous de comprendre les consignes de sécurité
indiquées ci-dessous. Chaque case contient l’un de trois mots :
AVERTISSEMENT, ATTENTION ou AVIS, chacun de ces mots indique un
niveau de gravité du risque diérent et il est suivi d’informations à propos
des dangers spéciques, de leurs conséquences et des instructions sur la
façon de les éviter. Faute de tenir compte de ces symboles et informations
qui les accompagne, des dommages matériels, des blessures et/ou la
mort peuvent survenir.
Fixer l’extrémité
ouverte du
tuyau de savon
au raccord
cannelé de la
pompe.
REMARQUE : Après avoir utilisé du savon, placez l’extrémité ltrée du tuyau
de savon dans un récipient rempli d’eau propre. Faites fonctionner le nettoyeur
haute pression en aspirant de l’eau propre à travers le tuyau et en pompant
jusqu’au système. Si du savon reste dans la pompe, celle-ci pourrait être
endommagée. Les dommages à la pompe causés par des résidus de savon ne
sont pas couverts par la garantie.
Placez l’extrémité ltrée
du tuyau de savon dans
un récipient rempli de
savon.
REMARQUE : Utilisez
uniquement du savon
pour nettoyeur haute
pression.
SAVON
Insérer la buse noire dans la
lance de pulvérisation.
REMARQUE : Les savons
ne siphonneront pas si la
buse de savon noir n’est
pas installée sur la lance de
pulvérisation.
Sélection d’une buse :
10
Couleur Les usages Surfaces
Nettoyage des
surfaces dures
0° Rouge
15° Jaune
25° Vert
40° Blanc
(Savon)
Noir
REMARQUE : Assurez-vous toujours que la buse est correctement installée
en tirant dessus après l’avoir insérée dans le connecteur rapide avant
d’utiliser le nettoyeur haute pression.
et non peintes
et des zones à
grande portée
Nettoyage
intense des
surfaces non
peintes
Buse de nettoyage
standard pour
la plupart des
applications
Nettoyage des
surfaces peintes
ou délicates
Applying
cleaning
solutions
Métal et béton non peints
NE PAS utiliser sur le bois
Grilles de barbecue, passerelles en
béton et en brique, brique et stuc
non peints
Outils de jardinage, trottoirs,
meubles de jardin, revêtements non
peints, stuc, gouttières, avant-toits,
surfaces en béton et en brique.
Automobiles, camions, campingcars, bateaux, bois, briques peintes,
stuc peint, vinyle et revêtement peint
Safe on all surfaces. Always verify
compatibility of cleaning solutions
prior to use.
Indique une situation potentiellement dangereuse qui,
AVERTISSEMENT:AVERTISSEMENT:
ATTENTION:ATTENTION:
AVISAVIS
si elle n’est pas évitée, peut entraîner des dommages
matériels, des blessures graves et/ou la mort.
Indique une situation dangereuse qui, si elle n’est
pas évitée, peut entraîner des dommages matériels
et/ou des blessures légères à modérées.
Indique des informations considérées comme
importantes mais sans lien direct avec un danger.
AVISAVIS
Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des
enfants) ayant des capacités physiques, sensorielles ou mentales réduites, ou
un manque d’expérience et de connaissances, à moins qu’elles n’aient reçu
une supervision ou des instructions concernant l’utilisation de l’appareil par une
personne responsable de leur sécurité.
Les enfants doivent être surveillés pour s’assurer qu’ils ne jouent pas avec l’appareil.
AVERTISSEMENT:AVERTISSEMENT:
Tenter de démarrer le moteur ou d’utiliser le laveur sous pression incorrectement peut
endommager le moteur et/ou le laveur sous pression et provoquer des blessures
graves ou la mort. Pour éviter ces risques, ne manquez pas de lire, comprendre
et respecter les étapes décrites dans la section LISTE DE CONTRÔLE DE
FONCTIONNEMENT du manuel de l’utilisateur avant de démarrer le moteur et de
suivre toutes les recommandations pour l’utilisation correcte du laveur sous pression.
AVERTISSEMENT:AVERTISSEMENT:
Les personnes non formées, les jeunes enfants, les animaux domestiques peuvent
subir de graves blessures ou la mort s’ils sont autorisés à utiliser ou à jouer avec
un laveur sous pression en fonctionnement. Pour éviter ces dangers, veillez à
ce quiconque utilisant le laveur sous pression reçoive les instructions adéquates,
comprenne le fonctionnement sécuritaire et lise le manuel de l’utilisateur avant
d’utiliser ce produit. Ne laissez pas les enfants utiliser le laveur sous pression
sans supervision parentale. Tenez les jeunes enfants et les animaux domestiques
à l’écart du laveur sous pression lorsqu’il fonctionne. Éteignez toujours le laveur
sous pression avant de quitter la zone.
AVERTISSEMENT:AVERTISSEMENT:
Ce produit contient de nombreuses pièces mobiles à haute vitesse. Les pièces
mobiles peuvent causer des écrasements, des fractures, des lacérations graves
et/ou des amputations traumatiques. Pour éviter les blessures, ne placez jamais
vos doigts, mains, pieds ou autre partie du corps à proximité du moteur en marche.
N’utilisez jamais le produit avec les capots, les coies ou autres protections retirés.
Ne portez pas de vêtements amples, de cordon pendant ou autres objets pendants
susceptibles de s’accrocher dans les pièces mobiles en fonctionnement. Attachez
vos cheveux longs et retirez vos bijoux avant l’utilisation.
LISTE DE CONTRÔLE DE FONCTIONNEMENT
FONCTIONNEMENT SANS FORMATION
PIÈCES MOBILES
Conseils de lavage sous pression :
AVERTISSEMENT:AVERTISSEMENT:
INSPECTER
11
1. Réglez le verrouillage de la gâchette sur le pistolet de pulvérisation
lorsqu’il n’est pas utilisé.
2. Une pulvérisation plus large permet de nettoyer plus rapidement, alors
qu’une pulvérisation plus étroite permet un nettoyage plus en profondeur.
3. Ne dirigez pas la buse directement vers une surface. Tenez la lance
selon un angle de 45 degrés par rapport à la surface et à une distance
qui permet de bien nettoyer sans endommager.
4. Tenez la buse à environ 4 pieds (1,2 mètres) du revêtement pour
éviter d’endommager les surfaces.
5. Lavez le revêtement en commençant en bas et en progressant vers le
haut, puis rincez de haut en bas.
6. Évitez d’envoyer de l’eau derrière le revêtement.
7. Pour un nettoyage uniforme, utilisez des passages qui se chevauchent.
8. Travaillez des surfaces plus petites et ne laissez pas le détergent
sécher sur les surfaces.
9. En cas de risque de gel, évacuez l’eau restante du tuyau haute
pression, de l’ensemble du pistolet de pulvérisation et de la pompe,
comme indiqué dans le manuel d’utilisation et d’entretien du laveur
sous pression. Nous vous conseillons de protéger la pompe à l’aide du
Simpson
Page 3 sur 4 REV A - 2/2024
®
Pump Guard.
Copyright 2024. Tous droits réservés.
Faute d’inspecter ce produit avant utilisation, des dommages au produit, des
blessures graves ou la mort peuvent survenir. Pour éviter ces dangers, inspectez
le laveur sous pression avant chaque utilisation. Vériez si des pièces sont
desserrées ou endommagées, les signes de fuites d’huile ou de carburant, si
des protections sont manquantes et toute autre condition susceptible d’aecter
l’utilisation appropriée. Réparez ou remplacez toutes les pièces endommagées ou
défectueuses et maintenez les protections de sécurité en place et en bon état de
fonctionnement avant d’utiliser le laveur sous pression.
AVERTISSEMENT:AVERTISSEMENT:
Les hautes pressions créées par un laveur sous pression peuvent provoquer des
blessures par injection de liquide, des lacérations graves, des amputations et/ou
la mort. Pour éviter ces dangers, orientez toujours le pistolet de pulvérisation et la
lance dans une direction sécuritaire et ne tentez jamais de toucher une fuite dans
un boyau ou un raccord sous haute pression.
AVERTISSEMENT:AVERTISSEMENT:
Le lavage sous pression avec des liquides volatils, inammables ou corrosifs peut
endommager le laveur sous pression et causer un incendie ou une explosion
entraînant des blessures graves et/ou la mort. Pour éviter ces dangers, utilisez
exclusivement des détergents et substances chimiques approuvés, ne tentez pas
de laver sous pression avec des liquides volatils, inammables ou corrosifs et
n’utilisez JAMAIS de chlore.
No. de pièce 7116967NOCA / Français
BLESSURE PAR
INJECTION
LIQUIDES VOLATILS
Page 8
AVERTISSEMENT:AVERTISSEMENT:
VAPEURS TOXIQUES
AVISAVIS
UTILISEZ L’HUILE MOTEUR CORRECTE
Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un gaz
inodore, incolore et toxique. Faire fonctionner un moteur à l’intérieur tue en quelques
minutes. N’utilisez jamais ce produit à l’intérieur d’une maison, d’un garage ou de
tout autre type de bâtiment fermé, même avec les portes et fenêtres ouvertes.
Faites fonctionner le moteur à une distance d’au moins à 20 pieds (6 mètres) des
fenêtres, portes et aérateurs. Tenez compte soigneusement du sens du vent et
des courants d’air lorsque vous utilisez ce produit à l’extérieur, pour éviter d’inhaler
les gaz d’échappement du moteur. Utilisez toujours un détecteur de monoxyde de
carbone dans des bâtiments occupés, à proximité du moteur.
AVERTISSEMENT:AVERTISSEMENT:
L’essence est hautement inammable et ses vapeurs sont extrêmement
explosives. Un incendie et des explosions peuvent causer des brûlures graves
et/ou la mort. Tenez l’essence à l’écart des ammes, des étincelles et de toute
autre source d’allumage. Remplissez le réservoir de carburant à l’extérieur dans
un endroit bien aéré avec le moteur arrêté et froid. Essuyez l’essence renversée
et laissez le moteur sécher avant de le démarrer. Gardez un extincteur à portée
de la main pendant le remplissage de carburant. N’utilisez pas le moteur avec
des fuites dans le circuit d’alimentation. N’entreposez pas l’essence à proximité
de matières inammables.
AVERTISSEMENT:AVERTISSEMENT:
Le transport du laveur sous pression dans un espace fermé d’un véhicule de transport
où les températures peuvent augmenter peut provoquer la vaporisation et la fuite de
carburant. L’essence est hautement inammable et ses vapeurs sont extrêmement
explosives. Un incendie et des explosions peuvent causer des brûlures graves et/ou
la mort. Pour éviter ces dangers, sécurisez le laveur sous pression dans une zone
bien aérée, à l’abri du soleil et autres sources de chaleur et ne le transportez pas sur
des routes irrégulières si le carburant n’a pas été vidangé au préalable.
REMPLISSAGE DE
CARBURANT
TRANSPORT
L’huile est un facteur majeur qui aecte la performance et la durée de service
d’un moteur. Utiliser une huile incorrecte peut endommager le moteur et annuler
la garantie. Pour éviter d’endommager le moteur et d’annuler la garantie, vériez
et changez l’huile selon les besoins en utilisant l’huile moteur correcte.
ATTENTION:ATTENTION:
L’huile chaude peut provoquer des brûlures graves. Pour éviter les brûlures lors du changement
ou de la vérication de l’huile moteur, utilisez des gants pour empêcher l’huile chaude d’entrer
en contact avec la peu et changez l’huile lorsque le moteur est tiède mais pas chaud.
AVISAVIS
L’essence ancienne peut créer des dépôts qui bouchent le circuit de carburant,
provoquant un démarrage dicile et une performance médiocre. Les dommages
causés par l’essence ancienne ne sont pas couverts par la garantie. Pour
réduire les dépôts, éviter les problèmes de performance associés et éviter des
réparations dispendieuses, n’utilisez pas d’essence plus ancienne que 30 jours.
AVISAVIS
L’utilisation d’essence contenant un mélange à base d’alcool supérieur à 10 % (E10)
endommage le moteur. Les dommages causés par l’utilisation d’un mélange à base
d’alcool à 15 % (E15), 85 % (E85) ou tout autre mélange d’alcool supérieur à 10 % (E10)
ne sont pas couverts par la garantie. Pour éviter les dommages au moteur causés par
un mélange d’alcool trop élevé, utilisez de l’essence à 10 % (E10) d’alcool au maximum.
AVISAVIS
HUILE CHAUDE
ESSENCE ANCIENNE
MÉLANGES À BASE D’ALCOOL
NE PAS REMPLIR EXCESSIVEMENT LE
RÉSERVOIR DE CARBURANT
AVERTISSEMENT:AVERTISSEMENT:
Le rétraction rapide (également appelée recul) du cordon de démarrage à enrouleur
du moteur tire votre main et votre bras vers le moteur plus rapidement que vous
ne pouvez lâcher la poignée, provoquant des foulures, fractures, lacérations et/ou
amputations traumatiques. Le recul est provoqué par une détérioration de la clé
de vilebrequin du moteur, une défaillance de décompression et/ou des techniques
de démarrage inappropriées. Pour éviter le recul, respectez le programme
d’entretien approprié et les instructions de démarrages indiquées dans le manuel
de l’utilisateur et faites réparer le moteur par un centre de service agréé.
ATTENTION:ATTENTION:
Un moteur en fonctionnement produit de la chaleur. Les surfaces du moteur,
d’autres composants connexes et les gaz d’échappement du moteur chauent
susamment pour provoquer des brûlures légères à modérées ou pour mettre
le feu à des matières par contact. Pour éviter les brûlures, ne touchez pas les
surfaces du moteur ni les gaz d’échappement et laissez le moteur refroidir
complètement avant de le déplacer, le toucher ou l’entretenir. Pour éviter un
incendie, tenez toutes les matières inammables à distance d’au moins cinq
pieds de tous les côtés du produit.
AVISAVIS
L’utilisation de produits de nettoyage chimique et/ou de liquides corrosifs peut
endommager les joints du laveur sous pression et ses composants internes.
Les dommages causés par les produits de nettoyage chimiques et les liquides
corrosifs ne sont pas couverts par la garantie. Pour éviter ces risques, utilisez
seulement des produits de nettoyage chimiques approuvés, n’employez jamais
de chlore et faites toujours circuler de l’eau propre dans le laveur sous pression
après avoir utilisé des substances chimiques.
RÉTRACTION RAPIDE
SURFACES CHAUDES
PRODUITS DE NETTOYAGE CHIMIQUES
Le remplissage excessif du réservoir de carburant peut endommager le réservoir à charbon actif
(s’il est présent), produire une performance médiocre du moteur et annuler la garantie. Pour
éviter ces dangers, ne pas remplir le réservoir de carburant au-dessus du niveau maximum.
AVISAVIS
Chaque fois que le laveur sous pression risque d’être exposé à des températures
glaciales, l’eau restante doit être vidangée de la pompe, du tuyau à haute pression
et de l’ensemble du pistolet de pulvérisation. Vidangez le tuyau, le pistolet de
pulvérisation et la pompe comme expliqué dans le manuel d’utilisation et d’entretien
du laveur sous pression. Il est conseillé de purger la pompe de l’eau en utilisant
Simpson® Pump Guard ou un produit de protection de la pompe équivalent.
AVISAVIS
L’utilisation d’une pompe de laveur sous pression sans eau endommage
sévèrement les joints de la pompe ainsi que d’autres composants internes. Pour
éviter ce risque, vériez de l’alimentation en eau est ininterrompue, qu’elle fournit
au moins 5 GPM à 20 PSI et purgez toujours l’air de la pompe de votre laveur
sous pression avant de démarrer le moteur.
Consultez la section « Assemblage / Raccordement des tuyaux » de ce guide de
démarrage rapide pour savoir comment purger la pompe de l’air.
AVISAVIS
Utiliser le laveur sous pression pendant plus de deux minutes sans tirer sur la gâchette
du pistolet de pulvérisation surchaue la pompe et peut éventuellement provoquer
des dommages. La soupape de sûreté thermique s’ouvre et pulvérise l’eau pour
contribuer à refroidir la pompe quand elle surchaue. Pour éviter de surchauer la
pompe, arrêtez la machine si elle reste inutilisée pendant plus de deux minutes.
DOMMAGES DUS AU GEL
PURGE DE LA POMPE
DOMMAGES DE LA POMPE
AVISAVIS
L’utilisation d’additifs de nettoyage du circuit de carburant peut endommager
le moteur et les circuits de carburant. Les dommages causés par l’utilisation
d’additifs de nettoyage du circuit de carburant ne sont pas couverts par la
garantie. Pour éviter d’endommager le moteur et le circuit de carburant, n’utilisez
pas d’additifs de nettoyage du circuit de carburant.
AVISAVIS
Couper l’arrivée d’eau à votre pompe alors que le moteur fonctionne endommage
la pompe. Les dommages causés par le fonctionnement de la pompe sans eau
ne sont pas couverts par la garantie. Pour éviter ce risque, arrêtez toujours le
moteur avant de couper l’arrivée d’eau.
AVISAVIS
Le détecteur de niveau d’huile bas (s’il est présent) arrête automatiquement le
moteur si le niveau d’huile est inférieur à la limite sécuritaire. Pour éviter un arrêt
inattendu, vériez régulièrement le niveau d’huile, remplissez jusqu’à la limite
supérieure et utilisez toujours le moteur sur une surface plane.
AVISAVIS
Le moteur est expédié de l’usine sans huile. Utiliser le moteur sans huile peut
provoquer de graves dommages au moteur et annuler la garantie. Pour éviter
d’endommager le moteur et d’annuler la garantie, remplissez le moteur avec de
l’huile du type recommandé.
ADDITIFS D’ESSENCE
DOMMAGES DE LA POMPE
CAPTEUR DE NIVEAU D’HUILE BAS
REMPLISSEZ LE RÉSERVOIR D’HUILE
MOTEUR AVANT UTILISATION
AVISAVIS
La pulvérisation sous haute pression peut endommager les plantes et autres
surfaces. Pour éviter d’endommager les plantes, couvrez-les avant de pulvériser
à proximité. Pour éviter d’endommager les surfaces. Consultez le tableau
Sélection de la buse dans ce manuel pour connaître la buse correcte et testez
les surfaces avant de pulvériser pour vérier si elles sont susamment robustes
pour supporter une pulvérisation sous haute pression.
AVISAVIS
L’eau peut endommager les composants du moteur du laveur sous pression si
elle pénètre par les fentes de refroidissement ou d’autres orices. Les dommages
causés par la pénétration d’eau ne sont pas couverts par la garantie. Pour éviter
les dommages causés par l’eau, n’utilisez pas un laveur sous pression, un boyau
de jardin ou toute autre source d’eau courante pour nettoyer le moteur du laveur
sous pression et ne l’immergez jamais dans un liquide quelconque.
AVERTISSEMENT DE LA PROPOSITION 65 DE LA CALIFORNIE
Ce produit et les gaz d’échappement du moteur peuvent vous exposer à des produits
chimiques connus dans l’État de Californie pour provoquer des cancers, des anomalies
congénitales ou d’autres problèmes de reproduction. Pour plus d’informations sur la
proposition 65 de l’État de Californie, consultez le site www.P65Warnings.ca.gov.
DOMMAGES DE PULVÉRISATION
NETTOYAGE
Page 4 sur 4
Copyright 2024. Tous droits réservés.
No. de pièce 7116967NOCA / Français
REV A - 2/2024
Page 9
Guía de inicio rápido
NO A LA VENTA EN EL
Lavadoras a presión de agua
ESTADO DE CALIFORNIA
Notas: Contacto:
1. Esta guía de inicio rápido no es un reemplazo para el manual del propietario. Asegúrese de
descargar y leer el manual del propietario antes de operar la máquina por primera vez.
2. Lea toda la información en la sección de seguridad de este documento y todos los manuales de
usuario relacionados antes de operar la máquina.
3. Realice los procedimientos descritos en esta guía de inicio rápido antes de operar la máquina.
Si tiene alguna pregunta sobre el desempaque,
ensamble o uso de su lavadora a presión, tenga
a mano su número de modelo y número de serie
y comuníquese con atención al cliente al 1-877-
362-4271 o por correo electrónico cservice@fnagroup.com.
Renuncias de responsabilidad:
● Toda la información en esta guía se basó en la información más reciente del producto disponible al momento de la impresión.
● Esta guía puede cubrir más de una máquina. Los dibujos de esta guía se deben usar únicamente para referencia. Pueden haber diferencias entre su
producto y las imágenes, dibujos y/o diagramas usados en esta guía.
● Como un compromiso continuo para mejorar la calidad, el fabricante se reserva el derecho de actualizar, cambiar y / o mejorar el (los) producto(s)
cubierto(s) en esta guía en cualquier momento, sin previo aviso, y sin incurrir en ninguna obligación. Por lo tanto, el (los) producto(s) que cubre(n) esta
guía puede(n) diferir ligeramente de los mostrados.
Desempaque:
1
1. Coloque el cartón de envío sobre una supercie sólida y plana.
2. Corte con cuidado la parte superior de la caja para abrirla.
3. Corte con cuidado cada esquina de la caja de arriba a abajo.
4. Coloque cada lado de la caja de cartón en el suelo.
5. Retire todo del cartón.

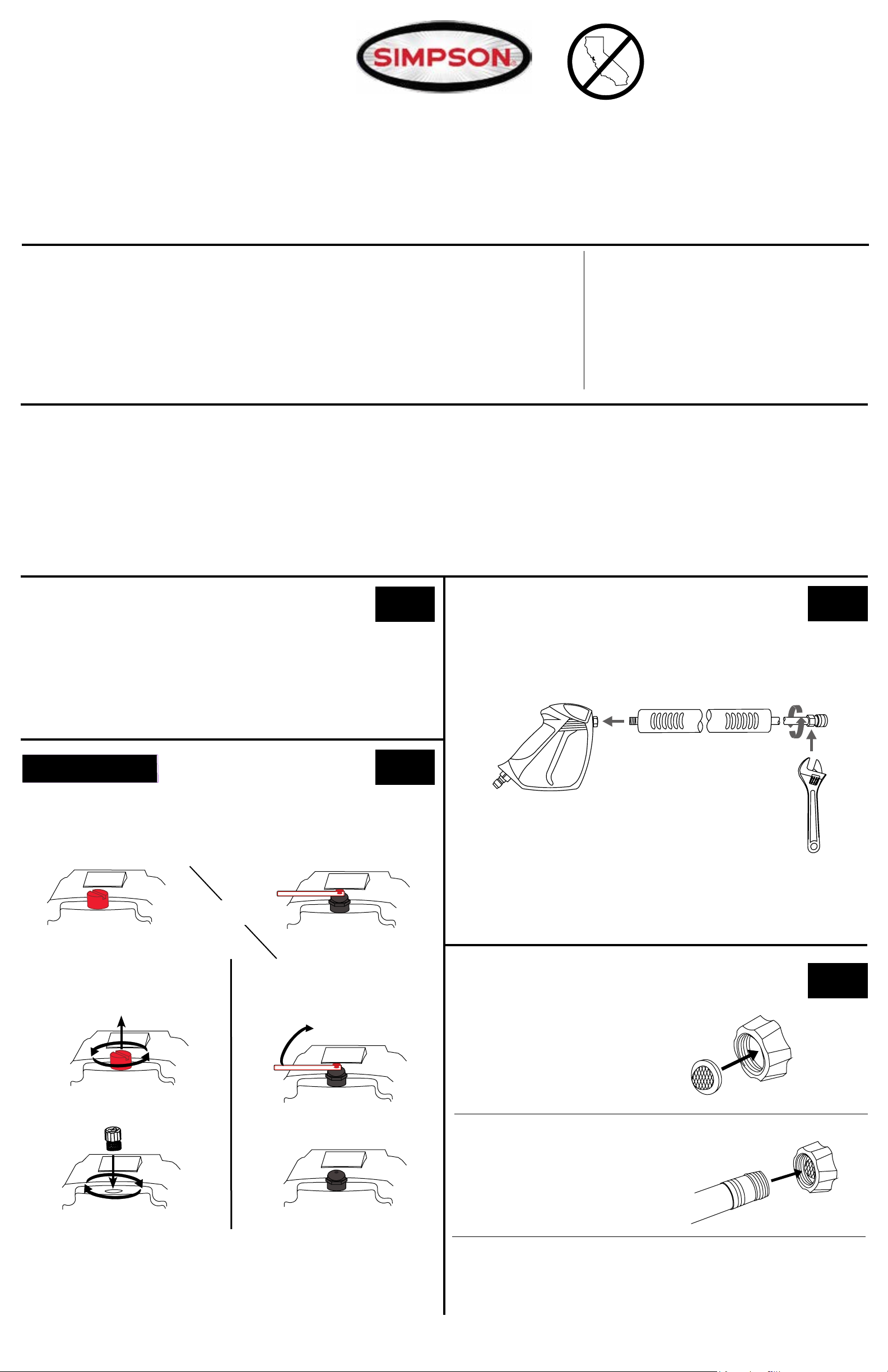

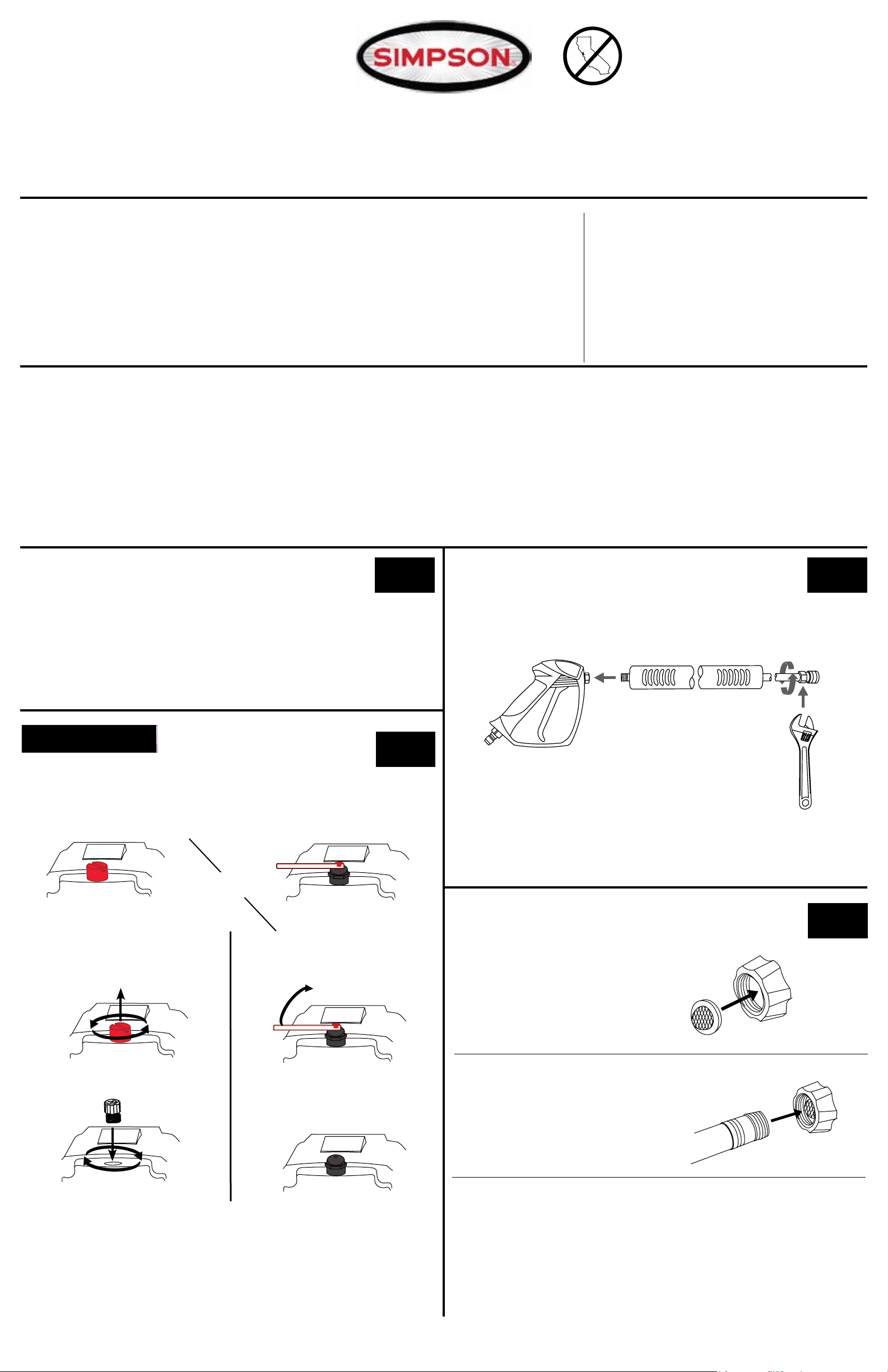

Pistola pulverizadora de montaje:
3
Enrosque a mano la lanza en el sentido de las manecillas del reloj en la pistola. Tenga cuidado
de no trasroscar la pistola y la lanza. Con una llave ajustable, apriete la lanza colocando la
llave en las partes planas del conector rápido de la boquilla.
IMPORTANTE!
2
Ventilación de la bomba (si corresponde)
La bomba de alta presión puede tener un respiradero que necesitará su atención antes
de usar la lavadora por primera vez. Consulte a continuación el estilo que pueda tener.
O
Tapa de envío ROJA
1. Con un destornillador de punta,
retire el tapón de envío ROJO de la
parte superior de la bomba.
2. Enrosque con la mano la tapa del
respiradero NEGRA en la bomba.
1. Tome la etiqueta y retírese junto con
el tapón de envío ROJO.
2. El respiradero ahora está abierto
correctamente.
Enchufe de envío ROJO
¡ADVERTENCIA!
fácilmente, lo que resulta en un montaje inadecuado. Un montaje incorrecto de la pistola
y la lanza puede provocar lesiones personales. No lo use si las roscas del acoplador de la
pistola y/o la lanza están
Las roscas del acoplador de la lanza y la pistola se pueden trasroscar
trasroscadas.
Mangueras de conexión:
4
Asegúrese de que la rejilla de
entrada esté limpia, dentro de la
entrada de la bomba y que tenga el
lado convexo hacia afuera.
Abra el suministro de agua y déjelo
funcionar durante 30 segundos para
purgar la suciedad o los residuos
de la manguera de suministro.
Luego, cierre el suministro de agua y
enrosque la manguera de suministro
de agua en la entrada de la bomba.
3. Ajuste la tapa con los dedos.
Página 1 de 4 REV A - 2/2024
Derechos reservados 2024. Todos los derechos reservados.
Número de parte 7116967NOCA / Español
Page 10
Inserte el enchufe macho de conexión rápida (QC) de la manguera de alta
presión en la salida hembra de QC de la bomba o enrosque la manguera
de alta presión en la salida de la bomba.
Inserte el enchufe de control de calidad macho de la pistola rociadora en el
conector de control de calidad hembra de la manguera de alta presión.
Llene el motor con aceite:
7
AVISO
Esta lavadora a presión salió de fábrica sin aceite en el motor. Hacer
funcionar el motor sin aceite provocará daños graves al motor y anulará
la garantía. Para evitar estos peligros, llene el motor con el tipo de aceite
recomendado antes de arrancar.
Purgar aire y conectar boquilla:
Abra el suministro de agua,
apunte la pistola rociadora
en una dirección segura,
luego apriete y mantenga
presionado el gatillo durante
al menos 30 segundos o
hasta que el agua corra de
manera constante y se purgue
todo el aire de la bomba y las
mangueras. Cuando haya
terminado, active el bloqueo
del gatillo.
Seleccione la boquilla correcta para su trabajo
de limpieza según la tabla de selección de
boquillas de este documento e instálela en la
lanza tirando del acoplador de conexión rápida
hacia atrás, insertando la boquilla y luego
soltando el acoplador para permitir que vuelva a
su lugar.
El gatillo se muestra en la posición
bloqueada. Recuerde siempre bloquear
el gatillo cuando no esté en uso.
5
Varilla de nivel de aceite del motor
Coloque la máquina sobre una supercie nivelada y luego retire la varilla
medidora de aceite del motor desenroscándola.
Limite
superior
Límite
inferior
Llenado del tanque de combustible:
6
Retire la tapa de combustible, llena el tanque de combustible con
gasolina nueva y luego vuelva a colocar la tapa de combustible.
NOTA: Llene con el
Lleno
motor apagado y enfríe.
No llene demasiado el
tanque de combustible.
Llene el motor con el aceite correcto según el manual del propietario del
motor. El nivel de aceite debe estar hacia la marca alta de la varilla medidora.
Reemplace la varilla medidora cuando el motor esté lleno.
Arrancar el motor:
Gire el interruptor del motor y la válvula de combustible a sus posiciones ON.
OFF
ON
Ajuste el estrangulador según sea necesario.
CERRADO ABIERTO
OFFOFF
ONON
8
Página 2 de 4
Derechos reservados 2024. Todos los derechos reservados.
NOTA: La posición inicial del estrangulador variará según la temperatura
del motor. Si arranca un motor frío, mueva la palanca del estrangulador
hacia la posición cerrada. Si arranca un motor caliente, mueva la palanca
del estrangulador hacia la posición abierta. Una vez que el motor se calienta
después del funcionamiento, es posible que deba ajustar el estrangulador
hacia la posición abierta hasta que el ralentí sea suave.
Tire del retroceso lentamente hasta
sentir resistencia, luego tire rápidamente
para arrancar el motor.
Número de parte 7116967NOCA / Español
REV A - 2/2024
Page 11
Si el motor no arranca después de dos
retrocesos, apriete el gatillo de la pistola
para aliviar la presión almacenada. Una
vez más, intente arrancar el motor.
Deje que el motor se caliente durante 1 o 2 minutos antes de usar el producto.
Usando productos químicos:
9
Conecte el
extremo abierto de
la manguera de
jabón al conector
dentado de la
bomba.
Coloque el extremo
ltrado de la manguera
de jabón en un
recipiente lleno de
jabón.
NOTA: Utilice
únicamente jabón para
lavadoras a presión.
Jabón
Inserte la boquilla negra en la
lanza pulverizadora.
NOTA: Los jabones no se
extraerán si la boquilla de
jabón negra no está instalada
en la varilla rociadora.
Seguridad:
12
NOTA: Asegúrese de entender la información de seguridad indicada a
continuación. Cada casilla contiene una de tres palabras: ADVERTENCIA,
PRECAUCIÓN, o AVISO, cada una de estas palabras indica un nivel
diferente de severidad de peligro y es seguida por información sobre peligros
especícos, las consecuencias de los peligros e instrucciones sobre cómo
evitarlos. La omisión en atender estos símbolos y la información provista
con ellos podría resultar en daño a la propiedad, lesiones y/o la muerte.
Indica una situación potencialmente peligrosa que,
ADVERTENCIA:ADVERTENCIA:
PRECAUCION:PRECAUCION:
AVISOAVISO
si no se evita, podría provocar daños a la propiedad,
lesiones graves y/o la muerte.
Indica una situación peligrosa que, si no se evita,
podría provocar daños a la propiedad y/o lesiones
menores a moderadas.
Indica información que se considera importante
pero no está relacionada directamente con un
peligro.
AVISOAVISO
NOTA: Después de usar jabón, coloque el extremo ltrado de la manguera
de jabón en un recipiente lleno de agua limpia. Opere la lavadora a presión
extrayendo agua limpia a través de la manguera y bombeándola hacia el
sistema. Si queda jabón en la bomba, podría dañarse. Los daños a la bomba
causados por restos de jabón no están cubiertos por la garantía.
Selección de boquilla:
10
Color Uses Surfaces
Limpieza de
manchas en
0° Rojo
15°
Amarillo
25° Verde
40° Blanco
(Jabón)
Negro
NOTA: Siempre asegúrese que la boquilla esté instalada correctamente
jalando de ella después de insertarla en el conector rápido antes de usar la
lavadora a presión.
supercies duras
y sin pintar y
áreas de alto
alcance
Limpieza intensa
de supercies sin
pintar.
Boquilla de
limpieza
estándar para la
mayoría de las
aplicaciones.
Supercies
pintadas o
delicadas
Aplicar soluciones
de limpieza
Metal y hormigón sin pintar.
NO usar en madera
Parrillas, entradas de vehículos,
pasarelas de hormigón y ladrillo,
ladrillos y estuco sin pintar
Herramientas de jardín, aceras,
muebles de jardín, revestimientos
sin pintar, estuco, canaletas, aleros,
concreto y supercies de ladrillo.
Automóviles, vehículos recreativos,
barcos, ladrillos pintados, estuco
pintado, vinilo y revestimientos.
Seguro en todas las supercies. Verique
siempre la compatibilidad de las soluciones
de limpieza antes de usarlas.
.
Este aparato no está diseñado para ser utilizado por personas (incluyendo niños)
con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y conocimiento, a menos que hayan recibido supervisión o instrucciones
sobre el uso del aparato por parte de una persona responsable de su seguridad.
Los niños deben ser supervisados para asegurarse que no jueguen con el aparato.
ADVERTENCIA:ADVERTENCIA:
Intentar arrancar el motor incorrectamente o usar la lavadora a presión
incorrectamente puede resultar en daño al motor y/o lavadora a presión, y puede
causar lesiones serias o la muerte. Para evitar estos peligros, asegúrese de leer,
comprender y seguir los pasos descritos en la sección LISTA DE VERIFICACIÓN
DE OPERACIÓN del manual del propietario antes de arrancar el motor, y siga
todas las pautas para el uso adecuado de la lavadora a presión.
ADVERTENCIA:ADVERTENCIA:
Las personas sin capacitación, niños pequeños, y mascotas se pueden lesionar
seriamente o morir si se permite que operen incorrectamente o jueguen con
una lavadora a presión en operación. Para evitar estos peligros, asegúrese
que cualquier persona que opere la lavadora a presión reciba instrucciones
adecuadas, entienda la operación segura, y haya leído el manual del propietario
antes de operar este producto. No permita que niños operen la lavadora a presión
sin supervisión de los padres. Mantenga a los niños pequeños y mascotas
alejados de la lavadora a presión mientras esté en operación. Siempre apague
la lavadora a presión antes de abandonar el área.
ADVERTENCIA:ADVERTENCIA:
Este producto tiene muchas partes que se mueven a altas velocidades. Las
partes móviles pueden causar lesiones por aplastamiento, fracturas, laceraciones
severas, y/o amputaciones traumáticas. Para evitar lesiones, nunca coloque los
dedos, manos, pies, u otras partes del cuerpo cerca del motor en operación.
Nunca opere el productor con las cubiertas, aros de refuerzo u otras protecciones
retirados. No use ropa holgada, cordones que cuelguen, o cualquier otro artículo
que cuelgue que se pudiera enredar en las partes móviles durante la operación.
Ate el cabello largo y quítese las joyas antes de operar.
LISTA DE VERIFICACIÓN DE OPERACIÓN
OPERACIÓN SIN CAPACITACIÓN
PARTES MÓVILES
Consejos de lavado a presión:
1. Ajuste el bloqueo del gatillo en la pistola rociadora cuando no esté en uso.
2. Un rocío más ancho equivale a una limpieza más rápida, mientras que un
rocío más estrecho equivale a una limpieza más profunda.
3. No apunte la boquilla directamente a una supercie. Sostenga la varita en
un ángulo de 45 grados con respecto a la supercie y a una distancia que
limpie bien sin causar daños.
4. Mantenga la boquilla a unos 4 pies de distancia del revestimiento para
evitar daños a las supercies.
5. Lave el revestimiento comenzando por la parte inferior y avanzando hacia
arriba, luego enjuague de arriba hacia abajo.
6. Evite introducir agua detrás del revestimiento.
7. Para una limpieza uniforme, use pasos superpuestos.
8. Trabaje en áreas más pequeñas y no deje que el jabón se seque en las
supercies.
9. Cuando sea posible que haya temperaturas bajo cero, elimine cualquier resto
de agua de la manguera de alta presión, el ensamble de la pistola rociadora
y la bomba como se indica en el Manual de uso y cuidado de la lavadora a
presión. Sugerimos proteger la bomba usando Pump Guard de Simpson
11
®
.
ADVERTENCIA:ADVERTENCIA:
La falla en revisar este producto y antes del uso podría resultar en daño al producto,
lesiones serias y/o la muerte. Para evitar estos peligros, revise la lavadora a
presión antes de cada uso. Verique si hay partes sueltas o dañadas, señales de
fugas de aceite o combustible, protecciones faltantes, ventilas de enfriamiento
obstruidas, o cualquier otra condición que pueda afectar la operación adecuada.
Repare o reemplace todas las partes dañadas o defectuosas y mantenga todas
las protecciones de seguridad en su lugar y en buenas condiciones de operación
antes de usar la lavadora a presión.
ADVERTENCIA:ADVERTENCIA:
Las altas presiones creadas por una lavadora a presión pueden causar lesiones por
inyección de líquido, laceraciones graves, amputaciones y/o la muerte. Para evitar
estos peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura
cuando use una lavadora a presión y nunca intente tocar una fuga en una manguera
o accesorio de alta presión.
ADVERTENCIA:ADVERTENCIA:
El lavado a presión con líquidos volátiles, inamables o corrosivos podría causar
daños, incendio o explosión en la lavadora a presión y provocar lesiones graves
y/o la muerte. Para evitar estos peligros, use únicamente jabones y productos
químicos aprobados, no intente lavar a presión con líquidos volátiles, inamables
o corrosivos y NUNCA use blanqueador.
INSPECCIÓN
LESIÓN POR INYECCIÓN
LÍQUIDOS VOLÁTILES
Página 3 de 4 REV A - 2/2024
Derechos reservados 2024. Todos los derechos reservados.
Número de parte 7116967NOCA / Español
Page 12
ADVERTENCIA:ADVERTENCIA:
VAPORES TÓXICOS
AVISOAVISO
USE ACEITE DE MOTOR CORRECTO
El escape del motor contiene monóxido de carbono, un gas venenoso, inodoro
e incoloro. Operar un motor en interiores lo matará en minutos. Nunca use este
producto dentro de una casa, garaje o cualquier otro tipo de recinto, incluso si
las puertas y ventanas están abiertas. Opere el motor en el exterior por lo menos
a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación.
Considere cuidadosamente la dirección del viento y las corrientes de aire cuando
utilice este producto al aire libre para evitar respirar el escape del motor. Siempre
utilice un detector de monóxido de carbono en cualquier edicio ocupado cerca
del motor en operación.
ADVERTENCIA:ADVERTENCIA:
La gasolina es altamente inamable y sus vapores son extremadamente
explosivos. Los incendios y explosiones pueden causar quemaduras graves y/o
la muerte. Mantenga la gasolina alejada de llamas, chispas y otras fuentes de
ignición. Rellene el combustible al aire libre en un área bien ventilada con el
motor parado y frío. Limpie la gasolina derramada y deje que el motor se seque
antes de arrancar. Mantenga un extintor de incendios a mano mientras recarga
combustible. No opere el motor con fugas en el sistema de combustible. No
almacene gasolina cerca de otros materiales inamables.
ADVERTENCIA:ADVERTENCIA:
El transporte de la lavadora a presión en un espacio cerrado en un vehículo
de transporte donde las temperaturas pueden aumentar puede hacer que el
combustible se vaporice y tenga fugas. La gasolina es altamente inamable y sus
vapores son extremadamente explosivos. Los incendios y explosiones pueden
causar quemaduras graves y/o la muerte. Para evitar estos peligros, asegure la
lavadora a presión en un área bien ventilada fuera de la luz solar directa y otras
fuentes de calor y no transporte la lavadora a presión en caminos irregulares a
menos que el combustible se haya drenado previamente.
ABASTECIMIENTO DE COMBUSTIBLE
TRANSPORTE
El aceite es un factor importante en el desempeño y la vida útil de cualquier
motor. El uso de aceite incorrecto puede dañar el motor y anular la garantía. Para
evitar dañar el motor y anular la garantía, revise y cambie el aceite conforme sea
necesario utilizando el aceite de motor correcto.
PRECAUCION:PRECAUCION:
El aceite caliente puede provocar quemaduras graves. Para evitar quemarse al
cambiar o revisar el aceite del motor, use guantes para evitar que el aceite caliente
toque la piel y cambie el aceite cuando el motor esté tibio pero no caliente.
AVISOAVISO
La gasolina vieja puede crear depósitos que obstruyan los sistemas de
combustible y diculten el arranque y desempeño deciente. Los daños causados
por combustible viejo no están cubiertos por la garantía. Para minimizar los
depósitos, evitar problemas de desempeño relacionados con el combustible
antiguo y evitar costosos trabajos de reparación, no utilice gasolina con una
antigüedad superior a 30 días.
AVISOAVISO
El uso de gasolina con una mezcla de alcohol superior al 10% (E10) dañará el
motor. Los daños causados por el uso de una mezcla de alcohol del 15% (E15),
85% (E85) o cualquier otra mezcla de alcohol superior al 10% (E10) no están
cubiertos por la garantía. Para evitar daños en el motor causados por una mezcla
de alcohol demasiado alta, use gasolina con un 10% de alcohol (E10) o menos.
AVISOAVISO
ACEITE CALIENTE
GASOLINA VIEJA
MEZCLAS DE ALCOHOL
NO LLENE DEMASIADO EL TANQUE DE COMBUSTIBLE
ADVERTENCIA:ADVERTENCIA:
La retracción rápida (también conocida como contragolpe) del cable de arranque
de retroceso del motor tirará de su mano y brazo hacia el motor más rápido de
lo que puede soltar el mango, lo que provocará esguinces, fracturas de huesos,
laceraciones y/o amputaciones traumáticas. El contragolpe es causado por daño
a la llave del cigüeñal del motor, falla de liberación de compresión y/o técnicas
de arranque inadecuadas. Para evitar el contragolpe, siga el programa de
mantenimiento apropiado y las instrucciones de arranque indicadas en el manual
del propietario y solicite que un centro de servicio autorizado realice el trabajo de
reparación del motor.
PRECAUCION:PRECAUCION:
Un motor en operación produce calor. Las supercies del motor, otros componentes
relacionados y los gases de escape del motor se calientan lo suciente como
para causar quemaduras leves moderadas o encender materiales al entrar en
contacto. Para evitar quemaduras, no toque las supercies del motor ni los
gases de escape mientras está en funcionamiento y deje que el motor se enfríe
completamente antes de moverlo, tocarlo o realizar cualquier mantenimiento.
Para evitar un incendio, mantenga todos los materiales inamables al menos a
cinco pies de distancia de todos los lados del producto.
AVISOAVISO
RETRACCIÓN RÁPIDA
SUPERFICIES CALIENTES
LIMPIADORES QUIMICOS
El llenado excesivo del tanque de combustible puede provocar daños en el
cartucho de carbón (si está equipado), un desempeño deciente del motor y
anular la garantía. Para evitar estos peligros, no llene el tanque de combustible
por encima del nivel máximo.
AVISOAVISO
Siempre que la lavadora a presión pueda experimentar temperaturas bajo cero,
es necesario drenar el agua restante de la bomba, la manguera de alta presión y
el ensamble de la pistola rociadora. Drene la manguera, la pistola rociadora y la
bomba como se explica en el Manual de uso y cuidado de la lavadora a presión.
Se sugiere purgar la bomba de agua usando Pump Guard de Simpson® o un
protector de bomba equivalente.
AVISOAVISO
Operar una bomba de lavadora a presión sin agua dañará gravemente los sellos
de la bomba y otros componentes internos. Para evitar este peligro, asegúrese
que el suministro de agua sea ininterrumpido, proporcione por lo menos 5 GPM
a 20 PSI y siempre purgue el aire de la bomba de la lavadora a presión antes de
arrancar el motor.
Consulte la sección "Ensamble / Conexión de mangueras" de esta guía de inicio
rápido para aprender a purgar el aire de la bomba.
DAÑO POR CONGELACIÓN
PURGA DE BOMBA
El uso de limpiadores químicos y/o líquidos corrosivos puede dañar los sellos
y los componentes internos de la lavadora a presión. Los daños causados por
limpiadores químicos y líquidos corrosivos no están cubiertos por la garantía.
Para evitar estos peligros, sólo use productos químicos de limpieza aprobados,
nunca use blanqueador y siempre deje correr agua limpia a través de la lavadora
a presión después de usar productos químicos de limpieza.
AVISOAVISO
El uso de aditivos de limpieza del sistema de combustible puede dañar el motor
y los sistemas de combustible. Los daños causados por el uso de aditivos de
limpieza del sistema de combustible no están cubiertos por la garantía. Para
evitar daños al motor y al sistema de combustible, no utilice aditivos de limpieza
del sistema de combustible.
AVISOAVISO
Cerrar el suministro de agua a su bomba con el motor en operación dañará la
bomba. Los daños causados por operar la bomba sin agua no están cubiertos
por la garantía. Para evitar este peligro, apague siempre el motor antes de cerrar
el suministro de agua.
AVISOAVISO
El sensor de bajo nivel de aceite (si está equipado) detendrá automáticamente
el motor cuando el nivel de aceite caiga por debajo del límite de seguridad. Para
evitar un paro inesperado, verique el nivel de aceite con regularidad, llene hasta
el límite superior y siempre opere el motor en una supercie nivelada.
AVISOAVISO
ADITIVOS DE GASOLINA
DAÑO DE LA BOMBA
SENSOR DE ACEITE BAJO
LLENE EL ACEITE DEL MOTOR ANTES DE USAR
AVISOAVISO
Operar la lavadora a presión durante más de dos minutos sin apretar el gatillo de
la pistola rociadora sobrecalentará la bomba y posiblemente causará daños. La
válvula de alivio térmico se abrirá y rociará agua para ayudar a enfriar la bomba
a medida que se sobrecalienta. Para evitar el sobrecalentamiento de la bomba,
apague la máquina si no la va a utilizar durante más de dos minutos.
AVISOAVISO
El rociado de alta presión puede dañar las plantas y otras supercies. Para evitar
dañar las plantas, cúbralas antes de rociar cerca de ellas. Para evitar dañar
supercies. Consulte la tabla de Selección de boquillas en este manual para conocer
la boquilla correcta y las supercies de prueba antes de rociar para asegurarse que
sean lo sucientemente fuertes como para resistir el rociado de alta presión.
AVISOAVISO
El agua puede dañar los componentes del motor de la lavadora a presión si se
deja entrar a través de las ranuras de enfriamiento u otros oricios. Los daños
causados por la entrada de agua no están cubiertos por la garantía. Para evitar
daños por agua en el motor, no use una lavadora a presión, manguera de jardín
o cualquier otra fuente de agua corriente para limpiar el motor de la lavadora a
presión, y nunca sumerja el motor de la lavadora a presión en ningún líquido.
ADVERTENCIA DE PROPUESTA 65 DE CALIFORNIA
Este producto y el escape del motor pueden exponerlo a sustancias químicas que en el
estado de California se sabe que causan cáncer, defectos de nacimiento u otros daños
reproductivos. Para obtener más información sobre la Propuesta 65 de California, visite
www.P65Warnings.ca.gov.
DAÑO DE LA BOMBA
DAÑO POR ROCÍO
LIMPIEZA
El motor se envía de fábrica sin aceite. Operar el motor sin aceite resultará en
daños severos al motor y anulará la garantía. Para evitar dañar el motor y anular
la garantía, llene el motor con el tipo de aceite recomendado.
Página 4 de 4
Derechos reservados 2024. Todos los derechos reservados.
Número de parte 7116967NOCA / Español
REV A - 2/2024
Loading...
