Simpson 60809 Owners Manual

PRESSURE WASHER

USE AND CARE MANUAL

LOOK BEFORE YOU PUMP!

READ THIS MANUAL CAREFULLY BEFORE OPERATION

Failure to follow the instructions and safety precautions in this manual can result
in property damage, serious injury and/or death.

If your pressure washer is not working or if there are parts missing or broken, please DO NOT
RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service Department by calling
1-877-362-4271 or emailing [email protected]

SAVE THIS MANUAL FOR FUTURE REFERENCE

NOTE: Photographs and line drawings used in this manual are for reference only and may not

represent your specic model.

Part Number 7108644 / ENGLISH REV B - 6/2023

NOTES

Page II

THIS PAGE WAS INTENTIONALLY LEFT BLANK

SAVE THIS MANUAL FOR FUTURE USE

Keep this manual for future reference. This manual should be considered a permanent part
of the product and stay with it. This manual should be available to anyone operating the
product(s) it covers. This manual should remain with the product(s) it covers if sold to a new
owner. If the manual becomes damaged, lost, or otherwise unusable, you may download
a new copy from the product pages at www.simpsoncleaning.com or contact customer
support by calling 1-877-362-4271.

Write down the model number, serial number, and purchase date of this product in the spaces
provided below then keep this manual with the purchase receipt(s) for future reference.

Model Number:

Serial Number:

Purchase Date:

Page 1

TABLE OF CONTENTS

4SAFETY INSTRUCTIONS

Read this Manual Before Operating

Additional Instructions

Hazard Alert Symbols

DISCLAIMERS 5

4
4
4

PERSONAL PROTECTIVE EQUIPMENT

UNPACKING 6

ASSEMBLY 6

Install Button-style Handle

Assemble the Spray Gun

Organize Accessories

COMPONENT LOCATION 8

CONNECTING HOSES 10

PURGING AIR FROM THE PUMP 11

NOZZLES 12

Nozzle Selection

Nozzle Installation

USING CHEMICALS 13

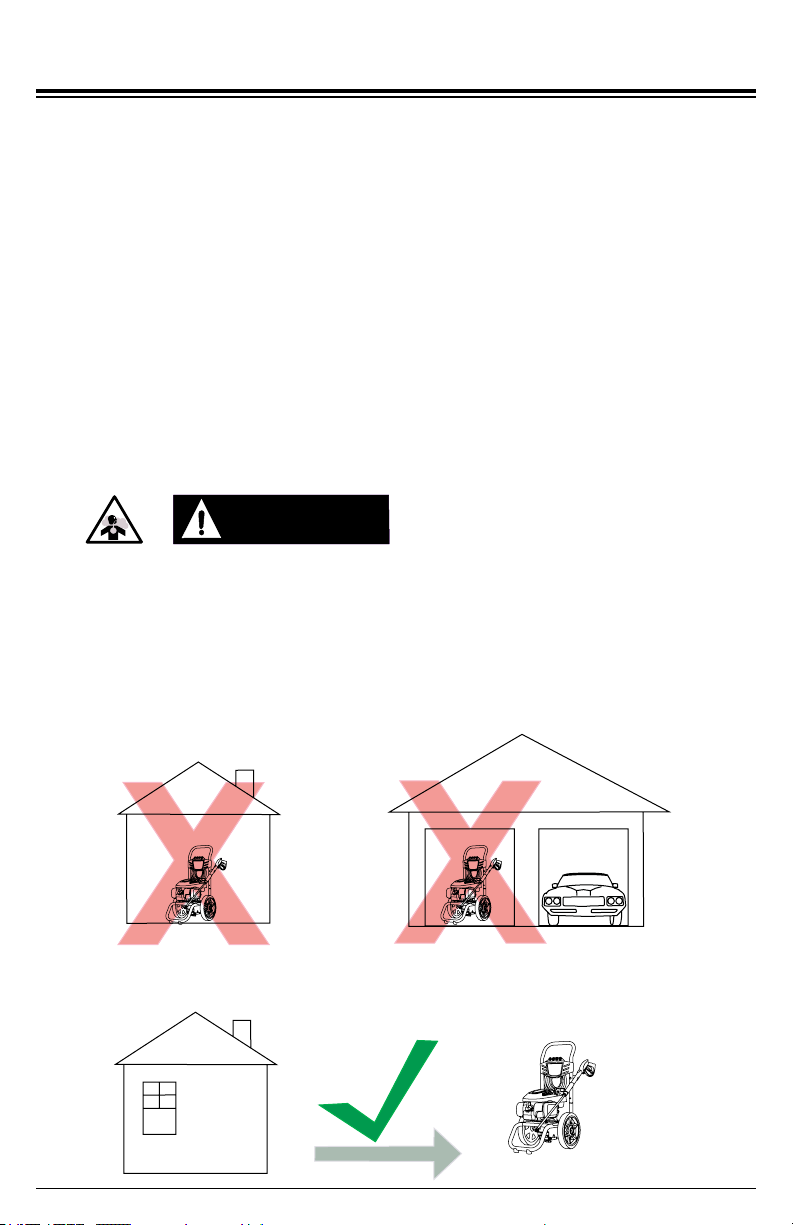

OPERATING CHECKLIST

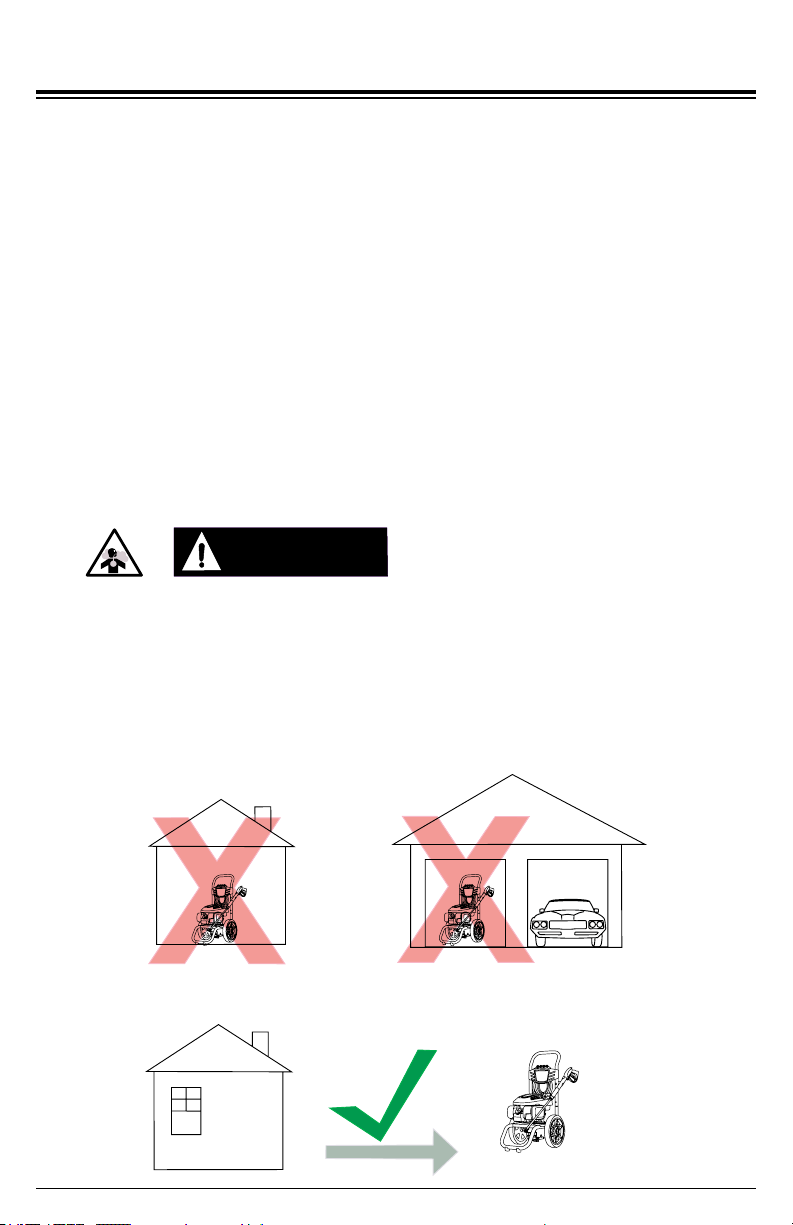

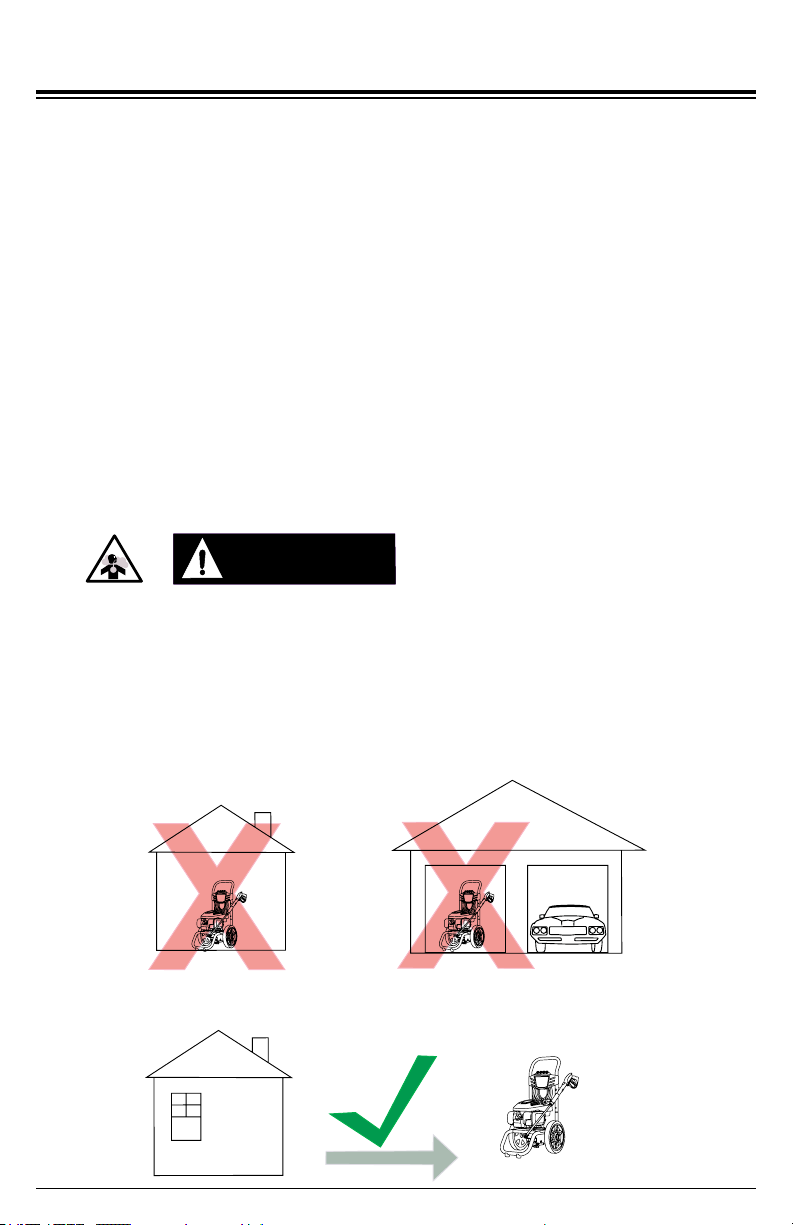

Location

High Altitude Operation

Operating Conditions

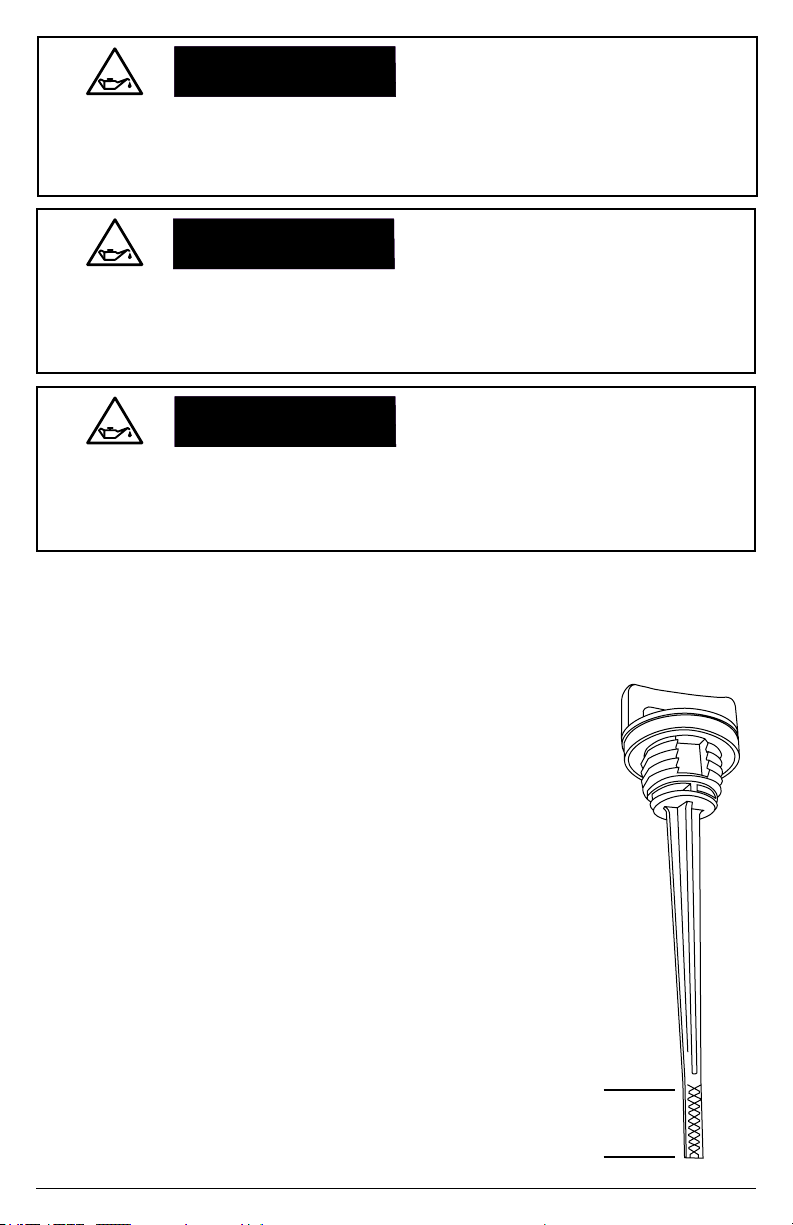

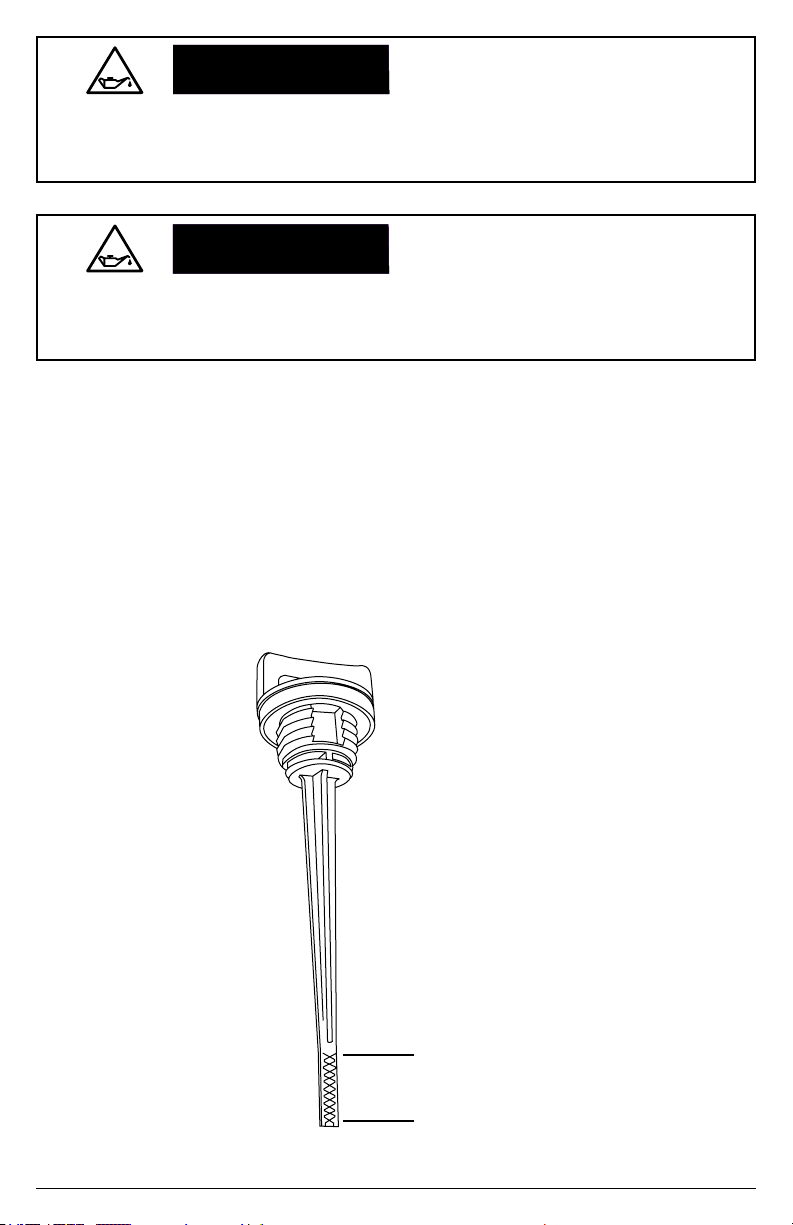

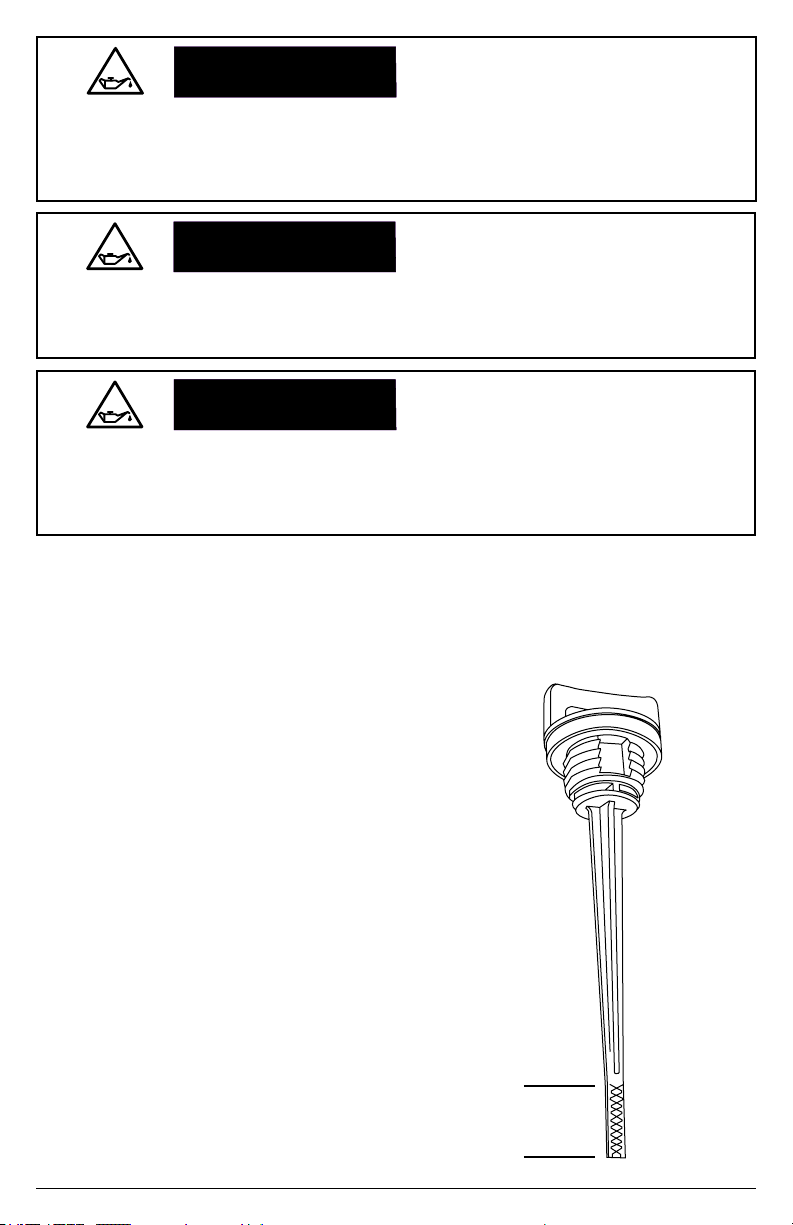

Checking the Engine Oil

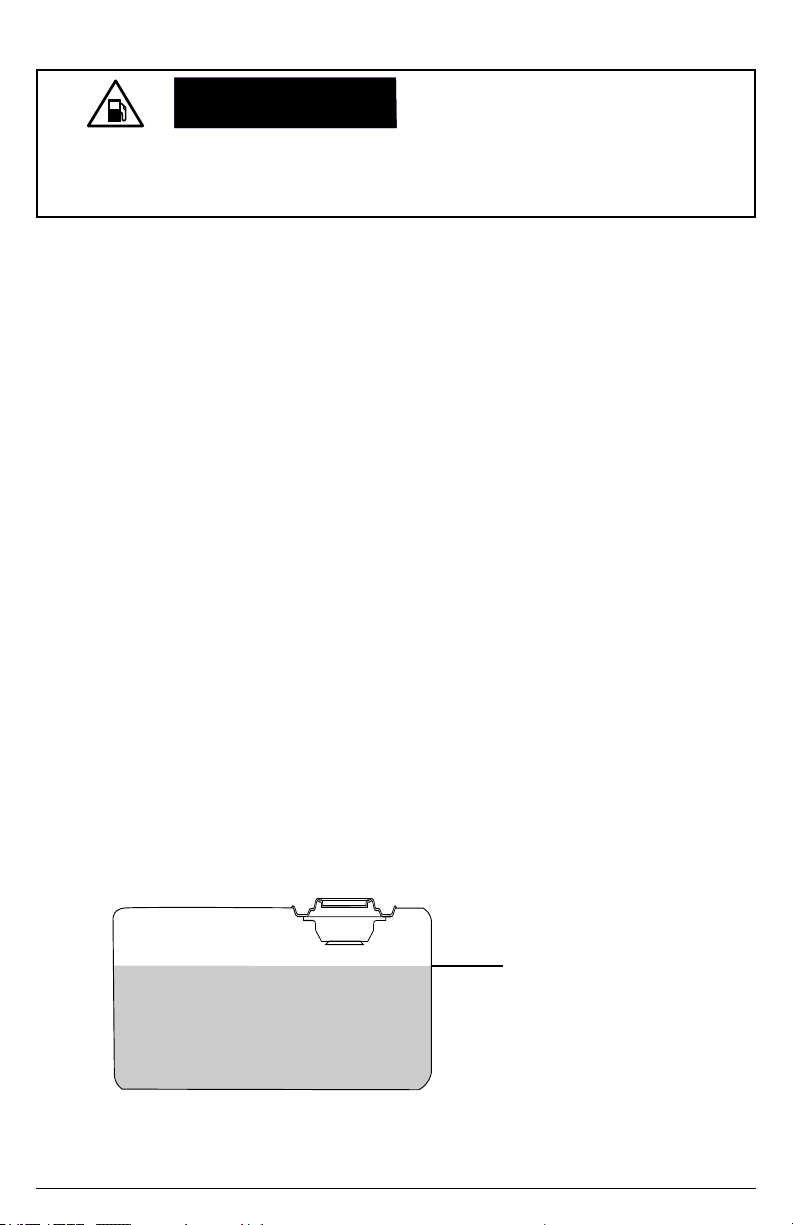

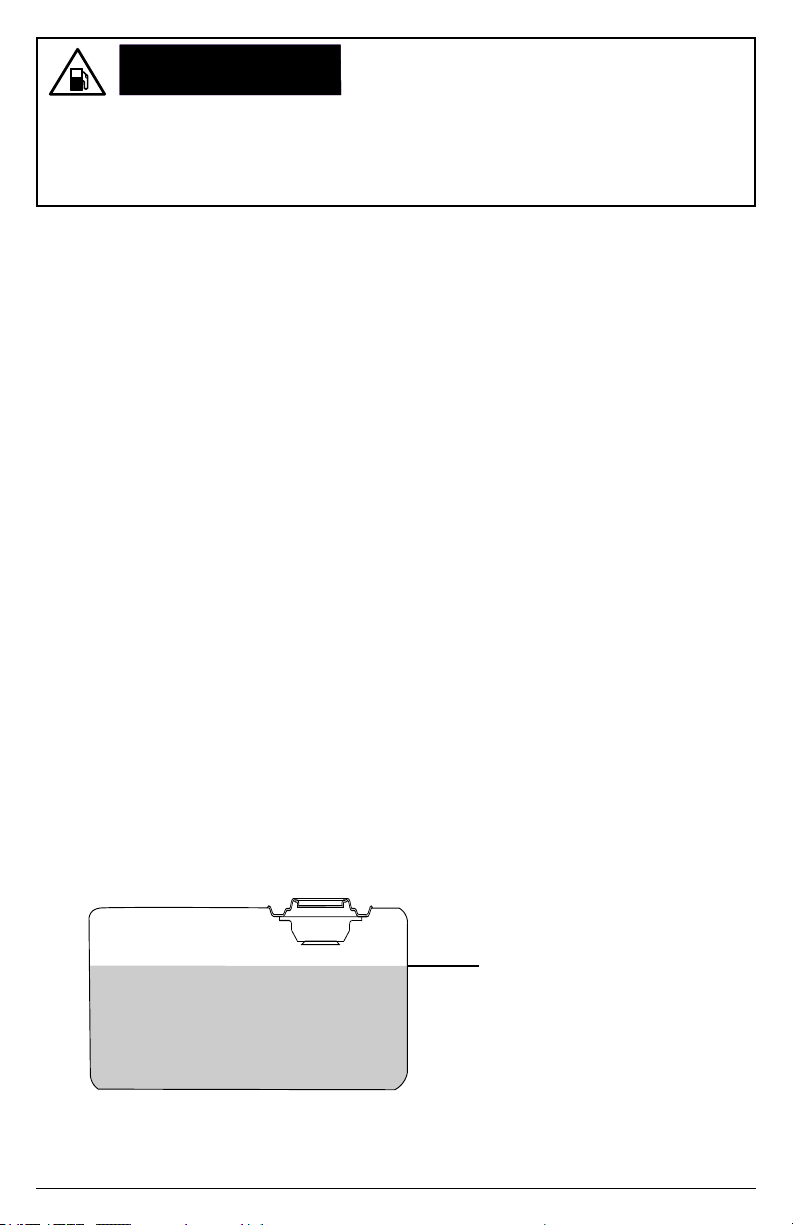

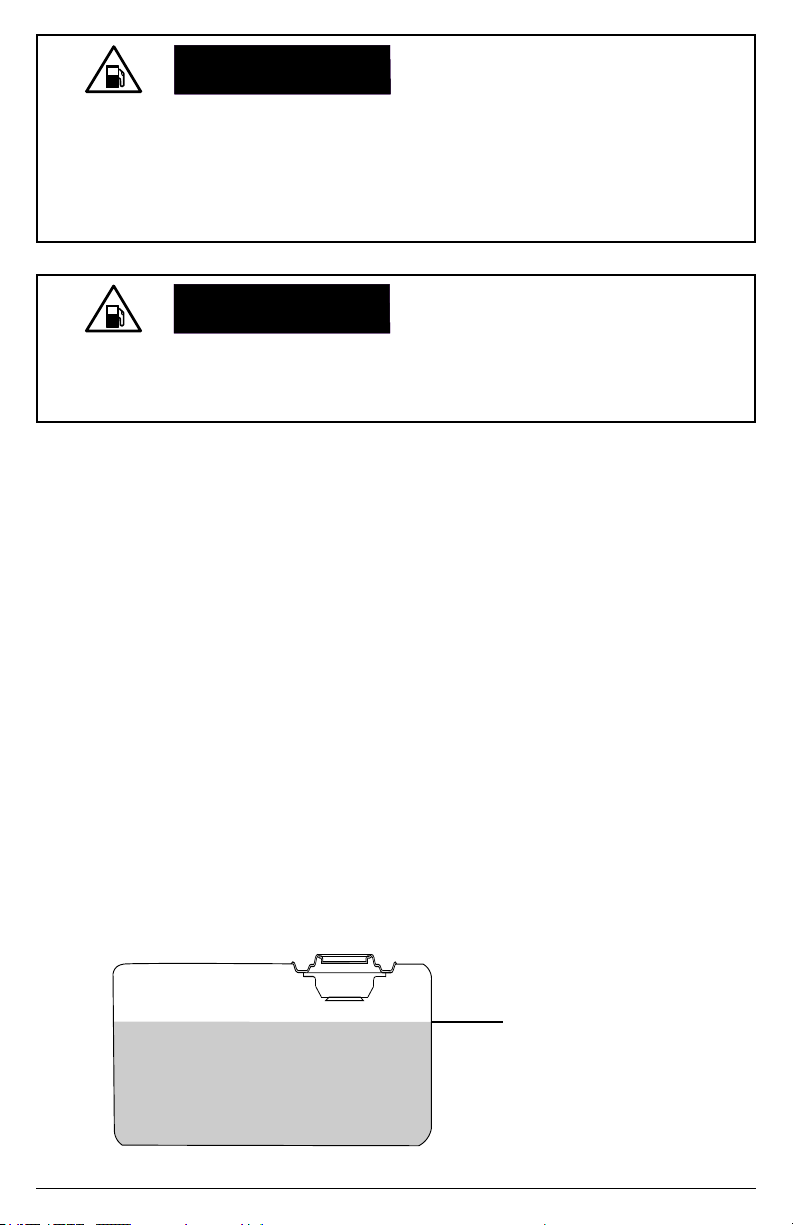

Checking Fuel

5

6
7
7

12
12

14

14
15

15
16
18

Page 2

STARTING THE ENGINE 20

SHUTTING OFF THE ENGINE 21

Terms

Preparation

Pressure Washing

Maintenance

Cleaning the Pressure Washer

Connections
Nozzle Cleaning
Water Inlet Filter

Pump Maintenance

Engine Maintenance

Storing for Two Months or Less

Storing for More Than Two Months

Transportation

22OPERATION TIPS

22
22
22

23TROUBLESHOOTING

25MAINTENANCE

25
25
25
26
26
27
27

27STORAGE AND TRANSPORTATION

27
28
28

29USING SIMPSON® PUMP GUARD

30WARRANTY

Page 3

SAFETY INSTRUCTIONS

READ THIS MANUAL BEFORE OPERATING

This manual contains important safety information and instructions. Do not operate
this product until you have read, and completely understand all safety, operation, and
maintenance instructions listed in this manual. Failure to follow the information contained
in this manual will result in property damage, injury, and/or death.

NOTE: The warnings and precautions discussed in this manual cannot cover all conditions
and situations that may occur. The operator must understand awareness and caution are
factors which cannot be built into this product and so must be exercised by the operator.

ADDITIONAL INSTRUCTIONS

Along with this manual, be sure to read any additional instructions provided both on and

with the product, attached equipment, accessories, and the engine powering the product.

Pay careful attention to all additional safety rules and instructions on proper startup,
operation, and shutdown procedures. Always use any recommended protective apparel

that may be needed to operate the equipment safely.

HAZARD ALERT SYMBOLS

Be sure to understand the safety symbols and denitions listed below. Each symbol

contains one of four words: DANGER, WARNING, CAUTION, NOTICE, indicating

di󰀨erent levels of hazard severity. These symbols are used throughout this manual and
are followed by information about a specic hazard, the consequences of the hazard, and

instructions on how to avoid the hazard. Failure to heed these symbols and follow the
instructions provided with them will result in property damage, injury, and/or death.

Indicates an imminently dangerous situation, which if not

DANGER:DANGER:

WARNING:WARNING:

CAUTION:CAUTION:

NOTICE

Page 4

avoided, will result in property damage, serious injury, and/
or death.

Indicates a potentially hazardous situation, which if not
avoided, could result in property damage, serious injury, and/
or death.

Indicates a hazardous situation, which if not avoided, could
result in property damage and/or minor to moderate injury.

Indicates information considered important, but not directly
hazard related.

NOTICE

This appliance is not intended to be used by persons (including children) with reduced
physical, sensory, or mental capabilities, or lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance by a
person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

CALIFORNIA PROPOSITION 65 WARNING

This product and the engine exhaust can expose you to chemicals which are known to
the state of California to cause cancer, birth defects, or other reproductive harm. For
more information on California Proposition 65, go to www.P65Warnings.ca.gov.

POLYCYCLIC AROMATIC HYDROCARBON WARNING

The air lter element and air box assembly may contain polycyclic aromatic hydrocarbons

(PAHs). Some PAHs may cause cancer. To avoid exposure to PAHs, wear gloves when

performing air lter maintenance.

DISCLAIMERS

● All information in this publication was based on the latest product information available at
the time of printing. The FNA Group reserves the right to update, change, and/ improve
the product and this document at any time, without notice, and without incurring any
obligation.

● This manual may cover more than one machine. The pictures and gures in the manual

should be used for reference only. There may be di󰀨erences between your product and

the pictures, drawings, and diagrams in this manual.

PERSONAL PROTECTIVE EQUIPMENT (PPE)

It is important to understand what personal protective equipment (PPE) should be

utilized when using your pressure washer. Below is a list of PPE items that should
be utilized at all times when using the pressure washer.

Hearing - Ear plugs or mu󰀨s to protect your hearing.

Vision - Safety glasses or goggles to protect your eyes.

Clothing - Long pants to protected your legs from ying debris.

Shoes - Shoes that fully cover your feet to protect against debris and over spray.

Page 5

UNPACKING

Follow the steps outlined in this section to unpack and assemble your pressure washer.

If you have any questions regarding the unpacking or assembly of your pressure washer,

please have your model number and serial number ready, then contact customer support at
1-877-362-4271 or email [email protected].

1. Place the shipping carton on a solid, at surface.

2. Carefully cut the top of the carton open.

3. Carefully cut each corner of the carton from top to bottom.

4. Lay each side of the carton at on the ground.

5. Remove the contents of the carton.

ASSEMBLY

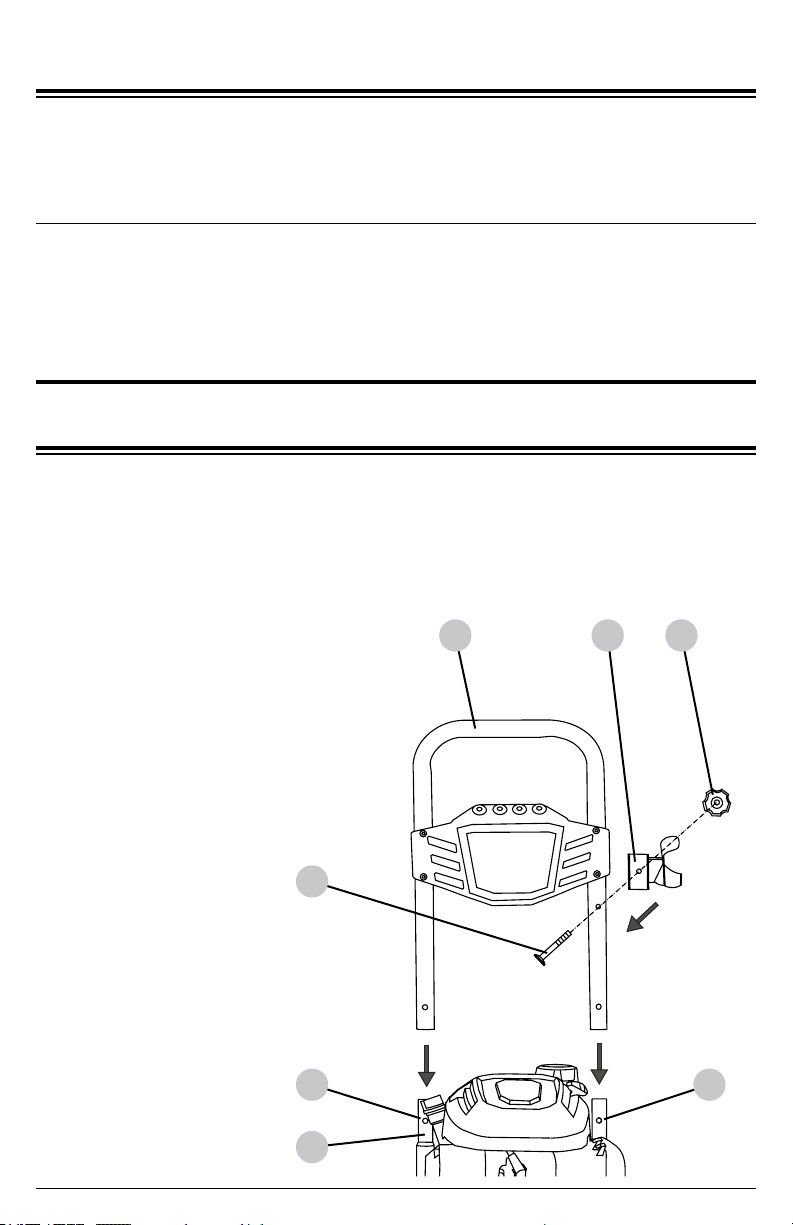

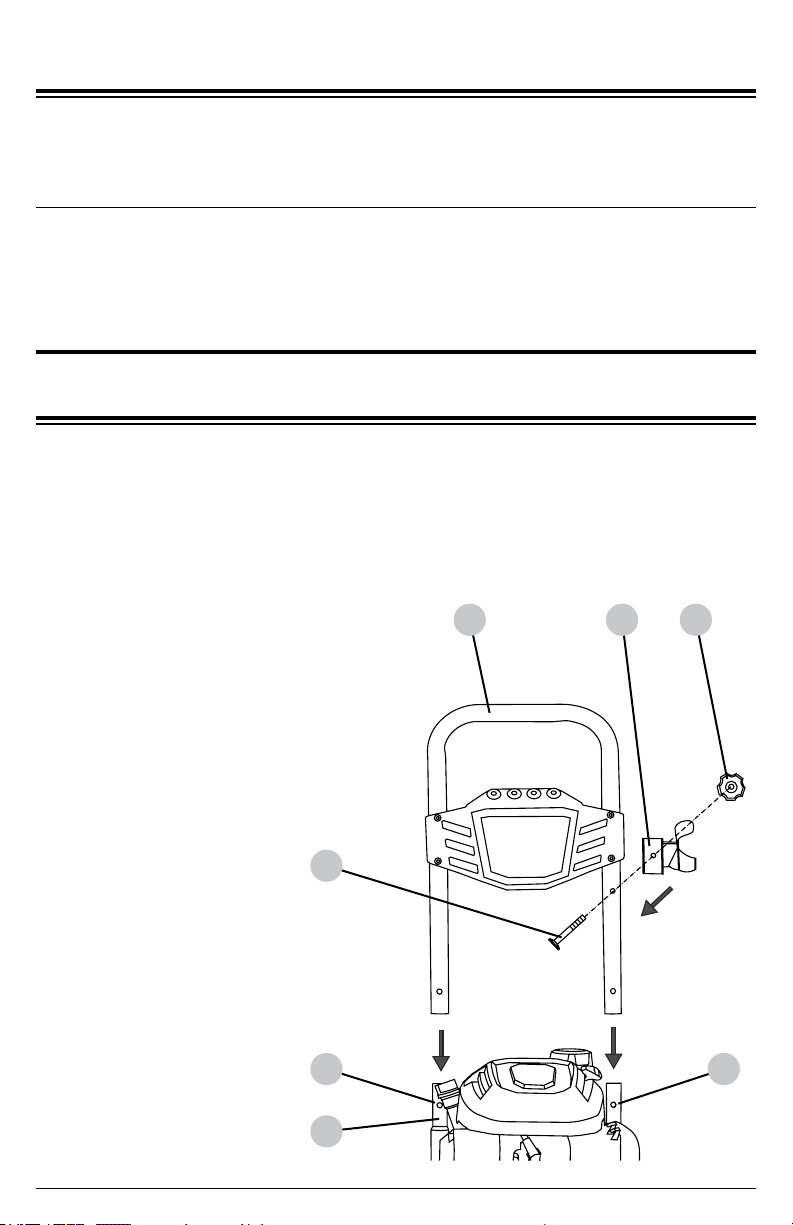

Install button-style handle

1). Slide the handle (1) onto the frame (2).

2). Using your thumbs, push the buttons
in (3) then slide the handle down until the
buttons pop out locking the handle.

3). Hold the gun holder (4) to the handle.

1 4 6

4). Secure the gun holder with the enclosed
bolt (5) and knob (6).

5

3

2

Page 6

3

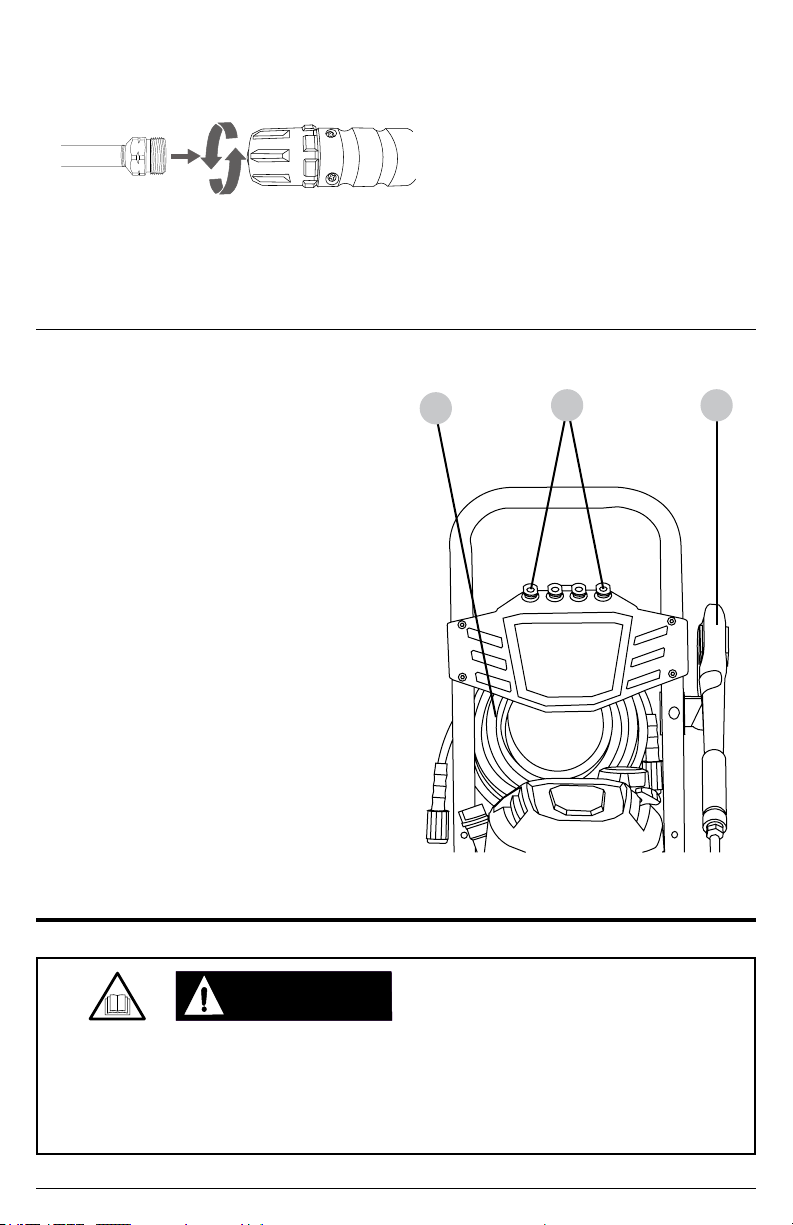

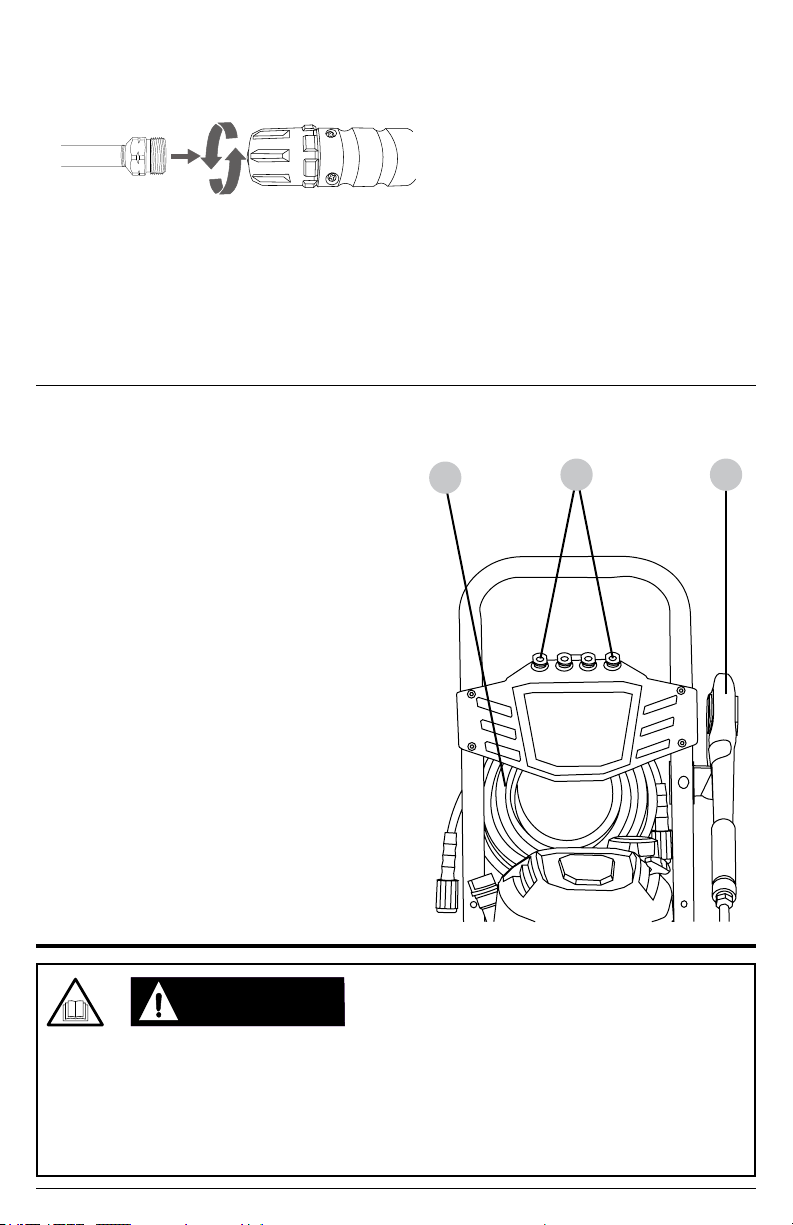

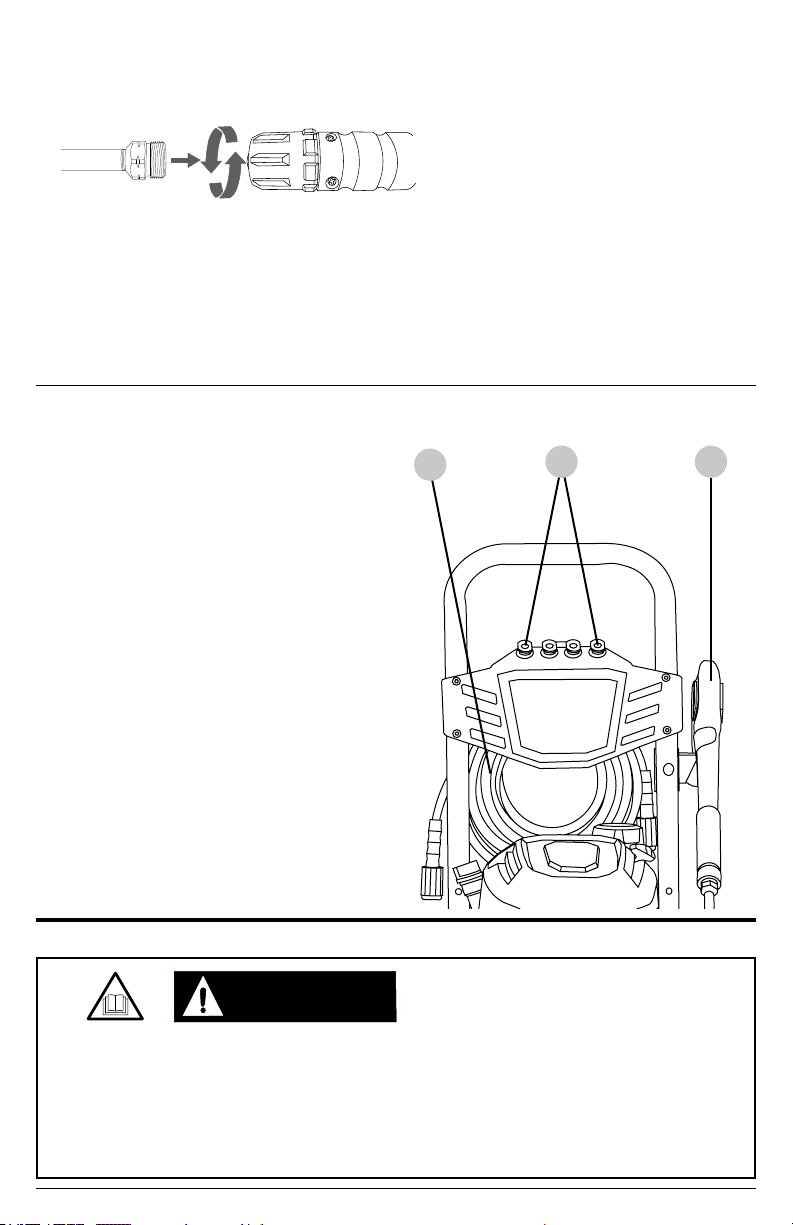

Assemble the spray gun

1. Secure the lance to the gun by
carefully turning the coupler on the spray
gun until the coupler stops rotating. Do
not over tighten. Most of the threads on
the lance will not be visible if the lance
and gun are properly assembled. Be
careful not to cross-thread the gun and
lance.

WARNING!

in an improper assembly. An improper assembly of the gun and lance can result in personal
injury. Do not use if the threads on the gun coupler and or lance are cross

The threads on the lance and gun coupler can be easily cross threaded resulting

threaded.

Organize accessories

1. Place the spray gun and lance
assembly into the gun holder.

2. Push the nozzles into the
rubber grommets on the
dashboard. Note: the dashboard
label indicates correct nozzle
placement.

3. Hang the high-pressure hose
using the adjustable strap.

3

12

WARNING:WARNING:

Attempting to start the engine incorrectly or using the pressure washer incorrectly can
result in engine and/or pressure washer damage, and may cause serious injury or death.
To avoid these hazards, be sure to read, understand, and follow the steps outlined in the
OPERATING CHECKLIST section of the owner’s manual before starting the engine, and
follow all the guidelines for proper use of the pressure washer.

Page 7

OPERATING CHECKLIST

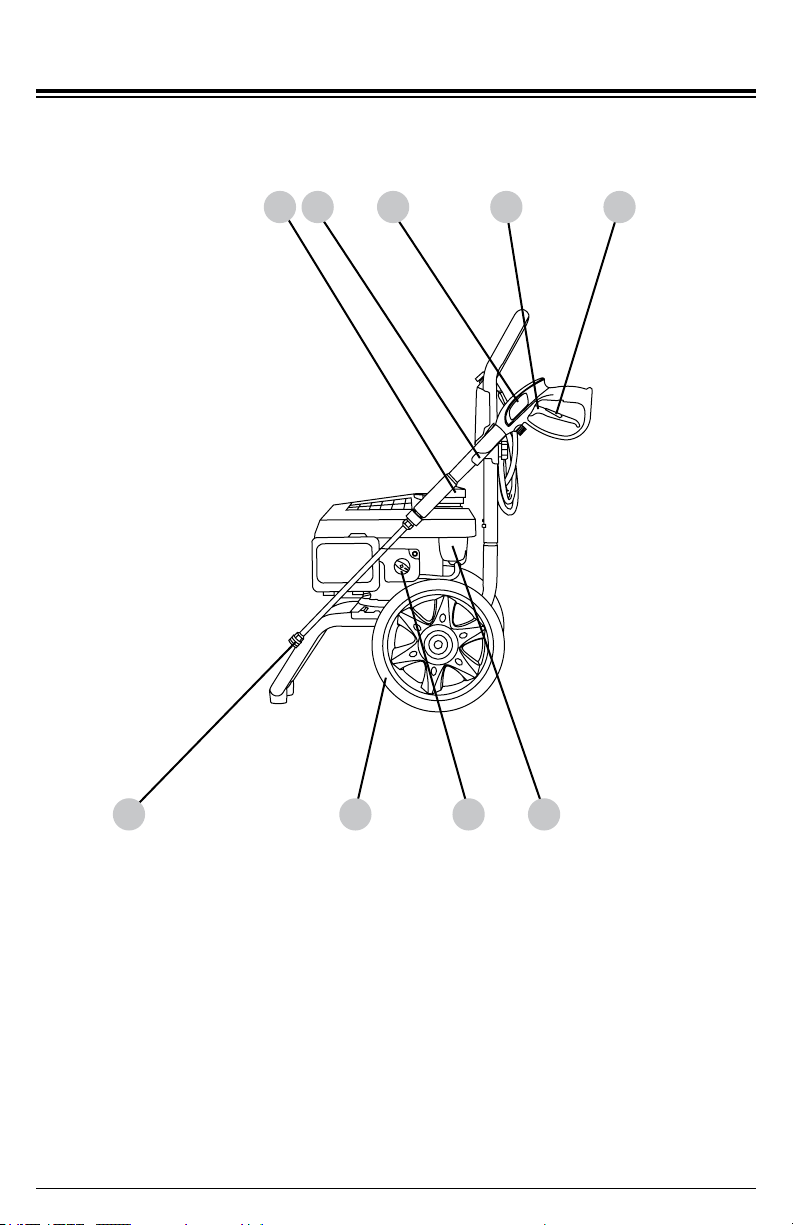

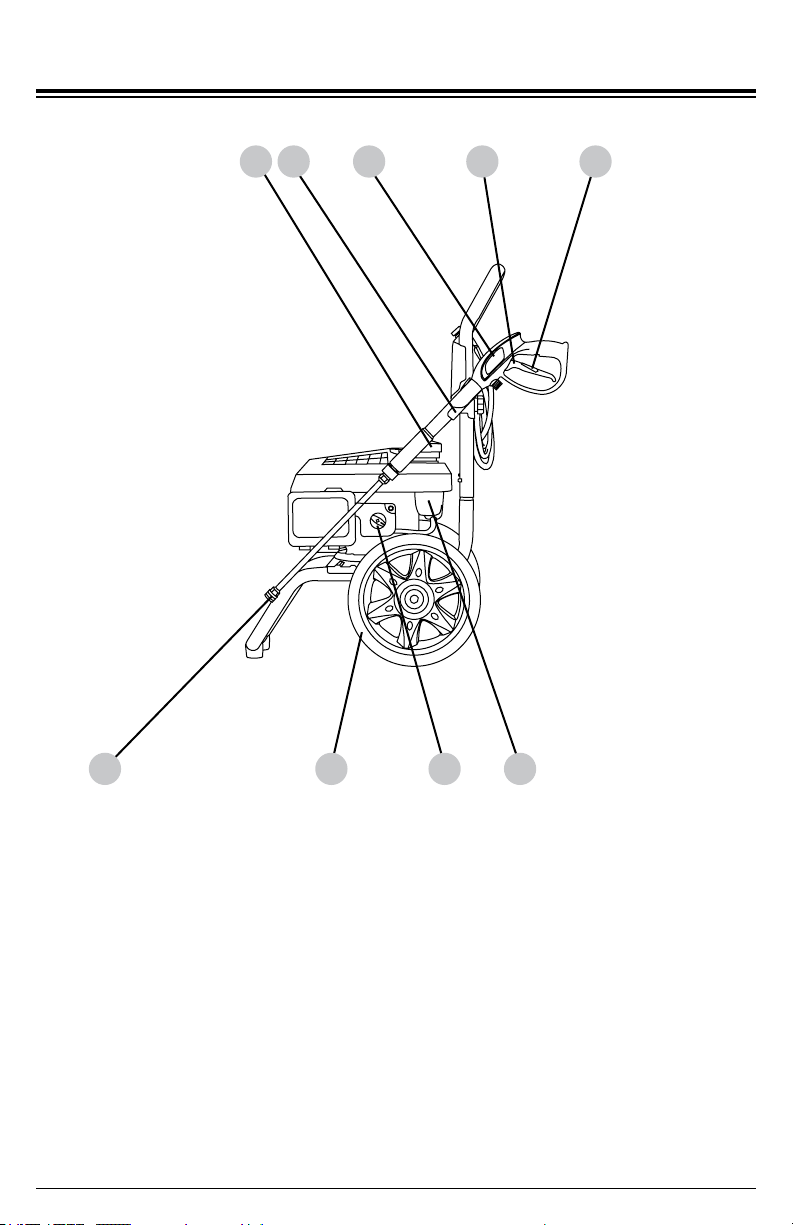

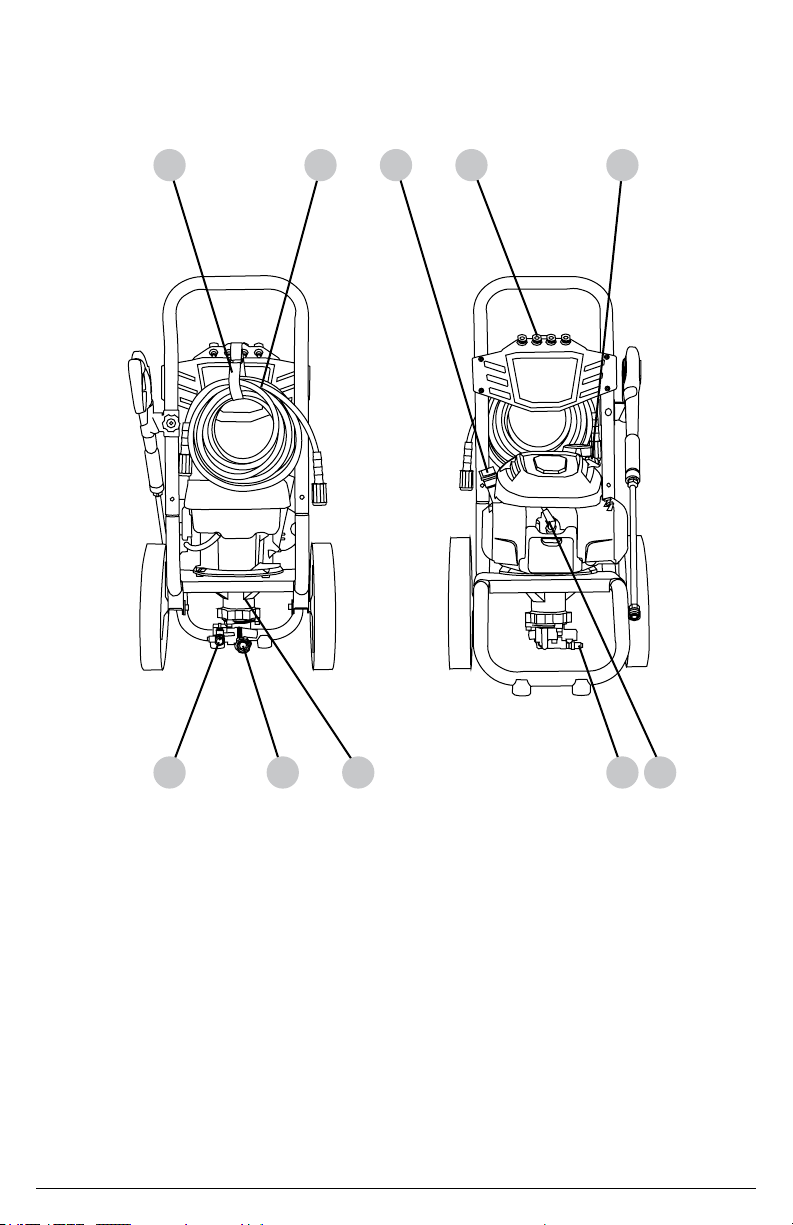

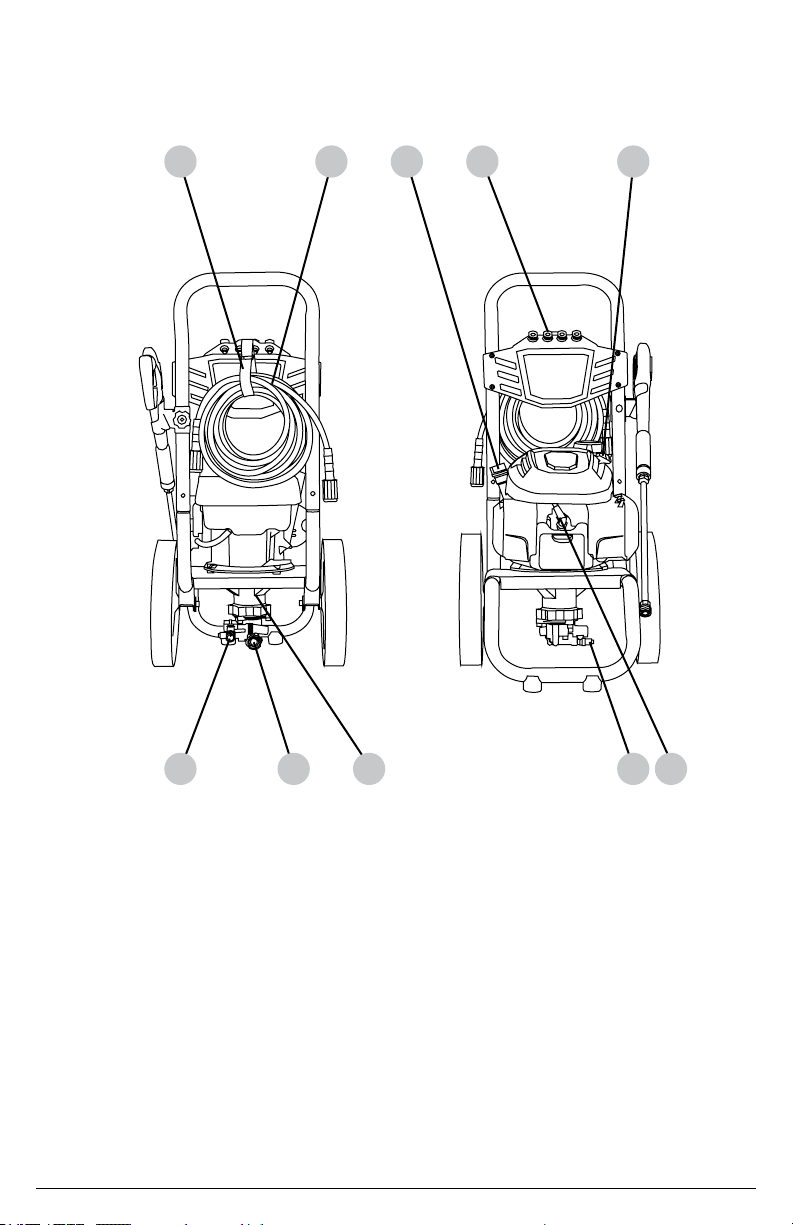

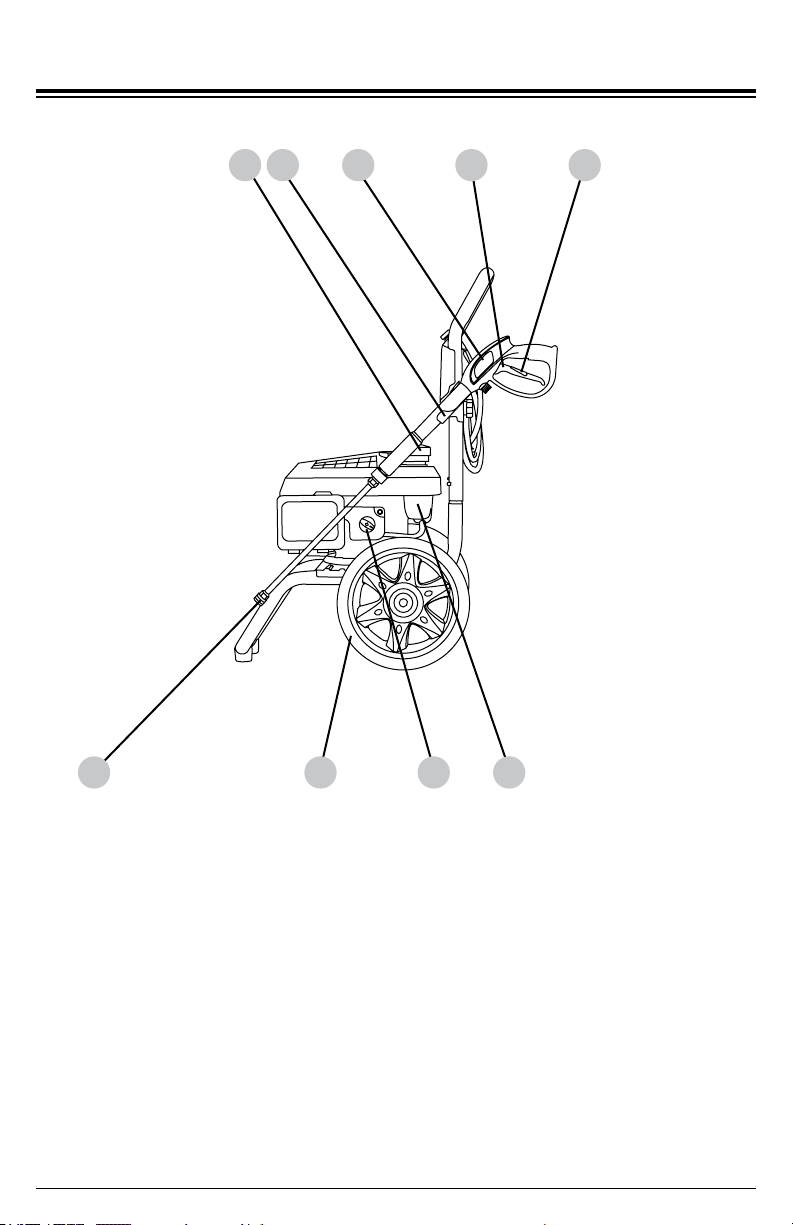

COMPONENT LOCATION

4 51 2 3

Page 8

8 96 7

1. Fuel ller cap

2. Spray gun holder

3. Spray gun

4. Spray gun trigger

5. Spray gun trigger lock

6. Spray wand quick connector

7. Wheel

8. Engine control switch

9. Fuel tank

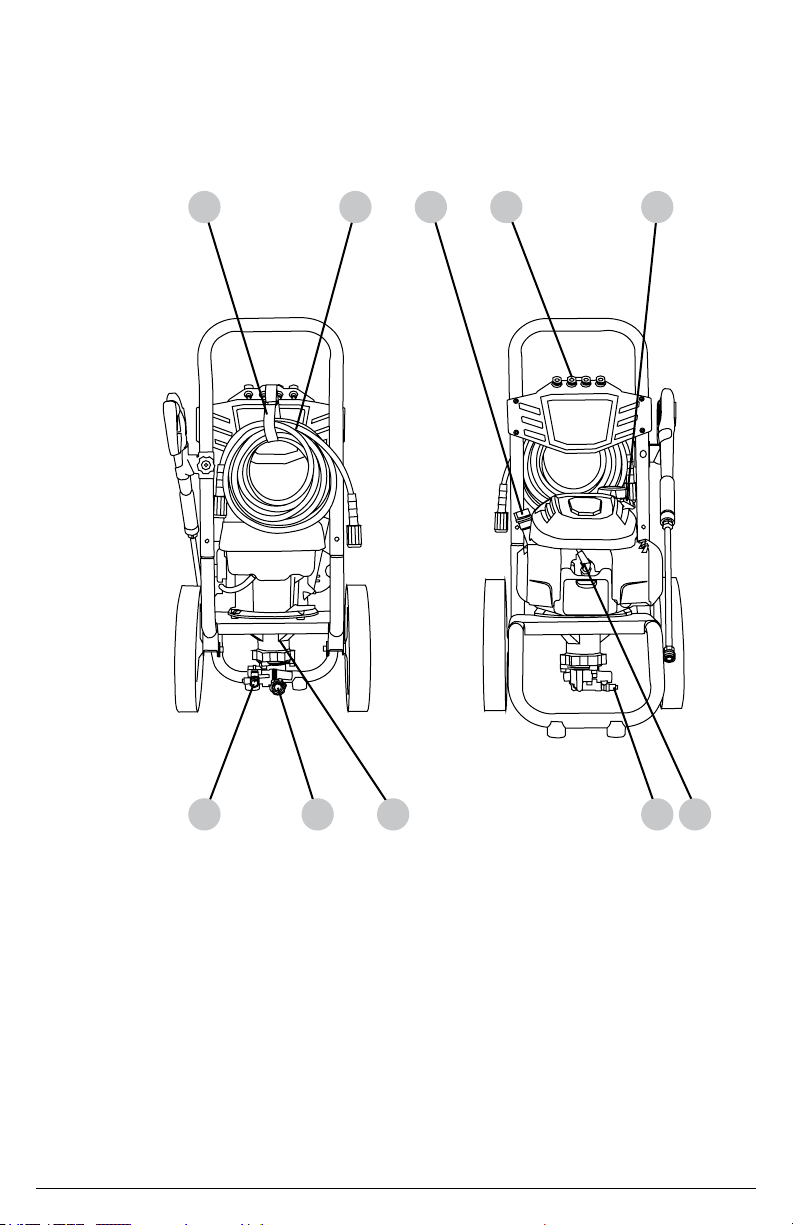

12 13 1410 11

Page 9

18 1915 16 17

10. Hose strap

11. High-pressure hose

12. Oil ller cap / dipstick

13. Nozzle holders

14. Engine starting recoil

15. High-pressure pump outlet

16. Garden hose coupler & water inlet lter

17. Pump

18. Thermal relief valve

19. Spark plug

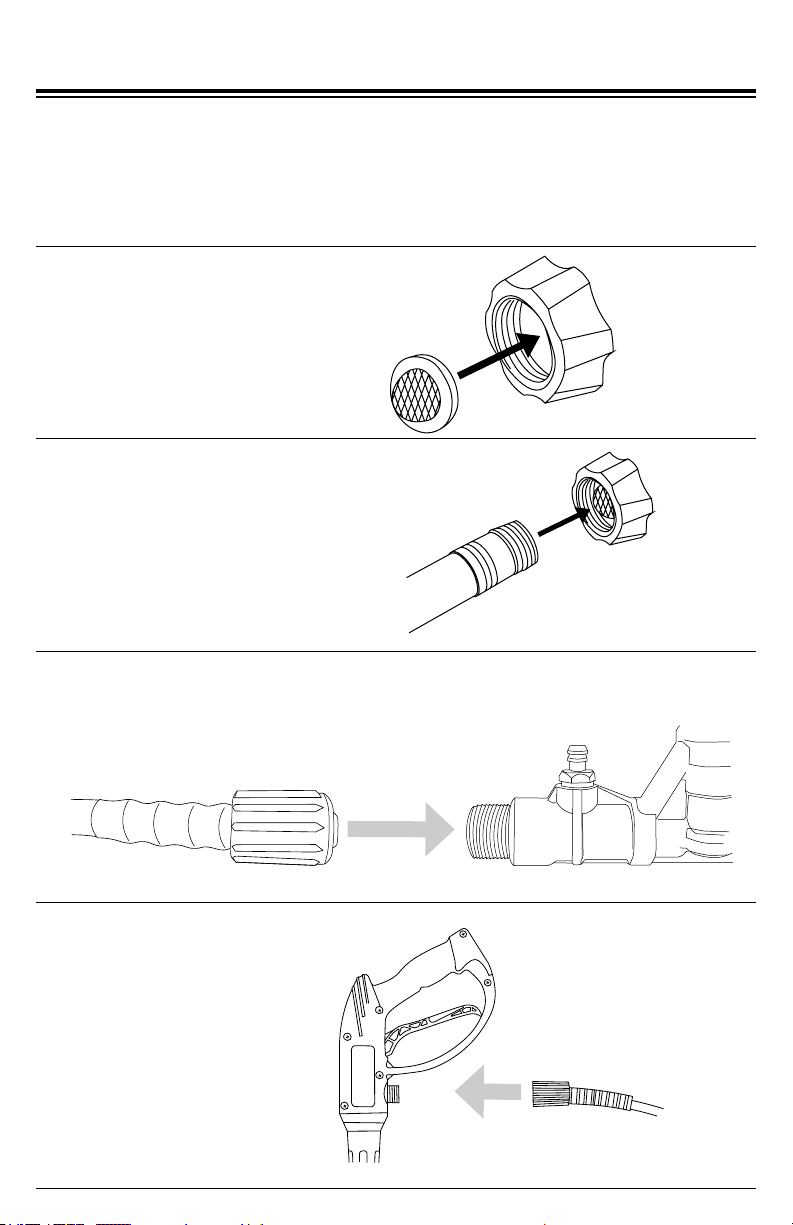

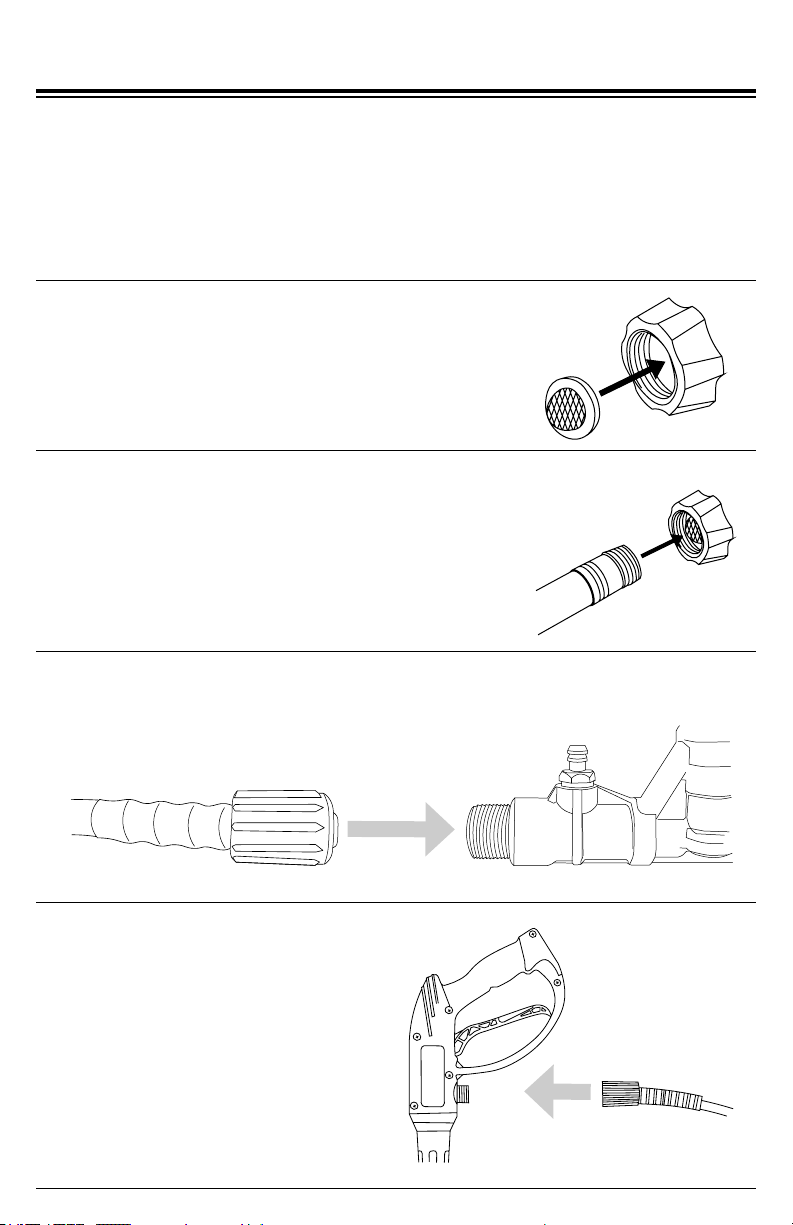

CONNECTING HOSES

Before connecting a water supply hose, be sure the water supply is capable of providing an
uninterrupted source of clean, cold water at a minimum rate of 5 gallons per minute (GPM)

and 20 pounds per square inch (PSI) of pressure. Once a proper water supply is secured,

follow the instructions below to connect both the water supply and high-pressure hoses to
the pressure washer.

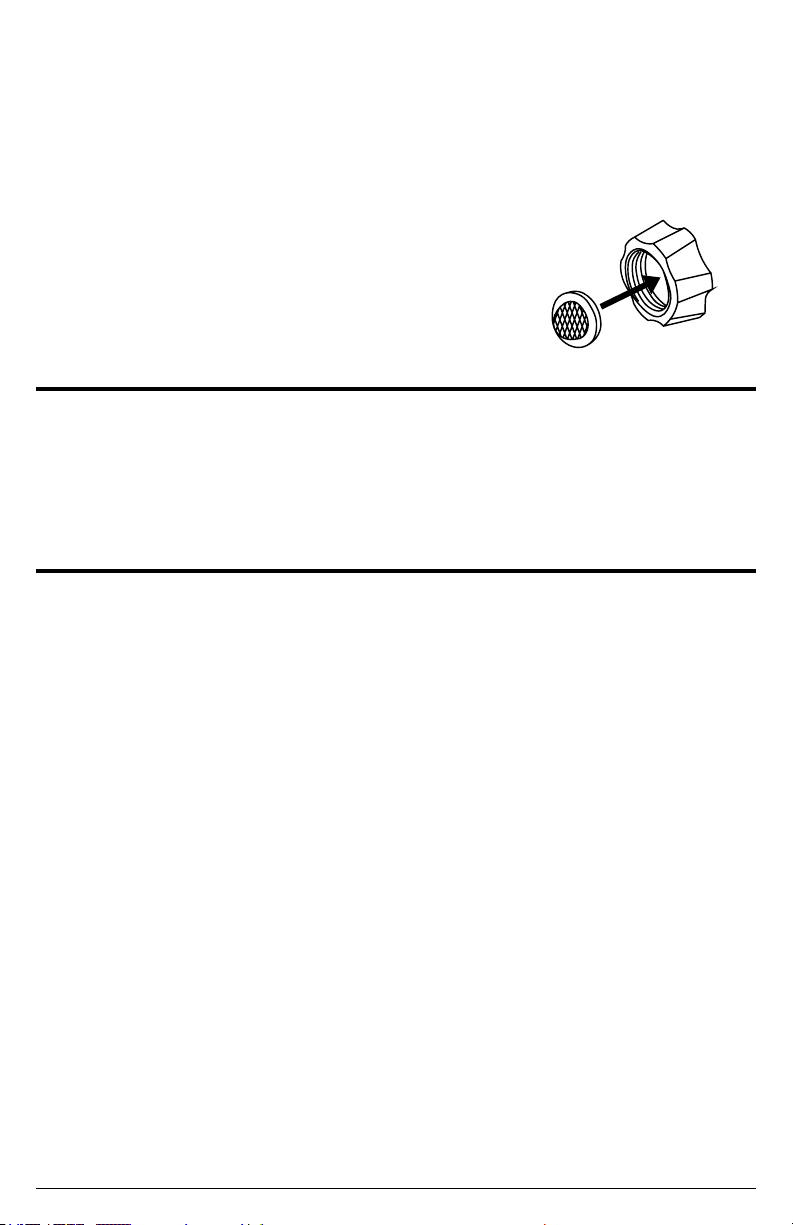

Verify the inlet screen is free of

1.
any dirt or debris and is in place
with the convex side facing out.

Turn on the water supply and

2.
run for 30 seconds to purge any
debris from the supply hose.

Then, turn o󰀨 the water supply

and thread the water supply hose
into the pump inlet.

Thread the high-pressure

3.
hose connector onto the pump
high-pressure outlet.

Thread the high-pressure

4.

hose connector onto the
spray gun.

Page 10

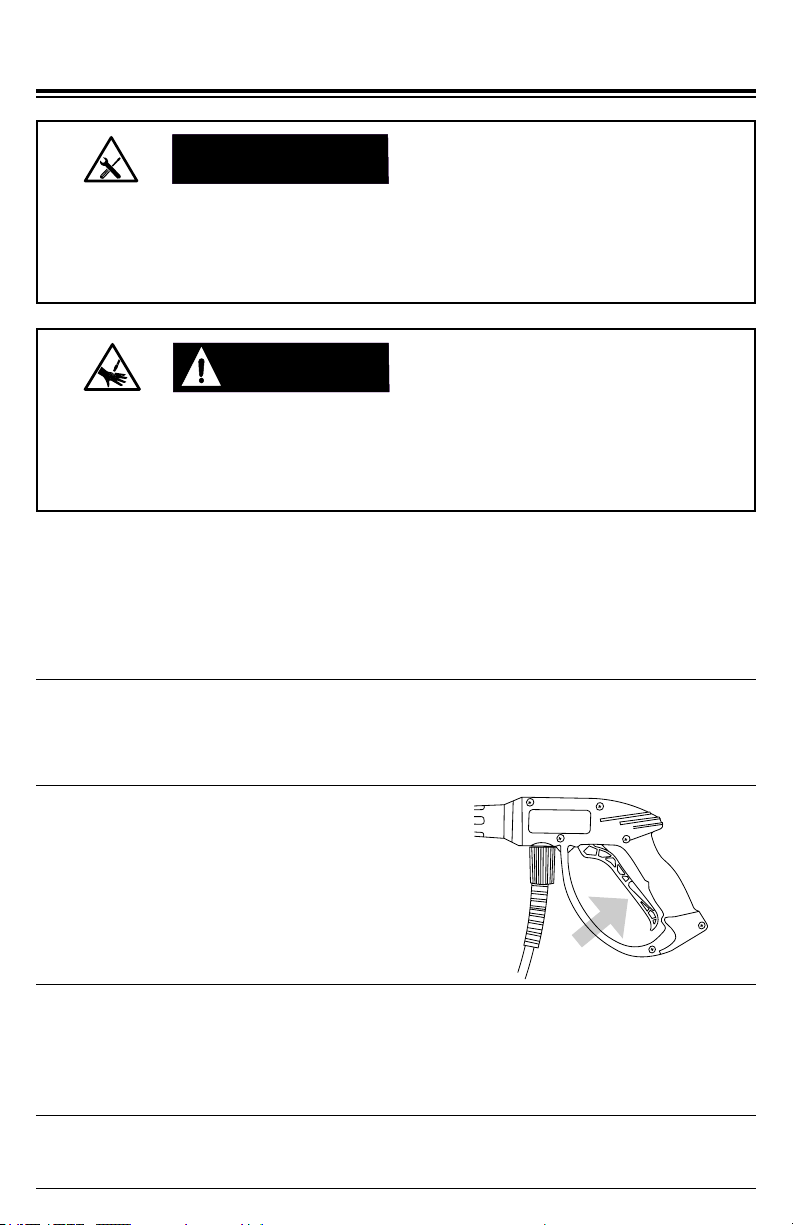

PURGING AIR FROM THE PUMP

NOTICE

Running a pressure washer pump without water will severely damage the pump seals
and other internal components. To avoid this hazard, make sure your water supply is
uninterrupted and at least 5 GPM at 20 PSI, and always purge the air your pressure
washer pump before starting the engine.

WARNING:WARNING:

The high pressures created by a pressure washer can cause uid injection injuries,

severe lacerations, amputations, and / or death. To avoid these hazards, always aim
the spray gun and lance in a safe direction when using the pressure washer and never

attempt to touch a leak in a high-pressure hose or tting.

A pressure washer pump is designed to operate with water owing through it. Water

lubricates and cools the internal components of the pump. Running a pressure washer pump
without water will severely damage the pump seals and other internal components. Damage
caused by running a pressure washer pump without water is not covered under warranty.
Be sure to follow the instructions below to correctly purge the air from your pressure washer
pump before starting the engine.

1. Connect all the hoses by following the steps outlined in the CONNECTING HOSES
section of this manual then turn on the cold water source.

PUMP PURGING

INJECTION INJURY

2. Aim the spray gun in a safe direction

then squeeze and hold the trigger for

at least 30 seconds or until the water
runs steady and all the air is purged
from the pump and hoses.

3. Check hoses and connections for leaks. If leaks are found, turn o󰀨 the machine, aim

the spray gun in a safe direction and squeeze the trigger to relieve any built up pressure
in the system. Never attempt to touch a leak in a high-pressure hose or tting. Never

attempt to repair a high-pressure hose.

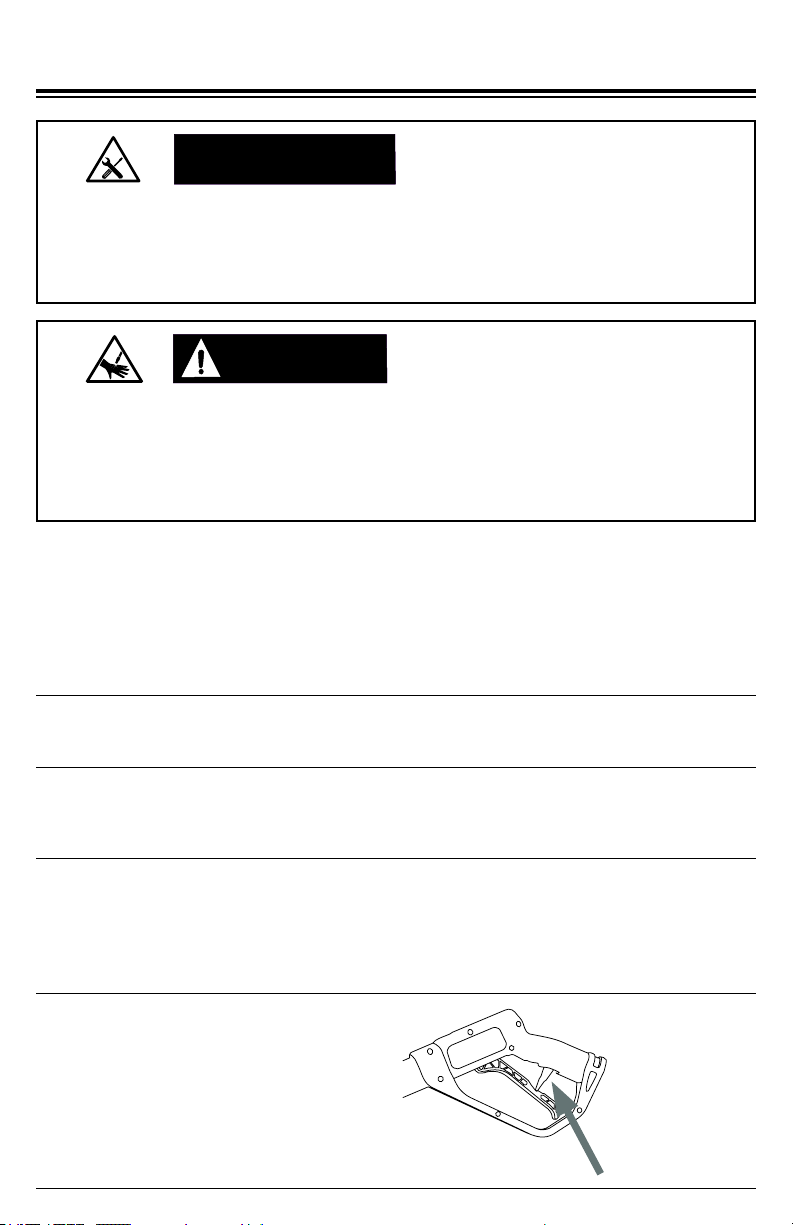

Engage the trigger lock.4.

Page 11

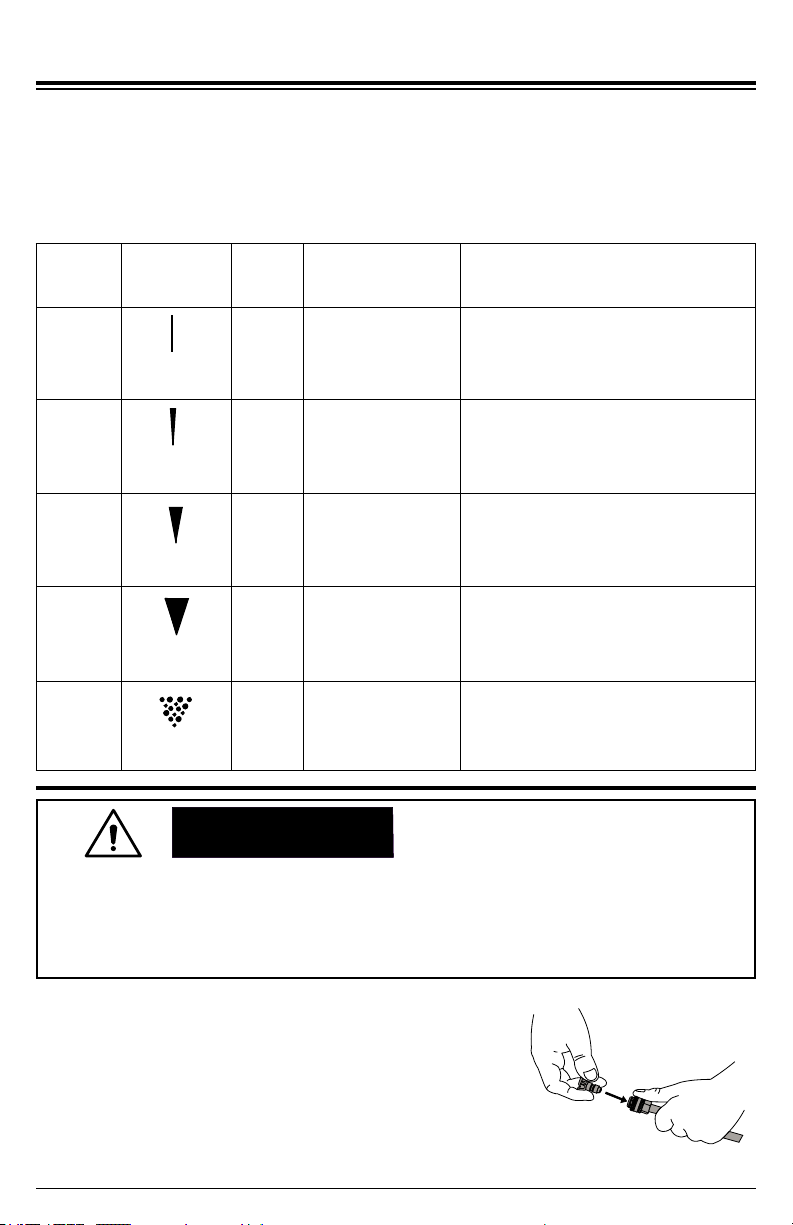

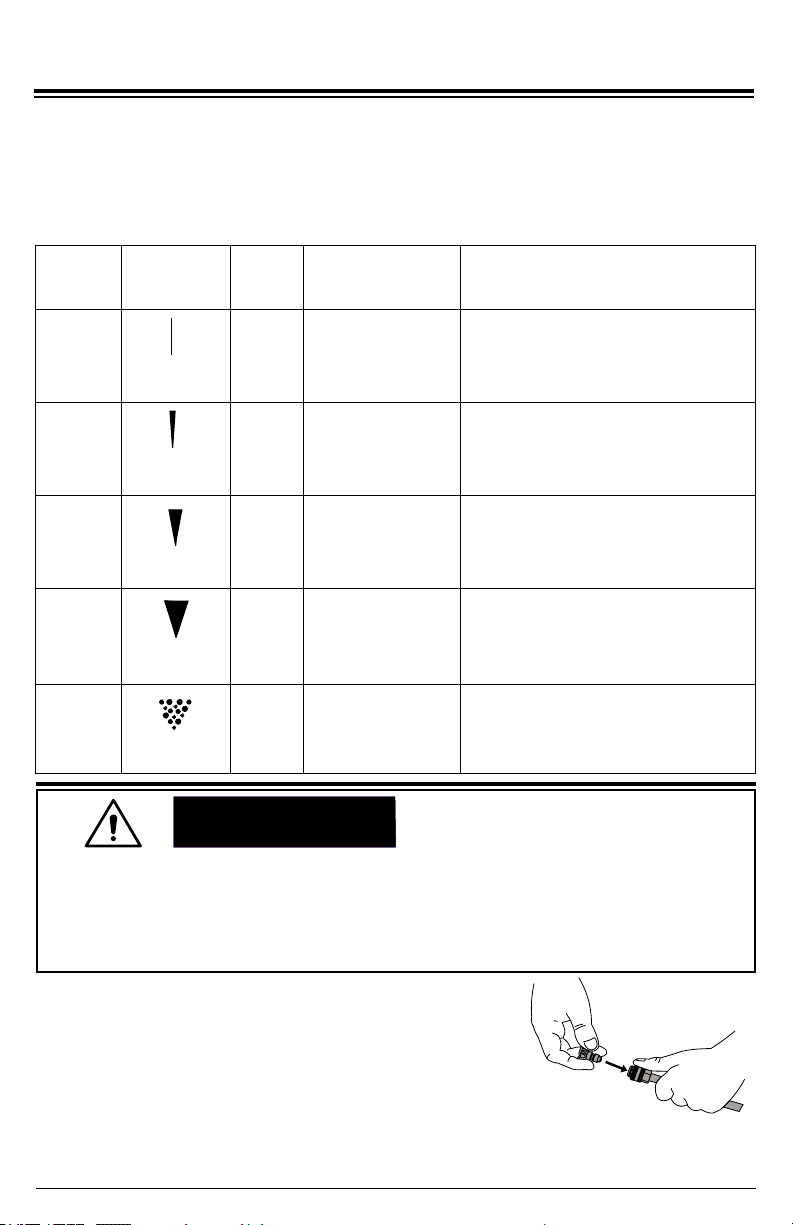

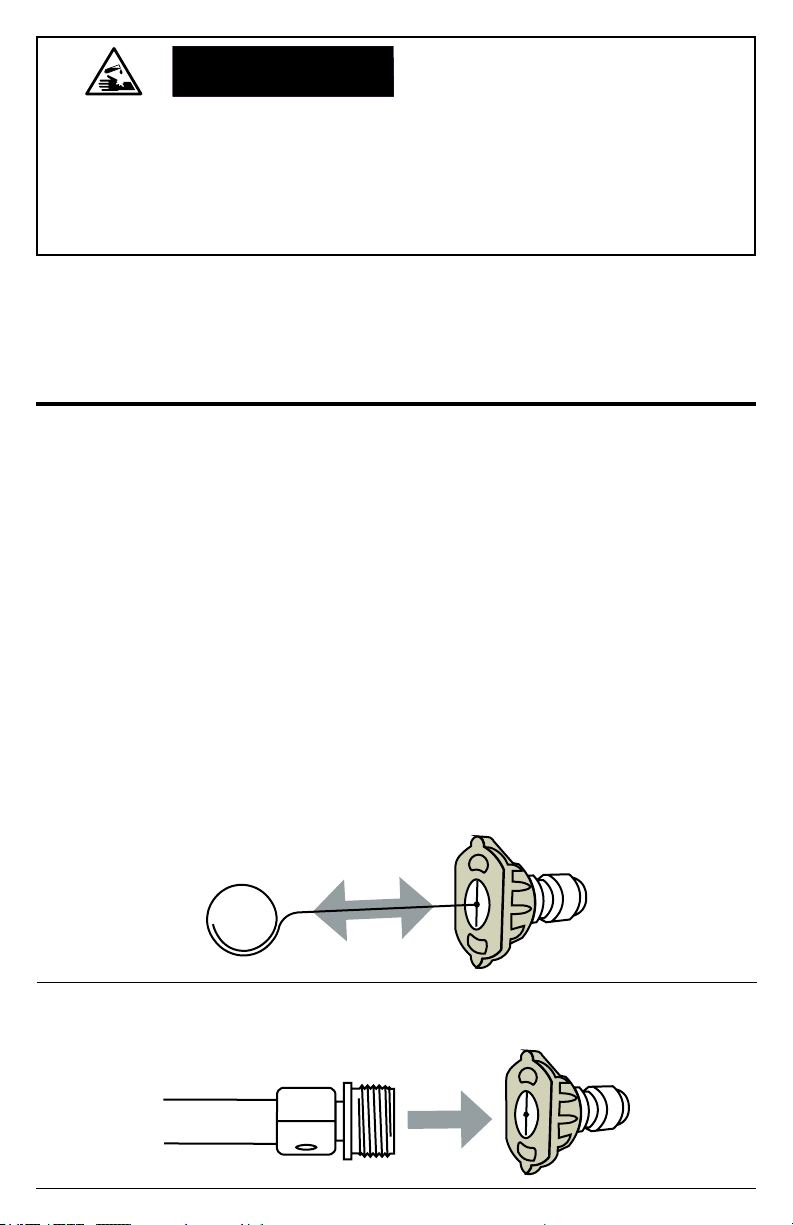

NOZZLES

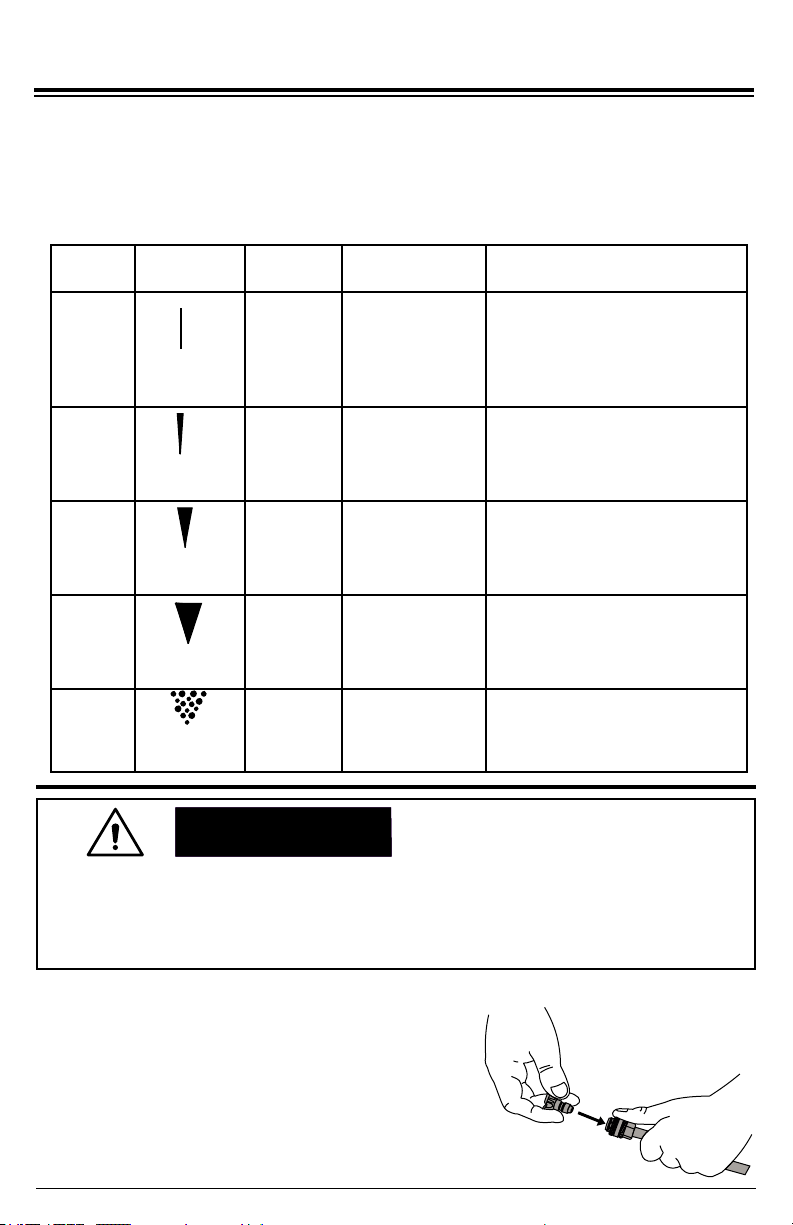

Nozzle Selection

The nozzles supplied with the pressure washer have specic spray patterns designed to
clean di󰀨erent surfaces. Using the incorrect nozzle can damage surfaces. Refer to the table

below to select the correct nozzle before using the pressure washer. NOTE: The selection
of nozzles included may vary with pressure washer models.

Color

Red 0°

Yellow 15°

Green 25°

White 40°

Black Soap

5-N-1

(if equipped)

O

0

HIGH

PRESSURE

O

15

HIGH

PRESSURE

O

25

HIGH

PRESSURE

O

40

HIGH

PRESSURE

SOAP

LOW

PRESSURE

Spray

Pattern

NOTICE

Uses Surfaces

Spot cleaning

hard, unpainted

Unpainted metal and concrete

surfaces and

high-reach

DO NOT use on wood.

areas

Intense

cleaning of

unpainted

surfaces

Standard

cleaning

nozzle for most

applications

Cleaning

painted or

delicate

surfaces

Applies

cleaning

solutions

Grills, driveways, concrete

and brick walkways, unpainted

brick and stucco

Yard tools, sidewalks, lawn
furniture, unpainted siding,

stucco, gutters, eaves,

concrete, and brick surfaces

Auto, truck, RV, marine, wood,

painted brick, painted stucco,

vinyl, and painted siding

Safe on all surfaces. Always

verify compatibility of cleaning

solution(s) prior to use.

SPRAY DAMAGE

High-pressure spray can damage plants and other surfaces. To avoid causing damage,
cover plants before spraying near them, refer to the Nozzle Selection table in this manual
for correct nozzle selection, and test surfaces before spraying to make sure they are
strong enough to withstand high-pressure spray.

Nozzle Installation

If the engine is running, make sure the trigger lock is
in the locked position before removing and installing
nozzles.

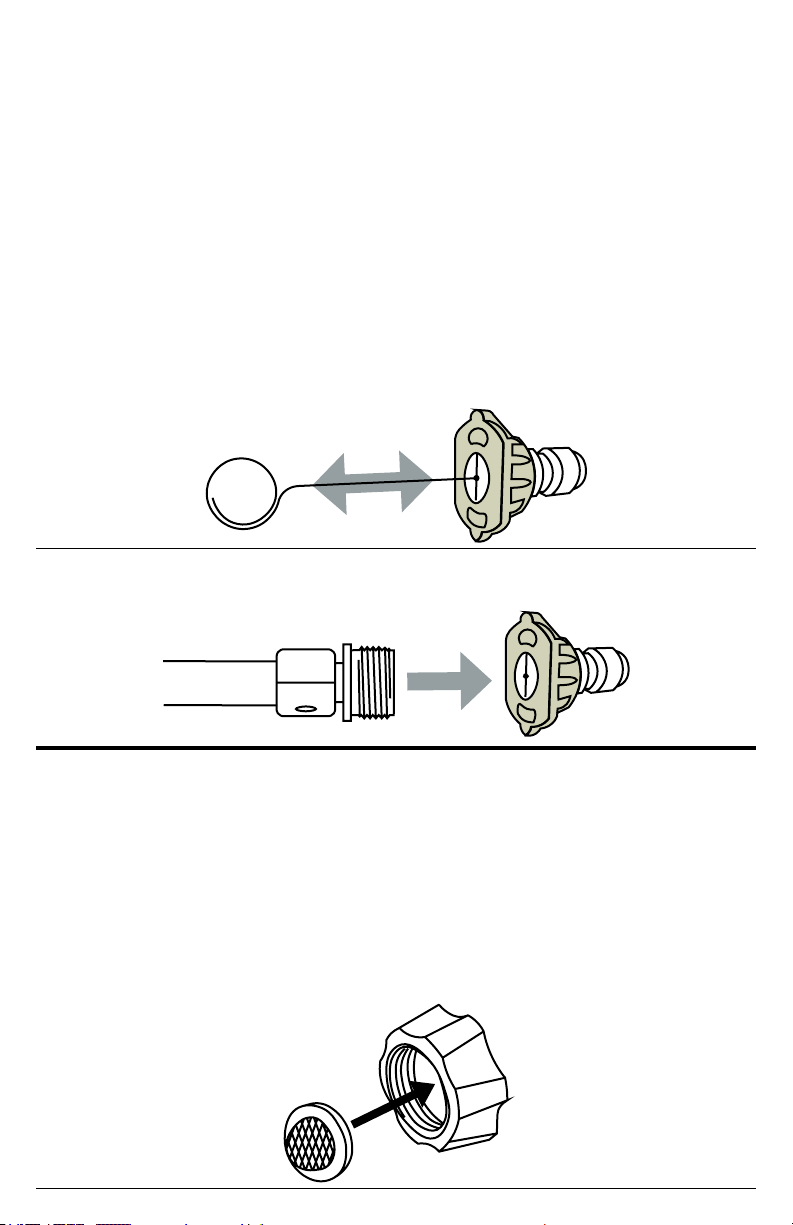

To place a nozzle into the spray wand, pull the quick-

connect coupler back, insert the nozzle, then release
the coupler allowing it to snap back in place. Once
installed, pull on the nozzle to make sure it secure.

Page 12

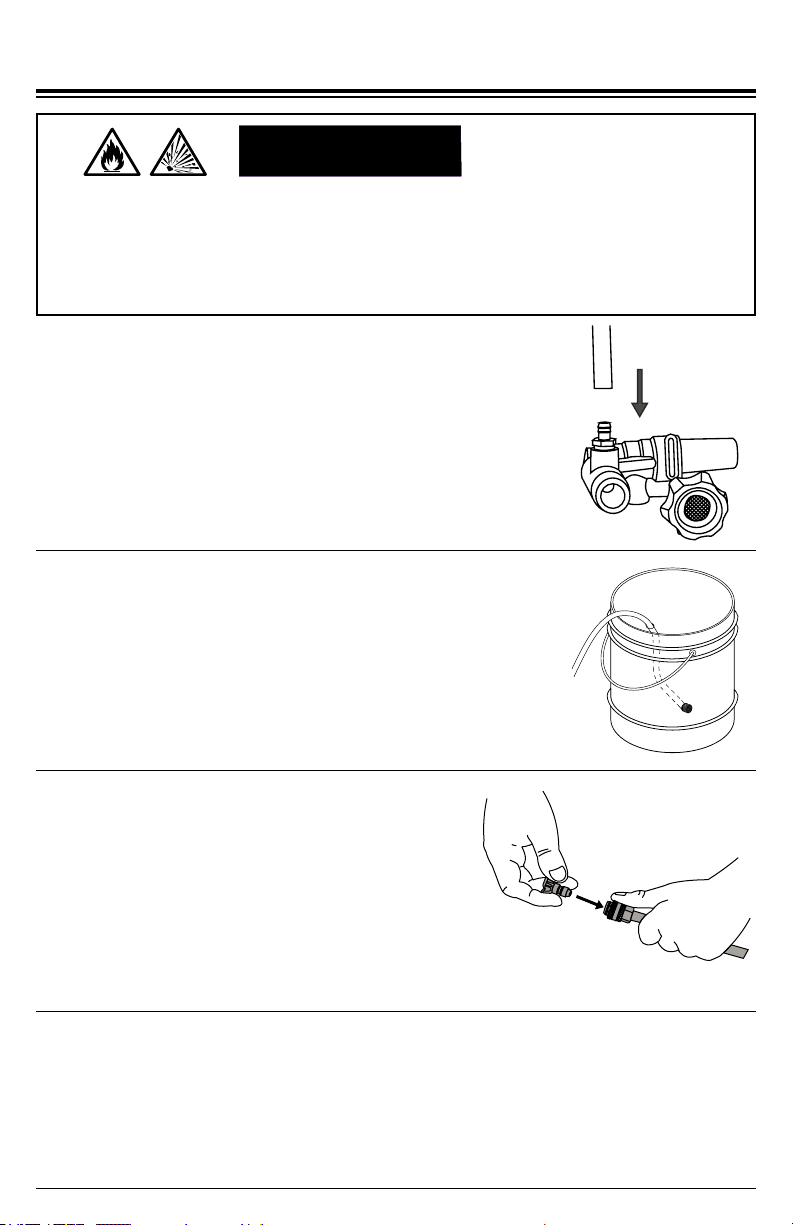

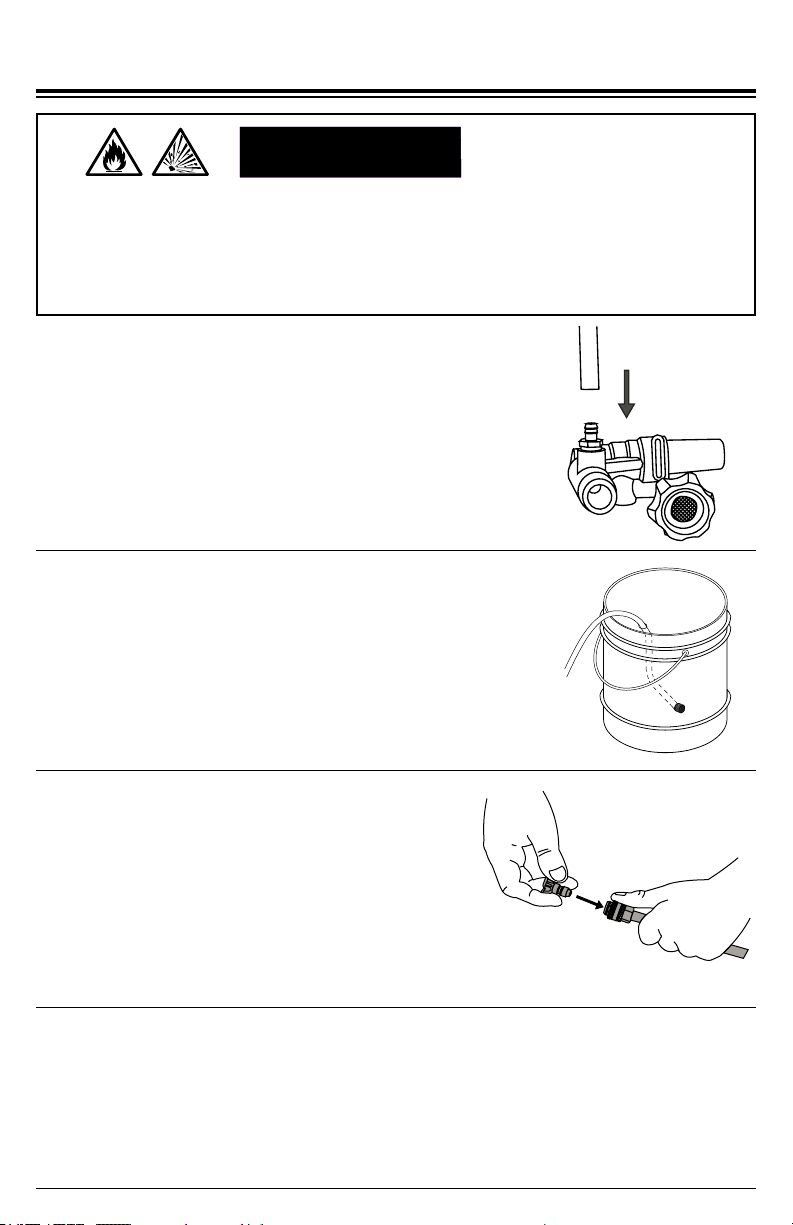

SOAP

USING CHEMICALS

NOTICE

Pressure washing with volatile, ammable, or corrosive liquids could cause pressure
washer damage, re, or explosion resulting in severe injury and/or death. To avoid these

hazards, use only approved soaps and chemicals, do not attempt to pressure wash with

volatile, ammable, or corrosive liquids, and NEVER use bleach.

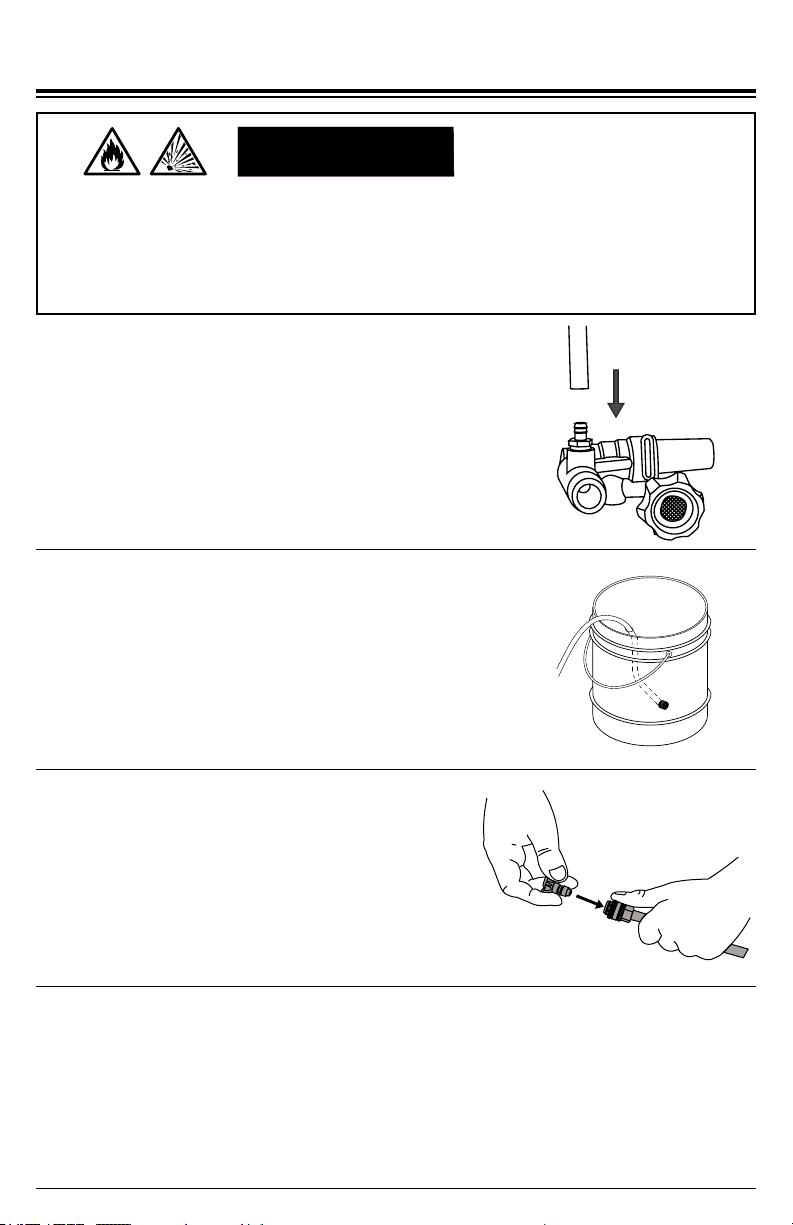

Attach the open end of the soap hose to the

1.

barbed tting on the pump.

Place the ltered end of the soap hose into a

2.
container of soap.

VOLATILE LIQUIDS

If the engine is running, make sure the trigger

3.
lock is in the locked position before removing and
installing nozzles.

Insert the black nozzle into the spray wand per the

4.
Nozzle Installation section of this manual. NOTE:
Soaps will not siphon if the black soap nozzle is
not installed on the spray wand.

After using soap, place the ltered end of the soap hose into a container of clean

5.

water and run pressure washer drawing clean water through the hose and pump
until the system is thoroughly rinsed. If soap or other chemicals remain in the pump,
the pump could be damaged. Pump damage from soap or chemical residue is not
covered under warranty.

Page 13

OPERATING CHECKLIST

Location

Place the pressure washer on a level surface outside in a well-ventilated area before

operating. Keep all ammable materials at least ve feet away from all sides of the product.

● Never use pressure washer inside a house, garage, or any other kind of enclosure even
if doors and windows are open. Run engine outside at least 20 feet (6 meters) away
from windows, doors, and vents. Carefully consider wind direction and air currents when
using pressure washer outside to avoid breathing in engine exhaust.

● Following the manufacturer’s instructions and recommendations, install battery operated
carbon monoxide alarms in any occupied buildings near the running engine.

● If you experience headache, nausea, dizziness, sleepiness, or weakness while pressure
washer is running, move to fresh air and seek medical attention immediately.

WARNING:WARNING:

Engine exhaust contains carbon monoxide, an odorless, colorless, poisonous gas.
Running an engine indoors will kill you in minutes. Never use this product inside a house,
garage, or any other kind of enclosure even if doors and windows are open. Run engine
outside at least 20 feet (6 meters) away from windows, doors, and vents. Carefully
consider wind direction and air currents when using this product outside to avoid breathing
in engine exhaust. Always use a carbon monoxide detector in any occupied buildings
near the running engine.

TOXIC FUMES

Page 14

High Altitude Operation

This engine will have proper engine performance and emission control when it is operated

at or below an altitude of 5000 feet (1524 meters). This engine requires a high-altitude

carburetor kit to ensure proper engine performance and emission control when operated
at altitudes above 5000 feet (1524 meters). Operating the machine with the wrong engine

conguration above 5000 feet (1524 meters) may increase its emissions, decrease fuel
e󰀩ciency, and hurt performance. To obtain a high altitude carburetor kit, contact your

nearest authorized service center.

NOTICE

Operating the engine with a high-altitude carburetor jet kit at an altitude below 5000 feet
(1524 meters) will cause the engine to run too hot. Overheating the engine could result
in serious engine damage. To avoid this hazard, make sure the correct carburetor kit is
installed and the air/fuel mixture is set correctly for your altitude.

ALTITUDE

Operating Conditions

Before each use, check for loose or damaged parts, leaks, and/or any other condition

that may a󰀨ect proper operation. Repair or replace all damaged and/or defective parts

immediately. Always keep all safety guards in place and in proper working order. For safety
reasons, the manufacturer recommends all maintenance and repairs be performed by an
authorized service center.

Before starting engine, remove any excessive dirt and debris from cooling vents, exhaust,
and starter recoil areas. Always operate the pressure washer on a level surface and never
move or tip the pressure washer while operating. Use pressure washer only for its intended

purpose. If you have questions about the proper use of your pressure washer, please

contact customer support at 1-877-362-4271 or [email protected].

WARNING:WARNING:

Untrained adults and children can be seriously injured or killed if allowed to incorrectly
operate or play with running pressure washer. To avoid these hazards, be sure anyone
operating the pressure washer receives proper instructions, understands safe operation,
and has read the owner’s manual before operating this product. Do not let children
operate the pressure washer without parental supervision. Keep children and pets away

from the pressure washer while it is running. Always turn o󰀨 the pressure washer before

leaving the area.

UNTRAINED OPERATION

WARNING:WARNING:

Failure to inspect this product before use could create a hazardous situation resulting
in product damage, serious injury, and/or death. To avoid these hazards, inspect the
pressure washer before each use. Check for loose or damaged parts, signs of oil or

fuel leaks, missing guards, plugged cooling vents, or any other condition that may a󰀨ect

proper operation. Repair or replace all damaged or defective parts and keep all safety
guards in place and in proper working order before using the pressure washer.

Page 15

INSPECT BEFORE OPERATING

WARNING:WARNING:

The high pressures created by a pressure washer can cause uid injection injuries,

severe lacerations, amputations, and / or death. To avoid these hazards, always aim
the spray gun and lance in a safe direction when using the pressure washer and never

attempt to touch a leak in a high-pressure hose or tting.

INJECTION INJURY

CAUTION:CAUTION:

A running engine produces heat. The surfaces of the engine, other related components,
and engine exhaust gas get hot enough to cause mild moderate burns or ignite materials
on contact. To avoid burns, do not touch engine surfaces or exhaust gases while
operating and allow engine to cool completely before moving, touching, or performing

any maintenance. To avoid a re, keep all ammable materials at least ve feet away

from all sides of the product.

WARNING:WARNING:

This product has many parts that move at high speeds. Moving parts can cause crushing
injuries, broken bones, severe lacerations, and/or traumatic amputations. To prevent

injury, never place ngers, hands, feet, or other body parts near running engine. Never
operate product with covers, shrouds, or other guards removed. Do not wear loose-tting

clothing, dangling drawstrings, or any other hanging items that could become entangled
in moving parts while operating. Tie up long hair and remove jewelry before operating.

HOT SURFACES

MOVING PARTS

Checking the Engine Oil

CAUTION:CAUTION:

Hot oil can cause serious burns. To prevent getting burned when changing or checking the
engine oil, wear appropriate gloves and change the oil when the engine is warm but not hot.

NOTICE

The low oil sensor (if equipped) will automatically stop the engine when the oil level falls

below the safe limit. To avoid an unexpected shutdown, check the oil level before each

use, ll to the upper limit, and always operate engine on a level surface.

Page 16

HOT OIL

LOW OIL SENSOR

NOTICE

The engine is shipped from the factory without oil. Running the engine without oil will
result in severe engine damage and void the warranty. To avoid causing engine damage

and voiding the warranty, ll the engine with the recommended oil type before starting.

FILL ENGINE OIL BEFORE USE

NOTICE

Oil is a major factor in the performance and service life of any engine. Using the incorrect
oil may damage the engine and void the warranty. To avoid causing engine damage and

voiding the warranty, check and change oil as required using the correct engine oil.

1. Check oil with pressure washer on a level surface and the engine o󰀨.

2. Unscrew the engine oil dipstick and pull it out, then wipe dipstick clean.

Place clean dipstick into ller neck but do not thread it in, leave it rest it on the ller neck.

3.

4. Remove the dipstick from ller neck and check oil level. Oil level should be at the upper oil
limit on the dipstick.

5. If level is low, add the recommended oil to the crankcase until the level reaches the upper
limit on the dipstick. See the engine manual for recommended oil.

6. Install the dipstick and tighten cap by threading it into the ller neck.

USE CORRECT ENGINE OIL

Page 17

Upper Oil Limit

Lower Oil Limit

Checking Fuel

WARNING:WARNING:

Gasoline is highly ammable and gasoline vapors are extremely explosive. Fire and
explosions can cause severe burns and/or death. Keep gasoline away from ames,

sparks, and other ignition sources. Refuel outdoors in a well-ventilated area with the
engine stopped and cool. Wipe up any spilled gasoline and allow engine to dry before

starting. Keep a re extinguisher handy while refueling. Do not operate engine with leaks
in the fuel system. Do not store gasoline near other ammable materials.

NOTICE

Old gasoline can create deposits that clog fuel systems causing hard starting and poor
performance. Damage caused by old fuel is not covered by warranty. To minimize
deposits, avoid old fuel related performance issues, and prevent costly repair work, do
not use gasoline that is older than 30 days.

NOTICE

Using gasoline with an alcohol blend greater than 10% (E10) will damage the engine.
Damage caused by using an alcohol blend of 15% (E15), 85% (E85), or any other alcohol
blend higher than 10% (E10) is not covered under warranty. To avoid engine damage
caused by an alcohol blend that is too high, use gasoline with 10% (E10) alcohol or lower.

REFUELING

OLD GASOLINE

ALCOHOL BLENDS

NOTICE

The use of fuel system cleaning additives can damage the engine and fuel systems.
Damage caused by the use of fuel system cleaning additives is not covered by warranty.
To avoid engine and fuel system damage, do not use any fuel system cleaning additives.

Page 18

GASOLINE ADDITIVES

NOTICE

It is important to prevent gum deposits from forming in essential fuel system parts, such

as the carburetor, fuel lter, fuel hose or tank during storage. Alcohol-blended fuels (also

called gasohol, ethanol, or methanol) attract moisture, which leads to separation and
formation of acids during storage. Acidic fuel and gum deposits can damage the engine’s
fuel system while in storage. Damage caused by the use of old, stale, or contaminated
fuel are not covered under warranty.

GASOLINE STORAGE

NOTICE

Overlling the fuel tank can result in carbon canister damage (if equipped), poor engine
performance, and void the warranty. To avoid these hazards, do not ll the fuel tank

above the maximum level.

1. Check fuel with the engine o󰀨 and pressure washer on a level surface.

2. Remove fuel tank cap, check fuel level, then ll fuel tank if needed. For fuel cap location
see the COMPONENT LOCATIONS section of this manual.

3. Do not use gasoline that is older than 30 days. Use only clean and fresh regular unleaded
gasoline with a minimum octane rating of 87. Do not mix oil with gasoline. Do not use
gasoline that contains more than 10% ethyl alcohol. E15, E20, and E85 are not approved
fuels and should not be used.

4. Do not to ll the fuel tank above the maximum fuel level to allow room for fuel expansion.
For fuel capacity see the SPECIFICATIONS section of this manual.

5. Replace fuel tank cap. Never run engine without fuel cap installed.

NOTE: Using a fuel stabilizer (sold separately) when storing gasoline can help prevent
problems related to storing ethanol alcohol blended gasoline. Always follow the instructions
provided by the fuel stabilizer manufacturer to mix and use correctly.

DO NOT OVERFILL FUEL TANK

Page 19

Maximum Fuel Level

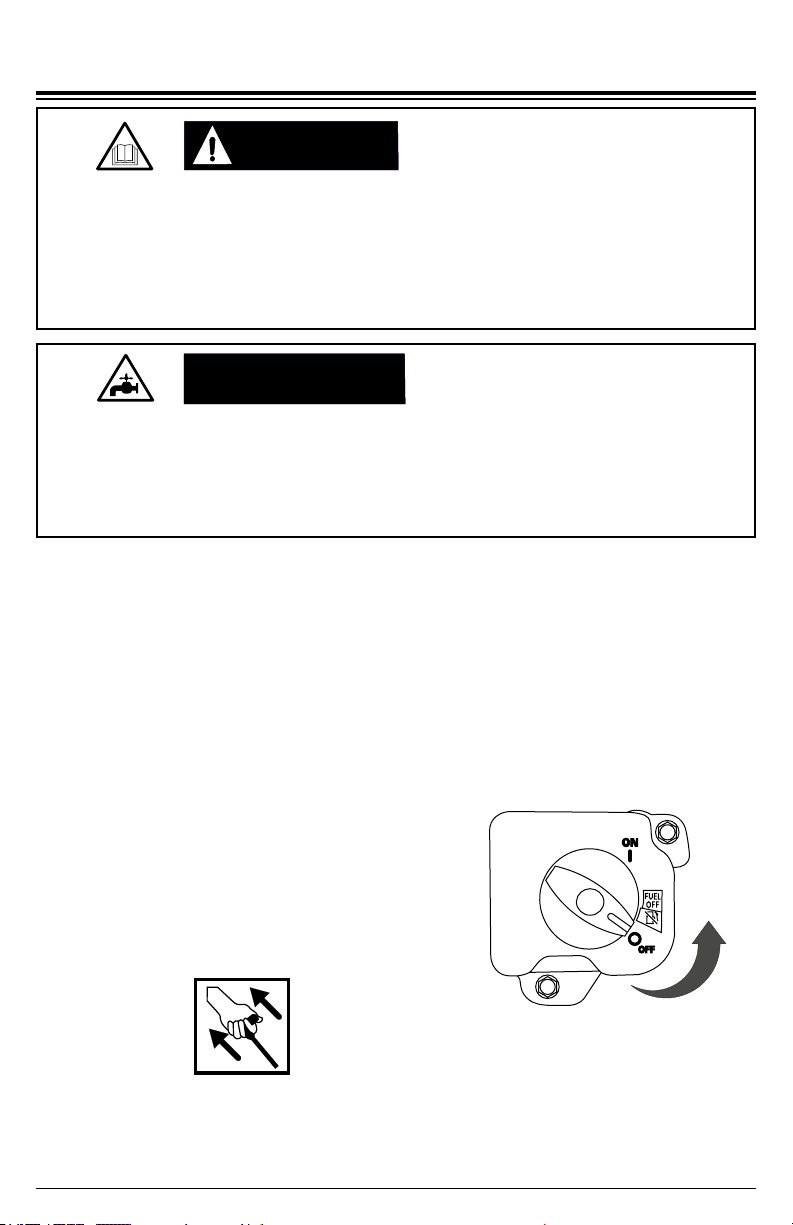

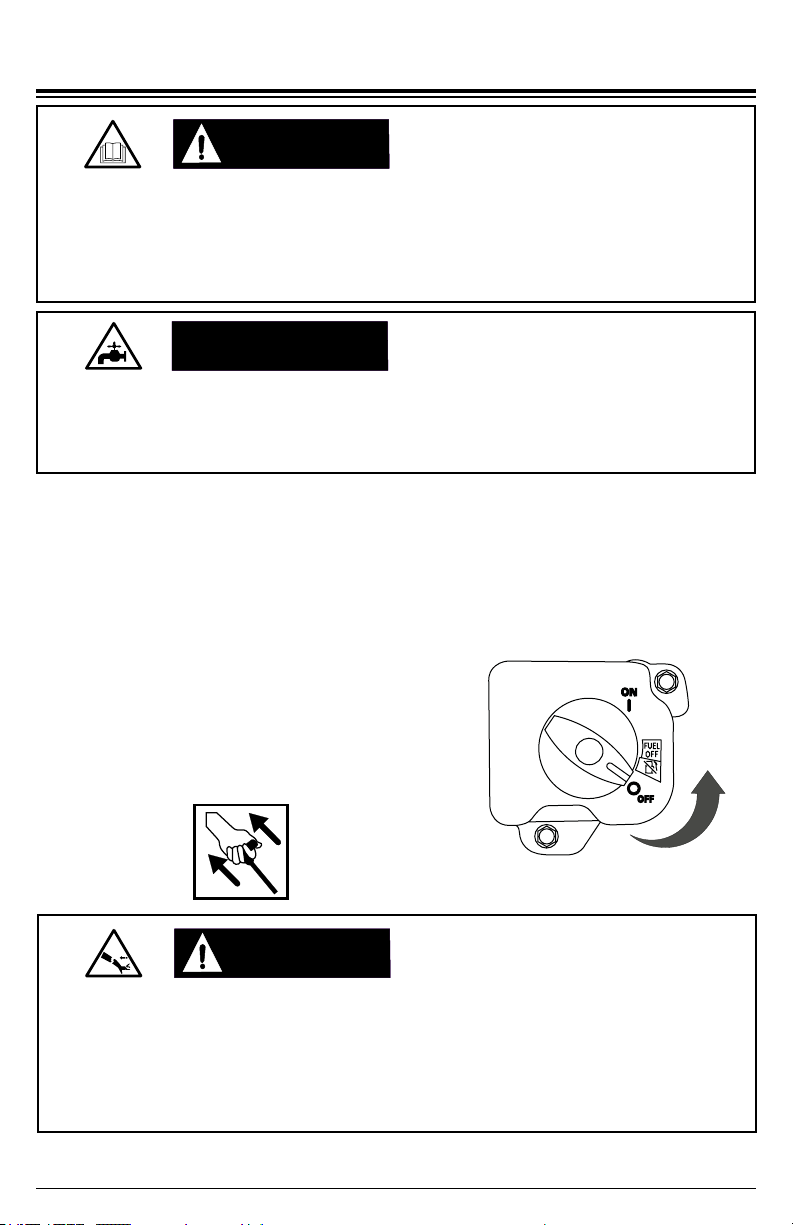

STARTING THE ENGINE

WARNING:WARNING:

Attempting to start the engine incorrectly or using the pressure washer incorrectly can
result in engine and/or pressure washer damage, and may cause serious injury or death.
To avoid these hazards, be sure to read, understand, and follow the steps outlined in the
OPERATING CHECKLIST section of the owner’s manual before starting the engine, and
follow all the guidelines for proper use of the pressure washer.

NOTICE

Running the pressure washer for more than two minutes without the spray gun trigger
pulled will overheat the pump and possibly cause damage. The thermal relief valve will
open and spray water to help cool the pump as it overheats. To avoid overheating the

pump, shut o󰀨 the engine if not being used for longer than two minutes.

OPERATING CHECKLIST

PUMP DAMAGE

Starting the Engine

1. Complete the steps in the OPERATING CHECKLIST section of this manual before
starting the engine. Failure to do so could cause damage to the pump or engine. If

needed, refer to your Engine Owner’s Manual for specic starting instructions.

The water source should be connected, turned on, any air purged from the system,
and the trigger lock placed in the locked position.

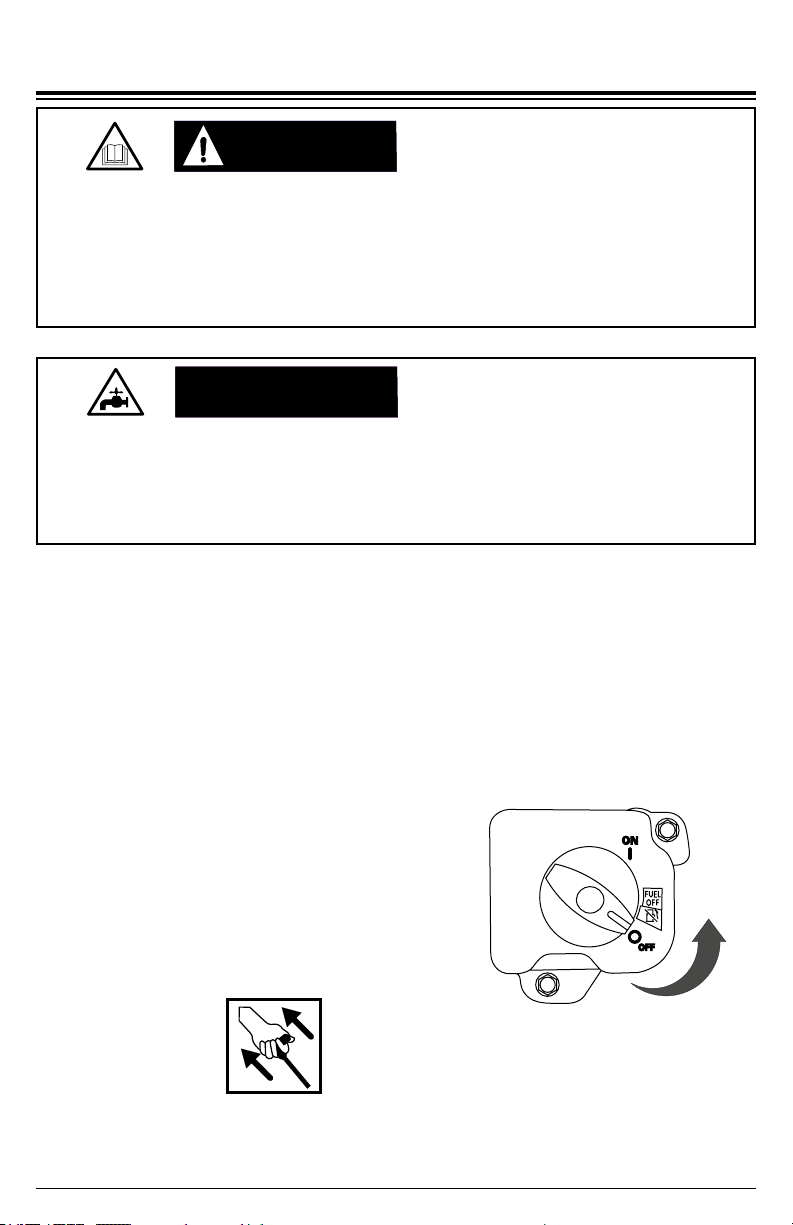

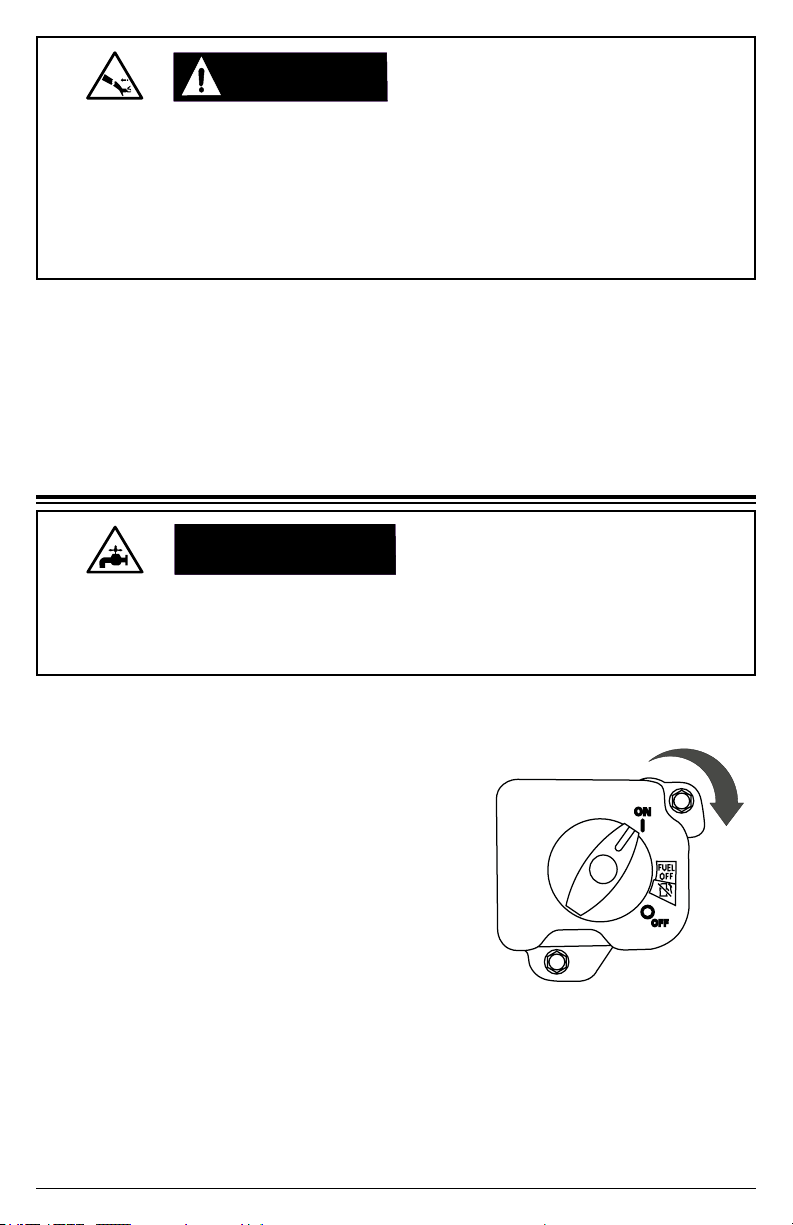

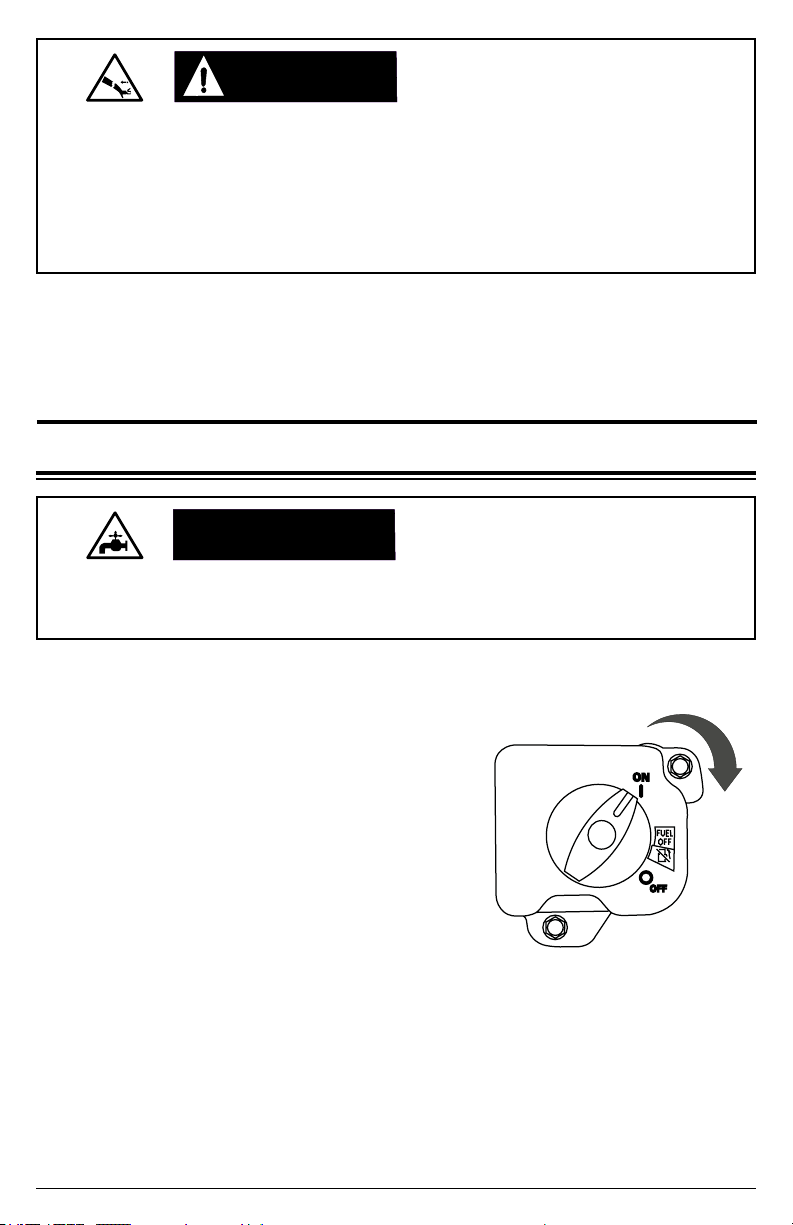

2. Rotate the engine switch to the ON position.

3. Pull the recoil slowly until resistance is felt,
then pull rapidly to start the engine.

WARNING:WARNING:

Rapid retraction (also known as kickback) of the engine recoil starter cord will pull your
hand and arm towards the engine faster than you can let go of the handle resulting
in sprains, broken bones, lacerations, and/or traumatic amputations. Kickback is often

caused by internal engine failure, and/or improper starting techniques. To avoid kickback

follow the appropriate maintenance schedule, starting instructions and have repair work
done by an authorized service center.

4. Allow engine to warm for 1-2 minutes before using the product.

Page 20

RAPID RETRACTION

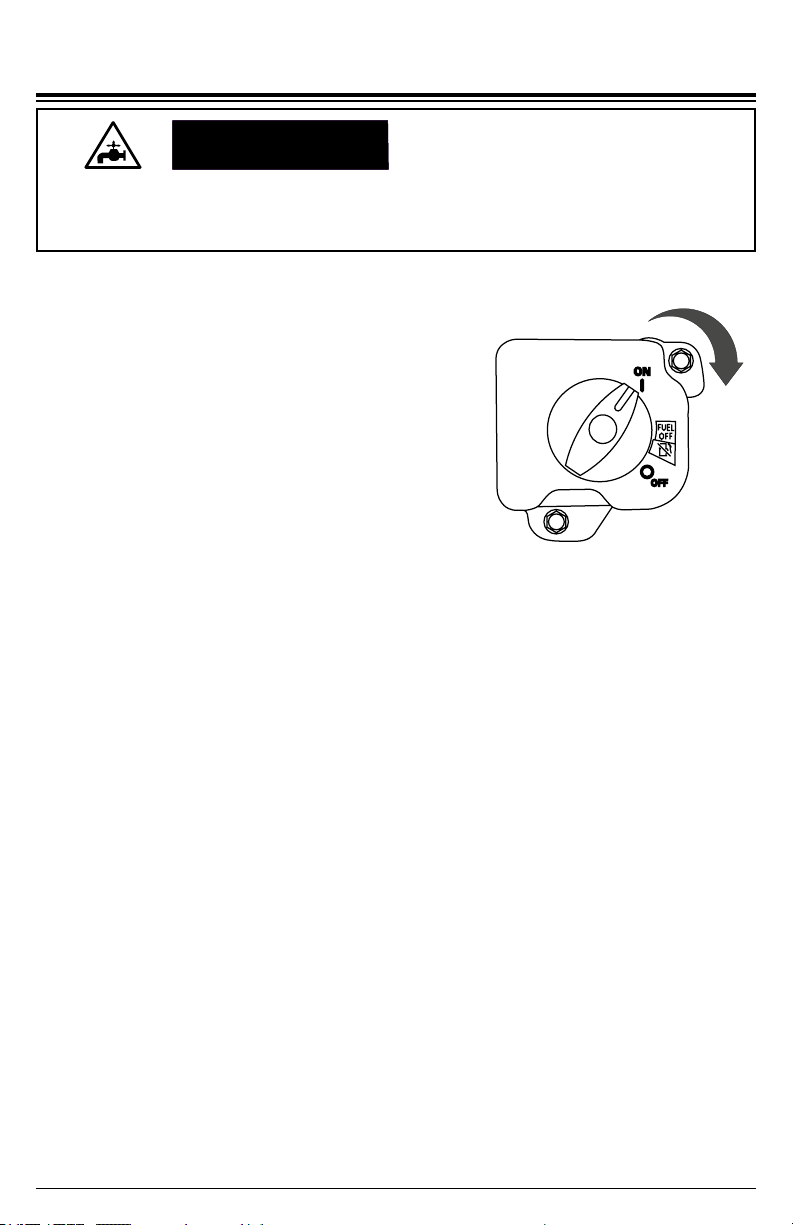

SHUTTING OFF THE ENGINE

NOTICE

Turning o󰀨 the water supply to your pump with the engine running will damage the pump.

Damage caused by running the pump without water is not covered under warranty. To

avoid this hazard always turn o󰀨 the engine before shutting o󰀨 the water supply.

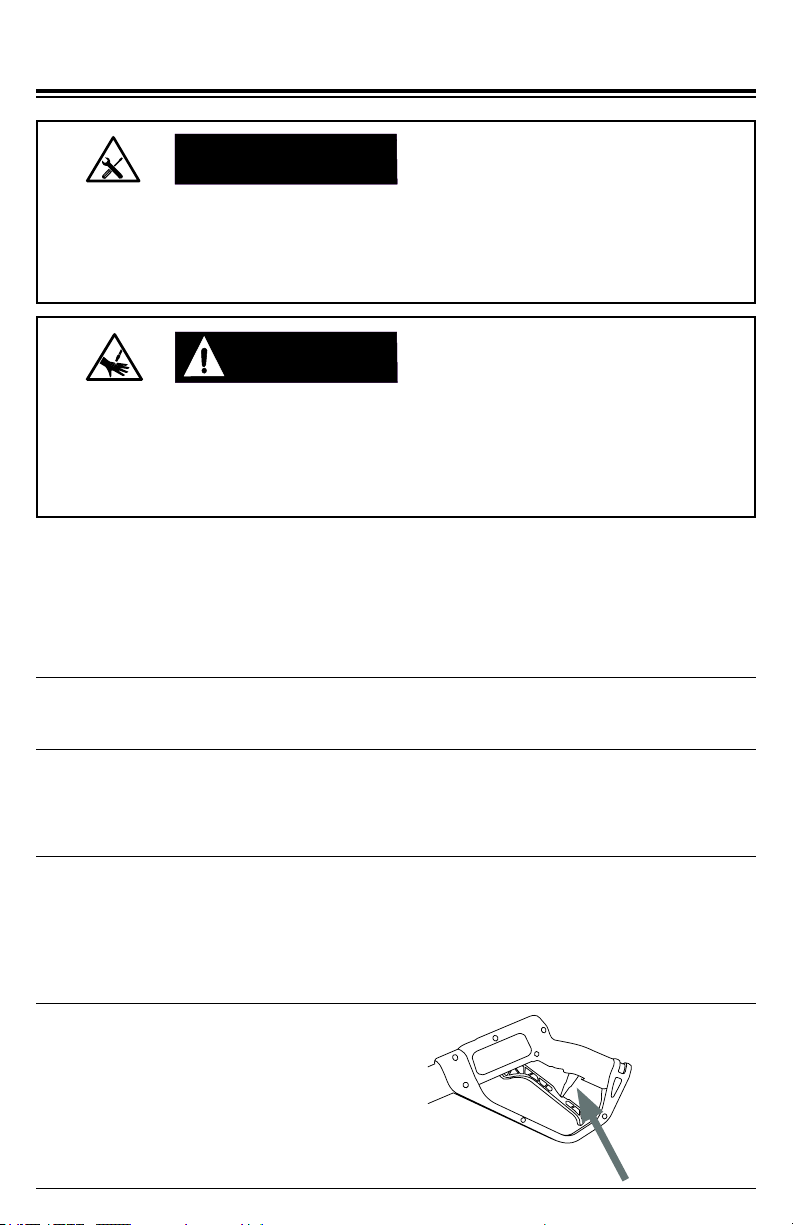

1. Set the trigger lock on the spray gun.

2. Rotate the engine switch to the OFF position.

3. Turn o󰀨 the water supply.

4. Release the trigger lock then squeeze the spray

gun trigger to relieve the pressure in the hose and
pump.

5. Allow the engine to cool completely before handling and storage.

PUMP DAMAGE

Page 21

OPERATION TIPS

Terms

● PSI – Stands for pounds per square inch and measures the water pressure or stripping
power produced by the pressure washer. The higher the PSI number, the greater the
pressure and stripping power produced.

● GPM – Stands for gallons per minute and measures the ow rate of the water. The

higher the GPM, the greater the ow or rinsing power produced.

● CU – stands for cleaning units. PSI x GPM = CU. Measures performance e󰀩ciency of
the pressure washer. Generally, the higher the CU, the more powerful and e󰀩cient the

machine is.

Preparation

● Read all warnings and instructions in this and all other manuals that came with the
pressure washer.

● Remove all toys, bikes, lawn furniture, etc. from the work area if they should not be
sprayed.

● Sweep any loose dirt and debris from the surface you will be pressure washing.

● Cover nearby plants to avoid damaging them with pressure washer spray.

● Lay tarps down to collect paint chips and other debris that get blown o󰀨 by spray. Exterior
surfaces of houses built before 1977 may produce lead paint chips that will have to be
collected and properly disposed of at a hazardous waste facility.

● Cover or avoid spraying windows as high-pressure spray can break them.

Pressure Washing

● A wider spray equals faster cleaning, while tighter spray equals deeper cleaning.

● Do not aim the nozzle straight at a surface. Hold the wand at a 45-degree angle to the
surface at a distance that cleans well without causing damage.

● Keep the nozzle about 4-feet away from siding to prevent damage to surfaces.

● Start washing siding at the bottom and work your way up, then rinse from the top down.

● Avoid driving water up behind siding.

● Use overlapping strokes for even cleaning.

● Work in smaller areas and do not let soap dry on surfaces.

Page 22

TROUBLE SHOOTING

ISSUE POSSIBLE CAUSE SOLUTION

The fuel tank is empty. Add fresh fuel.

Aim the spray gun in a

safe direction then pull the

trigger to release water

pressure in the pump.

Engine will not start.

Water pressure in the pump

is preventing the engine from

rotating.

Refer to the Engine

Owner’s Manual for more

engine troubleshooting

information.

The pressure washer

creates low or no water

pressure.

The spark plug lead is not

attached to the plug.

Engine switch is in the OFF

position.

Engine oil is low. If the engine

is equipped with a Low Oil

Sensor, the engine will not start.

There is air trapped in the pump

and/or hoses.

Water source is insu󰀩cient.

The nozzle is clogged.

The water inlet screen is

clogged.

The high-pressure hose is too

long.

Connect spark plug lead.

Turn the engine switch to

the ON position.

Check engine oil level. Fill

per engine manual.

Refer to the PURGING
THE PUMP section of this
manual to remove air from

the pump and hoses.

Make sure the water source

can supply at least 5 GPM

at 20 PSI.

Clean nozzle per the

MAINTENANCE section of

this manual.

Clean the water inlet screen

per the MAINTENANCE

section of this manual.

The high-pressure hose
should be less than 100

feet in length.

Page 23

ISSUE POSSIBLE CAUSE SOLUTION

Will not draw in detergent.

Spray wand not in low pressure. Insert black “soap” nozzle.

Detergent lter clogged.

Clean the lter.

Make sure the lter end of

Detergent lter is not

submerged in the detergent.

the detergent siphon hose

is fully submerged in the

detergent.

Dilute detergent. The de-

Detergent is too thick.

tergent should be the same

consistency as water.

Lengthen the water

High-pressure hose is too long.

supply hose and shorten

the high-pressure hose.

Water leaking at pump.

Pump or nozzle pulsates.

Oil leaking from pump.

Detergent is dried inside of the

detergent injector.

Loose connections.

Worn or torn O-ring.

Piston packing worn.

Pump head or tubes damaged

from freezing.

Nozzle obstructed.

Loose drain plug.

Worn drain plug O-ring.

Worn ll plug O-ring.

Pump oil overlled.

Incorrect oil used.

Vent plug is clogged.

Oil seals worn.

Contact customer service

at 1-877-362-4271 or at

[email protected]

Tighten the connections.

Check and replace.

Contact customer service

at 1-877-362-4271 or at

[email protected]

Contact customer service

at 1-877-362-4271 or at

[email protected]

Clean nozzle per the

MAINTENANCE section of

this manual.

Tighten.
Check and replace.
Check and replace.

Check for correct amount.

Drain and ll with correct

type and amount of oil.

Clean vent plug; blow air

through vent to remove

blockage. If problem

persists, replace the plug.

Contact customer service

at 1-877-362-4271 or at

[email protected]

Page 24

MAINTENANCE

For safety reasons, the manufacturer recommends all pressure washer service and repairs
be performed by an authorized service center. All warranty replacements or repairs must

be performed by an authorized distribution or service center. To nd an authorized service

center near you, make a warranty claim, or get authorized warranty repair, call 1-877-362­4271 or email [email protected].

It is the responsibility of the owner and/or operator to have all scheduled maintenance
completed before operating the pressure washer. Be sure to follow the inspection and
maintenance recommendations as listed in all the manuals that came with this unit.

Maintenance

Before each use, check pressure washer for leaks, loose or damaged parts, and any other

condition that may a󰀨ect proper operation. Be sure all safety guards are in place and in

proper working order. Inspect all air vents and cooling slots to ensure they are clean and
unobstructed. Repair or replace all damaged or defective parts immediately. For safety
reasons, the manufacturer recommends all pressure washer service and repairs be
performed by an authorized service center. Never attempt to repair a high-pressure hose.

Cleaning the Pressure Washer

Always clean the pressure washer with the engine o󰀨 and cool. To clean the pressure
washer, rst use an air compressor set at no more than 25 PSI to clear dirt and debris from

the pressure washer surfaces, vents, and cooling slots. Then, wipe the exterior clean with
a damp cloth.

NOTICE

Water can damage the pressure washer engine components if allowed to enter through
cooling slots or other holes. Damage caused by water intrusion is not covered under
warranty. To avoid engine water damage, do not use a pressure washer, garden hose,
or any other sources of running water to clean the pressure washer engine, and never

submerge the pressure washer engine in any liquids.

NOTICE

Using chemical cleaners and/or corrosive liquids can damage the pressure washer seals
and internal components. Damage caused by chemical cleaners and corrosive liquids

is not covered under warranty. To avoid these hazard, only used approved cleaning
chemicals, never use bleach, and always run clean water through the pressure washer
after using cleaning chemicals.

CLEANING

CHEMICAL CLEANERS

Connections

Hose, spray gun, and pump connections should be cleaned and lubricated with a thin lm

of lithium grease regularly to prevent o-ring damage and leaks.

Page 25

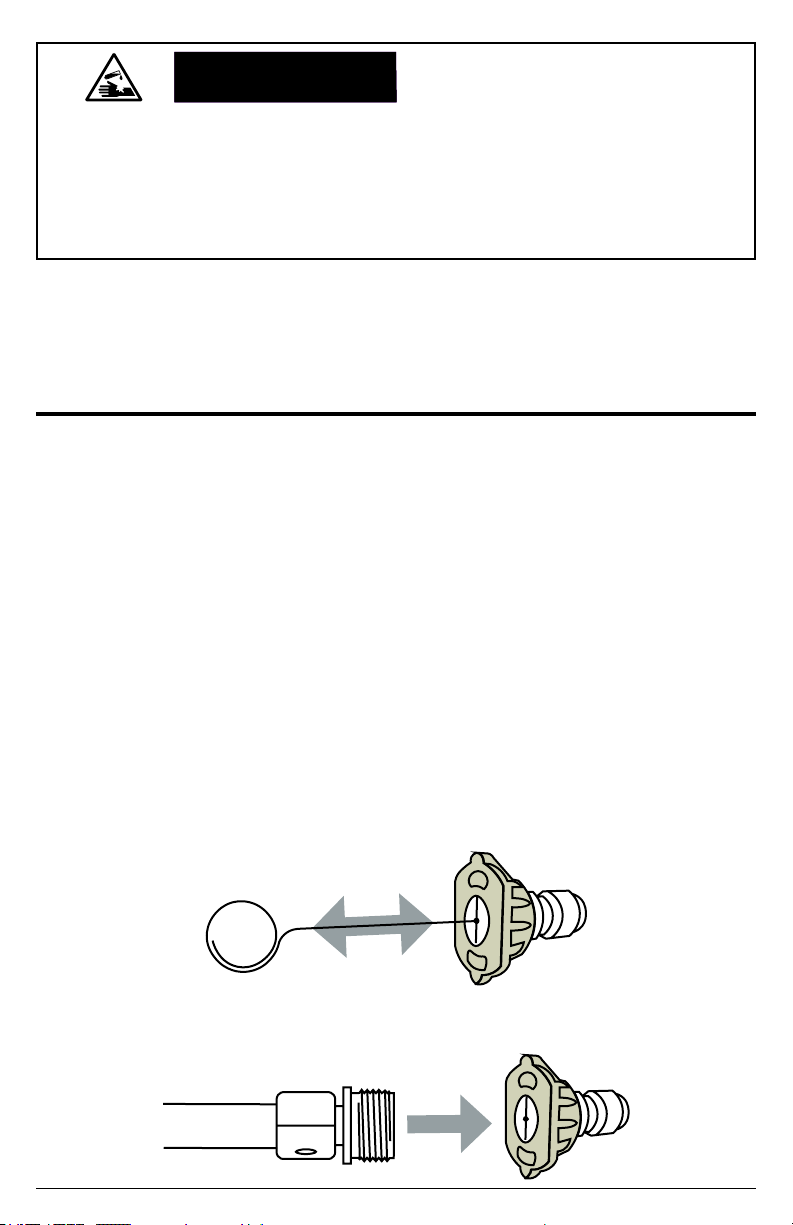

Nozzle Cleaning

If a nozzle becomes clogged, the pump may pulsate and spray patterns could change. If
the nozzle is not cleaned, excessive pressure may develop possibly damaging the pump,
or other accessories. Inspect nozzles before using them and follow the instructions in this
section for the proper nozzle cleaning procedure.

1. Shut o󰀨 the pressure washer.

2. Turn o󰀨 the water supply.

Point the Spray gun in a safe direction and squeeze the trigger to relieve water pressure.

3.

4. Set the trigger lock.

5. Remove the nozzle from the lance quick connector.

6.

Clear any obstructions from the nozzle by inserting the nozzle cleaning tool provided.

7. Rinse any loose debris from the nozzle by directing a running garden hose into the output
of the nozzle for at least 30 seconds.

Water Inlet Filter

Before each use, check the inlet lter and clean by following the steps below. Never operate
the pressure washer without the inlet lter properly installed.

1. Remove the lter from the garden hose coupler.

2. Use a water from a running garden hose to clean both sides of the lter.

3. Insert the cleaned lter into the pump inlet with the convex side facing out.

Page 26

Pump Maintenance

The pump on this unit is a maintenance-free design. The pump was lled with oil at the
factory and has no oil drain or ll plugs. If there is a problem with the pump on this pressure

washer call 1-877-362-4271 or email [email protected].

Engine Maintenance

Before each use, check engine for loose or damaged parts, signs of oil or fuel leaks, and/or

any other condition that may a󰀨ect proper operation. Always keep all safety guards in place

and in proper working order. Repair or replace all damaged or defective parts immediately.

For safety reasons, the manufacturer recommends all engine service and repairs (including
emission control devices and systems) be performed by an authorized service center.
All warranty replacements or repairs must be performed by an authorized distribution or

service center. To nd an authorized service center near you, obtain information about how

to make a warranty claim, or to make arrangements for authorized warranty repairs, please
call 1-877-362-4271 or email [email protected].

For all other information on engine maintenance, refer to the engine manual.

STORAGE AND TRANSPORTATION

Storing for Two Months or Less (or when freezing temperatures are expected).

1. Fill fuel tank per the OPERATING CHECKLIST section of this manual then add a fuel
stabilizer per the manufacturer’s recommendations. NOTE: Using a fuel stabilizer (sold
separately) when storing gasoline may help prevent problems related to alcohol blended

fuels in outdoor power equipment engines. Always follow the instructions provided by the

fuel stabilizer manufacturer to mix and use correctly.

2. Complete the steps in the OPERATING CHECKLIST, CONNECTING HOSES, and
PURGING AIR FROM THE PUMP sections of this manual.

3. Start the engine per the STARTING section of this manual and run it for ten (10) minutes

to allow the stabilized fuel to circulate through the entire fuel system. Be sure to squeeze the
trigger to keep water owing through the pump and spray gun to avoid overheating.

4.

Turn the engine switch to the OFF position.

5. Shut o󰀨 the water supply. Remove the water supply hose.

6. Squeeze the spray gun trigger to relieve the pressure in the hose and pump then drain

the high pressure hose. Disconnect the high-pressure hose from the pump and spray gun.

7.

Allow the engine to cool completely.

8.

Protect the pump by using SIMPSON® Pump Guard per the USING PUMP GUARD

section of this manual.

9. Store the pressure washer in a clean, dry area out of direct sunlight.

Page 27

Storing for More Than Two Months

1. Make sure the engine is completely cool.

2. Remove all the fuel from fuel tank, fuel lines, and carburetor by loosening the drain screw
at the bottom of the carburetor, and draining fuel into an appropriate container.

3. Change the engine oil.

4. Remove any dirt and debris from the area around the spark plug, then use a spark plug
socket or wrench to remove the spark plug.

5. Pour .5 ounces (15 ml) of new oil into the engine combustion chamber, then slowly crank
the engine by pulling the recoil two (2) times to distribute oil and lubricate the cylinder.

6. Install the spark plug.

7. Drain the high-pressure hose.

8. Protect the pump by using SIMPSON® Pump Guard per the USING PUMP GUARD
section of this manual.

9. Store the pressure washer in a clean, dry area out of direct sunlight.

Transportation

WARNING:WARNING:

Leaving the pressure washer in an enclosed space where temperatures can rise on a
transport vehicle may cause fuel to vaporize and possibly explode. Fire and explosions
can cause severe burns and/or death. To avoid leaking or vaporizing fuel, secure the
pressure washer in a well ventilated area out of direct sunlight and other heat sources
and do not transport the pressure washer on rough roads unless the fuel has been
drained beforehand.

1. Turn the engine control switch to the OFF position.

2. To prevent fuel spillage when transporting, keep the pressure washer upright on a level
surface.

3. When loaded onto a vehicle, secure pressure washer with straps or tie downs to prevent
tip over and damage from sliding.

NOTE: Do not operate the pressure washer while it is on the transport vehicle.

Page 28

TRANSPORTATION

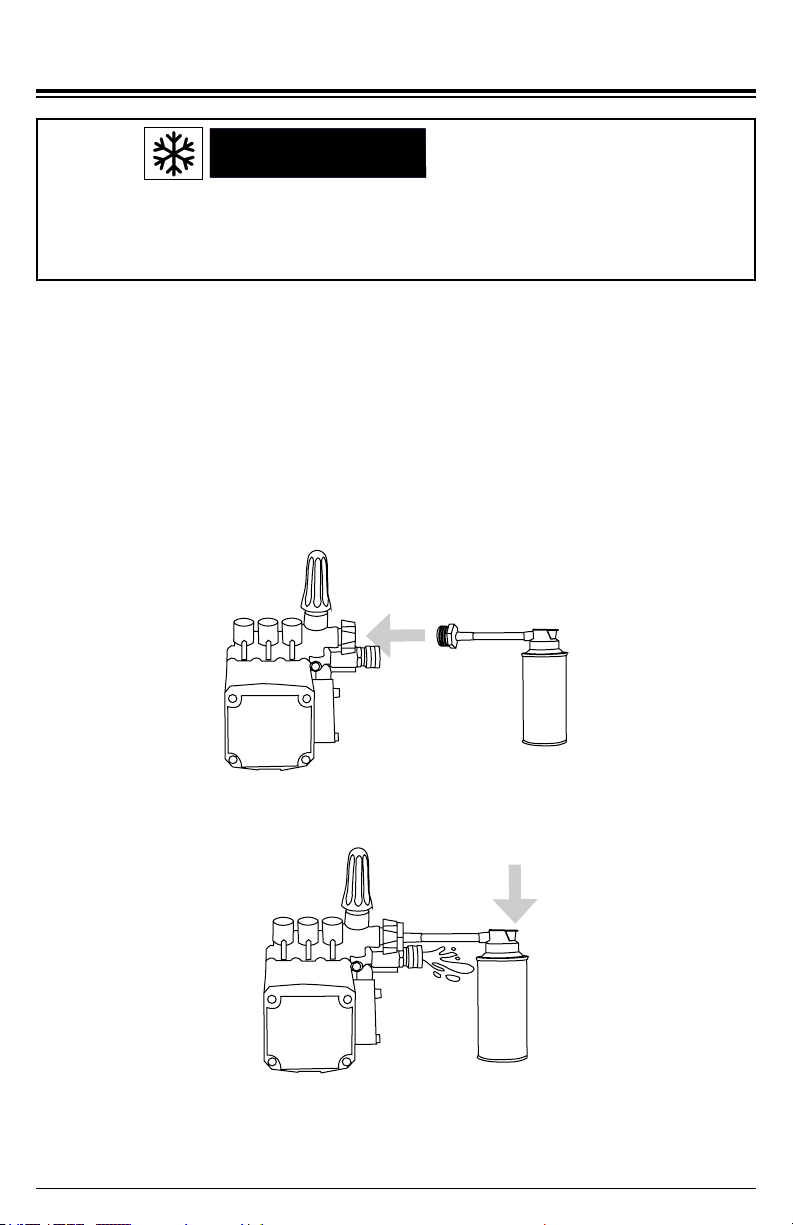

USING SIMPSON® PUMP GUARD

NOTICE

Leaving water inside the pump during freezing weather will cause severe damage to the
pump. To avoid costly damage, always treat the pump with SIMPSON

remove the trapped water and to ll the pump with a lubricating, antifreeze solution.

SIMPSON® Pump Guard (purchase separately) is formulated to protect your pump
during long-term storage and from freezing damage. Pump Guard should be used
throughout the season to keep the seals pliable and well lubricated. Before storing the
unit for winter or for when there is a chance of freezing weather, use pump guard to

remove all traces of water from the internal cavities while lling them with an antifreeze

solution. Pump Guard is insurance for your investment, use it.

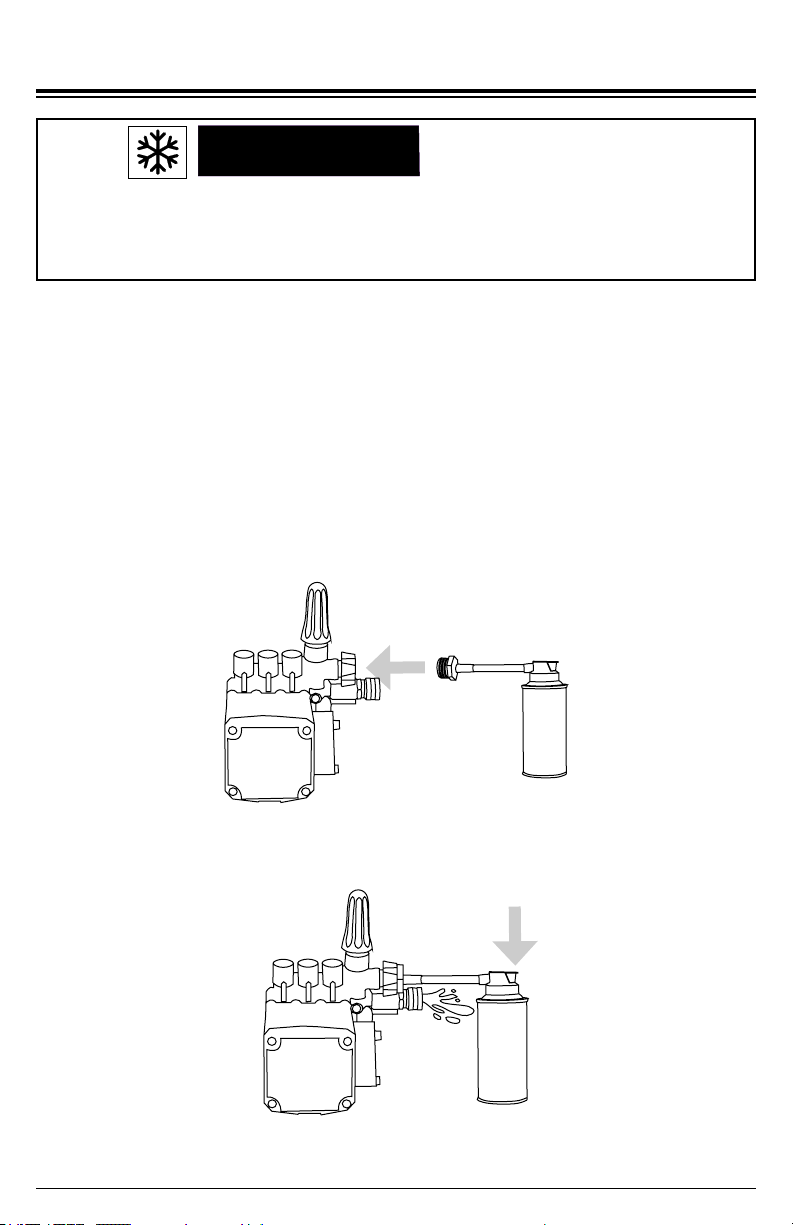

Simply use Pump Guard by following these easy steps:

1. Screw the Pump Guard adapter into the garden hose input on the pump.

PUMP DAMAGE

®

Pump Guard to

2. Press and hold down on the button until all the water and the Pump Guard starts to
come out of the high pressure port.

3. Unscrew the Pump Guard from the pump then prepare the pressure washer for
storage as outlined in STORAGE AND TRANSPORTATION.

Page 29

LIMITED WARRANTY

Consumer Products

WARRANTY COVERAGE TERMS:

The manufacturer of this product agrees to repair or replace designated parts that prove defective within the warranty period

listed below at the manufacturers sole discretion. Specic limitations/extensions and exclusions apply.

This warranty covers defects in material and workmanship and not parts failure due to normal wear, depreciation, abuse,

accidental damage, negligence, improper use, maintenance, water quality and storage. To make a claim under the terms of the
warranty, all parts said to be defective must be retained and available for return upon request to a designated Warranty Service
Center for warranty inspection. The judgments and decisions of the manufacturer concerning warranty claims are nal.

There warranties pass through to the end user and are non-transferable. As a factory authorized and trained Warranty Service
Center, the factory will honor the terms of all component warranties and satisfy claims of the appropriate warranty provisions.

Normal wear items included, but are not limited to, items such as valve and seals, which are not covered by this warranty.

This warranty replaces all warranties, express or implied, including without limitation any warranties of merchantability or tness

for a particular purpose and all such warranties are hereby disclaimed and excluded by the manufacturer. The manufacturer’s
warranty obligation is limited to repair and replacement of defective products as provided herein and the manufacturer shall not
be liable for any further loss, damages, or expenses - including damages from shipping, accident, abuse, acts of God, mis
use, or neglect. Neither is damage from repairs using parts not purchased from the manufacturer or alterations performed by

non-factory authorized personnel. Failure to install and operate equipment according to the guidelines put forth in the instruction

manual shall void warranty.

THIS WARRANTY DOES NOT COVER:

Merchandise sold as reconditioned, used as rental equipment, used for commercial or commercial applications, and units used
as oor or display models, damage resulting from shipping (claims must be led with freighter), accident, abuse, acts of God,

misuse or neglect. This warranty also does not cover damage from repairs or alterations performed by non-factory authorized

personnel or failure to install and operate equipment according to the guidelines put forth in the instruction manual. The manu
facturer will not be liable to any persons for consequential damage, for personal injury or for commercial loss.

RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):

To process a warranty claim on your SIMPSON® pressure washer, report the concern to 1-877-362-4271 or cservice@fna­group.com for authorization and direction to the nearest authorized service center in your area.
Retain original cash register receipt as proof of purchase for warranty work.

Use reasonable care in the operation and maintenance of the product as described in the Owner’s Manual.

-

-

WHAT THIS WARRANTY DOES NOT COVER:

• Freight damage

• Damage due to chemical deterioration, scale build up, rust, corrosion or thermal expansion

• Freeze damage

• Damage caused by parts or accessories not obtained from an authorized dealer or not approved by the manufacturer

• Normal wear of moving parts or components a󰀨ected by moving parts

WARRANTY COVERAGE PERIODS:

ENGINE AND EMISSIONS CONTROL SYSTEM

• Covered by engine manufacturer warranty. See engine manual.

HIGH PRESSURE PUMP (DEFECTS IN MATERIAL AND WORKMANSHIP)

• ONE (1) year from date of purchase

FRAME (DEFECTS IN MATERIAL AND WORKMANSHIP)

• FIVE (5) years from date of purchase

ACCESSORIES (DEFECTS IN MATERIAL AND WORKMANSHIP)

• Nozzles, hoses, spray guns, wands, tires, rubber feet: Ninety (90) days from date of purchase

Page 30

NOTES

Page 31

THIS PAGE WAS INTENTIONALLY LEFT BLANK

Page 32

THIS PAGE WAS INTENTIONALLY LEFT BLANK

Page 33

READ THIS MANUAL CAREFULLY BEFORE OPERATION

Failure to follow the instructions and safety precautions in this manual can result
in property damage, serious injury and/or death.

SAVE THIS MANUAL FOR FUTURE REFERENCE

Part Number 7108644 / ENGLISH REV B - 6/2023

LAVEUR SOUS PRESSION

GUIDE D’UTILISATION ET D’ENTRETIEN

REGARDEZ AVANT

DE POMPER!

Pourcentage d'éthanol

LIRE ATTENTIVEMENT CE GUIDE AVANT L’UTILISATION

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide
peut entraîner des dommages matériels, des blessures graves et/ou la mort.

Si le laveur sous pression ne fonctionne pas ou si des pièces sont manquantes ou endommagées,
veuillez NE PAS LE RETOURNER AU LIEU D’ACHAT. Contactez notre service à la clientèle par
téléphone au 1 877 362-4271 ou par courriel à [email protected]

CONSERVEZ CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE

REMARQUE : Les photographies et les schémas utilisés dans ce guide sont donnés à titre

indicatif uniquement et peuvent ne pas représenter votre modèle spécique.

No. de pièce 7108644 / FRANÇAIS REV B – 6/2023

REMARQUES

CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE BLANCHE

Page II

CONSERVER CE GUIDE POUR UNE UTILISATION ULTÉRIEURE

Conservez ce guide pour toute référence ultérieure. Ce guide doit être considéré comme
faisant partie intégrante du produit et doit être conservé avec celui-ci. Ce guide doit être mis
à la disposition de toute personne utilisant le(s) produit(s) qu’il couvre. Ce guide doit être
conservé avec le(s) produit(s) concerné(s) en cas de vente à un nouveau propriétaire. Si le
guide est endommagé, perdu ou inutilisable, vous pouvez télécharger une nouvelle copie à
partir des pages du produit à l’adresse www.simpsoncleaning.com ou contacter le service
clientèle en appelant le 1 877 362-4271.

Notez le numéro de modèle, le numéro de série et la date d’achat de ce produit dans les
espaces prévus ci-dessous, puis conservez ce guide avec le(s) reçu(s) d’achat pour toute
référence ultérieure.

Numéro de

modèle :

Numéro de

série :

Date d’achat :

Page 1

TABLE DES MATIÈRES

Lire ce guide avant l’utilisation

Instructions supplémentaires
Symboles d’alerte de danger

CLAUSES DE NON-RESPONSABILITÉ 5

4INSTRUCTIONS DE SÉCURITÉ

4
4
4

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE

DÉBALLAGE 6

ASSEMBLAGE 6

Installez la poignée de style bouton-poussoir

Assembler le pistolet de pulvérisation

Organiser les accessoires

EMPLACEMENT DES COMPOSANTS 8

RACCORDEMENT DES TUYAUX 10

PURGER L’AIR DE LA POMPE 11

BUSES 12

Sélection de la buse

Installation de la buse

UTILISATION DE PRODUITS CHIMIQUES 13

LISTE DE CONTRÔLE DE FONCTIONNEMENT

Emplacement

Fonctionnement à haute altitude

Conditions de fonctionnement

Vérication de l’huile moteur

Vérication du carburant

5

6
7
7

12
12

14

14
15

15
16
18

Page 2

DÉMARRAGE DU MOTEUR 20

ARRÊT DU MOTEUR 21

Termes

Préparation

Lavage sous pression

Nettoyage du laveur sous pression

Nettoyage des buses

Filtre d’entrée d’eau

Entretien de la pompe

Entretien du moteur

Entreposage pendant deux mois ou moins

Entreposage pendant plus de deux mois

DE POMPE SIMPSON

Entretien

Raccords

Transport

®

22CONSEILS D’UTILISATION

22
22
22

23DÉPANNAGE

25ENTRETIEN

25
25
26
26
27
27
27

28ENTREPOSAGE ET TRANSPORT

28
29
29

30UTILISATION DE LA PROTECTION

31GARANTIE

Page 3

INSTRUCTIONS DE SÉCURITÉ

LIRE CE GUIDE AVANT L’UTILISATION

Ce guide contient des informations et des instructions de sécurité importantes. N’utilisez pas ce
produit avant d’avoir lu et compris toutes les instructions de sécurité, d’utilisation et d’entretien

gurant dans ce guide. Le fait de ne pas suivre les instructions et les précautions de sécurité de ce

guide peut entraîner des dommages matériels, des blessures graves et/ou la mort.

REMARQUE : Les avertissements et les précautions abordés dans ce guide ne peuvent pas
couvrir toutes les conditions et situations pouvant se produire. L’utilisateur doit comprendre que la
sensibilisation et la prudence sont des facteurs qui ne peuvent pas être intégrés à ce produit et qu’ils
doivent donc être exercés par l’utilisateur.

INSTRUCTIONS SUPPLÉMENTAIRES

En plus de ce guide, lisez attentivement toutes les instructions supplémentaires fournies
sur et avec le produit, l’équipement annexe, les accessoires et le moteur qui alimente le
produit. Portez une attention particulière à toutes les règles de sécurité supplémentaires
et aux instructions concernant les procédures de démarrage, d’utilisation et d’arrêt.
Utilisez toujours les vêtements de protection recommandés qui peuvent être nécessaires
pour utiliser l’équipement en toute sécurité.

SYMBOLES D’ALERTE DE DANGER

Veillez à bien comprendre les symboles de sécurité et les dénitions énumérés ci-dessous.

Chaque symbole contient l’un des quatre mots suivants : DANGER, AVERTISSEMENT,
ATTENTION, AVIS, indiquant di󰀨érents niveaux de risque. Ces symboles sont utilisés tout

au long de ce guide et sont suivis d’informations sur un danger précis, les conséquences
de ce danger et des instructions sur la façon d’éviter ce danger. Si vous ne tenez pas
compte de ces symboles et ne suivez pas les instructions qui leur sont fournies, vous
risquez de subir des dommages matériels, des blessures et/ou la mort.

Indique une situation dangereuse imminente qui, si elle

DANGER:DANGER:

AVERTISSEMENT:AVERTISSEMENT:

ATTENTION:ATTENTION:

AVISAVIS

Page 4

n’est pas évitée, entraînera des dommages matériels, des
blessures graves et/ou la mort.

Indique une situation potentiellement dangereuse qui, si elle
n’est pas évitée, peut entraîner des dommages matériels,
des blessures graves et/ou la mort.

Indique une situation dangereuse qui, si elle n’est pas évitée,
peut entraîner des dommages matériels et/ou des blessures
légères à modérées.

Indique des informations considérées comme importantes,
mais qui ne sont pas directement liées au danger.

AVISAVIS

Cet appareil n’est pas destiné à être utilisé par des personnes (y compris des enfants)
dont les capacités physiques, sensorielles ou mentales sont réduites ou qui manquent

d’expérience et de connaissances, à moins qu’elles n’aient bénécié d’une surveillance ou

de formation concernant l’utilisation de l’appareil de la part d’une personne responsable
de leur sécurité.

Les enfants doivent être surveillés an de s’assurer qu’ils ne jouent pas avec l’appareil.

AVERTISSEMENT DE LA PROPOSITION 65
DE LA CALIFORNIE

Ce produit et les gaz d’échappement du moteur peuvent vous exposer à des produits chimiques
connus dans l’État de Californie pour provoquer des cancers, des anomalies congénitales ou
d’autres problèmes de reproduction. Pour plus d’informations sur la proposition 65 de l’État de
Californie, consultez le site www.P65Warnings.ca.gov.

AVERTISSEMENT SUR LES HYDROCARBURES
AROMATIQUES POLYCYCLIQUES

L’élément du ltre à air et l’ensemble de la boîte à air peuvent contenir des hydrocarbures

aromatiques polycycliques (HAP). Certains HAP peuvent provoquer le cancer. Pour

éviter toute exposition aux HAP, portez des gants lors de l’entretien du ltre à air.

CLAUSES DE NON-RESPONSABILITÉ

● Tous les renseignements dans cette publication sont basés sur les derniers
renseignements disponibles sur le produit au moment de l’impression. Le groupe FNA se

réserve le droit de mettre à jour, de modier et/ou d’améliorer le produit et ce document

à tout moment, sans préavis et sans encourir aucune obligation.

● Ce guide peut concerner plusieurs machines. Les images et les gures du guide ne

doivent être utilisées qu’à titre de référence. Il peut y avoir des di󰀨érences entre votre

produit et les images, les schémas et les diagrammes de ce guide.

ÉQUIPEMENT DE PROTECTION INDIVIDUELLE (EPI)

Il est important de comprendre quel équipement de protection individuelle (EPI)
doit être utilisé lors de l’utilisation de votre laveur sous pression. Vous trouverez ci­dessous une liste des équipements de protection individuelle qui doivent être utilisés
à tout moment lors de l’utilisation d’un laveur sous pression.

Ouïe : Bouchons d’oreilles ou casques pour protéger votre ouïe.

Vision : Lunettes de sécurité pour protéger vos yeux.
Vêtements : Pantalon long pour protéger vos jambes des débris volants.

Chaussures : Chaussures couvrant entièrement vos pieds pour vous protéger des
débris et des projections.

Page 5

DÉBALLAGE

Suivez les étapes décrites dans cette section pour déballer et assembler votre laveur sous
pression. Si vous avez des questions concernant le déballage ou l’assemblage de votre
laveur sous pression, veuillez avoir votre numéro de modèle et votre numéro de série à
portée de main, puis contactez le service clientèle au 1 877 4271-6182 ou par courriel à
[email protected].

1. Placez la boîte d’expédition sur une surface plane et solide.

2. Découpez soigneusement le dessus du carton.

3. Coupez soigneusement chaque coin du carton de haut en bas.

4. Dépliez chaque côté du carton à plat sur le sol.

5. Retirez le contenu de l’emballage.

ASSEMBLAGE

Installez la poignée de style bouton-poussoir

1). Faites glisser la poignée (1) sur
le châssis (2).

2). À l’aide de vos pouces, appuyez sur les
boutons (3) puis faites glisser la poignée
vers le bas jusqu’à ce que les boutons
sortent pour verrouiller la poignée.

1 4 6

3). Maintenez le porte-pistolet (4) contre
la poignée.

4). Fixer le porte-pistolet avec le boulon
(5) et le bouton (6) fournis.

5

3

2

Page 6

3

Assembler le pistolet de
pulvérisation

1. Fixez la lance au pistolet en tournant
avec précaution le coupleur du pistolet
de pulvérisation jusqu’à ce que le
coupleur cesse de tourner. Ne serrez

pas trop fort. La plupart des letages

de la lance ne seront pas visibles si la
lance et le pistolet sont correctement
assemblés. Assurez-vous de ne pas

croiser les letages du pistolet et de la

lance.

AVERTISSEMENT!

facilement croisés, ce qui entraîne un assemblage incorrect. Un assemblage incorrect

du pistolet et de la lance peut entraîner des blessures. Ne pas utiliser si les letages du

coupleur du pistolet et/ou de la lance sont

Les letages du coupleur de la lance et du pistolet peuvent être

croisés.

Organiser les accessoires

1. Placez l’ensemble pistolet et lance
dans le support du tableau de bord.

2. Poussez les buses dans les œillets
en caoutchouc du tableau de bord.
Remarque : l’étiquette du tableau de
bord indique l’emplacement correct
des buses.

3. Accrochez le tuyau haute pression
sur le support.

3

12

AVERTISSEMENT:AVERTISSEMENT:

Tenter de démarrer le moteur ou d’utiliser le laveur sous pression incorrectement peut
endommager le moteur et/ou le laveur sous pression et provoquer des blessures graves
ou la mort. Pour éviter ces risques, ne manquez pas de lire, comprendre et respecter
les étapes décrites dans la section LISTE DE CONTRÔLE DE FONCTIONNEMENT
du manuel de l’utilisateur avant de démarrer le moteur et de suivre toutes les
recommandations pour l’utilisation correcte du laveur sous pression.

Page 7

LISTE DE CONTRÔLE DE
FONCTIONNEMENT

EMPLACEMENT DES COMPOSANTS

4 51 2 3

Page 8

8 96 7

1. Bouchon du réservoir de carburant

2. Porte-pistolet

3. Pistolet de pulvérisation

4. Gâchette du pistolet de pulvérisation

5. Verrouillage de la gâchette du pistolet de pulvérisation

6. Raccord rapide de la lance d’arrosage

7. Roue

8. Interrupteur marche/arrêt du moteur

9. Réservoir de carburant

12 13 1410 11

Page 9

18 1915 16 17

10. Sangle de exible haute pression

11. Tuyau haute pression

12. Bouchon de remplissage d’huile / jauge

13. Porte-buses

14. Démarreur à enrouleur

15. Sortie de la pompe haute pression

16. Coupleur de tuyau d’arrosage et ltre d’entrée d’eau

17. Pompe

18. Soupape de sûreté thermique

19. Bougie d’allumage

RACCORDEMENT DES TUYAUX

Avant de raccorder un tuyau d’alimentation en eau, assurez-vous que l’alimentation en eau
est capable de fournir une source ininterrompue d’eau propre et froide à un débit minimum
de 5 gallons par minute (GPM) et 20 livres par pouce carré (PSI) de pression. Une fois
que l’alimentation en eau est assurée, suivez les instructions ci-dessous pour connecter le
tuyau d’alimentation en eau et le tuyau haute pression au laveur sous pression.

1.

Verique que el ltro de entrada esté libre de

suciedad o escombros y que esté en su lugar
con el lado convexo hacia afuera.

2.

Abra el suministro de agua y déjelo correr durante
30 segundos para purgar cualquier residuo de
la manguera de suministro. Después, cierre el
suministro de agua y enrosque la manguera de
suministro de agua en la entrada de la bomba.

Vissez le connecteur du tuyau haute

3.
pression dans la sortie haute pression
de la pompe.

Visser le raccord du

4.

tuyau haute pression sur
le pistolet pulvérisateur.

Page 10

PURGER L’AIR DE LA POMPE

AVISAVIS

L’utilisation d’une pompe de laveur sous pression sans eau endommage sévèrement les

joints de la pompe ainsi que d’autres composants internes. Pour éviter ce risque, vériez

de l’alimentation en eau est ininterrompue au moins 5 GPM à 20 PSI et purgez toujours
l’air de la pompe de votre laveur sous pression avant de démarrer le moteur.

AVERTISSEMENT:AVERTISSEMENT:

Les hautes pressions créées par un laveur sous pression peuvent provoquer des
blessures par injection de liquide, des lacérations graves, des amputations et/ou la mort.
Pour éviter ces dangers, orientez toujours le pistolet de pulvérisation et la lance dans une
direction sécuritaire et ne tentez jamais de toucher une fuite dans un tuyau ou un raccord
sous haute pression.

Une pompe de laveur sous pression est conçue pour fonctionner avec de l’eau qui la traverse.

L’eau lubrie et refroidit les composants internes de la pompe. L’utilisation d’une pompe de

laveur sous pression sans eau endommage sévèrement les joints de la pompe ainsi que d’autres
composants internes. Les dommages causés par le fonctionnement d’une pompe de laveur
sous pression sans eau ne sont pas couverts par la garantie. Veillez à suivre les instructions
ci-dessous pour purger correctement l’air de votre pompe de laveur sous pression avant de
démarrer le moteur.

1. Raccordez tous les tuyaux en suivant les étapes décrites dans la section
RACCORDEMENT DES TUYAUX de ce guide, puis ouvrez la source d’eau froide.

PURGE DE LA POMPE

BLESSURE PAR INJECTION

2. Orientez le pistolet de pulvérisation dans une direction sécuritaire et maintenez
la gâchette enfoncée pendant au moins 30 secondes ou jusqu’à ce que l’eau coule
régulièrement et que tout l’air soit purgé de la pompe et des boyaux.

3. Vériez l’absence de fuites dans les tuyaux et les raccords. Si vous trouvez des fuites,
arrêtez la machine, dirigez le pistolet de pulvérisation dans une direction sécuritaire
et appuyez sur la gâchette pour relâcher toute pression accumulée dans le système.
N’essayez jamais de toucher une fuite dans un tuyau ou un raccord haute pression.
N’essayez jamais de réparer un tuyau haute pression.

4.

Enclenchez le verrou de la gâchette.

Page 11

BUSES

Sélection de la buse

Les buses fournies avec le laveur sous pression ont des jets spéciques conçus pour
nettoyer di󰀨érentes surfaces. L’utilisation d’une buse incorrecte peut endommager les

surfaces. Consultez le tableau ci-dessous pour sélectionner la buse correcte avant d’utiliser
le laveur sous pression. REMARQUE : La sélection des buses incluses peut varier selon
les modèles de laveurs sous pression.

Couleur

Rouge

Jaune

Vert

Blanc

Noir Savon

5-N-1

(

Si équipé)

O

0

HIGH

PRESSURE

15

HIGH

PRESSURE

25

HIGH

PRESSURE

40

HIGH

PRESSURE

SOAP

LOW

PRESSURE

O

O

O

Modèle de

pulvéri-

sation

o

0

o

15

o

25

o

40

AVISAVIS

Nettoyage ponctuel

de surfaces dures,
non peintes et des

zones en hauteur

Nettoyage intense

des surfaces non

peintes

Buse de nettoyage

standard pour

la plupart des

applications

Nettoyage des

surfaces peintes ou

délicates

Application de

solutions de

nettoyage

DOMMAGES DE PULVÉRISATION

SurfacesUtilisations

Métal et béton non peint

NE PAS utiliser sur le bois.

Grilles, allées, trottoirs en béton et

en brique, brique et stuc non peints

Outils de chantier, trottoirs, meubles

de jardin, revêtement non peint, stuc,

caniveaux, avant-toits, surfaces en

béton et brique

Revêtements pour automobiles,

camions, véhicules récréatifs,

bateaux, bois, briques peintes, stucs

peints, vinyle et revêtements peints

Sécuritaire sur toutes surfaces.

Vériez toujours la compatibilité des

solutions de nettoyage avant l’emploi.

La pulvérisation sous haute pression peut endommager les plantes et autres surfaces.
Pour éviter de causer des dommages, couvrez les plantes avant de pulvériser à proximité,
consultez le tableau Sélection de la buse dans ce guide pour connaître la sélection de

la buse correcte et testez les surfaces avant de pulvériser pour vérier si elles sont
su󰀩samment robustes pour supporter une pulvérisation sous haute pression.

Installation de la buse

Si le moteur est en marche, assurez-vous que le verrou
de la gâchette est en position verrouillée avant de retirer
et d’installer les buses.

Pour placer une buse dans la lance d’arrosage, tirez le raccord
rapide vers l’arrière, insérez la buse, puis relâchez le raccord
pour qu’il se remette en place. Une fois installée, tirez sur la

buse pour vous assurer qu’elle est bien xée.

Page 12

UTILISATION DE PRODUITS CHIMIQUES

AVISAVIS

Le lavage sous pression avec des liquides volatils, inammables ou corrosifs peut

endommager le laveur sous pression et causer un incendie ou une explosion entraînant
des blessures graves et/ou la mort. Pour éviter ces dangers, utilisez exclusivement des
détergents et substances chimiques approuvés, ne tentez pas de laver sous pression

avec des liquides volatils, inammables ou corrosifs et n’utilisez JAMAIS de chlore.

Fixez l’extrémité ouverte du boyau de détergent

1.

sur le raccord cannelé de la pompe.

Placez l’extrémité ltrée du tuyau de détergent

2.

dans un contenant de détergent.

LIQUIDES VOLATILS

SAVON

Si le moteur est en marche, assurez-vous que le

3.

verrou de la gâchette est en position verrouillée
avant de retirer et d’installer les buses.

Insérez la buse noire dans la lance d’arrosage

4.

conformément à la section Installation de la buse
de ce guide. REMARQUE : Les détergents ne
sont pas siphonnés si la buse noire n’est pas
installée sur la lance de pulvérisation.

Après avoir utilisé du détergent, placez l’extrémité ltrée du boyau de détergent

5.

dans un contenant d’eau propre et actionnez le laveur sous pression pour tirer l’eau
propre à travers le boyau et pompez jusqu’à ce que le système soit soigneusement
rincé. La pompe peut être endommagée si du détergent ou d’autres substances
chimiques demeurent dans la pompe. Les dommages de la pompe dus au
détergent et au résidu chimique ne sont pas couverts par la garantie.

Page 13

LISTE DE CONTRÔLE DE FONCTIONNEMENT

Emplacement

Placez le laveur sous pression sur une surface plane à l’extérieur dans un endroit bien

ventilé avant de l’utiliser. Gardez tous les matériaux inammables à au moins cinq pieds

(1,5 mètres) de tous les côtés du produit.

● N’utilisez jamais le laveur sous pression à l’intérieur d’une maison, d’un garage ou de tout
autre type d’enceinte, même si les portes et les fenêtres sont ouvertes. Faites fonctionner le
moteur à une distance d’au moins à 20 pieds (6 mètres) des fenêtres, portes et aérateurs.
Tenez compte soigneusement du sens du vent et des courants d’air lorsque vous utilisez ce
laveur à pression à l’extérieur, pour éviter d’inhaler les gaz d’échappement du moteur.

● En suivant les instructions et les recommandations du fabricant, installez des avertisseurs
de monoxyde de carbone fonctionnant sur piles dans tout bâtiment occupé à proximité du
moteur en marche.

● Si vous sou󰀨rez de maux de tête, de nausées, de vertiges, de somnolence ou de
faiblesse pendant que le laveur sous pression est en marche, allez à l’air frais et consultez
immédiatement un médecin.

AVERTISSEMENT:AVERTISSEMENT:

Les gaz d’échappement du moteur contiennent du monoxyde de carbone, un gaz inodore,
incolore et toxique. Faire fonctionner un moteur à l’intérieur tue en quelques minutes.
N’utilisez jamais ce produit à l’intérieur d’une maison, d’un garage ou de tout autre type
de bâtiment fermé, même avec les portes et fenêtres ouvertes. Faites fonctionner le
moteur à une distance d’au moins à 20 pieds (6 mètres) des fenêtres, portes et aérateurs.
Tenez compte soigneusement du sens du vent et des courants d’air lorsque vous utilisez
ce produit à l’extérieur, pour éviter d’inhaler les gaz d’échappement du moteur. Utilisez
toujours un détecteur de monoxyde de carbone dans des bâtiments occupés, à proximité
du moteur.

VAPEURS TOXIQUES

Page 14

Fonctionnement à haute altitude

Ce moteur aura une performance du moteur et un contrôle des émissions appropriés
lorsqu’il est utilisé à ou sous une altitude de 1 524 mètres (5 000 pieds). Ce moteur requiert

un ensemble haute altitude pour le carburateur an d’assurer une performance du moteur

et un contrôle des émissions appropriés lorsqu’il est utilisé au-dessus de 1 524 mètres

(5 000 pieds). Utiliser l’outil ayant la mauvaise conguration de moteur au-dessus de
1 524 mètres (5 000 pieds) peut augmenter ses émissions et réduire l’e󰀩cacité du carburant

et le rendement. Pour obtenir un ensemble de carburateur haute altitude, contactez le
centre de service agréé le plus proche.

AVISAVIS

L’utilisation du moteur avec un kit d’injection haute altitude pour le carburateur en-

dessous de 1 524 mètres (5 000 pieds) peut causer la surchau󰀨e du moteur. Surchau󰀨er
le moteur peut l’endommager sérieusement. Pour éviter ce risque, vériez que le kit de

carburateur correct est installé et que le mélange air/carburant est réglé correctement
pour votre altitude.

ALTITUDE

Conditions de fonctionnement

Avant chaque utilisation, vériez s’il y a des pièces desserrées ou endommagées et
toute autre condition pouvant a󰀨ecter l’utilisation appropriée. Réparez ou remplacez

immédiatement toutes les pièces endommagées et/ou défectueuses. Gardez toujours tous
les dispositifs de protection en place et en bon état de fonctionnement. Pour des raisons de

sécurité, le fabricant recommande que tous les entretiens et réparations soient e󰀨ectués

par un centre de service agréé.

Avant de démarrer le moteur, enlevez toute saleté et tout débris excessifs des évents de
refroidissement, de l’échappement et des zones du démarreur manuel. Utilisez toujours le
laveur sous pression sur une surface plane et ne déplacez ou ne basculez jamais le laveur
sous pression en cours d’utilisation. N’utilisez le laveur sous pression que pour l’usage
auquel il est destiné. Si vous avez des questions sur l’utilisation appropriée de votre laveur
sous pression, veuillez communiquer avec le service à la clientèle au 1 877 362-4271 ou à
[email protected].

AVERTISSEMENT:AVERTISSEMENT:

Les adultes non formés et les enfants peuvent subir de graves blessures ou la mort s’ils
sont autorisés à utiliser ou à jouer avec un laveur sous pression en fonctionnement. Pour
éviter ces dangers, veillez à ce quiconque utilisant le laveur sous pression reçoive les
instructions adéquates, comprenne le fonctionnement sécuritaire et lise le manuel de
l’utilisateur avant d’utiliser ce produit. Ne laissez pas les enfants utiliser le laveur sous
pression sans supervision parentale. Gardez les enfants et les animaux domestiques
à l’écart du laveur sous pression lorsqu’il fonctionne. Éteignez toujours le laveur sous
pression avant de quitter la zone.

Page 15

UTILISATION PAR DES
PERSONNES NON FORMÉES

AVERTISSEMENT:AVERTISSEMENT:

Le fait de ne pas inspecter ce produit avant de l’utiliser peut créer une situation dangereuse
entraînant des dommages au produit, des blessures graves et/ou la mort. Pour éviter ces

dangers, inspectez le laveur sous pression avant chaque utilisation. Vériez si des pièces sont

desserrées ou endommagées, les signes de fuites d’huile ou de carburant, si des protections

sont manquantes et toute autre condition susceptible d’a󰀨ecter l’utilisation appropriée. Réparez

ou remplacez toutes les pièces endommagées ou défectueuses et maintenez les protections
de sécurité en place et en bon état de fonctionnement avant d’utiliser le laveur sous pression.

INSPECTER AVANT
D’UTILISER

AVERTISSEMENT:AVERTISSEMENT:

Les hautes pressions créées par un laveur sous pression peuvent provoquer des
blessures par injection de liquide, des lacérations graves, des amputations et/ou la mort.
Pour éviter ces dangers, orientez toujours le pistolet de pulvérisation et la lance dans une
direction sécuritaire et ne tentez jamais de toucher une fuite dans un tuyau ou un raccord
sous haute pression.

ATTENTION:ATTENTION:

Un moteur en fonctionnement produit de la chaleur. Les surfaces du moteur, d’autres

composants connexes et les gaz d’échappement du moteur chau󰀨ent su󰀩samment

pour provoquer des brûlures légères à modérées ou pour mettre le feu à des matières
par contact. Pour éviter les brûlures, ne touchez pas les surfaces du moteur ni les gaz
d’échappement et laissez le moteur refroidir complètement avant de le déplacer, le

toucher ou l’entretenir. Pour éviter un incendie, tenez toutes les matières inammables à

distance d’au moins cinq pieds de tous les côtés du produit.

AVERTISSEMENT:AVERTISSEMENT:

Ce produit contient de nombreuses pièces mobiles à haute vitesse. Les pièces mobiles
peuvent causer des écrasements, des fractures, des lacérations graves et/ou des
amputations traumatiques. Pour éviter les blessures, ne placez jamais vos doigts, mains,
pieds ou autre partie du corps à proximité du moteur en marche. N’utilisez jamais le produit

avec les capots, les coi󰀨es ou autres protections retirés. Ne portez pas de vêtements

amples, de cordon pendant ou autres objets pendants susceptibles de s’accrocher dans
les pièces mobiles en fonctionnement. Attachez vos cheveux longs et retirez vos bijoux
avant l’utilisation.

BLESSURE PAR
INJECTION

SURFACES CHAUDES

PIÈCES MOBILES

Vérication de l’huile moteur

ATTENTION:ATTENTION:

L’huile chaude peut provoquer des brûlures graves. Pour éviter de vous brûler lors de la
vidange ou du contrôle de l’huile moteur, portez des gants appropriés et procédez à la
vidange lorsque le moteur est chaud mais pas brûlant.

Page 16

HUILE CHAUDE

AVISAVIS

Le détecteur de niveau d’huile bas (s’il est présent) arrête automatiquement le moteur
si le niveau d’huile est inférieur à la limite sécuritaire. Pour éviter un arrêt inattendu,

vériez le niveau d’huile avant chaque utilisation, remplissez jusqu’à la limite supérieure

et utilisez toujours le moteur sur une surface plane.

AVISAVIS

Le moteur est expédié de l’usine sans huile. Utiliser le moteur sans huile peut provoquer
de graves dommages au moteur et annuler la garantie. Pour éviter d’endommager le
moteur et d’annuler la garantie, remplissez le moteur avec de l’huile du type recommandé
avant de le démarrer.

D’HUILE BAS

REMPLISSEZ LE RÉSERVOIR D’HUILE
MOTEUR AVANT UTILISATION

CAPTEUR DE NIVEAU

AVISAVIS

L’huile est un facteur majeur qui a󰀨ecte la performance et la durée de service d’un

moteur. Utiliser une huile incorrecte peut endommager le moteur et annuler la garantie.

Pour éviter d’endommager le moteur et d’annuler la garantie, vériez et changez l’huile

selon les besoins en utilisant l’huile moteur correcte.

1. Vériez l’huile avec le laveur sous

pression sur une surface plane et le moteur
arrêté.

2. Dévissez la jauge d’huile moteur et
retirez-la, puis essuyez-la pour la nettoyer.

Placez la jauge propre dans le goulot de

3.
remplissage mais ne l’enfoncez pas, laissez-la
reposer sur le goulot de remplissage.

4. Retirez la jauge du goulot de remplissage

et vériez le niveau d’huile. Le niveau d’huile

doit correspondre à la limite supérieure de la
jauge.

5. Si le niveau est bas, ajoutez l’huile
recommandée dans le carter jusqu’à ce que
le niveau atteigne la limite supérieure de la
jauge. Consultez le guide du moteur pour
connaître l’huile recommandée.

6. Installez la jauge et serrez le bouchon en
le vissant dans le goulot de remplissage.

MOTEUR CORRECTE

UTILISEZ L’HUILE

Page 17

Limite supérieure de l’huile

Limite inférieure de l’huile

Vérication du carburant

AVERTISSEMENT:AVERTISSEMENT:

L’essence est hautement inammable et ses vapeurs sont extrêmement explosives. Un

incendie et des explosions peuvent causer des brûlures graves et/ou la mort. Tenez

l’essence à l’écart des ammes, des étincelles et de toute autre source d’allumage.

Remplissez le réservoir de carburant à l’extérieur dans un endroit bien aéré avec le
moteur arrêté et froid. Essuyez l’essence renversée et laissez le moteur sécher avant de le
démarrer. Gardez un extincteur à portée de la main pendant le remplissage de carburant.
N’utilisez pas le moteur avec des fuites dans le circuit d’alimentation. N’entreposez pas

l’essence à proximité de matières inammables.

AVISAVIS

L’essence ancienne peut créer des dépôts qui bouchent le circuit de carburant,

provoquant un démarrage di󰀩cile et une performance médiocre. Les dommages causés

par l’essence ancienne ne sont pas couverts par la garantie. Pour réduire les dépôts,
éviter les problèmes de performance associés et éviter des réparations dispendieuses,
n’utilisez pas d’essence plus ancienne que 30 jours.

REMPLISSAGE DE
CARBURANT

ESSENCE ANCIENNE

MÉLANGES À BASE

AVISAVIS

L’utilisation d’essence contenant un mélange à base d’alcool supérieur à 10 % (E10)
endommage le moteur. Les dommages causés par l’utilisation d’un mélange à base
d’alcool à 15 % (E15), 85 % (E85) ou tout autre mélange d’alcool supérieur à 10 % (E10)
ne sont pas couverts par la garantie. Pour éviter les dommages au moteur causés par
un mélange d’alcool trop élevé, utilisez de l’essence à 10 % (E10) d’alcool au maximum.

D’ALCOOL

AVISAVIS

L’utilisation d’additifs de nettoyage du circuit de carburant peut endommager le moteur et
les circuits de carburant. Les dommages causés par l’utilisation d’additifs de nettoyage
du circuit de carburant ne sont pas couverts par la garantie. Pour éviter d’endommager
le moteur et le circuit de carburant, n’utilisez pas d’additifs de nettoyage du circuit de
carburant.

ADDITIFS D’ESSENCE

ENTREPOSAGE DE

AVISAVIS

Il est important an d’empêcher les dépôts de gomme de se former dans les pièces
essentielles du circuit d’alimentation, comme le carburateur, le ltre du carburant, le tuyau

du carburant ou le réservoir durant l’entreposage. Les carburants mélangés à l’alcool
(appelés gasohol, éthanol ou méthanol) attirent l’humidité ce qui entraîne la séparation
et la formation d’acides durant l’entreposage. Le carburant acide et les dépôts de gomme
peuvent endommager le circuit de carburant du moteur lorsqu’il est entreposé. Les
dommages causés par l’utilisation de carburant ancien, éventé ou contaminé ne sont
pas couverts par la garantie.

Page 18

L’ESSENCE

AVISAVIS

Le remplissage excessif du réservoir de carburant peut endommager le réservoir à
charbon actif (s’il est présent), produire une performance médiocre du moteur et annuler
la garantie. Pour éviter ces dangers, ne pas remplir le réservoir de carburant au-dessus
du niveau maximum.

1. Vériez le carburant avec le moteur arrêté et le laveur sous pression sur une surface
plane.

2. Retirez le bouchon du réservoir de carburant, vériez le niveau de carburant, puis
remplissez le réservoir de carburant si nécessaire. Pour l’emplacement du bouchon
du réservoir de carburant, consultez la section EMPLACEMENT DES COMPOSANTS
de ce guide.

3. N’utilisez pas d’essence datant de plus de 30 jours. N’utilisez que de l’essence ordinaire
sans plomb propre et fraîche avec un indice d’octane minimum de 87. Ne mélangez
pas d’huile avec de l’essence. Ne pas utiliser de l’essence qui contient plus de 10 %
d’éthanol. E15, E20 et E85 ne sont PAS des carburants approuvés et ne doivent PAS
être utilisées.

4. Ne pas remplir le réservoir de carburant au-dessus du niveau de carburant maximum,
pour permettre un espace pour l’expansion du carburant. Pour la capacité en carburant,
voir la section CARACTÉRISTIQUES de ce guide.

LE RÉSERVOIR DE CARBURANT

NE PAS REMPLIR EXCESSIVEMENT

5. Remplacez le bouchon du réservoir de carburant. Ne faites jamais tourner le moteur
sans le bouchon de carburant.

REMARQUE : L’utilisation d’un stabilisateur de carburant (vendu séparément) lors du
stockage de l’essence peut aider à prévenir les problèmes liés au stockage d’essence
mélangée à de l’éthanol et de l’alcool. Suivez toujours les instructions fournies par le
fabricant du stabilisateur de carburant pour le mélanger et l’utiliser correctement.

Niveau de carburant

maximum

Page 19

DÉMARRAGE DU MOTEUR

AVERTISSEMENT:AVERTISSEMENT:

Tenter de démarrer le moteur ou d’utiliser le laveur sous pression incorrectement peut
endommager le moteur et/ou le laveur sous pression et provoquer des blessures graves
ou la mort. Pour éviter ces risques, ne manquez pas de lire, comprendre et respecter
les étapes décrites dans la section LISTE DE CONTRÔLE DE FONCTIONNEMENT
du manuel de l’utilisateur avant de démarrer le moteur et de suivre toutes les
recommandations pour l’utilisation correcte du laveur sous pression.

AVISAVIS

Utiliser le laveur sous pression pendant plus de deux minutes sans tirer sur la gâchette

du pistolet de pulvérisation surchau󰀨e la pompe et peut éventuellement provoquer des

dommages. La soupape de sûreté thermique s’ouvre et pulvérise l’eau pour contribuer à

refroidir la pompe quand elle surchau󰀨e. Pour éviter de surchau󰀨er la pompe, arrêtez le

moteur si elle reste inutilisée pendant plus de deux minutes.

LISTE DE CONTRÔLE
DE FONCTIONNEMENT

DOMMAGES DE LA POMPE

Démarrage du moteur

1. E󰀨ectuez les étapes de la section LISTE DE CONTRÔLE DE FONCTIONNEMENT

de ce guide avant de démarrer le moteur. Le non-respect de cette consigne pourrait
endommager la pompe ou le moteur. Si nécessaire, reportez-vous au guide du moteur
pour obtenir des consignes de démarrage détaillées.

La source d’eau doit être branchée, mise en marche, l’air éventuellement présent
dans le système doit être purgé et le verrou de la gâchette doit être placé en position
verrouillée.

2. Tourner le commutateur du moteur en
position ON.

3. Tirez lentement le recul jusqu’à ce que
vous sentiez une résistance, puis tirez
rapidement pour démarrer le moteur.

Page 20

AVERTISSEMENT:AVERTISSEMENT:

Le rétraction rapide (également appelée recul) du cordon de démarrage à enrouleur du
moteur tire votre main et votre bras vers le moteur plus rapidement que vous ne pouvez
lâcher la poignée, provoquant des foulures, fractures, lacérations et/ou amputations
traumatiques. Le recul est souvent dû à une défaillance interne du moteur et/ou à des
techniques de démarrage inappropriées. Pour éviter le recul, respectez le calendrier

d’entretien approprié, les instructions de démarrage et faites e󰀨ectuer les réparations par

un centre de service agréé.

4. Laissez le moteur chau󰀨er pendant 1 à 2 minutes avant d’utiliser le produit.

RÉTRACTION RAPIDE

ARRÊT DU MOTEUR

AVISAVIS

Couper l’arrivée d’eau à votre pompe alors que le moteur fonctionne endommage la
pompe. Les dommages causés par le fonctionnement de la pompe sans eau ne sont
pas couverts par la garantie. Pour éviter ce risque, arrêtez toujours le moteur avant de
couper l’arrivée d’eau.

1. Réglez le verrouillage de la gâchette sur le pistolet de pulvérisation.

2. Tourner le commutateur du moteur en position OFF.

3. Fermez l’alimentation en eau.

4. Relâchez le verrou de la gâchette et appuyez
sur la gâchette du pistolet de pulvérisation pour
relâcher la pression dans le tuyau et la pompe.

5. Laissez le moteur refroidir complètement avant de le manipuler et de le ranger.

DOMMAGES DE LA POMPE

Page 21

CONSEILS D’UTILISATION

Termes

• PSI : Les livres par pouce carré (PSI) sont l’unité de mesure de la pression de l’eau. Dans
le cas d’un laveur sous pression, plus le nombre de PSI est élevé, plus la pression et la
puissance de décapage produites sont importantes.

• GPM : Les gallons par minute (GPM) représentent le débit d’eau. Dans le cas d’un laveur
sous pression, plus le nombre de gallons par minute est élevé, plus le débit ou la puissance
de rinçage est important.

• CU : Les unités de nettoyage expriment l’e󰀩cacité du nettoyeur haute pression. Les unités

de nettoyage sont calculées en multipliant le PSI par le GPM. Plus l’unité de nettoyage est

élevée, plus le laveur sous pression est e󰀩cace.

Préparation

• Lisez tous les avertissements et toutes les instructions de ce guide et de tous les autres
guides fournis avec le laveur sous pression.

• Retirez tous les jouets, vélos, meubles de jardin, etc. de la zone de travail s’ils ne doivent
pas être nettoyés.

• Balayez la saleté et les débris de la surface que vous allez laver sous pression.

• Couvrez les plantes à proximité pour éviter de les endommager avec le jet de laveur sous
pression.

• Prenez des précautions lorsque vous pulvérisez les fenêtres. Utilisez toujours la buse
blanche de 40

• Posez des bâches pour récupérer les éclats de peinture et autres débris qui sont
emportés par le jet. Les peintures extérieures utilisées avant 1977 peuvent contenir du
plomb et produire des copeaux qui devront être collectés et éliminés dans une installation
de traitement des déchets dangereux.

o

et restez à une distance d’au moins 4 pieds (1,2 mètres).

Lavage sous pression

• Une pulvérisation plus large permet de nettoyer plus rapidement, alors qu’une pulvérisation
plus étroite permet un nettoyage plus en profondeur.

• Tenez la buse à environ 4 pieds (1,2 mètres) du revêtement pour éviter les dommages.

• Commencez à laver les revêtements du bas vers le haut, puis rincez du haut vers le bas.

• Évitez d’envoyer de l’eau derrière le revêtement.

• Utilisez des touches qui se chevauchent pour un nettoyage uniforme.

• Travaillez par petites surfaces pour éviter que le savon ne sèche.

• Ne dirigez pas la buse directement vers une surface. Tenez la lance selon un angle

o

degrés par rapport à la surface à une distance qui permet de bien nettoyer sans

de 45
endommager.

Page 22

DÉPANNAGE

PROBLÈME CAUSE POSSIBLE SOLUTION

Le réservoir de carburant est

vide.

La pression d’eau dans la

pompe empêche le moteur de

tourner.

Ajoutez du carburant frais.

Orientez le pistolet de pulvé-

risation dans une direction

sécuritaire et appuyez ensuite

sur la gâchette pour libérer la

pression d’eau dans la pompe.

Le moteur ne démarre pas.

Consultez le guide du

moteur pour plus d’infor-

mations sur le dépannage

du moteur.

La pression du jet d’eau du

laveur sous pression est

faible ou nulle.

Le volet de départ du moteur

est dans la mauvaise position.

Le câble de la bougie d’allu-

mage n’est pas xé à la bougie.

L’interrupteur du moteur est en

position OFF.

La vanne de carburant du mo-

teur est fermée.

Le niveau d’huile du moteur est

bas. Si le moteur est équipé

d’un capteur de niveau d’huile

bas, le moteur ne démarre pas.

De l’air est piégé dans la

pompe et/ou les tuyaux.

La source d’eau est insu󰀩-

sante.

La buse est bouchée.

La grille d’entrée d’eau est

bouchée.

Le tuyau haute pression est

trop long.

Consultez la section DÉ-

MARRAGE DU MOTEUR

de ce guide pour connaître

la position correcte du volet

de départ.

Branchez le câble de la

bougie.

Gire el interruptor del motor

a la posición ON.

Ouvrez la vanne de carbu-

rant.

Vériez le niveau d’huile du

moteur. Remplissez selon

le guide du moteur.

Consultez la section

PURGE DE LA POMPE de

ce guide pour éliminer l’air

de la pompe et des tuyaux.
Assurez-vous que l’alimen-

tation en eau peut produire
au moins 5 GPM à 20 PSI.

Nettoyez la buse conformé-

ment à la section ENTRE-

TIEN de ce guide.

Nettoyez la grille d’entrée

d’eau conformément à la

section ENTRETIEN de ce

guide.

Le tuyau haute pression doit

faire moins de 100 pieds

(30 mètres) de long.

Page 23

Le volet de départ du moteur

est dans la position CHOKE.

Mettez le volet de départ

du moteur en position NO

CHOKE.

PROBLÈME CAUSE POSSIBLE SOLUTION

La lance d’arrosage n’est pas en

basse pression.

Le ltre à détergent est obstrué.

Insérez la buse noire pour

savon.

Nettoyez le ltre.

Assurez-vous que l’extré-

mité du ltre du tuyau de

Le ltre à détergent n’est pas

immergé dans le détergent.

siphonage du détergent est

entièrement immergée dans

le détergent.

Le détergent n’est pas

aspiré.

Fuite d’eau à la pompe.

La pompe ou la buse émet

des pulsations.

Fuite d’huile au niveau de

la pompe.

Le détergent est trop épais.

Le tuyau haute pression est

trop long.

Le détergent est séché à l’inté-

rieur de l’injecteur de détergent.

Raccords desserrés.

Joint torique usé ou déchiré.

Garniture de piston usée.

Tête de pompe ou tubes en-

dommagés par le gel.

Buse obstruée.

Bouchon de vidange desserré.

Joint torique du bouchon de

vidange usé.

L’huile de la pompe est trop

remplie.

Mauvaise huile utilisée.remplie.

Le bouchon d’évent est obs-

trué.

Diluez le détergent. Le dé-

tergent doit avoir la même

consistance que l’eau.

Allongez le tuyau d’alimen­tation en eau et raccourcis-

sez le tuyau haute pression.

Contactez le service à la clien-

tèle au 1 877 362-4271 ou à

[email protected].

Serrez les raccords.

Vériez et remplacez.

Contactez le service à la clien-

tèle au 1 877 362-4271 ou à

[email protected].

Contactez le service à la clien-

tèle au 1 877 362-4271 ou à

[email protected].

Nettoyez la buse conformé-

ment à la section ENTRE-

TIEN de ce guide.

Serrez-le.

Vériez et remplacez.

Vériez que la quantité est

correcte.

Vidangez et remplissez avec le

type et la quantité d’huile corrects.

Nettoyez le bouchon de l’évent;

sou󰀪ez de l’air par l’évent pour

éliminer les obstructions. Si le

problème persiste, remplacez

le bouchon.

Page 24

Joints d’huile usés.

Contactez le service à la clien-

tèle au 1 877 362-4271 ou à

[email protected].

ENTRETIEN

Pour des raisons de sécurité, le fabricant recommande que tous les entretiens et

réparations du laveur sous pression soient e󰀨ectués par un centre de service agréé. Tous
les remplacements ou réparations sous garantie doivent être e󰀨ectués par un centre de

distribution ou de service agréé. Pour trouver un centre de service autorisé près de chez
vous, faire une demande de garantie ou obtenir une réparation sous garantie autorisée,
appelez le 1 877 362-4271 ou envoyez un courriel à [email protected].

Il est de la responsabilité du propriétaire et/ou de l’utilisateur de faire e󰀨ectuer tous les

entretiens prévus avant d’utiliser le laveur sous pression. Veillez à suivre les recommandations

d’inspection et d’entretien gurant dans tous les guides fournis avec cet appareil.

Entretien

Avant chaque utilisation, vériez que le laveur sous pression ne présente pas de fuites,

de pièces lâches ou endommagées, et toute autre anomalie qui pourrait nuire à son bon
fonctionnement. Assurez-vous que toutes les protections de sécurité sont en place et en bon
état de fonctionnement. Inspectez tous les évents d’air et les fentes de refroidissement pour
vous assurer qu’ils sont propres et non obstrués. Réparez ou remplacez immédiatement
toutes les pièces endommagées ou défectueuses. Pour des raisons de sécurité, le fabricant

recommande que tous les entretiens et réparations du laveur sous pression soient e󰀨ectués

par un centre de service agréé. N’essayez jamais de réparer un tuyau haute pression.

Nettoyage du laveur sous pression

Nettoyez toujours le laveur sous pression lorsque le moteur est arrêté et froid. Pour nettoyer
le laveur sous pression, utilisez d’abord un compresseur d’air réglé à 25 PSI maximum pour
enlever la saleté et les débris des surfaces, des évents et des fentes de refroidissement du

laveur sous pression. Ensuite, nettoyez l’extérieur avec un chi󰀨on humide.

AVISAVIS

L’eau peut endommager les composants du moteur du laveur sous pression si elle

pénètre par les fentes de refroidissement ou d’autres orices. Les dommages causés

par la pénétration d’eau ne sont pas couverts par la garantie. Pour éviter les dommages
causés par l’eau, n’utilisez pas un laveur sous pression, un boyau de jardin ou toute autre
source d’eau courante pour nettoyer le moteur du laveur sous pression et ne l’immergez
jamais dans un liquide quelconque.

Page 25

NETTOYAGE

AVISAVIS

L’utilisation de produits de nettoyage chimique et/ou de liquides corrosifs peut endommager
les joints du laveur sous pression et ses composants internes. Les dommages causés
par les nettoyants chimiques et les liquides corrosifs ne sont pas couverts par la garantie.
Pour éviter ces risques, n’utilisez que des produits de nettoyage, jamais d’eau de Javel
et faites toujours passer de l’eau propre dans le laveur sous pression après avoir utilisé
des produits chimiques de nettoyage.

CHIMIQUES

Raccords

PRODUITS DE NETTOYAGE

Les raccords du tuyau, du pistolet et de la pompe doivent être nettoyés et lubriés
régulièrement avec une ne pellicule de graisse au lithium pour éviter d’endommager les

joints toriques et de provoquer des fuites.

Nettoyage des buses

Si une buse est obstruée, la pompe peut émettre des pulsations et la forme du jet peut
changer. Si la buse n’est pas nettoyée, une pression excessive peut se développer et
endommager la pompe ou d’autres accessoires. Inspectez les buses avant de les utiliser
et suivez les instructions de cette section pour la procédure appropriée de nettoyage des
buses.

1. Arrêtez le laveur sous pression.

2. Coupez l’alimentation en eau.

3.

Orientez le pistolet de pulvérisation dans une direction sécuritaire et appuyez sur la

gâchette pour relâcher la pression de l’eau.

4. Réglez le verrou de la gâchette.

5. Retirez la buse du raccord rapide de la lance.

6.

Dégagez toute obstruction de la buse en insérant l’outil de nettoyage de la buse fourni.

7. Rincez tous les débris détachés de la buse en orientant un tuyau d’arrosage en marche
vers la sortie de la buse pendant au moins 30 secondes.

Page 26

Filtre d’entrée d’eau

Avant chaque utilisation, vériez le ltre d’entrée et nettoyez-le en suivant les étapes ci­dessous. N’utilisez jamais le laveur sous pression si le ltre d’entrée n’est pas correctement

installé.

1. Retirez le ltre du coupleur du tuyau d’arrosage.

2.

Utilisez l’eau d’un tuyau d’arrosage en marche pour nettoyer les deux côtés du ltre.

2. Insérez le ltre nettoyé dans l’entrée de la pompe

avec le côté convexe vers l’extérieur.

Entretien de la pompe

La pompe de cet appareil est de conception sans entretien. La pompe a été remplie d’huile
en usine et n’a pas de vidange d’huile ni de bouchons de remplissage. S’il y a un problème
avec la pompe de ce nettoyeur haute pression, appelez le 1-877-362-4271 ou envoyez un
courriel à [email protected].

Entretien du moteur

Avant chaque utilisation, vériez que le moteur ne comporte pas de pièces desserrées ou

endommagées, de signes de fuites d’huile ou de carburant, et/ou toute autre anomalie qui

pourrait a󰀨ecter le bon fonctionnement. Gardez toujours tous les dispositifs de protection

en place et en bon état de fonctionnement. Réparez ou remplacez immédiatement toutes
les pièces endommagées ou défectueuses.

Pour des raisons de sécurité, le fabricant recommande que tous les entretiens et réparations

du moteur (y compris les dispositifs et systèmes antipollution) soient e󰀨ectués par un

centre de service agréé. Tous les remplacements ou réparations sous garantie doivent

être e󰀨ectués par un centre de distribution ou de service agréé. Pour trouver un centre

de service agréé près de chez vous, obtenir des renseignements sur la façon de faire
une demande de garantie ou prendre des dispositions pour des réparations sous garantie
autorisées, veuillez appeler le 1 877 362-4271 ou envoyer un courriel à cservice@fna­group.com.

Pour toute autre information sur l’entretien du moteur, consultez le guide du moteur.

Page 27

ENTREPOSAGE ET TRANSPORT

Entreposage pendant deux mois ou moins (ou lorsque des

températures glaciales sont attendues).

1. Remplissez le réservoir de carburant conformément à la section LISTE DE
CONTRÔLE DE FONCTIONNEMENT de ce guide, puis ajoutez un stabilisateur de
carburant conformément aux recommandations du fabricant. REMARQUE : L’utilisation
d’un stabilisateur de carburant (vendu séparément) lors de l’entreposage de l’essence
peut aider à prévenir les problèmes liés aux carburants mélangés à de l’alcool dans les
moteurs d’équipement motorisé d’extérieur. Suivez toujours les instructions fournies par le
fabricant du stabilisateur de carburant pour le mélanger et l’utiliser correctement.

2. E󰀨ectuez les étapes des sections LISTE DE CONTRÔLE DE FONCTIONNEMENT,

RACCORDEMENT DES TUYAUX et AMORÇAGE DE LA POMPE de ce guide.

3. Démarrez le moteur conformément à la section DÉMARRAGE de ce guide et faites-le
tourner pendant dix (10) minutes pour permettre au carburant stabilisé de circuler dans
tout le système d’alimentation. Veillez à appuyer sur la gâchette pour que l’eau continue de

circuler dans la pompe et le pistolet de pulvérisation an d’éviter toute surchau󰀨e.

4.

Mettez l’interrupteur du moteur sur la position OFF.

5. Fermez l’alimentation en eau. Retirez le tuyau d’alimentation en eau.

6. Appuyez sur la gâchette du pistolet de pulvérisation pour relâcher la pression dans
le tuyau et la pompe, puis vidangez le tuyau haute pression. Débranchez le tuyau haute
pression de la pompe et du pistolet de pulvérisation.

7.

Laissez le moteur refroidir complètement.

8.

Protégez la pompe en utilisant la protection de pompe SIMPSON® conformément à la

section UTILISATION DE LA PROTECTION DE POMPE du présent guide.

9. Entreposez le laveur sous pression dans un endroit propre et sec, à l’abri de la lumière
directe du soleil.

Page 28

Entreposage pendant plus de deux mois

1. Assurez-vous que le moteur est complètement froid.

2. Retirez tout le carburant du réservoir, des conduites de carburant et du carburateur
en desserrant la vis de vidange située au bas du carburateur et en vidant le carburant
dans un conteneur approprié.

3. Changez l’huile moteur.

4. Enlevez la saleté et les débris de la zone autour de la bougie d’allumage, puis utilisez
une douille ou une clé à bougie pour retirer la bougie d’allumage.

5. Versez 0,5 once (15 ml) d’huile neuve dans la chambre de combustion du moteur, puis
faites tourner le moteur lentement en tirant sur le recul deux (2) fois pour répartir l’huile

et lubrier le cylindre.

6. Installez la bougie d’allumage.

7. Vidangez le tuyau haute pression.

8. L’utilisation de SIMPSON Pump Guard ou d’un équivalent est recommandée lors de
l’entreposage de la machine pendant plus de 30 jours et/ou lorsque des températures
glaciales sont prévues.

9. Entreposez le laveur sous pression dans un endroit propre et sec, à l’abri de la lumière
directe du soleil.

Transport

AVERTISSEMENT:AVERTISSEMENT:

Le fait de laisser le laveur sous pression dans un espace clos où les températures peuvent
augmenter sur un véhicule de transport peut provoquer la vaporisation du carburant
et éventuellement son explosion. Un incendie et des explosions peuvent causer des
brûlures graves et/ou la mort. Pour éviter les fuites ou la vaporisation de carburant,
sécurisez le laveur sous pression dans une zone bien aérée, à l’abri du soleil et autres
sources de chaleur et ne le transportez pas sur des routes irrégulières si le carburant n’a
pas été vidangé au préalable.

1. Mettez l’interrupteur de commande du moteur sur la position ARRÊT.

2. Pour éviter tout déversement de carburant lors du transport, gardez le laveur sous
pression en position verticale sur une surface plane.

3. Lorsqu’il est chargé sur un véhicule, xez le laveur sous pression à l’aide de sangles
ou d’attaches pour éviter qu’il ne se renverse ou qu’il ne soit endommagé par un
glissement.

REMARQUE : N’utilisez pas le laveur sous pression lorsqu’il est sur le véhicule de transport.

Page 29

TRANSPORT

UTILISATION DE LA PROTECTION DE POMPE SIMPSON

®

AVISAVIS

Laisser de l’eau à l’intérieur de la pompe par temps de gel causera des dommages
divisibles à la pompe. Pour éviter des dommages coûteux, traitez toujours la pompe avec
la protection de pompe SIMPSON

d’une solution lubriante et antigel.

La protection de pompe SIMPSON® (vendue séparément) est formulée pour protéger
votre pompe pendant l’entreposage à long terme et contre les dommages causés par
le gel. La protection de pompe doit être utilisée tout au long de la saison pour que

les joints restent souples et bien lubriés. Avant d’entreposer l’appareil pour l’hiver ou

lorsqu’il y a un risque de gel, utilisez la protection de pompe pour éliminer toute trace
d’eau des cavités internes tout en les remplissant d’une solution antigel. La protection
de pompe est une assurance pour votre investissement, utilisez-la.

Utilisez simplement la protection de pompe en suivant les étapes suivantes :

1. Vissez l’adaptateur de la protection de pompe dans l’entrée du tuyau d’arrosage
de la pompe.

®

an d’éliminer l’eau piégée et de remplir la pompe

DOMMAGES DE LA POMPE

2. Appuyez sur le bouton et maintenez-le enfoncé jusqu’à ce que toute l’eau et la

protection de pompe commencent à sortir de l’orice haute pression.

3. Dévissez la protection de pompe et préparez le laveur sous pression pour
l’entreposage comme indiqué dans la section ENTREPOSAGE ET TRANSPORT.

Page 30

GARANTIE LIMITÉE

Les produits de consommation

CONDITIONS DE COUVERTURE DE LA GARANTIE :

Le fabricant de ce produit s’engage à réparer ou à remplacer les pièces désignées qui s’avèrent défectueuses pendant la période de garantie

indiquée ci-dessous, à la seule discrétion du fabricant. Des limitations/extensions et exclusions spéciques s’appliquent.

Cette garantie couvre les défauts de matériaux et de fabrication et non les défaillances de pièces dues à l’usure normale, la dépréciation,
l’abus, les dommages accidentels, la négligence, l’utilisation, l’entretien, la qualité de l’eau et le stockage inappropriés. Pour faire une récla
mation selon les termes de la garantie, toutes les pièces déclarées défectueuses doivent être conservées et disponibles pour être retournées
sur demande à un centre de service de garantie désigné pour une inspection de garantie. Les jugements et décisions du fabricant concernant

les demandes de garantie sont dénitifs.

Ces garanties sont transmises à l’utilisateur nal et ne sont pas transférables. En tant que centre de service de garantie autorisé et formé

par l’usine, l’usine honorera les conditions de toutes les garanties des composants et satisfera aux réclamations des dispositions de garantie
appropriées.

Les articles d’usure normale incluent, mais sans s’y limiter, les articles tels que la valve et les joints, qui ne sont pas couverts par cette garantie.

Cette garantie remplace toutes les garanties, expresses ou implicites, y compris, sans s’y limiter, toute garantie de qualité marchande ou
d’adéquation à un usage particulier et toutes ces garanties sont par la présente rejetées et exclues par le fabricant. L’obligation de garantie
du fabricant est limitée à la réparation et au remplacement des produits défectueux comme indiqué dans les présentes et le fabricant ne sera
pas responsable de toute autre perte, dommage ou dépense - y compris les dommages dus à l’expédition, à un accident, à un abus, à des
catastrophes naturelles, à une mauvaise utilisation ou à une négligence. . Il n’y a pas non plus de dommages résultant de réparations utilisant

des pièces non achetées auprès du fabricant ou de modications e󰀨ectuées par du personnel non autorisé par l’usine. Le défaut d’installer et

d’utiliser l’équipement conformément aux directives énoncées dans le manuel d’instructions annulera la garantie.

CETTE GARANTIE NE COUVRE PAS :

Marchandises vendues reconditionnées, utilisées comme équipement de location, utilisées pour des applications commerciales

ou commerciales, et unités utilisées comme modèles de plancher ou d’a󰀩chage, dommages résultant de l’expédition (les

réclamations doivent être déposées auprès du transporteur), accident, abus, actes de Dieu, mauvaise utilisation ou négligence .

Cette garantie ne couvre pas non plus les dommages résultant de réparations ou de modications e󰀨ectuées par du personnel

non autorisé par l’usine ou le défaut d’installation et d’utilisation de l’équipement conformément aux directives énoncées dans le
manuel d’instructions. Le fabricant décline toute responsabilité vis-à-vis de qui que ce soit pour les dommages consécutifs, les
blessures corporelles ou les pertes commerciales.

RESPONSABILITÉ DE L’ACHETEUR INITIAL (UTILISATEUR INITIAL) :

Pour le traitement d’une réclamation sous garantie pour votre laveur sous pression SIMPSON®, signalez le problème au 1 877 362-4271 ou à
[email protected] obtenir l’autorisation et les directives concernant le centre de service le plus proche de votre zone Conser
vez le reçu de caisse original comme preuve d’achat pour les travaux sous garantie Prenez un soin raisonnable pour l’utilisation et l’entretien
du produit, comme indiqué dans le(s) guide(s) du propriétaire

LA GARANTIE NE COUVRE PAS :

• Dommages de fret

• Dommages dus à la détérioration chimique, à l’accumulation de tartre, à la rouille, à la corrosion ou à la dilatation thermique

• Dégâts de gel

• Dommages causés par des pièces ou des accessoires non obtenus auprès d’un revendeur agréé ou non approuvés par le fabricant

• Usure normale des pièces mobiles ou des composants a󰀨ectés par les pièces mobiles

PÉRIODES DE COUVERTURE DE LA GARANTIE:

SYSTÈME DE CONTRÔLE DU MOTEUR ET DES ÉMISSIONS

• Couvert par la garantie du fabricant du moteur. Voir manuel du moteur.

POMPE À HAUTE PRESSION (DÉFAUTS DE MATÉRIAUX ET DE FABRICATION)

• UN (1) an à partir de la date d’achat.

FRAME (DEFECTS IN MATERIAL AND WORKMANSHIP)

• CINQ (5) ans à partir de la date d’achat.

ACCESSOIRES (DÉFAUTS DE MATÉRIAUX ET DE FABRICATION)

•

Buses, exibles, pistolets pulvérisateurs, baguettes, pneus, pieds en caoutchouc : quatre-vingt-dix (90) jours à compter de la date d’achat

DÉCLARATION D’INTENTION ET D’UTILISATION

• Il s’agit d’une gamme de produits grand public qui n’est PAS conçue pour être utilisée dans des applications commerciales. Cette

garantie ne couvre aucun produit utilisé à des ns de location ou commerciales, ou à toute autre n génératrice de revenus.

-

-

Page 31

REMARQUES

CETTE PAGE A ÉTÉ INTENTIONNELLEMENT LAISSÉE BLANCHE

Page 32

Page 33

LIRE ATTENTIVEMENT CE GUIDE AVANT L’UTILISATION

Le fait de ne pas suivre les instructions et les précautions de sécurité de ce guide
peut entraîner des dommages matériels, des blessures graves et/ou la mort.

CONSERVEZ CE GUIDE POUR RÉFÉRENCE ULTÉRIEURE

No. de pièce 7108644 / FRANÇAIS REV B – 6/2023

LAVADORA A PRESIÓN

MANUAL DE USO Y CUIDADO

MIRA ANTES

DE BOMBEAR!

Porcentaje de etanol

LEA ESTE MANUAL DETENIDAMENTE ANTES DE LA OPERACIÓN

El incumplimiento de las instrucciones y precauciones de seguridad de este
manual puede provocar daños a la propiedad, lesiones graves y/o la muerte.

Si su lavadora a presión no funciona o si faltan partes o están rotas, NO LA DEVUELVA AL LUGAR
DE COMPRA. Comuníquese con nuestro Departamento de Servicio al Cliente llamando al 1-877-
362-4271 o enviando un correo electrónico a [email protected]

CONSERVE ESTE MANUAL PARA FUTURA REFERENCIA

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son sólo para referencia

y pueden no representar su modelo especíco.

Número de parte 7108644 / Español REV B - 6/2023

NOTAS

ESTA PÁGINA SE DEJÓ EN BLANCO INTENCIONALMENTE

Página II

CONSERVE ESTE MANUAL PARA USO FUTURO

Conserve este manual para referencia futura. Este manual debe considerarse una parte
permanente del producto y permanecer con él. Este manual debe estar disponible para
cualquier persona que opere los productos que cubre. Este manual debe permanecer
con el (los) producto(s) que cubre si se vende a un nuevo propietario. Si el manual se
daña, se pierde o se vuelve inutilizable, puede descargar una nueva copia de las páginas
del producto en www.simpsoncleaning.com o comunicarse con el servicio de atención al
cliente llamando al 1-877-362-4271.

Anote el número de modelo, el número de serie y la fecha de compra de este producto en
los espacios proporcionados a continuación y luego guarde este manual con los recibos de
compra para referencia futura.

Número de

modelo:

Número de

serie:

Fecha de

compra:

Página 1

TABLA DE CONTENIDO

Lea este manual antes de la operación

Instrucciones adicionales

Símbolos de alerta de peligro

RENUNCIAS DE RESPONSABILIDAD 5

4INSTRUCCIONES DE SEGURIDAD

4
4
4

EQUIPO DE PROTECCIÓN PERSONAL

DESEMPAQUE 6

ENSAMBLE 6

Instale la manija estilo botón

Ensamble la pistola rociadora

Organización de accesorios

UBICACIÓN DE COMPONENTE 8

CONEXIÓN DE MANGUERAS 10

PURGA DE AIRE DE LA BOMBA 11

BOQUILLAS 12

Selección de boquillas

Instalación de boquillas

USO DE PRODUCTOS QUÍMICOS 13

LISTA DE VERIFICACIÓN DE OPERACIÓN

Ubicación

Operación a gran altitud

Condiciones de operación

Vericación de aceite del motor

Revisión de combustible

5

6

7
7

12
12

14

14
15

15
16
18

Página 2

ARRANQUE DEL MOTOR 20

APAGADO DEL MOTOR 21

Términos

Preparación

Lavado a presión

Mantenimiento

Limpieza de lavadora a presión

Conexiones

Limpieza de boquillas

Filtro de entrada de agua

Mantenimiento de la bomba

Mantenimiento del motor

Almacenamiento durante dos meses o menos

Almacenamiento durante más de dos meses

Transporte

22CONSEJOS DE OPERACIÓN

22
22
22

23SOLUCIÓN DE PROBLEMAS

25MANTENIMIENTO

25
25
26
26
27
27
27

28ALMACENAMIENTO Y TRANSPORTE

28
29
29

®

30USO DE PUMP GUARD SIMPSON

31GARANTÍA

Página 3

INSTRUCCIONES DE SEGURIDAD

LEA ESTE MANUAL ANTES DE LA OPERACIÓN

Este manual contiene información e instrucciones de seguridad importantes. No opere
este producto hasta que haya leído y entendido completamente todas las instrucciones
de seguridad, operación y mantenimiento enumeradas en este manual. El incumplimiento
de la información contenida en este manual resultará en daños a la propiedad, lesiones
y/o muerte.

NOTA: Las advertencias y precauciones discutidas en este manual no pueden cubrir
todas las condiciones y situaciones que puedan ocurrir. El operador debe comprender
que la conciencia y la precaución son factores que no se pueden incorporar a este
producto y, por lo tanto, deben ser ejercidos por el operador.

INSTRUCCIONES ADICIONALES

Junto con este manual, asegúrese de leer las instrucciones adicionales proporcionadas
tanto en el producto como en el mismo, el equipo adjunto, los accesorios y el motor
que alimenta el producto. Preste especial atención a todas las reglas e instrucciones de
seguridad adicionales sobre los procedimientos adecuados de arranque, operación y
apagado. Utilice siempre cualquier vestimenta protectora recomendada que pueda ser
necesaria para operar el equipo de manera segura.

SÍMBOLOS DE ALERTA DE PELIGRO

Asegúrese de comprender los símbolos de seguridad y las deniciones que se

enumeran a continuación. Cada símbolo contiene una de cuatro palabras: PELIGRO,
ADVERTENCIA, PRECAUCIÓN, AVISO, que indican diferentes niveles de severidad de

peligro. Estos símbolos se utilizan a lo largo de este manual y se sigue la información

sobre un peligro especíco, las consecuencias del peligro y las instrucciones sobre cómo

evitarlo. El no prestar atención a estos símbolos y seguir las instrucciones proporcionadas
con ellos resultará en daños a la propiedad, lesiones y/o la muerte.

Indica una situación de peligro inminente que, si no se evita,

PELIGRO:PELIGRO:

ADVERTENCIA:ADVERTENCIA:

PRECAUCION:PRECAUCION:

AVISOAVISO

Página 4

provocará daños a la propiedad, lesiones graves y/o la
muerte.

Indica una situación potencialmente peligrosa que, si no se
evita, podría provocar daños a la propiedad, lesiones graves
y/o la muerte.

Indica una situación peligrosa que, si no se evita, podría
provocar daños a la propiedad y/o lesiones menores a
moderadas.

Indica información que se considera importante pero no está
relacionada directamente con un peligro.

AVISOAVISO

Este aparato no está diseñado para ser utilizado por personas (incluyendo niños)
con capacidades físicas, sensoriales o mentales reducidas, o falta de experiencia y
conocimiento, a menos que hayan recibido supervisión o instrucciones sobre el uso del
aparato por parte de una persona responsable de su seguridad.

Los niños deben ser supervisados para asegurarse que no jueguen con el aparato.

ADVERTENCIA DE PROPUESTA 65 DE CALIFORNIA

Este producto y el escape del motor pueden exponerlo a sustancias químicas que en el
estado de California se sabe que causan cáncer, defectos de nacimiento u otros daños
reproductivos. Para obtener más información sobre la Propuesta 65 de California, visite
www.P65Warnings.ca.gov.

ADVERTENCIA DE HIDROCARBUROS
AROMÁTICOS POLICÍCLICOS

El elemento del ltro de aire y el ensamble de la caja de aire pueden contener hidrocarburos

aromáticos policíclicos (HAP). Algunos HAP pueden causar cáncer. Para evitar la exposición

a los HAP, use guantes cuando realice el mantenimiento del ltro de aire.

RENUNCIAS DE RESPONSABILIDAD

● Toda la información de esta publicación se basó en la información de producto más
reciente disponible en el momento de la impresión. FNA Group se reserva el derecho
de actualizar, cambiar y/ mejorar el producto y este documento en cualquier momento,
sin previo aviso y sin incurrir en ninguna obligación.

● Este manual puede cubrir más de una máquina. Las imágenes y guras del manual
deben usarse sólo como referencia. Puede haber diferencias entre su producto y las
imágenes, dibujos y diagramas de este manual.

EQUIPO DE PROTECCIÓN PERSONAL(EPP)

Es importante comprender qué equipo de protección personal (EPP) se debe utilizar
al usar su lavadora a presión. A continuación se muestra una lista de artículos de
EPP que deben utilizarse en todo momento cuando se usa la lavadora a presión.

Audición - Tapones para los oídos u orejeras para proteger su audición.

Visión - Anteojos o gafas de seguridad para proteger sus ojos.
Ropa - Pantalones largos para proteger las piernas de los escombros que son

arrojados.

Zapatos - Zapatos que cubran completamente sus pies para protegerlos contra los
escombros y el rocío.

Página 5

DESEMPAQUE

Siga los pasos descritos en esta sección para desempacar y ensamblar su lavadora a presión.
Si tiene alguna pregunta sobre el desempaque o el ensamble de su lavadora a presión, tenga
a mano su número de modelo y número de serie, y comuníquese con atención al cliente al
1-877-362-4271 o envíe un correo electrónico a [email protected].

1. Coloque el cartón de envío sobre una supercie sólida y plana.

2. Corte con cuidado la parte superior de la caja para abrirla.

3. Corte con cuidado cada esquina de la caja de arriba a abajo.

4. Coloque cada lado de la caja de cartón en el suelo.

5. Retire el contenido del cartón.

ENSAMBLE

Instale la manija estilo botón

1). Deslice el mango (1) en el marco (2).

2). Con los pulgares, presione los botones
(3) y luego deslice el mango hacia abajo
hasta que los botones salten y bloqueen el
mango.

1 4 6

3). Sostenga el soporte de la pistola (4) en

el mango.

4). Asegure el soporte de la pistola con el

perno (5) y la perilla (6) adjuntos.

5

3

2

Página 6

3

Ensamble la pistola rociadora

1. Asegure la lanza a la pistola girando
cuidadosamente el acoplador sobre la
pistola rociadora hasta que el acoplador
deje de girar. No apriete en acceso.
La mayoría de las roscas en ña lanza
no serán visibles si la lanza y la pistola
se ensamblan adecuadamente. Tenga
cuidado de no trasroscar la pistola y la
lanza.

¡ADVERTENCIA!

fácilmente, lo que resulta en un montaje inadecuado. Un montaje incorrecto de la pistola
y la lanza puede provocar lesiones personales. No lo use si las roscas del acoplador de la
pistola y/o la lanza están

Las roscas del acoplador de la lanza y la pistola se pueden trasroscar

trasroscadas.

Organización de accesorios

1. Coloque la pistola rociadora y el
ensamble de lanza en el soporte
del tablero.

2. Empuje las boquillas en los
pasacables de hule en el tablero.
Nota: la etiqueta del tablero
indica la ubicación correcta de
las boquillas.

3. Cuelgue la manguera de alta
presión en el soporte.

3

12

ADVERTENCIA:ADVERTENCIA:

Intentar arrancar el motor incorrectamente o usar la lavadora a presión incorrectamente
puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o
la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos
descritos en la sección LISTA DE VERIFICACIÓN DE OPERACIÓN del manual del
propietario antes de arrancar el motor, y siga todas las pautas para el uso adecuado de
la lavadora a presión.

Página 7

LISTA DE VERIFICACIÓN
DE OPERACIÓN

UBICACIÓN DE COMPONENTE

4 51 2 3

Página 8

8 96 7

1. Tapa de llenado de combustible

2. Soporte de pistola rociadora

3. Pistola rociadora

4. Gatillo de pistola rociadora

5. Bloqueo de gatillo de pistola rociadora

6. Conector rápido de varilla de rocío

7. Rueda

8. Interruptor ON/ OFF del motor

9. Tanque de combustible

12 13 1410 11

Página 9

18 1915 16 17

10. Correa de manguera

11. Manguera de alta presión

12. Tapa de llenado de aceite / varilla de medición

13. Soportes de boquilla

14. Retroceso de arranque del motor

15. Salida de bomba de alta presión

16. Acoplador de manguera de jardín y ltro de entrada de agua

17. Bomba

18. Válvula de alivio térmico

19. Bujía

CONEXIÓN DE MANGUERAS

Antes de conectar una manguera de suministro de agua, asegúrese que el suministro de
agua sea capaz de proporcionar una fuente ininterrumpida de agua fría y limpia a una
velocidad mínima de 5 galones por minuto (GPM) y 20 libras por pulgada cuadrada (PSI)
de presión. Una vez que haya asegurado un suministro de agua adecuado, siga las
instrucciones a continuación para conectar tanto el suministro de agua como las mangueras
de alta presión a la lavadora a presión.

1.

Verique que el ltro de entrada esté libre de

suciedad o escombros y que esté en su lugar
con el lado convexo hacia afuera.

2.

Abra el suministro de agua y déjelo correr durante
30 segundos para purgar cualquier residuo de
la manguera de suministro. Después, cierre el
suministro de agua y enrosque la manguera de
suministro de agua en la entrada de la bomba.

Enrosque el conector de la manguera

3.
de alta presión en la salida de alta
presión de la bomba.

Enrosque el conector

4.

de la manguera de alta
presión en la pistola
rociadora.

Página 10

PURGA DE AIRE DE LA BOMBA

AVISOAVISO

Operar una bomba de lavadora a presión sin agua dañará gravemente los sellos de
la bomba y otros componentes internos. Para evitar este peligro, asegúrese que el
suministro de agua sea ininterrumpido y de por lo menos 5 GPM a 20 PSI y siempre
purgue el aire de la bomba de la lavadora a presión antes de arrancar el motor.

ADVERTENCIA:ADVERTENCIA:

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por
inyección de líquido, laceraciones graves, amputaciones y/o la muerte. Para evitar estos
peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando
use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio
de alta presión.

Una bomba de lavado a presión está diseñada para funcionar con agua que uye a través de ella.

El agua lubrica y enfría los componentes internos de la bomba. Operar una bomba de lavadora
a presión sin agua dañará gravemente los sellos de la bomba y otros componentes internos. Los
daños causados por operar la bomba de la lavadora a presión sin agua no están cubiertos por
la garantía. Asegúrese de seguir las instrucciones a continuación para purgar correctamente el
aire de la bomba de la lavadora a presión antes de arrancar el motor.

1. Conecte todas las mangueras siguiendo los pasos descritos en la sección CONEXIÓN
DE MANGUERAS de este manual y luego abra la fuente de agua fría.

PURGA DE BOMBA

LESIÓN POR INYECCIÓN

2. Apunte la pistola rociadora en una dirección segura, después apriete y mantenga

presionado el gatillo durante por lo menos 30 segundos o hasta que el agua uya de

manera constante y se purgue todo el aire de la bomba y las mangueras.

3. Revise las mangueras y conexiones respecto a fugas. Si se encuentran fugas, apague
la máquina, apunte la pistola rociadora en una dirección segura y apriete el gatillo para
aliviar cualquier presión acumulada en el sistema. Nunca intente tocar una fuga en
una manguera o accesorio de alta presión. Nunca intente reparar una manguera de
alta presión.

4.

Conecte el seguro del gatillo.

Página 11

BOQUILLAS

Selección de boquillas

Las boquillas suministradas con la lavadora a presión tienen patrones de rociado especícos
diseñados para limpiar diferentes supercies. El uso de una boquilla incorrecta puede dañar
las supercies. Consulte la siguiente tabla para seleccionar la boquilla correcta antes de

usar la lavadora a presión. NOTA: La selección de boquillas incluidas puede variar según
los modelos de lavadoras a presión.

Patrón

de

rociado

o

0

Limpieza de puntos

de supercies duras,

sin pintar y áreas de

alto alcance

SuperciesUsos

Metal y hormigón sin pintar

NO usar en madera.

Color

Rojo

5-N-1

(si está

equipado)

O

0

HIGH

PRESSURE

Amarillo

Verde

Blanco

Negro Jabón

15

HIGH

PRESSURE

25

HIGH

PRESSURE

40

HIGH

PRESSURE

SOAP

LOW

PRESSURE

O

O

O

AVISOAVISO

Limpieza intensa de

o

15

supercies sin pintar

Boquilla de limpieza

o

25

o

40

supercies pintadas

Aplica soluciones

estándar para
la mayoría de

aplicaciones

Limpieza de

o delicadas

de limpieza

DAÑO POR ROCÍO

Parrillas, entradas para vehículos,

pasillos de concreto y ladrillo,

bloque y estuco sin pintar

Herramientas de jardín, aceras,

muebles de jardín, revestimientos

sin pintar, estuco, canaletas, aleros,

supercies de concreto y ladrillo

Automóvil, camión, RV, marino,
madera, ladrillo pintado, estuco

pintado, vinilo y revestimiento pintado

Seguro en todas las

supercies. Siempre verique la

compatibilidad de las soluciones

de limpieza antes de su uso.

El rociado de alta presión puede dañar las plantas y otras supercies. Para evitar causar

daños, cubra las plantas antes de rociar cerca de ellas, consulte la tabla de Selección de

boquillas en este manual para la selección correcta de boquillas y pruebe las supercies
antes de rociar para asegurarse que sean lo sucientemente fuertes para resistir el

rociado de alta presión.

Instalación de boquillas

Si el motor está funcionando, asegúrese que el bloqueo
del gatillo esté en la posición bloqueada antes de retirar e
instalar las boquillas.

Para colocar una boquilla en la varilla de rociado, jale el acoplador de conexión rápida
hacia atrás, inserte la boquilla y luego suelte el acoplador para que vuelva a colocarse

en su lugar. Una vez instalada, jale la boquilla para asegurarse que quede ja.

Página 12

USO DE PRODUCTOS QUÍMICOS

AVISOAVISO

El lavado a presión con líquidos volátiles, inamables o corrosivos podría causar daños,

incendio o explosión en la lavadora a presión y provocar lesiones graves y/o la muerte.
Para evitar estos peligros, use únicamente jabones y productos químicos aprobados,

no intente lavar a presión con líquidos volátiles, inamables o corrosivos y NUNCA use

blanqueador.

Conecte el extremo abierto de la manguera de

1.
jabón a la conexión de púas de la bomba.

LÍQUIDOS VOLÁTILES

Jabón

Coloque el extremo ltrado de la manguera de

2.
jabón en un recipiente con jabón.

Si el motor está funcionando, asegúrese que el

3.
bloqueo del gatillo esté en la posición bloqueada
antes de retirar e instalar las boquillas.

Inserte la boquilla negra en la varilla rociadora de

4.
acuerdo con la sección Instalación de boquilla de
este manual. NOTA: Los jabones no se ltrarán si
la boquilla de jabón negra no está instalada en la
varilla rociadora.

Después de usar jabón, coloque el extremo ltrado de la manguera de jabón en un

5.

recipiente con agua limpia y opere la lavadora a presión extrayendo agua limpia
a través de la manguera y la bomba hasta que el sistema esté completamente
enjuagado. Si queda jabón u otros productos químicos en la bomba, la bomba
podría dañarse. La garantía no cubre los daños a la bomba por residuos de jabón
o químicos.

Página 13

LISTA DE VERIFICACIÓN DE OPERACIÓN

Ubicación

Coloque la lavadora a presión en una supercie nivelada en el exterior en un área bien
ventilada antes de ponerla en operación. Mantenga todos los materiales inamables por lo

menos a cinco pies de distancia de todos los lados del producto.

● Nunca use la lavadora a presión dentro de una casa, garaje o cualquier otro tipo de
recinto, incluso si las puertas y ventanas están abiertas. Opere el motor en el exterior por
lo menos a 20 pies (6 metros) de distancia de ventanas, puertas y ductos de ventilación.
Considere cuidadosamente la dirección del viento y las corrientes de aire cuando utilice
la lavadora a presión en exteriores para evitar respirar el escape del motor.

● Siguiendo las instrucciones y recomendaciones del fabricante, instale alarmas de

monóxido de carbono que funcionen con baterías en cualquier edicio ocupado cerca

del motor en funcionamiento.

● Si siente dolor de cabeza, náuseas, mareos, somnolencia o debilidad mientras la
lavadora a presión está en operación, salga al aire libre y busque atención médica de
inmediato.

ADVERTENCIA:ADVERTENCIA:

El escape del motor contiene monóxido de carbono, un gas venenoso, inodoro e incoloro.
Operar un motor en interiores lo matará en minutos. Nunca use este producto dentro de
una casa, garaje o cualquier otro tipo de recinto, incluso si las puertas y ventanas están
abiertas. Opere el motor en el exterior por lo menos a 20 pies (6 metros) de distancia de
ventanas, puertas y ductos de ventilación. Considere cuidadosamente la dirección del
viento y las corrientes de aire cuando utilice este producto al aire libre para evitar respirar
el escape del motor. Siempre utilice un detector de monóxido de carbono en cualquier

edicio ocupado cerca del motor en operación.

VAPORES TÓXICOS

Página 14

Operación a gran altitud

Este motor tendrá el desempeño adecuado del motor y el control de emisiones cuando se
opere a una altitud de 5000 pies (1524 metros) o menos. Este motor requiere un juego de
carburador de gran altitud para garantizar el desempeño adecuado del motor y el control
de emisiones cuando se opera a altitudes superiores a 5000 pies (1524 metros). Operar la

máquina con la conguración incorrecta del motor por encima de 5000 pies (1524 metros)
puede aumentar sus emisiones, disminuir la eciencia y el desempeño del combustible.

Para obtener un juego de carburador para gran altitud, comuníquese con el centro de
servicio autorizado más cercano.

AVISOAVISO

Operar el motor con un juego de chorro de carburador para gran altitud a una altitud
inferior a 5000 pies (1524 metros) hará que el motor se caliente demasiado. El
sobrecalentamiento del motor puede provocar daños graves en el motor. Para evitar este
peligro, asegúrese que esté instalado el juego de carburador correcto y que la mezcla de
aire/combustible esté ajustada correctamente para su altitud.

ALTITUD

Condiciones de operación

Antes de cada uso, verique si hay piezas sueltas o dañadas, fugas y/o cualquier otra

condición que pueda afectar la operación correcta. Repare o reemplace todas las partes
dañadas y/o defectuosas inmediatamente. Mantenga siempre todas las protecciones
de seguridad en su lugar y en buen estado de operación. Por razones de seguridad, el
fabricante recomienda que todo el mantenimiento y las reparaciones las realice un centro
de servicio autorizado.

Antes de arrancar el motor, elimine el exceso de suciedad y escombros de las rejillas
de ventilación, el escape y las áreas de retroceso del motor de arranque. Siempre opere

la lavadora a presión en una supercie nivelada y nunca mueva ni incline la lavadora a

presión mientras está en operación. Use la lavadora a presión sólo para el propósito para
el que fue diseñada. Si tiene preguntas sobre el uso adecuado de su lavadora a presión,
comuníquese con el servicio de atención al cliente al 1-877-362-4271 o cservice@fna­group.com.

ADVERTENCIA:ADVERTENCIA:

Los adultos y los niños no capacitados pueden sufrir lesiones graves o morir si se les
permite operar incorrectamente o jugar con la lavadora a presión en funcionamiento. Para
evitar estos peligros, asegúrese que cualquier persona que opere la lavadora a presión
reciba instrucciones adecuadas, entienda la operación segura, y haya leído el manual
del propietario antes de operar este producto. No permita que niños operen la lavadora
a presión sin supervisión de los padres. Mantenga a los niños y mascotas alejados de
la lavadora a presión mientras esté en operación. Siempre apague la lavadora a presión
antes de abandonar el área.

Página 15

OPERACIÓN SIN
CAPACITACIÓN

ADVERTENCIA:ADVERTENCIA:

No revisar este producto antes de su uso podría crear una situación peligrosa que resulte
en daños al producto, lesiones graves y/o la muerte. Para evitar estos peligros, revise la

lavadora a presión antes de cada uso. Verique si hay partes sueltas o dañadas, señales

de fugas de aceite o combustible, protecciones faltantes, ventilas de enfriamiento
obstruidas, o cualquier otra condición que pueda afectar la operación adecuada. Repare
o reemplace todas las partes dañadas o defectuosas y mantenga todas las protecciones
de seguridad en su lugar y en buenas condiciones de operación antes de usar la lavadora
a presión.

REVISIÓN ANTES DE
OPERACIÓN

ADVERTENCIA:ADVERTENCIA:

Las altas presiones creadas por una lavadora a presión pueden causar lesiones por
inyección de líquido, laceraciones graves, amputaciones y/o la muerte. Para evitar estos
peligros, siempre apunte la pistola rociadora y la lanza en una dirección segura cuando
use una lavadora a presión y nunca intente tocar una fuga en una manguera o accesorio
de alta presión.

PRECAUCION:PRECAUCION:

Un motor en operación produce calor. Las supercies del motor, otros componentes
relacionados y los gases de escape del motor se calientan lo suciente como para causar

quemaduras leves moderadas o encender materiales al entrar en contacto. Para evitar

quemaduras, no toque las supercies del motor ni los gases de escape mientras está en

funcionamiento y deje que el motor se enfríe completamente antes de moverlo, tocarlo o
realizar cualquier mantenimiento. Para evitar un incendio, mantenga todos los materiales

inamables al menos a cinco pies de distancia de todos los lados del producto.

ADVERTENCIA:ADVERTENCIA:

Este producto tiene muchas partes que se mueven a altas velocidades. Las partes
móviles pueden causar lesiones por aplastamiento, fracturas, laceraciones severas, y/o
amputaciones traumáticas. Para evitar lesiones, nunca coloque los dedos, manos, pies,
u otras partes del cuerpo cerca del motor en operación. Nunca opere el productor con
las cubiertas, aros de refuerzo u otras protecciones retirados. No use ropa holgada,
cordones que cuelguen, o cualquier otro artículo que cuelgue que se pudiera enredar
en las partes móviles durante la operación. Ate el cabello largo y quítese las joyas antes
de operar.

LESIÓN POR INYECCIÓN

SUPERFICIES CALIENTES

PARTES MÓVILES

Vericación de aceite del motor

PRECAUCION:PRECAUCION:

El aceite caliente puede provocar quemaduras graves. Para evitar quemarse al cambiar o
revisar el aceite del motor, use guantes adecuados y cambie el aceite cuando el motor esté
tibio pero no caliente.

Página 16

ACEITE CALIENTE

AVISOAVISO

El sensor de bajo nivel de aceite (si está equipado) detendrá automáticamente el motor
cuando el nivel de aceite caiga por debajo del límite de seguridad. Para evitar un paro

inesperado, verique el nivel de aceite antes de cada uso, llene hasta el límite superior y
siempre opere el motor en una supercie nivelada.

SENSOR DE ACEITE BAJO

LLENE EL ACEITE DEL MOTOR

AVISOAVISO

El motor se envía de fábrica sin aceite. Operar el motor sin aceite resultará en daños
severos al motor y anulará la garantía. Para evitar dañar el motor y anular la garantía,
llene el motor con el tipo de aceite recomendado antes de arrancar.

ANTES DEL USO

AVISOAVISO

El aceite es un factor importante en el desempeño y la vida útil de cualquier motor. El
uso de aceite incorrecto puede dañar el motor y anular la garantía. Para evitar dañar el
motor y anular la garantía, revise y cambie el aceite conforme sea necesario utilizando
el aceite de motor correcto.

1. Revise el aceite con la lavadora a

presión en una supercie nivelada y el motor

apagado.

2. Desatornille la varilla de medición de
aceite del motor y extráigala, y después
límpiela.

3.

Coloque la varilla de nivel limpia en el
cuello de llenado pero no la enrosque, déjela
apoyada en el cuello de llenado.

4. Retire la varilla de nivel de la boca de

llenado y verique el nivel de aceite. El nivel

de aceite debe estar en el límite de aceite
superior en la varilla de nivel.

5. Si el nivel es bajo, agregue el aceite
recomendado al cárter hasta que el nivel
alcance el límite superior en la varilla de
medición. Consulte el manual del motor
respecto al aceite recomendado.

6. Instale la varilla y apriete la tapa
enroscándola en el cuello de llenado.

MOTOR CORRECTO

USE ACEITE DE

Página 17

Límite superior de aceite

Límite inferior de aceite

Revisión de combustible

ADVERTENCIA:ADVERTENCIA:

La gasolina es altamente inamable y sus vapores son extremadamente explosivos. Los

incendios y explosiones pueden causar quemaduras graves y/o la muerte. Mantenga la
gasolina alejada de llamas, chispas y otras fuentes de ignición. Rellene el combustible
al aire libre en un área bien ventilada con el motor parado y frío. Limpie la gasolina
derramada y deje que el motor se seque antes de arrancar. Mantenga un extintor de
incendios a mano mientras recarga combustible. No opere el motor con fugas en el

sistema de combustible. No almacene gasolina cerca de otros materiales inamables.

AVISOAVISO

La gasolina vieja puede crear depósitos que obstruyan los sistemas de combustible y

diculten el arranque y desempeño deciente. Los daños causados por combustible

viejo no están cubiertos por la garantía. Para minimizar los depósitos, evitar problemas
de desempeño relacionados con el combustible antiguo y evitar costosos trabajos de
reparación, no utilice gasolina con una antigüedad superior a 30 días.

AVISOAVISO

El uso de gasolina con una mezcla de alcohol superior al 10% (E10) dañará el motor.
Los daños causados por el uso de una mezcla de alcohol del 15% (E15), 85% (E85) o
cualquier otra mezcla de alcohol superior al 10% (E10) no están cubiertos por la garantía.
Para evitar daños en el motor causados por una mezcla de alcohol demasiado alta, use
gasolina con un 10% de alcohol (E10) o menos.

ABASTECIMIENTO DE
COMBUSTIBLE

GASOLINA VIEJA

MEZCLAS DE ALCOHOL

AVISOAVISO

El uso de aditivos de limpieza del sistema de combustible puede dañar el motor y los
sistemas de combustible. Los daños causados por el uso de aditivos de limpieza del
sistema de combustible no están cubiertos por la garantía. Para evitar daños al motor
y al sistema de combustible, no utilice aditivos de limpieza del sistema de combustible.

ADITIVOS DE GASOLINA

ALMACENAMIENTO DE

AVISOAVISO

Es importante evitar que se formen depósitos de hule en las partes esenciales del sistema

de combustible, como el carburador, el ltro de combustible, la manguera de combustible o

el tanque durante el almacenamiento. Los combustibles mezclados con alcohol (también
llamados gasohol, etanol o metanol) atraen la humedad, lo que conduce a la separación
y formación de ácidos durante el almacenamiento. Los depósitos de combustible ácido
y goma pueden dañar el sistema de combustible del motor mientras está almacenado.
Los daños causados por el uso de combustible viejo, rancio o contaminado no están
cubiertos por la garantía.

Página 18

GASOLINA

AVISOAVISO

El llenado excesivo del tanque de combustible puede provocar daños en el cartucho de

carbón (si está equipado), un desempeño deciente del motor y anular la garantía. Para

evitar estos peligros, no llene el tanque de combustible por encima del nivel máximo.

1. Verique el combustible con el motor apagado y la lavadora a presión en una supercie

nivelada.

2. Retire la tapa del tanque de combustible, verique el nivel de combustible y entonces

llene el tanque de combustible si es necesario. Para conocer la ubicación de la tapa
de combustible, consulte la sección UBICACIONES DE COMPONENTES de este
manual.

3. No utilice gasolina que tenga más de 30 días. Utilice únicamente gasolina regular sin

plomo limpia y fresca con un octanaje mínimo de 87. No mezcle aceite con gasolina.
No utilice gasolina que contenga más de un 10% de alcohol etílico. E15, E20 y E85 no
son combustibles aprobados y no deben utilizarse.

4. No llene el tanque de combustible por encima del nivel máximo de combustible para

dejar espacio para la expansión del combustible. Para conocer la capacidad de
combustible, consulte la sección ESPECIFICACIONES de este manual.

5. Reemplace la tapa del tanque de combustible. Nunca opere el motor sin la tapa de

combustible instalada.

TANQUE DE COMBUSTIBLE

NO LLENE DEMASIADO EL

NOTA: El uso de un estabilizador de combustible (se vende por separado) al almacenar

gasolina puede ayudar a prevenir problemas relacionados con el almacenamiento de
gasolina mezclada con alcohol etanol. Siempre siga las instrucciones proporcionadas por
el fabricante del estabilizador de combustible para mezclar y usar correctamente.

Nivel máximo de

combustible

Página 19

ARRANQUE DEL MOTOR

ADVERTENCIA:ADVERTENCIA:

Intentar arrancar el motor incorrectamente o usar la lavadora a presión incorrectamente
puede resultar en daño al motor y/o lavadora a presión, y puede causar lesiones serias o
la muerte. Para evitar estos peligros, asegúrese de leer, comprender y seguir los pasos
descritos en la sección LISTA DE VERIFICACIÓN DE OPERACIÓN del manual del
propietario antes de arrancar el motor, y siga todas las pautas para el uso adecuado de
la lavadora a presión.

AVISOAVISO

Operar la lavadora a presión durante más de dos minutos sin apretar el gatillo de la
pistola rociadora sobrecalentará la bomba y posiblemente causará daños. La válvula de
alivio térmico se abrirá y rociará agua para ayudar a enfriar la bomba a medida que se
sobrecalienta. Para evitar el sobrecalentamiento de la bomba, apague el motor si no la
va a utilizar durante más de dos minutos.

LISTA DE VERIFICACIÓN
DE OPERACIÓN

DAÑO DE LA BOMBA

Arranque del motor

1. Complete los pasos de la sección LISTA DE VERIFICACIÓN DE OPERACIÓN
de este manual antes de arrancar el motor. Si no lo hace, podría dañar la bomba o
el motor. Si es necesario, consulte el Manual del propietario del motor para obtener

instrucciones de arranque especícas.

La fuente de agua debe estar conectada, abierta, el aire purgado del sistema y el
seguro del gatillo colocado en la posición bloqueada.

2. Gire el interruptor del motor a la posición ON.

3. Tire del retroceso lentamente hasta que
sienta resistencia, luego tire rápidamente para
arrancar el motor.

Página 20

ADVERTENCIA:ADVERTENCIA:

La retracción rápida (también conocida como contragolpe) del cable de arranque de
retroceso del motor tirará de su mano y brazo hacia el motor más rápido de lo que puede
soltar el mango, lo que provocará esguinces, fracturas de huesos, laceraciones y/o
amputaciones traumáticas. El contragolpe a menudo es causado por fallas internas del
motor y/o técnicas de arranque incorrectas. Para evitar el contragolpe, siga el programa
de mantenimiento apropiado, las instrucciones de arranque y haga que un centro de
servicio autorizado realice el trabajo de reparación.

4. Permita que el motor se caliente durante 1-2 minutos antes de usar el producto.

RETRACCIÓN RÁPIDA

APAGADO DEL MOTOR

AVISOAVISO

Cerrar el suministro de agua a su bomba con el motor en operación dañará la bomba.
Los daños causados por operar la bomba sin agua no están cubiertos por la garantía.
Para evitar este peligro, apague siempre el motor antes de cerrar el suministro de agua.

1. Ajuste el bloqueo del gatillo en la pistola rociadora.

2. Gire el interruptor del motor a la posición
APAGADO.

3. Cierre el suministro de agua.

4. Suelte el seguro del gatillo y después apriete el
gatillo de la pistola rociadora para aliviar la presión
en la manguera y la bomba.

5. Deje que el motor se enfríe completamente antes de manipularlo y almacenarlo.

DAÑO DE LA BOMBA

Página 21

CONSEJOS DE OPERACIÓN

Términos

• PSI - Libras por pulgada cuadrada (PSI) es la unidad para medir la presión del agua. En
relación con una lavadora a presión, cuanto mayor sea el número de PSI, mayor será la
presión y el potencia de extracción producidos.

• GPM - Galones por minuto (GPM) es el caudal de agua. En relación a una lavadora a
presión, cuanto mayor sea el GPM, mayor será el caudal o potencia de enjuague producida.

• CU - Las unidades de limpieza expresan la eciencia de la lavadora a presión. Las

unidades de limpieza se calculan multiplicando el PSI por el GPM. Cuanto mayor sea la

CU, será más eciente la lavadora a presión.

Preparación

• Lea todas las advertencias e instrucciones en éste y todos los manuales que vienen con
la lavadora a presión.

• Retire todos los juguetes, bicicletas, muebles de jardín, etc. del área de trabajo si no se
van a limpiar.

• Barra la suciedad suelta y los escombros de la supercie que lavará a presión.

• Cubra las plantas cercanas para evitar dañarlas con el rociador de agua a presión.

• Tenga cuidado al rociar ventanas. Utilice siempre la boquilla blanca de 40
por lo menos a 4 pies de distancia.

• Coloque lonas para recoger los pedazos de pintura y otros desechos que se desprendan
con el rocío. Las pinturas exteriores usadas antes de 1977 pueden contener plomo y
producirán astillas que deberán recolectarse y desecharse en una instalación de desechos
peligrosos.

°

y manténgase

Lavado a presión

• Un rociado más ancho equivale a una limpieza más rápida, mientras que un rociado más
apretado equivale a una limpieza más profunda.

• Mantenga la boquilla a unos 4 pies de distancia del revestimiento para evitar daños.

• Comience a lavar el revestimiento en la parte inferior y avance hacia arriba, luego
enjuague de arriba hacia abajo.

• Evite que el agua suba detrás del revestimiento.

• Utilice pasadas superpuestas para una limpieza uniforme.

• Trabaje en áreas pequeñas para evitar que el jabón se seque.

• No apunte la boquilla directamente a la supercie. Sostenga la varita en un ángulo de 45
con respecto a la supercie a una distancia que limpie bien sin causar daños.

Página 22

o

SOLUCIÓN DE PROBLEMAS

PROBLEMA CAUSA POSIBLE SOLUCIÓN

El motor no arranca.

Consulte el Manual de

propietario del motor para

obtener más información
sobre la solución de pro-

blemas del motor.

El tanque de combustible está

vacío.

La presión del agua en la bom-

ba impide que el motor gire.

El estrangulador del motor está

en la posición incorrecta.

El cable de la bujía no está

conectado a la bujía.

El interruptor del motor está en

la posición APAGADO.

Agregue combustible nuevo.

Apunte la pistola rociadora

en una dirección segura y

apriete el gatillo para liberar

la presión del agua en la

Consulte la sección
ARRANQUE DEL MOTOR
de este manual para cono­cer la posición correcta del

Conecte el cable de la bujía.

Gire el interruptor del motor

bomba.

estrangulador.

a la posición ON.

La lavadora a presión

genera poca o ninguna

presión de agua.

Página 23

La válvula de combustible del

motor está CERRADA.

El aceite del motor está bajo. Si

el motor está equipado con un
sensor de bajo nivel de aceite,

el motor no arrancará.

Hay aire atrapado en la bomba

y/o las mangueras.

La fuente de agua es insu-

ciente.

La boquilla está obstruida.

La rejilla de entrada de agua

está obstruida.

La manguera de alta presión es

demasiado larga.

El estrangulador del motor está

en la posición CHOKE.

ABRA la válvula de combus-

tible.

Revise el nivel de aceite del

motor. Llene conforme al

manual del motor.

Consulte la sección PURGA

DE LA BOMBA de este ma­nual para eliminar el aire de

la bomba y las mangueras.

Asegúrese que la fuente de

agua pueda suministrar por

lo menos 5 GPM a 20 PSI.

Limpie la boquilla de acuer-

do con la sección MANTE-

NIMIENTO de este manual.

Limpie la pantalla de entra-

da de agua conforme a la

sección MANTENIMIENTO

de este manual.

La manguera de alta pre-

sión debe tener menos de

100 pies de longitud.

Mueva el estrangulador

del motor a la posición NO

CHOKE.

PROBLEMA CAUSA POSIBLE SOLUCIÓN

La varilla rociadora no está en

baja presión.

Filtro de detergente obstruido.

Inserte la boquilla negra de

"jabón".

Limpie el ltro.

Asegúrese que el extremo

del ltro de la manguera del

El ltro de detergente no está

sumergido en el detergente.

sifón de detergente esté

completamente sumergido

en el detergente.

No succionará detergente.

Fuga de agua en la bomba.

La bomba o la boquilla

pulsa.

Fuga de aceite de la

bomba.

Página 24

El detergente es demasiado

espeso.

La manguera de alta presión es

demasiado larga.

El detergente se seca dentro

del inyector de detergente.

Conexiones sueltas.

Anillo O desgastado o roto.

Empaque del pistón desgastado.

Cabezal de bomba o tubos

dañados por congelamiento.

Boquilla obstruida.

Tapón de drenaje suelto.

Anillo O del tapón de drenaje

desgastado.

Bomba de aceite llena en

exceso.

Aceite incorrecto utilizado.

El tapón de ventilación está

obstruido.

Sellos de aceite desgastados.

Detergente diluido. El deter-

gente debe tener la misma

consistencia que el agua.

Alargue la manguera de su­ministro de agua y acorte la

manguera de alta presión.

Póngase en contacto

con servicio al cliente al

1-877-362-4271

Apriete las conexiones.

Verique y reemplace.

Póngase en contacto

con servicio al cliente al

1-877-362-4271

Póngase en contacto

con servicio al cliente al

1-877-362-4271

Limpie la boquilla de acuer-

do con la sección MANTE-

NIMIENTO de este manual.

Apriete.

Verique y reemplace.

Verique la cantidad correcta.

Drene y llene con el tipo y la

cantidad correctos de aceite.

Limpie el tapón de ventila-

ción; sople aire a través de

la ventilación para eliminar

el bloqueo. Si el problema

persiste, reemplace el tapón.

Póngase en contacto

con servicio al cliente al

1-877-362-4271

MANTENIMIENTO

Por razones de seguridad, el fabricante recomienda que todos los servicios y reparaciones
de la lavadora a presión sean realizados por un centro de servicio autorizado. Todos los
reemplazos o reparaciones bajo garantía deben ser realizados por un centro de distribución
o servicio autorizado. Para encontrar un centro de servicio autorizado cerca de usted, hacer
un reclamo de garantía u obtener una reparación de garantía autorizada, llame al 1-877­362-4271 o envíe un correo electrónico a [email protected].

Es responsabilidad del propietario y/o del operador completar todo el mantenimiento
programado antes de operar la lavadora a presión. Asegúrese de seguir las recomendaciones
de inspección y mantenimiento que se enumeran en todos los manuales que acompañan
a esta unidad.

Mantenimiento

Antes de cada uso, revise la lavadora a presión respecto a fugas, piezas sueltas o dañadas
y cualquier otra condición que pueda afectar la operación correcta. Asegúrese que todas
las protecciones de seguridad estén en su lugar y en buenas condiciones de operación.
Revise todas las rejillas de ventilación y las ranuras de enfriamiento para asegurarse
que estén limpias y sin obstrucciones. Repare o reemplace todas las partes dañadas o
defectuosas inmediatamente. Por razones de seguridad, el fabricante recomienda que
todos los servicios y reparaciones de la lavadora a presión sean realizados por un centro
de servicio autorizado. Nunca intente reparar una manguera de alta presión.

Limpieza de lavadora a presión

Siempre limpie la lavadora a presión con el motor apagado y frío. Para limpiar la lavadora
a presión, primero use un compresor de aire ajustado a no más de 25 PSI para limpiar la

suciedad y los escombros de las supercies, las rejillas de ventilación y las ranuras de

enfriamiento de la lavadora a presión. Después, limpie el exterior con un paño húmedo.

AVISOAVISO

El agua puede dañar los componentes del motor de la lavadora a presión si se deja

entrar a través de las ranuras de enfriamiento u otros oricios. Los daños causados por

la entrada de agua no están cubiertos por la garantía. Para evitar daños por agua en
el motor, no use una lavadora a presión, manguera de jardín o cualquier otra fuente de
agua corriente para limpiar el motor de la lavadora a presión, y nunca sumerja el motor
de la lavadora a presión en ningún líquido.

Página 25

LIMPIEZA

AVISOAVISO

El uso de limpiadores químicos y/o líquidos corrosivos puede dañar los sellos de la
lavadora a presión y componentes internos. Daños causados por limpiadores químicos
y líquidos corrosivos no están cubiertos por la garantía. Para evitar estos peligros, utilice
únicamente productos de limpieza aprobados, nunca use blanqueador y siempre deje
correr agua limpia a través de la lavadora a presión después de usar productos químicos
de limpieza.

LIMPIADORES QUIMICOS

Conexiones

Las conexiones de la manguera, la pistola rociadora y la bomba deben limpiarse y lubricarse
con una capa delgada de grasa de litio con regularidad para evitar daños y fugas en los
anillos O.

Limpieza de boquillas

Si una boquilla se obstruye, la bomba puede vibrar y los patrones de rociado pueden
cambiar. Si no se limpia la boquilla, se puede desarrollar una presión excesiva que
posiblemente dañe la bomba u otros accesorios. Revise las boquillas antes de usarlas y
siga las instrucciones de esta sección para el procedimiento de limpieza de las boquillas
adecuado.

1. Apague la lavadora a presión.

2. Cierre el suministro de agua.

Apunte la pistola rociadora en una dirección segura y apriete el gatillo para aliviar la

3.
presión del agua.

4. Ajuste el bloqueo del gatillo.

5. Retire la boquilla del conector rápido de la lanza.

6.

Elimine cualquier obstrucción de la boquilla insertando la herramienta de limpieza de

boquillas incluida.

7. Enjuague cualquier residuo suelto de la boquilla dirigiendo una manguera de jardín en
funcionamiento hacia la salida de la boquilla durante por lo menos 30 segundos.

Página 26
