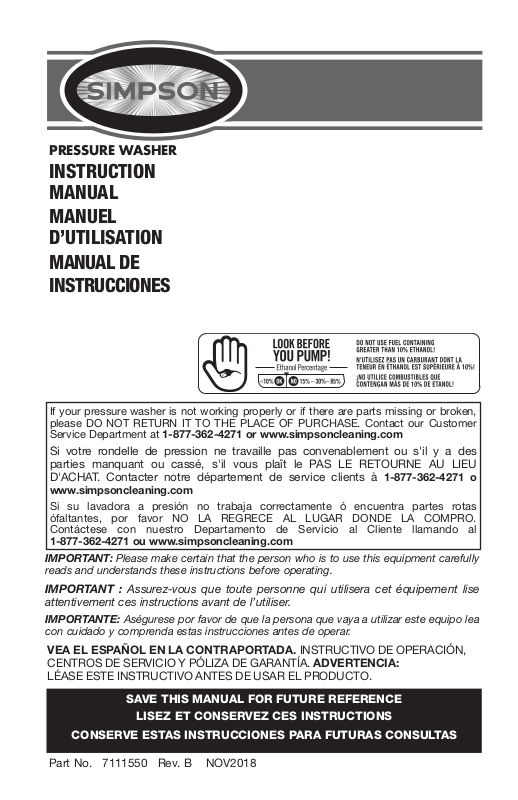

PRESSURE WASHER

INSTRUCTION MANUAL

MANUEL D’UTILISATION

MANUAL DE INSTRUCCIONES

If your pressure washer is not working properly or if there are parts missing or broken, please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service Department at 1-877-362-4271 or www.simpsoncleaning.com

Si votre rondelle de pression ne travaille pas convenablement ou s'il y a des parties manquant ou cassé, s'il vous plaît le PAS LE RETOURNE AU LIEU D'ACHAT. Contacter notre département de service clients à

www.simpsoncleaning.com

Si su lavadora a presión no trabaja correctamente ó encuentra partes rotas ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE LA COMPRO. Contáctese con nuestro Departamento de Servicio al Cliente llamando al

1-877-362-4271 ou www.simpsoncleaning.com

IMPORTANT: Please make certain that the person who is to use this equipment carefully reads and understands these instructions before operating.

IMPORTANT: Assurez-vous que toute personne qui utilisera cet équipement lise attentivement ces instructions avant de l’utiliser.

IMPORTANTE: Aségurese por favor de que la persona que vaya a utilizar este equipo lea con cuidado y comprenda estas instrucciones antes de operar.

VEA EL ESPAÑOL EN LA CONTRAPORTADA. INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

1-877-362-4271 o

SAVE THIS MANUAL FOR FUTURE REFERENCE

LISEZ ET CONSERVEZ CES INSTRUCTIONS

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS

art No. 7111550 Rev. B NOV2018

Page 2

SAFETY GUIDELINES - DEFINITIONS

This manual contains information that is important for you to know and understand. This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the symbols below. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided,

will result in death or seriousinjury.

WARNING: Indicates a potentially hazardous situation which, if not avoided,

could result in death or seriousinjury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderateinjury. NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in propertydamage.

IMPORTANT SAFETY INSTRUCTIONS

DANGER: Carbon Monoxide. Using an engine indoors can kill you in minutes. Engine exhaust contains high levels of carbon monoxide (CO), a poisonous gas you cannot see or smell. You may be breathing CO even if you do not smell engine exhaust.

• NEVER use an engine inside homes, garages, crawlspaces or other partly

enclosed areas. Deadly levels of carbon monoxide can build up in these areas.

Using a fan or opening windows and doors does NOT supply enough freshair.

• ONLY use outdoors and far away from open windows, doors and vents. These

openings can pull in engineexhaust.

• Even when the engine is used correctly, CO may leak into your home. ALWAYS

use a battery-powered or battery backup CO alarm in your house. Read and

follow all directions for CO alarm before using. If you feel sick, dizzy or weak

at anytime, move to fresh air immediately. See a doctor. You could have carbon

monoxidepoisoning.

WARNING: Do not operate this unit until you read this instruction manual and the engine instruction manual for safety, operation and maintenance instructions. If

you have any questions regarding the product, please contact our customer service department at www.simpsoncleaning.com.

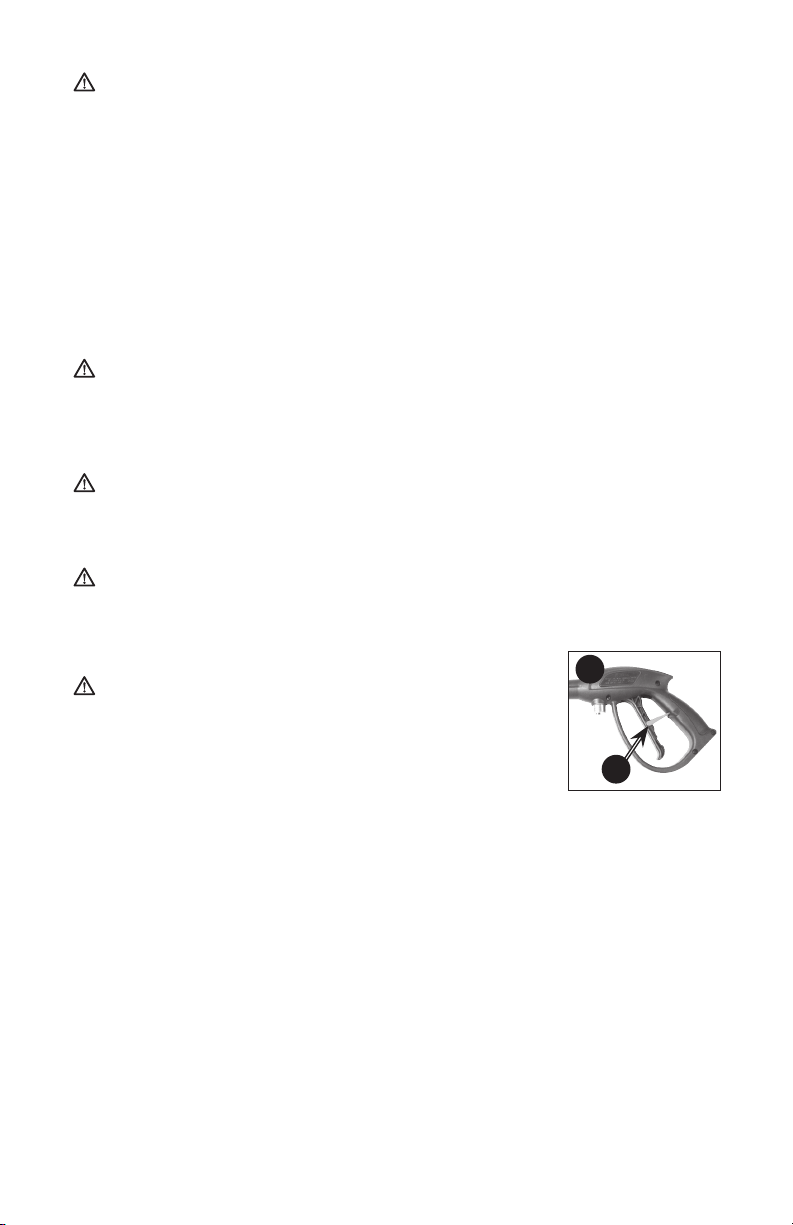

DANGER: Risk of injection or severe injury. Keep clear of nozzle. Do not direct discharge stream at persons or live animals. This product is to be used only by trainedoperators.

WARNING: This product and its exhaust can expose you to chemicals including

lead and lead compounds, and carbon monoxide, which are known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

WARNING: Always wear appropriate personal hearing and other protection during use. Under some conditions and duration of use, noise from this product may contribute to hearing loss

2- ENG

Page 3

WARNING: This product may not be equipped with a spark-arresting muffler. If the product is not equipped and will be used around flam ma ble ma teri als or on land covered with materials such as agricultural crops, forest, brush, grass or other similar items, then an ap proved spark arrester must be installed and is legally required in the state of California. It is a violation of California statutes section 130050 and/or sec tions 4442 and 4443 of the California Public Re sourc es Code, unless the engine is equipped with a spark arrester, as defined in section 4442, and maintained in ef fec tive work ing order. Spark arresters are also required on some U.S. For est Service land and may also be legally required under other statutes andor di nanc es.

SAVE THESE INSTRUCTIONS

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spilled gas o line and it’s vapors can be come ignited from cigarette sparks, electrical arcing, exhaust gas es and hot engine components such as themuffler.

• Heat will ex pand fuel in the tank which could result in spillage and pos si ble fireexplosion.

• Operating the pressure washer in an ex plo sive en viron ment could re sult in afire.

• Materials placed against or near the pressure washer can in ter fere with its proper ventilation fea tures caus ing overheating and possible ig ni tion of thematerials.

• Muffler exhaust heat can damage paint ed sur fac es, melt any material sen si tive to heat (such as siding, plastic, rub ber, vinyl or the pressure hose, itself), and dam age liveplants.

• Improperly stored fuel could lead to acciden tal ignition. Fuel im prop er ly secured could get into the hands of children or oth er un qual i fiedpersons.

• Use of acids, toxic or cor ro sive chemicals, poisons, in sec ti cides, or any kind of flam ma ble solvent with this product could re sult in se ri ous injury ordeath.

• Shut off en gine and allow it to cool before adding fuel to thetank.

• Use care in fill ing tank to avoid spill ing fuel. Move pressure wash er away from fueling area before start ingen gine.

• Keep maximum fuel level 1/2" (12.7mm) be low bottom of filler neck to allow forexpansion.

• Operate and fuel equipment in wellventilat ed areas free from ob structions. Equip areas with fire extinguisher suit able for gas o linefires.

• Never op er ate pressure wash er in an area containing dry brush orweeds.

• Always keep pressure washer a minimum of 4' (1.2 m) away from surfac es (such as houses, au to mo biles or live plants) that could be damaged from muffler exhaustheat.

• Store fuel in an OSHA approved contain er, in a se cure location away from workarea.

• Do not spray flammableliquids.

3 - ENG

Page 4

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

• Breathing ex haust fumes will cause

• Operate pressure washer in a well-

se ri ous injury or death! En gine exhaust contains carbon mon ox ide, an odorless and deadlygas.

• Some clean ing fluids con tain

• Never op er ate unit in or near a lo ca tion

• Use only clean ing fluids spe cif i cally rec-

substanc es which could cause injury to skin, eyes orlungs.

DANGER: RISK OF FLUID INJECTION AND LACERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Your pressure washer operates at fluid

• Inspect the high pressure hose regularly.

pressures and velocities high enough to penetrate human and animal flesh which could result in amputation or other serious injury. Leaks caused by loose fittings or worn or damaged hoses can result in injection injuries. DO NOT TREAT FLUID INJECTION

• Never touch, grasp or attempt to cover

AS A SIMPLE CUT! See a physician immediately!

• Never place hands in front ofnoz zle.

• Direct spray away from self andothers.

• Make sure hose and fit tings are tightened

• Do not allow hose to contactmuf fler.

• Never attach or remove wand or hose

• When using replacement lances or guns

• Injuries can result if system pressure

• To relieve sys tem pres sure, shut off

is not reduced before attempting maintenance ordisassembly.

• Use only accessories rated equal

ventilated area. Avoid en closed areas such as ga rages, base ments,etc.

occupied by humans oranimals.

om mend ed for high pressure washers. Fol low manufacturers recommendations. Do not use chlorine bleach or any other corrosive compound.

Replace the hose immediately if it is damaged, worn, has melted from contacting the engine, or shows any signs of cracks, bubbles, pinholes, or other leakage. Never grasp a high pressure hose that is leaking ordamaged.

a pinhole or similar water leak on the high pressure hose. The stream of water IS under high pressure and WILL penetrateskin.

and in good condition. Never hold onto the hose or fittings duringop er a tion.

fittings while sys tem ispres sur ized.

with this pressure washer, DO NOT use a lance and/or lance/gun combination that is shorter in length than what was provided with this pressure washer as measured from the nozzle end of the lance to the guntrigger.

engine, turn off water sup ply and pull gun trigger until water stopsflowing.

to or higher than the rating of the pressurewasher.

4- ENG

Page 5

DANGER: RISK OF INJURY FROM SPRAY

WHAT CAN HAPPEN HOW TO PREVENT IT

• High-velocity fluid spray can cause objects to break, projecting particles at highspeed.

• Light or unsecured objects can become hazardousprojectiles.

DANGER: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Unsafe op er a tion of your pressure wash er could lead to se ri ous in ju ry or death to you orothers.

• If proper starting procedure is not followed, engine can kickback causing serious hand and arminjury.

• The spray gun/wand is a powerful clean ing tool that could look like a toy to achild.

• Reactive force of spray will cause gun/wand to kickback, and could cause the op er a tor to slip or fall or misdirect the spray. Im prop er control of gun/wand can re sult in in ju ries to self and others.

• Always wear ANSI-approved Z87.1 safety glasses. Wear protective clothing to protect against accidentalspraying.

• Never point wand at or spray people oranimals.

• Always secure trigger lock when wand is not in service to prevent accidentaloperation.

• Never permanently secure trigger in pullback (open)position.

• Do not use chlorine bleach or any other corrosivecompound.

• Be come fa mil iar with the op er a tion and con trols of the pressurewasher.

• Keep operating area clear of all persons, pets andobstacles.

• Do not operate the product when fatigued or under the influence of alcohol or drugs. Stay alert at alltimes.

• Never compromise the safety fea tures of thisprod uct.

• Do not op er ate machine with missing, broken or un au tho rizedparts.

• Never leave wand unattended while unit isrunning.

• If engine does not start after two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly until resistance is felt. Then pull cord rapidly to avoid kickback and prevent hand or arminjury.

• Keep chil dren away from the pressure washer at alltimes.

• Do not over reach or stand on an unstable support.

• Do not use pressure washer while standing on a ladder.

• Grip gun/wand firmly with both hands. Expect the gun to kickback whentriggered.

5 - ENG

Page 6

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Fuel or oil can leak or spill and could result in fire or breathing hazard. Se rious in ju ry or death can re sult. Fuel or oil leaks will dam age carpet, paint or oth er surfaces in ve hi cles ortrailers.

• Oil could fill the cylinder and damage the engine if the unit is not stored or transported in an upright position.

• If pressure washer is equipped with a fuel shut-off valve, turn the valve to the OFF position before transporting to avoid fuel leaks. If pres sure wash er is not equipped with a fuel shut-off valve, drain the fuel from tank before trans port ing. Only transport fuel in an OSHA-approved container.

Al ways place pressure washer on a protective mat when transporting to protect against dam age to vehicle fromleaks.

Always transport and store unit in an upright position. Re move pres sure washer from vehicle immediately upon arrival at yourdestination.

DANGER: RISK OF ELEC TRI CAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spray di rect ed at elec tri cal outlets or switch es, or ob jects con nect ed to an elec tri cal circuit, could re sult in a fatal

• Unplug any elec tri cal ly op er at ed product before attempting to clean it. Direct spray away from electric out lets andswitches.

electricalshock.

DANGER: RISK OF CHEMICAL BURN

WHAT CAN HAPPEN HOW TO PREVENT IT

• Use of acids, toxic or corrosive chemicals, poisons, in sec ti cides, or any kind of flam ma ble solvent with this product could re sult in se ri ous injury ordeath.

• Do not spray ac ids, gasoline, ker o sene, or any other flammable materials with this product. Use only household de ter gents, cleaners and degreasers recommended for use with pres surewashers.

• Wear pro tec tive clothing to protect eyes and skin from con tact with sprayedmaterials.

6- ENG

Page 7

WHAT CAN HAPPEN HOW TO PREVENT IT

WARNING: RISK OF BURSTING

• Over inflation of tires could result in serious injury and property damage.

• High-velocity fluid spray directed at pneumatic tire sidewalls (such as found on automobiles, trailers and the like) could damage the sidewall resulting in serious injury.

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

• Con tact with hot sur fac es, such as engine exhaust com po nents, could result in se ri ousburn.

• Use a tire pressure gauge to check the tires pressure before each use and while inflating tires; see the tire sidewall for the correct tire pressure.

NOTE:

Air tanks, compressors and similar equipment used to inflate tires can fill small tires similar to these very rapidly. Adjust pressure regulator on air supply to no more than the rating of the tire pressure. Add air in small increments and frequently use the tire gauge to prevent overinflation.

• On pressure washers rated above 1600 psi (11032 kPa) use the widest fan spray (40º nozzle) and keep the spray a minimum of 8" (20 cm) from the pneumatic tire sidewall. Do not aim spray directly at the joint between the tire and rim.

• During op er a tion, touch only the control surfaces of the pres sure washer. Keep children away from the pres sure washer at all times. They may not be able to recognize the haz ards of thisproduct.

WARNING: RISK OF INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Serious injury can result from attempting to lift too heavy anobject.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

7 - ENG

• The pressure washer is too heavy to be lifted by one person. Obtain assistance from others beforelifting.

Page 8

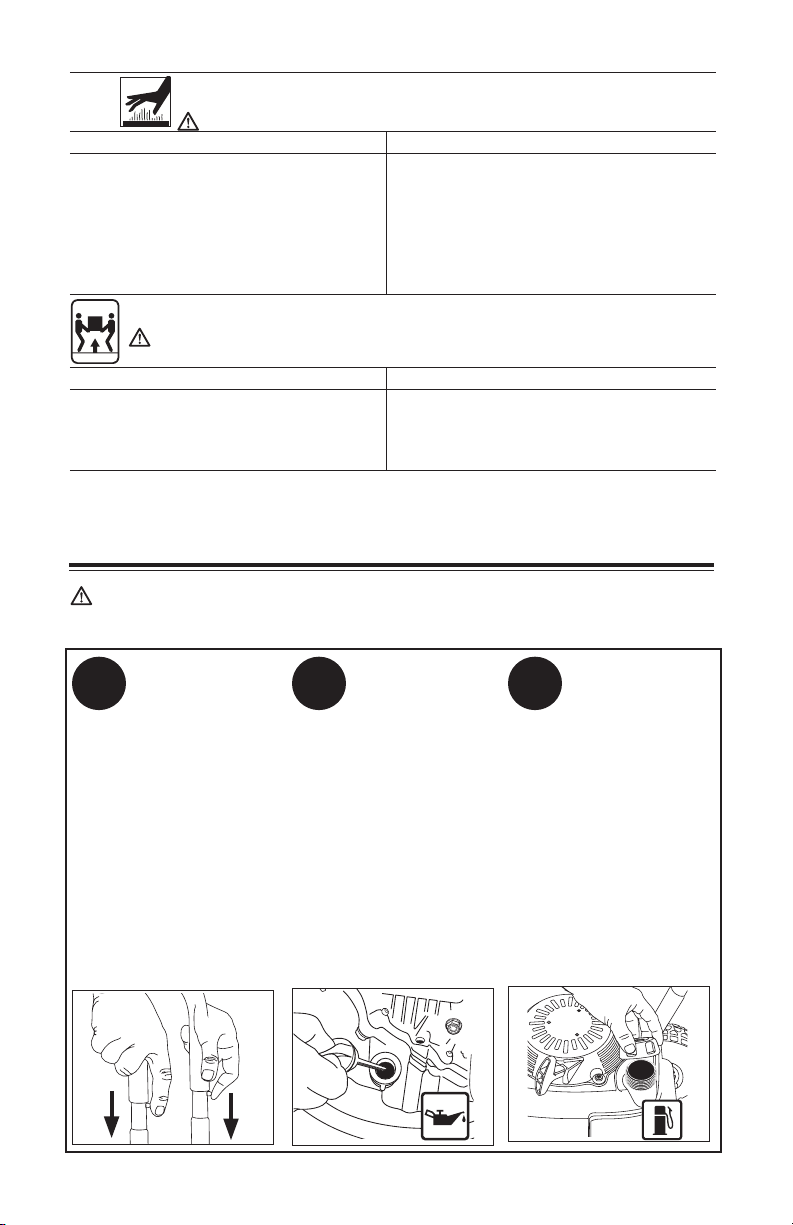

QUICK SETUP GUIDE

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before operating pressure washer.

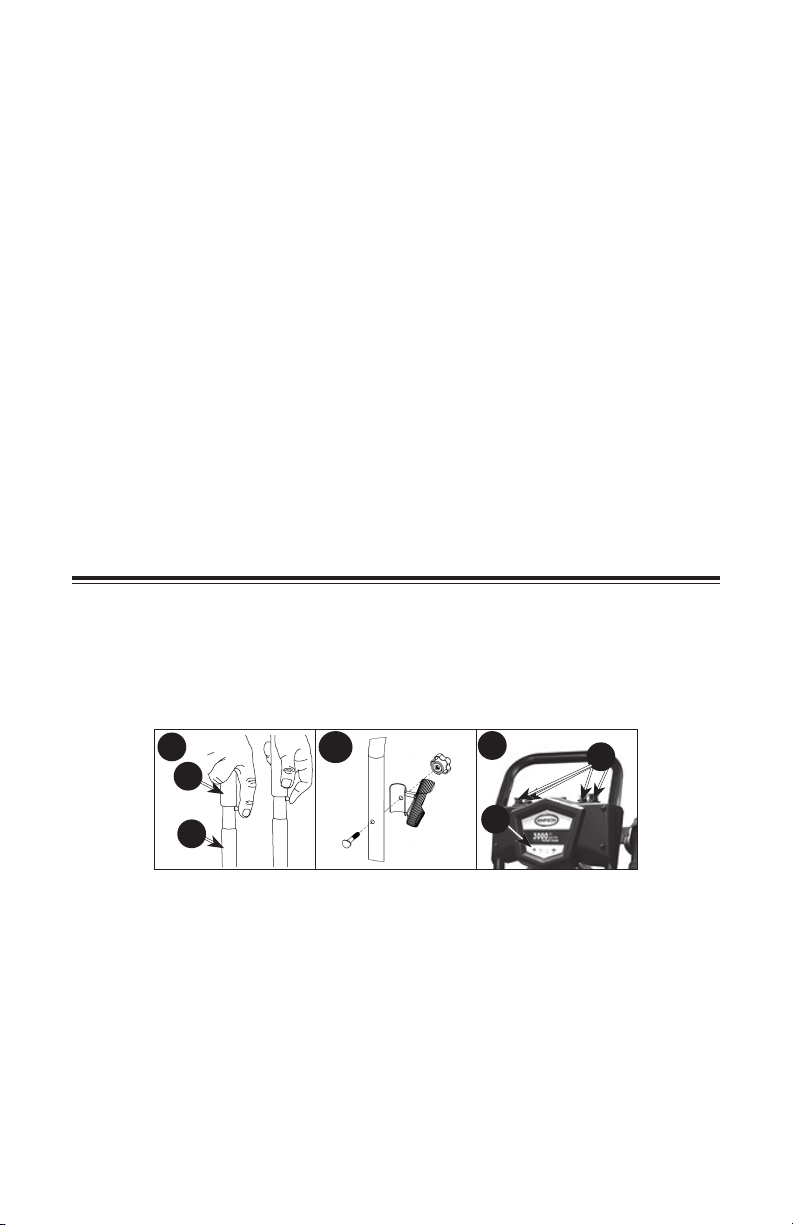

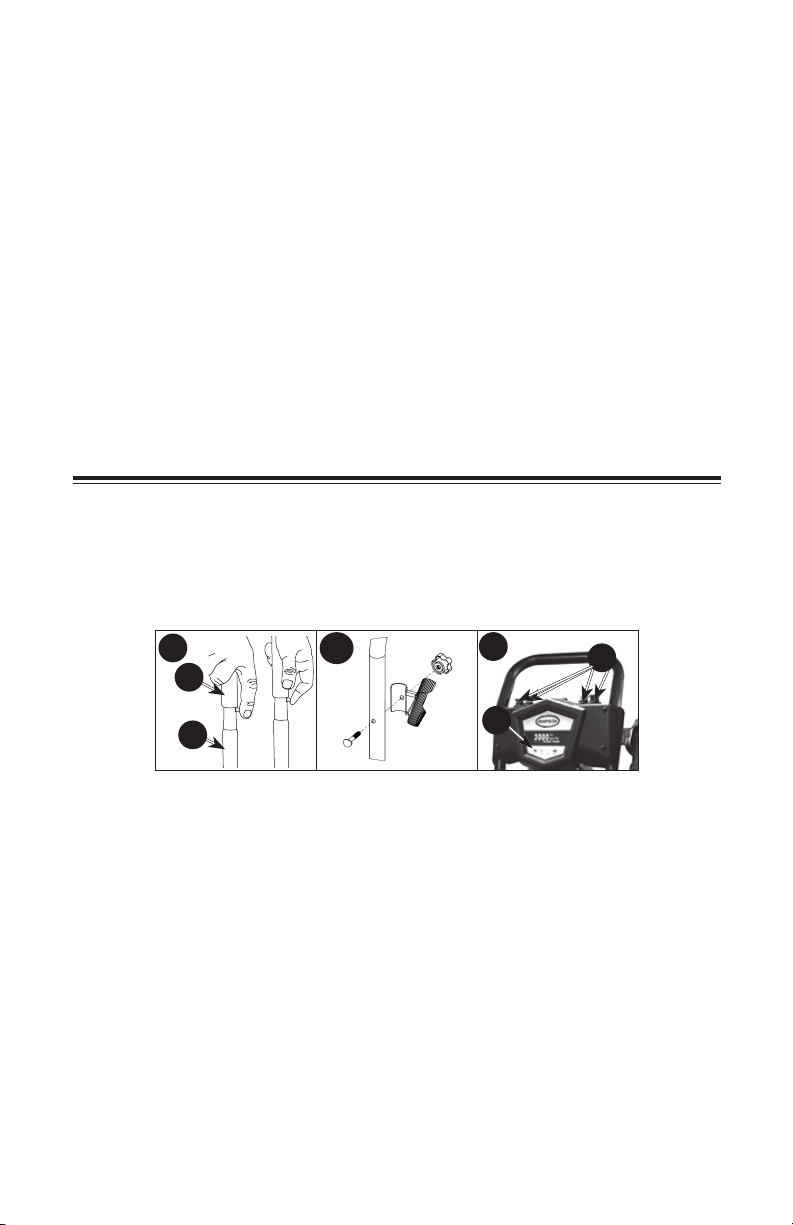

Install the Handle

onto frame, depress the

Place handle

snap buttons, and slide the handle assembly onto the frame until snap buttons snap into place.

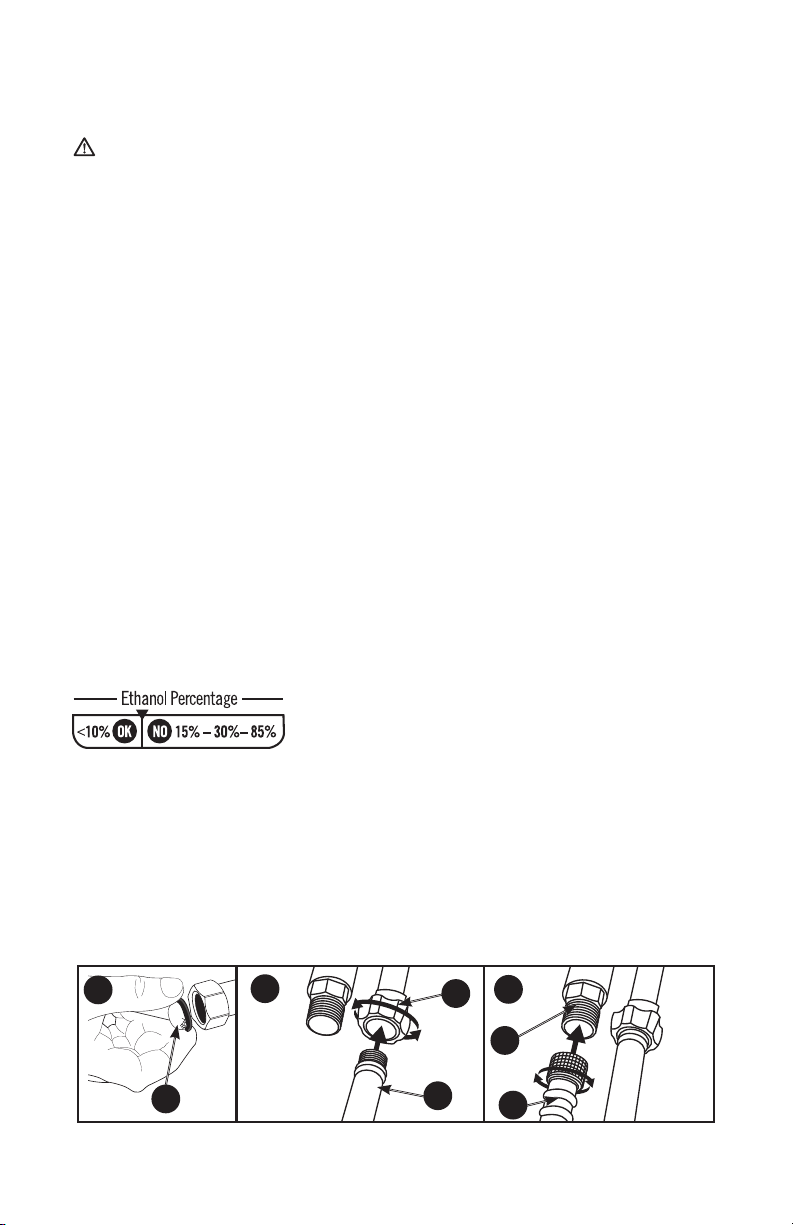

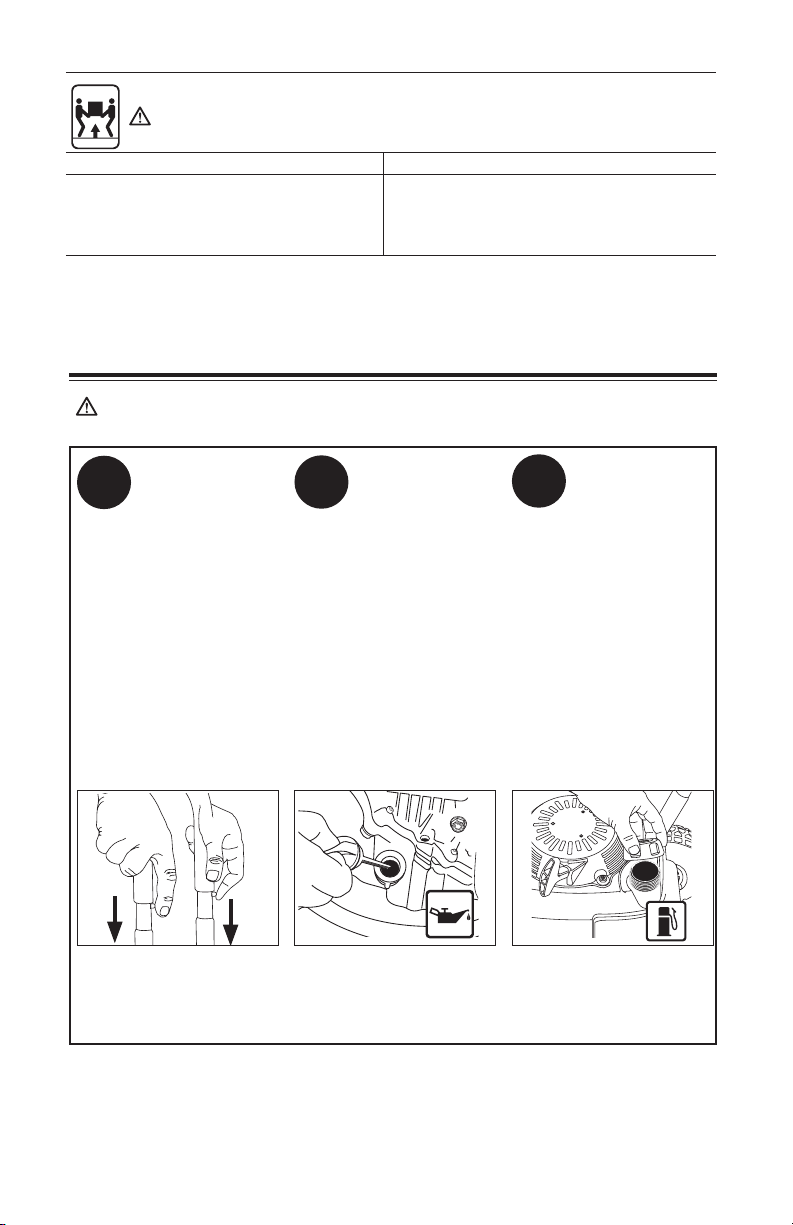

IMPORTANT: Ethanol ShieldTM (sold separately) is a fuel stabilizer that helps eliminate and prevent ethanol related problems in power equipment. Follow the instructions on the container and add to the gasoline.

oil. Before starting engine, add the oil. Check oil level prior to each use. Refer to Engine Owner’s Manual for complete procedure.

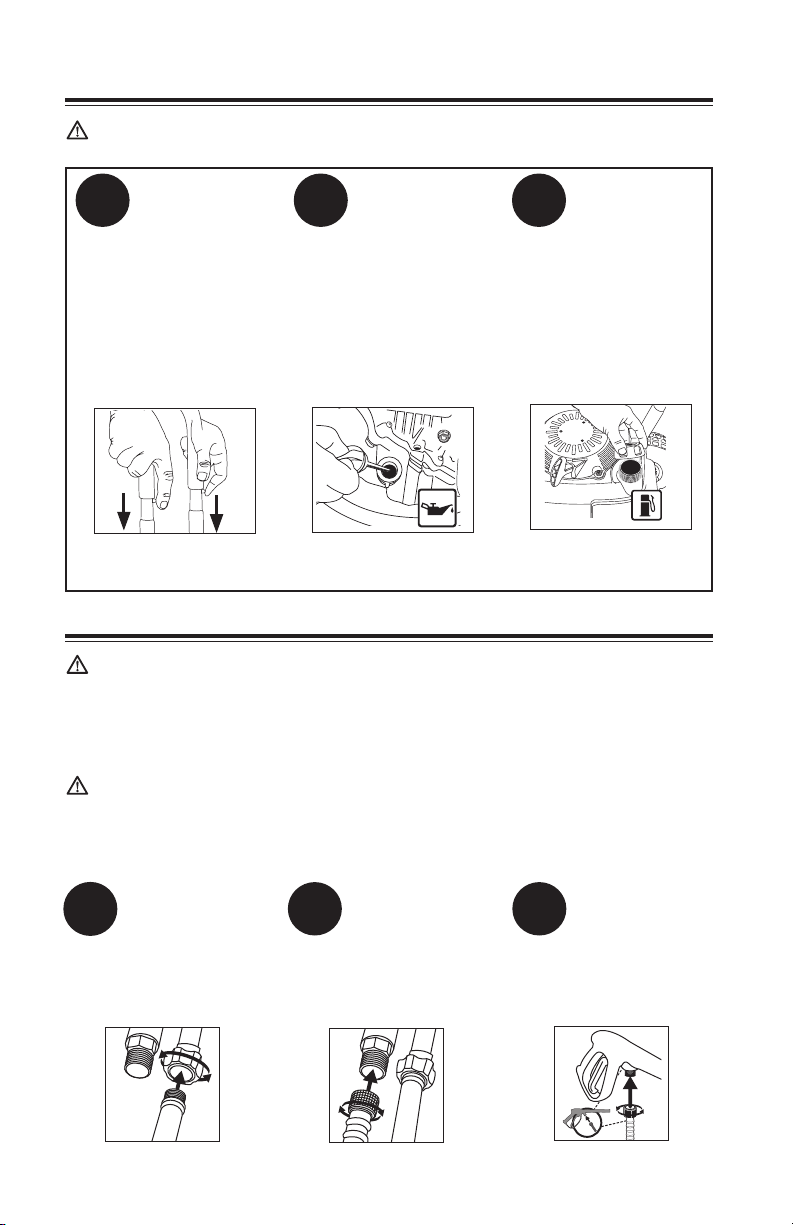

Add/Check Oil

The engine is

shipped without

Add Gasoline

In a well

area add fresh, high quality, unleaded gasoline with a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine. Refer to Engine Owner’s Manual for complete procedure.

ventilated outdoor

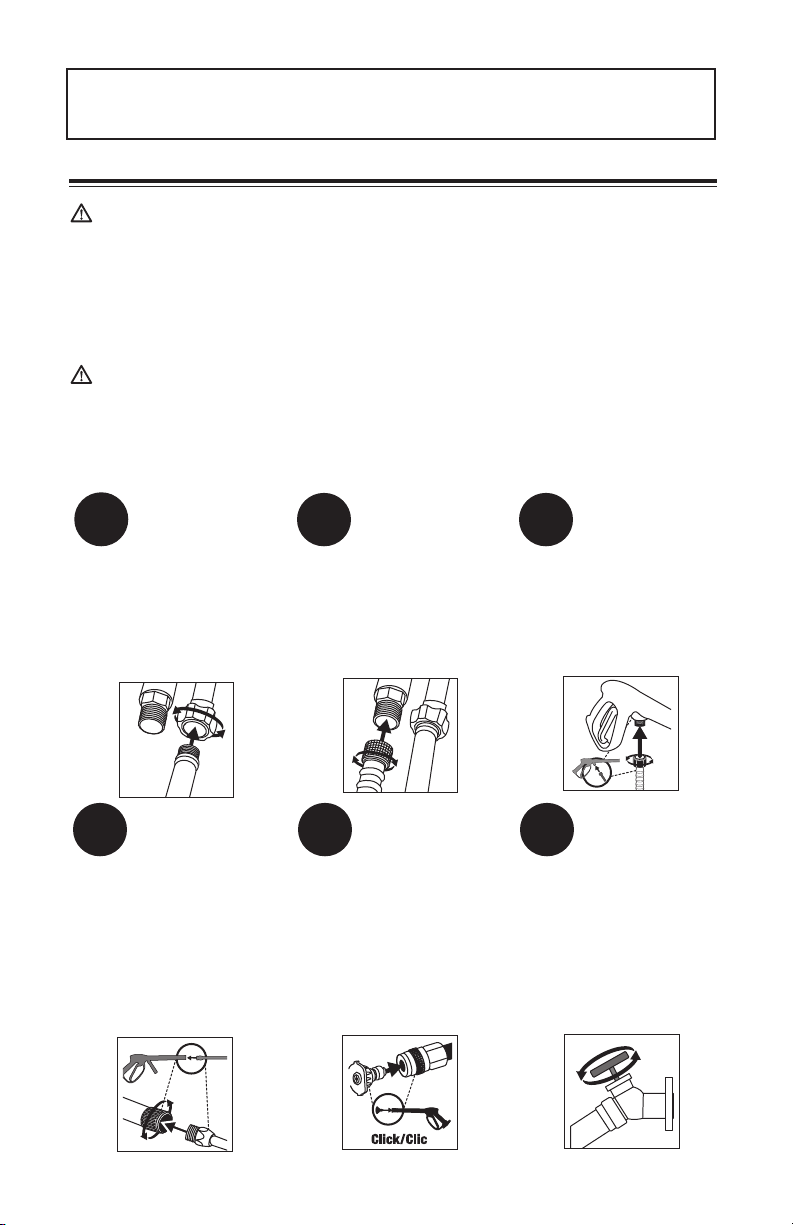

QUICK START GUIDE

DANGER:

• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadly gas.

• Risk of fluid injection and laceration. When using the high pressure setting, DO NOT allow the high pressure spray to come in contact with unprotected skin, eyes or with any pets or animals. Serious injury will occur.

WARNING: Do not allow the unit to run for more than two minutes without the gun trigger being pulled. This could cause overheating and damage to the pump. When the temperature inside the pump rises too high, the thermal relief valve will open and release a spray of water from the pump to lower the internal temperature. The valve will then close.

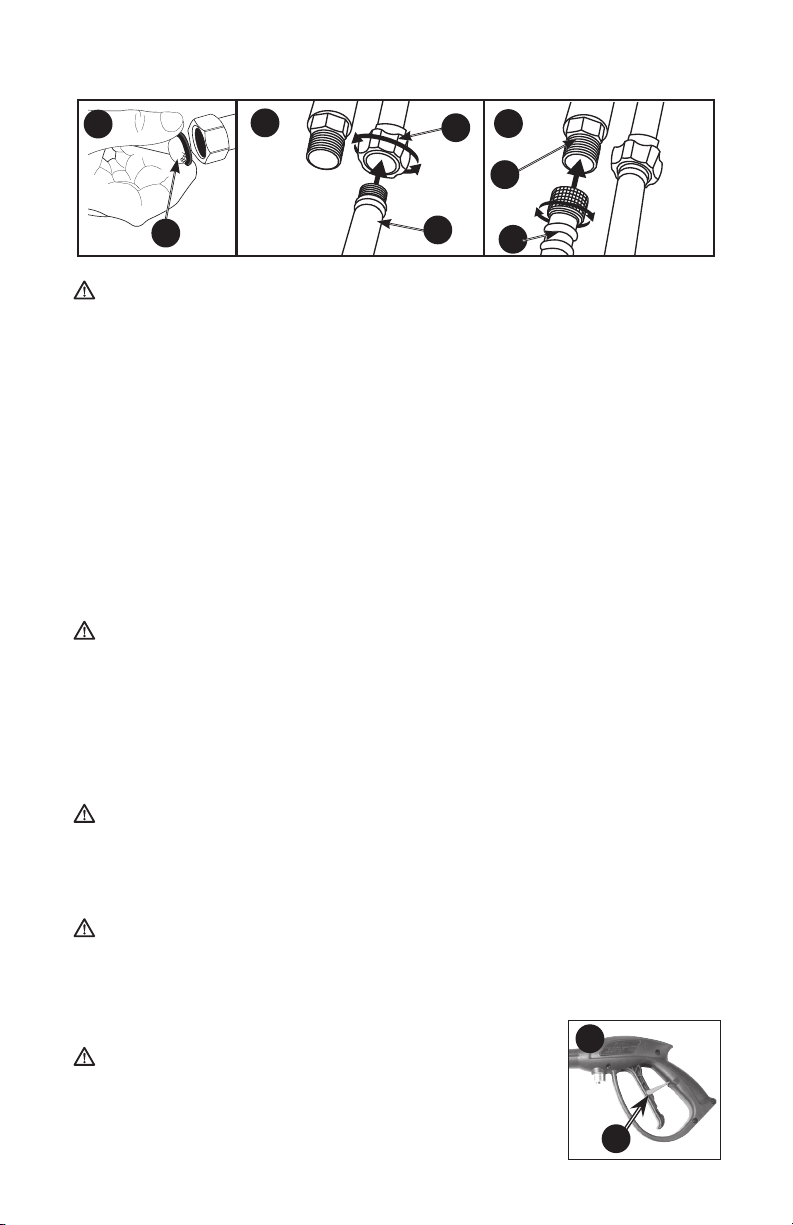

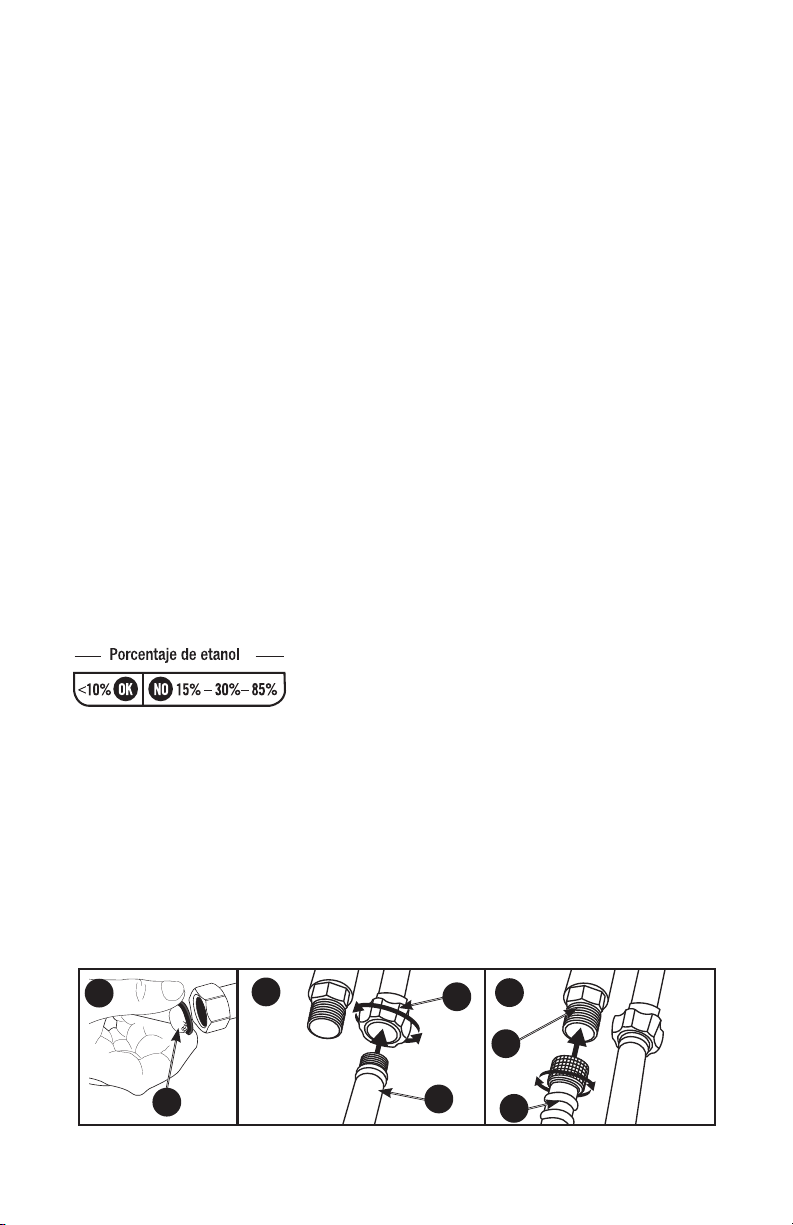

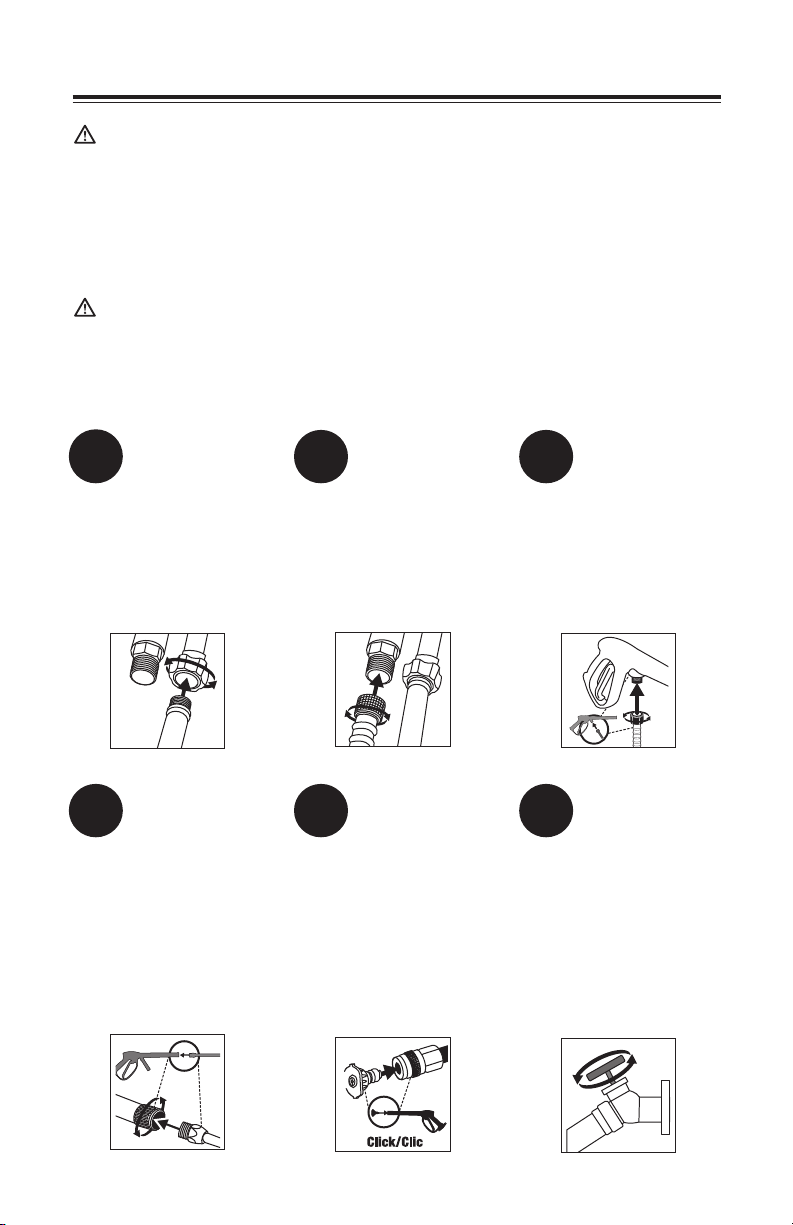

Connect Garden Hose to Pump

the garden hose to the pump inlet.

Thread

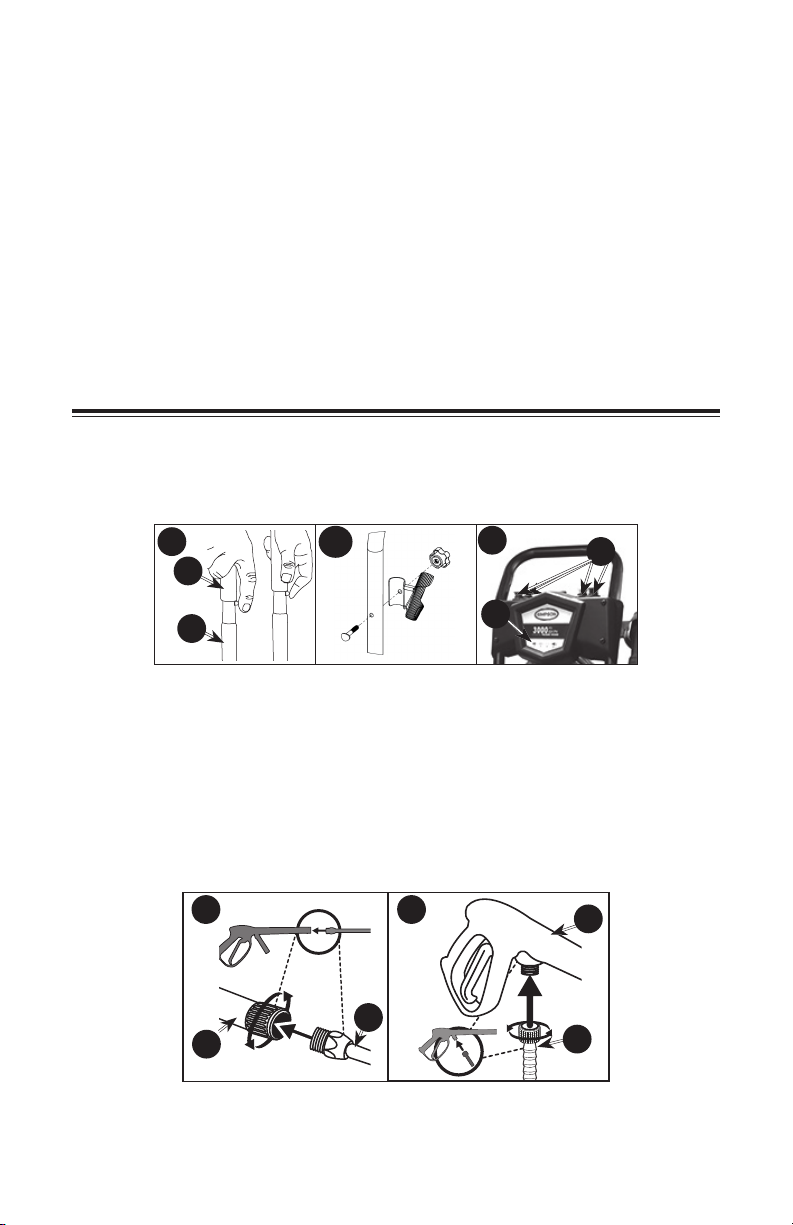

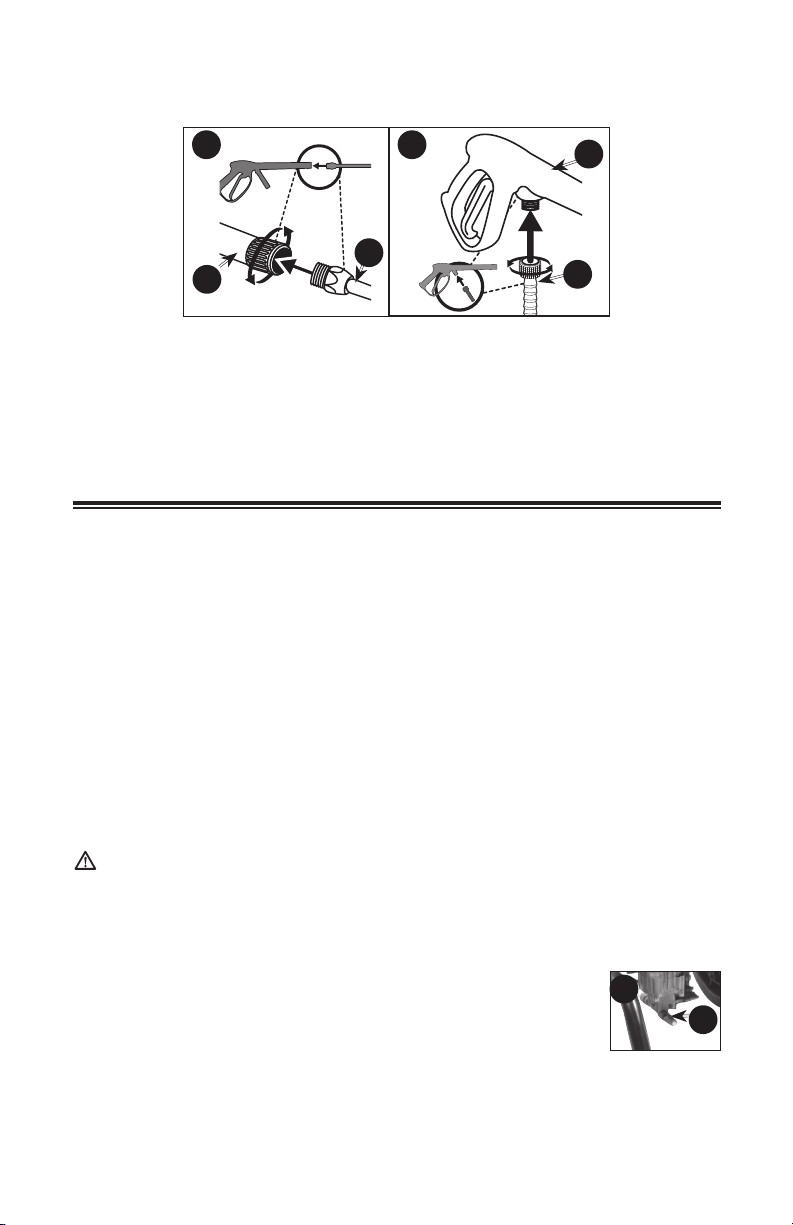

Connect High Pressure Hose

to Pump

Thread the high pressure hose to the pump outlet.

8- ENG

Thread the other end of the high pressure hose to the spray gun.

Connect High Pressure Hose

to Spray Gun

Page 9

Connect Spray Wand to Spray

Gun

Thread the spray wand into the end of the spray gun.

Connect QC Nozzles to Spray

Wand

Pull quick connect coupler back and insert nozzle. Release quick connect coupler and twist nozzle to make sure it is secure in coupler.

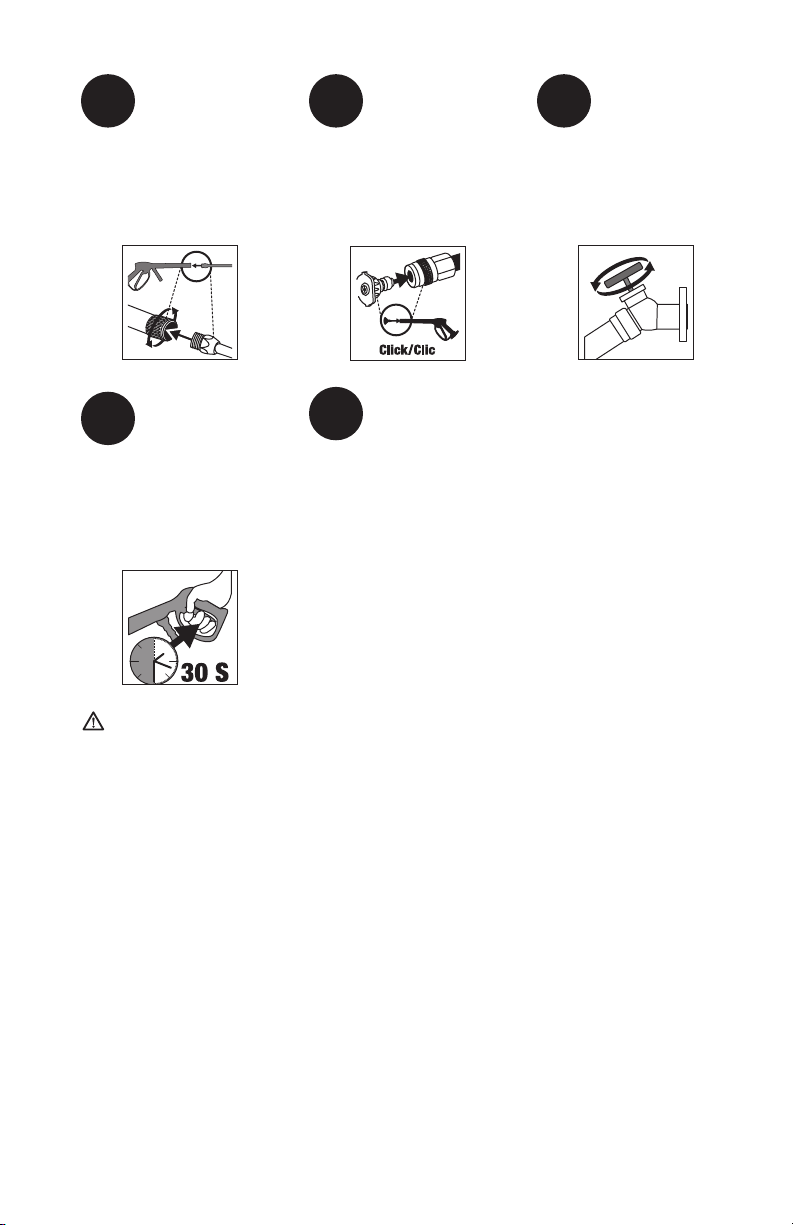

Turn Water Faucet

Completely On

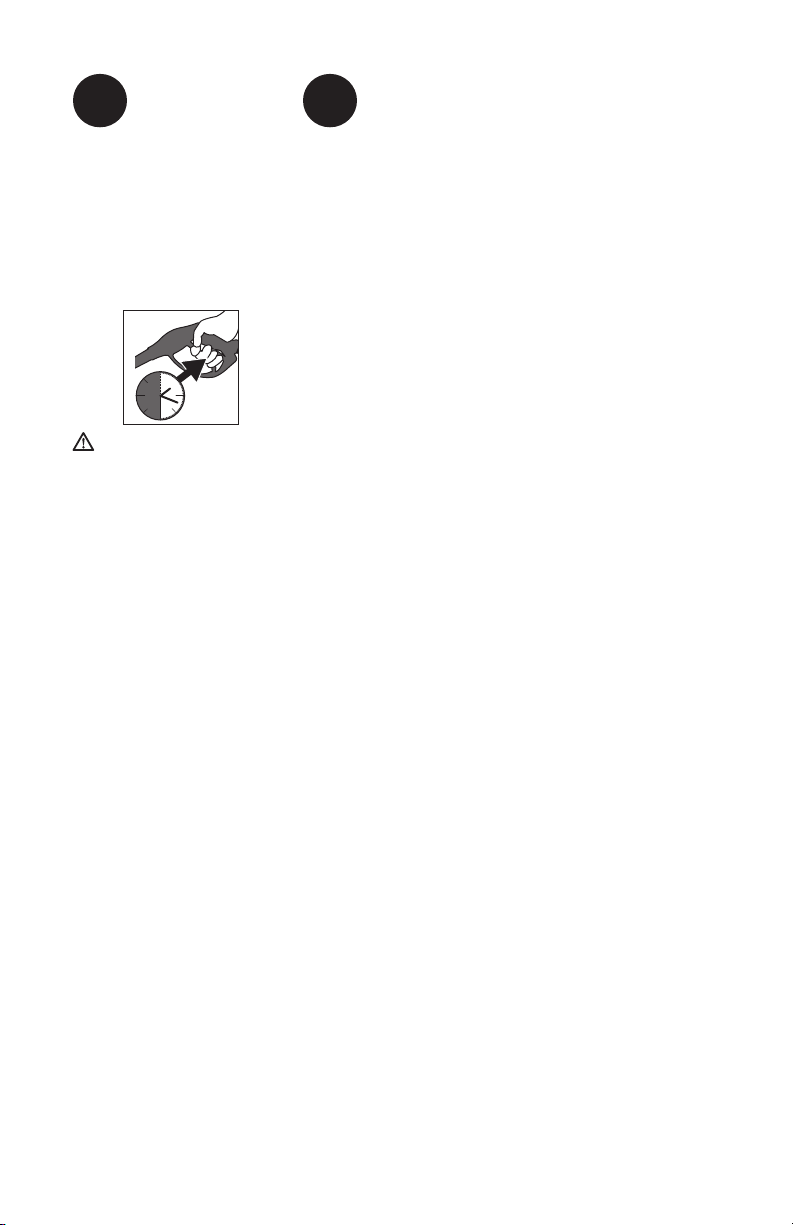

Do not run the unit without water supply connected and turned on. Use Cold Water Only.

Release Air from System

air from pump and high pressure hose by depressing trigger until a steady stream of water is present. Approximately 30 seconds.

must read and understand operator's manual before using this product.

Release all

WARNING: This Guide is not a substitute for reading the operator's manual. User

Start engine. See Engine

Owner's Manual for

correct procedure.

9 - ENG

Page 10

GET TO KNOW THE PRESSURE WASHER

NOTE: Photographs and line drawings used in this manual are for reference only and do not represent a specificmodel.

Compare the illustrations with your unit to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference.

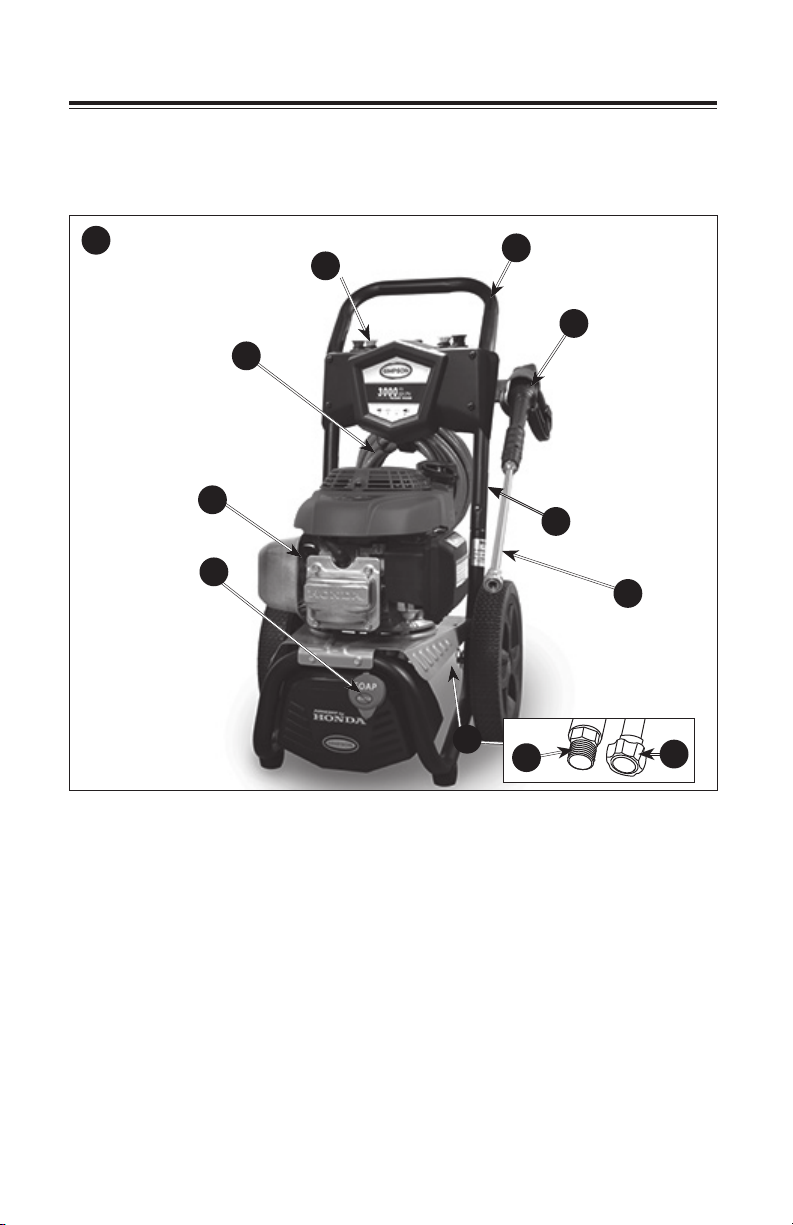

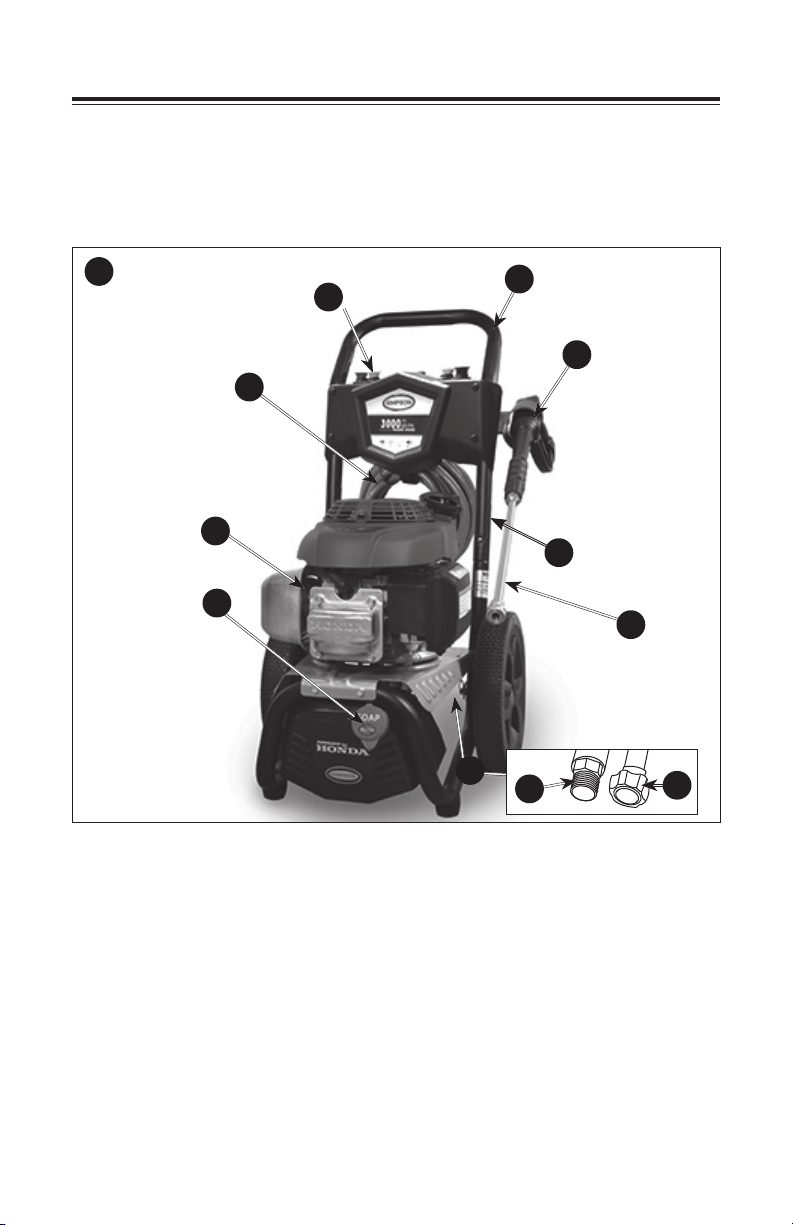

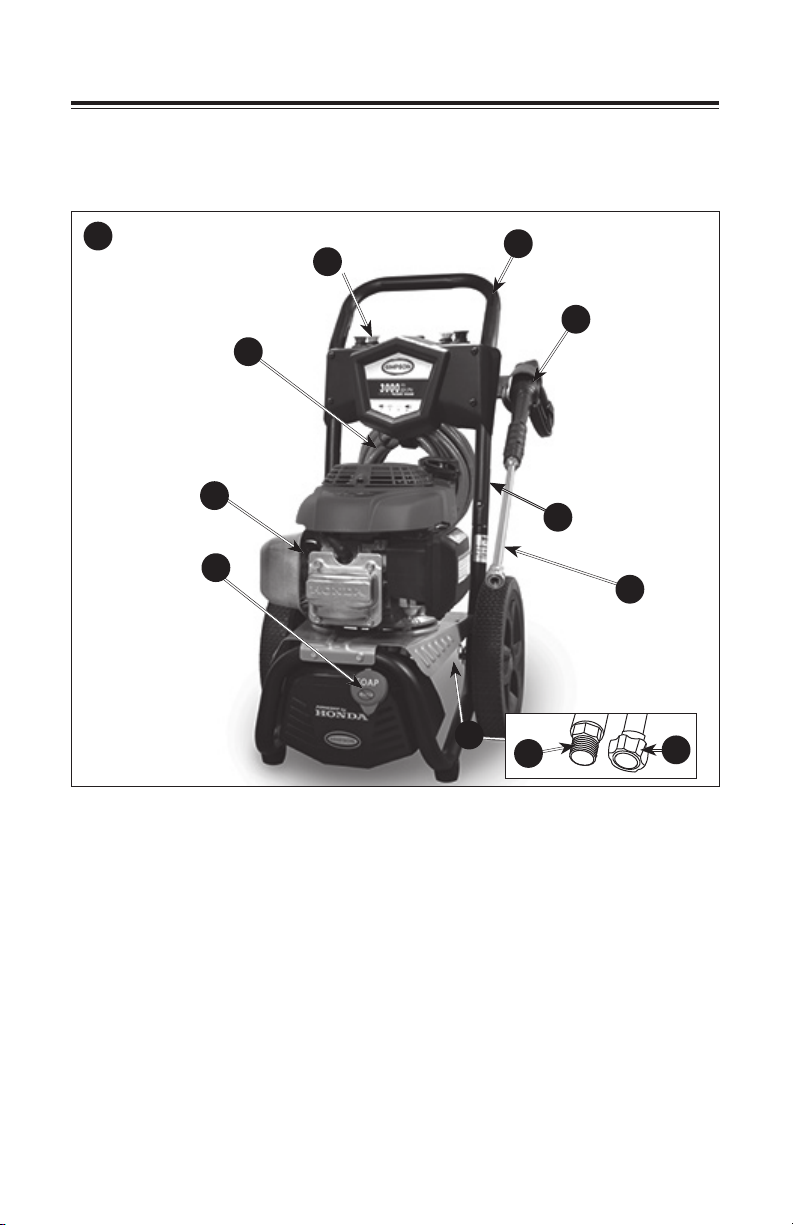

BASIC ELEMENTS OF A PRESSURE WASHER (FIG. 1)

A. High Pressure Pump: Increases the pressure of the watersupply. B. Engine: Drives the high pressure pump. Refer to the Engine Owner’s Manual

for location and operation of enginecontrols.

C. High Pressure Hose: Carries the pressurized water from the pump to the gun

and spray wand.

D. Spray Gun: Connects with spray wand to control water flow rate, direction,

andpressure.

E. Quick-Connect Spray Wand: Allows the user to quickly change out

high pressure nozzles. See How To Use Spray Wand instructions in Operationsection.

F. Detergent Siphon Hose OR

pump to mix with the water. See instructions in

Operation

G. Handle

Detergent Tank

: Feeds cleaning agents into the

How To Apply Chemicals/Cleaning Solvents

section.

10- ENG

Page 11

H. Frame I. Pump Outlet J. Pump Inlet K. Quick Connect Nozzles L. Dial-N-Wash

Adjustable Pressure Regulator (if equipped,

not shown) Use the Dial-N-Wash to increase and decrease the pressure. Refer to the DialN-Wash Adjustmentparagraph.

BASIC ELEMENTS OF AN ENGINE

Refer to the Engine Owner’s Manual for location and operation of enginecontrols. Choke Control: Opens and closes carburetor chokevalve.

Starter Grip: Pulling starter grip operates recoil starter to crankengine. Engine Switch: Enables and disables ignitionsystem.

ASSEMBLY INSTRUCTIONS (FIG. 2 – 4)

1. Locate and remove all loose parts from thecarton.

2. Cut four corners of the carton from top to bottom and lay the panelsflat.

Place handle (G) onto frame (H), depress the snap buttons, and slide the handle assembly onto the frame until snap buttons snap intoplace.

NOTICE: Risk of personal injury. Avoid placing hands between handle and frame when assembling to preventpinching.

4. (If needed) Mount the gun holster to the upright frame tube using the saddle

bolt and knob provided, see Figure 2A.

5. Remove the colored quick-connect nozzles (K) from the plastic bag and insert them into correct grommet on the nozzle holder. Nozzles are color coded to match colored nozzles on label (Q).

6. Connect wand (E) to gun (D). Tightensecurely.

7. Attach high pressure hose (C) to gun (D). Tightense cure ly.

11 - ENG

Page 12

NOTE: The pump on this unit is maintenance free and requires no oil. If there is a problem with the pump, contact our Customer Service Group on www.simpsoncleaning.com as soon aspossible.

NOTICE: The engine is shipped without oil. Before starting engine, add the oil provided. Damage to the engine will occur if the engine is run without oil, this damage will not be covered underwarranty.

OPERATION

PRESSURE WASHER TERMINOLOGY

PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used for air pressure, hydraulic pressure, etc.

PSI*: Pounds per Square Inch. The unit of measure for water pressure. Also used for air pressure, hydraulic pressure, etc.

GPM*: Gallons per Minute. The unit of measure for the flow rate of water.

* Complies with CETA Performance Standard CPC-100. * Rated Pressure and Rated Water Flow is within manufacturing tolerance of

(+/- 10%).

Bypass Mode: Allows water to re-circulate within the pump when the gun trigger is not pulled. This feature allows the operator to release the trigger gun and reposition themselves without having to turn the engine off in between cleaningactions.

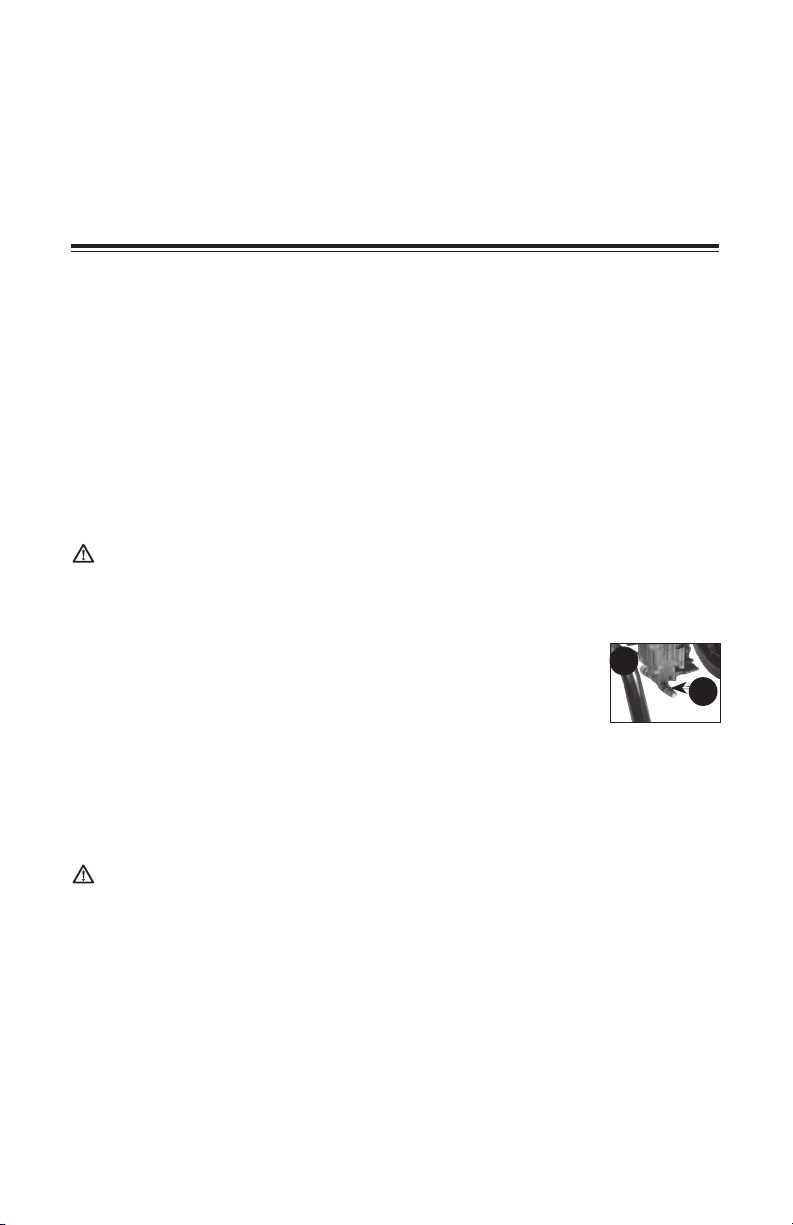

Thermal Relief Valve (P, Fig. 5): When the temperature inside the pump rises too high, this valve will open and release a gush of water in an effort to lower the temperature inside the pump. The valve will thenclose. NOTE: Thermal relief valve location will vary depending on the pump type.

Detergent Injection System: Mixes cleaners or cleaning solvents with the water to improve cleaning effectiveness.

Water Supply: All pressure washers must have a source of water. The minimum requirements for a water supply are 20 psi and 5 Gallons Per Minute. If your water source is a well, the garden hose length can only be 30 ft. (9m) max.

WARNING: To reduce the possibility of contamination always protect against backflow when connected to a potable watersystem.

PRESSURE WASHER OPERATING FEATURES

PRESSURE ADJUSTMENTS

The pressure setting is preset at the factory to achieve op ti mum pres sure and cleaning. If you need to lower the pres sure, it can be accomplished by these methods.

1. Back away from the sur face to be cleaned. The further away you are, the

less the pressure will be on the surface to becleaned.

2. Change to the 40˚ nozzle (white). This nozzle delivers a less powerful stream

of water and a wider spray pattern. Refer to How To Use SprayWand.

(If equipped)) Use the Dial-N-Wash to increase and decrease the pressure.

Refer to the Dial-N-Wash Adjustmentparagraph.

12- ENG

Page 13

NOTICE: DO NOT attempt to increase pump pressure. A higher pressure setting than the factory set pressure may damagepump.

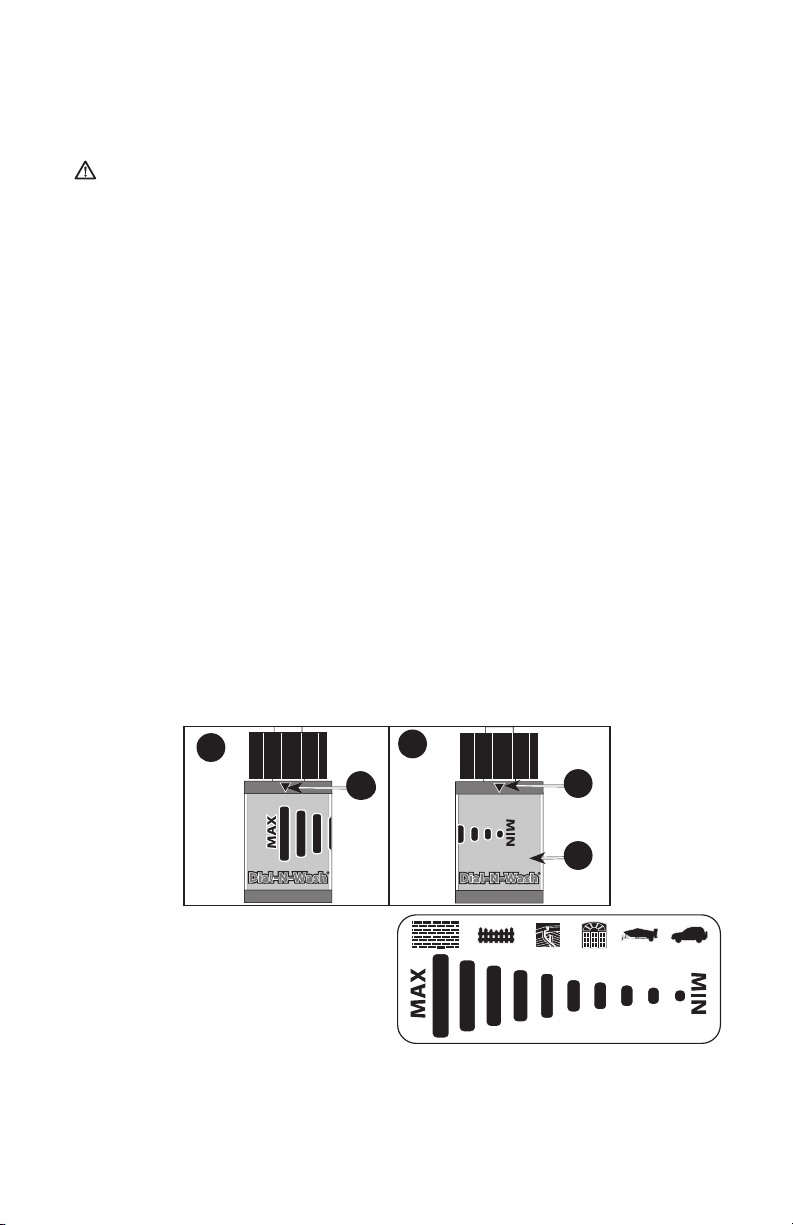

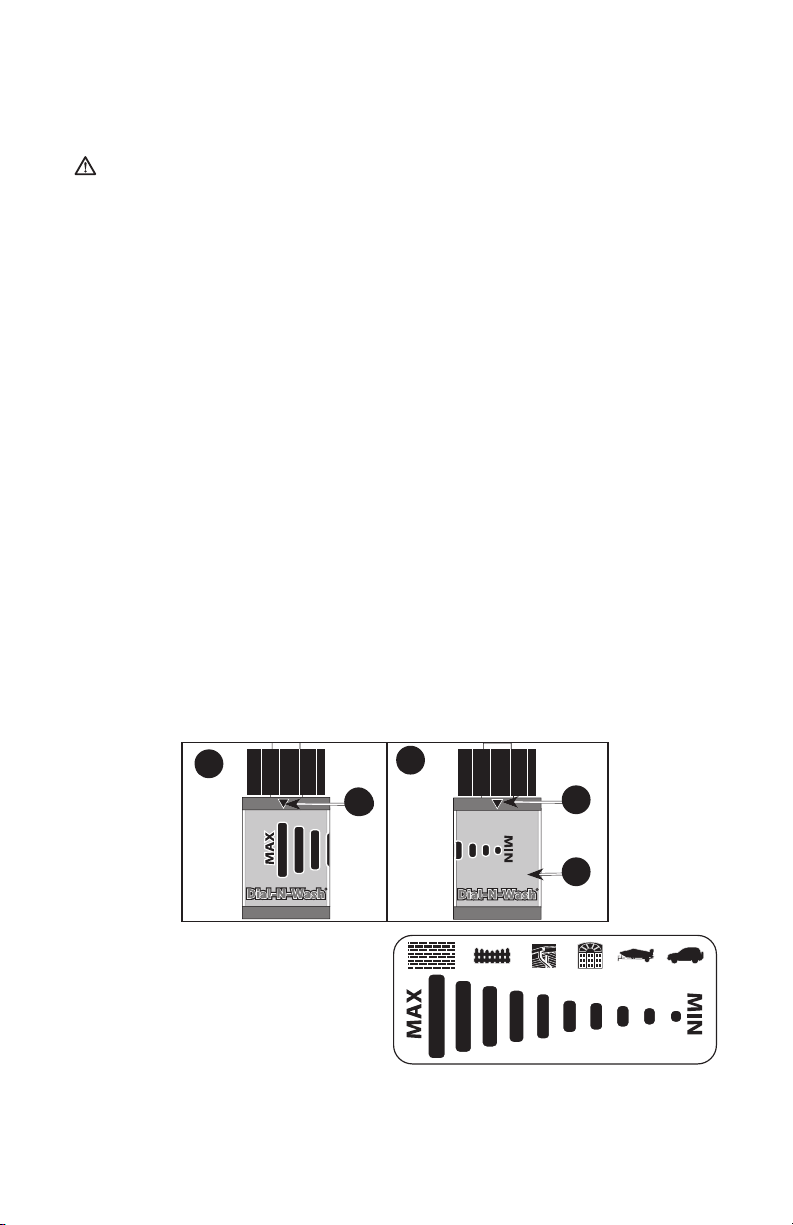

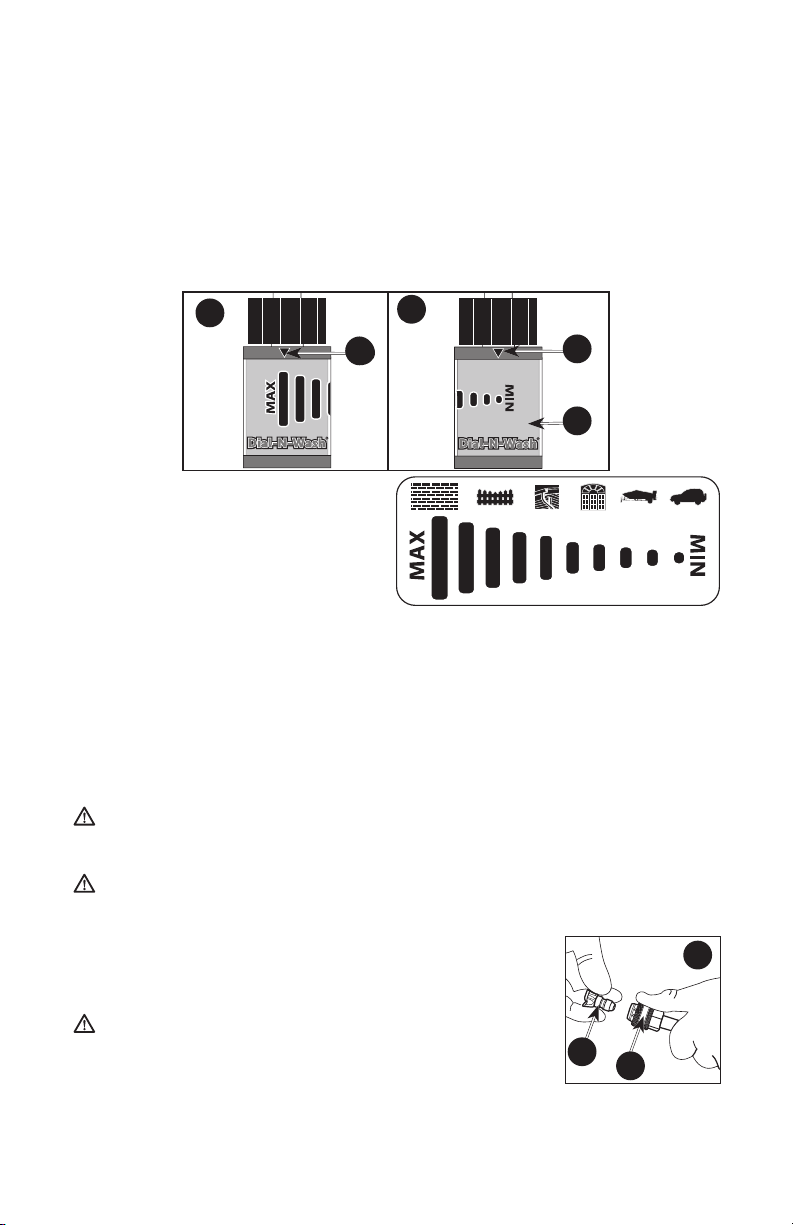

DIAL-N-WASH ADJUSTMENT (FIG. 6, 7) (IF EQUIPPED)

1. Choose the correct high pressure nozzle (0˚, 15˚ or 40˚) for the job to be

performed. Refer to How To Use SprayWand.

2. The Dial-N-Wash is shipped in the MAX pressure setting, the MAX pressure

bar is aligned with the arrow (R) on the collar as shown in Figure 6. Rotating the Dial-N-Wash (L) counterclockwise until it stops places it in the

MIN pressure setting, the arrow (R) will align with the MIN pressure bar as shown in Figure 7.

Adjust the pressure by rotating the Dial-N-Wash (L) clockwise for higher pressure or counterclockwise for lower pressure, aligning the arrow with the desired pressure bar on the Dial-N-Wash.

NOTE: To apply chemicals the black low pressure nozzle must be installed and the Dial-N-Wash must be in the MAX pressuresetting.

HOW TO USE SPRAY WAND

The nozzles for the spray wand are stored in the nozzle holder on the panel assembly. Colors on the panel identify nozzle location and spray pattern. Refer to the following chart to choose the correct nozzle for the job to beperformed. NOTE: Some models may not include all of the nozzles shown in the chart.

CHANGING NOZZLES ON SPRAY WAND (FIG. 8)

DANGER: Risk of fluid injection. Do not direct discharge stream toward persons, unprotected skin, eyes or any pets or animals. Serious injury willoccur.

WARNING: Flying objects could cause risk of serious injury. Do not attempt to change nozzles while pressure washer is running. Turn engine off before changingnozzles.

1. Pull quick-connect coupler (E) back and insert nozzle (K).

2. Release quick-connect coupler and twist nozzle to make

sure it is secure incoupler.

WARNING: Flying object could cause risk of serious injury. Ensure nozzle is completely inserted in quickconnect socket and quick-connect collar is fully engaged

(forward) before squeezing guntrigger.

13 - ENG

Page 14

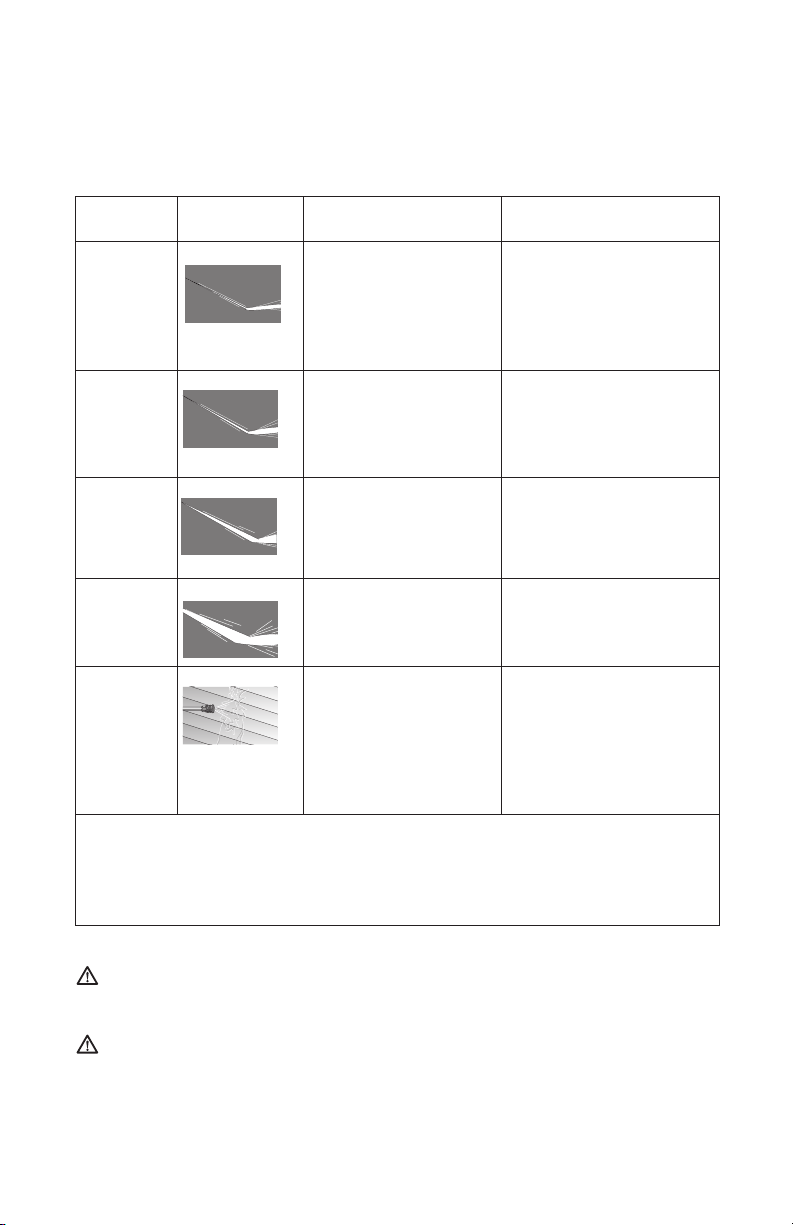

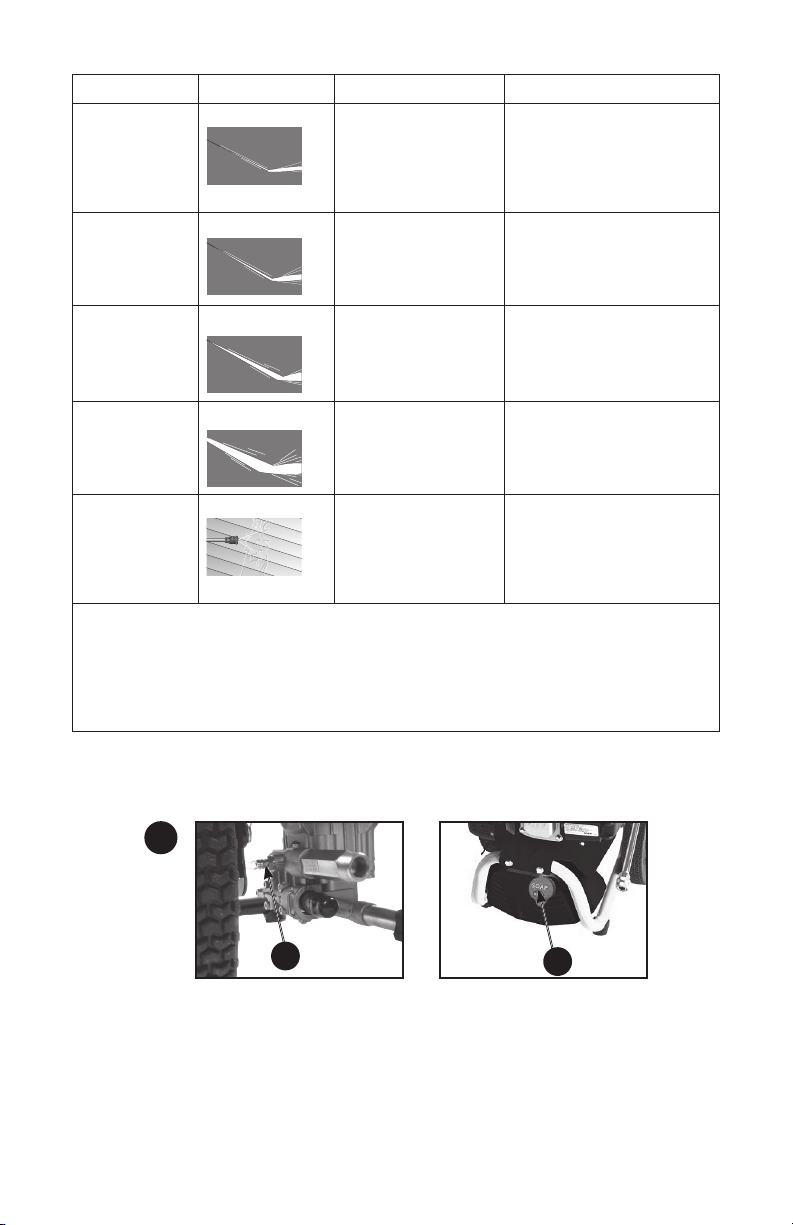

NOZZLE COLOR SPRAY PATTERN USES SURFACES*

Red (if equipped)

0˚

powerful pinpoint for spot cleaning of hard, unpainted surfaces or for

unpainted metal or concrete;

DO NOT use on wood

high reach areas

Yellow

15˚

(if equipped)

25˚

Green

intense cleaning of unpainted hard surfaces

intense cleaning of larger areas

grills, driveways, concrete or brick walkways, unpainted brick or stucco

metal, concrete or wood

(if equipped)

White

40˚

(if equipped)

low pressure Black (if equipped)

cleaning of painted or delicate surfaces

applies cleaning solutions

auto/RV, marine, wood, painted brick and stucco, vinyl, painted siding

Low pressure spray is safe on all surfaces. Always verify compatibility of cleaning solution prior touse.

*NOTICE: The high pressure spray from your pressure washer is capable of causing damage to surfaces such as wood, glass, automobile paint, auto striping and trim, and delicate objects such as flowers and shrubs. Before spraying, check the item to be cleaned to assure yourself that it is strong enough to resist damage from the force of the spray.

HOW TO APPLY CHEMICALS/CLEANING SOLVENTS (FIG. 9)

Applying chemicals or cleaning solvents is a low pressure operation. NOTE: Use only soaps and chemicals designed for pressure washer use. Do not usebleach.

To Apply Chemicals (Siphon Hose, if equipped):

1. Ensure detergent siphon hose (F, Figure 9) is attached to barbed fitting location near high pressure hose connection of pump asshown.

2. Place other end of detergent siphon hose with filter on it into container holding chemical/cleaning solution. NOTE: For every 7 gallons of water pumped 1 gallon of chemical/cleaning solution will beused.

14- ENG

Page 15

3. Install the black low pressure nozzle into the quick connect fitting of the spray wand. (if equipped) Rotate the Dial-N-Wash (L) to the MAX pressure setting as shown in Figure 6. See How To Use Spray Wand paragraph in thissection.

NOTE: To apply chemicals the black low pressure nozzle must be installed and the Dial-N-Wash must be in the MAX pressure setting as shown in Figure 6.

4. After use of chemicals, place detergent siphon hose into container of clean water and draw clean water through chemical injection system to rinse system thoroughly. If chemicals remain in the pump it could be damaged. Pumps damaged due to chemical residue will not be covered underwarranty.

NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed on the spraywand.

To Apply Chemicals (Detergent Tank, if equipped):

1. Remove the cap from the detergent tank (F, Figure 9) and fill the detergent tank with cleaning solvent. Replace cap on deteregent tank. NOTE: For every 7 gallons of water pumped 1 gallon of chemical/cleaning solution will beused.

2. Install the black low pressure nozzle into the quick connect fitting of the spray wand and rotate the adjustable pressure regulator (F) to the MAX pressure setting as shown in Figure 6. See How To Use Spray Wand paragraph in thissection.

NOTE: To apply chemicals the black low pressure nozzle must be installed and the adjustable pressure regulator must be in the MAX pressure setting as shown in Figure 6.

NOTE: After squeezing the trigger it will take approximately 5 seconds for the detergent toappear.

3. After use of chemicals, fill the detergent tank with clean water and draw clean water through chemical injection system to rinse system thoroughly. If chemicals remain in the pump it could be damaged. Pumps damaged due to chemical residue will not be covered underwarranty.

NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed on the spraywand.

STARTING (FIG. 10–13)

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before starting pressurewasher.

DANGER: Risk of fluid injection and laceration. When using the high pressure setting, DO NOT allow the high pressure spray to come in contact with unprotected skin, eyes, or with any pets or animals. Serious injury willoccur.

• Your washer operates at fluid pressures and velocities high enough to penetrate

human and animal flesh, which could result in amputation or other serious injury. Leaks caused by loose fittings or worn or damaged hoses can result in injection injuries. DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a physician immediately!

• Breathing ex haust fumes will cause se ri ous injury or death! En gine exhaust contains carbon mon ox ide, an odorless and deadlygas.

15 - ENG

Page 16

• Operate pressure washer in a well-ventilated area. Avoid en closed areas such as ga rages, base ments,etc.

• Never op er ate unit in or near a lo ca tion occupied by humans oranimals.

WARNING: Risk of Fire, Asphyxiation and Burn. Never fill fuel tank when

engine is running or hot. Do not smoke when filling fueltank.

• Never fill fuel tank completely. Fill tank to 1/2" (12.7 mm) below bottom of filler neck to provide space for fuel expansion. Wipe any fuel spillage from engine and equipment before startingengine.

• DO NOT let hoses come in contact with very hot engine muffler during or immediately after use of your pressure washer. Damage to hoses from contact with hot engine surfaces will NOT be covered bywarranty.

NOTICE: Risk of property damage. Never pull water supply hose to move pres sure washer. This could damage hose and/or pumpinlet.

• DO NOT use hot water, use cold wateronly.

• Never turn water supply off while pressure washer engine is running or damage to pump willresult.

• DO NOT stop spraying water for more than two minutes at a time. Pump operates in bypass mode when spray gun trigger is not pressed. If pump is left in bypass mode for more than two minutes internal components of the pump can bedamaged.

If you do not understand these precautions, please contact our customer service department at www.simpsoncleaning.com

Prior to starting, refer to your engine manual for proper startingprocedure.

1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline with

a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine. Refer to Engine Owner’s Manual for correctprocedure.

IMPORTANT: Ethanol Shield

(sold separately) is a fuel stabilizer that helps eliminate and prevent ethanol related problems in power equipment. Follow the instructions on the container and add to the gasoline.

NOTICE: Use of fuels with greater than 10% ethanol are

not approved for use in this product per EPA regulations and will damage the unit and void thewarranty.

2. Check engine oil level. See Engine Owner’s Manual for correct procedure.

3. Connect the water hose to the water source. Turn the water source on to

remove all air from the hose. When a steady stream of water is present, turn the water source off.

4. Verify the filter screen (M) is in water inlet of pump. NOTE: Convex side

facesout.

5. Connect water source (N) to pump inlet (J). NOTE: Water source must provide

a minimum of 5 gallons per minute at 20 psi.

6. Connect

high pressure hose (C) to pump outlet (I).

16- ENG

Page 17

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable watersystem.

7. Choose the correct nozzle for the job to be performed. See How To Use spray

Wand instructions in this section. NOTE: If applying a chemical or cleaning

solution, see How To Apply Chemicals/Cleaning Solvents instructions in thissection.

8. Turn water source on.

NOTICE: Risk of property damage. Failure to do so could cause damage to thepump.

9. Remove all air from the pump and high pressure hose by depressing trigger

until a steady stream of water is present.

10. Start engine. See Engine Owner’s Manual for correct procedure.

WARNING: Risk of unsafe operation. If engine does not start after two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly until resistance is felt. Then pull cord rapidly to avoid kickback and prevent hand or arminjury.

11. Depress trigger on gun to start water flow.

WARNING: Risk of unsafe operation. Stand on a stable surface and grip gun/spray wand firmly with both hands. Expect the gun to kick whentriggered.

12. Release trigger to stop waterflow.

WARNING: Risk of injury from spray. Always engage the

trigger lock (O) when gun is not in use. Failure to do so could cause accidentalspraying.

SHUTTING DOWN

1. After each use, if you have applied chemicals, place

detergent siphon hose into container of clean water and draw clean water through chemical injection system to rinse system thoroughly.

NOTICE: Risk of property damage. Failure to do so could cause damage to thepump.

2. Turn engine off. See Engine Owner’s Manual.

NOTICE: Risk of property damage. NEVER turn the water off with the enginerunning.

3. Turn water sourceoff.

4. Pull trigger on spray gun to relieve any water pressure in hose or spraygun. NOTE: Failure to release system pressure will prevent removal of high pressure

hose from spray gun or pumpconnection.

5. See Storage section in this manual for proper storageprocedures.

17 - ENG

Page 18

MAINTENANCE

WARNING: Risk of burn hazard. When performing maintenance, you may be exposed to hot surfaces, water pressure or moving parts that can cause serious injury ordeath.

WARNING: Risk of fire hazard. Always disconnect, spark plug wire, let the engine cool and release all water pressure before performing any maintenance or repair. The engine contains flammable fuel. Do not smoke or work near open flames while performingmaintenance.

To ensure efficient operation and longer life of your pressure washer, a routine maintenance schedule should be prepared and followed. If the pressure washer is used in unusual conditions, such as high-temperatures or dusty conditions, more fre quent maintenance checks will berequired.

ENGINE

Consult the Engine Owner’s Manual for the man u fac tur er's recommendations for any and all maintenance. NOTE: The engine drain plug is located at the rear of theunit.

PUMP

The pump was filled with oil at the factory. The pump on this unit is maintenance free and requires no oil to be added or changed. If there is a problem with the pump contact us at www.simpsoncleaning.com

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned regularly and lubricated with light oil or lithium grease to prevent leakage and damage to the o-rings.

NOZZLE CLEANING (FIG. 14)

If the nozzle becomes clogged with foreign materials, such as dirt, excessive pressure may develop. If the nozzle becomes partially clogged or restricted, the pump pressure will pulsate. Clean the nozzle immediately using the nozzle kit supplied and the following instructions:

1. Shut off the pressure washer and turn off the watersupply.

2. Pull trigger on gun handle to relieve any waterpressure.

3. Disconnect the spray wand from thegun.

4. Remove the high pressure nozzle (K) from the spray wand.

Remove any obstructions with the nozzle cleaning tool provided and backflush with cleanwater.

5. Direct water supply (N) into nozzle to backflush loosened

particles for 30seconds.

6. Reassemble the nozzle to the wand.

7. Reconnect spray wand to gun and turn on watersupply.

8. Start pressure washer and place spray wand into high

pressure setting totest.

CLEAN THE WATER INLET FILTER (FIG. 10)

This screen filter should be checked periodically and cleaned if necessary.

1. Remove filter by grasping end and removing it from water inlet of pump.

18- ENG

Page 19

2. Clean filter by flushing it with water on bothsides.

3. Re-insert filter into water inlet of pump. NOTE: Cone side facesout. NOTE: Do not operate the pressure washer without filter properly installed.

STORAGE

ENGINE

Consult the Engine Owner’s Manual for manufacturer’s recommendations forstorage.

TO PREVENT FUEL-RELATED PROBLEMS

1. Add Ethanol Shield

When adding a gasoline stabilizer, fill the fuel tank with fresh gasoline. If only partially filled, air in the tank will promote fuel deterioration during storage. If you keep a container of gasoline for refueling, be sure that it contains only freshgasoline.

2. After adding a gasoline stabilizer, run the engine outdoors for 10 minutes

to be sure that treated gasoline has replaced the untreated gasoline in thecarburetor.

3. Turn the fuel valve to the OFFposition.

4. Continue to run the engine until it stops from the lack of fuel in the carburetor

fuel bowl. Running time should be less than 3minutes.

PUMP

The manufacturer recommends using SIMPSON® / POWERWASHER® Pump Guard or equivalent when storing the unit for more than 30 days and/or when freezing temperatures are expected. SIMPSON is environmentallyfriendly.

NOTE: Using pump guard helps provide proper lubrication to the internal seals of the pump regardless of temperature or environment.

NOTICE: Risk of property damage. Use only SIMPSON Pump Guard or equivalent. Other products could be corrosive and/or contain alcohol which may cause pumpdamage.

1. Turn off pressure washer and disconnect hoses frompump.

2. Unscrew bottle valve from Pump Guard bottle and remove seal.

3. Screw bottle valve back ontobottle.

4. Attach bottle to water inlet ofpump.

5. Squeeze bottle to inject contents intopump.

6. With ignition switch off, simultaneously pull starter rope and squeeze bottle.

Repeat until protector fluid exits pump outlet. NOTE: This step may require twopeople.

PRESSURE WASHER

1. Drain all water from high pressure hose and wrap it onto hosewrap.

2. Drain all water from the spray gun and wand by holding spray gun in a

vertical position with nozzle end pointing down and squeezing trigger. Store in gunholder.

3. Wrap up and secure detergent siphon hose so it is protected fromdamage.

fuel stabilizer following the manufacturer’s instructions.

/ POWERWASHER® Pump Guard

/ POWERWASHER®

19 - ENG

Page 20

ACCESSORIES

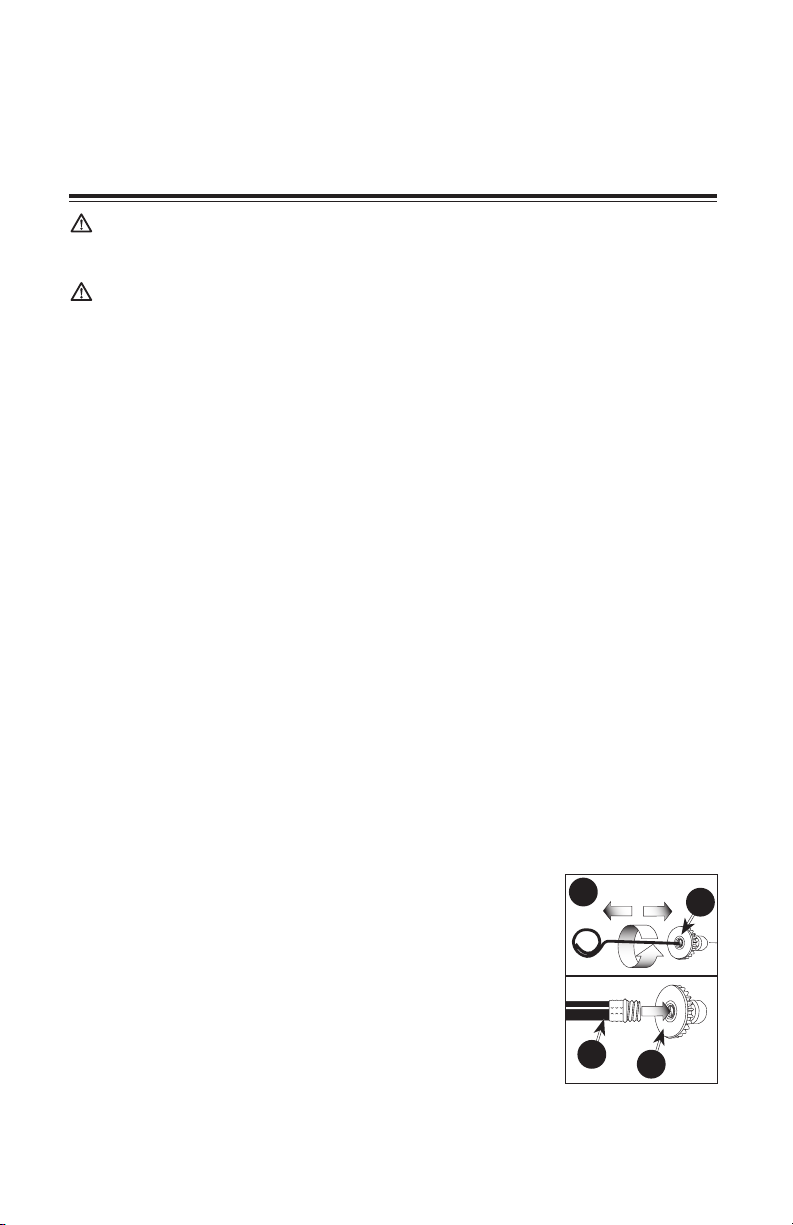

DANGER: Risk of fluid injection. When using replacement spray wands or guns with this pressure washer, DO NOT use a spray wand and/or spray gun/wand combination that is shorter in length than what was provided with this pressure washer as measured from the nozzle end of the wand to the guntrigger.

NOTICE: The use of any other accessory not recommended for use with this tool

could be hazardous. Use only accessories rated equal to or greater than the rating of the pressurewasher.

SERVICE INFORMATION

Do not return this product to your retailer. Please contact our customer service department at www.simpsoncleaning.com

LIMITED WARRANTY

90 DAY LIMITED WARRANTY ON PRODUCT COMPONENTS

SIMPSON

nozzle(s) and other components of the

warrants to the original purchaser that the wheels, gun, hose, wand, spray

SIMPSON

pressure washer covered under this

warranty are free from defects in material and workmanship for 90 days from the date ofpurchase.

ONE YEAR LIMITED WARRANTY ON PUMP

SIMPSON

warrants to the original purchaser that the pump of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects in material and workmanship for one year from the date of purchase. The one year limited warranty applies to the pumponly.

FIVE YEAR LIMITED WARRANTY ON FRAME

SIMPSON

warrants to the original purchaser that the frame of the SIMPSON® pressure washer covered under this warranty is free from manufacturer’s defects in material and workmanship for five years from the date of purchase. The five year limited warranty applies to the frameonly.

SIMPSON

will repair or replace, at SIMPSON®'s option, products or components which have failed within the above warranty periods. Service will be scheduled according to the normal work flow and business hours at the service center location, and the availability of replacement parts. All decisions of SIMPSON

with

regard to this limited warranty shall befinal. This warranty gives you specific legal rights, and you may also have other rights

which vary from state tostate.

ENGINE WARRANTY

The engine, emission control system and related components are covered under the terms and conditions outlined by the engine manufacturer’s warranty and are the sole responsibility of the engine manufacturer. A copy of the engine manufacturer’s warranty has been provided to you with your

SIMPSON

pressure washer. Please consult the engine manufacturer’s warranty to process a claim or obtain service to the engine, emission control system or relatedcomponents.

RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):

• To process a warranty claim on your SIMPSON® pressure washer, report the

concern to 1-877-362-4271 or [email protected] for authorization and direction to the nearest authorized service centre in yourarea.

20- ENG

Page 21

• Retain original cash register sales receipt as proof of purchase for warrantywork.

• Use reasonable care in the operation and maintenance of the product as described

in the Owners Manual(s).

THIS WARRANTY DOES NOT COVER:

• Merchandise sold as reconditioned, used as rental equipment, used for commercial

purposes or commercial applications, or floor or displaymodels.

• Merchandise that has become damaged or inoperative because of ordinary wear,

misuse, cold, heat, rain, excessive humidity, water quality, freeze damage, use of improper chemicals, negligence, accident, failure to operate the product in accordance with the instructions provided in the Owners Manual(s) supplied with the product, improper maintenance, the use of accessories or attachments not recommended by

SIMPSON

, or unauthorized repair oralterations.

• Repair and transportation costs of merchandise determined not to bedefective.

• Damage due to chemical deterioration, scale build up, rust, corrosion or

thermal expansion

• Costs associated with assembly, required oil, adjustments or other installation

and start-upcosts.

• Expendable parts or accessories supplied with the product which are

expected to become inoperative or unusable after a reasonable period of use, including but not limited to springs, nozzles, o-rings, washers, and similaraccessories.

• Merchandise sold by SIMPSON® which has been manufactured by and identified

as the product of another company, such as gasoline engines. The product manufacturer’s warranty, if any, willapply.

• ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS, DAMAGE,

OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE OR MALFUNCTION OF THE PRODUCT IS NOT COVERED BY THIS WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply toyou.

• IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY OR

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM THE DATE OF ORIGINAL PURCHASE. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitations may not apply toyou.

21 - ENG

Page 22

TROUBLE SHOOTING GUIDE

OPERATIONAL ISSUE

Engine will not start (see

Engine Owner’s Manuall for

further engine troubleshooting)

No or low pressure (initial use)

POSSIBLE CAUSE SOLUTION

Nofuel. Add freshfuel. Pressure builds up after two pulls on the recoil starter or after initial use Choke lever in the "No Choke" position Spark plug wire notattached. Engine switch in OFF po si tion Choke lever in the "Choke" position on a "hot" engine or an engine that has been exposed to thermal heat for a long period of time Spray wand not in high pressure

Low water supply Water supply must be at

Leak at high pressure hose fitting Nozzle obstructed See Nozzle Cleaning instructions

Water filter screen clogged

Air in hose Turn off the engine, then the water

Choke in the “Choke” position High pressure hose is too long

Squeeze gun trigger to relieve pres sure

Move choke to the "Choke" po si tion Attach spark plugwire.

Place engine switch in ON position

Move choke to the "No Choke" po si tion

See How to Use Spray Wand instructions in the Operation Section

least 5 gpm @ 20 psi Repair leak. Apply sealant tape if necessary

in the Maintenance section Remove and clean filter. See Cleaning Water Inlet Filter paragraph in the Maintenance section for the correct procedure

source. Disconnect the water source from the pump inlet and turn the water source on to remove all air from the hose. When there is a steady stream of water present, turn water source off. Re- con nect water source to pump inlet and turn on wa ter source. Squeeze trigger to re move re main ing air Move choke to the “No Choke” po si tion Use high pressure hose under 100 feet (30m)

22- ENG

Page 23

OPERATIONAL

POSSIBLE CAUSE SOLUTION

ISSUE

Will not draw chemicals

Spray wand not in low pressure

See How to Use Spray Wand paragraph in the Operation Section

Chemical filter clogged Clean filter Chemical screen not

in cleaning solution

Make sure end of detergent siphon hose is fully submerged into cleaning solution

Chemical too thick Dilute chemical. Chemical should

be the same consistency as water

Pressure hose is too long Lengthen water supply hose

instead of high pressure hose Chemical build up in chemical injector

Please contact our customer

service department at

www.simpsoncleaning.com

No or low pressure (after period of normal use)

Worn seal or packing Please contact our customer

service department at

www.simpsoncleaning.com Worn or obstructed valves Please contact our customer

service department at

www.simpsoncleaning.com Worn unloader piston Please contact our customer

service department at

www.simpsoncleaning.com

Water leaking at gun/spray wand

Worn or broken o-ring Check and replace Loose hose connection Tighten

connection Water leaking at pump

Loose connections Tighten Piston packings worn Please contact our customer

service department at

www.simpsoncleaning.com Worn or broken o-rings Please contact our customer

service department at

www.simpsoncleaning.com Pump head or tubes damaged from freezing

Please contact our customer

service department at

www.simpsoncleaning.com

Pump pulsates Nozzle obstructed See Nozzle Cleaning paragraph

in the Maintenance section

for the correct procedure

23 - ENG

Page 24

MESURES DE SÉCURITÉ - DÉFINITIONS

Ce guide contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en portant une attention particulière à ces symboles.

DANGER : indique une situation dangereuse imminente qui, si elle n’est pas

évitée, causera la mort ou des blessures graves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort ou des blessures graves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est

pas évitée, peut causer des blessures mineures ou modérées. AVIS : indique une pratique ne posant aucun risque de dommages corporels

mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de

dommages matériels.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

DANGER: monoxyde de carbone. Le fonctionnement d’un moteur à l’intérieur provoque la mort en quelques minutes. L’échappement du moteur contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoors et invisible. Il est possible que vous inhaliez du CO meme EN L’ABSENCE de l’odeur de l’échappement du moteur.

• NE JAMAIS utiliser un moteur à l’intérieur d’une habitation, de garages, d’un

vide sanitare ou d’autres espaces partiellement clos. Ces endroits peuvent accumuler des niveaux mortels de monoxyde de carbone, L’utilisation d’un ventilateur ou l’ouverture des fenêtres et portes NE fournit PAS assez d’air frais.

• Utiliser UNIQUEMENT à l’extériur et loin de fenêtres, portes et évents. En

effet, ces ouvertures peuvent asprier l’énchappement du moteur à l’intérieur d’un espace.

• Même lors de l’utilisation correcte du moteur, le monoxyde de carbone

pourrait pénétrer dans l’habitation. TOUJOURS utiliser un advertisseur de CO alimenté à pile ou un avertisseur do CO de secours à pile dans la maison.

Lire et repecter toutes les directives de l’avertisseur de CO avant son utilisation. En cas de malaise, étourdissement ou faiblesse, à tout moment,

déplacer la personne à l’air frais immédiatement. Consulter un médecin. Ce sont des signes d’intoxication oxycarbonée.

AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode d’emploi, et celui du moteur, et l’intégralité des directives de sécurité, d’utilisation et d’entretien.

Si vous avez n'importe quelles questions quant au produit, s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com

DANGER : risque d’injection ou de blessure grave. S’éloigner de la buse. Ne pas diriger le jet en direction de personnes. Ce produit ne doit être utilisé que par des opérateurs formés.

24- FR

Page 25

AVERTISSEMENT : ce produit et son échappement peuvent vous exposer à des produits chimiques, y compris le plomb et les composés à base de plomb, et au monoxyde de carbone, qui sont reconnus par l’État de Californie pour causer le cancer, des malformations congénitales et d’autres problèmes de reproduction. Pour plus d’information, visitez le site www.P65Warnings.ca.gov.

AVERTISSEMENT : portez toujours une protection de l’ouïe et les autres équipements de protection individuelle pendant l’usage. Dans certaines conditions et durées d’utilisation, le bruit de ce produit peut contribuer à une perte auditive.

AVERTISSEMENT : il est possible que le produit ne soit pas doté d’un silencieux avec pare-étincelles. Si le produit n’en est pas équipé et qu’il est destiné à être utilisé près de matières inflammables ou sur un terrain cultivé ou couvert d’arbres, arbustes, herbes ou autres matières similaires, alors l’installation d’un pareétincelles homologué est obligatoire et exigée par la loi dans l’État de Californie. Le produit sans cet équipement viole la législation californienne, section 130050 et/ou sections 4442 et 4443 du California Public Resources Code, à moins que le moteur ne soit muni d’un pare-étincelles comme stipulé à la section 4442 et tenu en bon état de fonctionnement. Les pare-étincelles sont exigés sur certaines terres du Service des forêts américain et peuvent être également exigés par d’autres législations ou ordonnances.

CONSERVER CES DIRECTIVES

DANGER : RISQUE D’EXPLOSION OU D’INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Les cigarettes, étincelles, arc électrique, gaz d’échappement et des parties chaudes du moteur telles qu’un silencieux peuvent enflammer l’essence déversée et ses vapeurs.

• Le combustible du réservoir se dilate sous l’effet de la chaleur et pourrait se solder par un déversement et un incendie ou une explosion.

• Le fonctionnement de la laveuse haute pression dans un milieu explosif pourrait se solder par un incendie.

• Du matériel déposé contre ou près de la laveuse haute pression peut interférer avec les fonctionnalités d’aération de l’équipement et provoquer une surchauffe et l’allumage du matériel (risque d’incendie).

• Éteindre le moteur et le laisser refroidir avant de remplir le réservoir d’essence

• Être attentif et éviter de déverser de l’essence lors du remplissage du réservoir. Éloigner la laveuse haute pression de la zone de ravitaillement avant de démarrer le moteur.

• Laisser environ 12,7 mm (1/2 po) de dégagement sous le bord du goulot de remplissage pour permettre l’expansion de l’essence.

• Utiliser et faire le plein d’essence de l’équipement dans des zones bien dégagées de tout obstacle. Installer un extincteur adéquat dans les zones de travail pour combattre les incendies à base d’essence.

• Ne jamais utiliser la laveuse haute pression dans une zone avec arbustes ou broussailles secs.

25 - FR

Page 26

• La chaleur de l’échappement du silencieux peut endommager des surfaces peintes, faire fondre tout type de matériel sensible à la chaleur (comme du revêtement extérieur, plastique, caoutchouc, vinyle ou

• Toujours éloigner la laveuse haute pression d’au moins 1,2 m (4 pi) de toutes surfaces (telles que desmaisons, voitures, ou des plantes vivantes) qui pourraient être endommagées par la chaleur s’échappant du silencieux.

même le tuyau haute pression) et nuire aux plantes vivantes.

• De l’essence mal entreposée pourrait provoquer un allumage (incendie) accidentel. Ranger l’essence de façon sécuritaire pour en empêcher l’accès aux enfants et à toutes autres

• Entreposer l’essence dans un contenant homologué par la Loi sur la santé et la sécurité du travail dans un emplacement sécuritaire loin de la zone de travail.

personnes non qualifiées.

• L'utilisation d'acides, de produits chimiques toxiques ou corrosifs, de

• Ne pas vaporiser des liquides inflammables.

poisons, d'insecticides ou de toute sorte de solvant inflammable dans ce produit pourrait provoquer des blessures graves ou la mort.

DANGER : RISQUE D’ASPHYXIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Respirer les vapeurs d’échappement provoquera de graves blessures voire, un décès ! Les gaz d’échappement des moteurs contiennent du monoxyde de carbone, un gaz inodore et mortel.

• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos comme les garages, les sous-sols, etc.

• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des an maux.

• Certains liquides nettoyants contiennent des substances pouvant provoquer des blessures à la peau, aux yeux ou au système respiratoire.

• Utiliser uniquement des liquides nettoyants spécialement recommandés pour les laveuses haute pression. Suivre les recommandations des fabricants. Ne pas utiliser de produit à blanchir au chlore ou tout autre composé corrosif.

26- FR

Page 27

DANGER : RISQUE D’INJECTION ET DE LACÉRATION

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Votre laveuse haute pression fonctionne à des pressions de liquides et des vitesses suffisamment élevées pour pénétrer la peau de l’homme et animale, ce qui pourrait se solder par une amputation ou autre blessure grave. Des fuites provoquées par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures par injection. NE PAS TRAITER UN INJECTION DE LIQUIDE COMM UNE SIMPLE COUPURE ! Consulter un médecin immédiatement !

• Inspecter périodiquement le tuyau haute pression. Remplacer immédiatement le tuyau s’il est endommagé, usé, s’il a fondu en contact avec le moteur ou s’il démontre un signe de fissure, des bulles, des trous d’épingle ou tout autre fuite. Ne jamais saisir untuyau haute pression quifuit ou est endommagé.

• Ne jamais toucher, saisir ou essayer de couvrir un trou minuscule ou tout autre fuite similaire sur le tuyau haute pression. Le jet d’eau EST sous haute pression et PÉNÈTRERA la peau.

• Ne jamais mettre les mains devantl’embouchure.

• Éloigner le jet, ne pas le diriger vers soimême ou autrui.

• S’assurer que le tuyau et les raccords sont serrés et en bon état. Ne jamais s’agripper au tuyau ou aux raccords en cours de fonctionnement.

• Ne pas mettre le tuyau en contact avec le silencieux.

• Ne jamais attacher ou retirer le tube ou les raccords du tuyau avec le système sous pression.

• Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait de l’extrémité de la buse à la détente du pistolet.

• Il y a risque de blessures si la pression n’est pas réduite avant d’essayer de procéder à un entretien ou un démontage.

• Pour décompresser le système, éteindre le moteur, fermer l’approvisionnement en eau et enclencher la détente du pistolet jusqu’à l’arrêt complet de l’écoulement d’eau.

• Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la laveuse haute pression.

27 - FR

Page 28

DANGER : RISQUE DE BLESSURE PAR JET

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Un jet de liquide à haute vitesse peut briser des objets et projeter les éclats à haute vitesse.

• Toujours porter des lunettes de sécurité conformes à la norme ANSI Z87.1 Porter des vêtements protecteurs pour se protéger de jets accidentels.

• Ne jamais diriger la lance ou le jet vers une personne ou des animaux.

• Des objets légers ou mal fixés peuvent se transformer en projectiles dangereux.

• Toujours fixer solidement le verrou de la détentelorsque le tube pulvérisateur est inutilisé pour empêcher tout fonctionnement accidentel.

• Ne jamais fixer, de façon permanente, la détente en position arrière (ouverte).

DANGER : RISQUE D’UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Une utilisation dangereuse de la laveuse haute pression pourrait provoquer de graves blessures, voire son propre décès ou celle d’autres personnes.

• Ne pas utiliser de produit à blanchir au chloreou tout autre composé corrosif.

• Se familiariser ave le fonctionnement et les commandes de la laveuse haute pression.

• Tenir la zone de travail exempte de toutes personnes, animaux et obstacles.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en tout temps.

• Ne jamais rendre inopérant les caractéristiques de sécurité du produit.

• Ne pas utiliser l’appareil avec des pièces manquantes, brisées ou non autorisées.

• Ne jamais laisser le tube pulvérisateur sans surveillance lors du fonctionnement de l’appareil.

• Suivre la procédure de démarrage correcte pour éviter l’effet de rebond moteur qui provoquerait ainsi une blessure grave à la main ou au bras.

• Si le moteur ne démarre pas après deux tentatives, appuyer sur la détente du pistolet pour décompresser la pompe. Tirer délicatement la corde du démarreur jusqu’à obtention d’une résistance. Puis tirer rapidement sur celui-ci pour éviter l’effet de rebond moteur et empêcher toute blessure à la main ou au bras.

• Le pistolet et le tube de pulvérisation sont des outils de nettoyage puissants

• Garder la laveuse haute pression hors de portée des enfants en tout temps.

qui ressemblent à un jouet pour un enfant.

28- FR

Page 29

• Le pistolet et le tube de pulvérisation réagissent à la pression du jet et provoqueront un effet de rebond qui pourrait faire glisser, ou tomber, l’opérateur ou rediriger le jet. Une maîtrise imparfaite du pistolet et de la lance peut provoquer des blessures à soi même et à autrui.

• Ne pas trop tendre les bras ou se tenir debout sur une surface instable.

• Ne pas utiliser une laveuse haute pression debout sur une échelle.

• Saisir solidement à deux mains le pistolet/tube de pulvérisation. S’attendre à un effet de rebond lors de l’enclenchement de la détente.

DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Il y a risque de fuite ou de déversement d’essence ou d’huile qui pourrait se solder par un incendie ou des problèmes respiratoires, des blessures graves, voire la mort. Des fuites d’essence ou d’huile endommageront les tapis, peinture ou toutes autres surfaces de véhicules ou de remorques.

• Il est possible que de l’huile remplisse le cylindre et endommage le moteur si l’appareil n’est pas rangé ou transporté à la verticale.

• Si la laveuse haute pression est dotée d’une soupape d’arrêt, FERMER la soupape d’arrêt avant le transport pour éviter toute fuite d’essence. S’il n’y a pas de soupape d’arrêt, purger l’essence du réservoir avant le transport. Transporter l’essence uniquement dans un contenant homologué par la Loi sur la santé et la sécurité du travail.

Toujours installer la laveuse haute pression sur un revêtement protecteur lors du transport pour protéger le véhicule de tout dommage de fuites.

Toujours transporter et ranger l’appareil à la verticale. Retirer immédiatement la laveuse haute pression du véhicule dès l’arrivée à destination.

DANGER : RISQUE DECHOC ÉLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Un jet en direction de prises électriques ou d’interrupteurs ou tout objet branché à un circuit électrique pourrait se solder par un choc

• Débrancher tout produit fonctionnant à l’électricité avant d’essayer de le nettoyer. Éloigner le jet des prises électriques et interrupteurs.

électrique..

29 - FR

Page 30

DANGER : RISQUE DE BRÛLURE CHIMIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’utilisation d’acides, de produits chimiques toxiques ou corrosifs, de poisons, d’insecticides, ou de tout type de solvant inflammable avec le produit risque de se solder par des blessures graves, voire la mort.

Ne pas pulvériser d’acides, d’essence,

• de kérosène ou toute autre matière inflammable avec ce produit. Utiliser uniquement des détergents domestiques, des nettoyants et des dégraissants recommandés avec la laveuse haute pression.

• Porter des vêtements protecteurs pour protéger les yeux et la peau contre le contact avec les matériaux sous pression.

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•

Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à la propriété.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte.

REMARQUE :

des réservoirs d’air, des compresseurs et d’autres appareils similaires utilisés pour gonfler les pneus peuvent remplir de petits pneus à ces pressions très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher un surgonflage.

• Tout liquide pulvérisé à haute vitesse directement sur les flancs des pneus (comme ceux que l’on retrouve sur les voitures, remorques et autres véhicules semblables) risque d’endommager les flancs et d’entraîner des blessures graves.

• Avec les laveuses haute pression cotées au-dessus de 11032 kPa (1 600 psi), utiliser le jet en éventail le plus large (buse de 40º) et maintenir le jet à au moins 200 mm (8 po) des flancs des pneus. Ne pas diriger le jet directement sur le joint séparant le pneu et la jante.

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Le contact de surfaces chaudes comme les composants d’échappement moteur, pourrait provoquer des brûlures graves

• En cours de fonctionnement, ne toucher que les surfaces de commande de la laveuse haute pression. Tenir en tout temps les enfants à l’écart de la laveuse haute pression. Ils n’ont pas assez de jugement pour reconnaître les dangers inhérents au produit.

30- FR

Page 31

AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT LE PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Essayer de soulever un objet trop lourd peut se solder par de graves blessures.

• La laveuse haute pression est trop lourde pour être soulevée par une seule personne. Demander de l’aide avant de la soulever.

CONSERVER CES DIRECTIVES

POUR UN USAGE ULTÉRIEUR

GUIDE D’INSTALLATION RAPIDE

AVERTISSEMENT: Pour réduire le risque de blessure, veuillez lire le manuel d’instructions de la laveuse à pression et du moteur avant d’utiliser l’appareil.

Installation de la poignée

l'ensemble de poignée sur le cadre, enfoncez les boutons-poussoirs et glissez l'ensemble de poignée dans le cadre jusqu'à ce que les boutonspoussoirs s'enclenchent dans les trous.

Placez

livré sans huile. Avant de démarrer le moteur, ajouter l’huile fournie. Vérifier le niveau d’huile avant chaque utilisation. Consultez le guide du moteur pour connaître la procédure appropriée.

IMPORTANT: Ethanol ShieldTM (vendu séparément) est un stabilisateur de carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de puissance. Suivez les instructions sur le contenant et ajouter àl'essence.

Ajouter / Voir pétrole

Le moteur est

extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir. Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide du moteur pour connaître la procédure appropriée.

Ajouter l’essence

Dans un endroit

31 - FR

Page 32

GUIDE DE DÉMARRAGE RAPIDE

DANGER :

• Ne faites jamais tourner le moteur à l’intérieur ou dans un endroit clos, mal aéré. Les émanations d’échappement contiennent du monoxyde de carbone, un gaz inodore et mortel.

• Risque d’injection de liquide et de lacération. Lorsque vous utilisez le réglage à haute pression, NE LAISSEZ PAS le jet à haute pression entrer en contact avec la peau non protégée ou des animaux de compagnie ou autres. Des blessures sérieuses surviendront.

AVERTISSEMENT: ne laissez pas l'unité fonctionner pendant plus de deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une surchauffe et d'endommager la pompe. Lorsque la température à l'intérieur de la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer de l'eau à partir de la pompe pour abaisser la température interne. Alors la vanne se ferme.

Branchez le tuyau

d’arrosage à la pompe

Filetez le tuyau d’arrosage à l’entrée de la pompe.

Filetez le tuyau à haute pression à la sortie de la pompe.

Branchez le tuyau

d’arrosage à la pompe

Branchez la lance

d’arrosage au

pulvérisation

Filetez la lance d’arrosage dans l’extrémité du pistolet de pulvérisation.

pistolet de

Branchez la lance

d’arrosage au

pulvérisation

Filetez la lance d’arrosage dans l’extrémité du pistolet de pulvérisation.

pistolet de

Branchez les buses à

raccord rapide à la lance d’arrosage

Tirez sur le coupleur et insérez la buse. Relâchez le coupleur à raccord rapide et tournez la buse afin de vous assurer qu’elle y soit bien sécurisée.

32- FR

Ouvrez le robinet d’eau

au complet

Ne faites pas fonctionner l’appareil si l’alimentation d’eau n’est pas branchée et ouverte. Utilisez uniquement de l’eau froide.

Page 33

Relâchez l’air du système

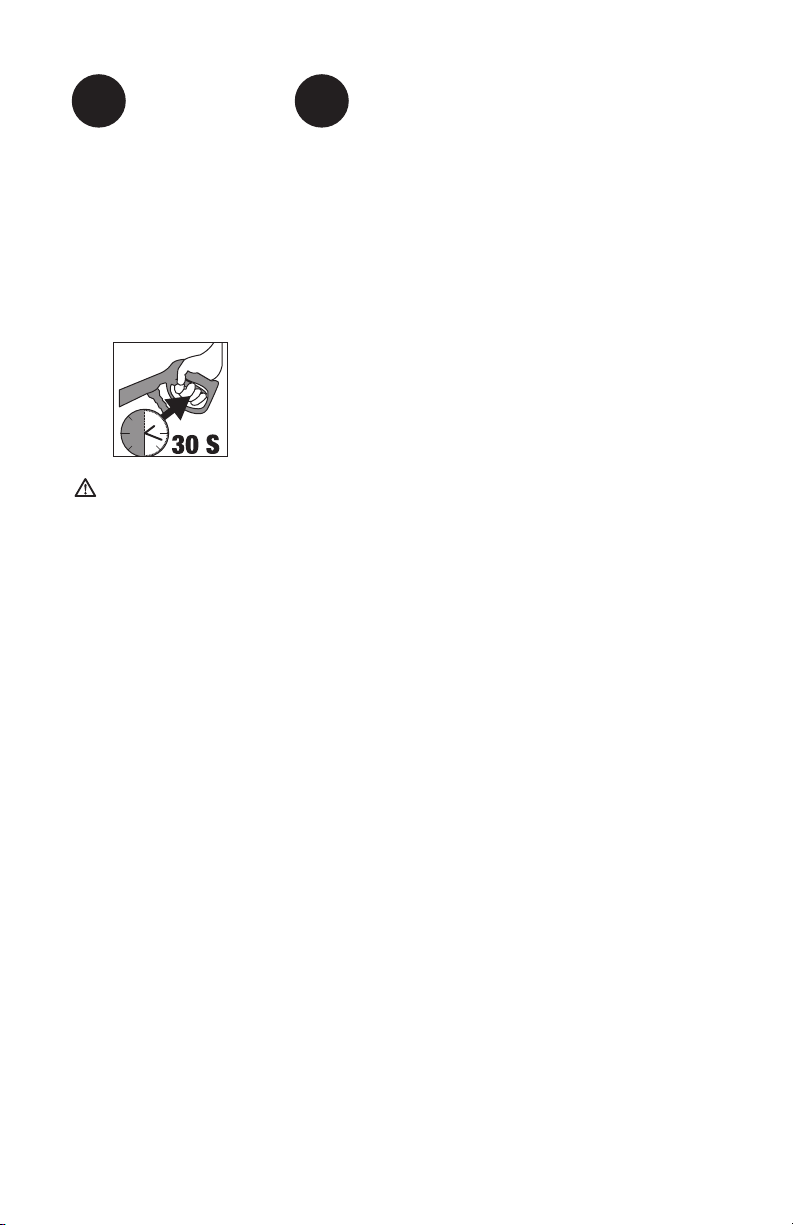

tout l’air de la pompe et du tuyau à haute pression en appuyant sur la gâchette jusqu’à ce qu’un écoulement constant d’eau soit présent. Environ 30 secondes.

de l’opérateur. Vous devez lire et comprendre le manuel de l’opérateur avant d’utiliser ce produit.

Relâchez

AVERTISSEMENT: Ce guide n’est pas un substitut pour la lecture du manuel

Démarrez le moteur.

Consultez le

guide du moteur pour

connaître la procédure appropriée.

33 - FR

Page 34

MIEUX CONNAÎTRE LA LAVEUSE HAUTE PRESSION

REMARQUE: Les photographies et schémas figurant dans ce guide sont incorporés seulement à titre de référence et ne représentent pas un model particulier.

Comparez les illustrations avec votre appareil afin de vous familiariser avec l'emplacement des commandes et des réglages. Conservez ce guide pour les références futures.

ÉLÉMENTS DE BASE D’UNE LAVEUSE À PRESSION (FIG. 1)

A. Pompe à haute pression: Augmente la pression de la source d'eau. B. Moteur : Entraîne la pompe à haute pression. Consultez le guide du moteur

pour connaître l’emplacement et l’utilisation des commandes du moteur.

C. Boyau à haute pression : Achemine l'eau sous pression de la pompe vers le

pistolet et la lance de vaporisation.

D. Pistolet de vaporisation : S'attache à la lance pour régler le débit d'eau, la

direction et la pression.

E. Tube de pulvérisation à branchement rapide : ce système permet à

l’utilisateur de changer rapidement les buses haute pression. Consultez la partie intitulée Utilisation de la lance de vaporisation de Utilisation section.

34- FR

Page 35

F. Boyau de produit chimique OU détergent réservoir: Alimente les agents

de nettoyage dans la pompe pour les mélanger avec l'eau. Consultez la partie intitulée Application des produits chimiques/solvants de nettoyage de Utilisation section.

G. Poignée H. Cadre I. Sortie de la pompe J. Orifice d’admission de la pompe K. Buses à changement rapide

L. Dial-N-Wash

Régulateur de pression réglable (Si équipé, pas montré:

Tournez le sélecteur du régulateur Dial-N-Wash pour augmenter ou diminuer la pression. Consultez le paragraphe Configuration Dial-N-Wash.

ÉLÉMENTS DE BASE DU MOTEUR

Consultez le guide du moteur pour connaître l’emplacement et l’utilisation des commandes du moteur.

Commande d'étrangleur : Ouvre et ferme la soupape de l'étrangleur dans le carburateur.

Poignée du démarreur : Tirer sur la poignée du démarreur fait fonctionner le démarreur à rappel pour démarrer le moteur.

Interrupteur du moteur : Met en fonction ou hors fonction le système d'allumage.

D'ASSEMBLAGE (FIG. (2–4)

1. Identifier et retirer toutes les pièces détachées de la boîte pliante.

2. Couper les quatre coins de la boîte, du haut vers le bas, et mettre les côtés à plat sur le sol.

3. Placez l'ensemble de poignée (G) sur le cadre (H), enfoncez les boutonspoussoirs et glissez l'ensemble de poignée dans le cadre jusqu'à ce que les boutons-poussoirs s'enclenchent dans les trous.

AVIS: Risque de blessures corporelles. Ne pas placer les mains entre le module et le cadre pour éviter de se pincer les mains.

4. (si besoin) Monter l’étui du fusil sur le châssis tubulaire du haut, à l’aide du boulon à contrebride et du bouton fournis. Voir la Figure 2B.

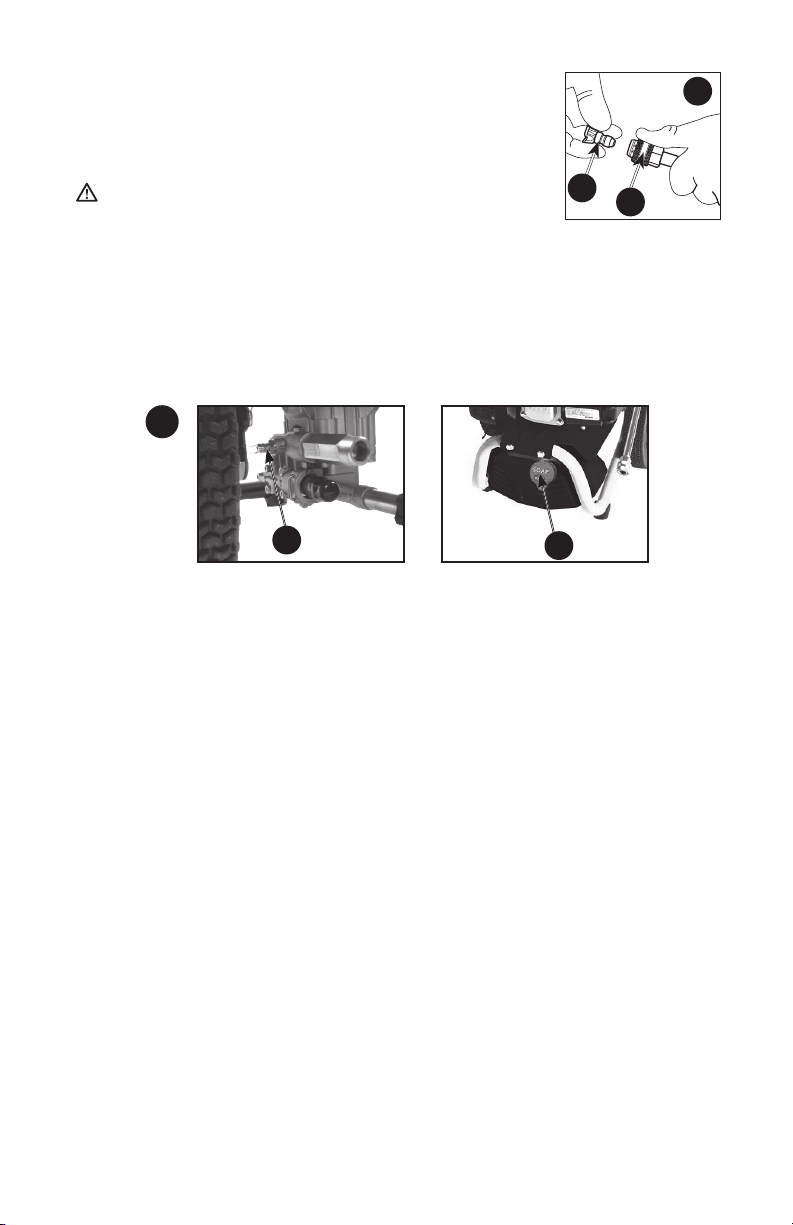

5. Retirer du sac plastique les buses colorées à changement rapide (K) et les insérer dans le porte-buse (Q). Les couleurs des buses correspondent aux couleurs sur sur le panneau.

35 - FR

Page 36

6. Attachez la lance (E) au pistolet (D) et bien serrer.

7. Attachez le boyau à haute pression (C) au pistolet (D) et bien serrer.

AVIS: Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile fournie. Les dommages au moteur peuvent se produire si le moteur tourne sans huile, ce dommage ne sera pas couvert par la garantie.

REMARQUE : La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème avec la pompe, s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com.

UTILISATION

PRESSURE WASHER TERMINOLOGY

TERMINOLOGIE DES LAVEUSES À PRESSION

PSI *: livres par pouce carré. Une unité de mesure de pression d'eau. Également utilisé pour la pression d'air, la pression hydraulique, etc. .

GPM *: Gallons par minute. L'unité de mesure du débit d'eau.

* Conforme à la Norme de performance CETA CPC-100. * La pression nominale et débit d'eau nominal est dans la tolérance de fabrication

de (+ / - 10%)

CU : Unités de nettoyage. GAL. PAR MIN. x PSI = CU. Parfois noté que L / min (litres par minute).

Mode de dérivation : Permet à l'eau de recirculer dans la pompe lorsque la détente n'est pas actionnée. Cette option permet à l’opérateur de libérer la gâchette du pistolet et de se repositionner sans avoir à couper le moteur entre les operations de nettoyage.

Soupape de surpression thermique (P, Fig. 5) : lorsque la température à l’intérieur de la pompe dépasse un certain seuil (température élevée), la soupape s’ouvrira et relâchera un jet d’eau pour essayer d’abaisser la température à l’intérieur de la pompe. La soupape se fermera par la suite. REMARQUE : L’emplacement de la soupape de surpression thermique peut varier selon le type de pompe.

Système d'injection de produit chimique : Mélange les nettoyants ou les solvants de nettoyage avec l'eau pour augmenter l'efficacité de nettoyage.

36- FR

Page 37

Source d'eau : Toutes les laveuses à pression ont besoin d'une source d'eau. Les exigences minimums pour la source d'eau sont de 20 psi et de 19litres (5 gallons) à la minute. Si votre source d’eau est un puits, la longueur du boyau d'arrosage doit être limitée à 9m(30pi).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours protéger le système contre les refoulements s’il est raccordé au système d’apport en eau potable.

CARACTÉRISTIQUES DE FONCTIONNEMENT DE LA LAVEUSE À PRESSION

RÉGLAGE DE LA PRESSION

La pression est préréglée à l'usine afin d'obtenir une pression ainsi qu'un nettoyage optimums. La pression peut être diminuée de la façon suivante.

1. Éloignez-vous de la surface à nettoyer. Plus vous êtes éloigné, moins sera

la pression sur la surface à nettoyer.

2. Installer la buse de 40° (blanche). La buse de 40° produit un jet d’eau moins

puissant et pulvérise sur une plus grande superficie. Se reporter à la section

Utilisation de la lance de vaporisation. (Si équipé) Tournez le sélecteur du régulateur Dial-N-Wash pour

augmenter ou diminuer la pression. Consultez le paragraphe Configuration Dial-NWash.

AVIS : NE tentez PAS d'augmenter la pression de la pompe. Une pression plus élevée que celle réglée à l'usine peut endommager la pompe.

CONFIGURATION DIAL-N-WASH (FIG. 6, 7) (SI ÉQUIPÉ)

1. Choisissez la buse haute pression (0˚, 15˚ ou 40˚) correspondant à vos

besoins. Consultez la section Utilisation de la lance de pulvérisation.

2. Au moment de son expédition, le régulateur Dial-N-Wash est réglé à la

puissance MAX. La ligne de pression MAX est alignée avec la flèche (R) de la bague, tel qu’illustré dans la figure 6.

Faites tourner le régulateur Dial-N-Wash (L) dans le sens contraire des aiguilles d’une montre jusqu’au réglage MIN. La flèche (R) sera alignée avec la ligne de pression MIN, tel qu’illustré dans la figure 7.

Réglez la pression en faisant tourner le régulateur Dial-N-Wash (L) dans le sens des aiguilles d’une montre pour augmenter la pression ou dans le sens contraire pour diminuer la pression, en alignant la flèche avec la ligne indiquant la pression désirée du régulateur Dial-N-Wash.

REMARQUE: Pour l'application de produits chimiques installez la buse de

projection faible noir et faites tourner Dial-N-Wash au réglage de pression «MAX».

37 - FR

Page 38

UTILISATION DE LALANCE

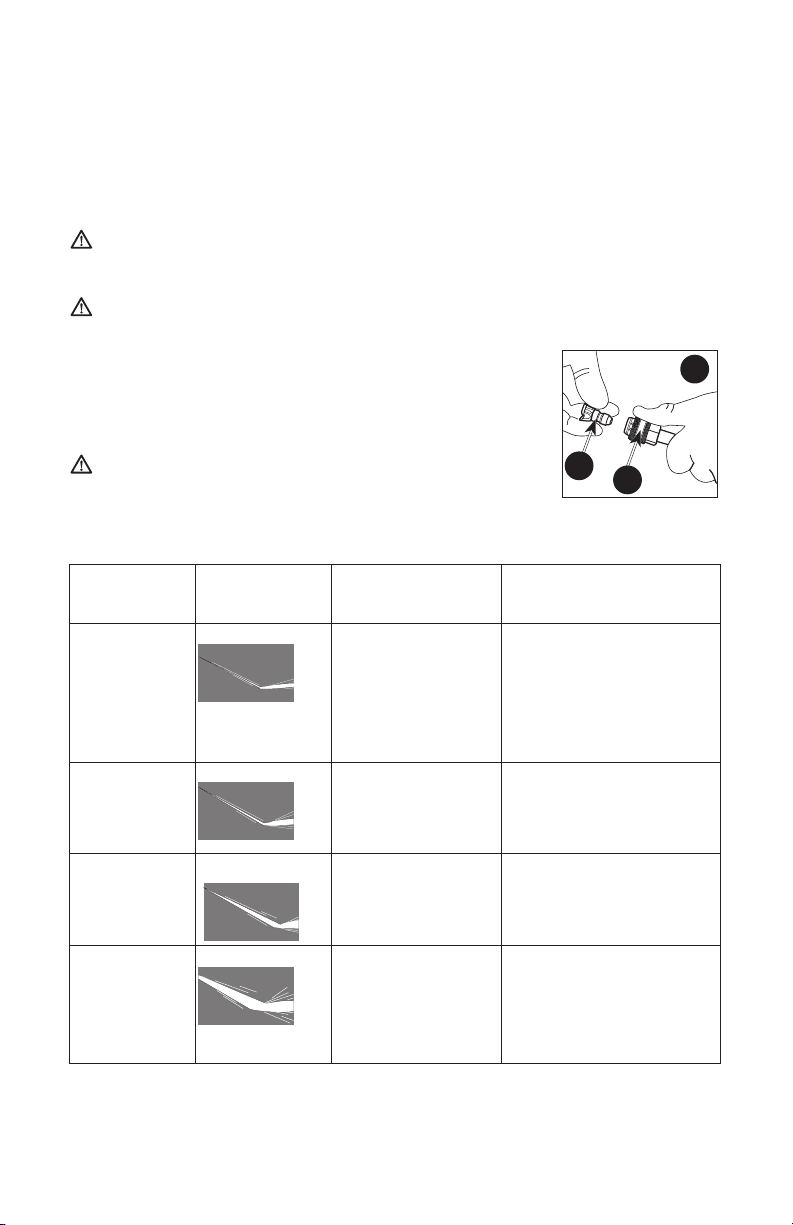

Les buses du tube de pulvérisation sont rangées dans le porte-buse sur le panneau. Les couleurs sur le panneau identifient la buse et l’angle de pulvérisation. Se reporter au tableau suivant pour sélectionner la bonne buse pour le travail souhaité.

REMARQUE: Certains modèles peuvent ne pas inclure toutes les buses présentées dans le tableau.

Couleur de la buse

Red (Si équipé)

Angle de pulvérisation

0˚

Utilisations Surfaces*

application précise et puissante pour le nettoyage de taches, de surfaces non peintes ou de

métal ou béton non peint;

N’UTILISEZ pas sur le bois

zones inaccessibles

15˚

Jaune (Si équipé)

nettoyage intense de surfaces dures non peintes

grils, entrées de cour, passages piétons en béton ou briques et briques ou stuc non peints

Vert (Si équipé)

25˚

buse standard pour presque toutes les applications

outils de jardin, trottoirs, meubles de jardin, parement non peint, stuc, les gouttières et surplomb de toit, surfaces en brique

Blanc

40˚

(Si équipé)

nettoyage de surfaces peintes ou délicates

Automobile/VR, bateau, bois, brique et stuc peints, surface en vinyle, parement peint

basse pression

Noir (Si équipé)

applique des solutions de nettoyage

la pulvérisation à faible pression est sécuritaire pour toutes les surfaces;

toujours vérifier la compatibilité des solutions nettoyantes avant leur utilisation

* AVIS : le jet sous haute pression de la laveuse haute pression est capable d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles, les garnitures d’automobiles, les objets délicats comme les fleurs et les arbustes. Avant de pulvériser, vérifier l’article à nettoyer et s’assurer qu’il est suffisamment solide pour résister à la puissance du jet.

CHANGEMENT DES BUSES SUR LE TUBE DE PULVÉRISATION (FIG. 8)

DANGER : risque d’injection de liquides. Ne pas diriger le jet en direction de personnes, sur la peau et les yeux sans protection ou sur des animaux. Une blessure grave se produira.

AVERTISSEMENT : la projection d’objets pourrait provoquer de graves blessures. NE PAS essayer de changer de buse lorsque la laveuse haute pression est en fonctionnement. Éteindre le moteur avant de changer debuse.

38- FR

Page 39

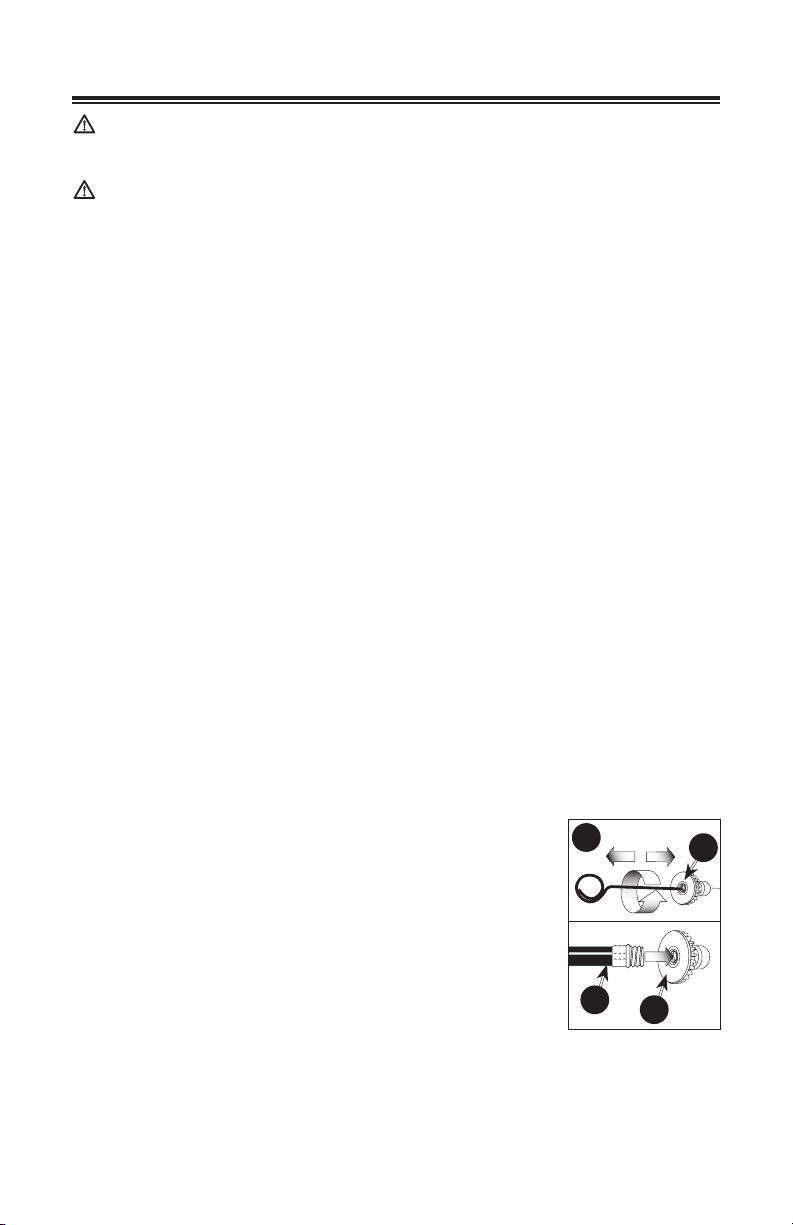

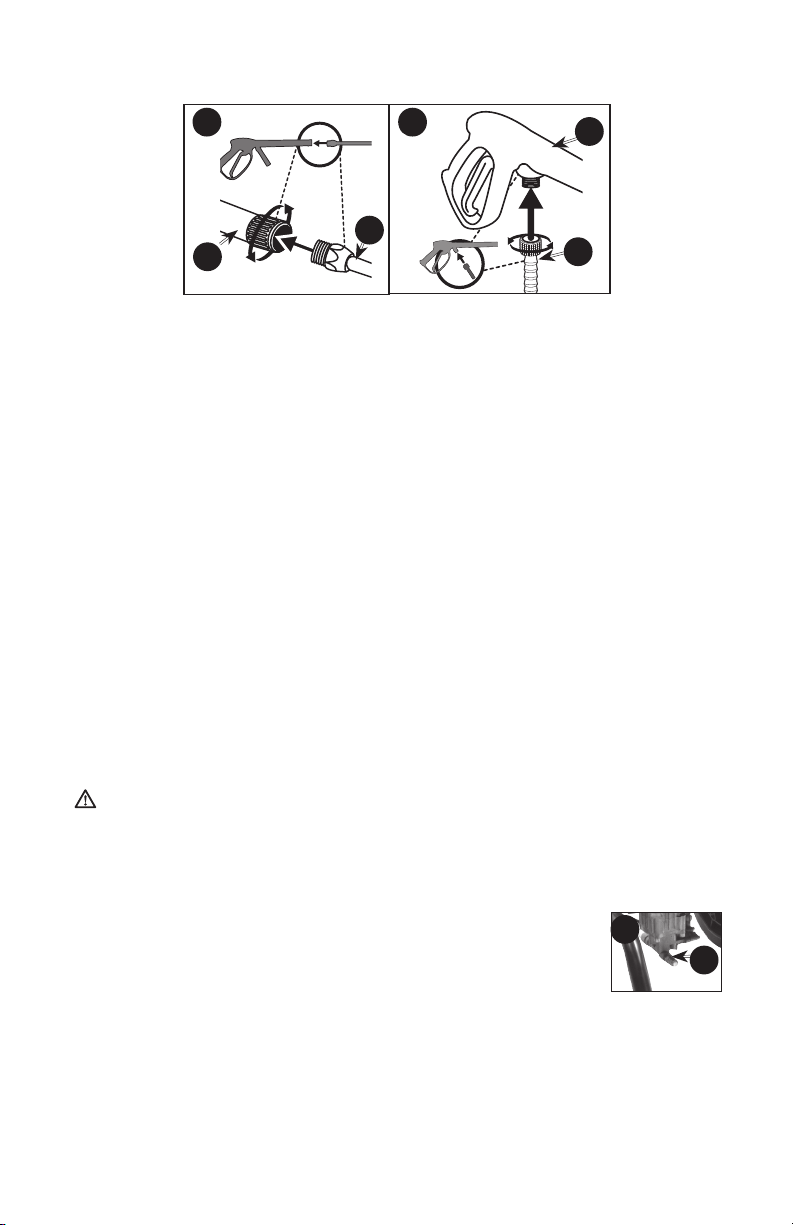

1. Pousser vers l’arrière le coupleur à branchement rapide

(E) et insérer la buse (K).

2. Relâcher le coupleur et tourner la buse pour s’assurer

de la bonne fixation de celle-ci.

AVERTISSEMENT : la projection d’objets pourrait

provoquer de graves blessures. S’assurer que la buse

est complètement insérée sur la douille du dispositif de branchement rapide et quele joint de blocage est complètement engagé (vers l’avant) avant d’appuyer sur la détente du pistolet de pulvérisation.

APPLICATION DES PRODUITS CHIMIQUES/SOLVANTS DE NETTOYAGE (FIG. 9)

L'application des solutions de nettoyage devrait être effectuée à basse pression. REMARQUE : utilisez seulement des savons ou des produits chimiques qui sont conçus spécialement pour une laveuse à pression. Ne pas utiliser de l'eau

deJavel.

Application de produits chimiques (boyau de produit chimique, si équipé):

1. Poussez le boyau de produit chimique (F, Figura 9) dans le raccord cannelé,

près du point de connexion du boyau à haute pression de la pompe, tel qu'illustré. REMARQUE : L’emplacement de l’embout barbelé peut varier selon le type de pompe.

2. Placez l'autre extrémité du boyau de produit chimique (l'extrémité avec le

filtre) dans le contenant avec le produit chimique/solution de nettoyage. REMARQUE : pour chaque quantité de 26,5 litres (7 gallons) d'eau pompée, 3,8 litres (1 gallon) de produit chimique/solution de nettoyage seront utilisés.

Installez la buse de projection noir faible à l'intérieur du raccord rapide au bras de pulvérisation. de pression

«MAX» tel qu’illustré dans la figure 6. Se reporter à la section

(Si équipé) Faites tourner Dial-N-Wash (L) au réglage

Buses du tube de pulvérisation.

REMARQUE: Pour l'application de produits chimiques installez la buse de

projection faible noir et faites tourner Dial-N-Wash au réglage de pression «MAX» tel qu’illustré dans la figure 6.

4 Après avoir utilisé un produit chimique, placez le boyau de produit chimique

dans un récipient d'eau propre et aspirez de l'eau propre à travers le système d'injection de produit chimique pour bien rincer le système. Si les produits chimiques restent dans la pompe, celle-ci pourrait être endommagée. Les pompes endommagées par un produit chimique ne sont pas couvertes par lagarantie.

REMARQUE : lors de l’utilisation de produits chimiques et de savons, la succion ne fonctionnera pas si la buse noire à savon n’est pas insérée sur le tube depulvérisation.

39 - FR

Page 40

Application de produits chimiques (détergent réservoir, si équipé):

1. Retirer le bouchon du réservoir de détergent (F, Figura 9) et remplir le réservoir de détergent avec un solvant. Remettre le bouchon sur le réservoir deteregent. REMARQUE : pour chaque quantité de 26,5 litres (7 gallons) d'eau pompée, 3,8 litres (1 gallon) de produit chimique/solution de nettoyage seront utilisés.

Installez la buse de projection noir faible à l'intérieur du raccord rapide au bras de pulvérisation et faites tourner régulateur de pression réglable (L) au réglage de pression

«MAX» tel qu’illustré dans la figure 6. Se reporter à la

section Buses du tube de pulvérisation.

REMARQUE: Pour l'application de produits chimiques installez la buse de projection faible noir et faites tourner régulateur de pression réglable au réglage de pression «MAX» tel qu’illustré dans la figure6.

3. Après l'utilisation de produits chimiques, remplir le réservoir de détergent avec de l'eau propre et puiser de l'eau propre à travers le système d'injection de produits chimiques pour rincer le système à fond. Si les produits chimiques restent dans la pompe, celle-ci pourrait être endommagée. Les pompes endommagées par un produit chimique ne sont pas couvertes par la garantie.

REMARQUE : lors de l’utilisation de produits chimiques et de savons, la succion ne fonctionnera pas si la buse noire à savon n’est pas insérée sur le tube depulvérisation.

DÉMARRAGE (FIG. 10–13)

AVERTISSEMENT: afin de réduire le risque de blessures, lire le monde

d’emploi de la laveuse haute pression avant de la mettre en marche.

DANGER : risque d’injection de liquide et de lacération Lors du fonctionnement à pression élevée, NE PAS laisser le jet à haute pression en contact avec la peau et les yeux sans protection ou avec des animaux. Une blessure grave se produira.

• La laveuse haute pression fonctionne à des pressions de liquides et des vitesses suffisamment élevées pour pénétrer la peau humaine et animale, ce qui pourrait se solder par une amputation ou autres blessures graves. Des fuites provoquées par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures par injection. NE PAS TRAITER UNE INJECTION DE LIQUIDE COMME UNE SIMPLE COUPURE ! Consulter un médecin.

DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur à l’intérieur provoque la mort en quelques minutes. L’échappement du moteur contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoors et invisible. Il est possible que vous inhaliez du CO meme EN L’ABSENCE de l’odeur de l’échappement du moteur.

• Respirer les vapeurs d’échappement provoquera de graves blessures voire, un décès ! Les gaz d’échappement des moteurs contiennent du monoxyde de carbone, un gaz inodore et mortel.

• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos comme les garages, les sous-sols, etc.

• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des an maux.

40- FR

Page 41

AVERTISSEMENT: risque d’incendie, asphyxie et de brûlures. Ne jamais faire le plein du réservoir avec le moteur en marche ou chaud. Ne pas fumer lors du plein d’essence.

• NE JAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po) de dégagement sous le bord du goulot de remplissage pour permettre l’expansion de l’essence. Essuyer toute trace d’essence du moteur et de l’équipement avant de démarrer le moteur..

• NE PAS laisser les tuyaux en contact avec le silencieux chaud en cours de fonctionnement ou immédiatement près l’utilisation de la laveuse haute pression. Les dommages aux tuyaux, suite à un contact avec les surfaces chaudes du moteur, NE sont PAS couverts par la garantie.

AVIS : Risque des dommages à la propriété. ne jamais tirer sur le tuyau d’approvisionnement en eau pour déplacer la laveuse haute pression. Cette action risque d’endommager le tuyau ou l’arrivée d’eau de la pompe.

• NE PAS utiliser d’eau chaude. Utiliser uniquement de l’eau froide.

• Ne jamais fermer l’arrivée d’eau lors du fonctionnement de la laveuse haute pression, cela endommagera la pompe.

• NE PAS cesser la pulvérisation d’eau pour une période de plus de deux minutes à chaque fois. La pompe fonctionne en mode de dérivation lorsque la détente du pistolet de pulvérisation n’est pas engagée. Il y a risque d’endommagement des composants internes de la pompe si elle demeure en mode de dérivation pour plus de deux minutes.

Si vous ne comprenez pas ces mises en garde, s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com pour obtenir de plus amples instructions.

Avant de démarrage, l'appareil, consultez le guide du moteur pour connaître la procédure de démarrage appropriée.

1. Dans un endroit extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir. Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide du moteur pour connaître la procédure appropriée.

IMPORTANT: Ethanol Shield

(vendu séparément) est un stabilisateur de carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de puissance. Suivez les instructions sur le contenant et ajouter à l'essence.

AVIS : Utilisez de carburants dont la teneur en éthanol

est supérieure à 10 % ne sont pas approuvés pour une utilisation dans ce produit par la réglementation de l'EPA et risque d'endommager l'appareil et annuler la garantie.

2. Vérifiez le niveau d’huile. Consultez le guide du moteur pour connaître la

procédure appropriée.

3. Raccorder le tuyau d’eau à l’approvisionnement d’eau. Faire couler de l’eau

dans le tuyau pour retirer toute bulle d’air. Dès que le jet d’eau est constant, fermer l’approvisionnement d’eau.

4. Assurez-vous que l'écran filtrant (M) est dans l'orifice d'entrée d'eau de la

pompe. REMARQUE: Le côté conique doit être dirigé vers l'extérieur.

5. Branchez la source d'eau (N) à l'orifice d'entrée de la pompe (J).

REMARQUE: La source d'eau doit fournir un minimum de 19 litres (5 gallons) par minute à 20 PSI.

41 - FR

Page 42

6. Attachez le boyau à haute pression (C) à la sortie de la pompe (I).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours protéger le système contre les refoulements s’il est raccordé au système d’apport en eau potable.

7. Pour sélectionner la bonne buse pour le travail souhaité. Consultez les

directives intitulées Utilisation de la lance de cette section. REMARQUE: Si vous voulez appliquer un produit chimique ou une solution de nettoyage, consultez la partie intitulée Application des produits chimiques/solvants de nettoyage de cette section.

8. Ouvrez le robinet de la source d'eau.

AVIS : Risque des dommages à la propriété. Négliger de suivre cette directive pourrait endommager la pompe.

9. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en

appuyant sur la détente jusqu’à l’obtention d’un jet d’eau constant.

10. Démarrez le moteur. Consultez le guide du moteur pour connaître la

procédure appropriée.

AVERTISSEMENT : risque d’utilisation dangereuse Si le moteur ne démarre pas après deux tentatives, appuyer sur la détente du pistolet pour décompresser la pompe. Tirer lentement la corde du démarreur jusqu’à obtention d’une résistance. Puis tirer rapidement sur celui-ci pour éviter l’effet de rebond moteur et empêcher toute blessure à la main ou au bras.

REMARQUE : Si le niveau d’huile du moteur est bas, le moteur ne démarrera pas. Dans ce cas, vérifier le niveau d’huile du moteur et ajouter de l’huile au besoin

11. Appuyez sur la détente du pistolet pour commencer la vaporisation d'eau.

AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur une surface stable et saisir solidement le pistolet/la lance avec les deux mains. S’attendre à un effet de rebond lorsque la détente du pistolet de pulvérisation est engagée.

12. Relâchez la détente pour arrêter le débit d’eau.

AVERTISSEMENT: Ne laissez pas l'unité fonctionner pendant plus de deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une surchauffe et d'endommager la pompe. Lorsque la température à l'intérieur de la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer de l'eau à partir de la pompe pour abaisser la température interne. Alors la vanne se ferme.

AVERTISSEMENT: risque de blessure par jet. Verrouiller la détente (O) lorsque le pistolet n’est pas utilisé pour empêcher une pulvérisation accidentelle.

42- FR

Page 43

ARRÊT DE L'APPAREIL

1. Après chaque usage, si vous avez appliqué des produits chimiques, placez le

boyau de produit chimique dans un récipient d'eau propre et aspirez de l'eau propre à travers le système d'injection de produit chimique pour bien rincer le système.

AVIS : Risque des dommages à la propriété. Si vous n'exécutez pas cette étape, cela risque d'endommager la pompe.

2. Arrêtez le moteur. Consultez le Guide du moteur.

AVIS : Risque des dommages à la propriété. Ne fermez JAMAIS le robinet d'eau lorsque le moteur tourne.

3. Fermez le robinet de la source d'eau.

4. Appuyez sur la détente du pistolet de vaporisation pour dégager l’eau sous

pression dans le boyau ou dans le pistolet.

5. Consultez la section sur l'entreposage de ce guide pour connaître les

procédures d'entreposage appropriées.

ENTRETIEN

AVERTISSEMENT: risque de brûlure Lors d’un entretien, il y a présence de surfaces d’eau chaudes, à pression élevée et de pièces mobiles qui peuvent provoquer des blessures graves ou un décès.

AVERTISSEMENT: risque d’incendie Avant tout entretien ou réparation, toujours débrancher le fil de la bougie, laisser refroidir le moteur et décompresser toute pression d’eau. Le moteur contient un combustible inflammable. Ne pas fumer ou travailler près de flammes nues lors d’un entretien.

Afin d'assurer le bon fonctionnement et une durée de vie prolongée de votre laveuse à pression, vous devez préparer et suivre un calendrier d'entretien régulier. Si votre laveuse à pression est utilisée dans un environnement défavorable, tel qu'à des températures élevées ou des conditions poussiéreuses, les vérifications d'entretien doivent être exécutées plus souvent

MOTEUR

Consultez le guide du moteur pour connaître les recommandations du fabricant concernant tous les services d’entretien. REMARQUE : Le bouchon de vidange du moteur se situe à l'arrière de l'appareil.

POMPE

La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème avec la pompe, contactez un Centre de service après-vente autorisé. If there is a problem with the pump contact us at www.simpsoncleaning.com.

CONNEXIONS

Les connexions des boyaux de la laveuse à haute pression, du pistolet et de la lance doivent être nettoyées régulièrement et lubrifiées avec une huile légère ou de la graisse non soluble à l'eau afin d'éviter les fuites et dommages aux joints toriques.

NETTOYAGE DE LA BUSE (FIG. 14)

En cas d’obturation de la buse avec une matière étrangère (saletés par exemple), une pression excessive peut se développer. En cas d’obturation ou de restreinte partielle de la buse, la pression de la pompe pulsera. Nettoyer immédiatement la buse à l’aide de la trousse de nettoyage fournie. Suivre les directives suivantes :

43 - FR

Page 44

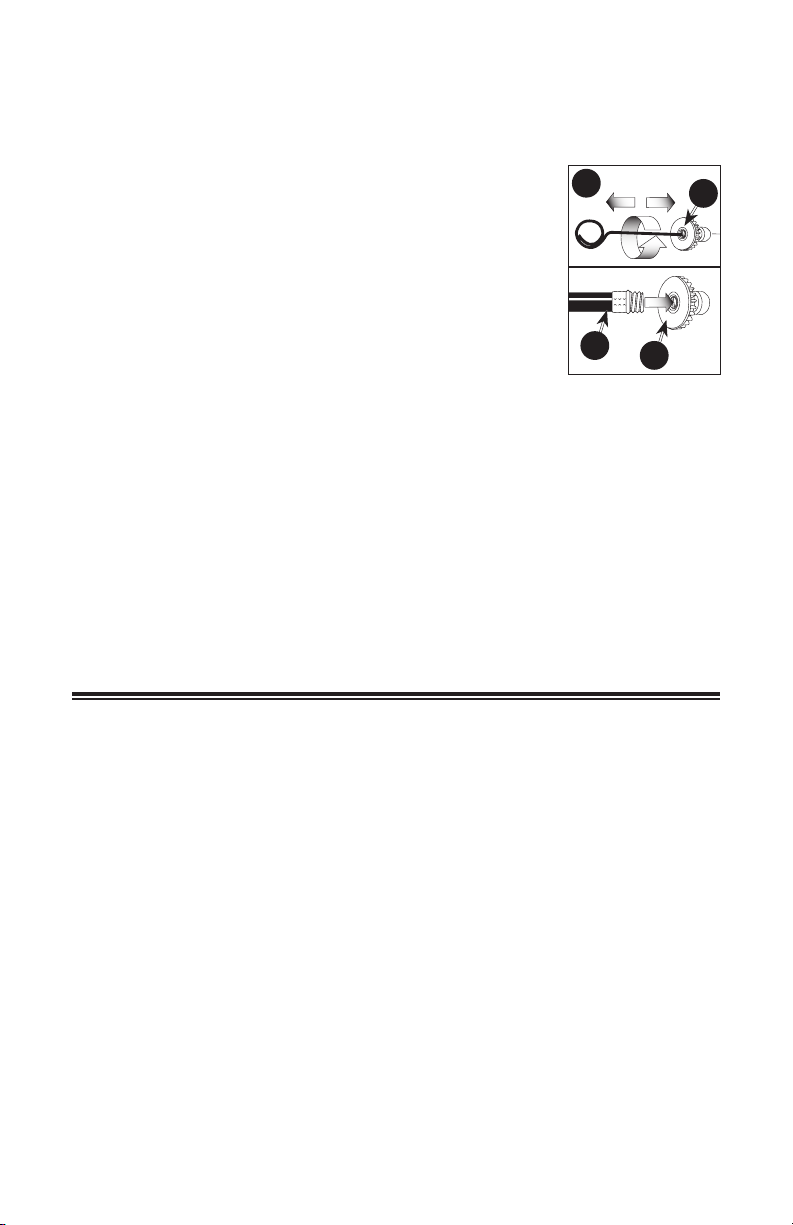

1. Éteindre la laveuse haute pression et fermer l’arrivée d’eau.

2. Enfoncer la détente du pistolet de pulvérisation pour décompresser toute

pression d’eau.

3. Débrancher le tube de pulvérisation du pistolet.

4. Retirer la buse haute pression (K) du tube de pulvérisation.

Retirer toute trace d’obstruction à l’aide de l’outil de

nettoyage de buse fourni puis rincer à l’eau fraîche en sens contraire.

5. Diriger l’arrivée d’eau (N) dans la buse haute pression

pendant 30 secondes pour évacuer les particules détachées.

6. Replacer la buse sur le tube de pulvérisation.

7. Rebrancher le tube de pulvérisation au pistolet puis ouvrir

l’arrivée d’eau.

8. Démarrer la laveuse haute pression et sélectionner la pression élevée pour

tester le pistolet de pulvérisation.

NETTOYAGE DU FILTRE D’ENTRÉE D’EAU (FIG. 10)

Cet écran filtrant devrait être vérifié périodiquement et nettoyé au besoin.

1. Saisissez l'extrémité du filtre et retirez-le de l'orifice d'entrée d'eau de la

pompe, tel qu'illustré.

2. Nettoyez le filtre en le rinçant à l'eau sur les deux côtés.

3. Réinsérez le filtre dans l'orifice d'entrée d'eau de la pompe. REMARQUE : Le

côté conique doit être dirigé vers l'extérieur.

REMARQUE : N'utilisez pas la laveuse à pression lorsque le filtre n'est pas posé de façon appropriée.

ENTREPOSAGE

MOTEUR

Consultez le Guide du propriétaire du moteur pour connaître les recommandations du fabricant en ce qui concerne l'entreposage.

POUR ÉVITER TOUT PROBLÈME LIÉ AU CARBURANT

1. Verser le Ethanol Shield

instructions du fabricant. Lors de l’ajout de stabilisateur d’essence, remplir le réservoir d’essence

fraîche. Si le réservoir n’est que partiellement plein, l’air présent favorisera la détérioration de l’essence durant le stockage. Si l’essence utilisée provient d’un bidon, s’assurer qu’elle est fraîche.

2. Après avoir ajouté le stabilisateur, faire tourner le moteur à l’extérieur pendant

10 minutes pour s’assurer que l’essence non traitée est remplacée par l’essence traitée dans le carburateur.

3. Mettre le robinet d’essence en position FERMÉ.

4. Continuez à laisser tourner le moteur jusqu'à ce qu'il s'arrête à cause du

manque de carburant dans la cuve du carburateur.

stabilisateur d’essence conformément aux

44- FR

Page 45

POMPE

Le fabricant recommande l’utilisation SIMPSON® / POWERWASHER

d’un liquide protecteur de pompe/produit d’hivérisation lors de l’entreposage de l’appareil pour une durée supérieure à 30jours et/ou lorsque des températures sous le point de congélation sont prévues. SIMPSON

/ POWERWASHER® liquide protecteur de

pompe est respectueux de l’environnement. REMARQUE : l’utilisation d’un liquide protecteur de pompe permet de lubrifier

correctement les joints internes de la pompe, quels que soient la température ou l’environnement.

AVIS : risque de dommages matériels. Utiliser uniquement SIMPSON POWERWASHER

Garde Pompe ou l'équivalent. D'autres produits pourraient être

corrosifs et / ou contiennent de l'alcool qui peut causer des dommages à la pompe.

1. Fermez le pulvérisateur à puissant jet d’eau et déconnectez les boyaus de la

pompe.

2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le

sceau.

3. Vissez de nouveau le robinet sur la bouteille.

4. Attachez la bouteille à l’ouverture du pulvérisateur à puissant jet d’eau.

5. Pressez la bouteille pour injecter le contenu dans la pompe.

6. Avec contacteur d’allumage, simultanément tirer la corde du démarreur et

presser la bouteille. Répétez jusqu’à ce que le fluide protecteur sorties sortie de la pompe. REMARQUE: Cette étape peut nécessiter deux personnes.

LAVEUSE À PRESSION

1. Vidange toute l'eau du tuyau à haute pression et l'envelopper sur le dévidoir

pour tuyau.

2. Vidangez toute l'eau du pistolet et de la lance. Pour ce faire, maintenez le

pistolet en position verticale, en dirigeant la buse vers le bas, et appuyez sur la détente du pistolet. Rangez ces pièces dans le porte-pistolet.

3. Entreposez le boyau de produit chimique de façon à éviter tous dommages.

ACCESSOIRES

DANGER: Risque d’injection de liquides. Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait de l’extrémité de la buse à la détente du pistolet.

AVIS: l'utilisation de tout autre accessoire non recommandé avec cet outil pourrait

s'avérer dangereuse. Utiliser uniquement des accessoires de marque égal ou supérieur à celui de la laveuse haute pression.

RÉPARATIONS

Ne pas retourner cet appareil chez votre détaillant. s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com

45 - FR

Page 46

GARANTIE LIMITE

GARANTIE LIMITÉE DE 90 JOURS SUR LES COMPOSANTS DU PRODUIT

SIMPSON

autres composants des laveuses à haute pression

garantit, auprès de l’acheteur initial, que le roues, pistolet, tuyau, pôle, buse(s) et

SIMPSON

, couverts sous cette garantie sont sans défauts de fabrication et de matériaux pour un délai de 90 jours à partir de la date d'achat duproduit.

GARANTIE LIMITÉE D'UN AN SUR LA POMPE

SIMPSON SIMPSON

garanti à l'acheteur d’origine uniquement que la pompe de l'hydronettoyeur

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour un délai un année à partir de la date de l'achat du produit. La garantie limitée s’applique à la pompeseulement.

GARANTIE LIMITÉE DE CINQ ANS SUR L’ENCADREMENT

SIMPSON SIMPSON

garanti à l’acheteur d’origine uniquement que l’encadrement de l’hydronettoyeur

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour un délai cinq ans à partir de la date de l’achat du produit. La garantie limitée s’applique à l’encadrementseulement.

SIMPSON

réparera ou remplacera, à son choix, les produits ou composants ayant fait défaut au cours des périodes de garantie décrites ci-dessus. Les réparations seront programmées suivant le flux normal de travail et les heures d’ouvertures des centres de réparations ainsi que de

la disponibilité des pièces de rechange. Toutes les décisions de

SIMPSON

concernant cette

garantie limitée sontfinales. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir aussi d’autres

droits qui varient d’un État ou d’une province à l’autre.

GARANTI DU MOTEUR

La garantie du moteur est couverte selon les termes et conditions tel que définis par la garantie du fabricant de moteur inclus dans ce produit et est l’unique responsabilité du fabricant demoteur.

Le moteur, le système de contrôle des émissions et des composants associés sont couverts par les termes et conditions énoncées par la garantie du fabricant du moteur et sont la seule responsabilité du fabricant du moteur. Une copie de la garantie du fabricant du moteur a été

fourni pour vous avec votre nettoyeur haute pression de

SIMPSON

. S’il vous plaît consulter la garantie du fabricant du moteur pour traiter une demande ou obtenir un service au moteur, le système de contrôle des émissions ou des composantsconnexes.

RESPONSABILITÉ DE L’ACHETEUR INITIAL (UTILISATEUR INITIAL) :

• Pour transmettre une réclamation de garantie sur votre hydronettoyeur

communiquez le problème à

1-877-362-4271 ou [email protected]

SIMPSON

afin d’obtenir

une autorisation et des directions pour trouver le centre de service le plus près de chez vous.

• Conserver le reçu de caisse d’origine comme preuve d’achat pour toute réparation couverte

par lagarantie.

• Utiliser une diligence raisonnable lors de l’utilisation et l’entretien du produit comme décrit

dans le ou les mode(s) d’emploi.

CETTE GARANTIE NE COUVRE PAS :

• Les marchandises vendues comme remises à neuf, utilisées comme équipement de location,

utilisées à des fins commerciales ou applications commerciales, articles en montre ou modèles de presentation;

• Les marchandise endommagées ou inopérantes suite à une usure normale, une mauvaise

utilisation, une utilisation sous conditions froides, chaudes, pluvieuses, d’humidité excessive, qualité de l’eau, sous le point de congélation, une utilisation avec produits chimiques inappropriés, une négligence, un accident, une utilisation non conforme aux instructions comprises dans le ou les mode(s) d’emploi fourni(s) avec le produit, un mauvais entretien,

une utilisation avec accessoires non recommandés par

SIMPSON

ou une réparation ou

des modifications non autorisées;

• Les frais de réparation et de transport de marchandises exemptes de défauts;

46- FR

Page 47

• Les frais associés avec l’assemblage, la lubrification exigée, les réglages ou autres frais

d’installation ou de mise en marche;

• Les dommages dus à la détérioration chimique, tartre, rouille, l’expansion thermique ou

à la corrosion

• Les pièces ou accessoires non récupérables, fournis avec le produit, qui deviendront

inopérants ou inutilisables après une certaine période d’utilisation, y compris mais sans s’y limiter, aux ressorts, buses, joints toriques, rondelles et accessoires similaires;

• La marchandise vendue par

SIMPSON

qui est fabriquée par et identifiée comme le produit d’un autre fabricant/ent comme les moteurs à essence. La garantie du fabricant, si offerte, s’appliquera dans cescas.

•

TOUTE PERTE, DOMMAGE, FRAIS ACCESSOIRES, CONSÉCUTIFS OU INDIRECTS POUVANT PROVENIR DE TOUT DÉFAUT, DÉFAILLANCE OU MAUVAIS FONCTIONNEMENT DU PRODUIT NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Certains États ou provinces ne permettent pas l’exclusion ou la restriction de

dommages accessoires ou indirects, auquel cas, les exclusions ou limitations ci-dessus pourraient ne pas êtreapplicables.

•

LES GARANTIES IMPLICITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN À PARTIR DE LA DATE D’ACHAT.

Certains États ou provinces ne permettent pas les restrictions sur la durée d’une garantie implicite, auquel cas, les restrictions pourraient ne pas êtreapplicables.

47 - FR

Page 48

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE CORRECTION

Le moteur ne démarre pas (voir le Guide

du moteur

pour plus de renseignements sur le dépannage du moteur)

Aucune pression ou basse pression (à l'utilisation initiale)

Aucun carburant Ajoutez du carburant

Accumulation de pression après avoir tiré deux fois sur le cordon de démarrage ou après l'utilisation initiale

Le levier d'étrangleur est en position sans étrangle-

Appuyez sur la détente du pistolet pour dégager la pression

Déplacez le levier d'étrangleur à la position d'étranglement « Choke ».

ment « No Choke ».

Fil de bougie n'est pas branché Interrupteur du moteur est en position OFF. Le levier d'étranglleur est en position « Choke » lorsque le moteur est chaud ou lorsque le moteur a été exposé à une source de chaleur pour une période prolongée. La lance n'est pas en position de haute pression

Alimentation en eau insuffisante

Fuite au raccord de boyau à haute pression Buse obstruée Consultez les instructions

Écran de filtrage d'eau obstrué

Branchez le fil de la bougie d'allumage Placez l'interrupteur du moteur en position ON. Déplacez le levier d'étrangleurr à la position sans étranglement.

Consultez les instructions

Utilisation de la lance de vaporisation

Utilisation

La source d'eau doit acheminer au moins 5 gal./ min à 137,9 kPa (20 PSI) Réparex la fuite. Appliquez du ruban d'étanchéité au besoin

Nettoyage de la buses de la section Retirez le filtre et nettoyez-le. Consultez les instructions

Entretien

Nettoyage du filtre d’entrée d’eau

De l'air se trouve dans le boyau

de la section Entretien

Arrêtez le moteur et fermez ensuite le robinet de la source d'eau. Débranchez la source d'eau de l'orifice d'entrée de la pompe et ouvrez le robinet de la source d'eau pour purger l'air du boyau. Lorsqu'un jet continu d'eau paraît, fermez le robinet de la source d'eau. Rebranchez la source d'eau à l'orifice d'entrée de la pompe et ouvrez la source d'eau. Appuyez sur la détente pour purger l'air qui reste

de la section

48- FR

Page 49

PROBLÈME CAUSE CORRECTION

Le levier d'étrangleur est en position « Choke » .

Déplacez le levier d'étrangleur à la position sans étranglement «Choke».

Le boyau à haute pression est trop long

Utilisez un boyau à haute pression d'une longueur inférieure

à 30 mètres (100 pieds) Aucun produit chimique n'est aspiré

La lance n'est pas en position de basse pression

Filtre de produit

Consultez le paragraphe Utilisation

de la lance de vaporisation

de la section Utilisation

Nettoyez le filtre

chimique obstrué L'écran filtrant de produit chimique n'est pas submergé dans le produit chimique Le produit chimique est trop épais

Assurez-vous que l'embout

du boyau de produit chimique

est entièrement submergé

dans le produit chimique

Diluez le produit chimique.

Le produit chimique devrait

avoir la consistance d'eau

Le boyau à haute pression est trop long

Utilisez un boyau d'eau plus

long au lieu d'un boyau à

haute pression plus long

Une accumulation de produit chimique dans l'injecteur de

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

produit chimique. Aucune pression ou basse pression (après un certain temps d'utilisation normale)

Joint d'étanchéité

ou garniture usés

Soupapes usées

ou obstruées

S'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com S'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com

Piston de déchargeur usé S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com Fuite d'eau au niveau de la connexion du pistolet/lance Fuite d'eau au niveau de la pompe

Joint torique usé ou brisé Check and replaa Vérifiez

et remplacez

Connexion de boyau

Serrez

desserrée Connexions desserrées. Serrez. Garnitures de piston usées S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Joints toriques usés ou brisés

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Nettoyage de la buses de

la section Entretien

La pompe fonctionne de façon pulsée

La tête de la pompe ou les tubes sont endommagés à cause du gel Buse obstruée Consultez les instructions

49 - FR

Page 50

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda. Esta información se relaciona con la protección de SU SEGURIDAD Y LA PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual y prestar atención a dichos símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesiones graves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,

podría provocar la muerte o lesiones graves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,

posiblemente provocaría lesiones leves o moderadas. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de

no evitarse puede resultar en daños a la propiedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en minutes. El escape del motor contiene altos niveles de monóxido de carbono (CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO aún si no huele los gases del escape del motor.

• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas

parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales de

monóxdo de carbono. Usar un ventilador o abrir puertas y ventanas NO suministra

suficiente aire fresco.

• SÓLO úselo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas.

Estas aberturas pueden atraer el escape del motor.

• Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar,

SIEMPRE utilice una alarma de CO a batería o con batería de reserva en la casa.

Antes de usar la alarma de CO, lea y siga todas las instrucciones. Si comienza

a sentir náuseas, mareos o debilidad, vaya a un lugar con aire fresco de inmediato.

Consulte a un médico. Es posible que se haya envenenado con monóxido de

carbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este manual de instrucciones y el del motor y las instrucciones de seguridad, operación y mantenimiento. Si tiene alguna consulta acerca del producto,

contáctese con nuestro Departamento de Servicio al Cliente llamando al www.simpsoncleaning.com

PELIGRO: Riesgo de inyección o heridas graves. Manténgase alejado de la boquilla. No apunte directamente la descarga a personas o a animales vivos. Este producto sólo debe ser utilizado por operadores entrenados.

ADVERTENCIA: Este producto y su escape pueden exponerlo a productos

químicos, incluyendo plomo, compuestos de plomo y monóxido de carbono que de acuerdo con el Estado de California producen cáncer y defectos de nacimiento u otros daños reproductivos. Por mayor información visite www.P65Warnings.ca.gov.

50- SP

Page 51

ADVERTENCIA: Utilice siempre la apropiada protección, tanto auditiva como

de otro tipo, durante la utilización. En determinadas condiciones y con utilizaciones prolongadas, el ruido generado por este producto puedecontribuir a la pérdida deaudición.

ADVERTENCIA:

silenciador apagachispas. Si el producto no está equipado con este dispositivo y se usará alrededor de materiales inflamables o sobre tierra cubierta con materiales como cultivos agrícolas, bosques, malezas, césped u otros elementos similares, debe instalarle un apagachispas aprobado. Éste es un requisito legal en el estado de California. Que el motor no esté equipado con un apagachispas, como se define en la sección 4442 del Código de Recursos Públicos de California, ni se mantenga en un orden de trabajo eficaz, constituye una infracción a la sección 130050 y/o a las secciones 4442 y 4443 de los estatutos de California. Los apagachispas también se requieren en ciertas tierras del Servicio Forestal de los EE.UU. y pueden ser obligatorios por ley en virtud de otros estatutos y ordenanzas.

Es posible que este producto no esté equipado con un

CONSERVE ESTAS INSTRUCCIONES

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La gasolina derramada y sus vapores pueden encenderse a causa de chipas de cigarrillos, arcos eléctricos, gases de escape y componentes calientes del motor, como el silenciador

• El calor expandirá el combustible dentro del tanque, lo que podría provocar un derrame y una posible explosión incendio

• La operación de la lavadora a presión en un entorno explosivo podría provocar un incendio

• La colocación de materiales contra o cerca de la lavadora a presión puede interferir con la ventilación adecuada del equipo, lo que causaría un sobrecalentamiento y podría encender los materiales.

• El calor del escape del silenciador puede dañar las superficies pintadas, derretir los materiales sensibles al calor (como revestimientos interiores, plástico, goma, vinilo o la propia manguera de presión) y perjudicar a las plantas naturales.

• Apague el motor y deje que se enfríe antes de poner combustible en el tanque.

• Sea cuidadoso al llenar el tanque para evitar el derrame de combustible. Aleje la lavadora a presión del área combustible antes de poner en marcha el motor.

• Llene el tanque hasta 12,7 mm (1/2 pulg.) por debajo de la parte inferior del cuello de llenado, a fin de brindar espacio para la expansión del combustible.

• Opere y coloque combustible al equipo en áreas bien ventiladas y libres de obstrucciones. Equipe las áreas con un extintor de incendios adecuado para incendios por gasolina.

• Nunca opere la lavadora a presión en un área que tenga malezas secas.

• Mantenga siempre la lavadora a presión a una distancia mínima de 1,2 m (4') de las superficies (tales como casas, automóviles o plantas naturales) que podrían sufrir daños por el calor del escape del silenciador.

51 - SP

Page 52

• El combustible que no se almacena en forma correcta podría causar la ignición accidental. Si no se lo

• Almacene el combustible dentro de un contenedor aprobado por OSHA en un lugar seguro, lejos del área de trabajo.

resguarda adecuadamente, podría terminar en manos de niños u otras personas no calificadas.

• El uso de ácidos, productos químicos

• No rocíe líquidos inﬂamables.

tóxicos o corrosivos, venenos, insecticidas o cualquier clase de solventes inﬂamables con esta unidad, podría ocasionar lesiones serias o lamuerte.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La inhalación de vapores de escape causará lesiones graves o la muerte. El escape del motor contiene monóxido de carbono, un gas inodoro que es fatal.

• Algunos líquidos para limpieza contienen sustancias que podrían causar lesiones en la piel, los ojos o los pulmones.

• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados como garajes, sótanos, etc.

• Nunca opere la unidad en un lugar en el que haya otras personas o animales.

• Utilice solamente limpiadores recomendados específicamente para lavadoras a alta presión. Siga las recomendaciones de los fabricantes. No use lejía de cloro ni otro compuesto corrosivo.

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Su lavadora a presión opera el líquido con una presión y velocidad lo suficientemente altas como para penetrar la carne humana y animal, y por ello podría ocasionar una amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras dañadas pueden producir lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE Consulte al médico de inmediato.

• Inspeccione la manguera de alta presión periódicamente. Reemplace la manguera de inmediato si está dañada, gastada, se derritió por contacto con el motor o evidencia signos de grietas, burbujas, agujeros u otros tipos de pérdida. Nunca tome una manguera de alta presión que tenga una pérdida o esté dañada.

• Nunca toque, tome ni trate de cubrir un agujero o causa de pérdida de agua similar en la manguera de alta presión. El flujo de agua ESTÁ a alta presión y PENETRARÁ la piel.

• Nunca coloque las manos frente a laboquilla.

• No dirija el pulverizador hacia sí mismo u otras personas.

• Asegúrese de que la manguera y los accesorios estén ajustados y en buenas condiciones. Nunca se sujete de la manguera ni de los accesorios durante laoperación.

52- SP

Page 53

(continuar)

• No permita que la manguera entre en contacto con el silenciador.

• Nunca coloque ni quite la varilla ni los accesorios de la manguera mientras el sistema esté presurizado.

• Cuando utilice las lanzas o pistolas de repuesto con esta lavadora a presión, NO utilice una lanza o una combinación de lanza/pistola que sea más corta en longitud que la que se suministró con esta lavadora a presión. Esta longitud se mide desde el extremo de la boquilla de la lanza hasta el disparador de la pistola.

•

• Podría resultar herido si la presión del sistema no se reduce antes de intentar realizarle mantenimiento o desarmarlo.

Para aliviar la presión del sistema, apague el motor, cierre el suministro de agua y hale del disparador de la pistola hasta que deje de salir líquido.

Use solamente accesorios, ya que tienen

• una capacidad nominal igual o mayor que la capacidad nominal de la lavadora a presión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de líquidos a alta velocidad puede hacer que los objetos se rompan y lancen partículas a gran velocidad.

• Use siempre gafas de seguridad aprobadas según la ANSI Z87.1. Utilice ropa que lo proteja de una pulverización accidental.

• Nunca apunte el pulverizador a personas o animales.

• Los objetos livianos o no asegurados pueden convertirse en proyectiles peligrosos.

• Asegure siempre el bloqueador del disparadorcuando la varilla no esté en uso para evitar la operación accidental.

• Nunca asegure el disparador hacia atrás, en posición abierta permanente.

PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La operación insegura de su lavadora a presión podría producir lesiones graves o la muerte, a usted mismo o a otras personas..

• No utilice lejía de cloro ni otro compuesto corrosivo.

• Familiarícese con las operaciones y los controles de la lavadora a presión.

• Mantenga el área de operaciones libre de personas, mascotas y obstáculos.

• No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Manténgase alerta en todomomento.

53 - SP

Page 54

• La operación insegura de su lavadora a presión podría producir lesiones graves o la muerte, a usted mismo o a otras personas.. (continuar)

• Nunca anule las características de seguridad de este producto.

• No opere la máquina si faltan piezas, están rotas o no son las autorizadas.

• Nunca deje la varilla sin atenciónmientras la unidad está en funcionamiento.

• Si no se sigue el procedimiento de puesta en marcha adecuado, el motor puede retroceder, lo que podría causar daños graves a las manos y los brazos..

• Si el motor no arranca después de halar dos veces, apriete el disparador de la pistola para aliviar la presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o los brazos.

• La pistola/varilla pulverizadora es una herramienta de limpieza poderosa,

• Mantenga a los niños alejados de la lavadora a presión en todo momento.

que podría parecer un juguete ante los ojos de un niño.

• La fuerza reactiva de la pulverización hará que la pistola/varilla retroceda, lo cual podría hacer que el operador se resbale, caiga o apunte el pulverizador hacia una dirección incorrecta. El control inadecuado de la pistola/varilla puede causar lesiones al usuario y a otras personas.

• No se estire demasiado ni se pare en una superficie que no brinde estabilidad.

• No use la lavadora a presión cuando esté subido a una escalera.

• Agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la dispare.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Se puede producir una pérdida o derrame de combustible y aceite, lo cual podría generar peligro de incendio o inhalación. Puede causar lesiones graves o la muerte. Los derrames de combustible o aceite dañarán alfombras, pintura y otras superficies de vehículos o o remolques.

• Si la unidad no se almacena o transporta en posición vertical, el aceite podría llenar el cilindro y dañar el motor.

• Si la lavadora a presión está equipada con una válvula de cierre de combustible, colóquela en la posición cerrada antes de transportar la unidad, a fin de evitar pérdidas de combustible. Si la lavadora no está equipada con esta válvula, drene el combustible del tanque antes de transportarla. Sólo transporte combustible en un contenedor aprobado por OSHA.

• Coloque siempre la lavadora a presión en un tapete protector cuando la transporte, para proteger al vehículo de daños por pérdidas.

• Siempre transporte y almacene la unidad en posición vertical. Quite la lavadora a presión del vehículo inmediatamente una vez que haya llegado a destino.

54- SP

Page 55

PELIGRO: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de tomacorrientes o interruptores eléctricos, u objetos conectados a un circuito eléctrico podría provocar una descarga eléctrica fatal.

• Desenchufe todos los productos que operan con electricidad antes de intentar limpiarlos. No dirija el pulverizador hacia tomacorrientes e interruptores eléctricos.

PELIGRO: RIESGO DE QUEMADURA QUÍMICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El uso de ácidos, químicos tóxicos o corrosivos, venenos, insecticidas o cualquier tipo de solvente inflamable con este producto podría provocar una lesión grave o la muerte

• No pulverice ácidos, gasolina, kerosén o cualquier otro material inflamable con este producto. Utilice sólo detergentes, limpiadores y desgrasadores para uso doméstico recomendados para lavadoras a presión.

• Utilice ropa que le proteja los ojos y la piel del contacto con los materiales pulverizados.

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El inflado excesivo de los neumáticos podría causar lesiones graves y daño a la propiedad.

• Utilice un medidor de presión de neumáticos para controlar la presión de éstos antes de cada uso y mientras los infla; observe el flanco para ver la presión correcta del neumático.

NOTA: Los tanques de aire, los compresores y el equipo similar que se usa para inflar neumáticos pueden llenar neumáticos pequeños como éstos con mucha rapidez. Ajuste el regulador de presión sobre el suministro de aire a un valor no superior a la calificación de la presión del neumático. Agregue aire en forma gradual y use con frecuencia el medidor de presión de neumáticos para evitar inflarlos en exceso.

• La pulverización de líquidos a alta velocidad dirigida hacia los flancos de los neumáticos (como los de los automóviles, remolques y otros vehículos similares) podría dañar el flanco y provocar lesiones graves.

• En las lavadoras a presión de más de 11032 kpa (1600 PSI) utilice la pulverización en abanico más ancha (boquilla de 40º) y pulverice a una distancia mínima de 20 cm (8”) del flanco del neumático. No pulverice directamente sobre la unión entre el neumático y elborde.

55 - SP

Page 56

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El contacto con superficies calientes, tales como los componentes de escape de motores, podría causar quemaduras graves.

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El intento de levantar un objeto muy pesado puede provocar lesiones graves.

• Durante la operación, toque solamente las superficies de los controles de la lavadora a presión. Mantenga a los niños alejados de la lavadora a presión en todo momento. Es posible que ellos no reconozcan los peligros de este producto.

• La lavadora a presión es demasiado pesada como para que la levante una sola persona. Consiga la ayuda de otras personas para levantarla.

CONSERVE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

GUÍA RÁPIDA

ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de instrucciones

de la lavadora a presión y el manual de instrucciones del motor antes de usar la lavadora a presión.

Instale la manija

Coloque la

el bastidor, presione los botones de traba y deslice la manija sobre el bastidor hasta que los botones de traba se traben en su lugar.

manija sobre

viene sin aceite. Antes de hacer

funcionar el motor, agregue el aceite suministrado usando el pico para el aceite.

Revise el aceite antes de cada uso. Consulte el manual del usuario del motor por el procedimiento completo.

Agregue/revise el aceite

El motor

Agregue gasolina

ventilada y al exterior, agregue gasolina fresca, de alta calidad y sin plomo con un índice de octanaje de 86 o mayor. No lo llene de más. Limpie todo el combustible derramado antes de encender el motor.

Consulte el manual del usuario del motor por el procedimiento completo.

En un área bien

56- SP

Page 57

IMPORTANTE: Ethanol ShieldTM (se vende por separado) es un estabilizador de com- bustible que ayuda a eliminar y prevenir los problemas relacionados con el etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a lagasolina.

GUÍA RÁPIDA

PELIGRO:

• Nunca haga funcionar el motor en el interior o en áreas cerradas o poco ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas sin olor y letal.

• Riesgo de inyección de fluido y de cortes. Al usar el modo de alta presión, NO permita que el rocío de alta presión entre en contacto con la piel desprotegida, los ojos o con mascotas o animales. Causará heridas graves.

ADVERTENCIA: No permita que la unidad funcione durante más de dos minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un chorro de agua de la bomba para reducir la temperatura interna. La válvula se cierra por si misma después de esto.

Conecte la manguera de

jardín a la bomba

Enrosque la manguera de jardín a la entrada de la bomba.

Filetez le tuyau à haute pression à la sortie de la pompe.

Branchez le tuyau d’arrosage

à la pompe

Conecte la manguera de

alta presión a la pistola rociadora

Enrosque el otro extremo de la manguera de alta presión a la pistola rociadora.

Conecte la vara

rociadora a la

pistola rociadora

Enrosque la vara rociadora al extremo de la pistola rociadora.

Conecte las

boquillas QC a

la vara rociadora

Tire el conector rápido hacia atrás e inserte la boquilla.

Suelte el conector rápido y gire la boquilla para verificar que esté bien asegurada en el conector.

57 - SP

Abra completamente

la llave del agua

No haga funcionar la unidad sin el suministro de agua conectado y abierto.

Use agua fría solamente.

Page 58

Libere el aire del

sistema

de la bomba y de la manguera de alta presión presionando el gatillo hasta que salga un flujo continuo de agua. Aproximadamente 30 segundos.

Libere el aire

Ponga el motor en marcha;

refiérase al manual del motor para

informarse del procedimiento correcto.

30 S

ADVERTENCIA: Comprender la Guia Rápido no equivale a leer el manual del

operador. El usuario debe leer y comprender el manual del operador antes de usar este produto.

58- SP

Page 59

FAMILIARÍCESE CON LA LAVADORA A PRESIÓN

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son solo referencias y no representan un modelo específico

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de sus controles y regulaciones. Conserve este manual para referencias futuras.

ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN

A. Bomba de alta presión: Incrementa la presión del suministro de agua. B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario

delmotor.

C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la pistola

y el tubo aplicador.

D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del

flujo del agua, su dirección y la presión.

E. Varillas pulverizadoras de conexión rápida: Permite al usuario el cambio

rápido de las boquillas de alta presión. Refiérase a las Cómo utilizar el tubo

aplicador instrucciones en Operación sección.

F. Manga de sifon de detergente O detergente del tanque: Alimenta los

líquidos limpiadores a la bomba para mezclarlos con agua. Refiérase a las instrucciones para la aplicación de químicos y solventes limpiadores en Operación sección.

59 - SP

Page 60

G. Manillar H. Marco I. Salida de la bomba J. Entrada de la bomba K. Boquillas de conexión rápida L. Dial-N-Wash

regulador de presión ajustable (si está equipado, no mostrada): Use Dial-N-Wash para subir y bajar la presión. Consulte el párrafo de Ajuste de Dial-N-Wash.

ELEMENTOS BÁSICOS DEL MOTOR

Consulte el manual del usuario del motor. Control de cebado: Abre y cierra la válvula de cebado del carburador. Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de

retroceso que arranca el motor. Llave interruptora de l motor: Conecta y desconecta el sistema de ignición del

motor.

INSTRUCCIONES PARA ARMAR (FIG. 2–4)

1. Busque todas las partes sueltas de la caja y retírelas.

2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y coloque los paneles en posición horizontal.

Coloque el ensamble del mango (G) sobre el marco (H), oprima los botones de acción rápida y deslice el ensamble del mango sobre el marco hasta que los botones queden asegurados en el lugar.

AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el marco cuando realice el ensamblado para no pellizcarse.

4. (si es necesario) Monte la funda de la pistola en el tubo del armazón vertical usando el perno de la montura y la perilla provistas. Ver la Figure 2B.

5. Retire las boquillas de conexión rápida (K) de colores de la bolsa plástica e insértelas en de la arandela aislante correcta en el soporte para boquillas. Las boquillas están codificadas por color, para coincidir con las boquillas coloreadas del ensamblado del etiqueta (Q).

6. Conecte el tubo aplicador (E) a la pistola (D) y ajústelo firmemente.

60- SP

Page 61

7. Conecte la manguera de alta presión (C) a la pistola (D) y ajústela firmemente.

NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si

hay un problema con la bomba, contacte nuestro Grupo de Servicio de atención al cliente en www.simpsoncleaning.com tan pronto como sea posible.

AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños irreparables en el motor, daños queno estarán cubiertos por la garantía.

OPERACIÓN TERMINOLOGÍA DE LA LAVADORA A PRESIÓN

PSI *: Pounds per Square Inch. Lb/Pulg². Es una unidad de medida para la presión del agua. Equivale a 49 pascales.

GPM *: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas veces listado como L/min (litros x minuto).

* Cumple con el estándar de rendimiento CETA CPC-100. * La presión nominal y el flujo de agua nominal están comprendidos dentro de las

tolerancias de fábrica (+/- 10%)

CU: (Unidades de limpieza) GPM multiplicadas por PSI lpm x kPa = Unidades limpiadoras.

Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando el gatillo no está presionado. Esta característica permite al operador el liberar el gatillo y reacomodarse sin necesidad de tener que apagar el motor en cada movimiento de limpieza.

La Válvula térmica de Alivio (P , Fig. 5): Cuando la temperatura dentro de la bomba sube demasiado alto, esta válvula abrirá y soltará un chorro de agua en un esfuerzo de bajar la temperatura dentro de la bomba. La válvula entonces cerrará. NOTA: La ubicación de la válvula de liberación térmica varía de acuerdo con el tipo de bomba.

Sistema de Inyección de Productos Químicos: Mezcla los limpiadores o solventes con agua para mejorar la eficiencia del lavado.

61 - SP

Page 62

Suministro de agua: Todas las lavadoras a presión deben tener un suministro de agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a 138kPa (5 GPM a 20PSI). Si votre source d’eau est un puits, la longueur du boyau d'arrosage doit être limitée à 9m(30pi).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema contra la contracorriente cuando realice una conexión al sistema de agua potable.

CARACTERÍSTICAS DE OPERACIÓN DE LA LAVADORA A PRESIÓN

REGULACIÓN DE LA PRESIÓN

La presión viene regulada de fábrica con el objeto de lograr la presión óptima para la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los siguientesmétodos:

1. Retírese de la superficie por lavarse. Cuanto más alejado usted se

encuentre, menor presión habrá sobre la superficie a lavarse.

2. Cambie a la boquilla de 40˚ (blanca). Esta boquilla libera un flujo de agua

potente y un patrón de pulverización más ancho.

(si está equipado) Use Dial-N-Wash para subir y bajar la presión. Consulte

el párrafo de Ajuste de Dial-N-Wash.

AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a la que trae de fábrica puede dañar la bomba.

AJUSTE DE DIAL-N-WASH (FIG. 6, 7) (SI ESTÁ EQUIPADO)

1. Elija la boquilla de alta presión adecuada (0˚, 15˚, 25˚ ó 40˚) para el trabajo a ser

realizado. Consulte Cómo usar la varilla rociadora.

2. Dial-N-Wash se despacha en el ajuste máximo de presión, con la barra de

presión máxima alineada con la flecha (R) en el cuello según muestra la Figura6.

Girando Dial-N-Wash (L) en sentido antihorario hasta que pare lo pone en el

ajuste mínimo de presión, con la flecha (R) alineada con la barra de presión mínima según muestra la Figura 7.

Ajuste la presión girando

Dial-N-Wash (L) en sentido horario para subir la presión o en sentido antihorario para bajar la presión, alineando la flecha con la barra de presión deseada en Dial-N-Wash.

NOTA: Para aplicar productos

quimicos instale la boquilla negra de baja presión y gire el Dial-N-Wash a la posición de MAX.

62- SP

Page 63

CÓMO UTILIZAR EL TUBO APLICADOR

Las boquillas para la varilla pulverizadora están guardadas en el soporte para boquillas en el ensamblado del panel. Los colores del panel identifican la ubicación de la boquilla y el patrón de pulverización. Consulte el cuadro siguiente a fin de elegir la boquilla correcta para el trabajo por realizar. NOTA: Algunos modelos pueden no incluir todas las boquillas que se muestran en la tabla.

CAMBIO DE LAS BOQUILLAS DE LA VARILLA PULVERIZADORA (FIG. 8)

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. NO intente cambiar las boquillas mientras la lavadora a presión está funcionando. Apague el motor antes de hacerlo.

1. Tire el acople de conexión rápida (E) haciaatrás e inserte

la boquilla (K).

2. Libere el acople y gire la boquilla para asegurarse de

que está asegurada dentro del acople.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. Asegúrese de que la boquilla

esté completamente insertada en el adaptador de conexión rápida yque el anillo a presión de conexión rápida esté totalmente trabado (hacia adelante) antes de oprimir el disparador de la pistola.

COLOR DE LA BOQUILLA

PATRÓN (ABANICO) DE

USOS SUPERFICIES *

ROCIADO

hormigón o metal sin pintar

NO usar en madera

Rojo (si está

equipado)

0˚

gran capacidad de localización para limpiar manchas en superficies difíciles y sin pintar o para alcanzar áreas elevadas

Amarillo (si está

equipado

15˚

limpieza intensa de superficies difíciles y sin pintar

parrillas, entradas de automóviles, sendas de ladrillo u hormigón, estuco o ladrillo sin pintar

Verde (si está

equipado

Blanco (si está

equipado

25˚

40˚

limpieza intensa de áreas más grandes

limpieza de superficies pintadas o delicadas

63 - SP

metal, hormigón o madera

Automóviles/ vehículos recreativos, embarcaciones, madera, estuco y ladrillo pintado, vinilo, revestimiento exterior pintado

Page 64

COLOR DE LA BOQUILLA

PATRÓN (ABANICO) DE

USOS SUPERFICIES *

ROCIADO

low pressure

Negro (si está

equipado

applies cleaning solutions

la pulvérisation à faible pression est sécuritaire pour toutes les surfaces. toujours vérifier la compatibilité des solutions nettoyantes avant leur utilisation.

* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como:

madera, vidrio, pintura de automóviles, molduras y decoraciones de automóviles y objetos delicados tales como flores y arbustos. Antes de rociar, examine el objeto a lavarse para asegurarse que sea lo suficientemente robusto como para que no se dañe con la fuerza del chorro.

CÓMO EMPLEAR PRODUCTOS QUÍMICOS Y SOLVENTES PARA LIMPIEZA (FIG. 9)

El empleo de productos químicos o solventes para limpieza es una operación de baja presión. NOTA: Utilice solamente jabones y productos químicos diseñados para el uso en lavadoras a presión. No use blanqueadores.

Aplicación de productos químicos (manga de sifon de detergente, si estáequipado):

1. Verifique que la manguera del sifón de detergente (F, Figura 9) esté colocada en el conector arponado ubicado cerca de la conexión de la manguera de alta presión de la bomba, como se muestra. NOTA: La ubicación del acople estriado varía de acuerdo con el tipo de bomba.

2. Coloque el otro extremo de la manga de sifon de detergente (con su filtro instalado) dentro del contenedor del producto químico o solución de limpieza.

NOTA: Se usa 3,8 litros de solución química limpiadora por cada 26,5 litros de

agua que se bombea.

3. Instale la boquilla negra de baja presión en el conector rápido de la lanza (tubo rociador) (si está equipado) Gire el Dial-N-Wash (L) a la posición de MAX según muestra la Figura 6. Consulte la sección Boquillas para la varillapulverizadora.

NOTA: Para aplicar productos quimicos instale la boquilla negra de baja

presión y gire el Dial-N-Wash a la posición de MAX según muestra la Figura6.

4. Luego de usar productos químicos, coloque la manga de sifon de un recipiente con agua limpia y succiónela a través del sistema de inyección química, a fin de enjuagar el sistema completamente. Las bombas dañadas por productos químicos no serán cubiertas por la garantía.

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra para jabón no está instalada en la varilla pulverizadora.

64- SP

Page 65

Aplicación de productos químicos (detergente del tanque, si está equipado):

1. Retire el tapón del depósito de detergente (F, Figura 9) y llenar el depósito con disolvente de limpieza detergente. Colocar la capucha en el tanque deteregent. NOTA: Se usa 3,8 litros de solución química limpiadora por cada 26,5 litros de agua que sebombea.

2. Instale la boquilla negra de baja presión en el conector rápido de la lanza (tubo rociador) y gire el regulador de presión ajustable (L) a la posición de MAX según muestra la Figura 6. Consulte la sección Boquillas para la varillapulverizadora.

NOTA: Para aplicar productos quimicos instale la boquilla negra de baja

presión y gire el regulador de presión ajustable a la posición de MAX según muestra la Figura6.

3. Después del uso de productos químicos, llenar el depósito de detergente con agua limpia y sacar agua limpia a través de sistema de inyección de productos químicos para enjuagar el sistema completamente. Si permanecer productos químicos en la bomba podría dañarse. Las bombas dañadas por productos químicos no serán cubiertas por lagarantía.

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra para jabón no está instalada en la varillapulverizadora.

ARRANQUE (FIG. (FIG. 10–13)

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de instrucciones de la lavadora a presión y del motor antes de poner en marcha la unidad.

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice la configuración de alta presión, NO permita que el pulverizador entre en contacto con personas, piel y ojos desprotegidos, ni con animales o mascotas. Se producirán lesiones graves.

• Su lavadora opera el líquido con una presión y velocidad lo suficientemente

altas como para penetrar la carne humana y animal, y esto podría provocar una amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE. Consulte a un médico de inmediato.

• La inhalación de vapores de escape causará lesiones graves o la muerte. El escape

del motor contiene monóxido de carbono, un gas inodoro que es fatal.

• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados

como garajes, sótanos, etc.

• Nunca opere la unidad en un lugar en el que haya otras personas o animales.

AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene el tanque de combustible cuando el motor esté encendido o caliente. No fume mientras llena el tanque.

• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta

12,7 mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de brindar espacio para la expansión del combustible. Limpie cualquier derrame de combustible del motor y el equipo antes de poner en marcha el motor.

65 - SP

Page 66

• NO deje que las mangueras entren en contacto con el silenciador del motor, que estará muy caliente, durante o inmediatamente después de usar la lavadora a presión. La garantía NO cubrirá el daño a las mangueras que se produzca por el contacto con superficies muy calientes del motor.

AVISO: Riesgo de daño a la propiedad. Nunca tire de la manguera de suministro de agua para mover la lavadora a presión. Esta acción podría dañar la manguera y/o la entrada de la bomba.

• NO use agua caliente, sólo agua fría.

• NUNCA cierre el suministro de agua mientras el motor de la lavadora a presión esté encendido, esto dañaría la bomba.

• NO detenga la pulverización de agua durante más de dos minutos por vez. La bomba opera en modo de derivación cuando no se presiona el disparador de la pistola pulverizadora. Si la bomba queda en modo de derivación durante más de dos minutos, sus componentes internos podrían dañarse.

Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento de servicio al cliente llamando al www.simpsoncleaning.com

Antes de arrancar, refiérase al procedimiento de arranque en el manual de su motor.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad,

sin plomo, identificada en el surtidor de combustible con 86 octanos o más. No llene en exceso. Limpie cualquier derrame de combustible del motor y del equipo antes de poner el motor en marcha. Para informarse del procedimiento correcto, consulte el manual del usuario del motor.

IMPORTANTE: Ethanol Shield

(se vende por separado) es un estabilizador de combustible que ayuda a eliminar y prevenir los problemas relacionados con el etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a la gasolina.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este producto por reglamentos de la EPA y puede dañar la unidad y anular la garantía.

2. Verifique el nivel de aceite del motor. Para informarse del procedimiento

correcto, consulte el manual del usuario del motor.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para

quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante, apague la fuente de agua.

4. Verifique que la malla del filtro (M) esté en la entrada de agua de la bomba.

NOTA: El cono hacis afuera.

5. Conecte el suministro de agua (N) a la entrada de la bomba. NOTA: El agua

suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 PSI)

6. Conecte la manguera de alta presión (C) a la salida de la bomba(I).

66- SP

Page 67

AVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema contra la contracorriente cuando realice una conexión al sistema de agua potable.

7. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las Cómo

utilizar el tubo aplicador instrucciones en esta sección. NOTA: Si intenta aplicar una solución química o de limpieza, refiérase a las instrucciones Cómo emplear productos químicos y solventes para limpieza en esta sección.

8. Abra el suministro de agua.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión presionando el

disparador hasta que haya un flujo constante de agua.

10. Ponga el motor en marcha; refiérase al manual del motor para informarse del

procedimiento correcto.

AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca después de halar dos veces, apriete el disparador de la pistola para aliviar la presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o los brazos.

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no arranca, controle el nivel de aceite y agregue aceite según sea necesario.

11. Presione el gatillo de la pistola para iniciar el flujo del agua.

AVERTENCIA: Riesgo de operación insegura. Párese en una superficie estable y agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando la dispare.

12. Suelte el gatillo para detener el flujo de agua.

PELIGRO: Riesgo de lesión por pulverización. Trabe el bloqueador del disparador (O) cuando la pistola no esté en

uso, a fin de evitar la pulverización accidental.

APAGADO

1. Luego de cada uso, si usted ha utilizado productos

químicos, coloque la manga de sifon de detergente dentro de un recipiente con agua limpia y succiónela a través del sistema de inyección química, a fin de enjuagar el sistema completamente.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar la bomba.

2. Apagado del motor. Consulte el manual del usuario del motor.

AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua mientras el motor esté en marcha.

3. Corte el suministro del agua.

4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua

dentro de la manguera o la pistola rociadora.

67 - SP

Page 68

NOTA: El no liberar la presión del sistema no permitirá remover la manguera

de alta presión de la pistola rociadora o de la conexión a la bomba.

5. Ver la sección Almacenaje en este manual para informarse del

procedimientoadecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento, es posible que se exponga a superficies calientes, presión de agua o partes movibles, que pueden causar lesiones graves o la muerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la bujía, deje que el motor se enfríe y libere toda la presión del agua antes de realizar cualquier tarea de mantenimiento o reparación. El motor contiene combustible inflamable. No fume ni trabaje cerca de llamas mientras hace el mantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión, se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se requiere un mantenimiento más frecuente.

MOTOR

Para todas las operaciones de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el manual del usuario del motor. NOTA: El tapón de drenaje del motor está ubicado en la parte posterior de la unidad.

BOMBA

La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase algún problema con la bomba, contáctese con nuestro Departamento de servicio al cliente llamando al www.simpsoncleaning.com.

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para prevenir salida y daño a los anilloso.

LIMPIEZA DE LA BOQUILLA (FIG 14)

Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se puede generar una presión excesiva. Si se obstruye o restringe parcialmente, la presión de la bomba pulsará. Límpie la boquilla inmediatamente usando el juego limpiador provisto y las siguientes instrucciones:

1. Apague la lavadora a presión y corte el suministro

de agua.

2. Apriete el gatillo de la pistola para aliviar la presión del

agua.

3. Desconecte el tubo aplicador de la pistola.

4. Saque la boquilla (K) del extremo del tubo aplicador.

Elimine cualquier obstrucción de la boquilla con la herramienta limpiadora para boquilla provista y lávela en dirección contraria con agua limpia.

5. Para eliminar las partículas sueltas, dirija el chorro de

agua (N) de la boquilla por 30 segundos a la boquilla por su lado de salida.

68- SP

Page 69

6. Reinstale la boquilla en el tubo aplicador. Ajústela firmemente para evitar

pérdidas.

7. Reconecte el tubo aplicador a la pistola y abra la llave de agua.

8. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la

boquilla del tubo aplicador para el máximo de presión.

CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 10)

Este filtro de malla debe revisarse periódicamente y limpiarse cuando sea necesario.

1. Quite el filtro agarrándolo firmemente del extremo y sáquelo de la entrada del

agua a la bomba, como se muestra.

2. Limpie el filtro enjuagándolo con agua por ambos lados.

3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte cónica

hacia arriba.

NOTA: No opere la lavadora a presión sin el filtro instalado adecuadamente.

ALMACENAJE

MOTOR

Vea las recomendaciones para el almacenaje en el Para todas las operaciones de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el manual del usuario del motor.

PARA IMPEDIR PROLEMAS RELACIONADOS CON EL COMBUSTIBLE:

1. Agregue el Ethanol Shield

gasolina siguiendo las instrucciones del fabricante. Cuando agregue un estabilizador para la gasolina, llene el tanque de combustible con gasolina fresca. Si sólo está parcialmente lleno, el aire en el tanque promoverá el deterioro del combustible durante el almacenaje. Si usted mantiene un recipiente con gasolina para el reabastecimiento, asegúrese que sólo contiene gasolina fresca.

2. Después de agregar el estabilizador para la gasolina, ponga en marcha el

motor al aire libre por 10 minutos para asegurarse que la gasolina tratada reemplazó a la gasolina no tratada en el carburador.

3. Gire la válvula de combustible a la posición CERRADA.

4. Siga haciendo funcionar el motor hasta que se pare por falta de combustible

en la taza de combustible del carburador. El tiempo de funcionamiento debe ser menor que 3 minutos.

BOMBA

El fabricante recomienda que se utilice un SIMPSON® / POWERWASHER® protector/protector de invierno para bombas cuando almacene la unidad por más de 30 días o cuando estén pronosticadas heladas. SIMPSON protector de Invierno para bombas es respeta el medio ambiente.

NOTA: El uso de un protector de invierno para bombas ayuda a brindarle una lubricación adecuada a los sellos internos de la bomba, independientemente de la temperatura o el entorno.

AVISO: Riesgo de daño a la propiedad. Use sólo SIMPSON Guardia de Bomba o equivalente. Otros productos que podrían ser corrosivas y / o contener alcohol que puede causar daños a la bomba.

1. Apague la lavadora a presión y desconecte las mangueras de a bomba.

2. Desenrosque la válvula del frasco de la guardia de bomba y retire el sello.

estabilizador (se vende por separado) para la

/ POWERWASHER

/ POWERWASHER®

69 - SP

Page 70

3. Vuelva a atornillar la válvula en el frasco.

4. Conecte el frasco a la entrada de la lavadora a presión.

5. Apriete el frasco para inyectar el contenido en la bomba.

6. Con interruptor de encendido, al mismo tiempo tirar de la cuerda de arranque

y apretar la botella. Repita hasta que toma protector fluido de la bomba sale. NOTA: Este paso puede requerir dos personas.

LAVADORA A PRESIÓN

1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la

base de la lavadora a presión.

2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición

vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla. Guárdelas en el soporte de la pistola.

3. Enrolle y fije la manguera del sifón de detergente para que no se dañe.

ACCESORIOS

PELIGRO: Riesgo de inyección de fluido. Al utilizar varas o pistolas de repuesto con esta lavadora a presión, NO utiliza una vara y/o una combinación de pistola/vara rociadora que sea más corta que la originalmente suministrada con esta lavadora a presión, midiéndolas desde el extremo de la boquilla de la vara hasta el gatillo.

AVISO: El uso de accesorios no recomendados con esta herramienta puede resultar peligroso. Use solamente accesorios de marca ya que tienen una capacidad nominal igual o mayor que la capacidad nominal de la lavadora a presión.

INFORMACIÓN DE SERVICIO

No regrese este producto al vendedor. Contáctese con nuestro Departamento de servicio al cliente llamando al www.simpsoncleaning.com

GARANTÍA LIMITADA

LA GARANTÍA LIMITADA DE 90 DÍAS PARA COMPONENTES DE PRODUCTOS, CON EXCEPCIÓN DE LA BOMBA

SIMPSON

vara, las boquillas para rociado y otros componentes del equipo de lavado con agua a presión cubiertos por esta garantía están libres de defectos en el material y la mano de obra por un período de 90 días a partir de la fecha decompra.

GARANTÍ A LIMITADA DE UN AÑO PARA LA BOMBA

SIMPSON

agua a presión cubierta por esta garantía está libre de defectos de fabricación en el material y la mano de obra por un período de un año a partir de la fecha de compra. La garantía limitada de un año se aplica únicamente alabomba.

GARANTÍ A LIMITADA DE CINCO AÑOS PARA LA ESTRUCTURA

SIMPSON

con agua a presión cubierta por esta garantía está libre de defectos de fabricación en el material y la mano de obra por un período de cinco años a partir de la fecha de compra. La garantía limitada de cinco años se aplica únicamente alaestructura.

SIMPSON

que fallen dentro de los períodos de garantía mencionados anteriormente. El servicio de mantenimiento se programará de acuerdo con el flujo de trabajo normal y el horario

, garantiza al comprador original que las ruedas, la pistola, la manguera, la

le garantiza al comprador original que la bomba del equipo de lavado con

le garantiza al comprador original que la estructura del equipo de lavado

reparará o reemplazará, según su elección, los productos o componentes

70- SP

Page 71

comercial en el centro de mantenimiento, y la disponibilidad de las piezas de repuesto. Todas las decisiones de SIMPSON

con respecto a esta garantía limitada serándefinitivas.

Esta garantía le concede derechos legales específicos; pueden existir otros derechos que varíen según elestado.

GARANTÍA DEL MOTOR

El motor, el sistema de control de emisiones y los componentes relacionados están cubiertos bajo los términos y condiciones señalados por la garantía del fabricante del motor y es de exclusiva responsabilidad del fabricante del motor. Una copia de la garantía del fabricante del motor ha sido proporcionado a usted con su sistema de limpieza SIMPSON

. Por favor consulte la garantía del fabricante del motor para procesar un reclamo u obtener el servicio al motor, el sistema de control de emisiones o componentesrelacionados.

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

• Si desea procesar una reclamación de garantía para su equipo de lavado con agua a

presión SIMPSON

, informe el problema al 1-877-362-4271 o cservice@fna-group.

com a fin de que lo autoricen y dirijan al centro de servicio autorizado más cercano

en suárea.

• Conserve el recibo de venta original de caja como comprobante de la compra para

el trabajo de lagarantía.

• Tenga un cuidado razonable en la operación y el mantenimiento del producto, según

se describe en los Manuales delusuario.

ESTA GARANTÍA NO CUBRE:

• Mercadería vendida como reacondicionada, utilizada como equipo de alquiler,

utilizada con fines comerciales o aplicaciones comerciales, modelos deexhibición.

• Mercadería dañada o que no funciona debido a desgaste común, uso incorrecto,

frío, calor, lluvia, humedad excesiva, calidad del agua, daño por congelamiento, uso de productos químicos inadecuados, negligencia, accidente, no operar el producto de acuerdo con las instrucciones provistas en los Manuales del usuario suministrado con el producto, mantenimiento inapropiado, el uso de accesorios o dispositivos no recomendados por SIMPSON

, o reparación o alteraciones noautorizadas.

• Los daños debidos a deterioro químico, sarro, óxido, la expansión térmica o

lacorrosión.

• Costos de reparación y transporte de mercadería que no estádefectuosa.

• Costos asociados con el montaje, el aceite requerido, ajustes u otros costos de

instalación yarranque.

• Piezas o accesorios prescindibles suministrados con el producto, que se espera

no funcionen o no se puedan utilizar luego de un período razonable de uso, que pueden incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y accesoriossimilares.

• Mercadería vendida por SIMPSON

que haya sido fabricada por otra compañía e identificada como el producto de esa compañía, como motores a gasolina. En este caso, y de existir, se aplicará la garantía del fabricante delproducto.

• ESTA GARANTÍA NO CUBRE PÉRDIDAS, DAÑOS NI GASTOS INCIDENTALES, INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR DE CUALQUIER DEFECTO, FALLA O FUNCIONAMIENTO INCORRECTO DEL PRODUCTO.

Algunos estados no permiten la exclusión o limitación de los daños incidentales o resultantes, por lo que la limitación o exclusión anterior puede no aplicarse austed.

• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAD O IDONEIDAD PARA UN PROPÓSITO DETERMINADO, SE LIMITAN A DOS AÑOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. Algunos estados no

permiten limitaciones sobre el período de duración de una garantía implícita, por lo que las limitaciones anteriores pueden no aplicarse austed.

71 - SP

Page 72

GUÍA DE DIAGNÓSTICO DE

PROBLEMA CAUSA CORRECCIÓN

El motor no arranca (vea el diagnóstico de problemas en el manual

del usuario del motor)

No hay presión o está baja al comenzar a usar

Sin combustible Agregar combustible fresco Acumuláción de presión

después de tirar dos veces de la cuerda del arrancador o después de iniciar su uso La leva de cebado (choke) está en la posición de "No Choke" El cable de la bujía está desconectado El interruptor del motor está en apagado en la posición "OFF" La leva de cebado (choke) está en la posición de "Choke" cuando el motor está "caliente" o ha estado expuesto al calor por un largo periodo. La boquilla del tubo aplicador no está graduada para alta presión Poca agua en el suministro El suministro de agua debe

Fuga en la conexión de la manguera de alta presión Boquilla obstruida Refiérase a las instrucciones

Apriete el gatillo de la pistola para aliviar la presión

Mueva la leva de cebado a la posición de "Choke"

Conecte el cable de la bují

Encienda el motor moviendo el interruptor a la posición "ON".

Mueva la leva de cebado (choke) a la posición de "No Choke".

Refiérase a las instrucciones para el Uso del Tubo Aplicador en la sección Operación

tener por lo menos 19 L/min a 138 kPa (5 GPM a 20 PSI) Repare la fuga. Aplique cinta selladora si fuese necesario

para el Limpiador de Boquillas en la sección Mantenimiento

72- SP

Page 73

PROBLEMA CAUSA CORRECCIÓN

No hay presión o está baja al comenzar a usar

La malla filtrante de agua está obstruida

Elimine la obstrucción y limpie la malla filtrante. Refiérase a las instrucciones para el

Cómo Limpiar El Filtro De Entrada Del Agua en la

sección Mantenimiento

Aire en la manguera Apague el motor, luego corte el

suministro de agua y desconéctelo de la entrada a la bomba. Abra el suministro de agua para eliminar todo el aire que haya en la manguera. Cuando el flujo de agua sea constante, cierrérrelo, conéctelo a la entrada de la bomba y ábralo. Apriete el gatillo para eliminar el aire restante

La leva de cebado (choke) está en la

Mueva la leva a la posición

de "No Choke" posición de "Choke" La manguera de alta presión es demasiado larga

Utilice una manguera de

alta presión de menos

de 30 m (100pies)

No succiona productos químicos

El tubo aplicador no está graduado para baja presión

El filtro de productos

Vea el procedimiento para

el Uso del Tubo Aplicador

en la sección Operación

Limpie el filtro. químicos está obstruído La malla para químicos no está en la solución limpiadora

Asegúrese que el extremo de la

manga de sifon de detergente

esté sumergida completamente

en la solución limpiadora. El producto químico está demasiado espeso

Diluya más el producto

químico. Debe tener la misma

consistencia del agua La manguera de alta presión es demasiado larga

Alargue la manguera de

suministro de agua en vez de

la manguera de alta presión Acumulación de sedimentos químicos en el inyector

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

73 - SP

Page 74

PROBLEMA CAUSA CORRECCIÓN

No hay presión o está baja después de un tiempo normal de uso

Sello o empaquetadura gastada

Válvulas gastadas u obstruídas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com Pistón de descarga gastado Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Agua goteando por

Anillo "O" gastado o roto Revíselo y cámbielo Acople de manguera flojo Ajústelo

la conexión de la pistola / tubo aplicador Agua goteando de la bomba

Acoples flojos. Ajústelo Empaquetaduras del pistón gastadas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com Anillo "O" gastados o rotos Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com Cabezal de la bomba o tubos dañados por congelamiento

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

La bomba pulsa

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

74- SP

Page 75

Page 76

Internet Address: www.simpsoncleaning.com

Warranty Registration via Internet

Adresse Internet:

Enregistrement de la garantie par Internet

Sitio Address:

Registro Garantía mediante Internet

Made in U.S.A. of foreign and domestic components

Fabriqué aux États-Unis avec des composants nationaux et étrangers

Hecho en EE.UU utilizando componentes domésticos e importados

www.simpsoncleaning.com

FNA Group, Inc.

7152 99th Street

Pleasant Prairie, WI 53158
