Page 1

PREMIUM PRESSURE WASHER

INSTRUCTION

MANUAL

MANUEL D’UTILISATION

MANUAL DE INSTRUCCIONES

NOTE: Photographs and line drawings used in this manual are for reference only and do not represent a specificmodel.

REMARQUE: Les photographies et schémas figurant dans ce guide sont incorporés seulement à titre de référence et ne représentent pas un modelparticulier.

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son solo referencias y no representan un modelo específico.

If your pressure washer is not working properly or if there are parts missing or broken, please DO NOT RETURN IT TO THE PLACE OF PURCHASE. Contact our Customer Service Department at 1-877-362-4271 or www.simpsoncleaning.com

Si votre rondelle de pression ne travaille pas convenablement ou s'il y a des parties manquant ou cassé, s'il vous plaît le PAS LE RETOURNE AU LIEU D'ACHAT. Contacter notre département de service clients à 1-877-362-4271 o www.simpsoncleaning.com

Si su lavadora a presión no trabaja correctamente ó encuentra partes rotas ófaltantes, por favor NO LA REGRECE AL LUGAR DONDE LA COMPRO. Contáctese con nuestro Departamento de Servicio al Cliente llamando al

1-877-362-4271 ou www.simpsoncleaning.com

IMPORTANT: Please make certain that the person who is to use this equipment carefully reads and understands these instructions before operating.

IMPORTANT: Assurez-vous que toute personne qui utilisera cet équipement lise attentivement ces instructions avant de l’utiliser.

IMPORTANTE: Aségurese por favor de que la persona que vaya a utilizar este equipo lea con cuidado y comprenda estas instrucciones antes de operar.

VEA EL ESPAÑOL EN LA CONTRAPORTADA. INSTRUCTIVO DE OPERACIÓN, CENTROS DE SERVICIO Y PÓLIZA DE GARANTÍA. ADVERTENCIA: LÉASE ESTE INSTRUCTIVO ANTES DE USAR EL PRODUCTO.

SAVE THIS MANUAL FOR FUTURE REFERENCE

LISEZ ET CONSERVEZ CES INSTRUCTIONS

CONSERVE ESTAS INSTRUCCIONES PARA FUTURAS CONSULTAS

Part No. 7110453 Rev. 0 DEC2017

Page 2

SAFETY GUIDELINES - DEFINITIONS

This manual contains information that is important for you to know and understand. This information relates to protecting YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. To help you recognize this information, we use the symbols below. Please read the manual and pay attention to thesesymbols.

DANGER: Indicates an imminently hazardous situation which, if not avoided,

will result in death or seriousinjury.

WARNING: Indicates a potentially hazardous situation which, if not avoided,

could result in death or seriousinjury.

CAUTION: Indicates a potentially hazardous situation which, if not avoided, may

result in minor or moderateinjury. NOTICE: Indicates a practice not related to personal injury which, if not avoided,

may result in propertydamage.

IMPORTANT SAFETY INSTRUCTIONS

DANGER: Carbon Monoxide. Using an engine indoors can kill you in minutes. Engine exhaust contains high levels of carbon monoxide (CO), a poisonous gas you cannot see or smell. You may be breathing CO even if you do not smell engine exhaust.

• NEVER use an engine inside homes, garages, crawlspaces or other partly

enclosed areas. Deadly levels of carbon monoxide can build up in these areas.

Using a fan or opening windows and doors does NOT supply enough freshair.

• ONLY use outdoors and far away from open windows, doors and vents. These

openings can pull in engineexhaust.

• Even when the engine is used correctly, CO may leak into your home. ALWAYS

use a battery-powered or battery backup CO alarm in your house. Read and

follow all directions for CO alarm before using. If you feel sick, dizzy or weak

at anytime, move to fresh air immediately. See a doctor. You could have carbon

monoxidepoisoning.

WARNING: Do not operate this unit until you read this instruction manual and the engine instruction manual for safety, operation and maintenance instructions. If

you have any questions regarding the product, please contact our customer service department at www.simpsoncleaning.com.

DANGER: Risk of injection or severe injury. Keep clear of nozzle. Do not direct discharge stream at persons or live animals. This product is to be used only by trainedoperators.

WARNING: This product and its exhaust can expose you to chemicals including

lead and lead compounds, and carbon monoxide, which are known to the State of California to cause cancer and birth defects or other reproductive harm. For more information go to www.P65Warnings.ca.gov.

WARNING: Always wear appropriate personal hearing and other protection during use. Under some conditions and duration of use, noise from this product may contribute to hearing loss

2- ENG

Page 3

WARNING: This product may not be equipped with a spark-arresting muffler. If the product is not equipped and will be used around flam ma ble ma teri als or on land covered with materials such as agricultural crops, forest, brush, grass or other similar items, then an ap proved spark arrester must be installed and is legally required in the state of California. It is a violation of California statutes section 130050 and/or sec tions 4442 and 4443 of the California Public Re sourc es Code, unless the engine is equipped with a spark arrester, as defined in section 4442, and maintained in ef fec tive work ing order. Spark arresters are also required on some U.S. For est Service land and may also be legally required under other statutes andor di nanc es.

SAVE THESE INSTRUCTIONS

DANGER: RISK OF EXPLOSION OR FIRE

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spilled gas o line and it’s vapors can be come ignited from cigarette sparks, electrical arcing, exhaust gas es and hot engine components such as themuffler.

• Heat will ex pand fuel in the tank which could result in spillage and pos si ble fireexplosion.

• Operating the pressure washer in an ex plo sive en viron ment could re sult in afire.

• Materials placed against or near the pressure washer can in ter fere with its proper ventilation fea tures caus ing overheating and possible ig ni tion of thematerials.

• Muffler exhaust heat can damage paint ed sur fac es, melt any material sen si tive to heat (such as siding, plastic, rub ber, vinyl or the pressure hose, itself), and dam age liveplants.

• Improperly stored fuel could lead to acciden tal ignition. Fuel im prop er ly secured could get into the hands of children or oth er un qual i fiedpersons.

• Use of acids, toxic or cor ro sive chemicals, poisons, in sec ti cides, or any kind of flam ma ble solvent with this product could re sult in se ri ous injury ordeath.

• Shut off en gine and allow it to cool before adding fuel to thetank.

• Use care in fill ing tank to avoid spill ing fuel. Move pressure wash er away from fueling area before start ingen gine.

• Keep maximum fuel level 1/2" (12.7mm) be low bottom of filler neck to allow forexpansion.

• Operate and fuel equipment in wellventilat ed areas free from ob structions. Equip areas with fire extinguisher suit able for gas o linefires.

• Never op er ate pressure wash er in an area containing dry brush orweeds.

• Always keep pressure washer a minimum of 4' (1.2 m) away from surfac es (such as houses, au to mo biles or live plants) that could be damaged from muffler exhaustheat.

• Store fuel in an OSHA approved contain er, in a se cure location away from workarea.

• Do not spray flammableliquids.

3 - ENG

Page 4

DANGER: RISK TO BREATHING (ASPHYXIATION)

WHAT CAN HAPPEN HOW TO PREVENT IT

• Breathing ex haust fumes will cause

• Operate pressure washer in a well-

se ri ous injury or death! En gine exhaust contains carbon mon ox ide, an odorless and deadlygas.

• Some clean ing fluids con tain

• Never op er ate unit in or near a lo ca tion

• Use only clean ing fluids spe cif i cally rec-

substanc es which could cause injury to skin, eyes orlungs.

DANGER: RISK OF FLUID INJECTION AND LACERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Your pressure washer operates at fluid

• Inspect the high pressure hose regularly.

pressures and velocities high enough to penetrate human and animal flesh which could result in amputation or other serious injury. Leaks caused by loose fittings or worn or damaged hoses can result in injection injuries. DO NOT TREAT FLUID INJECTION

• Never touch, grasp or attempt to cover

AS A SIMPLE CUT! See a physician immediately!

• Never place hands in front ofnoz zle.

• Direct spray away from self andothers.

• Make sure hose and fit tings are tightened

• Do not allow hose to contactmuf fler.

• Never attach or remove wand or hose

• When using replacement lances or guns

• Injuries can result if system pressure

• To relieve sys tem pres sure, shut off

is not reduced before attempting maintenance ordisassembly.

• Use only accessories rated equal

ventilated area. Avoid en closed areas such as ga rages, base ments,etc.

occupied by humans oranimals.

om mend ed for high pressure washers. Fol low manufacturers recommendations. Do not use chlorine bleach or any other corrosive compound.

Replace the hose immediately if it is damaged, worn, has melted from contacting the engine, or shows any signs of cracks, bubbles, pinholes, or other leakage. Never grasp a high pressure hose that is leaking ordamaged.

a pinhole or similar water leak on the high pressure hose. The stream of water IS under high pressure and WILL penetrateskin.

and in good condition. Never hold onto the hose or fittings duringop er a tion.

fittings while sys tem ispres sur ized.

with this pressure washer, DO NOT use a lance and/or lance/gun combination that is shorter in length than what was provided with this pressure washer as measured from the nozzle end of the lance to the guntrigger.

engine, turn off water sup ply and pull gun trigger until water stopsflowing.

to or higher than the rating of the pressurewasher.

4- ENG

Page 5

DANGER: RISK OF INJURY FROM SPRAY

WHAT CAN HAPPEN HOW TO PREVENT IT

• High-velocity fluid spray can cause objects to break, projecting particles at highspeed.

• Light or unsecured objects can become hazardousprojectiles.

DANGER: RISK OF UNSAFE OPERATION

WHAT CAN HAPPEN HOW TO PREVENT IT

• Unsafe op er a tion of your pressure wash er could lead to se ri ous in ju ry or death to you orothers.

• If proper starting procedure is not followed, engine can kickback causing serious hand and arminjury.

• The spray gun/wand is a powerful clean ing tool that could look like a toy to achild.

• Reactive force of spray will cause gun/wand to kickback, and could cause the op er a tor to slip or fall or misdirect the spray. Im prop er control of gun/wand can re sult in in ju ries to self and others.

• Always wear ANSI-approved Z87.1 safety glasses. Wear protective clothing to protect against accidentalspraying.

• Never point wand at or spray people oranimals.

• Always secure trigger lock when wand is not in service to prevent accidentaloperation.

• Never permanently secure trigger in pullback (open)position.

• Do not use chlorine bleach or any other corrosivecompound.

• Be come fa mil iar with the op er a tion and con trols of the pressurewasher.

• Keep operating area clear of all persons, pets andobstacles.

• Do not operate the product when fatigued or under the influence of alcohol or drugs. Stay alert at alltimes.

• Never compromise the safety fea tures of thisprod uct.

• Do not op er ate machine with missing, broken or un au tho rizedparts.

• Never leave wand unattended while unit isrunning.

• If engine does not start after two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly until resistance is felt. Then pull cord rapidly to avoid kickback and prevent hand or arminjury.

• Keep chil dren away from the pressure washer at alltimes.

• Do not over reach or stand on an unstable support.

• Do not use pressure washer while standing on a ladder.

• Grip gun/wand firmly with both hands. Expect the gun to kickback whentriggered.

5 - ENG

Page 6

DANGER: RISK OF INJURY OR PROP ER TY DAMAGE WHEN

TRANSPORTING OR STORING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Fuel or oil can leak or spill and could result in fire or breathing hazard. Se rious in ju ry or death can re sult. Fuel or oil leaks will dam age carpet, paint or oth er surfaces in ve hi cles ortrailers.

• Oil could fill the cylinder and damage the engine if the unit is not stored or transported in an upright position.

• If pressure washer is equipped with a fuel shut-off valve, turn the valve to the OFF position before transporting to avoid fuel leaks. If pres sure wash er is not equipped with a fuel shut-off valve, drain the fuel from tank before trans port ing. Only transport fuel in an OSHA-approved container.

• Al ways place pressure washer on a protective mat when transporting to protect against dam age to vehicle fromleaks.

• Always transport and store unit in an upright position. Re move pres sure washer from vehicle immediately upon arrival at yourdestination.

DANGER: RISK OF ELEC TRI CAL SHOCK

WHAT CAN HAPPEN HOW TO PREVENT IT

• Spray di rect ed at elec tri cal outlets or switch es, or ob jects con nect ed to an elec tri cal circuit, could re sult in a fatal electricalshock.

• Unplug any elec tri cal ly op er at ed product before attempting to clean it. Direct spray away from electric out lets andswitches.

DANGER: RISK OF CHEMICAL BURN

WHAT CAN HAPPEN HOW TO PREVENT IT

• Use of acids, toxic or corrosive chemicals, poisons, in sec ti cides, or any kind of flam ma ble solvent with this product could re sult in se ri ous injury ordeath.

6- ENG

• Do not spray ac ids, gasoline, ker o sene, or any other flammable materials with this product. Use only household de ter gents, cleaners and degreasers recommended for use with pres surewashers.

• Wear pro tec tive clothing to protect eyes and skin from con tact with sprayedmaterials.

Page 7

WHAT CAN HAPPEN HOW TO PREVENT IT

WARNING: RISK OF BURSTING

• Over inflation of tires could result in serious injury and property damage.

• High-velocity fluid spray directed at pneumatic tire sidewalls (such as found on automobiles, trailers and the like) could damage the sidewall resulting in serious injury.

WARNING: RISK OF HOT SURFACES

WHAT CAN HAPPEN HOW TO PREVENT IT

• Con tact with hot sur fac es, such as engine exhaust com po nents, could result in se ri ousburn.

• Use a tire pressure gauge to check the tires pressure before each use and while inflating tires; see the tire sidewall for the correct tire pressure.

NOTE:

Air tanks, compressors and similar equipment used to inflate tires can fill small tires similar to these very rapidly. Adjust pressure regulator on air supply to no more than the rating of the tire pressure. Add air in small increments and frequently use the tire gauge to prevent overinflation.

• On pressure washers rated above 1600 PSI (11032 kPa) use the widest fan spray (40º nozzle) and keep the spray a minimum of 8" (20 cm) from the pneumatic tire sidewall. Do not aim spray directly at the joint between the tire and rim.

• During op er a tion, touch only the control surfaces of the pres sure washer. Keep children away from the pres sure washer at all times. They may not be able to recognize the haz ards of thisproduct.

WARNING: RISK OF INJURY FROM LIFTING

WHAT CAN HAPPEN HOW TO PREVENT IT

• Serious injury can result from attempting to lift too heavy anobject.

SAVE THESE INSTRUCTIONS

FOR FUTURE USE

7 - ENG

• The pressure washer is too heavy to be lifted by one person. Obtain assistance from others beforelifting.

Page 8

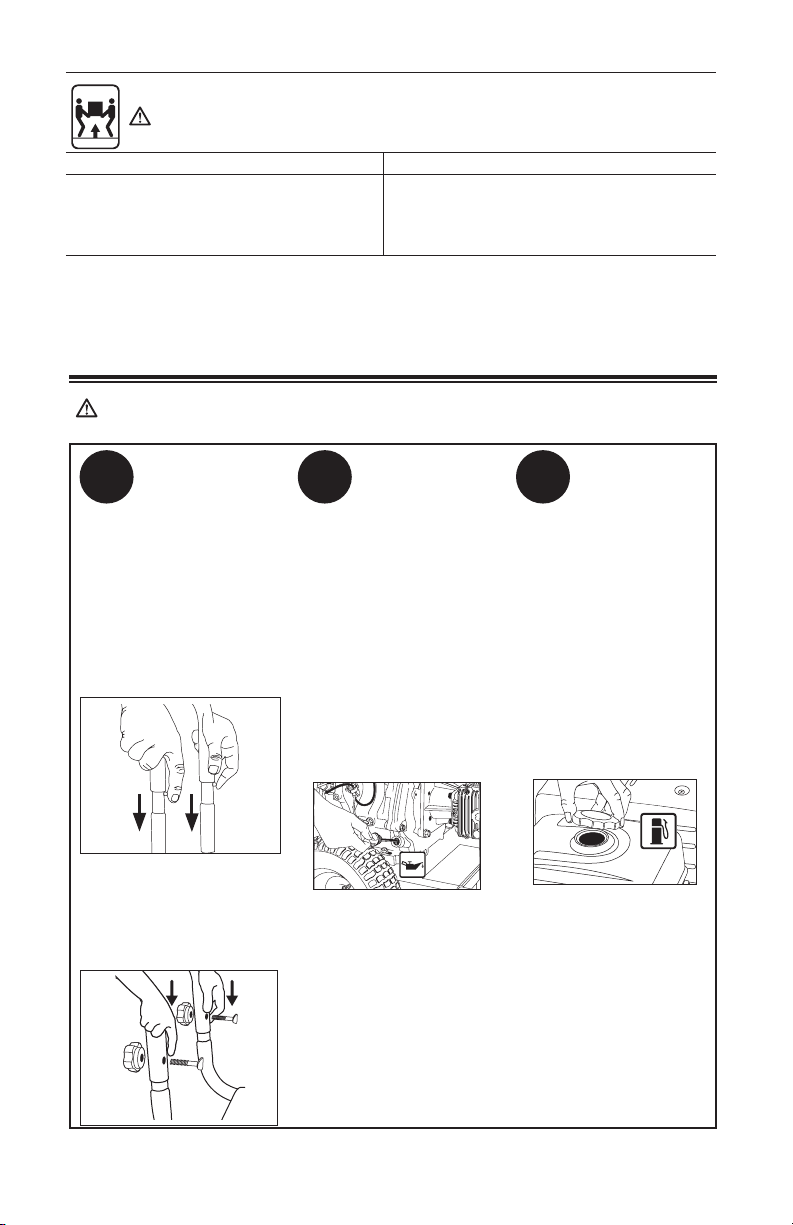

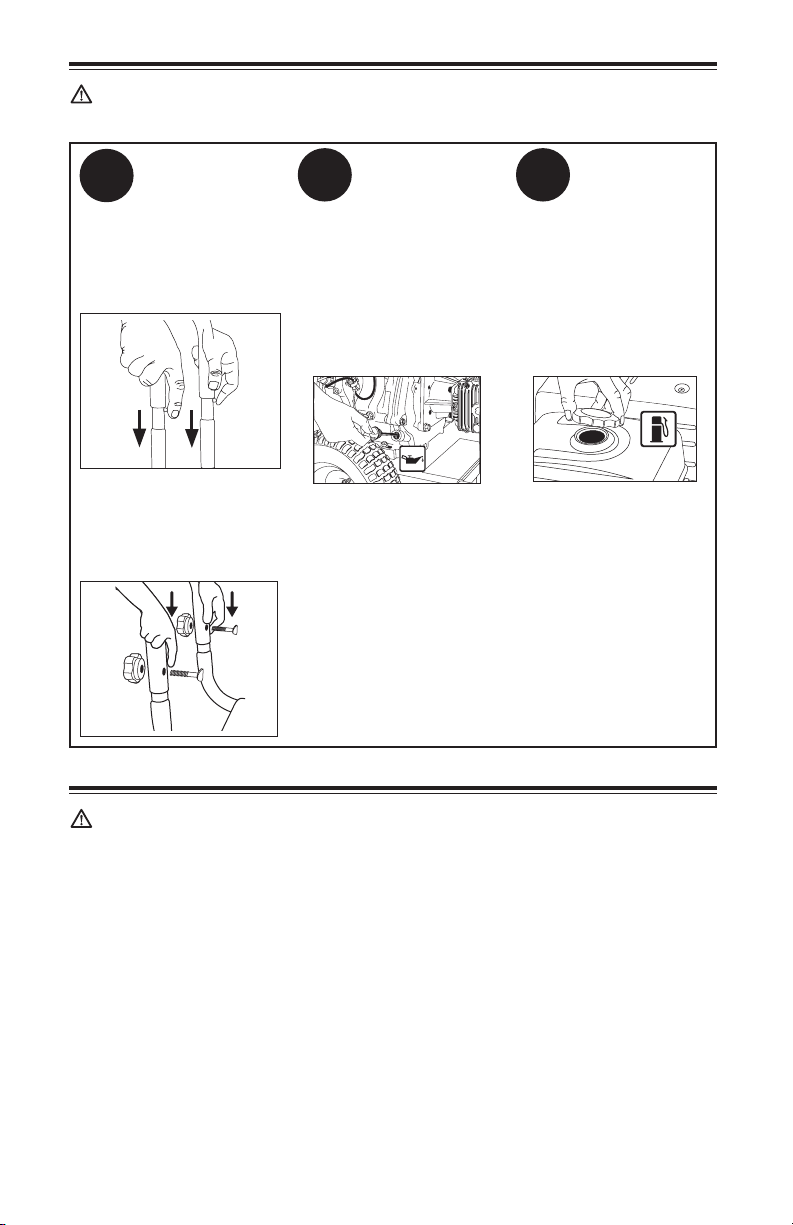

QUICK SETUP GUIDE

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before operating pressurewasher.

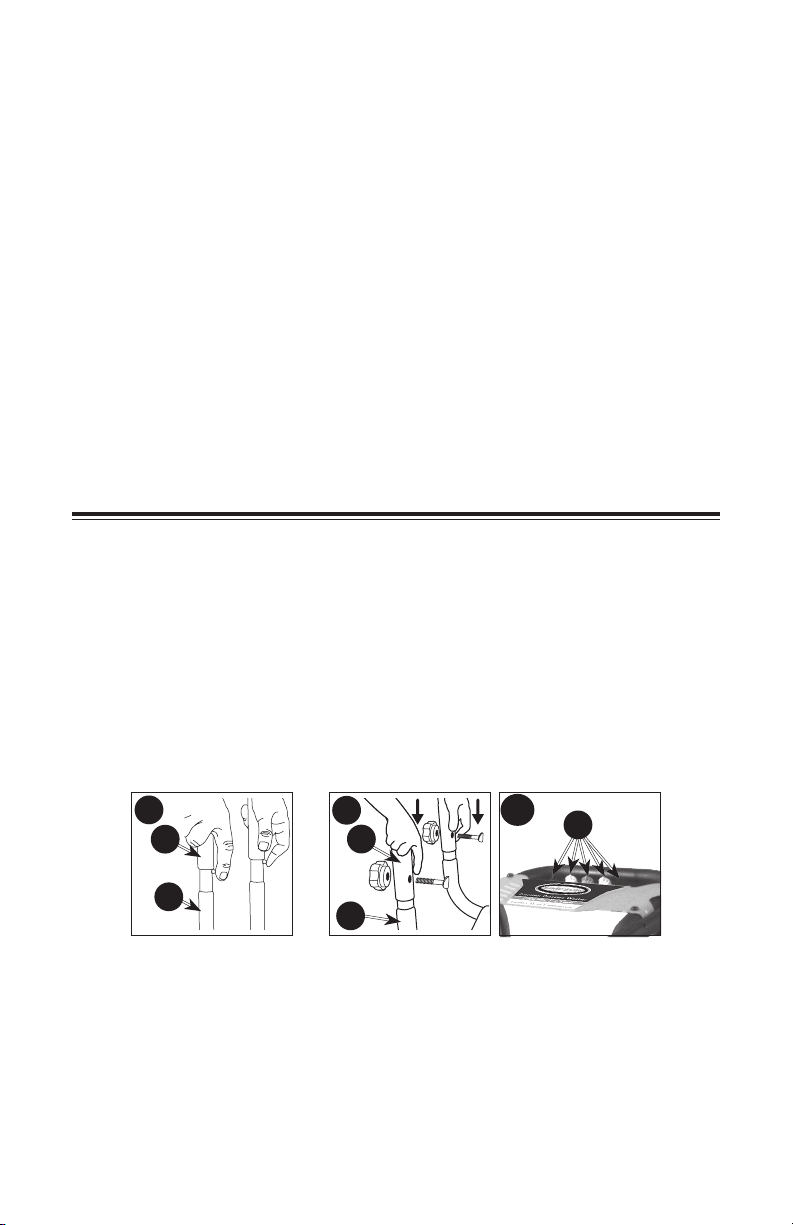

Install the Handle

onto frame, depress the snap buttons, and slide the handle assembly onto the frame until snap buttons snap intoplace.

Slide the handle assembly onto the frame and secure with saddle bolts and knobs.

Place handle

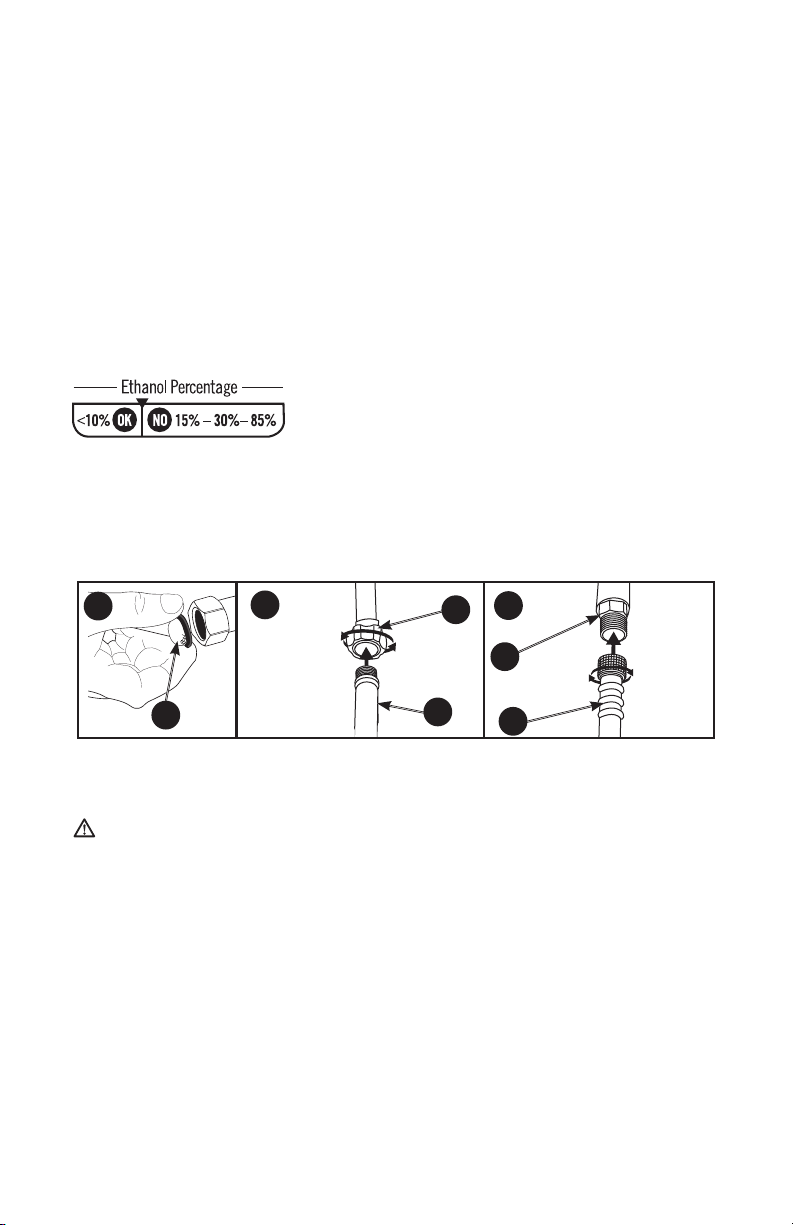

Add Gasoline

In a well ventilated outdoor

Add/Check Oil

The engine is

oil. Before starting engine,

shipped without

add the oil. Check oil level prior to each use. Refer to Engine Owner’s Manual for completeprocedure.

IMPORTANT: Ethanol ShieldTM (sold separately) is a fuel stabilizer that helps eliminate and prevent ethanol related problems in power equipment. Follow the instructions on the container and add to thegasoline.

area add fresh, high quality, unleaded gasoline with a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine. Refer to Engine Owner’s Manual for completeprocedure.

QUICK START GUIDE

DANGER:

• Never run engine indoors or in enclosed, poorly ventilated areas. Engine exhaust contains carbon monoxide, an odorless and deadlygas.

• Risk of fluid injection and laceration. When using the high-pressure setting, DO NOT allow the high-pressure spray to come in contact with unprotected skin, eyes or with any pets or animals. Serious injury willoccur.

8- ENG

Page 9

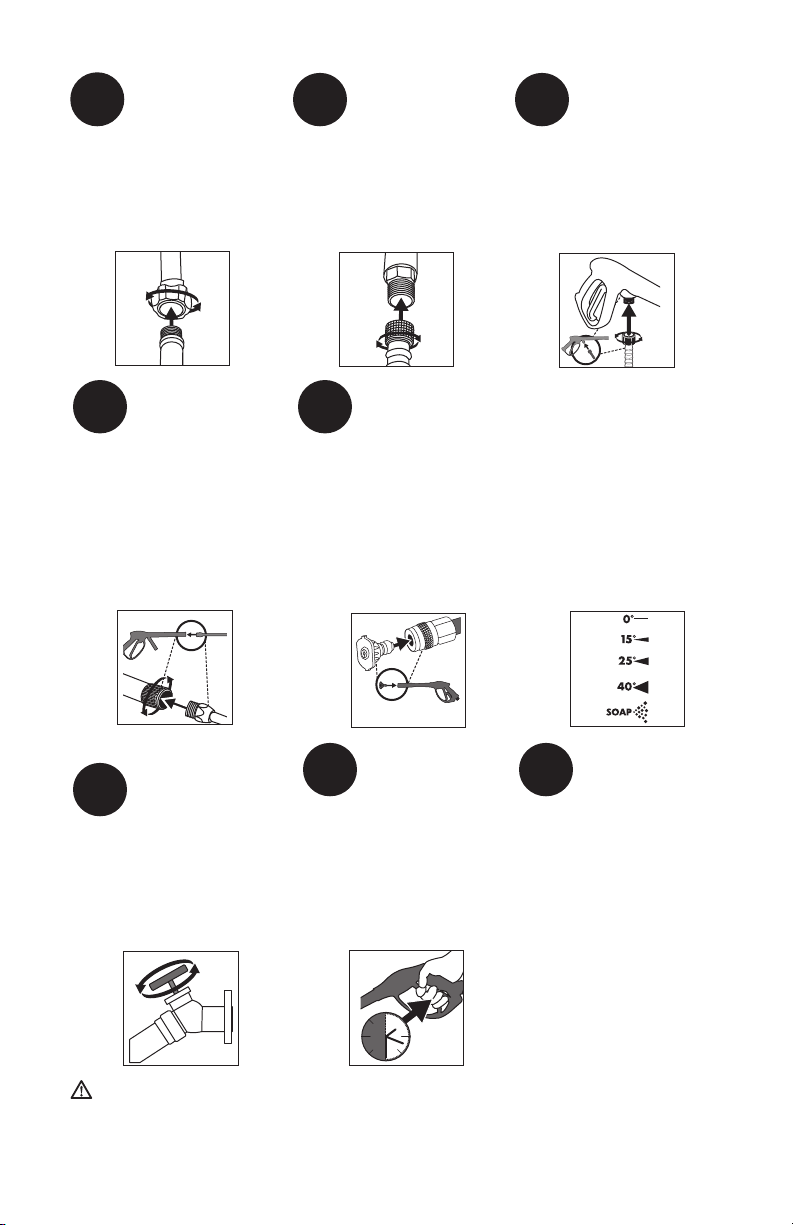

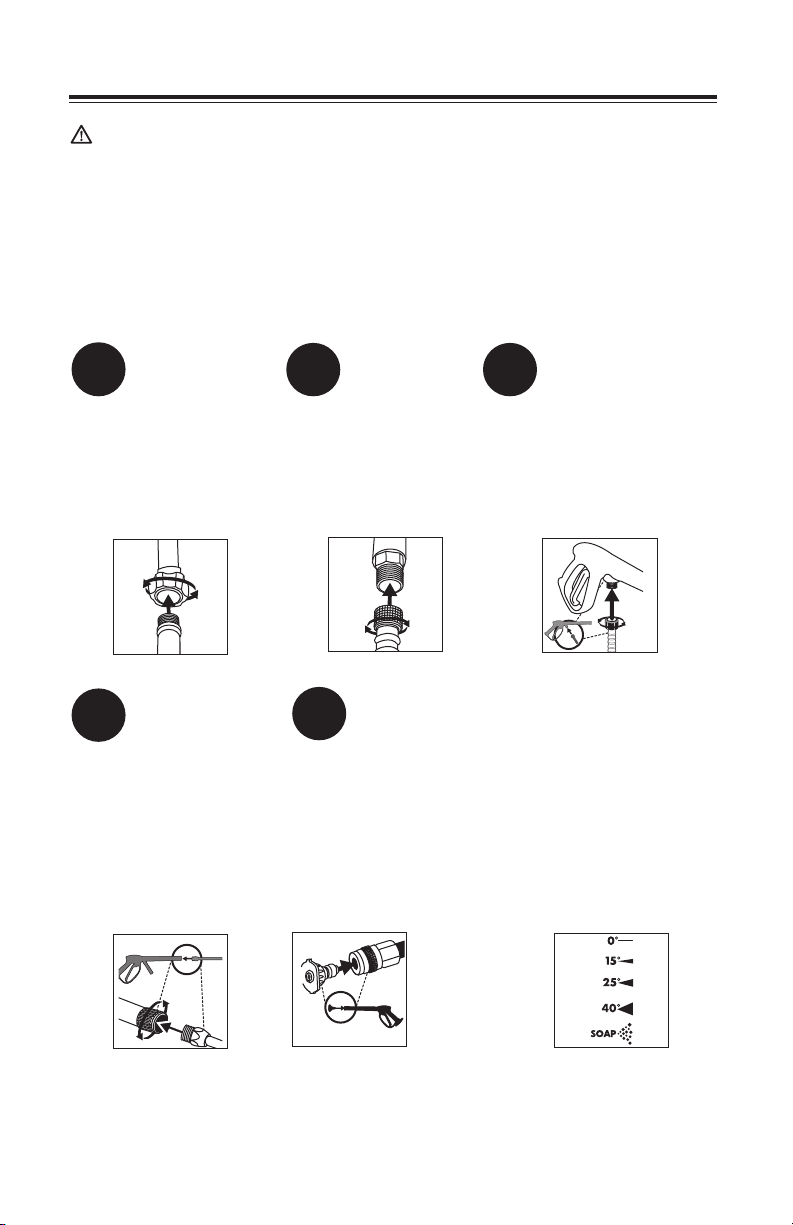

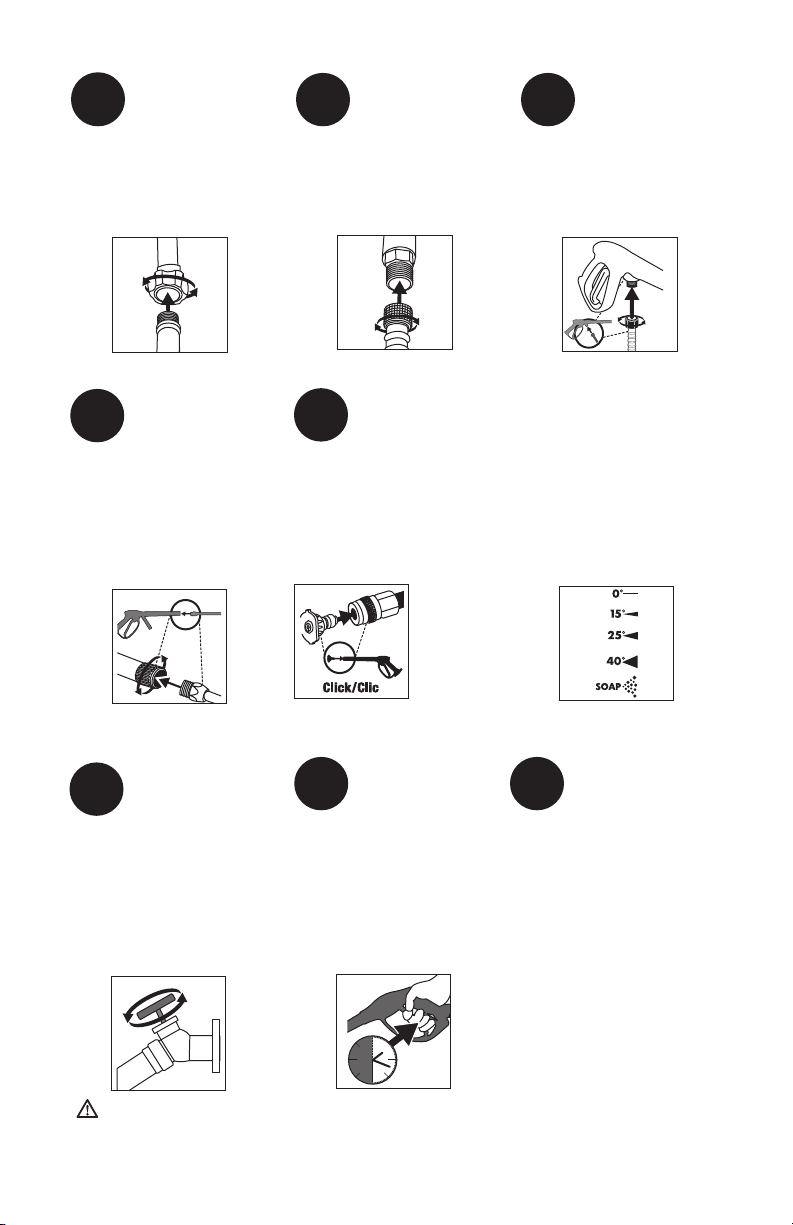

Connect Garden Hose to

Pump

Thread the garden hose to the pumpinlet.

Connect High Pressure Hose

to Pump

Connect the high pressure hose to the pumpoutlet.

Connect High Pressure Hose

to Spray Gun

Thread the other end of the high pressure hose to the spray gun.

Connect Spray Wand to Spray

Gun

Thread the spray wand into the end of the spraygun.

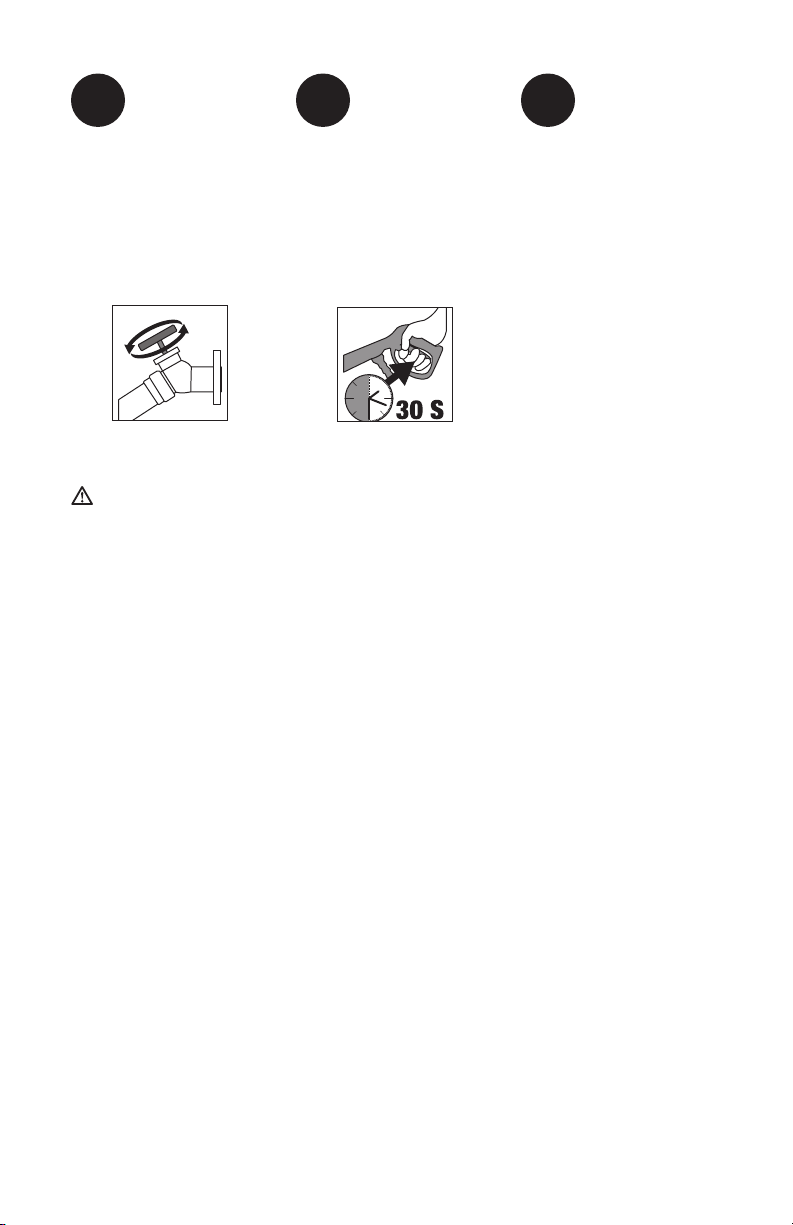

Turn Water Faucet

Completely On

Do not run the unit without water supply connected and turned on. Use Cold WaterOnly.

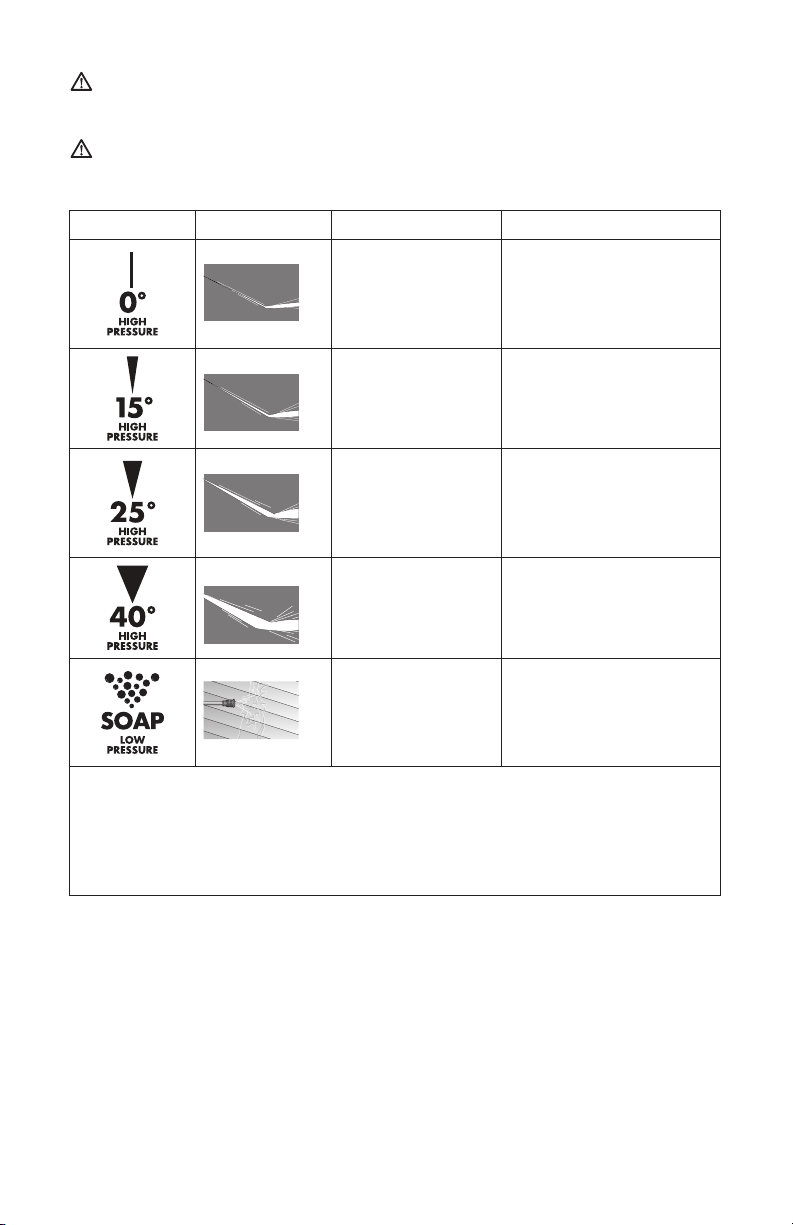

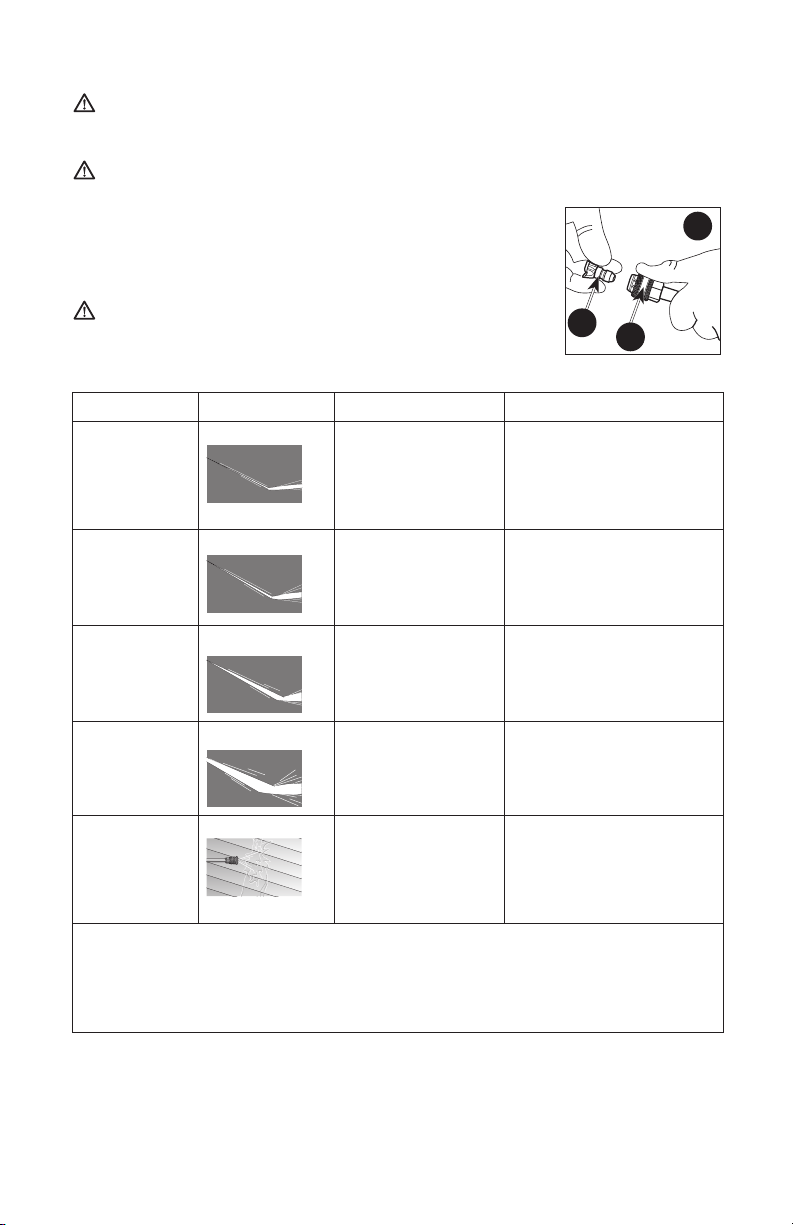

(if equipped) QC Nozzles

Nozzles to Spray Wand

Pull quick connect coupler back and insert nozzle. Release quick connect coupler and twist nozzle to make sure it is secure incoupler.

air from pump and high pressure hose by depressing trigger until a steady stream of water is present. Approximately 30seconds.

Connect QC

Release Air from System

Release all

(if equipped) 5 n 1 Nozzle

Select a spray pattern

Rotate the spray selector to the desired setting

Start engine. See Engine Owner's

Manual for correct procedure.

30 S

WARNING: This Guide is not a substitute for reading the operator's manual.

User must read and understand operator's manual before using thisproduct.

9 - ENG

Page 10

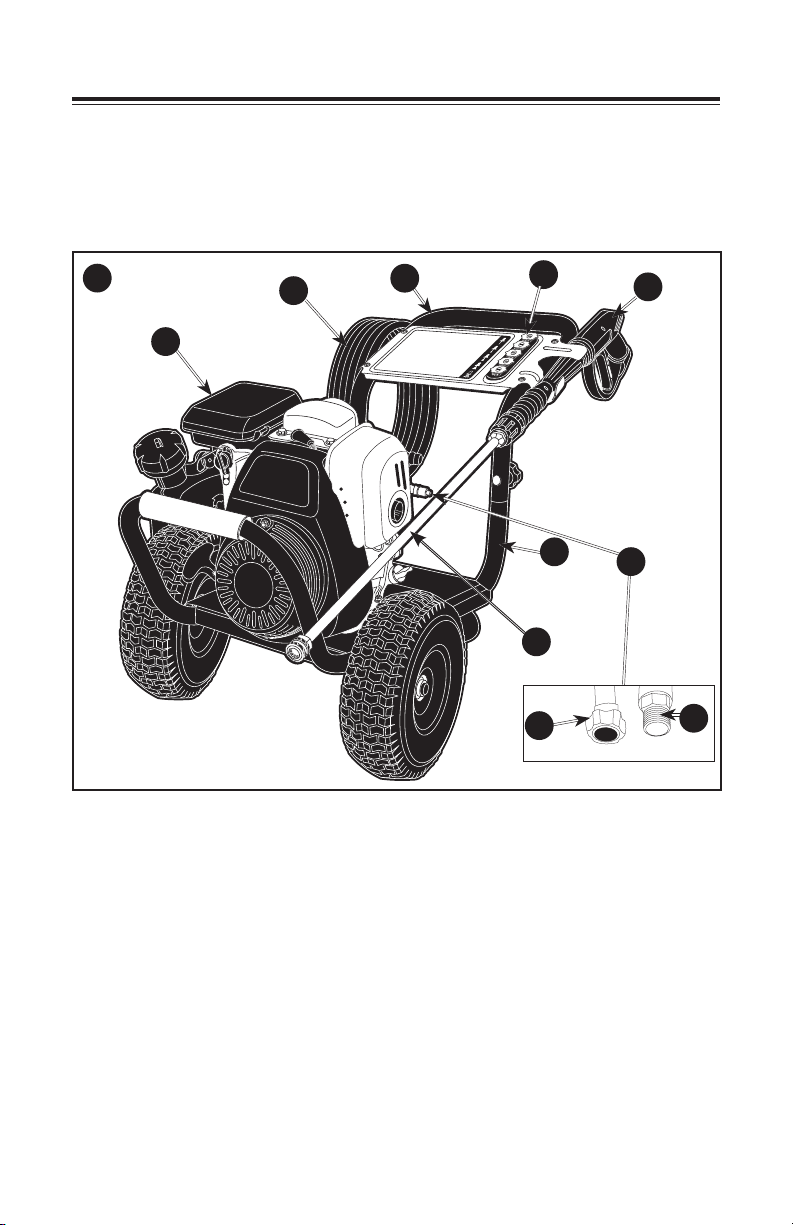

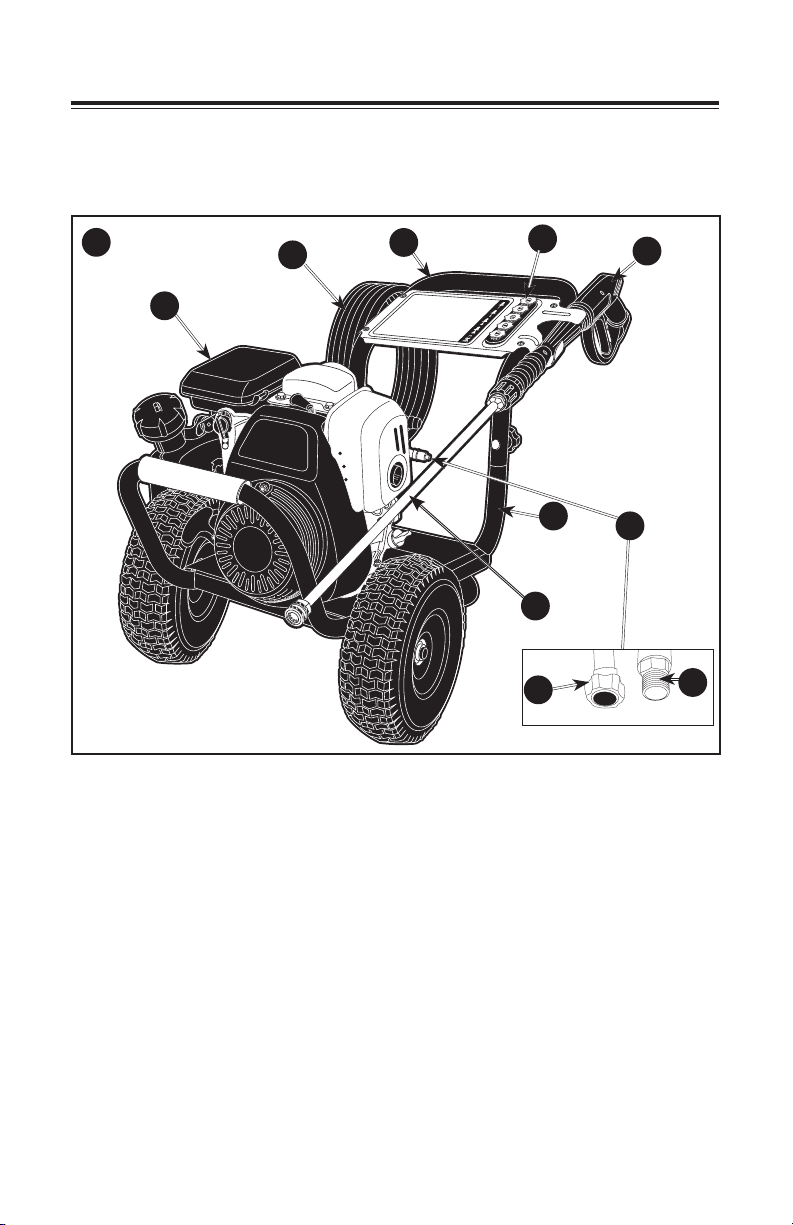

GET TO KNOW THE PRESSURE WASHER

NOTE: Photographs and line drawings used in this manual are for reference only and do not represent a specificmodel.

Compare the illustrations with your unit to familiarize yourself with the location of various controls and adjustments. Save this manual for future reference.

BASIC ELEMENTS OF A PRESSURE WASHER (FIG. 1)

A. High Pressure Pump: Increases the pressure of the watersupply. B. Engine: Drives the high pressure pump. Refer to the Engine Owner's Manual

for location and operation of enginecontrols.

C. High Pressure Hose: Carries the pressurized water from the pump to the gun

and spray wand.

D. Spray Gun: Connects with spray wand to control water flow rate, direction

andpressure.

E. Spray Wand: See How To Use Spray Wand instructions in Operationsection. F. Detergent Siphon Hose (not shown)

into the pump to mix with the water. See

Solvents

instructions in

Operation

G. Handle H. Frame I. Pump Outlet J. Pump Inlet

(if equipped)

: Feeds cleaning agents

How To Apply Chemicals/Cleaning

section.

10- ENG

Page 11

K. Quick Connect Nozzles OR 5n1 Multi-tip Nozzle (not shown) (if equipped) L. Detergent Tank (if equipped): Feeds cleaning agents into the pump to mix

with the water. See How To Apply Chemicals/Cleaning Solvents instructions in Operationsection

BASIC ELEMENTS OF AN ENGINE

Refer to the Engine Owner's Manual for location and operation of enginecontrols. Choke Control: Opens and closes carburetor chokevalve. Starter Grip: Pulling starter grip operates recoil starter to crankengine. Engine Switch: Enables and disables ignitionsystem.

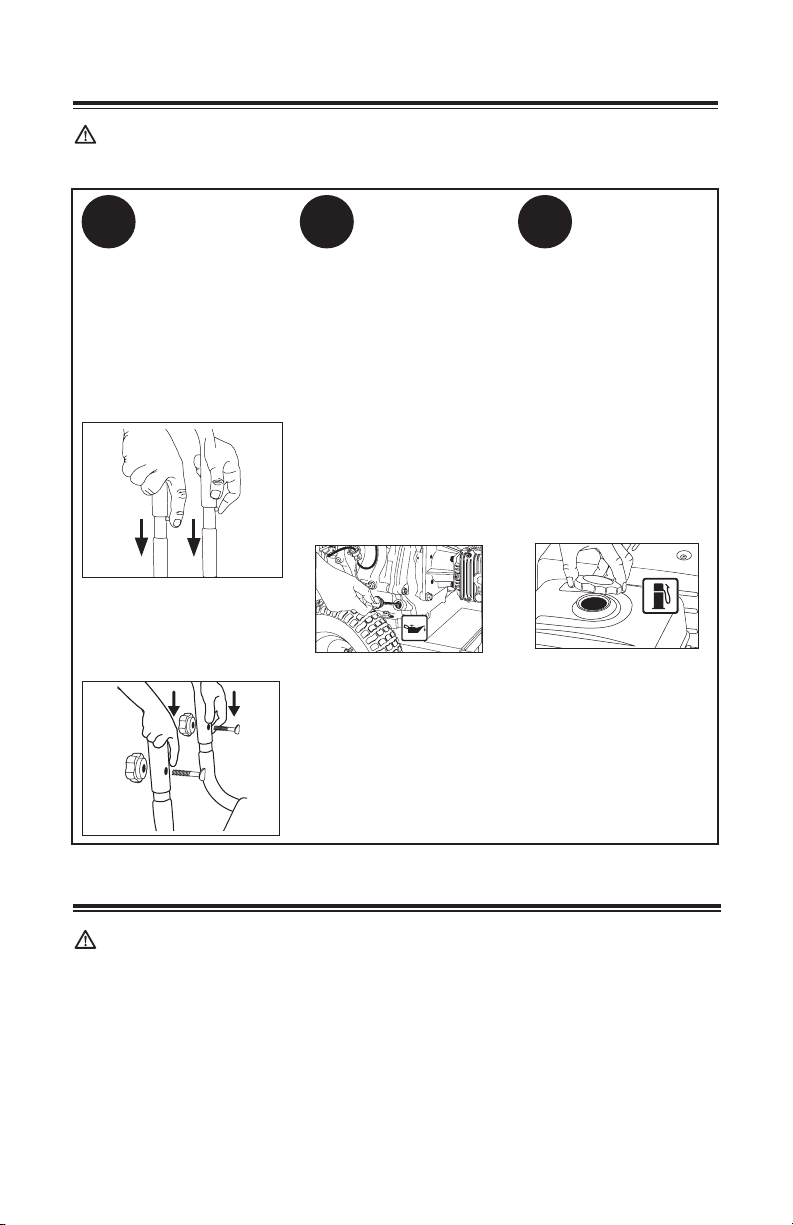

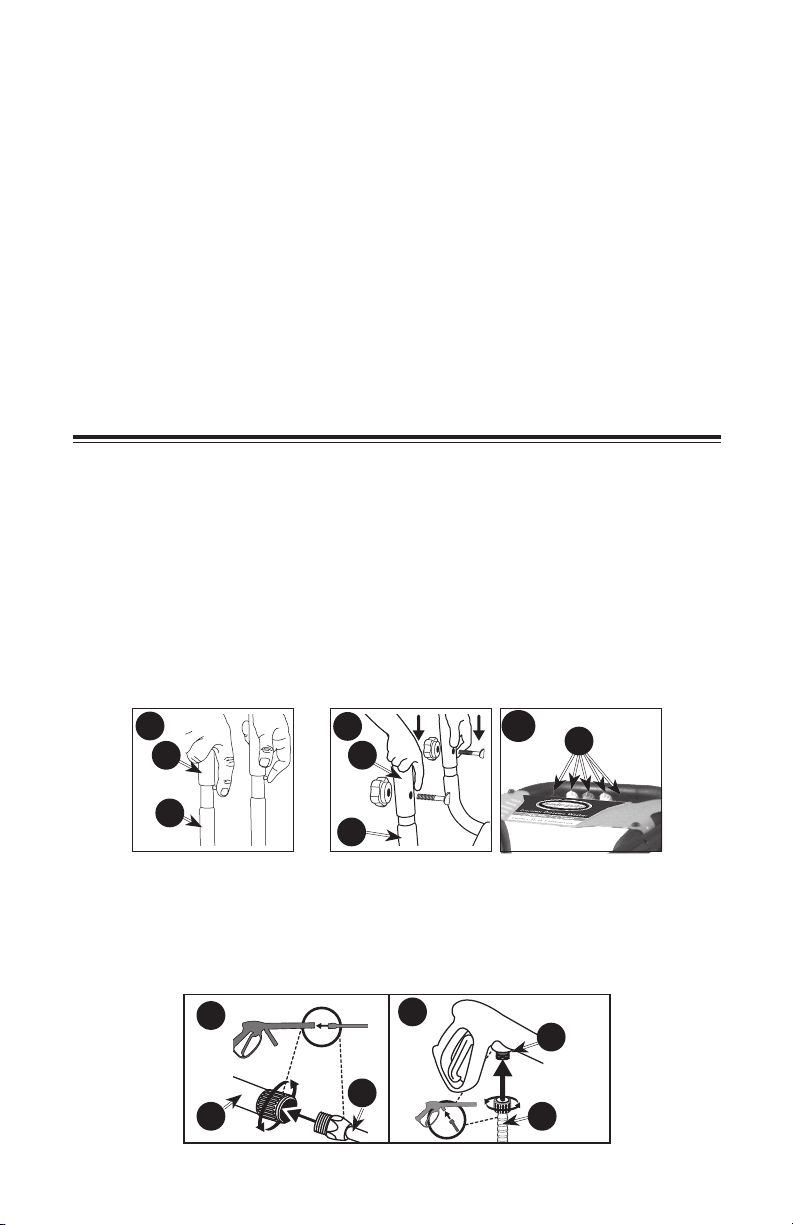

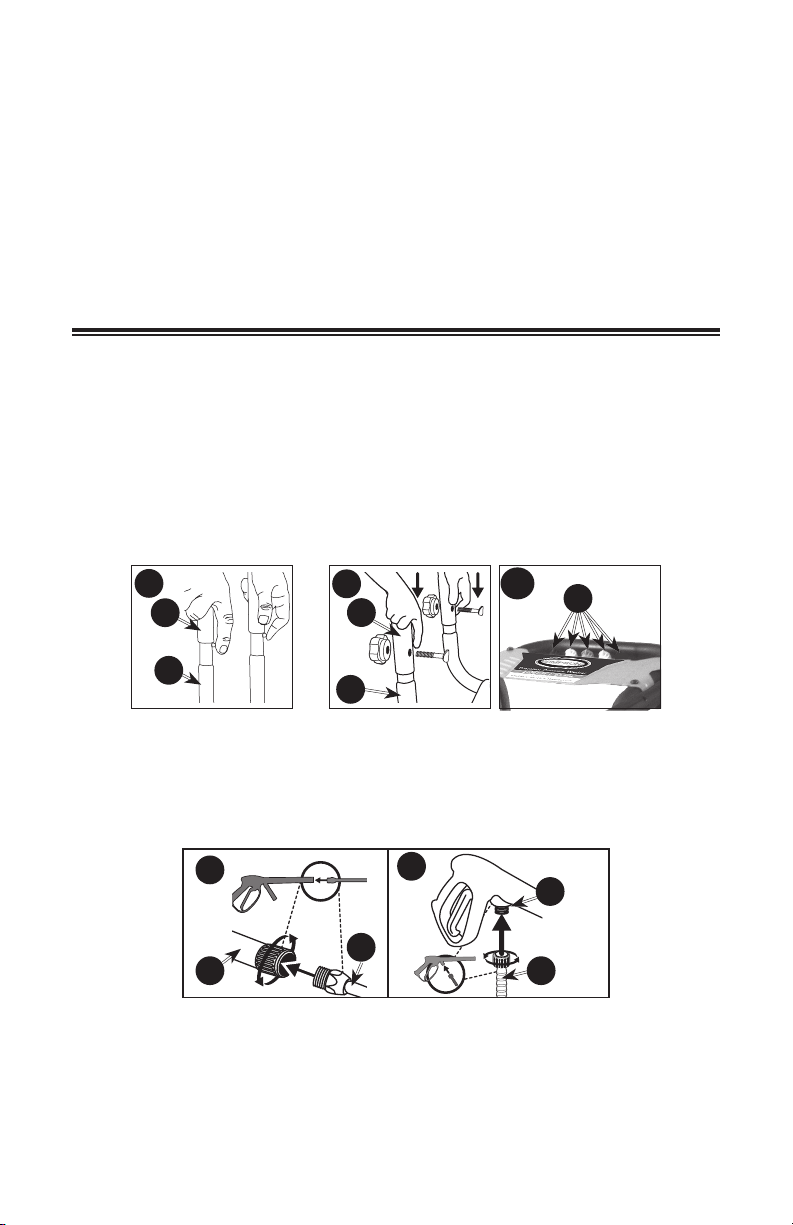

ASSEMBLY INSTRUCTIONS (FIG. 2–4)

1. Locate and remove all loose parts from thecarton.

2. Cut four corners of the carton from top to bottom and lay the panelsflat.

(Figure 2) Place handle (G) onto frame (H), depress the snap buttons, and slide the handle assembly onto the frame until snap buttons snap intoplace.

OR (Figure 2A) Slide the handle assembly (G) onto the frame (H) and secure with

saddle bolts and knobs.

NOTICE: Risk of personal injury. Avoid placing hands between handle and frame when assembling to preventpinching.

4. (if equipped) Remove the colored quick-connect nozzles (K) from the plastic

bag and insert them into correct grommet on the nozzle holder. Nozzles are color coded to match colored nozzles on label.

5. Connect wand (E) to gun (D). Tightensecurely.

6. Attach high pressure hose (C) to gun (D). Tightense cure ly.

NOTICE: The engine is shipped without oil. Before starting engine, add the oil provided. Damage to the engine will occur if the engine is run without oil, this damage will not be covered underwarranty.

NOTE: The pump on this unit is maintenance free and requires no oil. If there is a problem with the pump, contact our Customer Service Group on www.simpsoncleaning.com as soon aspossible.

11 - ENG

Page 12

OPERATION

PRESSURE WASHER TERMINOLOGY

PSI: Pounds per Square Inch. The unit of measure for water pressure. Also used for air pressure, hydraulic pressure, etc.

PSI*: Pounds per Square Inch. The unit of measure for water pressure. Also used for air pressure, hydraulic pressure, etc.

GPM*: Gallons per Minute. The unit of measure for the flow rate of water.

* Rated Pressure and Rated Water Flow is within manufacturing tolerance of

(+/- 10%).

Bypass Mode: Allows water to re-circulate within the pump when the gun trigger is not pulled. This feature allows the operator to release the trigger gun and reposition themselves without having to turn the engine off in between cleaningactions.

WARNING: Do not allow the unit to run for more than two minutes without the gun trigger being pulled. This could cause overheating and damage to the pump. When the temperature inside the pump rises too high, the thermal relief valve will open and release a spray of water from the pump to lower the internal temperature. The valve will thenclose.

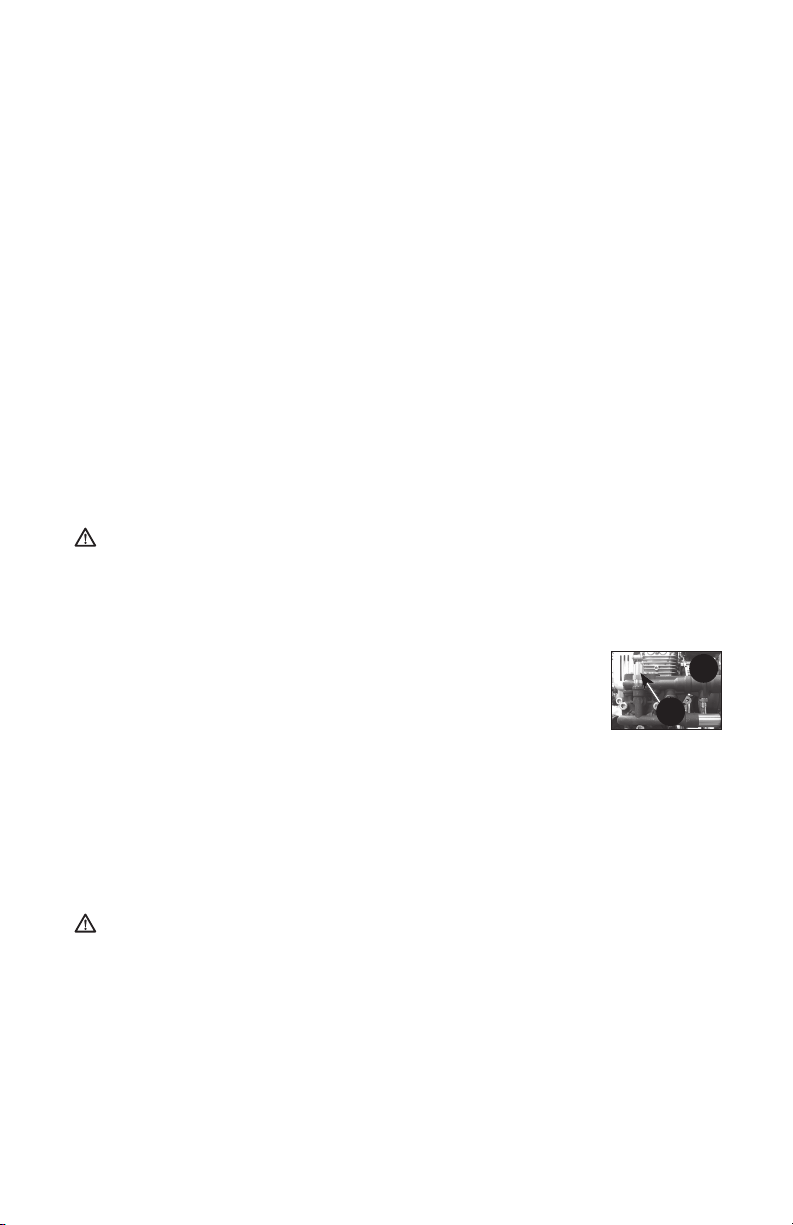

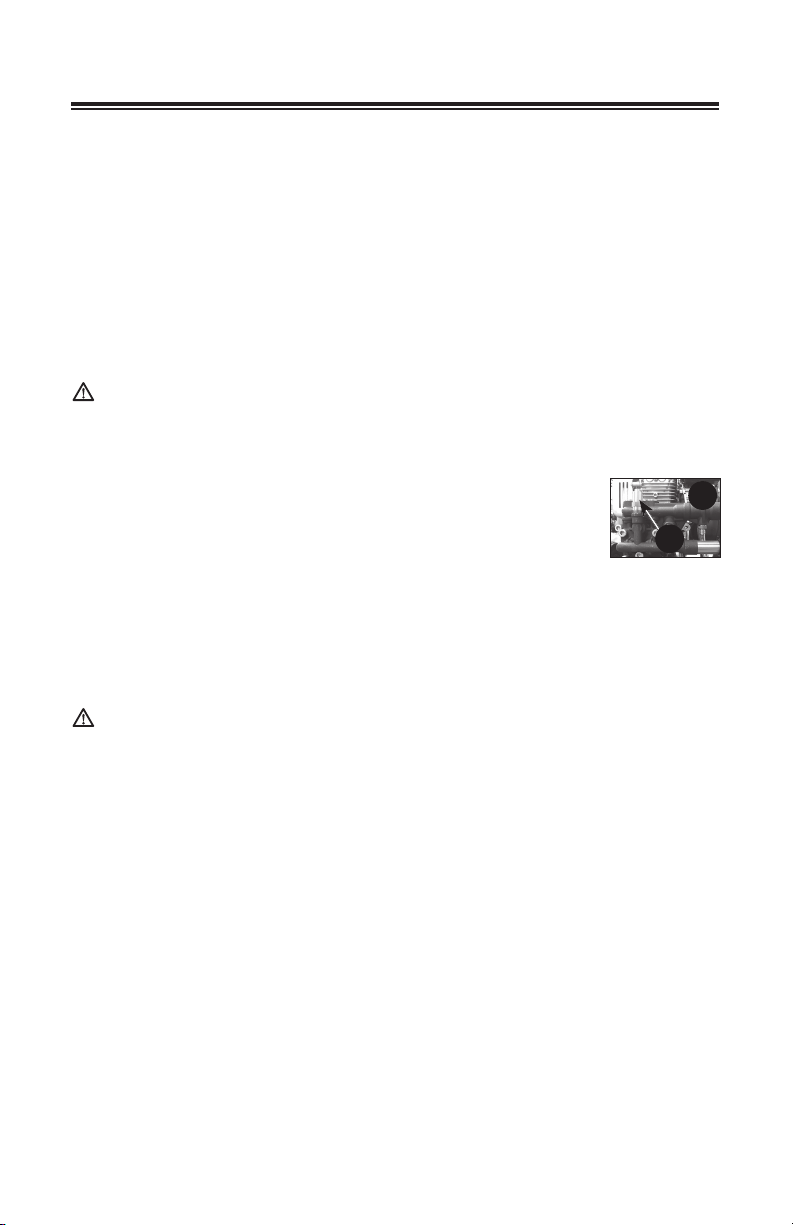

Thermal Relief Valve (P, Fig. 5): When the temperature inside the pump rises too high, this valve will open and release a gush of water in an effort to lower the temperature inside the pump. The valve will thenclose. NOTE: Thermal relief valve location will vary depending on the pump type.

Detergent Injection System: Mixes cleaners or cleaning solvents with the water to improve cleaning effectiveness.

Water Supply: All pressure washers must have a source of water. The minimum requirements for a water supply are 20 PSI and 5 Gallons Per Minute. If your water source is a well, the garden hose length can only be 30ft. (9m) max.

WARNING: To reduce the possibility of contamination always protect against backflow when connected to a potable watersystem.

PRESSURE WASHER OPERATING FEATURES

PRESSURE ADJUSTMENTS

The pressure setting is preset at the factory to achieve op ti mum pres sure and cleaning. If you need to lower the pres sure, it can be accomplished by these methods.

1. Back away from the sur face to be cleaned. The further away you are, the

less the pressure will be on the surface to becleaned.

2. Change to the 40˚ nozzle (white). This nozzle delivers a less powerful stream

of water and a wider spray pattern. Refer to How To Use SprayWand.

NOTICE: DO NOT attempt to increase pump pressure. A higher pressure setting than the factory set pressure may damagepump.

HOW TO USE SPRAY WAND (IF EQUIPPED WITH QC NOZZLES)

The nozzles for the spray wand are stored in the nozzle holder on the panel assembly. Colors on the panel identify nozzle location and spray pattern. Refer to the following chart to choose the correct nozzle for the job to beperformed.

12- ENG

Page 13

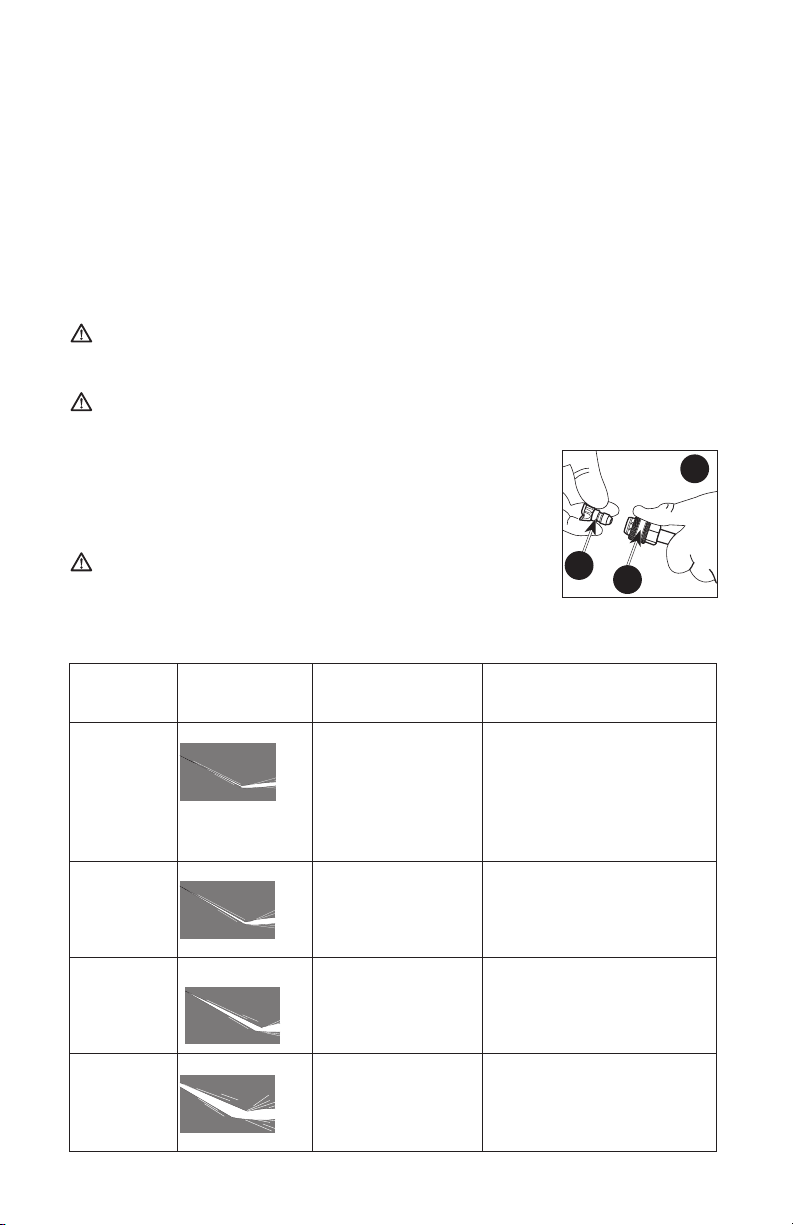

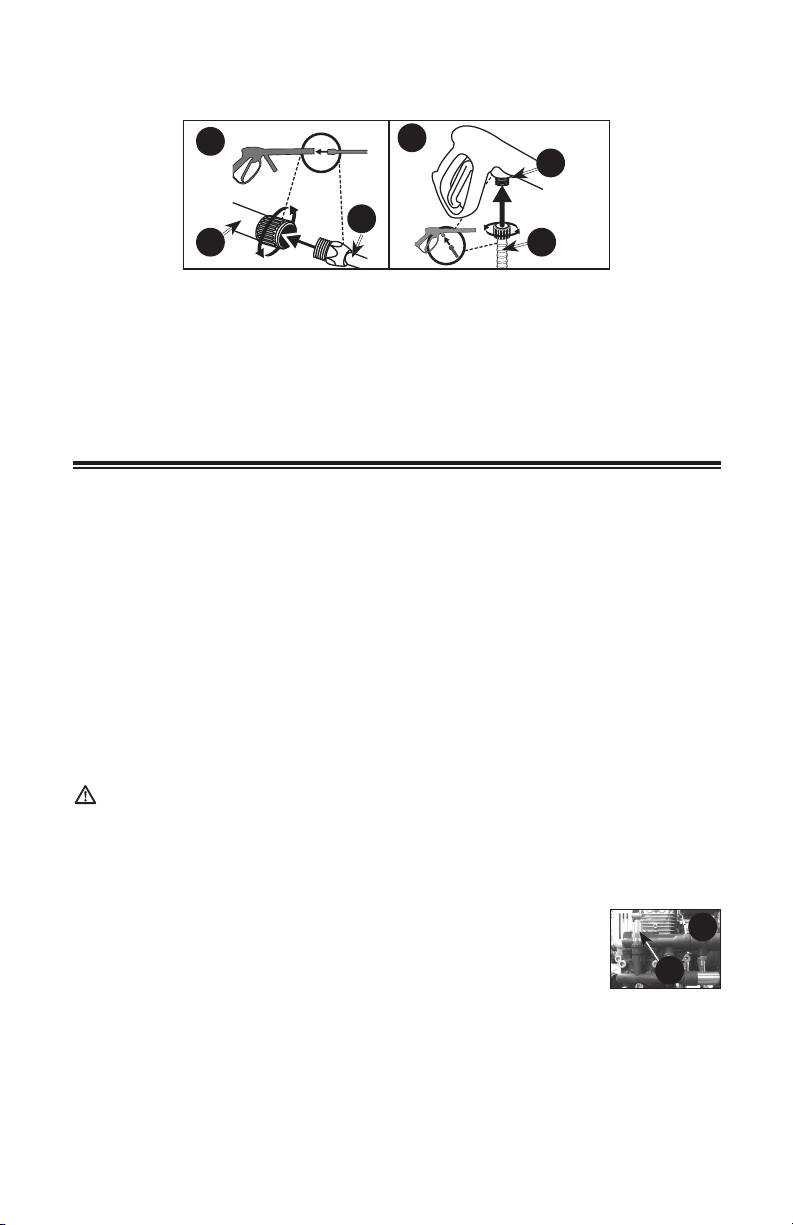

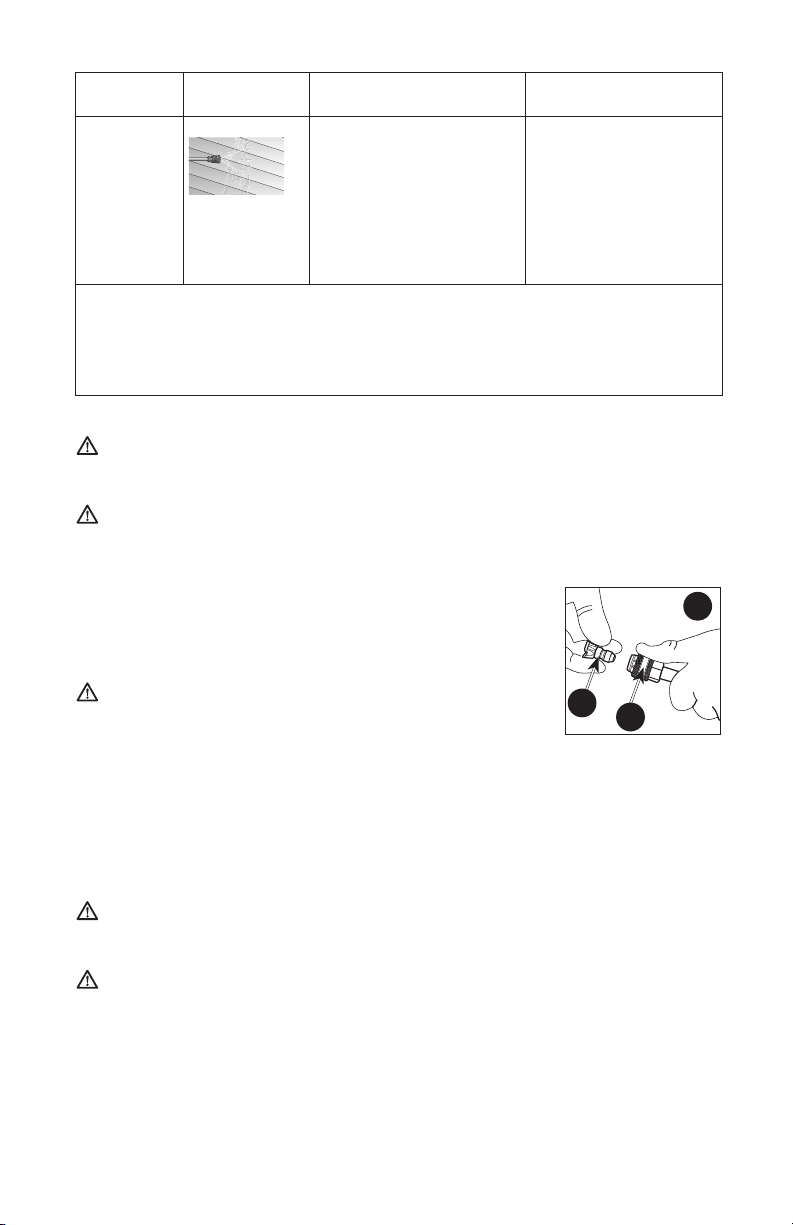

CHANGING NOZZLES ON SPRAY WAND (FIG. 6)

DANGER: Risk of fluid injection. Do not direct discharge stream toward

persons, unprotected skin, eyes or any pets or animals. Serious injury willoccur.

WARNING: Flying objects could cause risk of serious injury. Do not

attempt to change nozzles while pressure washer is running. Turn engine off before changingnozzles.

1. Pull quick-connect coupler (E) back and insert nozzle (K).

2. Release quick-connect coupler and twist nozzle to make sure it is secure incoupler.

WARNING: Flying object could cause risk of serious injury. Ensure nozzle is completely inserted in quickconnect socket and quick-connect collar is fully engaged

(forward) before squeezing guntrigger.

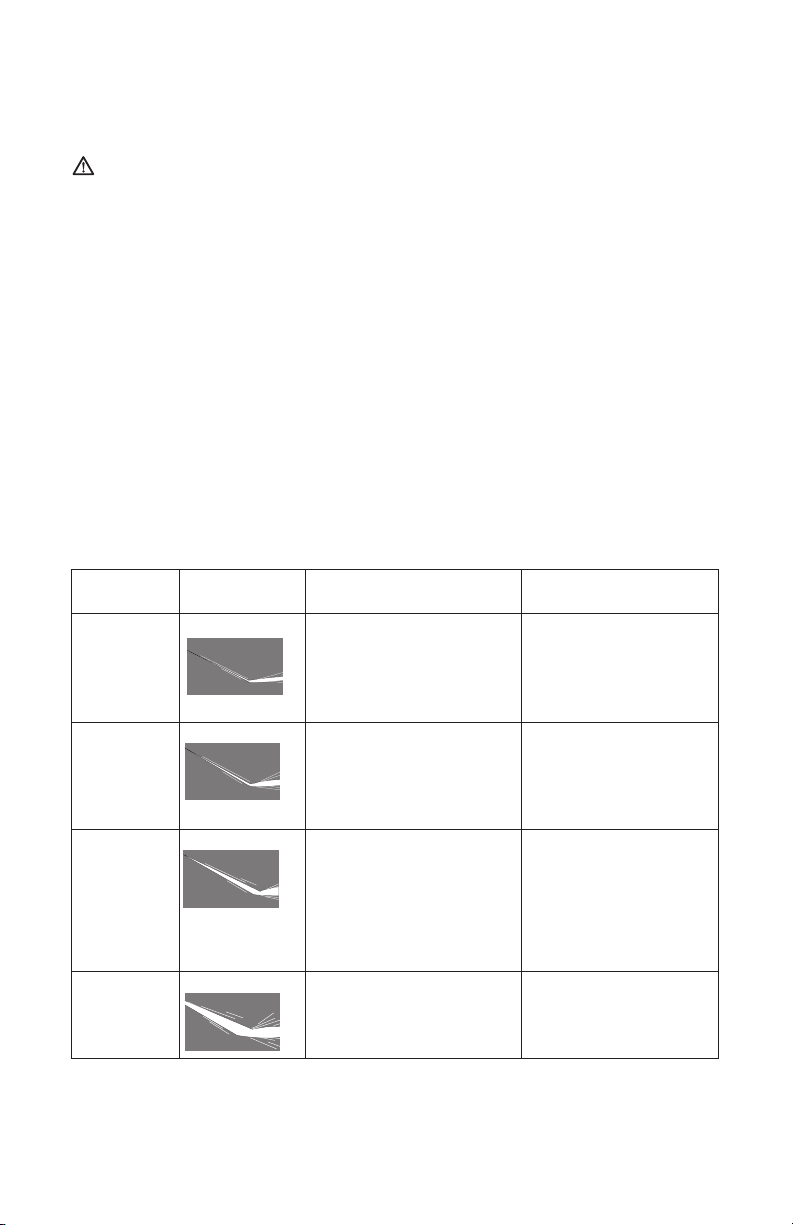

NOZZLE COLOR SPRAY PATTERN USES SURFACES*

Red

0˚

powerful pinpoint for spot cleaning of hard, unpainted surfaces or for

unpainted metal or concrete;

DO NOT use on wood

high reach areas

Yellow

15˚

intense cleaning of unpainted hard surfaces

grills, driveways, concrete or brick walkways, unpainted brick or stucco

25˚

Green

40˚

White

low pressure

Black

intense cleaning of larger areas

cleaning of painted or delicate surfaces

applies cleaning solutions

metal, concrete or wood

Auto/RV, marine, wood, painted brick and stucco, vinyl, painted siding

Low pressure spray is safe on all surfaces. Always verify compatibility of cleaning solution prior touse.

*NOTICE: The high pressure spray from your pressure washer is capable of causing damage to surfaces such as wood, glass, automobile paint, auto striping and trim, and delicate objects such as flowers and shrubs. Before spraying, check the item to be cleaned to assure yourself that it is strong enough to resist damage from the force of the spray.

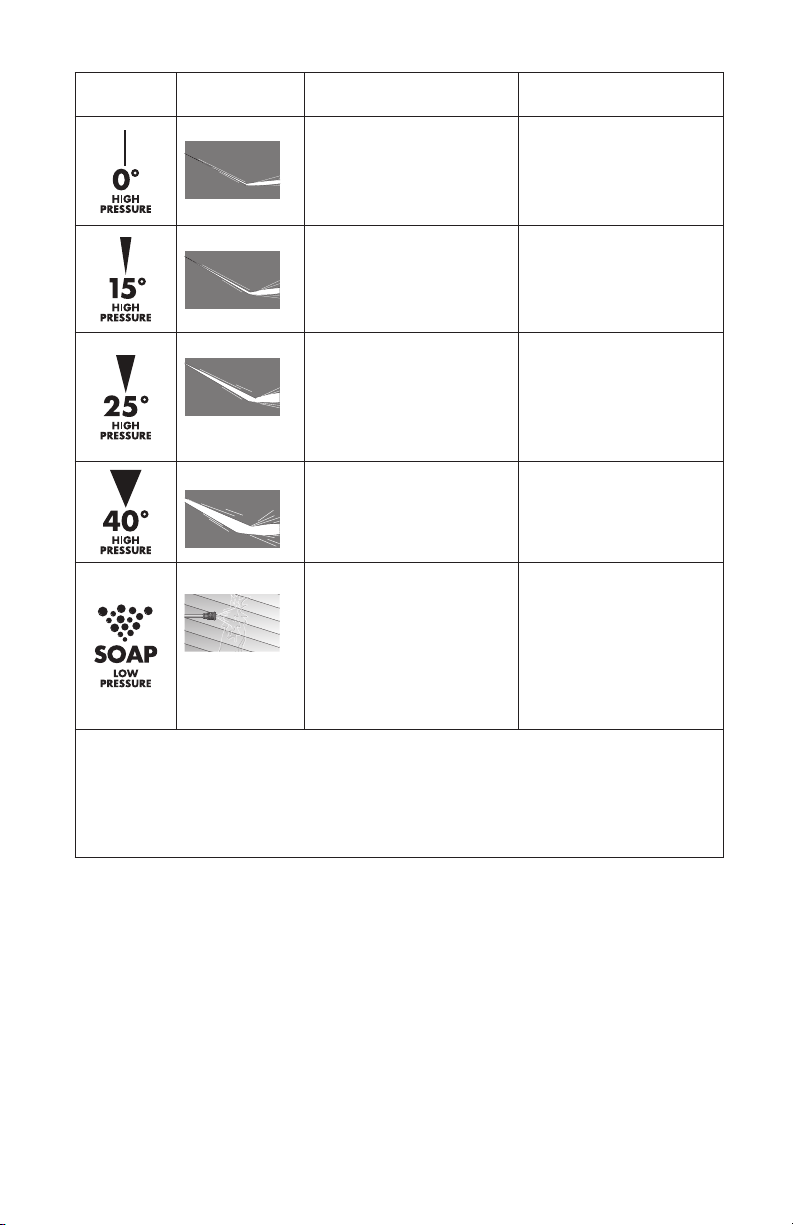

HOW TO USE SPRAY WAND (IF EQUIPPED WITH 5N1 NOZZLE)

There are five spray pattern settings located on the 5n1 Multi-tip Nozzle. To select a spray pattern, rotate the spray selector to the desired setting. Refer to the following chart to choose the correct nozzle for the job to beperformed.

13 - ENG

Page 14

DANGER: Risk of fluid injection. Do not direct discharge stream toward persons, unprotected skin, eyes or any pets or animals. Serious injury willoccur.

WARNING: Flying objects could cause risk of serious injury. Do not attempt to change nozzles while pressure washer is running. Turn engine off before changingnozzles.

NOZZLE SPRAY PATTERN USES SURFACES*

powerful pinpoint for spot cleaning of hard, unpainted surfaces or for

unpainted metal or concrete;

DO NOT use on wood

high reach areas intense cleaning

of unpainted hard surfaces

grills, driveways, concrete or brick walkways, unpainted brick or stucco

standard cleaning nozzle for most applications

yard tools, sidewalks, lawn furniture, unpainted siding, stucco, gutters and eaves, concrete, brick surfaces

cleaning of painted or delicate surfaces

low pressure applies cleaning

solutions

auto/RV, marine, wood, painted brick and stucco, vinyl, painted siding

Low pressure spray is safe on all surfaces. Always verify compatibility of cleaning solution prior touse.

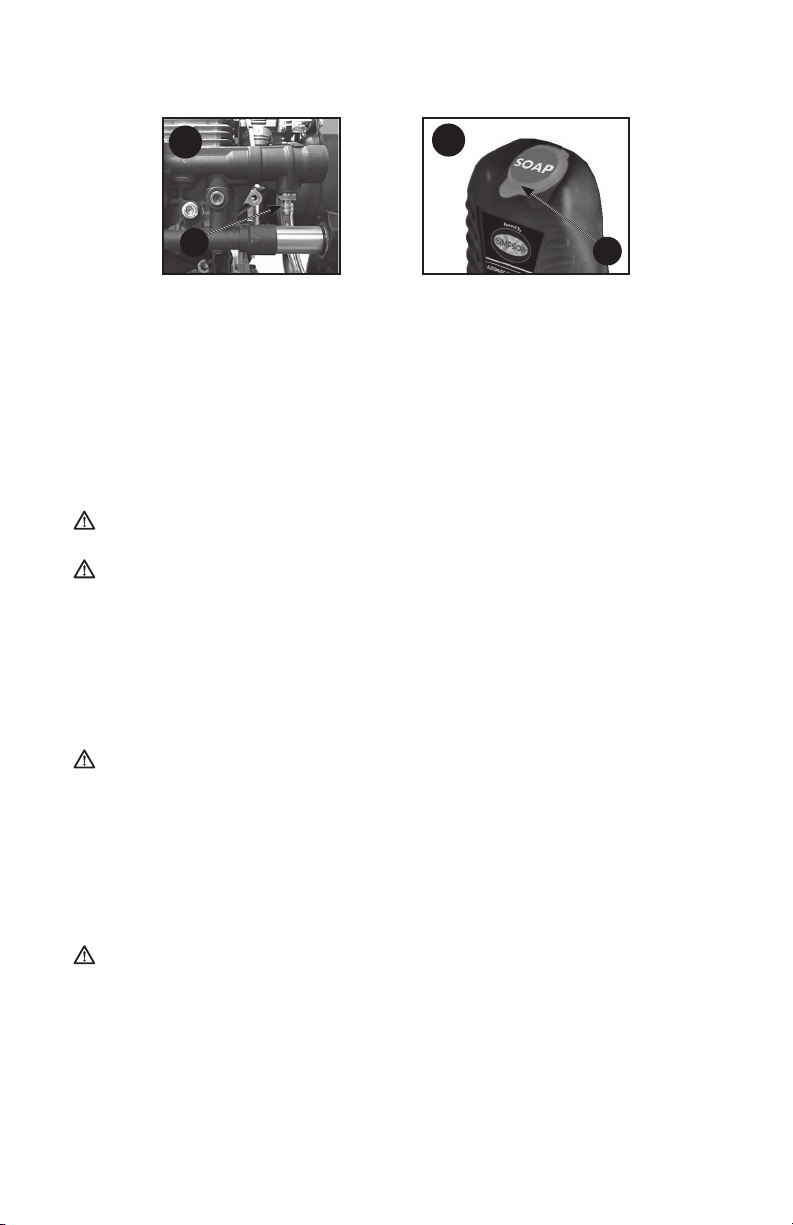

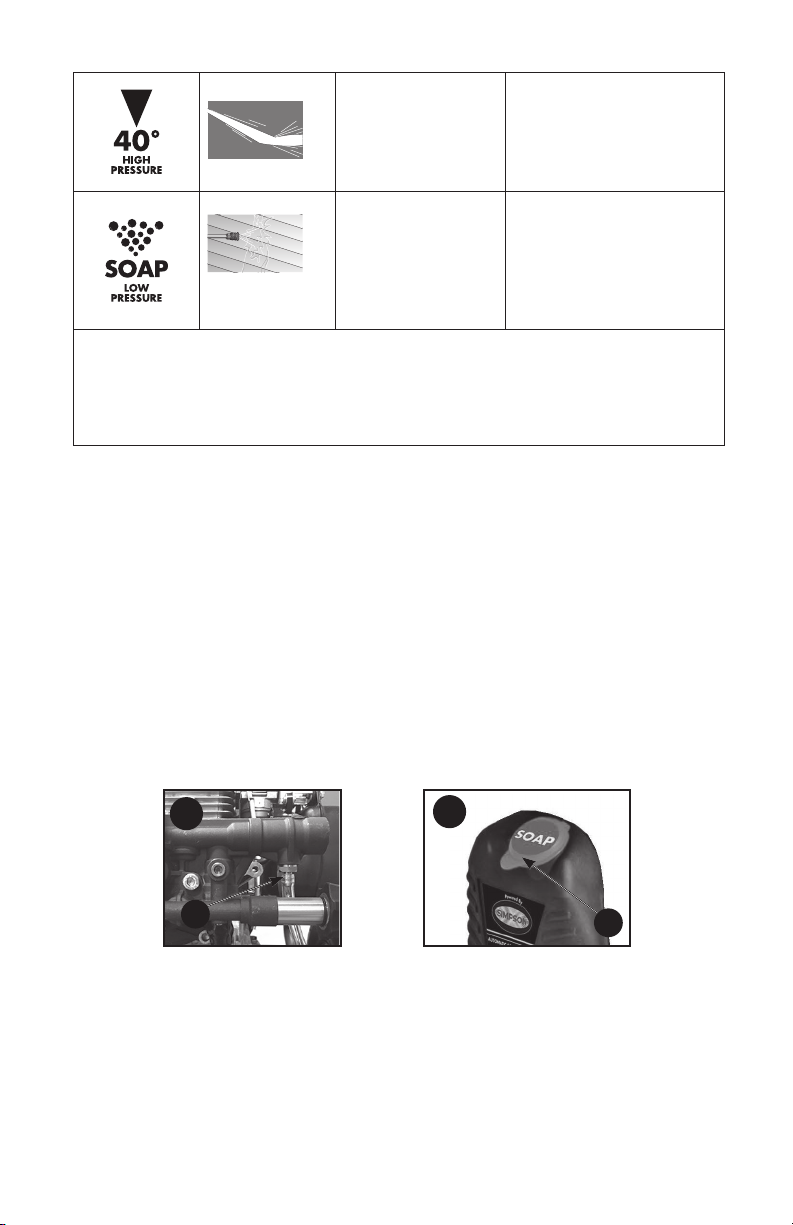

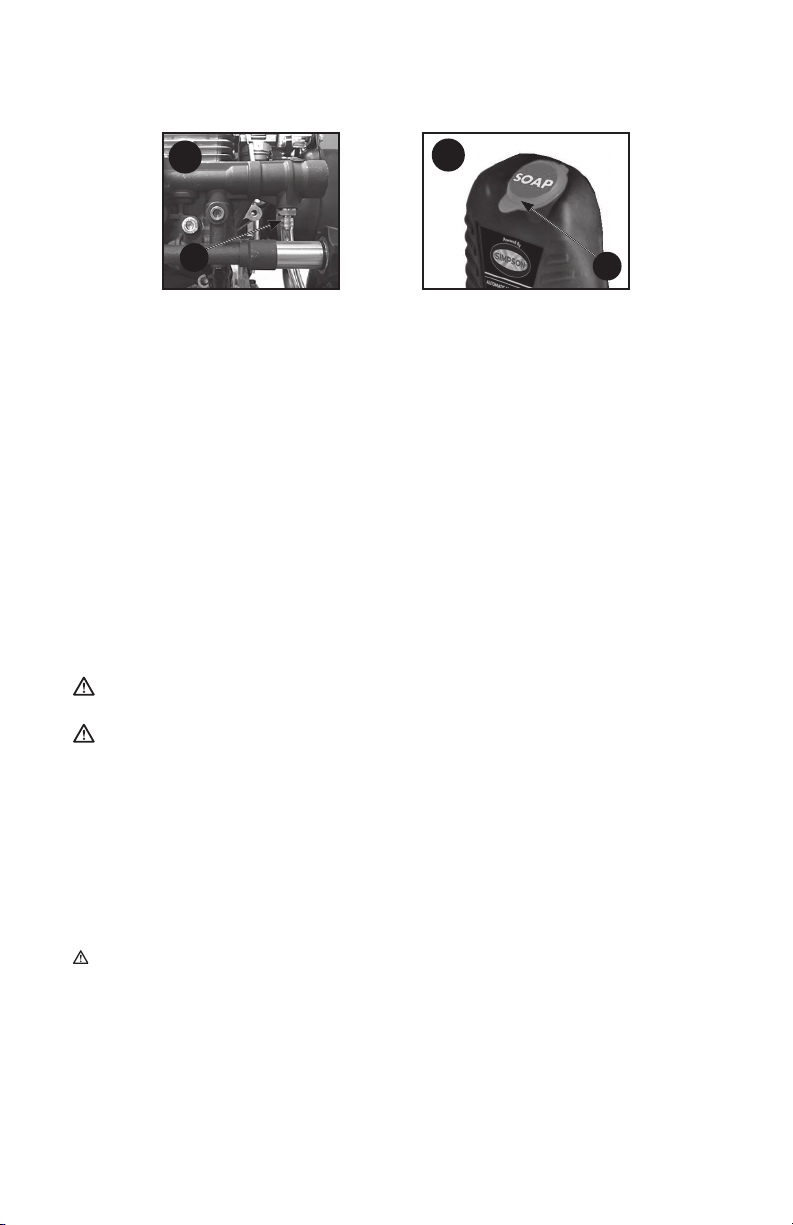

HOW TO APPLY CHEMICALS/CLEANING SOLVENTS (FIG. 7)

Applying chemicals or cleaning solvents is a low pressure operation. NOTE: Use only soaps and chemicals designed for pressure washer use. Do not usebleach.

To Apply Chemicals:

1. (if equipped) Ensure detergent siphon hose (F, Figure 7A) is attached to

barbed fitting location near high pressure hose connection of pump asshown. Place other end of detergent siphon hose with filter on it into container holding chemical/cleaning solution. NOTE: The barbed fitting location will vary depending on the pump type.

(if equipped) Remove the cap from the detergent tank (Q, Figure 7B) and fill

the detergent tank with cleaning solvent. Replace cap on deteregenttank.

14- ENG

Page 15

NOTE: For every 7 gallons of water pumped 1 gallon of chemical/cleaning

solution will beused.

3. Install low pressure (black) nozzle into quick connect fitting of spray wand OR

select the SOAP setting on the 5n1 Multi-tip Nozzle. See How To Use Spray Wand paragraph in thissection.

4. After use of chemicals, place detergent siphon hose into container of clean water and draw clean water through chemical injection system to rinse system thoroughly. If chemicals remain in the pump, it could be damaged. Pumps damaged due to chemical residue will not be covered underwarranty.

NOTE: Chemicals and soaps will not siphon if the black soap nozzle is not installed on the spray wand OR if the soap nozzle is not selected on the 5n1 Multi-tipNozzle.

STARTING (FIG. 8–11)

WARNING: To reduce the risk of injury, read the pressure washer instruction

manual and the engine instruction manual before starting pressurewasher.

DANGER: Risk of fluid injection and laceration. When using the high pressure setting, DO NOT allow the high pressure spray to come in contact with unprotected skin, eyes, or with any pets or animals. Serious injury willoccur.

• Your washer operates at fluid pressures and velocities high enough to penetrate

human and animal flesh, which could result in amputation or other serious injury. Leaks caused by loose fittings or worn or damaged hoses can result in injection injuries. DO NOT TREAT FLUID INJECTION AS A SIMPLE CUT! See a physician immediately!

• Breathing ex haust fumes will cause se ri ous injury or death! En gine exhaust contains carbon mon ox ide, an odorless and deadlygas.

• Operate pressure washer in a well-ventilated area. Avoid en closed areas such as ga rages, base ments,etc.

• Never op er ate unit in or near a lo ca tion occupied by humans oranimals.

WARNING: Risk of Fire, Asphyxiation and Burn. Never fill fuel tank when

engine is running or hot. Do not smoke when filling fueltank.

• Never fill fuel tank completely. Fill tank to 1/2" (12.7mm) below bottom of filler neck to provide space for fuel expansion. Wipe any fuel spillage from engine and equipment before startingengine.

• DO NOT let hoses come in contact with very hot engine muffler during or immediately after use of your pressure washer. Damage to hoses from contact with hot engine surfaces will NOT be covered bywarranty.

15 - ENG

Page 16

NOTICE: Risk of property damage. Never pull water supply hose to move pres sure washer. This could damage hose and/or pumpinlet.

• DO NOT use hot water, use cold wateronly.

• Never turn water supply off while pressure washer engine is running or damage to pump willresult.

• DO NOT stop spraying water for more than two minutes at a time. Pump operates in bypass mode when spray gun trigger is not pressed. If pump is left in bypass mode for more than two minutes internal components of the pump can bedamaged.

If you do not understand these precautions, please contact our customer service department at www.simpsoncleaning.com

Prior to starting, refer to your engine manual for proper startingprocedure.

1. In a well ventilated outdoor area add fresh, high quality, unleaded gasoline with

a pump octane rating of 86 or higher. Do not overfill. Wipe up spilled fuel before starting the engine. Refer to Engine Owner's Manual for correctprocedure.

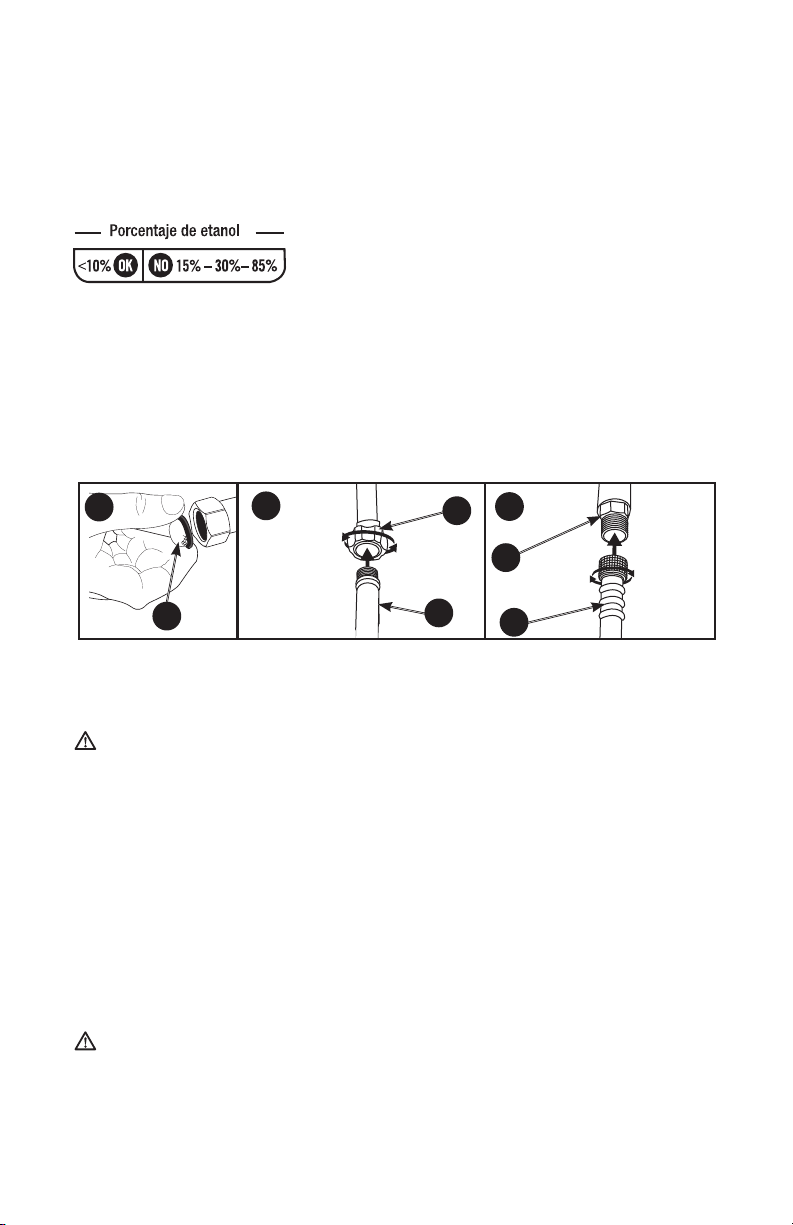

NOTICE: Use of fuels with greater than 10% ethanol are

not approved for use in this product per EPA regulations and will damage the unit and void thewarranty.

2. Check engine oil level. Refer to Engine Owner's Manual for correct procedure.

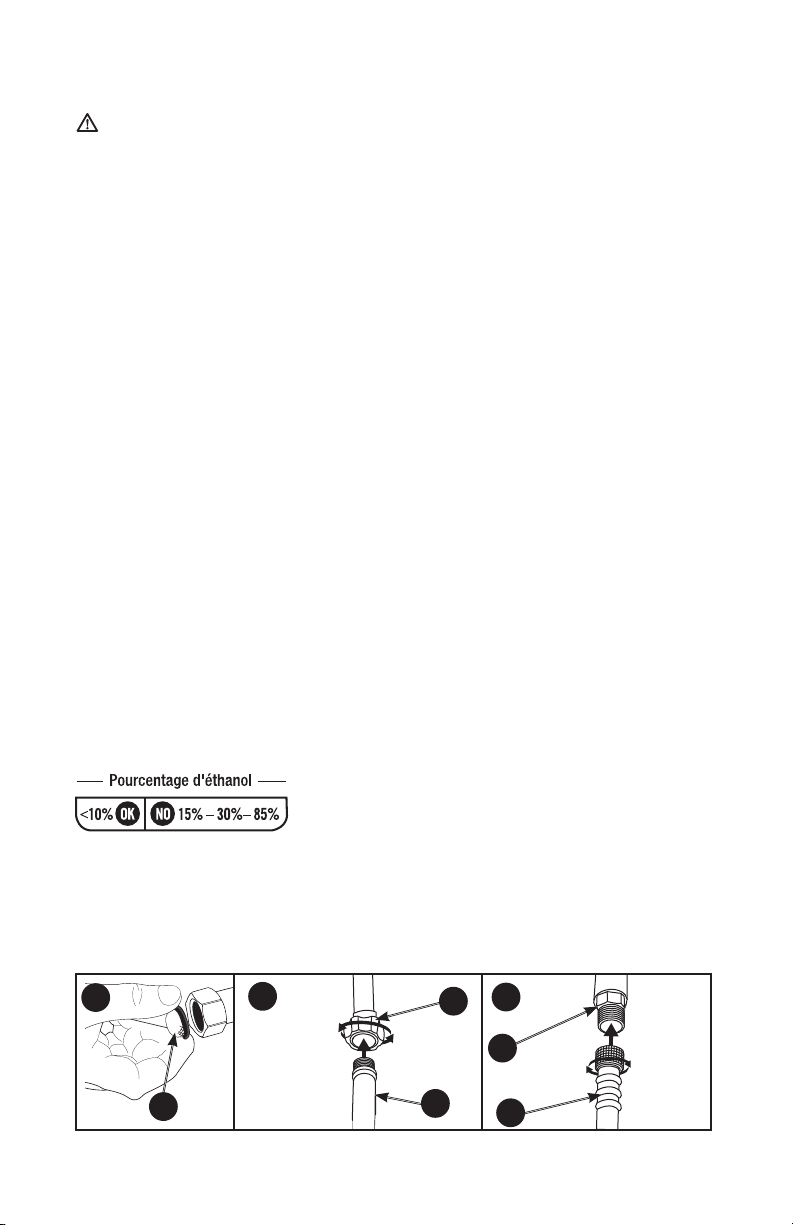

3. Connect the water hose to the water source. Turn the water source on to

remove all air from the hose. When a steady stream of water is present, turn the water source off.

4. Verify the filter screen (M) is in water inlet of pump. NOTE: Convex side

facesout.

5. Connect water source (N) to pump inlet (J). NOTE: Water source must provide

a minimum of 5 gallons per minute at 20 PSI.

6. Connect high pressure hose (C) to pump outlet (I).

WARNING: To reduce the possibility of contamination always protect

against backflow when connected to a potable watersystem.

7. Choose the correct nozzle for the job to be performed. See How To Use spray

Wand instructions in this section. NOTE: If applying a chemical or cleaning

solution, see How To Apply Chemicals/Cleaning Solvents instructions in thissection.

8. Turn water source on.

NOTICE: Risk of property damage. Failure to do so could cause damage to thepump.

9. Remove all air from the pump and high pressure hose by depressing trigger

until a steady stream of water is present.

10. Start engine. See Engine Owner's Manual for correct procedure.

16- ENG

Page 17

WARNING: Risk of unsafe operation. If engine does not start after two pulls, squeeze trigger of gun to relieve pump pressure. Pull starter cord slowly until resistance is felt. Then pull cord rapidly to avoid kickback and prevent hand or arminjury.

NOTE: If the oil level in the engine is low, the engine will not start. If the engine does not start, check the oil level and add oil asneeded.

11. Depress trigger on gun to start water flow.

WARNING: Risk of unsafe operation. Stand on a stable surface and grip gun/spray wand firmly with both hands. Expect the gun to kick whentriggered.

12. Release trigger to stop waterflow.

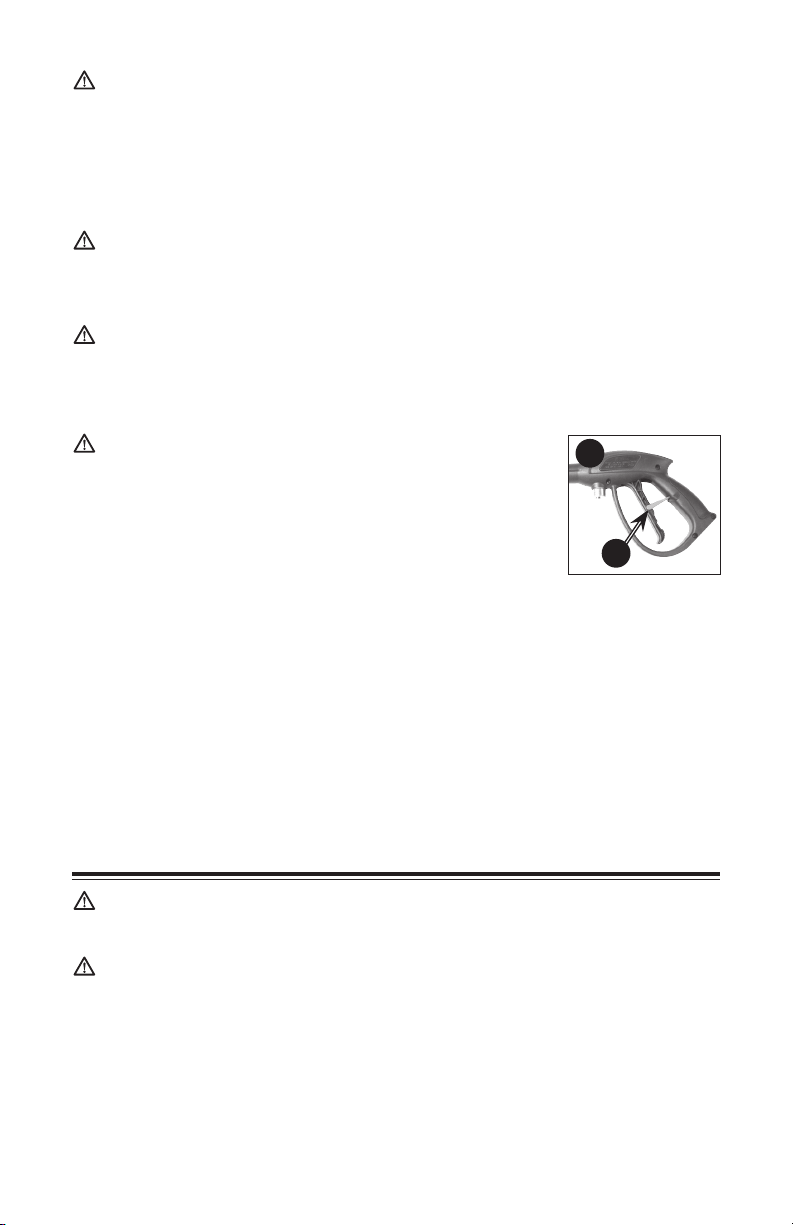

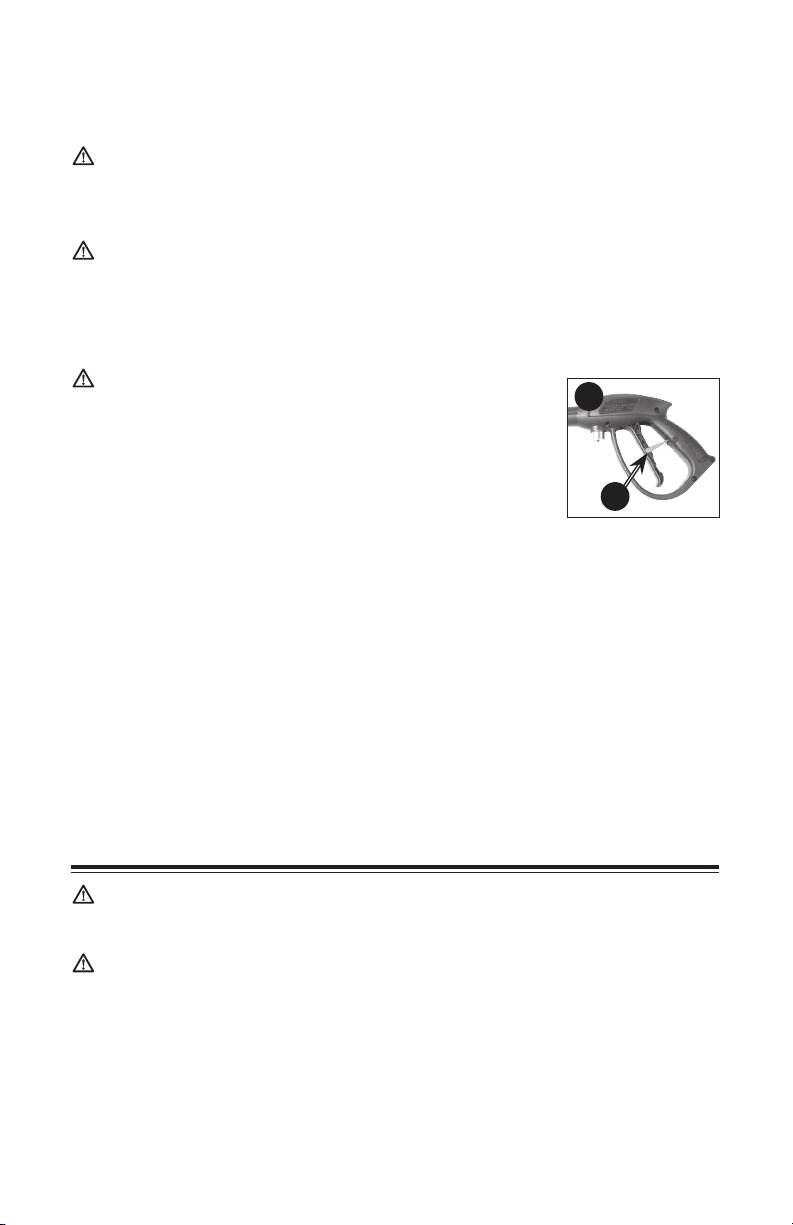

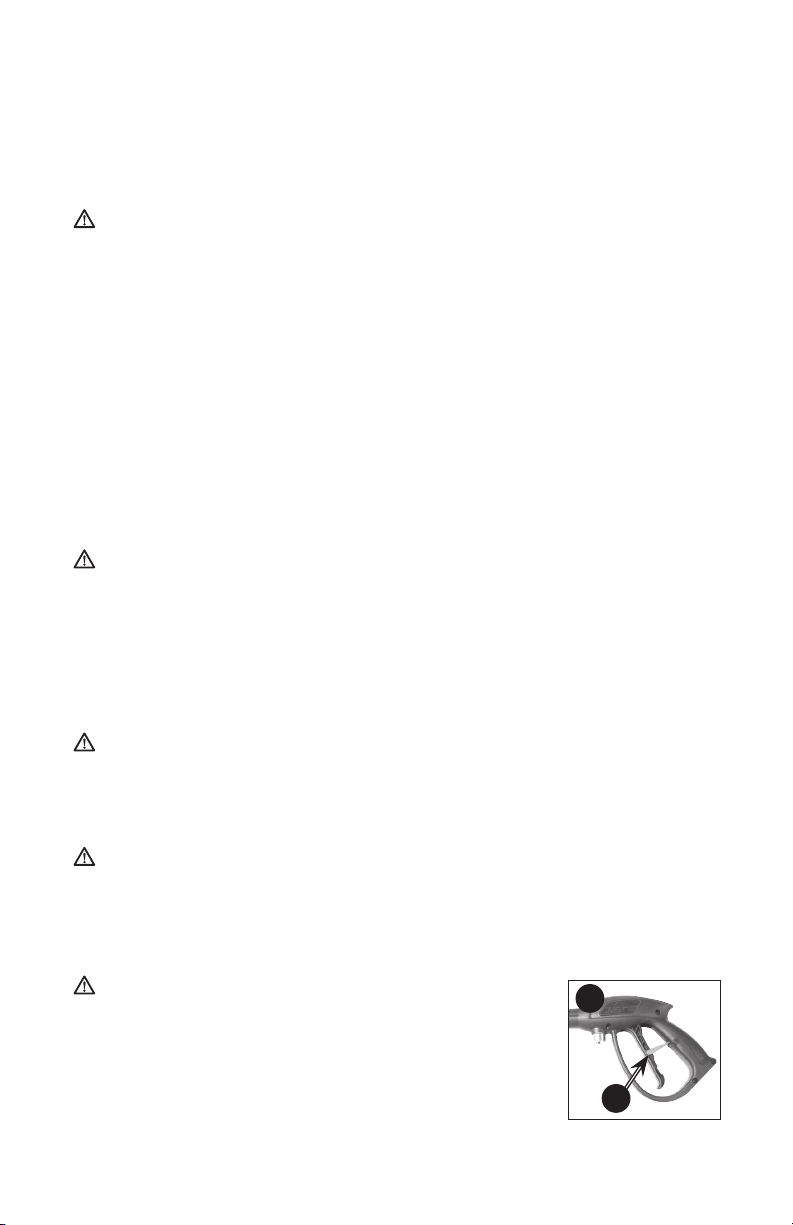

WARNING: Risk of injury from spray. Always engage the trigger lock (O) when gun is not in use. Failure to do so

could cause accidentalspraying.

SHUTTING DOWN

1. After each use, if you have applied chemicals, place

detergent siphon hose into container of clean water and draw clean water through chemical injection system to rinse system thoroughly.

NOTICE: Risk of property damage. Failure to do so could cause damage to the pump.

2. Turn engine off. See Engine Owner's Manual.

NOTICE: Risk of property damage. NEVER turn the water off with the enginerunning.

3. Turn water sourceoff.

4. Pull trigger on spray gun to relieve any water pressure in hose or spraygun. NOTE: Failure to release system pressure will prevent removal of high pressure

hose from spray gun or pumpconnection.

5. See Storage section in this manual for proper storageprocedures.

MAINTENANCE

WARNING: Risk of burn hazard. When performing maintenance, you may be exposed to hot surfaces, water pressure or moving parts that can cause serious injury ordeath.

WARNING: Risk of fire hazard. Always disconnect, spark plug wire, let the engine cool and release all water pressure before performing any maintenance or repair. The engine contains flammable fuel. Do not smoke or work near open flames while performingmaintenance.

To ensure efficient operation and longer life of your pressure washer, a routine maintenance schedule should be prepared and followed. If the pressure washer is used in unusual conditions, such as high-temperatures or dusty conditions, more fre quent maintenance checks will berequired.

17 - ENG

Page 18

ENGINE

Consult the Engine Owner's Manual for the man u fac tur er's recommendations for any and all maintenance. NOTE: The engine drain plug is located at the rear of theunit.

PUMP

The pump was filled with oil at the factory. The pump on this unit is maintenance free and requires no oil. If there is a problem with the pump contact us at www.simpsoncleaning.com

CONNECTIONS

Connections on pressure washer hoses, gun and spray wand should be cleaned regularly and lubricated with light oil or lithium grease to prevent leakage and damage to the o-rings.

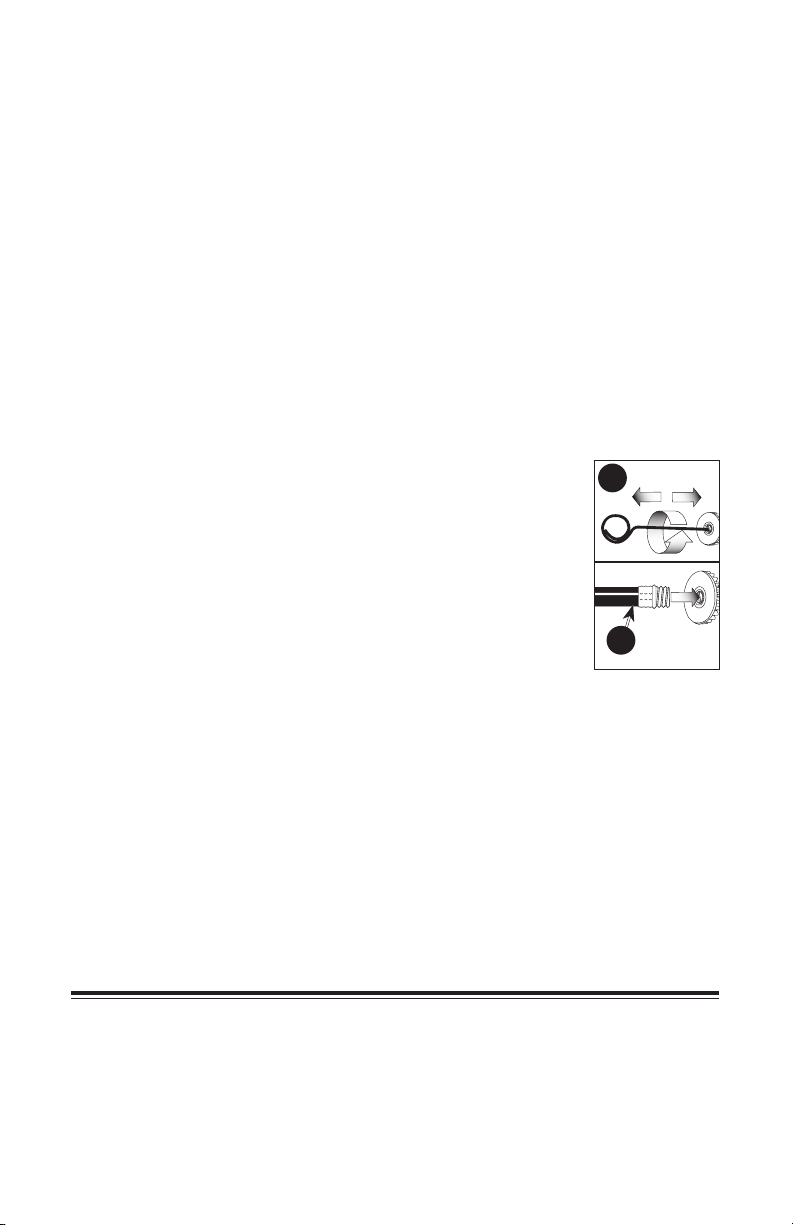

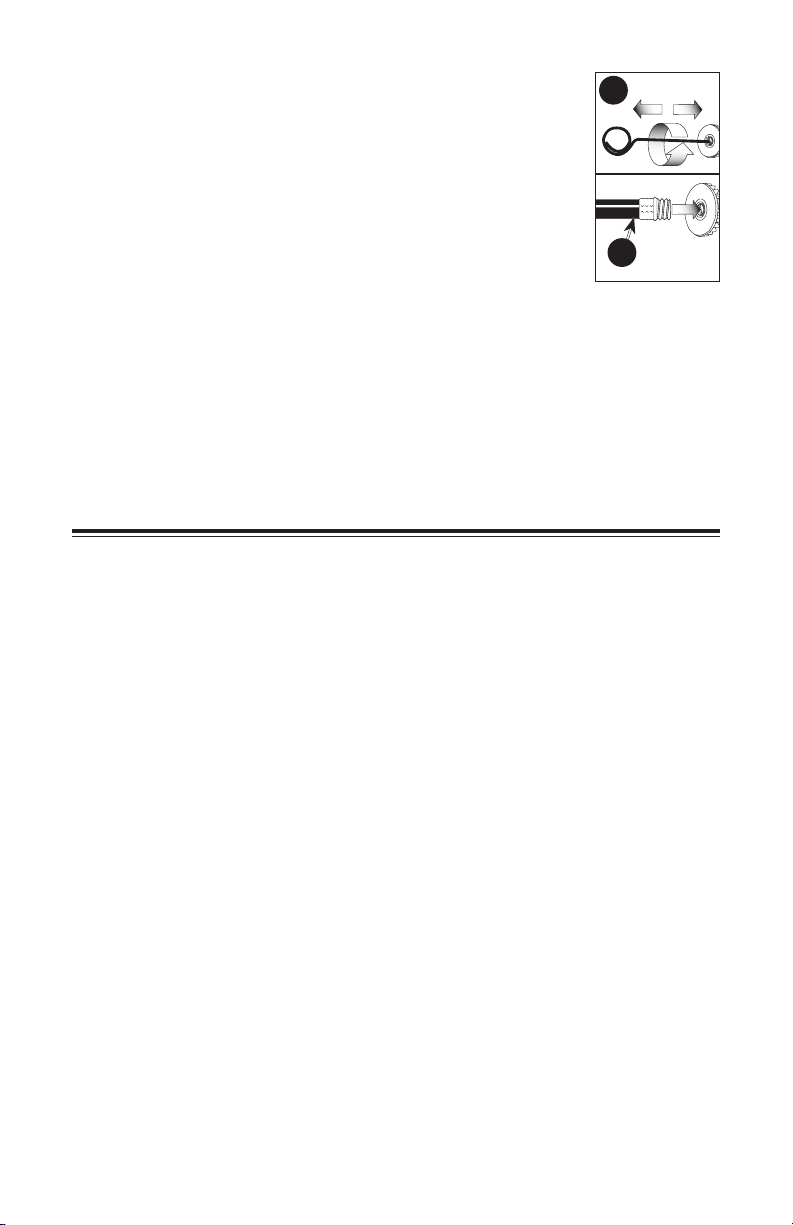

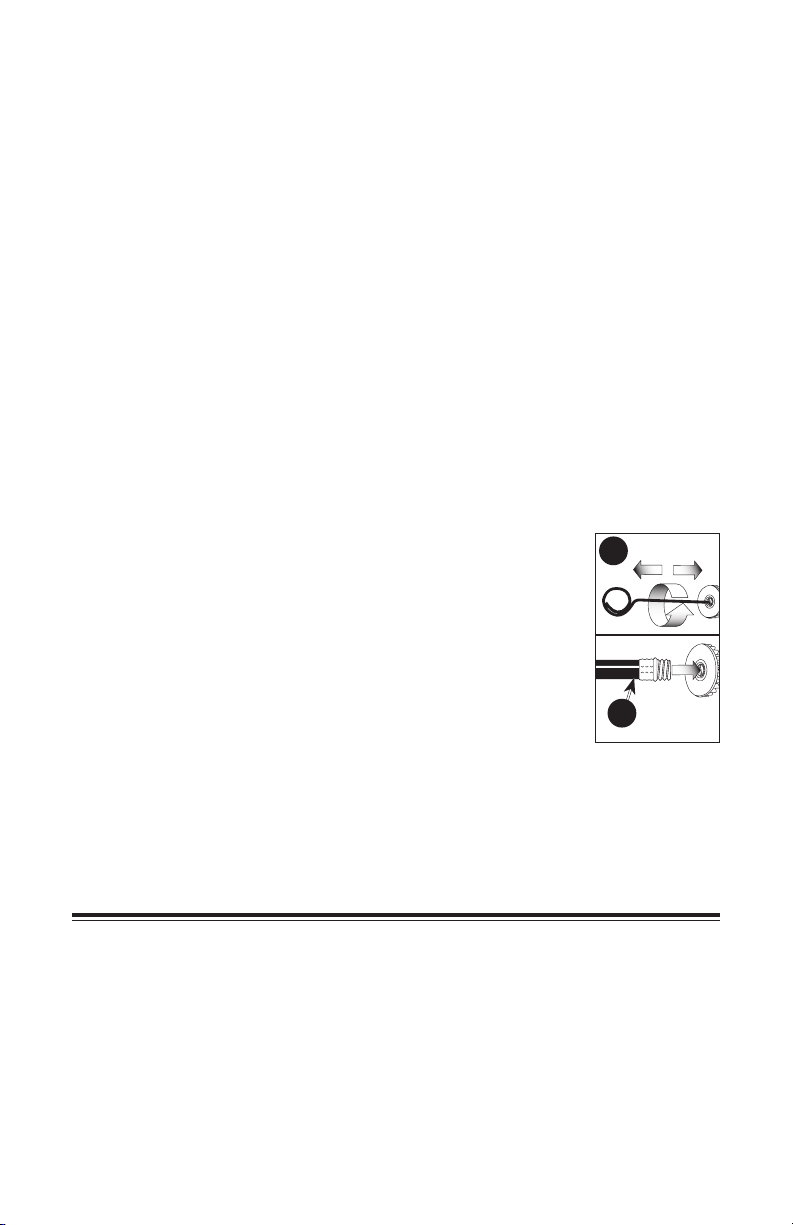

NOZZLE CLEANING (FIG. 12)

If the nozzle becomes clogged with foreign materials, such as dirt, excessive pressure may develop. If the nozzle becomes partially clogged or restricted, the pump pressure will pulsate. Clean the nozzle immediately using the nozzle kit supplied and the following instructions:

1. Shut off the pressure washer and turn off the watersupply.

2. Pull trigger on gun handle to relieve any waterpressure.

3. Disconnect the spray wand from thegun.

4. Remove any obstructions with the nozzle cleaning tool

provided and backflush with cleanwater.

5. Direct water supply (N) into nozzle to backflush loosened

particles for 30seconds.

6. Reconnect spray wand to gun and turn on watersupply.

7. Start pressure washer and place spray wand into high

pressure setting totest.

CLEAN THE WATER INLET FILTER (FIG. 8)

This screen filter should be checked periodically and cleaned if necessary.

1. Remove filter by grasping end and removing it from water inlet of pump.

2. Clean filter by flushing it with water on bothsides.

3. Re-insert filter into water inlet of pump. NOTE: Convex side facesout.

NOTE: Do not operate the pressure washer without filter properly installed.

STORAGE

ENGINE

Consult the Engine Owner's Manual for manufacturer’s recommendations forstorage.

TO PREVENT FUEL-RELATED PROBLEMS

1. Add Ethanol Shield

er’s instructions. When adding a gasoline stabilizer, fill the fuel tank with fresh gasoline. If only partially filled, air in the tank will promote fuel deterioration during storage. If you keep a container of gasoline for refueling, be sure that it contains only freshgasoline.

(sold separately) fuel stabilizer following the manufactur-

18- ENG

Page 19

2. After adding a gasoline stabilizer, run the engine outdoors for 10 minutes

to be sure that treated gasoline has replaced the untreated gasoline in thecarburetor.

3. Turn the fuel valve to the OFFposition.

4. Continue to run the engine until it stops from the lack of fuel in the carburetor

fuel bowl. Running time should be less than 3minutes.

PUMP

The manufacturer recommends using SIMPSON® / POWERWASHER® Pump Guard or equivalent when storing the unit for more than 30 days and/or when freezing temperatures are expected. SIMPSON

/ POWERWASHER® Pump Guard

is environmentallyfriendly. NOTE: Using pump guard helps provide proper lubrication to the internal seals of

the pump regardless of temperature or environment.

NOTICE: Risk of property damage. Use only SIMPSON

/ POWERWASHER® Pump Guard or equivalent. Other products could be corrosive and/or contain alcohol which may cause pumpdamage.

1. Turn off pressure washer and disconnect hoses frompump.

2. Unscrew bottle valve from Pump Guard bottle and remove seal.

3. Screw bottle valve back ontobottle.

4. Attach bottle to water inlet ofpump.

5. Squeeze bottle to inject contents intopump.

6. With ignition switch off, simultaneously pull starter rope and squeeze bottle.

Repeat until protector fluid exits pump outlet. NOTE: This step may require twopeople.

PRESSURE WASHER

1. Drain all water from high pressure hose and wrap it onto hosewrap.

2. Drain all water from the spray gun and wand by holding spray gun in a

vertical position with nozzle end pointing down and squeezing trigger. Store in gunholder.

3. Wrap up and secure detergent siphon hose so it is protected fromdamage.

ACCESSORIES

DANGER: Risk of fluid injection. When using replacement spray wands or guns with this pressure washer, DO NOT use a spray wand and/or spray gun/wand combination that is shorter in length than what was provided with this pressure washer as measured from the nozzle end of the wand to the guntrigger.

NOTICE: The use of any other accessory not recommended for use with this tool

could be hazardous. Use only accessories rated equal to or greater than the rating of the pressurewasher.

SERVICE INFORMATION

Do not return this product to your retailer. Please contact our customer service department at www.simpsoncleaning.com

19 - ENG

Page 20

LIMITED WARRANTY

90 DAY LIMITED WARRANTY ON PRODUCT COMPONENTS

SIMPSON

nozzle(s) and other components of the

warrants to the original purchaser that the wheels, gun, hose, wand, spray

SIMPSON

pressure washer covered under this

warranty are free from defects in material and workmanship for 90 days from the date ofpurchase.

ONE YEAR LIMITED WARRANTY ON PUMP

SIMPSON

warrants to the original purchaser that the pump of the SIMPSON

pressure washer covered under this warranty is free from manufacturer’s defects in material and workmanship for one year from the date of purchase. The one year limited warranty applies to the pumponly.

FIVE YEAR LIMITED WARRANTY ON FRAME

SIMPSON

warrants to the original purchaser that the frame of the SIMPSON® pressure washer covered under this warranty is free from manufacturer’s defects in material and workmanship for five years from the date of purchase. The five year limited warranty applies to the frameonly.

SIMPSON

will repair or replace, at SIMPSON®'s option, products or components which have failed within the above warranty periods. Service will be scheduled according to the normal work flow and business hours at the service center location, and the availability of replacement parts. All decisions of SIMPSON

with

regard to this limited warranty shall befinal. This warranty gives you specific legal rights, and you may also have other rights

which vary from state tostate.

ENGINE WARRANTY

The engine, emission control system and related components are covered under the terms and conditions outlined by the engine manufacturer’s warranty and are the sole responsibility of the engine manufacturer. A copy of the engine manufacturer’s warranty has been provided to you with your

SIMPSON

pressure washer. Please consult the engine manufacturer’s warranty to process a claim or obtain service to the engine, emission control system or relatedcomponents.

RESPONSIBILITY OF ORIGINAL PURCHASER (INITIAL USER):

• To process a warranty claim on your SIMPSON® pressure washer, report the

concern to 1-877-362-4271 or [email protected] for authorization and direction to the nearest authorized service centre in yourarea.

• Retain original cash register sales receipt as proof of purchase for warrantywork.

• Use reasonable care in the operation and maintenance of the product as described

in the Owners Manual(s).

THIS WARRANTY DOES NOT COVER:

• Merchandise sold as reconditioned, used as rental equipment, used for commercial

purposes or commercial applications, or floor or displaymodels.

• Merchandise that has become damaged or inoperative because of ordinary wear,

misuse, cold, heat, rain, excessive humidity, water quality, freeze damage, use of improper chemicals, negligence, accident, failure to operate the product in accordance with the instructions provided in the Owners Manual(s) supplied with the product, improper maintenance, the use of accessories or attachments not recommended by

SIMPSON

, or unauthorized repair oralterations.

20- ENG

Page 21

• Repair and transportation costs of merchandise determined not to bedefective.

• Damage due to chemical deterioration, scale build up, rust, corrosion or

thermal expansion

• Costs associated with assembly, required oil, adjustments or other installation

and start-upcosts.

• Expendable parts or accessories supplied with the product which are

expected to become inoperative or unusable after a reasonable period of use, including but not limited to springs, nozzles, o-rings, washers, and similaraccessories.

• Merchandise sold by SIMPSON® which has been manufactured by and identified

as the product of another company, such as gasoline engines. The product manufacturer’s warranty, if any, willapply.

• ANY INCIDENTAL, INDIRECT OR CONSEQUENTIAL LOSS, DAMAGE,

OR EXPENSE THAT MAY RESULT FROM ANY DEFECT, FAILURE OR MALFUNCTION OF THE PRODUCT IS NOT COVERED BY THIS WARRANTY.

Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply toyou.

• IMPLIED WARRANTIES, INCLUDING THOSE OF MERCHANTABILITY OR

FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED TO ONE YEAR FROM THE DATE OF ORIGINAL PURCHASE. Some states do not allow limitations on

how long an implied warranty lasts, so the above limitations may not apply toyou.

TROUBLE SHOOTING GUIDE

OPERATIONAL ISSUE

Engine will not start (see Engine

Owner's Manual for

further engine troubleshooting)

POSSIBLE CAUSE SOLUTION

No fuel Add fresh fuel Pressure builds up after two pulls on the recoil

Squeeze gun trigger to relieve

pres sure starter or after initial use Choke lever in the "No Choke" position

Move choke to the "Choke"

po si tion Spark plug wire not attached Attach spark plug wire Engine switch in OFF po si tion. Choke lever in the "Choke" position on a "hot" engine

Place engine switch

in ONposition.

Move choke to the "No

Choke"po si tion. or an engine that has been exposed to thermal heat for a long period oftime.

21 - ENG

Page 22

OPERATIONAL ISSUE

No or low pressure (initial use)

Will not draw chemicals

POSSIBLE CAUSE SOLUTION

Spray wand not in high pressure

See How to Use Spray Wand instructions in the Operation Section

Low water supply Water supply must be at

least 5 gpm @ 20 PSI Leak at high pressure hose fitting

Repair leak. Apply sealant

tape if necessary Nozzle obstructed See Nozzle Cleaning

instructions in the

Maintenance section Water filter screen clogged Remove and clean filter.

See Cleaning Water Inlet

Filter paragraph in the

Maintenance section for

the correct procedure Air in hose Turn off the engine, then the

water source. Disconnect

the water source from the

pump inlet and turn the water

source on to remove all air

from the hose. When there

is a steady stream of water

present, turn water source

off. Re- con nect water source

to pump inlet and turn on

wa ter source. Squeeze trigger

to re move re main ing air Choke in the “Choke” position Move choke to the “No

Choke”

po si tion High pressure hose is too long Use high pressure hose under

100 feet (30m) Spray wand not in low pressure

See How to Use Spray

Wand paragraph in the

Operation Section Chemical filter clogged Clean filter

Chemical screen not in cleaning solution

Make sure end of

detergent siphon hose

is fully submerged into

cleaning solution Chemical too thick Dilute chemical. Chemical

should be the same

consistency as water Pressure hose is too long Lengthen water supply hose

instead of high pressure hose Chemical build up in chemical injector

Please contact our customer

service department at

www.simpsoncleaning.com

22- ENG

Page 23

OPERATIONAL

POSSIBLE CAUSE SOLUTION

ISSUE

No or low pressure (after period of normal use)

Worn seal or packing Please contact our customer

service department at

www.simpsoncleaning.com Worn or obstructed valves Please contact our customer

service department at

www.simpsoncleaning.com Worn unloader piston Please contact our customer

service department at

www.simpsoncleaning.com

Water leaking at gun/spray wand

Worn or torn o-ring Check and replace Loose hose connection Tighten

connection Water leaking at pump

Loose connections Tighten Piston packings worn Please contact our customer

service department at

www.simpsoncleaning.com Worn or torn o-ring Please contact our customer

service department at

www.simpsoncleaning.com Pump head or tubes damaged from freezing

Please contact our customer

service department at

www.simpsoncleaning.com

Pump pulsates Nozzle obstructed See Nozzle Cleaning

paragraph in the

Maintenance section for

the correct procedure

23 - ENG

Page 24

MESURES DE SÉCURITÉ - DÉFINITIONS

Ce guide contient des renseignements importants que vous deviez bien saisir. Cette information porte sur VOTRE SÉCURITÉ et sur LA PRÉVENTION DE PROBLÈMES D'ÉQUIPEMENT. Afin de vous aider à identifier cette information, nous avons utilisé les symboles ci-dessous. Veuillez lire attentivement ce guide en portant une attention particulière à cessymboles.

DANGER : indique une situation dangereuse imminente qui, si elle n’est pas

évitée, causera la mort ou des blessuresgraves.

AVERTISSEMENT : indique une situation potentiellement dangereuse qui, si

elle n’est pas évitée, pourrait causer la mort ou des blessuresgraves.

ATTENTION: indique une situation potentiellement dangereuse qui, si elle n’est

pas évitée, peut causer des blessures mineures oumodérées. AVIS : indique une pratique ne posant aucun risque de dommages corporels

mais qui par contre, si rien n’est fait pour l’éviter, pourrait poser des risques de

dommagesmatériels.

DIRECTIVES DE SÉCURITÉ IMPORTANTES

DANGER: monoxyde de carbone. Le fonctionnement d’un moteur à l’intérieur provoque la mort en quelques minutes. L’échappement du moteur contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoors et invisible. Il est possible que vous inhaliez du CO meme EN L’ABSENCE de l’odeur de l’échappement dumoteur.

• NE JAMAIS utiliser un moteur à l’intérieur d’une habitation, de garages, d’un

vide sanitare ou d’autres espaces partiellement clos. Ces endroits peuvent accumuler des niveaux mortels de monoxyde de carbone, L’utilisation d’un ventilateur ou l’ouverture des fenêtres et portes NE fournit PAS assez d’airfrais.

• Utiliser UNIQUEMENT à l’extériur et loin de fenêtres, portes et évents. En

effet, ces ouvertures peuvent asprier l’énchappement du moteur à l’intérieur d’unespace.

• Même lors de l’utilisation correcte du moteur, le monoxyde de carbone

pourrait pénétrer dans l’habitation. TOUJOURS utiliser un advertisseur de CO alimenté à pile ou un avertisseur do CO de secours à pile dans la maison.

Lire et repecter toutes les directives de l’avertisseur de CO avant son utilisation. En cas de malaise, étourdissement ou faiblesse, à tout moment,

déplacer la personne à l’air frais immédiatement. Consulter un médecin. Ce sont des signes d’intoxicationoxycarbonée.

AVERTISSEMENT : ne pas utiliser l’appareil avant d’avoir lu le mode d’emploi, et celui du moteur, et l’intégralité des directives de sécurité, d’utilisation et d’entretien.

Si vous avez n'importe quelles questions quant au produit, s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com

DANGER : risque d’injection ou de blessure grave. S’éloigner de la buse. Ne pas diriger le jet en direction de personnes. Ce produit ne doit être utilisé que par des opérateursformés.

24- FR

Page 25

AVERTISSEMENT : ce produit et son échappement peuvent vous exposer à des produits chimiques, y compris le plomb et les composés à base de plomb, et au monoxyde de carbone, qui sont reconnus par l’État de Californie pour causer le cancer, des malformations congénitales et d’autres problèmes de reproduction. Pour plus d’information, visitez le site www.P65Warnings.ca.gov.

AVERTISSEMENT : portez toujours une protection de l’ouïe et les autres équipements de protection individuelle pendant l’usage. Dans certaines conditions et durées d’utilisation, le bruit de ce produit peut contribuer à une perte auditive.

AVERTISSEMENT : il est possible que le produit ne soit pas doté d’un silencieux avec pare-étincelles. Si le produit n’en est pas équipé et qu’il est destiné à être utilisé près de matières inflammables ou sur un terrain cultivé ou couvert d’arbres, arbustes, herbes ou autres matières similaires, alors l’installation d’un pareétincelles homologué est obligatoire et exigée par la loi dans l’État de Californie. Le produit sans cet équipement viole la législation californienne, section 130050 et/ou sections 4442 et 4443 du California Public Resources Code, à moins que le moteur ne soit muni d’un pare-étincelles comme stipulé à la section 4442 et tenu en bon état de fonctionnement. Les pare-étincelles sont exigés sur certaines terres du Service des forêts américain et peuvent être également exigés par d’autres législations ouordonnances.

CONSERVER CES DIRECTIVES

DANGER : RISQUE D’EXPLOSION OU D’INCENDIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Les cigarettes, étincelles, arc électrique, gaz d’échappement et des parties chaudes du moteur telles qu’un silencieux peuvent enflammer l’essence déversée et sesvapeurs.

• Le combustible du réservoir se dilate sous l’effet de la chaleur et pourrait se solder par un déversement et un incendie ou uneexplosion.

• Le fonctionnement de la laveuse haute pression dans un milieu explosif pourrait se solder par unincendie.

• Du matériel déposé contre ou près de la laveuse haute pression peut interférer avec les fonctionnalités d’aération de l’équipement et provoquer une surchauffe et l’allumage du matériel (risque d’incendie).

• Éteindre le moteur et le laisser refroidir avant de remplir le réservoir d’essence

• Être attentif et éviter de déverser de l’essence lors du remplissage du réservoir. Éloigner la laveuse haute pression de la zone de ravitaillement avant de démarrer lemoteur.

• Laisser environ 12,7 mm (1/2 po) de dégagement sous le bord du goulot de remplissage pour permettre l’expansion de l’essence.

• Utiliser et faire le plein d’essence de l’équipement dans des zones bien dégagées de tout obstacle. Installer un extincteur adéquat dans les zones de travail pour combattre les incendies à base d’essence.

• Ne jamais utiliser la laveuse haute pression dans une zone avec arbustes ou broussaillessecs.

25 - FR

Page 26

• La chaleur de l’échappement du silencieux peut endommager des surfaces peintes, faire fondre tout type de matériel sensible à la chaleur (comme du revêtement extérieur, plastique, caoutchouc, vinyle ou

• Toujours éloigner la laveuse haute pression d’au moins 1,2 m (4 pi) de toutes surfaces (telles que desmaisons, voitures, ou des plantes vivantes) qui pourraient être endommagées par la chaleur s’échappant dusilencieux.

même le tuyau haute pression) et nuire aux plantesvivantes.

• De l’essence mal entreposée pourrait provoquer un allumage (incendie) accidentel. Ranger l’essence de façon sécuritaire pour en empêcher l’accès aux enfants et à toutes autres

• Entreposer l’essence dans un contenant homologué par la Loi sur la santé et la sécurité du travail dans un emplacement sécuritaire loin de la zone detravail.

personnes nonqualifiées.

• L'utilisation d'acides, de produits chimiques toxiques ou corrosifs, de

• Ne pas vaporiser des liquidesinflammables.

poisons, d'insecticides ou de toute sorte de solvant inflammable dans ce produit pourrait provoquer des blessures graves ou la mort.

DANGER : RISQUE D’ASPHYXIE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Respirer les vapeurs d’échappement provoquera de graves blessures voire, un décès ! Les gaz d’échappement des moteurs contiennent du monoxyde de carbone, un gaz inodore etmortel.

• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos comme les garages, les soussols,etc.

• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des anmaux.

• Certains liquides nettoyants contiennent des substances pouvant provoquer des blessures à la peau, aux yeux ou au systèmerespiratoire.

• Utiliser uniquement des liquides nettoyants spécialement recommandés pour les laveuses haute pression. Suivre les recommandations des fabricants. Ne pas utiliser de produit à blanchir au chlore ou tout autre composé corrosif.

26- FR

Page 27

DANGER : RISQUE D’INJECTION ET DE LACÉRATION

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Votre laveuse haute pression fonctionne à des pressions de liquides et des vitesses suffisamment élevées pour pénétrer la peau de l’homme et animale, ce qui pourrait se solder par une amputation ou autre blessure grave. Des fuites provoquées par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures par injection. NE PAS TRAITER UN INJECTION DE LIQUIDE COMM UNE SIMPLE COUPURE ! Consulter un médecin immédiatement !

• Inspecter périodiquement le tuyau haute pression. Remplacer immédiatement le tuyau s’il est endommagé, usé, s’il a fondu en contact avec le moteur ou s’il démontre un signe de fissure, des bulles, des trous d’épingle ou tout autre fuite. Ne jamais saisir untuyau haute pression quifuit ou estendommagé.

• Ne jamais toucher, saisir ou essayer de couvrir un trou minuscule ou tout autre fuite similaire sur le tuyau haute pression. Le jet d’eau EST sous haute pression et PÉNÈTRERA lapeau.

• Ne jamais mettre les mains devantl’embouchure.

• Éloigner le jet, ne pas le diriger vers soimême ouautrui.

• S’assurer que le tuyau et les raccords sont serrés et en bon état. Ne jamais s’agripper au tuyau ou aux raccords en cours defonctionnement.

• Ne pas mettre le tuyau en contact avec lesilencieux.

• Ne jamais attacher ou retirer le tube ou les raccords du tuyau avec le système souspression.

• Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait de l’extrémité de la buse à la détente dupistolet.

• Il y a risque de blessures si la pression n’est pas réduite avant d’essayer de procéder à un entretien ou undémontage.

• Pour décompresser le système, éteindre le moteur, fermer l’approvisionnement en eau et enclencher la détente du pistolet jusqu’à l’arrêt complet de l’écoulement d’eau.

• Utiliser uniquement des accessoires de classement égal ou supérieur à celui de la laveuse hautepression.

27 - FR

Page 28

DANGER : RISQUE DE BLESSURE PAR JET

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Un jet de liquide à haute vitesse peut briser des objets et projeter les éclats à hautevitesse.

• Toujours porter des lunettes de sécurité conformes à la norme ANSI Z87.1 Porter des vêtements protecteurs pour se protéger de jetsaccidentels.

• Ne jamais diriger la lance ou le jet vers une personne ou desanimaux.

• Des objets légers ou mal fixés peuvent se transformer en projectilesdangereux.

• Toujours fixer solidement le verrou de la détentelorsque le tube pulvérisateur est inutilisé pour empêcher tout fonctionnementaccidentel.

• Ne jamais fixer, de façon permanente, la détente en position arrière (ouverte).

DANGER : RISQUE D’UTILISATION DANGEREUSE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Une utilisation dangereuse de la laveuse haute pression pourrait provoquer de graves blessures, voire son propre décès ou celle d’autrespersonnes.

• Ne pas utiliser de produit à blanchir au chloreou tout autre composécorrosif.

• Se familiariser ave le fonctionnement et les commandes de la laveuse hautepression.

• Tenir la zone de travail exempte de toutes personnes, animaux etobstacles.

• Ne pas utiliser le produit en cas de fatigue ou sous l’emprise d’alcool ou de drogues. Rester vigilant en touttemps.

• Ne jamais rendre inopérant les caractéristiques de sécurité duproduit.

• Ne pas utiliser l’appareil avec des pièces manquantes, brisées ou nonautorisées.

• Ne jamais laisser le tube pulvérisateur sans surveillance lors du fonctionnement de l’appareil.

• Suivre la procédure de démarrage correcte pour éviter l’effet de rebond moteur qui provoquerait ainsi une blessure grave à la main ou aubras.

• Si le moteur ne démarre pas après deux tentatives, appuyer sur la détente du pistolet pour décompresser la pompe. Tirer délicatement la corde du démarreur jusqu’à obtention d’une résistance. Puis tirer rapidement sur celui-ci pour éviter l’effet de rebond moteur et empêcher toute blessure à la main ou aubras.

28- FR

Page 29

• Le pistolet et le tube de pulvérisation sont des outils de nettoyage puissants

• Garder la laveuse haute pression hors de portée des enfants en touttemps.

qui ressemblent à un jouet pour unenfant.

• Le pistolet et le tube de pulvérisation réagissent à la pression du jet et provoqueront un effet de rebond qui pourrait faire glisser, ou tomber, l’opérateur ou rediriger le jet. Une maîtrise imparfaite du pistolet et de la lance peut provoquer des blessures à soi même et àautrui.

• Ne pas trop tendre les bras ou se tenir debout sur une surface instable.

• Ne pas utiliser une laveuse haute pression debout sur une échelle.

• Saisir solidement à deux mains le pistolet/tube de pulvérisation. S’attendre à un effet de rebond lors de l’enclenchement de ladétente.

DANGER : RISQUE DE BLESSURE OU DE DOMMAGE À LA

PROPRIÉTÉ LORS DU TRANSPORT OU DU RANGEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Il y a risque de fuite ou de déversement d’essence ou d’huile qui pourrait se solder par un incendie ou des problèmes respiratoires, des blessures graves, voire la mort. Des fuites d’essence ou d’huile endommageront les tapis, peinture ou toutes autres surfaces de véhicules ou deremorques.

• Il est possible que de l’huile remplisse le cylindre et endommage le moteur si l’appareil n’est pas rangé ou transporté à laverticale.

• Si la laveuse haute pression est dotée d’une soupape d’arrêt, FERMER la soupape d’arrêt avant le transport pour éviter toute fuite d’essence. S’il n’y a pas de soupape d’arrêt, purger l’essence du réservoir avant le transport. Transporter l’essence uniquement dans un contenant homologué par la Loi sur la santé et la sécurité du travail.

Toujours installer la laveuse haute

pression sur un revêtement protecteur lors du transport pour protéger le véhicule de tout dommage de fuites.

Toujours transporter et ranger l’appareil

à la verticale. Retirer immédiatement la laveuse haute pression du véhicule dès l’arrivée à destination.

DANGER : RISQUE DECHOC ÉLECTRIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Un jet en direction de prises électriques ou d’interrupteurs ou tout objet branché à un circuit électrique pourrait se solder par un

• Débrancher tout produit fonctionnant à l’électricité avant d’essayer de le nettoyer. Éloigner le jet des prises électriques etinterrupteurs.

chocélectrique.

29 - FR

Page 30

DANGER : RISQUE DE BRÛLURE CHIMIQUE

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• L’utilisation d’acides, de produits chimiques toxiques ou corrosifs, de poisons, d’insecticides, ou de tout type de solvant inflammable avec le produit risque de se solder par des blessures graves, voire lamort.

Ne pas pulvériser d’acides, d’essence,

• de kérosène ou toute autre matière inflammable avec ce produit. Utiliser uniquement des détergents domestiques, des nettoyants et des dégraissants recommandés avec la laveuse hautepression.

• Porter des vêtements protecteurs pour protéger les yeux et la peau contre le contact avec les matériaux souspression.

AVERTISSEMENT : RISQUE D’ÉCLATEMENT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

•

Des pneus surgonflés pourraient provoquer des blessures graves et des dommages à lapropriété.

• Utiliser un manomètre pour vérifier la pression des pneus avant chaque utilisation et lors du gonflage; consulter le flanc de pneu pour obtenir la pression correcte.

REMARQUE :

des réservoirs d’air, des compresseurs et d’autres appareils similaires utilisés pour gonfler les pneus peuvent remplir de petits pneus à ces pressions très rapidement. Régler le régulateur de pression d’air à une pression moindre que celle indiquée sur le pneu. Ajouter l’air par petite quantité et utiliser fréquemment le manomètre pour empêcher unsurgonflage.

• Tout liquide pulvérisé à haute vitesse directement sur les flancs des pneus (comme ceux que l’on retrouve sur les voitures, remorques et autres véhicules semblables) risque d’endommager les flancs et d’entraîner des blessures graves.

• Avec les laveuses haute pression cotées au-dessus de 11032 kPa (1 600 psi), utiliser le jet en éventail le plus large (buse de 40º) et maintenir le jet à au moins 200 mm (8 po) des flancs des pneus. Ne pas diriger le jet directement sur le joint séparant le pneu et la jante.

AVERTISSEMENT : ATTENTION SURFACES CHAUDES

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Le contact de surfaces chaudes comme les composants d’échappement moteur, pourrait provoquer des brûlures graves

• En cours de fonctionnement, ne toucher que les surfaces de commande de la laveuse haute pression. Tenir en tout temps les enfants à l’écart de la laveuse haute pression. Ils n’ont pas assez de jugement pour reconnaître les dangers inhérents auproduit.

30- FR

Page 31

AVERTISSEMENT : RISQUE DE BLESSURE EN SOULEVANT LE

PRODUIT

CE QUI PEUT SE PRODUIRE COMMENT L’ÉVITER

• Essayer de soulever un objet trop lourd peut se solder par de gravesblessures.

• La laveuse haute pression est trop lourde pour être soulevée par une seule personne. Demander de l’aide avant de lasoulever.

CONSERVER CES DIRECTIVES

POUR UN USAGE ULTÉRIEUR

GUIDE D’INSTALLATION RAPIDE

AVERTISSEMENT: Pour réduire le risque de blessure, veuillez lire le manuel

d’instructions de la laveuse à pression et du moteur avant d’utiliser l’appareil.

Installation de la poignée

l'ensemble de poignée sur le cadre, enfoncez les boutons-poussoirs et glissez l'ensemble de poignée dans le cadre jusqu'à ce que les boutonspoussoirs s'enclenchent dans lestrous.

Placez

livré sans huile. Avant de démarrer le moteur, ajouter l’huile fournie. Vérifier le niveau d’huile avant chaque utilisation. Consultez le guide du moteur pour connaître la procédureappropriée.

Ajouter / Voir pétrole

Le moteur est

Ajouter l’essence

extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir. Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide du moteur pour connaître la procédureappropriée.

Dans un endroit

Faites glisser la poignée sur le cadre et le fixer avec les boulons de selle et les boutons.

IMPORTANT: Ethanol ShieldTM (vendu séparément) est un stabilisateur de carburant qui aide à éliminer et à prévenir les problèmes liés à l'éthanol dans les équipements de puissance. Suivez les instructions sur le contenant et ajouter à l'essence.

31 - FR

Page 32

GUIDE DE DÉMARRAGE RAPIDE

DANGER :

• Ne faites jamais tourner le moteur à l’intérieur ou dans un endroit clos, mal aéré. Les émanations d’échappement contiennent du monoxyde de carbone, un gaz inodore etmortel.

• Risque d’injection de liquide et de lacération. Lorsque vous utilisez le réglage à haute pression, NE LAISSEZ PAS le jet à haute pression entrer en contact avec la peau non protégée ou des animaux de compagnie ou autres. Des blessures sérieusessurviendront.

Branchez le tuyau

d’arrosage à la pompe

Filetez le tuyau d’arrosage à l’entrée de lapompe.

Voir l'étiquette #1 sur de l'appareil.

Branchez la lance

d’arrosage au

pulvérisation

Filetez la lance d’arrosage dans l’extrémité du pistolet depulvérisation.

pistolet de

Branchez le tuyau

d’arrosage à la pompe

Filetez le tuyau à haute pression à la sortie de lapompe.

Voir l'étiquette #2 sur de l'appareil.

(Si équipé)

Branchez les

buses à

à la lance d’arrosage

Tirez sur le coupleur et insérez la buse. Relâchez le coupleur à raccord rapide et tournez la buse afin de vous assurer qu’elle y soit biensécurisée.

raccord rapide

Branchez la lance d’arrosage au

pistolet de pulvérisation

Filetez la lance d’arrosage dans l’extrémité du pistolet depulvérisation.

(Si équipé)

Buse à embouts multiples 5n1

Pour choisir un patron d’aspersion

Pivoter le sélecteur d’aspersion au réglage de votre choix.

32- FR

Page 33

Ouvrez le robinet d’eau

au complet

Ne faites pas fonctionner l’appareil si l’alimentation d’eau n’est pas branchée et ouverte. Utilisez uniquement de l’eaufroide.

AVERTISSEMENT: Ce guide n’est pas un substitut pour la lecture du manuel

de l’opérateur. Vous devez lire et comprendre le manuel de l’opérateur avant d’utiliser ceproduit.

tout l’air de la pompe et du tuyau à haute pression en appuyant sur la gâchette jusqu’à ce qu’un écoulement constant d’eau soit présent. Environ 30secondes.

Relâchez l’air du système

Relâchez

Démarrez le moteur.

Consultez le

guide du moteur pour

connaître la procédure appropriée.

33 - FR

Page 34

MIEUX CONNAÎTRE LA LAVEUSE HAUTE PRESSION

REMARQUE: Les photographies et schémas figurant dans ce guide sont incorporés seulement à titre de référence et ne représentent pas un modelparticulier.

Comparez les illustrations avec votre appareil afin de vous familiariser avec l'emplacement des commandes et des réglages. Conservez ce guide pour les références futures.

9 11

ÉLÉMENTS DE BASE D’UNE LAVEUSE À PRESSION (FIG. 1)

A. Pompe à haute pression: Augmente la pression de la source d'eau. B. Moteur : Entraîne la pompe à haute pression. Consultez le guide du moteur

pour connaître l’emplacement et l’utilisation des commandes du moteur.

C. Boyau à haute pression : Achemine l'eau sous pression de la pompe vers le

pistolet et la lance de vaporisation.

D. Pistolet de vaporisation : S'attache à la lance pour régler le débit d'eau, la

direction et la pression.

E. Tube de pulvérisation à branchement rapide : ce système permet à

l’utilisateur de changer rapidement les buses haute pression. Consultez la partie intitulée Utilisation de la lance de vaporisation de Utilisationsection.

F. Boyau de produit chimique (pas montré) (Si équipé): Alimente les agents

de nettoyage dans la pompe pour les mélanger avec l'eau. Consultez la partie intitulée Application des produits chimiques/solvants de nettoyage de Utilisationsection.

34- FR

Page 35

G. Poignée H. Cadre I. Sortie de la pompe J. Orifice d’admission de la pompe K. Buses à changement rapide OU buse à embouts multiples 5n1 (pasmontré) L. Réservoir de détergent (Si équipé): Alimente les agents de nettoyage dans

la pompe pour le mélange avec de l’eau. Voir les instructions à la section Comment appliquer des produits chimiques/solvants de nettoyage dans la section Opération.

ÉLÉMENTS DE BASE DU MOTEUR

Consultez le guide du moteur pour connaître l’emplacement et l’utilisation des commandes du moteur.

Commande d'étrangleur : Ouvre et ferme la soupape de l'étrangleur dans le carburateur.

Poignée du démarreur : Tirer sur la poignée du démarreur fait fonctionner le démarreur à rappel pour démarrer le moteur.

Interrupteur du moteur : Met en fonction ou hors fonction le système d'allumage.

D'ASSEMBLAGE (FIG. 2–4)

1. Identifier et retirer toutes les pièces détachées de la boîtepliante.

2. Couper les quatre coins de la boîte, du haut vers le bas, et mettre les côtés à plat sur lesol.

3. (Figure 2) Placez l'ensemble de poignée (G) sur le cadre (H), enfoncez les boutons-poussoirs et glissez l'ensemble de poignée dans le cadre jusqu'à ce que les boutons-poussoirs s'enclenchent dans lestrous.

(Figure 2A) Faites glisser la poignée (G) sur le cadre (H) et le fixer avec les boulons de selle et les boutons.

AVIS: Risque de blessures corporelles. Ne pas placer les mains entre le module et le cadre pour éviter de se pincer lesmains.

2 2B

4. (Si équipé) Retirer du sac plastique les buses colorées à changement rapide (K) et les insérer dans le porte-buse. Les couleurs des buses correspondent aux couleurs sur sur lepanneau.

35 - FR

Page 36

5. Attachez la lance (E) au pistolet (D) et bienserrer.

6. Attachez le boyau à haute pression (C) au pistolet (D) et bien serrer.

AVIS: Le moteur est livré sans huile. Avant de démarrer le moteur, ajouter l’huile fournie. Les dommages au moteur peuvent se produire si le moteur tourne sans huile, ce dommage ne sera pas couvert par lagarantie.

REMARQUE : La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème avec la pompe, s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com.

UTILISATION

PRESSURE WASHER TERMINOLOGY

TERMINOLOGIE DES LAVEUSES À PRESSION

PSI *: livres par pouce carré. Une unité de mesure de pression d'eau. Également utilisé pour la pression d'air, la pression hydraulique, etc. .

GPM *: Gallons par minute. L'unité de mesure du débit d'eau.

* La pression nominale et débit d'eau nominal est dans la tolérance de fabrication

de (+ / - 10%)

CU : Unités de nettoyage. GAL. PAR MIN. x PSI = CU. Parfois noté que L / min (litres par minute).

Mode de dérivation : Permet à l'eau de recirculer dans la pompe lorsque la détente n'est pas actionnée. Cette option permet à l’opérateur de libérer la gâchette du pistolet et de se repositionner sans avoir à couper le moteur entre les operations denettoyage.

AVERTISSEMENT: Ne laissez pas l'unité fonctionner pendant plus de deux minutes sans la gâchette du pistolet tiré. Cela pourrait provoquer une surchauffe et d'endommager la pompe. Lorsque la température à l'intérieur de la pompe est trop élevée, la soupape de décharge thermique ouvrira et libérer de l'eau à partir de la pompe pour abaisser la température interne. Alors la vanne seferme.

Soupape de surpression thermique (P, Fig. 5) : lorsque la température à l’intérieur de la pompe dépasse un certain seuil (température élevée), la soupape s’ouvrira et relâchera un jet d’eau pour essayer d’abaisser la température à l’intérieur de la pompe. La soupape se fermera par lasuite. REMARQUE : L’emplacement de la soupape de surpression thermique peut varier selon le type de pompe.

Système d'injection de produit chimique : Mélange les nettoyants ou les solvants de nettoyage avec l'eau pour augmenter l'efficacité de nettoyage.

36- FR

Page 37

Source d'eau : Toutes les laveuses à pression ont besoin d'une source d'eau. Les exigences minimums pour la source d'eau sont de 20 psi et de 19litres (5 gallons) à la minute. Si votre source d’eau est un puits, la longueur du boyau d'arrosage doit être limitée à 9m(30pi).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours protéger le système contre les refoulements s’il est raccordé au système d’apport en eau potable.

CARACTÉRISTIQUES DE FONCTIONNEMENT DE LA LAVEUSE À PRESSION

RÉGLAGE DE LA PRESSION

La pression est préréglée à l'usine afin d'obtenir une pression ainsi qu'un nettoyage optimums. La pression peut être diminuée de la façon suivante.

1. Éloignez-vous de la surface à nettoyer. Plus vous êtes éloigné, moins sera

la pression sur la surface à nettoyer.

2. Installer la buse de 40° (blanche). La buse de 40° produit un jet d’eau moins

puissant et pulvérise sur une plus grande superficie. Se reporter à la section

Utilisation de la lance devaporisation.

AVIS : NE tentez PAS d'augmenter la pression de la pompe. Une pression plus élevée que celle réglée à l'usine peut endommager lapompe.

UTILISATION DE LALANCE (SI ÉQUIPÉ AVEC DES BUSES QC)

Les buses du tube de pulvérisation sont rangées dans le porte-buse sur le panneau. Les couleurs sur le panneau identifient la buse et l’angle de pulvérisation. Se reporter au tableau suivant pour sélectionner la bonne buse pour le travailsouhaité.

Couleur de la buse

Red

Jaune

Vert

Blanc

Angle de pulvérisation

0˚

15˚

25˚

40˚

Utilisations Surfaces*

application précise et puissante pour le nettoyage de taches, de surfaces non peintes ou de zones inaccessibles

nettoyage intense de surfaces dures non peintes

métal ou béton non peint;

N’UTILISEZ pas sur le bois

grils, entrées de cour, passages piétons en béton ou briques et briques ou stuc non peints

buse standard pour presque toutes les applications

outils de jardin, trottoirs, meubles de jardin, parement non peint, stuc, les gouttières et surplomb de toit, surfaces en brique

nettoyage de surfaces peintes ou délicates

Automobile/VR, bateau, bois, brique et stuc peints, surface en vinyle, parement peint

37 - FR

Page 38

Couleur de la buse

Angle de pulvérisation

basse pression

Utilisations Surfaces*

applique des solutions de nettoyage

la pulvérisation à faible pression est sécuritaire pour

Noir

toutes les surfaces; toujours vérifier la

compatibilité des solutions nettoyantes avant leur utilisation

* AVIS : le jet sous haute pression de la laveuse haute pression est capable d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles, les garnitures d’automobiles, les objets délicats comme les fleurs et les arbustes. Avant de pulvériser, vérifier l’article à nettoyer et s’assurer qu’il est suffisamment solide pour résister à la puissance dujet.

CHANGEMENT DES BUSES SUR LE TUBE DE PULVÉRISATION (FIG. 6)

DANGER : risque d’injection de liquides. Ne pas diriger le jet en direction de personnes, sur la peau et les yeux sans protection ou sur des animaux. Une blessure grave seproduira.

AVERTISSEMENT : la projection d’objets pourrait provoquer de graves blessures. NE PAS essayer de changer de buse lorsque la laveuse haute pression est en fonctionnement. Éteindre le moteur avant de changer debuse.

1. Pousser vers l’arrière le coupleur à branchement rapide

(E) et insérer la buse (K).

2. Relâcher le coupleur et tourner la buse pour s’assurer

de la bonne fixation de celle-ci.

AVERTISSEMENT : la projection d’objets pourrait provoquer de graves blessures. S’assurer que la buse est complètement insérée sur la douille du dispositif

de branchement rapide et quele joint de blocage est complètement engagé (vers l’avant) avant d’appuyer sur la détente du pistolet depulvérisation.

MODE D’EMPLOI DU TUBE D’ASPERSION (SI ÉQUIPÉ AVEC UNE BUSE 5N1)

Il y a cinq réglages de patron d’aspersion, situés sur la buse à embouts multiples 5n1. Pour choisir un patron d’aspersion, pivoter le sélecteur d’aspersion au réglage de votre choix. Se référer au tableau suivant pour choisir la buse appropriée pour le travail à effectuer.

DANGER : risque d’injection de liquides. Ne pas diriger le jet en direction de personnes, sur la peau et les yeux sans protection ou sur des animaux. Une blessure grave seproduira.

38- FR

Page 39

Couleur de la buse

Angle de pulvérisation

Utilisations Surfaces*

application précise et puissante pour le nettoyage de taches, de surfaces non peintes ou de zones inaccessibles

nettoyage intense de surfaces dures non peintes

métal ou béton non peint;

N’UTILISEZ pas sur le bois

grils, entrées de cour, passages piétons en béton ou briques et briques ou stuc non peints

Buse de nettoyage standard pour la plupart des applications

Outils de jardin, trottoirs, mobilier de jardin, parement non peint, stuc, gouttières et avant-toits, béton, surface en brique

nettoyage de surfaces peintes ou délicates

Automobile/VR, bateau, bois, brique et stuc peints, surface en vinyle, parement peint

basse pression

applique des solutions de nettoyage

la pulvérisation à faible pression est sécuritaire pour toutes les surfaces;

toujours vérifier la compatibilité des solutions nettoyantes avant leur utilisation

* AVIS : le jet sous haute pression de la laveuse haute pression est capable

d’endommager des surfaces comme le bois, le verre, les peintures d’automobiles, les garnitures d’automobiles, les objets délicats comme les fleurs et les arbustes. Avant de pulvériser, vérifier l’article à nettoyer et s’assurer qu’il est suffisamment solide pour résister à la puissance dujet.

APPLICATION DES PRODUITS CHIMIQUES/SOLVANTS DE NETTOYAGE (FIG. 6)

L'application des solutions de nettoyage devrait être effectuée à basse pression. REMARQUE : utilisez seulement des savons ou des produits chimiques qui sont conçus spécialement pour une laveuse à pression. Ne pas utiliser de l'eau

deJavel. Application de produits chimiques

1. (Si équipé) Poussez le boyau de produit chimique (F, Figura 7A) dans le

raccord cannelé, près du point de connexion du boyau à haute pression de la pompe, tel qu'illustré Placez l'autre extrémité du boyau de produit chimique (l'extrémité avec le filtre) dans le contenant avec le produit chimique/solution de nettoyage. REMARQUE : L’emplacement de l’embout barbelé peut varier selon le type de pompe.

39 - FR

Page 40

(Si équipé avec cette option) retirer le couvercle du réservoir de détergent (Q,

Figure 7B) et remplir le réservoir de détergent avec du solvant de nettoyage. Remettre le couvercle du réservoir de détergent.

REMARQUE : pour chaque quantité de 26,5 litres (7 gallons) d'eau pompée,

3,8 litres (1 gallon) de produit chimique/solution de nettoyage seront utilisés.

3. Insérer la buse de basse pression (noire) sur le raccord à branchement rapide du tube de pulvérisation OU sélectionner le réglage «SOAP(savon) » sur la buse à embouts multiples 5n1. Se reporter à la section Buses du tube de pulvérisation.

4 Après avoir utilisé un produit chimique, placez le boyau de produit chimique

dans un récipient d'eau propre et aspirez de l'eau propre à travers le système d'injection de produit chimique pour bien rincer le système. Si les produits chimiques restent dans la pompe, celle-ci pourrait être endommagée. Les pompes endommagées par un produit chimique ne sont pas couvertes par la garantie.

REMARQUE : REMARQUE : lors de l’utilisation de produits chimiques et de savons, la succion ne fonctionnera pas si la buse noire à savon n’est pas insérée sur le tube de pulvérisation OU si la buse à savon n’est pas sélectionnée sur la buse à embouts

multiples 5n1.

DÉMARRAGE (FIG. 8–11)

AVERTISSEMENT: afin de réduire le risque de blessures, lire le monde

d’emploi de la laveuse haute pression avant de la mettre enmarche.

DANGER : risque d’injection de liquide et de lacération Lors du fonctionnement à pression élevée, NE PAS laisser le jet à haute pression en contact avec la peau et les yeux sans protection ou avec des animaux. Une blessure grave seproduira.

• La laveuse haute pression fonctionne à des pressions de liquides et des vitesses suffisamment élevées pour pénétrer la peau humaine et animale, ce qui pourrait se solder par une amputation ou autres blessures graves. Des fuites provoquées par des raccords lâches ou des tuyaux usés ou endommagés peuvent se solder par des blessures par injection. NE PAS TRAITER UNE INJECTION DE LIQUIDE COMME UNE SIMPLE COUPURE ! Consulter un médecin.

DANGER: Monoxyde de carbone. Le fonctionnement d’un moteur à l’intérieur provoque la mort en quelques minutes. L’échappement du moteur contient des niveaux élevés de monoxyde de carbone (CO), un gaz toxique, indoors et invisible. Il est possible que vous inhaliez du CO meme EN L’ABSENCE de l’odeur de l’échappement dumoteur.

• Respirer les vapeurs d’échappement provoquera de graves blessures voire, un décès ! Les gaz d’échappement des moteurs contiennent du monoxyde de carbone, un gaz inodore etmortel.

• Utiliser la laveuse haute pression dans une zone bien aérée. Éviter les endroits clos comme les garages, les sous-sols,etc.

40- FR

Page 41

• Ne jamais utiliser l’appareil dans un endroit habité par des hommes ou des anmaux.

AVERTISSEMENT: risque d’incendie, asphyxie et de brûlures. Ne jamais faire le plein du réservoir avec le moteur en marche ou chaud. Ne pas fumer lors du plein d’essence.

• NE JAMAIS remplir le réservoir au complet. Laisser environ 12,7 mm (1/2 po) de dégagement sous le bord du goulot de remplissage pour permettre l’expansion de l’essence. Essuyer toute trace d’essence du moteur et de l’équipement avant de démarrer le moteur..

• NE PAS laisser les tuyaux en contact avec le silencieux chaud en cours de fonctionnement ou immédiatement près l’utilisation de la laveuse haute pression. Les dommages aux tuyaux, suite à un contact avec les surfaces chaudes du moteur, NE sont PAS couverts par lagarantie.

AVIS : Risque des dommages à la propriété. ne jamais tirer sur le tuyau d’approvisionnement en eau pour déplacer la laveuse haute pression. Cette action risque d’endommager le tuyau ou l’arrivée d’eau de lapompe.

• NE PAS utiliser d’eau chaude. Utiliser uniquement de l’eaufroide.

• Ne jamais fermer l’arrivée d’eau lors du fonctionnement de la laveuse haute pression, cela endommagera lapompe.

• NE PAS cesser la pulvérisation d’eau pour une période de plus de deux minutes à chaque fois. La pompe fonctionne en mode de dérivation lorsque la détente du pistolet de pulvérisation n’est pas engagée. Il y a risque d’endommagement des composants internes de la pompe si elle demeure en mode de dérivation pour plus de deuxminutes.

Si vous ne comprenez pas ces mises en garde, s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com pour obtenir de plus amplesinstructions.

Avant de démarrage, l'appareil, consultez le guide du moteur pour connaître la procédure de démarrageappropriée.

1. Dans un endroit extérieur bien aéré, ajoutez de l'essence pure, sans plomb, de haute qualité et ayant un indice d'octane de 86 ou plus. Ne pas trop remplir. Essuyez l’essence déversée avant de démarrer le moteur. Consultez le guide du moteur pour connaître la procédureappropriée.

AVIS : Utilisez de carburants dont la teneur en éthanol

est supérieure à 10 % ne sont pas approuvés pour une utilisation dans ce produit par la réglementation de l'EPA et risque d'endommager l'appareil et annuler lagarantie.

2. Vérifiez le niveau d’huile. Consultez le guide du moteur pour connaître la procédureappropriée.

3. Raccorder le tuyau d’eau à l’approvisionnement d’eau. Faire couler de l’eau dans le tuyau pour retirer toute bulle d’air. Dès que le jet d’eau est constant, fermer l’approvisionnement d’eau.

41 - FR

Page 42

4. Assurez-vous que l'écran filtrant (M) est dans l'orifice d'entrée d'eau de la

pompe. REMARQUE: Le côté conique doit être dirigé vers l'extérieur.

5. Branchez la source d'eau (N) à l'orifice d'entrée de la pompe (J).

REMARQUE: La source d'eau doit fournir un minimum de 19 litres (5 gallons) par minute à 20PSI.

6. Attachez le boyau à haute pression (C) à la sortie de la pompe (I).

AVERTISSEMENT: pour réduire la possibilité de contamination, toujours protéger le système contre les refoulements s’il est raccordé au système d’apport en eaupotable.

7. Pour sélectionner la bonne buse pour le travail souhaité. Consultez les

directives intitulées Utilisation de la lance de cette section. REMARQUE: Si vous voulez appliquer un produit chimique ou une solution de nettoyage, consultez la partie intitulée Application des produits chimiques/solvants de nettoyage de cettesection.

8. Ouvrez le robinet de la source d'eau.

AVIS : Risque des dommages à la propriété. Négliger de suivre cette directive pourrait endommager la pompe.

9. Retirer toute trace de bulles d’air de la pompe et du tuyau haute pression en

appuyant sur la détente jusqu’à l’obtention d’un jet d’eau constant.

10. Démarrez le moteur. Consultez le guide du moteur pour connaître la

procédure appropriée.

AVERTISSEMENT : risque d’utilisation dangereuse Si le moteur ne démarre pas après deux tentatives, appuyer sur la détente du pistolet pour décompresser la pompe. Tirer lentement la corde du démarreur jusqu’à obtention d’une résistance. Puis tirer rapidement sur celui-ci pour éviter l’effet de rebond moteur et empêcher toute blessure à la main ou aubras.

REMARQUE : Si le niveau d’huile du moteur est bas, le moteur ne démarrera pas. Dans ce cas, vérifier le niveau d’huile du moteur et ajouter de l’huile au besoin

11. Appuyez sur la détente du pistolet pour commencer la vaporisation d'eau.

AVERTISSEMENT : risque d’utilisation dangereuse Se tenir sur une surface stable et saisir solidement le pistolet/la lance avec les deux mains. S’attendre à un effet de rebond lorsque la détente du pistolet de pulvérisation estengagée.

12. Relâchez la détente pour arrêter le débit d’eau.

AVERTISSEMENT: risque de blessure par jet. Verrouiller la détente (O) lorsque le pistolet n’est pas utilisé pour

empêcher une pulvérisationaccidentelle.

ARRÊT DE L'APPAREIL

1. Après chaque usage, si vous avez appliqué des produits

chimiques, placez le boyau de produit chimique dans un récipient d'eau propre et aspirez de l'eau propre à travers le système d'injection de produit chimique pour bien rincer lesystème.

42- FR

Page 43

AVIS : Risque des dommages à la propriété. Si vous n'exécutez pas cette étape, cela risque d'endommager la pompe.

2. Arrêtez le moteur. Consultez le Guide du moteur.

AVIS : Risque des dommages à la propriété. Ne fermez JAMAIS le robinet d'eau lorsque le moteur tourne.

3. Fermez le robinet de la source d'eau.

4. Appuyez sur la détente du pistolet de vaporisation pour dégager l’eau sous pression dans le boyau ou dans lepistolet.

5. Consultez la section sur l'entreposage de ce guide pour connaître les procédures d'entreposageappropriées.

ENTRETIEN

AVERTISSEMENT: risque de brûlure Lors d’un entretien, il y a présence de surfaces d’eau chaudes, à pression élevée et de pièces mobiles qui peuvent provoquer des blessures graves ou undécès.

AVERTISSEMENT: risque d’incendie Avant tout entretien ou réparation, toujours débrancher le fil de la bougie, laisser refroidir le moteur et décompresser toute pression d’eau. Le moteur contient un combustible inflammable. Ne pas fumer ou travailler près de flammes nues lors d’unentretien.

Afin d'assurer le bon fonctionnement et une durée de vie prolongée de votre laveuse à pression, vous devez préparer et suivre un calendrier d'entretien régulier. Si votre laveuse à pression est utilisée dans un environnement défavorable, tel qu'à des températures élevées ou des conditions poussiéreuses, les vérifications d'entretien doivent être exécutées plus souvent

MOTEUR

Consultez le guide du moteur pour connaître les recommandations du fabricant concernant tous les services d’entretien. REMARQUE : Le bouchon de vidange du moteur se situe à l'arrière de l'appareil.

POMPE

La pompe de cet appareil n'exige aucun entretien ni huile. S'il y a un problème avec la pompe, contactez un Centre de service après-vente autorisé. If there is a problem with the pump contact us at www.simpsoncleaning.com.

CONNEXIONS

Les connexions des boyaux de la laveuse à haute pression, du pistolet et de la lance doivent être nettoyées régulièrement et lubrifiées avec une huile légère ou de la graisse non soluble à l'eau afin d'éviter les fuites et dommages aux joints toriques.

NETTOYAGE DE LA BUSE (FIG. 12)

En cas d’obturation de la buse avec une matière étrangère (saletés par exemple), une pression excessive peut se développer. En cas d’obturation ou de restreinte partielle de la buse, la pression de la pompe pulsera. Nettoyer immédiatement la buse à l’aide de la trousse de nettoyage fournie. Suivre les directives suivantes :

1. Éteindre la laveuse haute pression et fermer l’arrivée d’eau.

2. Enfoncer la détente du pistolet de pulvérisation pour décompresser toute

pression d’eau.

3. Débrancher le tube de pulvérisation du pistolet.

43 - FR

Page 44

4. Retirer toute trace d’obstruction à l’aide de l’outil de nettoyage de buse fourni puis rincer à l’eau fraîche en

senscontraire.

5. Diriger l’arrivée d’eau (N) dans la buse haute pression pendant 30 secondes pour évacuer les particulesdétachées.

6. Rebrancher le tube de pulvérisation au pistolet puis ouvrir l’arrivée d’eau.

7. Démarrer la laveuse haute pression et sélectionner la pression élevée pour tester le pistolet depulvérisation.

NETTOYAGE DU FILTRE D’ENTRÉE D’EAU (FIG. 8)

Cet écran filtrant devrait être vérifié périodiquement et nettoyé au besoin.

1. Saisissez l'extrémité du filtre et retirez-le de l'orifice d'entrée d'eau de la pompe, tel qu'illustré.

2. Nettoyez le filtre en le rinçant à l'eau sur les deux côtés.

3. Réinsérez le filtre dans l'orifice d'entrée d'eau de la pompe. REMARQUE : Le côté conique doit être dirigé vers l'extérieur.

REMARQUE : N'utilisez pas la laveuse à pression lorsque le filtre n'est pas posé de façon appropriée.

ENTREPOSAGE

MOTEUR

Consultez le Guide du propriétaire du moteur pour connaître les recommandations du fabricant en ce qui concerne l'entreposage.

POUR ÉVITER TOUT PROBLÈME LIÉ AU CARBURANT

1. Verser le Ethanol Shield mément aux instructions dufabricant.

Lors de l’ajout de stabilisateur d’essence, remplir le réservoir d’essence

fraîche. Si le réservoir n’est que partiellement plein, l’air présent favorisera la détérioration de l’essence durant le stockage. Si l’essence utilisée provient d’un bidon, s’assurer qu’elle estfraîche.

2. Après avoir ajouté le stabilisateur, faire tourner le moteur à l’extérieur pendant 10 minutes pour s’assurer que l’essence non traitée est remplacée par l’essence traitée dans lecarburateur.

3. Mettre le robinet d’essence en positionFERMÉ.

4. Continuez à laisser tourner le moteur jusqu'à ce qu'il s'arrête à cause du manque de carburant dans la cuve ducarburateur.

POMPE

Le fabricant recommande l’utilisation SIMPSON® / POWERWASHER protecteur de pompe/produit d’hivérisation lors de l’entreposage de l’appareil pour une durée supérieure à 30jours et/ou lorsque des températures sous le point de congélation sont prévues. SIMPSON pompe est respectueux de l’environnement.

REMARQUE : l’utilisation d’un liquide protecteur de pompe permet de lubrifier correctement les joints internes de la pompe, quels que soient la température ou l’environnement.

(vendu séparément) stabilisateur d’essence confor-

d’un liquide

/ POWERWASHER® liquide protecteur de

44- FR

Page 45

AVIS : risque de dommages matériels. Utiliser uniquement SIMPSON® / POWERWASHER

Garde Pompe ou l'équivalent. D'autres produits pourraient être

corrosifs et / ou contiennent de l'alcool qui peut causer des dommages à lapompe.

1. Fermez le pulvérisateur à puissant jet d’eau et déconnectez les boyaus de lapompe.

2. Dévissez le robinet de bouteille, de la bouteille Pump Guard, et enlevez le sceau.

3. Vissez de nouveau le robinet sur labouteille.

4. Attachez la bouteille à l’ouverture du pulvérisateur à puissant jet d’eau.

5. Pressez la bouteille pour injecter le contenu dans lapompe.

6. Avec contacteur d’allumage, simultanément tirer la corde du démarreur et presser la bouteille. Répétez jusqu’à ce que le fluide protecteur sorties sortie de la pompe. REMARQUE: Cette étape peut nécessiter deuxpersonnes.

LAVEUSE À PRESSION

1. Vidange toute l'eau du tuyau à haute pression et l'envelopper sur le dévidoir pourtuyau.

2. Vidangez toute l'eau du pistolet et de la lance. Pour ce faire, maintenez le pistolet en position verticale, en dirigeant la buse vers le bas, et appuyez sur la détente du pistolet. Rangez ces pièces dans le porte-pistolet.

3. Entreposez le boyau de produit chimique de façon à éviter tous dommages.

ACCESSOIRES

DANGER: Risque d’injection de liquides. Si une lance ou un pistolet de rechange est utilisé avec cette laveuse à pression, NE PAS utiliser une lance et/ou une combinaison lance et pistolet dont la longueur est inférieure à celle des lance et pistolet fournis avec cette laveuse à pression; la mesure se fait de l’extrémité de la buse à la détente dupistolet.

AVIS: l'utilisation de tout autre accessoire non recommandé avec cet outil pourrait

s'avérer dangereuse. Utiliser uniquement des accessoires de marque égal ou supérieur à celui de la laveuse hautepression.

RÉPARATIONS

Ne pas retourner cet appareil chez votre détaillant. s'il vous plaît contacter notre département de service clients à www.simpsoncleaning.com

GARANTIE LIMITE

GARANTIE LIMITÉE DE 90 JOURS SUR LES COMPOSANTS DU PRODUIT

SIMPSON

autres composants des laveuses à haute pression sans défauts de fabrication et de matériaux pour un délai de 90 jours à partir de la date d'achat duproduit.

GARANTIE LIMITÉE D'UN AN SUR LA POMPE

SIMPSON SIMPSON

un délai un année à partir de la date de l'achat du produit. La garantie limitée s’applique à la pompeseulement.

garantit, auprès de l’acheteur initial, que le roues, pistolet, tuyau, pôle, buse(s) et

SIMPSON

garanti à l'acheteur d’origine uniquement que la pompe de l'hydronettoyeur

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour

45 - FR

, couverts sous cette garantie sont

Page 46

GARANTIE LIMITÉE DE CINQ ANS SUR L’ENCADREMENT

SIMPSON SIMPSON

garanti à l’acheteur d’origine uniquement que l’encadrement de l’hydronettoyeur

couvert sous cette garantie est sans défauts de fabrication et de matériaux pour un délai cinq ans à partir de la date de l’achat du produit. La garantie limitée s’applique à l’encadrementseulement.

SIMPSON

réparera ou remplacera, à son choix, les produits ou composants ayant fait défaut au cours des périodes de garantie décrites ci-dessus. Les réparations seront programmées suivant le flux normal de travail et les heures d’ouvertures des centres de réparations ainsi que de

la disponibilité des pièces de rechange. Toutes les décisions de

SIMPSON

concernant cette

garantie limitée sontfinales. Cette garantie vous accorde des droits légaux spécifiques et vous pourriez avoir aussi d’autres

droits qui varient d’un État ou d’une province à l’autre.

GARANTI DU MOTEUR

La garantie du moteur est couverte selon les termes et conditions tel que définis par la garantie du fabricant de moteur inclus dans ce produit et est l’unique responsabilité du fabricant demoteur.

Le moteur, le système de contrôle des émissions et des composants associés sont couverts par les termes et conditions énoncées par la garantie du fabricant du moteur et sont la seule responsabilité du fabricant du moteur. Une copie de la garantie du fabricant du moteur a été

fourni pour vous avec votre nettoyeur haute pression de

SIMPSON

. S’il vous plaît consulter la garantie du fabricant du moteur pour traiter une demande ou obtenir un service au moteur, le système de contrôle des émissions ou des composantsconnexes.

RESPONSABILITÉ DE L’ACHETEUR INITIAL (UTILISATEUR INITIAL) :

• Pour transmettre une réclamation de garantie sur votre hydronettoyeur

communiquez le problème à

1-877-362-4271 ou [email protected]

SIMPSON

afin d’obtenir

une autorisation et des directions pour trouver le centre de service le plus près de chez vous.

• Conserver le reçu de caisse d’origine comme preuve d’achat pour toute réparation couverte

par lagarantie.

• Utiliser une diligence raisonnable lors de l’utilisation et l’entretien du produit comme décrit

dans le ou les mode(s) d’emploi.

CETTE GARANTIE NE COUVRE PAS :

• Les marchandises vendues comme remises à neuf, utilisées comme équipement de location,

utilisées à des fins commerciales ou applications commerciales, articles en montre ou modèles de presentation;

• Les marchandise endommagées ou inopérantes suite à une usure normale, une mauvaise

utilisation, une utilisation sous conditions froides, chaudes, pluvieuses, d’humidité excessive, qualité de l’eau, sous le point de congélation, une utilisation avec produits chimiques inappropriés, une négligence, un accident, une utilisation non conforme aux instructions comprises dans le ou les mode(s) d’emploi fourni(s) avec le produit, un mauvais entretien,

une utilisation avec accessoires non recommandés par

SIMPSON

ou une réparation ou

des modifications non autorisées;

• Les frais de réparation et de transport de marchandises exemptes de défauts;

• Les frais associés avec l’assemblage, la lubrification exigée, les réglages ou autres frais

d’installation ou de mise en marche;

• Les dommages dus à la détérioration chimique, tartre, rouille, l’expansion thermique ou

à la corrosion

• Les pièces ou accessoires non récupérables, fournis avec le produit, qui deviendront

inopérants ou inutilisables après une certaine période d’utilisation, y compris mais sans s’y limiter, aux ressorts, buses, joints toriques, rondelles et accessoires similaires;

• La marchandise vendue par

SIMPSON

qui est fabriquée par et identifiée comme le produit d’un autre fabricant/ent comme les moteurs à essence. La garantie du fabricant, si offerte, s’appliquera dans cescas.

•

TOUTE PERTE, DOMMAGE, FRAIS ACCESSOIRES, CONSÉCUTIFS OU INDIRECTS POUVANT PROVENIR DE TOUT DÉFAUT, DÉFAILLANCE OU MAUVAIS FONCTIONNEMENT DU PRODUIT NE SONT PAS COUVERTS PAR CETTE GARANTIE.

Certains États ou provinces ne permettent pas l’exclusion ou la restriction de

46- FR

Page 47

dommages accessoires ou indirects, auquel cas, les exclusions ou limitations ci-dessus pourraient ne pas êtreapplicables.

•

LES GARANTIES IMPLICITES, Y COMPRIS CELLES DE QUALITÉ MARCHANDE OU D’ADÉQUATION À UN USAGE PARTICULIER, SONT LIMITÉES À UN AN À PARTIR DE LA DATE D’ACHAT.

restrictions sur la durée d’une garantie implicite, auquel cas, les restrictions pourraient ne pas êtreapplicables.

Certains États ou provinces ne permettent pas les

GUIDE DE DÉPANNAGE

PROBLÈME CAUSE CORRECTION

Le moteur ne démarre pas (voir le Guide

du moteur

pour plus de renseignements sur le dépannage du moteur)

Aucune pression ou basse pression (à l'utilisation initiale)

Aucun carburant Ajoutez du carburant

Accumulation de pression après avoir tiré deux fois

Appuyez sur la détente du pistolet

pour dégager la pression sur le cordon de démarrage ou après l'utilisation initiale

Le levier d'étrangleur est en position sans étrangle-

Déplacez le levier d'étrangleur à la

position d'étranglement « Choke ». ment « No Choke ».

Fil de bougie n'est pas branché Interrupteur du moteur est en positionOFF. Le levier d'étranglleur est en position « Choke » lorsque le

Branchez le fil de la

bougie d'allumage

Placez l'interrupteur du

moteur en positionON.

Déplacez le levier d'étrangleurr à

la position sans étranglement. moteur est chaud ou lorsque le moteur a été exposé à une source de chaleur pour une période prolongée. La lance n'est pas en position de haute pression

Consultez les instructions

Utilisation de la lance

de vaporisation de la

section Utilisation Alimentation en eau insuffisante

La source d'eau doit

acheminer au moins 5 gal./

min à 137,9 kPa (20 PSI) Fuite au raccord de boyau à haute pression

Réparex la fuite. Appliquez du

ruban d'étanchéité au besoin Buse obstruée Consultez les instructions

Nettoyage de la buses de

la section Entretien Écran de filtrage d'eau obstrué

Retirez le filtre et nettoyez-le.

Consultez les instructions

Nettoyage du filtre d’entrée

d’eau

De l'air se trouve dans le boyau

de la section Entretien

Arrêtez le moteur et fermez ensuite

le robinet de la source d'eau.

Débranchez la source d'eau de

l'orifice d'entrée de la pompe et

ouvrez le robinet de la source

d'eau pour purger l'air du boyau.

Lorsqu'un jet continu d'eau paraît,

fermez le robinet de la source

d'eau. Rebranchez la source d'eau

à l'orifice d'entrée de la pompe et

ouvrez la source d'eau. Appuyez sur

la détente pour purger l'air qui reste

47 - FR

Page 48

PROBLÈME CAUSE CORRECTION

Aucune pression ou basse pression (à l'utilisation initiale)

Le levier d'étrangleur est en position « Choke » .

Le boyau à haute pression est trop long

Déplacez le levier d'étrangleur à la position sans étranglement «Choke».

Utilisez un boyau à haute pression d'une longueur inférieure

à 30 mètres (100 pieds) Aucun produit chimique n'est aspiré

La lance n'est pas en position de basse pression

Filtre de produit

Consultez le paragraphe Utilisation

de la lance de vaporisation

de la section Utilisation

Nettoyez le filtre

chimique obstrué L'écran filtrant de produit chimique n'est pas submergé dans le produit chimique Le produit chimique est trop épais

Assurez-vous que l'embout

du boyau de produit chimique

est entièrement submergé

dans le produit chimique

Diluez le produit chimique.

Le produit chimique devrait

avoir la consistance d'eau

Le boyau à haute pression est trop long

Utilisez un boyau d'eau plus

long au lieu d'un boyau à

haute pression plus long

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Aucune pression ou basse pression (après un certain temps d'utilisation normale)

Une accumulation de produit chimique dans l'injecteur de produit chimique. Joint d'étanchéité ou garniture usés

Soupapes usées ou obstruées

Piston de déchargeur usé S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com Fuite d'eau au niveau de la connexion du pistolet/lance Fuite d'eau au niveau de la pompe

Joint torique usé ou brisé Check and replaa Vérifiez

et remplacez

Connexion de boyau

Serrez

desserrée Connexionsdesserrées. Serrez. Garnitures de piston usées S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Joints toriques usés ou brisés

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

S'il vous plaît contacter notre

département de service clients

à www.simpsoncleaning.com

Nettoyage de la buses de

la section Entretien

La pompe fonctionne de façon pulsée

La tête de la pompe ou les tubes sont endommagés à cause du gel Buse obstruée Consultez les instructions

48- FR

Page 49

DEFINICIONES DE NORMAS DE SEGURIDAD

Este manual contiene importante información para que usted sepa y comprenda. Esta información se relaciona con la protección de SU SEGURIDAD Y LA PREVENCIÓN DE PROBLEMAS AL EQUIPO. Para ayudarlo a reconocer esa información, utilizamos los símbolos indicados más abajo. Sírvase leer el manual y prestar atención a dichos símbolos.

PELIGRO: Indica una situación de peligro inminente que, si no se evita,

provocará la muerte o lesionesgraves.

ADVERTENCIA: Indica una situación de peligro potencial que, si no se evita,

podría provocar la muerte o lesionesgraves.

ATENCIÓN: Indica una situación de peligro potencial que, si no se evita,

posiblemente provocaría lesiones leves omoderadas. AVISO: Se refiere a una práctica no relacionada a lesiones corporales que de

no evitarse puede resultar en daños a lapropiedad.

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

PELIGRO: Monoxido de carbono. Usar un motor en interiores lo matará en minutes. El escape del motor contiene altos niveles de monóxido de carbono (CO), un gas venenoso que no puede ver ni oler. Puede estar inhalando CO aún si no huele los gases del escape delmotor.

• NUNCA use un motor en el interior de casas, garajes, sótanos u otras áreas

parcialmente cerradas. En esas áreas se pueden acumular nivlese mortales de

monóxdo de carbono. Usar un ventilador o abrir puertas y ventanas NO suministra

suficiente airefresco.

• SÓLO úselo en exteriores y lejos de ventilaciones, puertas y ventanas abiertas.

Estas aberturas pueden atraer el escape delmotor.

• Aun cuando el motor se use correctamente, el CO se puede infiltrar en su hogar,

SIEMPRE utilice una alarma de CO a batería o con batería de reserva en la casa.

Antes de usar la alarma de CO, lea y siga todas las instrucciones. Si comienza

a sentir náuseas, mareos o debilidad, vaya a un lugar con aire fresco de inmediato.

Consulte a un médico. Es posible que se haya envenenado con monóxido

decarbono.

ADVERTENCIA: No opere esta unidad hasta que haya leído este manual de instrucciones y el del motor y las instrucciones de seguridad, operación y mantenimiento. Si tiene alguna consulta acerca del producto,

contáctese con nuestro Departamento de Servicio al Cliente llamando al www.simpsoncleaning.com

PELIGRO: Riesgo de inyección o heridas graves. Manténgase alejado de la boquilla. No apunte directamente la descarga a personas o a animales vivos. Este producto sólo debe ser utilizado por operadoresentrenados.

ADVERTENCIA: Este producto y su escape pueden exponerlo a productos

químicos, incluyendo plomo, compuestos de plomo y monóxido de carbono que de acuerdo con el Estado de California producen cáncer y defectos de nacimiento u otros daños reproductivos. Por mayor información visite www.P65Warnings.ca.gov.

49 - SP

Page 50

ADVERTENCIA: Utilice siempre la apropiada protección, tanto auditiva como

de otro tipo, durante la utilización. En determinadas condiciones y con utilizaciones prolongadas, el ruido generado por este producto puedecontribuir a la pérdida deaudición.

ADVERTENCIA:

silenciador apagachispas. Si el producto no está equipado con este dispositivo y se usará alrededor de materiales inflamables o sobre tierra cubierta con materiales como cultivos agrícolas, bosques, malezas, césped u otros elementos similares, debe instalarle un apagachispas aprobado. Éste es un requisito legal en el estado de California. Que el motor no esté equipado con un apagachispas, como se define en la sección 4442 del Código de Recursos Públicos de California, ni se mantenga en un orden de trabajo eficaz, constituye una infracción a la sección 130050 y/o a las secciones 4442 y 4443 de los estatutos de California. Los apagachispas también se requieren en ciertas tierras del Servicio Forestal de los EE.UU. y pueden ser obligatorios por ley en virtud de otros estatutos yordenanzas.

Es posible que este producto no esté equipado con un

CONSERVE ESTAS INSTRUCCIONES

PELIGRO: RIESGO DE EXPLOSIÓN O INCENDIO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La gasolina derramada y sus vapores pueden encenderse a causa de chipas de cigarrillos, arcos eléctricos, gases de escape y componentes calientes del motor, como el silenciador

• El calor expandirá el combustible dentro del tanque, lo que podría provocar un derrame y una posible explosión incendio

• La operación de la lavadora a presión en un entorno explosivo podría provocar un incendio

• La colocación de materiales contra o cerca de la lavadora a presión puede interferir con la ventilación adecuada del equipo, lo que causaría un sobrecalentamiento y podría encender losmateriales.

• El calor del escape del silenciador puede dañar las superficies pintadas, derretir los materiales sensibles al calor (como revestimientos interiores, plástico, goma, vinilo o la propia manguera de presión) y perjudicar a las plantasnaturales.

• Apague el motor y deje que se enfríe antes de poner combustible en eltanque.

• Sea cuidadoso al llenar el tanque para evitar el derrame de combustible. Aleje la lavadora a presión del área combustible antes de poner en marcha elmotor.

• Llene el tanque hasta 12,7 mm (1/2pulg.) por debajo de la parte inferior del cuello de llenado, a fin de brindar espacio para la expansión delcombustible.

• Opere y coloque combustible al equipo en áreas bien ventiladas y libres de obstrucciones. Equipe las áreas con un extintor de incendios adecuado para incendios porgasolina.

• Nunca opere la lavadora a presión en un área que tenga malezassecas.

• Mantenga siempre la lavadora a presión a una distancia mínima de 1,2 m (4') de las superficies (tales como casas, automóviles o plantas naturales) que podrían sufrir daños por el calor del escape delsilenciador.

50- SP

Page 51

• El combustible que no se almacena en forma correcta podría causar la ignición accidental. Si no se

• Almacene el combustible dentro de un contenedor aprobado por OSHA en un lugar seguro, lejos del área detrabajo.

lo resguarda adecuadamente, podría terminar en manos de niños u otras personas nocalificadas.

• El uso de ácidos, productos

• No rocíe líquidosinﬂamables.

químicos tóxicos o corrosivos, venenos, insecticidas o cualquier clase de solventes inﬂamables con esta unidad, podría ocasionar lesiones serias o lamuerte.

PELIGRO: RIESGO RESPIRATORIO (ASFIXIA)

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La inhalación de vapores de escape causará lesiones graves o la muerte. El escape del motor contiene monóxido de carbono, un gas inodoro que esfatal.

• Algunos líquidos para limpieza contienen sustancias que podrían causar lesiones en la piel, los ojos o lospulmones.

• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados como garajes, sótanos,etc.

• Nunca opere la unidad en un lugar en el que haya otras personas oanimales.

• Utilice solamente limpiadores recomendados específicamente para lavadoras a alta presión. Siga las recomendaciones de los fabricantes. No use lejía de cloro ni otro compuesto corrosivo.

PELIGRO: RIESGO DE INYECCIÓN DE LÍQUIDO Y LACERACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Su lavadora a presión opera el líquido con una presión y velocidad lo suficientemente altas como para penetrar la carne humana y animal, y por ello podría ocasionar una amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras dañadas pueden producir lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE Consulte al médico deinmediato.

• Inspeccione la manguera de alta presión periódicamente. Reemplace la manguera de inmediato si está dañada, gastada, se derritió por contacto con el motor o evidencia signos de grietas, burbujas, agujeros u otros tipos de pérdida. Nunca tome una manguera de alta presión que tenga una pérdida o estédañada.

• Nunca toque, tome ni trate de cubrir un agujero o causa de pérdida de agua similar en la manguera de alta presión. El flujo de agua ESTÁ a alta presión y PENETRARÁ lapiel.

• Nunca coloque las manos frente a laboquilla.

• No dirija el pulverizador hacia sí mismo u otraspersonas.

• Asegúrese de que la manguera y los accesorios estén ajustados y en buenas condiciones. Nunca se sujete de la manguera ni de los accesorios durante laoperación.

• No permita que la manguera entre en contacto con elsilenciador.

51 - SP

Page 52

• Nunca coloque ni quite la varilla ni los accesorios de la manguera mientras el sistema estépresurizado.

• Cuando utilice las lanzas o pistolas de repuesto con esta lavadora a presión, NO utilice una lanza o una combinación de lanza/pistola que sea más corta en longitud que la que se suministró con esta lavadora a presión. Esta longitud se mide desde el extremo de la boquilla de la lanza hasta el disparador de lapistola.

SI FUERA UN SIMPLE CORTE Consulte al médico de inmediato.

(continuar)

• Podría resultar herido si la presión del sistema no se reduce antes de intentar realizarle mantenimiento o desarmarlo.

• Para aliviar la presión del sistema, apague el motor, cierre el suministro de agua y hale del disparador de la pistola hasta que deje de salirlíquido.

Use solamente accesorios, ya que tienen

• una capacidad nominal igual o mayor que la capacidad nominal de la lavadora apresión.

PELIGRO: RIESGO DE LESIÓN POR PULVERIZACIÓN

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de líquidos a alta velocidad puede hacer que los objetos se rompan y lancen partículas a granvelocidad.

• Use siempre gafas de seguridad aprobadas según la ANSI Z87.1. Utilice ropa que lo proteja de una pulverización accidental.

• Nunca apunte el pulverizador a personas oanimales.

• Los objetos livianos o no asegurados pueden convertirse en proyectilespeligrosos.

• Asegure siempre el bloqueador del disparadorcuando la varilla no esté en uso para evitar la operaciónaccidental.

• Nunca asegure el disparador hacia atrás, en posición abiertapermanente.

PELIGRO: RIESGO DE OPERACIÓN INSEGURA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La operación insegura de su lavadora a presión podría producir lesiones graves o la muerte, a usted mismo o a otras personas..

• No utilice lejía de cloro ni otro compuestocorrosivo.

• Familiarícese con las operaciones y los controles de la lavadora apresión.

• Mantenga el área de operaciones libre de personas, mascotas yobstáculos.

• No opere el producto cuando esté cansado o bajo la influencia de alcohol o drogas. Manténgase alerta en todomomento.

52- SP

Page 53

• La operación insegura de su lavadora a presión podría producir lesiones graves o la muerte, a usted mismo o a otras personas..

(continuar)

• Nunca anule las características de seguridad de esteproducto.

• No opere la máquina si faltan piezas, están rotas o no son lasautorizadas.

• Nunca deje la varilla sin atenciónmientras la unidad está enfuncionamiento.

• Si no se sigue el procedimiento de puesta en marcha adecuado, el motor puede retroceder, lo que podría causar daños graves a las manos y los brazos..

• Si el motor no arranca después de halar dos veces, apriete el disparador de la pistola para aliviar la presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o losbrazos.

• La pistola/varilla pulverizadora es una herramienta de limpieza

• Mantenga a los niños alejados de la lavadora a presión en todomomento.

poderosa, que podría parecer un juguete ante los ojos de unniño.

• La fuerza reactiva de la pulverización hará que la pistola/ varilla retroceda, lo cual podría hacer que el operador se resbale, caiga o apunte el pulverizador hacia una dirección incorrecta. El control inadecuado de la pistola/ varilla puede causar lesiones al

• No se estire demasiado ni se pare en una superficie que no brinde estabilidad.

• No use la lavadora a presión cuando esté subido a una escalera.

• Agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando ladispare.

usuario y a otraspersonas.

PELIGRO: RIESGO DE LESIÓN O DAÑO A LA PROPIEDAD AL

TRANSPORTAR O ALMACENAR LA UNIDAD

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• Se puede producir una pérdida o derrame de combustible y aceite, lo cual podría generar peligro de incendio o inhalación. Puede causar lesiones graves o la muerte. Los derrames de combustible o aceite dañarán alfombras, pintura y otras superficies de vehículos o oremolques.

• Si la unidad no se almacena o transporta en posición vertical, el aceite podría llenar el cilindro y dañar elmotor.

• Si la lavadora a presión está equipada con una válvula de cierre de combustible, colóquela en la posición cerrada antes de transportar la unidad, a fin de evitar pérdidas de combustible. Si la lavadora no está equipada con esta válvula, drene el combustible del tanque antes de transportarla. Sólo transporte combustible en un contenedor aprobado por OSHA.

• Coloque siempre la lavadora a presión en un tapete protector cuando la transporte, para proteger al vehículo de daños por pérdidas.

• Siempre transporte y almacene la unidad en posición vertical. Quite la lavadora a presión del vehículo inmediatamente una vez que haya llegado adestino.

53 - SP

Page 54

PELIGRO: RIESGO DE DESCARGA ELÉCTRICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• La pulverización de tomacorrientes o interruptores eléctricos, u objetos conectados a un circuito eléctrico podría provocar una

• Desenchufe todos los productos que operan con electricidad antes de intentar limpiarlos. No dirija el pulverizador hacia tomacorrientes e interruptoreseléctricos.

descarga eléctricafatal.

PELIGRO: RIESGO DE QUEMADURA QUÍMICA

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El uso de ácidos, químicos tóxicos o corrosivos, venenos, insecticidas o cualquier tipo de solvente inflamable con este producto podría provocar una lesión grave o la muerte

• No pulverice ácidos, gasolina, kerosén o cualquier otro material inflamable con este producto. Utilice sólo detergentes, limpiadores y desgrasadores para uso doméstico recomendados para lavadoras apresión.

• Utilice ropa que le proteja los ojos y la piel del contacto con los materialespulverizados.

ADVERTENCIA: RIESGO DE DE ESTALLIDO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El inflado excesivo de los neumáticos podría causar lesiones graves y daño a la propiedad.

• Utilice un medidor de presión de neumáticos para controlar la presión de éstos antes de cada uso y mientras los infla; observe el flanco para ver la presión correcta del neumático.

NOTA: Los tanques de aire, los

compresores y el equipo similar que se usa para inflar neumáticos pueden llenar neumáticos pequeños como éstos con mucha rapidez. Ajuste el regulador de presión sobre el suministro de aire a un valor no superior a la calificación de la presión del neumático. Agregue aire en forma gradual y use con frecuencia el medidor de presión de neumáticos para evitar inflarlos enexceso.

• La pulverización de líquidos a alta velocidad dirigida hacia los flancos de los neumáticos (como los de los automóviles, remolques y otros vehículos similares) podría dañar el flanco y provocar lesiones graves.

• En las lavadoras a presión de más de 11032 kpa (1600PSI) utilice la pulverización en abanico más ancha (boquilla de 40º) y pulverice a una distancia mínima de 20 cm (8”) del flanco del neumático. No pulverice directamente sobre la unión entre el neumático y el borde.

54- SP

Page 55

ADVERTENCIA: RIESGO DE SUPERFICIES CALIENTES

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El contacto con superficies calientes, tales como los componentes de escape de motores, podría causar quemadurasgraves.

ADVERTENCIA: RIESGO DE LESIÓN POR LEVANTAR

MUCHO PESO

¿QUÉ PUEDE SUCEDER? CÓMO EVITARLO

• El intento de levantar un objeto muy pesado puede provocar lesionesgraves.

• Durante la operación, toque solamente las superficies de los controles de la lavadora a presión. Mantenga a los niños alejados de la lavadora a presión en todo momento. Es posible que ellos no reconozcan los peligros de esteproducto.

• La lavadora a presión es demasiado pesada como para que la levante una sola persona. Consiga la ayuda de otras personas paralevantarla.

CONSERVE ESTAS INSTRUCCIONES

PARA FUTURAS CONSULTAS

55 - SP

Page 56

GUÍA RÁPIDA

ADVERTENCIA: Para reducir el riesgo de heridas, lea el manual de

instrucciones de la lavadora a presión y el manual de instrucciones del motor antes de usar la lavadora apresión.

Instale la manija

ensamble del mango sobre el marco, oprima los botones de acción rápida y deslice el ensamble del mango sobre el marco hasta que los botones queden asegurados en ellugar.

Coloque el manillar en el marco y segura con los pernos y las manillas.

Coloque el

viene sinaceite. Antes de hacer funcionar

el motor, agregue el aceitesuministrado.

Revise el aceite antes de cada uso. Consulte el manual del usuario del motor por el procedimientocompleto.

Agregue/revise el aceite

El motor

Agregue gasolina

ventilada y al exterior, agregue gasolina fresca, de alta calidad y sin plomo con un índice de octanaje de 86 o mayor. No lo llene de más. Limpie todo el combustible derramado antes de encender elmotor.

Consulte el manual del usuario del motor por el procedimiento completo.

En un área bien

IMPORTANTE: Ethanol ShieldTM (se vende por separado) es un estabilizador de combustible que ayuda a eliminar y prevenir los problemas relacionados con el etanol en equipos de potencia. Siga las instrucciones en el envase y añadir a lagasolina.

GUÍA RÁPIDA

PELIGRO:

• Nunca haga funcionar el motor en el interior o en áreas cerradas o poco ventiladas. Las emisiones del motor contienen monóxido de carbono, un gas sin olor yletal.

• Riesgo de inyección de fluido y de cortes. Al usar el modo de alta presión, NO permita que el rocío de alta presión entre en contacto con la piel desprotegida, los ojos o con mascotas o animales. Causará heridasgraves.

56- SP

Page 57

Conecte la

manguera de

jardín a la bomba

Enrosque la manguera de jardín a la entrada de labomba.

Conecte la manguera de

alta presión a la bomba

Conecte la manguera de alta presión a la salida de labomba.

Conecte la manguera de

alta presión a la pistola rociadora

Enrosque el otro extremo de la manguera de alta presión a la pistolarociadora.

Conecte la vara rociadora a la

pistola rociadora

Enrosque la vara rociadora al extremo de la pistolarociadora.

Abra completamente la

llave del agua

No haga funcionar la unidad sin el suministro de agua conectado yabierto.

Use agua fríasolamente.

(si está equipado

Conecte las boquillas QC a la vara rociadora

Tire el conector rápido hacia atrás e inserte laboquilla. Suelte el conector rápido y gire la boquilla para verificar que esté bien asegurada en elconector.

Libere el aire del sistema

de la bomba y de la manguera de alta presión presionando el gatillo hasta que salga un flujo continuo de agua. Aproximadamente 30segundos.

Libere el aire

(si está equipado) Seleccionar un patrón de rociado

Fire el selector de rociado al ajuste deseado.

Ponga el motor en marcha;

refiérase al manual del motor para

informarse del procedimiento correcto.

ADVERTENCIA: Comprender la Guia Rápido no equivale a leer el manual del operador. El usuario debe leer y comprender el manual del operador antes de usar esteproduto.

57 - SP

Page 58

FAMILIARÍCESE CON LA LAVADORA A PRESIÓN

NOTA: Las fotografías y los dibujos lineales utilizados en este manual son solo referencias y no representan un modelo específico.

Compare las ilustraciones con su unidad para familiarizarse con la ubicación de sus controles y regulaciones. Conserve este manual para referenciasfuturas.

ELEMENTOS BÁSICOS DE UNA LAVADORA A PRESIÓN

A. Bomba de alta presión: Incrementa la presión del suministro deagua. B. Motor: Acciona la bomba de alta presión. Consulte el manual del usuario

delmotor.

C. Manguera de alta presión: Lleva el agua a presión desde la bomba a la

pistola y el tuboaplicador.

D. Pistola rociadora: Se conecta al tubo aplicador para controlar el volumen del

flujo del agua, su dirección y lapresión.

E. Varillas pulverizadoras: Refiérase a las Cómo utilizar el tubo aplicador

instrucciones en Operaciónsección.

F. Manga de sifon de detergente

los líquidos limpiadores a la bomba para mezclarlos con agua. Refiérase a las instrucciones para la aplicación de químicos y solventes limpiadores en Operaciónsección.

G. Manillar H. Marco I. Salida de la bomba

(

no mostrada) (si está equipado): Alimenta

58- SP

Page 59

J. Entrada de la bomba K. Boquillas de conexión rápida o la boquilla intercambiable 5 en 1

(

mostrada)

L. Tanque de detergente (si está equipado): Alimenta los agentes limpiadores

dentro de la bomba para mezclarlos con el agua. Vea las instrucciones de Cómo emplear productos químicos y solventes para limpieza en la sección deOperación.

ELEMENTOS BÁSICOS DEL MOTOR

Consulte el manual del usuario delmotor. Control de cebado: Abre y cierra la válvula de cebado delcarburador. Manija de arranque: Tirando esta manija se acciona el arrancador con resorte de

retroceso que arranca el motor. Llave interruptora de l motor: Conecta y desconecta el sistema de ignición

delmotor.

INSTRUCCIONES PARA ARMAR (FIG. 2–4)

1. Busque todas las partes sueltas de la caja yretírelas.

2. Corte las cuatro esquinas de la caja desde la parte superior hacia abajo y

coloque los paneles en posiciónhorizontal.

(Figura 2) Coloque el ensamble del mango (G) sobre el marco (H),oprima los botones de acción rápida y deslice el ensamble del mango sobre el marco hasta que los botones queden asegurados en ellugar.

(Figura 2A) Faites glisser la poignée (G) sur le cadre (H) et le fixer avec les

boulons de selle et les boutons.

AVISO: Riesgo de lesión personal. Evite colocar las manos entre el mango y el marco cuando realice el ensamblado para nopellizcarse

4. (si está equipado) Retire las boquillas de conexión rápida (K) de colores de

la bolsa plástica e insértelas en de la arandela aislante correcta en el soporte para boquillas. Las boquillas están codificadas por color, para coincidir con las boquillas coloreadas del ensamblado deletiqueta.

5. Conecte el tubo aplicador (E) a la pistola (D) y ajústelofirmemente.

6. Conecte la manguera de alta presión (C) a la pistola (D) y ajústela firmemente.

59 - SP

Page 60

AVISO: El motor es despachado sin aceite. Antes de dar arranque motor, use el aceite que se provee. Si used le da arranque al motor sin aceite ocasionará daños irreparables en el motor, daños queno estarán cubiertos por lagarantía.

NOTA: La bomba en esta unidad es libre de mantenimiento y no requiere aceite. Si hay un problema con la bomba, contacte nuestro Grupo de Servicio de atención al cliente en www.simpsoncleaning.com tan pronto como sea posible.

OPERACIÓN TERMINOLOGÍA DE LA LAVADORA A PRESIÓN

PSI *: Pounds per Square Inch. Lb/Pulg². Es una unidad de medida para la presión del agua. Equivale a 49 pascales.

GPM *: Galones por minuto. Es la unidad de medida para el flujo de agua. Algunas veces listado como L/min (litros x minuto).

* La presión nominal y el flujo de agua nominal están comprendidos dentro de las

tolerancias de fábrica (+/- 10%)

CU: (Unidades de limpieza) GPM multiplicadas por PSI lpm x kPa = Unidadeslimpiadoras.

Modo de Derivación: Permite que el agua recircule dentro de la bomba cuando el gatillo no está presionado. Esta característica permite al operador el liberar el gatillo y reacomodarse sin necesidad de tener que apagar el motor en cada movimiento delimpieza.

ADVERTENCIA: No permita que la unidad funcione durante más de dos minutos sin que el gatillo de la pistola esté presionado. Esto podría causar un sobrecalentamiento y daños a la bomba. Cuando la temperatura dentro de la bomba se eleva demasiado, la válvula de descarga térmica se abre y libera un chorro de agua de la bomba para reducir la temperatura interna. La válvula se cierra por si misma después deesto.

La Válvula térmica de Alivio (P, Fig. 5): Cuando la temperatura dentro de la bomba sube demasiado alto, esta válvula abrirá y soltará un chorro de agua en un esfuerzo de bajar la temperatura dentro de la bomba. La válvula entonces cerrará. NOTA: La

ubicación de la válvula de liberación térmica varía de acuerdo con el tipo de bomba.

Sistema de Inyección de Productos Químicos: Mezcla los limpiadores o solventes con agua para mejorar la eficiencia del lavado.

Suministro de agua: Todas las lavadoras a presión deben tener un suministro de agua. Los requerimientos mínimos para el suministro del agua son 19 L/min a 138kPa (5 GPM a 20PSI). Si votre source d’eau est un puits, la longueur du boyau d'arrosage doit être limitée à 9m(30pi).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema contra la contracorriente cuando realice una conexión al sistema de aguapotable.

CARACTERÍSTICAS DE OPERACIÓN DE LA LAVADORA A PRESIÓN

REGULACIÓN DE LA PRESIÓN

La presión viene regulada de fábrica con el objeto de lograr la presión óptima para la limpieza. Si usted necesitase reducir la presión, podrá hacerlo con los siguientes métodos:

1. Retírese de la superficie por lavarse. Cuanto más alejado usted se

encuentre, menor presión habrá sobre la superficie alavarse.

60- SP

Page 61

2. Cambie a la boquilla de 40˚ (blanca). Esta boquilla libera un flujo de

agua potente y un patrón de pulverización más ancho. Consulte la sección Boquillas para la varilla pulverizadora.

AVISO: NO intente incrementar la presión de la bomba. Una graduación superior a la que trae de fábrica puede dañar labomba.

CÓMO UTILIZAR EL TUBO APLICADOR (SI ESTÁ EQUIPADO CON BOQUILLAS QC)

Las boquillas para la varilla pulverizadora están guardadas en el soporte para boquillas en el ensamblado del panel. Los colores del panel identifican la ubicación de la boquilla y el patrón de pulverización. Consulte el cuadro siguiente a fin de elegir la boquilla correcta para el trabajo porrealizar.

CAMBIO DE LAS BOQUILLAS DE LA VARILLA PULVERIZADORA

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán lesionesgraves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. NO intente cambiar las boquillas mientras la lavadora a presión está funcionando. Apague el motor antes dehacerlo.

1. Tire el acople de conexión rápida (E) haciaatrás e inserte

la boquilla (K).

2. Libere el acople y gire la boquilla para asegurarse de que

está asegurada dentro delacople.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. Asegúrese de que la boquilla esté

completamente insertada en el adaptador de conexión rápida yque el anillo a presión de conexión rápida esté totalmente trabado (hacia adelante) antes de oprimir el disparador de lapistola.

COLOR DE LA BOQUILLA

PATRÓN (ABANICO) DE

USOS SUPERFICIES *

ROCIADO

hormigón o metal sin pintar NO usar en madera

Rojo

0˚

gran capacidad de localización para limpiar manchas en superficies difíciles y sin pintar o para alcanzar áreas elevadas

15˚

Amarillo

limpieza intensa de superficies difíciles y sin pintar

parrillas, entradas de automóviles, sendas de ladrillo u hormigón, estuco o ladrillo sin pintar

Verde

Blanco

25˚

40˚

limpieza intensa de áreas más grandes

limpieza de superficies pintadas o delicadas

61 - SP

metal, hormigón o madera

Automóviles/vehículos recreativos, embarcaciones, madera, estuco y ladrillo pintado, vinilo, revestimiento exterior pintado

Page 62

COLOR DE LA BOQUILLA

PATRÓN (ABANICO) DE

USOS SUPERFICIES *

ROCIADO

low pressure

Negro

applies cleaning solutions

la pulvérisation à faible pression est sécuritaire pour toutes les surfaces. toujours vérifier la compatibilité des solutions nettoyantes avant leurutilisation.

* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como:

madera, vidrio, pintura de automóviles, molduras y decoraciones de automóviles y objetos delicados tales como flores y arbustos. Antes de rociar, examine el objeto a lavarse para asegurarse que sea lo suficientemente robusto como para que no se dañe con la fuerza delchorro.

CÓMO UTILIZAR EL TUBO APLICADOR (SI ESTÁ EQUIPADO CON BOQUILLA 5N1)

Hay cinco ajustes de patrón de rociado ubicados en la boquilla intercambiable 5 en 1. Para seleccionar un patrón de rociado, gire el selector de rociado al ajuste deseado. Consulte el cuadro siguiente a fin de elegir la boquilla correcta para el trabajo por realizar.

DANGER: Riesgo de inyección de líquido. No dirija el flujo de agua hacia personas, piel y ojos desprotegidos, ni animales o mascotas. Se producirán lesiones graves.

ADVERTENCIA: Los objetos despedidos podrían causar lesiones graves. NO intente cambiar las boquillas mientras la lavadora a presión está funcionando. Apague el motor antes de hacerlo.

BOQUILLA PATRÓN

USOS SUPERFICIES * (ABANICO) DE ROCIADO

gran capacidad de

localización para

limpiar manchas

en superficies

hormigón o metal sin pintar

NO usar en madera

difíciles y sin pintar

o para alcanzar

áreas elevadas

limpieza intensa

de superficies

difíciles y sin pintar

parrillas, entradas de automóviles, sendas de ladrillo u hormigón, estuco o ladrillo sin pintar

boquilla estándar de limpieza para la mayoría de las aplicaciones

62- SP

herramientas de jardinería, muebles de patio, paredes sin pintar, estuco, canaletas y aleros, superficies de concreto y ladrillo

Page 63

limpieza de superficies pintadas o delicadas

Automóviles/ vehículos recreativos, embarcaciones, madera, estuco y ladrillo pintado, vinilo, revestimiento exterior pintado

baja presión

se aplica una solución de limpieza

la pulvérisation à faible pression est sécuritaire pour toutes les surfaces. toujours vérifier la compatibilité des solutions nettoyantes avant leur utilisation.

* AVISO: El chorro de alta presión de la lavadora puede dañar superficies como:

CÓMO EMPLEAR PRODUCTOS QUÍMICOS Y SOLVENTES PARA LIMPIEZA (FIG. 7)

El empleo de productos químicos o solventes para limpieza es una operación de baja presión. NOTA: Utilice solamente jabones y productos químicos diseñados para el uso en lavadoras a presión. No use blanqueadores.

Aplicación de productos químicos:

1. (si está equipado) Verifique que la manguera del sifón de detergente

(F, Figura 7A) esté colocada en el conector arponado ubicado cerca de la conexión de la manguera de alta presión de la bomba, como se muestra. Coloque el otro extremo de la manga de sifon de detergente (con su filtro instalado) dentro del contenedor del producto químico o solución de limpieza. NOTA: La ubicación del acople estriado varía de acuerdo con el tipo de bomba.

(si existe) Remueva la tapa del tanque de detergente (Q, Figura 7B) y llene el

tanque de detergente con solvente de limpieza. Vuelva a colocar la tapa del tanque de detergente.

NOTA: Se usa 3,8 litros de solución química limpiadora por cada 26,5 litros de

agua que sebombea.

3. Instale la boquilla de baja presión (negra) en el pico de conexión rápida de la varilla pulverizadora O seleccione el modo SOAP (detergente) en la boquilla múltiple 5n1. Consulte la sección Boquillas para la varilla pulverizadora.

4. Luego de usar productos químicos, coloque la manga de sifon de un recipiente con agua limpia y succiónela a través del sistema de inyección química, a fin de enjuagar el sistema completamente. Las bombas dañadas por productos químicos no serán cubiertas por lagarantía.

63 - SP

Page 64

NOTA: Los productos químicos y los jabones no se expulsarán si la boquilla negra para jabón no está instalada en la varilla pulverizadora O si el modo detergente no está seleccionado en la boquilla múltiple 5n1.

ARRANQUE (FIG. 8–11)

AVERTENCIA: Para reducir el riesgo de lesión, lea los manuales de instrucciones de la lavadora a presión y del motor antes de poner en marcha launidad.

PELIGRO: Riesgo de inyección de líquido y laceración Cuando utilice la configuración de alta presión, NO permita que el pulverizador entre en contacto con personas, piel y ojos desprotegidos, ni con animales o mascotas. Se producirán lesionesgraves.

• Su lavadora opera el líquido con una presión y velocidad lo suficientemente

altas como para penetrar la carne humana y animal, y esto podría provocar una amputación u otra lesión grave. Las pérdidas causadas por accesorios sueltos o mangueras dañadas pueden provocar lesiones por inyección. NO TRATE LA INYECCIÓN DE LÍQUIDO COMO SI FUERA UN SIMPLE CORTE. Consulte a un médico deinmediato.

• La inhalación de vapores de escape causará lesiones graves o la muerte. El escape

del motor contiene monóxido de carbono, un gas inodoro que esfatal.

• Opere la lavadora a presión en un área bien ventilada. Evite los lugares cerrados

como garajes, sótanos,etc.

• Nunca opere la unidad en un lugar en el que haya otras personas oanimales.

AVERTENCIA: Riesgo de incendio, asfixia y quemadura. Nunca llene el tanque de combustible cuando el motor esté encendido o caliente. No fume mientras llena eltanque.

• NUNCA llene el tanque de combustible por completo. Llene el tanque hasta

12,7 mm (1/2") por debajo de la parte inferior del cuello de llenado, a fin de brindar espacio para la expansión del combustible. Limpie cualquier derrame de combustible del motor y el equipo antes de poner en marcha elmotor.

• NO deje que las mangueras entren en contacto con el silenciador del motor, que

estará muy caliente, durante o inmediatamente después de usar la lavadora a presión. La garantía NO cubrirá el daño a las mangueras que se produzca por el contacto con superficies muy calientes delmotor.

AVISO: Riesgo de daño a la propiedad. Nunca tire de la manguera de suministro de agua para mover la lavadora a presión. Esta acción podría dañar la manguera y/o la entrada de labomba.

• NO use agua caliente, sólo aguafría.

• NUNCA cierre el suministro de agua mientras el motor de la lavadora a presión esté

encendido, esto dañaría labomba.

• NO detenga la pulverización de agua durante más de dos minutos por vez. La

bomba opera en modo de derivación cuando no se presiona el disparador de la pistola pulverizadora. Si la bomba queda en modo de derivación durante más de dos minutos, sus componentes internos podríandañarse.

Si no comprende estas instrucciones, sírvase contáctese con nuestro Departamento de servicio al cliente llamando al www.simpsoncleaning.com

64- SP

Page 65

Antes de arrancar, refiérase al procedimiento de arranque en el manual de sumotor.

1. En una zona bien ventilada externa, agregue gasolina nueva, de alta calidad, sin plomo, identificada en el surtidor de combustible con 86 octanos o más. No llene en exceso. Limpie cualquier derrame de combustible del motor y del equipo antes de poner el motor en marcha. Para informarse del procedimiento correcto, consulte el manual del usuario delmotor.

AVISO: Utilice a combustibles que contengan más de

10% de etanol no están aprobado para su uso en este producto por reglamentos de la EPA y puede dañar la unidad y anular lagarantía.

2. Verifique el nivel de aceite del motor. Para informarse del procedimiento correcto, consulte el manual del usuario delmotor.

3. Conecte la manguera de agua a la fuente de agua. Abra la fuente de agua para quitarle todo el aire a la manguera. Cuando haya un flujo de agua constante, apague la fuente de agua.

4. Verifique que la malla del filtro (M) esté en la entrada de agua de la bomba.

NOTA: El cono hacisafuera.

5. Conecte el suministro de agua (N) a la entrada de la bomba (J). NOTA: El agua suministrada debe tener un promedio de 19 L/min a 138 kPa (5 GPM a 20 PSI)

6. Conecte la manguera de alta presión (C) a la salida de la bomba(I).

AVERTENCIA: Para reducir la posibilidad de contaminación proteja siempre el sistema contra la contracorriente cuando realice una conexión al sistema de aguapotable.

7. Seleccione la boquilla correcta para el trabajo a realizar. Refiérase a las Cómo

utilizar el tubo aplicador instrucciones en esta sección. NOTA: Si intenta aplicar una solución química o de limpieza, refiérase a las instrucciones Cómo emplear productos químicos y solventes para limpieza en estasección.

8. Abra el suministro de agua.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar labomba.

9. Elimine todo el aire de la bomba y la manguera de alta presión presionando el

disparador hasta que haya un flujo constante de agua.

10. Ponga el motor en marcha; refiérase al manual del motor para informarse del

procedimiento correcto.

AVERTENCIA: Riesgo de operación insegura. Si el motor no arranca después de halar dos veces, apriete el disparador de la pistola para aliviar la presión de la bomba. Hale del cable de arranque lentamente hasta sentir cierta resistencia. Entonces, hale de él rápidamente para evitar el retroceso y que se produzcan lesiones en las manos o losbrazos.

65 - SP

Page 66

NOTA: Si el nivel de aceite del motor es bajo, el motor no arrancará. Si el motor no arranca, controle el nivel de aceite y agregue aceite según seanecesario.

11. Presione el gatillo de la pistola para iniciar el flujo del agua.

AVERTENCIA: Riesgo de operación insegura. Párese en una superficie estable y agarre la pistola/varilla firmemente con ambas manos. Espere que la pistola retroceda cuando ladispare.

12. Suelte el gatillo para detener el flujo deagua.

PELIGRO: Riesgo de lesión por pulverización. Trabe el bloqueador del disparador (O) cuando la pistola no esté en

uso, a fin de evitar la pulverizaciónaccidental.

APAGADO

1. Luego de cada uso, si usted ha utilizado productos

químicos, coloque la manga de sifon de detergente dentro de un recipiente con agua limpia y succiónela a

través del sistema de inyección química, a fin de enjuagar el sistema completamente.

AVISO: Riesgo de daño a la propiedad. La acción contraria podría dañar labomba.

2. Apagado del motor. Consulte el manual del usuario delmotor.

AVISO: Riesgo de daño a la propiedad. NUNCA corte el suministro del agua mientras el motor esté enmarcha.

3. Corte el suministro delagua.

4. Presione el gatillo de la pistola rociadora para aliviar cualquier presión de agua

dentro de la manguera o la pistolarociadora.

NOTA: El no liberar la presión del sistema no permitirá remover la manguera

de alta presión de la pistola rociadora o de la conexión a labomba.

5. Ver la sección Almacenaje en este manual para informarse del

procedimientoadecuado.

MANTENIMIENTO

ADVERTENCIA: Riesgo de quemadura. Cuando realice el mantenimiento, es posible que se exponga a superficies calientes, presión de agua o partes movibles, que pueden causar lesiones graves o lamuerte.

ADVERTENCIA: Riesgo de incendio. Siempre desconecte el cable de la bujía, deje que el motor se enfríe y libere toda la presión del agua antes de realizar cualquier tarea de mantenimiento o reparación. El motor contiene combustible inflamable. No fume ni trabaje cerca de llamas mientras hace elmantenimiento.

Para asegurar el funcionamiento eficiente y una larga vida de su lavadora a presión, se debe preparar y seguir un programa rutinario de mantenimiento. Si la lavadora a presión se usa en condiciones inusuales, como de alta temperatura o polvo, se requiere un mantenimiento másfrecuente.

66- SP

Page 67

MOTOR

Para todas las operaciones de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el manual del usuario del motor. NOTA: El tapón de drenaje del motor está ubicado en la parte posterior de launidad.

BOMBA

La bomba en esta unidad no requiere mantenimiento ni aceite. Si se presentase algún problema con la bomba, contáctese con nuestro Departamento de servicio al cliente llamando al www.simpsoncleaning.com.

CONEXIONES

Las conexiones en las mangueras de la presión, la pistola y la varita del aerosol se deben limpiar regularmente y lubricar con la grasa ligera del aceite o del litio para prevenir salida y daño a los anilloso.

LIMPIEZA DE LA BOQUILLA (FIG. 12)

Si la boquilla comienza a obstruirse con materiales extraños como suciedad, se puede generar una presión excesiva. Si se obstruye o restringe parcialmente, la presión de la bomba pulsará. Límpie la boquilla inmediatamente usando el juego limpiador provisto y las siguientes instrucciones:

1. Apague la lavadora a presión y corte el suministro de agua.

2. Apriete el gatillo de la pistola para aliviar la presión delagua.

3. Desconecte el tubo aplicador de lapistola.

4. Elimine cualquier obstrucción de la boquilla con la

herramienta limpiadora para boquilla provista y lávela en dirección contraria con agua limpia.

5. Para eliminar las partículas sueltas, dirija el chorro de agua

(N) de la boquilla por 30 segundos a la boquilla por su lado de salida.

6. Reconecte el tubo aplicador a la pistola y abra la llave

deagua.

7. Para probar la boquilla, ponga en marcha la lavadora a presión y gradúe la

boquilla del tubo aplicador para el máximo depresión.

CÓMO LIMPIAR EL FILTRO DE ENTRADA DEL AGUA (FIG. 8)

Este filtro de malla debe revisarse periódicamente y limpiarse cuando seanecesario.

1. Quite el filtro agarrándolo firmemente del extremo y sáquelo de la entrada del

agua a la bomba, como semuestra.

2. Limpie el filtro enjuagándolo con agua por amboslados.

3. Reinserte el filtro en la entrada de agua de la bomba. NOTA: La parte cónica

haciaarriba.

NOTA: No opere la lavadora a presión sin el filtro instaladoadecuadamente.

ALMACENAJE

MOTOR

Vea las recomendaciones para el almacenaje en el Para todas las operaciones de mantenimiento del motor, refiérase a las recomendaciones del fabricante en el manual del usuario delmotor.

67 - SP

Page 68

PARA IMPEDIR PROLEMAS RELACIONADOS CON EL COMBUSTIBLE:

1. Agregue el Ethanol Shield

estabilizador (se vende por separado) para la gasolina siguiendo las instrucciones del fabricante. Cuando agregue un estabilizador para la gasolina, llene el tanque de combustible con gasolina fresca. Si sólo está parcialmente lleno, el aire en el tanque promoverá el deterioro del combustible durante el almacenaje. Si usted mantiene un recipiente con gasolina para el reabastecimiento, asegúrese que sólo contiene gasolinafresca.

2. Después de agregar el estabilizador para la gasolina, ponga en marcha el motor al aire libre por 10 minutos para asegurarse que la gasolina tratada reemplazó a la gasolina no tratada en elcarburador.

3. Gire la válvula de combustible a la posición CERRADA..

4. Siga haciendo funcionar el motor hasta que se pare por falta de combustible en la taza de combustible del carburador. El tiempo de funcionamiento debe ser menor que 3minutos.

BOMBA

El fabricante recomienda que se utilice un SIMPSON® / POWERWASHER® protector/protector de invierno para bombas cuando almacene la unidad por más de 30 días o cuando estén pronosticadas heladas. SIMPSON

/ POWERWASHER

protector de Invierno para bombas es respeta el medioambiente. NOTA: El uso de un protector de invierno para bombas ayuda a brindarle una

lubricación adecuada a los sellos internos de la bomba, independientemente de la temperatura o el entorno.

AVISO: Riesgo de daño a la propiedad. Use sólo SIMPSON

/ POWERWASHER® Guardia de Bomba o equivalente. Otros productos que podrían ser corrosivas y / o contener alcohol que puede causar daños a labomba.

1. Apague la lavadora a presión y desconecte las mangueras de abomba.

2. Desenrosque la válvula del frasco de la guardia de bomba y retire elsello.

3. Vuelva a atornillar la válvula en elfrasco.

4. Conecte el frasco a la entrada de la lavadora apresión.

5. Apriete el frasco para inyectar el contenido en labomba.

6. Con interruptor de encendido, al mismo tiempo tirar de la cuerda de arranque

y apretar la botella. Repita hasta que toma protector fluido de la bomba sale. NOTA: Este paso puede requerir dospersonas.

LAVADORA A PRESIÓN

1. Drene toda el agua de la manguera de alta presión, enróllela y guárdela en la

base de la lavadora apresión.

2. Con la boquilla hacia abajo y la pistola y la varilla pulverizadoras en posición

vertical, apriete el disparador para drenar toda el agua de la pistola y la varilla. Guárdelas en el soporte de lapistola.

3. Enrolle y fije la manguera del sifón de detergente para que no sedañe.

ACCESORIOS

PELIGRO: Riesgo de inyección de fluido. Al utilizar varas o pistolas de repuesto con esta lavadora a presión, NO utiliza una vara y/o una combinación de pistola/vara rociadora que sea más corta que la originalmente suministrada con esta lavadora a presión, midiéndolas desde el extremo de la boquilla de la vara hasta elgatillo.

68- SP

Page 69

AVISO: El uso de accesorios no recomendados con esta herramienta puede resultar peligroso. Use solamente accesorios de marca ya que tienen una capacidad nominal igual o mayor que la capacidad nominal de la lavadora apresión.

INFORMACIÓN DE SERVICIO

No regrese este producto al vendedor. Contáctese con nuestro Departamento de servicio al cliente llamando al www.simpsoncleaning.com

GARANTÍA LIMITADA

LA GARANTÍA LIMITADA DE 90 DÍAS PARA COMPONENTES DE PRODUCTOS, CON EXCEPCIÓN DE LA BOMBA

SIMPSON

vara, las boquillas para rociado y otros componentes del equipo de lavado con agua a presión cubiertos por esta garantía están libres de defectos en el material y la mano de obra por un período de 90 días a partir de la fecha decompra.

GARANTÍ A LIMITADA DE UN AÑO PARA LA BOMBA

SIMPSON

agua a presión cubierta por esta garantía está libre de defectos de fabricación en el material y la mano de obra por un período de un año a partir de la fecha de compra. La garantía limitada de un año se aplica únicamente alabomba.

GARANTÍ A LIMITADA DE CINCO AÑOS PARA LA ESTRUCTURA

SIMPSON

con agua a presión cubierta por esta garantía está libre de defectos de fabricación en el material y la mano de obra por un período de cinco años a partir de la fecha de compra. La garantía limitada de cinco años se aplica únicamente alaestructura.

SIMPSON

que fallen dentro de los períodos de garantía mencionados anteriormente. El servicio de mantenimiento se programará de acuerdo con el flujo de trabajo normal y el horario comercial en el centro de mantenimiento, y la disponibilidad de las piezas de repuesto. Todas las decisiones de SIMPSON serándefinitivas.

Esta garantía le concede derechos legales específicos; pueden existir otros derechos que varíen según elestado.

GARANTÍA DEL MOTOR

El motor, el sistema de control de emisiones y los componentes relacionados están cubiertos bajo los términos y condiciones señalados por la garantía del fabricante del motor y es de exclusiva responsabilidad del fabricante del motor. Una copia de la garantía del fabricante del motor ha sido proporcionado a usted con su sistema de limpieza SIMPSON procesar un reclamo u obtener el servicio al motor, el sistema de control de emisiones o componentesrelacionados.

RESPONSABILIDAD DEL COMPRADOR ORIGINAL (USUARIO INICIAL):

• Si desea procesar una reclamación de garantía para su equipo de lavado con

• Conserve el recibo de venta original de caja como comprobante de la compra para

, garantiza al comprador original que las ruedas, la pistola, la manguera, la

le garantiza al comprador original que la bomba del equipo de lavado con

le garantiza al comprador original que la estructura del equipo de lavado

reparará o reemplazará, según su elección, los productos o componentes

con respecto a esta garantía limitada

. Por favor consulte la garantía del fabricante del motor para

agua a presión SIMPSON

, informe el problema al 1-877-362-4271 o cservice@

fna-group.com a fin de que lo autoricen y dirijan al centro de servicio autorizado más cercano en suárea.

el trabajo de lagarantía.

69 - SP

Page 70

• Tenga un cuidado razonable en la operación y el mantenimiento del producto, según se describe en los Manuales delusuario.

ESTA GARANTÍA NO CUBRE:

• Mercadería vendida como reacondicionada, utilizada como equipo de alquiler, utilizada con fines comerciales o aplicaciones comerciales, modelos deexhibición.

• Mercadería dañada o que no funciona debido a desgaste común, uso incorrecto, frío, calor, lluvia, humedad excesiva, calidad del agua, daño por congelamiento, uso de productos químicos inadecuados, negligencia, accidente, no operar el producto de acuerdo con las instrucciones provistas en los Manuales del usuario suministrado con el producto, mantenimiento inapropiado, el uso de accesorios o dispositivos no recomendados por SIMPSON

, o reparación o alteraciones

noautorizadas.

• Los daños debidos a deterioro químico, sarro, óxido, la expansión térmica o lacorrosión.

• Costos de reparación y transporte de mercadería que no estádefectuosa.

• Costos asociados con el montaje, el aceite requerido, ajustes u otros costos de instalación yarranque.

• Piezas o accesorios prescindibles suministrados con el producto, que se espera no funcionen o no se puedan utilizar luego de un período razonable de uso, que pueden incluir, entre otros, resortes, boquillas, juntas tóricas, arandelas y accesoriossimilares.

• Mercadería vendida por SIMPSON

que haya sido fabricada por otra compañía e identificada como el producto de esa compañía, como motores a gasolina. En este caso, y de existir, se aplicará la garantía del fabricante delproducto.

• ESTA GARANTÍA NO CUBRE PÉRDIDAS, DAÑOS NI GASTOS INCIDENTALES, INDIRECTOS O RESULTANTES QUE PUEDAN SURGIR DE CUALQUIER DEFECTO, FALLA O FUNCIONAMIENTO INCORRECTO DEL PRODUCTO.

Algunos estados no permiten la exclusión o limitación de los daños incidentales o resultantes, por lo que la limitación o exclusión anterior puede no aplicarse austed.

• LAS GARANTÍAS IMPLÍCITAS, INCLUIDAS LAS DE COMERCIALIDAD O IDONEIDAD PARA UN PROPÓSITO DETERMINADO, SE LIMITAN A DOS AÑOS A PARTIR DE LA FECHA DE LA COMPRA ORIGINAL. Algunos estados

no permiten limitaciones sobre el período de duración de una garantía implícita, por lo que las limitaciones anteriores pueden no aplicarse austed.

70- SP

Page 71

GUÍA DE DIAGNÓSTICO DE

PROBLEMA CAUSA CORRECCIÓN

El motor no arranca (vea el diagnóstico de problemas en el manual

del usuario del motor)

No hay presión o está baja al comenzar a usar

Sin combustible Agregar combustible fresco Acumuláción de presión

después de tirar dos veces de la cuerda del arrancador o después de iniciar su uso La leva de cebado (choke) está en la posición de "No Choke" El cable de la bujía está desconectado El interruptor del motor está en apagado en la posición "OFF" La leva de cebado (choke) está en la posición de "Choke" cuando el motor está "caliente" o ha estado expuesto al calor por un largoperiodo. La boquilla del tubo aplicador no está graduada para alta presión Poca agua en el suministro El suministro de agua debe

Fuga en la conexión de la manguera de alta presión Boquilla obstruida Refiérase a las instrucciones

La malla filtrante de agua está obstruida

Apriete el gatillo de la pistola para aliviar la presión

Mueva la leva de cebado a la posición de "Choke"

Conecte el cable de la bují

Encienda el motor moviendo el interruptor a la posición "ON".

Mueva la leva de cebado (choke) a la posición de "No Choke".

Refiérase a las instrucciones para el Uso del Tubo Aplicador en la sección Operación

tener por lo menos 19 L/min a 138 kPa (5 GPM a 20 PSI) Repare la fuga. Aplique cinta selladora si fuese necesario

para el Limpiador de Boquillas en la sección Mantenimiento Elimine la obstrucción y limpie la malla filtrante. Refiérase a las instrucciones para el

Cómo Limpiar El Filtro De Entrada Del Agua en la

sección Mantenimiento

71 - SP

Page 72

PROBLEMA CAUSA CORRECCIÓN

No hay presión o está baja al comenzar a usar

Aire en la manguera Apague el motor, luego corte el

suministro de agua y desconéctelo de la entrada a la bomba. Abra el suministro de agua para eliminar todo el aire que haya en la manguera. Cuando el flujo de agua sea constante, cierrérrelo, conéctelo a la entrada de la bomba y ábralo. Apriete el gatillo

para eliminar el aire restante La leva de cebado (choke) está en la

Mueva la leva a la posición

de "No Choke" posición de "Choke" La manguera de alta presión es demasiado larga

Utilice una manguera de

alta presión de menos

de 30 m (100pies)

No succiona productos químicos

El tubo aplicador no está graduado para baja presión

El filtro de productos

Vea el procedimiento para

el Uso del Tubo Aplicador

en la sección Operación

Limpie el filtro. químicos está obstruído La malla para químicos no está en la solución limpiadora

Asegúrese que el extremo de la

manga de sifon de detergente

esté sumergida completamente

en la soluciónlimpiadora. El producto químico está demasiado espeso

Diluya más el producto

químico. Debe tener la misma

consistencia del agua La manguera de alta presión es demasiado larga

Alargue la manguera de

suministro de agua en vez de

la manguera de alta presión Acumulación de sedimentos químicos en el inyector

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

No hay presión o está baja después de un tiempo normal de uso

Sello o empaquetadura gastada

Válvulas gastadas u obstruídas

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

No hay presión o está baja después de un tiempo

Pistón de descarga gastado Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

normal de uso

72- SP

Page 73

PROBLEMA CAUSA CORRECCIÓN

Agua goteando por

Anillo "O" gastado o roto Revíselo y cámbielo

Acople de manguera flojo Ajústelo la conexión de la pistola / tubo aplicador

Agua goteando de la bomba

Acoplesflojos. Ajústelo

Empaquetaduras del

pistón gastadas

Contáctese con nuestro Departamento de servicio al cliente llamando al www. simpsoncleaning.com

Anillo "O" gastados o rotos Contáctese con nuestro

Departamento de servicio al cliente llamando al www.

simpsoncleaning.com Cabezal de la bomba o tubos dañados por congelamiento

Contáctese con nuestro

Departamento de servicio

al cliente llamando al www.

simpsoncleaning.com

La bomba pulsa

Boquilla obstruida Refiérase a las instrucciones

para el Limpiador de Boquillas

en la sección Mantenimiento

73 - SP

Page 74

Page 75

Page 76

Internet Address: www.simpsoncleaning.com

Warranty Registration via Internet

Adresse Internet:

Enregistrement de la garantie par Internet

Sitio Address:

Registro Garantía mediante Internet

Assembled in U.S.A with domestic and foreign components

Assemblé aux États-Unis avec des composants nationaux et étrangers

Ensamblado en los EE.UU. utilizando componentes domésticos e importados

www.simpsoncleaning.com

FNA Group, Inc. 7152 99th Street

Pleasant Prairie, WI 53158
