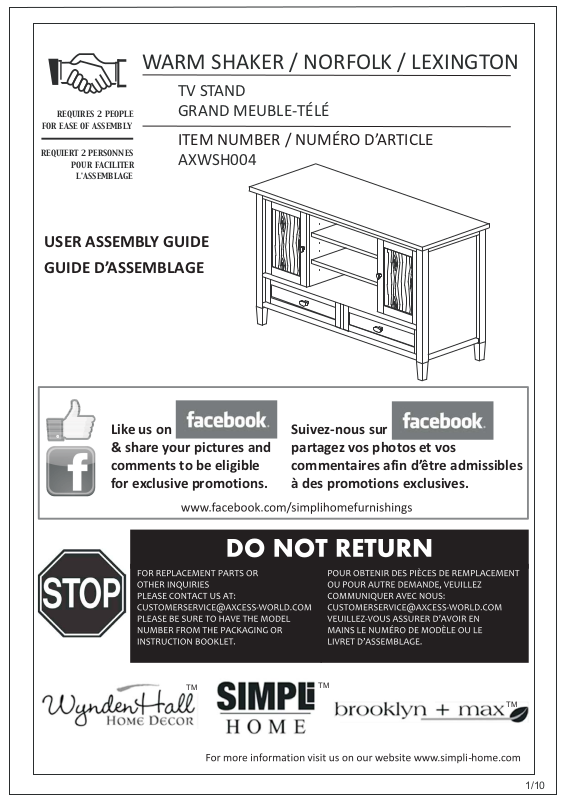

WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
REQUIRES 2 PEOPLE
FOR EASE OF ASSEMBLY
GRAND MEUBLE-TÉLÉ
ITEM /NUMBER NUMÉRO D’ARTICLE
REQUIERT 2 PERSONNES
POUR FACILITER
L'ASSEMBLAGE
AXWSH004
USER ASSEMBLY GUIDE
GUIDE D’ASSEMBLAGE
Like us on
& share your pictures and
comments to be eligible
for exclusive promotions.
TM
Suivez-nous sur
partagez vos photos et vos
commentaires afin d’être admissibles
à des promotions exclusives.
TM
TM
1/10
Page 2
INNER
WARM SHAKER / NORFOLK / LEXINGTON
INFOGRAPHIC LEGEND / :LÉGENDE GRAPHIQUE
In relative spatial arrangement to the assembled unit / Disposition par rapport à l'assemblage
Panel: Inner side Back
Panneau : côté intérieur
OUTER
Panel: Outer side
Panneau: côté externe
B
Arrière Avant Supérieur Inférieur
TV STAND
GRAND MEUBLE-TÉLÉ
Front
F
To p
T
Bottom
A
1 PC
1 PIÈCE
F G
ONE PAIR
UNE PAIRE
K
To p
Dessus
Door
Portes
Back Panel
Panneau Arrière
B
ONE PAIR
UNE PAIRE
Centre Drawer Glide
Tiroir Coulissant Central
1 PC
1 PIÈCE
L
Sides
Panneau
Back Panel
Panneau Arrière
C
1 PC
1 PIÈCE
H
2 PCS
2 PIÈCES
M
Centre Shelf
Tablette Centrale
Shelf
Tablette
Drawer Front
Face du Tiroir
D
Bottom Support
Support Inférieure
1 PC
1 PIÈCE
I
Shelf Cabinet
Tablette de Cabine
2 PCS
2 PIÈCES
N
Drawer Side
Côtés du Tiroir
E
ONE PAIR
UNE PAIRE
J
1 PC
1 PIÈCE
O
Drawer Back
Shelf Side
Coté de la Tablette
Back Panel
Panneau Arrière
P
du TiroirArrière
Drawer Bottom
Bas du Tiroir
2 PCS
2PIÈCES
1 PC
1 PIÈCE
2 PCS
2 PIÈCES
2 PAIRS
2 PAIRES
REQUIRES 2 PEOPLE FOR EASE OF ASSEMBLY
REQUIERT 2 PERSONNES POUR FACILITER L'ASSEMBLAGE

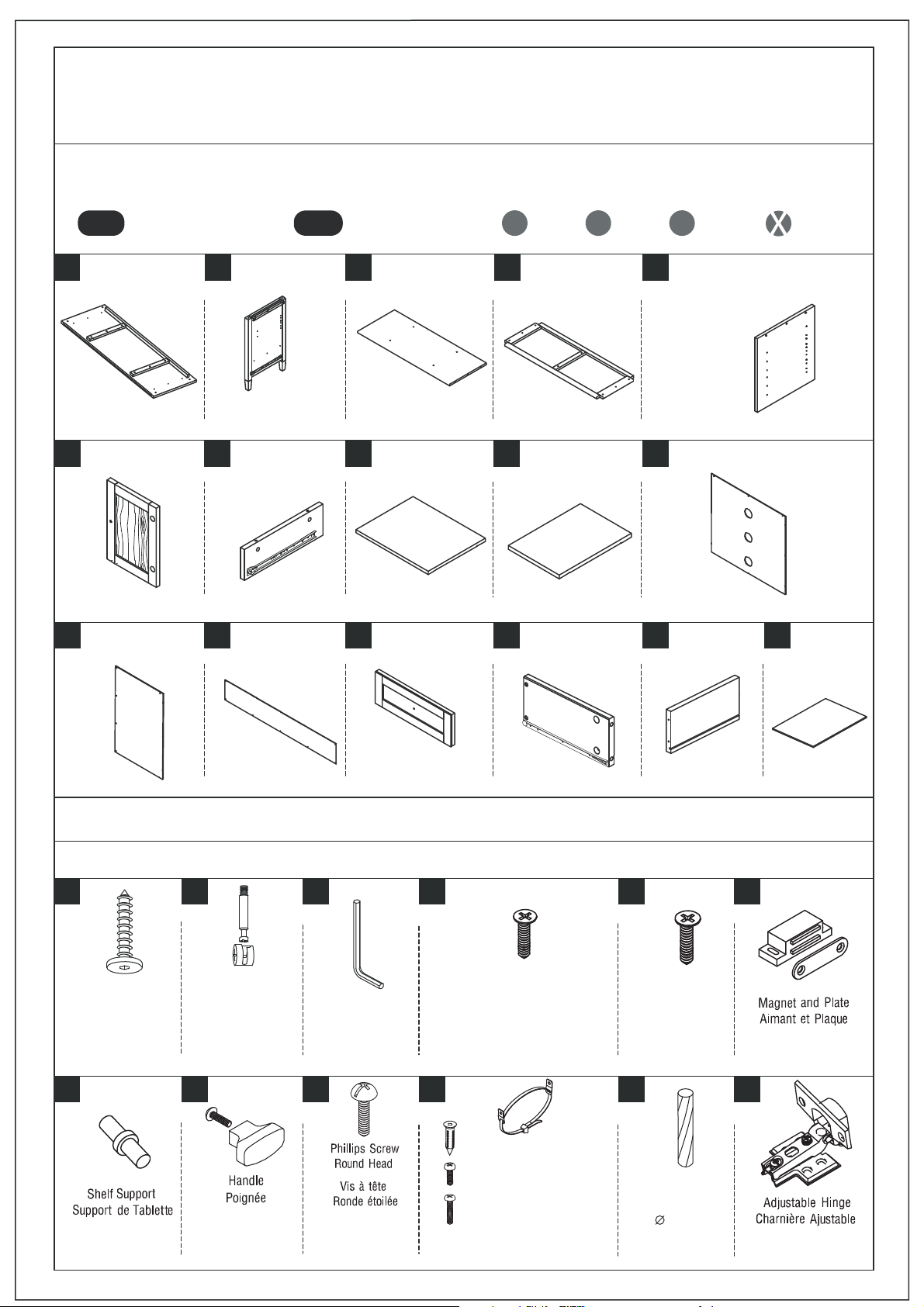

HARDWARE / QUINCAILLERIE
1 2 3 4 5
Allen Key Screw
VisAllen
M6X30mm
32 PCS
32 PIÈCES
7 8 9 10 11
24 PCS
24 PIÈCES
Cam Lock Pin
Goujons de Serrage
Cam Lock
Verrous de culot
16 SETS
16 ENSEMBLES
M4x25mm
4 SETS
4 ENSEMBLES
Allen Key
ClefAllen
1 PC
1 PIÈCE
M4x15mm
31 PCS
31 PIÈCES
Phillips Short Screw
Petites Visà tête étoilée
M3x15mm
24 PCS
24 PIÈCES
M4X25mm - 1 PC - 1 PIÈCE
a.
b.
M4X15mm - 1 PC - 1 PIÈCE
c.
M4X25mm - 1 PC - 1 PIÈCE
TIPPING RESTRAINT - 1 SET
COURROIE DE RETENUE - 1 ENSEMBLE
Grandes Visà tête étoilée
2 PCS
2 PIÈCES
Phillips Long Screw
M4x15mm
8 PCS
8 PIÈCES
Dowel
Goujon
8X30mm
4 PCS
4 PIÈCES
2 PCS
2 PIÈCES
6
2 SETS
2 ENSEMBLES
12
4 SETS
4 ENSEMBLES
2/14

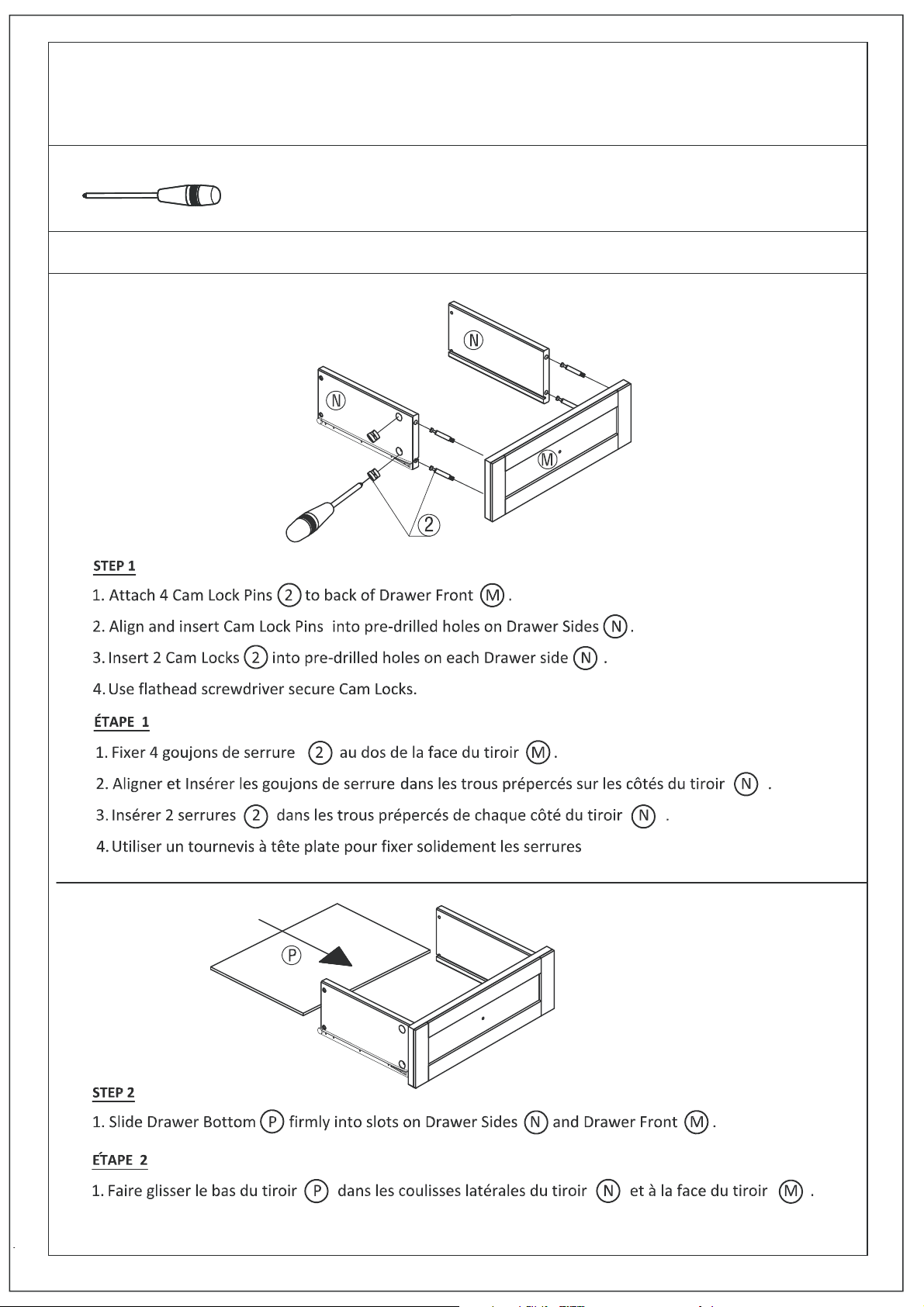

Page 3
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
3/14
Page 4

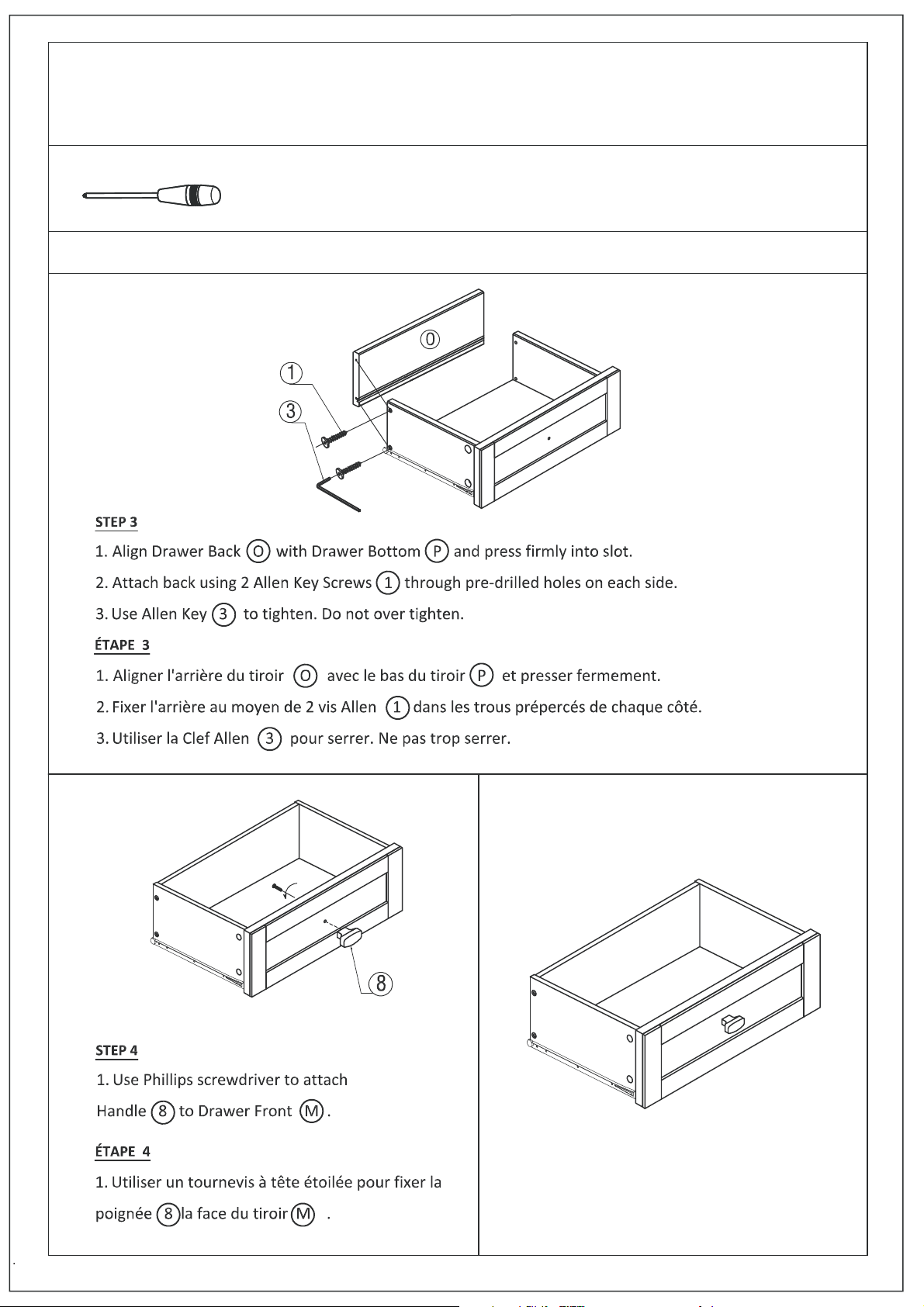

WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
4/14

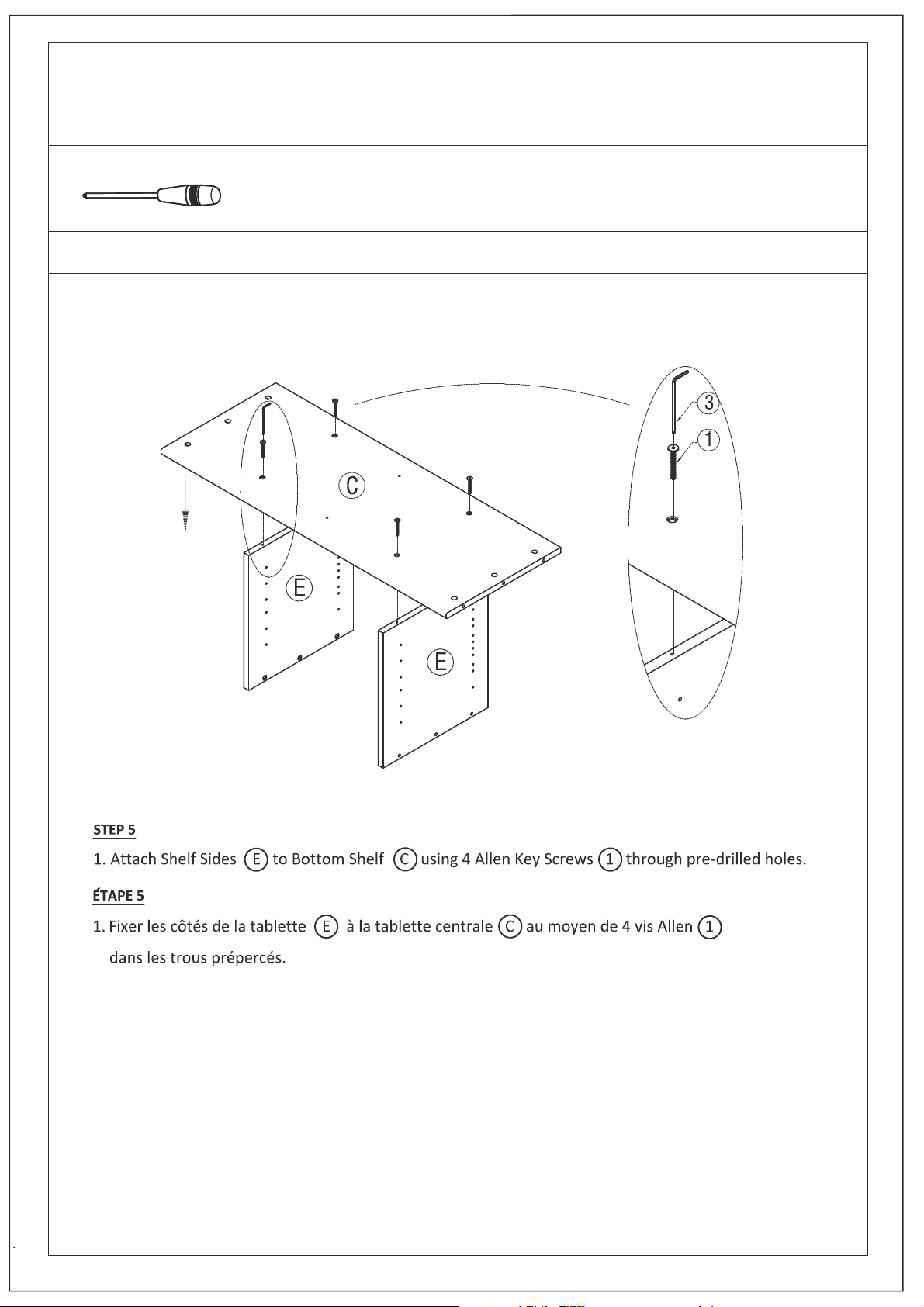

Page 5
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
5/14

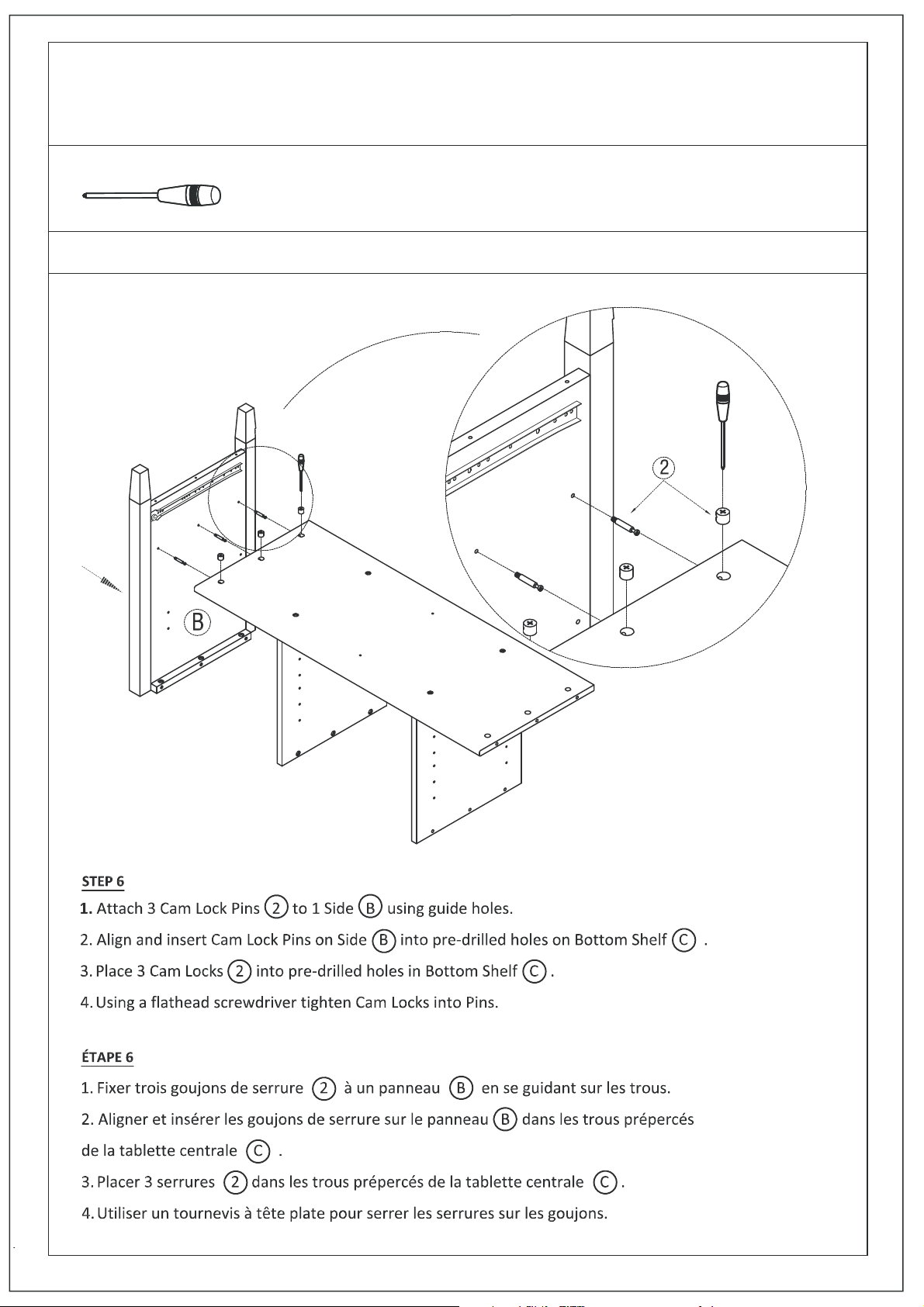

Page 6
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
6/14
Page 7

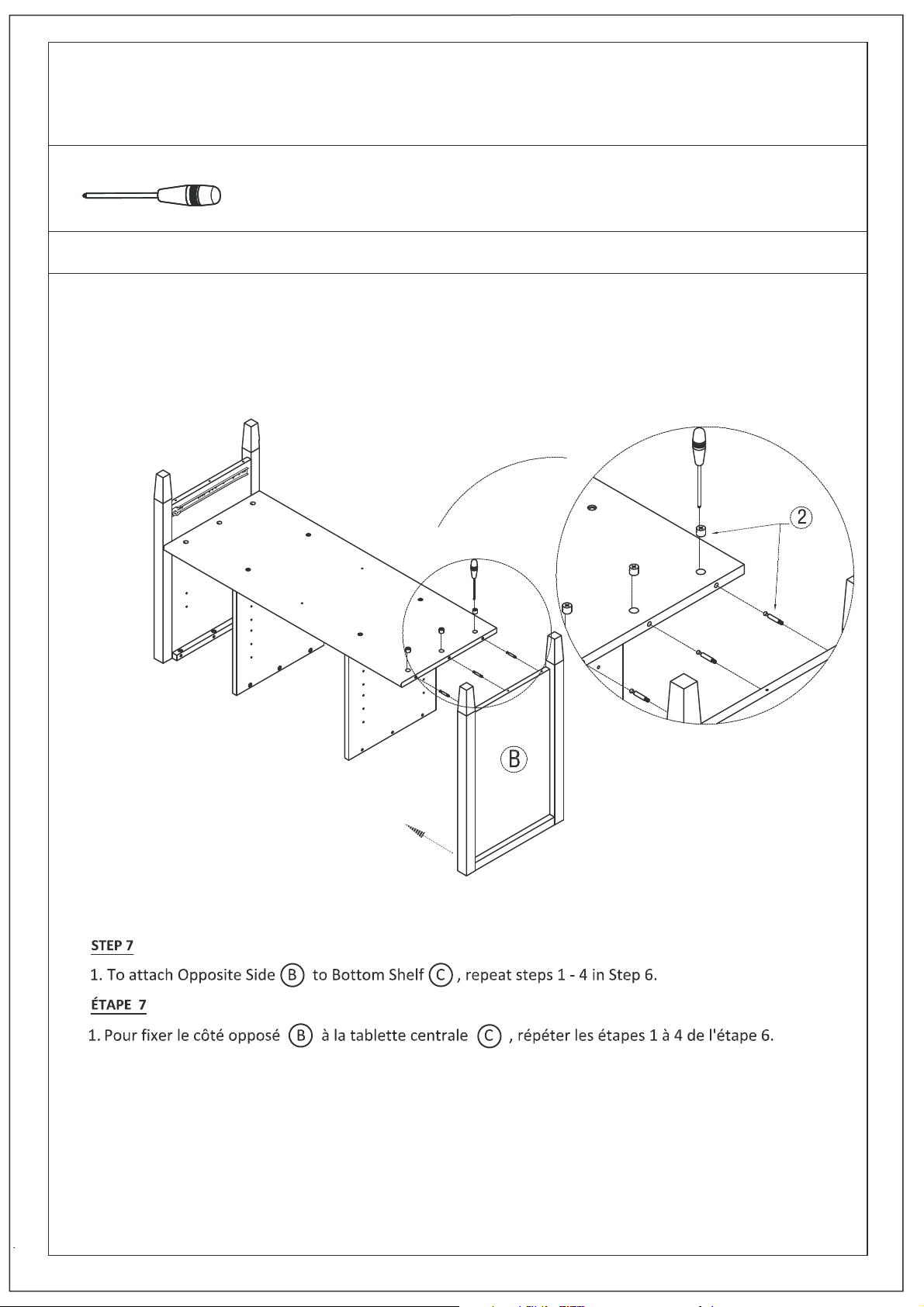

WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
7/14

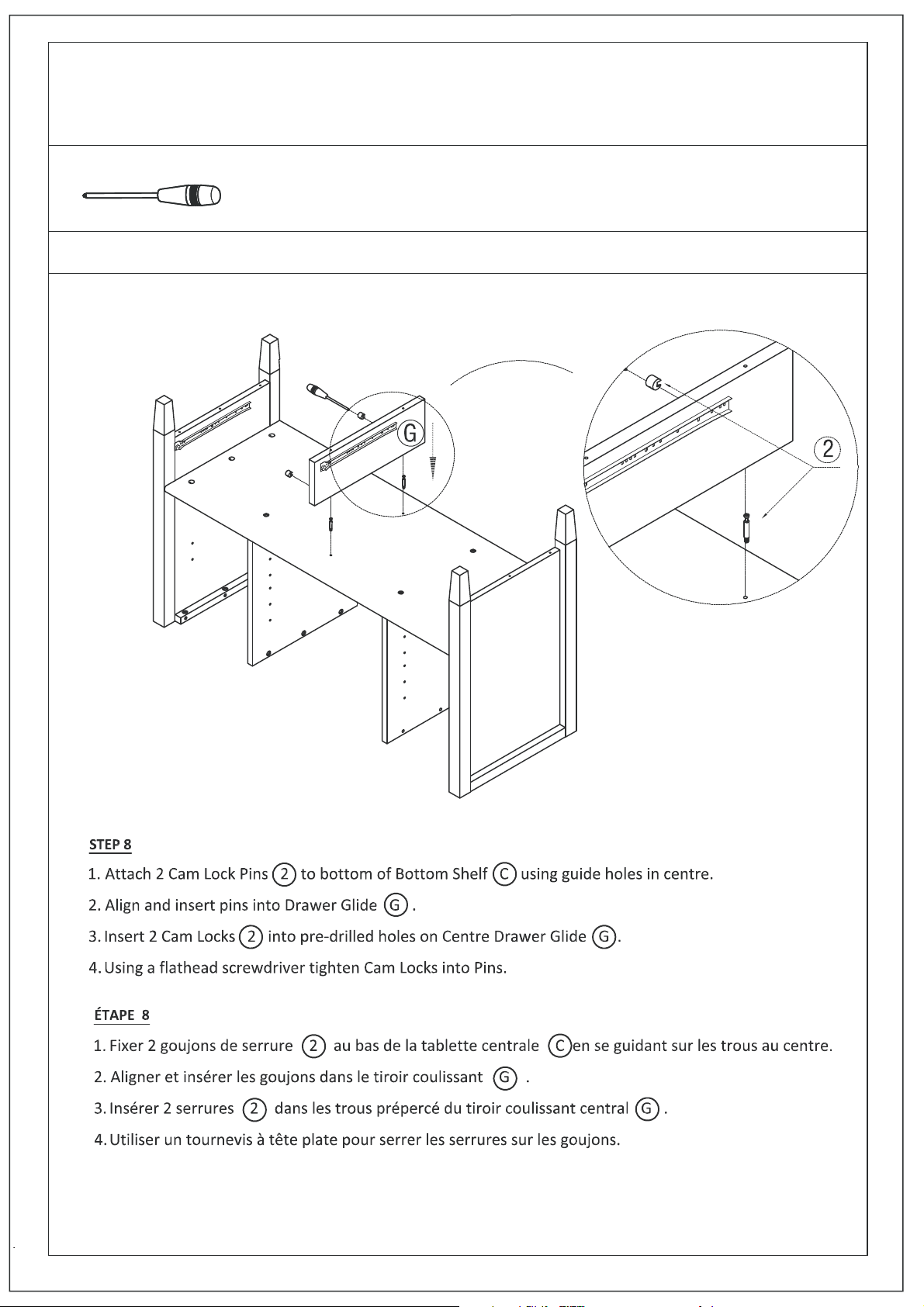

Page 8
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
8/14
Page 9

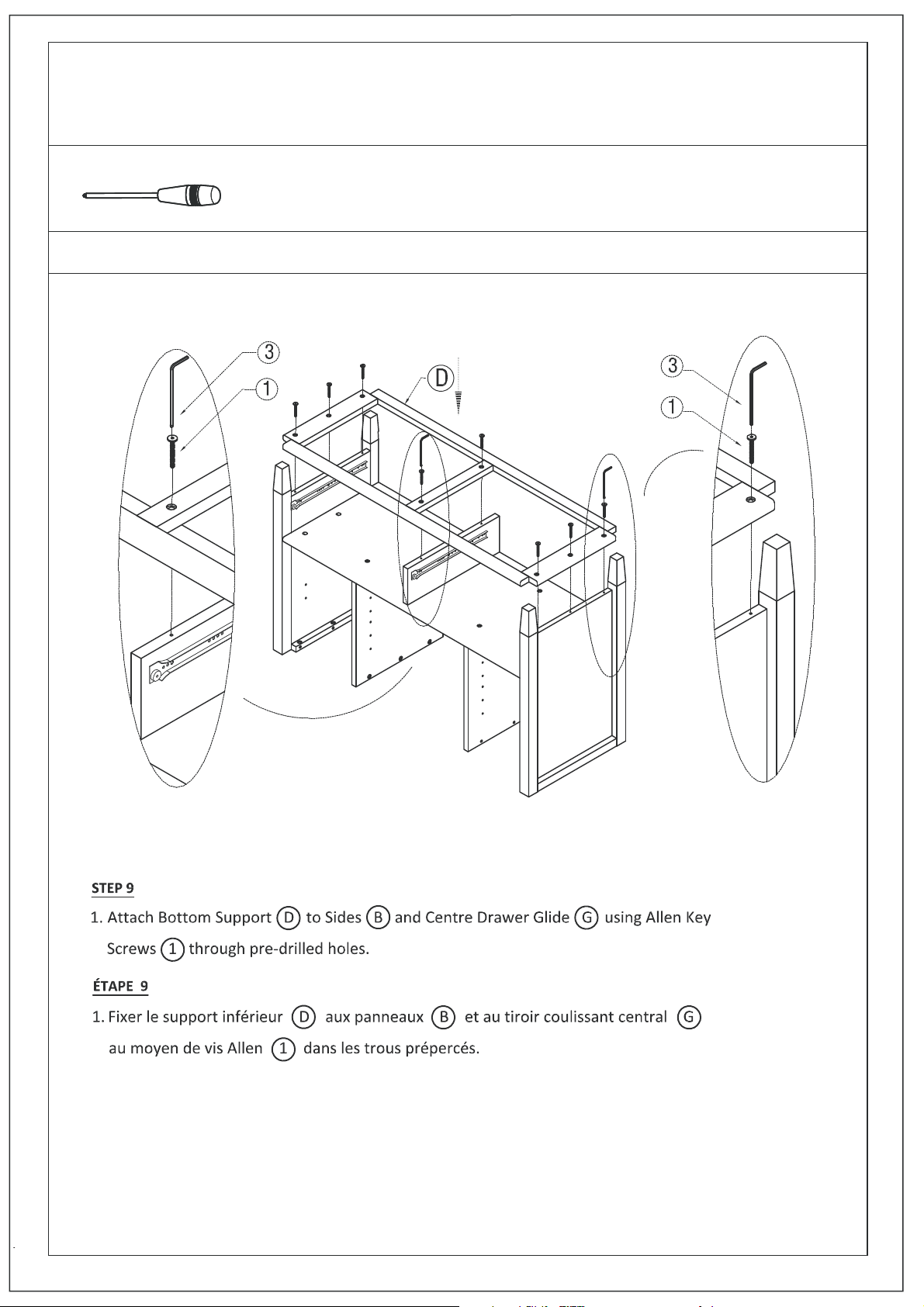

WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
9/14

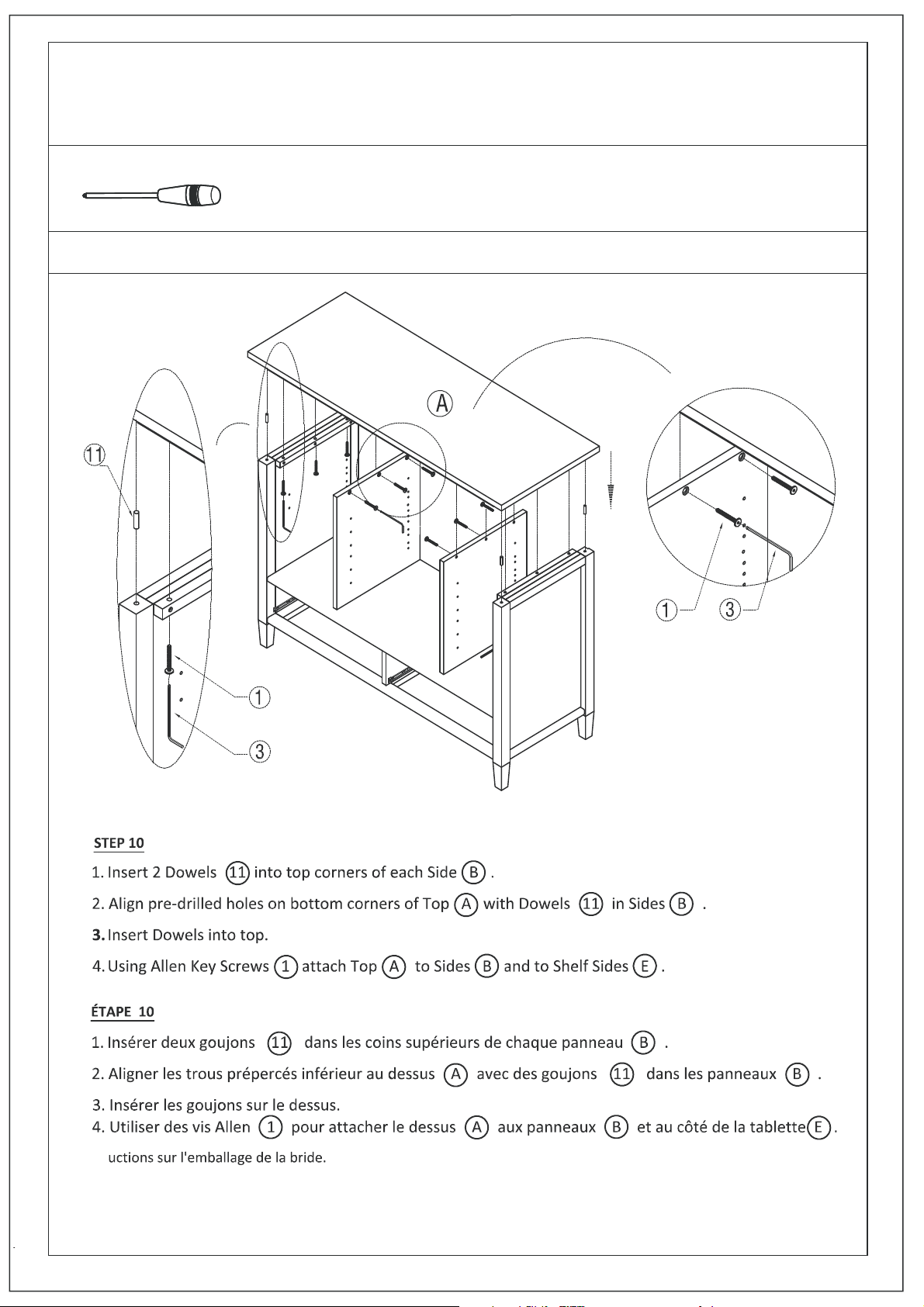

Page 10
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
10/14

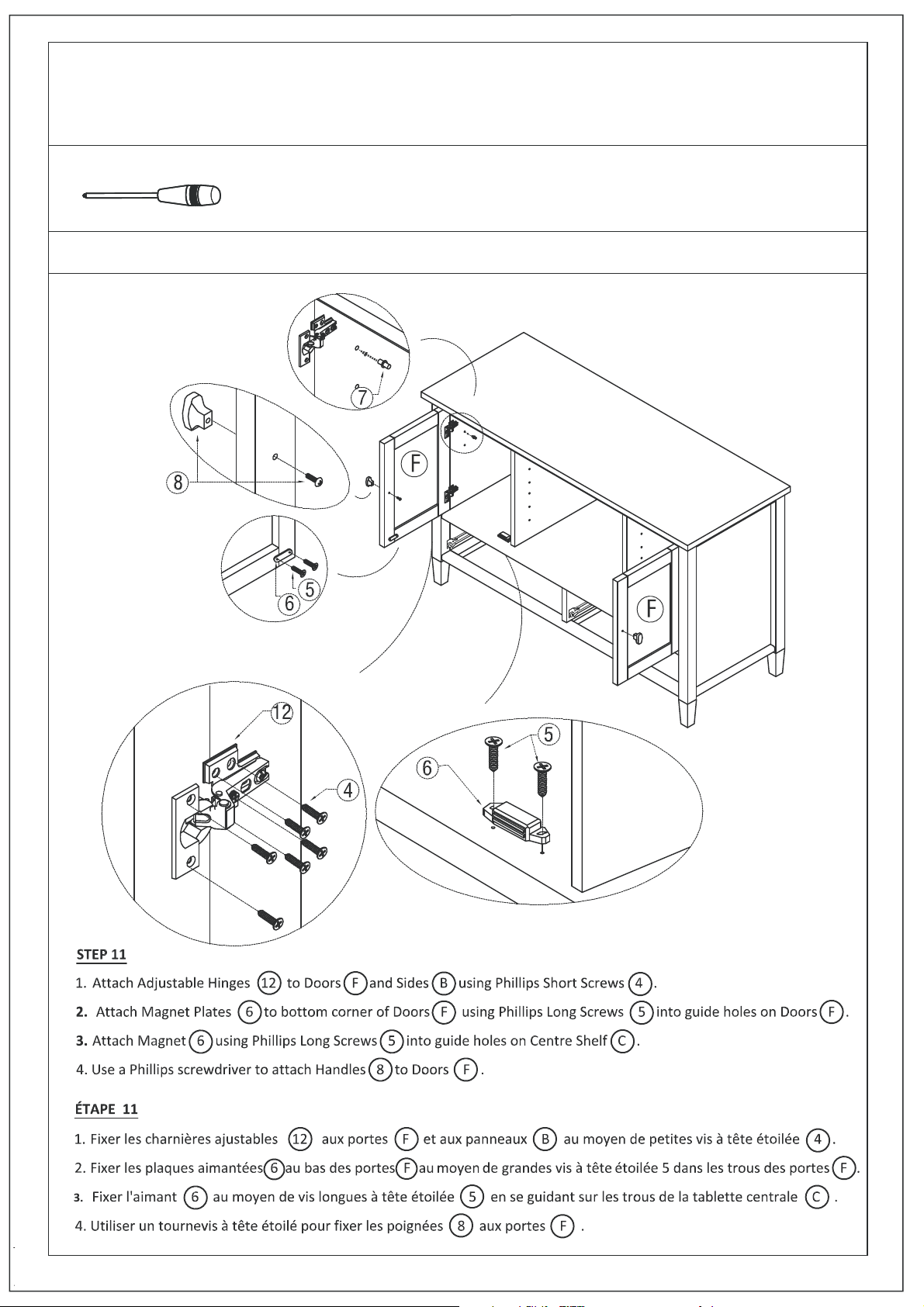

Page 11
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
11/14
Page 12

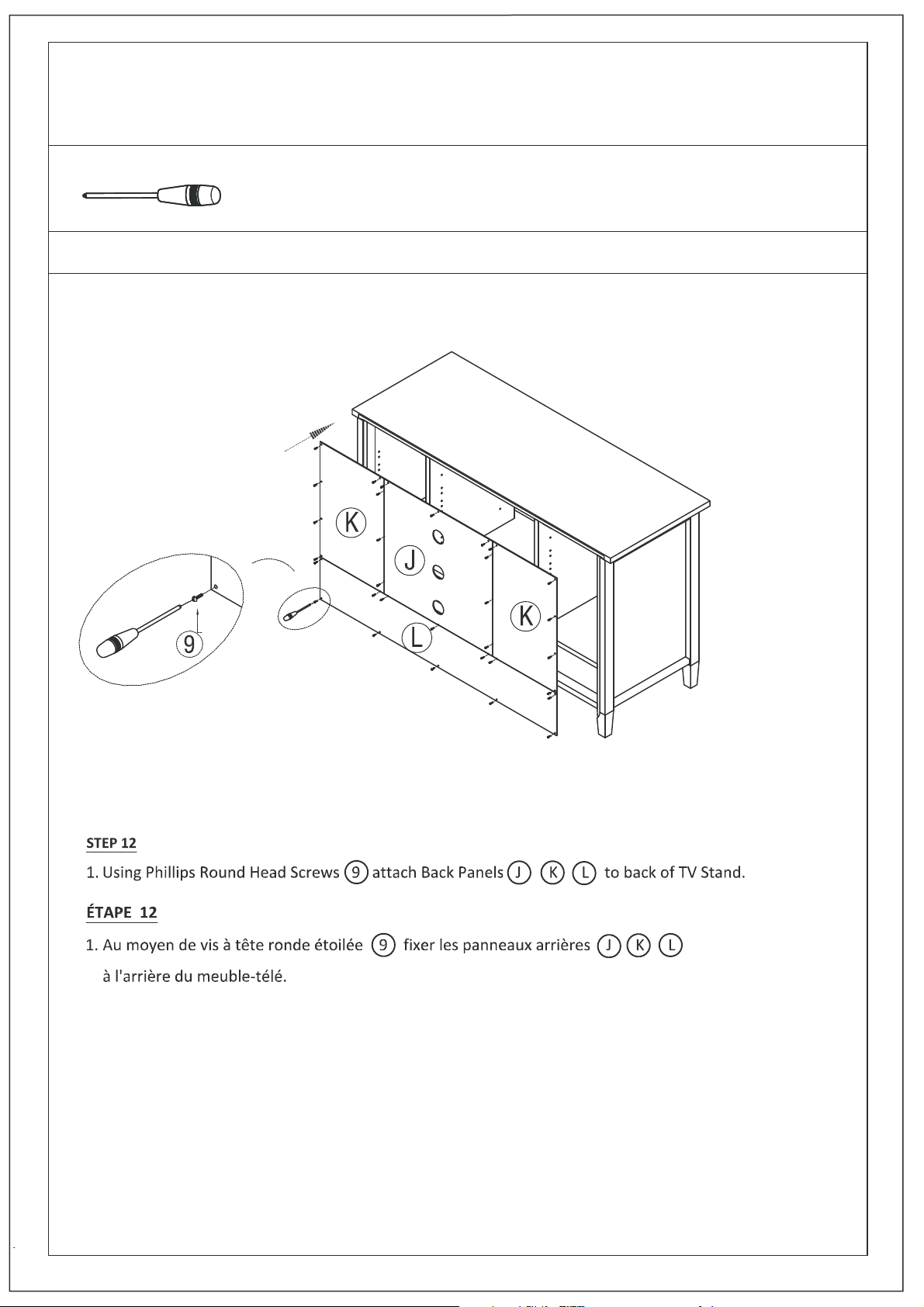

WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
12/14

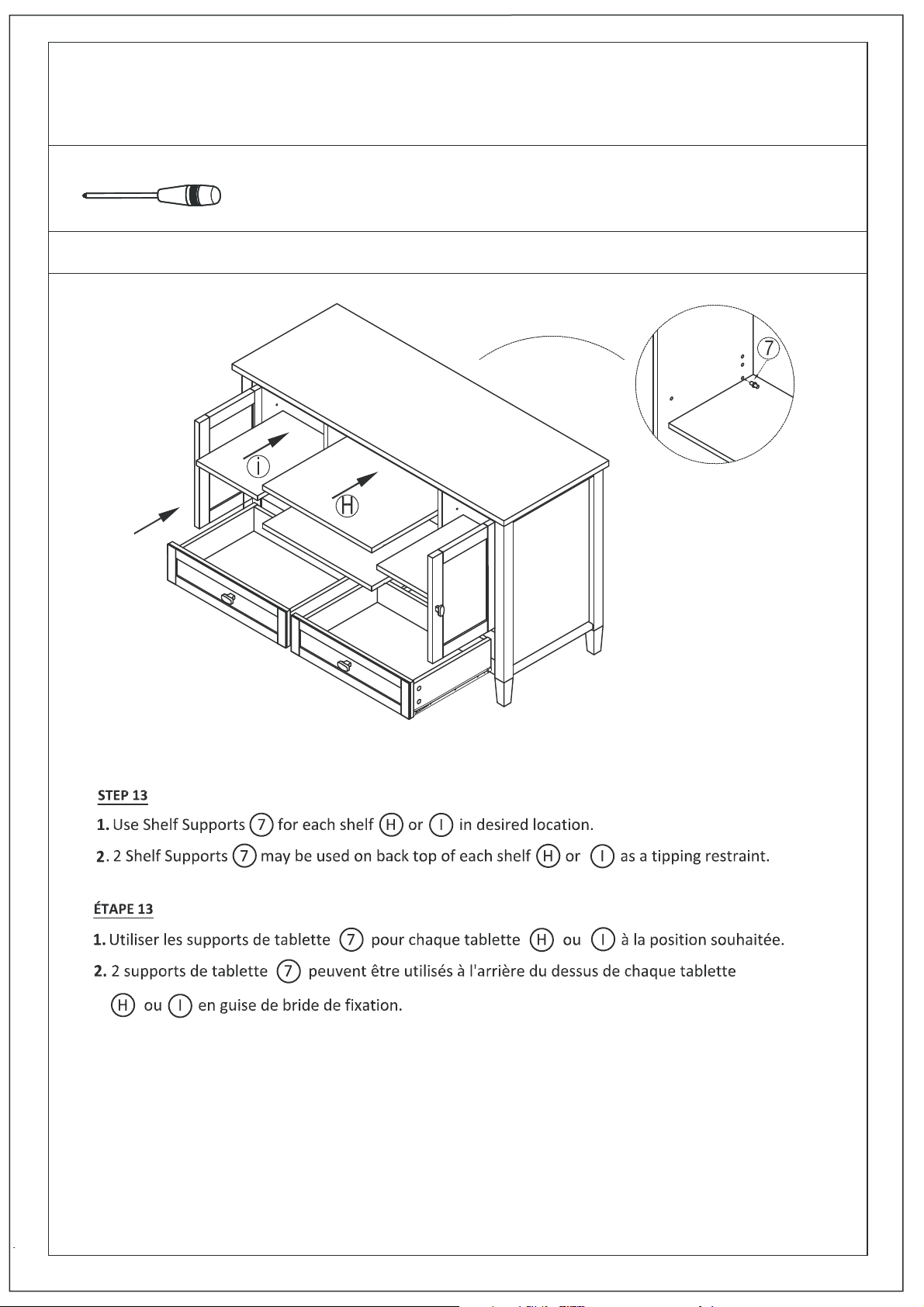

Page 13
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
13/14

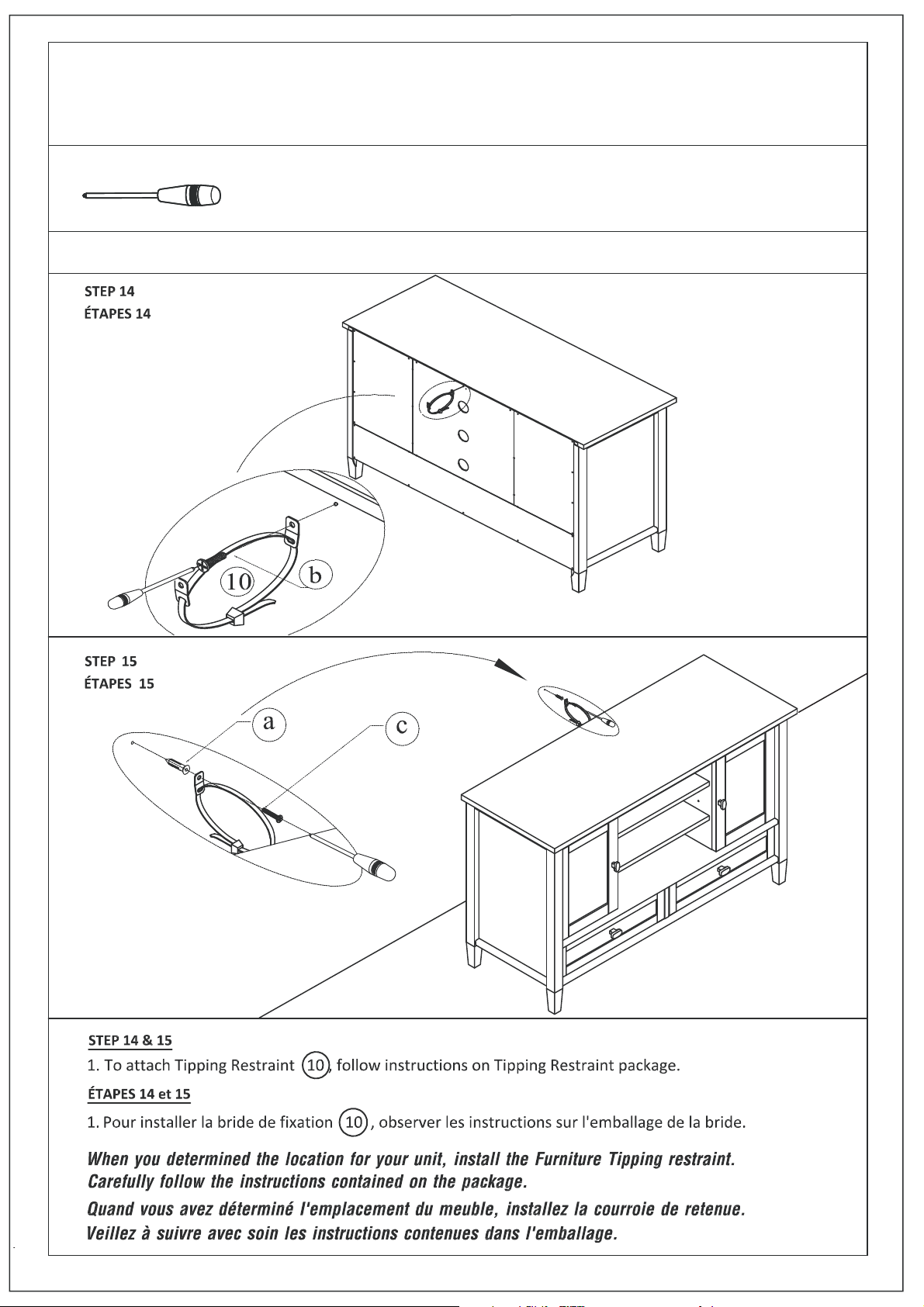

Page 14
WARM SHAKER / NORFOLK / LEXINGTON
TV STAND
GRAND MEUBLE-TÉLÉ
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE
14/14
