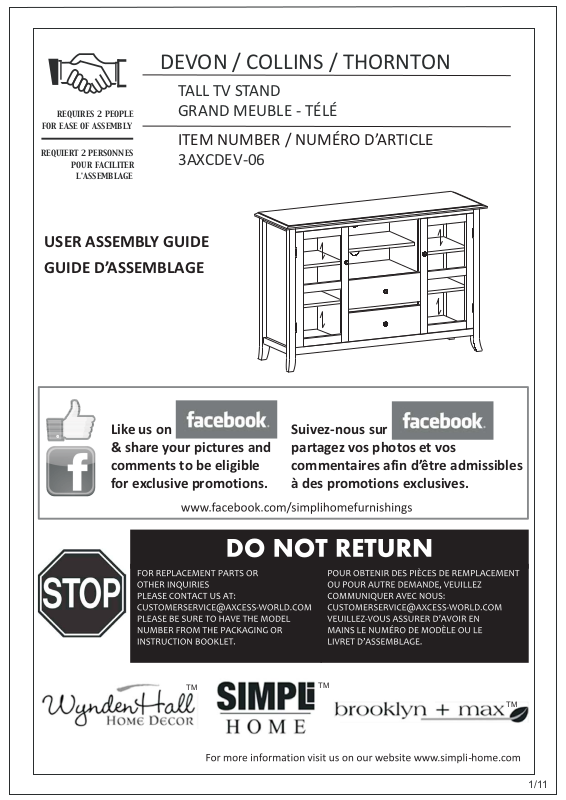

Simpli Home 3AXCDEV-06 Assembly Manual

DEVON / COLLINS / THORNTON

TALL TV STAND

REQUIRES 2 PEOPLE

FOR EASE OF ASSEMBLY

GRAND MEUBLE - TÉLÉ

ITEM /NUMBER NUMÉRO D’ARTICLE

REQUIERT 2 PERSONNES

POUR FACILITER

L'ASSEMBLAGE

3AXCDEV-06

USER ASSEMBLY GUIDE

GUIDE D’ASSEMBLAGE

Like us on & share your pictures and comments to be eligible for exclusive promotions.

TM

Suivez-nous sur partagez vos photos et vos commentaires afin d’être admissibles à des promotions exclusives.

TM

1/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

INFOGRAPHIC LEGEND / :LÉGENDE GRAPHIQUE

In relative spatial arrangement to the assembled unit / Disposition par rapport à l'assemblage

INNER

Panel: Inner side Back

Panneau : côté intérieur

OUTER

Panel: Outer side

Panneau: côté externe

B

Arrière Devant Supérieur Inférieur

F

Front

To p

T

PARTS DESCRIPTION / DESCRIPTIONS DES PI

A

A B

F G H I J

1 PIECE 1 PIÈCE

Top

Top Dessus

Dessus

Divider Séparateur

B

ONE PAIR UNE PAIRE

Sides Côtés

Shelf Tablette

C

C D

Bottom Shelf Tablette inférieure

1 PIECE 1 PIÈCE

Shelf Tablette

C

Top shelf Tablette supérieure

1 PIECE 1 PIÈCE

Door Porte

C

E

Centre Shelf Tablette Central

1 PIECE 1 PIÈCE

J

Bottom

ÈCES

ONE PAIR UNE PAIRE

K

1 PIECE 1 PIÈCE

Flip Down Door Basculer vers le bas porte

L

4 PIECES 4 PIÈCES

Drawer Front

Devant du tiroir

1 PIECE 1 PIÈCE

M

Drawer Side Côtés du tiroir

1 PAIR 1 PAIRE

REQUIERT 2 PERSONNES POUR FACILITER L'ASSEMBLAGE

ONE PAIR UNE PAIRE

N

Drawer Back Arrière du tiroir

1 PIECE 1 PIÈCE

REQUIRES 2 PEOPLE FOR EASE OF ASSEMBLY

HARDWARE / QUINCAILLERIE

1 2 3 6

Allen Key Screw

VisAllen M6 x 30 mm 22 PIECES

22 PIÈCES

8 9

Cam Lock Pin

Goujons de Serrage

Cam Lock

Verrou

16 SETS

16 ENSEMBLES

Allen Key ClefAllen

1 PIECE 1 PIÈCE

10

4

4 ENSEMBLES

11

Handle Poignée

M4 x 25 mm

4 SETS

5

Phillips screw round head

Vis cruciformeà tête ronde

M4 x 15 mm

31 SPIECE 31 PIÈCES

12

Latch

Fermer à clef

M3.5 x 15 mm

2 SETS

2 ENSEMBLES

13

O

Hinge

Charnière

Panneau Arrière

1 PIECE 1 PIECE

Drawer Bottom Bas du tiroir

1 PIECE 1 PIÈCE

7

Magnet and Plate Aimant etPlaque

Back Panel

2 SETS

2 ENSEMBLES

Shelf Support

Support à Tablette

30 SPIECE 30 PIÈCES

Phillips Screw

Vis cruciforme

M3 x 12 mm

16 SPIECE 16 PIÈCES

Phillips Screw

Vis cruciforme

M3 x 15 mm

8SPIECE 8 PIÈCES

Wood dowel

Goujon en bois

8 x 30 mm

18 SPIECE 18 PIÈCES

1 SET 1 ENSEMBLE

a.

M4 x 25mm - 1 - 1 PIÈCEPIECE

b.

M4 x 15mm - 1 - 1 PIÈCEPIECE

c.

M4 x 25mm - 1 - 1 PIÈCEPIECE

TIPPING RESTRAINT - 1 SET

COURROIE DE RETENUE - 1 ENSEMBLE

2/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

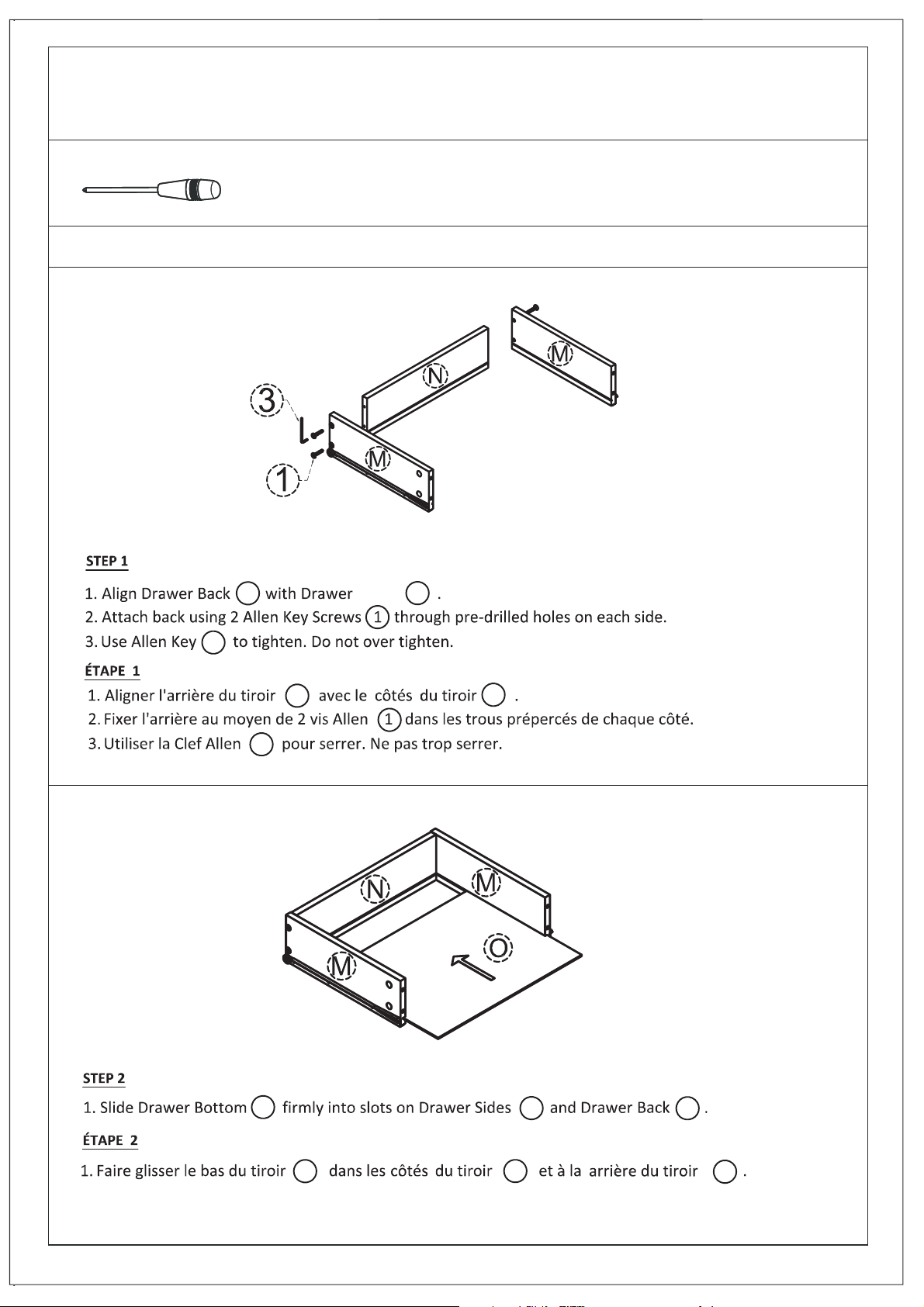

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

BB

N

Side

M

3

N

M

3

O

M

N

3/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

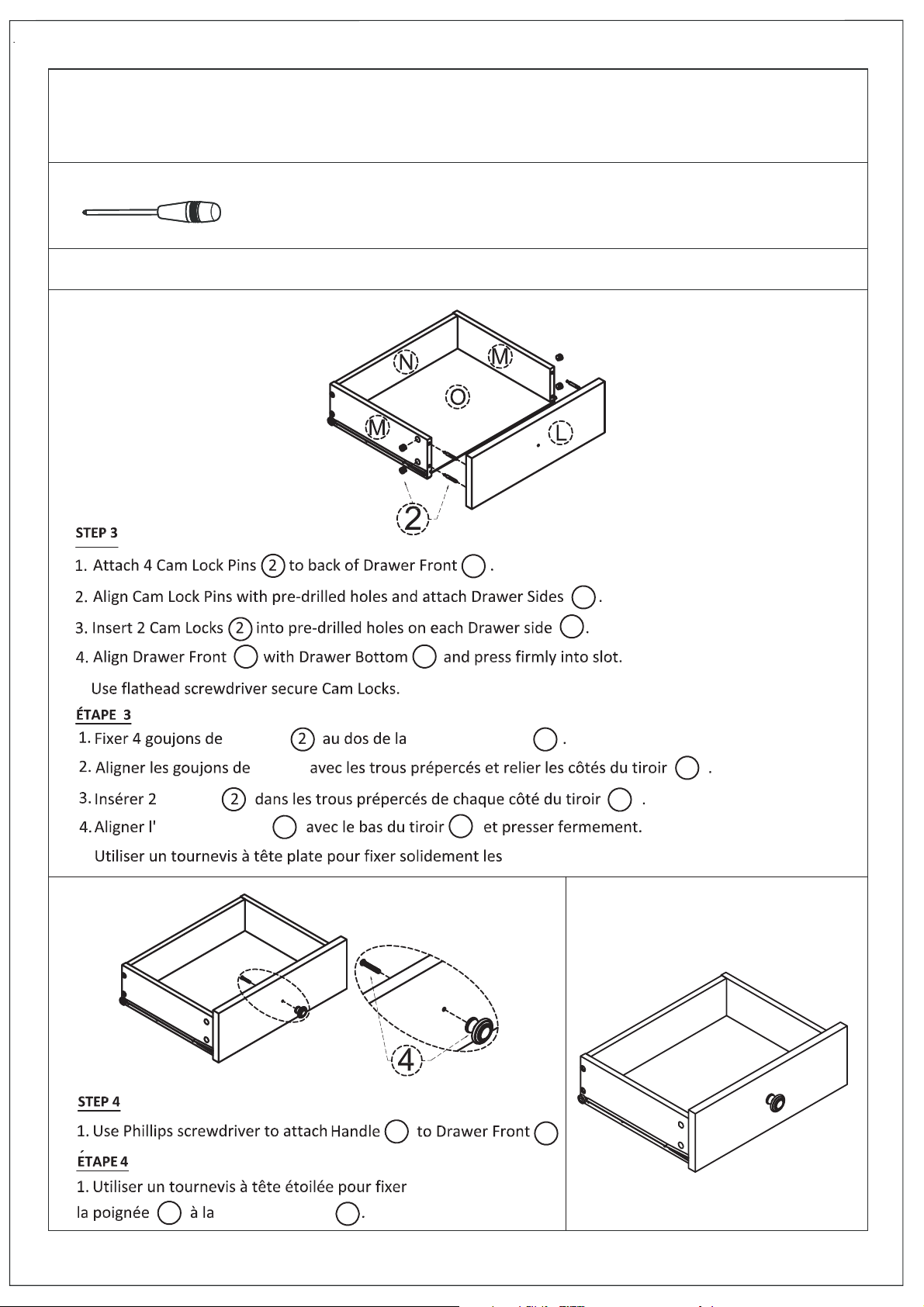

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

BBB

L

5.

L

serrage

verrous

devant du tiroir

serrage

L

O

Devant du tiroir

O

verrous .

M

L

M

Repeat Step 1-4 for the second drawer. Répéter les étapes 1 à 4 pour le

deuxième tiroir.

4

devant du tiroir

L

4/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

STEP 5

1. Attach 3 Cam Lock Pins 2 to each Divider F .

2. Align Cam Lock Pins with pre-drilled holes and attach Top shelf D .

3. Insert 6 Cam Lock 2 into pre-drilled holes on Top shelf D .

4. Use flathead screwdriver secure Cam Lock .

5. Insert 6 Dowels 11 into Centre shelf E .

6. Align Dowels 11 with pre-drilled holes and attach Divider F .

ÉTAPE 5

1. Fixer 3 goujons de serrage 2 au chaque Séparateur F .

2. Aligner les goujons de serrage avec les trous prépercés et relier Tablette supérieure D .

3. Insérer 6 verrous 2 dans les trous prépercés Tablette supérieure D .

4. Utiliser un tournevis à tête plate pour fixer solidement les verrous .

5. Insérer 6 goujons 11 dans Tablette central E .

6. Aligner les goujons 11 avec les prépercés au centre de la Séparateur F et insérer fermement .

5/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

STEP 6

1. Insert 2 Dowels 11 into each Dividers F .

2. Align Dowels 11 with pre-drilled holes and attach Bottom shelf C .

3. Using 6 Allen Key Screws 1 attach Bottom shelf C to Divider F .

ÉTAPE 6

1.Insérer 2 goujons 11 dans chaque Séparateur F .

2. Aligner les goujons 11 avec les prépercés au centre de la Tablette inférieure C et insérer fermement .

3. Utiliser des 6 vis Allen 1 pour attacher le C aux .

Tablette supérieure supérieur FSéparateur

6/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

BB

STEP 7

1. Insert 4 Dowels 11 into Bottom shelf C .

2. Attach 3 Cam Lock Pins 2 to each Side B .

3. Align Cam Lock Pins with pre-drilled holes and attach Bottom shelf C .

4. Align pre-drilled holes on Side B with Dowels 11 in Bottom shelf C .

5. Insert 6 Cam Lock 2 into pre-drilled holes on Bottom shelf C .

6. Use flathead screwdriver secure Cam Lock .

ÉTAPE 7

1. Insérer 4 goujons 11 dans les Tablette inférieur C .

2. Fixer 3 goujons de serrage 2 au chaque Côté B .

3. Aligner les goujons de serrage avec les trous prépercés et relier Tablette inférieur C .

4. Aligner les trous prépercés inférieur au Côté B avec des goujons 11 dans les Tablette inférieur C .

5. Insérer 6 verrous 2 dans les trous prépercés Tablette inférieur C .

6. Utiliser un tournevis à tête plate pour fixer solidement les verrous .

7/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

B

BB

STEP 8

1. Insert 2 Dowels 11 into top corners of each Side B .

2. Align pre-drilled holes on bottom corners of Top A with Dowels 11 in Sides B .

3. Using 12 Allen Key Screws 1 attach Top A to Side B and Divider F .

ÉTAPE 8

1. Insérer 2 goujons 11 dans les coins supérieurs de chaque côtés B .

2. Aligner les trous prépercés inférieur au dessus A avec des goujons 11 dans les côtés B .

3. Utiliser des 12 vis Allen 1 pour attacher le dessus A aux Côtés B et .

STEP 9

FSéparateur

J

5

ÉTAPE 9

J

vis cruciforme à têteronde

5

8/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

B

STEP 10

1. Attach Hinges to Door I and Sides B using Phillips Screw 9 .

2. Attach Hinges 6 to Flip Down Door K and Centre shelf E using Phillips Screw 6 .

3. Attach Magnet Plates 7 to bottom corner of Door I using Phillip Screw 10 into guide holes on Door I .

4. Attach Magnet 7 using Phillip Screw 10 into guide holes on Bottom shelf C .

5. Attach Latch 13 into hole on Top Shelf D and Flip Down Door K using Phillips Screw 9 .

6. Use a Phillips screwdriver to attach Handles 4 into guide holes Doors I & Flip Down Door K .

ÉTAPE 10

1. Fixer les charnières aux portes I et aux Côté B au moyen de Vis cruciform 9 .

2. Fixer les charnières 6 aux Basculer vers le bas porte K et aux Tablette central E au moyen de Vis cruciform 6 .

3. Fixer les plaques aimantées 7 au bas des portes I au moyen de grandes Vis cruciforme 10 dans les trous

des portes I .

4. Fixer I’aimant 7 au moyen de Vis cruciforme 10 en se guidant sur les trous de la tablette inférieure C .

5. Fixer les Fermer à clef 13 en se guidant sur les trous de la tablette supérieure D et basculer vers le bas porte K au moyen de Vis cruciform 9 .

6. Utiliser un tournevis à tête étoilé pour fixer les poignées 4 aux portes I & Basculer vers le bas porte K .

9/11

DEVON / COLLINS / THORNTON

TALL TV STAND

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

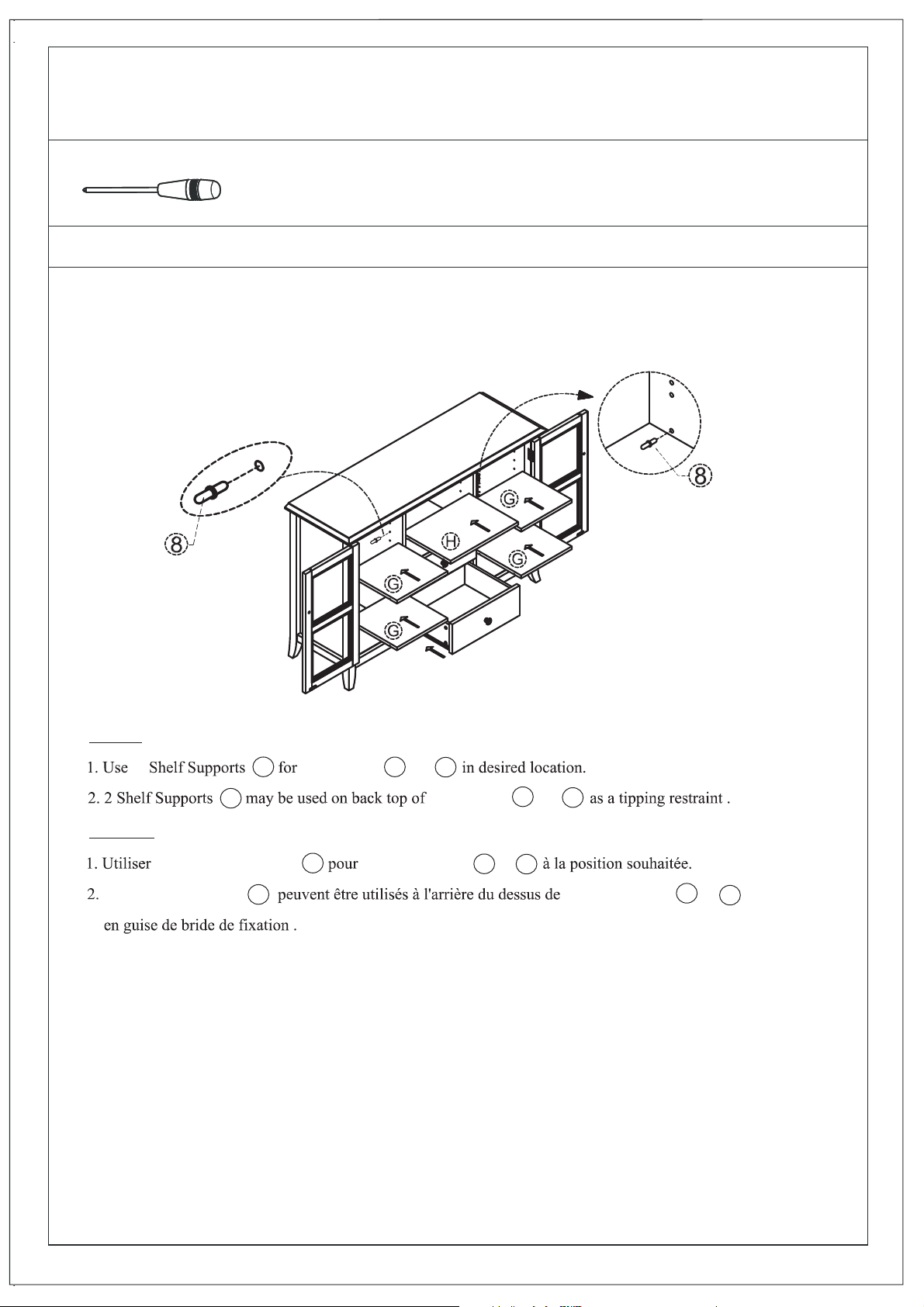

STEP 11

4

EÙTAPE 11

4 Support aø Tablette

2 Support aø Tablette

8

each shelf G & H

8

chaque Tablette G et H

10/11

DEVON / COLLINS / THORNTON

TALL TV STAND

STEP 12 EÙTAPE 12

GRAND

MEUBLE - TÉLÉ

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

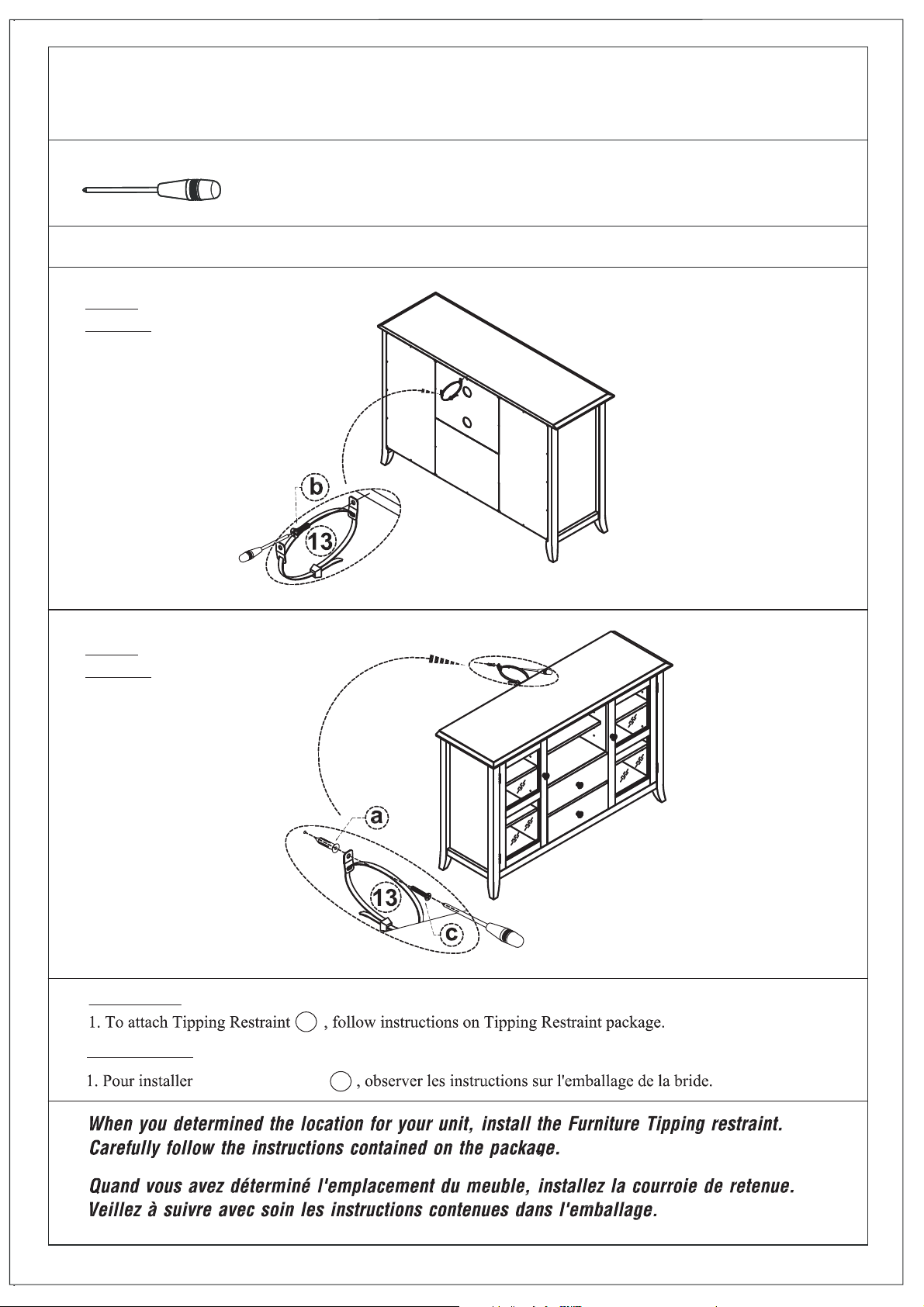

STEP 13 EÙTAPE 13

STEPS 12 & 13

EÙTAPES 12 et 13

13

courroie de retenue

13
