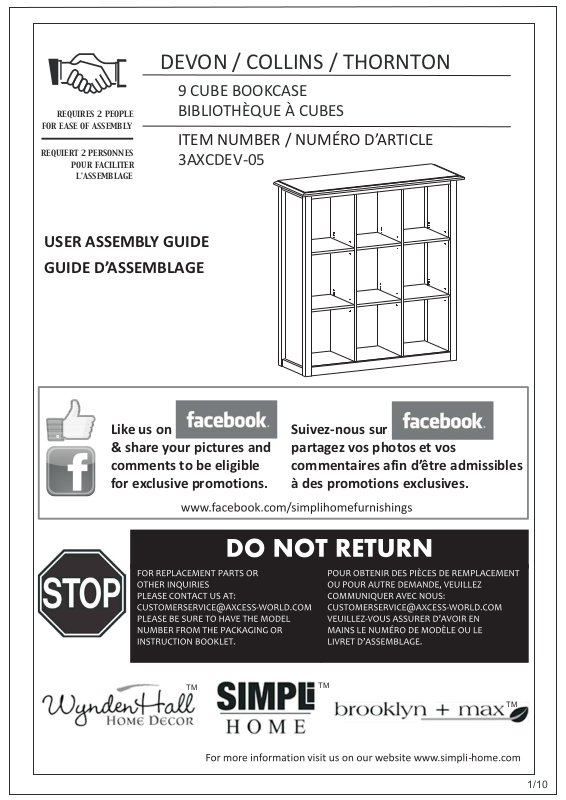

Page 1
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
REQUIRES 2 PEOPLE
FOR EASE OF ASSEMBLY
BIBLIOTHÈQUE À CUBES
ITEM /NUMBER NUMÉRO D’ARTICLE
REQUIERT 2 PERSONNES
POUR FACILITER
L'ASSEMBLAGE
3AXCDEV-05
USER ASSEMBLY GUIDE
GUIDE D’ASSEMBLAGE
Like us on
& share your pictures and
comments to be eligible
for exclusive promotions.
TM
Suivez-nous sur
partagez vos photos et vos
commentaires afin d’être admissibles
à des promotions exclusives.
TM
TM
1/10
Page 2
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
IMPORTANT: Please read this manual carefully before beginning assembly of this product.
Keep this manual for future reference.
IMPORTANT
Veuillez conserver ce manuel pour toute référence ultérieure.
Safety Information / Renseignements sur la sécurité
-
: Veuillez lire attentivement ce manuel avant de commencer l'assemblage de ce produit.
Identify all the parts and hardware. Do not discard of the packaging until you have checked that you have all
of the parts and hardware required. Hardware package may have spare parts.
WARNING
: This item contains small parts which can be swallowed by children and pets. Keep children
and pets away during assembly. To avoid danger of suffocation, always keep plastic bags away from
children and pets.
We recommend that you assemble this unit on a carpeted floor to avoid scratches.
We do not recommend the use of power tools for assembly as this could damage the unit.
Only use manual tools.
Requires 2 people for ease of assembly.
Repérez toutes les pièces et la quincaillerie. Ne jetez pas l'emballage jusqu'à ce que vous ayez vérifié que
vous avez toutes les pièces et la quincaillerie nécessaires. L'emballage de la quincaillerie pourrait contenir
des pièces de rechange.
AVERTISSEMENT
enfants et les animaux de compagnie. Veillez à maintenir les enfants et les animaux à l'écart durant
l'assemblage. Pour éviter les risques d'étouffement, conservez toujours les sacs de plastique hors de la
portée des enfants et des animaux.
Nous vous conseillons d'assembler cet article sur un plancher muni d'un tapis pour éviter des égratignures.
Nous déconseillons l'utilisation d'outils à alimentation électrique car cela pourrait endommager l'article.
Veuillez utiliser des outils manuels seulement.
Nécessite 2 personnes pour faciliter l'assemblage.
: Cet article contient des petites pièces qui pourraient facilement être avalées par les
-
Care and Maintenance / Soin et entretien
?
To clean, use a soft or slightly damp cloth, then wipe with a clean, dry cloth.
?
Dust with soft dry cloth.
?
Do not use ammonia-based cleaning products, as they will damage the finish.
?
Do not leave liquids or damp cloths on this furniture.
?
To avoid dulling of the finish, do not place furniture in direct sunlight.
?
Please inspect and tighten all screws or bolts on a regular basis to ensure proper performance and
safety of your item.
?
Pour nettoyer, utilisez un chiffon doux, légèrement humide et essuyez ensuite avec un chiffon propre et sec.
?
Époussetez avec un chiffon doux et sec.
?
N'utilisez pas de produits de nettoyage à base d'ammoniaque puisque cela endommagerait le fini.
?
Ne laissez pas de liquides ou des chiffons humides sur ce meuble.
?
Pour éviter que le ternissement du fini, ne placez pas le meuble sous la lumière directe du soleil.
?
Veuillez vérifier et serrer toutes les vis et tous les écrous de façon régulière afin de garantir le rendement
et la sécurité de votre article.
2/10
Page 3
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES

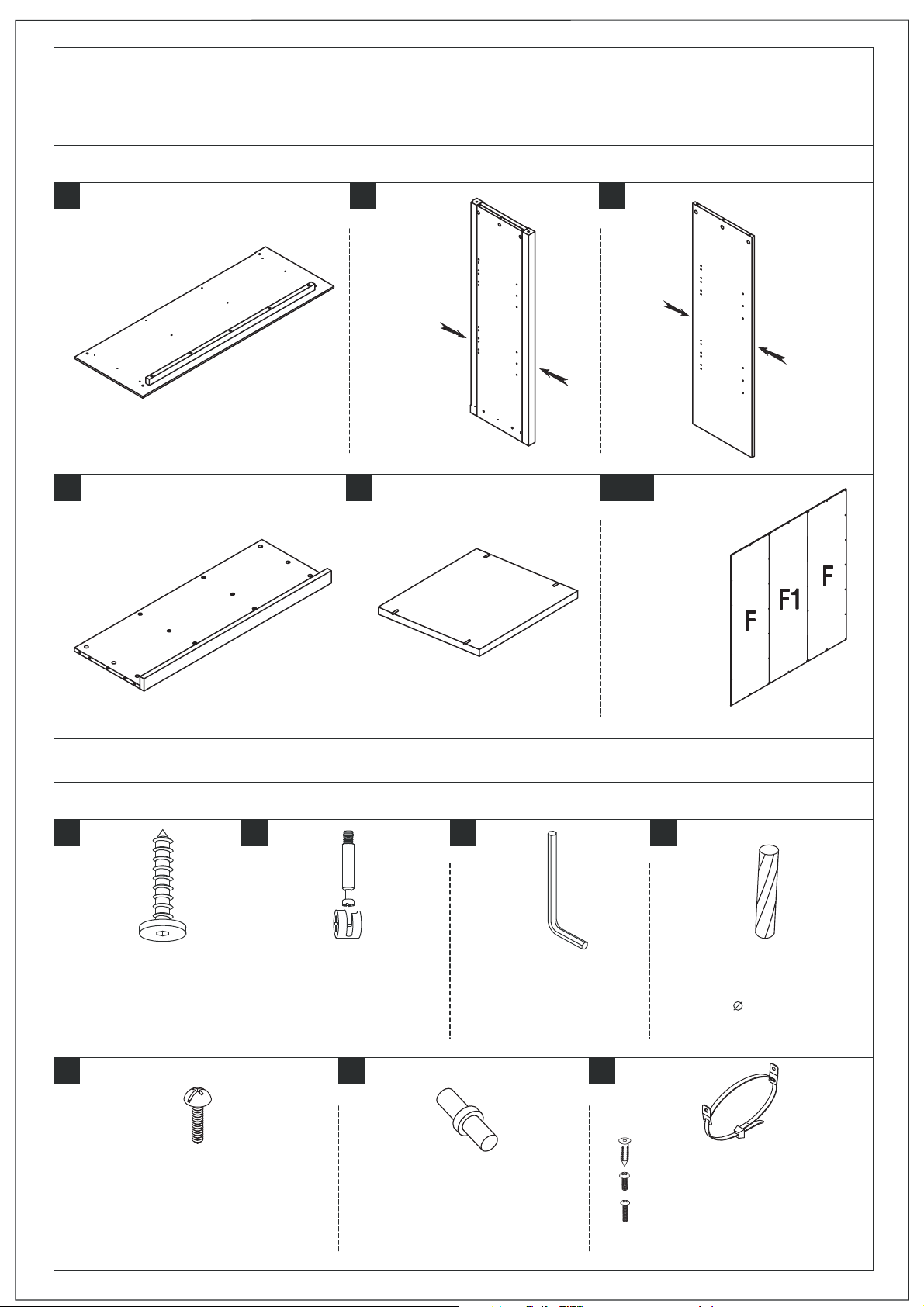

PARTS DESCRIPTION / DESCRIPTIONS DES PI
A
A B
Top
Top
Dessus
Dessus
1 PIECE
1 PIÈCE
D
Bottom Shelf
Tablette inférieure
E F & F1
B
ONE PAIR
UNE PAIRE
Sides
Côtés
Back
Side
Arrière
Cabinet Shelf
Tablette d'armoire
Front
Side
Avant
C
C
ÈCES
Centre Support
Support Central
Back
Side
Arrière
Front
Side
Avant
ONE PAIR
UNE PAIRE
Back Panel
Panneau Arrière
1 PIECE
1 PIÈCE
6 PIECES
6 PIÈCES
1 2 3
Allen Key Screw
VisAllen
M6 x 30mm
6SPIECE
6 PIÈCES
Cam Lock Pin
Goujons de Serrage
Cam Lock
Verrou
18 SETS
18 ENSEMBLES
5 6
1 SET
1 ENSEMBLE
REQUIERT 2 PERSONNES POUR FACILITER L'ASSEMBLAGE
REQUIRES 2 PEOPLE FOR EASE OF ASSEMBLY
HARDWARE / QUINCAILLERIE
4
Allen Key
ClefAllen
1 PIECE
1 PIÈCE
7
Wood dowel
Goujon en bois
8 x 30 mm
12 SPIECE
12 PIÈCES
Phillips screw round head
Vis cruciformeà tête ronde
M4 x 15mm
38 SPIECE
38 PIÈCES
Shelf Support
Support à Tablette
36 SPIECE
36 PIÈCES
a.
b.
c.
M4 x 25mm - 1 - 1 PIÈCEPIECE
M4 x 15mm - 1 - 1 PIÈCEPIECE
M4 x 25mm - 1 - 1 PIÈCEPIECE
TIPPING RESTRAINT - 1 SET
COURROIE DE RETENUE - 1 ENSEMBLE
3/10
Page 4
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES

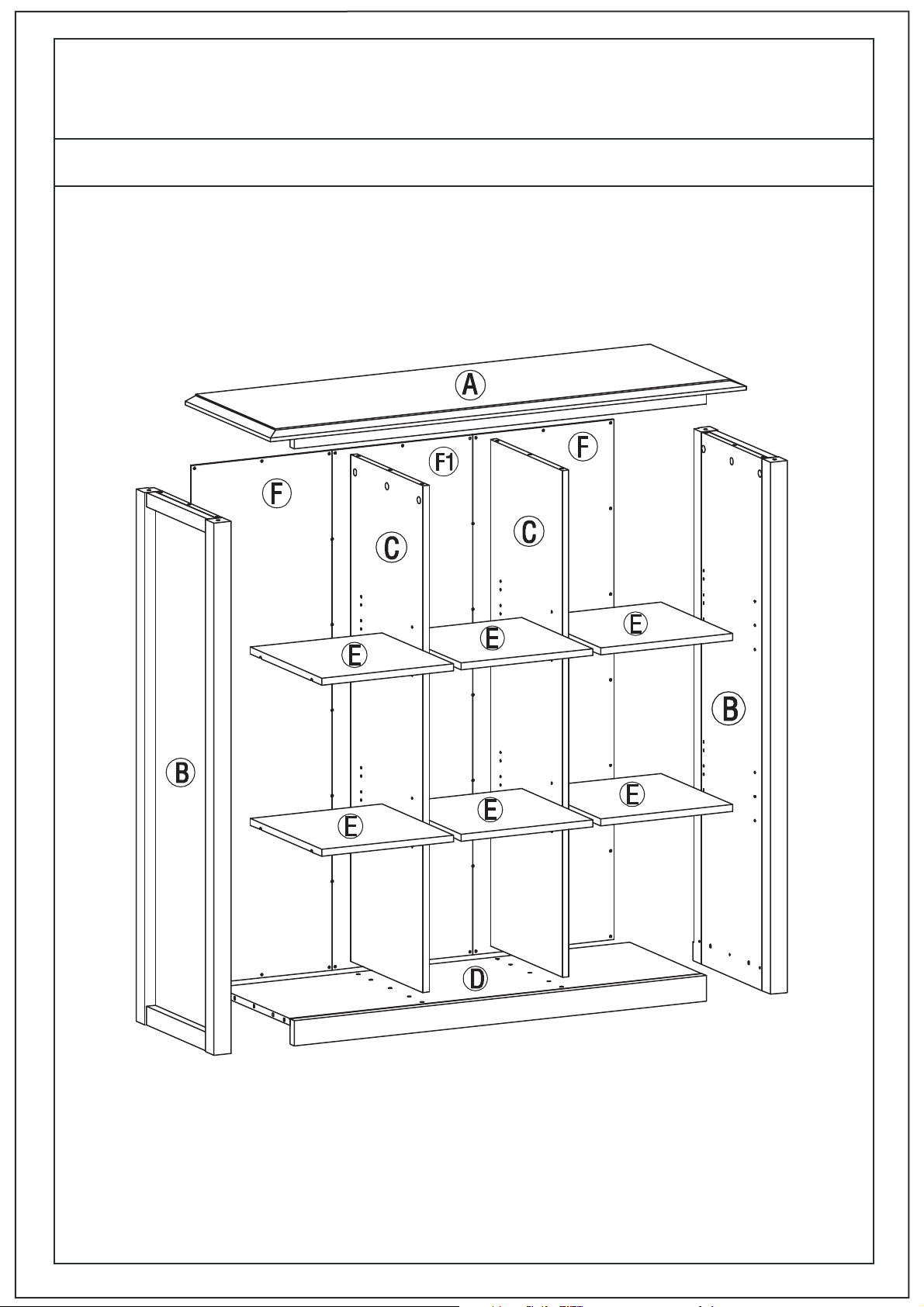

Components - Key Diagram / Diagramme des principaux composants
4/10
Page 5
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

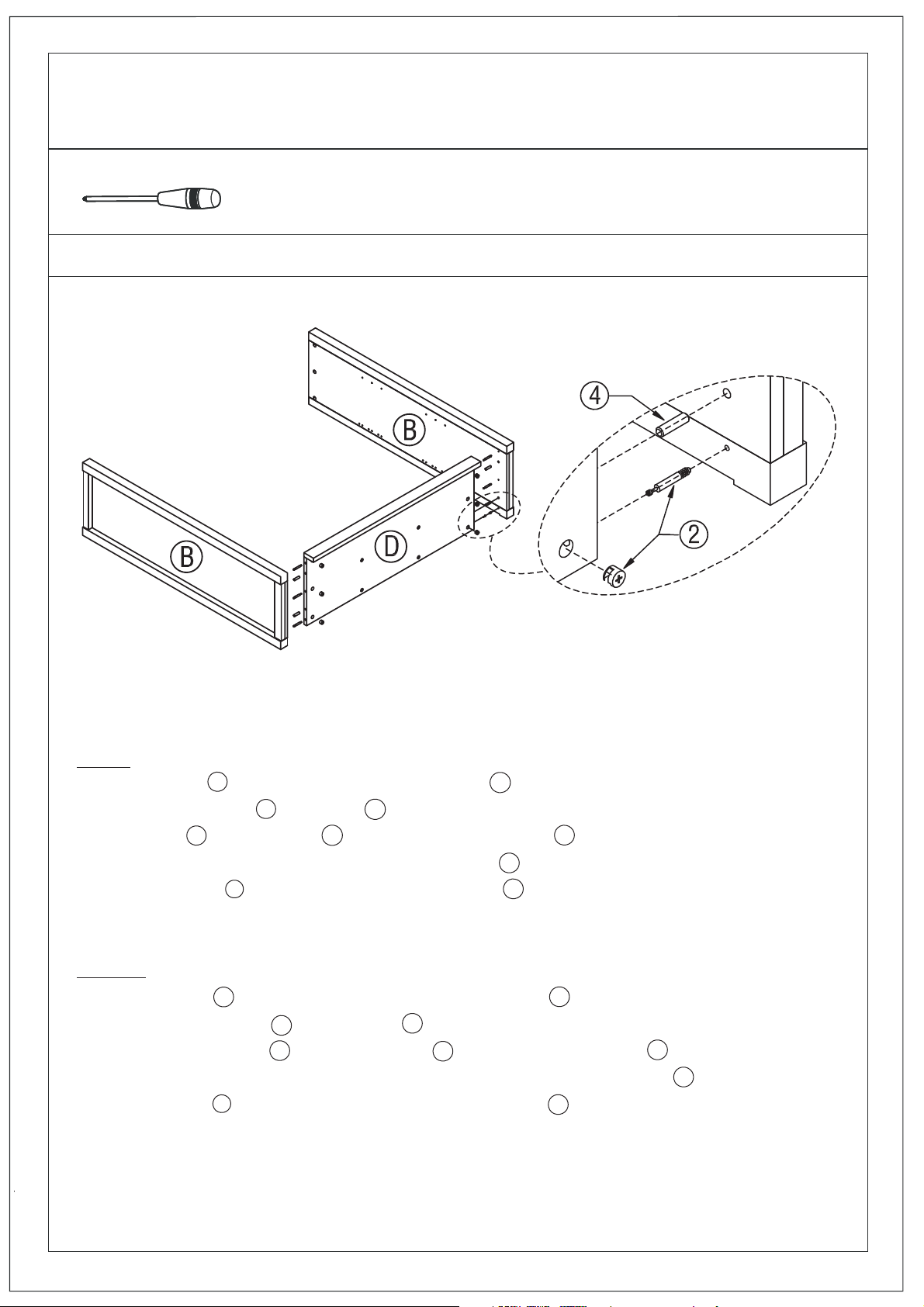

STEP 1
1. Insert 4 Dowels 4 into pre-drilled holes on Bottom Shelf D ( 2 / each Side ).
2. Attach 3 Cam Lock Pins 2 to each Side B using guide holes.
3. Align Dowels 4 on Bottom Shelf D with pre-drilled holes on Sides B .
4. Align
5. Insert 6 Cam Locks 2 into pre-drilled holes on Bottom Shelf D .
6. Use flathead screwdriver to secure Cam Locks.
EÙTAPE 1
1. Inseùrer 4 goujons 4 dans les trous preùperceùs de Tablette infeùrieure D ( 2 / chaque Coâteù) .
2. Fixer 3 goujons de serrage 2 au chaque Coâteù B en se guidant sur les trous .
3. Aligner les goujon en bois 4 au Tablette infeùrieur D avec les preùperceùs du Coâteùs B .
4. Aligner les D .
5. Inseùrer 6 Verrous 2 dans les trous
6. Utiliser un tournevis aø teâte plate pour fixer solidement les Verrous.
Cam Lock Pins with pre-drilled holes on Bottom Shelf D .
goujons de serrage avec les trous preùperceùs et relier les Tablette infeùrieure
preùperceùs de Tablette infeùrieure D .
5/10
Page 6
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

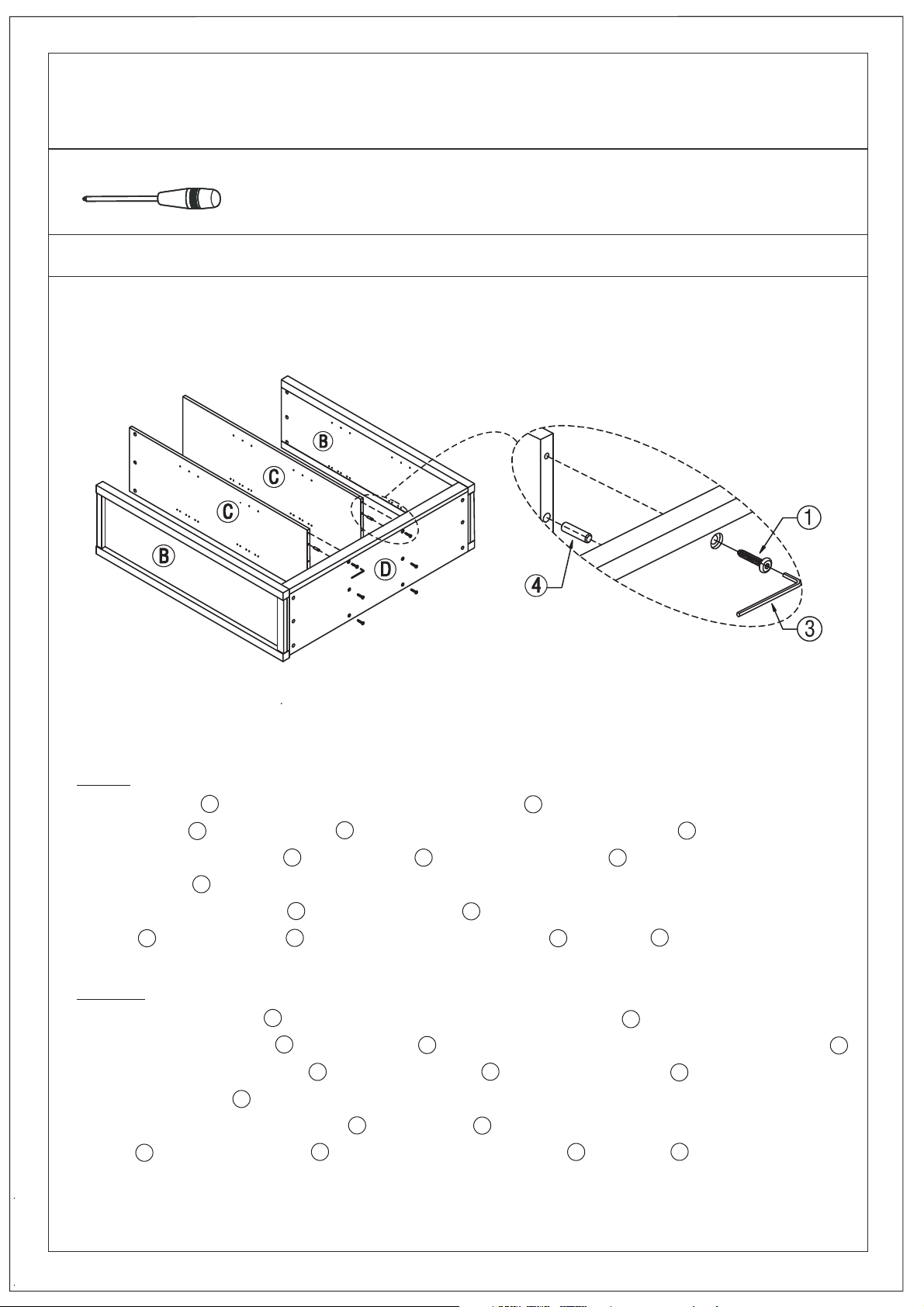

STEP 2
1. Insert 2 Dowels 4
2. Align Dowels 4 on Centre Support C with
3. Attach each Centre Support C to Bottom Shelf D using 3 Allen key screws 1
4. Use Allen key 3 to tighten. Do not over-tighten.
Note: Prior to inserting Dowels 4 and Allen Key Screws 1 , ensure that the direction the holes for the Shelf
Supports 6 on and the holes for the Shelf Supports 6 on the are compatible.
EÙTAPE 2
1. Inseùrer 2 Goujoin 4 dans les trou preùperceùs de chaque Support central C .
2. Aligner les goujoin en bois 4 au Support central C avec les
3. Fixez la chaque Support central C au
4.
Utiliser la Clef allen 3 pour serrer. Ne pas trop serrer.
Remarque : Avant d'inseùrer les 4 et les vis Allen 1 , assurez-vous que le sens des les trous des supports aø
tablettes 6 sur les et les trous des supports aø tablettes 6 sur les Coâteù sont aligne
into pre-drilled holes of each Centre Support C .
pre-drilled holes in center of Bottom Shelf D .
.
Centre Support C Side B
en bois
trous preùperceùs sur central de Tablette infeùrieure D .
Tablette infeùrieure D au moyen de 3 Vis allen 1 .
Goujoin
Support central C B
ùs.
6/10
Page 7
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

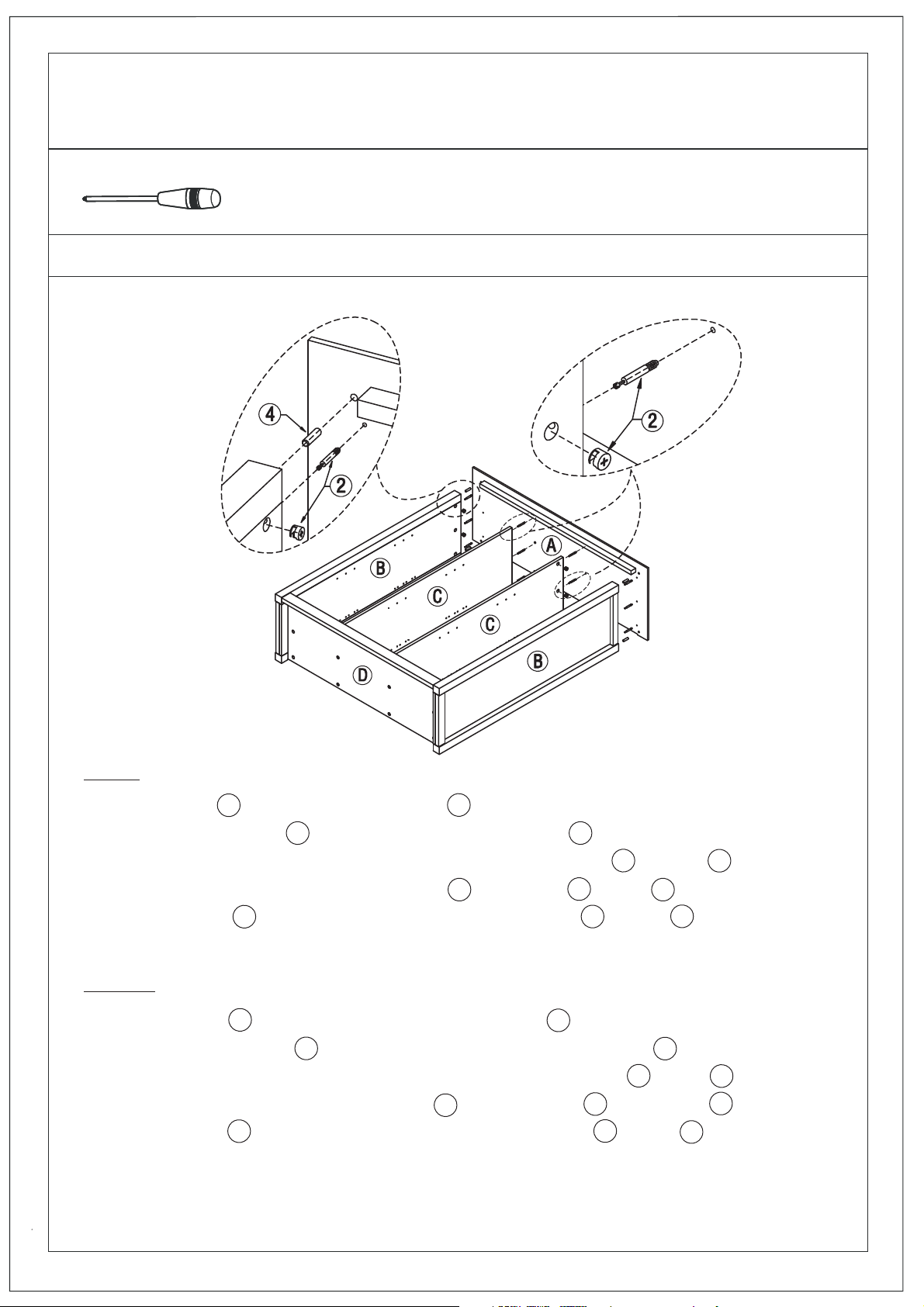

STEP 3
1. Insert 2 Dowels 4 into top corners of each Side B .
2. Attach 12 Cam Lock Pins 2 into pre-drilled holes in bottom Top A .
3. Align Cam Lock Pins with pre-drilled holes and attach Centre Supports C and Sides B .
4. Align pre-drilled holes on bottom corners of Top A with Dowels 4 in Sides B .
5. Insert 3 Cam Lock 2 into pre-drilled holes on each Centre Support C and Side B .
6. Use flathead screwdriver to secure Cam Lock .
EÙTAPE 3
1. Inseùrer 2 goujons 4 dans les coins supeùrieurs de chaque Coâteù B .
2. Fixez 6 goujons de serrage 2 dans les trous preùperceùs dans le bas de Dessus A .
3. Aligner les goujons de serrage avec les trous preùperceùs et Support central C et Coâteù B .
4. Aligner les trous preùperceùs infeùrieur au dessus A avec des goujons 4 dans les Coâteù B .
5. Inseùrer 3 verrous 2 dans les trous preùperceùs chaque Support central C et Coâteù B .
6. Utiliser un tournevis aø teâte plate pour fixer solidement les verrous.
7/10
Page 8
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

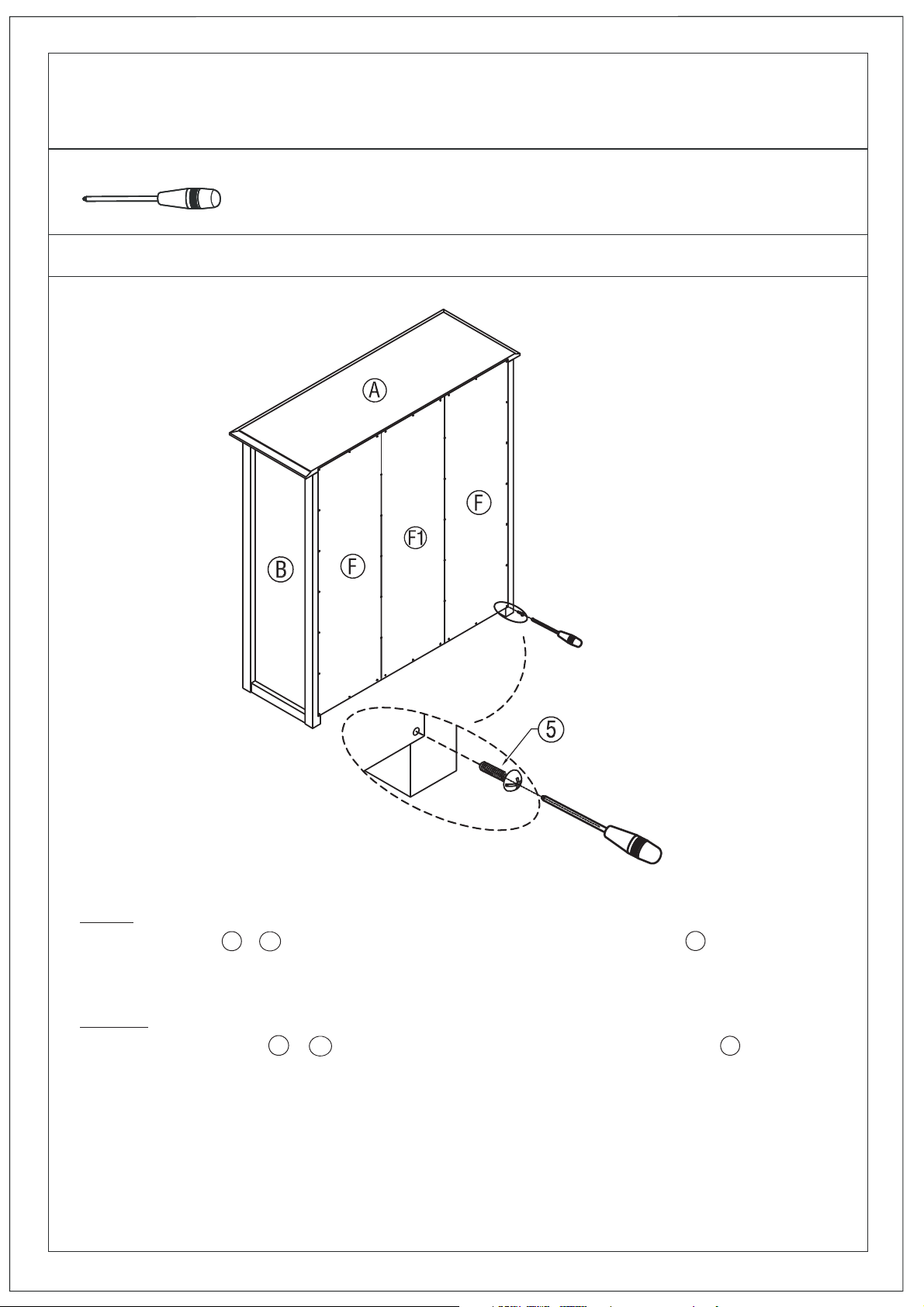

STEP 4
1. Attach Back Panel F & F1 to back frame of cabinet using Phillips Screws Round Head 5 into pre-drilled guide
holes.
2. Use Phillips screwdriver to tighten screws
EÙTAPE 4
1. Fixez les Panneau arrieøreF&F1audosI’armoire au moyen de Vis cruciforme aø teâte rond 5 dans les trous
preùrperceùs.
2. Utiliser un tournevis eùtoile pour serrer le vis. Ne pas trop serrer fort.
. Do not over tighten.
8/10
Page 9
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

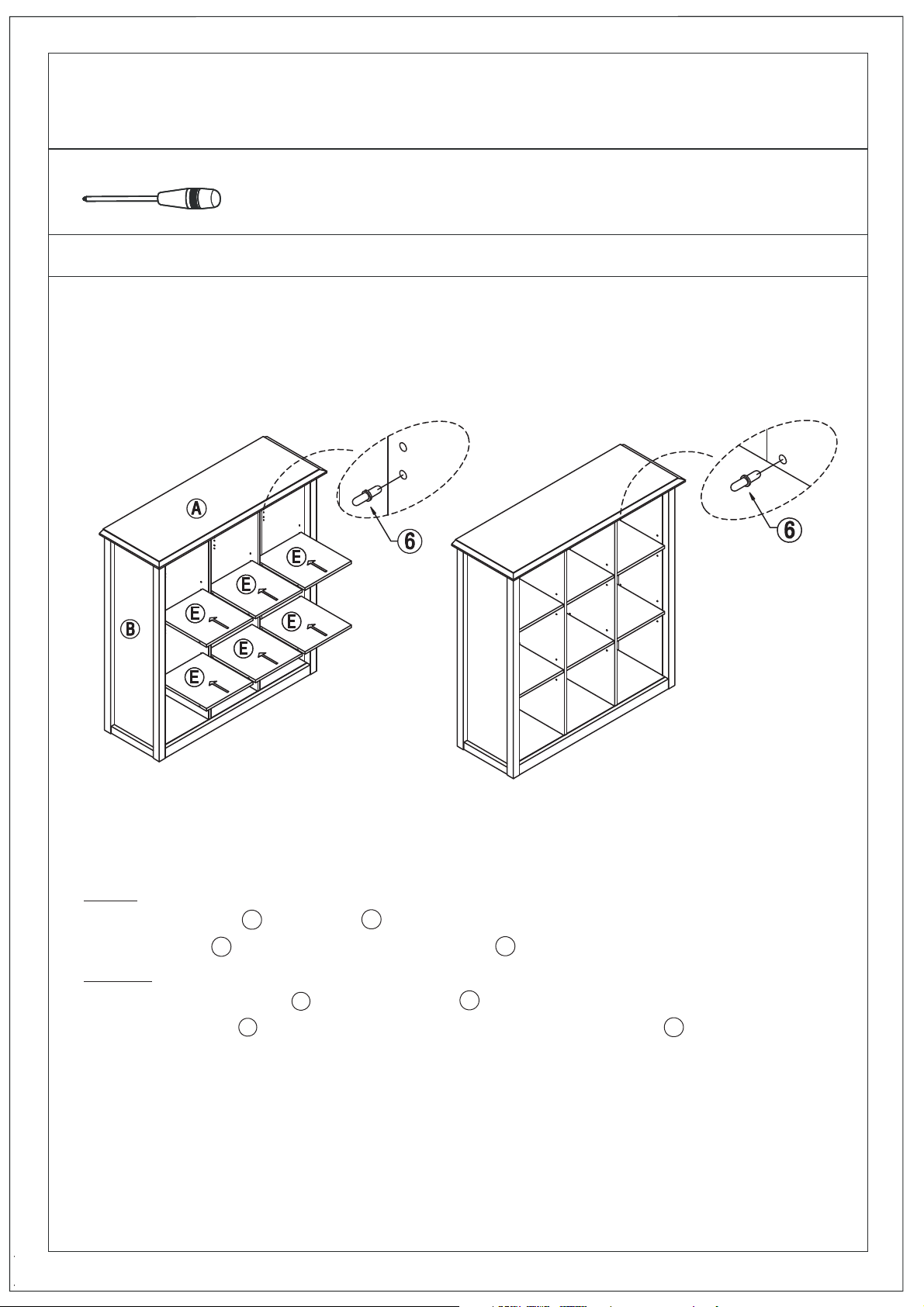

STEP 5
1. Use 4 Shelf Supports 6 for each Shelf E in desired location.
2. 2 Shelf Supports 6 may be used on back top of each Shelf E as a tipping restraint
EÙTAPE 5
1.
Utiliser 4 Support aø tablettes 6 pour chaque Tablette E aø la possition souhaiteùe.
2. 2
Support aø tablettes 6 peuvent eâtre utiliseùs aø I’arrieøre du dessus de chaque tablette E en guise de bride
fixation
.
.
9/10
Page 10
STEP 6
EÙTAPE 6
DEVON / COLLINS / THORNTON
9 CUBE BOOKCASE
BIBLIOTHÈQUE À CUBES
NOTICE / AVIS
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
Please use a screwdriver for the screws. The screwdriver is not included in the pack.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.
ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

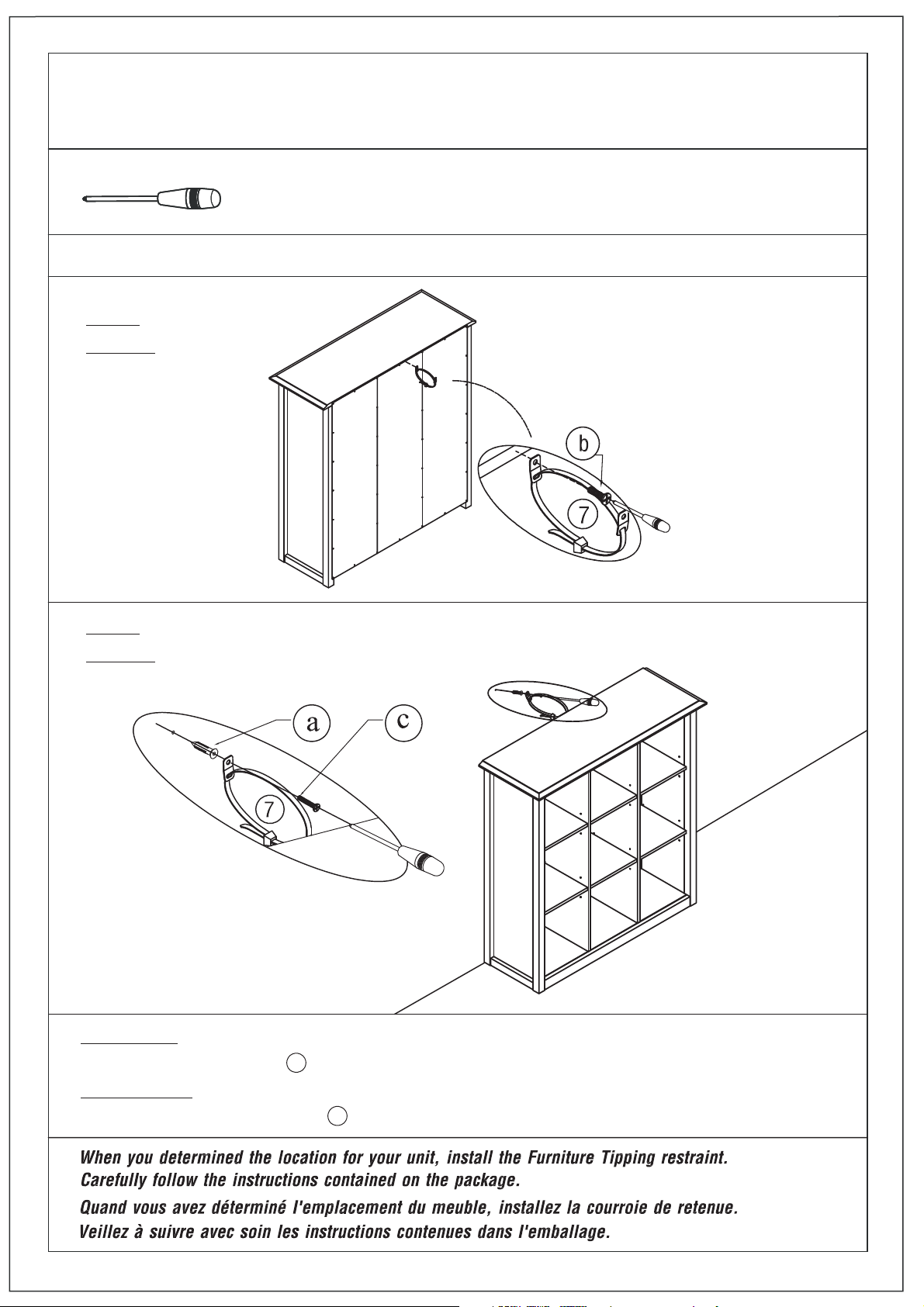

STEP 7
EÙTAPE 7
STEPS 6 & 7
1. To attach Tipping Restraint 7 , follow instructions on Tipping Restraint package.
EÙTAPES 6 & 7
1. Pour installer courroie de retenue 7 , observer les instructions sur I’emballage de la bride.
10/10
