Simpli Home 3AXCDEV-04 Assembly Manual

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

REQUIRES 2 PEOPLE

FOR EASE OF ASSEMBLY

CABINET DE RANGEMENT MOYENNE

ITEM /NUMBER NUMÉRO D’ARTICLE

REQUIERT 2 PERSONNES

POUR FACILITER

L'ASSEMBLAGE

3AXCDEV-04

USER ASSEMBLY GUIDE

GUIDE D’ASSEMBLAGE

Like us on & share your pictures and comments to be eligible for exclusive promotions.

TM

Suivez-nous sur partagez vos photos et vos commentaires afin d’être admissibles à des promotions exclusives.

TM

1/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

IMPORTANT: Please read this manual carefully before beginning assembly of this product. Keep this manual for future reference.

IMPORTANT

Veuillez conserver ce manuel pour toute référence ultérieure.

Safety Information / Renseignements sur la sécurité

-

: Veuillez lire attentivement ce manuel avant de commencer l'assemblage de ce produit.

Identify all the parts and hardware. Do not discard of the packaging until you have checked that you have all of the parts and hardware required. Hardware package may have spare parts.

WARNING

: This item contains small parts which can be swallowed by children and pets. Keep children and pets away during assembly. To avoid danger of suffocation, always keep plastic bags away from children and pets. We recommend that you assemble this unit on a carpeted floor to avoid scratches. We do not recommend the use of power tools for assembly as this could damage the unit. Only use manual tools. Requires 2 people for ease of assembly.

Repérez toutes les pièces et la quincaillerie. Ne jetez pas l'emballage jusqu'à ce que vous ayez vérifié que vous avez toutes les pièces et la quincaillerie nécessaires. L'emballage de la quincaillerie pourrait contenir des pièces de rechange.

AVERTISSEMENT

enfants et les animaux de compagnie. Veillez à maintenir les enfants et les animaux à l'écart durant l'assemblage. Pour éviter les risques d'étouffement, conservez toujours les sacs de plastique hors de la portée des enfants et des animaux. Nous vous conseillons d'assembler cet article sur un plancher muni d'un tapis pour éviter des égratignures. Nous déconseillons l'utilisation d'outils à alimentation électrique car cela pourrait endommager l'article. Veuillez utiliser des outils manuels seulement. Nécessite 2 personnes pour faciliter l'assemblage.

: Cet article contient des petites pièces qui pourraient facilement être avalées par les

-

Care and Maintenance / Soin et entretien

?

To clean, use a soft or slightly damp cloth, then wipe with a clean, dry cloth.

?

Dust with soft dry cloth.

?

Do not use ammonia-based cleaning products, as they will damage the finish.

?

Do not leave liquids or damp cloths on this furniture.

?

To avoid dulling of the finish, do not place furniture in direct sunlight.

?

Please inspect and tighten all screws or bolts on a regular basis to ensure proper performance and

safety of your item.

?

Pour nettoyer, utilisez un chiffon doux, légèrement humide et essuyez ensuite avec un chiffon propre et sec.

?

Époussetez avec un chiffon doux et sec.

?

N'utilisez pas de produits de nettoyage à base d'ammoniaque puisque cela endommagerait le fini.

?

Ne laissez pas de liquides ou des chiffons humides sur ce meuble.

?

Pour éviter que le ternissement du fini, ne placez pas le meuble sous la lumière directe du soleil.

?

Veuillez vérifier et serrer toutes les vis et tous les écrous de façon régulière afin de garantir le rendement

et la sécurité de votre article.

2/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

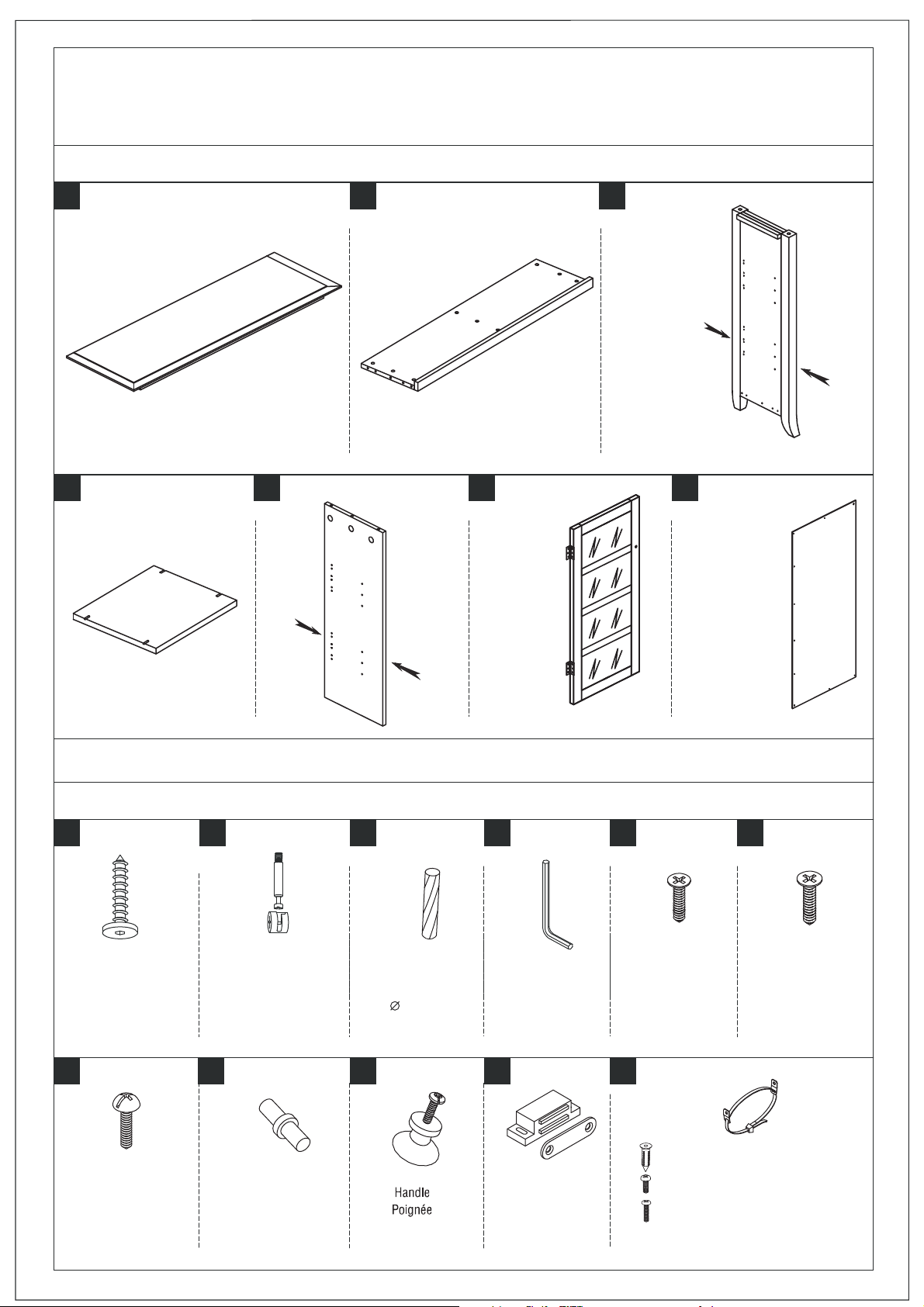

PARTS DESCRIPTION / DESCRIPTIONS DES PI

A

A B

Top

Top Dessus

Dessus

1 PIECE 1 PIÈCE

D

Cabinet Shelf Tablette d'armoire

E F

Back Side

Arrière

B

Bottom Shelf Tablette inférieure

1 PIECE 1 PIÈCE

Centre Support Support Central

Front Side Avant

Door Porte

C

ONE PAIR UNE PAIRE

ÈCES

Sides Côtés

Back Side

Arrière

Front Side

Avant

G

Back Panel Panneau Arrière

4 PIECES 4 PIÈCES

1 PIECE 1 PIÈCE

1 2 3

Allen Key Screw

VisAllen

M6 x 30mm

9SPIECE 9 PIÈCES

Cam Lock Pin

Goujons de Serrage

Cam Lock

Verrou

9 SETS

9 ENSEMBLES

7 8 9

Wood dowel

Goujon en bois

8 x 30 mm

10 SPIECE 10 PIÈCES

ONE PAIR UNE PAIRE

REQUIRES 2 PEOPLE FOR EASE OF ASSEMBLY

REQUIERT 2 PERSONNES POUR FACILITER L'ASSEMBLAGE

ONE PAIR UNE PAIRE

HARDWARE / QUINCAILLERIE

4

10

Allen Key ClefAllen

1 PIECE 1 PIÈCE

5

Phillips Screw

Vis cruciforme

M3 x 12mm 12 SPIECE

12 PIÈCES

11

6

Phillips Screw

Vis cruciforme

M3 x 15mm

8SPIECE 8 PIÈCES

Phillips screw round head

Vis cruciformeà tête ronde

M4 x 15mm 23 SPIECE 23 PIÈCES

Shelf Support

Support à Tablette

24 SPIECE 24 PIÈCES

2 SETS

2 ENSEMBLES

Magnet and Plate Aimant etPlaque

2 SETS

2 ENSEMBLES

a. b. c.

M4 x 25mm - 1 - 1 PIÈCEPIECE M4 x 15mm - 1 - 1 PIÈCEPIECE M4 x 25mm - 1 - 1 PIÈCEPIECE

TIPPING RESTRAINT - 1 SET

COURROIE DE RETENUE - 1 ENSEMBLE

3/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

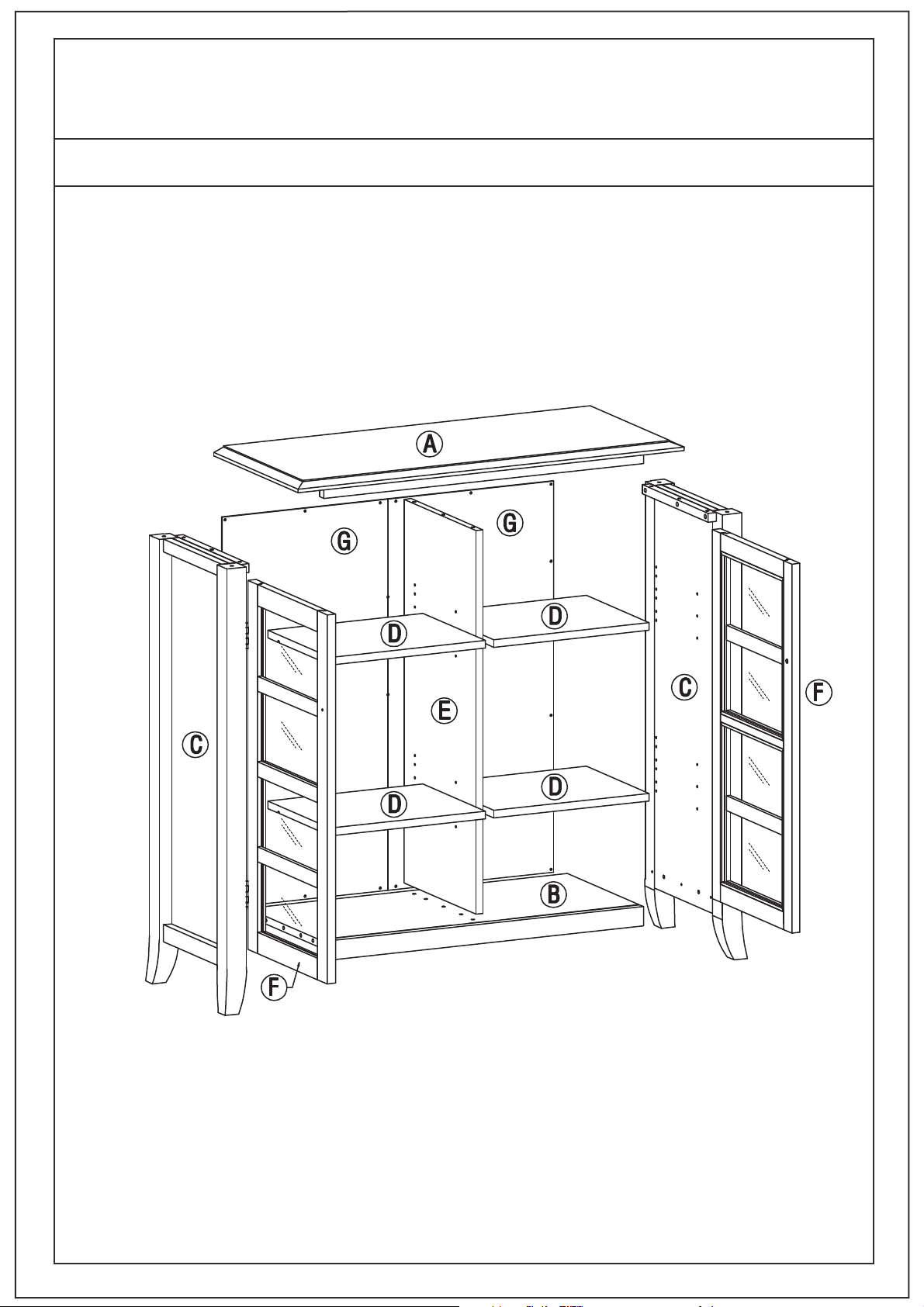

Components - Key Diagram / Diagramme des principaux composants

4/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

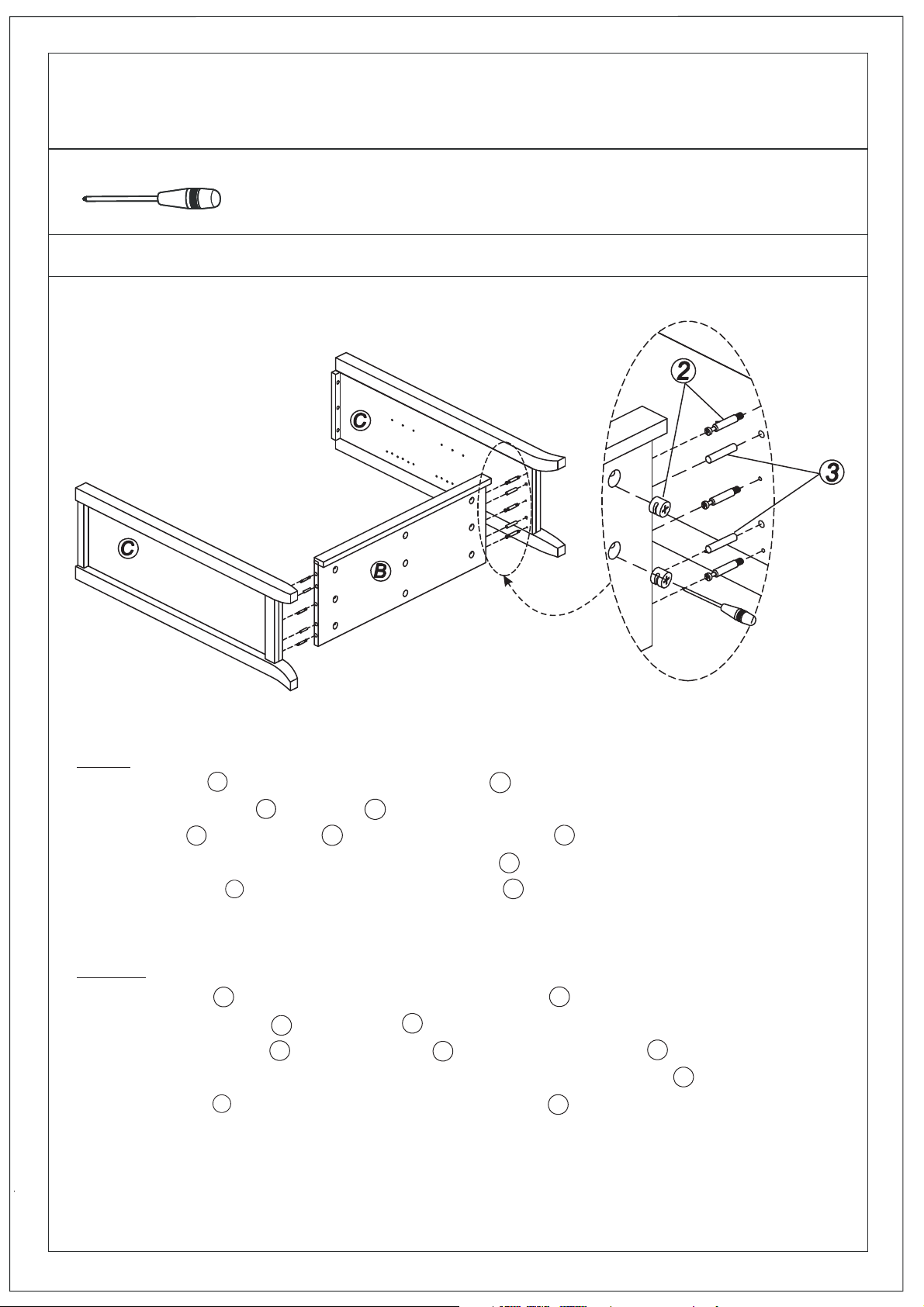

STEP 1

1. Insert 4 Dowels 3 into pre-drilled holes on Bottom Shelf B ( 2 / each Side ).

2. Attach 3 Cam Lock Pins 2 to each Side C using guide holes.

3. Align Dowels 3 on Bottom Shelf B with pre-drilled holes on Sides C .

4. Align

5. Insert 6 Cam Locks 2 into pre-drilled holes on Bottom Shelf B .

6. Use flathead screwdriver to secure Cam Locks.

EÙTAPE 1

1. Inseùrer 4 goujons 3 dans les trous preùperceùs de Tablette infeùrieure B ( 2 / chaque Coâteù) .

2. Fixer 3 goujons de serrage 2 au chaque Coâteù C en se guidant sur les trous .

3. Aligner les goujon en bois 3 au Tablette infeùrieur B avec les preùperceùs du Coâteùs C .

4. Aligner les B .

5. Inseùrer 6 Verrous 2 dans les trous

6. Utiliser un tournevis aø teâte plate pour fixer solidement les Verrous.

Cam Lock Pins with pre-drilled holes on Bottom Shelf B .

goujons de serrage avec les trous preùperceùs et relier les Tablette infeùrieure

preùperceùs de Tablette infeùrieure B .

5/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

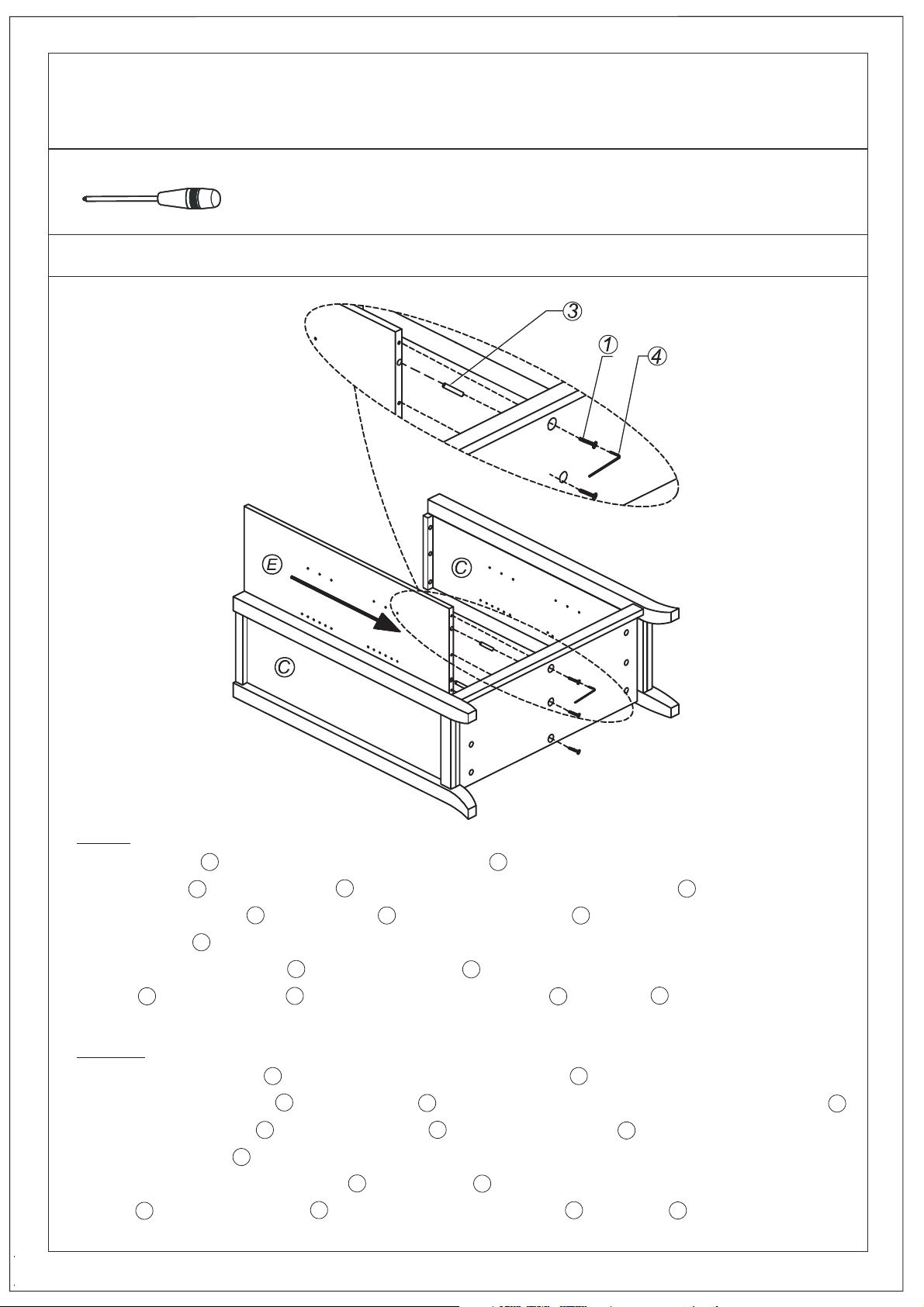

STEP 2

1. Insert 2 Dowels 3

2. Align Dowels 3 on Centre Support E with

3. Attach Centre Support E to Bottom Shelf B using 3 Allen key screws 1

4. Use Allen key 4 to tighten. Do not over-tighten.

Note: Prior to inserting Dowels 3 and Allen Key Screws 1 , ensure that the direction the holes for the Shelf

Supports 8 on and the holes for the Shelf Supports 8 on the are compatible.

EÙTAPE 2

1. Inseùrer 2 Goujoin 3 dans les trou preùperceùs de Support central E .

2. Aligner les goujoin en bois 3 au Support central E avec les

3. Fixez la Support central E au

4.

Utiliser la Clef allen 4 pour serrer. Ne pas trop serrer.

Remarque : Avant d'inseùrer les 3 et les vis Allen 1 , assurez-vous que le sens des les trous des supports aø

tablettes 8 sur les et les trous des supports aø tablettes 8 sur les Coâteù sont aligne

into pre-drilled holes of Centre Support E .

pre-drilled holes in center of Bottom Shelf B .

.

Centre Support E Side C

en bois

trous preùperceùs sur central de Tablette infeùrieure B .

Tablette infeùrieure B au moyen de 3 Vis allen 1 .

Goujoin

Support central E E

ùs.

6/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

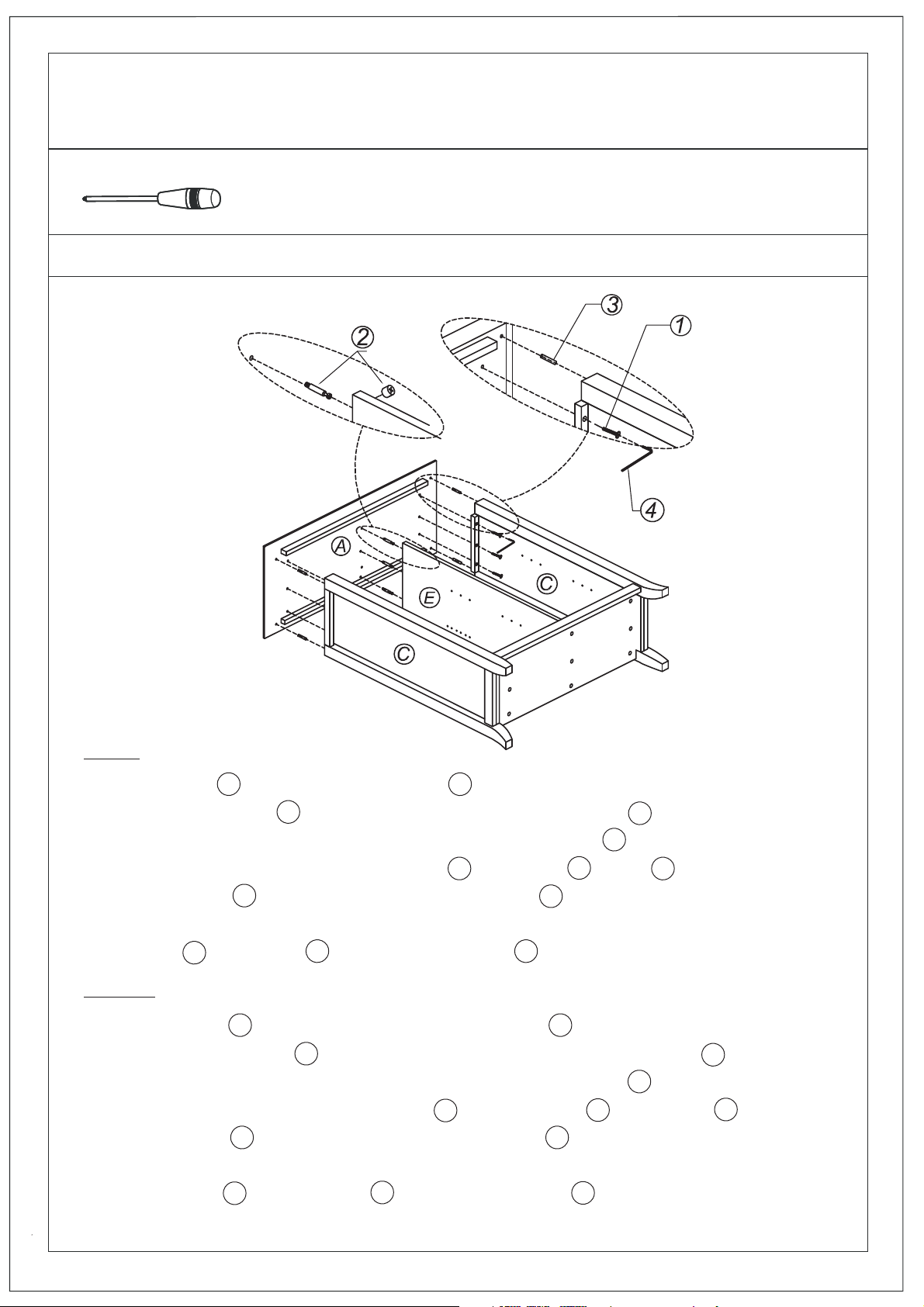

STEP 3

1. Insert 2 Dowels 3 into top corners of each Side C .

2. Attach 3 Cam Lock Pins 2 into pre-drilled holes in center of bottom Top A .

3. Align Cam Lock Pins with pre-drilled holes and attach Centre support E .

4. Align pre-drilled holes on bottom corners of Top A with Dowels 3 in Sides C .

5. Insert 3 Cam Lock 2 into pre-drilled holes on Centre support E .

6. Use flathead screwdriver secure Cam Lock .

7. Attach Top A to each Sides C using 3 Allen Key Screws 1 .

EÙTAPE 3

1. Inseùrer 2 goujons 3 dans les coins supeùrieurs de chaque Coâteù C .

2. Fixez 3 goujons de serrage 2 dans les trous preùperceùs dans le centre bas de Dessus A .

3. Aligner les goujons de serrage avec les trous preùperceùs et Support central E .

4. Aligner les trous preùperceùs infeùrieur au dessus A avec des goujons 3 dans les Coâteù C .

5. Inseùrer 3 verrous 2 dans les trous preùperceùs Support central E .

6. Utiliser un tournevis aø teâte plate pour fixer solidement les verrous .

7. Fixez les Dessus A aux chaque Coâteù C au moyen de 3 vis Allen 1 .

7/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

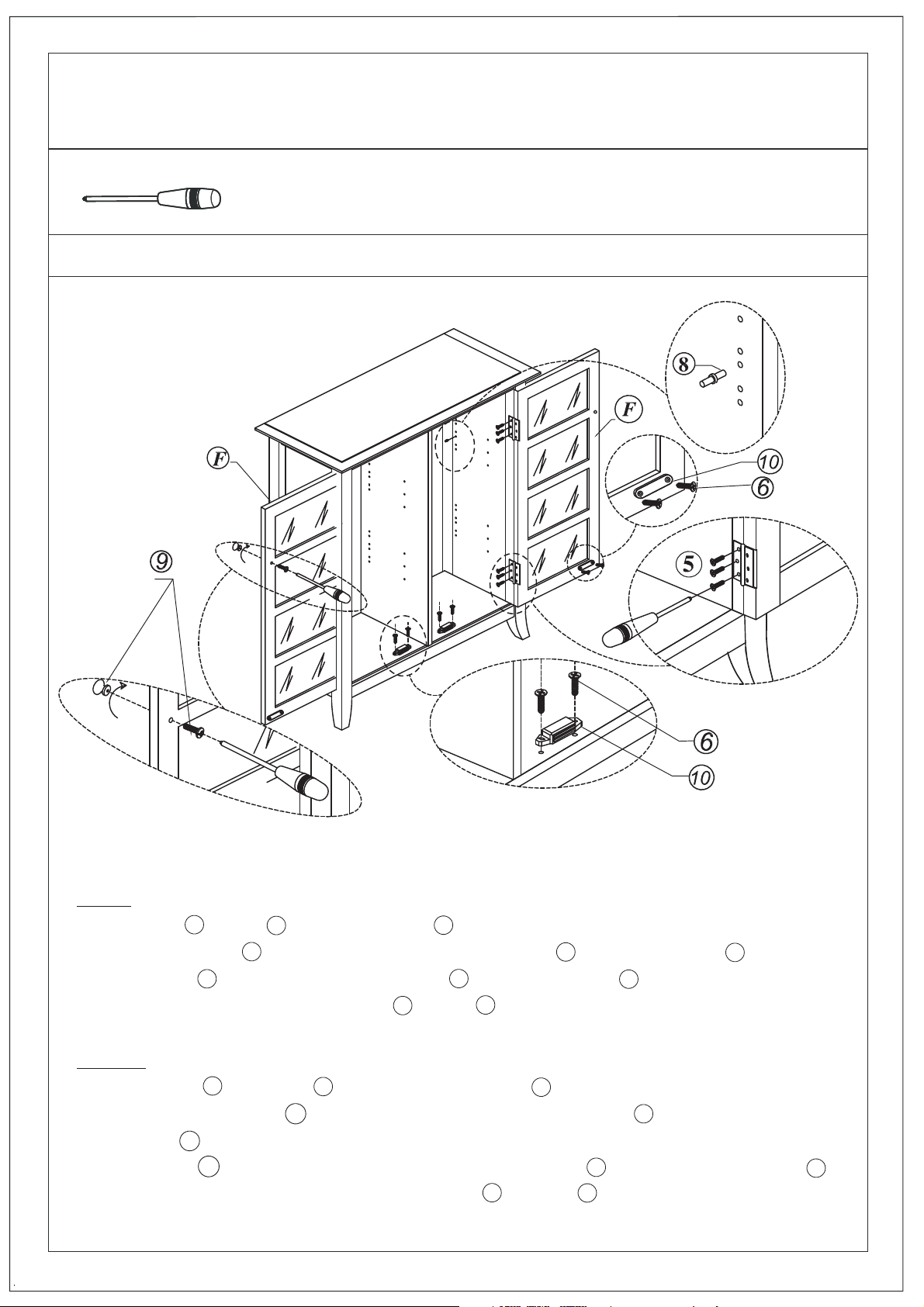

STEP 4

1. Attach Doors F to Sides C using Phillips Screws 5

2. Attach Magnet Plates 10 bottom corner of Doors F using Phillips Screws 6

3. Attach

4. Use a Phillips screwdriver to attach Handles 9 to Doors F .

EÙTAPE 4

1. Fixez les Portes F et aux Coâteùs C au moyen de Vis cruciforme 5 .

2.

Fixez les plaques aimanteùes 10 dans les guidant sur les trous de la bas de portes F au moyen de

Vis cruciforme 6 .

3. Fixez I’aimant 10 dans les

4.

Utiliser un tournervis aø teâte eùtoileù pour fixez les poigneùes 9 aux portes F .

Magnet 10 into guide holes on Bottom Shelf B using Phillips Screws 6 .

into guide holes on .

guidant sur les trous de la Tablette infeùrieure B au moyen de Vis cruciforme 6 .

.

8/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

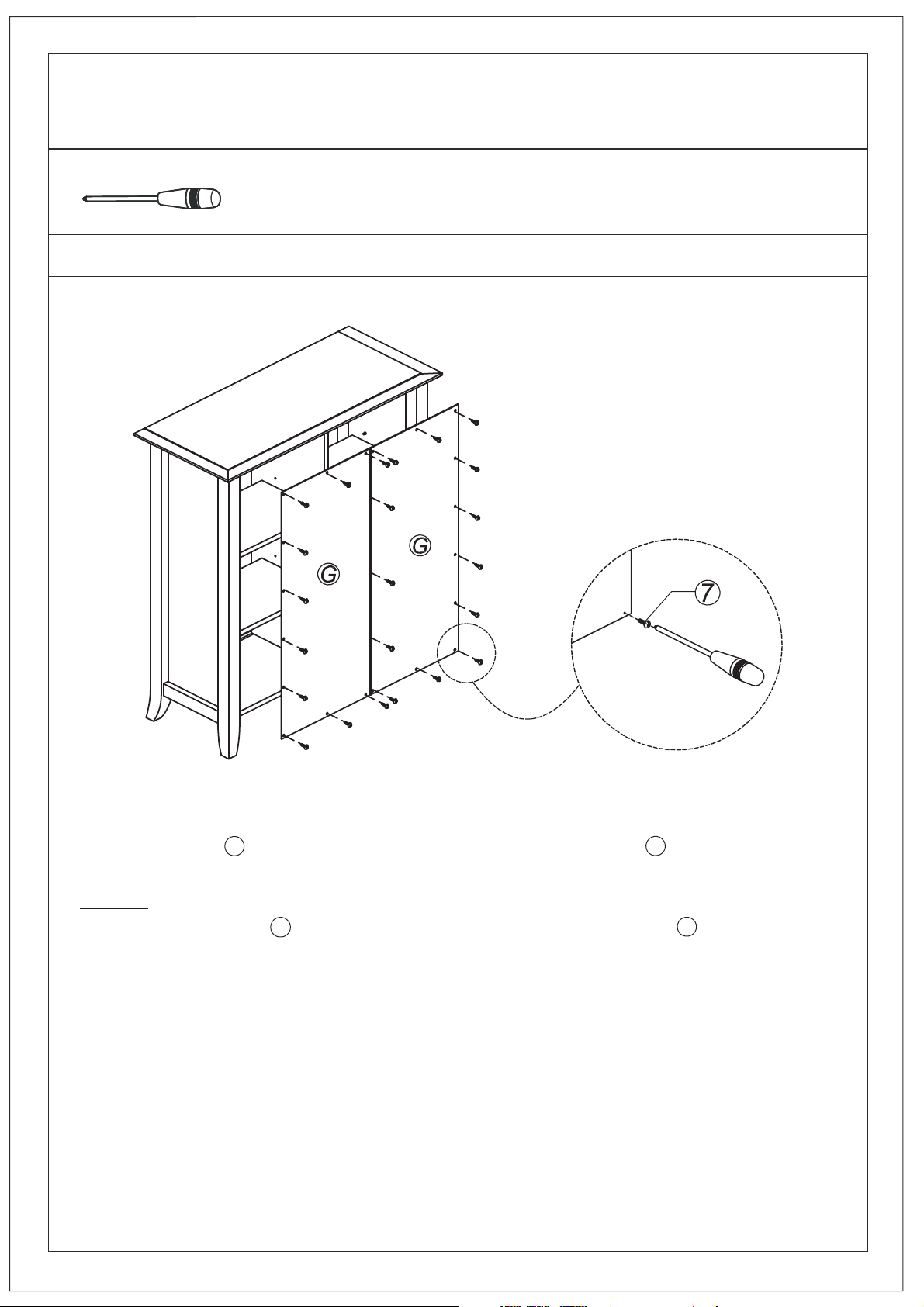

STEP 5

1. Attach Back Panel G to back frame of cabinet using Phillips Screws Round Head 7 into pre-drilled guide holes.

2. Use Phillips screwdriver to tighten screws

EÙTAPE 5

1. Fixez les Panneau arrieøre G au dos I’armoire au moyen de Vis cruciforme aø teâte rond 7 dans les trous

preùrperceùs.

2. Utiliser un tournevis eùtoile pour serrer le vis. Ne pas trop serrer fort.

. Do not over tighten.

9/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

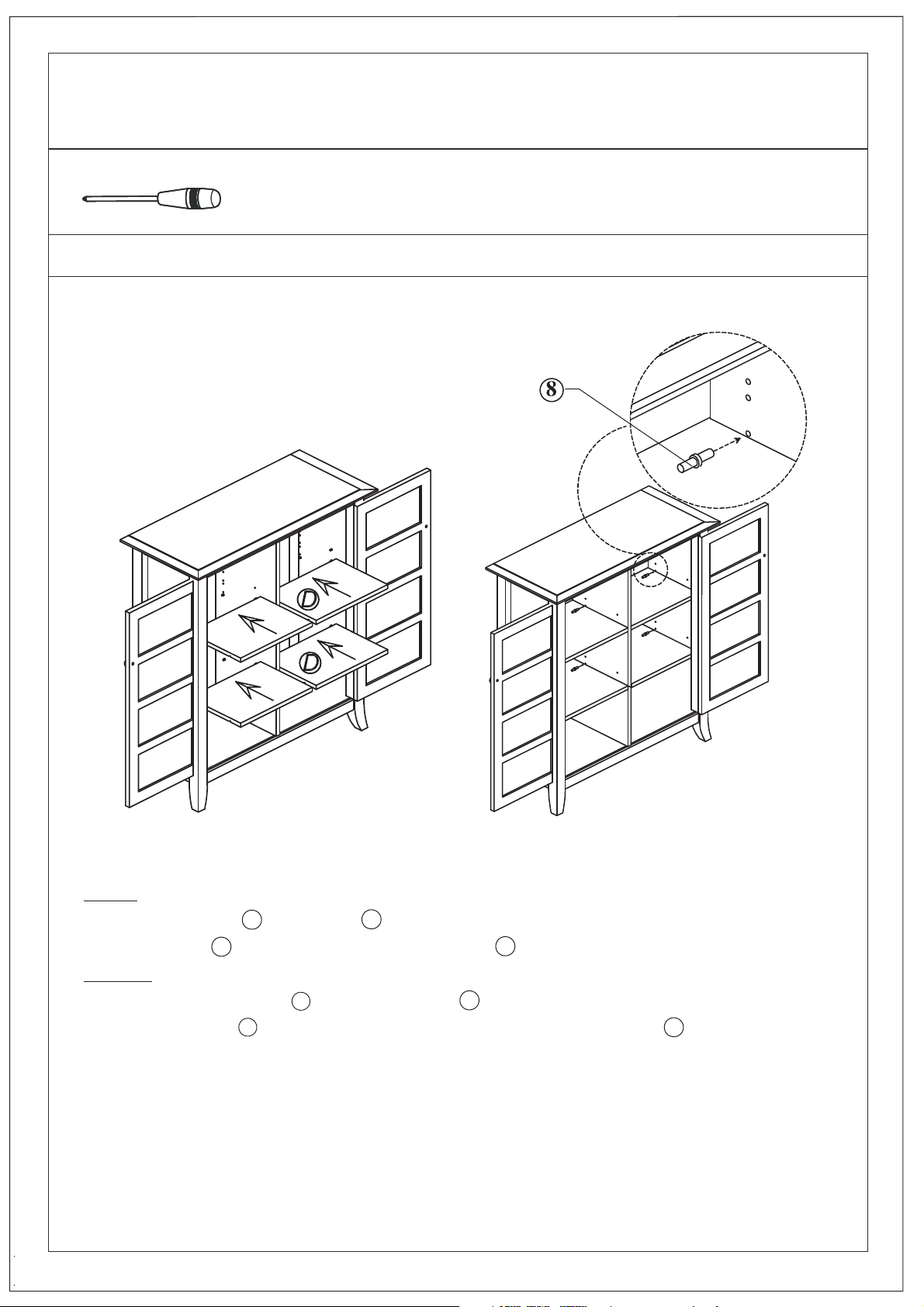

STEP 6

1. Use 4 Shelf Supports 8 for each Shelf D in desired location.

2. 2 Shelf Supports 8 may be used on back top of each Shelf D as a tipping restraint

EÙTAPE 6

1.

Utiliser 4 Support aø tablettes 8 pour chaque Tablette D aø la possition souhaiteùe.

2. 2

Support aø tablettes 8 peuvent eâtre utiliseùs aø I’arrieøre du dessus de chaque tablette D en guise de bride

fixation

.

10/11

DEVON / COLLINS / THORNTON

MEDIUM STORAGE CABINET

CABINET DE RANGEMENT MOYENNE

NOTICE / AVIS

Please use a screwdriver for the screws. The screwdriver is not included in the pack.

SVP utilisez un tournevis pour les vis. Le tournevis n’est pas fourni avec le produit.

ASSEMBLY INSTRUCTIONS / INSTRUCTIONS D’ASSEMBLAGE

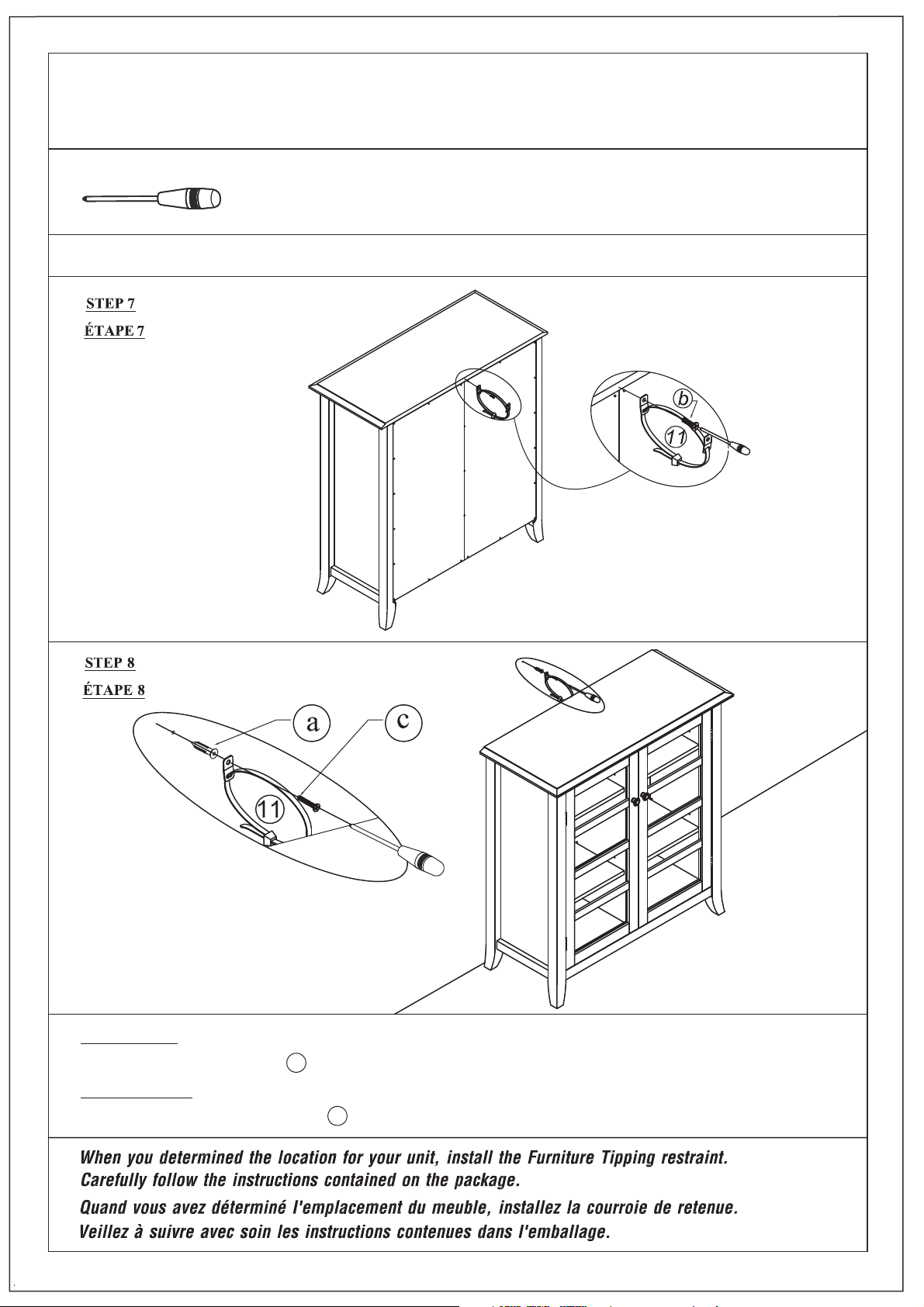

STEPS 7 & 8

1. To attach Tipping Restraint 11 , follow instructions on Tipping Restraint package.

EÙTAPES 7 & 8

1. Pour installer courroie de retenue 11 , observer les instructions sur I’emballage de la bride.

11/11
