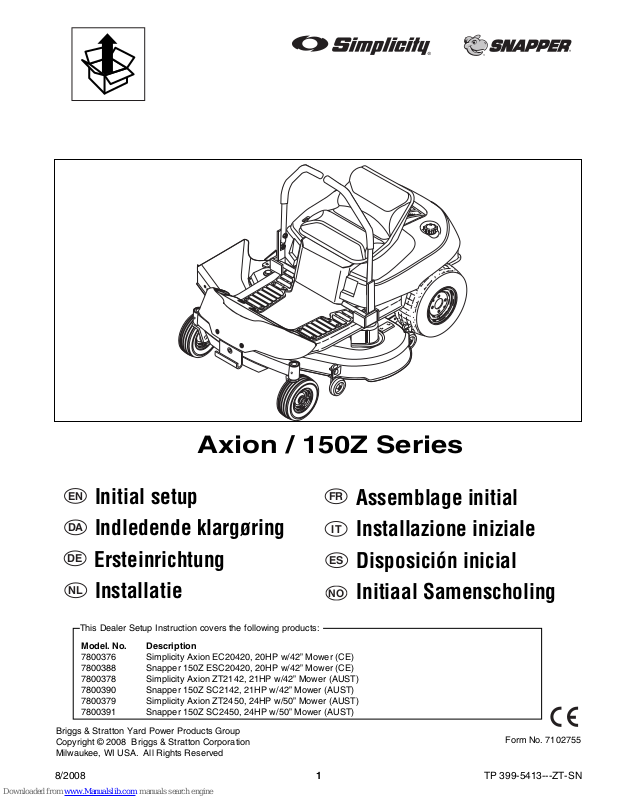

8/2008 1 TP 399-5413---ZT-SN
Axion / 150Z Series
Form No. 7102755
Briggs & Stratton Yard Power Products Group
Copyright © 2008 Briggs & Stratton Corporation
Milwaukee, WI USA. All Rights Reserved
This Dealer Setup Instruction covers the following products:
Initial setup
Indledende klargøring
Ersteinrichtung
Installatie
Assemblage initial
Installazione iniziale
Disposición inicial
Initiaal Samenscholing
Model. No. Description
7800376 Simplicity Axion EC20420, 20HP w/42” Mower (CE)
7800388 Snapper 150Z ESC20420, 20HP w/42” Mower (CE)
7800378 Simplicity Axion ZT2142, 21HP w/42” Mower (AUST)
7800390 Snapper 150Z SC2142, 21HP w/42” Mower (AUST)
7800379 Simplicity Axion ZT2450, 24HP w/50” Mower (AUST)
7800391 Snapper 150Z SC2450, 24HP w/50” Mower (AUST)
EN
DA
DE
NL
FR
IT
ES
NO
Axion / 150Z Series
TP 399-5413---ZT-SN 8/20082
CONTENTS:
1. Charge Battery .............................4
2. Install Battery................................4
3. Install Rear Wheels ......................4
4. Transmission Release ..................5
5. Install Seat....................................6
6. Install Seat Switch ........................6
7. Install Control Levers....................7
8. Check Mower Blade Torque .........7
9. Install Mower Deck .......................8
10. Install Mower Belt .......................8
11. Check Fluid Levels .....................9
12. Check Tire Pressure...................9
13. Lubrication ................................10
14. Ground Speed Tracking ...........11
15. Burnish PTO Clutch..................12
16. Check Rider Safety System......13
INDHOLDFORTEGNELSE:
1. Klargør batteriet............................4
2. Montér batteriet ............................4
3. Montér baghjulene........................4
4. Maschine von der Kiste schieben.5
5. Montér førersædet........................6
6. Montér
sædeafbryder ..................6
7. Montér fahrgeschwindigkeitshebel7
8. Efterspænding af knivbladenes
montage........................................7
9. Montering af klipper ......................8
10. Verlegung des Mähwerkriemens 8
11. Undersøg Vædske højderne ......9
12. Check dæktryk............................9
13. Smøring ....................................10
14. Fahrgeschwindigkeitshebel
Einstellen ..................................11
15. Indkøring af PTO-koblingen......12
16. Sicherheitssystem des Mähers
prüfen .......................................13
INHALTSVERZEICHNIS:
1. Batterie aktivieren........................4
2. Anbringen der Batterie..................4
3. Anbringen der Vorderräder...........4
4. Håndtag til Gear udløsning...........5
5. Anbringen des Sitzaufbaus...........6
6. Bringen Sie Sitzschalter An ..........6
7. Anbringen des Hastighedshåndtag7
8. Befestigungsteile des
Mähmessersanziehen ..................7
9. Montering af Klippeaggregatet .....8
10. Plæneklipperens Remføring .......8
11. Flüssigkeitspegel prüfen ............9
12. Reifendruck prüfen .....................9
13. Schmieren ................................10
14 Kør Fremad Justering...............11
15. Einstellen der Zapfwellenkupp..12
16. Efterse Riderens
Sikkerhedssystem ....................13
INHOUDSTAFEL:
1. De batterij activeren......................4
2. De batterij installeren....................4
3. De achterwielen installeren ..........4
4. Vrijgavehendels van transmissie ..5
5. De berijdersstoel installeren .........6
6. Installeer de Schakelaar van de
Zetel..............................................6
7. Installeer Rijsnelheidshendels ......7
8. De maaibladen aanpassen...........7
9. Het maaidek plaatsen...................8
10. Maaidekhendel installeren..........8
11. Controleer peil van vloeistoffen ..9
12. Controleer de bandenspanning ..9
13. Smering ....................................10
14. Vooruittrijbeweging Zetten ......11
15. De PTO-koppeling polijsten......12
16. Controleer het veiligheidssysteem
van de zitmaaier .......................13
EN
DE
NL
DA
Axion / 150Z Series
8/2008 3 TP 399-5413---ZT-SN
MATIERES:
1. Activation de la batterie ................4
2. Installation de la batterie...............4
3. Installation des roues arriére ........4
4. Relâchement de transmission ......5
5. Installation du siège......................6
6. Installez Le Commutateur
De Siège.......................................6
7. Installez Leviers de vitesse
de déplace .....................................7
8. Serrage de la boulonnerie des
lames de la tondeuse ...................7
9. Installez de la tondeuse................8
10. Acheminement de la courroie
de la tondeuse ...........................8
11. Vérifiez les niveaux de fluids ......9
12. Vérification de la pression pne ...9
13. Lubrification ..............................10
14. Leviers de vitesse de déplace
ajustage ....................................11
15. Brunissage de l’embrayage ......12
16. Vérifier le système de sécurité
de la tondeuse autoportée .......13
INDICE:
1. Messa in opera della batteria .......4
2. Installazione delle batteria ............4
3. Installazione delle ruote posteriori 4
4. Leve di sbloccaggio della
trasmissione .................................5
5. Installazione del gruppo del sedile6
6. Installi L'Interruttore Della Sede....6
7. Installi Leve di comando della
velocità .........................................7
8. Serrare la minuteria della lama
del piatto .......................................7
9. Installazione del piatto di taglio.....8
10. Posizionamento della cinghia .....8
11. Verificare livelli dei liquidi............9
12. Controllo della pressione degli ...9
13. Lubrificazione ...........................10
14. Leve di comando della velocità
regolazione ...............................11
15. Rodaggio della frizione della
presa di forza............................12
16. Verifica del sistema di sicurezza
della macchina..........................13
FR IT
CONTENTS:
1. La batería .....................................4
2. de la carga instala la batería ........4
3. instalan las ruedas posteriores......4
4. Palanca de Desembrague de la
Banda ............................................5
5. instalan el asiento .........................6
6. instalan el interruptor .....................6
7. instalan Palancas de velocidad en
suelo ..............................................7
8. Compruebe El Esfuerzo de torsión
De la Lámina Del Cortacéspedes..7
9. Instale El Cortacéspedes...............8
10. Disposición de Banda de
Podadora .....................................8
11. Compruebe Los Niveles Flúidos..9
12 Compruebe La Presión.................9
13. Lubricación ................................10
14. Ajuste Palancas de velocidad
en suelo .....................................11
15. Del Neumático Pula
El Embrague..............................12
16 Verificar sistema de seguridad
del Tractor ..................................13
INNHOLDSFORTEGNELSE:
1. Skifte Batteriet ..............................4
2. Sette Batteriet...............................4
3. Sette bakside hjul .........................4
4. Overføringsutløserspaker .............5
5. Sette Sete.....................................6
6. Sette Sete Bryter ..........................6
7. Sette Bakkehastighetsspak ..........7
8. Verifisere Klippekniver Torque .....7
9. Sette på klippepadden..................8
10. Reimføring på klipperen .............8
11. Verifisere fluid høyder.................9
12. Verifisere trette trykk...................9
13. Lubrication ................................10
14. Bakkehastighetsspak justering .11
15. Avbrenning PTO kløtsjen..........12
16. Kontroller sikkerhetsystemet
på sittedelen .............................13
ES
NO
Axion / 150Z Series
TP 399-5413---ZT-SN 8/20084
A
45-50 ft. lbs.
61-68 N.m.
1 2
3
2
1
A
A
Axion / 150Z Series
8/2008 5 TP 399-5413---ZT-SN
4
Axion / 150Z Series
TP 399-5413---ZT-SN 8/20086
5
1
2
1
2
3
3
4
6
19-25 N.m.
14-19 ft. lbs.
5/16-18 x 3/4
Axion / 150Z Series
8/2008 7 TP 399-5413---ZT-SN
5/16-18
x 1-3/4
5/16-18
15-17 ft. lbs.
20-23 N.m.
B
A
B
C
C
A
7
Axion / 150Z Series
TP 399-5413---ZT-SN 8/20088
8
30-40 ft. lbs.
41-54 N.m.
1
2
33”
Axion / 150Z Series
8/2008 9 TP 399-5413---ZT-SN
8
80-90 ft. lbs.
108-122 N.m.
45-55 ft. lbs.
61-75 N.m.
1
2
42”
50”
1
2
Axion / 150Z Series
TP 399-5413---ZT-SN 8/200810
9
Axion / 150Z Series
8/2008 11 TP 399-5413---ZT-SN
10
11
Size
Front 18-20 1,24-1,38
Rear 10-12 ,69-,83
PSI bar
Axion / 150Z Series
TP 399-5413---ZT-SN 8/200812
12
Axion / 150Z Series
8/2008 13 TP 399-5413---ZT-SN
GROUND SPEED CONTROL LEVER ADJUSTMENT
EINSTELLUNG DER FAHRGESCHWINDIGKEITSHEBEL
JUSTERING AF HÅNDTAG TIL HASTIGHEDSKONTROL
RÉGLAGE DES LEVIERS DE COMMANDE VITESSE DE DÉPLACEMENT
AFREGELING VAN DE RIJSNELHEIDSHENDELS
REGOLAZIOME DELLE LEVE DI COMANDO DELLA VELOCITA
AJUSTE DE PALANCA DE CONTROL DE VELOCIDAD
JUSTERING AV STYRESPAKENE
EN
13
OKOK
DA
DE
FR
NL
IT
ES
NO
Axion / 150Z Series
TP 399-5413---ZT-SN 8/200814
BURNISH PTO CLUTCH
1. Engage the parking brake, start the tractor, and set
engine speed to full throttle.
2. Engage the PTO switch for fifteen seconds, then disengage it and wait for the mower blades to stop.
3. Repeat step 2 ten times taking note of mower blade
stopping time. (Stopping time must be five seconds
or less.) If the unit fails this test, perform the PTO
clutch adjustment found in the “Regular Maintenance”
section or replace the clutch.
14
INDKØRING AF PTO-KOBLIN-
GEN
1. Slå parkeringsbremsen til, start traktoren og sæt
motoren
på fuld gas.
2. Tænd kontakten til PTO og bryd igen efter 15 sekunder og vent på, at knivene standser.
3. Gentag trin 2 ti gange og notér, hvor hurtigt knivene
standser. (Standsningstiden skal ned på 5 sekunder
eller kortere.). Hvis maskinen ikke kan klare denne
grænse, skal man justere PTO-koblingen efter anvisningerne i afsnittet “Almindelig vedligeholdelse” eller
om nødvendigt udskifte koblingen.
EINSTELLEN DER
ZAPFWELLENKUPPLUNG
1. Parkbremse einkuppeln, Traktor starten und Drehzahl
auf Vollgas einstellen.
2. Zapfwellenkupplungsschalter 15 Sekunden einkuppeln, dann auskuppeln und warten, bis die
Mähmesser zum Stillstand kommen.
3. Punkt 2 zehn Mal wiederholen; dabei die Zeit bis zum
Stillstand der Mähmesser notieren. (Die Zeit bis zum
Stillstand darf höchstens fünf Sekunden betragen.)
Wenn der Traktor diesen Test nicht besteht, muß die
Einstellung der Zapfwellenkupplung entsprechend der
Anweisungen im Abschnitt „Normale Wartung“
durchgeführt oder die Kupplung ausgetauscht werden.
BRUNISSAGE DE
L’EMBRAYAGE DE PDF
1. Serrer le frein de stationnement, démarrer le tracteur
et accélérer à plein régime.
DE PTO-KOPPELING POLI-
JSTEN
1. Activeer de parkeerrem, start de trekker en geef volgas.
2. Activeer de PTO-schakelaar gedurende vijftien seconden, schakel vervolgens de PTO uit en wacht tot de
maaibladen stilvallen.
3. Herhaal stap 2 een tiental keren en noteer hoe lang
het duurt vooraleer de maaibladen stilvallen. (Dit moet
binnen de 5 seconden gebeuren.) Valt het resultaat
negatief uit, dan moet de PTO-koppeling worden vervangen of opnieuw worden geregeld. Zie daarvoor
het betreffende onderdeel in “Periodiek onderhoud”.
RODAGGIO DELLA FRIZIONE
DELLA PRESA DI FORZA
1. Innestare il freno di parcheggio, avviare il trattorino ed
impostare il comando dell’acceleratore a tutta velocità.
2. Inserire l’interruttore della presa di forza per 15 secondi, quindi disinserirlo ed attendere che le lame del
piatto si arrestino.
3. Ripetere il passaggio 2 dieci volte annotando i tempi
di arresto delle lame del piatto (il tempo di arresto
deve essere equivalente a cinque secondi o inferiore). Se l’unità non supera questo collaudo, eseguire
la regolazione della presa di forza come descritto
nella sezione “Manutenzione periodica” oppure sostituire la frizione.
BURNISH PTO CLUTCH
1. Contrate el freno de estacionamiento, encienda el tractor,
y fije la velocidad del motor a la válvula reguladora llena..
2. Contrate el interruptor del PTO por quince segundos,
entonces desúnalo y espere las láminas del cortacéspedes para parar.
3. Repita el paso 2 diez veces que toman la nota del tiempo
que para de la lámina del cortacéspedes. (el tiempo que
para debe ser cinco segundos o menos.) Si la unidad
falla en esta prueba, realice el ajuste del embrague del
PTO encontrado en la sección del "mantenimiento regular" o substituya el embrague.
2. Mettre le commutateur de PFD en position de marche
pendant quinze secondes, puis le mettre en position
d’arrêt et attendre l’immobilisation des lames.
3. Répétez l’étape 2 dix fois, en notant le temps
d’immobilisation des lames (il doit être de cinq secondes maximum). Si les lames ne s’immobilisent pas
dans ce délai, effectuer le réglage d’embrayage décrit
à la section « Entretien régulier » ou remplacer
l’embrayage.
DA
DE
FR
NL
IT
ES
Axion / 150Z Series
8/2008 15 TP 399-5413---ZT-SN
15
EN
DA
CHECK RIDER SAFETY
SYSTEM
Service Interval: Every 100 hours, every spring/fall,
and after storage of 30 days or longer.
This unit is equipped with safety interlock switches.
These safety systems are present for your safety. Do
not attempt to bypass safety switches, and never tamper with safety devices. Check their operation regularly.
WARNING
If the unit does not pass a safety test, do not
operate it. See an authorized Dealer. Under no
circumstance should you attempt to defeat the
purpose of the safety interlock system.
SICHERHEITSSYSTEM DES
MAHERS PRUFEN
Wartungsintervall: Alle 100 Stunden, jeden
Frühling/Herbst und nach einer Lagerung von 30 oder
mehr Tagen.
Dieser Mäher ist mit Sicherheitsschaltern ausgestattet.
Diese Sicherheitssysteme dienen der Sicherheit des
Fahrers. Nicht versuchen, die Sicherheitsschalter zu
umgehen oder die Sicherheitsvorrichtungen zu
modifizieren. Die ordnungsgemäße Funktion
regelmäßig prüfen.
VORSICHT
Den Mäher nicht betreiben, wenn einer der
Sicherheitstests fehlschlägt. In diesem Fall den
Vertragshändler benachrichtigen. Das
Sicherheitssystem darf unter keinen Umständen
umgangen oder außer Betrieb gesetzt werden.
Axion / 150Z Series
TP 399-5413---ZT-SN 8/200816
EFTERSE RIDERENS
SIKKERHEDSSYSTEM
Serviceinterval: Hver 100 timer, hvert forår/efterår og
efter opbevaring i 30 dage eller længere.
Denne maskine er forsynet med
sikkerhedsaflåsningskontakter. Disse
sikkerhedssystemer er til stede for din sikkerhed.
Forsøg ikke på at omgå sikkerhedskontakter og lav
aldrig om på sikkerhedsanordninger. Kontrollér at de
virker med jævne mellemrum.
ADVARSEL
Hvis maskinen ikke klarer en sikkerhedsprøve
må du ikke bruge den. Henvend dig til en
autoriseret forhandler. Du bør under ingen
omstændigheder forsøge at omgå formålet med
sikkerhedsaflåsningssystemet.
VERIFIER LE SYSTEME DE
SECURITE DE LA
TONDEUSE AUTOPORTEE
Intervalle d’entretien : Toutes les 100 heures, tous les
printemps/automnes et après un remisage de 30 jours ou plus.
Cette unité est munie de commutateurs d’interverrouillage de
sécurité. Ces systèmes de sécurité sont présents par mesure
de sécurité. Ne pas tenter de contourner les commutateurs
de sécurité et ne jamais altérer les dispositifs de sécurité.
Vérifier leur fonctionnement régulièrement.
AVERTISSEMENT
Si l’unité échoue à un test de sécurité, ne pas s’en
servir. Contacter un distributeur agréé. Il ne faut, en
aucun cas, tenter d’aller à l’encontre du but poursuivi
par le système d’interverrouillage de sécurité.
DE FR
Axion / 150Z Series
8/2008 17 TP 399-5413---ZT-SN
CONTROLEER HET
VEILIGHEIDSSYSTEEM
VAN DE ZITMAAIER
Onderhoudsinterval: om de 100 uur, elk voor-/najaar en na
30 dagen of langer opgeborgen te zijn geweest.
Uw zitmaaier is uitgerust met
veiligheidsvergrendelingsschakelaars. Deze
veiligheidssystemen zijn er voor uw veiligheid: probeer de
veiligheidsschakelaars niet te overbruggen en knoei niet met
de veiligheidsvoorzieningen. Controleer regelmatig of ze nog
correct werken.
WAARSCHUWING
Als uit een test blijkt dat niet alle
veiligheidsvoorzieningen correct werken, mag u de
zitmaaier niet gebruiken. Neem contact op met een
erkend verdeler. Probeer in geen geval het doel van
het veiligheidsvergrendelingssysteem te omzeilen.
VERIFICA DEL SISTEMA DI
SICUREZZA DELLA
MACCHINA
Intervallo di manutenzione: Ogni 100 ore, ogni
primavera/autunno e dopo il rimessaggio di 30 giorni
o più.
L’unità è dotata di interruttori di interblocco di
sicurezza. Questi dispositivi sono stati installati per
ragioni di sicurezza personale. Non cercare di
neutralizzarre gli interblocchi di sicurezza e non
manomettere mai nessuno di questi dispositivi.
Controllare con regolarità che funzionino.
AVVERTENZA
Non usare l’unità se non supera tutti i test di
sicurezza. Rivolgersi a un rivenditore
autorizzato. Non si deve mai, per nessuna
ragione, cercare di neutralizzare la funzionalità
del sistema degli interblocchi di sicurezza.
NL
IT
Axion / 150Z Series
TP 399-5413---ZT-SN 8/200818
VERIFICAR SISTEMA DE
SEGURIDAD DEL TRACTOR
Intervalo de Servicio: 200 Horas y Cada Primavera y Otoño
Esta unidad está equipada con interruptores de intercierre de
seguridad. Estos sistemas de seguridad están presentes
para su seguridad. No intente eludir los interruptores de
seguridad y nunca manipule los dispositivos de seguridad.
Verifique su operación con regularidad.
ADVERTENCIA
Si la unidad no pasa una prueba de seguridad,
no la opere. Visite un Centro de Partes y
Reparaciones de distribudor. Bajo ninguna
circuns-tancia debe usted intentar vencer la
finalidad del sistema del intercierre de
seguridad.
KONTROLLER
SIKKERHETSYSTEMET
PA SITTEDELEN
Ettersynsintervall: Hver 100 timer, hver vår/høst og etter at
den har vært lagret i 30 dager eller mer.
Denne enheten er utstyrt med sperrebrytere. Disse
sikkerhetssystemene skal gjøre det tryggere for deg. Ikke
forsøk å gå utenom sikkerhetsbryterne, og du må aldri fikle
med sikkerhetsanordningene. Kontroller at de fungerer på
regelmessig basis.
ADVARSEL
Hvis det forekommer en mislykket sikkerhetstest, må
klipperen ikke brukes. Se en autorisert forhandler. Du
må aldri under noen omstendigheter forsøke å
forbigå sperresystemet.
ES
NO
Loading...
