Simons Voss Technologies LockNode Z4 Quick Manual

Kurzanleitung

DE

Quick guide

EN

Guide abrégé

FR

Korte handleiding

NL

Guida breve

IT

Kort vejledning

DA

Snabbguide

SW

LockNode (Z4)

NW50.900100

10.12.2019

deutsch ...........................................................................

english .............................................................................

français ...........................................................................

nederlands .....................................................................

italiano ............................................................................

dansk ...............................................................................

svensk..............................................................................

3

16

28

41

53

66

78

1. Allgemeine Sicherheitshinweise 3 / 92 | DE

1. Allgemeine Sicherheitshinweise

Mögliche unmittelbare Aus-

Signalwort (ANSI Z535.6)

Gefahr

Warnung

Vorsicht Leichte Verletzung

Achtung

Hinweis Geringe oder keine

WARNUNG

Versperrter Zugang

Durch fehlerhaft montierte und/oder programmier­te Komponenten kann der Zutritt durch eine Tür
versperrt bleiben. Für Folgen eines versperrten Zu­tritts wie Zugang zu verletzten oder gefährdeten
Personen, Sachschäden oder anderen Schäden

wirkungen bei Nichtbeach­tung

Tod oder schwere Verlet­zung (wahrscheinlich)

Tod oder schwere Verlet­zung (möglich, aber unwahr­scheinlich)

Sachschäden oder Fehlfunk­tionen

1. Allgemeine Sicherheitshinweise 4 / 92 | DE

haftet die SimonsVoss Technologies GmbH nicht!

WARNUNG

Versperrter Zugang durch Manipulation des Pro­dukts

Wenn Sie das Produkt eigenmächtig verändern,
dann können Fehlfunktionen auftreten und der Zu­gang durch eine Tür versperrt werden.

 Verändern Sie das Produkt nur bei Bedarf und

nur in der Dokumentation beschriebenen Art
und Weise.

ACHTUNG

Beschädigung durch elektrostatische Entladung (ESD)

Dieses Produkt enthält elektronische Bauteile, die durch
elektrostatische Entladungen beschädigt werden können.

1. Verwenden Sie ESD-gerechte Arbeitsmaterialien (z.B.
Erdungsarmband).

2. Erden Sie sich vor Arbeiten, bei denen Sie mit der Elek­tronik in Kontakt kommen könnten. Fassen Sie dazu ge­erdete metallische Oberflächen an (z.B, Türzargen,
Wasserrohre oder Heizungsventile).

1. Allgemeine Sicherheitshinweise 5 / 92 | DE

ACHTUNG

Beschädigung durch Öle, Fette, Farben und Säuren

Dieses Produkt enthält elektronische Bauteile, die durch
Flüssigkeiten aller Art beschädigt werden können.

 Halten Sie Öle, Fette, Farben und Säuren vom Produkt

fern.

ACHTUNG

Beschädigung durch mechanische Einwirkung

Dieses Produkt enthält elektronische Bauteile, die durch
mechanische Einwirkung aller Art beschädigt werden kön­nen.

1. Vermeiden Sie das Anfassen der Elektronik.

2. Vermeiden Sie sonstige mechanische Einwirkungen auf
die Elektronik.

ACHTUNG

Beschädigung durch Verpolung

Dieses Produkt enthält elektronische Bauteile, die durch die
Verpolung der Spannungsquelle beschädigt werden können.

 Verpolen Sie die Spannungsquelle nicht (Batterien bzw.

1. Allgemeine Sicherheitshinweise 6 / 92 | DE

Netzteile).

ACHTUNG

Störung des Betriebs durch Funkstörung

Dieses Produkt kann unter Umständen durch elektromagne­tische oder magnetische Störungen beeinflusst werden.

 Montieren bzw. platzieren Sie das Produkt nicht unmit-

telbar neben Geräten, die elektromagnetische oder ma­gnetische Störungen verursachen können (Schaltnetz­teile!).

ACHTUNG

Störung der Kommunikation durch metallische Oberflä­chen

Dieses Produkt kommuniziert drahtlos. Metallische Oberflä­chen können die Reichweite des Produkts erheblich reduzie­ren.

 Montieren bzw. platzieren Sie das Produkt nicht auf oder

in der Nähe von metallischen Oberflächen.

1. Allgemeine Sicherheitshinweise 7 / 92 | DE

HINWEIS

Bestimmungsgemäßer Gebrauch

SimonsVoss-Produkte sind ausschließlich für das
Öffnen und Schließen von Türen und vergleichbaren
Gegenständen bestimmt.

 Verwenden Sie SimonsVoss-Produkte nicht für

andere Zwecke.

HINWEIS

Qualifikationen erforderlich

Die Installation und Inbetriebnahme setzt Fach­kenntnisse voraus.

 Nur geschultes Fachpersonal darf das Produkt

installieren und in Betrieb nehmen.

HINWEIS

Die deutsche Sprachfassung ist die Originalbe­triebsanleitung. Andere Sprachen (Abfassung in der
Vertragssprache) sind Übersetzungen der Original­betriebsanleitung.

2. Einbau 8 / 92 | DE

HINWEIS

Lesen Sie alle Anweisungen zur Installation, zum
Einbau und zur Inbetriebnahme und befolgen Sie
diese. Geben Sie diese Anweisungen und jegliche
Anweisungen zur Wartung an den Benutzer weiter.

2. Einbau

ü Zylinder nach Mai 2008 gefertigt.

1. Setzen Sie den Batterie-/Montageschlüssel am Knauf
der Elektronikseite so an, dass die beiden Nasen in die
Öffnungen der Rastscheibe eingreifen (Drehen Sie den
Knauf ggfs., bis die Nasen eingreifen).

HINWEIS

Der Batterie-/Montageschlüssel muss plan auf der
Innenseite des Knaufs aufliegen.

2. Einbau 9 / 92 | DE

2. Halten Sie den Knauf fest und drehen Sie den Batterie-/
Montageschlüssel um etwa 30° im Uhrzeigersinn.

9 Rastscheibe/Knauf knackt.

3. Schieben Sie die Griffmulde nach innen.

4. Drehen Sie die Knaufkappe bis zum Anschlag gegen den
Uhrzeigersinn.

5. Ziehen Sie die Knaufkappe ab.

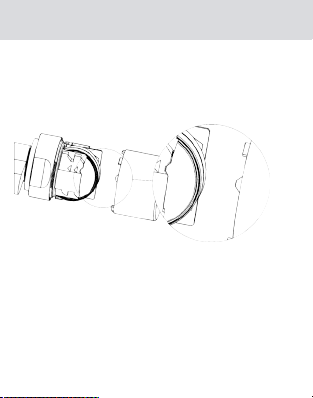

6. Stecken Sie die Knaufkappe mit dem LockNode wie ge-

2. Einbau 10 / 92 | DE

zeigt auf.

7. Drehen Sie die Knaufkappe bis zum Anschlag im Uhrzei­gersinn.

9 Zylinder piepst viermal.

8. Ziehen Sie die Griffmulde nach außen, bis sie bündig an
die Knaufkappe stößt.

9. Setzen Sie den Batterie-/Montageschlüssel am Knauf
der Elektronikseite so an, dass die beiden Nasen in die
Öffnungen der Rastscheibe eingreifen (Drehen Sie den
Knauf ggfs., bis die Nasen eingreifen).

10. Halten Sie den Knauf fest und drehen Sie den Batterie-/
Montageschlüssel um etwa 30° gegen den Uhrzeiger­sinn.

9 Rastscheibe/Knauf knackt.

9 LockNode ist montiert.

3. Technische Daten 11 / 92 | DE

Wenn der Zylinder nicht piept, dann kontrollieren Sie den
Batteriezustand.
Sie erkennen einen Zylinder mit LockNode am schwarzen
Ring zwischen Griffmulde und Knaufkappe.

3. Technische Daten

Maße

Gewicht 12,7g (inkl. Knaufkappe)

Ø 30mm × 25,2mm (inkl.
Knaufkappe)

4. Konformitätserklärung 12 / 92 | DE

 -20°C bei 100%

Batteriekapazität bis +65

Temperaturbereich

Stromversorgung

°C (Betrieb)

 -35 °C bis +65°C

(Lagerung)

 Über Zylinder (3VDC)
 Standby: Bis zu 5Jahre
 Betätigungen: Bis zu

150000

Funkemissionen

SRD (WaveNet)

Es liegen keine geografischen Beschränkungen innerhalb der
EU vor.

4. Konformitätserklärung

Hiermit erklärt die SimonsVoss Technologies GmbH , dass
der Artikel WN(M).LN.I(.WP)/MK.LN.I(.WP)
Richtlinien entspricht:

 2014/53/EU "Funkanlagen"

868,000 MHz ­868,600 MHz

<25 mW ERP

folgenden

5. Hilfe und weitere Informationen 13 / 92 | DE

 2014/30/EU "EMV"
 2011/65/EU "RoHS"
 2012/19/EU "WEEE"
 sowie der Verordnung (EG) 1907/2006 "REACH"

Der vollständige Text der EU-Konformitätserklärung ist un­ter der folgenden Internetadresse verfügbar:

www.simons-voss.com/de/zertifikate.html

5. Hilfe und weitere Informationen

Infomaterial/Dokumente

Detaillierte Informationen zum Betrieb und zur Konfiguration
sowie weitere Dokumente finden Sie auf der SimonsVoss­Homepage im Downloadbereich unter Dokumente (

www.simons-voss.com/de/downloads/dokumente.html

Anleitungen

Detaillierte Informationen zum Betrieb und zur Konfiguration
finden Sie im Internet auf unserer Homepage unter
www.smartintego.com

Konformitätserklärungen und Zertifikate

Konformitätserklärungen und Zertifikate zu diesem Produkt

.

https://

.

https://

).

5. Hilfe und weitere Informationen 14 / 92 | DE

finden Sie auf der SimonsVoss-Homepage im Zertifikatsbe­reich (

https://www.simons-voss.com/de/zertifikate.html

Informationen zur Entsorgung

 Entsorgen Sie das Gerät (WN(M).LN.I(.WP)/

MK.LN.I(.WP)) nicht mit dem Hausmüll, sondern gemäß
der europäischen Richtlinie 2012/19/EU bei einer
kommunalen Sammelstelle für Elektro-Sonderabfälle.

 Recyceln Sie defekte oder verbrauchte Batterien gemäß

der europäischen Richtlinie 2006/66/EG.

 Beachten Sie örtliche Bestimmungen zur getrennten

Entsorgung von Batterien.

 Führen Sie die Verpackung einer umweltgerechten

Wiederverwertung zu.

Hotline

Bei technischen Fragen hilft Ihnen die SimonsVoss Service­Hotline unter [phone] (Anruf in das deutsche
Festnetz, Kosten variieren je nach Anbieter).

).

5. Hilfe und weitere Informationen 15 / 92 | DE

E-Mail

Sie möchten uns lieber eine E-Mail schreiben?
[e-mail] (System 3060, MobileKey)
[e-mail] (SmartIntego)

SimonsVoss Technologies GmbH
Feringastraße 4
85774 Unterföhring
Deutschland

1. General safety instructions 16 / 92 | EN

1. General safety instructions

Signal word (ANSI Z535.6)

DANGER

WARNING

CAUTION Minor injury

IMPORTANT

NOTE Low or none

WARNING

Blocked access

Access through a door may stay blocked due to in­correctly fitted and/or incorrectly programmed
components. SimonsVoss Technologies GmbH
not liable for the consequences of blocked access
such as access to injured or endangered persons,
material damage or other damage!

Possible immediate effects
of non-compliance

Death or serious injury
(likely)

Death or serious injury (pos­sible, but unlikely)

Property damage or mal­function

is

1. General safety instructions 17 / 92 | EN

WARNING

Blocked access through manipulation of the
product

If you change the product on your own, malfunc­tions can occur and access through a door can be
blocked.

 Modify the product only when needed and only

in the manner described in the documentation.

IMPORTANT

Damage resulting from electrostatic discharge (ESD)

This product contains electronic components that may be
damaged by electrostatic discharges.

1. Use ESD-compliant working materials (e.g. Grounding
strap).

2. Ground yourself before carrying out any work that could
bring you into contact with the electronics. For this pur­pose, touch earthed metallic surfaces (e.g. door frames,
water pipes or heating valves).

1. General safety instructions 18 / 92 | EN

IMPORTANT

Damage resulting from liquids

This product contains electronic components that may be
damaged by liquids of any kind.

 Keep liquids away from the electronics.

IMPORTANT

Damage as a result of mechanical impact

This product contains electronic components that may be
damaged by mechanical impacts of any kind.

1. Avoid touching the electronics.

2. Avoid other mechanical influences on the electronics.

IMPORTANT

Damage due to polarity reversal

This product contains electronic components that may be
damaged by reverse polarity of the power source.

 Do not reverse the polarity of the voltage source (batter-

ies or mains adapters).

1. General safety instructions 19 / 92 | EN

IMPORTANT

Operational malfunction due to radio interference

This product may be affected by electromagnetic or mag­netic interference.

 Do not mount or place the product directly next to

devices that could cause electromagnetic or magnetic
interference (switching power supplies!).

IMPORTANT

Communication interference due to metallic surfaces

This product communicates wirelessly. Metallic surfaces
can greatly reduce the range of the product.

 Do not mount or place the product on or near metallic

surfaces.

NOTE

Intended use

SimonsVoss-products are designed exclusively for
opening and closing doors and similar objects.

 Do not use SimonsVoss products for any other

purposes.

2. Installation 20 / 92 | EN

NOTE

Qualifications required

The installation and commissioning requires spe­cialized knowledge.

 Only trained personnel may install and commis-

sion the product.

NOTE

The German language version is the original instruc­tion manual. Other languages (drafting in the con­tract language) are translations of the original in­structions.

NOTE

Read and follow all installation, installation, and
commissioning instructions. Pass these instructions
and any maintenance instructions to the user.

2. Installation

ü Cylinders manufactured after May 2008.

1. Place the battery/installation key on the electronic side
thumb-turn so that the two noses engage in the open-

2. Installation 21 / 92 | EN

ings of the locking disc (if necessary, turn the thumb-turn
until the noses engage).

NOTE

The battery/installation key must lie flat on the in­side of the thumb-turn.

2. Hold the thumb-turn firmly and turn the battery/installa­tion key clockwise about 30°.

9 The locking disc/thumb-turn cracks.

3. Push the recessed grip inwards.

4. Turn the thumb-turn cover counterclockwise until it

2. Installation 22 / 92 | EN

stops.

5. Remove the thumb-turn cover.

6. Attach the thumb-turn cover with the LockNode as
shown.

7. Turn the thumb-turn cover clockwise until it stops.

9 Cylinder beeps four times.

8. Pull the recessed grip outwards until it is flush with the
thumb-turn cover.

9. Place the battery/installation key on the electronic side
thumb-turn so that the two noses engage in the open­ings of the locking disc (if necessary, turn the thumb-turn
until the noses engage).

10. Hold the thumb-turn firmly and turn the battery/installa­tion key about 30° counterclockwise.

9 The locking disc/thumb-turn cracks.

3. Technical specifications 23 / 92 | EN

9 LockNode is mounted.

If the cylinder does not beep, check the battery condition.
You can recognize a cylinder with LockNode by the black
ring between the recessed grip and the thumb-turn cover.

3. Technical specifications

Dimensions

Weight

Ø 30mm × 25.2mm (incl.
thumb-turn cover)

12.7g (incl. thumb-turn
cover)

4. Declaration of conformity 24 / 92 | EN

 -20 °C at 100% battery

capacity up to +65 °C

Temperature range

Power supply

(operation)

 -35 °C to +65 °C

(storage)

 Via cylinder (3VDC)
 Standby: Up to 5 years
 Activation Up to 150000

Radio emissions

SRD (WaveNet)

There are no geographical restrictions within the EU.

4. Declaration of conformity

The company SimonsVoss Technologies GmbH hereby de­clares that article WN(M).LN.I(.WP)/MK.LN.I(.WP)
with the following guidelines:

 2014/53/EU "Radio equipment"
 2014/30/EU "EMC"
 2011/65/EU "RoHS"

868.000 MHz -

868.600 MHz

<25 mW ERP

complies

5. Help and other information 25 / 92 | EN

 2012/19/EU "WEEE"
 and regulation (EG) 1907/2006 "REACH"

The full text of the EU Declaration of conformity is available
at the following internet address:

voss.com/en/certificates.html

5. Help and other information

Information material/documents

You will find detailed information on operation and config­uration and other documents under Informative material/
Documents in the Download section on the SimonsVoss
website (

https://www.simons-voss.com/en/downloads/
documents.html

Instruction manuals

You will find detailed information on operation and config­uration online on our homepage at www.smartintego.com

Declarations of conformity

You will find declarations of conformity for this product in
the Certificate section on the SimonsVoss website (

www.simons-voss.com/en/certificates.html

).

https://www.simons-

.

).

https://

.

5. Help and other information 26 / 92 | EN

Information on disposal

 Do not dispose the device (WN(M).LN.I(.WP)/

MK.LN.I(.WP)) in the household waste. Dispose of it at a
collection point for electronic waste as per European
Directive 2012/19/EU.

 Recycle defective or used batteries in line with European

Directive 2006/66/EC.

 Observe local regulations on separate disposal of

batteries.

 Take the packaging to an environmentally responsible

recycling point.

Hotline

If you have any questions, the SimonsVoss Service Hotline
will be happy to help you on [phone] (Ger­man fixed network; call charges vary depending on the op­erator).

5. Help and other information 27 / 92 | EN

Email

You may prefer to send us an email.
[e-mail] (System 3060, MobileKey)
[e-mail] (SmartIntego)

SimonsVoss Technologies GmbH
Feringastrasse 4
85774 Unterföhring
Germany

1. Consignes de sécurité générales 28 / 92 | FR

1. Consignes de sécurité générales

Mot indicateur (ANSI
Z535.6)

DANGER

AVERTISSEMENT

ATTENTION Blessure légère

ATTENTION

REMARQUE Peu ou pas

AVERTISSEMENT

Accès bloqué

Toute erreur de montage et/ou de programmation
d'un composant peut bloquer l'accès par une porte.
La société SimonsVoss Technologies GmbH
toute responsabilité quant aux conséquences d'un
accès bloqué, par exemple, accès pour les per­sonnes blessées ou en danger, dommages maté-

Effets immédiats possibles
du non-respect

Mort ou blessure grave (pro­bable)

Mort ou blessure grave (pos­sible, mais improbable)

Dommages matériels ou
dysfonctionnements

décline
