Part No. A08989 Rev. 0 11/05/04
IMPORTANT
Please make certain that the person who is to use this equipment carefully reads
and understands these instructions before operating.

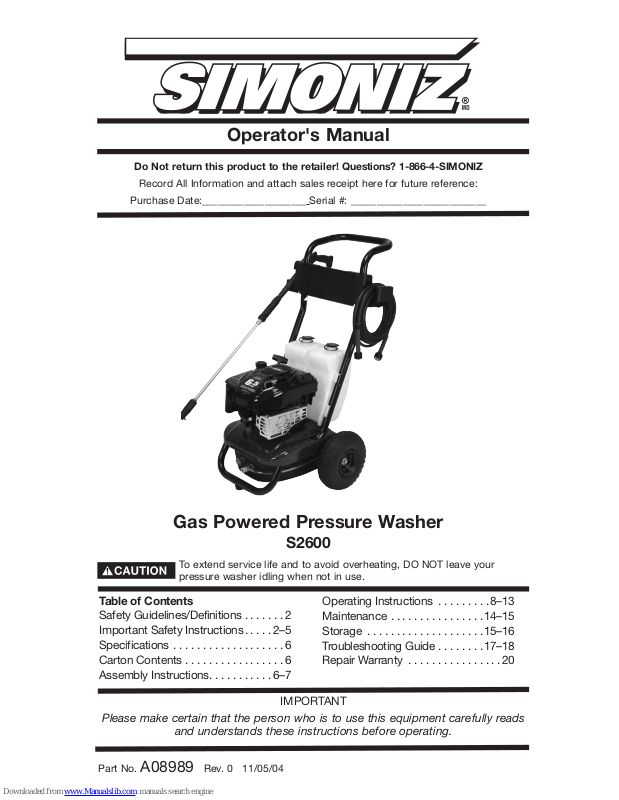

Operator's Manual
Table of Contents
Safety Guidelines/Definitions . . . . . . .
2
Important Safety Instructions. . . . .2–5
Specifications . . . . . . . . . . . . . . . . . . .
6
Carton Contents . . . . . . . . . . . . . . . . .6
Assembly Instructions. . . . . . . . . . .6–7
Do Not return this product to the retailer! Questions? 1-866-4-SIMONIZ
Operating Instructions . . . . . . . . .8–13
Maintenance . . . . . . . . . . . . . . . .14–15
Storage . . . . . . . . . . . . . . . . . . . .15–16
Troubleshooting Guide . . . . . . . .17–18
Repair Warranty . . . . . . . . . . . . . . . .20
Gas Powered Pressure Washer
S2600
Record All Information and attach sales receipt here for future reference:
Purchase Date:____________________
Serial #: __________________________
To extend service life and to avoid overheating, DO NOT leave your
pressure washer idling when not in use.
2- ENG
A08989
IMPORTANT SAFETY INSTRUCTIONS
Do not operate this unit until you have read and understood this
Operator's Manual and the Engine Owner's Manual for Safety,
Operation, and Maintenance Instructions.
RISK OF EXPLOSION OR FIRE
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
• Spilled gasoline and its vapours can
ignite from cigarette sparks, electrical
arcing, exhaust gases, and hot engine
components such as the muffler.
• Shut off engine and allow it to cool before
adding fuel to the tank.
• Use care in filling tank to avoid spilling fuel.
Move pressure washer away from fueling
area before starting engine.
• Heat will expand fuel in the tank which
could result in spillage and possible fire
or explosion.
• Keep maximum fuel level ½" below top of
tank to allow for fuel expansion.
• Operating the pressure washer in an
explosive environment could result in a
fire.
• Operate and fuel equipment in well
ventilated areas free from
obstructions.
Equip areas with a fire extinguisher suitable
for gasoline fires.
READ AND SAVE THESE INSTRUCTIONS
SAFETY GUIDELINES - DEFINITIONS
Indicates an imminently
hazardous situation
which, if not avoided, will result in death
or serious injury.
Indicates a potentially
hazardous situation
which, if not avoided, could result in
death or serious injury.
Indicates a potentially
hazardous situation which, if not avoided,
may result in minor or moderate injury.
Used without the safety
alert symbol indicates a
potentially hazardous situation which, if not
avoided, may result in property damage.
This manual contains information that is important for you to know and understand. This
information relates to YOUR SAFETY and PREVENTING EQUIPMENT PROBLEMS. Please
read the manual and pay attention to these symbols below.
3- ENG
A08989
RISK TO BREATHING
WHAT CAN HAPPEN
HOW
TO PREVENT IT
RISK OF EXPLOSION OR FIRE (continued)
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
RISK TO FLUID INJECTION
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
HAZARD
• Materials placed against or near the pressure washer can interfere with proper
ventilation causing overheating and may
ignite materials.
• Never operate pressure washer in an
area containing dry brush, weeds, or any
flammable containers or materials.
• Muffler exhaust heat can damage painted
surfaces, melt any material sensitive to
heat (such as siding, plastic, rubber, or
vinyl), and damage live plants.
• Always keep pressure washer a minimum
of 4' away from surfaces (such as houses,
auto-mobiles, or live plants) that could be
damaged from muffler exhaust heat.
• Improperly stored fuel may ignite. Fuel
improperly secured could get into the
hands of children or other unqualified
persons.
•
Store fuel in an OSHA approved container,
in a secure location away from work area.
• Use of acids, toxic or corrosive detergent/
cleaning solutions, poisons, insecticides,
or any kind of flammable solvent with this
product could result in serious injury or death.
• Do not spray flammable liquids.
• Breathing exhaust fumes will cause
serious injury or death!
• Operate pressure washer in a well
ventilated area. Avoid enclosed areas such
as garages, basements, etc.
• Never operate unit in a location occupied
by humans or animals.
• Some cleaning fluids contain substances
which could cause injury to skin, eyes, or
lungs.
• Use only cleaning fluids and detergents
specifically recommended for high
pressure washers. Follow manufacturer's
recommendations. Do not use chlorine
bleach or any other corrosive compound.
• Your washer operates at fluid pressures
and velocities high enough to penetrate
human and animal flesh, which could
result in amputation or other serious
injury. Leaks caused by loose fittings or
worn or damaged hoses can result in
injection injuries. DO NOT TREAT FLUID
INJECTION AS A SIMPLE CUT! See a
physician immediately!
• Never place hands in front of nozzle.
• Direct spray away from self and others.
• Make sure hose and fittings are tightened
and in good condition. Never hold onto
the hose or fittings during operation.
• Do not allow hose to contact muffler.
• Never attach or remove wand or hose
fittings while system is pressurized.
• Injuries can result if system pressure
is not reduced before attempting
maintenance or disassembly.
• To relieve system pressure, shut off
engine, turn off water supply, and pull gun
trigger until water stops flowing.
• Use only hoses and accessories rated
for pressure higher than your pressure
washer's PSI.
4- ENG
A08989
RISK OF
ELECTRICAL SHOCK
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
RISK OF
ELECTRICAL SHOCK
RISK OF
ELECTRICAL SHOCK
RISK OF HOT
SURFACES
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
RISK OF
CHEMICAL SOLUTION
BURN
HAZARD
WHAT CAN HAPPEN
HOW TO PREVENT IT
RISK OF INJURY OR PROPERTY DAMAGE
WHEN TRANSPORTING OR STORING
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
• Contact with hot surfaces, such as
engines exhaust components, could
result in serious burn.
• During operation, touch only the control
surfaces of the pressure washer. Keep
children and pets away from the pressure
washer at all times. They may not be able
to recognize the hazards of this product.
• Spray directed at electrical outlets or
switches, or objects connected to an
electrical circuit, could result in a fatal
electrical shock.
• Unplug any electrically operated product
before attempting to clean it. Direct spray
away from electric outlets and switches.
• Do not use acids, gasoline, kerosene,
or any other flammable materials in this
product. Use only household detergents,
cleaners and degreasers recommended
for use in pressure washers.
• Wear protective clothing to protect eyes
and skin from contact with sprayed
materials.
• Use of acids, toxic or chemicals, poisons,
insecticides, or any kind of flammable
solvent with this product could result in
serious injury or death.
• Fuel or oil can leak or spill and could
result in fire or breathing hazard, serious
injury or death can result. Fuel or oil
leaks will damage carpet, paint or other
surfaces in vehicles or trailers.
• If pressure washer is equipped with a
fuel shut-off valve, turn the valve to the
off position before transporting to avoid
fuel leaks. If pressure washer is not
equipped with a fuel shut-off valve, drain
the fuel from tank before transporting.
Only transport fuel in an OSHA approved
container. Always place pressure washer
on a protective mat when transporting
to protect against damage to vehicle
from leaks. Remove pressure washer from
vehicle immediately upon arrival at your
destination.
5- ENG
A08989
• Reactive force of spray will cause gun/
wand to kickback, and could cause the operator to slip or fall, or misdirect the spray.
Improper control of gun/wand can result in
injuries to self and others.
• Do not overreach or stand on an unstable
support.
• Do not use pressure washer while
standing on a ladder.
• Grip gun/wand firmly with both hands.
Expect the gun to kickback when
triggered.
RISK OF UNSAFE OPERATION
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
RISK OF INJURY FROM SPRAY
HAZARD
WHAT CAN HAPPEN
HOW
TO PREVENT IT
• If proper starting procedure is not
followed, engine can kickback causing
serious hand and arm injury.
• If engine does not start after two pulls,
squeeze trigger of gun to relieve pump
pressure. Pull starter cord slowly
until resistance is felt. Then pull cord
rapidly to avoid kickback and prevent
hand or arm injury.
• The spray gun/wand is a powerful
cleaning tool that could look like a toy to
a child.
• Keep children away from the pressure
washer at all times.
• Unsafe operation of your pressure
washer could lead to serious injury or
death to you or others.
• Do not use chlorine bleach or any other
corrosive compound.
• Become familiar with the operation and
controls of the pressure washer.
• Keep operating area clear of all persons,
pets, and obstacles.
• Do not operate the product when fatigued
or under the influence of alcohol or drugs.
Stay alert at all times.
• Never remove or alter the safety features
of this product.
• Do not operate machine with missing,
broken, or unauthorized parts.
• Never leave wand unattended while unit
is running.
• Do not use this pressure washer in any
way other than its intended purpose.
• High velocity fluid spray can cause
objects to break, propelling particles at
high speed.
• Light or unsecured objects can become
hazardous projectiles.
• Always wear ANSI approved Z87 safety
glasses. Wear protective clothing to protect
against accidental spraying.
• Never point wand at, or spray, people or
animals.
• Always secure trigger lock when wand
is not in service to prevent accidental
operation.
• Never permanently secure trigger in pull
back (open) position.
6- ENG
A08989
Engine frame, wheel
assembly, and dual
tank cleaning system
Handle
Bagged Parts
High-pressure hose
Detergent
injection
system
rinsing hose
Engine
oil
Spray gun
Multi-adjustable spray wand
Accessories panel
CARTON CONTENTS
3. Connect wand to gun. Tighten
securely. (see Fig. 3)
4. Attach high-pressure hose to
gun. Tighten securely. (see Fig. 4)
1. Remove cleaning solution tanks
from frame assembly. Slide tanks
up and away from frame assembly.
(see Fig. 1)
ASSEMBLY INSTRUCTIONS
Hex key and
cleaning tool
2. Place handle assembly onto
frame, depress the snap buttons,
and slide the handle assembly
onto the frame until snap buttons
snap into place. (see Fig. 2)
Engine and Owner's Manual (not shown)
Fig. 1
Fig. 3
Model: S2600 (39-8671-4)
SPECIFICATIONS
Cleaning units 5460
PSI (water pressure) 2600
GPM (water flow)
2.1
Engine Briggs & Stratton® 6.5 HP
Pump Radial, maintenance-free
Fig. 2
Fig. 4
7- ENG
A08989
7. Attach cleaning solution hose
to barb fitting on control valve
located at the rear of unit.
(see Fig. 7)
8. Add engine oil (supplied)
to engine. Refer to Engine
Owners Manual supplied by
engine manufacturer for correct
procedure.
NOTE: There will be a slight amount
of oil in the engine from factory
testing.
NOTE: The pump on this unit is
maintenance-free and requires no oil. If
there is a problem with the pump call:
1-866-4SIMONIZ (1 866 474 6664).
5. To Assemble Accessories
Panel
a. Remove top screws on
handle assembly. (see Fig. 5)
Loosen
Remove
Screws
b. Loosen bottom screws on
handle assembly.
c. Place grooves in accessories
panel assembly onto
loosened bottom screws and
slide panel assembly into
place.
d. Place top screws (removed
earlier) into top holes. Fasten
screws to secure accessories
panel assembly to handles.
Do not overtighten.
6.
Re-install cleaning solution tanks.
Tilt cleaning solution tanks toward
engine, slide onto handles, and
snap into place. (see 6a and 6b)
barb fitting
Fig. 5
Fig. 6a
Fig. 6b
Fig. 7
8- ENG
A08989
OPERATING INSTRUCTIONS
BASIC ELEMENTS OF A
PRESSURE WASHER
High-pressure pump (located inside
the shroud): Increases the pressure of
the water supply.
Engine: Drives the high pressure
pump.
High-pressure hose:
Carries the
pressurized water from the pump to
the gun and spray wand.
Spray gun: Connects with spray
wand to control water flow rate,
direction, and pressure.
Multi-adjustable spray wand: Allows
the user to use high or low pressure
and adjusts from a pencil stream (0°)
to a wide angle fan spray (40°). See
How To Use Wand instructions in this
section.
Compare the illustrations with your unit to familiarize yourself with the location
of various controls and adjustments. Save this manual for future reference.
High-pressure
pump (located
inside the
shroud)
Detergent injection system rinsing
hose (not shown): Rinses the
detergent injection system after use
of cleaning solution.
Dual-detergent injection system:
Depending on the cleaning task,
switch from one cleaning solution
to another by simply turning the
detergent selection dial.
Engine
High-pressure
hose
Spray
gun
Multi-adjustable
spray wand
Dual-detergent
injection system
BASIC ELEMENTS OF AN
ENGINE
Refer to the engine manual for
location and operation of engine
controls.
Choke control:
Opens and closes
carburetor choke valve.
Throttle control lever: Controls
engine speed.
Starter grip: Pulling starter grip
operates recoil starter to crank engine.
Fig. 8
9- ENG
A08989
HOW TO USE SPRAY WAND
Your pressure washer is equipped
with a multi-adjustable spray wand
with both high and low pressure
settings. The high pressure setting
is for cleaning and rinsing, the low
pressure setting is for applying
detergent/cleaning solutions or
cleaning solutions to surfaces.
When using the
high pressure
setting, DO NOT allow the jet-like
spray to come in contact with
unprotected skin, eyes, or with any
pets or animals. Serious injury can
occur.
Risk of injection or
injury to person.
DO NOT direct discharge stream
toward persons.
For high pressure operation, pull back
the nozzle of the multi-adjustable
spray wand as shown in Fig. 9.
The nozzle at the end of the multiadjustable spray wand can be rotated
to change the high pressure spray
pattern from a 0º pencil stream to a
40º fan spray, as shown in Fig. 10 a
and 10b. Markings have been placed
on the nozzle to help you select the
spray pattern.
For low pressure operation, extend
the nozzle of the multi-adjustable
spray wand as shown in Fig. 11.
PRESSURE WASHER
TERMINOLOGY
PSI: Pounds per Square Inch. The
unit of measure for water pressure.
Also used for air pressure, hydraulic
pressure, etc.
GPM: Gallons Per Minute. The unit of
measure for the flow rate of water.
CU: Cleaning Units. GPM multiplied
by PSI. GPM x PSI = CU
Bypass Mode: Allows water to
re-circulate within pump when the
gun trigger is not pulled.
Allowing the unit to
run for more than
two minutes without the gun trigger
pulled could cause overheating and
damage to the pump.
Detergent injection system: Mixes
cleaning solution with the water to
improve cleaning effectiveness.
Water Supply: All pressure washers
must have a source of water. The
minimum requirements for a water
supply are 20 PSI and 5 gallons per
minute.
PRESSURE WASHER
OPERATING FEATURES
PRESSURE ADJUSTMENTS
The pressure setting is preset at the
factory to achieve optimum pressure
and cleaning. If you need to lower the
pressure, it can be accomplished by
these methods.
1. Back away from the surface
to be cleaned. The further away
you are, the less amount of
pressure will be applied to the
surface to be cleaned.
2. Rotate the nozzle at the end
of the multi-adjustable spray
wand to widen the fan spray.
The wider fan spray will minimize
the pressure on the surface to be
cleaned.
DO NOT attempt
to increase pump
pressure. A higher pressure setting
than the factory set pressure may
damage pump.
Low
Pressure
High
Pressure
40º fan spray
0º pencil stream
Fig. 9
Fig. 10a Fig. 10b
Fig. 11
10- ENG
A08989
The powerful
spray from your
pressure washer is capable of
causing damage to surfaces such
as wood, glass, automobile paint,
auto striping and trim, and delicate
objects such as flowers and shrubs.
Before spraying, check the item to be
cleaned to assure yourself that it is
strong enough to resist damage from
the force of the spray.
READ AND UNDERSTAND ALL WARNINGS BEFORE STARTING UNIT
When using the high-pressure setting, DO NOT allow the
spray to come in contact with unprotected skin, eyes, or
with any pets or animals. Serious injury can occur.
Your washer operates at fluid pressures and velocities high enough to
penetrate human and animal flesh, which could result in amputation or other
serious injury. Leaks caused by loose fittings or worn or damaged hoses can
result in injection injuries. DO NOT TREAT FLUID INJECTION AS A SIMPLE
CUT! See a physician immediately!
NEVER fill fuel tank when engine is running or hot. Do not
smoke when filling fuel tank.
NEVER fill fuel tank completely. Fill tank to 1/2" below top of tank to provide
space for fuel expansion. Wipe any fuel spillage from engine and equipment
before starting engine.
NEVER run engine indoors or in enclosed, poorly ventilated areas. Engine
exhaust contains carbon monoxide, an odorless and deadly gas.
NEVER carry pressure washer with engine running, turn engine off and allow
it to cool before carrying pressure washer.
DO NOT let hoses come in contact with hot engine muffler during or
immediately after use of your pressure washer. Damage to hoses from contact
with hot engine surfaces will NOT be covered by warranty.
NEVER pull water supply hose to move pressure washer.
This could damage hose and/or pump inlet.
DO NOT
use hot water, use cold water only.
NEVER turn water supply off while pressure washer engine is running or
damage to pump will result.
DO NOT
stop spraying water for more than two minutes at a time. Pump
operates in bypass mode when spray gun trigger is not pressed. If pump is
left in bypass mode for more than two minutes internal components of the
pump can be damaged.
If you do not understand these precautions, please call
1-866-4SIMONIZ
(1 866 474 6664)
.
11- ENG
A08989
HOW TO USE DUAL
DETERGENT INJECTION
SYSTEM
NOTE: Use only soaps and cleaning
solutions designed for pressure
washer use. Do not use bleach.
To apply cleaning solutions:
1. Make sure cleaning solution
tanks are assembled and all
hoses are connected.
2. Turn detergent selection dial
arrow to the down (off) position
as shown in Fig. 12.
3. Fill cleaning solution tanks with
desired cleaning solution. Each
tank holds approximately 1 1/4
gallons. NOTE: The cleaning
solution/water ratio is 7:1, for
every 7 gallons of water pumped,
1 gallon of cleaning solution will
be used.
Never fill cleaning
solution tanks
with gasoline or other flammable
solvent.
4. Turn detergent selection
dial toward tank with desired
cleaning solution. (see Fig. 13)
Detergent selection dial
Tank to
be used
5. Set multi-adjustable nozzle to
low pressure setting. See How
To Use Spray Wand paragraph in
this section.
6. After use of cleaning solution
the detergent injection system
MUST be rinsed, follow the
instructions in the Shutting
Down paragraph after each
use.
NOTE: Cleaning solutions will not
siphon when spray wand is in the high
pressure setting.
DUAL DETERGENT INJECTION
SYSTEM SOLUTION TIPS
1. Each tank may be filled with
different cleaning solutions
depending on the task to be
performed. Example: deck and
driveway. Fill one tank with deck
cleaning solution and the other
with driveway cleaning solution.
Clean the deck with the deck
cleaning solution. When finished
with the deck, simply turn the
detergent selection dial toward
the driveway cleaning solution
and clean the driveway.
2. a. If only one cleaning solution
is being used, both tanks
may be filled with the same
solution to double the
capacity.
b. If only one cleaning solution
is being used, the second
tank may be filled with
clean water to conveniently
rinse the detergent injection
system after use.
Fig. 12
Fig. 13
12- ENG
A08989
STARTING
Prior to starting, refer to your
Engine Owner's manual for proper
starting procedures.
1. In a well-ventilated outdoor area add
fresh, high-quality, unleaded gasoline
with a pump octane rating of 86 or
higher. Do not overfill. Wipe up spilled
fuel before starting the engine. Refer
to Engine Owner's Manual for correct
procedure.
2. Check engine oil level.
See
Engine Owner's Manual for correct
procedure. NOTE: There will be a
slight amount of oil in the engine
from factory testing.
3. Verify the filter screen is in water
inlet of pump. (see Fig. 14)
NOTE: Cone side faces out.
4. Connect
water supply to pump
inlet (see Fig. 15). NOTE: Water
supply must provide a minimum of
5 gallons per minute at 20 PSI.
5. Connect high pressure hose to
pump outlet. (see Fig. 15)
6. If applying a cleaning solution,
see How To Use the Dual
Cleaning Solution System in
Operation section of this manual.
7. Turn water supply on.
NOTE: Failure to do so could
cause damage to the pump.
Filter screen
SHUTTING DOWN
1. After use of cleaning solution
the detergent injection system
MUST be rinsed in order to
prevent pump damage caused
by solution buildup. The warranty
will not cover pumps that are
damaged because the dualdetergent injection system was not
properly rinsed.
To rinse injection system
using
injection system rinsing hose
a. Remove cleaning solution hose
from detergent injection system
barb fitting. (see Fig. 16)
Fig. 14
Fig. 16
8. Start engine.
See Engine
Owner's Manual for correct
procedure.
NOTE: When engine
rope is pulled, pressure starts
building in the gun. If the engine
does not start after two pulls,
pull the gun trigger to relieve this
pressure.
9. Depress trigger on gun to
start water flow.
NOTE: Stand
on a stable surface and grip
gun/spray wand firmly with both
hands. Expect the gun to kick
when triggered.
10. Release trigger to stop water
flow.
11. Adjust spray for the task
being
performed by changing quick
connect nozzle. See How To Use
Spray Wand instructions in this
section.
High-pressure
hose hook-up
Water supply
Fig. 15
13- ENG
A08989
b. Push detergent injection system
rinsing hose onto the detergent
injection system barbed fitting.
(see Fig. 17)
c. Place other end of detergent
injection system rinsing hose
into container of clean water and
depress trigger to draw at least
1 gallon of clean water through
detergent injection system to rinse
system thoroughly.
d. Before reconnecting cleaning
solution hose to detergent
injection system barb fitting, make
sure that any remaining cleaning
solution has been completely
drained from the cleaning solution
hose.
To rinse detergent injection system
using cleaning solution system tank
a. Turn detergent selection dial
arrow to the down (off) position.
(see Fig. 18)
b. Fill one of the cleaning solution
system tanks with clean water.
c. Turn
detergent selection dial
toward tank with clean water.
(see Fig. 19)
d. Depress trigger to draw clean
water through injection system to
rinse system thoroughly.
2. Turn engine off. See Engine
Owner’s Manual.
NOTE: NEVER
turn the water off with the engine
running.
3. Turn water supply off.
4. Pull trigger on spray gun to
relieve any water pressure in
hose or spray gun.
5. See Storage section in this
manual for proper storage
procedures. NOTE:
Cleaning
solution must be removed from
cleaning solution tanks if storing
unit longer than 30 days, see
Storage section for correct
procedure.
Detergent selection dial
Tank to
be used
Fig. 17
Fig. 18
Fig. 19
14- ENG
A08989
1. Shut off the pressure washer
and turn off the water supply.
2. Disconnect spark plug wire
to
ensure the unit will not start while
performing maintenance.
3. Pull trigger on gun handle
to
relieve any water pressure.
4. Disconnect the wand from the
gun.
5. Remove the nozzle from the end
of the wand with the 2mm hex
key provided as shown in Fig. 20.
6. Clean the nozzle using the
nozzle cleaner provided or a
straightened paper clip. Insert
into the nozzle end and work
back and forth until obstruction is
removed. (see Fig. 21)
7. Direct water supply into nozzle
end to backflush loosened particles
for 30 seconds. (see Fig. 22)
8. Reconnect spark plug wire
9. Reassemble the nozzle to
the wand. Tighten securely to
prevent leaks.
10. Reconnect wand to gun
and
turn on water supply.
11. Start pressure washer
and
place wand into high pressure
setting to test.
MAINTENANCE
NOZZLE CLEANING
If the nozzle becomes clogged
with foreign matter, such as dirt,
excessive pressure may develop. If
the nozzle becomes partially clogged
or restricted, the pump pressure will
pulsate. Clean the nozzle immediately
using the nozzle kit supplied and the
following instructions:
When performing
maintenance, you
may be exposed to hot surfaces,
water pressure, or moving parts
that can cause serious injury or
death!
B
EFORE P ERFORM ING ANY M AINTENANCE
OR RE PAIR, DISCONNE CT SP ARK P LUG
WIRE, LET ENGINE COOL AND RE LE A SE
ALL W ATE R P RESSURE. THE ENGINE
CONTAINS flA M M ABLE FUE L. DO NOT
SM OKE OR W ORK NEAR OP EN flA M E S
WHILE P ERFORM ING M AINTE NANCE.
To ensure efficient operation and
longer life of your pressure washer, a
routine maintenance schedule should
be prepared and followed. If the
pressure washer is used in unusual
conditions, such as high-temperatures
or dusty conditions, more frequent
maintenance checks will be required.
ENGINE
Consult the Engine Owner's
Manual for the manufacturer's
recommendations for any and all
maintenance.
Fig. 20
Fig. 21
Fig. 22
PUMP
The pump on this unit is
maintenance free and requires no oil.
If there is a problem with the pump
call 1-866-4SIMONIZ (1 866 474 6664).
15- ENG
A08989
HOW TO CLEAN THE WATER
INLET FILTER
This screen filter should be checked
periodically and cleaned if necessary.
1. Remove
filter
by
grasping
end and
removing it
from water
inlet of pump
as shown in Fig. 23.
Filter Screen
1. Obtain a funnel, 6 oz. of RV*
antifreeze, and 16–36" of garden
hose with a male hose connector
attached to one end.
Use only RV
antifreeze. Any
other antifreeze is corrosive and
can damage pump.
STORAGE
ENGINE
Consult the Engine Owner's
Manual for the manufacturer's
recommendations for storage.
2. Disconnect spark plug wire.
3. Connect a hose to water supply
inlet of pump.
4. Add RV* antifreeze to hose as
shown in Fig. 24.
5. Pull engine starter rope slowly
several times until antifreeze
comes out of high pressure hose
connection of pump.
6. Remove hose from water supply
inlet.
7. Reconnect spark plug wire.
*Windshield washer fluid may also be
used
PUMP
The manufacturer recommends using
a pump protector/winterizer when
storing the unit for more than 30 days
and/or when freezing temperatures
are expected. If a pump protector/
winterizer is not available, RV*
antifreeze needs to be run through the
pump as outlined in the steps below.
NOTE: Using a pump protector/
winterizer or RV* antifreeze is to
provide proper lubrication to the
internal seals of the pump regardless
of temperature or environment.
Fig. 23
Fig. 24
2. Clean filter by flushing it with
water on both sides.
3. Re-insert filter
into water inlet
of pump. NOTE: Cone side faces
out.
NOTE: Do not operate pressure
washer without filter properly installed.
16- ENG
A08989
HOW TO DRAIN THE DUALDETERGENT INJECTION TANKS
1. Turn detergent selection dial to
the down (off) position.
(See Fig. 25)
2. Remove cleaning solution hose
at detergent injection system
(see Fig. 26a) and pull through
rear shroud (see Fig. 26b).
3. Place end of cleaning solution
hose into a suitable container to
drain cleaning solution. (See Fig.
27)
4. Turn detergent selection dial
toward tank to be drained.
5. Repeat steps 3-4 to drain second
tank.
6. Turn detergent selection dial to
the down (off) position.
7. Fill tanks with clean water.
8. Turn detergent selection dial
toward tank and drain water from
tank. Repeat on second tank.
NOTE: This will rinse cleaning
solution tanks.
9. Feed cleaning solution hose
between shroud and wheel
bracket making sure it is routed
over the axle as shown in Fig.
28a and 28b. Reconnect cleaning
solution hose to detergent/
cleaning solution injector for
future use.
Axle
Hose
Fig. 27
Fig. 28a
Fig. 28b
Detergent selection dial
Fig. 25
Fig. 26a
Fig. 26b
PRESSURE WASHER
1. Drain all water from high
pressure hose, coil it, and store
it in cradle of the pressure
washer handle.
2. Drain all water from spray gun
and wand by holding spray gun
in a vertical position with nozzle
end pointing down and squeezing trigger.
17- ENG
A08989
TROUBLESHOOTING GUIDE
PROBLEM
Engine will
not start (see
Engine Manual
for further
engine
troubleshooting)
No or low
pressure
(initial use)
CAUSE
CORRECTION
No fuel.
Add Fuel.
Pressure builds up after two pulls
on the recoil starter or after initial
use.
Squeeze gun trigger to relieve
pressure.
Spark plug wire not attached. Attach spark plug wire.
Spray wand not in high pressure. See How to Use Spray Wand
instructions in the Operation
Section.
Low water supply.
Water supply must be at least 5
GPM @ 20 PSI.
Leak at high pressure hose fitting.
Repair leak. Apply sealant tape
if necessary.
Nozzle obstructed.
See Nozzle Cleaning instructions
in the Maintenance section.
Water filter screen clogged. Remove and clean filter.
Air in hose.
Turn off the engine, then the
water supply. Disconnect the
water supply from the pump inlet
and turn the water supply on
to remove all air from the hose.
When there is a steady stream
of water present, turn water
supply off. Re-connect water
supply to pump inlet and turn on
water supply. Squeeze trigger to
remove remaining air
High pressure hose is too long.
Use high pressure hose under
100'.
Choke lever in the "Choke"
position on a "hot" engine or an
engine that has been exposed to
thermal heat for a long period of
time.
Move choke lever to the "No
Choke" position.
Choke lever in the "Choke" position. Move choke lever to the "No
Choke" position.
Choke lever in the "No Choke"
position.
Move choke lever to the "Choke"
position.
Throttle control lever is not in the
"Fast" position.
Move throttle control lever to the
"Fast" position.
18- ENG
A08989
Water
leaking at
pump
Water leaking
at gun/
spray wand
connection
No or low
pressure
(after period
of normal
use)
PROBLEM
CAUSE
CORRECTION
Spray wand not in low pressure.
See How to Use Spray Wand
paragraph in the Operation
Section.
Clean filter.
Detergent/cleaning solution too
thick.
Dilute detergent/cleaning solution.
Detergent/cleaning solution should
be the same consistency as water.
Pressure hose is too long
Lengthen water supply hose
instead of high pressure hose.
Detergent/cleaning solution build
up in detergent injection system.
Have parts cleaned or replaced
by certified mechanic.
Worn seal or packing
Call: 1 866 474 6664
Worn or obstructed valves.
Call: 1 866 474 6664
Worn unloader piston.
Call: 1 866 474 6664
Check and replace.
Loose hose connection.
Loose connections.
Tighten.
Piston packings worn.
Call: 1 866 474 6664
Worn or broken o-rings.
Call: 1 866 474 6664
Pump head or tubes damaged
from freezing.
Call: 1 866 474 6664
Will not draw
detergent/
cleaning
solution
Filter on end of detergent injection
system rinsing hose is clogged.
Worn or broken o-ring.
Tighten.
Nozzle obstructed.
See Nozzle Cleaning paragraph in
the Maintenance section for the
correct procedure.
Pump
Pulsates
Screen on end of detergent injection
system rinsing hose not in water
Make sure end of detergent
injection system
rinsing hose is
fully submerged into clean water.
Hoses are not connected.
Make sure all hoses are
connected at valve.
Detergent selection dial is in the
down (off) position or pointed
toward the tank not being uses.
Turn detergent selection dial
toward tank being used.
19- ENG
A08989
NOTES
20- ENG
A08989
WARRANTY
Engine Warranty
The first year of the engine warranty is the responsibility of Briggs & Stratton
®
Corporation. For complete details, please refer to the Briggs & Stratton
®
Operating & Maintenance Instructions.
For the second year of engine warranty, please call
1-866-4SIMONIZ
(1 866 474 6664)
.
Gas Powered Pressure Washer Warranty
This Simoniz product carries a two (2) year repair warranty against defects in
workmanship and materials. This product is not guaranteed against wear or
breakage due to misuse and/or abuse. Hose, gun, wand and accessories carry
a ninety (90) day warranty against defects in workmanship and materials.
The warranty commences on the date of purchase. The warranty herein is
expressly conditioned upon the customer's compliance with all precautions and
instructions contained within the Operator's Manual.
The warranty is void if any devices or accessories, other than those distributed
or recommended by Trileaf Distribution, are attached to or connected with the
equipment in such a manner that the original factory construction is altered.
Warranty is void if repairs are attempted by anyone other than an Authorized
Service Centre. For an Authorized Service Centre nearest you, please call
1-866-4SIMONIZ (1 866 474 6664)
.
This warranty shall not apply to any problem which is due to misuse, neglect,
accident, abuse, improper handling, freezing, normal wear and tear, use of
improper detergents/detergent/cleaning solutions, or non-compliance with
precautions and instructions contained within the Operator's Manual. Warranty
is void if the pressure washer is used for commercial or industrial purposes.
This warranty is non-transferable.
The liability of Trileaf Distribution is limited to repair of the product and/or
replacement of parts and is given to the purchaser in lieu of all other remedies
including incidental and consequential charges. There are no expressed
warranties other than those specified herein.
Briggs & Stratton
is a registered trademark used under licence by Trileaf
Distribution.
Pièce n° A08989 Rév. 0 2004-11-05
IMPORTANT
Vous devez lire toutes les instructions et vous assurer de bien les comprendre
avant d'utiliser le pulvérisateur.
Guide d'utilisation
Table des matières
Définitions des symboles de sécurité . . . .
2
Consignes de sécurité . . . . . . . . . . . . . .2–5
Fiche technique. . . . . . . . . . . . . . . . . . . . . .
6
Contenu de la boîte . . . . . . . . . . . . . . . . . .
6
Instructions d'assemblage . . . . . . . . . . .6–7
Ne retournez pas cet article chez le détaillant.
Si vous avez des questions, composez le 1 866 474-6664.
Utilisation . . . . . . . . . . . . . . . . . . . . . . . .8–13
Entretien. . . . . . . . . . . . . . . . . . . . . . . .14–15
Entreposage . . . . . . . . . . . . . . . . . . . .15–16
Guide de dépannage . . . . . . . . . . . . .17–18
Garantie. . . . . . . . . . . . . . . . . . . . . . . . . . .20
Pulvérisateur haute pression à essence
S2600
Écrivez les renseignements ci-dessous et attachez votre reçu de caisse ici.
Date d'achat : ______________________ N
o
de série : ______________
Pour prolonger la vie utile du pulvérisateur et éviter qu’il surchauffe, NE LE
LAISSEZ PAS tourner au ralenti lorsque vous ne vous en servez pas.
2- FR
A08989
CONSIGNES DE SÉCURITÉ IMPORTANTES
N'utilisez pas le pulvérisateur tant que vous n'avez pas lu
et compris les consignes de sécurité et les instructions
d'utilisation et d'entretien du guide d'utilisation du pulvérisateur et de celui du moteur.
RISQUE D'INCENDIE OU D'EXPLOSION
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
CONSERVEZ CES INSTRUCTIONS
DÉFINITIONS DES SYMBOLES DE SÉCURITÉ
Identifie des situations
dangereuses qui
causeront des blessures corporelles
sérieuses ou la mort.
Identifie des
situations
potentiellement dangereuses qui pourraient
causer des blessures corporelles sérieuses
ou la mort.
Identifie des situations
potentiellement
dangereuses qui pourraient causer des
blessures corporelles mineures.
Lorsqu'utilisé sans
symbole d'alerte,
le mot attention identifie des situations
dangereuses qui pourraient endommager le
pulvérisateur.
Le présent guide contient des renseignements que vous devez bien comprendre pour assurer
VOTRE SÉCURITÉ et LE BON FONCTIONNEMENT DE L'APPAREIL. Veuillez prendre le
temps de lire le guide et portez une attention particulière aux symboles suivants.
• Des objets placés contre le pulvérisateur
ou à proximité de ce dernier peuvent
nuire à la ventilation du moteur et le
faire surchauffer. Les objets en question
pourraient même prendre feu.
• N'utilisez jamais le pulvérisateur dans un
milieu où il y a des broussailles ou des
liquides et des matériaux inflammables.
• La chaleur du silencieux peut
endommager les surfaces peintes,
faire fondre tout matériau sensible à la
chaleur (plastique, caoutchouc, vinyle) et
endommager les plantes.
• Assurez-vous qu'il y a toujours au moins
quatre pieds d'espace libre autour du
pulvérisateur durant l'utilisation.
• L'essence et ses vapeurs peuvent être
enflammées par une cigarette, un arc
électrique, des gaz d'échappement et
certaines pièces chaudes du moteur, telles
que le silencieux.
• Éteignez le moteur du pulvérisateur et
laissez-le refroidir avant de remplir le
réservoir d'essence.
• Soyez prudent lorsque vous remplissez
le réservoir pour éviter les déversements.
Avant de faire démarrer le moteur du
pulvérisateur, éloignez ce dernier de
l'endroit où vous avez rempli le réservoir.
• L'essence se dilate dans le réservoir sous
l'effet de la chaleur, ce qui peut entraîner
un déversement et accroître les risques
d'explosion et d'incendie.
• Laissez toujours au moins 1/2 po
d'espace libre dans le réservoir pour
permettre la dilatation du carburant.
• L'utilisation du pulvérisateur dans un
milieu explosif peut entraîner un incendie.
• Utilisez le pulvérisateur et remplissez le
réservoir dans un endroit bien aéré et
dégagé. Assurez-vous qu'il y a à proximité
un extincteur convenant aux feux
d'essence.
3- FR
A08989
RISQUE D'INTOXICATION PAR INHALATION
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
RISQUE D'INCENDIE OU D'EXPLOSION (suite)
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
RISQUE DE BLESSURES CORPORELLES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
• Du carburant qui n'est pas rangé
adéquatement peut prendre feu. Le
carburant est aussi très dangereux s'il
est manipulé par des enfants ou des
personnes inexpérimentées.
• Conservez le carburant dans un contenant
homologué, et rangez ce dernier dans un
endroit sûr, éloigné du milieu de travail. .
• L'utilisation d'acides, de poisons,
d'insecticides, de produits chimiques
toxiques ou corrosifs et de tout solvant
inflammable avec le pulvérisateur
peut entraîner de sérieuses blessures
corporelles ou même la mort.
• N'utilisez jamais le pulvérisateur pour
vaporiser des liquides inflammables.
N'utilisez le pulvérisateur qu'aux fins pour
lesquelles il est conçu.
• L'inhalation des gaz d'échappement peut
causer de sérieuses blessures ou même
entraîner la mort.
• Utilisez le pulvérisateur dans un endroit
bien aéré. Évitez les endroits clos comme
le garage, le sous-sol, etc.
• N'utilisez jamais le pulvérisateur dans un endroit
où il y a des personnes ou des animaux.
• Certains nettoyants contiennent des
substances qui peuvent causer des lésions
aux yeux, à la peau et aux poumons.
• N'utilisez que des nettoyants conçus pour
les pulvérisateurs, et suivez les instructions
du fabricant. N'utilisez jamais d'eau de
javel ni aucune autre substance corrosive.
• Le jet du pulvérisateur est assez puissant
pour pénétrer la chair humaine et causer
de sérieuses blessures qui pourraient
donner lieu à une amputation. Le liquide
qui fuit du tuyau et des raccords du
pulvérisateur peut aussi pour pénétrer
la chair humaine. NE TRAITEZ JAMAIS
L'INJECTION DU LIQUIDE SOUS LA
PEAU COMME UNE SIMPLE COUPURE.
Consultez un médecin sans tarder !
• Ne mettez jamais les mains devant la
buse du pulvérisateur.
• Ne dirigez jamais le jet du pulvérisateur
vers vous ni vers aucune autre personne.
• Assurez-vous que le tuyau est en bon
état et que les raccords sont bien serrés.
Ne tenez jamais le tuyau ni les raccords
durant l'utilisation.
• Assurez-vous que le tuyau n'entre jamais
en contact avec le silencieux.
• Ne raccordez jamais le tuyau ni les
raccords et ne les débranchez jamais
lorsque l'appareil est sous pression.
• Vous risquez de vous blesser si vous
tentez de démonter ou d'entretenir
le pulvérisateur sans d'abord le
dépressuriser.
• Pour dépressuriser le pulvérisateur,
éteignez le moteur, coupez l'alimentation
en eau et appuyez sur la gâchette de
la lance jusqu'à ce que l'eau cesse de
couler.
• N'utilisez qu'un tuyau et des accessoires
dont la pression nominale est supérieure
à celle du pulvérisateur.
4- FR
A08989
RISQUE DE CHOCS
ÉLECTRIQUES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
RISQUE DE BRÛLURES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
RISQUE DE BRÛLURES
CHIMIQUES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
RISQUE DE DOMMAGES MATÉRIELS ET DE
BLESSURES CORPORELLES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
• N'utilisez jamais le pulvérisateur pour
vaporiser un acide, de l'essence, du
kérosène ni aucune autre substance
inflammable. N'utilisez que des nettoyants
domestiques recommandés pour les
pulvérisateurs.
• Portez des vêtements protecteurs et des
lunettes de sécurité.
• L'utilisation d'acides, de poisons,
d'insecticides, de produits chimiques
toxiques ou corrosifs et de tout solvant
inflammable avec le pulvérisateur
peut entraîner de sérieuses blessures
corporelles ou même la mort.
• Il y a risque de choc électrique si le jet
du pulvérisateur est dirigé vers une prise
de courant ou un interrupteur, ou vers un
appareil sous tension.
• Débranchez tout appareil électrique
avant de le nettoyer et ne dirigez jamais
le jet vers une prise de courant ou un
interrupteur.
• Vous pouvez vous brûler si vous touchez
les surfaces chaudes du système
d'échappement du moteur.
• Durant l'utilisation, assurez-vous de
ne toucher que les commandes du
pulvérisateur. Tenez les enfants à l'écart,
car ils ne pourraient apprécier les dangers
inhérents du pulvérisateur.
• Lorsque vous transportez le pulvérisateur
dans un véhicule ou une remorque, de
l'essence ou de l'huile pourrait fuir et
provoquer un incendie, ou endommager
le tapis et les surfaces peintes et autres
du véhicule. Les vapeurs d'essence
pourraient aussi vous intoxiquer si vous
les respirez.
• Si le système d'alimentation du
pulvérisateur est muni d'une valve
d'arrêt, fermez-la avant de transporter
le pulvérisateur. S'il n'y a pas de valve
d'arrêt, videz le réservoir d'essence
et transportez le carburant dans un
contenant homologué. Pour éviter
qu'une fuite d'huile endommage le
véhicule, mettez un tapis protecteur
sous le pulvérisateur durant le transport.
Sortez le pulvérisateur du véhicule dès
que vous arrivez à destination.
5- FR
A08989
RISQUE DE BLESSURES CORPORELLES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
RISQUE DE LÉSIONS OCULAIRES
CE QUI PEUT SE PRODUIRE
PRÉCAUTIONS À PRENDRE
• N'utilisez jamais d'eau de javel ni aucune
autre substance corrosive.
• Assurez-vous que vous savez comment
utiliser le pulvérisateur et toutes les
commandes.
• Assurez-vous qu'il n'y a pas d'obstacles,
de personnes ni d'animaux domestiques
à l'endroit où vous comptez utiliser le
pulvérisateur.
• N'utilisez pas le pulvérisateur si vous êtes
fatigué ou sous l'influence de l'alcool ou
de la drogue. Demeurez toujours attentif
lorsque vous utilisez le pulvérisateur.
• N'enlevez jamais les dispositifs de sécurité
du pulvérisateur et ne les modifiez jamais
de quelque façon que ce soit.
• N'utilisez pas le pulvérisateur s'il y a des
pièces endommagées ou manquantes
et n'utilisez que des pièces de rechange
identiques.
• Ne laissez jamais le pulvérisateur sans
surveillance pendant qu'il fonctionne.
• N'utilisez le pulvérisateur qu'aux fins pour
lesquelles il est conçu.
• L'utilisation imprudente du pulvérisateur
peut entraîner des blessures corporelles
ou la mort.
• La force du jet donne à la lance un effet
de recul qui est assez fort pour faire
trébucher l'utilisateur et lui faire perdre la
maîtrise de la lance.
• Tenez-vous toujours sur vos deux pieds
et évitez les situations où vous risquez de
perdre l'équilibre.
• N’utilisez pas le pulvérisateur lorsque vous
vous trouvez dans une échelle.
• Tenez fermement la lance des deux mains
de façon à contrer l'effet de recul.
• Si vous ne suivez pas les directives
concernant le démarrage du moteur,
l'effet de recul de ce dernier pourrait
vous blesser.
• Si le moteur ne démarre pas après deux
tentatives, appuyez sur la gâchette de la
lance pour dépressuriser le pulvérisateur.
Tirez doucement sur la corde du lanceur
jusqu'à ce que vous sentiez de la
résistance. Tirez ensuite la corde avec
force pour faire démarrer le moteur.
• La lance du pulvérisateur peut ressembler
à un jouet pour les enfants et piquer leur
curiosité.
• Tenez toujours les enfants éloignés du
pulvérisateur.
• Le jet du pulvérisateur peut briser des
objets et projeter des particules à haute
vitesse.
• Tout objet léger ou non assujetti peut
devenir un projectile dangereux.
• Portez toujours des vêtements protecteurs
et des lunettes de sécurité répondant à la
norme Z87 de l'ANSI.
• Ne pointez jamais la lance vers une autre
personne ou un animal.
• Verrouillez toujours la gâchette de la lance
lorsque cette dernière n'est pas utilisée.
• Ne bloquez jamais la gâchette en position
enfoncée.
6- FR
A08989
Cadre sur roues avec
moteur et système
de nettoyage à deux
réservoirs
Poignée
Sac de pièces
Tuyau haute pression
Tuyau de
rinçage du
système
d’injection
de détergent
Huile
moteur
Pistolet
Lance à réglages multiples
Panneau d’accessoires
CONTENU DE LA BOÎTE
3. Raccordez la lance au pistolet et
serrez-la bien (voir fig. 3).
4. Branchez le tuyau haute pression au
pistolet et serrez-le bien (voir fig. 4).
INSTRUCTIONS D'ASSEMBLAGE
Clé hexagonale
et outil de
nettoyage
Guides d'utilisation (non montrés)
1. Retirez les réservoirs de solution
nettoyante du cadre de l’appareil.
Faites glisser les réservoirs vers le haut
en les éloignant du cadre (voir la fig. 1).
2. Placez la poignée sur le cadre, défaites
les boutons-pression et faites glisser la
poignée sur le cadre jusqu’à ce que les
boutons-pression s’enclenchent (voir la
fig. 2).
Fig. 1
Fig. 2
Fig. 3
Fig. 4
FICHE TECHNIQUE
Unités d’efficacité de nettoyage 5 460
Pression d’eau (lb/po²) 2 600
Débit d’eau (gal/min) 2,1
Moteur Briggs & StrattonMD 6,5 HP
Pompe Radiale sans entretien
Modèle : S2600 (39-8671-4)
7- FR
A08989
5. Pour monter le panneau
a. Retirez les vis de la partie
supérieure de la poignée
(voir la fig. 5).
b. Desserrez rainures du panneau
d’accessoires sur les vis
desserrées de la partie inférieure
et faites glisser le panneau pour
le mettre en Desserrez les vis de
la partie inférieure de la poignée.
c. Placez les rainures du panneau
d’accessoires sur les vis
desserrées de la partie inférieure
et faites glisser le panneau pour
le mettre en place.
d. Posez les vis (retirées plus
tôt) dans les trous de la partie
supérieure pour fixer le panneau
d’accessoires à la poignée.
Évitez de trop serrer les vis.
6.
Replacez les réservoirs de solution
nettoyante. Inclinez les réservoirs de
solution nettoyante vers le moteur,
faites-les glisser sur la poignée et
enclipsez-les (voir les fig. 6a et 6b).
7. Fixez le tuyau de solution nettoyante
au raccord cannelé de la valve de
régulation se trouvant à l’arrière de
l’appareil (voir la fig. 7).
8. Mettez l'huile moteur (fournie) dans
le carter du moteur en suivant les
instructions du fabricant du moteur
(fournies avec le moteur).
REMARQUE : il y a déjà un peu d'huile
dans le carter pour permettre l'essai du
pulvérisateur en usine.
REMARQUE : la pompe de ce
pulvérisateur ne requiert aucun entretien
ni aucune huile. Si la pompe ne fonctionne
pas bien, communiquez avec le service à la
clientèle en composant le 1 866 474-6664.
Fig. 6a
Fig. 6b
Fig. 7
Desserrer
Retirer
Vis
Fig. 5
8- FR
A08989
PRINCIPAUX COMPOSANTS
D'UN PULVÉRISATEUR
Pompe haute pression (située dans
le carter) : accroît la pression de
l’alimentation en eau.
Moteur : entraîne la pompe haute
pression.
Tuyau haute pression : conduit l'eau
pressurisée de la pompe au pistolet.
Pistolet : se branche à la lance et
commande le débit et la force du jet.
Lance à réglages multiples :
permet
à l'utilisateur de régler la pression et la
forme du jet (plus de détails à la section
Utilisation de la lance).
Tuyau de rinçage du système
d’injection de détergent (non montré) :
rince le système d’injection de détergent
après usage d’une solution nettoyante.
dispositif d’injection de détergent
double : selon le nettoyage à effectuer,
passez d’une solution nettoyante à une
autre en faisant tout simplement tourner le
cardran de sélection de détergent.
Dispositif
d’injection
de détergent
double
UTILISATION
Servez-vous de l'illustration ci-dessous pour vous familiariser avec les diverses
commandes du pulvérisateur. Conservez le guide d'utilisation de façon à
pouvoir le consulter au besoin
PRINCIPAUX COMPOSANTS
DU MOTEUR
Consultez le guide d'utilisation du moteur
pour connaître l'emplacement et la
fonction des diverses commandes du
moteur.
Commande d’étrangleur : ouvre et
ferme le volet d’air du carburateur.
Manette des gaz : commande la vitesse
du moteur.
Poignée du lanceur : sert à faire démarrer
le moteur.
Fig. 8
Pompe haute
pression
(située
dans le carter)
Moteur
Tuyau
haute
pression
Pistolet
Lance à
réglages
multiples
9- FR
A08989
UTILISATION DE LA LANCE
La lance permet de changer le réglage
de la pression. Le jet haute pression est
conçu pour nettoyer et rincer, et le jet
basse pression est idéal pour appliquer le
détergent sur la surface.
Pour éviter
les blessures
corporelles, assurez-vous que le jet
n'entre pas en contact avec la peau, les
yeux ou un animal domestique lorsque
la lance est réglée au jet haute pression.
Risque de
blessures
corporelles. Ne dirigez jamais le jet vers
des personnes.
Pour régler la lance au jet haute pression,
tirez la buse vers vous (voir fig. 9).
La diffusion du jet peut être réglée de 0 à
40° en tournant la buse de la lance
(voir fig. 10a et 10b). Il y a sur la buse des
repères pour faciliter le réglage.
Pour régler la lance au jet basse pression,
poussez la buse vers le bout de la lance
(voir fig. 11).
TERMINOLOGIE
Lb/po2 : (livre par pouce carré) unité
de mesure de la pression d'eau ; aussi
utilisée pour quantifier la pression d'air et
la pression hydraulique.
Gal/min : (gallons par minute) unité de
mesure du débit d'eau.
UEN : (unité d'efficacité de nettoyage)
correspond au nombre de gallons par
minute multiplié par la pression en lb/po2.
Mode d'évitement : fait recirculer l'eau
dans la pompe lorsque la gâchette n'est
pas enfoncée
Il est recommandé
de ne pas laisser
tourner le moteur du pulvérisateur
pendant plus de deux minutes d'affilée
lorsque la gâchette du pistolet n'est
pas enfoncée, car la pompe pourrait
surchauffer et être endommagée.
Système d'injection de détergent :
mélange du détergent à l'eau pour
accroître l'efficacité du nettoyage.
Alimentation en eau : tout pulvérisateur
doit être alimenté par une source d'eau
dont la pression est d'au moins 20 lb/po
2
et le débit d'au moins 5 gal/min.
CARACTÉRISTIQUES DU
PULVÉRISATEUR
RÉGLAGE DE LA PRESSION
La pression de sortie du pulvérisateur
est réglée à l'usine pour assurer un
rendement optimal. Si vous désirez réduire
la pression, procédez comme suit :
1. Éloignez le bout de la lance de la
surface à nettoyer. Plus il y a d'écart
entre la lance et la surface, moins il y
a de pression sur la surface.
2. Tournez la buse au bout de la
lance pour produire un jet en
éventail. Plus le jet est large, moins il
y a de pression.
NE TENTEZ
JAMAIS
d'accroître la pression à la pompe, car
vous risqueriez de l'endommager.
Fig. 9
Fig. 10a Fig. 10b
Fig. 11
Haute
pression
Jet en éventail de 40°
Jet concentré
Basse
pression
10- FR
A08989
Le jet produit par
le pulvérisateur
est assez puissant pour endommager
les surfaces en bois et en verre, la
carrosserie et les garnitures de véhicule,
ainsi que les fleurs et les arbustes.
Avant de tenter de nettoyer une surface,
assurez-vous qu'elle est assez robuste
pour résister à la force du jet.
ASSUREZ-VOUS DE LIRE ET DE BIEN COMPRENDRE LES MISES EN
GARDE SUIVANTES AVANT D'UTILISER LE PULVÉRISATEUR.
Pour éviter les blessures corporelles, assurez-vous que le jet n'entre
pas en contact avec la peau, les yeux ou un animal domestique
lorsque la lance est réglée au jet haute pression.
Le jet du pulvérisateur est assez puissant pour pénétrer la chair humaine et causer de
sérieuses blessures, qui pourraient donner lieu à une amputation. Le liquide qui fuit du
tuyau et des raccords du pulvérisateur peut aussi pour pénétrer la chair humaine.
NE
TRAITEZ JAMAIS L'INJECTION DU LIQUIDE SOUS LA PEAU COMME UNE SIMPLE
COUPURE. Consultez un médecin sans tarder !
NE REMPLISSEZ JAMAIS le réservoir à essence lorsque le
moteur est chaud et ne fumez jamais durant le remplissage.
NE REMPLISSEZ JAMAIS le réservoir au complet. Laissez toujours au moins 1/2
po d'espace libre dans le réservoir pour permettre la dilatation du carburant. Si vous
répandez de l'essence sur le moteur ou le pulvérisateur, essuyez-la sans tarder.
NE FAITES JAMAIS FONCTIONNER LE PULVÉRISATEUR à l'intérieur ni dans un
endroit clos. Les gaz d'échappement contiennent du monoxyde de carbone, un gaz
mortel qui n'a pas d'odeur.
NE TRANSPORTEZ JAMAIS le pulvérisateur pendant que le moteur tourne. Éteignez le
moteur et laissez-le refroidir avant de transporter le pulvérisateur.
NE LAISSEZ JAMAIS les tuyaux entrer en contact avec le silencieux ni aucune autre
pièce chaude du moteur. Les dommages aux tuyaux qui sont causés par le contact
avec les pièces chaudes du moteur ne sont pas couverts par la garantie.
NE TIREZ JAMAIS sur le tuyau haute pression pour déplacer le
pulvérisateur, sans quoi vous risquez d'endommager le tuyau ou
le raccord de l'orifice d'aspiration de la pompe.
N'UTILISEZ JAMAIS le pulvérisateur avec de l'eau chaude. Utilisez seulement de
l'eau chaude.
NE COUPEZ JAMAIS l'alimentation en eau pendant que le pulvérisateur fonctionne,
sans quoi vous endommagerez la pompe.
ÉTEIGNEZ LE MOTEUR si vous devez cesser de vaporiser pendant plus de deux
minutes d'affilée. La pompe est en mode d'évitement lorsque la gâchette n'est pas
enfoncée et certains composants internes de la pompe peuvent être endommagés
lorsque la pompe demeure en mode d'évitement pendant plus de deux minutes d'affilée.
Si vous ne comprenez pas les mises en garde ci-dessus, composez le 1 866 474-6664.
11- FR
A08989
UTILISATION DU DISPOSITIF
D’INJECTION DE DÉTERGENT
DOUBLE
REMARQUE : utilisez uniquement des
savons et des solutions nettoyantes conçus pour les pulvérisateurs. N’utilisez pas
de javellisant.
Pour appliquer des solutions nettoy-
antes :
1. Assurez-vous que les réservoirs
de solution nettoyante sont bien
montés et que tous les tuyaux sont
branchés.
2. Faites tourner le cadran de
sélection de détergent jusqu’à
ce que la flèche se trouve à la
position du bas (fermée) comme le
montre la fig. 12.
3. Remplissez les réservoirs avec la
solution nettoyante voulue. Chaque
réservoir contient environ 1 1/4
gallon. REMARQUE : le rapport
entre la solution nettoyante et l’eau
est de 7 pour 1, c’est-à-dire que
l’appareil pompe sept gallons d’eau
pour chaque gallon de solution
nettoyante utilisé.
Ne remplissez jamais
les réservoirs de
solution nettoyante avec de l’essence ni
avec d’autres solvants inflammables.
4. Faites tourner le bouton de la
valve de régulation en direction
du réservoir contenant la solution
nettoyante voulue (voir la fig. 13).
Bouton de la valve
de régulation
Réservoir
à utiliser
5. Placez la lance à réglages multiples
à la position de basse pression.
Reportez-vous à la section sur
l’utilisation de la lance de cette
section.
6. Après avoir utilisé une solution
nettoyante, le système d’injection
de détergent DOIT être rincé.
Suivez les instructions d’arrêt de
l’appareil après chaque utilisation.
REMARQUE : aucune solution nettoyante
n’est aspirée lorsque la lance se trouve à la
position de haute pression.
CONSEILS D’UTILISATION DU
DISPOSITIF D’INJECTION DE
DÉTERGENT DOUBLE
1. Chaque réservoir peut être rempli
d’une solution nettoyante différente
selon la tâche à effectuer. Par
exemple, pour le nettoyage d’une
terrasse et d’une entrée, remplissez
un réservoir d’une solution nettoyante
pour terrasse et l’autre, d’une solution
nettoyante pour entrée. Nettoyez
la terrasse en utilisant la solution
nettoyante pour terrasse. Ensuite,
faites tourner le cadran de sélection
de détergent en direction de la
solution nettoyante pour entrée et
nettoyez l’entrée.
2. a. Si vous utilisez une seule
solution nettoyante, vous pouvez
remplir les deux réservoirs de
cette solution pour doubler la
capacité.
b. Si vous utilisez une seule
solution nettoyante, vous pouvez
remplir d’eau propre le second
réservoir pour faciliter le rinçage
du système d’injection de
détergent après usage.
Fig. 12
Fig. 13
12- FR
A08989
ARRÊT DU PULVÉRISATEUR
1. Après avoir utilisé une solution
nettoyante, le système d’injection
de détergent DOIT être rincé, afin
de prévenir les dommages à la pompe
causés par une accumulation de
solution. La garantie ne s’applique pas
si la pompe est endommagée à la suite
d’un rinçage non approprié du système
d’injection de détergent double.
Pour rincer le système d’injection
à l’aide du tuyau de rinçage du
système d’injection
a. Retirez le tuyau du réservoir de
solution nettoyante du raccord
cannelé du système d’injection de
détergent (voir la fig. 16).
Fig. 16
6. Si vous appliquez une solution
nettoyante, reportez-vous à la
section sur l’utilisation du système
d’injection double de ce guide.
7. Ouvrez l'alimentation en eau.
REMARQUE : l'alimentation en eau
doit toujours être ouverte lorsque le
pulvérisateur fonctionne, sans quoi vous
risquez d'endommager la pompe.
8. Faites démarrer le moteur.
Consultez le guide d'utilisation du
moteur pour connaître la marche à
suivre.
REMARQUE : la pression commence à
augmenter dès que vous tirez sur la corde
du lanceur. Si le moteur ne démarre pas
après deux tentatives, appuyez sur la
gâchette du pistolet pour dépressuriser le
système.
9.
Appuyez sur la gâchette pour
entamer le nettoyage. REMARQUE :
tenez-vous sur une surface stable et
tenez la lance des deux mains. Vous
sentirez l'effet de recul de la lance.
10. Relâchez la gâchette pour
interrompre le nettoyage.
11. Réglez la buse de la lance en
fonction du type de nettoyage. Pour
plus de détails à ce sujet, consultez la
section Utilisation de la lance.
UTILISATION DU
PULVÉRISATEUR
Avant de tenter de faire démarrer le
moteur, consultez le guide d'utilisation
du moteur pour connaître la marche à
suivre.
1. Dans un endroit bien aéré à l'extérieur,
versez dans le réservoir de l'essence
sans plomb de qualité dont l'indice
d'octane est d'au moins 86. Faites
attention de ne pas en mettre trop.
Essuyez toute éclaboussure avant de
faire démarrer le moteur. Consultez le
guide d'utilisation du moteur pour plus
de détails à ce sujet.
2. Vérifiez le niveau d’huile du moteur.
Consultez le guide d’utilisation du
moteur pour plus de détails à ce
sujet. REMARQUE : le moteur
contient une petite quantité d’huile
provenant des tests effectués à
l’usine.
3.
Assurez-vous que la grille de
filtration est installée dans l’orifice
d’aspiration de la pompe
(voir la fig. 14). REMARQUE : la
face conique doit être orientée vers
l’extérieur.
4. Branchez le tuyau d'alimentation
en eau à l'orifice d'aspiration de la
pompe (voir fig. 15). REMARQUE : la
source d'eau doit avoir une pression
d'au moins 20 lb/po2 et un débit d'au
moins 5 gal/min.
5. Branchez le tuyau haute pression à
l'orifice de sortie de la pompe.
Fig. 14
Grille de filtration
Fig. 15
Alimentation en eau
Raccord du
tuyau haute
pression
13- FR
A08989
b.
Poussez le tuyau de rinçage du
système d’injection de détergent
dans le raccord cannelé du système
d’injection de détergent (voir la fig. 17).
c. Placez l’autre extrémité du tuyau de
rinçage du système d’injection de
détergent dans le réservoir d’eau
propre et appuyez sur la détente pour
faire circuler au moins un gallon d’eau
propre dans le système d’injection de
détergent pour le rincer à fond.
d. Avant de rebrancher le tuyau du
réservoir de solution nettoyante
au raccord cannelé du système
d’injection de détergent, assurez-vous
qu’il ne reste plus aucune solution
nettoyante dans le tuyau du réservoir.
Pour rincer le système d’injection de
détergent en utilisant le réservoir de
solution nettoyante
a.
Faites
cadran de sélection de
détergent
jusqu’à ce que la flèche se
trouve à la position du bas (fermée) (voir
la fig. 18).
b. Remplissez d’eau propre un des
réservoirs de solution nettoyante.
c. Faites tourner le
cadran de sélection
de détergent
en direction du réservoir
contenant de l’eau propre (voir la fig. 19)
d. Appuyez sur la détente pour faire
circuler de l’eau propre dans le
système d’injection afin de le rincer à
fond.
2. Éteignez le moteur. Reportez-vous
au guide d’utilisation du moteur.
REMARQUE : NE COUPEZ JAMAIS
la source d’eau pendant que le
moteur tourne.
3. Coupez la source d’eau.
4. Appuyez sur la détente du pistolet
pour relâcher toute pression.
5. Reportez-vous à la section
d’entreposage de ce guide pour
connaître les mesures d’entreposage
appropriées. REMARQUE : toute
solution nettoyante doit être retirée
des réservoirs si le pulvérisateur
est entreposé pendant plus de 30
jours. Reportez-vous à la section
d’entreposage pour connaître la
procédure à suivre.
Bouton de la valve de régulation
Réservoir
à utiliser
Fig. 17
Fig. 18
Fig. 19
14- FR
A08989
1. Éteignez le moteur du pulvérisateur
et coupez l'alimentation en eau.
2. Débranchez le fil d'allumage de
la bougie pour vous assurer que le
moteur ne peut démarrer durant le
nettoyage de la buse.
3. Appuyez sur la gâchette du pistolet
pour dépressuriser le système.
4. Débranchez la lance du pistolet.
5. Enlevez la buse de la lance avec la
clé hexagonale de 2 mm (voir fig. 20).
6. Nettoyez la buse en enfonçant l'outil
de nettoyage fourni dans le trou pour
dégager l'obstruction. Vous pouvez
aussi utiliser un trombone déplié (voir
fig. 21).
7. Rincez la buse avec le tuyau
d'arrosage pendant 30 secondes
pour dégager les obstructions (voir
fig. 22).
8. Rebranchez le fil d'allumage de la
bougie.
9. Réinstallez la buse sur la lance en
serrant bien pour éviter les fuites.
10. Rebranchez la lance au pistolet et
rétablissez l'alimentation en eau.
11. Faites démarrer le pulvérisateur
et
réglez la lance au jet haute pression
pour en faire l'essai.
NETTOYAGE DE LA BUSE
Si la buse est bouchée par de la saleté,
la pression dans le système risque de
devenir excessive. Lorsque la buse
est partiellement bouchée, la pompe
produira des pulsations. Dans un tel cas,
nettoyez la buse sans tarder en utilisant
le nécessaire de nettoyage inclus et en
suivant les instructions ci-dessous :
Fig. 20
Fig. 21
Fig. 22
ENTRETIEN
En
entretenant
votre pulvérisateur, vous pourriez
vous brûler en touchant des surfaces
chaudes ou être blessé par de l'eau
pressurisée ou des pièces mobiles du
moteur.
Avant de procéder à l'entretien,
débranchez le fil d'allumage de la
bougie, laissez refroidir le moteur
et dépressurisez complètement le
système. Le moteur contient du
carburant très inflammable. Ne fumez
jamais près du moteur et gardez toute
flamme nue à l'écart.
Pour assurer le bon fonctionnement
de votre pulvérisateur, vous devez
l'entretenir régulièrement. Évidemment,
si le pulvérisateur est utilisé dans des
conditions particulièrement difficiles,
comme dans un milieu très chaud ou
très poussiéreux, il devra être nettoyé et
entretenu plus souvent.
MOTEUR
Pour plus de détails sur les
recommandations du fabricant quant à
l'entretien du moteur, consultez le guide
d'utilisation du moteur.
POMPE
La pompe de votre pulvérisateur ne
requiert aucun entretien ni aucune huile.
Si la pompe ne fonctionne pas bien,
composez le 1 866 474-6664.
15- FR
A08989
NETTOYAGE DE LA GRILLE DE
FILTRATION À EAU
La grille de filtration doit être vérifiée
régulièrement et nettoyée au besoin. Voici
comment procéder :
1. Enlevez la
grille en
saisissant son
extrémité et
en la retirant
de l’orifice
d’aspiration
de la pompe,
comme le montre la fig. 23
Fig. 23
Grille de filtration
2. Nettoyez la grille en la rinçant à l'eau
des deux côtés.
3. Réinstallez la grille dans l’orifice
d’aspiration de la pompe.
REMARQUE : la face conique doit
être orientée vers l’extérieur.
PUMP
Il est recommandé d'utiliser un produit
d'hivérisation pour pompe si vous
comptez ne pas utiliser le pulvérisateur
pendant plus de 30 jours ou que la
température risque de descendre sous
le point de congélation. Si vous ne
pouvez pas vous procurer de produit
d'hivérisation, utilisez de l'antigel pour
véhicule récréatif*.
REMARQUE : le produit d'hivérisation
ou l'antigel pour véhicule récréatif* sert
à lubrifier les joints d'étanchéité de la
pompe, peu importe la température ou les
conditions du milieu.
1. Vous aurez besoin d'un entonnoir,
de six onces d'antigel pour véhicule
récréatif* et d'un tuyau d'arrosage
d'environ 36 po avec un raccord
mâle à une extrémité.
N'utilisez que
de l'antigel pour
véhicule récréatif, car les propriétés
corrosives des autres types d'antigel
pourraient endommager la pompe.
ENTREPOSAGE
MOTEUR
Reportez-vous au guide d'utilisation du
moteur pour connaître les recommandations
du fabricant à cet égard.
2. Débranchez le fil d'allumage de la
bougie.
3. Branchez le tuyau d'arrosage
à
l'orifice d'aspiration de la pompe.
4. Versez l'antigel dans le tuyau tel
qu'illustré à la figure 24.
5. Tirez lentement sur le lanceur
jusqu'à ce que de l'antigel sorte du
trou de refoulement.
6. Dévissez le tuyau d'arrosage
de
l'orifice d'aspiration de la pompe.
7. Rebranchez le fil d'allumage de la
bougie.
* Vous pouvez aussi utiliser du liquide de
lave-glace.
Fig. 24
16- FR
A08989
VIDANGE DES RÉSERVOIRS
DU SYSTÈME D’INJECTION DE
DÉTERGENT DOUBLE À DÉBIT
VARIABLE
1. Faites tourner le bouton de la valve
de régulation jusqu’à la position du
bas (fermée) (voir la fig. 25).
2. Retirez le tuyau de solution
nettoyante du système d’injection
de détergent (voir la fig. 26a) et tirez
dessus pour le placer à l’arrière du
carter de l’appareil (voir la fig. 26b).
3. Placez l’extrémité du tuyau de
solution nettoyante dans un contenant
approprié pour vider la solution
nettoyante (voir la fig. 27).
4. Faites tourner le cadran de sélection
de détergent en direction du réservoir
à vider.
5. Répétez les étapes 3 et 4 pour vider
le second réservoir.
6. Faites tourner le cadran de sélection
de détergent jusqu’à la position du
bas (fermée).
7. Remplissez les réservoirs d’eau
propre.
8. Faites tourner le cadran en direction
d’un réservoir et videz l’eau de ce
réservoir. Répétez cette étape pour
le second réservoir. REMARQUE :
cela rincera les réservoirs de solution
nettoyante.
9. Acheminez le tuyau de solution
nettoyante entre le carter et le
support de la roue en veillant à ce
qu’il passe par-dessus l’essieu,
comme le montre la fig. 28a et la fig.
28b. Rebranchez le tuyau de solution
nettoyante à l’injecteur de détergent
en vue de la prochaine utilisation.
Essieu
Tuyau
Fig. 27
Fig. 28a
Fig. 28b
Cadran de sélection de détergent
Fig. 25
Fig. 26a
Fig. 26b
PULVÉRISATEUR
1. Videz l'eau du tuyau haute pression
et accrochez-le sur son support.
2. Pour vider l'eau du pistolet et de la
lance, pointez le pistolet vers le bas
et appuyez sur la gâchette.
17- FR
A08989
Le levier de l’étrangleur se trouve
à la position « Choke » alors que
le moteur est chaud ou qu’il a été
exposé à la chaleur pendant une
longue période.
Placez le levier à la position « No
Choke ».
Le levier de l’étrangleur se trouve à
la position « Choke ».
Placez le levier à la position « No
Choke ».
Le levier de l’étrangleur se trouve à
la position « No Choke ».
Placez le levier à la position
« Choke ».
GUIDE DE DÉPANNAGE
PROBLÈME
CAUSE POSSIBLE
SOLUTION
Il n'y a pas d'essence.
Remplissez le réservoir à essence.
Après deux tentatives avec le
lanceur, le système est trop
pressurisé.
Appuyez sur la gâchette pour
dépressuriser le système.
Le câble de bougie est débranché.
Branchez le câble de bougie.
Le moteur
ne démarre
pas (plus
de détails
dans le guide
d'utilisation
du moteur).
Pression
basse ou
nulle.
La lance est réglée au jet basse
pression.
Consultez la section Utilisation de
la lance.
L'alimentation en eau est
insuffisante.
L'alimentation en eau doit avoir
une pression d'au moins 20
lb/po
2
et un débit d'au moins 5
gal/min.
Il y a une fuite au raccord du tuyau
haute pression.
Réparez la fuite ; utilisez du ruban
d'étanchéité si nécessaire.
La buse est bouchée.
Consultez la section sur le
nettoyage de la buse.
La grille de filtration est bouchée. Nettoyez la grille de filtration.
Il y a de l'air dans le tuyau
d'arrosage.
Éteignez le moteur et coupez
l'alimentation en eau. Débranchez
le tuyau de la pompe et ouvrez
l'alimentation en eau pour
chasser l'air du tuyau. Une fois
qu'il n'y a plus d'air dans le
tuyau, coupez l'eau et rebranchez
le tuyau à la pompe. Rouvrez
l'eau à nouveau et appuyez sur
la gâchette pour chasser tout air
restant.
Le tuyau haute pression est trop
long.
Utilisez un tuyau haute pression
de moins de 100 pi.
La manette des gaz n'est pas à la
position « FAST ».
Mettez la manette des gaz à la
position « FAST ».
18- FR
A08989
Les tuyaux ne sont pas branchés.
Assurez-vous que tous les tuyaux
sont branchés à la valve.
Faites tourner le cadran de
sélection de détergent en direction
du réservoir qui n’est pas utilisé.
Faites tourner
le cadran de
sélection de détergent en
direction du réservoir utilisé.
PROBLÈME
CAUSE POSSIBLE
SOLUTION
La lance n'est pas réglée au jet
basse pression.
Consultez la section Utilisation
de la lance.
Nettoyez le filtre.
Le détergent est trop épais.
Diluez le détergent (il devrait être
aussi fluide que de l'eau).
Le tuyau haute pression est trop
long.
Utilisez un tuyau d'arrosage plus
long et un tuyau haute pression
plus court.
Il y a une accumulation de
détergent dans le système
d'injection.
Faites nettoyer ou remplacer
les pièces du système par un
mécanicien qualifié.
Le système
d'injection de
détergent ne
fonctionne
pas.
Il y a une
fuite à la
pompe.
Il y a une fuite
au raccord
entre la lance
et le pistolet.
Après avoir
utilisé le
pulvérisateur
pendant un
certain temps,
la pression
devient basse
ou nulle.
Le joint d'étanchéité ou la
garniture est usé.
Communiquez avec nous en
composant le 1 866 474-6664.
Les valves sont usées ou
bouchées.
Le piston de décharge est usé.
Resserrez la connexion.
La connexion est lâche.
Une connexion est desserrée.
Remplacez le joint torique.
La garniture du piston est usée.
Les joints toriques sont usés ou
brisés.
La tête ou les tubes de la pompe
ont été endommagés par le gel.
Le joint torique est usé ou brisé.
Resserrez la connexion.
La buse est bouchée.
Consultez la section sur le
nettoyage de la buse.
La pompe
produit des
pulsations.
Communiquez avec nous en
composant le 1 866 474-6664.
Communiquez avec nous en
composant le 1 866 474-6664.
Communiquez avec nous en
composant le 1 866 474-6664.
Communiquez avec nous en
composant le 1 866 474-6664.
Communiquez avec nous en
composant le 1 866 474-6664.
Le filtre se trouvant à l’extrémité
du tuyau de rinçage du système
d’injection de détergent est obstrué.
Le filtre à l’extrémité du tuyau de
rinçage du système d’injection de
détergent ne se trouve pas dans
l’eau.
Assurez-vous que le tuyau de
rinçage du système d’injection
de détergent est entièrement
submergé dans l’eau propre.
19- FR
A08989
NOTES
20- FR
A08989
GARANTIE
Garantie du moteur
Pendant la première année, le moteur est garanti par la société Briggs & StrattonMD. Pour
plus de détails à ce sujet, reportez-vous au guide d'utilisation Briggs & StrattonMD.
Pour plus de détails sur la garantie du moteur durant la deuxième année, composez le
1 866 474-6664.
Garantie des pulvérisateurs à essence
Cet article Simoniz comprend une garantie de réparation de deux (2) ans contre les
défauts de fabrication et de matériau(x). Exclusion : usure ou bris causés par un usage
abusif ou inapproprié. Le tuyau, le pistolet, la lance et les accessoires sont garantis
contre les défauts de fabrication et de matériaux pendant quatre-vingt-dix (90) jours.
La période de garantie commence à la date d'achat. La présente garantie demeure
valide tant que l'acheteur respecte toutes les instructions et les mises en garde du guide
d'utilisation.
La garantie est annulée si le pulvérisateur est utilisé avec des accessoires qui ne
sont pas distribués ou recommandés par Distribution Trifeuil et qui nécessitent une
modification de l'appareil.
Toute réparation doit être confiée à un centre de réparation autorisé, sans quoi la garantie
est annulée. Pour savoir où se trouve le centre de réparation autorisé le plus près de
chez vous, composez le 1 866 474-6664.
La garantie ne couvre pas les dommages causés par une utilisation incorrecte, la
négligence de l'utilisateur, un accident, un usage abusif, une manipulation incorrecte, le
gel, l'usure normale, l'emploi de détergents inadéquats ou le non-respect des instructions
et des mises en garde du guide d'utilisation. La garantie est non transférable et ne
couvre pas le pulvérisateur s'il est utilisé à des fins commerciales.
La responsabilité de Distribution Trifeuil se limite à la réparation de l'appareil et au
remplacement des pièces défectueuses. Les dommages indirects ne sont pas couverts
et aucune autre garantie expresse n'est offerte au consommateur.
Briggs & Stratton® est une marque déposée utilisée sous licence par Distribution Trifeuil.
Loading...
