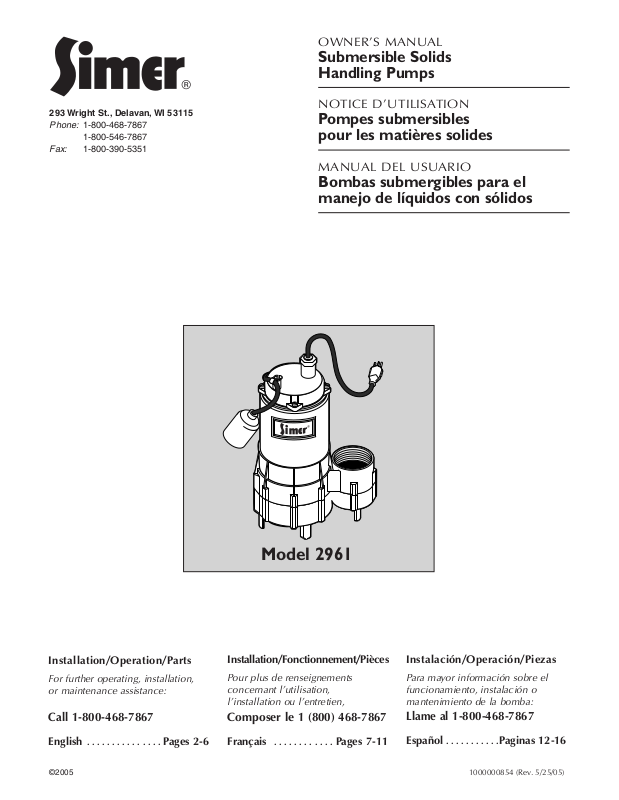

Page 1
OWNER’S MANUAL
Submersible Solids
Handling Pumps
NOTICE D’UTILISATION
Pompes submersibles
pour les matières solides
MANUAL DEL USUARIO
Bombas submergibles para el
manejo de líquidos con sólidos
Installation/Operation/Parts
For further operating, installation,
or maintenance assistance:
Call 1-800-468-7867
English . . . . . . . . . . . . . . . Pages 2-6
Installation/Fonctionnement/Pièces
Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,
Composer le
1 (800) 468-7867
Français . . . . . . . . . . . . Pages 7-11
Instalación/Operación/Piezas
Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:
Llame al 1-800-468-7867
Español . . . . . . . . . . .Paginas 12-16
©2005 1000000854 (Rev. 5/25/05)
Model 2961
293 Wright St., Delavan, WI 53115
Phone:
1-800-468-7867
1-800-546-7867
Fax:
1-800-390-5351
664 0997 SIM NF
Page 2
Safety 2
READ AND FOLLOW
SAFETY INSTRUCTIONS!
This is the safety alert symbol. When you see this
symbol on your pump or in this manual, look for
one of the following signal words and be alert to the
potential for personal injury:
warns about hazards that will cause serious
personal injury, death or major property damage if
ignored.
warns about hazards that can cause serious
personal injury, death or major property damage if
ignored.
warns about hazards that will or can cause
minor personal injury or property damage if ignored.
The label NOTICE indicates special instructions which
are important but not related to hazards.
Carefully read and follow all safety instructions in this
manual and on pump.
Keep safety labels in good condition.
Replace missing or damaged safety labels.
1. Read this manual carefully. Failure to follow these
Instructions could cause serious bodily injury and/or
property damage.
2. Check your local codes before installing. You must
comply with their rules.
3. Vent sewage or septic tank according to local codes.
4. Do not install pump in any location classified as
hazardous by National Electrical Code, ANSI/NFPA
70-1990.
Hazardous voltage, Can shock, burn or cause
death. During operation, the pump is in water. To avoid
fatal shocks, proceed as follows if pump needs servicing:
Risk of electrical shock. Can burn or kill.
Do not lift pump by power cord. See “Cord Lift Warning”
on Page 5.
5A. Disconnect power to outlet box before unplugging
pump.
5B. Take extreme care when changing fuses. Do not
stand in water or put your finger in fuse socket.
5C. Do not modify cord and plug. When using cord and
plug, plug into a grounded outlet only. When wiring
to a system control, connect pump ground lead to
system ground.
6. Do not run pump dry. Dry running can overheat
pump, (causing burns to anyone handling it) and will
void warranty.
7. Pump normally runs hot. To avoid burns when ser-
vicing pump, allow it to cool for 20 minutes after
shut-down before handling it.
8. In normal service, motor should not need oiling.
Motor has been filled at the factory with a special
oil.
NOTICE: This unit is not designed for applications involving salt water or brine! Use with salt water or brine will
void warranty.
SIMER warrants to the original consumer purchaser (“Purchaser”) of its products
that they are free from defects in material or workmanship.
If within twelve (12) months from the date of the original consumer purchase
any such product shall prove to be defective, it shall be repaired or replaced at
SIMER’s option, subject to the terms and conditions set forth below. Your original receipt of purchase is required to determine warranty eligibility.
Exceptions to the Twelve (12) Month Warranty
Five (5) Year Warranty:
If within five (5) years from original consumer purchase any Pre-Charge water
system tank shall prove to be defective, it shall be repaired or replaced at
SIMER’s option, subject to the terms and conditions set forth below.
General Terms and Conditions
Purchaser must pay all labor and shipping charges necessary to replace product
covered by this warranty. This warranty shall not apply to acts of God, nor shall
it apply to products which, in the sole judgement of SIMER, have been subject
to negligence, abuse, accident, misapplication, tampering, alteration; nor due
to improper installation, operation, maintenance or storage; nor to other than
normal application, use or service, including but not limited to, operational failures caused by corrosion, rust or other foreign materials in the system, or operation at pressures in excess of recommended maximums.
Requests for service under this warranty shall be made by returning the defective product to the Retail outlet or to SIMER as soon as possible after the discovery of any alleged defect. SIMER will subsequently take corrective action as
promptly as reasonably possible. No requests for service under this warranty
will be accepted if received more than 30 days after the term of the warranty.
This warranty sets forth SIMER’s sole obligation and purchaser’s exclusive remedy for defective products.
SIMER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR
CONTINGENT DAMAGES WHATSOEVER.
THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL
OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES, INCLUDING BUT
NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE
DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED HEREIN.
Some states do not allow the exclusion or limitation of incidental or consequential damages or limitations on how long an implied warranty lasts, so the
above limitations or exclusions may not apply to you. This warranty gives you
specific legal rights and you may also have other rights which vary from state
to state.
Simer Limited Warranty
SIMER • 293 Wright St. • Delavan, WI U.S.A. 53115
Phone: 1-800-468-7867 / 1-800-546-7867 • Fax: 1-800-390-5351
Page 3
Performance / Installation 3
PERFORMANCE
GPH (LPH) AT DISCHARGE FT. OF HEAD
Model 5 (1.5m) 10 (3m) 15 (4.6m) 20 (6.1m) 25 (7.6m)
2961 3900(14,763) 2550(9,653) 960(3,634) 0 –
INSTALLATION
NOTICE: Install pump on a hard, level surface (cement, asphalt, etc.). Never place
pump directly on earth, clay or gravel surfaces.
Piping – Effluent Applications (3/4" or Less Solids)
Piping must be 1-1/2" minimum to carry volume of pump discharge. Check local
codes to determine if a check valve is required in your system. In cold climates,
check valves are not used to prevent effluent from freezing in piping.
If using as a sump pump, a check valve is recommended.
Piping – Sewage Applications (2" or Less Solids)
In any case, piping must not be smaller than pump discharge.
When installed in a sewage system, pipe must be capable of handling semi-solids of
at least 2" (5.1 cm) diameter.
The rate of flow in the discharge pipe must keep any solids present in suspension in
the fluid. To meet minimum flow requirements (2 feet (.6 m) per second in discharge
line), size pipe as follows:
A Pipe Size Of: Will Handle a Flow Rate Of:
1-1/2" (3.8 cm) 12 GPM (45 LPM)
2" (5.1 cm) 21 GPM (80 LPM)
2-1/2" (6.3 cm) 30 GPM (114 LPM)
3" (7.6 cm) 48 GPM (182 LPM)
Use a 2" (5.1 cm) swing check valve in pump discharge to prevent backflow of liquid
into sump basin. Check valve should be a free flow valve that will easily pass solids.
NOTICE: For best performance of check valve when handling solids, do not install it
with the discharge pipe angled more than 45° above the horizontal. Do not install
check valve in a vertical position as solids may settle in valve and prevent the check
valve from opening on startup.
Drill a 3/16" (4.7mm) hole in discharge pipe about 1"-2" (2.5 - 5.1cm) above pump
discharge connection (but below check valve) to prevent airlocking the pump.
For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
Page 4
Electrical / Operation / Service 4
ELECTRICAL
Hazardous voltage. Can shock, burn, or cause death. When installing,
operating, or servicing this pump, follow safety instructions listed below.
Step 1. DO NOT splice the electrical power cord.
Step 2. DO NOT allow electrical cord plug to be submerged.
Step 3. DO NOT use extension cords. They are a fire hazard and can reduce voltage
sufficiently to prevent pumping and/or damage motor.
Step 4. DO NOT handle or service pump while it is connected to power supply.
Step 5. DO NOT remove grounding prong from plug or modify plug.To protect
against electrical shock, the power cord is a three-wire conductor and
includes a 3-prong grounded plug. Plug pump into a 3-wire, grounded,
grounding-type receptacle. Connect pump according to electrical codes that
apply.
For automatic operation, plug or wire pump into an automatic float switch or pump
controller. Pump will run continuously when plugged directly into an electrical outlet. Connect or wire pump to an individual branch circuit with no other outlets or
equipment in the circuit. Size fuses or circuit breakers according to chart below.
Risk of electrical shock and fire. Can cause severe personal injury,
property damage or death. Be sure that power supply information (Voltage/
Hertz/Phase) on pump motor nameplate matches incoming power supply exactly.
Install pump according to all electrical codes that apply.
Individual Branch Circuit Dual Element Time
Model H.P. Voltage Required (Amps) Delay Fuse Amps
2961 4/10 115 15 10
OPERATION AND INSTALLATION
NOTICE: Do not allow pump to run in a dry sump. It will void the warranty and may
damage the pump.
An automatic overload protector in the motor will protect motor from burning out
due to overheating/overloading. When motor cools down, overload protector will
automatically reset and start motor.
If overload trips frequently, check for cause. It could be a stuck impeller, wrong/low
voltage, or electrical failure in motor. If an electrical failure in the motor is suspected,
have it serviced by a competent repairman.
Pump is permanently lubricated. No oiling or greasing is required.
GENERAL
Hazardous voltage. Can shock, burn, or cause death. Before removing
pump from basin for service, always disconnect electrical power to pump and control switch.
Risk of electrical shock. Can burn or kill. Do not lift pump by the
power cord.
Submerge pump in a disinfectant solution (chlorox or chlorine) for at least one hour
before disassembling pump.
The pump motor contains a special lubricating oil which should be kept clean and
free of water at all times.
For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
Page 5
Troubleshooting 5
For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
A. Pump fails to operate:
B. Pump fails to empty sump:
C. Pump will not shut off:
Risk of sudden starts. Can result in an electrical shock and pinching of hands or fingers. If
the power is on to the pump when the thermal overload resets,
the pump may start without warning. Disconnect the power
before servicing the pump.
1. Check to be sure that power cord is securely plugged into outlet. Disconnect power to
outlet before handling pump or motor.
2. Check to be sure you have electrical power.
3. Check that liquid fluid level is high enough to activate switch or controller.
4. Check to be sure that 3/16" (4.7 mm) vent hole in discharge pipe is not plugged.
5. Check for blockage in pump inlet, impeller, check valve or discharge pipe.
6. Thermal overload may have tripped. Test start pump; if it starts and then stops immediately, disconnect from power source for 30 minutes to allow motor to cool, then
reconnect to power source. Check for cause of overheating/overloading.
1. Be sure all valves in discharge valve are fully open.
2. Clean out discharge pipe and check valve.
3. Check for blockage in pump inlet or impeller.
4. Pump not sized properly. A higher capacity pump may be required.
1. Check switch or controller automatic floats for proper operation and location.
See installation instructions for switch/controller.
2. If pump is completely inoperative or continues to malfunction, consult your local
serviceman.

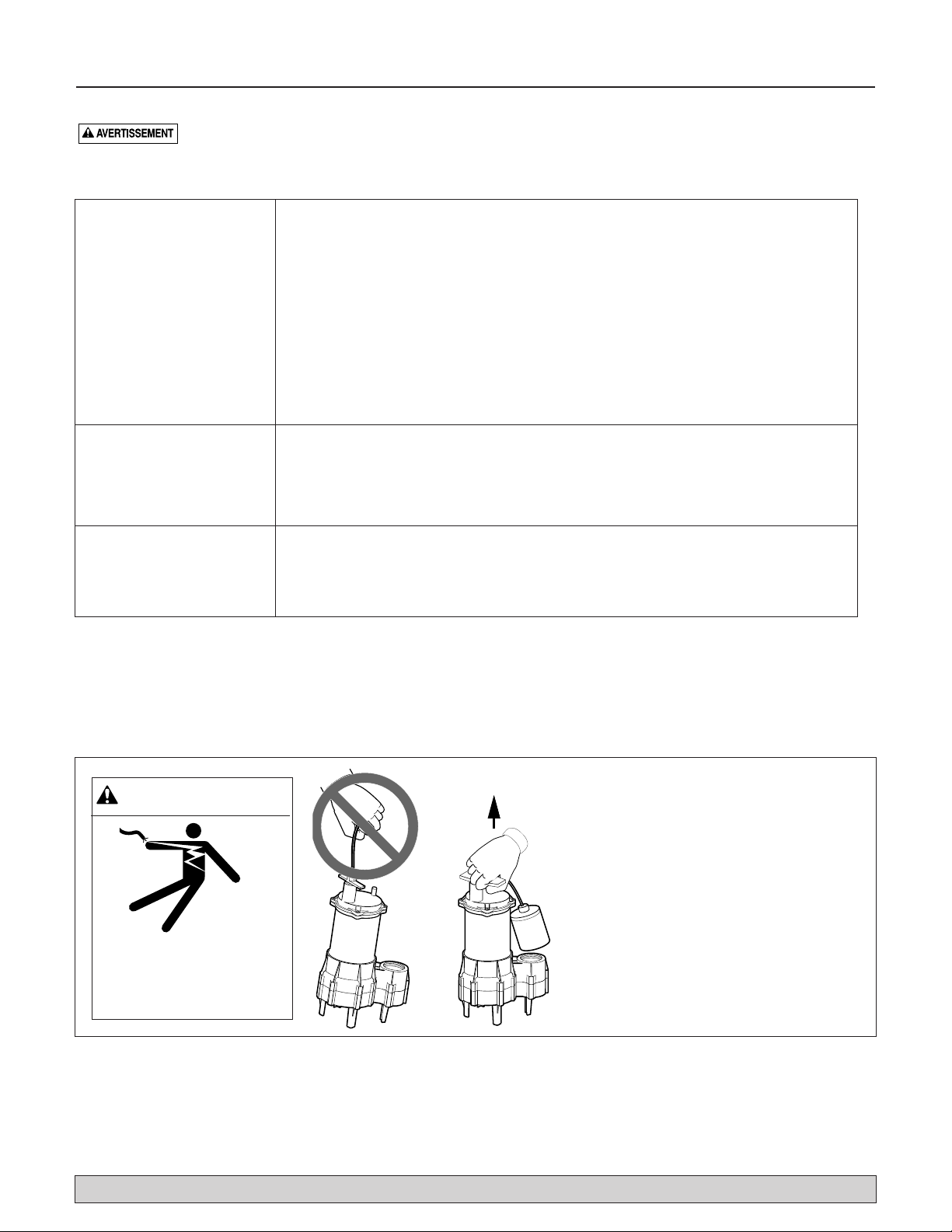

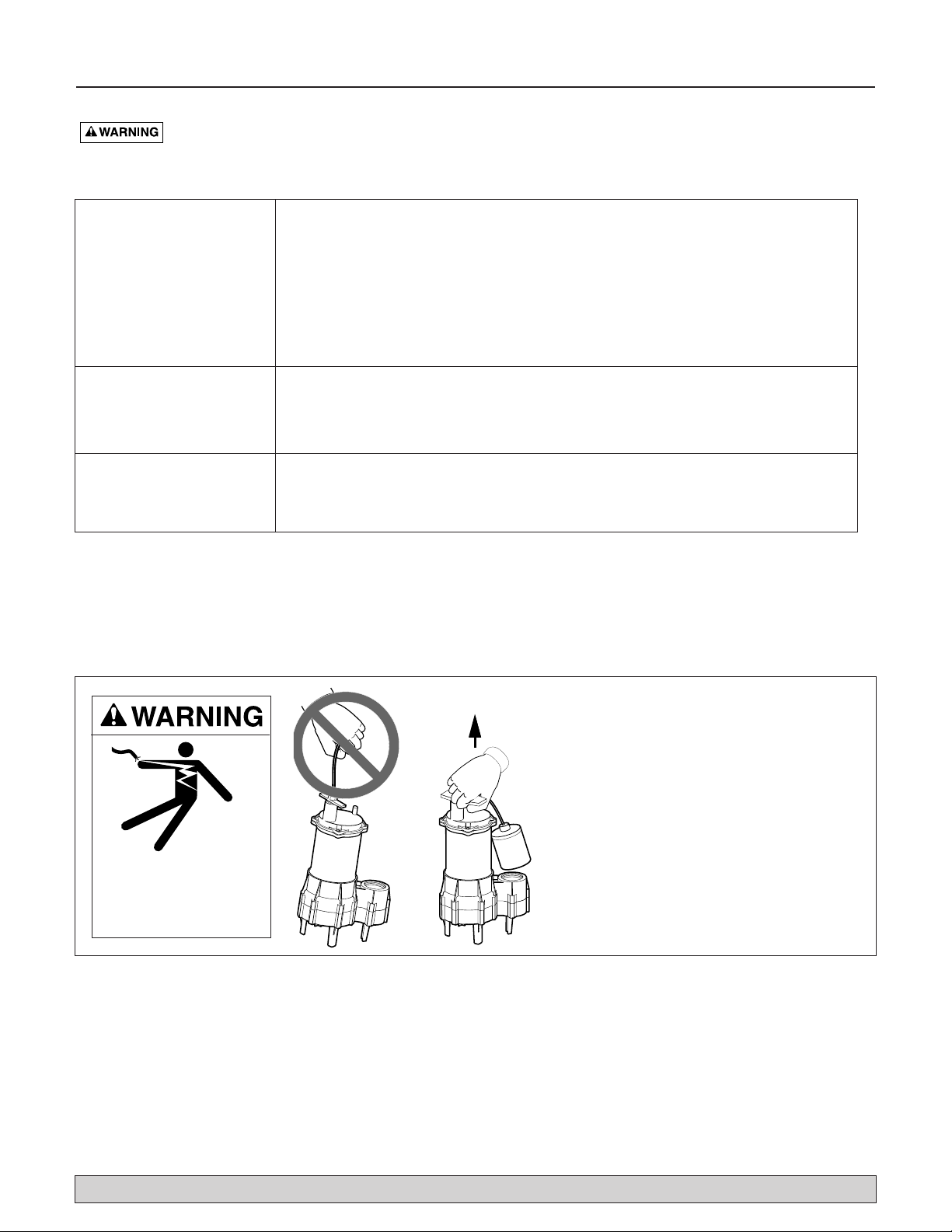

1. Attempting to lift or support pump by
power cord can damage cord and
cord connections.
2. Cord may pull apart, exposing bare
wires with possibility of fire or electrical shock.
3. Lifting or supporting pump by power
cord will void warranty.
4. Use lifting ring or handle on top of
pump for all lifting/lowering of pump.
Disconnect power to pump before
doing any work on pump or attempting to remove pump from sump.
Risk of electrical shock.
Can burn or kill.
Do not lift pump by
power cord.
CORD LIFT WARNING
1476 0195
Page 6

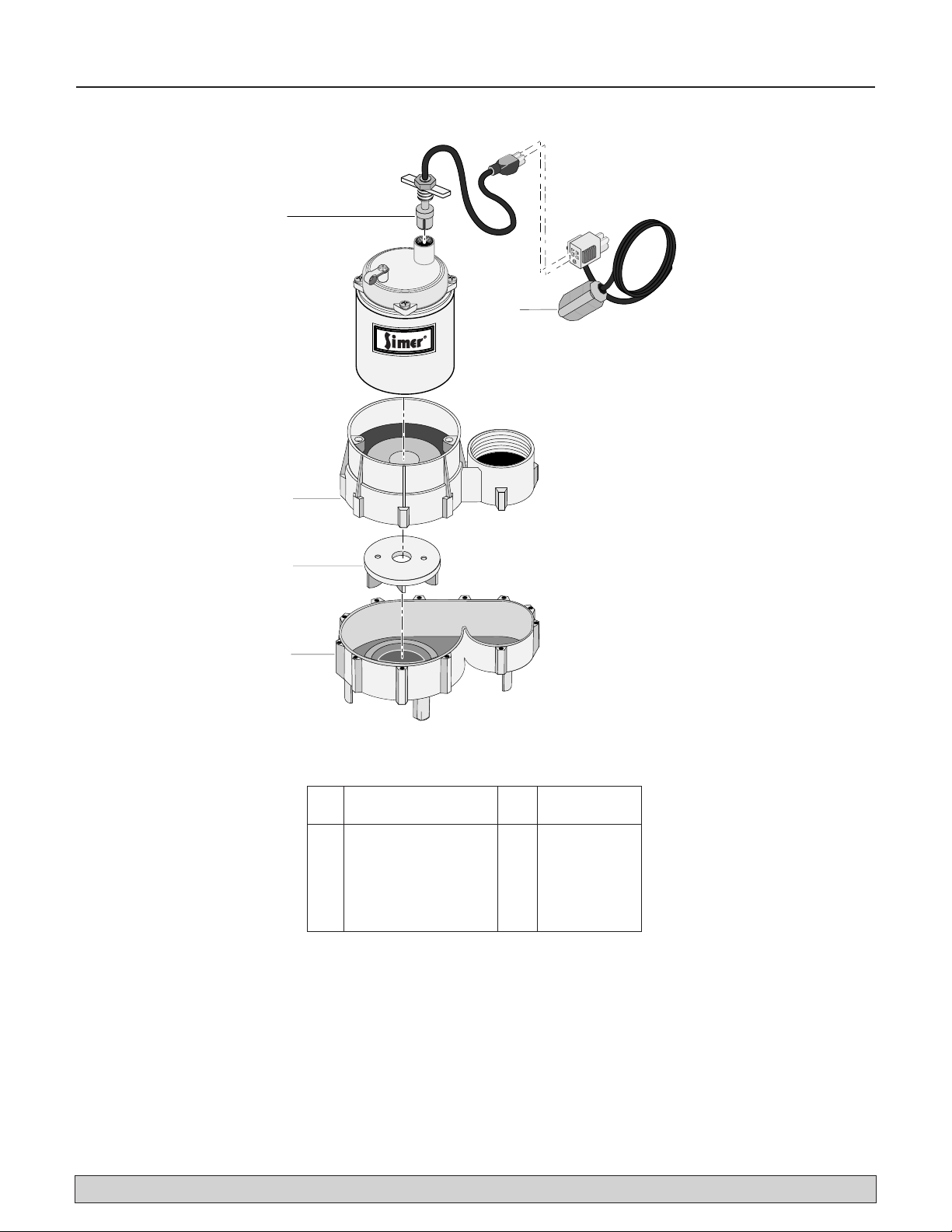

Repair Parts 6
For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867
Key Part 2961
No. Description Qty. 115 Volt
1 Power Cord Assembly 1 PS117-54-TSE
2 Upper Volute 1 PW1-10P
3 Impeller 1 PW5-15P
4 Lower Volute 1 PW1-11P
5 Automatic Float Switch 1 PS117-144P
IF THE MOTOR FAILS, REPLACE THE PUMP.
1
5
2
3
4
664 0997 SIM
Page 7
Sécurité 7
LIRE TOUTES CES INSTRUCTIONS
ET LES SUIVRE!
Ce symbole indique qu'il faut être prudent. Lorsque ce sym-
bole apparaît sur la pompe ou dans cette Notice, rechercher une
des mises en garde qui suivent, car elles indiquent un potentiel
possible de blessures corporelles :
avertit d'un danger qui causera des blessures cor-
porelles, la mort ou des dommages matériels importants si on l'ignore.
avertit d'un danger qui risque de causer des
blessures corporelles, la mort ou des dommages matériels importants si on l'ignore.
avertit d'un danger qui causera ou qui risquera de
causer des blessures corporelles, la mort ou des dommages
matériels importants si on l'ignore.
Le mot NOTA indique des instructions spéciales et importantes
n'ayant aucun rapport avec les dangers.
Lire attentivement toutes les consignes de sécurité
contenues dans cette Notice ou collées sur la pompe.
Garder les autocollants de sécurité en bon état; les remplacer s'ils
manquent ou s'ils ont été endommagés.
1. Lire attentivement ces règles d’utilisation et instructions. Le nonrespect de ces prescriptions peut entraîner des blessures graves
ou des dommages matériels.
2. Vérifier les codes locaux avant l’installation. Leurs règles
doivent être suivies.
3. Ventiler les eaux usées ou le réservoir septique conformément
aux règles du code local.
4. Ne pas installer la pompe à un endroit classé dangereux par le
Code National de l’électricité, ANSI/NFPA 70-1990.
Tension dangereuse. Risques d’électrocution,
de brûlures ou d’accident mortel. Pendant son
fonctionnement, la pompe est immergée. Pour éviter les chocs
électriques mortels, suivre la procédure suivante si la pompe
nécessite intervention :
Risques de secousses électriques. Risques de
brûlures, voire de mort. Ne pas lever la pompe
par le cordon d’alimentation. Se reporter à «Avertissement - Ne pas
lever la pompe par le cordon» sur la Page 10.
5A. Couper l’alimentation au niveau de la prise de courant avant
de débrancher la pompe.
5B. Exercer la plus grande prudence lors du remplacement des
fusibles.
Éviter de se placer dans l’eau ou de placer le doigt dans le
support du fusible.
5C. Ne modifier le cordon d’alimentation. Lors de l’utilisation du
cordon et du connecteur, ne les enficher que dans une prise
de courant reliée à la terre. Lorsque la connexion se fait vers
le boîtier de commande du système, relier le fil de masse de la
pompe à la prise de terre du système.
6. Ne pas faire fonctionner la pompe à vide. Faire fonctionner
la pompe sans eau risque de la faire surchauffer (et de causer
ainsi des brûlures) et annule la garantie.
7. La pompe chauffe lorsqu’elle fonctionne. Pour éviter les
brûlures lors des interventions sur la pompe, la laisser refroidir
après la mise à l’arrêt pendant 20 minutes avant de la
manipuler.
8. Lors d’une utilisation normale, le moteur ne devrait pas avoir
besoin d’huile ; il a été lubrifié en usine avec une huile
spéciale.
REMARQUE : Cette pompe n’est pas conçue pour pomper de
l’eau salée ni de la saumure! La garantie sera annulée si cette
pompe est utilisée pour pomper de l’eau salée ou de la saumure.
SIMER garantit à l’acheteur-utilisateur initial (“Acheteur”) que ses produits sont
exempts de tout défaut de fabrication et de matériaux.
Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date
d’achat d’origine sera remplacé ou réparé à la discrétion de SIMER, selon les conditions stipulées ci-dessous. La preuve datée de l’achat servira à déterminer si le
produit est sous garantie.
Exceptions à la garantie de douze (12) mois
Garantie de cinq (5) ans :
Si, dans les cinq (5) ans à compter de la date de son achat par l’Acheteur, un réservoir de système d’eau préchargé s’avère défectueux, SIMER s’engage, à son choix,
de le réparer ou de le remplacer, sous réserve des termes et conditions énoncés cidessous.
Conditions générales
L’Acheteur s’engage à payer tous les frais de main-d’oeuvre et d’expédition nécessaires au remplacement du produit couvert par la garantie. Cette garantie ne couvre pas les cas de force majeure et ne s’applique pas aux produits qui, du seul avis
de SIMER, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’accident, de modification ou d’altération; ni aux produits qui n’ont pas été installés,
utilisés, entreposés ou entretenus correctement; ni à ceux qui n’ont pas été utilisés
ou entretenus normalement, y compris, mais sans s’y limiter, aux produits ayant
subi des pannes de fonctionnement causées par la corrosion, la rouille ou tout
autre corps étranger qui se serait introduit dans le système ou aux produits ayant
fonctionné à des pressions dépassant la pression maximum recommandée.
Les demandes de service en vertu de la présente garantie seront faites en retournant le produit défectueux au détaillant ou à SIMER dès la découverte du défaut
allégué. SIMER prendra alors les mesures correctives aussi rapidement qu’il est
raisonnablement possible. Aucune demande de service en vertu de la présente
garantie ne sera acceptée si elle est reçue plus de 30 jours après l’expiration de
ladite garantie.
La présente garantie énonce la totalité des obligations de SIMER et le seul recours
possible de l’Acheteur dans le cas de produits défectueux.
SIMER NE PEUT ÊTRE TENUE RESPONSABLE D’AUCUN DOMMAGE INDIRECT,
ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE
AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS, MAIS
SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA
COMMERCIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE
DÉPASSERONT PAS LA DURÉE DES GARANTIES EXPRESSE APPLICABLES
STIPULÉES DANS LES PRÉSENTES.
Certaines provinces n’autorisent pas d’exclure ou de limiter des dommages fortuits ou indirects ou de limiter la durée d’une garantie implicite; il se peut donc que
les limitations ou exclusions ci-dessus ne s’appliquent pas à votre cas. La présente
garantie vous donne des droits juridiques spécifiques et vous pouvez en avoir
d’autres qui varient d’une province à l’autre.
Garantie limitée Simer
SIMER • 293 Wright St. • Delavan, WI 53115
Tél. 1 800 468-7867/1 800 546-7867 • Téléc. 1 800 390-5351
Page 8
Rendement / Installation 8
RENDEMENT
LPH / Hauteur de refoulment en mètres
Modèle 1,5 3 4,5 6 7,5
2961 14 763 9 653 3 634 2 839 –
INSTALLATION
REMARQUE : Installer la pompe sur une surface plane et dure (ciment, asphalte, béton etc.).
Ne jamais poser la pompe à même la terre, sur de l’argile ou du gravier.
Tuyauterie – applications effluentes
(matières solides de 1,8 cm (3/4 po) ou moins)
Les tuyauteries doivent être d’au moins 3,8 cm (1-1/2 po) de diamètre pour évacuer le matériau que
refoule la pompe. Vérifier les réglementations locales pour déterminer si votre système requiert un
clapet de non-retour. Dans les régions aux basses températures, les clapets de non-retour ne sont pas
utilisés pour empêcher l’effluent de geler dans la tuyauterie.
Il est recommandé d’utiliser un clapet de non-retour dans un puisard.
Tuyauterie – réseau d’égouts
(matières solides de 5,1 cm (2 po) ou moins)
Les tuyauteries ne peuvent en aucun cas être de diamètre inférieur au
matériau que refoule la pompe. Lorsqu’elle est installée dans un réseau d’égouts, il faut que la
tuyauterie puisse évacuer des semi-solides d’au moins 5,1 cm (2 po) de diamètre.
L’écoulement dans le tuyau d’évacuation doit permettre à tous solides de demeurer en suspension
dans le liquide. Pour assurer l’écoulement minimum imposé (0,6 m (2 pi) par seconde dans la
canalisation de refoulement), utiliser des tuyauteries des dimensions suivantes :
Un tuyau de diamètre : Assure un écoulement de :
3,8 cm (1-1/2”) 45 LPM (12 GPM)
5,1 cm (2”) 80 LPM (21 GPM)
6,3 cm (2-1/2”) 114 LPM (30 GPM)
7,6 cm (3”) 182 LPM (48 GPM)
Utiliser un clapet de non-retour de 5,1 cm (2 po) dans le tuyau d’évacuation pour éviter que le
liquide ne refoule dans le bassin du puisard. Le clapet de non-retour devrait constituer une valve à
écoulement libre laissant passer les solides.
REMARQUE : Pour obtenir les meilleurs rendements possible du clapet de non retour lorsque l’on
pompe des matières solides, ne pas l’installer sur un tuyau de refoulement dont l’angle d’inclinaison
est supérieur à 45 ° par rapport à l’horizontale. Ne pas installer le clapet de non retour en position
verticale, étant donné que les matières solides risquent de se déposer sur l’obturateur et empêcher le
clapet de non retour de s’ouvrir lors du démarrage de la pompe.
Forer un trou de 4,7 mm (3/16èmes de pouce) dans le tuyau d’évacuation à une distance de 2,5
à 5,1 cm (1 à 2 po) de la connexion de refoulement de la pompe (mais en dessous du clapet de
non-retour) pour éviter les poches d’air et le blocage de la pompe.
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
Page 9
Électricité / Fonctionnement / Entretien 9
ÉLECTRICITÉ
Tension dangereuse. Risque d’électrocution, de brûlures ou d’accident mortel.
Lors de l’installation, du fonctionnement de la pompe ou lors d’une intervention
sur la pompe, suivre scrupuleusement les instructions ci-dessous :
1 ° NE PAS épisser le cordon d’alimentation.
2 ° NE PAS immerger le connecteur du cordon d’alimentation.
3 ° NE PAS utiliser de rallonges. Elles constituent un danger d’incendie et peuvent réduire la
tension de manière suffisante pour empêcher le pompage ou endommager la pompe.
4 ° NE PAS manipuler la pompe ou intervenir sur la pompe lorsqu’elle est branchée.
5 ° NE PAS retirer la broche de mise à la masse du connecteur ou modifier celui-ci. Pour assurer
la protection contre l’électrocution, le cordon d’alimentation est un conducteur à trois fils et
comporte un connecteur à trois broches avec prise de terre. Brancher la pompe dans une prise
à 3 fils, raccordée à la masse. Connecter la pompe en accord avec les codes électriques en
vigueur.
Pour le fonctionnement automatique, brancher le connecteur de la pompe ou brancher ses fils di-
rectement à un interrupteur automatique à flotteur ou à un boîtier de commande en pompe. La
pompe fonctionnera de façon permanente lorsqu’elle sera reliée à une prise de courant. Brancher le
connecteur ou directement les fils de la pompe sur circuit de dérivation individuel spécifique, libre
de tout autre équipement ou prise de courant. Sélectionner fusibles ou disjoncteur en fonction du
tableau ci-dessous.
Risque d’incendie ou d’explosion pouvant causer de graves blessures, des dommages matériels, voire la mort. Le moteur n’est pas anti-étincelant. Ne pas le
faire fonctionner dans des atmosphères explosives. S’assurer que les informations relatives à l’alimentation (tension/ fréquence en Hertz/phase) sur la plaquette d’identification de la pompe correspondent exactement à l’alimentation disponible. Installer la pompe en accord avec les codes électriques en vigueur.
Circuit de Ampérage de fusibles
dérivation individuel Ampérage de fusibles
Modèle CV Tension requis (en ampères) temporisés bicomposants
2961 4/10 115 15 10
FONCTIONNEMENT ET INSTALLATION
REMARQUE : Ne pas faire fonctionner la pompe dans un puisard sec. La garantie sera annulée et la
pompe pourra être endommagée.
Une protection automatique contre les surcharges empêche le moteur de
brûler suite à une surchauffe/surcharge. Lorsque le moteur se sera refroidi, le dispositif de protection
contre les surcharges (le disjoncteur) se réinitialisera automatiquement et relancera le moteur.
Si le moteur disjoncte fréquemment, en rechercher la cause. Il peut s’agir d’un démarreur coincé,
d’une tension incorrecte ou trop faible, ou d’une panne électrique à l’intérieur du moteur. Dans ce
dernier cas, il faut avoir recours à l’intervention d’un spécialiste.
La pompe a été lubrifiée en usine. Aucun huilage ou graissage n’est nécessaire.
GÉNÉRALITÉS
Tension dangereuse. Risque d’électrocution, de brûlures ou d’accident mortel.
Avant de retirer la pompe du bassin pour une intervention, déconnecter
l’alimentation de la pompe et du boîtier de commande.
Risques de secousses électriques. Risques de brûlures, voire de mort.
Ne pas lever la pompe par le cordon d’alimentation.
Immerger la pompe dans une solution désinfectante (chlorox ou solution chlorée) pendant une
heure minimum avant de la démonter.
Le moteur de la pompe contient une huile spéciale qui doit être gardée propre en permanence et ne
pas entrer en contact avec de l’eau.
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
Page 10
Localisation des pannes 10
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
A. La pompe ne
fonctionne pas
:
B. La pompe ne vide pas le
puisard :
C. La pompe ne s’arrête pas
de fonctionner :
Possibilités de démarrages soudains, ce qui
risque de causer des secousses électriques.
On risque aussi de se pincer les doigts ou les mains. Si la pompe
est alimentée en courant lorsque le dispositif de protection ther-
mique contre les surcharges se réenclenche, la pompe peut
démarrer inopinément. Avant d’intervenir sur la pompe, toujours
couper le courant qui l’alimente.
1. Vérifier si le cordon est bien enfoncé dans la prise de courant. Déconnecter
l’alimentation de la prise de courant avant de manipuler la pompe ou le moteur.
2. Vérifier si la tension est bien présente.
3. Vérifier si le niveau du liquide est suffisamment haut pour activer le contact ou la
commande.
4. Vérifier si le trou de ventilation de 4,7 mm (3/16èmes de pouce) du tuyau
d’évacuation n’est pas bouché.
5. Vérifier un blocage de la crépine d’entrée, du rotor, du clapet de non-retour ou du
tuyau d’évacuation.
6. Le disjoncteur de surcharge thermique a peut-être fonctionné. Vérifier le démarrage
de la pompe : si la pompe démarre et s’arrête aussitôt, la déconnecter de la source
d’alimentation pendant 30 minutes pour permettre au moteur de refroidir, puis
rebrancher l’alimentation. Rechercher la cause de la surchauffe/de la surcharge.
1. Vérifier si toutes les valves de la valve de refoulement sont com plètement ouvertes.
2. Nettoyer le tuyau d’évacuation et vérifier la valve.
3. Vérifier si la crépine d’entrée ou le rotor ne sont pas bloqués.
4. La capacité de la pompe ne convient pas. Il est peut-être nécessaire d’installer une
pompe de plus grande capacité.
1. Vérifier le fonctionnement et l’emplacement des contacts ou de la commande
automatique du flotteur. Consulter les instructions d’installation pour le contact/la
commande.
2. Si la pompe est com plètement hors fonctionnement ou continue à mal fonctionner,
consulter le réparateur local.
1. Les connexions et le cordon électrique de la
pompe seront endommagés si on essaye de
lever ou de supporter la pompe par son
cordon.
2. Le cordon peut se débrancher et des fils nus
peuvent être exposés, ce qui peut présenter
le risque d’un incendie ou de subir des secousses électriques.
3. La garantie sera annulée si on lève ou supporte la pompe par son cordon électrique.
4. Pour lever ou abaisser la pompe, toujours
utiliser son anneau ou sa poignée de levage
qui se trouve dessus. Avant d’intervenir sur
la pompe ou avant de la sortir du puisard,
couper le courant qui l’alimente.
Risque de secousses électriques, de brûlures, ou de
mort. Ne pas lever la pompe
par son cordon électrique.
AVERTISSEMENT CONCERNANT LE LEVAGE PAR LE CORDON ÉLECTRIQUE
AVERTISSEMENT
1476 0195
Page 11
Liste des pièces de rechange 11
Pour obtenir des pièces ou de l’aide, appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867
Réf. Part
2961
No. Description Qté 115 Volt
1 Cordon d’alimentation 1 PS117-54-TSE
2 Volute supérieure 1 PW1-10P
3 Rotor 1 PW5-15P
4 Volute inférieure 1 PW1-11P
5 Contact-flotteur autom. 1 PS117-144P
4
3
2
1
5
664 0997 SIM
LISTE DES PIÈCES DE RECHANGE
SI LE MOTEUR TOMBE EN PANNE,
REMPLACER LA POMPE.
Page 12
Instructions de seguridad 12
LEA Y SIGA LAS INSTRUCCIONES
DE SEGURIDAD!
Este es el símbolo de alerta de seguridad. Cuando usted vea
este símbolo en su bomba o en este manual, busque alguna de las
siguientes palabras de advertencia y esté alerta a la posibilidad de
una herida personal:
advierte acerca de los peligros que ocasionarán
lesiones personales serias, la muerte o un daño severo a la
propiedad si se ignoran dichos peligros.
advierte acerca de los peligros que
pueden ocasionar lesiones personales serias, la muerte o un daño
severo a la propiedad si se ignoran dichos peligros.
advierte acerca de los peligros que
ocasionarán o podrán ocasionar lesiones personales menores o
daños a la propiedad si se ignoran dichos peligros.
La etiqueta AVISO indica instrucciones especiales que son
importantes pero no relacionados a los peligros.
Lea y siga cuidadosamente todas las instrucciones de seguridad en
este manual y en la bomba.
Mantenga las etiquetas de seguridad en buenas condiciones.
Reemplace las etiquetas de seguridad faltantes o dañadas.
1. Lea cuidadosamente estas reglas e instrucciones. Su omisión
podría provocar graves lesiones y/o daños materiales.
2. Verifique los códigos del lugar de la instalación antes de
realizarla. Debe usted respetar estas normas.
3. Instale un sistema de ventilación en el tanque de aguas cloacales o en el tanque séptico de acuerdo con los códigos
locales.
4. No instale la bomba en ningún lugar que el Código Nacional
de Electricidad, ANSI/NFPA 70-1990, clasifique como peligroso.
Voltaje peligroso, puede ser causa de
descargas eléctricas, quemaduras o muerte.
Riesgo de choque eléctrico. Puede pro-
ducir quemaduras o la muerte. No levante la bomba por el
cordón. Ver “Advertencia de no levantar la bomba por el cordón”
en la Pagina 15.
Durante el funcionamiento la bomba está sumergida en agua; para
evitar descargas fatales proceda del siguiente modo si es necesario
prestar servicio a la bomba:
5A. Corte la corriente eléctrica en la caja de conexiones antes de
desconectar el enchufe de la bomba.
5B. Proceda con sumo cuidado al cambiar los fusibles. No trabaje
con los pies en el agua ni introduzca sus dedos en el zócalo
del fusible.
5C. No modifique el cable y el enchufe. Si usa cable con enchufe
utilice sólo una toma con conexión a masa. Si conecta a un
sistema de control, ponga a tierra el cable conector de tierra
de la bomba.
6. No haga funcionar la bomba en seco. El funcionamiento en
seco sobrecalienta la bomba (puede causar quemaduras a
quien la manipule). El sobrecalentamiento invalida la garantía.
7. Las bombas funcionan normalmente en caliente. Para evitar
quemaduras al prestar servicios a la bomba déjela enfriar 20
minutos después de desconectarla y antes de manipularla.
8. En servicio normal, no es necesario aceitar el motor. El motor
ha sido lubricado en fábrica con aceite especial. Al hacer una
reparación, reemplace este aceite por aceite nuevo.
AVISO: Esta unidad no ha sido diseñada para uso con agua salada
o salubre. El uso con agua salada o salubre anulará la garantía.
SIMER garantiza al comprador consumidor original (“Comprador”) de sus productos que se encuentran libres de defectos en material o mano de obra.
Si dentro de los doce (12) meses a partir de la fecha de la compra original por el consumidor, ese producto resulta defectuoso, éste será reparado o reemplazado a
opción de SIMER, sujeto a los términos y condiciones mencionados a continuación.
Su recibo de compra se usará para determinar la elegibilidad de la garantía.
Excepciones a la Garantía de doce (12) meses
Garantía de cinco (5) años;
Si dentro de los cinco (5) años desde la compra original por el consumidor de
cualquier tanque para un sistema hidráulico de pre-carga, éste resulta defectuoso,
será reparado o reemplazado a opción de SIMER, sujeto a los términos y condiciones indicados a continuación.
Términos y Condiciones Generales
El comprador deberá pagar por toda la mano de obra y cargos de envío necesarios para reemplazar el producto cubierto por esta garantía. Esta garantía no corresponde en caso de actos fortuitos ni corresponde a productos que, a solo juicio
de SIMER, hayan sido objeto de negligencia, abuso, accidente, mala aplicación,
alteraciones forzosas o de otro tipo; ni debido a instalación, operación, mantenimiento o almacenamiento indebidos; ni debido a toda operación, uso o servicio
que no sea normal, incluyendo, pero sin limitarse a, fallas de operación ocasionadas por corrosión, herrumbre u otros materiales foráneos en el sistema, o por la
operación a presiones en exceso a los máximos que se recomiendan.
Las solicitudes de servicio bajo esta garantía se deberán realizar por medio de la
devolución del producto defectuoso a la tienda minorista o a SIMER a la brevedad
posible después de haber descubierto el supuesto defecto. SIMER entonces tomará
una acción correctiva tan pronto como sea razonablemente posible. No se aceptarán solicitudes de servicio bajo esta garantía si se reciben después de más de 30
días de terminado el período de la garantía.
Esta garantía establece la única obligación de SIMER y el recurso exclusivo del
comprador en relación a productos defectuosos.
SIMER NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCIDENTAL O CONTINGENTE.
LAS GARANTÍAS QUE ANTECEDEN SON EXCLUSIVAS Y EN LUGAR DE TODA
OTRA GARANTÍA EXPLÍCITA O IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE
A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA
UN FIN ESPECÍFICO, Y NO SE EXTENDERÁN MÁS ALLÁ DE LA DURACIÓN DE
LAS GARANTÍAS EXPLÍCITAS CORRESPONDIENTES SUMINISTRADAS EN LA
PRESENTE.
Algunos estados no permiten la exclusión o limitación de daños incidentales o
consecuentes o de limitaciones de tiempo sobre garantías implícitas, de modo que
es posible que las limitaciones o exclusiones que preceden no correspondan en
su caso. Esta garantía le otorga derechos legales específicos y es posible que Ud.
también tenga otros derechos que pueden variar de un estado al otro.
Garantía limitada de Simer
SIMER. • 293 Wright St. • Delavan, WI, E.U.A. 53115
Teléfono: 1-800-468-7867/1-800-546-7867 • Fax: 1-800-390-5351
PELIGRO
ADVERTENCIA
PRECAUCIÓN
ADVERTENCIA
ADVERTENCIA
Page 13
Rendimiento / Instalación 13
RENDIMENTO
(LPH - Litros Por Hora) Por Total de Pies (M)
Modelo 1,5 3 4,5 6 7,5
2961 14 763 9 653 3 634 2 839 –
INSTALACIÓN
AVISO: Instale la bomba sobre una superficie dura y nivelada (de cemento, asfalto, etc.) Jamás
instale la bomba directamente sobre superficies de tierra, arcilla o grava.
TuberÍa – efluentes (Sólidos de 3/4 de pulgada o menos)
La tubería debe medir un mínimo de 1 - 1/2 pulgadas para transportar el volumen de descarga de
la bomba. Compruebe los códigos locales para determinar si su sistema requiere una válvula de
retención. En climas fríos, las válvulas de retención no se utilizan para evitar la congelación del
efluente en la tubería.
Si utiliza una bomba de sumidero, se recomienda el uso de una válvula de retención.
Tubería – residuos cloacales (Sólidos de 2 pulgadas o menos)
En todos los casos el diámetro de la tubería debe ser inferior al de la descarga de la bomba. Cuando
se instale en un sistema cloacal, la tubería debe ser capaz de conducir semisólidos de por lo menos
2 pulg. (5,1 cm) de diámetro.
La velocidad del flujo en la tubería de descarga debe poder mantener los sólidos en suspensión en
el líquido. Para mantener el caudal mínimo necesario (velocidad de 2 pies o 0,6 m por segundo en
el caño de descarga) el tamaño del tubo debe ajustarse a los valores de la siguiente tabla:
Un tubo de un diámetro de: Admite un caudal de:
3,8 cm (1-1/2") 45 LPM (12 GPM)
5,1 cm (2") 80 LPM (21 GPM)
6,3 cm (2-1/2") 114 LPM (30 GPM)
7,6 cm (3") 182 LPM (48 GPM)
Use una válvula de retención de charnela de 2 pulgadas en la descarga de la bomba para impedir el
retorno del líquido al sumidero. La válvula de retención debe ser de flujo libre para permitir que los
sólidos pasen con facilidad.
AVISO: Para obtener el mejor desempeño de la válvula de retención cuando se manejen partículas
sólidas, no la instale con la tubería de descarga a un ángulo mayor que 45 grados por encima de la
horizontal. No instale la válvula de retención en posición vertical ya que las partículas sólidas
podrán depositarse en la misma e impedir que la válvula de retención se abra cuando se active la
bomba.
Perfore un agujero de 3/16 pulgadas (4,7 mm) en el tubo de descarga a una distancia de 1 a 2
pulgadas (2,5 a 5,1 cm) por encima de la conexión de descarga de la bomba (pero por debajo
de la válvula de retención) para impedir el bloqueo por aire de la bomba.
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
Page 14
Éléctrica / Operación / Servico 14
INSTALACIÓN ELÉCTRICA
Voltaje peligroso, puede ser causa de descargas eléctricas, quemaduras o
muerte. Al instalar, operar o prestar servicios a esta bomba, respete las instrucciones de seguridad
enumeradas a continuación:
Paso 1. NO utilice cable con empalmes para la alimentación eléctrica.
Paso 2. NO permita que el enchufe del cordón eléctrico quede sumergido.
Paso 3. NO use cables de prolongación. Presentan riesgo de incendio y pueden reducir el voltaje
lo suficiente como para impedir el bombeo, dañar el motor o ambas cosas.
Paso 4. NO manipule o preste servicios a la bomba mientras esté conectada a la corriente
eléctrica.
Paso 5. NO saque la clavija (ficha) de puesta a tierra ni modifique el enchufe. Para protección
contra la descarga eléctrica el cable de alimentación está constituido por un conductor de
tres alambres y termina en un enchufe de tres pernos con puesta a tierra. Enchufe la
bomba en un receptáculo de toma de tres alambres del tipo de puesta a tierra, con la tierra
conectada. Conecte la bomba respetando los códigos de electricidad que corresponda.
Para el funcionamiento automático, enchufe o conecte la bomba a un interruptor automático de
flotante o a un controlador la bomba. Si la bomba se conecta directamente a una toma eléctrica,
funcionará en forma continua. La bomba debe conectarse a su propio un ramal individual y no
deben colocarse otras tomas o equipo en ese circuito. Los fusibles o disyuntores de circuito deben
tener la capacidad que se indica en el cuadro que figura más abajo.
Peligro de incendio y de explosión. Puede causar lesiones graves, daños
materiales o muerte. El motor no es a prueba de inflamación. No se debe usar en atmósferas explo-
sivas. Asegúrese de que la información sobre la corriente eléctrica (voltaje, frecuencia y número de
fases) inscrita en la chapa del motor de la bomba corresponde exactamente a la de la corriente
eléctrica utilizada. Instale la bomba en conformidad con todos los códigos de electricidad que corresponda.
Requiere un ramal Amperios con fusibles de dos
Modelo HP Voltaje individual (amperios) telementos y retardo de tiempo
2961 4/10 115 15 10
OPERACIÓN E INSTALACIÓN
AVISO: No permita que la bomba funcione en un sumidero seco. Si lo hace, invalidará la garantía
y podrá dañar la bomba.
El uso de un protector automático de sobrecarga en el motor lo protegerá contra el
sobrecalentamiento o la sobrecarga e impedirá que éste se queme. Cuando el motor se enfría el
protector de sobrecarga se reconecta automáticamente y permite el arranque del motor.
Si el protector de sobrecarga funciona con excesiva frecuencia, investigue los motivos. La
sobrecarga podría deberse a un rodete trabado, al uso de voltaje erróneo o reducido o a una falla
eléctrica en el motor. Si se sospecha que el motor tiene una falla eléctrica, hágalo revisar por
personal de servicio competente.
La bomba está lubricada permanentemente y no requiere ser aceitada o engrasada.
GENERALIDADES
Voltaje peligroso, puede ser causa de descargas eléctricas, quemaduras o
muerte. Antes de retirar la bomba del sumidero para prestarle servicio, desconecte la corriente
eléctrica a la bomba y al interruptor de control.
Riesgo de choque eléctrico. Puede producir quemaduras o la muerte. No
levante la bomba por el cordón.
Sumerja la bomba en una solución desinfectante de agua clorada (Clorox, agua lavandina, agua de
Javel, etc.) por lo menos durante una hora antes de desarmar la bomba. El motor de la bomba
contiene un aceite lubricante especial que debe mantenerse limpio y libre de agua.
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
ADVERTENCIA
Page 15

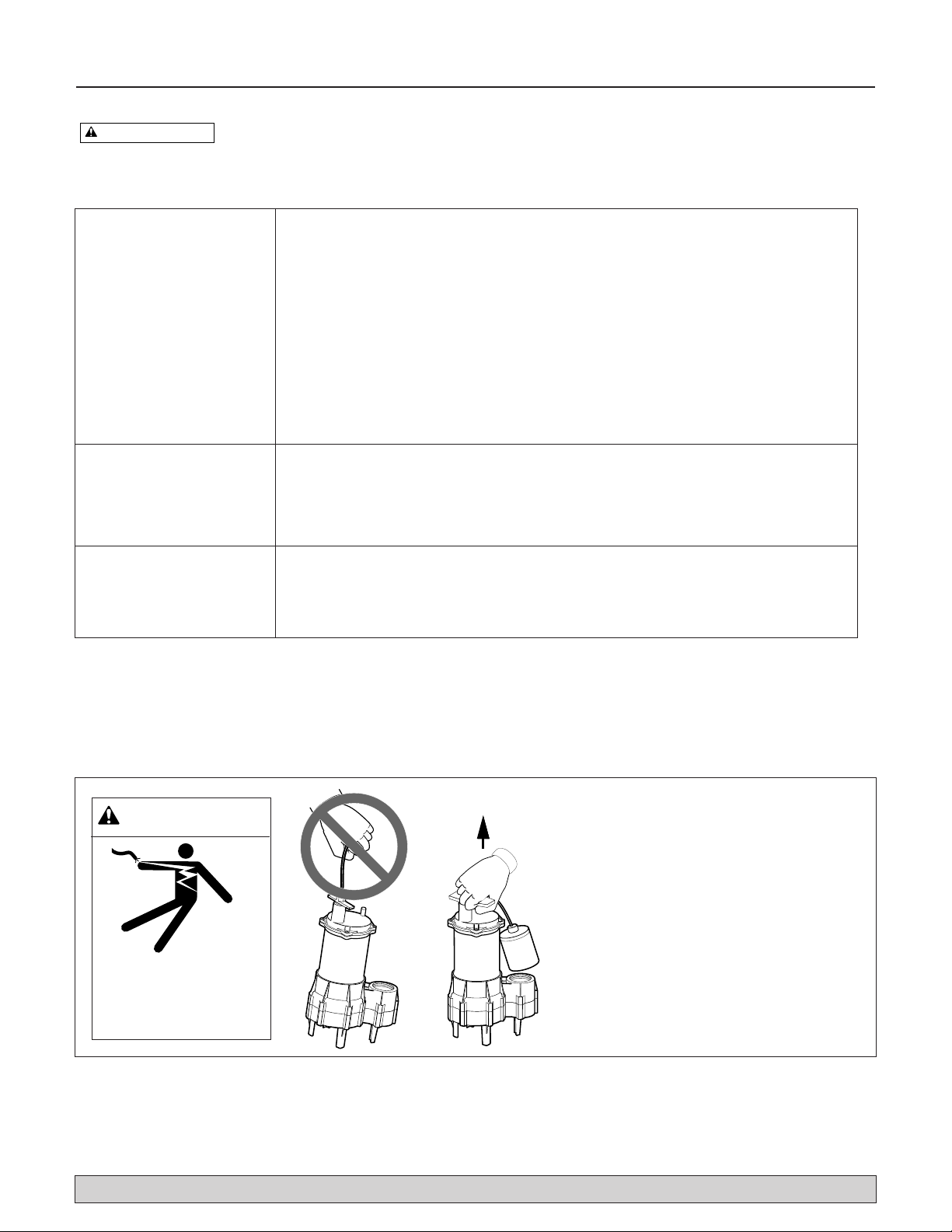

Guía para la resolución de problemas 15
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
A. La bomba no funciona:
B. La bomba no vacía el
sumidero:
C. La pompe ne s’arrête
pas de fonctionner:
Riesgo de arranques repentinos. Puede
provocar choques eléctricos o apretar
los dedos o las manos. Si la bomba está conectada cuando el
dispositivo de sobrecarga térmica se reposiciona, ésta podrá activarse sin advertencia previa. Desconecte la corriente antes de
realizar trabajos de mantenimiento o servicio en la bomba.
1. Verifique que el cable de alimentación esté enchufado correctamente en el receptáculo.
Antes de manipular la bomba o el motor, desconecte la energía eléctrica.
2. Asegúrese de que haya corriente eléctrica.
3. Verifique que el nivel de líquido sea lo suficientemente elevado para activar el
interruptor o el control.
4. Verifique que el agujero de 3/16 pulgadas (4,17 mm) en el caño de descarga no esté
tapado.
5. Verifique que la entrada de la bomba, el rodete, la válvula de retención o el caño de
descarga no estén bloqueados.
6. Es posible que el protector térmico de sobrecarga haya accionado. Haga arrancar la
bomba; si arranca y se detiene de inmediato desconecte la bomba de la corriente
eléctrica por 30 minutos para permitir que el motor se enfríe; luego vuelva a conectarla
a la corriente eléctrica. Investigue la causa del sobrecalentamiento o sobrecarga.
1. Asegúrese de que todas las válvulas en la tubería de descarga estén totalmente abiertas.
2. Limpie el caño de descarga y verifique la válvula.
3. Verifique que la entrada de la bomba o el rodete no estén bloqueados.
4. Quizás la bomba no tenga el tamaño correcto y es posible que se requiera una bomba
de mayor capacidad.
1. Verifique que los flotantes del interruptor o el control automático funcionen
correctamente y tengan la ubicación adecuada. Consulte las instrucciones de instalación
del interruptor o control automático.
2. Si la bomba no funciona en absoluto o continúa funcionando con fallas, consulte al
personal de servicio de su localidad.
1. Se puede dañar el cordón y sus conexiones si se trata de levantar o de sostener
la bomba por medio del cordón eléctrico.
2. El cordón se puede abrir, dejando los hilos
expuestos y creando la posibilidad de
incendio o de choque eléctrico.
3. Si la bomba se levanta o se sostiene por
medio del cordón eléctrico, la garantía
quedará anulada.
4. Use el aro o mango que se encuentra en
la parte superior de la bomba para levantar o bajar la bomba. Desconecte la corriente eléctrica a la bomba antes de realizar
trabajos en la misma o de tratar de sacar
la bomba del sumidero.
Riesgo de choque eléctrico. Puede quemar o
matar. No levante la
bomba por medio del
cordón eléctrico.
ADVERTENCIA SOBRE EL LEVANTAMIENTO POR MEDIO DEL CORDÓN
ADVERTENCIA
ADVERTENCIA
1476 0195
Page 16
Liste de piezas de repuesto 16
Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867
Descripción
2961
Réf. de piezas Cantidad 115 Volt
1 Cable de alimentación 1 PS117-54-TSE
2 Voluta superior 1 PW1-10P
3 Rodete 1 PW5-15P
4 Voluta inferior 1 PW1-11P
5 Interruptor automático
de flotador 1 PS117-144P
4
3
2
1
5
664 0997 SIM
LISTA DE PIEZAS DE REPUESTO
SI EL MOTOR FALLA, REEMPLACE LA BOMBA.
Loading...
