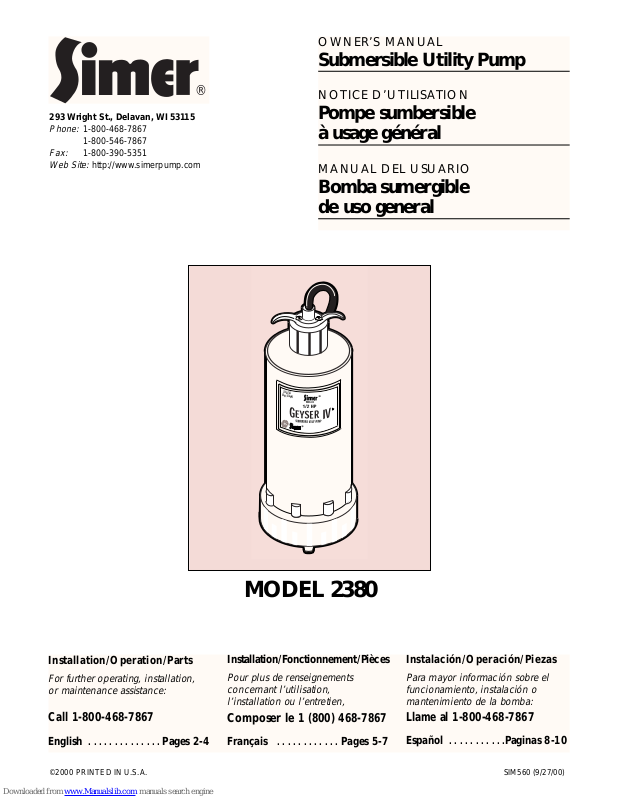

Simer 2380 Owner's Manual [en, fr, es]

OWNER’S MANUAL

Submersible Utility Pump

NOTICE D’UTILISATION

Pompe sumbersible
à usage général

MANUAL DEL USUARIO

Bomba sumergible
de uso general

Installation/Operation/Parts

For further operating, installation,
or maintenance assistance:

Call 1-800-468-7867

English . . . . . . . . . . . . . . Pages 2-4

Installation/Fonctionnement/Pièces

Pour plus de renseignements
concernant l’utilisation,
l’installation ou l’entretien,

Composer le

1 [phone]

Français . . . . . . . . . . . . Pages 5-7

Instalación/Operación/Piezas

Para mayor información sobre el
funcionamiento, instalación o
mantenimiento de la bomba:

Llame al 1-800-468-7867

Español . . . . . . . . . . .Paginas 8-10

©2000 PRINTED IN U.S.A. SIM560 (9/27/00)

293 Wright St., Delavan, WI 53115

Phone:

1-800-468-7867
1-800-546-7867

Fax:

1-800-390-5351

Web Site:

http://www.simerpump.com

MODEL 2380

®

1 5 VOLT AC
60 Hz / 6 3 AMPS

®

MODEL 238

®

Safety 2

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

READ AND FOLLOW

SAFETY INSTRUCTIONS!

This is the safety alert symbol. When you see this

symbol on your pump or in this manual, look for
one of the following signal words and be alert to the
potential for personal injury.

warns about hazards that will cause serious
personal injury, death or major property damage if
ignored.

warns about hazards that can cause serious
personal injury, death or major property damage if
ignored.

warns about hazards that will or can cause
minor personal injury or property damage if ignored.

The label NOTICE indicates special instructions which
are important but not related to hazards.

Carefully read and follow all safety instructions in this
manual and on pump.

Keep safety labels in good condition.
Replace missing or damaged safety labels.

DESCRIPTION

This Submersible Utitlity Pump is designed for draining
stock tanks, window wells, boats, flat roofs and cisterns.
Unit is equipped with a 3-prong grounding-type power
cord. Automatic thermal protection.

SPECIFICATIONS

Power supply required ...............................115V, 60 HZ.

Motor duty...................................................continuous*

Liquid Temp. Range ................... Less Than120°F (50°C)

Circuit Requirement (minimum)........................15 Amps

Discharge:..................................................1-1/2" MNPT

*NOTICE: For continuous operation, the pump must be
submerged to prevent the motor from overheating.

*NOTICE: Pump water only. Maximum temperature
120° F.

PERFORMANCE

ELECTRICAL & SWITCH
SPECIFICATIONS

SIMER warrants to the original consumer purchaser (“Purchaser”) of its products
that they are free from defects in material or workmanship.

If within twelve (12) months from the date of the original consumer purchase
any such product shall prove to be defective, it shall be repaired or replaced at
SIMER’s option, subject to the terms and conditions set forth below. Your origi­nal receipt of purchase is required to determine warranty eligibility.

Exceptions to the Twelve (12) Month Warranty

Five (5) Year Warranty:

If within five (5) years from original consumer purchase any Pre-Charge water
system tank shall prove to be defective, it shall be repaired or replaced at
SIMER’s option, subject to the terms and conditions set forth below.

General Terms and Conditions

Purchaser must pay all labor and shipping charges necessary to replace product
covered by this warranty. This warranty shall not apply to acts of God, nor shall
it apply to products which, in the sole judgement of SIMER, have been subject
to negligence, abuse, accident, misapplication, tampering, alteration; nor due
to improper installation, operation, maintenance or storage; nor to other than
normal application, use or service, including but not limited to, operational fail­ures caused by corrosion, rust or other foreign materials in the system, or oper­ation at pressures in excess of recommended maximums.

Requests for service under this warranty shall be made by returning the defec­tive product to the Retail outlet or to SIMER as soon as possible after the dis­covery of any alleged defect. SIMER will subsequently take corrective action as
promptly as reasonably possible. No requests for service under this warranty
will be accepted if received more than 30 days after the term of the warranty.

This warranty sets forth SIMER’s sole obligation and purchaser’s exclusive rem­edy for defective products.

SIMER SHALL NOT BE LIABLE FOR ANY CONSEQUENTIAL, INCIDENTAL, OR
CONTINGENT DAMAGES WHATSOEVER.

THE FOREGOING WARRANTIES ARE EXCLUSIVE AND IN LIEU OF ALL
OTHER EXPRESS WARRANTIES. IMPLIED WARRANTIES, INCLUDING BUT
NOT LIMITED TO THE IMPLIED WARRANTIES OF MERCHANTABILITY AND
FITNESS FOR A PARTICULAR PURPOSE, SHALL NOT EXTEND BEYOND THE
DURATION OF THE APPLICABLE EXPRESS WARRANTIES PROVIDED HEREIN.

Some states do not allow the exclusion or limitation of incidental or conse­quential damages or limitations on how long an implied warranty lasts, so the
above limitations or exclusions may not apply to you. This warranty gives you
specific legal rights and you may also have other rights which vary from state
to state.

Simer Limited Warranty

SIMER • 293 Wright St. • Delavan, WI U.S.A. 53115

Phone: [phone] • Fax: [phone]

GPH (LPH) AT TOTAL FEET (M)

Model Motor 0 5 10 15 20

No. HP (0) (1.5m) (3m) (4.6m) (6.1m)

CAPACITY GALLONS(L)/Minute

85 65 45 28 4

2380 1/2

(322) (246) (170) (106) (15)

Motor Minimum

Model Motor Full Load Circuit

No. HP Amps Req. (Amps)

2380 1/2 6.3 15

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

General Information 3

GENERAL SAFETY INFORMATION

Electrically powered utility pumps normally give many
years of trouble-free service when correctly installed,
maintained, and used. See the “Troubleshooting Chart”
in this manual for information about common utility
pump problems and remedies. For more information,
see your retailer, or call Simer customer service at
1-800-468-7867 or 1-800-546-7867

1. Know the pump application, limitations, and poten-

tial hazards.

2. Do not use in water with fish or other living things

present.

3. Disconnect power before servicing.

4. Release all pressure within system before servicing

any component.

5. Drain all water from system before servicing.

6. Secure discharge line before starting pump. An unse-

cured discharge line will whip, possibly causing per­sonal injury and/or property damage.

7. Check hoses for weak or worn condition before each

use, making certain that all connections are secure.

8. Periodically inspect pump and system components.

Keep free of debris and foreign objects. Perform rou­tine maintenance as required.

9. Provide means of pressure relief for pumps whose

discharge line can be shut-off or obstructed.

10.Personal Safety:

a. Wear safety glasses at all times when working

with pumps.

b. Keep work area clean, uncluttered and properly

lighted – replace all unused tools and equipment.
c. Keep visitors at a safe distance from work area.
d. Make workshop child-proof – with padlocks, mas-

ter switches, and by removing starter keys.

11.Follow all electrical and safety codes that apply.

12.This equipment is only for use on 115 volt (single

phase) and is equipped with an approved 3-conduc­tor cord and 3-prong, grounding-type plug.

To reduce risk of electric shock, pull
plug before servicing. This pump has not been inves­tigated for use in swimming pool areas. Pump is sup­plied with a grounding conductor and grounding­type attachment plug. Be sure it is connected only to
a properly grounded grounding-type receptacle.

Where a 2-prong wall receptacle is encountered, it
must be replaced with properly grounded 3-prong
receptacle installed in accordance with codes and
ordinances that apply.

13.All wiring should be performed by a qualified
electrician.

14.Make certain power source conforms to require­ments of your equipment.

15.Protect the electrical cord from sharp objects, hot sur­faces, oil, and chemicals. Avoid kinking the cord.
Replace or repair damaged or worn cords immediately.

16.Do not touch an operating motor. Modern motors
are designed to operate at high temperatures.

17.Do not handle pump or pump motor, or change
fuses with wet hands or when standing on wet or
damp surface, or in water.

Hazardous voltage can shock, burn or kill.
Do not walk on wet area until all power has been
turned off. If shut-off box is in basement, call electric
company or hydro authority to shut-off service to
house, or call your local fire department for instruc­tions. Failure to follow this warning can result in fatal
electrical shock.

Do not lift the pump by the power cord.

INSTALLATION

1. Set the pump on a hard surface in at least 2 inches

of water.

2. Connect the discharge line with the fittings provided.

3. Pump should not be installed on clay, dirt, mud or

sand surfaces. Although the pump will usually pass
small particles suspended in water, clean the area to
pumped of small stones and gravel which could clog
the pump.

*NOTICE: Grass, mud, sand or pea gravel can clog the
pump and reduce it’s performance. Keep the pump inlet
clear.

4. To reduce motor noise and vibrations when using

rigid pipe, a short length of rubber hose (e.g. radiator
hose) can be connected into discharge line near
pump using suitable clamps.

5. Power Supply: Pump is designed for 115 V., 60 Hz.,

operation and requires a minimum 15 amp. circuit.
Pump is supplied with a 3-wire cord with grounding­type plug.

Pump should always be electrically
grounded to a suitable electrical ground such as a
grounded water pipe or a properly grounded metal­lic raceway, or ground wire system. Do not cut off
round ground pin.

6. If pump discharge line is exposed to outside sub­freezing atmosphere, portion of line exposed must be
installed so any water remaining in pipe will drain to
the outfall by gravity. Failure to do this can cause
water trapped in discharge to freeze which could
result in damage to pump.

For parts or assistance, call Simer Customer Service at 1-800-468-7867 / 1-800-546-7867

Troubleshooting

Installation / Operation 4

7. Check system operation by observing pump
operation.

Failure to make this operational check
may lead to improper operation, premature failure,
and flooding.

OPERATION

Risk of electric shock. Do not handle a
pump or pump motor with wet hands or when standing
on wet or damp surface, or in water.

1. Shaft seal depends on water for lubrication and cool-

ing. Do not operate pump unless it is submerged in
water as seal may be damaged if allowed to run dry.

2. Pump will not remove all water. On a flat surface the

pump will pump down to within 1” of the pumping
surface.

NOTICE: For continuous operation, the pump must
be submerged to prevent the motor from overheating.
A fully submerged pump is preferred for proper cool­ing when a pump runs continuously.

Risk of electric shock. Before attempting to
check why unit has stopped operating, disconnect
power from unit. Do not handle pump with wet hands
or when standing on wet or damp surfaces, or in water.

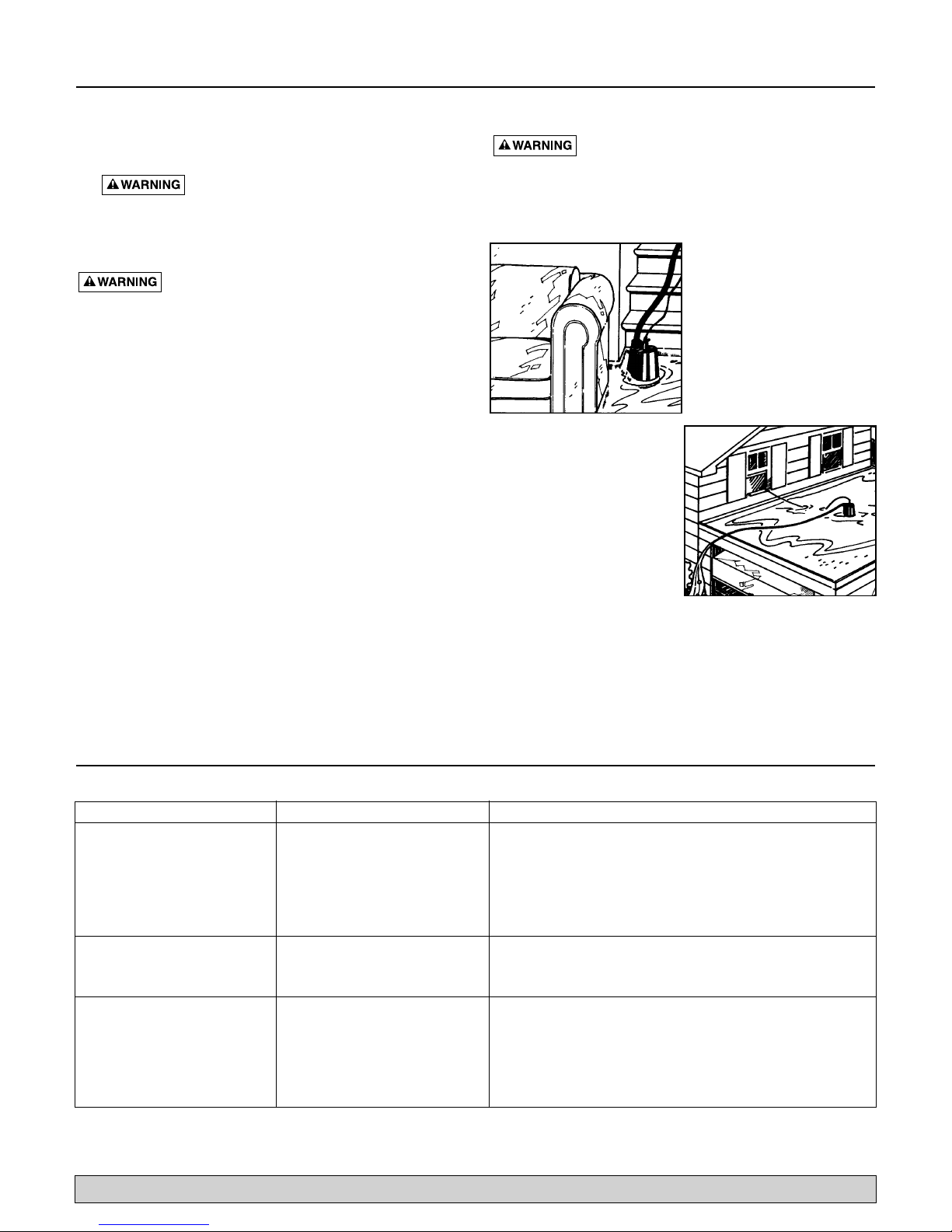

Dewater flat roofs

Empty flooded rooms

SYMPTOM PROBABLE CAUSE(S) CORRECTIVE ACTION

Pump won’t start or run. Pump is not plugged in. Check and see if pump is plugged in to a proper outlet.

Blown fuse. If blown, replace with fuse of proper size.
Low line voltage. If voltage under recommended minimum, check size of

wiring from main switch on property. If OK, contact power
company or hydro authority.

Defective motor. Replace pump.

Pump won’t shut off. Restricted discharge Remove pump and clean pump and piping.

(obstacle or ice in piping).
Restricted intake. Remove the pump and clean the intake.

Pump operates but Low line voltage. If voltage under recommended minimum, check size of
delivers little or no water. wiring from main switch on property. If OK, contact power

company or hydro authority.

Worn or defective parts or Replace pump.
plugged impeller.

Restricted intake. Clean out the intake.

Sécurite 5

Pour obtenir des pièces ou de l’aide,appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

LIRE TOUTES CES

INSTRUCTIONSET LES SUIVRE!

Ce symbole indique qu’il faut être prudent.

Lorsque ce symbole apparaît sur la pompe ou dans
cette Notice, rechercher une des mises en garde qui
suivent, car elles indiquent un potentiel possible de
blessures corporelles.

avertit d’un danger qui causera des
blessures corporelles, la mort ou des dommages
matériels importants si on l’ignore.

avertit d’un danger qui risque de causer
des blessures corporelles, la mort ou des dommages
matériels importants si on l’ignore.

avertit d’un danger qui causera ou qui
risquera de causer des blessures corporelles, la mort ou
des dommages matériels importants si on l’ignore.

Le mot NOTA indique des instructions spéciales et impor­tantes n’ayant aucun rapport avec les dangers.

Lire attentivement toutes les consignes de sécurité con­tenues dans cette Notice ou collées sur la pompe.

Garder les autocollants de sécurité en bon état;
les remplacer s’ils manquent ou s’ils ont été endommagés.

DESCRIPTION

Cette pompe submersible à usage général est conçue pour vider les
réservoirs de stockage, les puits de lumière, les bateaux, les terrass­es et les citernes. Elle est équipée d’un cordon électrique muni
d’une fiche à 3 broches dont une de mise à la terre. Dispositif de
protection thermique contre les surcharges à réenclenchement
automatique.

CARACTÉRISTIQUES

Courant d’alimentation requis ...................................115 V, 60 Hz

Type de moteur .....................................................service continu*

Température du liquide.........................inférieure à 120 °F (50 °C)

Circuit minimum ..........................................................15 ampères

Refoulement ..........................................................1 1/2 po MNPT

*NOTA : En fonctionnement continu, et pour que le moteur ne sur­chauffe pas, la pompe doit toujours être immergée.

*NOTA : Ne pomper que de l’eau. La température maximum de
l’eau ne doit pas dépasser 120 °F.

RENDEMENT

CARACTÉRISTIQUES ÉLECTRIQUES
ET INTERRUPTEUR

SIMER garantit à l’acheteur-utilisateur initial (“Acheteur”) que ses produits sont
exempts de tout défaut de fabrication et de matériaux.
Tout produit reconnu défectueux dans les douze (12) mois qui suivent la date
d’achat d’origine sera remplacé ou réparé à la discrétion de SIMER, selon les con­ditions stipulées ci-dessous. La preuve datée de l’achat servira à déterminer si le
produit est sous garantie.

Exceptions à la garantie de douze (12) mois
Garantie de cinq (5) ans :

Si, dans les cinq (5) ans à compter de la date de son achat par l’Acheteur, un réser­voir de système d’eau préchargé s’avère défectueux, SIMER s’engage, à son choix,
de le réparer ou de le remplacer, sous réserve des termes et conditions énoncés ci­dessous.

Conditions générales

L’Acheteur s’engage à payer tous les frais de main-d’oeuvre et d’expédition néces­saires au remplacement du produit couvert par la garantie. Cette garantie ne cou­vre pas les cas de force majeure et ne s’applique pas aux produits qui, du seul avis
de SIMER, ont fait l’objet de négligence, d’utilisation abusive ou incorrecte, d’ac­cident, de modification ou d’altération; ni aux produits qui n’ont pas été installés,
utilisés, entreposés ou entretenus correctement; ni à ceux qui n’ont pas été utilisés
ou entretenus normalement, y compris, mais sans s’y limiter, aux produits ayant
subi des pannes de fonctionnement causées par la corrosion, la rouille ou tout
autre corps étranger qui se serait introduit dans le système ou aux produits ayant

fonctionné à des pressions dépassant la pression maximum recommandée.
Les demandes de service en vertu de la présente garantie seront faites en retour­nant le produit défectueux au détaillant ou à SIMER dès la découverte du défaut
allégué. SIMER prendra alors les mesures correctives aussi rapidement qu’il est
raisonnablement possible. Aucune demande de service en vertu de la présente
garantie ne sera acceptée si elle est reçue plus de 30 jours après l’expiration de
ladite garantie.
La présente garantie énonce la totalité des obligations de SIMER et le seul recours
possible de l’Acheteur dans le cas de produits défectueux.
SIMER NE PEUT ÊTRE TENUE RESPONSABLE D’AUCUN DOMMAGE INDIRECT ,
ACCIDENTEL OU FORTUIT QUEL QU’IL SOIT.
LES PRÉSENTES GARANTIES SONT EXCLUSIVES ET TIENNENT LIEU DE TOUTE
AUTRE GARANTIE EXPRESSE. LES GARANTIES IMPLICITES, Y COMPRIS, MAIS
SANS S’Y LIMITER, LES GARANTIES IMPLICITES AYANT TRAIT À LA
COMMERCIABILITÉ ET À L’ADAPTATION À UN USAGE PARTICULIER, NE
DÉPASSERONT PAS LA DURÉE DES GARANTIES EXPRESSE APPLICABLES
STIPULÉES DANS LES PRÉSENTES.
Certaines provinces n’autorisent pas d’exclure ou de limiter des dommages fortu­its ou indirects ou de limiter la durée d’une garantie implicite; il se peut donc que
les limitations ou exclusions ci-dessus ne s’appliquent pas à votre cas. La présente
garantie vous donne des droits juridiques spécifiques et vous pouvez en avoir
d’autres qui varient d’une province à l’autre.

Garantie limitée Simer

SIMER • 293 Wright St. • Delavan, WI 53115

Tél. [phone] 546-7867 • Téléc. 1 800 390-5351

Gal/h (L/h) À LA HAUTEUR TOTALE

DE REFOULEMENT EN PIEDS (m)

N° de Puissance 0 5 10 15 20

modèle du moteur (0) (1,5 m) (3 m) (4,6 m) (6,1 m)

DÉBIT REFOULÉ NE GALLONS (L)/Minute

85 65 45 28 4

2380 1/2

(322) (246) (170) (106) (15)

Pleine charge Circuit

N° de Puissance du moteur minimum

modèle du moteur (en ampères) (en ampères)

2380 1/2 6,3 15

ATTENTION

Pour obtenir des pièces ou de l’aide,appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

Consignes générales 6

CONSIGNES GÉNÉRALES
DE SÉCURITÉ

Normalement, les électropompes à usage général fournissent de
nombreuses années de service sans incident si elles sont bien
posées, entretenues et utilisées. Se reporter à «Tableau de
recherche des pannes» de cette Notice pour les problèmes
courants des pompes à usage général et comment y remédier.
Pour plus de renseignements, s’adresser au marchand ou appeler
le service à la clientèle Simer en composant le 1 800 468-7867
ou 1 800 546-7867.

1. Il faut connaître les utilisations de la pompe, ses limites et les

dangers potentiels que son utilisation représente.

2. Ne pas utiliser cette pompe dans une eau contenant des pois-

sons ou tout autre espèce vivante.

3. Couper le courant avant d’intervenir sur la pompe.

4. Dissiper toute la pression du circuit avant d’intervenir sur un

des éléments de la pompe.

5. Vidanger l’eau du circuit avant d’intervenir sur la pompe.

6. Bien immobiliser la canalisation de refoulement avant de

démarrer la pompe. Une canalisation de refoulement non
immobilisée risque de se déplacer comme un fouet et de
causer des blessures corporelles et/ou des dommages
matériels.

7. Avant chaque utilisation, s’assurer que les tuyaux souples ne

comportent pas de points faibles ni de parties usées et que
tous les raccords sont bien serrés.

8. Périodiquement, inspecter la pompe et tous les éléments de

l’ensemble. Procéder à un entretien périodique selon le
besoin.

9. Prévoir un moyen de dissiper la pression des pompes dont la

canalisation de refoulement risque d’être fermée ou obstruée.

10. Sécurité personnelle :

a. Lorsque l’on intervient sur une pompe, toujours porter des

lunettes de sécurité.

b. Toujours garder la zone de travail propre, dégagée et bien

éclairée - Enlever tous les outils et tout l’équipement
inutiles.

c. Les visiteurs doivent se tenir à une distance sécuritaire de

la zone de travail.

d. Poser des cadenas pour s’assurer que les enfants ne pour-

ront pas pénétrer dans l’atelier de travail. Poser aussi un
interrupteur général et enlever les clés des démarreurs.

11. Observer tous les codes de sécurité et de l’électricité en

vigueur.

12. Cet équipement ne fonctionne que sur le courant alternatif

monophasé de 115 volts. Il est muni d’un cordon électrique
approuvé à 3 conducteurs et d’une fiche à 3 broches dont
une de mise à la terre.

Avant d’intervenir sur la pompe et pour
minimiser les risques de secousses électriques, débrancher le
cordon électrique de la pompe de la prise de courant.
Aucune étude n’a été faite pour savoir si cette pompe pou­vait être utilisée aux alentours des piscines. Cette pompe est
livrée avec un conducteur électrique dont un de ses conduc­teurs et une broche de sa fiche servent à la mise à la terre.
Ne brancher cette fiche que dans une prise de courant
adéquatement mise à la terre.

Au cas où l’installation ne comporterait que des prises de
courant à 2 trous, remplacer la prise de courant dans laque­lle la fiche sera branchée par une prise de courant à 3 trous
adéquatement mise à la terre et posée conformément aux
codes et aux décrets en vigueur.

13. Tout le câblage doit être exécuté par un électricien qualifié.

14. S’assurer que le courant d’alimentation est conforme aux car­actéristiques de l’équipement.

15. Protéger le cordon électrique contre les objets tranchants, les
surfaces chaudes, l’huile et les produits chimiques. Éviter de
faire des noeuds avec le cordon. Remplacer immédiatement le
cordon électrique s’il est endommagé ou usé.

16. Ne pas toucher le moteur de la pompe pendant qu’il fonc­tionne. Les moteurs modernes fonctionnent par des tempéra­tures élevées.

17. Ne pas manipuler la pompe ni le moteur de la pompe ni rem­placer un fusible lorsqu’on a les mains humides ou lorsqu’on
se tient debout sur une surface mouillée, humide ou dans
l’eau.

Tension dangereuse; risque de secousses élec­triques, de brûlures, voire de mort. Ne pas marcher sur cette sur­face humide tant que toute l’alimentation en courant électrique
n’aura pas été coupée. Si le sectionneur principal se trouve au
sous-sol, appeler la compagnie qui fournit l’électricité pour lui
demander d’interrompre le service alimentant la maison ou
appeler le service d’incendie de la municipalité pour plus de ren­seignements. On risque d’être mortellement électrocuté si on ne
respecte pas cet avertissement.

Ne jamais lever la pompe par son cordon électrique.

FONCTIONNEMENT

1. Poser la pompe sur une surface dure et dans au moins 2

pouces d’eau.

2. Brancher la conduite de refoulement avec les raccords fournis.

3. Il ne faut pas poser la pompe sur une surface en argile, en

terre ou sablonneuse. Bien que la pompe puisse habituelle­ment pomper les petites particules en suspension dans l’eau,
débarrasser la zone à pomper des petites pierres et des petits
graviers qui risqueraient de boucher la pompe.

NOTA : L’herbe, la boue, le sable et les petits gravillons peuvent
boucher la pompe et réduire son débit. Garder l’orifice d’aspira­tion de la pompe propre.

4. Pour réduire les bruits du moteur et les vibrations lorsqu’on

utilise un tuyau rigide, un petit morceau de tuyau en
caoutchouc (une durite de radiateur, par exemple) peut être
posé sur la conduite de refoulement à l’aide de colliers, près
de la pompe.

5. Courant électrique : La pompe est conçue pour fonctionner

sur le courant électrique de 115 V, 60 Hz. Elle doit être
branchée sur un circuit d’au moins 15 ampères. La pompe est
livrée avec des cordons électriques à 3 conducteurs avec
broche de mise à la terre.

La pompe doit toujours être électrique­ment raccordée à la terre, sur un tuyau d’eau mis à la terre,
une canalisation adéquatement mise à la terre ou un circuit
électrique adéquatement mis à la terre. Ne jamais couper la
broche ronde de mise à la terre de la fiche.

6. Si la conduite de refoulement de la pompe est exposée aux
températures de congélation extérieures, la partie exposée au
gel doit être installée de façon que l’eau restant dans le tuyau
puisse se vidanger en retombant par gravité. Si l’on ne
respecte pas cette recommandation, l’eau emprisonnée dans
la conduite de refoulement peut geler et la pompe risque
d’être endommagée.

Pour obtenir des pièces ou de l’aide,appeler le Service à la clientèle Simer en composant le 1 800 468-7867/1 800 546-7867

Recherche des pannes

Installation / Fonctionnement 7

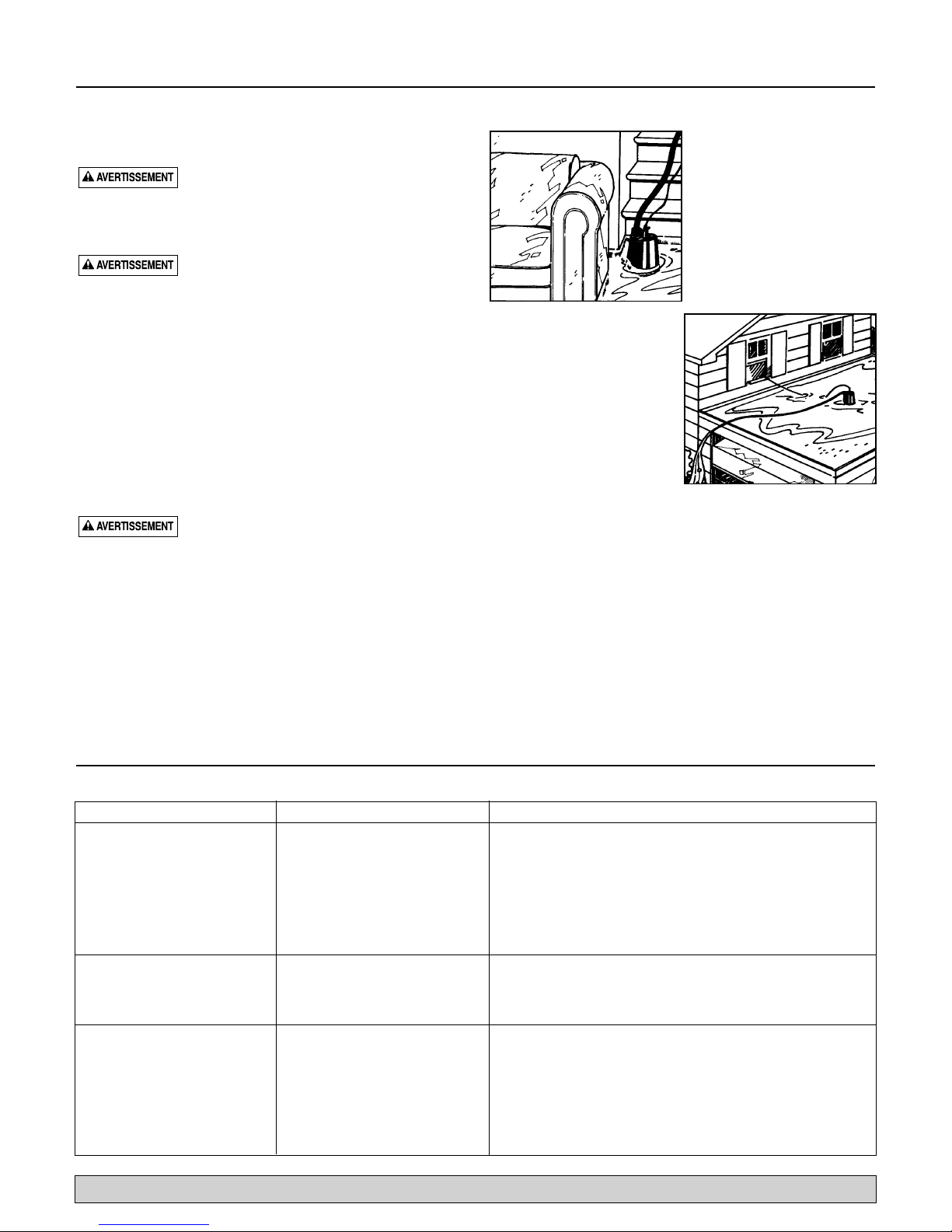

7. S’assurer du bon fonctionnement du système en observant le
fonctionnement de la pompe.

Ne pas procéder à cette vérification de fonc­tionnement risque de causer un mauvais fonctionnement, une
panne prématurée, voire une inondation.

FONCTIONNEMENT

Risque de secousses électriques. Ne pas manip­uler une pompe ni un moteur de pompe si on a les mains humides
ou si on se tient sur une surface mouillée ou humide ou dans
l’eau.

1. Le joint de l’arbre dépend de l’eau pour sa lubrification et son

refroidissement. Ne pas faire fonctionner la pompe si elle n’est
pas dans l’eau. Le joint sera endommagé si la pompe fonc­tionne à sec.

2. La pompe n’enlèvera pas toute l’eau. Lorsqu’elle est posée sur

une surface plane, la pompe pompera jusqu’à 1 pouce de la
surface de pompage.

NOTA : En fonctionnement continu, et pour que le moteur ne
surchauffe pas, la pompe doit toujours être immergée. Si la
pompe fonctionne en continu et pour qu’elle refroidisse
adéquatement, il est préférable qu’elle soit entièrement
submergée.

Risque de secousses électriques. Couper le
courant alimentant la pompe avant d’intervenir sur la pompe. Ne
pas manipuler une pompe ni un moteur de pompe si on a les
mains humides ou si on se tient debout sur une surface humide,
mouillée ou dans l’eau.

SYMPTÔMES CAUSES POSSIBLES REMÈDES

La pompe ne démarre pas La pompe n’est pas branchée. S’assurer que la pompe est branchée dans une prise de
ou ne fonctionne pas. courant électrique adéquate.

Fusible sauté. Le remplacer par un fusible de calibre adéquat.
Tension de ligne basse. Si la tension est inférieure à la tension minimum

recommandée, vérifier le calibre des conducteurs côté
sectionneur principal de la propriété. Si le calibre des
conducteurs est bon, s’adresser à la compagnie d’électricité.

Moteur défectueux. Remplacer la pompe.

La pompe ne s’arrête pas. Le refoulement est obstrué Déposer la pompe et la nettoyer ainsi que les tuyauteries.

(obstruction ou glace dans
la tuyauterie).

L’aspiration est obstruée. Déposer la pompe et nettoyer son aspiration.

La pompe fonctionne mais ne Tension de ligne basse. Si la tension est inférieure à la tension minimum
débite pas d’eau ou débite recommandée, vérifier le calibre des conducteurs côté
très peu d’eau. sectionneur principal de la propriété. Si le calibre des

conducteurs est bon, s’adresser à la compagnie d’électricité.

Des pièces de l’impulseur sont Remplacer la pompe.
usées ou défectueuses ou bien
l’impulseur est bouché.

L’aspiration est obstruée. Nettoyer l’aspiration.

Asséchage

des terrasses

Vidage des pièces

inondées

Seguridad 8

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

LEA Y OBSERVE LAS

INSTRUCCIONES DE SEGURIDAD

Este es un símbolo de alerta de seguridad. Cuando

vea este símbolo en su bomba o en este manual,
busque una de las siguientes palabras de señal y esté
alerta a las posibilidades de lesiones personales.

advierte sobre peligros que, si se igno­ran, ocasionarán lesiones personales graves, muerte o
daños importantes a la propiedad.

advierte sobre peligros que, si se ignoran,
pueden ocasionar lesiones personales graves, muerte o
daños importantes a la propiedad.

advierte sobre peligros que, si se igno­ran, ocasionarán o pueden ocasionar lesiones personales
o daños a la propiedad, de menor envergadura.

La etiqueta A VISO indica instrucciones especiales que son
importantes pero no están relacionadas con los peligros.

Es importante que lea y observe todas las instrucciones
de seguridad que aparecen en este manual y en la bomba.

Mantenga las etiquetas de seguridad en buen estado.
Cambie toda etiqueta dañada y vuelva a colocar aquellas
que estén ausentes.

DESCRIPCIÓN

Esta Bomba Sumergible de Uso General ha sido diseñada para
drenar tanques de almacenamiento, pozos de luz, botes, techos
planos y cisternas. La unidad viene equipada con un cordón de cor­riente de 3 clavijas, de tipo conexión a tierra. Con protección
automática de reposición térmica.

ESPECIFICACIONES

Suministro de corriente requerido...............................115V, 60 Hz

Servicio del motor .........................................................continuo *

Gama de temp. del líquido .....................Menos de 120° F (50° C)

Requisitos de circuito (mínimos).................................15 amperios

Accesorios de descarga:.......................................MNPT de 1-1/2”

*AVISO:Para una operación continua, la bomba debe estar sumergi­da para evitar que el motor se recaliente.

*AVISO: Bombee agua solamente. La temperatura máxima es de
120° F.

RENDIMIENTO

ESPECIFICACIONES ELÉCTRICAS
Y DE CONMUTACIÓN

SIMER garantiza al comprador consumidor original (“Comprador”) de sus produc­tos que se encuentran libres de defectos en material o mano de obra.
Si dentro de los doce (12) meses a partir de la fecha de la compra original por el con­sumidor, ese producto resulta defectuoso, éste será reparado o reemplazado a
opción de SIMER, sujeto a los términos y condiciones mencionados a continuación.
Su recibo de compra se usará para determinar la elegibilidad de la garantía.

Excepciones a la Garantía de doce (12) meses
Garantía de cinco (5) años;

Si dentro de los cinco (5) años desde la compra original por el consumidor de
cualquier tanque para un sistema hidráulico de pre-carga, éste resulta defectuoso,
será reparado o reemplazado a opción de SIMER, sujeto a los términos y condi­ciones indicados a continuación.

Términos y Condiciones Generales

El comprador deberá pagar por toda la mano de obra y cargos de envío necesar­ios para reemplazar el producto cubierto por esta garantía. Esta garantía no cor­responde en caso de actos fortuitos ni corresponde a productos que, a solo juicio
de SIMER, hayan sido objeto de negligencia, abuso, accidente, mala aplicación,
alteraciones forzosas o de otro tipo; ni debido a instalación, operación, manten­imiento o almacenamiento indebidos; ni debido a toda operación, uso o servicio
que no sea normal, incluyendo, pero sin limitarse a, fallas de operación ocasion­adas por corrosión, herrumbre u otros materiales foráneos en el sistema, o por la
operación a presiones en exceso a los máximos que se recomiendan.

Las solicitudes de servicio bajo esta garantía se deberán realizar por medio de la
devolución del producto defectuoso a la tienda minorista o a SIMER a la brevedad
posible después de haber descubierto el supuesto defecto. SIMER entonces tomará
una acción correctiva tan pronto como sea razonablemente posible. No se acep­tarán solicitudes de servicio bajo esta garantía si se reciben después de más de 30
días de terminado el período de la garantía.
Esta garantía establece la única obligación de SIMER y el recurso exclusivo del
comprador en relación a productos defectuosos.
SIMER NO SE HARÁ RESPONSABLE DE NINGÚN DAÑO CONSECUENTE, INCI­DENTAL O CONTINGENTE.
LAS GARANTÍAS QUE ANTECEDEN SON EXCLUSIVAS YEN LUGAR DE TODA
OTRA GARANTÍA EXPLÍCITA O IMPLÍCITA, INCLUYENDO PERO SIN LIMITARSE
A LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA
UN FIN ESPECÍFICO, Y NO SE EXTENDERÁN MÁS ALLÁ DE LADURACIÓN DE
LAS GARANTÍAS EXPLÍCITAS CORRESPONDIENTES SUMINISTRADAS EN LA
PRESENTE.
Algunos estados no permiten la exclusión o limitación de daños incidentales o
consecuentes o de limitaciones de tiempo sobre garantías implícitas, de modo que
es posible que las limitaciones o exclusiones que preceden no correspondan en
su caso. Esta garantía le otorga derechos legales específicos y es posible que Ud.
también tenga otros derechos que pueden variar de un estado al otro.

Garantía limitada de Simer

SIMER. • 293 Wright St. • Delavan, WI, E.U.A. 53115

Teléfono: 1-800-468-7867/1-800-546-7867 • Fax: [phone]

GPH (LPH) A ALTURA TOTAL EN PIES (M)

Modelo Motor 0 5 10 15 20

No. CV (0) (1,5m) (3m) (4,6m) (6,1m)

CAPACIDAD EN GALONES(LITROS)/MINUTO

85 65 45 28 4

2380 1/2

(322) (246) (170) (106) (15)

Carga Circuito

Modelo CV Completa del Mínimo

No. del motor Motor en Amps Req. (Amps.)

2380 1/2 6,3 15

PELIGRO

PRECAUCIÓN

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

Información general 9

INFORMACIÓN GENERAL SOBRE LA
SEGURIDAD

Las bombas de uso general con accionamiento eléctrico, general­mente brindan muchos años de servicio sin problemas cuando se
las instala, mantiene y emplea correctamente. Consulte la “Tabla
de localización de fallas” en este manual para obtener informa­ción sobre los problemas comunes con bombas de sumidero y sus
soluciones. Para mayor información, consulte con su represen­tante de ventas o llame al departamento de servicio al cliente,
marcando 1-800-468-7867 o 1-800-546-7867.

1. Infórmese sobre la aplicación, limitaciones y posibles riesgos

de la bomba.

2. No la use en agua con peces u otros seres vivos.
3 Desconecte la energía eléctrica antes de efectuar repara-

ciones.

4. Libere toda la presión dentro del sistema antes de reparar

cualquier componente.

5. Drene toda el agua del sistema antes de efectuar reparaciones.

6. Asegure bien la tubería de descarga antes de poner en marcha la

bomba. Una tubería de descarga que no esté bien segura puede
moverse y causar lesiones personales y/o daños materiales.

7. Antes de cada uso, verifique si las mangueras están débiles o

gastadas, asegurándose de que todas las conexiones estén
firmes.

8. Inspeccione periódicamente la bomba y los componentes del

sistema. Manténgalos limpios de basuras y objetos foráneos.
Realice el mantenimiento de rutina según sea necesario.

9. Provea un medio de alivio de la presión para aquellas bombas

cuya tubería de descarga pueda bloquearse u obstruirse.

10. Seguridad Personal :

a. Use gafas protectoras en todo momento cuando trabaje

con la bomba.

b. Mantenga la zona de trabajo limpia, despejada y debida-

mente iluminada - guarde toda herramienta y equipo que
no se use.

c. Mantenga a los visitantes a una distancia segura de la zona

de trabajo.

d. Asegúrese de que su taller sea a prueba de niños - con

candados, conmutadores maestros y sacando las llaves del
arrancador.

11. Observe todos los códigos eléctricos y de seguridad que cor-

respondan.

12. Esta bomba se puede usar solamente con corriente de 115

voltios (monofásica) y está equipada con un cordón aprobado
de 3 conductores y 3 clavijas, de tipo con conexión a tierra.

Para reducir el riesgo de choque eléctrico,
desenchufe la bomba antes de repararla. No se ha comproba­do aún si esta bomba pueda ser usada en albercas. La bomba
es suministrada con un conductor de puesta a tierra y un
enchufe de tipo con conexión a tierra. Asegúrese de que se
conecte solamente a un tomacorriente puesto a tierra, de
tipo con conexión a tierra.

Si el tomacorriente mural es del tipo para 2 clavijas, éste
debe ser reemplazado por un tomacorriente de 3 clavijas e
instalado de acuerdo con los códigos y reglamentos que cor­respondan.

13. Todo el cableado debe ser efectuado por un electricista
certificado.

14. Asegúrese de que la fuente de alimentación cumpla con los
requisitos de su equipo.

15. Proteja el cordón eléctrico contra objetos afilados, superficies
calientes, aceite y sustancias químicas. Evite que se enrede.
Reemplace o repare inmediatamente un cordón que esté
dañado o gastado.

16. No toque un motor cuando esté funcionando. Los motores
modernos están diseñados para funcionar a temperaturas
altas.

17. No manipulee la bomba ni el motor de la bomba con las
manos mojadas o cuando esté parado en suelo húmedo o
mojado, o en el agua.

Tensión peligrosa, puede causar choques,
quemaduras o muerte. No camine en un lugar mojado hasta
que no haya desactivado toda fuente de corriente eléctrica.
Si la llave de paso está en el sótano, llame a la compañía de
electricidad o de energía para cortar el servicio a su casa, o
llame al departamento de bomberos de su localidad para
solicitar instrucciones. El incumplimiento de esta advertencia
puede resultar en un choque eléctrico mortal.

No levante la bomba por medio del cordón de corriente.

INSTALACIÓN

1. Coloque la bomba sobre una superficie dura dentro de por lo
menos 2 pulgadas de agua.

2. Conecte la línea de descarga con los accesorios
suministrados.

3. La bomba no se debe instalar sobre superficies de arcilla,
polvo, lodo o arena. Aunque la bomba generalmente pasará
partículas pequeñas suspendidas en el agua, es importante
que se limpie la zona de bombeo de piedras pequeñas y
grava que puedan obstruir la bomba.

AVISO: Césped, lodo, arena o gravilla pueden obstruir la bomba y
reducir su rendimiento. Mantenga limpio el accesorio de admisión
de la bomba.

4. Para reducir el ruido y las vibraciones del motor cuando se
use un tubo rígido, se puede conectar una manguera corta de
caucho (por ej. manguera de radiador) en la línea de descar­ga, cerca de la bomba, usando abrazaderas adecuadas.

5. Suministro de energía: La bomba ha sido diseñada para una
operación de 115 V, 60 Hz, y requiere un circuito mínimo de
15 amperios. La bomba viene equipada con un cordón trifilar
con enchufe de tipo conexión a tierra.

La bomba siempre debe estar puesta a tierra
por medio de una conexión eléctrica a tierra adecuada como
una tubería de agua puesta a tierra, una canalización metáli­ca debidamente puesta a tierra, o un sistema de cableado a
tierra. No corte la clavija redonda de conexión a tierra.

6. Si la línea de descarga de la bomba está expuesta a la intem­perie con temperaturas debajo del punto de congelamiento, la
porción de la línea que quede expuesta, deberá ser instalada
de manera que el agua que permanezca en la tubería se
desagüe hacia la salida por gravedad. Si se ignora esta pre­caución, existe el riesgo de que el agua que quede atrapada
en la descarga se congele y dañe la bomba.

Si necesita repuestos o asistencia llame al Servicio al Cliente de Simer, 1-800-468-7867/1-800-546-7867

Localización de fallas

Instalación / Operación 10

7. Chequee la operación del sistema observando el fun­cionamiento de la bomba.

Si no se realiza esta inspección de la
operación, existe el riesgo de un funcionamiento inadecuado,
una falla prematura e inundaciones.

OPERACIÓN

Riesgo de choque eléctrico. No manipulee la
bomba ni el motor de la bomba con manos mojadas o cuando
esté parado sobre una superficie mojada o húmeda, o en agua.

1. La junta del eje depende del agua para su lubricación y enfri-

amiento. No opere la bomba a menos que se encuentre dentro
del agua, ya que el sello se perjudicará si marcha en seco.

2. La bomba no eliminará toda el agua. Sobre una superficie

plana, la bomba bombeará y reducirá el agua hasta un nivel
dentro de 1 pulgada de la superficie de bombeo.

AVISO: Para una operación continua, la bomba debe estar
sumergida para evitar que el motor se recaliente. Se prefiere
una bomba totalmente sumergida para obtener un enfriamiento
adecuado cuando funcione continuamente.

Riesgo de choque eléctrico. Antes de tratar
de verificar por qué la unidad ha dejado de funcionar,
desconecte la corriente hacia la unidad. No manipulee la
bomba con manos mojadas o cuando esté parado sobre super­ficies mojadas o húmedas, o en agua.

SÍNTOMA CAUSA(S) PROBABLE(S) ACCIÓN CORRECCTIVA

La bomba no arranca o La bomba no está enchufada. Verifique que la bomba esté enchufada en un
no marcha. tomacorriente adecuado.

Fusible quemado. Si está quemado, cámbielo por un fusible del tamaño

adecuado.

Baja tensión de línea. Si la tensión se encuentra por debajo del mínimo

recomendado, verifique el tamaño de los cables desde el
conmutador principal en la propiedad. Si es el correcto,
comuníquese con la empresa de energía o de suministro de
corriente eléctrica.

Motor defectuoso. Reemplace la bomba.

La bomba no se apaga. Descarga limitada Saque la bomba y limpie la bomba y la tubería.

(obstáculo o hielo en la tuberia).
Admisión restringida. Saque la bomba y limpie el accesorio de admisión.

La bomba funciona pero Baja tensión de línea. Si la tensión se encuentra por debajo del mínimo
dentrega poco o nada de recomendado, verifique el tamaño de los cables desde el
agua. conmutador principal en la propiedad. Si es el correcto,

comuníquese con la empresa de energía o de suministro de
corriente eléctrica.

Piezas gastadas o defectuosas Reemplace la bomba.
o impulsor tapado.

Admisión restringida. Limpie el accesorio de admisión.

Desaguar techos

planos

Vaciar habitaciones

inundaras

11

12
