Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 1
NL
INHOUDSOPGAVE
Woord vooraf ............................................................................................................................... 2
Verklaring gebruikte symbolen ..................................................................................................... 2
1. Inleiding .................................................................................................................................... 3
2. Beschrijving en werking ........................................................................................................... 3
3. Veiligheid ................................................................................................................................. 4
4. Technische specificaties .......................................................................................................... 5
5. Installatie .................................................................................................................................. 6
5.1. Controle vooraf .................................................................................................................. 7
5.2. Ionisatiestaaf monteren ..................................................................................................... 7
5.3. Ionisatiestaaf aansluiten .................................................................................................... 9
5.3.1. Ionisatiestaaf aansluiten op de Desktop voeding ........................................................ 9
5.3.2. Ionisatiestaaf aansluiten op de DIN rail voeding / externe voeding ............................. 9
6. Ingebruikneming .................................................................................................................... 10
7. Controle op de werking .......................................................................................................... 10
8. Onderhoud ............................................................................................................................. 11
8.1. Regelmatig reinigen van de ionisatiestaaf ....................................................................... 11
8.2. Reinigen van een sterk vervuilde ionisatiestaaf ............................................................... 11
9. Storingen ................................................................................................................................ 12
10. Reparaties ............................................................................................................................ 13
11. Afdanken .............................................................................................................................. 13
Reserveonderdelen .................................................................................................................... 14
Page 3
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 2
Woord vooraf
Deze handleiding is bedoeld voor installatie en gebruik van de ionisatiesystemen
Performax Easy en Performax Easy Speed.
Als elders in deze gebruikerhandleiding over ionisatiestaaf wordt verteld, wordt Performax Easy
of Performax Easy Speed bedoeld.
Deze handleiding moet altijd toegankelijk zijn voor het bedieningspersoneel.
Lees deze handleiding geheel door voordat u dit product installeert en in gebruik neemt.
Instructies in deze handleiding moeten worden opgevolgd om een goede werking van het
product te waarborgen en om aanspraak te kunnen maken op garantie. De garantiebepalingen
zijn omschreven in de Algemene Verkoopvoorwaarden van SIMCO (Nederland) B.V.
Verklaring gebruikte symbolen
Waarschuwing
Verwijst naar speciale informatie ter voorkoming van letsel of
aanzienlijke schade aan het product of het milieu.
Let op
Belangrijke informatie over efficiënt gebruik en/of ter voorkoming van
schade aan het product of het milieu.
Page 4
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 3
NL
1. Inleiding
De Performax Easy en Performax Easy Speed zijn ionisatiestaven die ontworpen zijn om
elektrostatisch geladen oppervlakken te neutraliseren.
Het belangrijkste verschil tussen deze twee ionisatiestaven is het aanbevolen gebruik.
De Performax Easy Speed is geoptimaliseerd voor hoge bandsnelheden, dicht bij het te
ontladen materiaal.
Beide ionisatiestaven zijn voorzien van een geïntegreerde hoogspanningsvoeding, emitters en
een status-LED.
De Performax Easy en Performax Easy Speed worden via een standaard M12-connector
voorzien van 24 V DC voedingsspanning.
De aanbevolen haakse connector met kabel is ook voorzien van LED status signalering.
De Performax Easy is optimaal inzetbaar tussen de 100 en 500 mm afstand, bij
materiaalsnelheden beneden 500 meter per minuut en is verkrijgbaar in effectieve lengtes van
270 t/m 3690 mm, in stappen van 180 mm.
Voor materiaalsnelheden hoger dan 500 m/minuut en/of afstanden tussen 50 en 500 mm
afstand wordt de Performax Easy Speed aanbevolen, deze is verkrijgbaar in effectieve lengtes
van 90 t/m 3810 mm, in stappen van 60 mm.

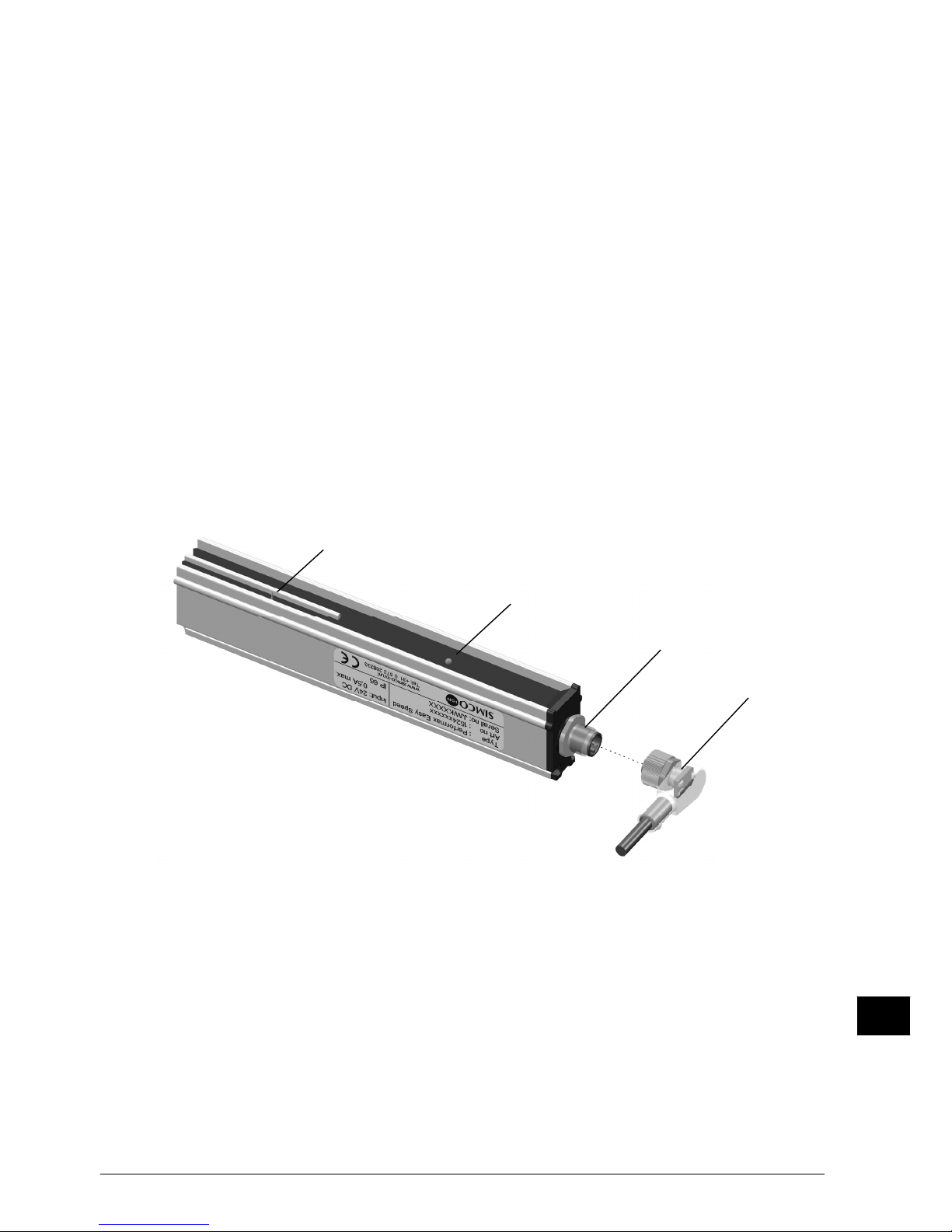

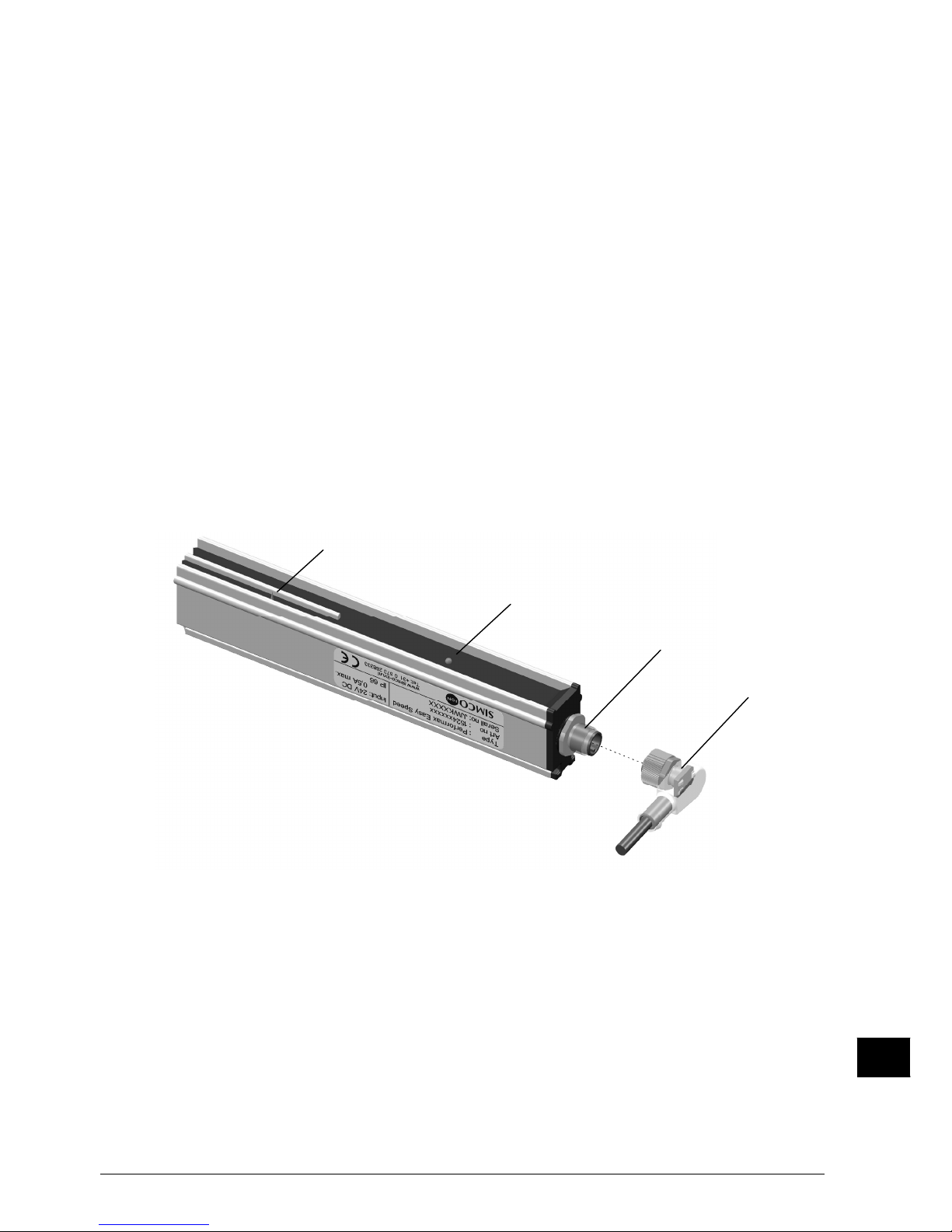

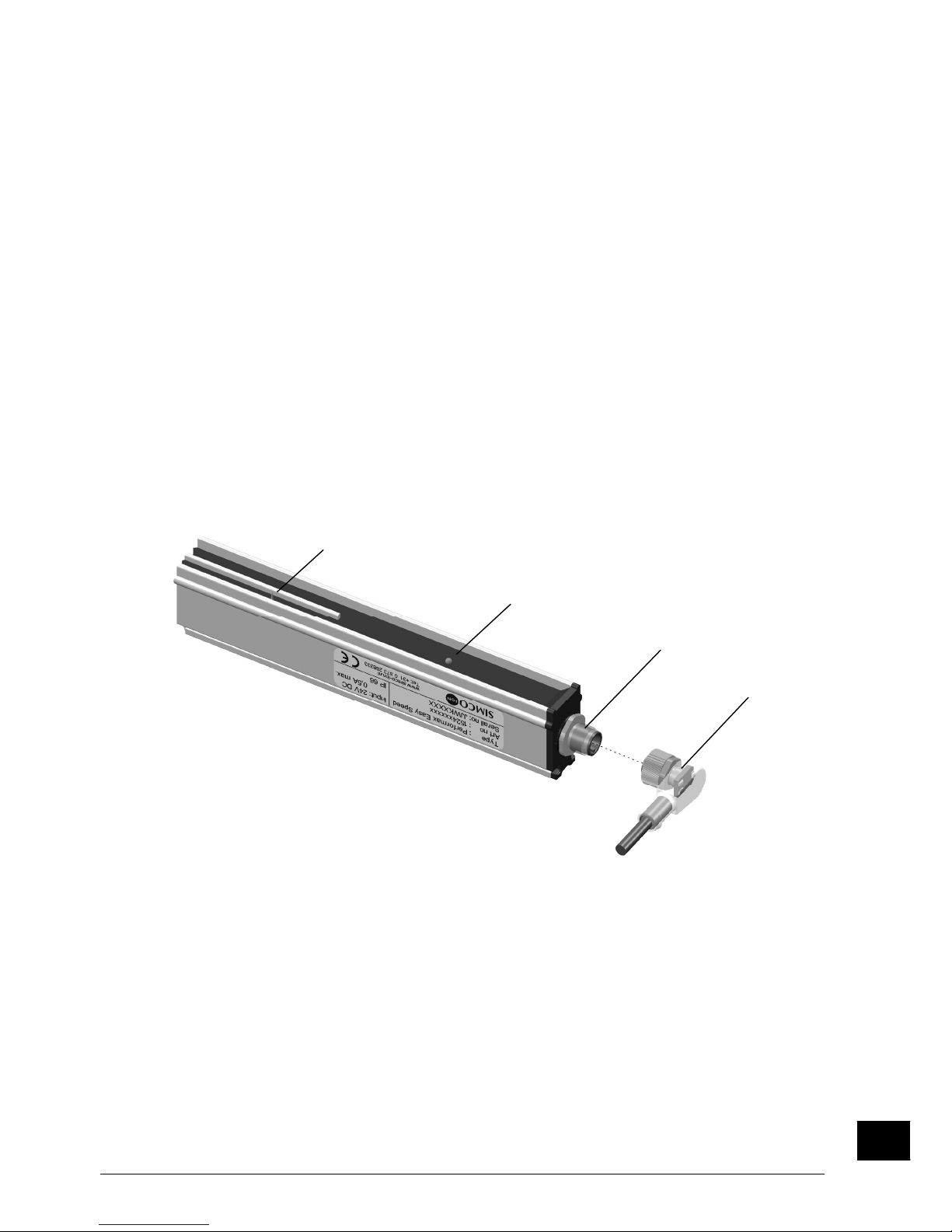

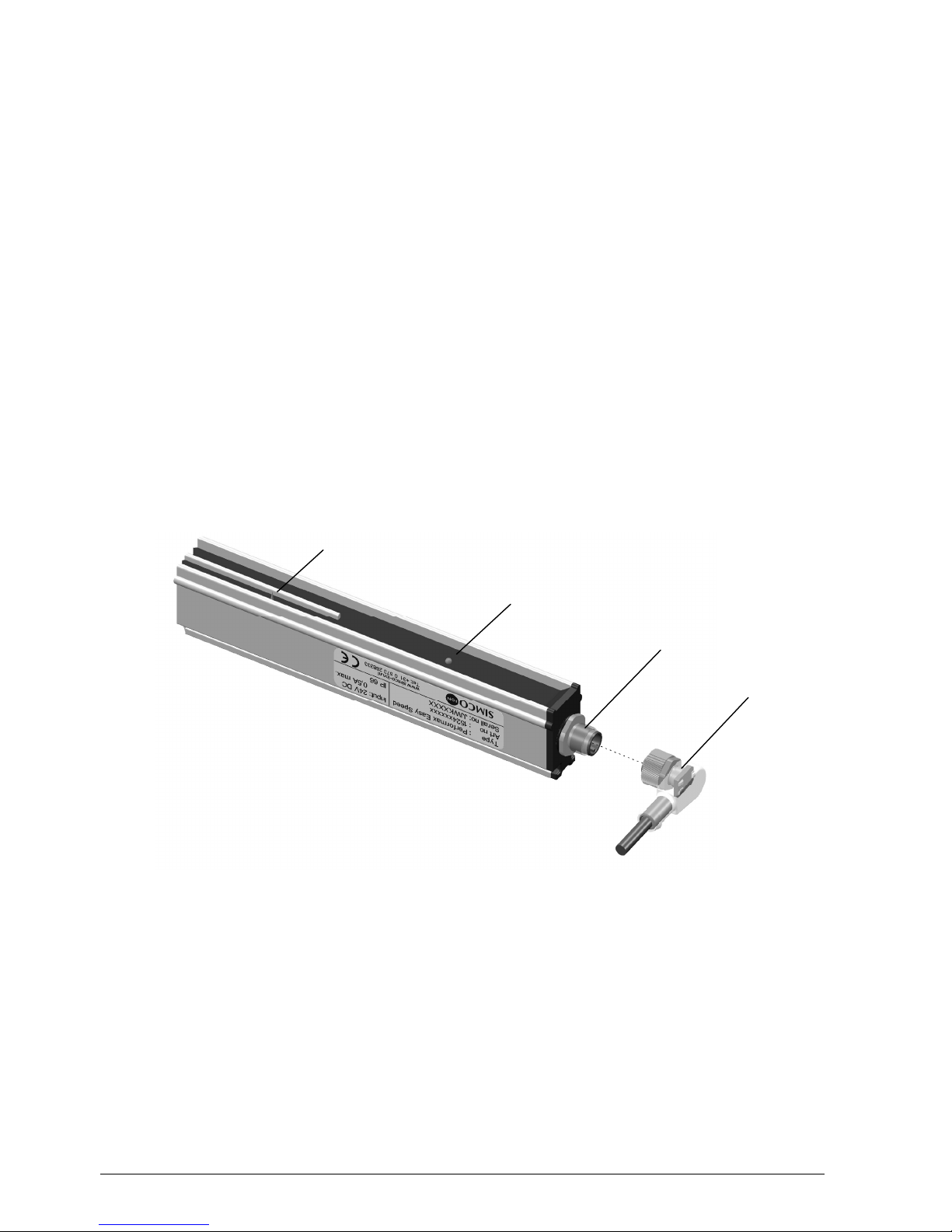

Afbeelding 1: Aansluitzijde Performax Easy en Performax Easy Speed
2. Beschrijving en werking
De 24 V DC voedingsspanning wordt in de ionisatiestaaf omgezet in een positieve en negatieve
hoogspanning. De hoogspanning wekt aan de emitters van de ionisatiestaaf een elektrisch veld
op waardoor de luchtmoleculen rondom de emitters worden omgezet in positieve en negatieve
ionen. Wanneer een elektrostatisch geladen materiaal binnen werkafstand van de ionisatiestaaf
komt, worden er ionen vanuit de ionisatiestaaf met het geladen materiaal uitgewisseld totdat het
materiaal neutraal is.
Aan de status-LED is te zien of de ionisatiestaaf in bedrijf is, en of deze overbelast is.
Emitter
Status-LED
Voedingsaansluiting
Connector met
led indicatie
Page 5
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 4
3. Veiligheid
De volgende veiligheidsrichtlijnen moeten worden opgevolgd om verwondingen en
beschadigingen van voorwerpen of de ionisatiestaaf zelf te voorkomen.
Waarschuwing:
- De ionisatiestaaf is uitsluitend bestemd voor het neutraliseren van elektrostatisch
geladen oppervlakken.
- Elektrische installatie en reparatie moeten gebeuren door een elektrotechnisch
vakbekwaam persoon en volgens de nationaal en plaatselijk geldende voorschriften.
- De ionisatiestaaf mag alleen door een Limited Power Source (LPS) of NEC Klasse 2 voeding
worden gevoed.
- De apparatuur moet goed geaard zijn. Aarding is nodig voor een goede en veilige werking en
voorkomt elektrische schokken bij aanraking.
- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.
- De emitters zijn scherp en kunnen verwondingen veroorzaken.
- Bij het ionisatieproces wordt een geringe hoeveelheid ozon geproduceerd. De ozonconcentratie rondom de elektroden is afhankelijk van vele factoren, zoals de hoeveelheid
ruimte rondom de ionisatiestaaf en de luchtcirculatie. Daardoor voor kan de ozonconcentratie geen algemene waarde worden aangegeven.
- Het apparaat verliest zijn garantie indien zonder schriftelijke goedkeuring vooraf, wijzigingen,
aanpassingen, etc. zijn aangebracht of bij reparatie niet originele onderdelen zijn gebruikt.
De hoogspanningsvoerende emitters (9 kV) zijn stroombegrensd op 90 A, waardoor ze
elektrisch aanraakveilig en schokvrij zijn.
Page 6
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 5
NL
4. Technische specificaties
Benodigde voeding
Voedingsspanning 21 – 27 V DC
Opgenomen stroom Max. 0,5 A DC
Max. Kabellengte 30m bij 0,34mm2
Aansluiting M12-connector, 5-polig
Ingang
Remote on/off 10 - 30 V (Ri > 10K)
Inschakeltijd 30ms
Uitgang
Uitgangsspanning Max. 9 kV positief en negatief
Stroom per emitter naar aarde Max. 90 µA
Hoogspanning OK (HV OK) Voedingsspanning - 1V. Max. 50 mA
Omgeving
Gebruik Industrieel, binnengebruik
Dichtheidsklasse IP66
Temperatuur 0 - 55°C
Materiaalsnelheid 0 - 500 m/min (Performax Easy)
> 500 m/min (Performax Easy Speed)
Werkafstand 50 - 500 mm (Performax Easy Speed)
100 - 500 mm (Performax Easy)
Signalering
2-Kleuren LED Continu Knipperen
Groen In bedrijf Standby
Rood Overbelasting HV OK overbelast
Signalering kabelconnector
Groen
Power actief
(optioneel) Wit Remote on/off actief
Oranje HV OK signaal
Mechanisch
Effectieve lengte 270 - 3690 mm (Performax Easy)
90 - 3810 mm (Performax Easy Speed)
Afmetingen Lengte: Effectieve lengte + 180 mm
Breedte: 24 mm
Hoogte: 38,5 mm
Gewicht 1,25 kg/m
Behuizing Glasvezelversterkte kunststof
Montagemateriaal montagebeugels
Page 7
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 6

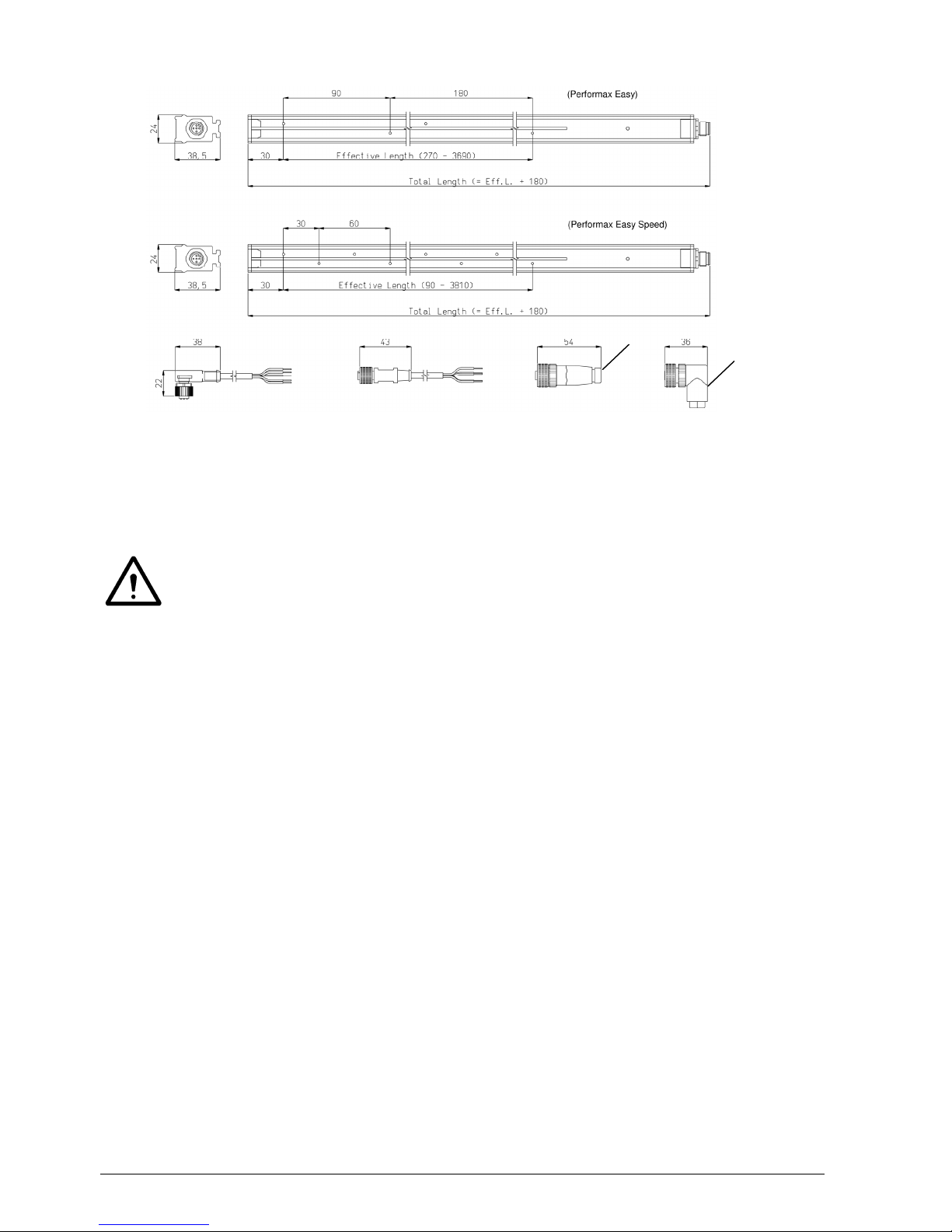

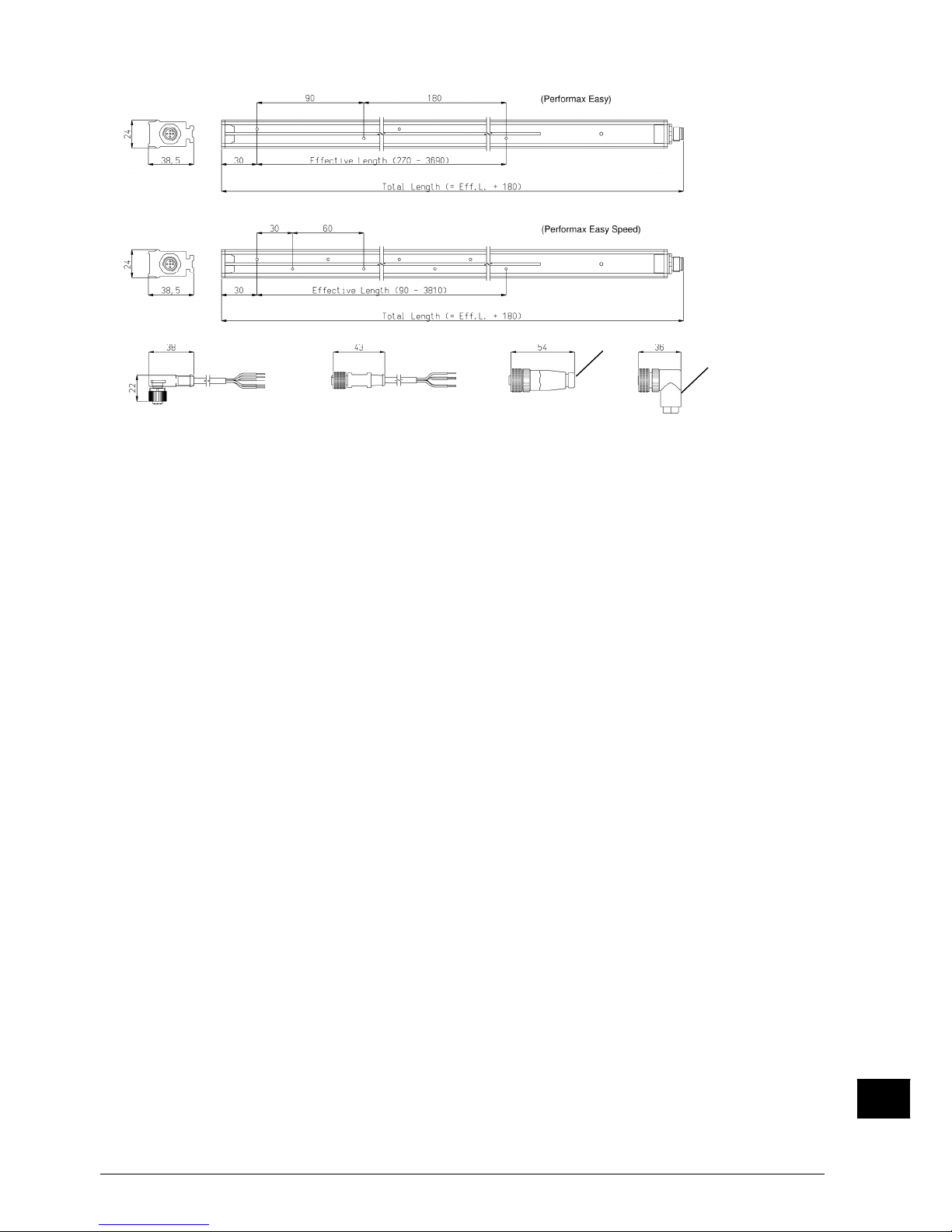

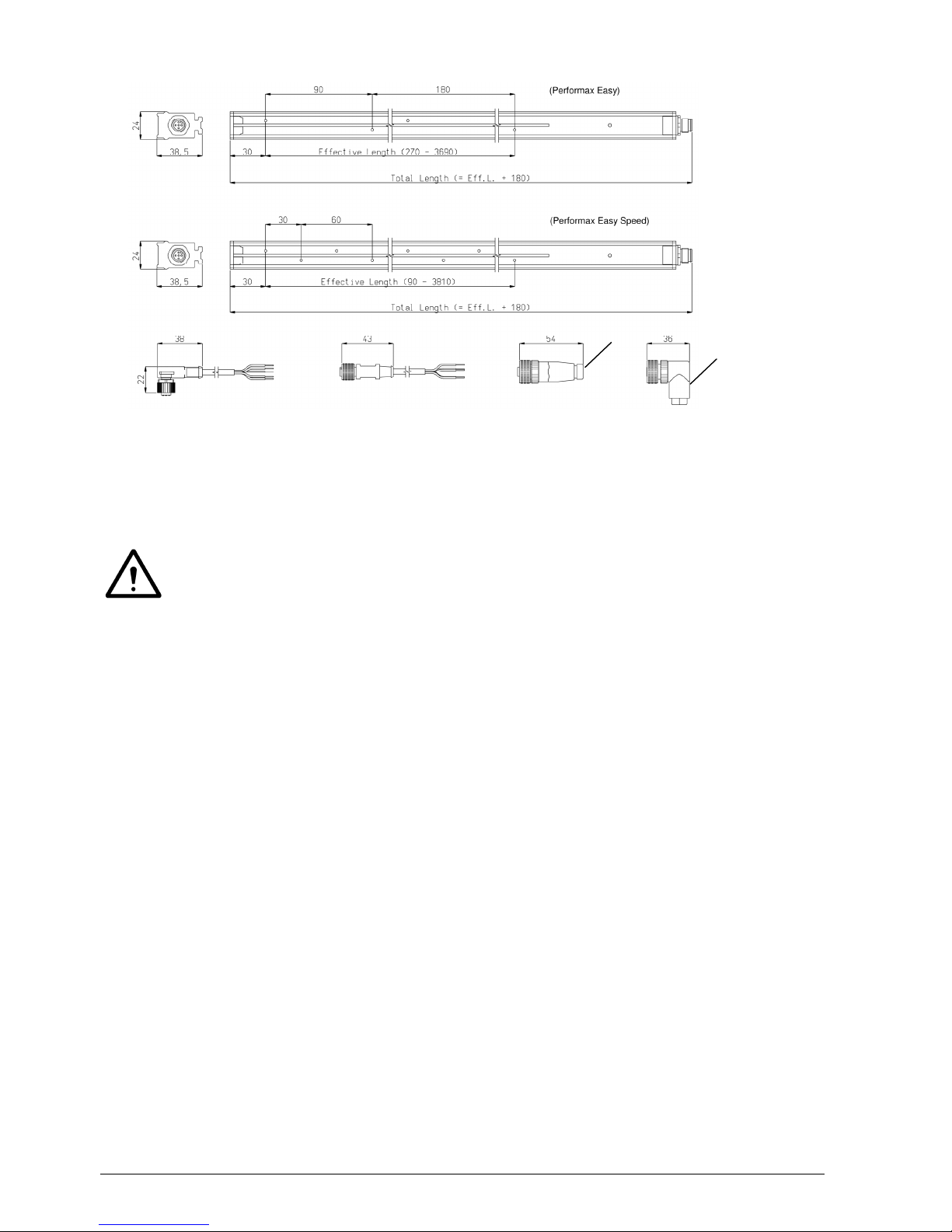

Afbeelding 2: Afmetingen Performax Easy Speed en optionele connectoren
5. Installatie
Waarschuwing:
- Elektrische installatie en reparatie moeten gebeuren door een elektrotechnisch
vakbekwaam persoon en volgens de nationaal en plaatselijk geldende voorschriften.
- De apparatuur moet goed geaard zijn. Aarding is nodig voor een goede en veilige
werking en voorkomt elektrische schokken bij aanraking.
- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.
- De ionisatiestaaf mag alleen door een Limited Power Source (LPS) of NEC Klasse 2
voeding worden gevoed. Een LPS gecertificeerde voeding heeft een gelimiteerd
uitgangsvermogen waardoor deze altijd een veilige uitgangsspanning blijft genereren.
De 0 V van de voedingsuitgang moet correct geaard zijn (zie paragraaf 5.2.3.).
De ionisatiestaaf kan gevoed worden door een al beschikbare 24 V DC voeding op de machine
(welke voldoet aan bovenstaande eisen), maar ook door een door SIMCO (Nederland) B.V.
geleverde Desktopvoeding.
De door SIMCO (Nederland) B.V. aanbevolen voedingen:
Artikelnummer Omschrijving
4524001000 Desktop, 100 - 240 V AC naar 24 V DC voor 1 ionisatiestaaf (IP40).
7519020435 DIN rail voeding, 100 - 240 V AC naar 24 V DC voor maximaal
20 ionisatiestaven (IP20).
7519020425 DIN rail voeding, 100 - 240 V AC naar 24 V DC voor maximaal
4 ionisatiestaven (IP20).
7519020430 DIN rail voeding, 100 - 240 V AC naar 24 V DC, (UL listed)
4 ionisatiestaven (IP20).
(—met signalering—) (—————————zonder signalering——————)
*
*
*
schroef
verbinding
Page 8
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 7
NL
5.1. Controle vooraf
- Controleer of de apparatuur onbeschadigd is.
- Controleer of de pakbongegevens overeenkomen met de gegevens van het
ontvangen product.
Neem bij problemen en/of onduidelijkheden contact op met SIMCO (Nederland) B.V. of met de
agent in uw regio.
5.2. Ionisatiestaaf monteren
Let op:
- Geleidende machinedelen in de buurt van de ionisatiestaaf beïnvloeden de werking
nadelig.
- Voor een optimaal resultaat moet de ionisatiestaaf gemonteerd worden volgens
afbeelding 3.
- Monteer de ionisatiestaaf:
Vlak voor de plaats waar statische elektriciteit problemen veroorzaakt.
Op een optimale afstand van vanaf het te neutraliseren materiaal:
o 50 – 500 mm (Performax Easy Speed)
o 100 – 500 mm (Performax Easy)
Met de emitters in de richting van het te neutraliseren materiaal.
Page 9
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 8

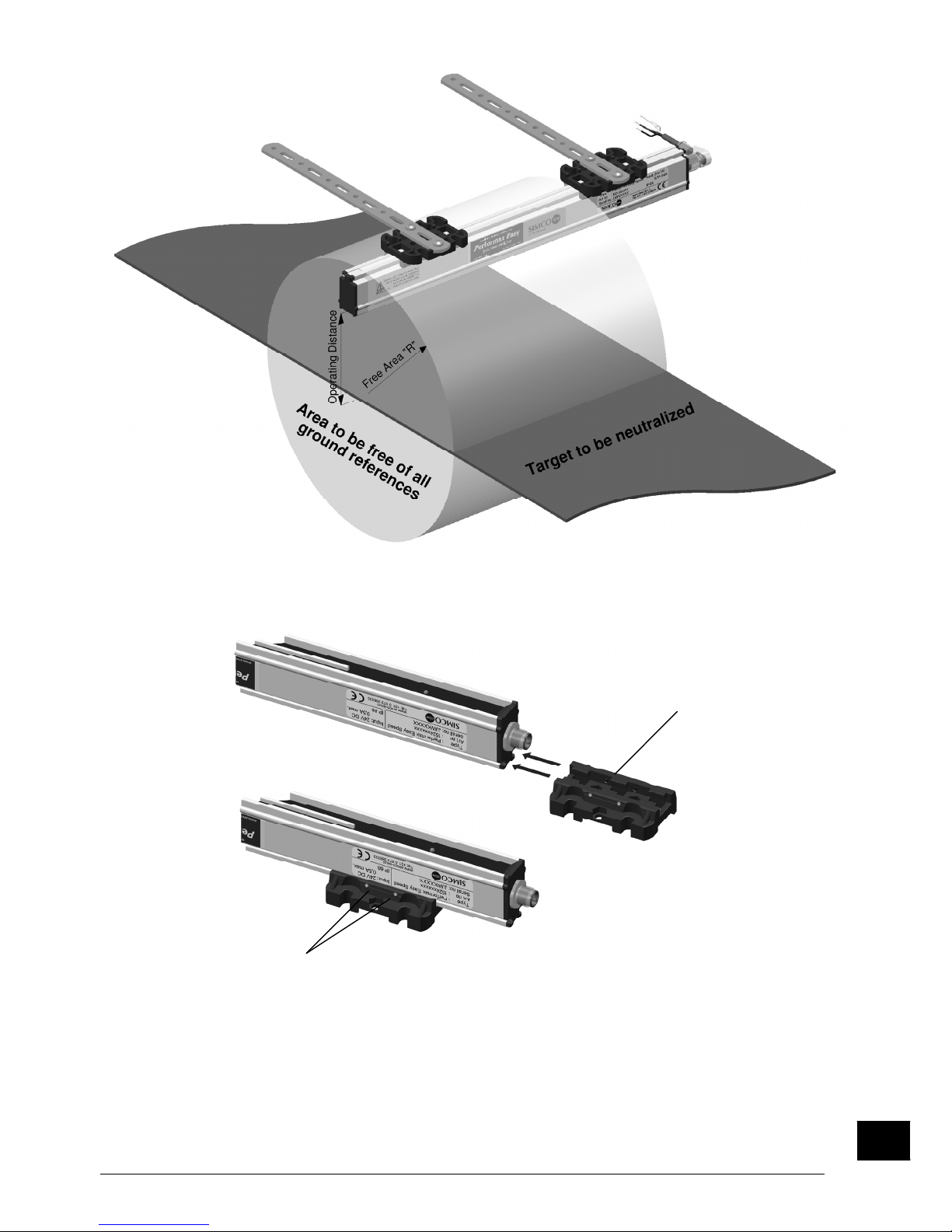

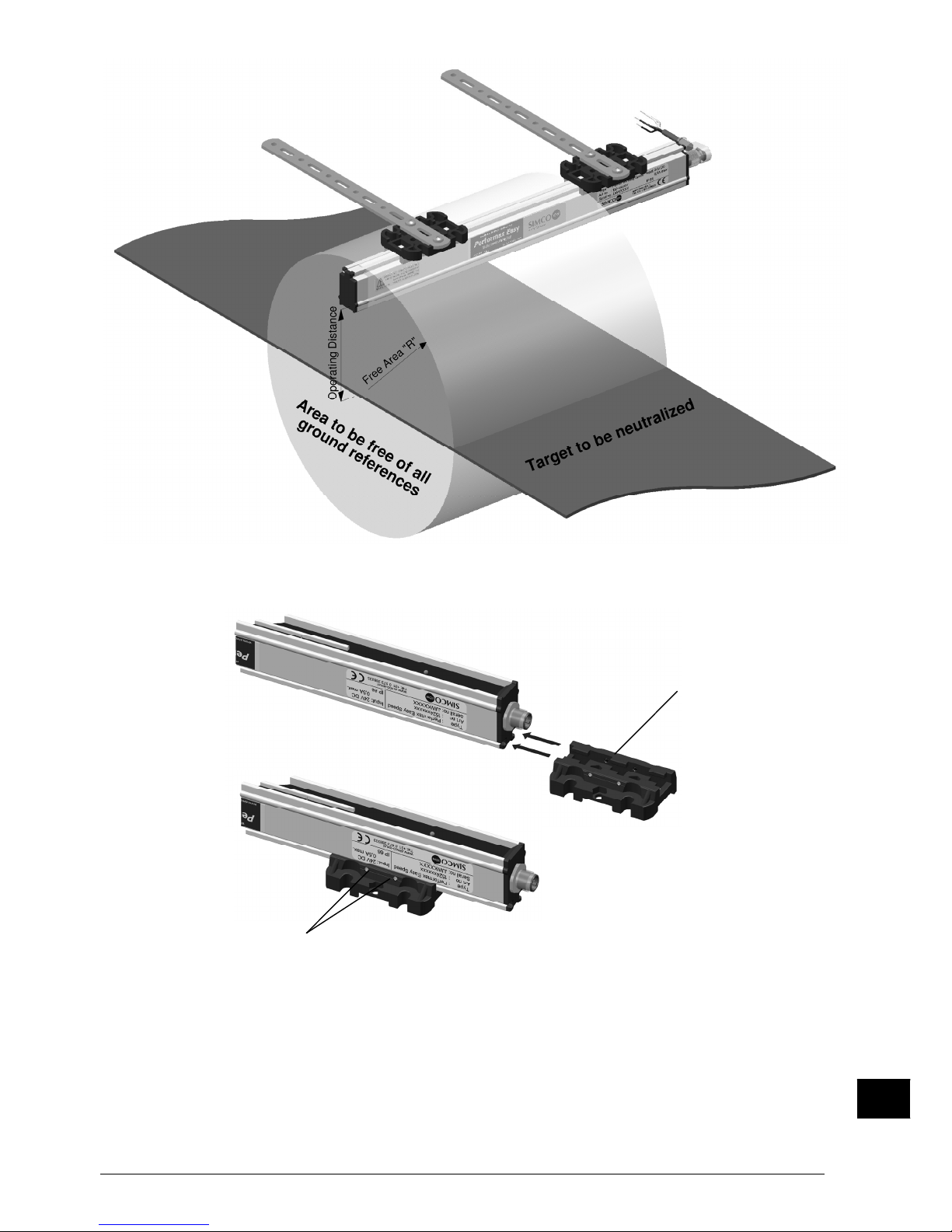

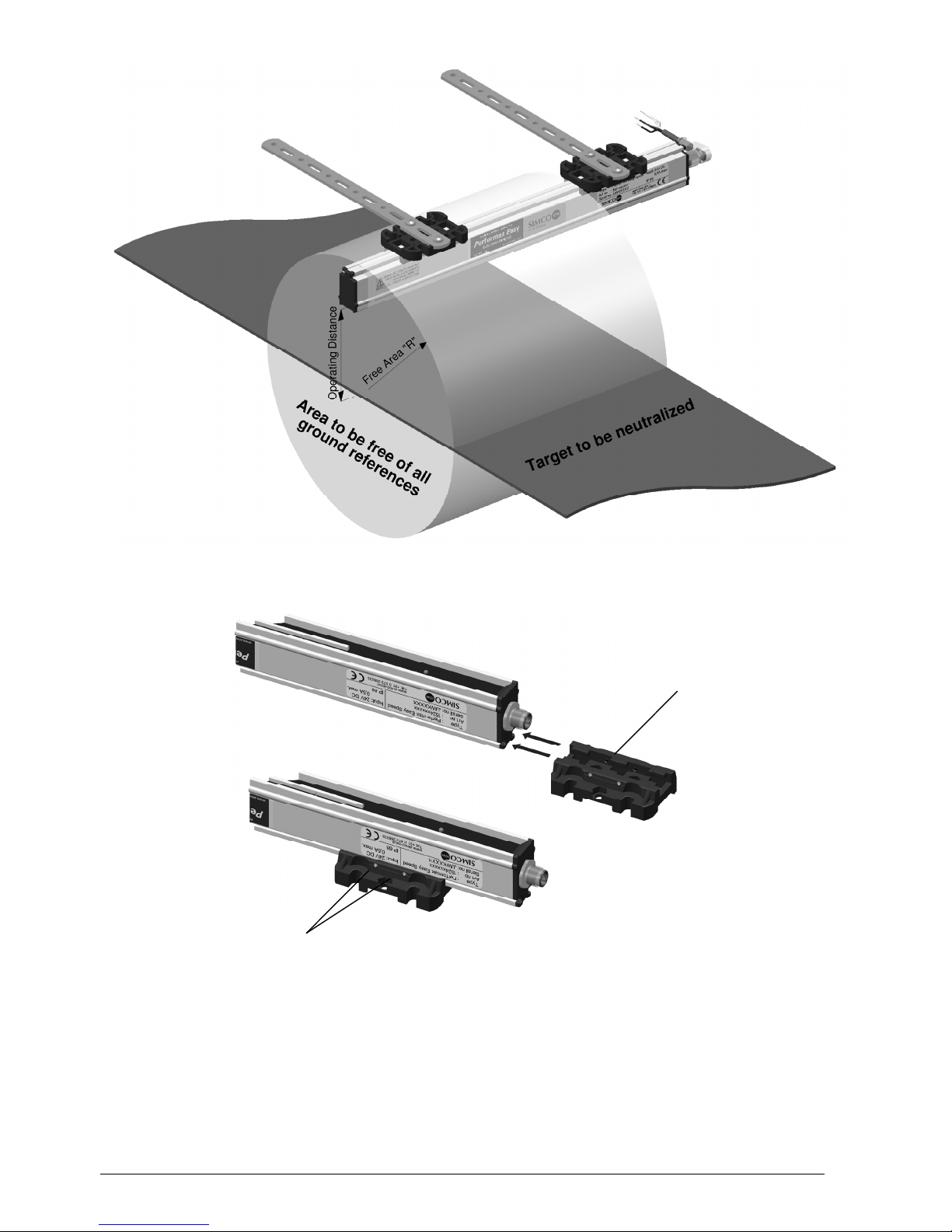

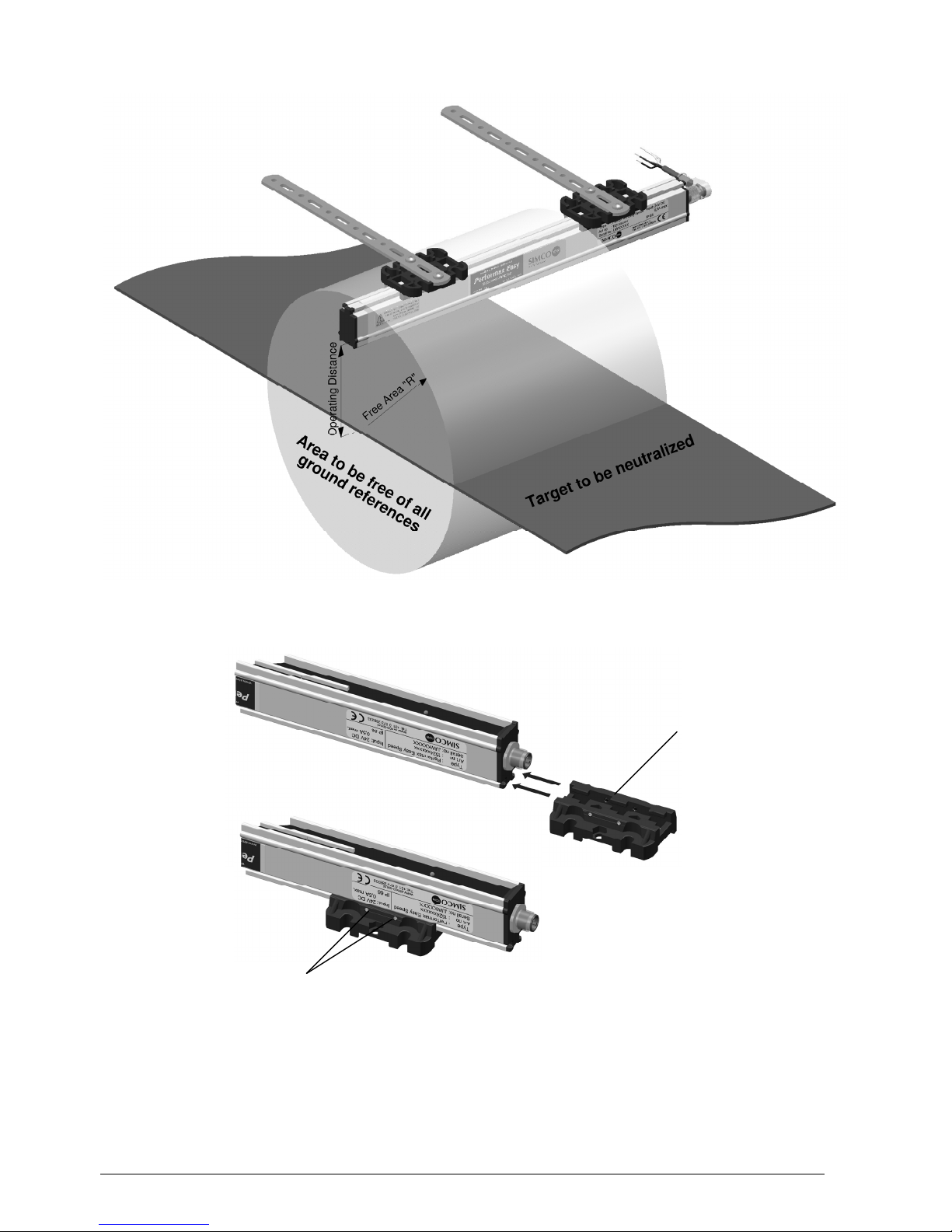

Afbeelding 3: Optimale positie Performax Easy en Performax Easy Speed
Afbeelding 4: Bevestiging Performax Easy en Performax Easy Speed
- Bevestig de Ionisatiestaaf met behulp van de meegeleverde bevestigingsmaterialen.
Zie afbeeldingen 3 en 4.
- Vergrendel de Ionisatiestaaf in de beugels door de schroeven in de beugels handvast aan te
draaien.
Montagebeugel
Schroeven
"R" = Operating
distance + 40 mm
Page 10
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 9
NL
- Verbind de M12-connector van de voedingskabel (max 30m @0,34mm2) met de
Ionisatiestaaf en leid de kabel op een veilige manier naar de voeding.
5.3. Ionisatiestaaf aansluiten
Waarschuwing:
- Houd de waarschuwingen aan het begin van dit hoofdstuk in acht.
5.3.1. Ionisatiestaaf aansluiten op de Desktop voeding
- Sluit de externe geel / groene draad aan op aarde.
- Verbind de kabel met de M12 connector van de desktopvoeding met de ionisatiestaaf. De
Remote on/off aansluiting is door SIMCO (Nederland) B.V. al doorverbonden in de desktop
voeding, waardoor de ionisatiestaaf standaard actief is wanneer deze wordt aangesloten.
- Sluit het netsnoer aan.
5.3.2. Ionisatiestaaf aansluiten op de DIN rail voeding / externe voeding

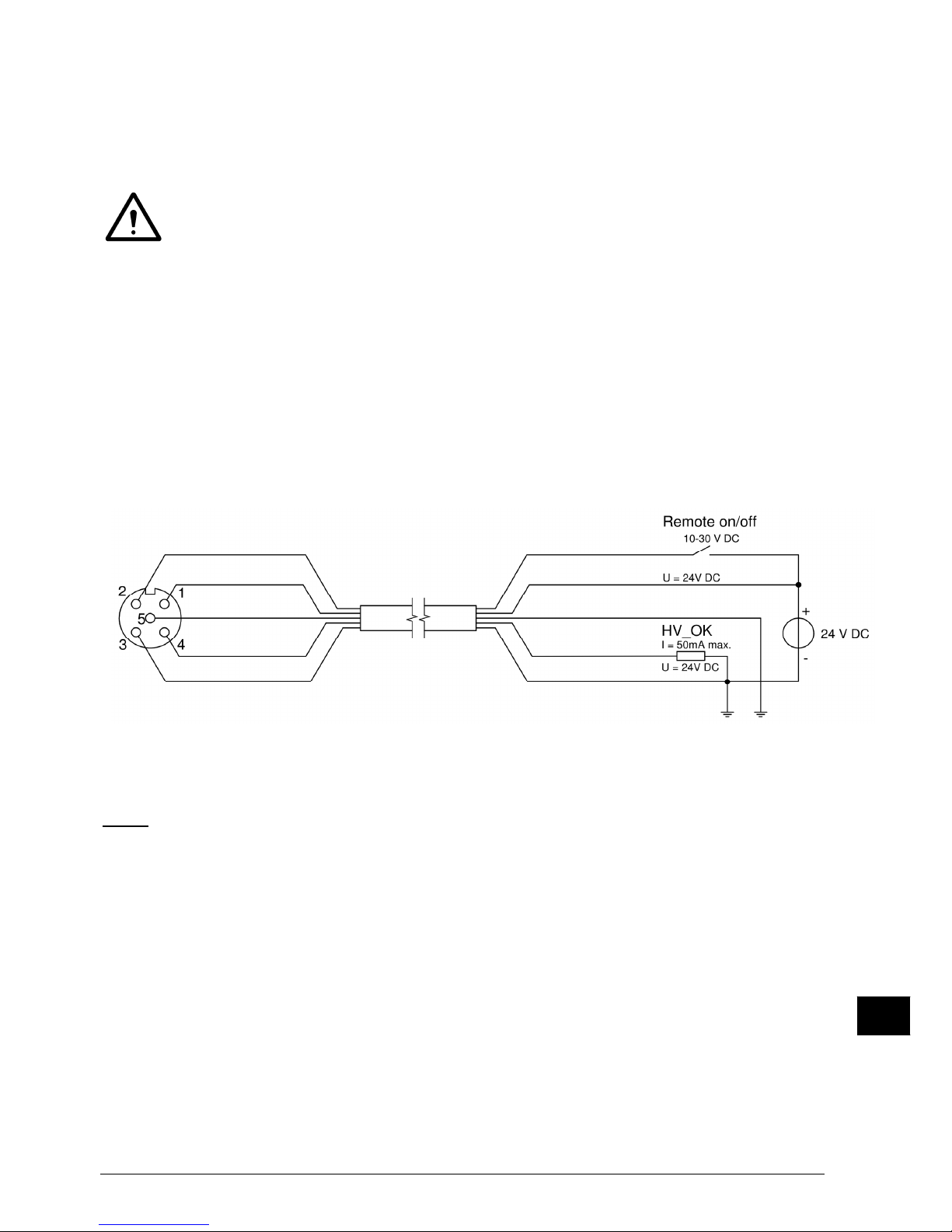

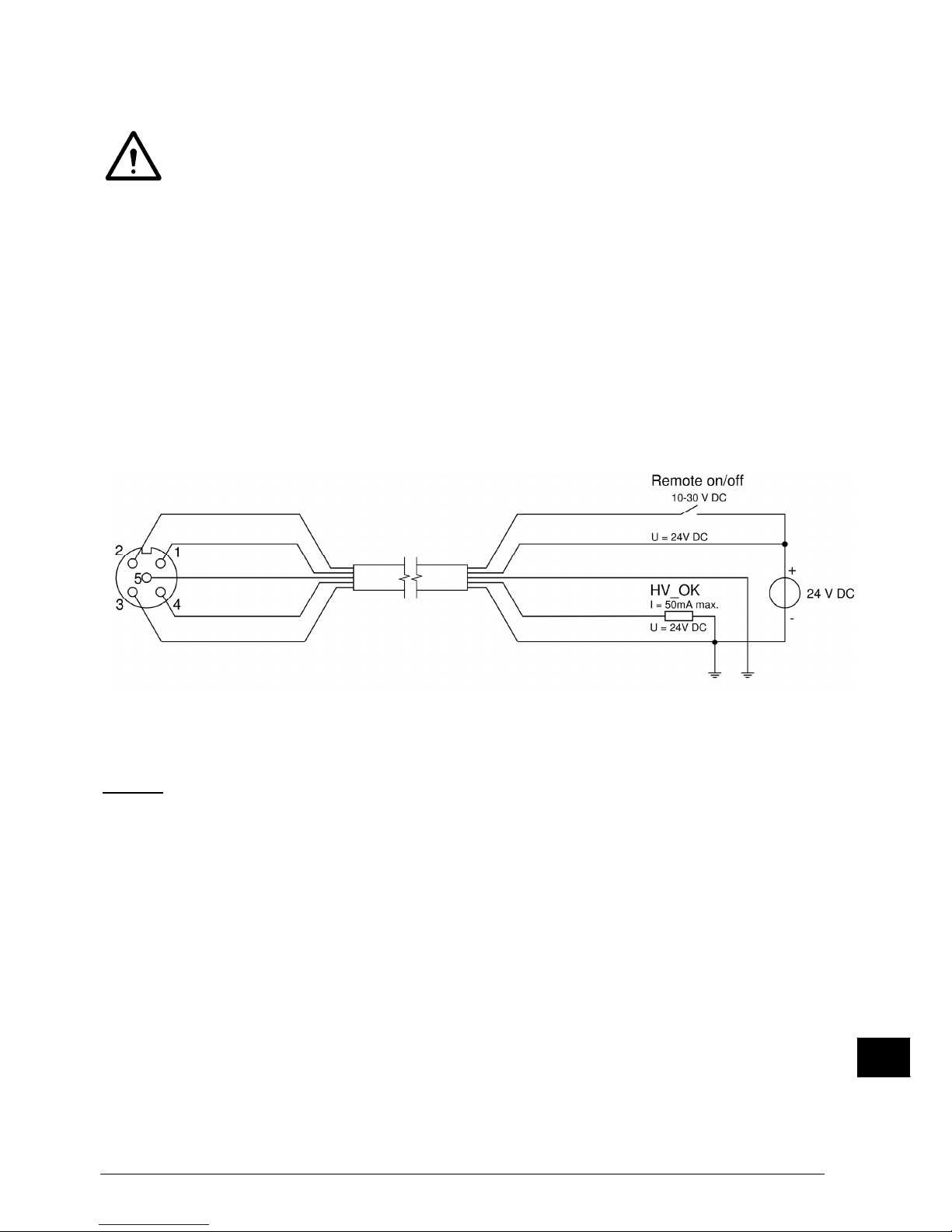

- Sluit de bedrading aan volgens afbeelding 5.

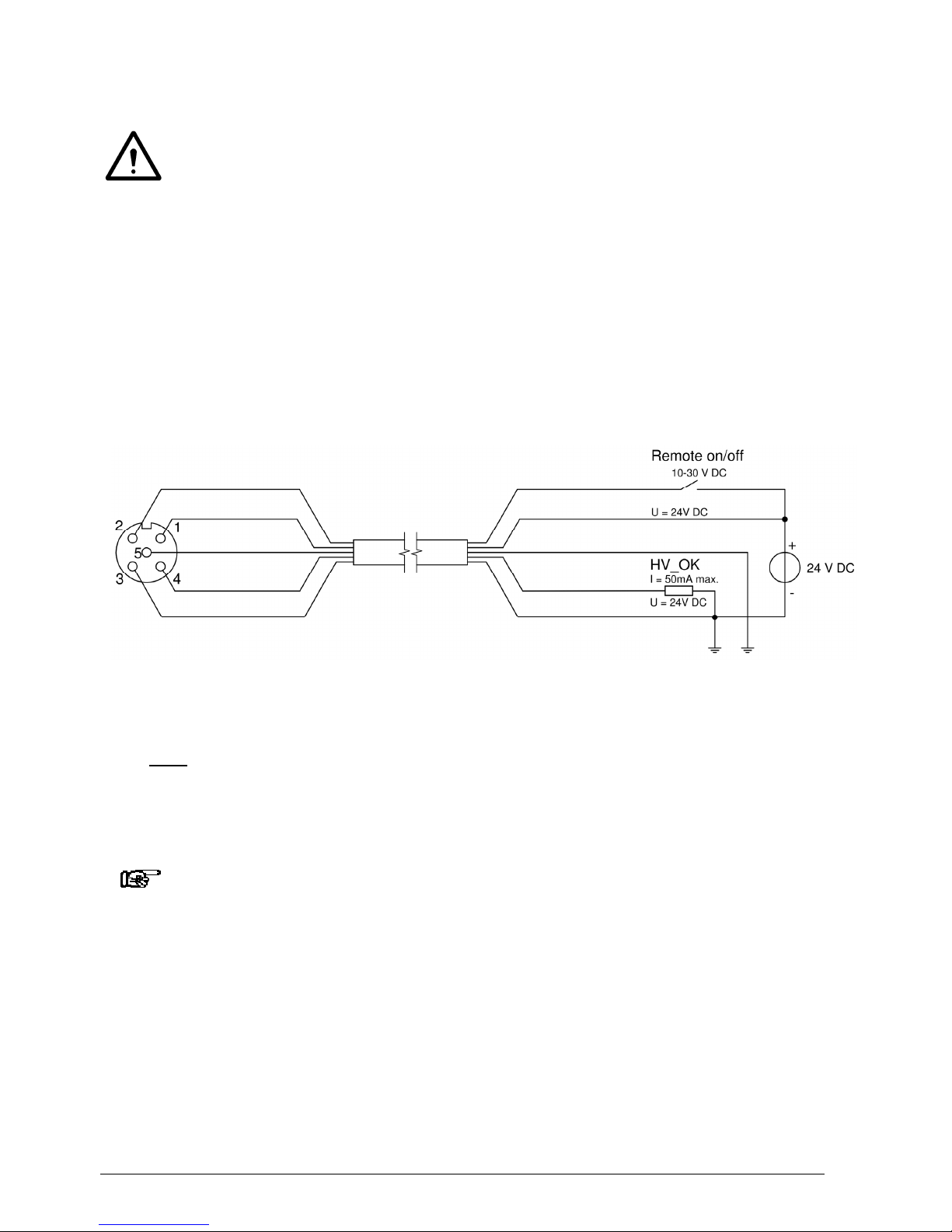

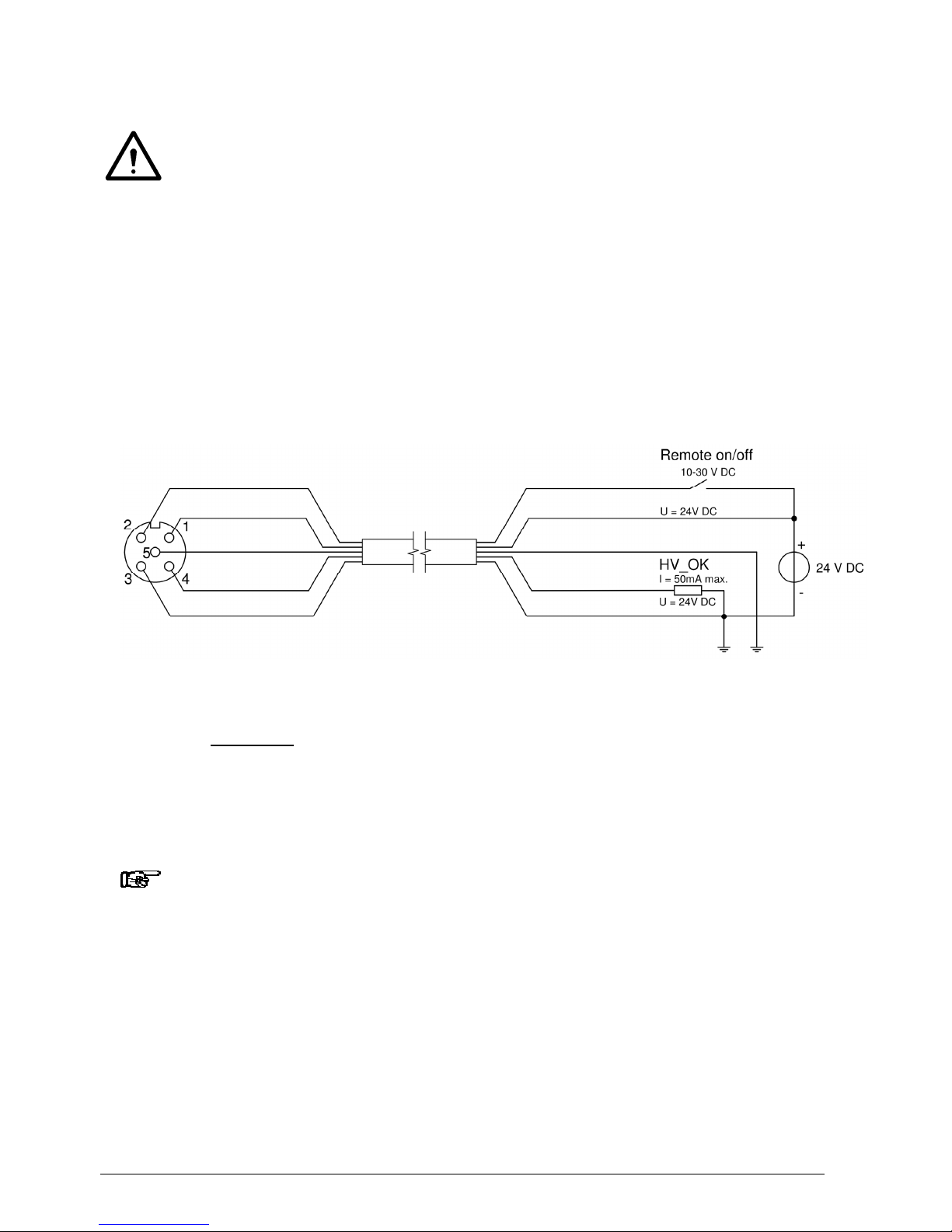

Afbeelding 5: Bedrading Performax Easy en Performax Easy Speed
Voor persoonlijke veiligheid en een goede werking moeten de grijze en de blauwe ader
beide met aarde worden verbonden.
In de Simco-Ion desktop voeding zijn deze verbindingen al gemaakt.
(aanzicht kabelzijde)
bruin
blau
w
(
GND
)
g
eel/groen ofgrijs
bruin
zwart
witwit
g
eel/groen of grijs
zwart
blau
w
Page 11
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 10
6. Ingebruikneming
Let op:
- De ionisatiestaaf werkt niet als de emitters afgedekt zijn.
- Verwijder de beschermkap van de ionisatiestaaf.
Het doel van de beschermkap is, om de emitters af te schermen tijdens transport en
montage.
- Schakel de voeding in.
- Wanneer er 24 V DC voedingsspanning wordt aangeboden en de remote on/off ingang actief
gemaakt wordt, zal de ionisatiestaaf inschakelen.
Bij een standaard performax easy desktop voeding is de remote on/off al doorverbonden aan de
24V voedingsspanning. Wanneer deze voeding gebruikt wordt zal de staaf dus direct
inschakelen.
7. Controle op de werking
Aan de kleur van de status-LED op de ionisatiestaaf en aan de LED's op de optionele
kabelconnector kan worden gezien wat de status van de ionisatiestaaf is.
Werking LED-Staaf LED-Connector
Standby Groen Knipperen Groen aan
In bedrijf Groen aan Groen, wit en oranje aan
Overbelast Rood aan Groen en wit aan
HV OK signaal overbelast Rood knipperen Groen en wit aan
Oorzaken van overbelasting kunnen zijn:
- vervuiling van de ionisatiestaaf.
- direct contact tussen geleidend materiaal en de emitters.
- de ionisatiestaaf is te dicht bij geleidende (machine)-delen geplaatst.
Oorzaken van HV OK overbelasting kunnen zijn:
- kortsluiting van het HV OK signaal.
- te zware belasting van het HV OK signaal.
Page 12
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 11
NL
8. Onderhoud
Waarschuwing:
- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.
8.1. Regelmatig reinigen van de ionisatiestaaf
- Reinig de ionisatiepunten en de ionisatiestaaf regelmatig met een harde niet metalen borstel.
Waarschuwing:
- De emitters zijn scherp en kunnen verwondingen veroorzaken.
8.2. Reinigen van een sterk vervuilde ionisatiestaaf
- Reinig de ionisatiestaaf met een geschikt reinigingsmiddel (bv. Isopropylalcohol).
Bij hardnekkige vervuiling kan ook Veconova 10 gebruikt worden (www.eco-nova.nl)
- Laat de ionisatiestaaf geheel drogen voor het opnieuw in werking stellen.
Page 13
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 12
9. Storingen
Waarschuwing:
- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.
Tabel 1, storingen
Signalering Probleem Oorzaak Oplossing
LED op ionisatiestaaf
licht niet op
Geen hoogspanning
aan de emitters
Geen voedingsspanning Voedingsspanning
inschakelen
Bedradingsfout Fout opsporen en
verhelpen, zie 5.3
LED op ionisatiestaaf
knippert groen
Geen hoogspanning
aan de emitters
Geen Remote on/off
signaal
Remote on/off
aansluiten/activeren
Bedradingsfout Fout opsporen en
verhelpen, zie 5.3
LED op ionisatiestaaf
licht rood op
Ionisatiestaaf
overbelast
Ionisatiestaaf vervuild Ionisatiestaaf reinigen
Ionisatiestaaf te
dicht bij geleidende
machinedelen
gemonteerd
Ionisatiestaaf
verplaatsen
LED op ionisatiestaaf
licht groen op
Geen/slechte
ionisatie, wel
hoogspanning aan
de emitters
Ionisatiestaaf vervuild Ionisatiestaaf reinigen
Emitters zijn beschadigd Vervang de
ionisatiestaaf
Ionisatiestaaf verkeerd
gepositioneerd
Ionisatiestaaf opnieuw
positioneren, zie 5.2
Emitters zijn afgedekt Afdekking verwijderen
LED op ionisatiestaaf
knippert rood
Wel hoogspanning
aan de emitters,
Geen HV OK signaal
HV OK te zwaar belast Belast HV OK anders
Bedradingsfout Fout opsporen en
verhelpen, zie 5.3
Page 14
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 13
NL
10. Reparaties
Waarschuwing:
- Bij werkzaamheden aan de apparatuur moet de apparatuur spanningsloos zijn.
- Elektrische installatie en reparatie moeten gebeuren door een elektrotechnisch
vakbekwaam persoon en volgens de nationaal en plaatselijk geldende voorschriften.
Onderdelen van de Performax Easy en Performax Easy Speed kunnen niet worden
gerepareerd. Voor bestelling van onderdelen zie lijst reserveonderdelen.
Neem bij problemen contact op met SIMCO (Nederland) B.V. of met de agent in uw regio.
Vraag voor retourzending per e-mail een RMA-nummer aan via [email protected].
Verpak de Performax Easy deugdelijk en vermeld duidelijk de reden van retour.
11. Afdanken
Volg voor het afdanken van het apparaat de lokaal geldende (milieu-)regels.
Page 15
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 14
Reserveonderdelen
Nr. Artikelnummer Omschrijving
1 4519000120 Montagebeugel
2 4524485100 Montage strip
3 7519020355 5-polige haakse M12-connector (met schroefverbinding)
4 7519020350 5-polige rechte M12-connector (met schroefverbinding)
5 7519020365 5-aderige kabel met rechte M12-connector, 5 m
6 7524020370 5-aderige kabel, M12-connector haaks met signalering, 5 m
6 7524020375 5-aderige kabel, M12-connector haaks met signalering, 10m
7 4524001000 Desktop voeding, 100 - 240 V AC naar 24 V DC met 1 uitgang
8 9146340620 Netsnoer - IEC 320 EN 60320 C19 (V) – 2 m
9 7519020425 DIN rail voeding, 100 - 240 V AC naar 24 V DC 4A.
10 7519020430 DIN rail voeding, 100 - 240 V AC naar 24 V DC 3,3A, (UL listed)
11 7519020435 DIN rail voeding, 100 - 240 V AC naar 24 V DC 10A.
Opmerking: Nr. 9 en 10 zijn geschikt om max. 4 Performax Easy staven te voeden,
Nr 11 is geschikt om max. 20 Performax Easy staven te voeden
Reserveonderdelen zijn te verkrijgen via de agent in uw regio of via SIMCO (Nederland) B.V.

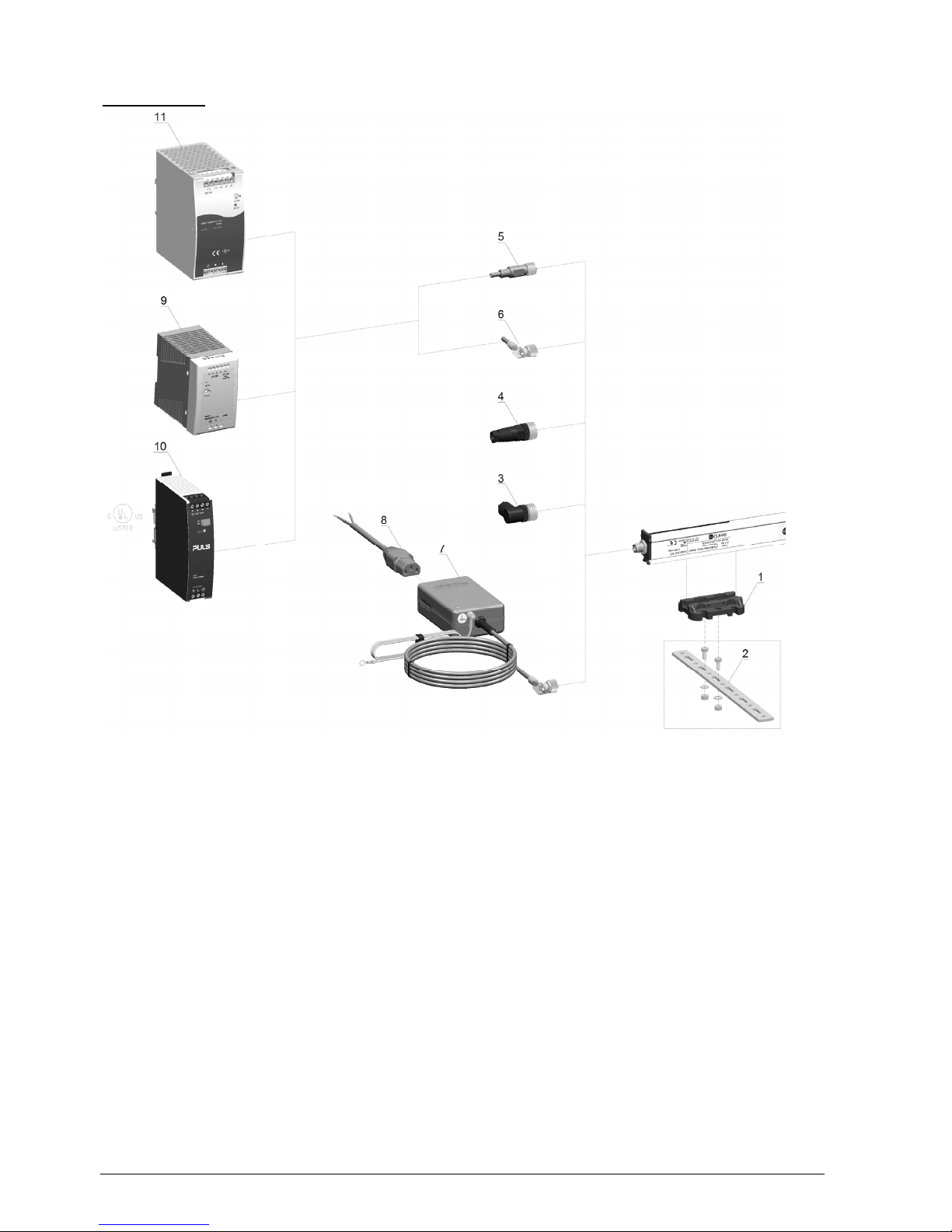

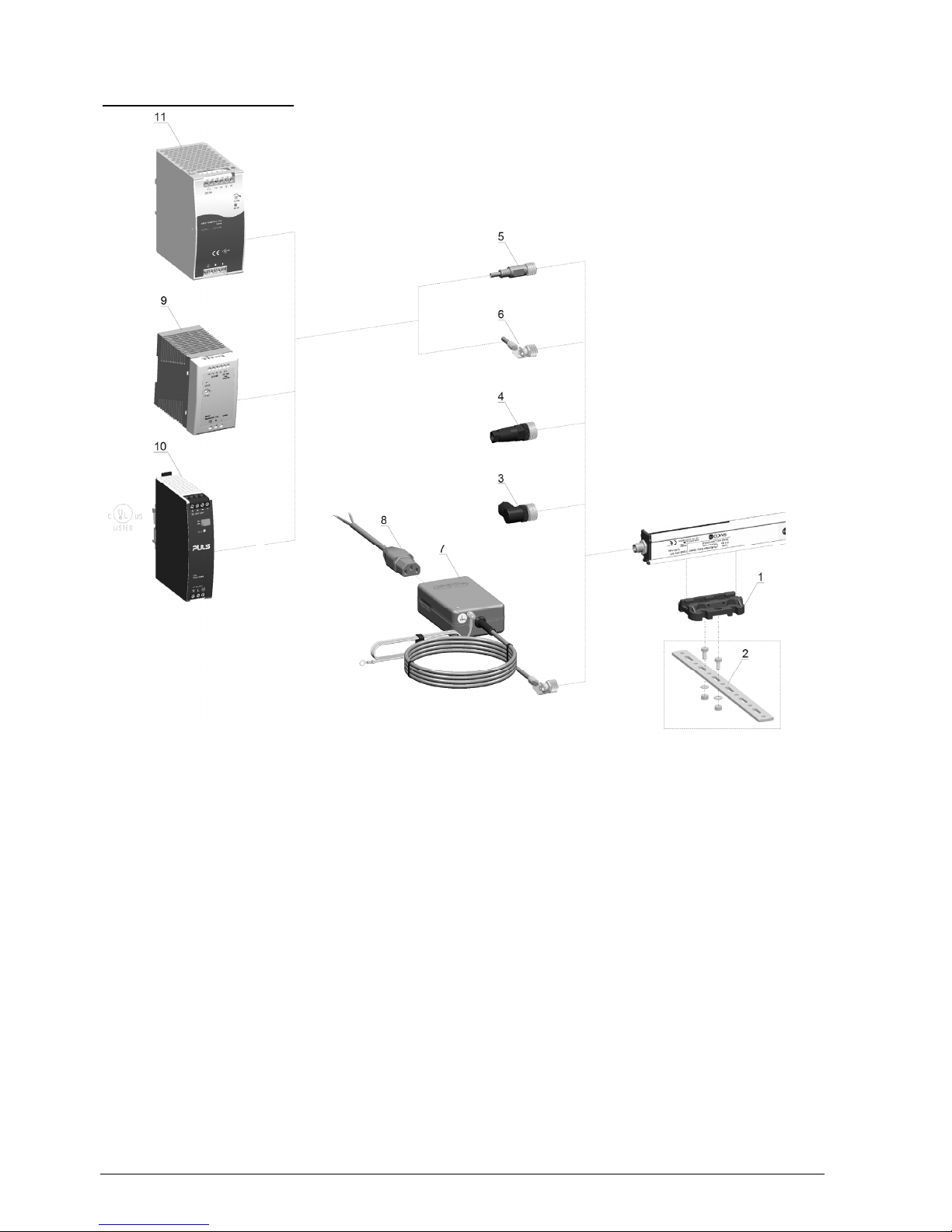

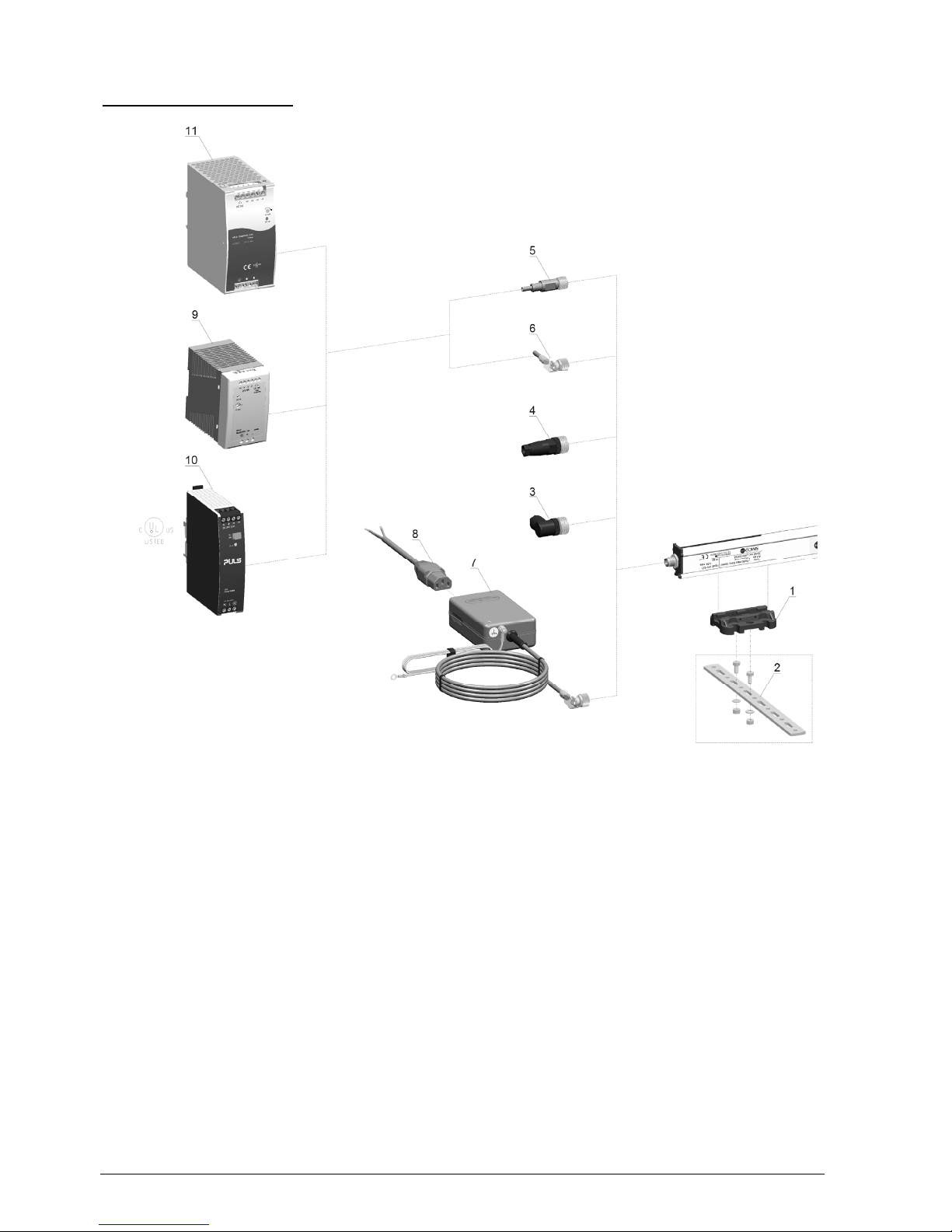

Afbeelding 6: Optionele connectoren
Page 16
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 15
D
INHALT
Vorwort ....................................................................................................................................... 16
Erklärung der verwendeten Symbole ......................................................................................... 16
1. Einführung .............................................................................................................................. 17
2. Beschreibung und Funktionsweise ......................................................................................... 17
3. Sicherheit ............................................................................................................................... 18
4. Technische Angaben ............................................................................................................. 19
5. Installation .............................................................................................................................. 20
5.1. Vorabkontrolle ................................................................................................................. 21
5.2. Ionensprühstab montieren ............................................................................................... 21
5.3. Ionensprühstab anschließen ........................................................................................... 23
5.3.1. Ionensprühstab an das Desktop-Netzteil anschließen .............................................. 23
5.3.2. Ionensprühstab an das Netzteil der DIN-Schiene/an ein externes Netzteil
anschließen ........................................................................................................................ 23
6. Inbetriebnahme ...................................................................................................................... 24
7. Funktionsprüfung ................................................................................................................... 24
8. Wartung ................................................................................................................................. 25
8.1. Regelmäßige Reinigung des Ionensprühstabs ................................................................ 25
8.2. Reinigung eines stark verschmutzten Ionensprühstabs .................................................. 25
9. Störungen .............................................................................................................................. 26
10. Reparaturarbeiten ................................................................................................................ 27
11. Entsorgung ........................................................................................................................... 27
Ersatzteile .................................................................................................................................. 28
Page 17
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 16
Vorwort
Diese Bedienungsanleitung bezieht sich auf die Installation und Verwendung der
Ionensprühsysteme Performax Easy und Performax Easy Speed.
Sofern in dieser Bedienungsanleitung nicht anderweitig vermerkt, gelten die Beschreibungen
und Anleitungen sowohl für den Performax Easy als auch für den Performax Easy Speed.
Diese Anleitung muss dem Bedienpersonal jederzeit zur Verfügung stehen.
Lesen Sie sich diese Anleitung vor der Installation und Inbetriebnahme dieses Produktes
vollständig durch.
Befolgen Sie die Anweisungen in dieser Anleitung, um die richtige Funktionsweise des
Produktes sicherzustellen und ggf. Garantieansprüche geltend machen zu können. Die
Garantiebedingungen sind in den Allgemeinen Verkaufsbedingungen von
SIMCO (Nederland) B.V. festgelegt.
Erklärung der verwendeten Symbole
Warnung
Besondere Anweisungen zur Verhinderung von Verletzungen bzw.
erheblichen Schäden am Gerät oder an der Umwelt.
Achtung
Wichtige Informationen über den effizienten Einsatz und/oder die
Vorbeugung von Schäden am Produkt oder an der Umwelt.
Page 18
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 17
D
1. Einführung
Performax Easy und Performax Easy Speed sind Ionensprühstäbe zur Neutralisierung
elektrostatisch geladener Oberflächen.
Der wichtigste Unterschied zwischen diesen beiden Ionensprühstäben liegt in der jeweils
empfohlenen Verwendung.
Der Performax Easy Speed ist für hohe Bahngeschwindigkeiten und den Einsatz nahe am zu
entladenden Material optimiert.
Beide Ionensprühstäbe sind mit einem integrierten Hochspannungs-Netzteil, Emittern und einer
Status-LED ausgestattet.
Performax Easy und Performax Easy Speed werden über einen standardmäßigen M12Steckverbinder mit 24 V DC-Betriebsspannung versorgt.
Der empfohlene rechtwinklige Anschlussstecker verfügt auch über eine LED-Statusanzeige.
Der Performax Easy ist optimal einsetzbar bei Entfernungen zwischen 100 und 500 mm sowie
bei Materialgeschwindigkeiten unter 500 Meter pro Minute. Er ist erhältlich in effektiven Längen
von 270 bis einschl. 3.690 mm (in Intervallen von 180 mm).
Bei Materialgeschwindigkeiten über 500 Meter pro Minute und/oder Entfernungen zwischen 50
und 500 mm empfehlen wir den Performax Easy Speed. Dieser ist erhältlich in effektiven
Längen von 90 bis einschl. 3.810 mm (in Intervallen von 60 mm).

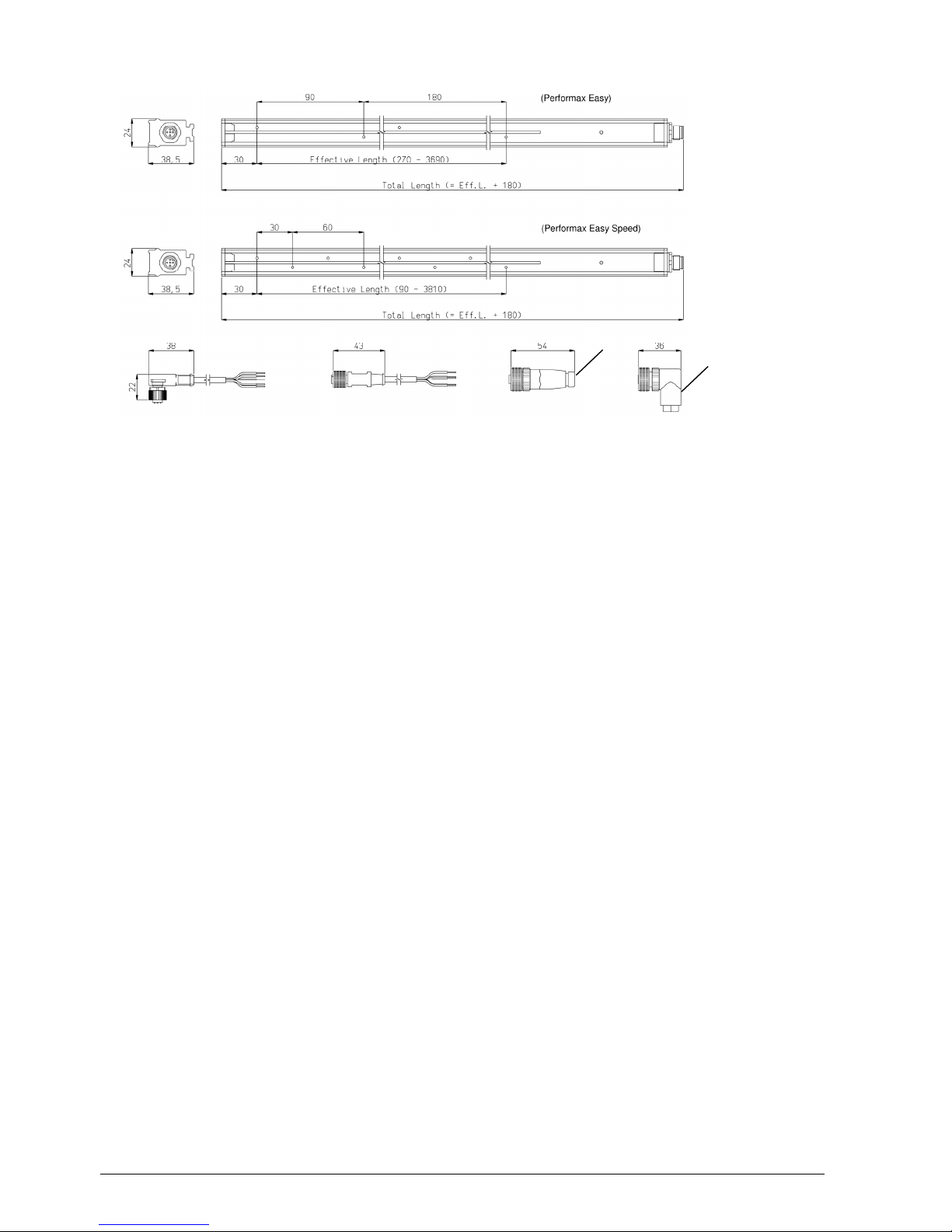

Abbildung 1: Anschlussseite des Performax Easy und Performax Easy Speed
2. Beschreibung und Funktionsweise
Die Betriebsspannung von 24 V DC wird im Ionensprühstab in eine positive und negative
Hochspannung umgewandelt. Die Hochspannung erzeugt an den Emittern des Ionensprühstabs
ein elektrisches Feld, wodurch die Luftmoleküle rund um die Emitter in positive und negative
Ionen aufgespalten werden. Wenn elektrostatisch geladenes Material in die Betriebsentfernung
des Ionensprühstabs gelangt, findet ein Ionenaustausch zwischen Ionensprühstab und
geladenem Material statt, bis das Material neutral ist.
Die Status-LED zeigt an, ob der Ionensprühstab in Betrieb ist und ob er überlastet ist.
Emitter
Status-LED
Stromversorgungsanschluss
Anschlussstecker
mit
LED-Anzeige
Page 19
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 18
3. Sicherheit
Die folgenden Sicherheitsrichtlinien müssen eingehalten werden, um Verletzungen
vorzubeugen und um Schäden an Gegenständen oder am Ionensprühstab selbst zu vermeiden.
Warnung:
- Der Ionensprühstab wurde ausschließlich zum Neutralisieren von elektrostatisch geladenen
Oberflächen entwickelt.
- Elektrische Anschluss- und Reparaturarbeiten sind von elektrotechnisch fachkundigen
Personen gemäß den national und lokal geltenden Vorschriften durchzuführen.
- Die Stromversorgung des Ionensprühstabs darf nur über eine geerdete Limited Power
Supply (LPS) oder ein NEC Klasse 2-Netzteil erfolgen.
- Das Gerät muss ordnungsgemäß geerdet sein. Erdung ist für eine einwandfreie und sichere
Funktionsweise erforderlich und verhindert Stromschläge bei Berührung.
- Bei der Durchführung von Arbeiten am Gerät muss das Gerät spannungslos sein.
- Die Emitter sind scharf und können Verletzungen verursachen.
- Beim Ionisationsprozess wird eine geringe Menge Ozon freigesetzt. Die Ozonkonzentration
an den Elektroden hängt von zahlreichen Faktoren ab, z. B. vom verfügbaren Platz im
Umkreis des Ionensprühstabs oder von der Luftzirkulation. Aus diesem Grunde können für
die Ozonkonzentration keine allgemein gültigen Werte angegeben werden.
- Die Garantie für das Gerät erlischt, wenn Änderungen, Anpassungen usw. ohne
vorhergehende schriftliche Genehmigung vorgenommen oder bei Reparaturarbeiten keine
Originalteile verwendet werden.
Für die unter Hochspannung stehenden Emitter (9 kV) besteht eine Strombegrenzung auf
90 A, wodurch sie berührungssicher sind und nicht die Gefahr eines elektrischen Schlages
besteht.
Page 20
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 19
D
4. Technische Angaben
Erforderliche
Spannungsversorgung
Betriebsspannung 21–27 V DC
Aufgenommener Strom Max. 0,5 A DC
Max. Kabellänge 30 m bei 0,34 mm2
Anschluss M12-Steckverbinder, 5-polig
Eingang
Ein/Aus-Fernbedienung 10 - 30 V (Ri > 10K)
Einschaltzeit 30 ms
Ausgang
Ausgangsspannung Max. 9 kV positiv und negativ
Stromstärke zwischen
Emitter und Erde
Max. 90 A
Hochspannung OK (HV
OK)
Betriebsspannung - 1 V. Max. 50 mA
Umgebung
Einsatz Industriell, Einsatz in geschlossenen Räumen
Schutzart IP66
Temperatur 0–55 °C
Materialgeschwindigkeit 0-500 m/min (Performax Easy)
>500 m/min (Performax Easy Speed)
Betriebsentfernung 50-500 mm (Performax Easy Speed)
100-500 mm (Performax Easy)
LED-Anzeige
2-farbige LED Dauerleuchten Blinken
Grün In Betrieb In Bereitschaft
Rot Überlastung HV OK überlastet
LED-Anzeige
Kabelverbinder
Grün
Stromversorgung hergestellt
(optional) Weiß Fernbedienung aktiv
Orange HV OK-Signal
Mechanisch
Effektive Länge 270-3.690 mm (Performax Easy)
90-3.810 mm (Performax Easy Speed)
Abmessungen Länge: Effektive Länge + 180 mm
Breite: 24 mm
Höhe: 38,5 mm
Gewicht 1,25 kg/m
Gehäuse Glasfaserverstärkter Kunststoff
Montagemittel Montagebügel
Page 21
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 20
Abbildung 2: Abmessungen des Performax Easy Speed und optionaler Anschlussstecker
5. Installation
Warnung:
- Elektrische Anschluss- und Reparaturarbeiten sind von elektrotechnisch
fachkundigen Personen gemäß den national und lokal geltenden Vorschriften
durchzuführen.
- Das Gerät muss ordnungsgemäß geerdet sein. Erdung ist für eine einwandfreie und
sichere Funktionsweise erforderlich und verhindert Stromschläge bei Berührung.
- Bei der Durchführung von Arbeiten am Gerät muss das Gerät spannungslos sein.
- Die Stromversorgung des Ionensprühstabs darf nur über eine geerdete Limited Power
Supply (LPS) oder ein NEC Klasse 2-Netzteil erfolgen. Eine LPS-zertifizierte
Stromversorgung weist eine begrenzte Ausgangsleistung auf und generiert daher
jederzeit eine sichere Ausgangsspannung.
Die 0 V des Betriebsspannungsausgangs müssen richtig geerdet sein (siehe
Abschnitt 5.2.3.).
Der Ionensprühstab kann durch ein bereits vorhandenes 24 V-Gleichstromnetzteil an der
Maschine (bei Erfüllung der oben genannten Anforderungen) oder durch ein von SIMCO
(Nederland) B.V. geliefertes Netzteil versorgt werden.
SIMCO (Nederland) B.V. empfiehlt folgende Netzteile:
Artikelnummer Beschreibung
4524001000 Desktop, 100-240 V AC, 24 V DC für 1 Ionensprühstab (IP40).
7519020435 DIN-Stromschiene, 100-240 V AC, 24 V DC für maximal
20 Ionensprühstäbe (IP20).
7519020425 DIN-Stromschiene, 100-240 V AC, 24 V DC für maximal
4 Ionensprühstäbe (IP20).
7519020430 DIN-Stromschiene, 100 - 240 V AC auf 24 V DC, (UL-geprüft)
4 Ionensprühstäbe (IP20).
(—mit LED-Anzeige—) (—————————ohne LED-Anzeige——————)
*
*
* Schraub-
verbindung
Page 22
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 21
D
5.1. Vorabkontrolle
- Prüfen Sie, ob das Gerät unbeschädigt ist.
- Prüfen Sie, ob die Angaben auf dem Packzettel mit denen des erhaltenen Produkts
übereinstimmen.
Wenden Sie sich bei Problemen und/oder Unklarheiten an SIMCO (Nederland) B.V. oder an
den für Sie zuständigen Vertreter.
5.2. Ionensprühstab montieren
Achtung:
- Leitende Maschinenteile in der Nähe des Ionensprühstabs haben einen nachteiligen
Einfluss auf den Neutralisierungseffekt.
- Um ein optimales Ergebnis zu erzielen, muss der Ionensprühstab gemäß Abbildung 3
montiert werden.
- Montieren Sie den Ionensprühstab:
genau vor der Stelle, an der statische Elektrizität Probleme verursacht
in einer optimalen Entfernung von dem zu neutralisierenden Material:
o 50-500 mm (Performax Easy Speed)
o 100-500 mm (Performax Easy)
mit den Emittern in Richtung auf das zu neutralisierende Material
Page 23
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 22
Abbildung 3: Optimale Montagepositionen des Performax Easy und Performax Easy Speed
Abbildung 4: Befestigung des Performax Easy und Performax Easy Speed
- Befestigen Sie den Ionensprühstab mithilfe der mitgelieferten Befestigungsmaterialien. Siehe
Abbildung 3 und 4.
- Arretieren Sie den Ionensprühstab in den Bügeln, indem Sie die Schrauben in den Bügeln
handfest anziehen.
- Verbinden Sie den M12-Steckverbinder des Netzteilkabels (max. 30 m bei 0,34 mm2)
mit dem Ionensprühstab, und führen Sie das Kabel auf sichere Weise zum Netzteil.
Montagebügel
Schrauben
"R" =
Betriebsentfernung
+ 40 mm
Page 24
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 23
D
5.3. Ionensprühstab anschließen
Warnung:
- Die Warnungen am Anfang dieses Kapitels beachten.
5.3.1. Ionensprühstab an das Desktop-Netzteil anschließen
- Verbinden Sie die externe gelb-grüne Leitung mit der Erdung.
- Schließen Sie das Kabel mit dem M12-Steckverbinder des Desktop-Netzteils an den
Ionensprühstab an.
- Schließen Sie das Netzkabel an.
5.3.2. Ionensprühstab an das Netzteil der DIN-Schiene/an ein externes Netzteil
anschließen
- Schließen Sie die Kabel wie in Abbildung 5 dargestellt an.
Abbildung 5: Kabelanschlüsse beim Performax Easy und Performax Easy Speed
Für die Sicherheit von Personen und für eine einwandfreie Funktion müssen
sowohl die graue als auch die blaue Ader mit der Erde verbunden werden.
Beim Desktop-Netzteil von SIMCO (Nederland) B.V. sind diese Kabelverbindungen
bereits hergestellt.
g
elb /grün oder grau
braun
schwarz
blau
(
GND
)
g
elb/grün oder grau
braun
schwarz
weißweiß
blau
(Kabel Seitenansicht)
Page 25
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 24
6. Inbetriebnahme
Achtung:
- Der Ionensprühstab funktioniert nicht, wenn die Emitter abgedeckt sind.
- Entfernen Sie die Schutzkappe vom Ionensprühstab.
Die Schutzkappen dienen dazu, die Emitter bei Transport und Montage abzuschirmen.
- Schalten Sie die Stromzufuhr ein.
- Wenn eine Betriebsspannung von 24 V DC hergestellt und der Fernbedienungseingang
aktiviert wird, schaltet sich der Ionensprühstab ein.
Bei einem Standard-Desktop-Netzteil eines Performax Easy ist der Fernbedienungseingang
bereits mit der 24-V-Betriebsspannung verbunden, d. h. bei Verwendung eines solchen
Netzteils schaltet sich der Stab sofort ein.
7. Funktionsprüfung
An den Farben der LED-Statusanzeige am Ionensprühstab sowie an den LEDs an dem
optionalen Anschlussstecker lässt sich der Status des Ionensprühstabs ablesen.
Funktionsweise LED am Stab LED am Anschlussstecker
In Bereitschaft Grün blinkt Grün leuchtet
In Betrieb Grün leuchtet Grün, Weiß und Orange leuchten
Überlastet Rot leuchtet Grün und Weiß leuchten
HV OK-Überlastung Rot blinkt Grün und Weiß leuchten
Folgende Faktoren können zu einer Überlastung führen:
- verschmutzter Ionensprühstab
- direkter Kontakt zwischen leitendem Material und den Emittern
- der Ionensprühstab ist zu nahe an leitenden (Geräte-)Teilen platziert
Eine HV OK-Überlastung kann folgende Ursachen haben:
- Kurzschluss des HV OK-Signals
- zu hohe Belastung des HV OK-Signals
Page 26
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 25
D
8. Wartung
Warnung:
- Bei der Durchführung von Arbeiten am Gerät muss das Gerät spannungslos sein.
8.1. Regelmäßige Reinigung des Ionensprühstabs
- Die Ionensprühspitze und den Ionensprühstab regelmäßig mit einer harten nichtmetallischen
Bürste reinigen.
Warnung:
- Die Emitter sind scharf und können Verletzungen verursachen.
8.2. Reinigung eines stark verschmutzten Ionensprühstabs
- Den Ionensprühstab mit einem geeigneten Reinigungsmittel reinigen
(beispielsweise Isopropylalkohol).
Bei hartnäckigen Verschmutzungen kann auch Veconova 10 als Reinigungsmittel verwendet
werden (www.eco-nova.de).
- Lassen Sie den Ionensprühstab ganz trocknen, bevor Sie ihn wieder in Betrieb nehmen.
Page 27
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 26
9. Störungen
Warnung:
- Bei der Durchführung von Arbeiten am Gerät muss das Gerät spannungslos sein.
Tabelle 1: Störungen
Signalisierung Problem Ursache Abhilfe
LED am
Ionensprühstab
leuchtet nicht auf
Keine
Hochspannung an
den Emittern
Keine Betriebsspannung Betriebsspannung
einschalten
Verkabelungsfehler Fehler auffinden und
beseitigen (siehe 5.3)
LED am
Ionensprühstab
blinkt grün
Keine
Hochspannung an
den Emittern
Kein
Fernbedienungssignal
Fernbedienungs-
anschlüsse aktivieren
Verkabelungsfehler Fehler auffinden und
beseitigen (siehe 5.3)
LED am
Ionensprühstab
leuchtet rot auf
Ionensprühstab ist
überlastet
Verschmutzter
Ionensprühstab
Ionensprühstab
reinigen
Ionensprühstab zu
nahe an leitenden
Geräteteilen platziert
Ionensprühstab anders
positionieren
LED am
Ionensprühstab
leuchtet grün auf
Keine bzw.
mangelhafte
Ionisation, aber
Hochspannung an
den Emittern
Verschmutzter
Ionensprühstab
Ionensprühstab
reinigen
Emitter sind beschädigt Ionensprühstab
ersetzen
Ionensprühstab falsch
positioniert
Ionensprühstab erneut
positionieren (siehe
5.2)
Emitter sind abgedeckt Abdeckung entfernen
LED am
Ionensprühstab
blinkt rot
Hochspannung an
den Emittern, aber
kein HV OK-Signal
HV OK-Signal ist
überlastet
HV OK anders
belasten
Verkabelungsfehler Fehler auffinden und
beseitigen (siehe 5.3)
Page 28
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 27
D
10. Reparaturarbeiten
Warnung:
- Bei der Durchführung von Arbeiten am Gerät muss das Gerät spannungslos sein.
- Elektrische Anschluss- und Reparaturarbeiten sind von elektrotechnisch
fachkundigen Personen gemäß den national und lokal geltenden Vorschriften
durchzuführen.
Einzelteile des Performax Easy und Performax Easy Speed können nicht repariert werden. Zur
Bestellung von Einzelteilen verweisen wir Sie auf die Ersatzteilliste.
Wenden Sie sich bei Problemen an SIMCO (Nederland) B.V. oder an den für Sie zuständigen
Vertreter.
Für eine Rücksendung fordern Sie per E-Mail an [email protected] eine entsprechende
RMA-Nummer an.
Verpacken Sie den Performax Easy sorgfältig, und geben Sie den Grund der Rücksendung
eindeutig an.
11. Entsorgung
Das Gerät ist gemäß den am Ort geltenden (Umwelt-)Vorschriften zu entsorgen.
Page 29
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 28
Ersatzteile
Abbildung 6: Optionale Anschlussstecker
Nr. Artikelnummer Beschreibung
1 4519000120 Montagebügel
2 4524485100 Montagestreifen
3 7519020350 5-poliger gerader M12-Steckverbinder (mit Schraubverbindung)
4 7519020355 5-poliger rechtwinkliger M12-Steckverbinder (mit Schraubverbindung)
5 7519020365 5-adriges Kabel mit geradem M12-Steckverbinder, 5 m
6 7524020370 5-adriges Kabel, M12-Anschlussstecker, rechtwinklig, mit LED Anzeige, 5 m
6 7524020375 5-adriges Kabel, M12-Anschlussstecker, rechtwinklig, mit LED Anzeige, 10 m
7 4524001000 Desktop, 100-240 V AC zu 24 V DC mit 1 Ausgang.
8 9146340620 Netzkabel - IEC 320 EN 60320 C19 (V) – 2 m
9 7519020425 DIN- Stromschiene, 100-240 V AC zu 24 V DC mit 4 Ausgängen.
10 7519020430 DIN-Stromschiene, 100 - 240 V AC auf 24 V DC, (UL-geprüft)
11 7519020435 DIN-Stromschiene, 100 - 240 V AC auf 24 V DC 10A.
Page 30
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 29
D
Anmerkung: Nr. 9 und 10 eignen sich zur Versorgung von max. 4 Stäben des Typs
Performax Easy. Nr. 11 eignet sich zur Versorgung von max. 20 Stäben des Typs
Performax Easy.
Ersatzteile erhalten Sie bei Ihrem Vertreter vor Ort oder direkt bei SIMCO (Nederland) B.V.
Page 31
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 30
CONTENTS
Preface ....................................................................................................................................... 31
Explanation of symbols .............................................................................................................. 31
1. Introduction ............................................................................................................................ 32
2. Description and operation ...................................................................................................... 32
3. Safety ..................................................................................................................................... 33
4. Technical specifications ......................................................................................................... 34
5. Installation .............................................................................................................................. 36
5.1. Prior check ...................................................................................................................... 36
5.2. Fitting the anti-static bar .................................................................................................. 36
5.3. Connecting the anti-static bar .......................................................................................... 38
5.3.1. Connecting the anti-static bar to the Desktop power supply ..................................... 38
5.3.2. Connecting the anti-static bar to the DIN rail power supply/external power supply ... 38
6. Commissioning ...................................................................................................................... 38
7. Functional check .................................................................................................................... 39
8. Maintenance .......................................................................................................................... 39
8.1. Regular cleaning of the anti-static bar ............................................................................. 39
8.2. Cleaning a heavily fouled anti-static bar .......................................................................... 39
9. Faults ..................................................................................................................................... 40
10. Repairs ................................................................................................................................. 40
11. Disposal ............................................................................................................................... 41
Spare parts ................................................................................................................................ 42
Page 32
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 31
GB
Preface
This manual describes the installation and usage of the anti-static systems
Performax Easy and Performax Easy Speed.
Where an anti-static bar is mentioned elsewhere in this user manual, this refers to the
Performax Easy or the Performax Easy Speed.
This manual must be available at all times to staff operating the equipment.
Read through the entire manual before installing and commissioning the product.
Follow the instructions set out in this manual to ensure proper operation of the product and to
retain your entitlement under the guarantee. The terms of the guarantee are set out in the
SIMCO (Nederland) B.V. General Terms and Conditions of Sale.
Explanation of symbols
Warning
Indicates special information for preventing injury or significant damage to
the product or the environment.
Note
Important information for efficient use and/or to prevent damage to the
product or the environment.
Page 33
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 32
1. Introduction
The Performax Easy and Performax Easy Speed are anti-static bars designed to neutralise
electrostatically charged surfaces.
The most important difference between these two anti-static bars is the recommended usages
of each.
The Performax Easy Speed has been optimized for high webspeeds, close to the material to be
discharged.
Both anti-static bars are equipped with an integrated high-voltage power unit, emitters and a
status LED.
The Performax Easy and Performax Easy Speed are supplied with a 24 V DC supply voltage via
a standard M12 connector.
The recommended right-angled connector with cable also has an LED status indicator.
The Performax Easy performs at its optimum between a distance of 100 mm and 500 mm, at
material speeds below 500 metres per minute and is available in effective lengths of 270 mm to
3690 mm, in increments of 180 mm.
For material speeds exceeding 500 m/minute and/or distances from 50 to 500 mm the
Performax Easy Speed is recommended, which is available in effective lengths of 90-3810 mm,
in 60 mm increments.
Figure 1: Connection side, Performax Easy and Performax Easy Speed
2. Description and operation
The 24 V DC supply voltage is converted in the anti-static bar into a positive and negative high
voltage. The high voltage generates an electrical field at the emitters of the anti-static bar, which
causes the air molecules around the emitters to be converted into positive and negative ions.
When an electrostatically charged material comes within operating distance of the anti-static
bar, ions from the anti-static bar are exchanged with the charged material until the material is
neutral.
You can tell from the status LED whether the anti-static bar is in operation, and whether it is
overloaded.
Emitter
Status LED
Power supply connection
Connector with
LED indicator
Page 34
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 33
GB
3. Safety
The following safety guidelines must be observed in order to prevent physical injury and
damage to objects or to the anti-static bar itself.
Warning:
- The anti-static bar is only designed for neutralising electrostatically charged surfaces.
- Electrical installation and repairs must be carried out by a skilled electrical engineer
according to the applicable national and local regulations.
- The anti-static bar must only be powered by a Limited Power Source (LPS) or NEC Class 2
power supply.
- The equipment must be properly earthed. Earthing is required to ensure safe and proper
operation and to prevent electrical shocks upon contact.
- Disconnect the power supply before carrying out work on the unit.
- The emitters are sharp and can cause physical injury.
- During the ionisation process a small amount of ozone is produced. The ozone concentration
around the electrodes depends on a large number of factors, such as the amount of space
around the anti-static bar and the air circulation. This means that no general value can be
specified for the ozone concentration.
- If changes, adjustments etc. are made without prior written consent or if repairs are carried
out using non-original parts, the equipment's guarantee will no longer be valid.
The high-voltage emitters (9 kV) are limited to a current of 90 A, which means that they are
electrically safe to touch and shockproof.
Page 35
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 34
4. Technical specifications
Required power supply
Supply voltage 21–27 V DC
Current consumption Max. 0.5 A DC
Max. cable length 30 m x 0.34 mm2
Connection M12 connector, 5-pin
Input
Remote on/off 10–30 V (Ri > 10K)
Starting time 30ms
Output
Output voltage Max. 9 kV positive and negative
Current per emitter to
earth
Max. 90 A
High voltage OK (HV OK) Supply voltage — 1 V. Max. 50 mA
Environment
Use Industrial, internal use
Ingress protection class IP66
Temperature 0–55°C
Material speed 0 - 500 m/min (Performax Easy)
> 500 m/min (Performax Easy Speed)
Operating distance 50 - 500 mm (Performax Easy Speed)
100 - 500 mm (Performax Easy)
Signalling
2-colour LED Continuous Flashing
Green In operation Standby
Red Overload HV OK overload
Cable connector signalling
Green
Power active
(optional) White Remote on/off active
Orange HV OK signal
Mechanical
Effective length 270 - 3690 mm (Performax Easy)
90 - 3810 mm (Performax Easy Speed)
Dimensions Length: Effective length + 180 mm
Width: 24 mm
Height: 38.5 mm
Weight 1.25 kg/m
Housing Glass fibre reinforced plastic
Mounting material Brackets
Page 36
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 35
GB
Figure 2: Performax Easy Speed dimensions and optional connectors
(—with signalling—) (—————————without signalling——————)
*
*
*
screw
connection
Page 37
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 36
5. Installation
Warning:
- Electrical installation and repairs must be carried out by a skilled electrical engineer
according to the applicable national and local regulations.
- The equipment must be properly earthed. Earthing is required to ensure safe and
proper operation and to prevent electrical shocks upon contact.
- Disconnect the power supply before carrying out work on the unit.
- The anti-static bar must only be powered by a Limited Power Source (LPS) or
NEC Class 2 power supply. An LPS certified power supply has a limited output power,
which means that it always generates a safe output voltage.
The 0 V of the power output must be earthed correctly (see section 5.2.3.).
The anti-static bar can be powered by a 24 V DC power supply already available on the
machine (if it meets the above requirements), but also by a Desktop power unit from SIMCO
(Nederland) B.V.
The power units recommended by SIMCO (Nederland) B.V.:
Part number Description
4524001000 Desktop, 100–240 V AC to 24 V DC for 1 anti-static bar (IP40).
7519020435 DIN rail power supply, 100–240 V AC to 24 V DC for a maximum of
20 anti-static bars (IP20).
7519020425 DIN rail power supply, 100–240 V AC to 24 V DC for a maximum of
4 anti-static bars (IP20).
7519020430 DIN rail power supply, 100–240 V AC to 24 V DC, (UL listed)
4 anti-static bars (IP20).
5.1. Prior check
- Check that the equipment is free from damage.
- Check that the details on the packing slip correspond to the details of the product received.
If you have any problems and/or doubts, please contact SIMCO (Nederland) B.V. or the agent
in your region.
5.2. Fitting the anti-static bar
Note:
- Conductive machine parts in the vicinity of the anti-static bar have a negative
influence on its operation.
- For optimum results, the anti-static bar must be fitted as per Figure 3.
- Fit the anti-static bar:
Directly in front of the place where static electricity causes problems.
At an optimum distance from the material to be neutralised:
o 50 – 500 mm (Performax Easy Speed)
o 100 – 500 mm (Performax Easy)
With the emitters facing in the direction of the material to be neutralised.
Page 38
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 37
GB
Figure 3: Optimum position of the Performax Easy and Performax Easy Speed
Figure 4: Securing the Performax Easy and Performax Easy Speed
- Attach the anti-static bar using the fasteners supplied. See Figures 3 and 4.
- Lock the anti-static bar in the brackets by manually tightening the screws in the brackets.
- Connect the M12 connector of the power cable (max. 30 m @0.34 mm
2
) to the anti-static bar
and feed the cable to the power supply safely.
Bracket
Screws
"R" = operating
distance + 40 mm
Page 39
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 38
5.3. Connecting the anti-static bar
Warning:
- Note the warnings at the start of this chapter.
5.3.1. Connecting the anti-static bar to the Desktop power supply
- Connect the external yellow/green wire to earth.
- Connect the cable with the M12 connector from the Desktop power supply to the anti-static
bar.
- Connect the power cable.
5.3.2. Connecting the anti-static bar to the DIN rail power supply/external power supply
- Attach the wiring as shown in Figure 5.
Figure 5: Wiring of the Performax Easy and Performax Easy Speed
For personal protection and to ensure proper functioning, the grey and the blue wire
must both be connected to earth.
In the Simco-Ion Desktop power supply, these connections have already been made.
6. Commissioning
Note:
- The anti-static bar does not work if the emitters are covered.
- Remove the protective cap from the anti-static bar.
The purpose of the protective cap is to protect the emitters during transport and installation.
- Switch on the power supply.
- Once a 24 V DC power supply is available and the remote on/off input has been activated,
the anti-static bar will switch on.
With a standard Performax Easy desktop power supply, the remote on/off is already connected
to the 24V power supply. If this power supply is used, the bar will therefore switch on
immediately.
blue
y
ellow/green or gre
y
brown
black
blue (GND
)
y
ellow/green or gre
y
brown
black
whitewhite
(Cable side view)
Page 40
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 39
GB
7. Functional check
The colour of the status LED on the anti-static bar and of the LEDs on the optional cable
connector can be used to determine the status of the anti-static bar.
Operation Bar LED Connector LED
Standby Green flashing Green on
In operation Green on Green, white and orange on
Overloaded Red on Green and white on
HV OK signal overload Red flashing Green and white on
Possible causes of overload are:
- Fouling of the anti-static bar.
- Direct contact between conductive material and the emitters.
- The anti-static bar has been fitted too close to conductive (machine) parts.
Possible causes of HV OK overload are:
- Short circuit of the HV OK signal
- Excessive load of the HV OK signal
8. Maintenance
Warning:
- Disconnect the power supply before carrying out work on the unit.
8.1. Regular cleaning of the anti-static bar
- Clean the emitter points and the anti-static bar regularly with a hard, non-metal brush.
Warning:
- The emitters are sharp and can cause physical injury.
8.2. Cleaning a heavily fouled anti-static bar
- Clean the anti-static bar using a suitable cleaning agent (such as isopropyl alcohol).
Veconova 10 may also be used in the event of stubborn fouling (www.eco-nova.nl)
- Allow the anti-static bar to dry completely before operating it again.
Page 41
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 40
9. Faults
Warning:
- Disconnect the power supply before carrying out work on the unit.
Table 1: Faults
Signalling Problem Cause Solution
LED on anti-static bar
does not light up
No high voltage at
emitters
No supply voltage Switch on supply
voltage
Wiring fault Locate fault and
remedy, see 5.3
LED on the anti-static
bar flashes green
No high voltage at
emitters
No remote on/off signal Connect/activate
remote on/off
Wiring fault Locate fault and
remedy, see 5.3
LED on anti-static bar
lights up red
Anti-static bar
overloaded
Anti-static bar fouled Clean anti-static bar
Anti-static bar fitted
too close to conductive
machine parts
Move anti-static bar
LED on anti-static bar
lights up green
No/poor ionisation,
despite high voltage
at the emitters
Anti-static bar fouled Clean anti-static bar
Emitters are damaged Replace the anti-static
bar
Anti-static bar incorrectly
positioned
Reposition the anti-
static bar, see 5.2
Emitters are covered Remove the cover
LED on the anti-static
bar flashes red
High voltage at the
emitters, no HV OK
signal
HV OK overloaded Load HV OK differently
Wiring fault Locate fault and
remedy, see 5.3
10. Repairs
Warning:
- Disconnect the power supply before carrying out work on the unit.
- Electrical installation and repairs must be carried out by a skilled electrical engineer
according to the applicable national and local regulations.
Performax Easy and Performax Easy Speed parts cannot be repaired. To order parts, see the
spares list.
Please contact SIMCO (Nederland) B.V. or your regional agent in the event of any problems.
Request an RMA number for any returns by sending an e-mail to [email protected].
Package the Performax Easy properly and state clearly the reason it is being returned.
Page 42
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 41
GB
11. Disposal
Observe the applicable local environmental and other regulations when disposing of the
equipment.
Page 43
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 42
Spare parts
Figure 6: Optional connectors
No. Part number Description
1 4519000120 Bracket
2 4524485100 Mounting strip
3 7519020350 5-pin straight M12 connector (with screw connection)
4 7519020355 5-pin right-angled M12 connector (with screw connection)
5 7519020365 5-core cable with straight M12 connector, 5 m
6 7524020370 5-core cable, right-angled M12 connector with signal, 5 m
6 7524020375 5-core cable, right-angled M12 connector with signal, 10m
7 4524001000 Desktop, 100–240 V AC to 24 V DC with 1 output.
8 9146340620 Power cable - IEC 320 EN 60320 C19 (V) – 2 m
9 7519020425 DIN rail, 100–240 V AC to 24 V DC with 4 outputs.
10 7519020430 DIN rail power supply, 100–240 V AC to 24 V DC, (UL listed)
11 7519020435 DIN rail power supply, 100–240 V AC to 24 V DC 10A.
Note: No. 9 and 10 are suitable for supplying power to a maximum of 4 Performax Easy
bars. No. 11 is suitable for supplying power to a maximum of 20 Performax Easy bars.
Spare parts can be obtained from the agent in your region or from SIMCO (Nederland) B.V.
Page 44
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 43
F
SOMMAIRE
Préambule .................................................................................................................................. 44
Description des symboles utilisés .............................................................................................. 44
1. Introduction ............................................................................................................................ 45
2. Description et fonctionnement ................................................................................................ 45
3. Sécurité .................................................................................................................................. 46
4. Spécifications techniques ....................................................................................................... 47
5. Installation .............................................................................................................................. 49
5.1. Contrôle préalable ........................................................................................................... 49
5.2. Montage de la barre ionisante ......................................................................................... 50
5.3. Branchement de la barre ionisante .................................................................................. 52
5.3.1. Branchement de la barre ionisante à l'alimentation de bureau ................................. 52
5.3.2. Branchement de la barre ionisante à l'alimentation par rail DIN / à l'alimentation
externe ................................................................................................................................ 52
6. Mise en service ...................................................................................................................... 52
7. Contrôle du fonctionnement ................................................................................................... 53
8. Entretien ................................................................................................................................. 53
8.1. Nettoyage régulier de la barre ionisante .......................................................................... 53
8.2. Nettoyage d'une barre ionisante très encrassée ............................................................. 53
9. Pannes ................................................................................................................................... 54
10. Réparations .......................................................................................................................... 55
11. Mise au rebut ....................................................................................................................... 55
Pièces de rechange ................................................................................................................... 56
Page 45
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 44
Préambule
Cette notice concerne l'installation et l'utilisation des systèmes d'ionisation Performax Easy et
Performax Easy Speed.
Pour tous les autres cas prévus dans cette notice d'utilisation, il est possible d'utiliser le
Performax Easy ou le Performax Easy Speed.
Cette notice doit toujours être accessible au personnel de service.
Lisez attentivement les instructions qui suivent avant toute installation et utilisation de cet
équipement.
Les instructions de cette notice d'utilisation doivent être observées pour assurer le bon
fonctionnement de l'équipement et donner droit à sa garantie. Les stipulations de garantie sont
décrites dans les conditions générales de vente de SIMCO (Nederland) B.V.
Description des symboles utilisés
Avertissement
Renvoie à des informations spéciales destinées à éviter les blessures ou les
dommages importants au produit ou à l'environnement.
Attention
Informations importantes concernant l'utilisation la plus efficace du produit
et destinées à éviter toutes conséquences néfastes pour le produit ou
l'environnement.
Page 46
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 45
F
1. Introduction
Le Performax Easy et le Performax Easy Speed sont des barres ionisantes conçues pour
neutraliser des surfaces chargées d'électricité statique.
La principale différence entre ces deux barres ionisantes réside dans la recommandation
d'utilisation.
Le Performax Easy Speed est optimisé pour les cadences élevées et pour une utilisation à
proximité du matériau à décharger.
Ces barres ionisantes sont pourvues d'une alimentation haute tension, d'émetteurs et d'un
voyant d'état.
Le Performax Easy et le Performax Easy Speed peuvent être alimentés en 24 V CC via un
connecteur M12 standard.
Le connecteur droit avec câble préconisé est également pourvu d'indications d'état du voyant.
Le Performax Easy est optimisé pour une utilisation à une distance comprise entre 100 et
500 mm, à des vitesses de matériau inférieures à 500 mètres par minute, et est disponible en
longueurs effectives de 270 à 3 690 mm, par segments de 180 mm.
Pour les vitesses de matériau supérieures à 500 m par minute et/ou des distances comprises
entre 50 et 500 mm, il est recommandé d'utiliser le Performax Easy Speed, qui est disponible
en longueurs effectives de 90 à 3 810 mm, par segments de 60 mm.
Figure 1 : côté connecteur du Performax Easy et du Performax Easy Speed
2. Description et fonctionnement
L'alimentation 24 V CC est transformée dans la barre ionisante en haute tension positive et
négative. La haute tension génère dans les émetteurs de la barre ionisante un champ électrique
qui transforme les molécules d'air autour des émetteurs en ions positifs et négatifs. Lorsqu'une
matière chargée arrive dans la distance de travail de la barre ionisante, des ions de la barre
ionisante sont échangés avec la matière chargée jusqu'à ce que la matière devienne neutre.
Le voyant d'état indique si la barre ionisante fonctionne et si elle est surchargée.
Emetteur
Voyant d'état
Branchement d'alimentation
Connecteur avec
indications d'état du
voyant
Page 47
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 46
3. Sécurité
Suivez les consignes de sécurité mentionnées ci-après, afin d'éviter les risques de blessures et
les dommages matériels sur la barre ionisante ou les objets environnants.
Avertissement :
- La barre ionisante est exclusivement destinée à neutraliser les surfaces chargées en
électricité statique.
- L'installation électrique et les réparations doivent être réalisées par un électrotechnicien
professionnel qualifié et conformément aux prescriptions nationales et locales en vigueur.
- La barre ionisante peut être alimentée uniquement par un Limited Power Source (LPS)
NEC de classe 2.
- Veillez à raccorder correctement l'équipement à la terre. La mise à la terre est nécessaire
pour assurer un fonctionnement sûr et prévenir tout choc électrique en cas de contact.
- En cas d'intervention sur l'appareil, mettez-le hors tension.
- Les émetteurs sont pointus et peuvent provoquer des blessures.
- Le processus d'ionisation génère une petite quantité d'ozone. La concentration d'ozone
autour des électrodes dépend de plusieurs facteurs, comme l'espace autour de la barre
ionisante et la circulation d'air. À ce titre, aucune valeur générale ne peut être indiquée au
sujet de la concentration d'ozone.
- La garantie de l'appareil devient nulle et non avenue en cas de modification, d'adaptation,
etc. effectuées sans accord écrit préalable ou lorsque des pièces n'étant pas d'origine sont
utilisées pour la réparation.
Les émetteurs haute tension (9 kV) sont dotés d'un limiteur de courant à 90 A. Ils sont donc
sans risque de contact ou de choc électrique.
Page 48
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 47
F
4. Spécifications techniques
Alimentation requise
Alimentation 21 – 27 V CC
Courant absorbé maxi 0,5 A CC
Maxi Longueur du câble 30 m pour 0,34 mm2
Branchement Connecteur M12 à 5 pôles
Entrée
Commande à distance 10 - 30 V (Ri > 10 K)
Temps de démarrage 30 ms
Sortie
Tension de sortie maxi 9 kV à polarité positive et négative
Courant par émetteur à la
terre
maxi 90 A
Haute tension OK (HV
OK)
Tension d'alimentation - 1V. maxi 50 mA
Environnement
Usage Industriel, à l'intérieur
Indice de protection IP66
Température 0 à 55°C
Vitesse du matériau 0 - 500 m/min (Performax Easy)
> 500 m/min (Performax Easy Speed)
Distance de travail 50 - 500 mm (Performax Easy Speed)
100 - 500 mm (Performax Easy)
Indications
Voyant 2 couleurs Continu Clignotant
Vert En
fonctionnement
Veille
Rouge Surcharge HV OK surchargé
Indication du connecteur de
câble
Vert
Power actif
(optionnel) Blanc Commande à distance active
Orange Signal HV OK
Partie mécanique
Longueur effective 270 - 3 690 mm (Performax Easy)
90 - 3 810 mm (Performax Easy Speed)
Dimensions Longueur : Longueur effective + 180 mm
Largeur : 24 mm
Hauteur : 38,5 mm
Poids 1,25 kg/m
Boîtier Plastique renforcé à fibres de verre
Matériel de montage Colliers de montage
Page 49
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 48
Figure 2 : dimensions du Performax Easy Speed et connecteurs optionnels
(—avec signal—) (—————————sans signal——————)
*
*
* connexion de
vis
Page 50
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 49
F
5. Installation
Avertissement :
- L'installation électrique et les réparations doivent être réalisées par un
électrotechnicien professionnel qualifié et conformément aux prescriptions nationales
et locales en vigueur.
- Veillez à raccorder correctement l'équipement à la terre. La mise à la terre est
nécessaire pour assurer un fonctionnement sûr et prévenir tout choc électrique en cas
de contact.
- En cas d'intervention sur l'appareil, mettez-le hors tension.
- La barre ionisante peut être alimentée uniquement par un Limited Power Source (LPS)
NEC de classe 2. La puissance de sortie d'une alimentation certifiée LPS est limitée, ce
qui lui permet de toujours générer une tension de sortie sûre.
Le 0 V de la sortie d'alimentation doit être correctement relié à la terre (voir paragraphe
5.2.3.).
La barre ionisante peut être alimentée par une source 24 V CC déjà disponible sur la machine
(qui satisfait aux exigences mentionnées plus haut), mais également par un générateur de type
Bureau livré par SIMCO (Nederland) B.V.
Les générateurs préconisés par SIMCO (Nederland) B.V. sont:
Référence Description
4524001000 Bureau, 100 à 240 V CA à 24 V CC pour 1 Performax Easy (IP40).
7519020435 Alimentation par rail DIN, 100 à 240 V CA à 24 V CC pour
20 barres ionisantes (IP20).
7519020425 Alimentation par rail DIN, 100 à 240 V CA à 24 V CC pour
4 barres ionisantes (IP20).
7519020430 Rail DIN, 100 à 240 V CA à 24 V CC (UL répertorié)
4 barres ionisantes (IP20).
5.1. Contrôle préalable
- Vérifiez si l'équipement n'est pas endommagé.
- Vérifiez que les données de la fiche de colisage correspondent aux caractéristiques du
produit livré.
En cas de problème et/ou de doute, contactez SIMCO (Nederland) B.V. ou son agent dans
votre région.
Page 51
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 50
5.2. Montage de la barre ionisante
Attention :
- La présence d'éléments conducteurs de machine à proximité de la barre ionisante
entrave le fonctionnement de cette dernière.
- Pour un résultat optimal, la barre ionisante doit être montée en suivant la figure 3.
- Montez la barre ionisante :
juste en face de l'endroit présentant des problèmes d'électricité statique ;
À une distance adéquate à partir du matériau à neutraliser :
o 50 – 500 mm (Performax Easy Speed) ;
o 100 – 500 mm (Performax Easy) ;
avec les émetteurs en direction du matériau à neutraliser.
Page 52
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 51
F
Figure 3 : position optimale du Performax Easy et du Performax Easy Speed
Figure 4 : fixation du Performax Easy et du Performax Easy Speed
- Fixez la barre ionisante à l'aide des éléments de fixation fournis. Voir figures 3 et 4.
- Verrouillez la barre ionisante dans les colliers en serrant les vis dans les colliers.
- Raccordez le connecteur M12 du câble d'alimentation (max 30 m à 0,34 mm2)
à la barre ionisante, puis guidez le câble de manière sécurisée vers l'alimentation.
Collier de montage
Vis
"R" = Distance de
fonctionnement + 40 mm
Page 53
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 52
5.3. Branchement de la barre ionisante
Avertissement :
- Tenez compte des avertissements indiqués en tête du présent chapitre.
5.3.1. Branchement de la barre ionisante à l'alimentation de bureau
- Branchez le fil jaune et vert à la terre.
- Raccordez le câble au connecteur M12 de l'alimentation de bureau et à la barre ionisante.
- Branchez le cordon secteur.
5.3.2. Branchement de la barre ionisante à l'alimentation par rail DIN / à l'alimentation
externe
- Réalisez le brochage en suivant la figure 5.
Figure 5 : brochage du Performax Easy et du Performax Easy Speed
Pour assurer la sécurité personnelle et un bon fonctionnement, les conducteurs gris et
bleu doivent tous deux être reliés à la terre.
Ces branchements sont déjà réalisés pour l'alimentation de bureau de SIMCO
(Nederland) B.V.
6. Mise en service
Attention :
- La barre ionisante ne fonctionne pas lorsque les émetteurs sont obstrués.
- Retirez le capot de protection de la barre ionisante.
Ce capot de protection vise à protéger les émetteurs pendant le transport et le montage.
- Mettez l'appareil sous tension.
- Lorsqu'une alimentation de 24 V CC est appliquée et que l'entrée de la commande à distance
est activée, la barre antistatique se met en marche.
Dans le cas d'une alimentation de bureau standard du performax easy, la commande à distance
est déjà reliée à l'alimentation. En cas d'utilisation de cette alimentation, la barre est mise en
circuit directement.
bleu
j
aune/vert ou gris
brun
bleu
(
GND
)
j
aune/vert ou Gris
brun
noi
r
blancblanc
noir
(Vue latérale du câble)
Page 54
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 53
F
7. Contrôle du fonctionnement
La couleur du voyant de la barre antistatique et les voyants du câble optionnel permettent de
connaître l'état de la barre antistatique.
Fonctionnement Voyant - barre Voyant - connecteur
Veille Vert clignotant Vert allumé
En fonctionnement Vert allumé Vert, blanc et orange allumés
Surcharge Rouge allumé Vert et blanc allumés
Signal HV OK surchargé Rouge clignotant Vert et blanc allumés
Les causes de surcharge peuvent être les suivantes :
- encrassement de la barre ionisante ;
- contact direct entre un matériau conducteur et les émetteurs ;
- barre ionisante située trop près d'éléments conducteurs (de la machine) ;
Les causes de surcharge de HV OK peuvent être les suivantes :
- court-circuit au niveau du signal HV OK.
- charge trop forte du signal HV OK.
8. Entretien
Avertissement :
- En cas d'intervention sur l'appareil, mettez-le hors tension.
8.1. Nettoyage régulier de la barre ionisante
- Nettoyez régulièrement les pointes ionisantes et la barre ionisante à l'aide d'une brosse dure
non métallique.
Avertissement :
- Les émetteurs sont pointus et peuvent provoquer des blessures.
8.2. Nettoyage d'une barre ionisante très encrassée
- Nettoyez la barre ionisante à l'aide d'un produit approprié (par exemple de l'alcool
isopropylique).
En cas d'encrassement persistant, vous pouvez aussi utiliser du Veconova 10
(www.eco-nova.nl)
- Laissez bien sécher la barre ionisante avant de l'utiliser à nouveau.
Page 55
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 54
9. Pannes
Avertissement :
- En cas d'intervention sur l'appareil, mettez-le hors tension.
Tableau 1, pannes
Indications Problème Cause Solution
Le voyant de la barre
ionisante ne s'allume
pas
Pas de haute tension
sur les émetteurs
Pas d'alimentation Mettre l'alimentation en
circuit
Erreur de circuit Chercher l'erreur et y
remédier, voir 5.3
Le voyant de la barre
antistatique clignote
en vert
Pas de haute tension
sur les émetteurs
Pas de signal de
l'interrupteur de
commande à distance
Brancher / activer
l'interrupteur de
commande à distance
Erreur de circuit Chercher l'erreur et y
remédier, voir 5.3
Le voyant de la barre
ionisante est rouge
Surcharge de la
barre ionisante
Barre antistatique
encrassée
Nettoyer la barre
antistatique
Barre ionisante
montée trop près
d'éléments conducteurs
de la machine
Remplacer la barre
ionisante
Le voyant de la barre
ionisante est vert
Ionisation faible ou
inexistante, haute
tension correcte aux
émetteurs
Barre antistatique
encrassée
Nettoyer la barre
antistatique
Émetteurs endommagés Remplacer la barre
ionisante
Barre ionisante mal
positionnée
Repositionner la barre
ionisante, voir 5.2
Émetteurs obstrués Éliminer la cause de
l'obstruction
Le voyant de la barre
antistatique clignote
en rouge
Haute tension
présente au niveau
des émetteurs, pas
de signal HV OK
HV OK trop chargé Charger HV OK
différemment
Erreur de circuit Chercher l'erreur et y
remédier, voir 5.3
Page 56
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 55
F
10. Réparations
Avertissement :
- En cas d'intervention sur l'appareil, mettez-le hors tension.
- L'installation électrique et les réparations doivent être réalisées par un
électrotechnicien professionnel qualifié et conformément aux prescriptions nationales
et locales en vigueur.
Les composants du Performax Easy et du Performax Easy Speed ne sont pas réparables. Pour
la commande de pièces, voir la liste de pièces de rechange.
En cas de problème, contactez SIMCO (Nederland) B.V. ou son représentant dans votre région.
Pour tout retour, demandez un numéro RMA par e-mail à l'adresse suivante : service@simcoion.nl.
Dans ce cas, empaquetez le Performax Easy solidement et indiquez clairement le motif de
retour.
11. Mise au rebut
Mettez l'appareil au rebut conformément aux réglementations (environnementales) locales en
vigueur.
Page 57
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 56
Pièces de rechange
Figure 6 : connecteurs optionnels
N° Référence Description
1 4519000120 Collier de montage
2 4524485100 Bande de montage
3 7519020350 Connecteur M12 à 5 conducteurs à droite (avec raccord à vis)
4 7519020355 Connecteur M12 à 5 conducteurs droit (avec raccord à vis)
5 7519020365 Câble à 5 conducteurs avec connecteur M12 à droite, 5 m
6 7524020370 câble à 5 conducteurs, connecteur M12 droit avec indication, 5 m
6 7524020375 câble à 5 conducteurs, connecteur M12 droit avec indication, 10 m
7 4524001000 Bureau, 100 à 240 V CA à 24 V CC avec 1 sortie
8 9146340620 Cordon de raccordement - IEC 320 EN 60320 C19 (V) – 2 m
9 7519020425 Rail DIN, 100 à 240 V CA à 24 V CC avec 4 sorties
10 7519020430 alimentation par rail DIN, 100 - 240 V CA vers 24 V CC, (UL
répertorié)
11 7519020435 Rail DIN, 100 à 240 V CA à 24 V CC 10A.
Page 58
Performax Easy/Performax Easy Speed_UM_9752152130_NL_D_GB_F_V3_1 57
F
Remarque : les N° 9 et 10 sont conçus pour l'alimentation de 4 barres Performax Easy
maximum. N°11 est conçu pour l’alimentation au maximum de 20 barres Performax Easy.
Les pièces de rechange peuvent être obtenues auprès de l'agent de votre région ou via SIMCO
(Nederland) B.V.
Loading...
