SilverStone F1

LEMAN

Радар-детектор с GPS-сопровождением

Руководство пользователя

Введение

Поздравляем Вас с приобретением радар-детектора SilverStone F1 LEMAN. Радар-детектор LEMAN предназначен для заблаговременного

предупреждения о радарных измерителях скорости, работающих во всех диапазонах, используемых в РФ и странах СНГ: диапазонах X, К, Ка, радарах, работающих в режиме POP и импульсном режиме, комплексах

Стрелка (стационарные и мобильные), лазерных измерителях. Новая

система фильтрации позволяет свести к минимуму количество ложных

срабатываний от датчиков движения, автоматических дверей, устройств

контроля слепых зон автомобиля и других устройств, работающих в тех же диапазонах.

Модель SilverStone F1 LEMAN снабжена GPS-модулем, которая позволяет

обнаруживать безрадарные или маломощные комплексы (радары со слабым излучением). LEMAN обладает современными функциями, которые позволяют ему не беспокоить пользователя без необходимости.

Перед использованием внимательно прочитайте данное руководство.

**Характеристики и набор функций могут быть изменены производителем с целью их улучшения.

Комплектация

SilverStone F1 LEMAN. Скоба для установки USB-провод на ветровое стекло

Провод питания Липучки для установки на приборную панель

Описание устройства

1) Вход шнура питания

2) Громкость, Вкл./Выкл.

3) Антенна

4) Место крепления скобы

5) Кнопка Dim

6) Передняя линза

7) Задняя линза

8) Динамик

9) USB-порт

10) Кнопка Menu

11) Кнопка City

12) Кнопка MUTE

13) LED-дисплей

Установка

1. Установка с помощью скобы крепления А. Сборка скобы крепления a. Вставьте бампер в скобу крепления b. Вставьте присоски в скобу крепления В. Установка радар-детектор SilverStone F1 LEMAN a. Прикрепите скобу на лобовое стекло b. Согните скобу, если необходимо c. Вставьте шнур питания в прибор d. Установите прибор в место крепления скобы e. Вставьте шнур питания в радар-детектор, а затем в «прикуриватель»

2. Установка с помощью липучек на приборную панель а. Место для крепления должно быть сухим и чистым b. Снимите защитную пленку с одной стороны липучки и прикрепите на нижнюю сторону радар-детектора SilverStone F1 LEMAN

с. Снимите защитную пленку с другой стороны липучки и прикрепите липучку на приборную панель Важно: не заклеивайте серийный номер прибора

Примечание:

- антенна радар-детектора должна быть направлена на дорогу;

- GPS-антенна не должна быть ничем закрыта для обеспечения связи со

спутниками. Антенна и датчики не должны быть закрыты металлическими

частями автомобиля. Если автомобиль оборудован “атермальным”

или подогревом лобового стекла, может наблюдаться задержка в

поиске GPS сигнала и погрешность в определении текущей скорости и других GPS-параметров, а также пониженный уровень сигнала от радаров (Стрелка, К-диапазон и т.д.). Это важный момент, который надо учитывать при эксплуатации. Прибор должен быть размещен

параллельно линии горизонта;

- радар-детектор не должен мешать обзору водителя. Установите прибор

так, чтобы он не упал и не нанес повреждений при резкой остановке или маневре;

- убирайте радар-детектор с приборной панели, когда Вы покидаете

автомобиль. Это убережет его от резких перепадов температур и возможной кражи;

- при необходимости можно изменить угол наклона скобы, согнув ее;

- чтобы снять прибор со скобы крепления, потяните его на себя;

3. Замена предохранителя

a. Открутите верхнюю часть вилки

b. Проверьте предохранитель. Если он сгорел, его необходимо заменить Характеристики предохранителя: 3A3AG

Управление

Включение/Выключение. Радар-детектор SilverStone F1 LEMAN работает от источника питания в 12В. Для подключения прибора используйте провод из комплекта (провод-раздвоитель позволяет подключить еще один гаджет в то же гнездо). Для включения радар-детектора покрутите регулятор

громкости по часовой стрелке. Для отключения прибора покрутите регулятор против часовой стрелки, до щелчка. Контроль громкости. Настройте громкость по своему усмотрению: по часовой стрелке - увеличение громкости, против часовой - уменьшение громкости.

Информация на дисплее

Приветствие

Дата версии прошивки

Дата баз камер

При включении устройства на экране поочерёдно отображается:

Виды камер (определяемые по GPS) и индикация на дисплее:

Название камеры

На

дисплее

Стрелка

Маломощный радар. Стационарный радар. Система поток. Светофор. Железная дорога. Мобильный радар. Тренога. Мобильная камера. Пост ДПС. Муляж радара.

Начало участка контроля скорости

Конец участка контроля скорости

Стрелка видео

Кнопка Dim

Функции кнопок

Краткое нажатие кнопки переключает режим яркости дисплея с яркого на приглушенный. Если ранее в Меню настроек был выбран режим яркости «Мой», то краткое нажатие на кнопку возвращает прибор в режим яркости по умолчанию.

Кнопка Mute

Краткое нажатие кнопки при наличии входящего сигнала отключает звуковое оповещение. Звуковое оповещение включится автоматически через 30 сек при отсутствии входящих сигналов. Чтобы включить его раньше, нажмите кнопку Mute еще раз. При отсутствии входящих сигналов краткое нажатие кнопки позволяет пользователю выбрать между звуковыми режимами: Automute - Extra mute - Mute-off (Без приглушения звука).

Кнопка City

Краткое нажатие кнопки переключает режимы Трасса-Город1-Город2Город3-Smart. Режимы описаны далее в инструкции.

Кнопка Menu

Краткое нажатие кнопки открывает доступ к меню настроек. В меню переключение между различными настройками осуществляется с помощью кнопок Dim и

Menu, выбор настроек - с помощью кнопок Mute и City.

Длительное нажатие и удерживание кнопки заносит в память прибора информацию о точке пользователя (см. следующую главу). Эта функция работает только при включенном GPS.

Сохранение и удаление точек пользователя

SilverStone F1 LEMAN предоставляет возможность сохранить точки пользователя, о которых радар-детектор будет оповещать при повторном проезде этих точек.

Сохранение:

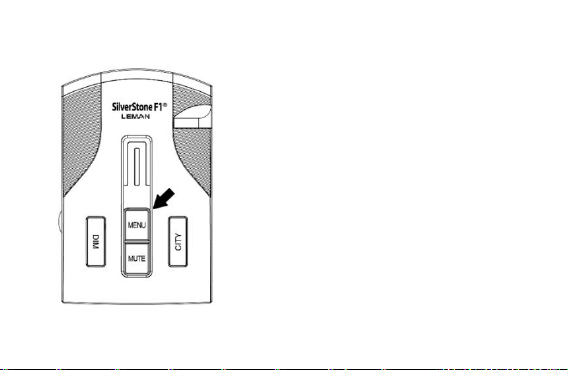

Нажмите кнопку Menu и удерживайте ее в течение 2 сек. На дисплее

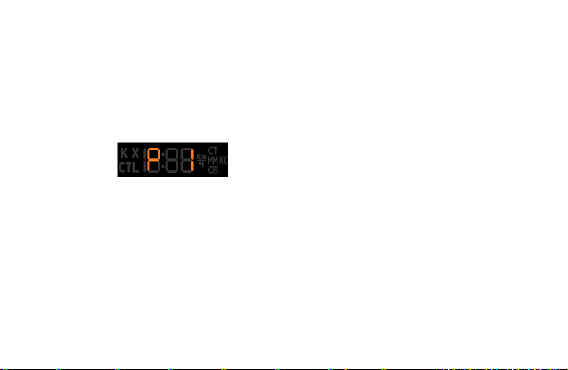

отобразится . Это означает, что точка добавлена.

Удаление точки POI:

Когда прибор оповещает о сохраненной точке, нажмите кнопку Menu и удерживайте ее в течение 2 сек.

Нажмите кнопку Menu для входа в режим настроек. Выберите DEL для удаления точек. Для подтверждения удаления нажмите кнопки Dim или City.

Для входа в меню настроек нажмите кнопку MENU. Далее нажимайте кнопки

Меню

Варианты

подменю

Как это работает?

По

умолч.

SMART :

Вкл. / Выкл.

Автоматический режим,

настраивающий фильтрацию

помех, звуковых сообщений,

выбирает режим Город/Трасса и

др. (рекомендуется)

Вкл.

Меню настроек

Menu или Mute для изменения пункта меню и Dim или City для изменения настроек подменю.

Чтобы выйти из режима настроек, нажмите кнопку Menu и удерживайте в течение 2 сек. При отсутствии каких-либо действий прибор выходит из режима настроек автоматически.

Краткий обзор MENU:

ГОЛОС:

Вкл. / Выкл.

Выключает или включает

голосовое сопровождение

Вкл.

Тест: Вкл. / Выкл.

Тест диапазонов при включении

Выкл.

X : Вкл. / Выкл.
