совершенство пеленга
Автомобильный
Видеорегистратор
SilverStoneF1 HYBRID mini
Руководство пользователя
HYBRID mini
Благодарим Вас за приобретение видеорегистратора SilverStoneF1 HYBRID mini.
Внимательно прочитайте данное руководство и сохраните для последующего
обращения. Характеристики и набор функций могут быть изменены
производителем без предупреждения.
Важно!!! Перед каждым использованием рекомендуется проверять текущие
настройки и режим видеозаписи.
Рекомендуется приобрести отдельную карту памяти, предназначенную для
использования в современном видеорегистраторе, не менее 10 класса!
После первой установки карту памяти необходимо отформатировать
непосредственно в самом устройстве. Не храните посторонние файлы на карте
памяти видеорегистратора, это может привести к сбоям видеозаписи. Не извлекайте
карту памяти во время работы устройства, это может привести к потере данных или к
выходу карты из строя.
Комплектация
1) Видеорегистратор
SilverStone F1 HYBRID mini
2) Кронштейн
видеорегистратора
3) USB кабель
4) Автомобильное зарядное
устройство (Выход 5В)
5) Руководство пользователя 6) Кардридер
совершенство пеленга
Автомобильный
Видеорегистратор
SilverStone HYBRID mini
Руководство пользователя
- 1 -
Внешний вид устройства
9
HYBRID mini
10
13
5
8
1
1. M -- Кнопка Меню
2. OK -- Кнопка Запись
3. ▲-- Кнопка Вверх
4. ▼-- Кнопка Вниз
5. --Кнопка Вкл/Выкл
6. RESET -- Сброс.
7. --Блокировка видео
8. Дисплей
9. Вход для провода питания microUSB
10. Кронштейн
3
2
6
7
4
- 2 -
11. Вход microUSB
12. Слот для карты памяти
microSD
13. Объектив
11
12
HYBRID mini
Функции кнопок
产品主要功能
Кнопка ВВЕРХ: в меню – выбор параметров. Активна во время записи и в
▲
режиме ожидания: краткое нажатие – регулировка ГРОМКОСТИ,
длительное нажатие (2-3 сек) – ЯРКОСТИ.
Кнопка МЕНЮ: краткое нажатие – вход в меню. Длительное нажатие во
M
время записи – переключение между режимами ЗАПИСЬПРОСМОТР
Кнопка ВНИЗ: в меню – выбор параметров. Активна во время записи и в
режиме ожидания: краткое нажатие – Вкл/Выкл МИКРОФОНА,
▼
длительное нажатие – добавить POI/удалить POI (точку пользователя).
Кнопка ЗАПИСЬ/ОК: в режиме видеозаписи краткое нажатие – начало
OK
записи, повторное краткое нажатие – пауза. В МЕНЮ кнопка используется
для подтверждения выбора.
Блокировка видео: Краткое нажатие во время записи – присваивание
файлу статуса защищенного (при циклической записи файл не стирается).
В режиме ПАУЗА краткое нажатие кнопки делает ФОТОСНИМОК.
Кнопка ВКЛ/ВЫКЛ: краткое нажатие – включение устройства,
длительное нажатие – выключение устройства.
Описание значков на дисплее:
1 2 3 4 5 6 7 8 9
16 10
11
15 14 13 12
- 3 -
1
Разрешение текущей в идеозаписи: 1080P означа ет
1920*1080
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Идет видеозапись
Продолжительность видеозаписи
Значок GPS, при уверенном сигнале становится ярким
SD-карта активна
Микрофон включен
Защита видеозаписи от стирания
Датчик движения включен
Функция WDR включена
Значок подключения питания
Текущая скорость движения в км/ч
Показывает текущую громкость в условных единицах
Показывает текущую яркость в условных единицах
Текущее время
Текущая дата
“Обратный отсчет”
.
- 4 -
HYBRID mini
HYBRID mini
Инструкция по применению
Прибор поддерживает 4 режима: режим ВИДЕОЗАПИСИ, режим
ПАУЗА, режим ВОСПРОИЗВЕДЕНИЯ, режим МЕНЮ.
Режим циклической видеозаписи
Включить регистратор, проверить наличие карты SD, если карта все
еще не вставлена, то выскакивает ошибка об отсутствии карты, как
на рисунке 1 (см. ниже):
Если карта SD уже вставлена, система автоматически проверяет ее,
если формат SD-к арты не стандартный, система подсказывает ее
отформатировать, с помощью кнопок Вниз/Ввех выбрать «Да», нажав
кнопку ОК, подтвердить форматирование (см. рис.2).
После форматирования аппарат автоматически войдет в режим
циклической видеозаписи, если карта исправна и поддерживает
высокую скорость записи (не менее 10 класса).
（Рисунок 1） （Рисунок 2）
Циклическая запись позволяет решить проблему с нехваткой памяти.
В этом режиме запись видео производится небольшими отрезками:
сохраняются отдельные видеоролики длительностью 1-3 минуты
каждый. При заполнении всей памяти удаляется самый "старый"
файл и запись продолжается.
Защита видеозаписи от стирания: во время записи нажать ，
документ будет заблокирован, данный файл не заменяется в процессе
циклической видеозаписи.
- 5 -
HYBRID mini
Интерфейс видеорегистратора во время записи
Вкл/Выкл (дл. наж.)
Меню
3 главных меню – Радар /
Регистратор / Настройки
Воспроизведение видео
(дл. наж.)
Остановка/пуск видеозаписи
Режим ПАУЗА
Меню
Видеозапись
- 6 -
Блокировка файла от перезаписи
Самост. созд. коорд. (дл. наж.)
Удаление координат(дл. наж.)
Краткое нажатие – громкость
Длительное нажатие – яркость
Вкл/Выкл питание
Сделать фотоснимок
Вкл/Выкл микрофон
Поставить/Удалить точку POI
Краткое нажатие – громкость
Длительное нажатие – яркость
HYBRID mini
Главное
меню
РАДАР
Громкость
0～9
По умолчанию: 9
По умолчанию: Выкл.
0км/ч
20км/ч
По умолчанию: 10км/ч
По умолчанию: ABTO
автомобиля:
Режим Меню
Один раз нажмите кнопку M, чтобы войти в первый режим меню:
GPS-РАДАР. Ниже описаны функции каждого пункта этого раздела:
Вкл/Выкл (дл. наж.)
Вход в 2-закладку меню
Воспроизведение видео
(дл. наж.)
Подтвердить выбор
Меню
Прев. cкор-ти
OSL
Дальн. GPS
оповещения
Подменю Описание
Выкл.
60… 140 км/ч
5км/ч
10км/ч
15км/ч
Выкл.
0м
400 ~ 1000м
ABTO
При превышении заданной скорости
звучит голосовое предупреждение.
Позволяет установить, при каком
превышении скоростного лимита
будет звучать предупреждение
“Снижайте скорость”
1.Вы можете вручную фиксировать
расстояние до камеры. Например: если
настроить 400М, данные GPS
передаются заранее за 400м
2. Настройка расстояния поиска точки
ABТО (по умолчанию), GPS точка
определяется согласно скорости
- 7 -
Видеозапись (дл. наж.)
Курсор вниз
Курсор вверх
если скорость автомобиля ≤60 - за 400м,
До GPS ТОЧКА транслировалась.
По умолчанию: Вкл.
не отображаются
Удалить все
POI
Да
Нет
2304X1296 30P
1280X720 30P
Отличное
Вкл.
Печать
времени
Вкл.
Выкл.
1 мин.
5 мин.
Выкл.
GPS
Разрешение
Качество
WDR
Меню
видеозаписи
Цикл.запись
G-сенсор
Вкл.
Выкл.
1920×1080 30P
Хорошее
Нормальное
Выкл.
2 мин.
3 мин.
1～7
- 8 -
HYBRID mini
60 ＜скорость авто ≤70 км/ч , - за 500,
70 ＜скорость авто ≤80 км/ч , - за 600м,
80 ＜скорость авто ≤90 км/ч , - за 700м,
90 ＜скорость авто ≤100 км/ч , - за 800м,
100 ＜скорость авто ≤110 км/ч ,- за 900м,
Скорость авто＞ 110 км/ч , - за 1000м.
3. Настройка расстояния поиска точки
Выкл. GPS точка не транслирует шоу.
4.Настройка расстояния поиска точки 0,
После выключения данные GPS не
транслируются, скорость и направление
автомобиля на главном интерфейсе тоже
По умолчанию: Нет
По умолчанию: 2304X1296 30P
По умолчанию: Отличное
По умолчанию: Вкл.
По умолчанию: Вкл.
По умолчанию: 1 мин.
По умолчанию: 4
HYBRID mini
По умолчанию: Выкл.
в “поле зрения” прибора и автоматически
возможные доказательства
Вкл.
Выкл.
4 часа
Калибровка
LDWS
Вкл.
Выкл.
Дата/Время
ГГГГ/ММ/ДД ч/м
Требуется установка формата времени
Усредненный
Экспозиция
-3 ~ +3
По умолчанию: 0
5 мин.
Датчик движ.
Запись звука
Необх.
отдыха
GPS трек
LDWS
Частота
Экспозамер
Меню
настройки
Отключение
дисплея
Вкл.
Выкл.
Выкл.
1 час
2 часа
3 часа
Вкл.
Выкл.
50 Гц
60 Гц
Центр
Точечный
Выкл.
15 сек.
1 мин.
3 мин.
- 9 -
Датчик включает запись при движении
начинает запись видео, что позволит вам
в любой ситуации иметь на руках
По умолчанию：Вкл.
По умолчанию：2 часа
По умолчанию：Вкл.
Функция записывает и при
воспроизведении показывает путь
движения авто по GPS-точкам
По умолчанию: Выкл.
По умолчанию: 50 Гц
По умолчанию: Центр
По умолчанию: Выкл.
Дисплей отключается с точки зрения
энергосбережения
HYBRID mini
Вкл.
Выкл.
Введите
Печать
Выкл.
Часовой пояс
GMT-12----GMT+12
По умолчанию: +3
По умолчанию: Выкл.
поворачивается на 180 градусов
English
Русский
По умолчанию: Русский
Да
По
умолчанию
Да
Нет
Восстанавливает заводские настройки
меню
системе
Сигнал кнопок
Номер авто
скорости
Поворот
изобр.
Язык
Формат…
Инфо о
Выкл.
Вкл.
Вкл.
Выкл.
Нет
- 10 -
По умолчанию: Вкл.
По умолчанию: Выкл.
По умолчанию: Вкл.
После включения изображение
Служит для форматирования SD-карты
Сообщение о версии прошивки и базы данных
камер, радаров, постов ДПС
HYBRID mini
Режим воспроизведения записей
В режиме ПАУЗА длительно нажмите кнопку М, перейдите к
списку файлов записей. Ниже описаны функции каждой кнопки в
режиме воспроизведения:
Блокировка / Разблокировка
видеозаписи (дл. наж.)
Выход из воспроизведения
Удалить файлы (дл. наж.)
Воспроизвести / приостановить
- 11 -
ВКЛ/ВЫКЛ
Курсор вниз
Курсор вверх
HYBRID mini
Воспроизведение видео
Ниже описаны функции каждой кнопки в момент воспроизведения видео：
Переключатель (дл. наж.)
Блокировка / Разблокировка
Выход из режима
воспроизведения.
Удалить файлы (дл. наж.)
ПУСК / СТОП
видеозаписи (дл. наж.)
Курсор вниз
Курсор вверх
- 12 -
HYBRID mini
720P（30кад/сек）
1080P（30кад/сек）
1296P（30кад/сек）
8G 3 часа 1 час 1 час
16G
7.5 часов
2.5 часа
1.5 часа
32G 13 часов 4.5 часа 3.5 часа
64G
24.5 часов
8.5 часов
7 часов
Справочная таблица: карты SD и время их видеозаписи
Примечание: Таблица представлена для справки, размер файла
видеозаписи зависит от освещенности, степени сложности дороги и
других факторов окружающей среды.
Дополнительные замечания
WDR является динамическим режимом видеосъемки, в ярких и темных
местах можно получить улучшенное качество видео в сравнении с
обычной видеозаписью. Ниже указаны эффекты двух режимов.
（Простая видеозапись） （Видеозапись WDR）
Защищенные от стирания файлы имеют свойство “только для чтения”.
Всего можно сохранить максимум 1/3 видеотеки, иначе всплывает
подсказка: «Блокированные документы уже заполнены, ранее записанные
файлы заменяются. Пожалуйста своевременно скопируйте файлы!»
Это означает, что их количество уже превысило 1/3 видеотеки и
происходит замена самых ранних файлов.
- 13 -
HYBRID mini
После подключения видеорегистратора к компьютеру на мониторе
появляются две флэш-карты:
1-я: SD-карта с видеозаписями, в этот момент оборудование
используется в качестве флэш-карты, можно просмотреть видео и
фотографии.
2-я: Внутренняя память прибора с файлом баз данных GPS-точек
(камер, радаров, постов ДПС).
Описание особых функций процессора
Стандарт системы LDWS в меню настройки
Из меню войти в «Стандарт системы LDWS»:
Начать настройки с нажатия кнопки ОК
Первый этап: нажав кнопку вверх и вниз, регулировать место, где
фиолетовая линия доходит до края дороги (по горизонтальной
поверхности).
Второй этап: нажав кнопку вверх и вниз, регулировать место, где красная
линия доходит до края к апота автомобиля, после завершения
регулировки нажать кнопку ОК, выйти из настройки LDWS,
вернуться в МЕНЮ.
- 14 -
HYBRID mini
Внимание:
1. Перед использованием функции «Подсказка об отклонении траектории»,
нужно сначала откалибровать LDWS, иначе будет невозможно включить
данную функцию. Важно: функция работает только со вставленной картой
памяти.
2. Обязательно настроить линии горизонта и капота авто согласно
фактической обстановке. Если расстояние между линиями делать
очень большим (как на рис.3), это приведет к большому числу
ложных сообщений. А если настроить маленьким (рис.4), то приведет к
отсутствию сообщений.
Рис. 3(если больше, то приведет
к ложным сообщениям)
Подсказка об отклонениях от траектории
Если включить эту функцию, то при изменении или отклонении траектории
автомобиля от полосы будут всплывать соответствующие
подсказки как на рисунке:
Рис.4 (если меньше, то приведет
к отсутствию сообщений)
- 15 -
HYBRID mini
Программа для проигрывания
Формат записываемого видеофайла - МР4, его можно открыть через
стандартный видеопроигрыватель.
Если необходимо синхронно воспроизвести точки движения GPS и
видео, можно скачать специальную программу с официального сайта
Silverstonef1.ru.
При открытии программы загружается главный интерфейс
проигрывателя, как на рисунке ниже:
- 16 -
HYBRID mini

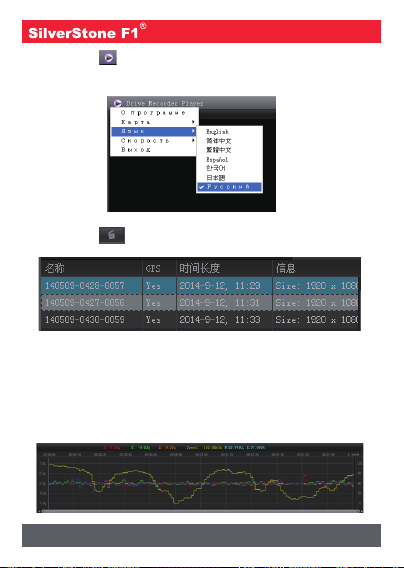

Кликните на , появится меню настройки, можно в процессе
проигрывания проводить выбор языка, карты и выход из карты и
другие операции.
Кликните на , выберите видео документы и добавьте в список
проигрывания , как на рис. ниже:
G-сенсор
Внутри прибора установлен 3D G-сенсор - это гравитационный
датчик, ниже показан график его работы. Когда возникает
значительное изменение силы тяжести в любом направлении осей
X, Y, Z, трехмерный график изменяется. Если сила удара
сравнительно большая, то автоматически блокируется текущий
файл записи и больше не заменяется другими фотоснимками или
видеозаписями (чувствительность G-сенсора можно настроить
в меню).
- 17 -
Описание системы раннего оповещения

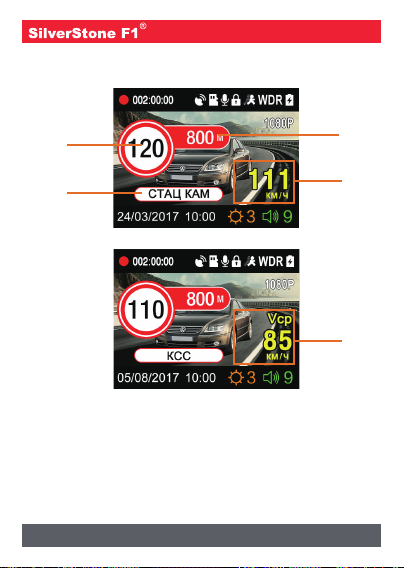

Пример отображаемой информации на дисплее.
HYBRID mini
2
1
1. Тип камеры
2. Ограничение скорости
3. Расстояние до камеры
4. Текущая скорость автомобиля
5. После въезда на участок КСС показывает среднюю скорость до
точки окончания КСС
- 18 -
3
4
5
HYBRID mini
Описание функций раннего предупреждения
Типы камер:
СТАЦ КАМ
КАМ ДПС
ПОТОК
СТРЕЛКА
СВЕТОФОР
ПЕРЕЕЗД
МОБ КАМ
ТРЕНОГА
МОБ ПОСТ
ПОСТ ДПС
КСС
СТР-ВБ
МУЛЯЖ
ПЛАТОН

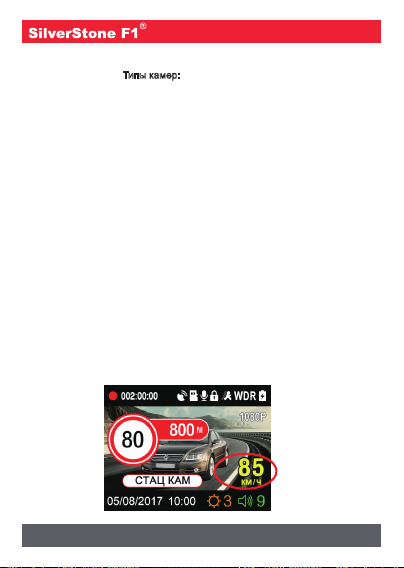

Описание превышения скорости:
Если автомобиль превышает скорость = «скоростной лимит+OSL»
(задается в меню, по умолчанию OSL=10км/ч) на данном участке дороги,
где установлен радар, то звучит голосовое сообщение «Внимание!
Превышение скоростного режима!». Например, если автомобиль
движется со скоростью 62км/ч на участке дороги, где установлена
камера на 50км/ч, то прозвучит сообщение “Внимание! Превышение
скоростного режима!” (OSL=10км/ч), текущая скорость начнет мигать
на экране прибора.
- 19 -

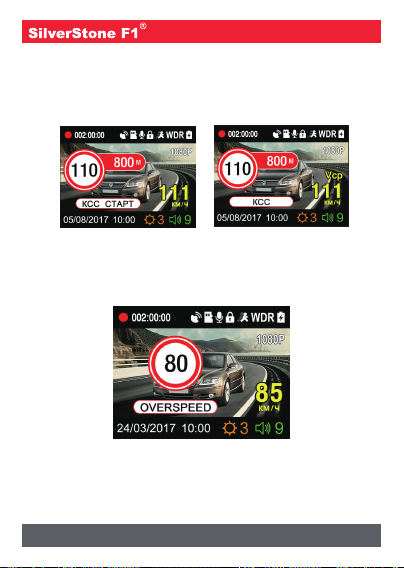

Превышение скорости в промежуточном отрезке дороги:
после входа в отрезок дороги КСС (контроль средней скорости авто),
прибор начинает считать среднюю скорость, если средняя скорость
больше «ограничения скорости+OSL» , средняя скорость на начинает
мигать, и прибор подсказывает «Будьте внимательны, вы уже
превысили скорость».
Настройка превышения скорости: когда скорость автомобиля
превышает заданную величину превышения скорости, то выходит
подсказка «Будьте внимательны, вы уже превысили скорость» (можно
войти в МЕНЮ - GPS - РАДАР - OSL и изменить величину превышения
скорости)
Описание функции Самостоятельного создания
координат (Создание пользовательской точки)
Если не происходит срабатывания на новый радар, значит база данных
камер устарела, в этом случае вы можете самостоятельно добавить
координаты этой точки в базу камер.
- 20 -
HYBRID mini
HYBRID mini

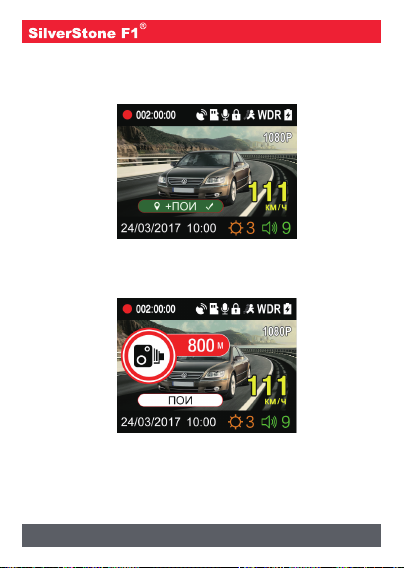

Добавление координат: при подключении к спутникам GPS проезжаете
рядом с камерой, далее нажмите и удерживайте ок. 2-3 сек. кнопку ▼.
Устройство сообщит: «создание координат успешно завершено», на экране
появится +пои (POI), как на рис. ниже: (можно добавить всего 16 точек).
Когда в следующий раз автомобиль проедет через это место, устройство
сообщит: “Впереди точка пользователя!”, на экране появится:
Для удаления ПОИ (POI) при приеме сигнала нажмите и удерживайте
2-3 сек. кнопку ▼.
- 21 -
HYBRID mini

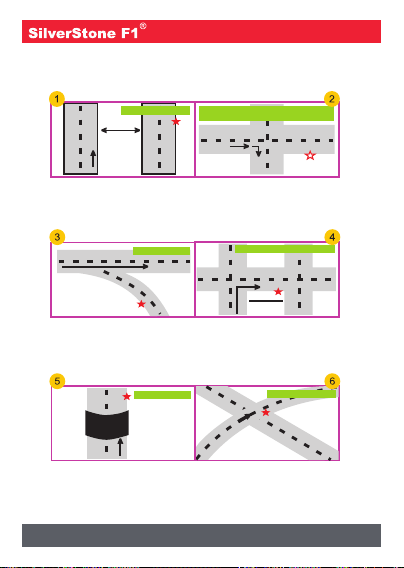

GPS-точки (база камер) - возможные ошибочные сообщения
Two road distance <50 m
<50 m
①При расстоянии между двумя параллельными дорогами менее 50м
возможно ложное сообщение о GPS точке.
②Возможен неверный сигнал тревоги перед крутым изменением
направления движения
POI in the corners
③. Возможен также сигнал тревоги в случае небольшого угла
пересечения дорог
④. Если расстояние до точки менее 100 м, сигнала и сообщения
не будет.
tunnel
⑤. Отсутствует сигнал GPS, например, точка находится на выходе
из туннеля, нет возможности определить местоположение камеры.
⑥ Ложный сигнал тревоги из-за налегания параллельного виадука.
The POI has been removed, is still broadcast,
contact your dealer.
Distance from the crossroads<100m
<100 m
Parallel with the viaductPOI in the tunnel exit
- 22 -
Технические характеристики
Чип регистратора: Ambarella A12A35
Входное напряжение：V=5В
Рабочий ток：≤600мА
Зарядный ток：>120мА
Аккумулятор： 280мАч (прибор не предназначен для длительной записи
Влажность：≤93%RH (при 40°С)
Рабочая температура：-20° ～ 60°С
Температура хранения： -40°～ 80°С
G-sensor：есть
Камера：170°，5 MegaPixel
Габариты дисплейного экрана：4:3，2.0'
Формат видео：MP4
Разрешение дисплея：320*240
Поддерживаемые карты памяти microSD： CLASS6 и выше, минимальный
Запись даты и времени：есть
Запись скорости автомобиля: есть
Номерной знак автомобиля：есть
Вывод HDMI：нет
Запись широты и долготы точек：есть
Запись звука：есть
Операционная система：Windows 2003 / XP / Vista / 7 / 8 / 10
без питания)
объем памяти 8Гб, максимальный объем памяти 32гб
HYBRID mini
- 23 -
- 24 -
HYBRID mini
Loading...
