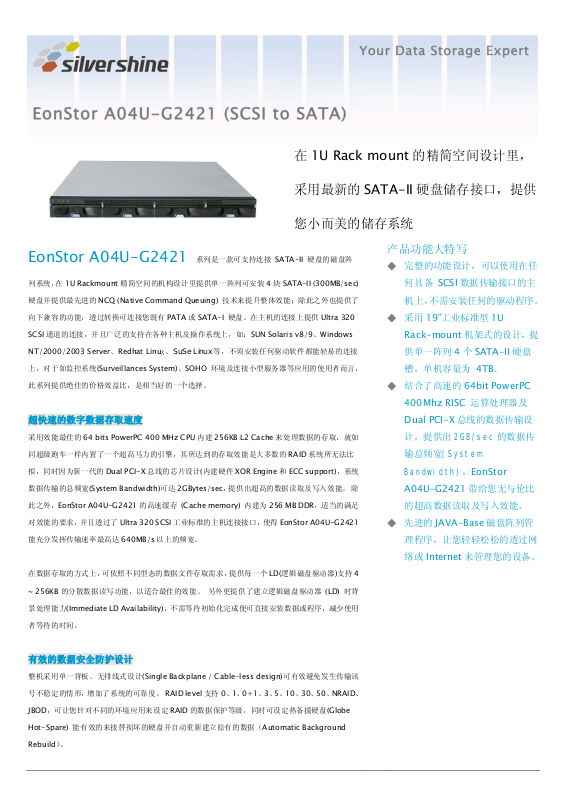

在 1U Rack mount 的精简空间设计里，
采用最新的 SATA-II 硬盘储存接口，提供
您小而美的储存系统
EonStor A04U-G2421 系列是一款可支持连接 SATA-II 硬盘的磁盘阵
列系统，在 1U Rackmount 精简空间的机构设计里提供单一阵列可安装 4 块 SATA-II (300MB/sec)
硬盘并提供最先进的 NCQ (Native Command Queuing) 技术来提升整体效能；除此之外也提供了
向下兼容的功能，透过转换可连接您既有 PATA 或 SATA-I 硬盘。在主机的连接上提供 Ultra 320
SCSI 通道的连接，并且广泛的支持在各种主机及操作系统上，如：SUN Solaris v8/9、Windows
NT/2000/2003 Server、Redhat Linux、SuSe Linux 等，不须安装任何驱动软件都能轻易的连接
上，对于如监控系统(Surveillances System)、SOHO 环境及连接小型服务器等应用的使用者而言，
此系列提供绝佳的价格效益比，是相当好的一个选择。
超快速的数字数据存取速度
采用效能最佳的 64 bits PowerPC 400 MHz CPU 内建 256KB L2 Cache 来处理数据的存取，就如
同超级跑车一样内置了一个超高马力的引擎，其所达到的存取效能是大多数的 RAID 系统所无法比
拟，同时因为新一代的 Dual PCI-X 总线的芯片设计(内建硬件 XOR Engine 和 ECC support)，系统
数据传输的总频宽(System Bandwidth)可达 2GBytes/sec，提供出超高的数据读取及写入效能。 除
产品功能大特写
◆ 完整的功能设计，可以使用在任
何具备 SCSI 数据传输接口的主
机上，不需安装任何的驱动程序。
◆ 采用 19”工业标准型 1U
Rack-mount 机架式的设计，提
供单一阵列 4 个 SATA-II 硬盘
槽，单机容量为 4TB。
◆ 结合了高速的 64bit PowerPC
400Mhz RISC 运算处理器及
Dual PCI-X 总线的数据传输设
计，提供出 2GB/sec 的数据传
输总频宽(System
Bandwidth)，EonStor
A04U-G2421 带给您无与伦比
此之外，EonStor A04U-G2421 的高速缓存 (Cache memory) 内建为 256 MB DDR，适当的满足
对效能的要求，并且透过了 Ultra 320 SCSI 工业标准的主机连接接口，使得 EonStor A04U-G2421
能充分发挥传输速率最高达 640MB/s 以上的频宽。
在数据存取的方式上，可依照不同型态的数据文件存取需求，提供每一个 LD(逻辑磁盘驱动器)支持 4
~ 256KB 的分散数据读写功能，以适合最佳的效能。 另外更提供了建立逻辑磁盘驱动器 (LD) 时背
景处理能力(Immediate LD Availability)，不需等待初始化完成便可直接安装数据或程序，减少使用
者等待的时间。
有效的数据安全防护设计
整机采用单一背板、无排线式设计(Single Backplane / Cable-less design)可有效避免发生传输讯
号不稳定的情形，增加了系统的可靠度。 RAID level 支持 0、1、0+1、3、5、10、30、50、NRAID、
JBOD，可让您针对不同的环境应用来设定 RAID 的数据保护等级，同时可设定热备援硬盘(Globe
Hot-Spare) 能有效的来接替损坏的硬盘并自动重新建立原有的数据（Automatic Background
Rebuild）。
的超高数据读取及写入效能。
◆ 先进的 JAVA-Base 磁盘阵列管
理程序，让您轻轻松松的透过网
络或 Internet 来管理您的设备。
提供先进的硬盘坏道处理机制(Bad Block Handling)；RAID 控制器可以自动针对硬盘在在线使用的
情况下进行盘片扫描(Media Scan)，目的在于预先找出可能损坏的扇区并且重新修复，除此之外，
Media Scan 功能亦可排程于特定的起始执行时间及间隔(Schedule)，方便使用者管理。 另外也提
供避免硬盘”故障误判”机制，能先针对无反应的硬盘在不影响系统的运作之下，实施重设定
(Transparent Resetting)。
在数据安全及完整性的考虑下，可针对风扇及电源模块故障时、CPU 及机箱温度过热时…等等状况
发生时将高速缓存的存取模式由 Write-Back 改成 Write-Through 以确保储存数据的连续性。
适切的容量需求
EonStor A04U-G2421 单机提供 4 组硬盘槽，整机最大容量可达 4 TB (硬盘采用 1 TB 计)。 关于
RAID 的主机连接特性，可支持最大达到 128 个 LUN (逻辑单元数); 就容量规划方面，每一个 LD(逻
辑磁盘驱动器)可支持建置的容量可超过 2TB 以上。
简单化、移动式及远距离的管理功能
EonStor A04U-G2421 提供了 2 种方式来设定、查看、监控及管理磁盘阵列系统，您可依自己的习
惯或当时的情况很简单的来操控管理您的系统；您分别可选择 (1)透过 RS-232 联机以 terminal
mode 方式 (2) 经由 TCP/IP 网络联机(10/100TX Ethernet port)，使用功能强大的 JAVA-base
的图形化磁盘阵列管理程序 RAIDWatch 等不同的方法，您也能通过 Internet 从任何地方监控或管
理您的磁盘阵列系统，并可同时在一个管理程序里管理多台磁盘阵列系统(Simultaneous
Management)。
透过 Web Browser 浏览器,经由 IP 网络就可以直接对磁盘阵列系统做图型化接口的管理与设定。
RAIDWatch 是一套专门为 EonStor 磁盘阵列系统所开发的管理软件，使用者透过了简洁的图形化设
计的操作接口，很轻松便能对磁盘阵列系统的状态一目了然并进行设定及管理。
EonStor A04U-G2421 提供了一套完整的预警通报系统，除了有正面的LED灯号指示运作的各种状
态外，内建I
风扇状况等状况。 除了具备蜂鸣器及LED灯号的报警外，还能以Fax、e-mail、SNMP trap、
Broadcast、ICQ或MSN Messenger通知管理者，其中更有一项独特的功能是可以结合 GSM
Modem 连接上移动电话的系统，透过短信 (SMS) 来传递任何的警告信息，让您随时随地能在第一
时间得知系统状况，及时处理避免损坏发生并采取必要的措施。
另外，提供内建式磁盘阵列管理功能，不需在计算机主机上安装任何的管理程序，
2
C环境监控电路也提供了解整个磁盘阵列系统机箱中的环境状况，包括电源/电压、温度、
产品规格 SPECIFICATIONS
主机连接 Host-Site Connectivity
◆最大主机连接通道数︰1 个 Ultra320 SCSI ◆界面：SATA-II (3.0Gbps)
◆与主机的连接线长度限制︰ up to 12 米 (LVD SCSI) ◆容量：160GB、200GB、250GB、300GB
◆可支持的 LUN 数︰ 最大可规划到 128 个 LUNs 320GB、400GB、500GB、750GB
硬盘连接 Drive-Site Connectivity
◆单一阵列可安装硬盘数/容量︰ 4 个 3.5” SATA-II / 4TB
(采 1 TB,7200RPM 计算)
可支持的硬盘规格说明
1000GB (1 TB)
◆转速：7200rpm
◆快取(缓冲)内存： 8MB、16MB、32MB
◆平均搜寻时间：3.3ms ~ 12ms
磁盘阵列控制器 RAID Controller
◆采用 PowerPC 400Mhz RISC 运算处理器，内建 256KB L2 cache
◆独特高效率的 Dual PCI-X 总线芯片设计，支持硬件 XOR 校验运算并具备 ECC 数据错误
侦测及更正功能
◆标准提供内建 256MB DDR 高速缓存
◆提供 1个管理用(out-of-band) 的 10/100TX 网络连接端口及 1 个 RS-232C 连接口
◆提供正面的 LED 灯号指示运作的各种状态
◆针对控制器本身电源输入、风扇及 CPU 温度，提供自我侦测及报警功能
磁盘阵列操作功能 RAID Operation
◆RAID level 支持 0、1、0+1、3、5、10、30、50、NRAID、JBOD
◆支持在线热备援硬盘 Hot-Spare Drive，提供有 Local Spare 及 Globe Spare 两种模式
◆支持自动重建损毁的硬盘数据 Automatic Background Rebuild
◆提供背景式建立逻辑磁盘驱动器的能力 Immediate LD Availability
◆每一个 LD 可支持建置的容量可超过 2TB 以上
◆每一个 LD 支持从 4KB ~ 128KB 可调整分布式读写数据的大小
◆提供硬盘的坏道处理及保护机制，支持 Scheduled Media Scan 及 Transparent Resetting
◆可调整高速缓存的存取模式，针对每一个 LD 提供 Write-Back 及 Write-Through 两种
型号：ES-A04U-G2421 正面
型号：ES-A04U-G2421 背面
管理与报警功能 Management
◆透过 RS232 以 Text（Terminal）mode 来设定磁盘阵列系统及查看系统状态
◆以 RAIDWatch Java-based / Web-based 图形管理接口，透过 In-band SCSI、RS-232 或内
建式 10/100TX Ethernet Port (Out-of-Band)来对磁盘阵列系统进行监控与管理
◆支持 SNMP 传输协议
◆硬盘抽取盒及面板提供不同颜色的 LED 灯号显示硬盘运作状态及损坏信息
◆可透过 Beeper、LED、Fax、E-mail、SNMP trap、ICQ、MSN、SMS 发送警讯
系统组态 System Configuration
◆电源模块： 200Watts(含 PFC 规格)电源模块
◆散热风扇： 2个
◆外部连接口：(1) 1 个 Dual-Stacked VHDCI-68pins SCSI Connectors
(2) 1 个 RJ-45 Ethernet Port
(3) 1 个 RS-232C Audio Jack Serial Port (38400, n, 8, 1)
操作环境需求 Requirements and Operating Environment
◆输入 AC 电源：100VAC at 4AC ~ 240VAC at 2AC with PFC (auto-switching)
◆电源频率：47 ~ 63Hz
◆输出 DC 电压：+5V : 15A; +12V : 12A; +3.3V : 15A
◆工作温度：0℃ ~ 40℃
◆工作湿度：5%~95%，non-condensing
尺寸规格 Dimensions
◆外观尺寸(含把手)： 深 : 511mm * 宽 : 478mm * 高 : 43.5mm (1U)
外观尺寸(不含把手)： 深 : 511mm * 宽 : 445mm * 高 : 43.5mm (1U)
◆重量： 12Kg (空机，不含包装及配件) ; 15 Kg (完整包装)
认证规格 Certifications
◆整机符合 FCC、CE、UL、BSMI 电磁检验及安全规格认证
◆整机符合 ISO 9001 及 ISO 14001 生产规范
◆我们提供 3 年产品保固期，在产品保固
期内，我们提供（7×24）的电话及 e-mail
通报，并于第二个工作日到现场更换备品服
务。（限台湾本岛）
◆在产品保固期之后，我们提供了
『RAID-Guaranty Service』来继续延伸您磁
盘阵列系统的高等级照顾与服务。
