Zużyte urządzenia elektryczne są surowcami wtórnymi – nie
wolno wyrzucać ich do pojemników na odpady domowe,
ponieważ mogą zawierać substancje niebezpieczna zdrowia
ludzkiego i środowiska! Prosimy o aktywną pomoc w
oszczędnym gospodarowaniu zasobami naturalnymi i ochronie
środowiska naturalnego przez przekazanie zużytego urządzenia do punktu
składowania surowców wtórnych - zużytych urządzeń elektrycznych.
OSTRZEŻENIE:
Nie nadaje się dla dzieci poniżej 36 miesiąca
życia, małe części, ryzyko zadławienia.
SI 84827
Wiek 8+
Zużyte, całkowicie rozładowane baterie i akumulatory
muszą być wyrzucane do specjalnie oznakowanych
pojemników, oddawane do punktów przyjmowania
odpadów specjalnych lub sprzedawcom sprzętu
elektrycznego.
Zabawkę należy podłączać wyłącznie
do sprzętu posiadającego następujące
symbole

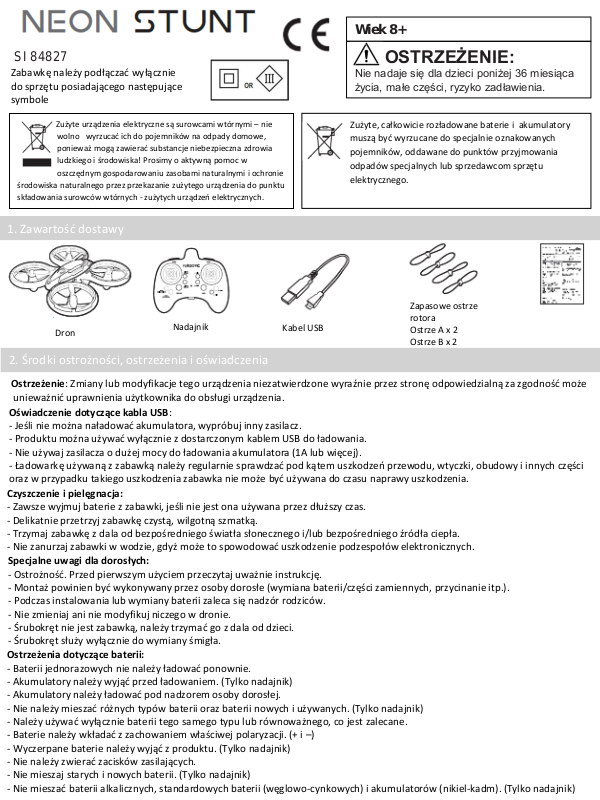

1. Zawartość dostawy
Dron
Nadajnik
Kabel USB
Zapasowe ostrze
rotora
Ostrze A x 2
Ostrze B x 2
2. Środki ostrożności, ostrzeżenia i oświadczenia
Ostrzeżenie: Zmiany lub modyfikacje tego urządzenia niezatwierdzone wyraźnie przez stronę odpowiedzialną za zgodność może
unieważnić uprawnienia użytkownika do obsługi urządzenia.
Oświadczenie dotyczące kabla USB:
- Jeśli nie można naładować akumulatora, wypróbuj inny zasilacz.
- Produktu można używać wyłącznie z dostarczonym kablem USB do ładowania.
- Nie używaj zasilacza o dużej mocy do ładowania akumulatora (1A lub więcej).
- Ładowarkę używaną z zabawką należy regularnie sprawdzać pod kątem uszkodzeń przewodu, wtyczki, obudowy i innych części
oraz w przypadku takiego uszkodzenia zabawka nie może być używana do czasu naprawy uszkodzenia.
Czyszczenie i pielęgnacja:
- Zawsze wyjmuj baterie z zabawki, jeśli nie jest ona używana przez dłuższy czas.
- Delikatnie przetrzyj zabawkę czystą, wilgotną szmatką.
- Trzymaj zabawkę z dala od bezpośredniego światła słonecznego i/lub bezpośredniego źródła ciepła.
- Nie zanurzaj zabawki w wodzie, gdyż może to spowodować uszkodzenie podzespołów elektronicznych.
Specjalne uwagi dla dorosłych:
- Ostrożność. Przed pierwszym użyciem przeczytaj uważnie instrukcję.
- Montaż powinien być wykonywany przez osoby dorosłe (wymiana baterii/części zamiennych, przycinanie itp.).
- Podczas instalowania lub wymiany baterii zaleca się nadzór rodziców.
- Nie zmieniaj ani nie modyfikuj niczego w dronie.
- Śrubokręt nie jest zabawką, należy trzymać go z dala od dzieci.
- Śrubokręt służy wyłącznie do wymiany śmigła.
Ostrzeżenia dotyczące baterii:
- Baterii jednorazowych nie należy ładować ponownie.
- Akumulatory należy wyjąć przed ładowaniem. (Tylko nadajnik)
- Akumulatory należy ładować pod nadzorem osoby dorosłej.
- Nie należy mieszać różnych typów baterii oraz baterii nowych i używanych. (Tylko nadajnik)
- Należy używać wyłącznie baterii tego samego typu lub równoważnego, co jest zalecane.
- Baterie należy wkładać z zachowaniem właściwej polaryzacji. (+ i –)
- Wyczerpane baterie należy wyjąć z produktu. (Tylko nadajnik)
- Nie należy zwierać zacisków zasilających.
- Nie mieszaj starych i nowych baterii. (Tylko nadajnik)
- Nie mieszać baterii alkalicznych, standardowych baterii (węglowo-cynkowych) i akumulatorów (nikiel-kadm). (Tylko nadajnik)
Page 2
Wymagania dotyczące baterii (nadajnik):
Zasilacz :
Moc znamionowa: DC 4,5 V, 0,5 W
Baterie: 3 x 1,5 V „AAA”/LR03/AM4
(brak w zestawie)
Wymagania dotyczące baterii( Dron):
Zasilacz :
Ocena: DC 3,7 V, 10 W
Baterie: 1 x akumulator litowo-polimerowy
3,7 V (w zestawie)
Ten dron jest wyposażony w akumulator LiPo, w celu zapewnienia bezpieczeństwa użytkowania należy zwrócić uwagę na
następujące przestrogi:
- Nie wrzucaj baterii do ognia lub ciepła.
- Nie używaj ani nie zostawiaj baterii w pobliżu źródła ciepła, takiego jak ogień lub grzejnik.
- Nie uderzaj ani nie rzucaj akumulatorem o twardą powierzchnię.
- Nie zanurzaj baterii w wodzie i przechowuj ją w chłodnym, suchym miejscu.
- Podczas ładowania należy używać wyłącznie ładowarki przeznaczonej do tego celu.
- Nie należy nadmiernie rozładowywać akumulatora.
- Nie podłączaj akumulatora do gniazdka elektrycznego.
- Nie lutuj bezpośrednio akumulatora i nie przekłuwaj go gwoździem lub innym ostrym przedmiotem.
- Nie demontuj ani nie modyfikuj akumulatora.
- Ładuj akumulator co 6 miesięcy.
- Ta zabawka zawiera niewymienną baterię
Oświadczenia FCC
Urządzenie zostało ocenione pod kątem spełnienia ogólnych wymagań dotyczących ekspozycji na fale radiowe. Urządzenie
może być używane w przenośnych warunkach ekspozycji bez ograniczeń. To urządzenie jest zgodne z częścią 15 przepisów
FCC. Operacja podlega dwóm następującym zasadom:
1) To urządzenie nie może powodować szkodliwych zakłóceń oraz
2) To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować
niepożądana operacja.
UWAGA: To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B
urządzenia, zgodnie z częścią 15 przepisów FCC.
Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacjach. Urządzenie to
wytwarza, wykorzystuje i może emitować energię o częstotliwości radiowej oraz, jeśli nie zostanie zainstalowany i nie będzie
używany zgodnie z instrukcją, może powodować szkodliwe zakłócenia w komunikacji. Nie ma jednak gwarancji, że zakłócenia
nie wystąpią w konkretnym przypadku instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze radia lub
telewizji, co można ustalić poprzez wyłączenie i włączenie urządzenia, zachęca się użytkownika do podjęcia próby
skorygowania problemu zakłócenia poprzez jeden lub więcej z następujących środków:
- Zmień orientację lub położenie anteny odbiorczej.
- Zwiększ odległość pomiędzy sprzętem a odbiornikiem.
- Podłącz urządzenie do gniazdka w innym obwodzie niż ten, do którego podłączony jest odbiornik.
- Skonsultuj się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.
Wskazówki dotyczące bezpieczeństwa
- Nigdy nie rozbieraj ani nie próbuj modyfikować produktu. Może to spowodować uszkodzenie produktu.
- Pilotowanie dronów wymaga specyficznych umiejętności i należy się go uczyć pod bezpośrednim nadzorem
doświadczonego dorosłego.
- Nigdy nie używaj tego produktu, jeśli ma uszkodzone części.
- Uwaga! Nie lataj dronem w pobliżu osób i zwierząt.
- Nie lataj dronem w pobliżu linii wodociągowych i energetycznych.
- Zawsze miej oko na Drona i zabezpiecz go przed lądowaniem lub rozbiciem się w pobliżu Twojej głowy, ciała lub na
innych osobach.
- Stań podczas pracy, aby w razie potrzeby szybko oddalić się od Drona.
- Zawsze wyłączaj drona i nadajnik, gdy nie działają.
- Ostrzeżenie! Nie dotykaj pracujących wirników. Trzymaj ręce, włosy i luźne ubrania z daleka od ruchomych części,
aby uniknąć obrażeń.
- Nigdy nie trzymaj ani nie wrzucaj żadnych przedmiotów do pracujących wirników.
- Uwaga! Ryzyko obrażeń oczu! Zachowaj bezpieczną odległość wynoszącą co najmniej 1 metr.
- Należy zachować instrukcję i opakowanie, ponieważ zawierają ważne informacje.
Page 3
3. Identyfikacja części
Wirnik
Ostrze – A
Wirnik
Ostrze – B
Wirnik
Ostrze – A
Wirnik
Ostrze – B
Ostrożność:
Zapasowy rotor tylko do
wymiany przez osobę
dorosłą. Podczas wymiany
ostrza, upewnij się, że znak
(A lub B) na ostrzu są
zgodne wymienianym
wirnikiem.
DRON
NADAJNIK
Przycisk prędkości
Efekty Światlne
Wznoszenie
Dźwignia
przepustnicy
Tryb Blokady
Automatyczny
powrót
Tryb odwracania
Trymer
Dźwignia zmiany kierunku
Trymer Przód / Tył
ONN / OFF
Pokrywa przedziału na baterie
Gdy funkcja automatycznego powrotu jest
aktywna, dron rozpocznie lot z powrotem do
jego punkt początkowego
Gdy tryb blokadyy jest włączony, przód drona
ustawiony w dowolną strona może się poruszać
do przodu/do tyłu/w prawo/w lewo ( nie
przekręca się wokół własnej osi )
Światła
Lądowanie
Włącznik
Page 4
4. Instalacja i ładowanie baterii
Ładowanie drona (*Upewnij się, że wyłącznik zasilania znajduje się w pozycji „OFF”).
Krok 1: Podłącz kabel ładujący
do gniazda USB.
Krok 2: Wyłącz drona. Włóż DC
do gniazda ładowania.
Krok 3: Automatycznie rozpocznie się proces
ładowania, a wskaźnik ładowania zapali się..
Odłącz wtyczkę ładowania, gdy Dioda LED
zmienia kolor na zielony.
Instalacja baterii nadajnika (*Upewnij się, że wyłącznik zasilania jest w pozycji „OFF”).
Otwórz przegrodę baterii za pomocą
śrubokrętu
Krok 2: Zainstaluj 3 AAA baterie.
Nie mieszaj starych i nowych baterii.
Krok 3: Zamknij przegrodę baterię
za pomocą śrubokrętu
5. Latanie dronem
5-1: Uruchamianie drona:
Krok 1: Włącz drona
(przełącznik w pozycję „ON”)
Krok 2: Włącz zasilanie
włącz nadajnik do pozycji „ONN”.
Krok 3: Technologia 2,4 GHz
pozwala latać wielu dronom
bez zakłóceń sygnału.
Gdy miga dioda LED, a następnie
stopniowo zanika
wciśnij przepustnicę i
trzymaj w górę, do najwyższej
pozycji, a następnie pociągnij ją z
powrotem do najniższego położenia.
Procedura parowania jest
zakończona, gdy diody LED świecą
światłem ciągłym (nie migają) na obu
dronach i nadajnikach.
Naciśnij i
przytrzymaj
Page 5
5-2 : Zatrzymanie awaryjne
Aby zatrzymać latającego drona, pociągnij w dół lewy drążek.
Ostrzeżenie o drążku przepustnicy
Kiedy dron spadnie, wirniki mogą zostać zablokowane przez
przeszkody (np.: gałęzie drzewa). Użytkownikowi zaleca się
przywróć drążek przepustnicy do minimalnej pozycji. W
przeciwnym razie silniki mogą zostać uszkodzone
uszkodzony.
5-3: Główne polecenia
Lot do góry i
lądowanie
• Aby się wznieść
delikatnie i
stopniowo podnoś
lewy drążek.
• Aby wylądować
delikatnie
i stopniowo
opuść lewy drążek.
Lot do przodu i do tyłu
• Aby lecieć do przodu:
delikatnie i stopniowo
podnieś prawy drążek.
• Aby lecieć do tyłu:
delikatnie i stopniowo
opuść prawy drążek.
Obracanie w
prawo i lewo
• Kiedy dron
jest ustabilizowany
na pewnej
wysokości,
przesuń drążek w
lewo lub prawo
Przechylenie w
prawo i lewo
• Kiedy dron
jest ustabilizowany
na pewnej
wysokości,
przesuń drążek w
lewo lub prawo
5-4: Ustawienia urządzenia
Kiedy Twój dron jest
ustabilizowany na
odpowiedniej wysokości, a
wciąż utrzymuje lot „do
przodu” naciśnij trymer do
tyłu, aż do zatrzymania
lotu.
Kiedy Twój dron utrzymuje
lot „ do tyłu” ” naciśnij
trymer do przodu, aż do
zatrzymania lotu.
Kiedy Twój dron jest
ustabilizowany na
odpowiedniej wysokości, a
wciąż utrzymuje lot „w
lewo” naciśnij trymer w
prawo, aż do zatrzymania
lotu.
Kiedy Twój dron utrzymuje
lot „ w prawo” ” naciśnij
trymer w lewo, aż do
zatrzymania lotu.
Page 6
5-5: Pętle 5-6: Ustawienie prędkości
Na pewnej wysokości dron potrafi robić pętle.
Aby to zrobić:
Naciśnij przycisk Stunt na
nadajniku (wydaje dźwięk), następnie
wskaż żądany kierunek pętli.
Nadajnik. Naciśnij prawy drążek
w górę, aby uzyskać przednią pętlę, w dół
dla pętli wstecznej, w lewo dla pętli lewej
lub w prawo, aby uzyskać prawą pętlę
Naciśnij
Mała prędkość
Średnia prędkość
Duża prędkość
6. Inne instrukcje lotu
Gdy poziom naładowania akumulatora
jest niski, dioda LED i wskazania
zasilania drona na nadajniku zaczną
migać. Dron ląduje automatycznie.
Dron wyposażony jest w
system ochrony: po kolizji lub
gdy jeden z wirników jest zniszczony,
a wyzwalane jest zwarcie w celu wyłączenia
silników i zachowanie ich integralność.
Jeżeli nastąpiło zwarcie zmniejsz wysokość
do minimum ręcznie, a następnie wyłącz
nadajnik i drona oraz odczekaj co najmniej
1 minutę przed ponownym ich włączeniem.
Krok 1: Ustaw drona poziomo na
powierzchni w zasięgu nadajnika.
Krok 2: Przesuń lewy drążek w lewy
dolny róg i prawy drążek w prawy dolny
róg jednocześnie przez 2 - 3 sekundy.
Światła na dronie będą szybko migać.
Gdy poziom naładowania akumulatora
jest niski, dioda LED i zasilanie drona
na nadajniku zacznij migać. Dron
wyląduje automatycznie.
6-1: Niski poziom baterii 6-2: System ochrony silnika 6-3: Kalibracja drona
OSTRZEŻENIE: Chroń
akumulator przed
całkowitym
rozładowaniem.
