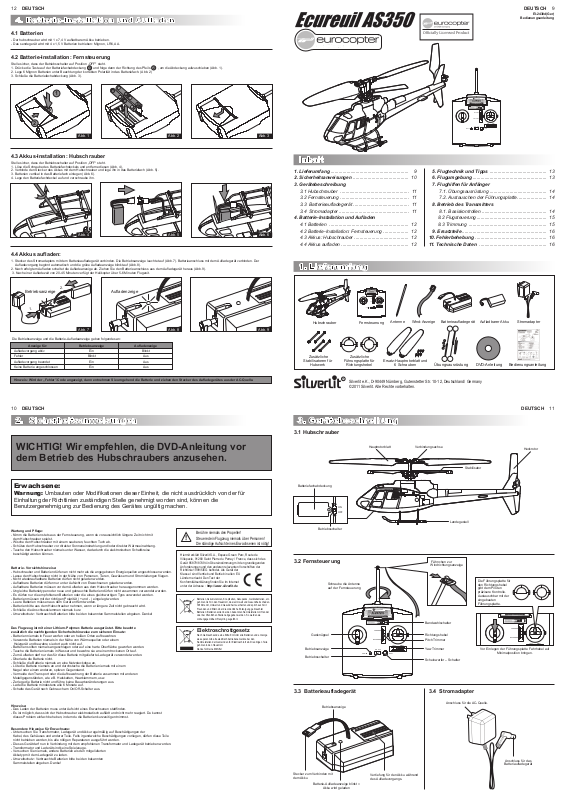

Page 1

FORWARD

BACKWARD

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

DEUTSCH 9

DEUTSCH 11

2. Sicherheitsanweisungen 3. Gerätebeschreibung

3.1 Hubschrauber

4.1 Batterien

3.2 Fernsteuerung

3.3 Batterieaufladegerät

3.4 Stromadapter

Gasknüppel Richtungshebel

Pitch Trimmer

Yaw Trimmer

Scheinwerfer – Schalter

Betriebsanzeige

Batterie-Aufladeanzeige blinkt =

Akku wird geladen

Stecker zum Verbinden mit dem Akku

Anschluss für die AC-Quelle.

Betriebsschalter

Bandwahlschalter

Stabilisator

Betriebsschalter

Batteriefachabdeckung

Verbindungsachse

Heckrotor

Inhalt

10 DEUTSCH

12 DEUTSCH

EI-2430d(Ger)

Bedienungsanleitung

Abb. 1 Abb. 2 Abb. 3

Stelle sicher, dass der Betriebsschalter auf Position „OFF" steht.

1. Drücke die Taste auf der Batteriefachabdeckung und folge dann der Richtung des Pfeils , um die Abdeckung aufzuschieben (Abb. 1).

2. Lege 6 Mignon Batterien unter Beachtung der korrekten Polarität in das Batteriefach. (Abb. 2)

3. Schließe die Batteriefachabdeckung (Abb. 3).

- Der hubschrauber wird mit 1 x 7,4 V aufladbarem Akku betrieben.

- Das sendegerät wird mit 4 x 1,5 V Batterien betrieben: Mignon, LR6, AA.

4.2 Batterie-Installation: Fernsteuerung

4. Batterie-Installation und Aufladen

Hauptrotorblatt

Landegestell

OFF

Vor Einlegen der Führungsplatte Fahrhebel auf

Minimalposition bringen.

Die Führungsplatte für den Richtungshebel gibt dem Piloten präzisere Kontrolle. Austauschbar mit der eingebauten Führungsplatte.

Anschluss für das Batteriaufladegerät

Stelle sicher, dass der Betriebsschalter auf Position „OFF“ steht.

1. Löse die Schraube des Batteriefachdeckels und entferne diesen (Abb. 4).

2. Verbinde den Stecker des Akkus mit dem Hubschrauber und lege ihn in das Batteriefach (Abb. 5).

3. Batterien vertikal in das Batteriefach einlegen (Abb. 6).

4. Lege den Batteriefachdeckel auf und verschraube ihn.

4.3 Akkus-Installation: Hubschrauber

Abb. 4 Abb. 5 Abb. 6

4.4 Akkus aufladen:

Abb. 7

1. Stecker des Stromadapters mit dem Batterieaufladegerät verbinden. Die Betriebsanzeige leuchtet auf (Abb.7). Batterieanschluss mit dem Aufladegerät verbinden. Der Aufladevorgang beginnt automatisch und die grüne Aufladeanzeige blinkt auf (Abb.8).

2. Nach erfolgtem Aufladen schaltet die Aufladeanzeige ab. Ziehen Sie den Batterieanschluss aus dem Aufladegerät heraus (Abb.9).

3. Nach einer Aufladezeit von 20-45 Minuten verfügt der Helikopter über 5-6 Minuten Flugzeit.

Die Betriebsanzeige und die Batterie-Aufladeanzeige geben folgendes an:

Betriebsanzeige

Aufladenzeige

Abb. 9

Betriebsanzeige

Vertiefung für den Akku während des Aufladevorgangs.

Abb. 8

Anzeige für:

Aufladevorgang aktiv Fehler Aufladevorgang beendet Keine Batterie angeschlossen

Ein

Blinkt

Ein Ein

Blinkt

Aus Aus Aus

Betriebsanzeige Aufladenzeige

Schraube die Antenne auf der Fernsteuerung

Hinweis: Wird der „Fehler”-Code angezeigt, dann entnehmen Sie umgehend die Batterie und ziehen den Stecker des Aufladegerätes aus der AC-Quelle.

Fähnchen zur Windrichtungsanzeige

Das Flugzeug ist mit einer Lithium-Polymer-Batterie ausgerüstet. Bitte beachte zusätzlich die nachfolgenden Sicherheitshinweise zum sicheren Einsatz:

- Batterien niemals in Feuer werfen oder an heißen Orten aufbewahren.

- Verwende Batterien niemals in der Nähe von Wärmequellen oder einem

Heizgerät und bewahre sie dort auch nicht auf.

- Batterien sollten niemals angeschlagen oder auf eine harte Oberfläche geworfen werden.

- Tauche die Batterie niemals in Wasser und bewahre sie an einem trockenen Ort auf.

- Zum Aufladen darf nur das für diese Batterie mitgelieferte Ladegerät verwendet werden.

- Überlade die Batterie nicht.

- Schließe die Batterie niemals an eine Netzsteckdose an.

- Löte die Batterie niemals an und durchsteche die Batterie niemals mit einem

Nagel oder einem anderen, spitzen Gegenstand.

- Vermeide den Transport oder die Aufbewahrung der Batterie zusammen mit anderen

Metallgegenständen, wie z.B. Halsketten, Haarklammern, usw.

- Zerlege die Batterie nicht und führe keine Bauartveränderungen aus.

- Lade die Batterie mindestens alle 6 Monate auf.

- Schalte das Gerät nach Gebrauch am On/Off-Schalter aus.

Wartung und Pflege:

- Nimm die Batterien stets aus der Fernsteuerung, wenn du voraussichtlich längere Zeit nicht mit

dem Hubschrauber spielst.

- Wische den Hubschrauber mit einem sauberen, feuchten Tuch ab.

- Schütze den Hubschrauber vor direkter Sonneneinstrahlung und/oder direkter Wärmeeinwirkung.

- Tauche den Hubschrauber niemals unter Wasser, da dadurch die elektronischen Schaltkreise

beschädigt werden können.

Hinweise:

- Das Laden der Batterien muss unter Aufsicht eines Erwachsenen stattfinden.

- Es ist möglich, dass sich der Hubschrauber elektrostatisch auflädt und nicht mehr reagiert. Du kannst

dieses Problem einfach beheben, indem du die Batterien kurzzeitig entnimmst.

Besondere Hinweise für Erwachsene:

- Untersuchen Sie Transformator, Ladegerät und Akku regelmäßig auf Beschädigungen der

Kabel, des Gehäuses und anderer Teile. Falls irgendwelche Beschädigungen vorliegen, dürfen diese Teile

nicht betrieben werden, bis alle nötigen Reparaturen ausgeführt wurden.

- Dieses Gerät darf nun in Verbindung mit dem empfohlenen Transformator und Ladegerät betrieben werden.

- Transformator und Laderät sind keine Spielzeuge.

- Versuchen Sie niemals, andere Batterien als den mitgelieferten

Akkutyp mit dem Ladegerät zu laden.

- Umweltschutz: Verbrauchte Batterien bitte bei den bekannten

Sammelstellen abgeben. Danke!

Batterie - Vorsichtshinweise:

Hubschrauber und Batterien dürfen an nicht mehr als die angegebenen Energiequellen angeschlossen werden.

- Lasse den Hubschrauber nicht in der Nähe von Personen, Tieren, Gewässern und Stromleitungen fliegen.

- Nicht wiederaufladbare Batterien dürfen nicht geladen werden.

- Aufladbare Batterien dürfen nur unter Aufsicht von Erwachsenen geladen werden.

- Aufladbare Batterien müssen vor dem Aufladen aus dem Hubschrauber herausgenommen werden.

- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.

- Es dürfen nur die empfohlenen Batterien oder die eines gleichwertigen Typs verwendet werden.

- Batterien müssen mit der richtigen Polarität ( + und - ) eingelegt werden.

- Leere Batterien müssen aus dem Gerät entfernt werden.

- Batterien bitte aus dem Hubschrauber nehmen, wenn er längere Zeit nicht gebraucht wird.

- Schließe die Anschlussklemmen niemals kurz.

- Umweltschutz: Verbrauchte Batterien bitte bei den bekannten Sammelstellen abgeben. Danke!

Berühre niemals den Propeller! Steuere dein Flugzeug niemals über Personen! Die ständige Aufsicht eines Erwachsenen ist nötig!

Nach Gebrauchsende eine Bitte: Entnimm alle Batterien und entsorge sie separat. Gib alte elektrisch betriebene Geräte bei den Sammelstellen der Gemeinden für Elektroschrott ab. Die übrigen Teile gehören in den Hausmüll. Danke für Deine Mithilfe!

Elektroschrottgesetz

Batterien, Akkumulatoren, Knopfzellen, Akkupacks, Gerätebatterien, etc. gehören nicht in den Hausmüll, da sie Umwelt und Gesundheit schaden. Hilf bitte mit, Umwelt und Gesundheit zu erhalten und sprich auch mit Freunden und Eltern über die ordentliche Entsorgung gebrauchter Batterien: Batterien sollen bei den bekannten Sammelstellen im Handel oder bei öffentlichen Stellen abgegeben werden. So werden sie ordnungsgemäßem Recycling zugeführt.

Hiermit erklärt Silverlit S.A., Espace Green Parc, Route de Villepecle, 91280 Saint Pierre du Perray / France, dass sich das Gerät 85879/87494 in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet. Als Gerät der Klasse l sind Vertrieb und Betrieb in allen EU Ländern erlaubt. Den Text der Konformitätserklärung finden Sie im Internet unter der Adresse : http://www.silverlit.de

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

1. Lieferumfang

Hubschrauber

Fernsteuerung

Zusätzliche

Führungsplatte für

Richtungshebel

Ersatz-Hauptrotorblatt und

6 Schrauben

Zusätzliche

Stabilisatoren für

Hubwerk

Bedienungsanleitung

DVD-Anleitung Übungsausrüstung

Batterieaufladegerät Aufladbarer Akku StromadapterAntenne Wind-Anzeige

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

1. Lieferumfang

Sicherheitsanweisungen

3. Gerätebeschreibung

3.1 Hubschrauber

3.2 Fernsteuerung

3.3 Batterieaufladegerät

3.4 Stromadapter

4. Batterie-Installation und Aufladen

4.1 Batterien

4.2 Batterie-Installation: Fernsteuerung

4.3 Akkus: Hubschrauber

4.4 Akkus aufladen

........................................................... 9

.......................................... 10

.................................................... 11

.......................................... 11

..................................................... 11

............................................................ 12

................... 12

......................................... 12

................................................... 12

........................................... 13

........................................................ 13

........................................... 14

...................... 14

................................................. 14

..................................................... 15

........................................................... 15

................................................................ 16

...................................................... 16

................................................... 16

5. Flugtechnik und Tipps

6. Flugumgebung

7. Flughilfen für Anfänger

7.1. Übungsausrüstung

7.2. Austauschen der Führungsplatte

8. Betrieb des Transmitters

8.1. Basiskontrollen

8.2 Flugsteuerung

8.3 Trimmung

9. Ersatzteile

10. Fehlerbehebung

11. Technische Daten

WICHTIG! Wir empfehlen, die DVD-Anleitung vor dem Betrieb des Hubschraubers anzusehen.

Erwachsene:

Warnung: Umbauten oder Modifikationen dieser Einheit, die nicht ausdrücklich von der für

Einhaltung der Richtlinien zuständigen Stelle genehmigt worden sind, können die Benutzergenehmigung zur Bedienung des Gerätes ungültig machen.

Page 2

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

Nur Steueraufsatz 3 verwenden

DEUTSCH 13

DEUTSCH 15

6. Flugumgebung

7. Flughilfen für Anfänger

14 DEUTSCH

16 DEUTSCH

8.1. Basiskontrollen

8.2 Flugsteuerung

8.3 Trimmung

5. Flugtechnik und Tipps

10. Fehlerbehebung

9. Ersatzteile

11. Technische Daten

8. Betrieb des Transmitters

Gasknüppel Richtungshebel

Bewegungen

Nach oben schweben

Hubschrauber schweben lassen

Nach unten schweben

Vorwärts

Seitensteuerung nach links

Rückwärts (nur mit Führungsplatte 3)

Dreht nach links

Dreht nach rechts

Rückwärts

Seitensteuerung nach rechts

- Schraube die Antenne auf die Funk-Fernsteuerung.

- Stelle den Frequenzbereich der Fernsteuerung auf den Frequenzbereich des Hubschraubers ein. Informationen zum Frequenzbereich findest du auf der Unterseite des Hubschraubers.

- Beide Trimmer auf neutraler Position halten.

- Stelle den linken Steuerhebel auf der Fernsteuerung auf MINIMUM Gas und schalte das Gerät dann ein.

- Stelle den ON/OFF-Schalter am Hubschrauber auf „ON“, die Betriebsanzeige blinkt.

Stelle den Hubschrauber auf den Boden mit der Schwanzspitze in deine Richtung und der Nase von dir weg.

- Stelle den Hubschrauber vor dem Abheben auf eine glatte und ebene Fläche, mindestens 1 m vom Piloten entfernt.

7.1. Übungsausrüstung

7.2. Austauschen der Führungsplatte

Gasknüppel Richtungshebel

- Stelle den Hubschrauber auf eine glatte Oberfläche. Ein unebener Untergrund beeinträchtigt das Abheben.

- Schalte Hubschrauber und Fernsteuerung ein und gib langsam Gas.

- SIEH NICHT auf das Sendegerät, sondern konzentriere dich auf den Hubschrauber.

- Sobald der Hubschrauber vom Boden abhebt, nimm leicht Gas zurück. Im schlimmsten Fall kehrt der Hubschrauber zum Boden zurück, aber dies ist besser, als dass er gegen die Zimmerdecke prallt.

- Gib SEHR vorsichtig etwas mehr Gas, falls der Hubschrauber absinkt.

- Reduziere SEHR vorsichtig das Gas, falls der Hubschrauber aufsteigt.

- Zum Wenden bewege den rechten Steuerhebel mit kleinen Bewegungen. Die meisten Anfänger übersteuern sehr schnell den Hubschrauber.

- Um vorwärts zu fliegen, lenke den Hubschrauber zu einem freien Flugfeld, bevor du den rechten Hebel bewegst.

- Drücke den „LIGHT” Knopf, um das Licht an der Hubschraubernase einzuschalten.

3. ABHEBEN (nach dem Trimmen):

- Schiebe den Gasknüppel vorsichtig nach oben, um deinen Hubschrauber etwa 0,5 bis 1 Meter hoch abheben zu lassen.

- Bewegt sich der Helikopter ungewollt im Uhrzeigersinn (Abb.18), dann passen Sie den Yaw Trimmer an in Richtung „LINKS”, bis er geradeaus fliegt (Abb.19).

- Bewegt sich der Helikopter ungewollt entgegen dem Uhrzeigersinn (Abb.20), dann passen Sie den Yaw Trimmer an in Richtung „RECHTS”, bis er geradeaus fliegt (Abb.21).

2. Yaw Trimmer (links/rechts)

- Schiebe den Gasknüppel vorsichtig nach oben, um deinen Hubschrauber etwa 0,5 bis 1 Meter hoch abheben zu lassen.

- Bewegt sich der Helikopter ungewollt nach vorne (Abb.14), dann passen Sie den Pitch Trimmer an in Richtung „RÜCKWÄRTS”, bis die ungewollte Bewegung stoppt (Abb.15).

- Bewegt sich der Helikopter ungewollt nach hinten (Abb.16), dann passen Sie den Pitch Trimmer an in Richtung „VORWÄRTS”, bis die ungewollte Bewegung stoppt (Abb.17).

- Im Freien: am besten an einem sonnigen Tag bei Windstille oder einer leichten Brise.

- Wir empfehlen dir, auf Gras zu spielen, damit dein Hubschrauber bei einem Sturz besser geschützt ist.

- Spiele nicht mit deinem Hubschrauber, wenn es regnet, schneit oder in der Nähe von Hochspannungsleitungen.

1. Pitch Trimmer (vorwärts/rückwärts)

Vorsicht: Aufgrund seines geringen könnte dein Hubschrauber bei starkem Wind weggeweht werden.

- Dieses Produkt ist für den Gebrauch im Haus und im Freien entwickelt. Kräftigerer Wind kann zum Kontrollverlust führen.

- Der Hubschrauber sollte nur an geräumigen Orten im Haus und im Freien geflogen und von Hindernissen ferngehalten werden.

- Achtung! Lasse den Hubschrauber nicht in der Nähe von Personen und Tieren fliegen.

- Beobachte den Hubschrauber beim Fliegen immer genau und lasse ihn nicht in der Nähe deines Kopfes, Körpers oder anderer Leute landen oder abstürzen.

- Nimm den Hubschrauber niemals auseinander oder versuche nicht, ihn modifizieren. Dein Hubschrauber könnte dadurch beschädigt werden.

- Halte rotierende Teile immer von deinen Händen, Haaren oder deinem Gesicht fern, um Verletzungen zu vermeiden. Bleibe, während du mit dem Hubschrauber spielst, immer stehen, um schnell aus dem Weg des Hubschraubers gehen zu können, falls notwendig.

- Schalte Hubschrauber und Sendegerät immer aus („OFF”-Position), wenn du ihn nicht fliegen lässt.

- Lasse niemals kleine Kinder ohne Aufsicht eines Erwachsenen das Produkt benutzen.

- Benutze den Hubschrauber niemals, wenn Teile davon beschädigt sind.

- Halte oder wirf niemals Gegenstände in die laufenden Rotoren.

- Halte Hände, Haare und locker fallende Kleidung von das Rotorblatt fern, wenn der Hubschrauber eingeschaltet ist.

- Bewahre die Anleitungen für späteres Nachlesen auf.

- Warnung! Berühre nicht den laufenden das laufend Rotorblatt.

- Das Üben mit einem erfahrenen Erwachsenen ist notwendig, um den Hubschrauber zu fliegen.

- Achtung! Es besteht das Risiko, die Augen zu verletzen! Halte einen Sicherheitsabstand von mindestens 1 Meter.

TIPP! SICHERHEIT

TIPP! BEDIENUNG

Zwei zusätzliche Führungsplatten für den Richtungshebel sind im Lieferumfang enthalten. Diese können für Anfänger sehr nützlich sein. Die Führungsplatten limitieren die Bewegung des Richtungshebels und vereinfachen so die Flugkontrolle und verringern die Möglichkeit einer Übersteuerung durch den Benutzer.

Fluganfängern wird empfohlen, den Helikopter zuerst mit der Führungsplatte 1 fliegen, bevor sie die Führungsplatten 2 und 3 benutzen.

Austauschen der Führungsplatte:

1. Transmitter und Helikopter ausschalten.

2. Eingebaute Führungsplatte durch Drücken der beiden Griffe nach innen hochheben.

3. Gewünschte Führungsplatte einlegen.

Führungsplatte 1

(eingebaut)

Führungsplatte 2 Aufsatz 3

Erlaubt nur Bewegungen links, rechts und vorwärts.

Erlaubt nur 180-Grad Bewegungen vorwärts und von links nach rechts.

Erlaubt 360-Grad-Bewegungen.

! Sehr gute Flugleistung bei schwachem Wind, noch bessere Flugleistung bei keinem Wind. ! Zum Starten muss der Helikopter mit der Frontseite in den Wind zeigen. ! Du musst Vollgas aufrecht erhalten, wenn der Hubschrauber außer Kontrolle ist. ! Ein guter Pilot fliegt den Hubschrauber tief und nahebei.

Batteriebedarf für das Sendegerät:

Batteriebedarf für den Hubschrauber:

Stromversorgung : Nennbetrieb : DC 7,4 V ; 22 W Batterien : 1 x 7,4 V aufladbarer Li-poly-Akku (mitgeliefert) Leistung : 300 mA

Stromversorgung : Nennbetrieb : DC 6 V ; 1,2 W Batterien : 4 x 1,5 V „AA” /LR6/Mignon (nicht mitgeliefert)

- Stelle den Hubschrauber auf den Boden mit der Schwanzspitze in deine Richtung und mit der Nase von dir weg.

- Bediene die Fernsteuerung nur mit vollständig herausgezogener Teleskopantenne. Andernfalls könnte der Helikopter wegen fehlender Senderinformation abstürzen.

- Schaue vor Spielbeginn an der Fernsteuerung nach, ob das Leuchten der gelben LED am Geschwindigkeitsregler anzeigt, dass die Batterie noch leistungsfähig ist.

- Schalte immer zuerst den Helikopter an und dann die Fernsteuerung.

- Vergewissere dich vor dem Spielen vom festen Sitz der Antenne und führe einen Testflug aus. Wenn sich die Antenne löst oder du sie während der Flugs abnimmst, kann kein Signal übermittelt werden und der Helikopter wird unkontrollierbar.

TIPP! STEUERUNG

- Wenn du die Steuerhebel an der Fernsteuerung bewegst, darfst du sie nicht gleich in die höchste Position bringen. Du musst sie ähnlich behutsam bewegen, wie wenn du ein Fahrrad lenkst, aber nicht so, als würdest du auf einen Computerspiel-Steuerknüppel drücken.

- Empfehlung für neue Piloten: Führe zuerst das Trimmen aus. Lerne dann die Steuerung des Geschwindigkeitsreglers. Auch wenn sich der Hubschrauber etwas dreht, musst du ihn nicht gerade halten oder schön fliegen. Während des ersten Fluges ist es wichtig, dass du lernst, den Hubschrauber durch vorsichtige Bewegungen des Gasknüppels konstant in einer Höhe von ca. 1 Meter zu halten. Wenn du das beherrschst, kannst du damit beginnen, die Steuerung mit dem Richtungsknüppel zu erlernen.

Abb. 10

Abb. 11 Abb. 13

Übungsausrüstung zur Befestigung am Gestell des Helikopters, um das Risiko von Schäden am Helikopter während der Landung/des Absturzes zu vermindern.

1. Verbinde die zwei Plastikstützen mit dem Gummiband (Abb. 10).

2. Befestige das Übungsset am Gestell mit den mitgelieferten Drähten (Abb. 11-13).

Gummiband

mitgelieferten Drähtene

Abb. 12

Fertig!

Hinweis: 1. Halte den Hubschrauber auf einer Höhe von 1 Meter, wenn das Übungsset befestigt ist.

2. Wenn du gelernt hast, deinen Hubschrauber mit dem Übungsset sicher zu fliegen, kannst du dieses abnehmen. Denke aber bitte daran, dass der Hubschrauber ohne die Belastung schneller fliegt und reagiert als ohne das Übungsset. Gewöhne dich an das neue Verhalten, bevor du den Helikopter draußen fliegst (P 11 - P 13).

Vorsicht: Übe das Fliegen, wenn es nicht windig ist. Beseitige so viele Hindernisse wie möglich, bevor du mit dem Üben beginnst. Halte dich von kleinen Kindern und Haustieren fern. Übe nicht in der Nähe elektrischer Geräte oder Netzkabel.

HÖCHST EMPFEHLENSWERT ZUM ÜBEN. START MIT DEM ÜBUNGSSET!

DU MUSST VOLLGAS AUFRECHT ERHALTEN, WENN DER HUBSCHRAUBER AUSSER KONTROLLE IST!

Abb.14 Abb.15 Abb.16 Abb.17

FORWARD

BACKWARD

FORWARD

BACKWARD

Abb.18 Abb.19 Abb.20 Abb.21

LEFT RIGHT LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

FORWARD

BACKWARD

POWER LIGHT

ON OFF

LEFT RIGHT

Hauptrotorblatt

EIN GUTER PILOT FLIEGT DEN HUBSCHRAUBER TIEF UND NAHEBEI!

Verbindungsachse

134

WICHTIG!

Nach Austausch der Hauptrotorenblätter. Die 6 Schrauben an den Hauptrotorblättern können sich nach einigen Flügen und Abstürzen lockern. Bitte mit dem in der Schraubenzieher festziehen.

- Eine andere Fernsteuerung wird in der Nähe auf der gleichen Frequenz betrieben.

- Unzureichender Empfangsbereich.

- Spiele an einem anderen Ort, wo keine Störungen von anderen Geräten vorhanden sind.

- Stelle sicher, dass die Antenne vollständig herausgezogen ist. Du kannst deinen Hubschrauber über eine Entfernung bis zu 25 m in offenem Gelände steuern.

Keine Kontrolle.

Sendegerät

Kanal Frequenz Regulierung Steuerreichweite Anzeige schwacher Batterie Energiesparmodus

A, B 27,145 MHz AM bis 25 m LED-Betriebsanzeige blinkt LED-Betriebsanzeige aus

Batterieaufladegerät

Stromadapter Ladestation

100-240 V, 50Hz / 60Hz 12 V, 1 A

Hubschrauber

Kreisel Rotorsteuerung Akku

Build-in Kopftitel-Sperre 7,4 V ; 300-mA-Li-poly-Akku (mitgeliefert)

Problem Ursache Abhilfe

Plötzlicher Stopp und Absinken während des Fluges.

Der Propeller bewegt sich nicht.

Die Betriebsanzeige der Fernsteuerung blinkt.

- Hubschrauber oder Fernsteuerung sind ausgeschaltet (OFF).

- Schwache Batterien.

- Fernsteuerung-Batterien sind schwach.

- Schalte beide auf ON.

- Lade den Akku auf.

- Lege neue Batterien in die Fernsteuerung.

- Schwache Batterien des Hubschraubers.

Der Hubschrauber reagiert nicht. - Stelle den richtigen Kanal ein.- Du hast an der Fernsteuerung den falschen Kanal ausgewählt.
