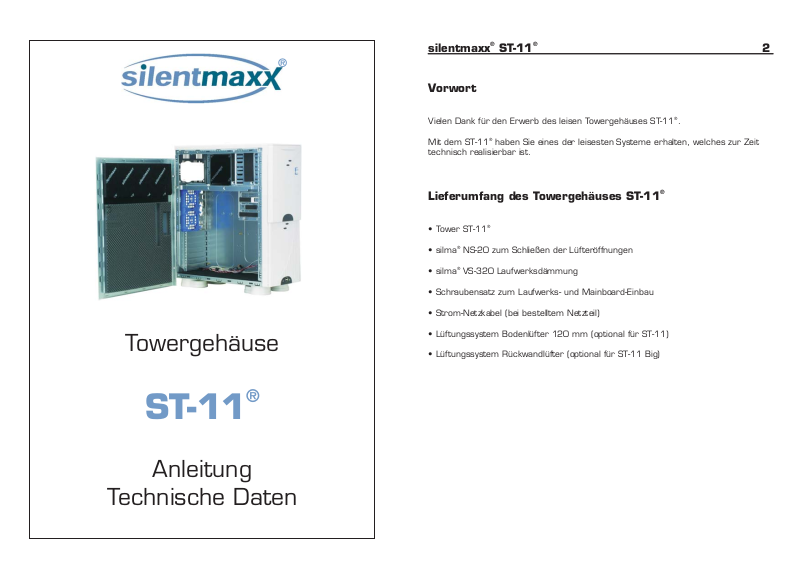

silentmaxx ST-11 2
®®
Vorwort
Towergehäuse
Vielen Dank für den Erwerb des leisen Towergehäuses ST-11 .
Mit dem ST-11 haben Sie eines der leisesten Systeme erhalten, welches zur Zeit
technisch realisierbar ist.
®
Lieferumfang des Towergehäuses ST-11
• Tower ST-11
®
• silma NS-20 zum Schließen der Lüfteröffnungen
®
• silma VS-320 Laufwerksdämmung
• Schraubensatz zum Laufwerks- und Mainboard-Einbau
• Strom-Netzkabel (bei bestelltem Netzteil)
• Lüftungssystem Bodenlüfter 120 mm (optional für ST-11)
• Lüftungssystem Rückwandlüfter (optional für ST-11 Big)
®
®
®
®
ST-11
Anleitung
Technische Daten
silentmaxx ST-11 3
®®
Dämmmaterialien
silentmaxx ST-11 4
®®
Folgende Dämmmaterialien werden im ST-11 eingesetzt:
®
silma KF-25 Schwerfolie
®
silma VS-320 Vliesschaumstoff
®
silma NS-20 Vliesschaumstoff-Bodenmatte
®
silma PU-420 PUR Dämmschaum
®
Dieser Materialmix deckt alle auftretenden Frequenzen ab - und zwar an der Stelle,
wo sie auftreten.
Gleichermaßen werden Körper- und Luftschall absorbiert und in Wärmeenergie
gewandelt.
Auch Umwelt und Gesundheit wurden bei der Materialauswahl bedacht. So finden
Sie bei silentmaxx keine bitumenhaltigen Stoffe. Um Gewicht zu erzeugen greifen wir
®
auf zermahlenes Eifel-Vulkangestein zurück, das im Kunststoff gebunden wird.
silentmaxx ST-11 5
®®
silentmaxx ST-11 6
®®
Öffnen des Towergehäuses ST-11
®
Die Seitenteile des Towers sowie die Mainboardschlitten sind
mit Kreuzschrauben gesichert. Die Schrauben lösen und die
Seitenteile nach hinten ziehen und vom Gehäuse nehmen.
Der Mainboardschlitten ist mit zwei Schrauben gesichert.
Einfach lösen und den Schlitten nach hinten ziehen, bis er aus
dem Gehäuse gleitet. Nun können Sie auf dem Schlitten ohne
die Enge des Towers das Mainboard sowie dessen
Komponenten wie CPU, Speicherbausteine, Grafikkarte usw. einsetzen.
Slotbleche herausbrechen
Vor dem Einsetzen der AGP- oder PCI-Karten müssen die
Slotabdeckungen heraus gebrochen werden. Einfach mit
einem Kreuz-Schraubendreher das Metall aufbiegen. Falls
Sie diesen Slot später wieder schließen möchten, können
Sie dies mit den zwei Slotblechen
Lieferumfang enthaltenen
tun.
Die Slots, die nicht benötigt werden, nicht herausbrechen!
Gehäuselüfter
Oberhalb der Kartenslots befindet sich auf der Innenseite
des Gehäuses eine Plastik-Halterung für zwei Lüfter mit
dem Maß 80 mm. Entfernen Sie die Halterung, indem Sie
von außen die zwei Schrauben lösen. Den farbigen
Lüfterkäfig leicht zusammendrücken und entfernen.
Gehäuselüfter (Fortsetzung)
Nun haben Sie die Möglichkeit, passende Lüfter (optional)
einzubauen. Sie können diese Öffnung jedoch auch schallisolierend schließen. Der Dämmstreifen silma NS-20
®
selbstklebend ist im Lieferumfang enthalten. Die Schutzfolie
des Dämmstoffes entfernen und auf die Lüfteröffnung kleben.
Im Boden des Gehäuses ST-11 befindet sich die Öffnung
®
für einen Bodenlüfter 120 mm (optional). Sollten Sie einen
Bodenlüfter einbauen, so schneiden Sie hierzu bitte eine Öffnung in das eingelegte Dämm-Material.
An der Rückwand des Gehäuses ST-11 Big befindet sich
®
eine Öffnung für einen Rückwandlüfter 120 mm (optional).
Sollten Sie keinen Lüfter einbauen, können Sie diese Öffnung
jedoch auch schallschließend zukleben mit dem im
Lieferumfang enthaltenen Dämmstreifen silma VS-220
®
selbstklebend.
Laufwerksdämmung zuschneiden
Im Laufwerksturm ist eine Dämmschicht silma VS-420 eingelegt. Diese Dämmmatte dem Laufwerksschacht entnehmen. Entsprechend der Anzahl der eingebauten Laufwerke
das Material mit einer Schere kürzen. Je Laufwerksschacht
sollte die Matte um 4 cm gekürzt werden. Nach dem
Zuschneiden kann das Material wieder vorne angebracht
werden. Wir empfehlen, die Klebeschicht des Materials
nicht zu aktivieren und den Dämmstreifen nur locker vorne
anzubringen. So können Sie später noch Änderungen am
Laufwerksturm durchführen.
®
silentmaxx ST-11 7
®®
silentmaxx ST-11 8
®®
Akustische Wirkungweise
Dämmmaterial von silentmaxx erreicht ausgezeichnete Absorptionswerte. Dies
hängt primär von der eingesetzten Schichtdicke und dem längenspezifischen
Strömungswiderstand ab.
Dabei beruht die akustische Wirkungsweise auf der Energie-umwandlung infolge
Luftreibung in der Schaumstoffstruktur. Das Vlies ist auf diese Eigenschaften optimiert. Die Schwerfolie entzieht dem Schall den Resonanzraum.
®
Steckerbelegung USB / Audio
Beispiel: Mainboard
FujitsuSiemens D1547
VCC1: +5V
USB1-: Data negative
USB1+: Data positive
1. GND: Erde
VCC2: +5V
USB2-: Data negative
USB2+: Data positive
2. GND: Erde
MIC IN
OUT R
OUT L
silentmaxx
®
silent systems GmbH
Heerstrassenbenden 4
D - 53359 Rheinbach
Germany
fon: 0800.9990077
www.silentmaxx.de
info@silentmaxx.de
GND
MIC-VCC
RET R
RET L
®
ST-11 - 01/2005
