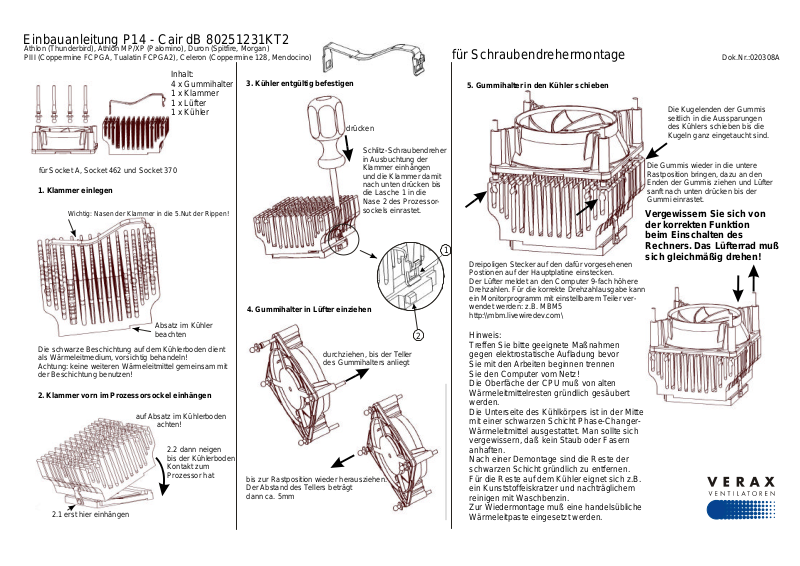

EinbauanleitungP14-CairdB80251231KT2

Athlon(Thunderbird),AthlonMP/XP(Palomino),Duron(Spitfire,Morgan)
PIII(CoppermineFCPGA,TualatinFCPGA2),Celeron(Coppermine128,Mendocino)

fürSchraubendrehermontage

Dok.Nr.:020308A

Inhalt:
4xGummihalter
1xKlammer
1xLüfter
1xKühler

fürSocketA,Socket462undSocket370

1.Klammereinlegen

Wichtig:NasenderKlammerindie5.NutderRippen!

AbsatzimKühler
beachten

DieschwarzeBeschichtungaufdemKühlerbodendient
alsWärmeleitmedium,vorsichtigbehandeln!
Achtung:keineweiterenWärmeleitmittelgemeinsammit
derBeschichtungbenutzen!

2.KlammervornimProzessorsockeleinhängen

aufAbsatzimKühlerboden

achten!

2.2dannneigen
bisderKühlerboden
Kontaktzum
Prozessorhat

2.1ersthiereinhängen

3.Kühlerentgültigbefestigen

drücken

Schlitz-Schraubendreher
inAusbuchtungder
Klammereinhängen
unddieKlammerdamit
nachuntendrückenbis
dieLasche1indie
Nase2desProzessor­sockelseinrastet.

4.GummihalterinLüftereinziehen

durchziehen,bisderTeller
desGummihaltersanliegt

biszurRastpositionwiederherausziehen.
DerAbstanddesTellersbeträgt
dannca.5mm

5.GummihalterindenKühlerschieben

DieKugelendenderGummis
seitlichindieAussparungen
desKühlersschiebenbisdie
Kugelnganzeingetauchtsind.

DieGummiswiederindieuntere
Rastpositionbringen,dazuanden
EndenderGummisziehenundLüfter
sanftnachuntendrückenbisder
Gummieinrastet.

VergewissernSiesichvon
derkorrektenFunktion
beimEinschaltendes

1

DreipoligenSteckeraufdendafürvorgesehenen
PostionenaufderHauptplatineeinstecken.
DerLüftermeldetandenComputer9-fachhöhere
Drehzahlen.FürdiekorrekteDrehzahlausgabekann
einMonitorprogrammmiteinstellbaremTeilerver­wendetwerden:z.B.MBM5
http:\\mbm.livewiredev.com\

2

Hinweis:
TreffenSiebittegeeigneteMaßnahmen
gegenelektrostatischeAufladungbevor
SiemitdenArbeitenbeginnentrennen
SiedenComputervomNetz!
DieOberfächederCPUmußvonalten
Wärmeleitmittelrestengründlichgesäubert
werden.
DieUnterseitedesKühlkörpersistinderMitte
miteinerschwarzenSchichtPhase-Changer­Wärmeleitmittelausgestattet.Mansolltesich
vergewissern,daßkeinStauboderFasern
anhaften.
NacheinerDemontagesinddieResteder
schwarzenSchichtgründlichzuentfernen.
FürdieResteaufdemKühlereignetsichz.B.
einKunststoffeiskratzerundnachträglichem
reinigenmitWaschbenzin.
ZurWiedermontagemußeinehandelsübliche
Wärmeleitpasteeingesetztwerden.

Rechners.DasLüfterradmuß
sichgleichmäßigdrehen!
