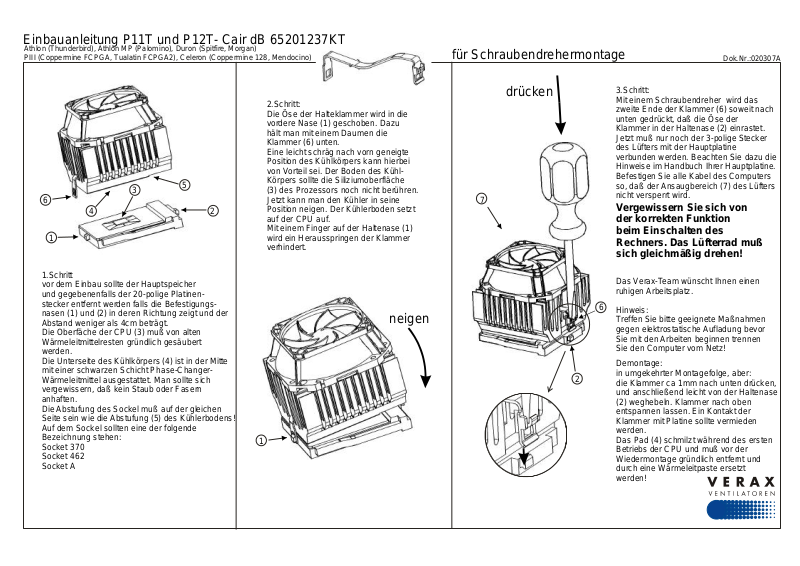

EinbauanleitungP11TundP12T-CairdB65201237KT
Athlon(Thunderbird),AthlonMP(Palomino),Duron(Spitfire,Morgan)
PIII(CoppermineFCPGA,TualatinFCPGA2),Celeron(Coppermine128,Mendocino)
fürSchraubendrehermontage
Dok.Nr.:020307A
3
6
4
1
1.Schritt
vordemEinbausolltederHauptspeicher
undgegebenenfallsder20-poligePlatinensteckerentferntwerdenfallsdieBefestigungsnasen(1)und(2)inderenRichtungzeigtundder
Abstandwenigerals4cmbeträgt.
DieOberfächederCPU(3)mußvonalten
Wärmeleitmittelrestengründlichgesäubert
werden.
DieUnterseitedesKühlkörpers(4)istinderMitte
miteinerschwarzenSchichtPhase-ChangerWärmeleitmittelausgestattet.Mansolltesich
vergewissern,daßkeinStauboderFasern
anhaften.
DieAbstufungdesSockelmußaufdergleichen
SeiteseinwiedieAbstufung(5) desKühlerbodens!
AufdemSockelsollteneinederfolgende
Bezeichnungstehen:
Socket370
Socket462
SocketA
5
2
2.Schritt:
DieÖsederHalteklammerwirdindie
vordereNase(1)geschoben.Dazu
hältmanmiteinemDaumendie
Klammer(6)unten.
Eineleichtschrägnachvorngeneigte
PositiondesKühlkörperskannhierbei
vonVorteilsei.DerBodendesKühlKörperssolltedieSiliziumoberfläche
(3)desProzessorsnochnichtberühren.
JetztkannmandenKühlerinseine
Positionneigen.DerKühlerbodensetzt
aufderCPUauf.
MiteinemFingeraufderHaltenase(1)
wirdeinHerausspringenderKlammer
verhindert.
neigen
1
7
drücken
3.Schritt:
MiteinemSchraubendreherwirddas
zweiteEndederKlammer(6)soweitnach
untengedrückt,daßdieÖseder
KlammerinderHaltenase(2)einrastet.
Jetztmußnurnochder3-poligeStecker
desLüftersmitderHauptplatine
verbundenwerden.BeachtenSiedazudie
HinweiseimHandbuchIhrerHauptplatine.
BefestigenSiealleKabeldesComputers
so,daßderAnsaugbereich(7)desLüfters
nichtversperrtwird.
VergewissernSiesichvon
derkorrektenFunktion
beimEinschaltendes
Rechners.DasLüfterradmuß
sichgleichmäßigdrehen!
DasVerax-TeamwünschtIhneneinen
ruhigenArbeitsplatz.
6
Hinweis:
TreffenSiebittegeeigneteMaßnahmen
gegenelektrostatischeAufladungbevor
SiemitdenArbeitenbeginnentrennen
SiedenComputervomNetz!
Demontage:
2
inumgekehrterMontagefolge,aber:
dieKlammerca1mmnachuntendrücken,
undanschließendleichtvonderHaltenase
(2)weghebeln.Klammernachoben
entspannenlassen.EinKontaktder
KlammermitPlatinesolltevermieden
werden.
DasPad(4)schmilztwährenddesersten
BetriebsderCPUundmußvorder
Wiedermontagegründlichentferntund
durcheineWärmeleitpasteersetzt
werden!
