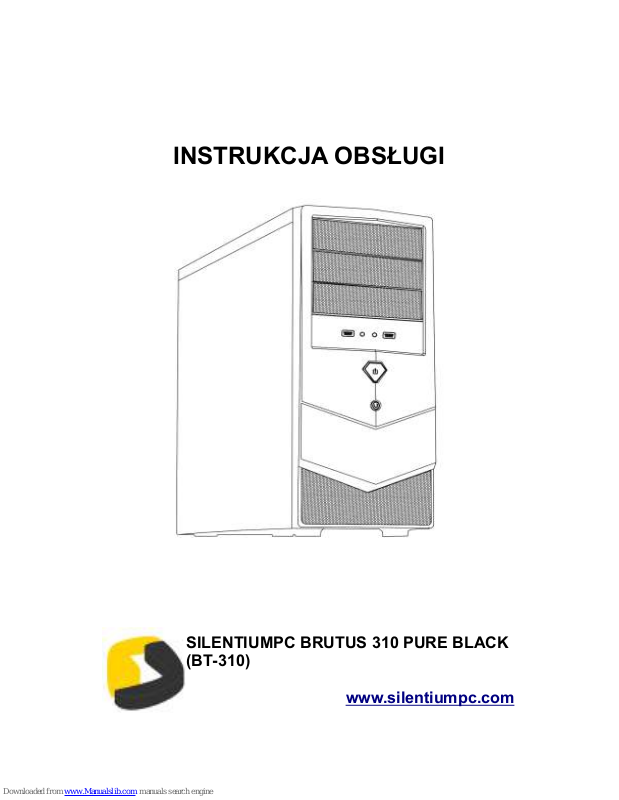

INSTRUKCJA OBSŁUGI
SILENTIUMPC BRUTUS 310 PURE BLACK
(BT-310)
www.silentiumpc.com
SilentiumPC Brutus 310 to kompaktowa obudowa
zgodna ze standardem ATX/mATX, z miejscem na
zasilacz umiejscowionym na spodzie, co dodatkowo
poprawia wentylację zamontowanych komponentów.
Obudowa kompatybilna jest z schładzaczami CPU o
wysokości do 155mm oraz z kartami graficznymi o
długości do maksimum 310mm (294mm w przypadku
kart z zamontowanym systemem chłodzenia wystającym
poza obrys PCB karty).
Do komfortowego podłączenia płyty głównej zalecane
jest stosowanie zasilaczy z wiązką zasilającą 24pin o
długości nie mniejszej niŜ 45cm oraz wiązką zasilającą
4/8pin o długości nie mniejszej niŜ 50cm.
Zawartość pudełka:
• obudowa Brutus 310 Pure Black
• opakowanie z akcesoriami do montaŜu
Dane techniczne:
• wymiary: 435x482x182mm
• standard: mATX/ATX
• waga netto: 4.50 KG
• ilość zatok:
• zewnętrzne:
• 3 x 5,25”
• wewnętrzne:
• 5 x 3,5”
• miejsca na karty rozszerzeń: 7
• maksymalna długość karty graficznej: 310mm
• maksymalna wysokość chłodzenia CPU: 155mm
• system chłodzenia (jeden wentylator w
komplecie):
• przód: 1 x wentylator 120mm (opcja)
• tył: 1 x wentylator 120mm (1200 obr./min.
~15 dB/A)
• spód: 1x wentylator 120mm (opcja)
• góra: 1x wentylator 120mm (opcja)
• porty na panelu przednim:
• 2 x USB 2.0
• 1 x Słuchawki (HD audio)
• 1 x Mikrofon (HD audio)
• zasilacz (standard ATX PS2): brak w komplecie
Instalacja płyty głównej:
• odkręć szybko-śrubki i zdejmij boczny panel
obudowy
• wkręć dystanse (znajdują się w opakowaniu z
akcesoriami) zgodnie z otworami montaŜowymi na
płycie głównej
• wciśnij w tylni otwór maskownicę złączy płyty
głównej (dostarczana z płytą główną)
• przykręć płytę główną śrubami
• upewnij się Ŝe płyta jest dobrze przymocowana
Instalacja napędu zewnętrznego:
• odkręć szybko-śrubki i zdejmij oba panele boczne
obudowy
• złap przedni panel za specjalny otwór u spodu i
pociągnij do siebie
• za pomocą krzyŜakowego śrubokrętu wyłam
zaślepkę
• wsuń napęd w zatokę 5,25”
• przykręć napęd za pomocą załączonych śrubek
Instalacja napędu HDD 3,5”
• odkręć szybko-śrubki i zdejmij oba panele boczne
obudowy
• wsuń napęd HDD do wewnętrznej zatoki 3,5”
• przykręć napęd za pomocą załączonych śrubek
Instalacja kart PCI
• za pomocą krzyŜakowego śrubokrętu wyłam
zaślepkę PCI
• ze szczególną ostroŜnością zamontuj kartę
• dokręć kartę śrubką
Instalacja zasilacza
• umieść zasilacz w specjalnie przeznaczonym dla
niego miejscu na spodzie obudowy
• przykręć zasilacz 4 śrubami
• podłącz komponenty, zwróć uwagę na to, Ŝe
obudowa posiada zaciski na kable pozwalając na
ich odpowiednie ułoŜenie, nie uŜywane kable
moŜna ukryć za klatką na napędy 3,5”
Podłączenie POWER/RESET/AUDIO/USB
• podłącz Power SW, Reset SW, oraz złącze
monitorujące pracę HDD do odpowiednich gniazd
na płycie głównej
• podłącz złącze USB oraz przewody HD audio do
odpowiednich gniazd na płycie głównej
• do poprawnej instalacji uŜyj instrukcji obsługi płyty
głównej
MANUAL
SILENTIUMPC BRUTUS 310 PURE BLACK
(BT-310)
www.silentiumpc.com
SilentiumPC Brutus 310 is a compact ATX/mATX
computer case with PSU space located on the bottom.
This solution provides better cooling for PSU and other
components.
This case is compatible with CPU coolers with maximum
height of 155mm and graphic cards with maximum lenght
of 310mm (294mm when graphic card's cooling is
overlapping it's PCB).
For maximum compatibility it is recommended to use
power supplies with at least 45cm long main power 24pin
connector cord and at least 50cm long 4/8pin power cord.
In the box:
• brutus 310 Pure Black case
• accessories bag
Technical data:
• case dimensions: 435x482x182mm
• standard: mATX/ATX
• nett weight: 4.50 KG
• drive bays:
• external:
• 3 x 5,25”
• internal:
• 5 x 3,5”
• expansion slots: 7
• maximum graphics card lenght: 310mm
• maximum CPU cooler height: 155mm
• cooling (one fan included):
• front: 1 x 120mm fan(option)
• rear: 1 x 120mm fan (1200 rpm ~15 dB/A)
• bottom: 1x 120mm fan (option)
• top: 1x 120mm fan (option)
• front panel I/O ports:
• 2 x USB 2.0
• 1 x Headphones(HD audio)
• 1 x Mic(HD audio)
• PSU(ATX PS2 standard): not included
Motherboard installation:
• open side panel using thumbscrews
• refer to the motherboard holes for standoff
placement. Put brass standoffs in place (brass
standoffs in the accessory bag)
• put I/O shield in the back of the case (it is
delivered with the motherboard)
• align motherboard with standoffs and mount to
case
• check if motherboard is mounted correctly
External drive installation:
• open both side panels using the thumbscrews
• remove front panel using the hole on the bottom of
bezel
• use philips screwdriver to remove drive shield
• place drive in the drive bay
• use screws to attach drive
3,5” HDD installation:
• open both side panels using the thumbscrews
• place HDD in internal 3,5” drive bay
• use screws to secure it in place
PCI slot arrangement
• use philips screwdriver to remove slot cover
• with extra care insert the PCI Express/AGP/PCI
card into the expansion slot
• secure it with a screw
PSU installation
• insert power supply accordingly inside the
computer case
• use 4 screws to fix the power supply on the rear
side
• connect components. Use the cord clamps to keep
cables in order. Notice the unused cables can be
stashed behind the 3'5” HDD cage
Front panel leads and wires
• plug the Power SW lead, Reset SW lead and hard
drive status lead into the corresponding sockets
on the motherboard
• plug in the USB and HD audio cables to the
corresponding sockets on the motherboard
• please refer to your motherboard manual for
proper installation
