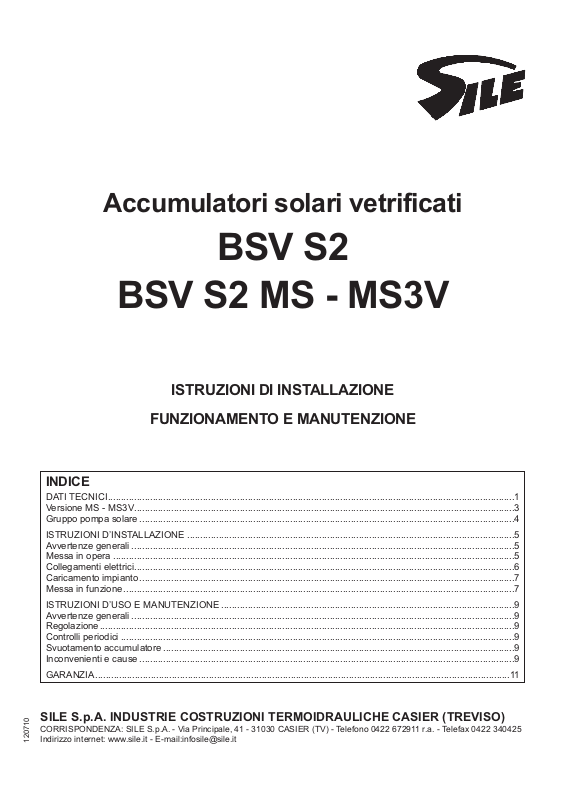

Page 1

Accumulatori solari vetrificati

BSV S2

BSV S2 MS - MS3V

ISTRUZIONI DI INSTALLAZIONE

FUNZIONAMENTO E MANUTENZIONE

INDICE

DATI TECNICI..........................................................................................................................................................1

Versione MS - MS3V................................................................................................................................................3

Gruppo pompa solare ..............................................................................................................................................4

ISTRUZIONI D’INSTALLAZIONE ............................................................................................................................5

Avvertenze generali .................................................................................................................................................5

Messa in opera ........................................................................................................................................................5

Collegamenti elettrici................................................................................................................................................6

Caricamento impianto ..............................................................................................................................................7

Messa in funzione ....................................................................................................................................................7

ISTRUZIONI D’USO E MANUTENZIONE ...............................................................................................................9

Avvertenze generali .................................................................................................................................................9

Regolazione .............................................................................................................................................................9

Controlli periodici .....................................................................................................................................................9

Svuotamento accumulatore .....................................................................................................................................9

Inconvenienti e cause ..............................................................................................................................................9

GARANZIA.............................................................................................................................................................11

SILE S.p.A. INDUSTRIE COSTRUZIONI TERMOIDRAULICHE CASIER (TREVISO)

CORRISPONDENZA: SILE S.p.A. - Via Principale, 41 - 31030 CASIER (TV) - Telefono 0422 672911 r.a. - Telefax 0422 340425 Indirizzo internet: www.sile.it - E-mail:[email protected]

120710

Page 2

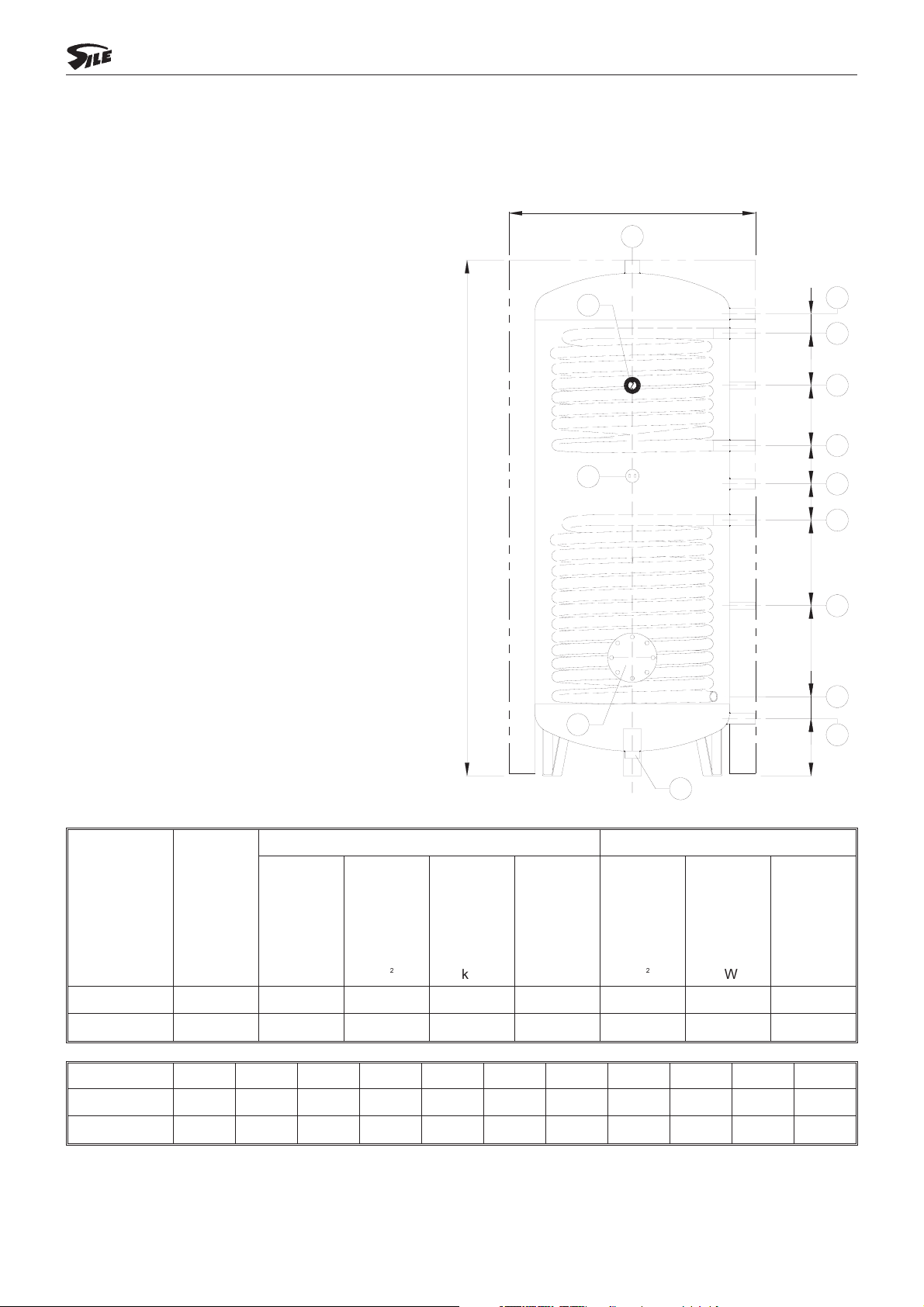

DATI TECNICI

Gli accumulatori solari BSV S2 sono trattati internamente con vetrificazione, per produzione di acqua calda per usi generici mediante scambio termico con un circuito solare e con un circuito di acqua calda termo per in tegrazione. Lo scambio avviene in scambiatori vetrificati. Le guarnizioni di tenuta sono in gomma EPDM alimentare. L’accumuloè adattoper pressione diesercizio massima 6bar e provato a pressione di 9 bar.Lo scambiatoreè idoneo per pressione di esercizio massima di8 bar e provato a pressione di 12 bar.

øA

Gli accumulatori sono corredati di:

flangia di ispezione,

–

protezione catodica con anodo/i al magnesio,

–

termometro.

–

La coibentazione è in poliuretano rigido con finitu ra esterna in PVC.

Gli accumulatori solari BSV S2 sono normalmente accoppiati ai PANNELLI SOLARI SILE SOLE per la produzione di acqua calda sanitaria.

P.E.D. - Prodotto conforme all’art. 3.3 della Diretti va n°97/23/CE.

Nomenclatura per capacità l 300 - 500:

1 entrata acqua fredda sanitaria ø 1” 2 uscita solare ø 1” 3 attacco sonda solare ø 1/2” 4 entrata solare ø 1” 5 ricircolo ø 1” 6 attacco sonda termo ø 1/2” 7 uscita acqua calda sanitaria ø 1” 8 anodo di magnesio ø 1”1/4 9 termometro ø 1/2”

10 eventuale resistenza elettrica ø 1”1/2

11 flangia di ispezione 12 entrata termo ø 1” 13 uscita termo ø 1” 14 scarico (tappo in dotazione) ø 1”1/4

MODELLO Capacità SCAMBIATORE SOLARE SCAMBIATORE TERMO

Accopp con pannelli SI

LE SOLE RT

N. m

BSV S2 300 300 2 1.2 33 90 1.0 26 55

BSV S2 500 500 4 1.8 50 200 1.4 36 100

MODELLO ø A B C D E F G H I L M

BSV S2 300 660 1670 300 90 390 130 75 75 235 130 95

BSV S2 500 710 2040 310 100 545 130 75 75 340 130 165

Superficie Potenza con

Tm=80°C

D t=10°C

Perdita di ca

rico con

Tm=80°C

D t=10°C

kW mbar m

Superficie Potenza con

acqua di ac cumulo 45°C e circuito ter

mo 85 -

75°C

kW mbar

Perdita di ca

rico con

Tm=80°C

D t=10°C

Page 3

DATI TECNICI

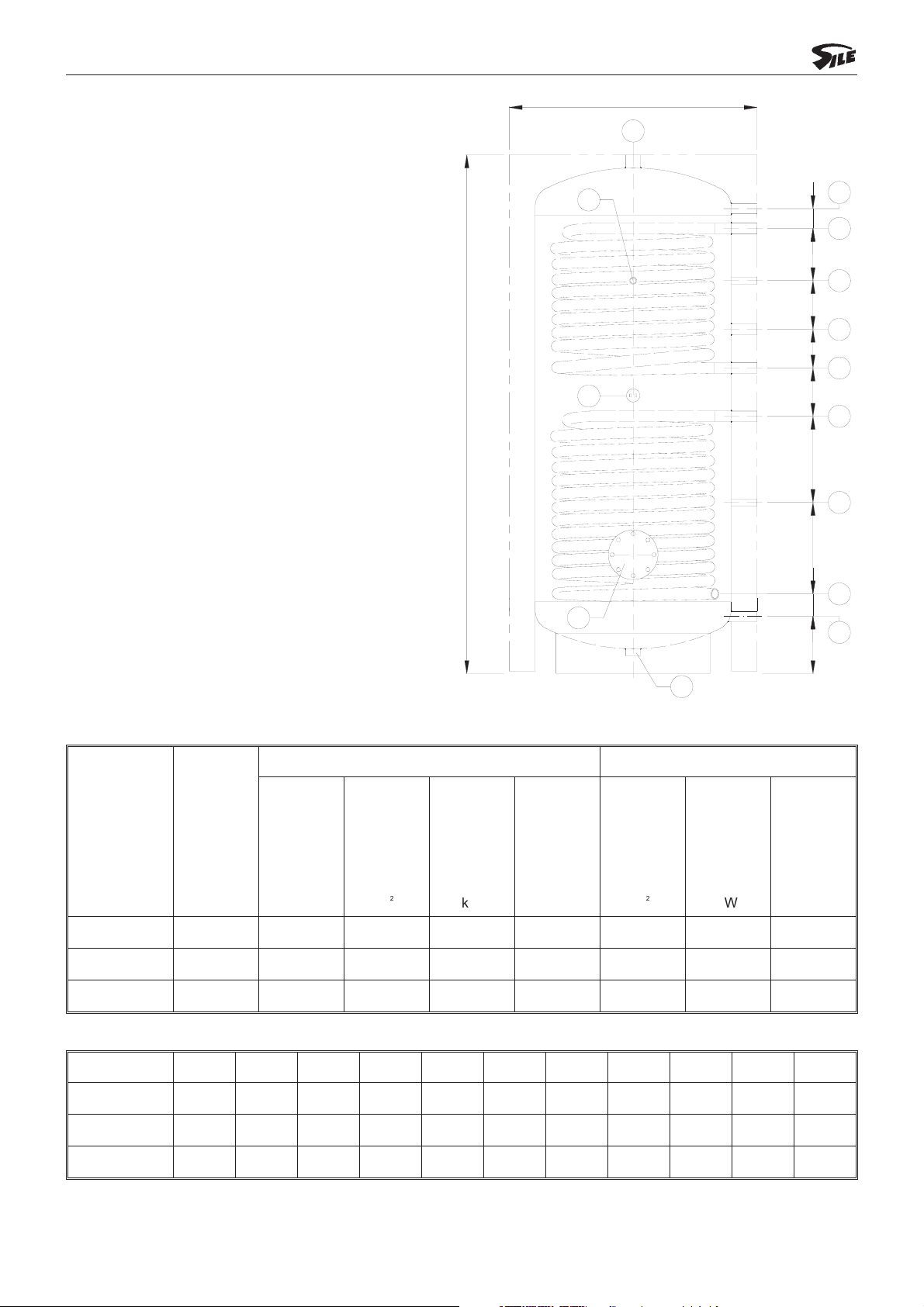

Nomenclatura per capacitàl 750- 1000- 1500:

1 entrata acqua fredda sanitaria ø 1”1/2 2 uscita solare ø 1” 3 attacco sonda solare ø 1/2” 4 entrata solare ø 1” 5 ricircolo ø 1” 6 attacco sonda termo ø 1/2” 7 uscita acqua calda sanitaria ø 1”1/2 8 anodo di magnesio ø 1”1/2 9 termometro ø 1/2”

10 eventuale resistenza elettrica ø 1”1/2

11 flangia di ispezione 12 entrata termo ø 1” 13 uscita termo (x l 1500: ruotato di

45° come attacco (2) uscita solare) ø 1”

14 scarico (tappo in dotazione) ø 1”1/2

øA

MODELLO Capacità SCAMBIATORE SOLARE SCAMBIATORE TERMO

Accopp con pannelli SI

LE SOLE RT

N. m

BSV S2 750 750 6 2.4 64 310 1.8 50 200

BSV S2 1000 1000 8 3.0 80 450 2.4 64 310

BSV S2 1500 1500 12 3.0 80 450 3.0 80 450

Superficie Potenza con

Tm=80°C

D t=10°C

Perdita di

carico con

Tm=80°C

D t=10°C

kW mbar m

Superficie Potenza con

acqua di ac cumulo 45°C e circuito ter

mo 85 -

75°C

kW mbar

Perdita di

carico con

Tm=80°C

D t=10°C

MODELLO ø A B C D E F G H I L M

BSV S2 750 900 1700 220 90 495 130 100 75 210 130 80

BSV S2 1000 900 2050 220 90 650 130 100 75 365 130 120

BSV S2 1500 1100 2045 300 90 495 130 80 0 495 130 90

Page 4

DATI TECNICI

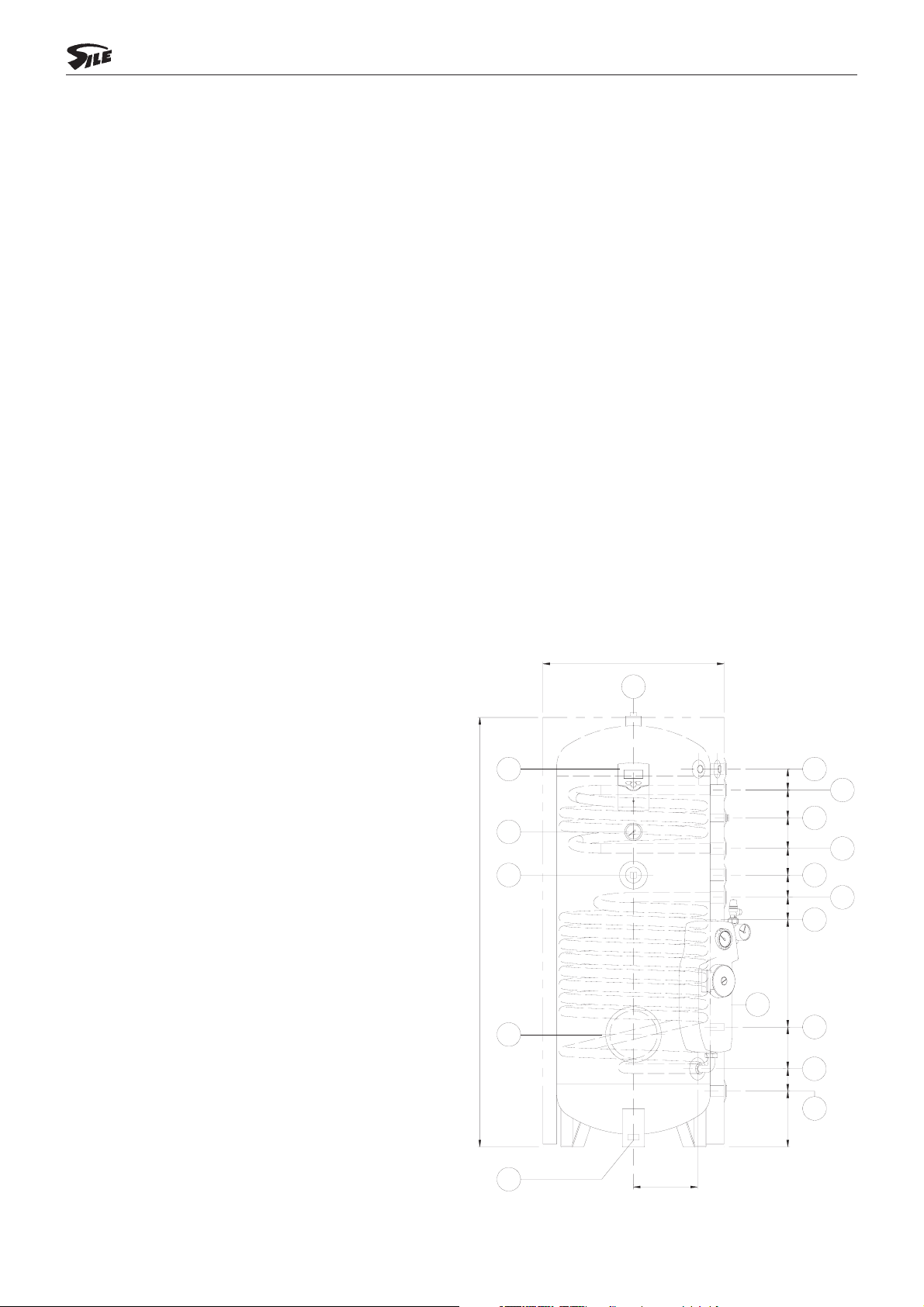

VERSIONE MS - MS3V

Solo per capacitàl 300e 500,gli accumulatorisolari BSVS2 sonodisponibili anchenella versioneMS oMS3V.

VERSIONE MS: apparecchicon lestesse caratteristichedelle pagineprecedenti econ gliulteriori accessori:

centralina solare elettronica a quattro sonde con visualizzatore,

–

gruppo pompa ad una via con:

–

circolatore solare a tre velocità,

–

regolatore di portata da8a28l/min,

–

valvola di sicurezza solare,

–

manometro,

–

termometro,

–

valvola di non ritorno,

–

attacco per vaso di espansione,

–

box di isolamento in EPP.

–

VERSIONE MS 3V: apparecchi con le stesse caratteristiche delle pagine precedenti e con gli ulteriori acces sori:

gruppo pompa ad una via con:

–

circolatore solare a tre velocità,

–

regolatore di portata da8a28l/min,

–

valvola di sicurezza solare,

–

manometro,

–

termometro,

–

valvola di non ritorno,

–

attacco per vaso di espansione,

–

box di isolamento in EPP.

–

Questa versione si utilizza in abbinamento ad una caldaia SILE a condensazione, CONSENSAN3V, giàdotata di elettronica SOLARSYSTEM per la gestione del circuito solare.

Nomenclatura:

1 entrata acqua fredda sanitaria ø 1” 2 uscita dal serpentino solare ø 1” 3 sonda solare ø1/2” 4 entrata al serpentino solare ø 1” 5 ricircolo ø 1” 6 sonda termo ø 1/2” 7 uscita acqua calda sanitaria ø 1” 8 anodo di magnesio ø 1”1/2 9 termometro ø1/2”

10 eventuale resistenza elettrica ø 1”1/2

11 flangia di ispezione 12 entrata termo ø 1” 13 uscita termo ø 1” 14 ritorno ai pannelli solari 15 scarico (tappo in dotazione) ø 1”1/4 16 gruppo pompa 17 centralina solare elettronica (solo versione MS).

ØA

F M NH I LD

45°

Page 5

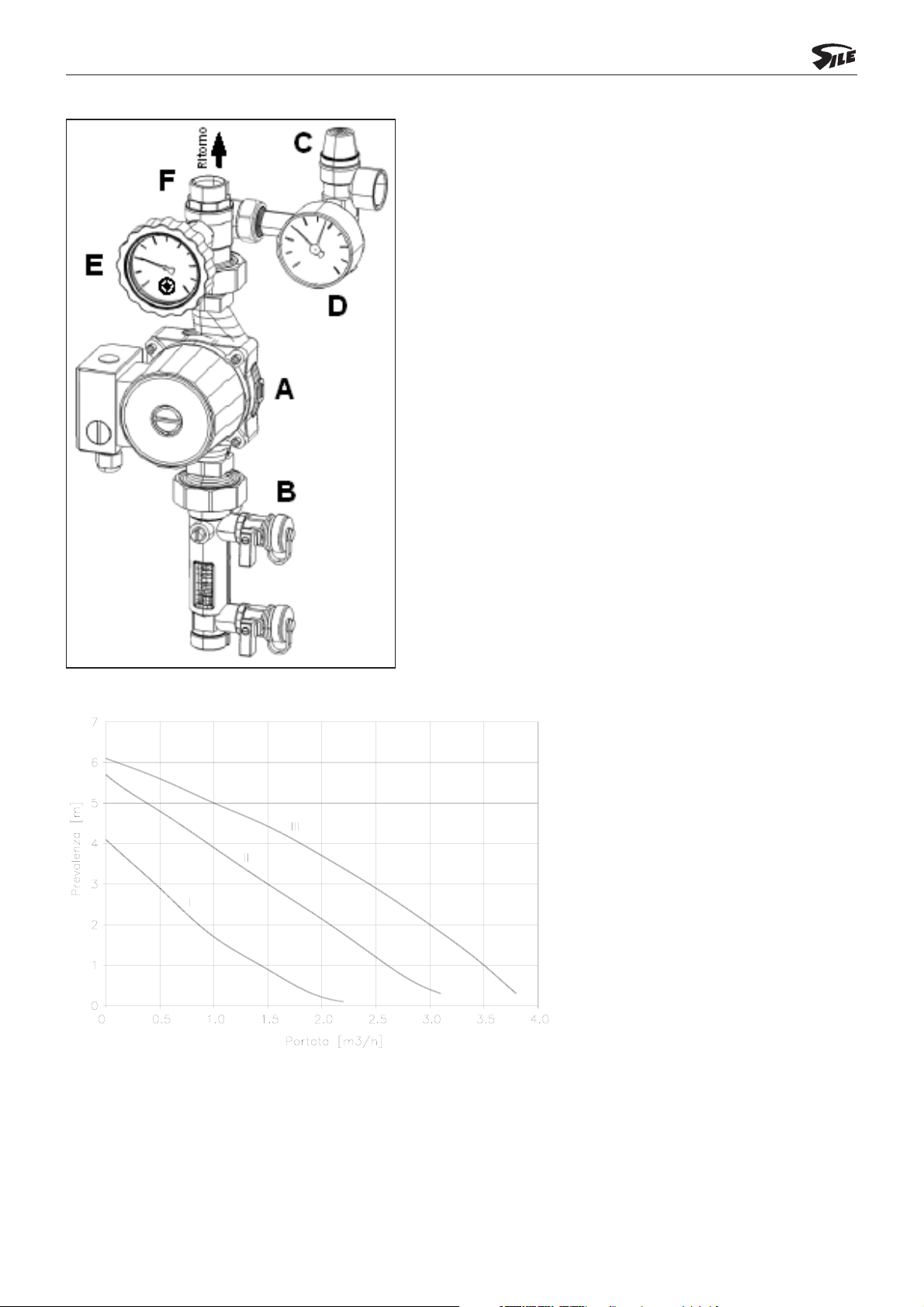

GRUPPO POMPA SOLARE

DATI TECNICI

A) Elettropompa a tre velocità: regolabili manualmente, vede

re il diagramma sottostante. Grazie alle valvole di intercettazione a monte e a valle del circolatore, esso può essere rimosso senza svuotare l’impianto.

B) Regolatore di portata: permette di adattare la portata alle

esigenze dell’impianto tramite la valvola a sfera a 3 vie. Quando la valvola è chiusa, utilizzare il rubinetto laterale per il caricamento dell’impianto. Il secondo rubinetto laterale si utilizza per lo scarico. La portata viene indicata dall’apposito cursore scorevole con intervallo di misurazione 8-28 l/min.

C) Gruppo di sicurezza: protegge l’impianto da sovrapressio

ni oltre 6 bar. E’ provvisto di connessione verso un vaso di

espansione. D) Manometro. E) Termometro scala 0 - 120°C. F) Valvola dinon ritorno:inserita nellavalvola a sfera, garanti

sce tenuta e basse perdite di carico. Per escludere la val

vola di non ritorno, ad esempio in caso di svuotamento

dell’impianto, ruotare lamanopola di45° insenso orario.

DIAGRAMMA ELETTROPOMPA

Page 6

ISTRUZIONI D’INSTALLAZIONE

AVVERTENZE GENERALI

Il presente libretto d’istruzioni costituisce parte integrante ed essenziale del prodotto. Assicurarsi che questo sia sempre lasciato a corredo dell’accumulatore solare. Si prega di leggere attentamente le avvertenze contenute in questo capitolo per una corretta e sicura installa zione e messa in funzione dell’apparecchio. Dopo tali operazioni consegnare il libretto all’Utente. L’installazione e messa in funzione devono essere effettuate a regola d’arte da personale professionalmente qualificato, avente cioè specifica competenza tecnicanel settoredei componenti di impianti termotecnici e so lari. Un’errata installazione e avviamento possono causare danni a persone, animali o cose, per i quali la ditta SILE S.p.A. non è responsabile.

IMPORTANTE: Questo apparecchio dovrà essere destinato solo all’uso per il quale è espressamente previ sto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.

Non lasciare l’apparecchio inutilmente inserito quando lo stesso non venga utilizzato dall’Utente. Chiudere sempre il rubinetto di alimentazione idrica e, per i modelli MS e MS3V disinserire anche l’nterruttore di alimen tazione elettrica.

MESSA IN OPERA

La prima operazione da fare è assicurarsi dell’integrità dell’apparecchio. In caso di dubbio non utilizzare l‘ac cumulatore e rivolgersi al fornitore. Il trasportoe posizionamento dell’apparecchiosi effettuano usufruendo dell’apposito gancio di sollevamento, con cautela, evitando di urtare o forzare la coibentazione.

L’installazione dovrà essere eseguita in locale idoneo. Per l’installazione osservare le norme UNI relative agli impianti solari, le norme I.S.P.E.S.L. di cui al D.M.

1.12.75 e comunque ogni norma per una installazione a regola d’arte. Eseguire i collegamenti considerando lo schema di massima dell’impianto idraulico riportato. Controllare il serraggio dei bulloni della flangia di

ispezione e la tenuta dell’attacco dell’anodo al magnesio.

Il serbatoio che il/gli scambiatore/i sono adatti per pressione di esercizio di 6 bar, installare quindi una valvola di sicurezza tarata a 6 bar con relativo drenaggio per ogni accumulatore. Solo nel caso di abbinamento con

caldaia dipotenzialità ³30.000 kcal/h pari a 35kW, installare una valvola di sicurezza tarataa 5 bar con relativo drenaggio per ogni bollitore.

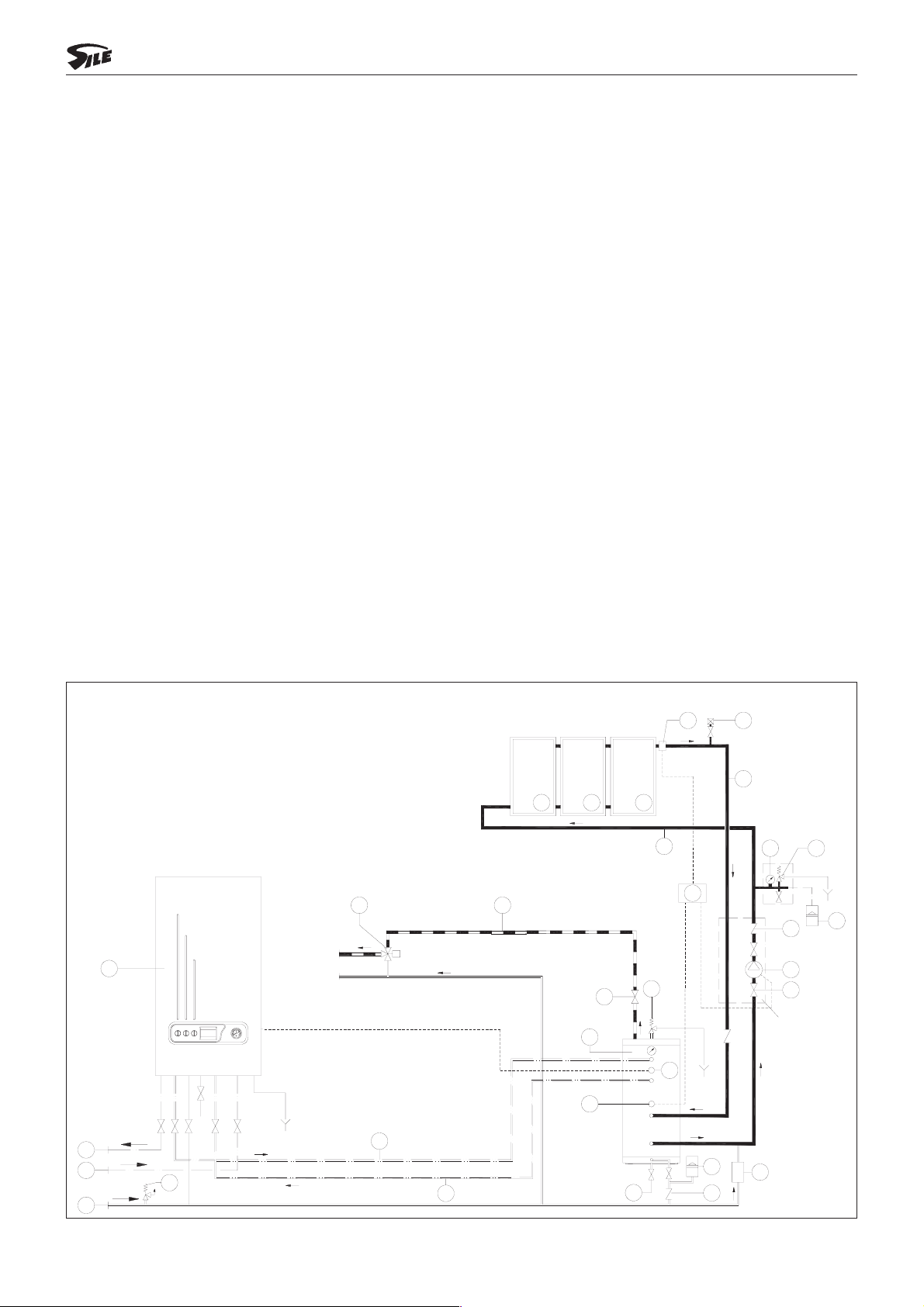

Schema impianto solare per produzione acqua calda sanitaria con accumulatore BSV S2

2 2 2

Gas

ai servizi

scarico condensa

sonda caldaia

25 6

Gruppo Pompa SILE

Page 7

ISTRUZIONI D’INSTALLAZIONE

1) Accumulatore BSV S2 15) Miscelatore termostatico

2) Pannelli solari SILE SOLE mod. RT 16) Mandata riscaldamento

3) Caldaia mod. SUPERAPIDA N3V, 17) Ritorno riscaldamento (con defangatore) CONDENSA N3V 18) Regolatore elettronico comando circolatore

4) Tubazione mandata solare 19) Sonda accumulatore

5) Circolatore pannelli 20) Sonda pannelli

6) Valvola di ritegno 21) Tubazione andata termo

7) Vaso d’espansione per impianto solare 22) Tubazione ritorno termo

8) Valvola sfiato aria con rubinetto 23) Valvola di intercettazione

9) Manometro 24) Sonda bollitore della caldaia

10)Gruppo di riempimento 25) Scarico accumulatore

11)Tubazione acqua fredda 26) Valvola di sicurezza

12)Vaso d’espansione acqua fredda sanitaria 27) Valvola di sicurezza sensibile a temperatura e

13)Tubazione acqua calda sanitaria pressione.

14)Tubazione ritorno solare

L’accumulosanitariopuò, incerte condizioni,raggiungere temperaturemolto elevategrazie all’apporto

dell’impianto solare (tipicamente nella stagione estiva). Per evitare pericolose scottature agli utenti in stallare sempre un miscelatore termostatico con valvola di ritegno all’uscitaacqua calda del bollitore e ta rarlo ad una temperatura di circa 50°C.

Per zone d’installazione dove sono prevedibili surriscaldamenti del pannello solare e dell’accumulatore nel caso non ci siano prelievi d’acqua sanitaria, installare sempre sulla tubazione di uscita dell’acqua calda sani tariadall’accumulatore unavalvola di sicurezza di scarico termico con bulbo inserito nell’accumulo e appo sitagiunzione aT. Considerareche latemperatura massimadell’acqua inaccumulo deveessere di90°C.

Nel caso la pressione idrica sia superiore a 6 bar, inserire nel circuito sanitario anche un riduttore di pressio ne ed eventualmente un piccolo espansore chiuso del tipo per acqua calda sanitaria.

Installare una valvola rompivuoto sullatubazione acqua calda, all’uscita dall’accumulatore, in impianti dove è prevedibile un eventuale funzionamento in depressione dell’apparecchio.

N.B.: L’accumulatore solare ha in dotazione un tappo da utilizzarsi per l’attaccodel fondo inferiore, nel caso si preferisca scaricare il recipiente dall’attacco laterale per l’acqua fredda.

In ogni caso ricoprire tutte le tubazioni dell’acqua fredda e dell’acqua calda con una guaina termoisolante secondo le vigenti normative per evitare il gelo ed inutili disperdimenti di calore.

Gli elementi dell’imballaggio (sacchetti di plastica, ecc.) non devono essere abbandonati perchè potenziali fonti di pericolo.

COLLEGAMENTI ELETTRICI

La sicurezza elettrica dell’apparecchio è raggiunta soltanto quando lo stesso è correttamente collegato ad un efficace impianto di messa a terra eseguito come previsto dalle vigenti norme C.E.I. E’ necessario verificare questo fondamentale requisito di sicurezza. In caso di dubbio richiedere un controllo accurato dell’impianto elettrico da parte di personale professional mente qualificato.La ditta SILE S.p.A. non è responsabile per eventualidanni causati dalla mancanza di mes sa a terra dell’impianto. Non sono assolutamente idonee come presedi terra le tubazioni degli impianti gas, idrico e di riscaldamento. Potrebbero verificarsi in breve tempo gravi danni alle tubature.

Per l’alimentazione dalla rete elettrica non è consentito l’uso di adattatori, prese multiple e/o prolunghe. Per l’allacciamento alla rete di ogni apparecchiaturaoccorre prevedere un interruttore onnipolarecome previ sto dalla normativa C.E.I. vigente.

L’usodi un qualsiasi componente che utilizza energia elettrica comporta l’osservanza di alcune regole fonda mentali quali:

–

disinserire sempre l’interruttore generale dell’alimentazione elettrica prima di toccare qualsiasi collega mento elettrico,

–

non toccare l’apparecchio con parti del corpo bagnate o umide e/o a piedi nudi,

–

non tirare i cavi elettrici,

–

non lasciare esposto l’apparecchio ad agenti atmosferici (pioggia, sole, ecc.).

La centralina solare elettronica SILE SOLE Plus, ove presente, ha già collegati alla sua morsettiera due cavi tripolari (linea – neutro e massa): uno per l’allacciamento alla rete elettrica e uno per alimentare, a 230V, l’elettropompa del circuito di integrazione.

Page 8

ISTRUZIONI D’INSTALLAZIONE

N.B.: nel caso si utilizzi una caldaia SILE serie N3V per il circuito di integrazione termo, il secondo cavo della centralina solare non deve essere utilizzato. La caldaia SILE serie N3V,infatti, ha già l’elettropompa collegata elettricamente. In questo caso basta inserire la sonda di temperatura nell’apposita guaina (6 pag. 3).

La centralina solare dispone di quattro sonde di temperatura; di queste solo due dovranno sempre essere uti lizzate: quellacon guaina nera,resistente ad altatemperatura, da inserireall’uscita dai pannelli solari (20pag.

5), e quella con guaina grigia da inserire nel bollitore (3 pag. 3). Le altre due sonde in dotazione si utilizzano in impianti solari più complessi, come descritto nelle istruzioni specifiche della centralina solare.

Il circolatore del gruppo solare è già cablato alla centralina SILE SOLE Plus.

CARICAMENTO IMPIANTO

Nel caso la temperatura esterna minima prevista sia molto bassa, per evitare rotture per gelo, mantenere nel locale dove è posto l’accumulatore una temperatura minima al disopra degli 0°C (non è valida la garanzia per danni provo cati dal gelo). In ogni caso riempire il circuito solare con acqua miscelata a liquido antigelo in proporzioni adeguate alle temperature mi nime esternepresumibilmente raggiungibili nella stagione in vernale.

Caricare l‘accumulatore con alimentazione da rete idrica.

Verificare il funzionamento della valvola di sicurezza del cir cuito secondario e l’efficienza del suo drenaggio.

Nel caso gli accumulatori solari ad integrazione termo BSV S2 siano installati in impianti esistenti, prima del caricamento dell’acqua del circuito termo, procedere al lavaggio dell’impianto per l’eliminazione di fanghi e sedimenti che possono provocare incrostazioni o danni.

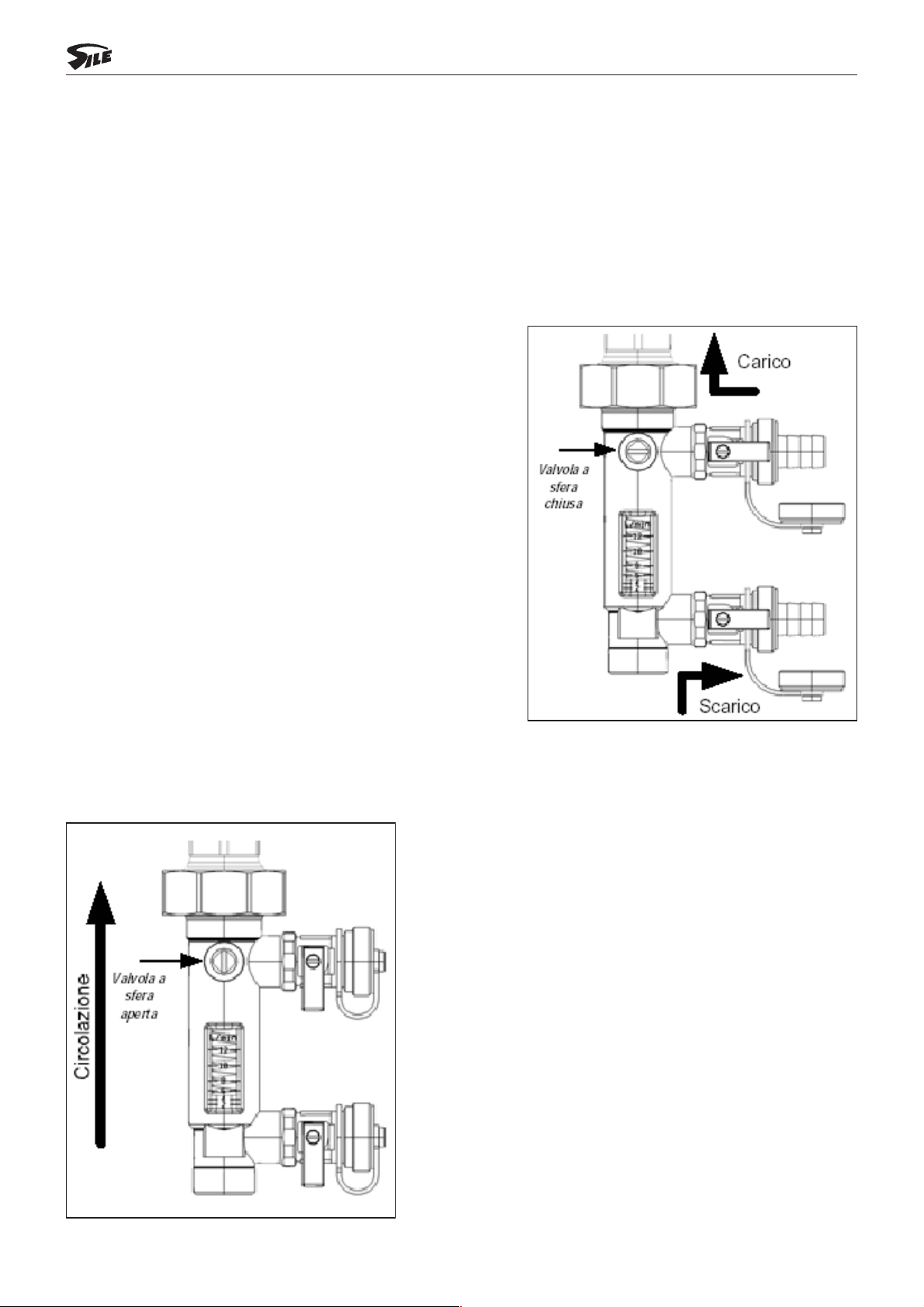

Per il caricamento del circuito solare con gruppo pompa, vedere la figura e quanto riportato.

–

Togliere i tappi dalle valvole orizzontali e inserite i portagomma,

–

chiudere la valvola a sfera,

–

aprire le valvole laterali di carico e scarico.

MESSA IN FUNZIONE

Prima di avviare l’impianto verificare che:

–

tutte le connessioni delle tubazioni siano a tenuta,

–

l’impianto sia dotato di tutti i dispositivi di sicurezza e con trollo prescritti dalle norme vigenti,

–

le tubazioni siano termicamente isolate.

Nel caso si utilizzi il gruppo pompa solare, per la messa in funzione:

–

chiudere le valvole laterali di carico e scarico,

–

rimuovere i portagomma e riavvitare i tappi,

–

aprire la valvola a sfera.

Page 9

ISTRUZIONI D’INSTALLAZIONE

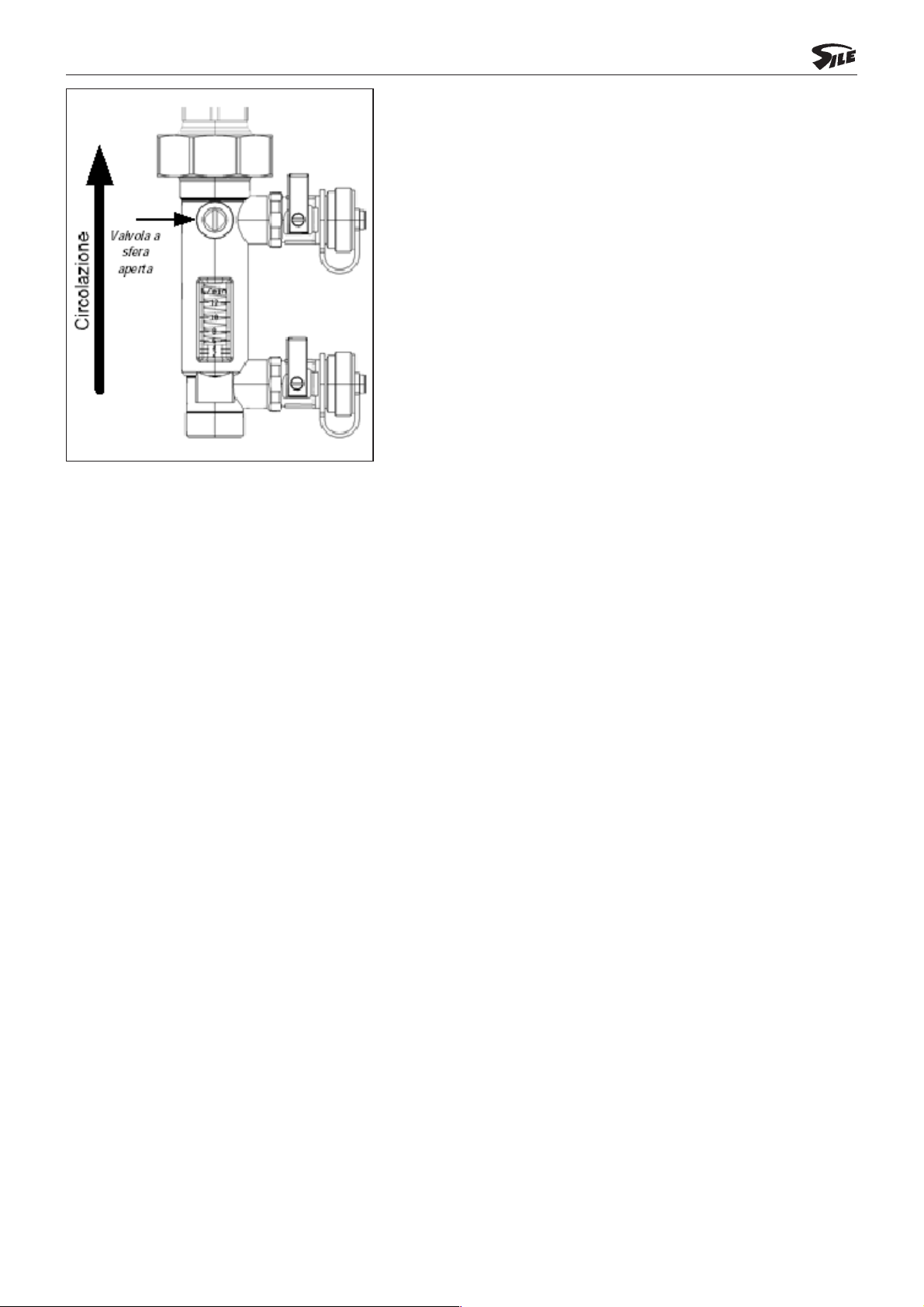

Per evitare aperture accidentali dei rubinetti laterali, è consiglia bile bloccare le manopole delle valvole laterali in posizione di chiusura. Per fare ciò, svitare la vite di fissaggio, estrarre la manopola e re inserirla ruotata di 180°.

Per regolare la portata delcircuito solareagire sullavalvola asfe ra ruotandola fino a leggere sull’indicatore sottostante la portata desiderata.

N.B.: La portata viene indicata prendendo come riferimento il profilo inferiore del cursore scorrevole.

Page 10

ISTRUZIONI D’USO E MANUTENZIONE

AVVERTENZE GENERALI

Il presente libretto d’istruzioni costituisce parte integrante ed essenziale del prodotto. Assicurarsi che questo sia sempre a corredo dell’accumulatore solare. Si prega di leggere attentamente le avvertenze contenute in questo capitolo in quanto forniscono importanti indicazioni sulcorretto uso e manutenzione dell’apparecchio. Conservarecon cura il libretto per ogni ulteriore consultazione.

Se l’accumulatore dovesse essere venduto o trasferito ad un altro proprietario o se si dovesse traslocare e la sciare l’apparecchio, assicurarsi sempre che il libretto lo accompagni in modo che possa essere consultato dal nuovo proprietario e/o dall’installatore.

IMPORTANTE: Questo accumulatore deve essere utilizzato per produrreacqua calda, compatibilmente alle sue prestazioni e alla sua potenza, mediante scambio termico con circuito solare e, per modelli BSV S2, an

che con circuito termo (t£ 100°C). E’ vietata l’utilizzazione dell’apparecchio per scopi diversi.

Prima di effettuare qualsiasi intervento sull’accumulatore, chiudere il o i rubinetti di alimentazione.

Non effettuare pulizie dell’apparecchio con liquidi corrosivi o facilmente infiammabili.

In presenza di pericolo di gelodell’apparecchio e/o dell’impianto devono essere presiopportuni provvedimen ti che comunque non riguardano la ditta SILE S.p.A.

In ogni caso, se l’accumulatore solare non dovesse essere utilizzato per lunghi periodi fare effettuare lo svuotamento del serbatoio. Chiudere sempre il rubinetto di alimentazione idrica e, per i modelli MS e MS3V disinserire anche l’nterruttore di alimentazione elettrica.

REGOLAZIONE

Per regolarela temperatura dell’acqua nell’accumulatore solare agire sullacentralina elettronica in modo che il circuito solare ceda calore in funzione del soleggiamento in atto; per l’integrazione termo, tarare adeguatamente la temperatura dell’acqua termo in caldaia. La temperatura dell’acqua nell‘accumulatore si rileva dal termometro.

CONTROLLI PERIODICI

Per garantire l’efficienza dell’apparecchio e il corretto funzionamento dell’impianto è necessario fare controllare periodicamente gli accessori installati da personale professionalmente qualificato.

Una manutenzione accurata è sempre motivo di risparmio e di sicurezza.

NELCASO SI RISCONTRASSERO ANOMALIE DURANTE ILFUNZIONAMENTO DELACCUMULATORE, DISATTIVARLO, ASTENERSI DAQUALSIASI TENTATIVO DI RIPARAZIONE E CHIEDERE L’INTERVEN TO DI PERSONALE PROFESSIONALMENTE QUALIFICATO.

N.B.: Leggere le condizioni di garanzia a pag. 11.

SVUOTAMENTO ACCUMULATORE

Intercettare l’alimentazione acqua fredda. Aprire il rubinetto di scarico accumulatore ed effettuare lo svuota mento. Nel caso non sia stata inserita nel circuito secondario una valvola rompivuoto, come nello schema di massi ma, aprire un rubinetto acqua calda servizi, senza sifoni, che permetta l’entrata d’aria nell‘accumulatore ed ef fettuare lo scarico. Nel caso invece esistano sifoni, svitarela presa supplementare acqua calda del accumulatore per eseguire lo svuotamento.

INCONVENIENTI E CAUSE

Nel caso l’acqua del circuito secondario risultasse non sufficientemente calda la causa può essere ricercata tra:

–

condizioni ambientali non favorevoli al riscaldamento del circuito solare

–

errato orientamento e/o inclinazione dei pannelli solari

–

errata proporzione tra numero di pannelli solari e capacità dell’accumulatore

–

cattivo funzionamento del regolatore elettronico comando circolatore solare

–

presenza d’aria nel circuito solare e/o termo

–

insufficiente circolazione dell’acqua nel circuito solare dovuta a difetto o sottodimensionamento della pom pa

Page 11

ISTRUZIONI D’USO E MANUTENZIONE

insufficiente circolazione dell’acqua nel circuitotermo dovuta a difetto o sottodimensionamento della pom

–

pa potenzialità inadeguata della caldaia

–

temperature di funzionamento dell’acqua termo troppo basse all’ingresso dello scambiatore-accumulatore

–

temperatura troppo bassa dell’acqua di alimentazione del circuito secondario

–

esigenze d’utenza troppo elevate rispetto alle prestazioni dell’accumulatore solare

–

incrostazioni di calcio o altra natura sullo/sugli scambiatore/i.

–

Le cause succitate dovranno essere verificate da personale professionalmente qualificato.

Page 12

GARANZIA

La garanziaha valore se per l’installazione eper l’utenza si sono osservate strettamentele norme di buona re gola. La ditta SILE S.p.A. non assume alcunaresponsabilità per avarie all’apparecchio e per danni a persone e co se causati da:

trasporto

–

installazione in cui non siano state rispettate le normative vigenti e le regole dell’arte

–

uso non corretto dell’apparecchio, anomale condizioni di impiego, manomissioni da parte di personale non

–

autorizzato, mancata o inadeguata manutenzione; quindi da: incrostazioni e/o accumulo di fanghi o detriti nelle apparecchiature mancanza di energia elettrica tensione o impianto elettrico non adeguati mancanza di messa a terra dell’impianto elettrico assenza di opportuno drenaggio superamento delle pressioni massime di esercizio o funzionamento in depressione anomalie dell’impianto di erogazione elettrico e idrico gelo o cause fortuite

–

usura dovuta ad un impiego non previsto

–

cattivo funzionamento per manomissione degli organi di comando o di sicurezza

–

fenomeni corrosivi dovuti a:

–

ossigenazione correnti vaganti qualsiasi altro fenomeno (per es. cloruri >300 p.p.m.).

La ditta SILE S.p.A. declina ogni responsabilità per eventuali inesattezze contenute nel presente libretto d'istruzioni. Si riserva inoltre di apportare le varianti che riterrà necessarie, senza modificarne le caratteristi che essenziali.
